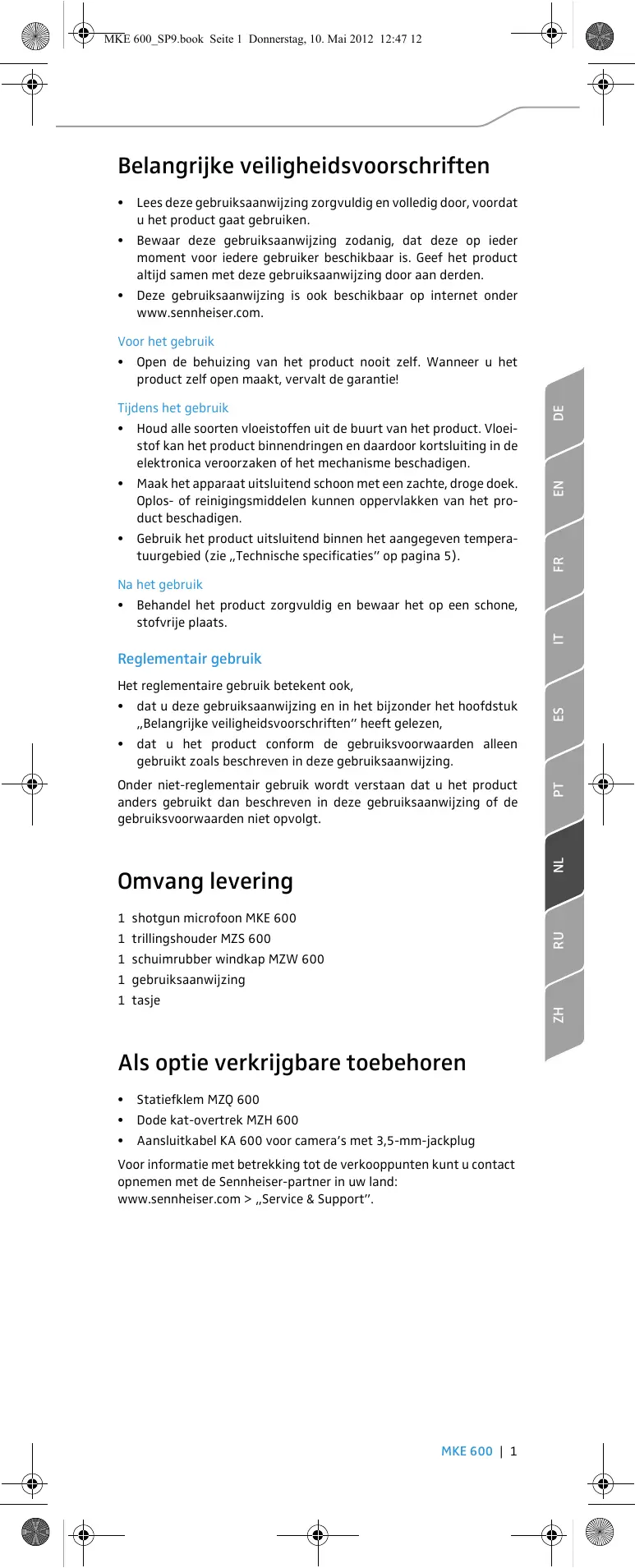

GEBRUIKSAANWIJZING MKE 600 SENNHEISER

Lees deze gebruiksaanwijzing zorgvuldig en volledig door, voordat u het product gaat gebruiken.

Bewaar deze gebruiksaanwijzing zodanig, dat deze op ieder moment voor iedere gebruiker beschikbaar is. Geef het product altijd samen met deze gebruiksaanwijzing door aan derden.

Deze gebruiksaanwijzing is ook beschikbaar op internet onder www.sennheiser.com. Voor het gebruik Open de behuizing van het product nooit zelf. Wanneer u het product zelf open maakt, vervalt de garantie!

Houd alle soorten vloeistoffen uit de buurt van het product. Vloeistof kan het product binnendringen en daardoor kortsluiting in de elektronica veroorzaken of het mechanisme beschadigen.

Maak het apparaat uitsluitend schoon met een zachte, droge doek. Oplos- of reinigingsmiddelen kunnen oppervlakken van het product beschadigen.

Gebruik het product uitsluitend binnen het aangegeven temperatuurgebied (zie „Technische specificaties” op pagina 5).

Na het gebruik Behandel het product zorgvuldig en bewaar het op een schone, stofvrije plaats.

Reglementair gebruik dat u deze gebruiksaanwijzing en in het bijzonder het hoofdstuk „Belangrijke veiligheidsvoorschriften” heeft gelezen,

dat u het product conform de gebruiksvoorwaarden alleen gebruikt zoals beschreven in deze gebruiksaanwijzing.

Onder niet-reglementair gebruik wordt verstaan dat u het product anders gebruikt dan beschreven in deze gebruiksaanwijzing of de gebruiksvoorwaarden niet opvolgt.

Het reglementaire gebruik betekent ook, Omvang levering

1 shotgun microfoon MKE 600 1 trillingshouder MZS 600 1 schuimrubber windkap MZW 600 1 gebruiksaanwijzing

1 tasje Als optie verkrijgbare toebehoren

Aansluitkabel KA 600 voor camera’s met 3,5-mm-jackplug Voor informatie met betrekking tot de verkooppunten kunt u contact opnemen met de Sennheiser-partner in uw land: www.sennheiser.com > „Service & Support”. MKE 600 | 1 MKE 600_SP9.book Seite 2 Donnerstag, 10. Mai 2012 12:47 12 De shotgun microfoon MKE 600 De MKE 600 is een ideale microfoon voor de videocamera, die zelfs de zwaarste filmtechnische uitdagingen aan kan. Door het grote richteffect neemt hij het geluid uit de richting waarin de camera is gericht op en schakelt storende en nevengeluiden op betrouwbare wijze uit. Het „Low-Cut”-filter, dat als extra kan worden ingeschakeld minimaliseert tevens windgeruis. Omdat sommige videocamera’s geen fantoomvoeding beschikbaar stellen, werkt de MKE 600 ook op een batterij. Een aan-/uitschakelaar voor de voeding zorgt ervoor dat de batterij niet voortijdig kan worden ontladen; de aanduiding „Low Batt” verschijnt. Kenmerken

duidelijke richtkarakteristiek

maximale demping van geluiden die vanaf de zijkant komen

vermindering van windgeruis door middel van „Low Cut”

fantoom- en batterijvoeding

batterijschakelaar met „Low-Batt”-aanduiding

zeer goede demping van lichaamsgeluiden

schuimrubber windkap en trillingshouder worden meegeleverd Productoverzicht

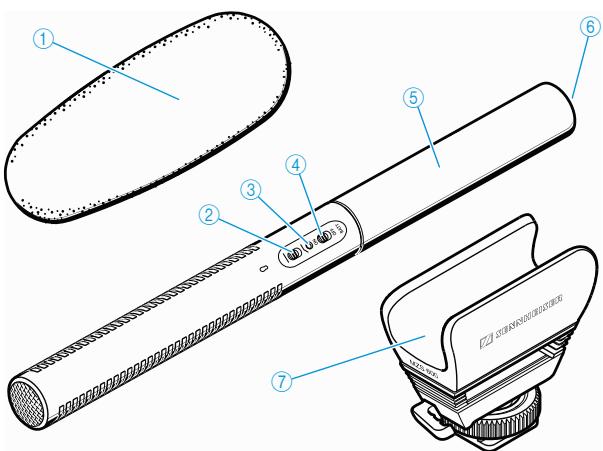

1 De schuimrubber windkap dempt het windgeruis met ca. 25 dB 2 Schakelaar „Low Cut”

3 LED-bedrijfsaanduiding 4 Batterijschakelaar BATT ON/OFF 5 Klepje batterijvak 6 XLR-3-bus (male) 7 Trillingshouder met flitsschoenadapter 2 | MKE 600 MKE 600_SP9.book Seite 3 Donnerstag, 10. Mai 2012 12:47 12 In gebruik nemen De MKE 600 is door de XLR-aansluiting geschikt voor fantoomvoeding, maar kan ook door de interne batterij worden gevoed. XLR-fantoomvoeding P48 왘 Verbind de XLR-3-bus (female) van de microfoonkabel met de XLR-3-bus (male) van de microfoon 6. Fantoomvoeding P48 groen ingeschakeld; de microfoon is bedrijfsklaar Bij fantoomvoeding via de XLR-aansluiting is de microfoon altijd ingeschakeld (batterijschakelaar BATT ON/OFF heeft hierbij geen enkele functie).

왘 Verbind de stekker van de microfoonkabel met de videocamera of de recorder. De LED 3 geeft aan of de microfoon werkt: 왘 Schroef het klepje van het batterijvak 5 in de richting van het pijltje open.

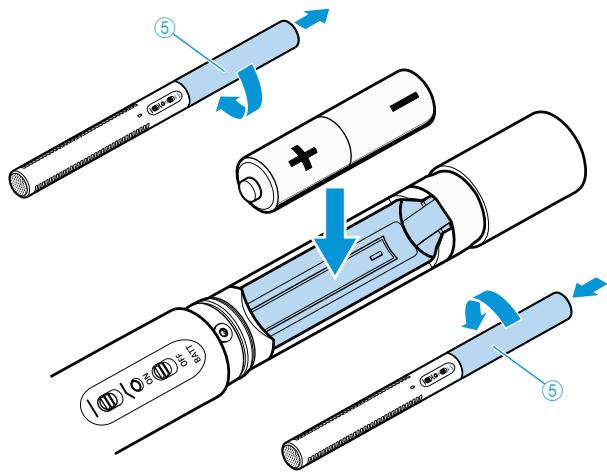

Interne batterijvoeding 왘 Sluit het klepje van het batterijvak 5 en schroef deze in de richting van het pijltje dicht.

왘 Plaats een batterij/accu (type AA, 1,5 V/1,2 V). Let er daarbij op dat de polen juist zijn aangesloten.

왘 Zet de batterijschakelaar 4 in de stand ON om de microfoon in te schakelen en in de stand OFF om hem uit te schakelen.

De LED 3 geeft aan of de microfoon werkt: Kleur Interne batterijvoeding Rood gedurende 1 seconde Batterijwerking; bedrijfstijd tot ca. na het inschakelen, daarna 150 uur. gaat de LED uit Rood permanent „Low Batt”, de batterij is bijna leeg; er resteert nog een bedrijfsduur van ca. 8 uur nadat het lampje voor de eerste keer rood is gaan branden Kort rood oplichtend tijdens het inschakelen Batterij leeg; de microfoon is niet bedrijfsklaar Wanneer de microfoon gedurende langere tijd niet wordt gebruikt, moet u de batterij verwijderen om zelfontlading te voorkomen. MKE 600 | 3

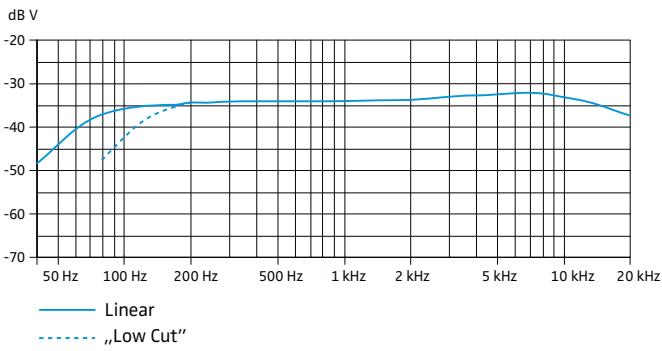

Schakelaarstand Frequentiebereik van de microfoon Lineair frequentiebereik Frequenties lager dan 100 Hz worden verlaagd, om windgeruis en lichaamsgeluiden te dempen De MKE 600 schoonmaken en onderhouden VOORZICHTIG Beschadiging van het product door vloeistof! Vloeistof kan het product binnendringen en daardoor kortsluiting in de elektronica veroorzaken of het mechanisme beschadigen. Oplos- of reinigingsmiddelen kunnen oppervlakken van het product beschadigen. 왘 Houd alle soorten vloeistoffen uit de buurt van het product. 왘 Maak het apparaat uitsluitend schoon met een zachte, droge doek. 4 | MKE 600 MKE 600_SP9.book Seite 5 Donnerstag, 10. Mai 2012 12:47 12 Technische specificaties Richtkarakteristiek Supernier/kegelvormig Frequentiebereik 40 Hz tot 20 kHz Gevoeligheid bij P48: 21 mV/Pa bij batterijvoeding: 19 mV/Pa Grenswaarde geluidsniveau bij P48: 132 dB SPL bij batterijvoeding: 126 dB SPL Vervangingsgeluidspiek bij P48: 15 dB(A) A-gewaardeerd bij batterijvoeding: 16 dB(A) 48 V ± 4 V (P48, IEC 61938) via XLR-3 of batterij/accu (type AA 1,5 V/1,2 V) Stroomverbruik bij P48: 4,4 mA Bedrijfstijd met batterij ca. 150 uur „Low-Batt”-aanduiding < 1,05 V; ca. 8 uur resterende bedrijfstijd nadat het lampje voor de eerste keer rood is gaan branden Diameter 20 mm Lengte 256 mm 128 g (zonder batterij) Bedrijfstemperatuur -10 °C tot +60 °C

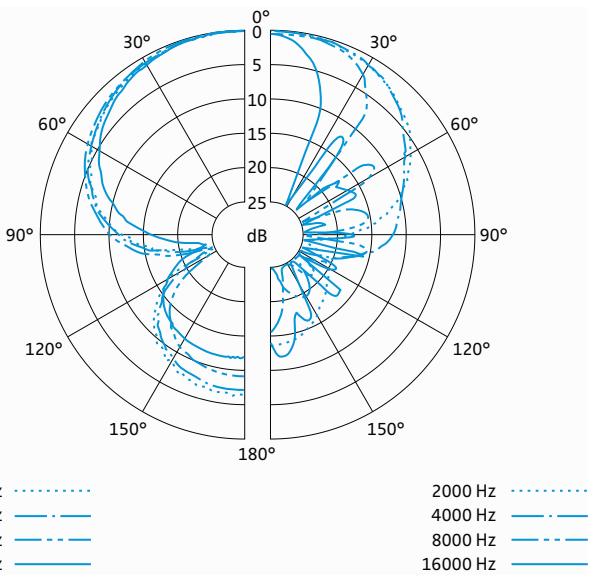

Voedingsspanning Pooldiagram

1 kHz 2 kHz 5 kHz 10 kHz 20 kHz Linear „Low Cut” MKE 600 | 5 MKE 600_SP9.book Seite 6 Donnerstag, 10. Mai 2012 12:47 12 Verklaringen van de fabrikant Garantie Sennheiser electronic GmbH & Co. KG verleent op dit product een garantie van 24 maanden. De op dit moment geldende garantiebepalingen kunt u downloaden van het internet onder www.sennheiser.com of bij uw Sennheiserleverancier opvragen. In overeenstemming met onderstaande eisen

RoHS-richtlijn (2002/95/EG)

WEEE-richtlijn (2002/96/EG) Breng het product naar één van de plaatselijke verzamelpunten of naar een recyclingbedrijf.

Batterijrichtlijn (2006/66/EG) De meegeleverde accu’s of batterijen kunnen worden gerecycled. Lever oude accu’s via de batterijcontainer of de vakhandel in. Zorg ervoor, om het milieu te beschermen, dat lege batterijen of accu’s op de juiste wijze als afval worden behandeld. CE-overeenstemming

EMC-richtlijn (2004/108/EG) De verklaring is op internet onder www.sennheiser.com beschikbaar. Aan de eisen is voldaan voor Europa
