HS253 - Microfoon SENNHEISER - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektret-condensator headsetmicrofoon met permanente polarisatie
Merk	Sennheiser
Model	HS253
Richtkarakteristiek	Omnidirectioneel
Frequentiebereik	20 Hz - 20 000 Hz (±3 dB)
Transmissiefactor (1 kHz)	5 mV/Pa (±3 dB)
Nominale impedantie	1000 Ω
Minimale belastingsimpedantie	4,7 kΩ
Equivalente geluidsniveau (A-weging)	26 dB
Equivalente geluidsniveau (CCIR-weging)	39 dB
Maximale geluidsdrukniveau	142 dB
Voeding	18 kΩ / 7,5 V (via speciale connector)
Connector	Speciale 3-pins (compatibel met SK 50/SK 250/SK 5012)
Kabellengte	1,6 m
Microfoondiameter	4,8 mm
Gewicht (met kabel)	34,4 g
Kleur	Antraciet of beige (afhankelijk van variant)
Membraan	Gepatenteerd tandemmembraan, vochtbestendig (zweet, speeksel)
Meegeleverde accessoires	Gebruiksaanwijzing, garantiebewijs
Optionele accessoires	Kapjes MZC2-1 (kort) en MZC2-2 (lang), windkappen MZW 2 en MZW 02
Onderhoud en reiniging	Reinig met een zachte droge doek. Vermijd overmatig vocht en stoten.
Veiligheid	Gebruik uitsluitend de aanbevolen voeding. Niet openen of wijzigen van de microfoon.
Onderdelen en repareerbaarheid	Kapjes, windkappen en kabel optioneel verkrijgbaar. Neem contact op met Sennheiser voor reparatie.

Veelgestelde vragen - HS253 SENNHEISER

Hoe monteer ik het kapje om de hoge tonen aan te passen?

Plaats het kapje op de capsule tot aan de tweede klik. Gebruik het korte kapje MZC2-1 of het lange MZC2-2 afhankelijk van het gewenste effect.

Welke windbeschermingsaccessoires zijn beschikbaar?

Twee windkappen: MZW 2 (demping van ca. 20 dB) en MZW 02 van schuim (extra demping van 10 dB). Plaats eerst de MZW 2, dan de MZW 02 eroverheen.

Wat is de vochtbestendigheid van de HS253?

Dankzij het gepatenteerde tandemmembraan is de microfoon bijzonder ongevoelig voor vocht zoals zweet of speeksel, wat zorgt voor betrouwbaarheid bij langdurig gebruik.

Is de microfoon compatibel met Sennheiser zenders?

Ja, hij is compatibel met de zenders SK 50, SK 250 en SK 5012 via de speciale 3-pins connector.

Wat is de richtkarakteristiek van de microfoon?

De HS253 heeft een omnidirectionele richtkarakteristiek, die geluid uit alle richtingen opvangt.

Hoe reinig ik de microfoon?

Gebruik een zachte droge doek. Vermijd chemicaliën en overmatig vocht. Voor de schuimkap kunt u deze wassen in lauw zeepwater en laten drogen.

Wat is het gewicht van de microfoon?

De microfoon met kabel weegt ongeveer 34,4 gram, waardoor hij licht en comfortabel te dragen is.

Kan ik deze microfoon gebruiken voor live zang?

Ja, hij is geoptimaliseerd voor de overdracht van spraak en live zang, met een frequentierespons aangepast voor close-miking.

Wat is de kabellengte?

De kabel is 1,6 meter lang, wat voldoende bewegingsvrijheid biedt voor de meeste toepassingen.

Waar vind ik de frequentiecurves?

De frequentiecurves zijn te vinden op pagina 38 van de gebruiksaanwijzing, die de invloed van kapjes en windkappen tonen.

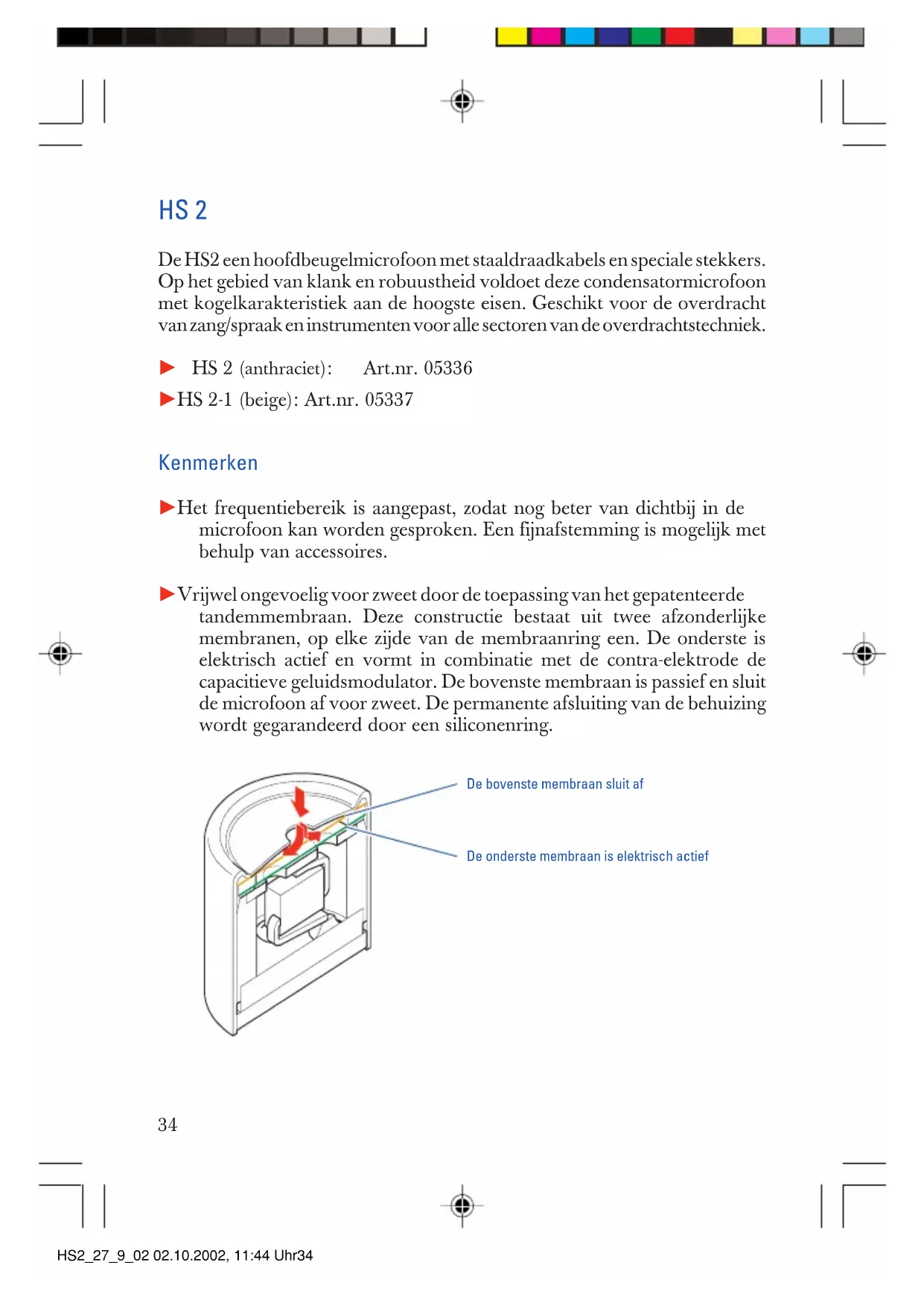

GEBRUIKSAANWIJZING HS253 SENNHEISER

De HS2 een hoofdbeugelmicrofoon met staaldraadkabels en speciale stekkers. Op het gebied van klank en robuustheid voldoet deze condensatormicrofoon met kogelkarakteristiek aan de hoogste eisen. Geschikt voor de overdracht van zang/spraak en instrumenten voor alle sectoren van de overdrachtstechniek.

HS2 (anthraciet): Art.nr.05336
HS 2-1 (beige): Art.nr.05337

Kenmerken

Het freiorentiebereik is aangepast, zodate nog better van dicht bij in de microfoon kan worden gesproken. Een fijnafstemming is möglichk met behulp van accessoires.

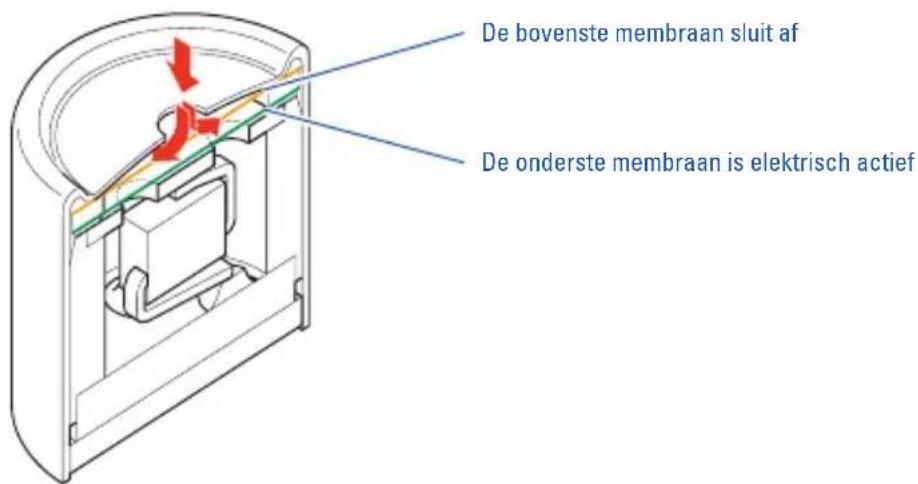

Vrijwel ongevoelig voor zweet door de toepassing van het gepatenteerde tandemembraan. Deze constructie bestaat uit twee afzonderlijke membranen, op elke zijde van de membraanring een. De onderste is elektrisch actief en vormt in combinatie met de contra-elektrode de capacitieve geluidsmodulator. De bovenste membraan is passief en sluit de microfoon af voor zweet. De permanente aflsuiing van de behuizing worden gegarandeerd door een siliconenring.

Hoogteaanpassing met behulp van opsteekbare kappen

Als accessoire worden bij uw microfoon twee;kappen met een verschillende lengte geleverd. Met deze;kappen kan de overdracht van hoge tonen worden beinvloed.

Schuif de kap tot de tweede vergrendeling over de kop van de microfoon.

Raadpleeg tevens het frequentiediagram op pagina 38.

Kortekap:MZC2-1 Art.nr.76612
Langekap:MZC2-2Art.nr.74645

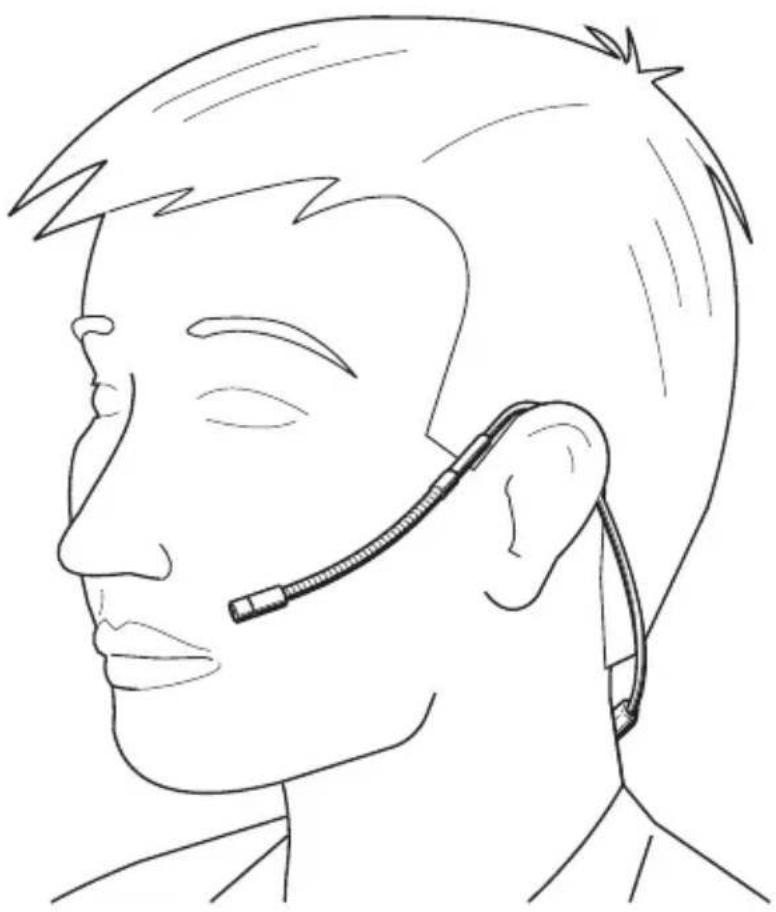

De microfoon bevestigen

Windbescherming

Indien van zich bij in de microloon worden gesproken bij buitenopnamen is ademhalings- en windgeruis vaak een storende factor. Met de windkappen MZW 2 en MZW 02 worden deze geluiden aanzienlijk verminderd.

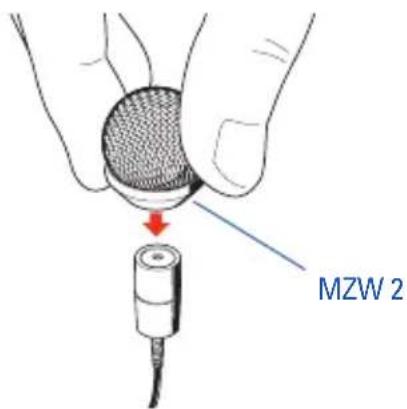

Gebruik in eerste instantie de windkap MZW 2. Ademhalings- en windgeruis wordt ca. 20 dB verminderd.

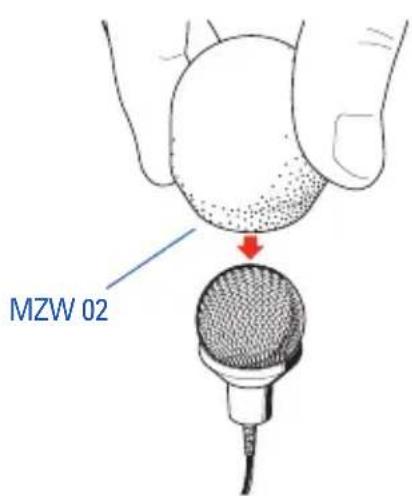

Omdit geruis met nog eens 10 dB te verminderen gebruikt u eveneens de windkap MZW 02.

MZW 2 en MZW 02 zijn beiden verkrijgbaar als accessoire.

Technische gegevens

HS 2 HS 2-1

Richtkarakteristiek Rondom Rondom

Frequentieweergave 20-2000 Hz 20-20000 Hz

$$ \pm 3 \mathrm {d B} \pm 3 \mathrm {d B} $$

Onbelaste 5mV / Pa 5 mV/Pa

gevoeligheid (1 kHz)

$$ \pm 3 \mathrm {d B} $$

$$ \pm 3 \mathrm {d B} $$

Nominale impedantie 1000 ohm 1000 ohm

Min. aflsuitimpedantie

$$ 4. 7 \mathrm {k} \Omega $$

$$ 4. 7 \mathrm {k} \Omega $$

Geluidsdruk

A-waarde (DIN IEC 651) 26 dB 26 dB

CCIR-waarde (CCIR 468-1) 39 dB 39 dB

Max. geluidsdruk

$$ 1 4 2 \mathrm {d B} $$

$$ 1 4 2 \mathrm {d B} $$

Voeding

$$ 1 8 \mathrm {k} \Omega / 7. 5 \mathrm {V} $$

$$ 1 8 \mathrm {k} \Omega / 7. 5 \mathrm {V} $$

Stekker

Speciale stekker

Speciale stekker

3-polig voor 3-polig voor

SK 50 / SK 250 /

SK 50 / SK 250 /

SK 5012

Kleur

anthraciet

beige

Kabelengte

$$ 1, 6 \mathrm {m} $$

$$ 1, 6 \mathrm {m} $$

Diameter v.d. microfoon

4.8 mm

4.8 mm

Gewicht (met kabel) 34,4 g

$$ 3 4, 4 \mathrm {g} $$

In leveromvang van microfoon:

Gebruiksaanwijzing 1

1

Garantiebewijs

1

1

Frequentiebereik van de microfoon

Afstand van de microloon tot de mondhoek 3 cm

Zonder kap met MZC2-1 met MZC2-2
met MZW 2 met MZW 2 en MZW 02

38

CE

CE - Verklaring van overeenstemming

Hiermee verklaart Sennheiser electronic GmbH & Co. KG dat dit toestel voldoet aan de van toepassing zijnde CE-normen en voorschriften.
