Merk	Sennheiser
Model	HSP 4
Producttype	Headset met nekband
Richtingskarakteristiek	Cardioïde
Frequentierespons	40 - 20 000 Hz ± 3 dB
Nominale impedantie (1 kHz)	1 kΩ
Minimale afsluitimpedantie	4,7 kΩ
Gevoeligheid (bij 1 kHz)	4 mV/Pa ±3 dB
Capsule diameter	8,4 mm
Max. geluidsdrukniveau	150 dB SPL
Equivalent geluidsniveau	37 dB(A)
Stroomverbruik	ca. 250 μA
Voedingsspanning	4,5 - 15 V (fantoomvoeding)
Bedrijfstemperatuur	-10 °C tot +50 °C
Kabellengte	1,6 m
Connector	Mini-jack 3,5 mm (3 polig)
Gewicht microfoon (zonder kabel)	4,8 g
Gewicht nekband	4,4 g
Breedte nekband	110 mm
Inhoud van de verpakking	Microfoonarm, nekband, 5 clips, siliconen buis, aansluitkabel, transportkoffer, windkap, gebruiksaanwijzing
Onderhoud en reiniging	Beschermrooster: voorzichtig borstelen met isopropylalcohol; connector: reinigen met isopropylalcohol om zoutafzettingen te verwijderen
Veiligheid	Product niet openen; gebruik alleen originele accessoires; volume verlagen voor aansluiting om larseneffect te voorkomen
Garantie	24 maanden (Sennheiser)

Veelgestelde vragen - HSP 4 SENNHEISER

Hoe bevestig ik de microfoonarm aan de gewenste kant?

De nekband heeft een clip voor de microfoonarm. Open de clip, verwijder de arm en de nekband, en plaats ze terug door eerst de microfoonarm en dan de nekband in de clip te steken. Sluit de clip.

Hoe stel ik de microfoonarm en de nekband af?

Om beschadiging van de microfoonarm te voorkomen, buig of draai ALLEEN de nekband of de flexibele zwanenhals (voorste deel van de microfoonarm). Plaats de microfoon bij de mondhoek.

Hoe bevestig ik het beschermrooster?

Plaats het rooster over de capsule en duw tot het met een hoorbare klik vastklikt. Zorg ervoor dat de luchtopeningen van de microfoon niet worden geblokkeerd.

Hoe stel ik de nekband in voor een comfortabele pasvorm?

De nekband is flexibel: pas de lengte aan tot een veilige maar comfortabele pasvorm. Pas indien nodig de oorhaken aan.

Hoe bevestig ik de kabel aan de clip?

Bevestig de microfoonkabel aan de centrale clip van de nekband. Zorg bij een dunne kabel dat ook de mantel in de clip wordt gedrukt.

Hoe reinig ik het beschermrooster?

Verwijder voorzichtig het rooster van de capsule. Borstel het met een kleine borstel (zijde of tandenborstel) bevochtigd met isopropylalcohol. Laat ongeveer 1 uur aan de lucht drogen voordat u het weer monteert.

Hoe reinig ik de contacten van de aansluitkabel?

Koppel de kabel los door de siliconen buis te verschuiven. Borstel de connector en de stekker met isopropylalcohol. Verwijder zoutafzettingen, droog en laat 1 uur verdampen voordat u opnieuw aansluit.

Wat zijn de belangrijke veiligheidsmaatregelen?

Product niet openen, gebruik alleen gespecificeerde accessoires, volume verlagen voor aansluiting om larseneffect te voorkomen, en niet blootstellen aan vocht. Laat reparaties over aan gekwalificeerd personeel.

Welke voeding heeft deze microfoon nodig?

De HSP 4 heeft een fantoomvoeding van 4,5 tot 15 V nodig. Hij verbruikt ongeveer 250 μA.

Kan de microfoon buiten worden gebruikt?

Ja, hij is ontworpen voor gebruik binnen en buiten. Zorg er echter voor dat het beschermrooster goed droog is voor gebruik om schade te voorkomen.

GEBRUIKSAANWIJZING HSP 4 SENNHEISER

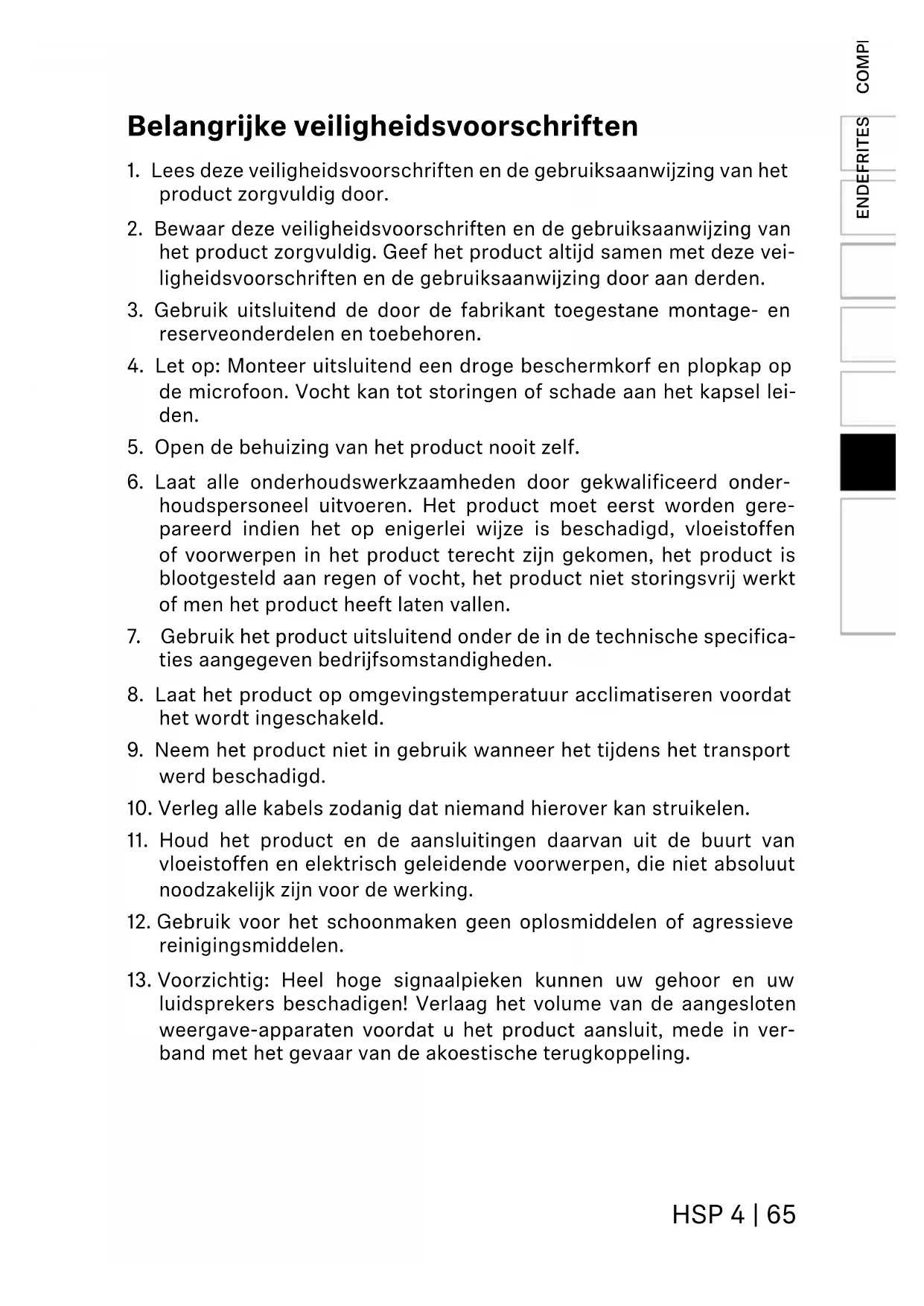

Belangrijke veiligheidsvoorschriften

1. Lees deze veiligheidsvoorschriften en de gebruiksaanwijzing van het product zorgvuldig door.
2. Bewaar deze veriligeidsvoorschriften en de gebruiksaanwijzing van het product zorgvuldig. Geef het product alkijd samen met deze veriligeidsvoorschriften en de gebruiksaanwijzing door aan derden.
3. Gebruik uitsluitend de door de fabrikant toegestane montage- en reserveonderdelen en toebehoren.
4. Let op: Monteer uitsluitend een droge beschemkorf en ploppak op de microfoon. Vocht kan tot storingen of schade aan het kapsel leiden.
5. Open de behuizing van het product nooit zich.
6. Laat alle onderhoudswerkzaamheden door gekwalificeerd onderhoudspersoneel uityoeren. Het product moet eerst worden gerepareerd indien het op enigerlei wijze is beschadigd, vloeistoffen of voorwerpen in het product terecht+zijn gekomen, het product is blootgesteld aan regen of vocht, het product Niet storingsvrijw erkt of men het product heeft lately vallen.
7. Gebruik het product uitsluitend onder de in de technische specifica-ties aangegeven bedrijfsomstandigheden.
8. Laat het product op omgevingstemperatuur acclimatiseren voordat het worden ingeschakeld.
9. Neem het product Niet in gebruik wonneer het tijdens het transport werk beschadigd.
10. Verleg alle kabels zodanig dat niemand hierover kan struikelen.
11. Houd het product en de aansluitingen waarvan uit de buurt van vloeistoffen en elektrisch geleidende voorwerpen, die nicht absolutnoodzakelijk zijn voor de werkung.
12. Gebruik voor het schoonmaken geen oplosmiddelen of agressieve reinigingsmiddelen.
13. Voorzichtig: Heel hoge signaalpieken können uw gehoor en uw luidsprekers beschadigen! Verlaag het volume van de aangesloten weergave-apparaten voordat u het product aansluit, mede in verband met het gevaar van de akoestische terugkoppeling.

Het product is ontwikkeld voor het gebruik binnen- en buitenshuis.

Het product mag zakelijk worden gebruikt.

Onder nicht-reglementair gebruik worden verstaan dat u het product anders gebruikt dan beschreiben in de bijbehorende gebruiksaanwijzing.

Sennheiser kan nicht aansprakelijk worden gesteld wanner het product/toebehoren onjuist worden gebruikt of sprake is van misbruik.

Lees voor de inbedrijfstelling de specifieke voorschriften door, die voor uw land van toepassingহn!

Omvang levering

• Microfoonarm
  Nekbeugel
• 5 Klemmen
  Siliconen slangetje
  Aansluitkabel
• Kunststof koffer met vormuitsparing
  Windkap
• Gebruiksaanwijzing

Inbedrijfstelling

De HSP 4 wordt bedrijfsklaar geleverd. U kurz de microfoon zowel links als rechts dragen.

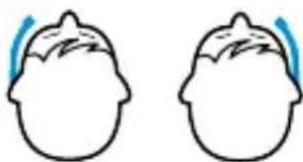

De microfoon links of rechts bevestigen

Op de nekbeugel zit een klem voor het tweeijdige dragen van de microfoon.

LETOP

Beschadiging van de microfoonarm!

De microfoonarm kan breken of de werkking kan worden beinvloed, wonneer u deze buigt of draait.

Voer de instellenen aan de microfoonarm uitsluitend uit zoals in dit hoofdstuk is beschreiben.

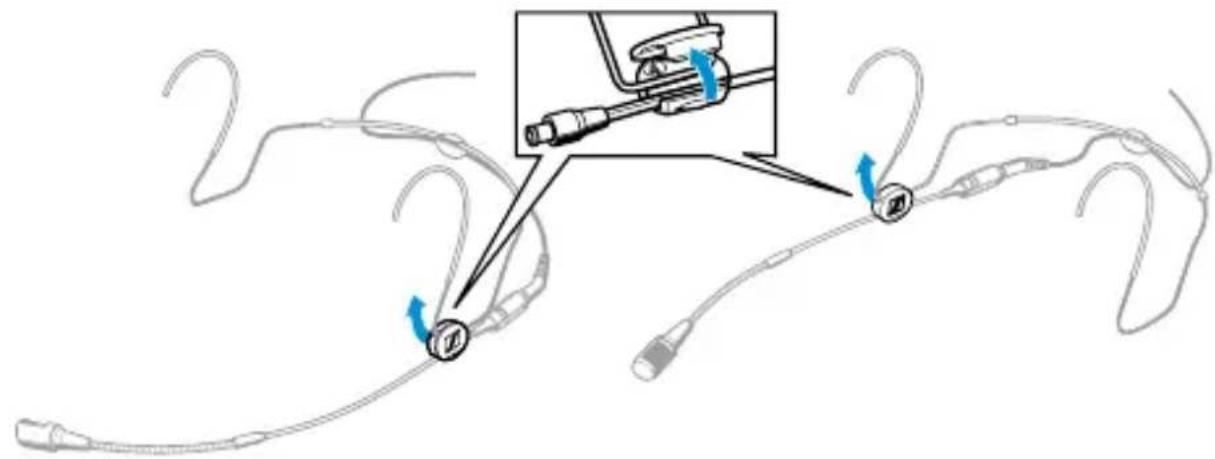

Om de microfoonarm te verwijderen:

Open de klem op de nekbeugel.

Verwijder de microfoonarm en de nekbeugel voorzichtiguit de klem.

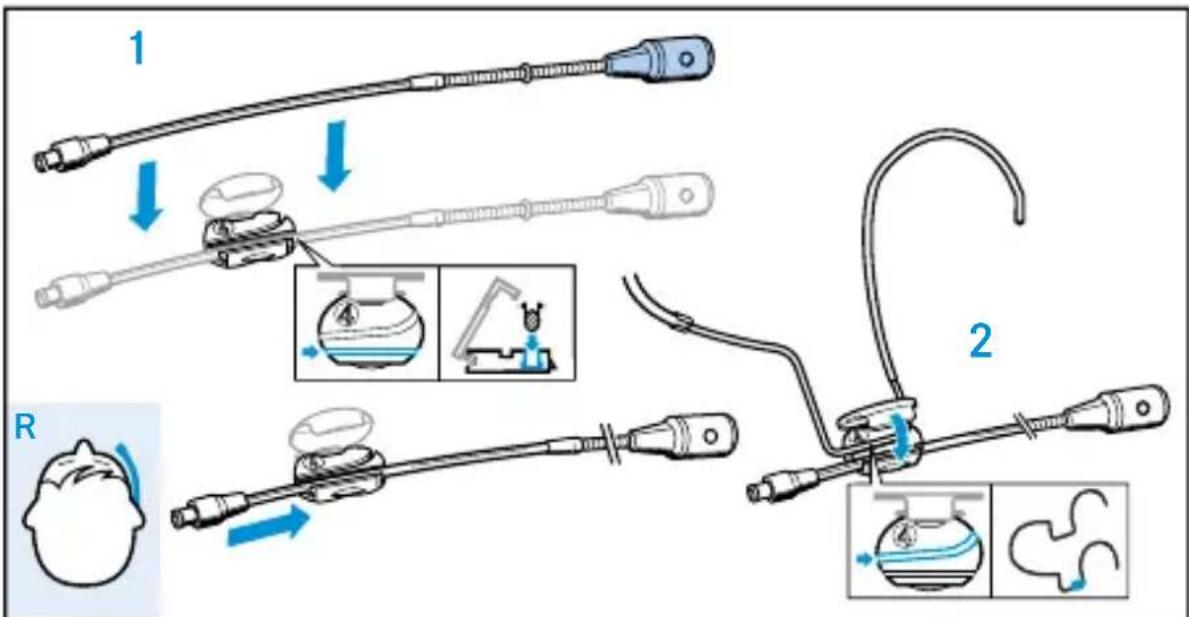

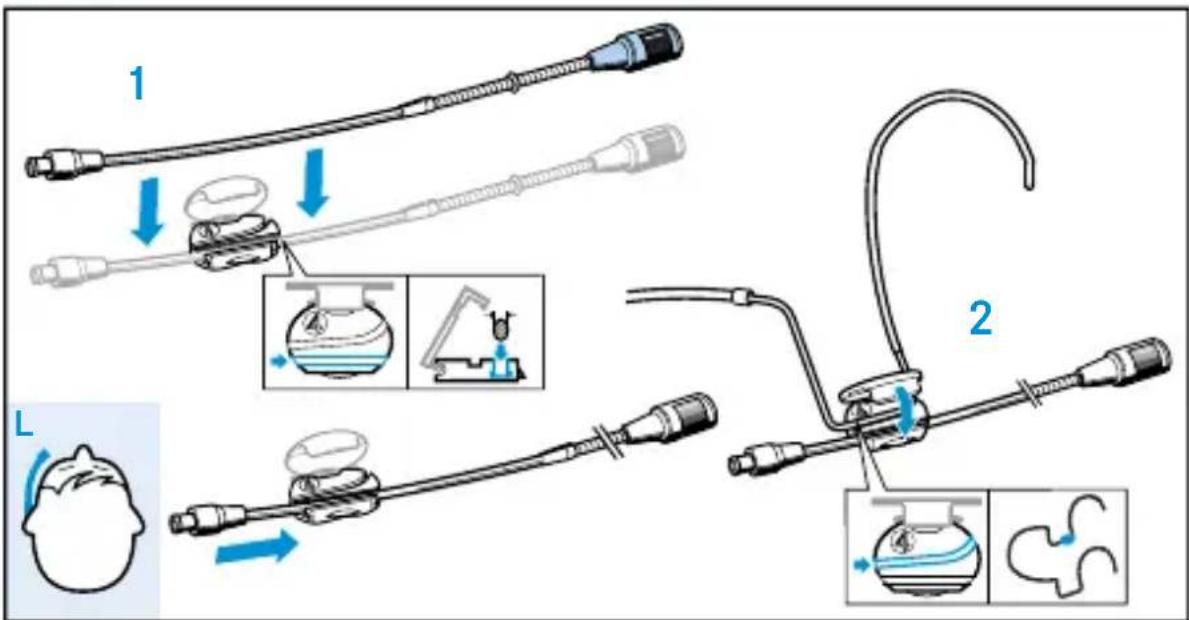

Om de microfoonarm wee ter te bevestigen:

1 Druk eerst de microfoonarm en daarna de nekbeugel in de klem, zoals in de afbeeling worden weergegeven.
2 Sluit de klem.

Microfoonarm en nekbeugel instellen

Om het bestmogelijkde draagcomfort en een optimale stand van de microfoon te realizeren, kut u de nekbeugel en de microfoon aan de grootte van uw hoofd aanpassen.

LETOP

Beschadiging van de microfoonarm!

De microfoonarm kan breken of de werkking kan worden beinvloed, wonneer u deze buigt of draait.

Voer de aanpassingen aan de microonarm uitsluitend uit op de nekbeugel en m.b.v. de flexibele zwanenhals in het voorste gedeelte van de microfoonarm.

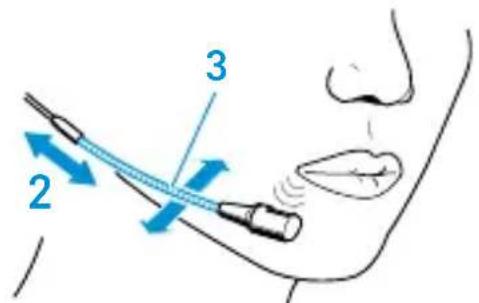

Microfoon correct ten opzichte van de mondhoekplaatsen

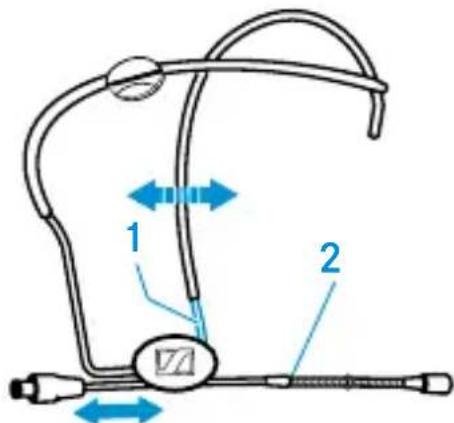

Om de microfoon individuel te positioneren:

Buig de nekbeugelop 1 de klembevestiging, om de neiging van de microfoonarm 2 in te stellen.
Schuif de microfoonarm 2aar voren of achteren in de klem, zodat de microfoon gegen de mondhoek aan zit, zoals in de onderste afbeelding worden weergegeven.

Voer indienoodzakelijk de fijninstelleningen m.b.v. de flexibele zwaenhals 3uit.

Instellen spreekkorf

Opmerkingen:

Zorg dat de microfoon Niet te zich voor de mond worden geplaatst, want daardoor neemt de microfoon de ademhalingsgeluiden versterkt op en kan het klankbeeld door het uitgeademde vocht veranderen.

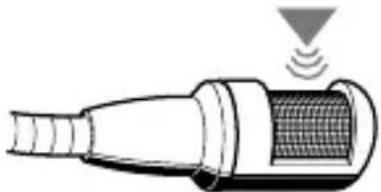

Let erop dat de spreekkorf met een hoorbare klik worden ingestoken.

Let waar bij absoluut op de spreekrichting.

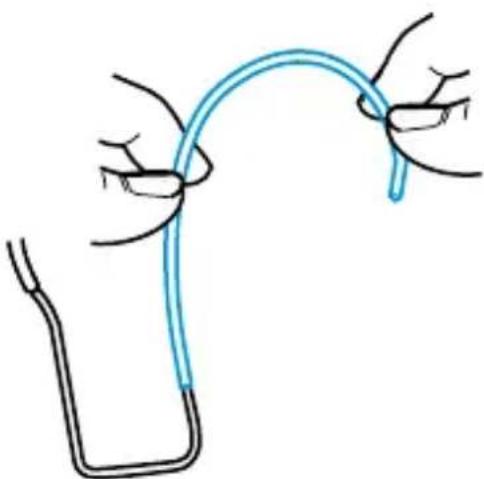

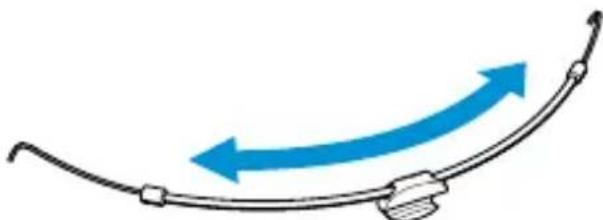

De nekbeugel instellen

De nekbeugel is instelbaar en maakt een optimale pasvorm möglichk.

Verander de omvang aan het achechterste uiteinde van de nekbeugel, voor een stevige en aangename pasvorm.

Indienoodzakelijk, moet u de nekbeugel aan de oorboog aanpassen.

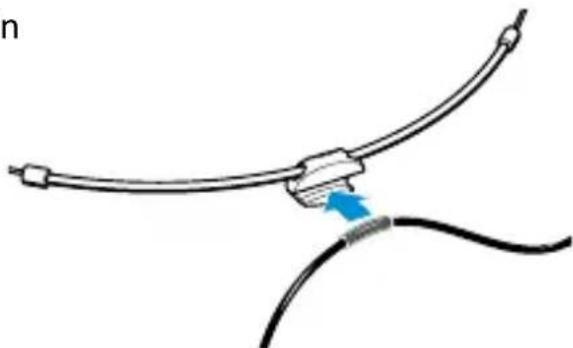

Kabel in de trekontlasting bevestigen

Bevestig de microfoonkabel in de houder anschter op nekbeugel.

Opmerking:

Wanner u gebruik wilt makev van de dunne kabelvariant, moet u de kabelhuls gebruiken zodat het geheel goed vastzit.

Onderhoud

LETOP

Vloeistof kan de elektronica van het apparaat onherstelbaar beschadenigien!

Vloeistof dringt door in de behuizing van het apparaat en kan kortslui-ting in de elektronica veroorzaken.

Maak het apparaat uitsluitend met een droge oflicht vochtige doek schoon.

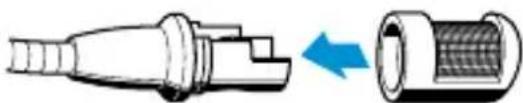

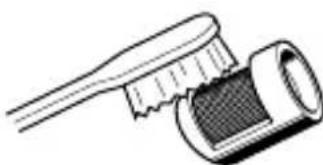

De sprekkorf schoonmaken

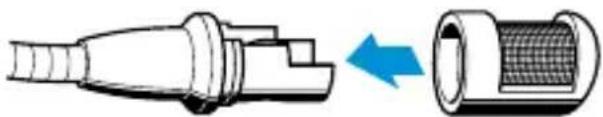

Trek de spreekkorf voorzichtig van het kapsel om deze schoon te make of te verrangen.
Maak een Klein borsteltje (borstelpenseel of tandenborstel) vochtig met isopropanol.

Borstel de sprekkorf voorzichtig schoon.
Laat de sprekkorf ongeveer 1 uur aan de lucht drogen, zodat het nog aanwezige isopropanol kan verdampen.
Steek de sprekkorf weeR op demicrofoonarm tot deze hoorbaar met klik vergrendeld. Let waarbij absolutut op de spreekrichting.

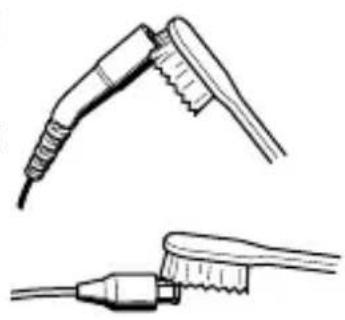

Contacten op de aansluitkabel reinigen

Bij dagelijk gebruik konnen zoutresten als gevolg van zweetvorming aan de stekker en bus hechten. Reinig de stekker en de bus met in de handel verkrijgbare isopropanol.

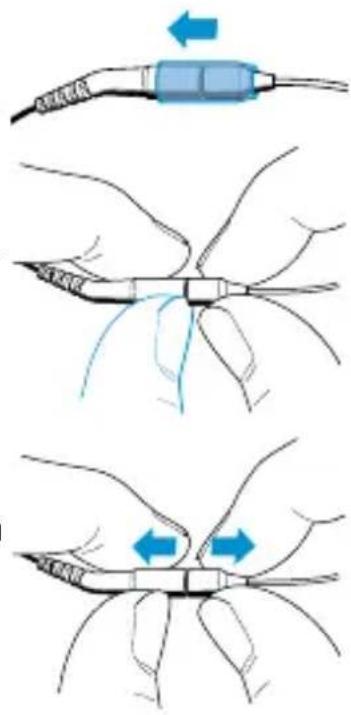

Omudgeverbindinglostemake:

Schuif het siliconen slangetje aan de kant.
Duw een vingernagel in de spleet van de verbinding.
Trek de stekker en de bus in de riching van het pijltje uit elkaar.
Maak een Klein borsteltje (borstelpenseel of tandenborstel) vochtig met isopropanol.
Borstel de stekker en de bus voorzichtig schoon en verwijder de zoutresten.

Spoel de stekker en de bus met isopropanoluit om de resterende zoutresten te verwijdersen.
Droog de stekker en de bus met een zachte doek of een dot watten en klop deze voorzichtig af.
Laat de stekker en de bus ongeveer 1aar aan de lucht drogen, zodat het nog aanwezige isopropanol kan verdampen.

Schuif het siliconenslangetje weeer op de stekker.
Verbind de stekker met de bus.

Technische specificaties

Frequentiebereik 40 - 20.000 Hz ± 3 dB
Richtkarakteristiek Nier
Nominale impedantie (bij 1 kHz) 1 kΩ
Min. afluitimpedantie 4,7 kΩ
Gevoeligheid 4 mV/Pa ±3 dB
Diameter van de microfoon 8,4 mm
Max. geluidsdrukniveauau 150 dB
Geluidsdrukniveauau 37 dB(A)
Stroomverbruik ca. 250 μA
Voedingsspanning 4,5 - 15 V
Bedrijfstemperatuur -10 °C - +50 °C
Kabellenge 1,6 m
Microloonarmdiameter 2 mm
Gewicht 4,8 g
Stekker	3,5-mm-jackplugstekker of 3-po-lige
Nekbeugel
Diameter	110 mm
Gewicht	4,4 g

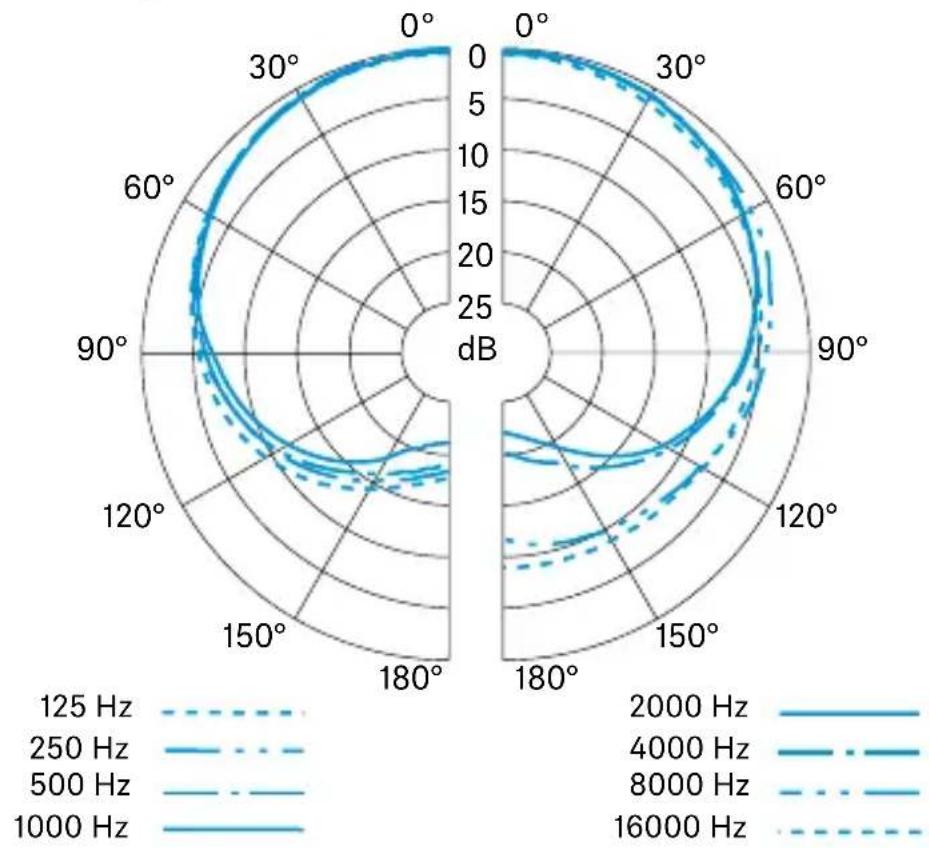

Pooildiagram

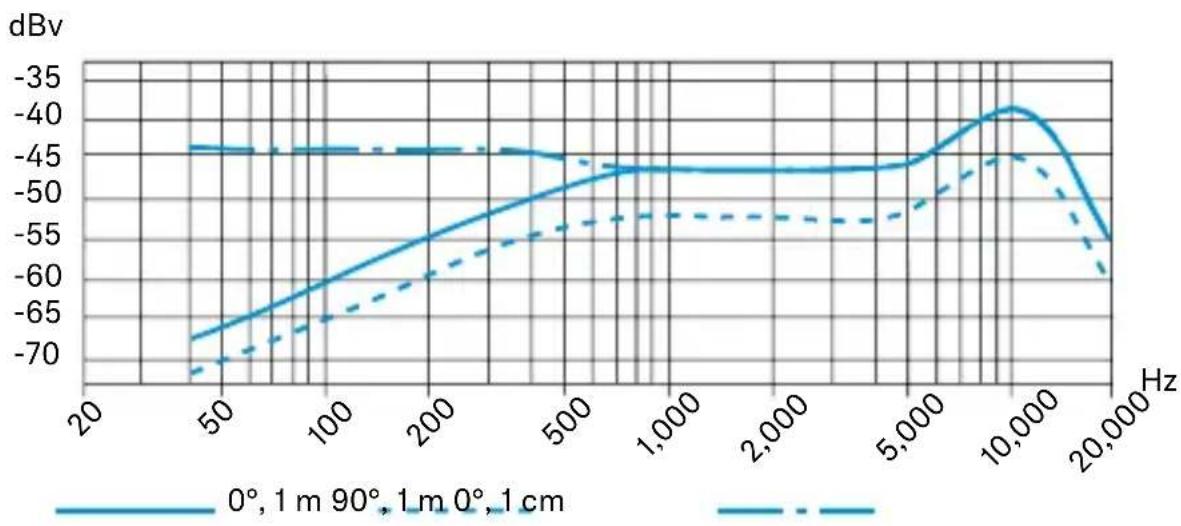

Frequentiebereik

Verklaringen van de fabrikant

Garantie

Sennheiser electronic SE & Co. KG verleent op dit product een garantie van 24 maanden.

De op dit moment geldende garantiebepalingen=kunt u downloaden van het internet onder www.sennheiser.com of bij uw Sennheiser-leverancier opvragen.

In overeenstemming met onderstaande eisen

WEEE-richtlijn (2012/19/EU)

Aanwijzingen voor het behandelen als afval

Het symbool van de doorgestreepte afvalcontainer op het product, de batterij/accu (indien van toepassing) en/of op de verpakking wil zegt gen dat deze producten aan het einde van hun levensduur Niet via het huishoudelijkke afval mogen worden afgevoerd, maar waar een aparte inzamelplaats要去 worden afgevoerd. Voor de verpakking要去 den voorschriften voor scheiding van afval in uw land worden opgevolgd. De onjuiste afvoer van verpakkingsmaterialial kan slecht+zijn voor uw gezondheid en voor het milieu.

De gezahlden inzameling van oude elektrische en elektronische apparaten, batterijen/accu's (indien van toepassing) en verpakking is bedoeld ter bevordering van het hergebruik en de recycling en ter voorkoming van negatieve effecten op uw gezondheid en het milieu, bijvoorbeeld door potentieel gevaarlijke stoffen die deze producten bevatten. Lever elektrische en elektronische apparaten, batterijen en accu's aan het einde van hun levensduur in voor recycling, zodat inbegrepen waardevolle stoffen nuttig+kunnen worden gemaaakt en verruiling van het milieu kan worden voorkomen.

Als batterijen/accu's können worden verwijderd zonder deze te vernietigen, bent u verplicht ze geschienen af te voeren (zie de gebruiksaanwijzing van het product voor de veilige verwijdering van batterijen/accu's). Ga met name voorzichtig om met batterijen/accu's die lithium bevatten, waar dat deze bijzondere risico's zoals brand en inslikken bij knoopcellen met zich mee brengen. Reduceer het ontstaan van afvaluit batterijen zo heel möglichk door batterijen met een langere levensduur of oplaadbare accu's te gebruiken.

Meer informatie over het recyclen van deze productenkest u opvragen bij uw gemeentelijk autoriteiten, de gemeentelijk inzamelplaatsen of

uw Sennheiser-leverancier. Elektrische en elektronische apparatenkest u ook inleveren bij verkopers die deutsche verplicht moeten terugnemen. Hiermee levert u een belangrijke bijdrage aan het milieu en aan de gezondheid van mens en dier.

EU-conformiteitsverklaring

RoHS-richtlijn (2011/65/EU)
EMC-richtlijn (2014/30/EU)

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:
