HSP 4 - Microfono SENNHEISER - Manuale utente e istruzioni gratuiti

Marca	Sennheiser
Modello	HSP 4
Tipo di prodotto	Microfono-cuffia (headset) con archetto da collo
Direttività	Cardioide
Risposta in frequenza	40 - 20 000 Hz ± 3 dB
Impedenza nominale (1 kHz)	1 kΩ
Impedenza terminale min.	4,7 kΩ
Sensibilità (a 1 kHz)	4 mV/Pa ±3 dB
Diametro della capsula	8,4 mm
Livello di pressione acustica max.	150 dB SPL
Livello di rumore equivalente	37 dB(A)
Consumo di corrente	circa 250 μA
Tensione di alimentazione	4,5 - 15 V (alimentazione phantom)
Temperatura di funzionamento	da -10 °C a +50 °C
Lunghezza del cavo	1,6 m
Connettore	Mini-jack 3,5 mm (3 poli)
Peso del microfono (senza cavo)	4,8 g
Peso dell'archetto da collo	4,4 g
Larghezza dell'archetto da collo	110 mm
Contenuto della confezione	Braccio micro, archetto da collo, 5 clip, tubo in silicone, cavo di collegamento, valigetta da trasporto, cuffia antivento, manuale di istruzioni
Manutenzione e pulizia	Griglia di protezione: spazzolare delicatamente con alcol isopropilico; connettore: pulire con alcol isopropilico per rimuovere i depositi salini
Sicurezza	Non aprire il prodotto; utilizzare solo accessori originali; ridurre il volume prima del collegamento per evitare l'effetto Larsen
Garanzia	24 mesi (Sennheiser)

Domande frequenti - HSP 4 SENNHEISER

Come fissare il braccio del microfono dal lato desiderato?

L'archetto da collo ha un clip per il braccio del microfono. Aprire il clip, rilasciare il braccio e l'archetto da collo, quindi reinserirli inserendo prima il braccio del microfono e poi l'archetto da collo nel clip. Chiudere il clip.

Come regolare il braccio del microfono e l'archetto da collo?

Per evitare di danneggiare il braccio del microfono, piegare o ruotare SOLO l'archetto da collo o il collo di cigno flessibile (parte anteriore del braccio del microfono). Posizionare il micro all'angolo della bocca.

Come fissare la griglia di protezione?

Posizionare la griglia sulla capsula e spingere fino a quando non scatta con un clic udibile. Assicurarsi di non ostruire i passaggi d'aria del microfono.

Come regolare l'archetto da collo per un uso confortevole?

L'archetto da collo è flessibile: modificarne la lunghezza fino a ottenere una tenuta sicura ma confortevole. Se necessario, regolare i ganci auricolari.

Come fissare il cavo sul clip?

Fissare il cavo del microfono sul clip centrale dell'archetto da collo. Per un cavo sottile, assicurarsi di inserire anche la guaina nel clip.

Come pulire la griglia di protezione?

Rimuovere delicatamente la griglia dalla capsula. Spazzolarla con una piccola spazzola (setola o spazzolino da denti) inumidita con alcol isopropilico. Lasciare asciugare all'aria per circa 1 ora prima di rimontare.

Come pulire i contatti del cavo di collegamento?

Scollegare il cavo allargando il tubo in silicone. Spazzolare il connettore e la presa con alcol isopropilico. Rimuovere i depositi salini, asciugare e lasciare evaporare per 1 ora prima di ricollegare.

Quali sono le importanti precauzioni di sicurezza?

Non aprire il prodotto, utilizzare solo accessori specificati, ridurre il volume prima del collegamento per evitare l'effetto Larsen, e non esporre all'umidità. Affidare le riparazioni a personale qualificato.

Qual è l'alimentazione necessaria per questo microfono?

L'HSP 4 richiede un'alimentazione phantom da 4,5 a 15 V. Consuma circa 250 μA.

Il microfono può essere utilizzato all'aperto?

Sì, è progettato per l'uso in interni ed esterni. Tuttavia, assicurarsi che la griglia di protezione sia ben asciutta prima dell'uso per evitare danni.

MANUALE UTENTE HSP 4 SENNHEISER

Istruzioni per l'uso

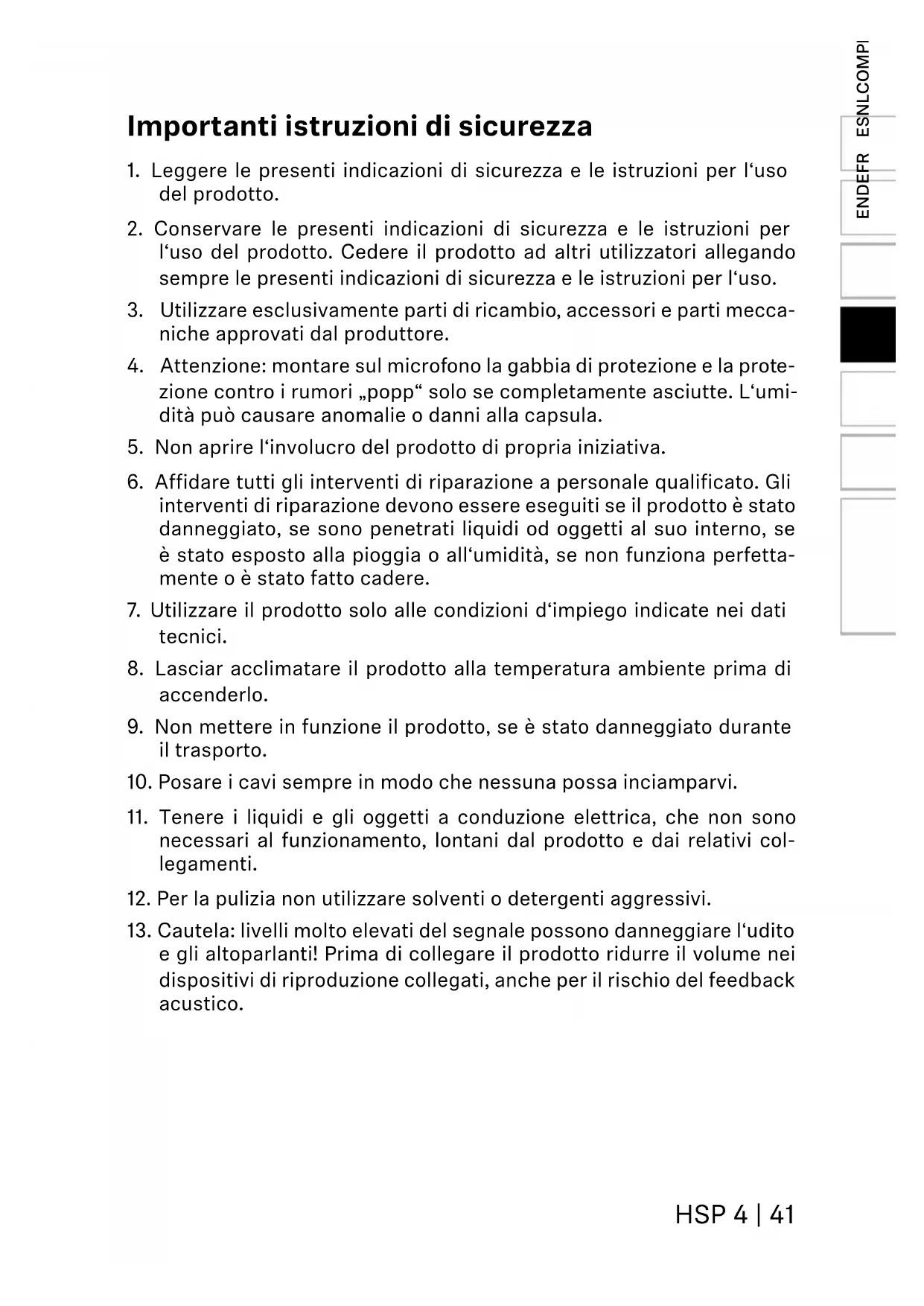

Importantiistruzioni di sicurezza

1. Leggere le presentiindicazioni di sicurezza e le istruzioni per l'uso del prodotto.
2. Conservare le presentiindicazioni di sicurezza e le istruzioni per l'uso del prodotto. Cedere il prodotto ad altri utilizzatori allegando sempre le presentiindicazioni di sicurezza e le istruzioni per l'uso.
3. Utilizzato esclusivamente parti di ricambio, accessori e parti meccaniche approvati dal produttore.
4. Attenzione: montare sul microfono la gabbia di protezione e la protezione contro i rumori „popp“ solo se completamente asciutte. L'umidità cui possa causare anomalie o danni alla capsula.
5. Non après l'involucro del prodotto di propria iniziativa.
6. Affidare tutti gli interventi di riparazione a personale qualificato. Gli interventi di riparazione devono essere eseguite se il prodotto è stato danneggiato, se sono penetrati liquidi od oggetti al suo interno, se è stato esposto alla pioggia o all'umidità, se non funziona perfettamente o è stato fatto cadere.
7. Utilizzare il prodotto solo alle condizioni d'impiego indicate nei dati tecnici.
8. Lasciar acclimatare il prodotto alla temperatura ambiente prima di accenderlo.
9. Non mettere in funzione il prodotto, se è stato danneggiato durante il trasporto.
10. Posare i cavi sempre in modo che nessuna possa inciamparvi.
11. Tenere i liquidi e gli oggetti a conduczione elettrica, che non sono necessari al funzionamento, lontani dal prodotto e dai relativi collegamenti.
12. Per la pulizia non utilizzato solventi o detergenti aggressivi.
13. Cautela: livelli molto elevati del segnale possono danneggiare l'udito e gli altoparanti! Prima di collegare il prodotto ridurre il volume nei dispositivi di riproduzione collegati,anche per il rischio del feedback acustico.

Impiego conforme all'uso previsto

Il prodotto è concepito per l'impiegoo in ambienti interni e in ambienti esterni.

Il prodotto può essere utilizzato a scopi professionali.

Per impiego non conforme all'uso previsto si intende un utilizzo del prodotto diverso da quanto descritto nelle istruzioni per l'uso.

Sennheiser non si assume alcuna responsabilità in caso di uso improprio o impiego non conforme alla destinazione del prodotto, nonché dei prodotti ausiliari/accessori.

Prima della messa in funzione, osservare le disposizioni specifiche del paese di competenza!

In dotazione

• braccio microfono
  staffa
• 5 clip
• tubo di silicone
• cavo di collegamento
• valigetta di plastica con forma ritagliata
• protezione antivento
• Istruzioni per l'uso

Messa in funzione

HSP 4iene consegnato pronto per il funzionamento. É possibile indossare il microfono sulla sinistra o sulla destra.

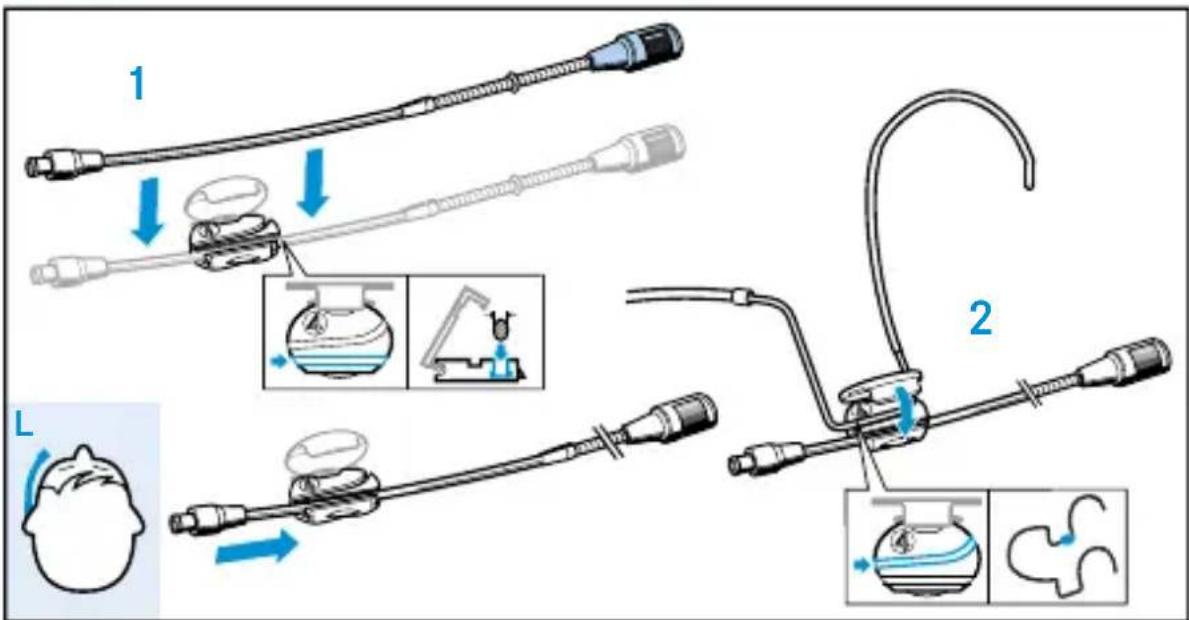

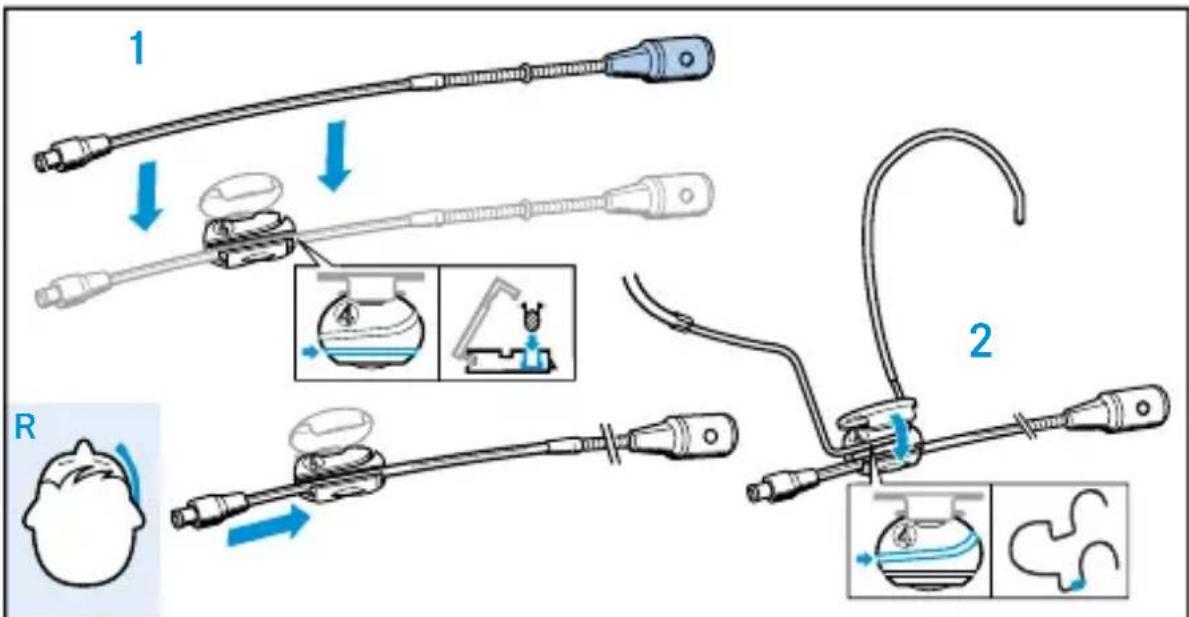

Fissaggio del microfono a destra o sinistra

Sulla staffa è presente una clip per l'utilizzo dei microfoni su entrambi i lati.

AVVISO

Danni al braccio del microfono!

Il braccio del microfono cui rompersi o il suo funzionamento cui essere compromesso, se viene piegato o ruotato.

Regolare il braccio del microfono escludivamente nel modo descritto in quello capitolo.

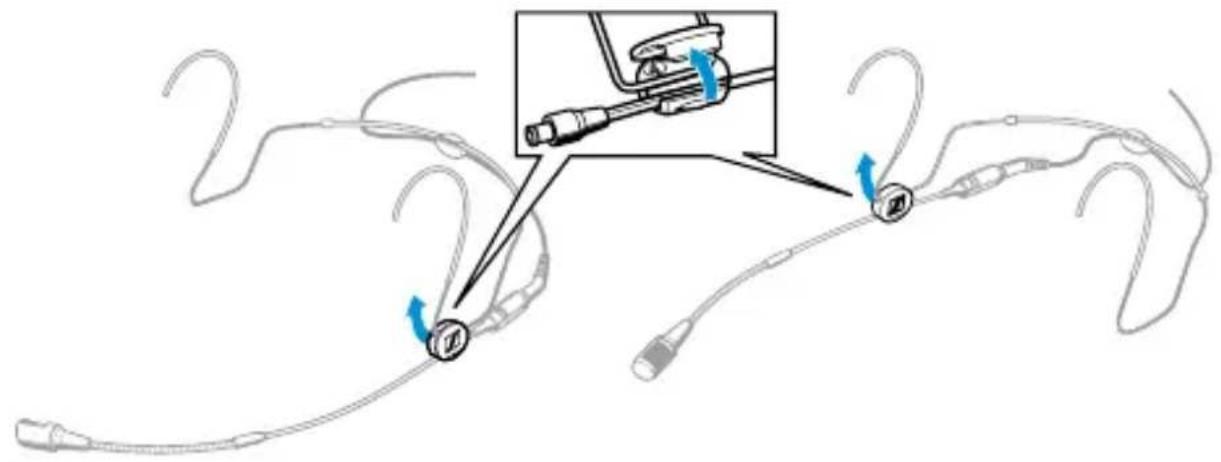

Per rimuovere il braccio del microfono:

Apire la clip sulla staffa.
Estrarre con cautela il braccio del microfono e la staffa alla clip.

Per fissare nuovamente il braccio del microfono:

1 Inserire prima il braccio del microfono e in seguito la staffa nella clip, come molto in figura.
2 Chiudere la clip.

Allineamento di braccio del microfono e staffa

Per raggiungere il massimo comfort possibile e il posizionamento ottimale del microfono, adattare la staffa e il braccio del microfono alle dimensioni della testa.

AVVISO

Danni al braccio del microfono!

Il braccio del microfono più rompersi o il suo funzionamento più essere compromesso, se viene piegato o ruotato.

Eseguire le regolazioni per l'allineamento del braccio del microfono escludivamente sulla staffa e con il collo di cigno flessibile nella parte anteriore del braccio del microfono.

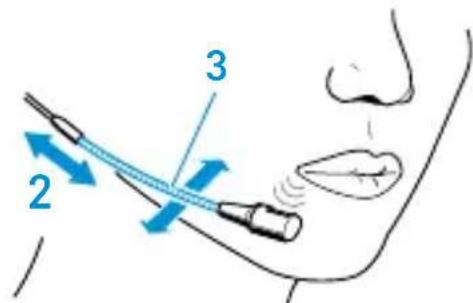

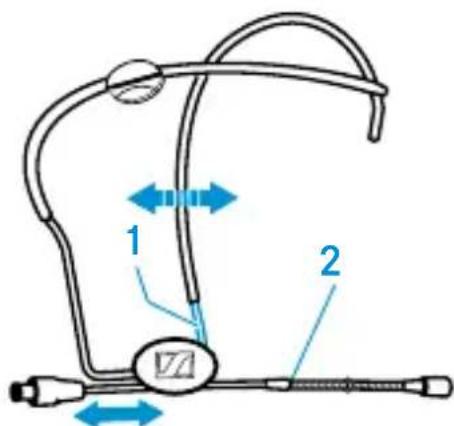

Orientamento del microfono rispetto all'angolo della bocca

Per posizionare il microfono in modo individuale:

Piegare la staffa 1 in corrispondenza della sede della clip, per regolare l'inclinazione del braccio del microfono 2.
Fare scorrere avanti o indietro il braccio del microfono 2 nella clip, in modo che il microfono sia posizionato all'angolo della bocca, come molto in figuraarsi.

Se necessario effettuare regolazioni di precisione con il collo di cigno flessibile 3.

Allineamento della testa del microfono

Note:

Evitare un posizionamento diretto davanti alla bocca, in quanto altrimenti il microfono riprende più fortemente i rumori della respirazione e l'umidità può modificare il suono complessivo.
Assicurarsi che la testa del microfono sia inserita con un "click" udibile.

Osservare rigorosamente la direzione di entrata del microfono.

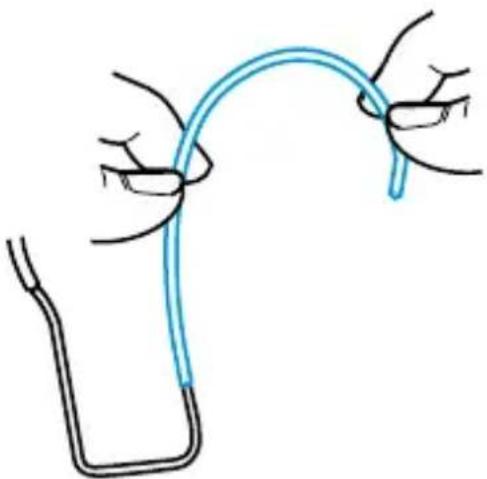

Regolazione della staffa

La staffa è regolabile e consente un posizionamento ottimale.
Modificare la lunghezza con l'estremità posteriore della staffa, per un posizionamento sicuro e comodo.

Se necessario, adattare la staffaagli archi auricolari.

Fissaggio del cavo nel fermacavo

Fissare il cavo del microfono nel supporto posteriori sulla staffa.

Nota:

In caso di impiego della variante di cavo sottile, utilizzare un passacavo per un posizionamento sicuro.

Assistenza e manutenzione

AVVISO

I liquidi possono danneggiare irrimediabilmente l'electronica dell'apparecchio!

La penetrazione di liquidi nell'alloggiamento dell'apparecchio cui possa sare un cortocircuito nell'elettronica.

Per la pulizia dell'apparecchio, utilizzato esclusivamente un panno morbido, leggermente inumidito.

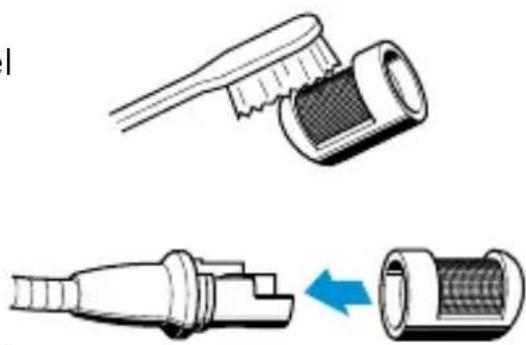

Pulizia della testa del microfono

Estrarre con cautela la testa del microfono alla capsula, per pulirla o sostituirla.

Utilizzare una piccola spazzola (pennello di setole o spazzolino da denti) con isopropanolo.
Spazzolare con cautela la testa del microfono.

Fare asciugare la testa del microfono per circa 1 ora, per permettere all'isopropanolo rimanente di evaporare.

Reinserire la testa del microfono sul braccio del microfono finché non scatta in posizione con un "clic" udibile. Osservare rigorosamente la direzione di entrata del microfono.

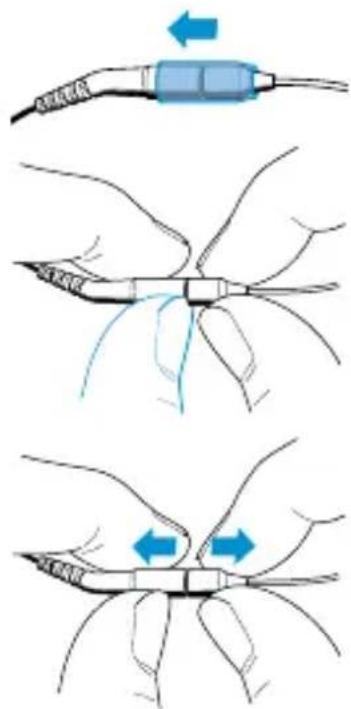

Pulizia dei contatti del cavo di collegamento

In caso di utilizzo quotidiano a causa del sudore possono formarsi depositi di sale sul connettore e sulla presa. Pulire il connettore e la presa con isopropanolo comunamente disponibile in commercio.

Per separare quello collegamento:

Spingere da parte il tubo di silicone.

Spingere un'unghia nell'apertura del collegamento.
Separare il connettore e la presa nella direzione della freccia.

Utilizzare una piccola spazzola (pennello di setole o spazzolino da denti) con isopropanolo.
Spazzolare con cautela il connettore e la presa e rimuovere i depositi di sale.

Pulire il connettore e la presa con isopropanolo, per rimuovere i restanti depositi di sale.

Asciugare il connettore e la presa con un panno morbido o un piccolo pezzo di cotone picchiettando con cautela.
Fare asciugare il connettore e la presa per circa 1 ora, per permettere all'isopropanolo rimanente di evaporare.

Reinserire il tubo di silicone sul connettore
Collegare il connettore alla presa.

Dati tecnici

Campo di frequenza 40 - 20.000 Hz ± 3 dB

Caratteristiche direzionali Cardioide

Impedenza nominale (a 1 kHz) 1 kΩ

Min. impedenza terminale 4,7 kΩ

Sensibilità 4 mV/Pa ±3 dB

Diametro microfono 8,4 mm

Livello di pressione sonora limite 150 dB

Livello del rumore equivalente 37 dB(A)

Corrente assorbita circa 250 μA

Tensione di alimentazione 4,5 - 15 V

Temperatura di esercizio -10 °C - +50 °C

Lunghezza cavo 1,6 m

Diametro braccio microfono 2 mm

Peso 4,8 g

Connettori jack da 3,5 mm o 3 poli

Staffa

Diametro 110 mm

Peso 4,4 g

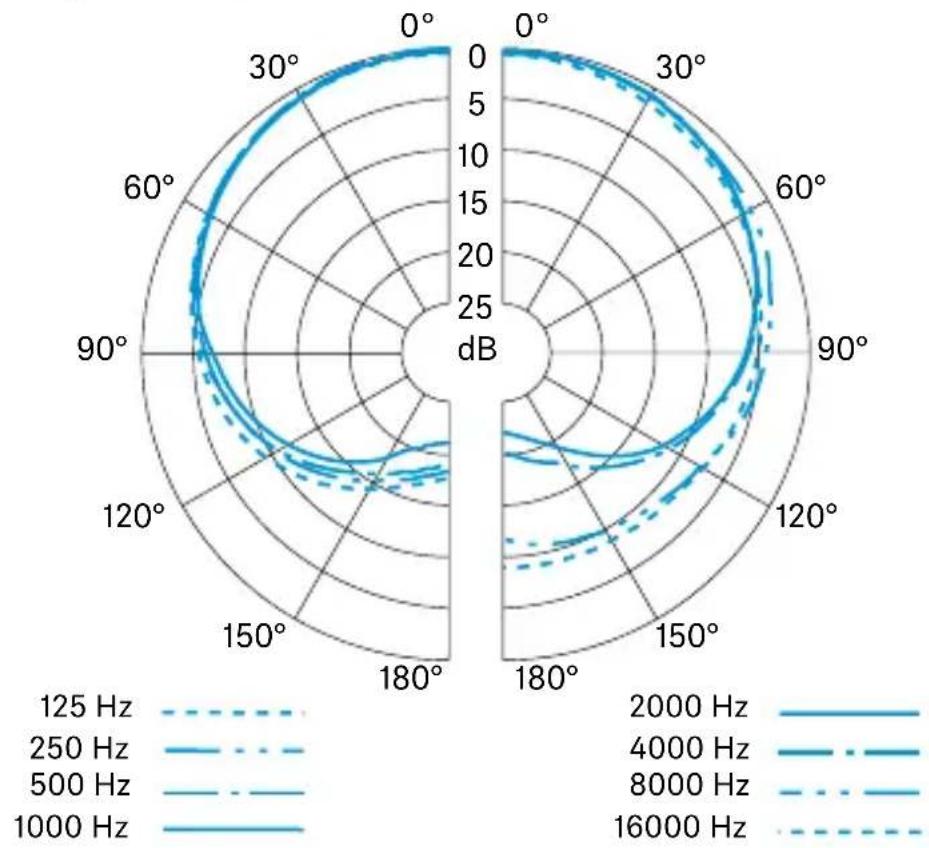

Diagramma polare

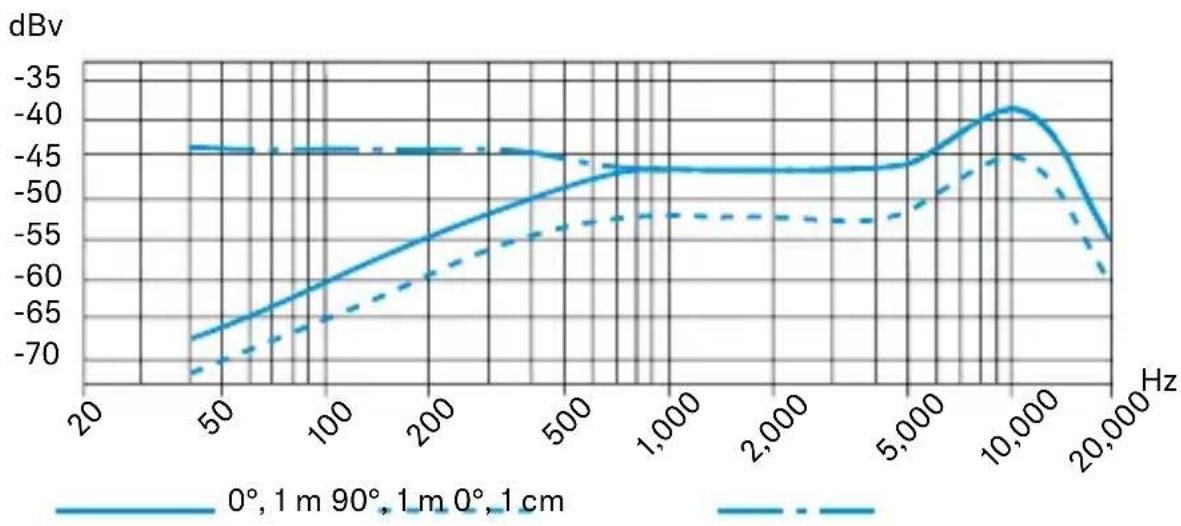

Risposta in frequenza

Dichiarazioni del costruttore

Garanzia

Per quello prodotto Sennheiser electronic SE & Co. KG offre una garanzia di 24 mesi.

Le condizioni di garanzia attualmente valide possono essere consultate sul site Internet www.sennheiser.com oppure presso un centro servizi Sennheiser.

In conformità ai seguenti requisiti

• Direttiva RAEE (2012/19/UE)

Raccolta carta

Raccolta plastica

Indicazioni per lo smaltimento

Il symbolo barrato del bidone dei rifiuti sul prodotto, sulla batteria/ sull'accumulatore (ove applicabile) e/o sulla confezione indica che i prodotti non possono essere smaltiti con i rifiuti domestici, ma, a utilizzato terminato, devono essere smaltiti separatamente. Per quanto riguarda le confezioni, atteneri alla raccolta differenziata vigente nel proprio Paese. Lo smaltimento non conforme dei materiali della confezione vuo nuocere alla salute e all'ambiente.

La raccolta differenziata di apparecchi elettrici ed elettronici vecchi, di batterie/accumulatori (ove applicabile) e confezioni serve a incentivare il riutilizzo e il riciclaggio e a evitare effetti negativi sulla propria salute e sull'ambiente, ad es. causati da sostanze potenzialmente nocive contente in tali prodotti. A utilizzo terminato, conferire gli apparecchi elettrici ed elettronici vecchi e le batterie/gli accumulatorati presso gli impianti di riciclaggio per renderere utilizzabili i materiali riciclabili ed evitare di inquinare l'ambiente.

Se le batterie/gli accumulatorati possono essere estratti nella sua sennere danneggiati irrimidiabilmente, si ha l'obbligo di conferirli in impianti di smaltimento (per l'estrazione sicura di batterie/accumulator i vedi le istruzioni per l'uso del prodotto). Maneggiare con cautela soprattutto le batterie/gli accumulatorati contenti litio, poiché presentano rischi particolari come rischio di incendio e/o di ingestione nel caso delle batterie a bottone. Ridurre il più possibile la generatione di rifiuti derivanti dalle batterie, impiegando batterie con una durata più lunga o accumulatori ricaricabili.

Ulteriori informazioni sul ricericlaggio di questi prodotti sono disponibili presso l'amministrazione comunale locale, i centri di raccolta comunali oppure presso un centro servizi Sennheiser. Gli appearecchi elettrici ed elettronici vecchi possono essere restituiti while presso i distributori che hanno l'obbligo di ritiro. In quello modo si fornisce un importante contributo alla tutela dell'ambiente e della salute pubblica.

Dichiarazione di conformità UE

• Direttiva RoHS (2011/65/UE)
• Direttiva CEM (2014/30/UE)

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
