Tipo di prodotto	Sistema microfonico senza fili
Marchio	Sennheiser
Modello	XSW 1835
Gamme di frequenze	A: 548-572 MHz, B: 614-638 MHz, C: 766-790 MHz, D: 794-806 MHz, E: 821-832 MHz & 863-865 MHz, K: 925-937,5 MHz
Larghezza di banda di commutazione	Fino a 24 MHz
Numero di canali	8 banchi di frequenze con fino a 10 canali preimpostati
Rapporto segnale/rumore	≥ 103 dBA
Distorsione armonica totale	≤ 0,9 %
Principio del ricevitore	Diversità di antenna a commutazione
Risposta in frequenza	50-16 000 Hz (-3 dB)
Tensione di uscita BF	Jack 6,3 mm asimmetrico: +6 dBu, XLR simmetrico: +12 dBu
Alimentazione del ricevitore	12 V / 300 mA (tramite alimentatore fornito)
Dimensioni del ricevitore	Circa 200 x 42 x 127 mm
Peso del ricevitore	Circa 340 g
Tipo di trasmettitore	SK-XSW (a clip) o SKM-XSW (a mano)
Potenza di uscita HF	10 mW
Alimentazione del trasmettitore	2 pile AA 1,5 V
Autonomia	Circa 10 ore
Tipo di capsula	Dinamica
Direttività	Cardioide
Garanzia	24 mesi
Materiale del corpo	ABS robusto
Intervallo di temperatura di funzionamento	0 °C a +40 °C
Intervallo di temperatura di stoccaggio	-20 °C a +70 °C
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare l'umidità.
Sicurezza	Utilizzare solo le pile raccomandate, non esporre all'acqua.
Ricambi e riparabilità	Contattare un centro di assistenza autorizzato Sennheiser.

Domande frequenti - XSW 1835 SENNHEISER

Come sincronizzare il trasmettitore con il ricevitore?

Utilizzare la funzione di sincronizzazione automatica tramite il pulsante sync sul ricevitore. Posizionare il trasmettitore vicino e premere sync. La comunicazione avviene in 2,4 GHz.

Quali pile utilizzare per il trasmettitore?

Utilizzare due pile AA da 1,5 V. Si consigliano pile alcaline per un'autonomia ottimale di circa 10 ore.

Qual è la portata del sistema?

La portata dipende dalle condizioni ambientali, ma in uso tipico può raggiungere fino a 30 metri in visibilità diretta.

Come selezionare una frequenza libera?

Il ricevitore offre 8 banchi di frequenze con 10 canali preimpostati ciascuno. Utilizzare la funzione di scansione automatica per trovare un canale libero.

Posso utilizzare più microfoni XSW 1835 contemporaneamente?

Sì, è possibile utilizzare fino a 8 trasmettitori contemporaneamente, a patto di impostarli su canali diversi nello stesso banco.

Come pulire il microfono?

Pulire la griglia e il corpo con un panno morbido e asciutto. Per le macchie ostinate, utilizzare un panno leggermente umido e asciugare immediatamente.

Cosa fare in caso di rumore o interferenze?

Verificare di utilizzare un canale libero. Allontanare il ricevitore da fonti di interferenza come router Wi-Fi. Regolare lo squelch se necessario.

Qual è il tipo di connettore del ricevitore?

Il ricevitore dispone di un'uscita jack 6,3 mm asimmetrica e di un'uscita XLR simmetrica. È possibile commutare il livello Line/Mic.

Come sostituire la capsula del microfono?

La capsula dell'SKM-XSW è intercambiabile. Svitare delicatamente la griglia e sostituire la capsula con un'altra compatibile della serie XSW.

Questo sistema è compatibile con altre marche?

Il ricevitore e il trasmettitore sono progettati per funzionare insieme. Non è garantita la compatibilità con altri sistemi senza fili.

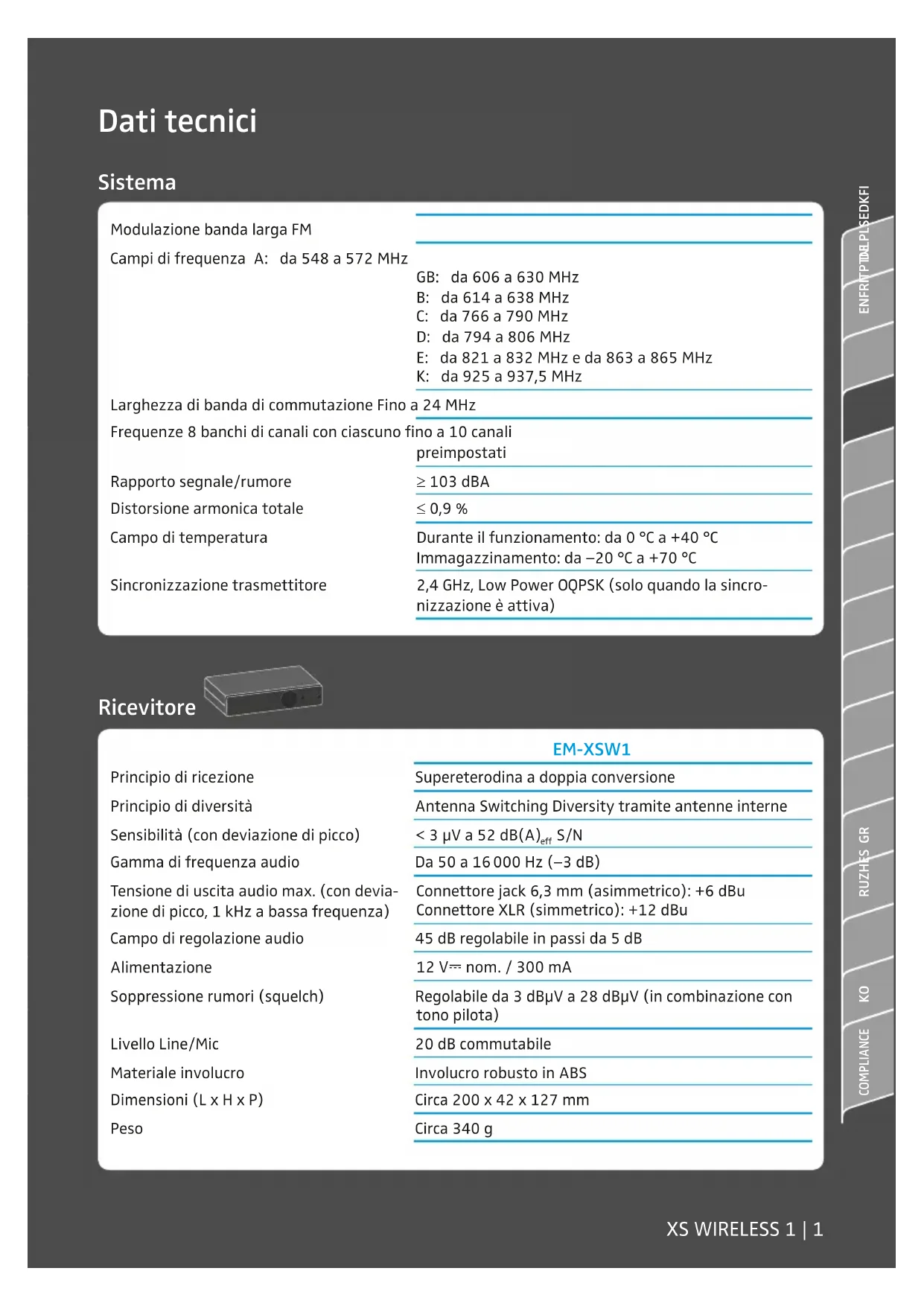

MANUALE UTENTE XSW 1835 SENNHEISER

Modulazione banda larga FM

Campi di frequenza A: da 548 a 572 MHz

GB: da 606 a 630 MHz

B: da 614 a 638 MHz

C: da 766 a 790 MHz

D: da 794 a 806 MHz

E: da 821 a 832 MHz e da 863 a 865 MHz

K: da 925 a 937,5 MHz

Larghezza di banda di commutazione Fino a 24 MHz

Frequenze 8 banchi di canali con ciascuno fino a 10 canali preimpostati

Rapporto segnale/rumore

≥ 103 dBA

Distorsione armonica totale

≤ 0,9 %

Campo di temperatura

Durante il funzionamento: da 0 °C a +40 °C Immagazzinamento: da -20 °C a +70 °C

Sincronizzazione trasmettitore

2,4 GHz, Low Power OQPSK (solo quando la sincronizzazione è attiva)

Ricevitore

EM-XSW1

Principio di ricezione	Supereterodina a doppia conversione
Principio di diversità	Antenna Switching Diversity tramite antenne interne
Sensibilità (con deviazione di picco)	< 3 μV a 52 dB(A) eff S/N
Gamma di frequenza audio	Da 50 a 16 000 Hz (-3 dB)
Tensione di uscita audio max. (con deviazione di picco, 1 kHz a bassa frequenza)	Connettore jack 6,3 mm (asimmetrico): +6 dBuConnettore XLR (simmetrico): +12 dBu
Campo di regolazione audio	45 dB regolabile in passi da 5 dB
Alimentazione	12 V--- nom. / 300 mA
Soppressione rumori (squelch)	Regolabile da 3 dBμV a 28 dBμV (in combinazione con tono pilota)
Livello Line/Mic	20 dB commutabile
Materiale involucro	Involucro robusto in ABS
Dimensioni (L x H x P)	Circa 200 x 42 x 127 mm
Peso	Circa 340 g

Trasmettitore

SK-XSW

e 825

SKM-XSW

e 835

Potenza in uscita HF 10 mW

Gamma di frequenza audio da 50 a 16 000 Hz (Line)	da 80 a	da 80 a
da 80 a 16 000 Hz (Mic)	14000 Hz	16000 Hz

Ingresso audio Presa jack 3,5 mm –

Tensione di ingresso max. (Mic/Line) con 3 % di distorsione armonica

tip. 1,5 VRMS Mic/ tip. 2,6 VRMS Line @ -30 dB Gain

Alimentazione 2 batterie, tipo AA, 1,5 V 2 batterie, tipo AA, 1,5 V

Tempo di funzionamento circa 10 ore

Tipo di microfono – dinamico

Sensibilità d'ingresso capsula – 1,5 mV/Pa

Caratteristiche direzionali – cardioide

Campo di regolazione sensibilità trasmettitore da 0 a -30 dB regolabile in passi da 10 dB

Materiale involucro ABS robusto

Peso circa 95 g circa 245 g

Microfoni

Principio del convertitore

ME 2-2	ME 3-II	e 908T
condensatore, prepolarizzato	condensatore, prepolarizzato	condensatore, prepolarizzato
6 mV/Pa	0,6 mV/Pa
omnidirezionale	cardioide	cardioide
130 dB	150 dB	147 dB

Sensibilità 20 mV/Pa

1,6 mV/Pa	0,6 mV/Pa
omnidirezionale	cardioide	cardioide
130 dB	150 dB	147 dB

Caratteristiche direzionali

Livello max. di pressione acustica

Alimentatore NT 12-5CW

Tensione d'ingresso nominale da 100 a 240 V\~

Frequenza di rete 50 o 60 Hz

Corrente di ingresso ≤ 200 mA

Tensione nominale d'uscita 12 V---

Corrente d'uscita ≤ 500 mA

Potenza assorbita in stand-by ≤ 0,075 W @230 V AC

≤ 0,1 W @115 V AC

Classe di efficienza energetica DoE Level VI

Campo di temperatura da 0 °C a +40 °C

Temperatura di da -20°C a +60 °C

immagazzinamento

Umidità relativa dell'aria max. 95%

Peso (senza adattatore) circa 65 g

Lunghezza del cavo circa 1,83 m

Disposizione degli attacchi

EM-XSW1

Connettore jack mono 6,3 mm Connettore XLR-3

SK-XSW

Connettore jack 3,5 mm

Dichiarazioni del costruttore

Garanzia

Per questo prodotto Sennheiser electronic GmbH & Co. KG offre una garanzia di 24 mesi. Le condizioni di garanzia attualmente valide possono essere consultate sul sito Internet www.sennheiser.com oppure presso un centro servizi Sennheiser.

In conformità alle seguenti prescrizioni

• Direttiva RAEE (2012/19/UE)

- Direttiva sulle batterie (2013/56/UE & 2006/66/UE)

Indicazioni per lo smaltimento

Il simbolo barrato del bidone dei rifiuti su ruote, presente sul prodotto o sulle relative pile/batterie e/o confezione, indica che, a utilizzo terminato, i prodotti non possono essere smaltiti con i rifiuti domestici, ma devono essere conferiti in impianti di smaltimento separati. Per quanto riguarda le confezioni, osservare le disposizioni di legge in materia di raccolta differenziata vigenti nel proprio Paese.

Ulteriori informazioni sul riciclo dei presenti prodotti sono disponibili presso la propria amministrazione comunale, nei punti di raccolta o ritiro o presso il centro servizi Sennheiser di fiducia.

La raccolta differenziata di apparecchi elettrici ed elettronici vecchi, di pile/batterie e confezioni serve a incentivare il riutilizzo e/o la valorizzazione dei materiali e a evitare effetti negativi causati, ad es., da sostanze potenzialmente dannose contenute in essi. In tal modo si dà un importante contributo alla tutela dell'ambiente e della salute.

Conformità CE

• CE

• Direttiva RoHS (2011/65/UE)
• Direttiva CEM (2014/30/UE)
- Direttiva sulla bassa tensione (2014/35/UE)

Il fabbricante, Sennheiser electronic GmbH & Co. KG, dichiara che il tipo di apparecchiatura radio XS WIRELESS 1 (composto da SKM-XSW, SK-XSW e EM-XSW1) è conforme alla direttiva 2014/53/UE.

La dichiarazione è disponibile in Internet sul sito www.sennheiser.com/download. Prima della messa in funzione, osservare le disposizioni specifiche del Paese di competenza.

Per informazioni sulle omologazioni e sulle certificazioni consultare il capitolo „Compliance“.
