MANUAL DE UTILIZADOR XSW 1835 SENNHEISER

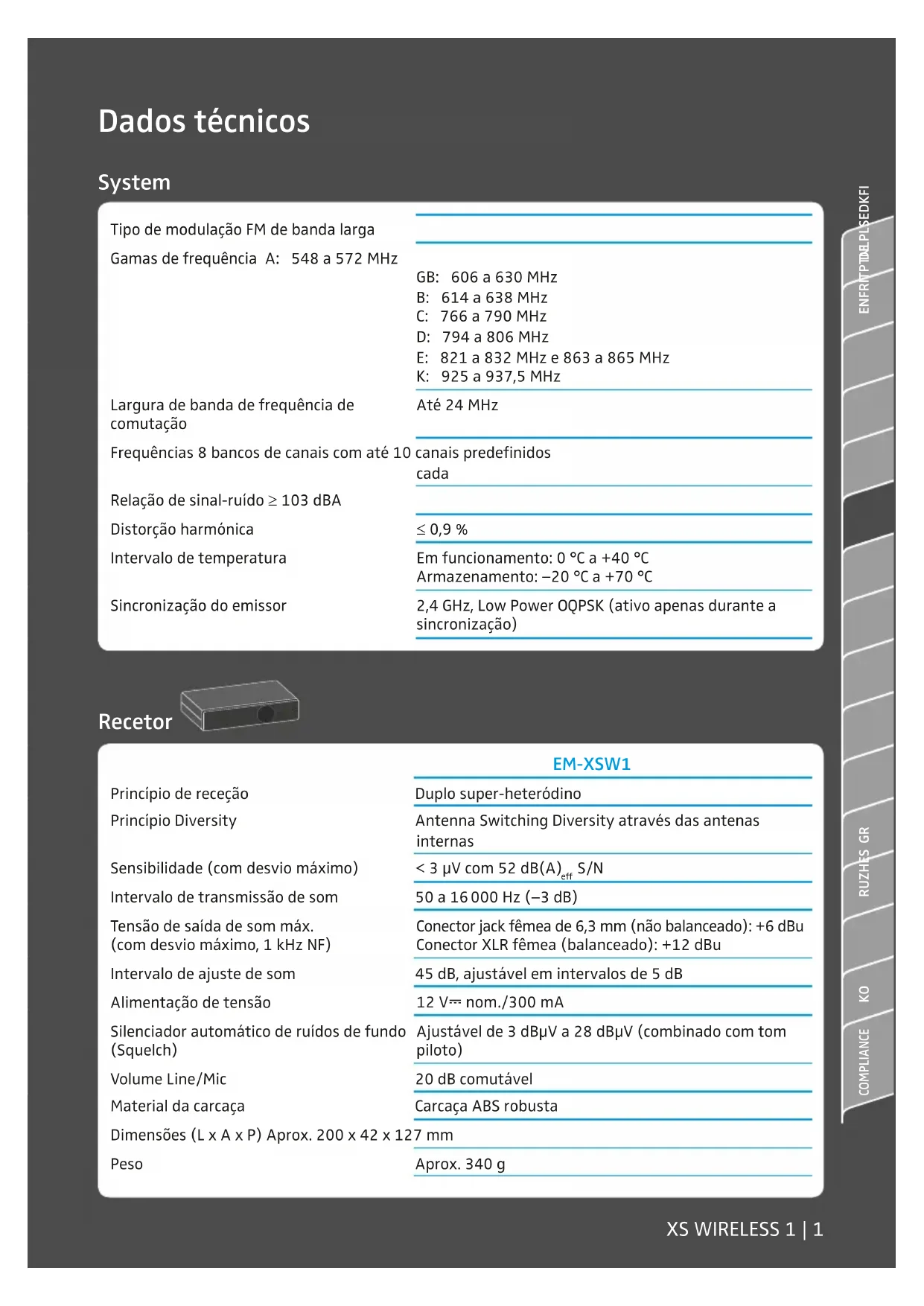

Peso (sin adaptador) aprox. 65 g

Tipo de modulação FM de banda larga
Gamas de frequência A: 548 a 572 MHz	GB: 606 a 630 MHzB: 614 a 638 MHzC: 766 a 790 MHzD: 794 a 806 MHzE: 821 a 832 MHz e 863 a 865 MHzK: 925 a 937,5 MHz
Largura de banda de frequência de comutação	Até 24 MHz
Frequências 8 bancos de canais com até 10 canais predefinidos cada
Relação de sinal-ruído ≥ 103 dBA
Distorção harmónica	≤ 0,9 %
Intervalo de temperatura	Em funcionamento: 0 °C a +40 °CArmazenamento: -20 °C a +70 °C
Sincronização do emissor	2,4 GHz, Low Power OQPSK (ativo apenas durante a sincronização)

Recetor

	EM-XSW1
Principio de receção	Duplo super-heteródino
Principio Diversity	Antenna Switching Diversity através das antenas internas
Sensibilidade (com desvio máximo)	< 3 μV com 52 dB(A) _eff S/N
Intervalo de transmissão de som	50 a 16 000 Hz (-3 dB)
Tensão de saída de som máx.(com desvio máximo, 1 kHz NF)	Conector jack fêmea de 6,3 mm (não balanceado): +6 dBuConector XLR fêmea (balanceado): +12 dBu
Intervalo de ajuste de som	45 dB, ajustável em intervalos de 5 dB
Alimentação de tensão	12 V= nom./300 mA
Silenciador automático de ruídos de fundo(Squelch)	Ajustável de 3 dBμV a 28 dBμV (combinado com tom piloto)
Volume Line/Mic	20 dB comutável
Material da carcaça	Carcaça ABS robusta
Dimensões (L x A x P) Aprox. 200 x 42 x 127 mm
Peso	Aprox. 340 g

Emissor

SK-XSW

SKM-XSW

e 825

e 835

Potência de saída de RF 10 mW

Intervalo de transmissão

de som

50 a 16 000 Hz (Line)

80 a 16 000 Hz (Mic)

80 a 14000 Hz 80 a 16000 Hz

Entrada de áudio Conector jack fêmea de

3,5 mm

Tensão de entrada máx.

(Mic/Line) com 3 % de distorção

Alimentação de tensão 2 pilhas de 1,5 V, tipo AA 2 pilhas de 1,5 V, tipo AA

Tempo de funcionamento Aprox. 10 horas

Tipo de microfone – Dinâmico

Intervalo de ajuste da sensibilidade do emis

Ajustável de 0 a -30 dB em intervalos de 10 dB

Material da carcaça

ABS robusto

Dimensões

Aprox. 71 x 96 x 28 mm

(L × A × P)

Aprox. 260 x 50 mm

(C × ∅)

Peso

Aprox. 95 g

Aprox. 245 g

Microfones

ME 2-2

ME 3-II

e 908T

Principio do conversor

Condensador, permanentemente polarizado

Condensador, permanentemente polarizado

Condensador, permanentemente polarizado

Sensibilidade

20 mV/Pa

1,6 mV/Pa

0,6 mV/Pa

Característica direcional

Omnidirecional

Cardioide

Cardioide

Nível máx. de pressão sonora

130 dB

150 dB

147 dB

Tensão de entrada nominal 100 a 240 V\~

Frequência de rede 50 ou 60 Hz

Corrente de entrada ≤ 200 mA

Tensão de saída nominal 12 V---

Corrente de saide ≤ 500 mA

Consumo de potência em ≤ 0.075 W @230 V AC

standby ≤ 0.1 W @115 V AC

Classe de eficiência energética DoE Level VI

Intervalo de temperatura 0 °C a +40 °C

Temperatura de armazenamento -20 °C a +60 °C

Humidade relativa do ar Máx. 95 %

Peso (sem adaptador) Aprox. 65 g

Comprimento do cabo Aprox. 1,83 m

Pinagem

EM-XSW1

Conector jack macho mono de 6,3 mm Conector XLR-3

SK-XSW

Conector jack macho de 3,5 mm

Declarações do fabricante

Garantia

A Sennheiser electronic GmbH & Co. KG assume uma garantia de 24 meses para este produto. As condições de garantia atuais encontram-se disponíveis no nosso site da Internet www.sennheiser.com ou junto do seu distribuidor Sennheiser.

Em conformidade com as seguintes diretivas

• Diretiva REEE (2012/19/UE)

- Diretiva relativa às pilhas (2013/56/UE & 2006/66/UE)

Indicações sobre a eliminação

O símbolo do contentor de lixo com rodas barrado com uma cruz que se encontra no produto, na pilha/bateria e/ou na embalagem, alerta-o para o facto de que estes produtos não podem ser eliminados no lixo doméstico normal no fim da sua vida útil, mas devem ser eliminados separadamente. Para as embalagens, por favor, respeite as prescrições legais em vigor no seu país sobre a separação de resíduos.

Obtenha mais informações sobre a reciclagem destes produtos junto da câmara municipal, do centro ou ponto de recolha local ou do seu parceiro Sennheiser.

A recolha separada de aparelhos elétricos e eletrónicos antigos, pilhas/baterias e embalagens serve para promover a reciclagem e/ou reutilização e evitar efeitos negativos causados, por exemplo, por substâncias potencialmente nocivas. Assim, contribui significativamente para a proteção do ambiente e da saúde.

Conformidade CE

• C€

• Diretiva RoHS (2011/65/UE)
• Diretiva CEM (2014/30/UE)
- Diretiva «Baixa tensão» (2014/35/UE)

O abaixo assinado Sennheiser electronic GmbH & Co. KG declara que o presente tipo de equipamento de rádio XS WIRELESS 1 (composto por SKM-XSW, SK-XSW e EM-XSW1) está em conformidade com a Diretiva 2014/53/UE.

A declaração encontra-se disponível no nosso site da Internet www.sennheiser.com/download. Antes da colocação em funcionamento, observe as prescrições específicas do país.

As informações sobre as homologações e as certificações podem ser consultadas no capítulo „Compliance“.
