사용 설명서 XSW 1835 SENNHEISER

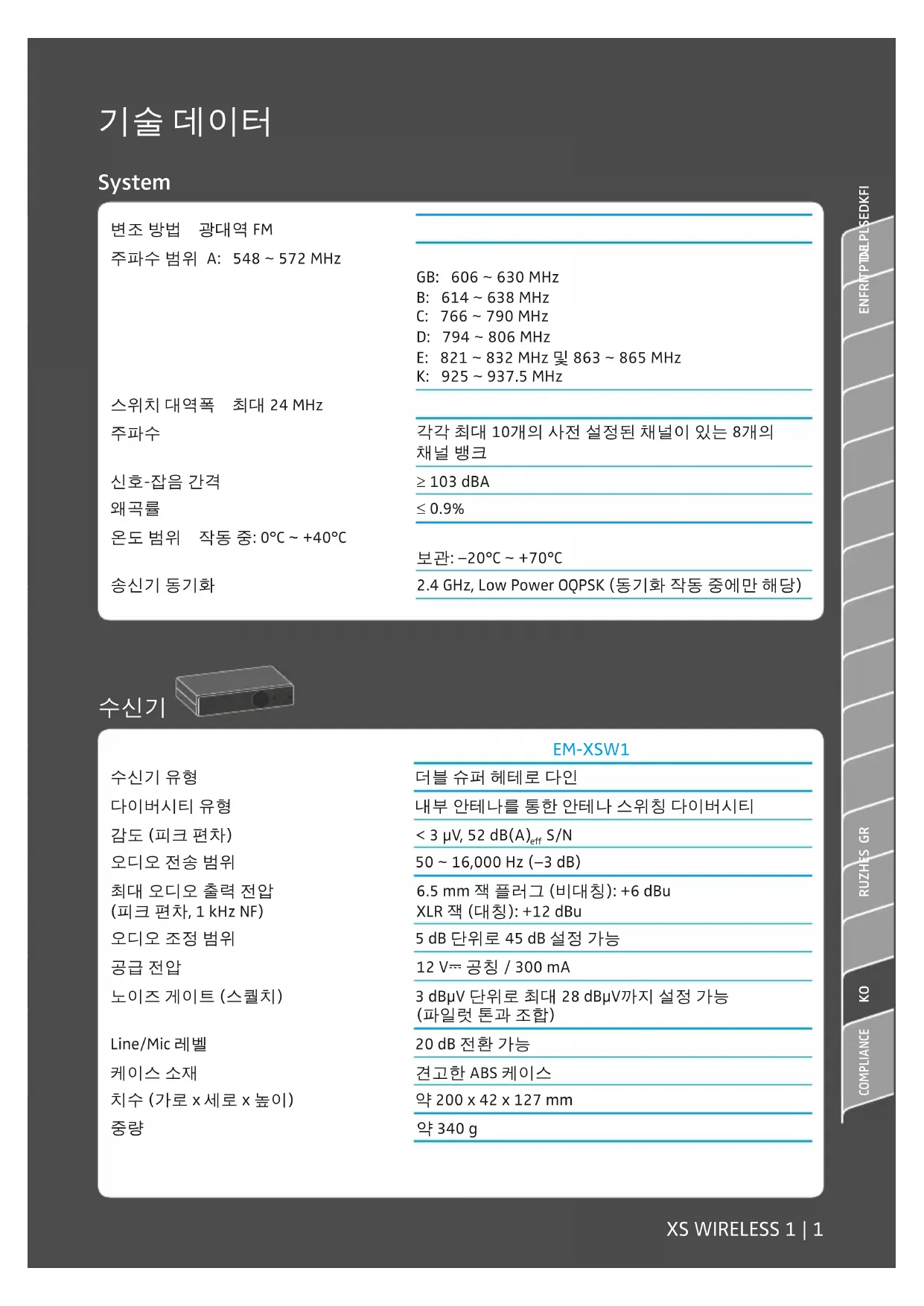

변조 방법 광대역 FM
주파수 범위 A: 548 ~ 572 MHz	GB: 606 ~ 630 MHzB: 614 ~ 638 MHzC: 766 ~ 790 MHzD: 794 ~ 806 MHzE: 821 ~ 832 MHz 및 863 ~ 865 MHzK: 925 ~ 937.5 MHz
스위치 대역폭 최대 24 MHz
주파수	각각 최대 10개의 사전 설정된 채널이 있는 8개의채널 백크
신호-잡음 간격	≥ 103 dBA
왜곡률	≤ 0.9%
온도 범위 작동 중: 0°C ~ +40°C	보관: -20°C ~ +70°C
송신기 동기화	2.4 GHz, Low Power OQPSK (동기화 작동 중에만 해당)

수신기

	EM-XSW1
수신기 유형	더블 슈퍼 헤테로 다인
다이버시티 유형	내부 안테나를 통한 안테나 스위칭 다이버시티
감도 (피크 편차)	< 3 μV, 52 dB(A) _eff S/N
오디오 전송 범위	50 ~ 16,000 Hz (-3 dB)
최대 오디오 출력 전압(피크 편차, 1 kHz NF)	6.5 mm 잙 플러그 (비대칭): +6 dBuXLR 잙 (대칭): +12 dBu
오디오 조정 범위	5 dB 단위로 45 dB 설정 가능
공급 전압	12 V--- 공칭 / 300 mA
노이즈 게이트 (스콜치)	3 dBμV 단위로 최대 28 dBμV까지 설정 가능(파일 Len 톤과 조합)
Line/Mic 레벨	20 dB 전환 가능
케이스 소재	견고한 ABS 케이스
치수 (가로 x 세로 x 높이)	약 200 x 42 x 127 mm
중량	약 340 g

송신기

SK-XSW

SKM-XSW

e 825

e 835

HF OUT PUT 출력 10 mW

오디오 전송 범위

50 \~ 16,000 Hz (Line)

80 \~ 14,000 Hz 80 \~ 16,000 Hz

80 \~ 16,000 Hz (Mic)

오디오 입력

3.5mm플러그 잙

一

최대 입력 전압

타입 1.5 V _RMS Mic/

(Mic/Line), 왜곡율 3%

타입 2.6 V _RMS Line

@ -30 dB Gain

공급 전압

2개의 건전지, 타입 AA, 1.5 V

2개의 건전지, 타입 AA, 1.5 V

작동 시간 약10시간

마이크 타입 -

동적

입력 감도 캡슐 -1.5 mV/Pa

방향 특성 -

결절

송신기 감도 조정 범위

0\~ -30 dB,10 dB 단위로 설정 가능

케이스 소재

견고한 ABS

치수

약 71 x 96 x 28 mm

(가로 x 세로 x 높이)

약 260×50mm

(L × ∅)

중량

약 95 g

약 245 g

마이크

ME 2-2

ME 3-II

e 908T

컨버터 유형

콘덴서, 영구 편향

콘덴서, 영구 편향

콘덴서, 영구 편향

감도

20 mV/Pa

1.6 mV/Pa

0.6 mV/Pa

방향 특성

물

결절

결절

최대 음압 레벨

130 dB

150 dB

147 dB

전원 부품 NT 12-5CW

공칭 입력 전압 100\~240 V-

전원 주파수 50 또는 60 Hz

입력 전류 ≤200 mA

정격 출력 전압

출력 전류 ≤500 mA

대기 전력 소비

에너지 효율 등급

온도 범위 0°C\~+45°C

보관 온도 -20°C\~+60°C

상대 습도 최대 95%

무게(어댑터 제외)

케이블 길이 약 1.83 m

12 V=

≤ 0.075 W @230 V AC

≤ 0.1 W @115 V AC

DoE Level VI

약 65 g

책 할당

EM-XSW1

6.3 mm 모노 잙 플러그

XLR-3 잙

SK-XSW

3.5mm 잙 플러그

Sennheiser electronic GmbH & Co. KG는 24개월 동안 이 제품에 대한 품질을 보장합니다. 현재 유효한 보증 조건은 www.sennheiser.com 또는 Sennheiser 상담원을 통해 확인할 수 있습니다.

다음의 요건을 준수합니다.

• WEEE 지침 (2012/19/EU)

-배터리 지침(2013/56/EU & 2006/66/EU)

폐기 지침

바퀴 달린 쓰레기통에 엑스 표시된 기호가 있는 제품이나 배터리 또는 포장의 경우, 이 제품 수명이 다했을 때 가정용 쓰레기로 폐기해서는 안 되며 별도의 폐기업체에 전달해야 합니다. 포장재의 경우 해당 국가의 쓰레기 분리 수거 규정에 따라 폐기하십시오.

이 제품의 재활용에 관한 자세한 정보는 구청이나 지역 수거업체 또는 Sennheiser 파트너에 문의하십시오.

전기전자 폐기기나 배터리 또는 포장의 분리 수거는 재사용 및 재활용 촉진에 도움이 되며 잠재적으로 들어 있는 유해물질 등으로 인한 부정적인 효과를 방지하는 데 도움이 됩니다. 이에 분리 수거를 하면 환경과 인체 보호에 기여를 하는 것입니다.

CE 적합성 선언

· C€

• RoHS 지침 (2011/65/EU)
• EMV 지침 (2014/30/EU)
-저전압 지침(2014/35/EU)

이에 Sennheiser electronic GmbH & Co. KG는 SKM-XSW, SK-XSW 및 EM-XSW1으로 구성된 무선기기 모델 XS WIRELESS 10| 2014/53/EU 지침에 부합함을 선언합니다.

이 선언서는 www.sennheiser.com/download에 수록되어 있습니다. 처음 사용하기 전, 국내의 규정에 유의하십시오.

승인 및 인증에 대한 정보는 "Compliance" 장을 참조하십시오.
