BEDIENUNGSANLEITUNG XSW 1835 SENNHEISER

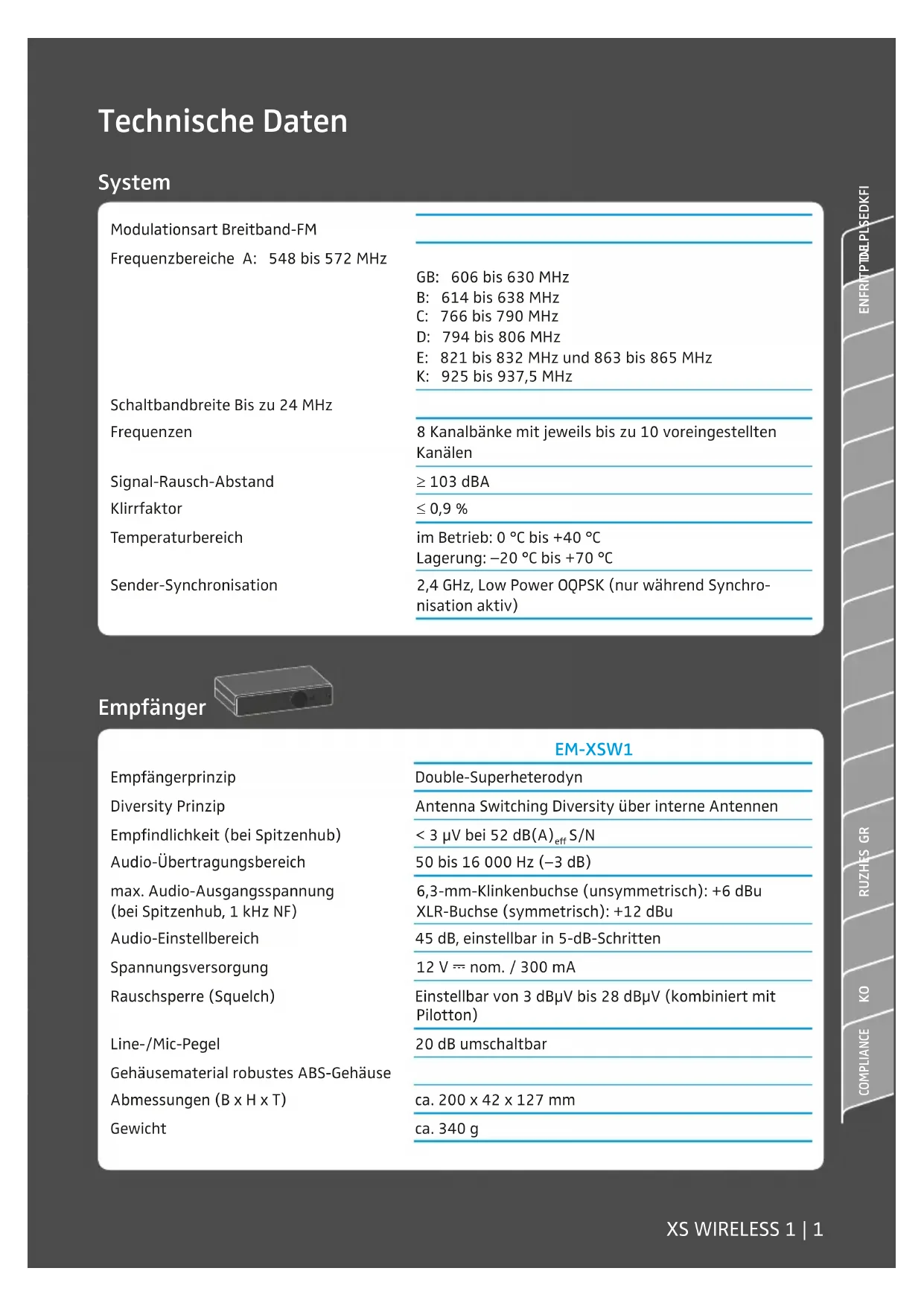

Frequenzbereiche A: 548 bis 572 MHz

GB: 606 bis 630 MHz

B: 614 bis 638 MHz

C: 766 bis 790 MHz

D: 794 bis 806 MHz

E: 821 bis 832 MHz und 863 bis 865 MHz

K: 925 bis 937,5 MHz

Schaltbandbreite Bis zu 24 MHz

Frequenzen

8 Kanalbänke mit jeweils bis zu 10 voreingestellten Kanälen

Signal-Rausch-Abstand

≥ 103 dBA

Klirrfaktor

≤ 0,9 %

Temperaturbereich

im Betrieb: 0 °C bis +40 °C

Lagerung: -20^ bis +70^

Sender-Synchronisation

2,4 GHz, Low Power OQPSK (nur während Synchronisation aktiv)

Empfänger

EM-XSW1

Empfängerprinzip	Double-Superheterodyn
Diversity Prinzip	Antenna Switching Diversity über interne Antennen
Empfindlichkeit (bei Spitzenhub)	< 3 μV bei 52 dB(A) _eff S/N
Audio-Übertragungsbereich	50 bis 16 000 Hz (-3 dB)
max. Audio-Ausgangsspannung (bei Spitzenhub, 1 kHz NF)	6,3-mm-Klinkenbuchse (unsymmetrisch): +6 dBuXLR-Buchse (symmetrisch): +12 dBu
Audio-Einstellbereich	45 dB, einstellbar in 5-dB-Schritten
Spannungsversorgung	12 V --- nom. / 300 mA
Rauschsperre (Squelch)	Einstellbar von 3 dBμV bis 28 dBμV (kombiniert mit Pilotton)
Line-/Mic-Pegel	20 dB umschaltbar
Gehäusematerial robustes ABS-Gehäuse
Abmessungen (B x H x T)	ca. 200 x 42 x 127 mm
Gewicht	ca. 340 g

Sender

SK-XSW

SKM-XSW

e 825

e 835

HF-Ausgangsleistung 10 mW

Audio-Übertragungsbereich 50 bis 16 000 Hz (Line) 80 bis 14000 Hz 80 bis 16000 Hz 80 bis 16 000 Hz (Mic)

Audio-Eingang 3,5-mm-Klinkenbuchse –

Max. Eingangsspannung (Mic/Line) bei 3 % Klirrfaktor

typ. 1,5 V _RMS Mic/

typ. 2,6 V _RMS Line

@ -30 dB Gain

Spannungsversorgung 2 Batterien, Typ AA, 1,5 V 2 Batterien, Typ AA, 1,5 V

Betriebszeit ca. 10 Stunden

Mikrofontyp – Dynamisch

Eingangsempfindlichkeit Kapsel – 1,5 mV/Pa

Richtcharakteristik

Niere

Einstellbereich Sender- empfindlichkeit

0 bis -30 dB einstellbar in 10 dB Schritten

Gehäusematerial

robustes ABS

Abmessungen

ca. 71 x 96 x 28 mm

(B × H × T)

ca. 260 x 50 mm

(L × ∅)

Gewicht

ca. 95 g

ca. 245 g

Mikrofone

Wandlerprinzip

ME 2-2

ME 3-II

e 908T

Kondensator, dauerpolarisiert

Kondensator, dauerpolarisiert

Kondensator, dauerpolarisiert

Empfindlichkeit

20 mV/Pa

1,6 mV/Pa 0,6 mV/Pa

Richtcharakteristik

Kugel

Niere

Niere

Max. Schalldruckpegel

130 dB

150 dB

147 dB

Netzteil NT 12-5CW

Nenneingangspannung 100 bis 240 V\~

Netzfrequenz 50 oder 60 Hz

Eingangsstrom

$$ \leq 2 0 0 \mathrm{mA} $$

Nennausgangsspannung

$$ 1 2 \mathrm{V} = $$

Ausgangsstrom ≤ 500 mA

Stand-by-Leistungsaufnahme ≤ 0,075 W @230 V AC

$$ \leq 0, 1 \mathrm{W} @ 1 1 5 \mathrm{VAC} $$

Energie-Effizienz-Klasse DoE Level VI

Temperaturbereich

$$ 0 ^ {\circ} \mathrm{C} \text { bis } + 4 0 ^ {\circ} \mathrm{C} $$

Lagertemperatur

$$ - 2 0 ^ {\circ} \mathrm{C} \text { bis } + 6 0 ^ {\circ} \mathrm{C} $$

Relative Luftfeuchte

$$ \max. 95 \% $$

Gewicht (ohne Adapter)

$$ \mathrm{ca.} 6 5 \mathrm{g} $$

Kabellänge

$$ \mathrm{ca.} 1, 8 3 \mathrm{m} $$

Steckerbelegung

EM-XSW1

6,3-mm-Mono-Klinkenstecker XLR-3-Stecker

SK-XSW

3,5-mm-Klinkenstecker

Herstellererklärungen

Garantie

Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantiebedingungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser-Partner beziehen.

In Übereinstimmung mit folgenden Anforderungen

- Batterierichtlinie (2013/56/EU & 2006/66/EU)

• WEEE-Richtlinie (2012/19/EU)

Hinweise zur Entsorgung

Das Symbol der durchgestrichenen Mülltonne auf Rädern auf Produkt, Batterie/Akku und/oder Verpackung weist Sie darauf hin, dass diese Produkte am Ende ihrer Lebensdauer nicht über den normalen Hausmüll entsorgt werden dürfen, sondern einer separaten Entsorgung zuzuführen sind. Für Verpackungen beachten Sie bitte die gesetzlichen Vorschriften zur Abfalltrennung in Ihrem Land.

Weitere Informationen zum Recycling dieser Produkte erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Sammel- oder Rücknahmestellen oder bei Ihrem Sennheiser-Partner.

Das separate Sammeln von Elektro- und Elektronik-Altgeräten, Batterien/Akkus und Verpackungen dient dazu, die Wiederverwendung und/oder Verwertung zu fördern und negative Effekte, beispielsweise durch potenziell enthaltene Schadstoffe, zu vermeiden. Hiermit leisten Sie einen wichtigen Beitrag zum Umwelt- und Gesundheitsschutz.

CE-Konformität

• C€

• RoHS Richtlinie (2011/65/EU)
• EMV-Richtlinie (2014/30/EU)
• Niederspannungsrichtlinie (2014/35/EU)

Hiermit erklärt Sennheiser electronic GmbH & Co. KG, dass der Funkanlagentyp XS WIRELESS 1 bestehend aus SKM-XSW, SK-XSW und EM-XSW1 der Richtlinie 2014/53/EU entspricht.

Die Erklärung steht Ihnen im Internet unter www.sennheiser.com/download zur Verfügung. Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vorschriften zu beachten.

Informationen über Zulassungen und Zertifizierungen finden Sie im Kapitel „Compliance“.
