Type product	Dynamische microfoon
Merk	SENNHEISER
Model	E904
Richtingskarakteristiek	Cardioïde
Frequentierespons	40 - 18 000 Hz
Gevoeligheid (vrij veld, onbelast)	2,0 mV/Pa (1 kHz)
Nominale impedantie	350 Ω
Minimale belastingsimpedantie	1 kΩ
Connector	XLR-3 (90° gedraaid)
Gewicht	125 g
Afmetingen (L x B)	63 x 41 mm
Behuizingsmateriaal	Metaal
Inbegrepen accessoires	Klem MZH 604, etui, gebruiksaanwijzing
Aanbevolen toepassingen	Tom, snaredrum, gitaarversterker, percussie, koperblazers, houtblazers
Voeding	Geen (passieve microfoon)
Onderhoud en reiniging	Reinigen met een droge, zachte doek
Veiligheid	Vermijd schokken en vocht; gebruik de juiste klem
Onderdelen en repareerbaarheid	Onderdelen verkrijgbaar via Sennheiser (referentie MZH 604)

Veelgestelde vragen - E904 SENNHEISER

Hoe plaats ik de E904 op een tom?

Plaats de microfoon op 3-5 cm boven het vel, met een hoek van 30-60° voor een optimale balans tussen grondtoon en harmonischen.

Hoe voorkom ik interferentie met andere geluidsbronnen?

Plaats de microfoon zodanig dat de storende bron zich in de maximale dempingshoek bevindt, ongeveer 120°.

Welke accessoires zijn inbegrepen bij de E904?

De microfoon wordt geleverd met een MZH 604 klem, een etui en de gebruiksaanwijzing.

Kan ik de E904 gebruiken op een gitaarversterker?

Ja, de E904 is geschikt voor het opnemen van gitaarversterkers, evenals percussie, koperblazers en houtblazers.

Wat is de richtingskarakteristiek van de E904?

De E904 heeft een cardioïde richtingskarakteristiek, waardoor de opname wordt gefocust op de bron en laterale en achtergrondgeluiden worden verzwakt.

Wat is de frequentierespons van de E904?

De frequentierespons is 40 tot 18 000 Hz, wat een krachtig en levendig geluid biedt op trommels en percussie.

Hoe reinig ik de E904 microfoon?

Gebruik een droge, zachte doek om de behuizing te reinigen. Vermijd oplosmiddelen of schurende producten.

Welk type connector gebruikt de E904?

De E904 is uitgerust met een XLR-3 connector die 90° is gedraaid, wat de ruimte vermindert, vooral met haakse connectoren.

Is de E904 geschikt voor zang?

Nee, de E904 is voornamelijk ontworpen voor instrumenten (drums, percussie, versterkers). Voor zang raden wij de modellen e935 of e945 aan.

Waar kan ik de handleiding van de E904 downloaden?

U kunt de handleiding gratis downloaden in PDF-formaat op notice-facile.com. Een vertaalde versie kan op verzoek per e-mail worden gestuurd.

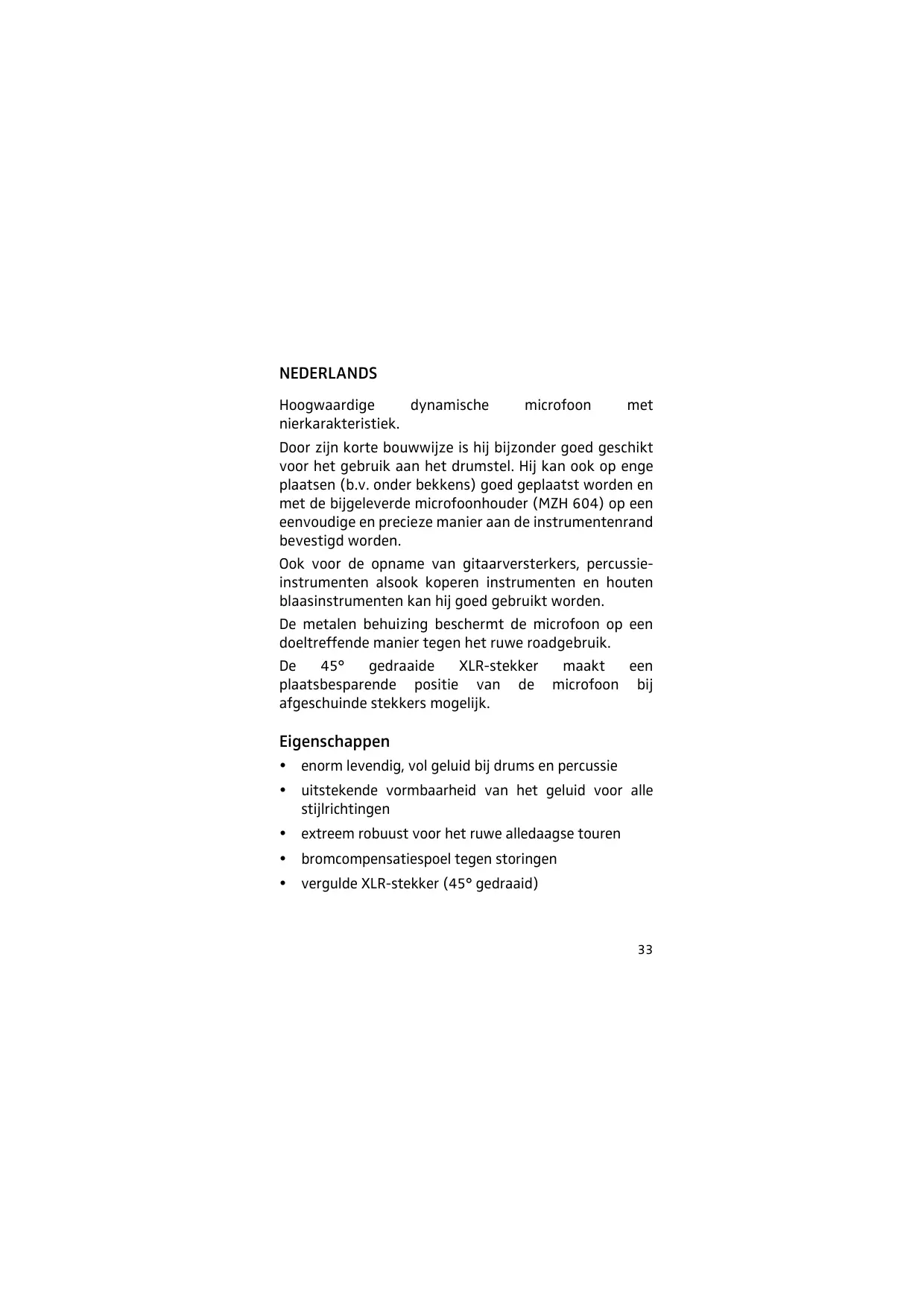

GEBRUIKSAANWIJZING E904 SENNHEISER

Hoogwaardige dynamische microfoon met nierkarakteristiek.

Door zich korte bouwwijze is hij bijzonder goed geschikt voor het gebruik aan het drumstel. Hij kan ook op engeplaatsen (b.v. onder bekkens) goed geplaatst worden en met de bijgeleverde microfoonhouser (MZH 604) op een eenvoudige en precieze manier aan de instrumentenrand bevestigd worden.

Ook voor de opname van gitaarversterkers, percussie-instrumenten alsook koperen instrumenten en houten blaasinstrumenten kan hij goed gebruikt worden.

De metalen behuizing beschermt de microfoon op een doeltreffende manier gegen het ruwe roadgebruik.

De 45^ gedraaide XLR-stekker maakt eenplaatsbesparende positie van de microfoon bij afgeschuinde stekkers möglichk.

Eigenschappen

• enorm levendig, vol geluid bij drums en percussie
• uitstekende vormbaarheid van het geluid voor alle stijlrichtingen
  extreem robustust voor het ruwe alledaagse touren
• bromcompensationspoel gegen storingen
  vergulde XLR-stekker (45^ gedraaid)

Omvang levering

Microfoon 904

Microfoonhouser MZH 604

Hoes

Gebruiksaanwijzing

Garantiebewijs

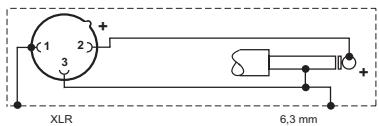

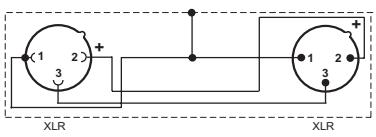

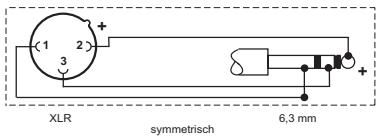

Aansluitbezetting XLR-3

Spreekorf losdraaien

Microfoon plaatsen

Trommels

Positionering	Klankresultaat	Commentaar
	veel grondtonen, weinig boventonen	Positonering bij de trom- mel: 3 - 5 cm boven het vel, de verhouding grondtoon/boventoon kan door middel van de hoek worden ingesteld. De Beste resultaten bereikt men met hoeken van 30 - 60°.
	weinig grondtonen, veel boventonen
		Gebruik van een tweede €904 voor de opname van het resonantievel en de snaar. Bij een micro- foonevt. faseomkering activeren.

Om storingen door overmodulatie van naastgelegen geluidsbronnen te vermijden, moet u de microfoon zo positioneren, dat de storingsbron in het gebied met de minste storing van de microfoon ligt (ca. 180^ ).

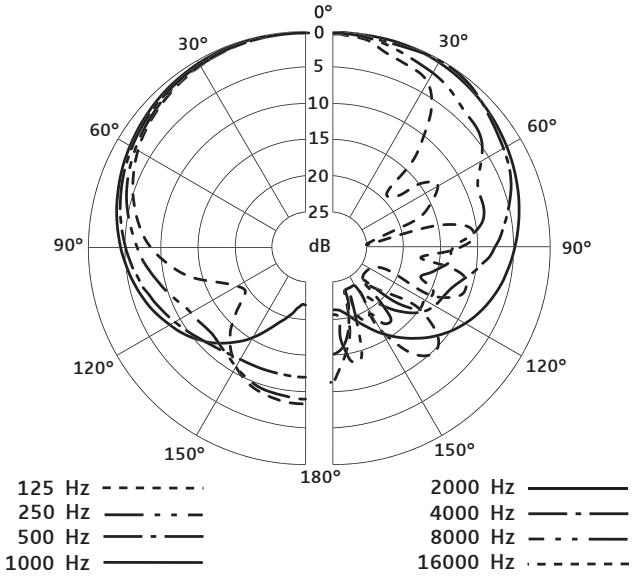

Pooildiagram

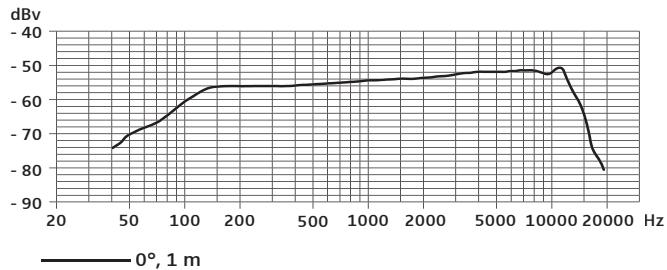

Frequeniesnelheid

Toebehoren

Voor deze microloon zich de volgende toebehoren verkrijgbaar:

Instrumentenklem MZH 604 (art.nr.05299)

Technische gegevens

Omvormerprincipe dynamisch

Frequentiebereik 40-18.000 Hz

Richtkarakteristiek Nier

Onbelaste werking

frequen tiefactor veld (bij 1 kHz) 2,0mV / Pa

Nom. impedantie (bij 1 kHz) 350 Ω

Min. afluitimpedantie 1 kΩ

Stekker XLR-3

Gewicht 125g

Overzicht van microfoontoepassingen

Toepassing	e901	e902	e904	e905	e906	e908B	e908D	e914	e935	e945
Zang									x	x
Koor								x
Studio, akoestische instrumenten					x			x
Orkesten								x
Koperblazers/saxofoons		x	x			x
Akoestische gitaren								x
Akoestische bas								x
Gitaarversterker					x
Basversterker		x
Leslie	x	x	x	x
Piano, vleugel	x							x
Kick drum	x	x
Snaredrum			x	x	x		x
Hangende tom			x	x	x		x
Staande tom		x	x	x	x		x
Conga's			x		x	x	x
Bekken								x
Percussie			x	x	x	x	x	x
Overhead								x

Sennheiser electronic GmbH & Co. KG verklaren, dat dit toestel voldoet aan de toepasselijkke CE-normen en voorschriften.
