E904 - Micrófono SENNHEISER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Micrófono dinámico
Marca	SENNHEISER
Modelo	E904
Directividad	Cardioide
Respuesta en frecuencia	40 - 18 000 Hz
Sensibilidad (campo libre, en vacío)	2,0 mV/Pa (1 kHz)
Impedancia nominal	350 Ω
Impedancia de carga mínima	1 kΩ
Conector	XLR-3 (girado 90°)
Peso	125 g
Dimensiones (L x An)	63 x 41 mm
Material de la carcasa	Metal
Accesorios incluidos	Pinza MZH 604, estuche, manual de instrucciones
Aplicaciones recomendadas	Tom, caja, amplificador de guitarra, percusión, vientos metal, vientos madera
Alimentación	Ninguna (micrófono pasivo)
Mantenimiento y limpieza	Limpiar con un paño seco y suave
Seguridad	Evitar golpes y humedad; utilizar la pinza adecuada
Piezas de repuesto y reparabilidad	Piezas disponibles a través de Sennheiser (referencia MZH 604)

Preguntas frecuentes - E904 SENNHEISER

¿Cómo colocar el E904 en un tom?

Coloque el micrófono a 3-5 cm sobre la piel, con un ángulo de 30-60° para un equilibrio óptimo entre el sonido fundamental y los armónicos.

¿Cómo evitar interferencias con otras fuentes de sonido?

Coloque el micrófono de manera que la fuente parásita se encuentre en el ángulo de atenuación máxima, aproximadamente 120°.

¿Qué accesorios se incluyen con el E904?

El micrófono se entrega con una pinza MZH 604, un estuche y el manual de instrucciones.

¿Puedo usar el E904 en un amplificador de guitarra?

Sí, el E904 es adecuado para la captación de sonido de amplificadores de guitarra, así como de percusión, vientos metal y vientos madera.

¿Cuál es la directividad del E904?

El E904 tiene una directividad cardioide, lo que permite enfocar la captación de sonido en la fuente mientras atenúa los ruidos laterales y traseros.

¿Cuál es la respuesta en frecuencia del E904?

La respuesta en frecuencia es de 40 a 18 000 Hz, ofreciendo un sonido potente y vivo en cajas y percusión.

¿Cómo limpiar el micrófono E904?

Use un paño seco y suave para limpiar la carcasa. Evite disolventes o productos abrasivos.

¿Qué tipo de conector usa el E904?

El E904 está equipado con un conector XLR-3 girado 90°, lo que reduce el espacio, especialmente con conectores acodados.

¿El E904 es adecuado para canto?

No, el E904 está principalmente diseñado para instrumentos (batería, percusión, amplificadores). Para canto, prefiera los modelos e935 o e945.

¿Dónde puedo descargar el manual del E904?

Puede descargar gratis el manual en formato PDF en notice-facile.com. Se puede enviar una versión traducida por correo electrónico bajo petición.

MANUAL DE USUARIO E904 SENNHEISER

Instrucciones para el uso

Gebruiksaaanwijzing

Bedienungsanleitung 3
Instructions for use 9
Notice d'emploi 15
Istruzioni per l'uso. 21
Instrucciones para el uso 27
Gebruiksaanwijzing. 33

DEUTSCH

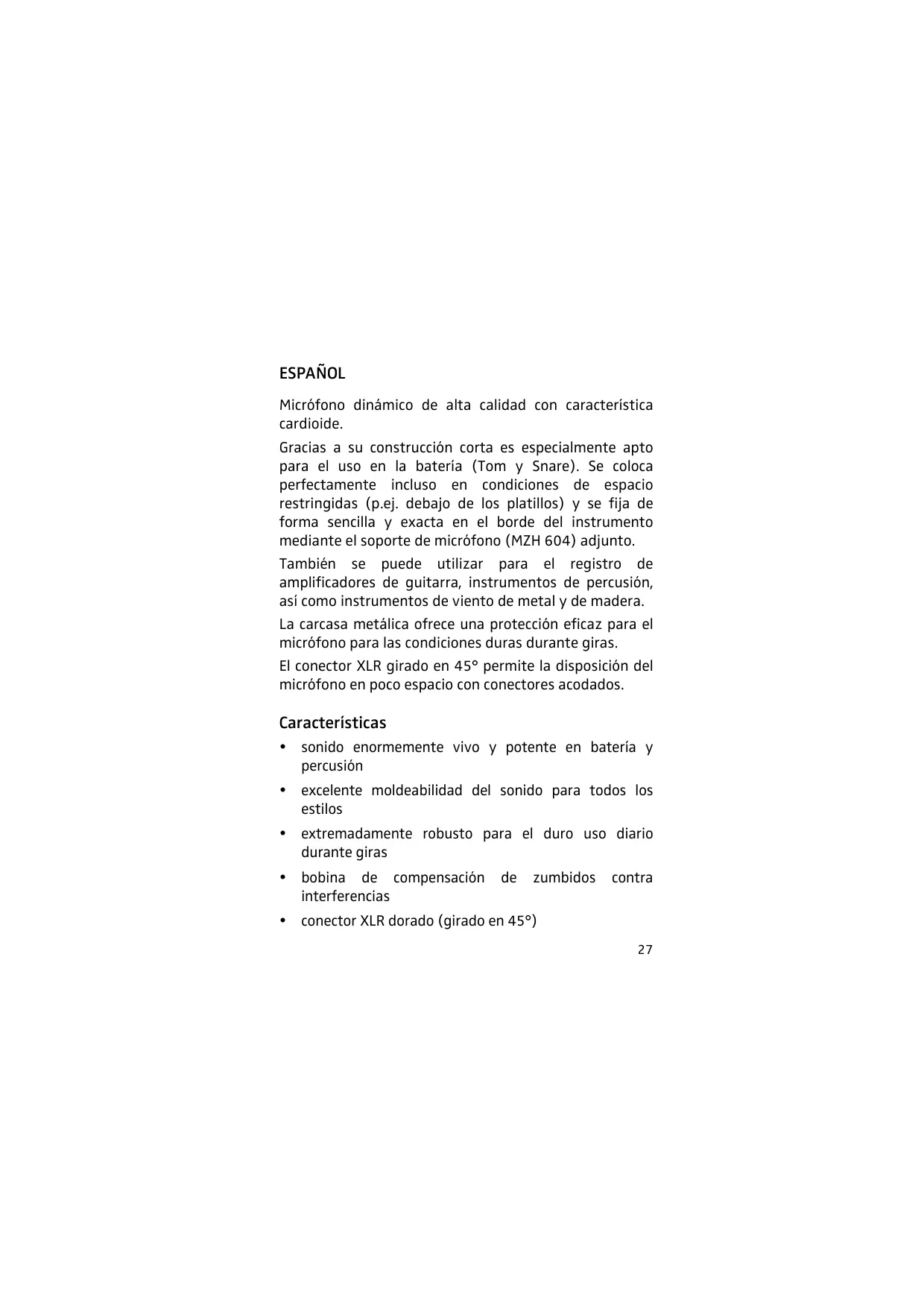

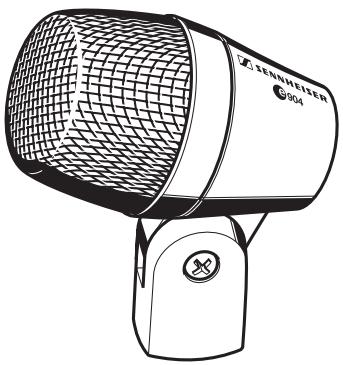

Micrófono dinámico de alta calidad con característica cardioïde.

Gracias a su construcciónURTES especially apto para el uso en la batería (Tom y Snare). Se colocaperfectamente incluoso en conditiones de espacio restringidas (p.ej. bajo de los platillos) y se fija de forma sencilla y exacta en el borde del instrumento mediante el soporte de microfono (MZH 604) adjunto.

Tambien se pueda usar para el registrar de amplificadores de guitarra, instrumentos de percusión, como como instrumentos de viento de metal y de madera.

La carcasa metálica offre una protección eficaz para el microfono para las conditiones duras durante giras.

El conector XLR girado en 45^ permite la disposicion del micrófono en poco espacio con connectores acodados.

\section*{Caracteristicas}

• sonido enormemente vivo y potente en bateria y percusión
• excellente moldeabilitad del sonido para todos los estilos
• extremadamente robusto para el duro uso diario durante giras
• bobina de compensación de zumbidos contra interferencias
• conector XLR dorado (girado en 45^ )

Volumen de suministro

Micrófono 904

Bolsa

Soporte de micrófono MZH 604

Instrucciones para el uso

Tarjeta de garantía

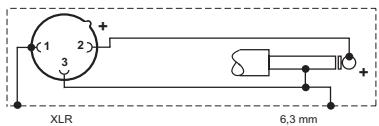

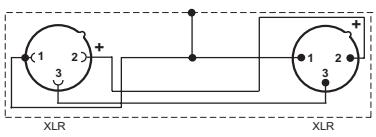

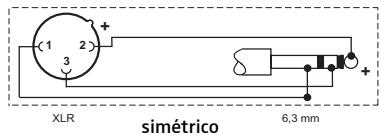

Asignación de terminales XLR-3

Desmontaje del cesto de registrar

Posicionamento del micrófono

Tambores

Posicioncimiento	Resultado	Comentario
	muchto tono fundamental, poco armónicos	Posicioncimiento en el tiempo: 3 - 5 cm por encima del(PC)hice; la relacion entre el tono fundamental y los armónicos se possible ajustar mediante el ángulo. Los resultados más equilibrados se constituyen con un ángulo de 30 - 60°.
	poco tono fundamental, muchos armónicos
		Uso de unsegundo ©904 para el registrar del(PC)hice de resonancia y de los Snares. En un micrófono,activar en su caso el giro de fase.

Para evaporar interferencias por diafonia desde fuentes de sonido contigumas, trate de posicionar el micrófono de talmania que la fuente de interferencia se situe en la zona angular de la mayor extinción del micrófono (aprox. 180^

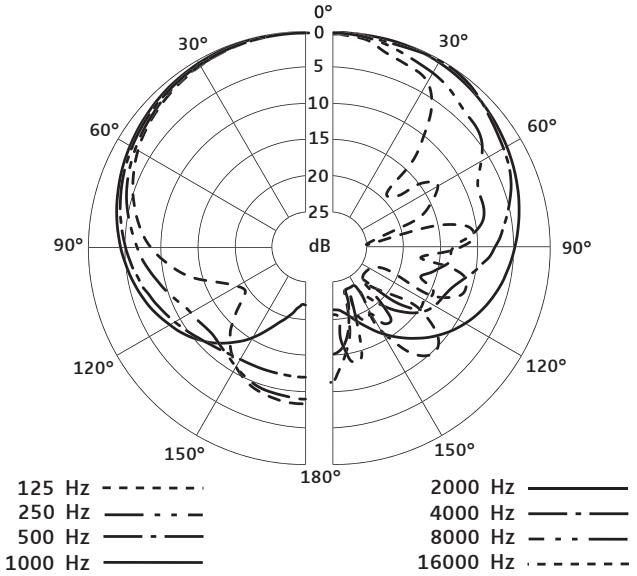

Diagrama polar

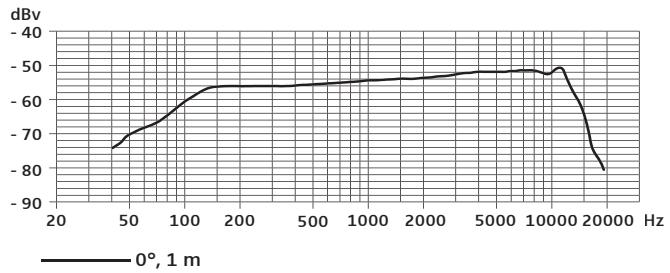

Respuesta de Frequencia

Accesorios

Para este microfono está disponible los siguientes accesos:

Pinza para instrumentos MZH 604 (no art. 05299)

Datasétécnicos

Principio transductor dinamico

Respuesta 40 - 18.000 Hz

Característica directional cardioïde

Factor de transmisión neutro (con 1 kHz) 2,0 mV/Pa

Impedancia nominal (con 1 kHz) 350 Ω

Impedancia terminal min. 1 kΩ

Conector XLR-3

Peso 125g

Medidas 41 mm, longitud 63 mm

Vista general de las aplicaciones del micrófono

Modelo Aplicación	e901	e902	e904	e905	e906	e908B	e908D	e914	e935	e945
Canto									x	x
Coros								x
Estudio, instrumentos acústicos					x			x
Orquesta								x
Instruments de metal / saxofón		x	x			x
Guitarra acústica								x
Bajo acústico								x
Amplificador de guitarra					x
Amplificador de bajo		x
Leslie	x	x	x	x
Piano, piano de cola	x							x
Kick Drum	x	x
Snare Drum			x	x	x		x
Tam-tam suspendido			x	x	x		x
Tam-tam con pie		x	x	x	x		x
Congas			x		x	x	x
Platillos								x
Percusión			x	x	x	x	x	x
Overhead								x

NEDERLANDS

Sennheiser electronic GmbH & Co. KG declares que este aparato cumple las normas y directrices de la CE aplicables.

Vergunning
