MANUAL DE USUARIO XSW 2865E SENNHEISER

Especificaciones técnicas

Dados técnicos

Technische specificaties

Dane techniczne

Tekniska data

Tekniske data

Tekniset tiedot

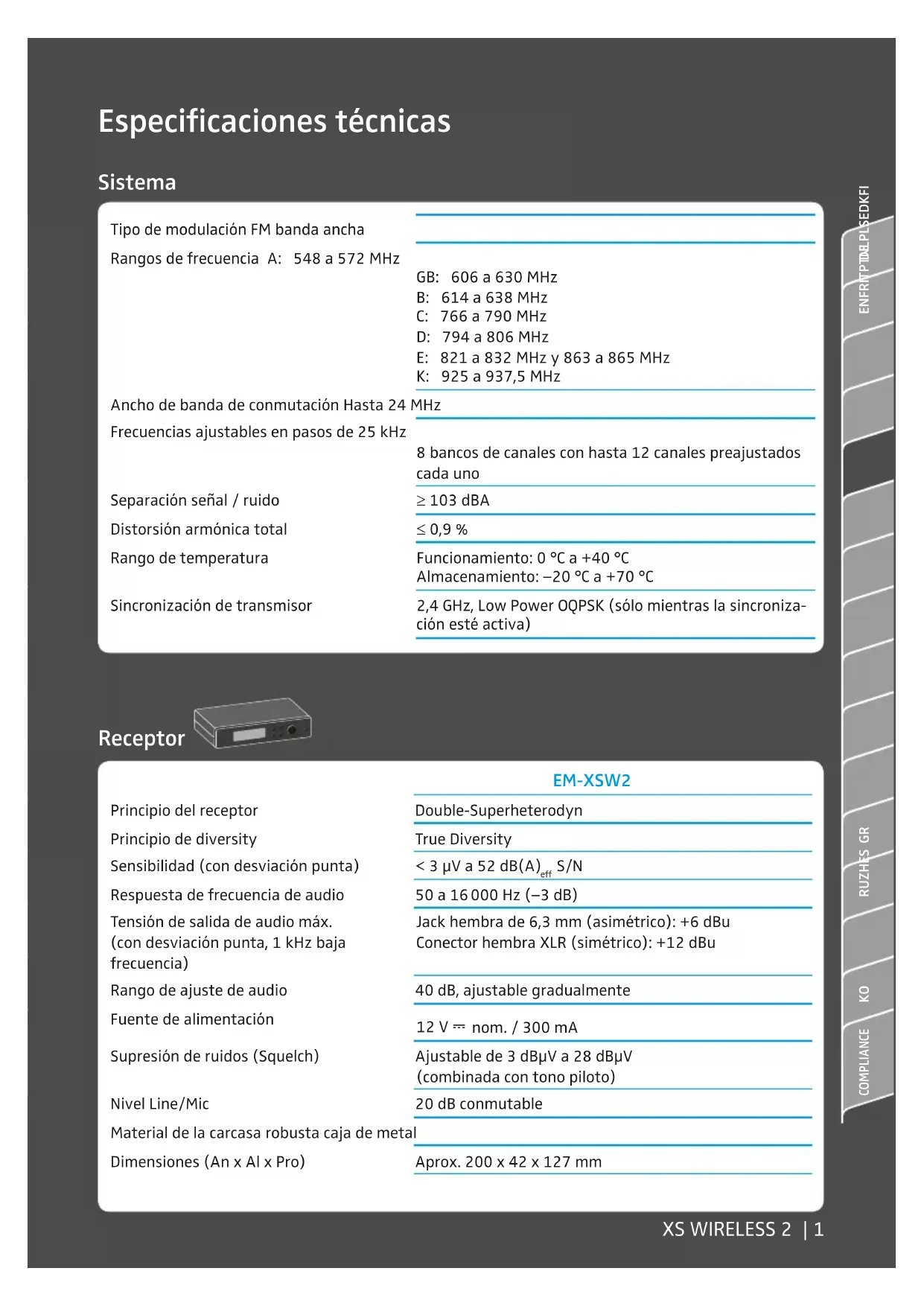

Especificaciones técnicas

Sistema

Tipo de modulación FM banda ancha

Rangos de frecuencia A: 548 a 572 MHz

GB: 606 a 630 MHz

B: 614 a 638 MHz

C: 766 a 790 MHz

D: 794 a 806 MHz

E: 821 a 832 MHz y 863 a 865 MHz

K: 925 a 937,5 MHz

Ancho de banda de conmutación Hasta 24 MHz

Frecuencias ajustables en pasos de 25 kHz

8 bancos de canales con hasta 12 canales preajustados cada uno

Separación señal / ruido

≥ 103 dBA

Distorsión armónica total

≤ 0,9 %

Rango de temperatura

Funcionamiento: 0 °C a +40 °C Almacenamiento: -20 °C a +70 °C

Sincronización de transmisor

2,4 GHz, Low Power OQPSK (sólo mientras la sincronización esté activa)

Receptor

EM-XSW2

Principio del receptor

Sensibilidad (con desviación punta)

< 3 μV a 52 dB(A) _eff S/N

Respuesta de frecuencia de audio

50 a 16 000 Hz (-3 dB)

Tensión de salida de audio máx.

Jack hembra de 6,3 mm (asimétrico): +6 dBu

(con desviación punta, 1 kHz baja frecuencia)

Conector hembra XLR (simétrico): +12 dBu

Rango de ajuste de audio

40 dB, ajustable gradualmente

Fuente de alimentación

12 V = nom. / 300 mA

Supresión de ruidos (Squelch)

Ajustable de 3 dBμV a 28 dBμV (combinada con tono piloto)

Nivel Line/Mic

20 dB conmutable

Material de la carcasa robusta caja de metal

Dimensiones (An x Al x Pro)

Aprox. 200 x 42 x 127 mm

Transmisor

SK-XSW

SKM-XSW

e 835 e 865

Potencia de salida de RF 10 mW

Respuesta de frecuencia de audio

50 a 16000 Hz (Line)

80 a 16000 Hz (Mic)

80 a 16000 Hz

Entrada de audio Jack hembra de 3,5 mm –

Tensión máx. de entrada

típ. 1,5 V _RMS Mic/

(Mic/Line) con 3 % de distorsión armónica

típ. 2,6 V _RMS Line

@ -30 dB de ganancia

Fuente de alimentación 2 baterías, tipo AA, 1,5 V

Autonomía aprox. 10 horas

Tipo de micrófono – Dinámico Condensador,

polarización

permanente

Sensibilidad de entrada de la cápsula

Patrón de captación – Cardioide

Rango de ajuste de sensibilidad del transmisor

Material de la carcasa ABS resistente

Dimensiones

aprox. 71 x 96 x 28 mm

(An x Al x Pro)

aprox. 260 x 50 mm (L x ∅)

Micrófonos

ME 2-2

ME 3-II

Principio del transductor

Condensador, polarización permanente

Condensador, polarización permanente

Sensibilidad

20 mV/Pa

1,6 mV/Pa

Patrón de captación

Omni-directional

Cardioide

Nivel de presión de sonido máx.

130 dB

150 dB

Fuente de alimentación NT 12-5CW

Tensión de entrada nominal 100 a 240 V\~

Frecuencia de red 50 o 60 Hz

Corriente de entrada ≤ 200 mA

Tensión nominal de salida

12 V =

Corriente de salida ≤ 500 mA

Consumo de potencia en standby

≤ 0,075 W @230 V AC

≤ 0,1 W @115 V AC

Clase de eficiencia energética

DoE Level VI

Rango de temperatura

0^ C a + 40^ C

Temperatura de almacenamiento

-20^ C a + 60^ C

Humedad relativa del aire

máx. 95 %

Asignación de conectores

EM-XSW2 SK-XSW CI 1-N

Jack mono 6,3 mm

Jack 3,5 mm

Conector de CC para fuente de alimentación

Declaraciones del fabricante

Garantía

Sennheiser electronic GmbH & Co. KG concede una garantía de 24 meses por este producto. Puede consultar las condiciones de garantía actuales en la página de Internet www.sennheiser.com u obtenerlas de su distribuidor Sennheiser.

Conformidad con las siguientes directivas

- Directiva sobre baterías (2013/56/UE & 2006/66/UE)

• Directiva WEEE (2012/19/UE)

Instrucciones para el desecho

El símbolo tachado del contenedor de basura sobre ruedas en el producto, la batería/pila recargable y/o el envase advierte de que estos productos no se deben desechar con la basura doméstica al final de su vida útil, sino que deben desecharse por separado. Para los envases, observe las prescripciones legales sobre separación de desechos de su país.

Obtendrá más información sobre el reciclaje de estos productos en la administración de su municipio, en los puntos de recogida o devolución municipales o de su proveedor Sennheiser.

La recolección por separado de aparatos viejos eléctricos y electrónicos, baterías/pilas recargables y envases sirve para promover la reutilización y/o el reciclaje y evitar efectos negativos, por ejemplo, los que puedan causar los contaminantes que contengan. Así hará una contribución muy importante para proteger nuestro medioambiente y la salud humana.

Conformidad CE

• C€

• Directiva RoHS (2011/65/UE)
• Directiva CEM (2014/30/UE)
- Directiva sobre baja tensión (2014/35/UE)

Por la presente, Sennheiser electronic GmbH & Co. KG declara que el tipo de equipo radioeléctrico XS WIRELESS 2 (compuesto de SKM-XSW, SK-XSW und EM-XSW2) es conforme con la Directiva 2014/53/UE.

La declaración se puede consultar en Internet: www.sennheiser.com/download. Antes de la puesta en servicio, se deben observar las disposiciones específicas del país de uso.

Encontrará información sobre las homologaciones y certificaciones en el capítulo «Compliance».

Dados técnicos

System

tipo 1,5 V _RMS Mic/

tipo 2,6 V _RMS Line

@ -30 dB Gain

Alimentador NT 12-5CW
