Caractéristiques techniques	Microphone sans fil, bande UHF, fréquence de 823 à 865 MHz, portée jusqu'à 100 mètres.
Type de microphone	Microphone à main dynamique.
Utilisation	Idéal pour les performances live, les présentations et les événements professionnels.
Alimentation	Fonctionne avec des piles AA, autonomie jusqu'à 10 heures.
Maintenance	Nettoyer régulièrement la grille du microphone, vérifier les piles avant utilisation.
Sécurité	Éviter l'exposition à l'humidité, ne pas utiliser près de sources électriques.
Accessoires inclus	Récepteur, émetteur, câbles de connexion, adaptateurs.
Informations générales	Compatible avec d'autres appareils Sennheiser, garantie de 2 ans.

FOIRE AUX QUESTIONS - XSW 2865E SENNHEISER

Comment configurer le SENNHEISER XSW 2865E pour la première fois ?

Pour configurer le SENNHEISER XSW 2865E, allumez le récepteur et le microphone. Sélectionnez une fréquence sur le récepteur, puis appuyez sur le bouton de synchronisation sur le microphone pour le jumeler avec le récepteur.

Que faire si le microphone ne capte pas de son ?

Vérifiez que le microphone est allumé et que les piles ne sont pas épuisées. Assurez-vous également que le récepteur est correctement réglé sur la même fréquence que le microphone.

Comment changer la fréquence sur le SENNHEISER XSW 2865E ?

Pour changer la fréquence, utilisez le bouton de sélection sur le récepteur. Faites défiler les options jusqu'à la fréquence souhaitée, puis appuyez sur le bouton de validation.

Le signal est-il faible ou intermittent, que faire ?

Vérifiez la distance entre le microphone et le récepteur. Assurez-vous qu'il n'y a pas d'obstacles majeurs entre les deux. Essayez également de changer la position du récepteur pour améliorer la réception.

Comment savoir si les piles du microphone sont faibles ?

Le microphone dispose d'un indicateur de batterie qui s'allume lorsque la charge est faible. Il est recommandé de remplacer les piles lorsque l'indicateur devient rouge.

Puis-je utiliser plusieurs microphones SENNHEISER XSW 2865E en même temps ?

Oui, vous pouvez utiliser plusieurs microphones, mais assurez-vous qu'ils sont réglés sur des fréquences différentes pour éviter les interférences.

Comment effectuer une mise à jour du firmware ?

Connectez le récepteur à un ordinateur via USB et téléchargez le logiciel de mise à jour sur le site de Sennheiser. Suivez les instructions pour mettre à jour le firmware.

Le microphone est tombé, que faire ?

Inspectez le microphone pour des dommages visibles. Si le microphone ne fonctionne pas correctement après une chute, contactez le service client de Sennheiser pour des conseils ou des réparations.

Quelle est la portée maximale du SENNHEISER XSW 2865E ?

La portée maximale est d'environ 100 mètres en champ libre, mais cela peut varier en fonction des obstacles et des interférences.

MODE D'EMPLOI XSW 2865E SENNHEISER

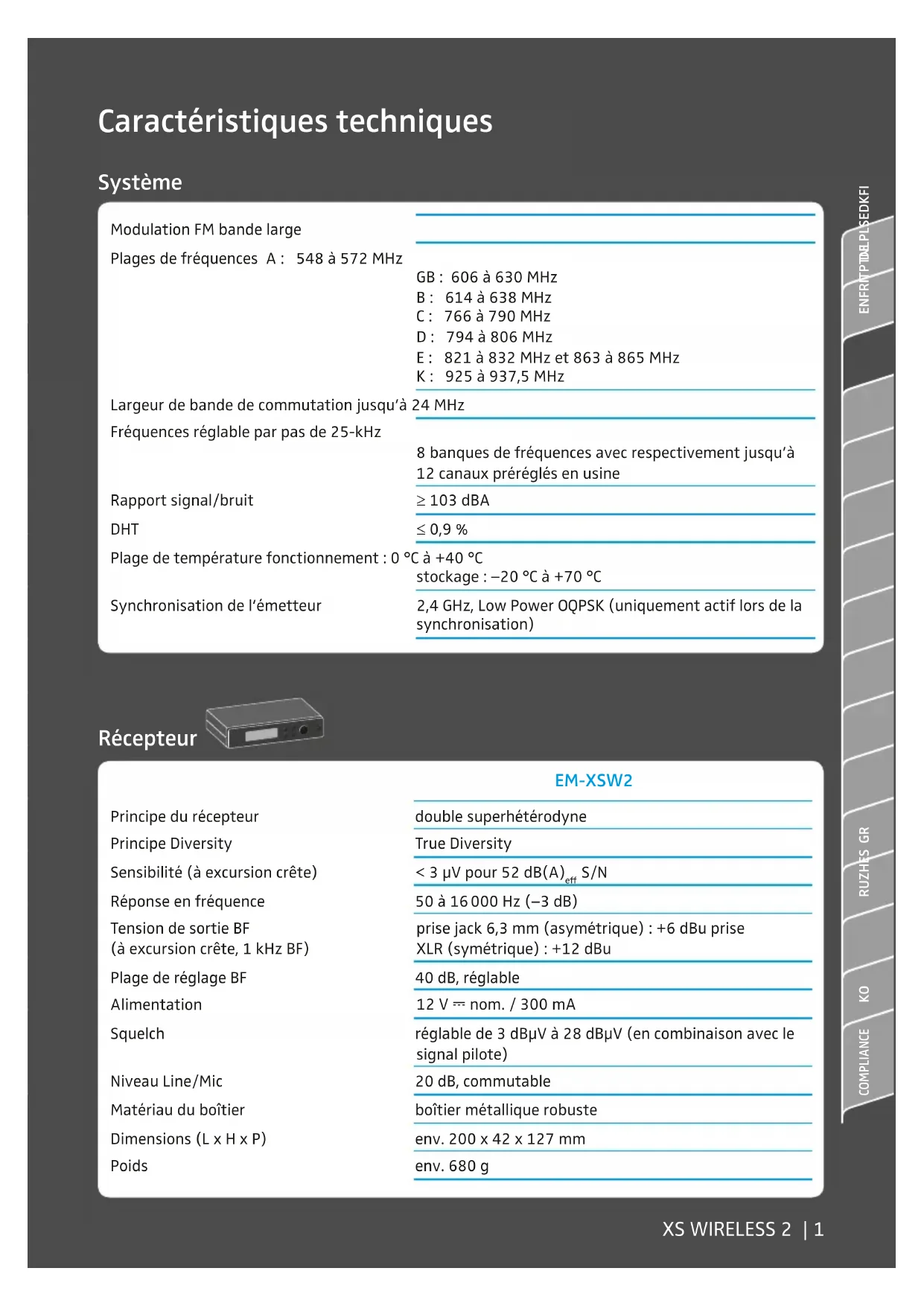

Caractéristiques techniques

Dati tecnici

Caractéristiques techniques

Système

Plages de fréquences A : 548 à 572 MHz

GB : 606 à 630 MHz

B : 614 à 638 MHz

C: 766 à 790 MHz

D : 794 à 806 MHz

E: 821 à 832 MHz et 863 à 865 MHz

K: 925 à 937,5 MHz

Largeur de bande de commutation jusqu'à 24 MHz

Fréquences réglable par pas de 25-kHz

8 banques de fréquences avec respectivement jusqu'à 12 canaux préréglés en usine

Rapport signal/bruit

≥ 103 dBA

DHT

≤ 0,9 %

Plage de température fonctionnement : 0 °C à +40 °C

stockage : -20 °C à +70 °C

Synchronisation de l'émetteur

2,4 GHz, Low Power OQPSK (uniquement actif lors de la synchronisation)

Récepteur

EM-XSW2

Principe du récepteur	double superhétérodyne
Principe Diversity	True Diversity
Sensibilité (à excursion crête)	< 3 μV pour 52 dB(A) _eff S/N
Réponse en fréquence	50 à 16 000 Hz (-3 dB)
Tension de sortie BF(à excursion crête, 1 kHz BF)	prise jack 6,3 mm (asymétrique) : +6 dBu priseXLR (symétrique) : +12 dBu
Plage de réglage BF	40 dB, réglable
Alimentation	12 V --- nom. / 300 mA
Squelch	réglable de 3 dBμV à 28 dBμV (en combinaison avec le signal pilote)
Niveau Line/Mic	20 dB, commutable
Matériau du boîtier	boîtier métallique robuste
Dimensions (L x H x P)	env. 200 x 42 x 127 mm
Poids	env. 680 g

Émetteurs

SK-XSW

e 835

SKM-XSW

e 865

Puissance de sortie HF 10 mW

Réponse en fréquence 50 à 16 000 Hz (Line)

80 à 16000 Hz

80 à 16 000 Hz (Mic)

Entrée audio prise jack 3,5 mm –

Tension d'entrée maxi

(Mic/Line) à 3 % DHT

typ. 1,5 V _RMS Mic/

typ. 2,6 V _RMS Line

@ -30 dB gain

Alimentation 2 piles de type AA, 1,5 V

Autonomie env. 10 heures

Type de micro – dynamique statique,

à polarisation permanente

Sensibilité d'entrée (capsule) – 1,5 mV/Pa

1,8 mV/Pa

Directivité

- cardioïde

super-cardioïde

Sensibilité de l'émetteur

0 à -30 dB, réglable par pas de 10 dB

Matériau du boîtier

matériau ABS robuste

Dimensions

env. 71 x 96 x 28 mm

env. 260 x 50 mm (L x ∅)

(L × H × P)

Poids env. 95 g

env. 245 g

Microphones

	ME 2-2	ME 3-II
Principe transducteur	statique,à polarisation permanente	statique,à polarisation permanente
Sensibilité	20 mV/Pa	1,6 mV/Pa
Directivité	omnidirectionnelle	cardioïde
Max. SPL	130 dB	150 dB

Bloc secteur NT 12-5CW

Tension d'entrée nominale 100 à 240 V\~

Fréquence secteur 50 ou 60 Hz

Courant d'entrée ≤ 200 mA

Courent de sortie ≤ 500 mA

Tension de sortie nominale

Consommation en mode veille

Catégorie de rendement énergétique

Plage de température

Température de stockage

Humidité relative de l'air

Poids (sans adaptateur)

Longeur du câble env. 1,83 m

12 V =

≤ 0,075 W @230 V AC

≤ 0,1 W @115 V AC

DoE Level VI

0 °C à +40 °C

-20 °C à +60 °C

max. 95 %

env. 65 g

Brochage des connecteurs

EM-XSW2 SK-XSW CI 1-N

Jack mono 6,3 mm

Jack 3,5 mm

Connecteur DC pour source de courant

Jack mono 6,3 mm Jack 3,5 mm

Line +

Déclarations du fabricant

Garantie

Sennheiser electronic GmbH & Co. KG offre une garantie de 24 mois sur ce produit. Pour avoir les conditions de garantie actuelles, veuillez visiter notre site web sur www.sennheiser.com ou contacter votre partenaire Sennheiser.

En conformité avec les exigences suivantes

• Directive WEEE (2012/19/UE)

- Directive Piles et Accumulateurs (2013/56/UE & 2006/66/UE)

Notes sur la gestion de fin de vie

Le symbole de la poubelle sur roues barrée d'une croix sur le produit, la pile/batterie et/ou l'emballage signifie que ces produits, arrivés en fin de vie, ne doivent pas être jetés dans les ordures ménagères, mais faire l'objet d'une collecte séparée.

Vous obtiendrez plus d'informations sur le recyclage de ces produits auprès de votre municipalité, auprès des points de collecte communaux ou auprès de votre partenaire Sennheiser.

L'objectif principal de la collecte séparée des déchets d'équipements électriques et électroniques, des piles/batteries et des emballages est de promouvoir le réemploi et/ou le recyclage et de prévenir les effets négatifs sur la santé et l'environnement dus à des polluants potentiellement contenus. Vous contribuerez ainsi à la préservation de l'environnement et à la protection de la santé.

Déclaration de conformité pour la CE

· C€

• Directive RoHS (2011/65/UE)
• Directive CEM (2014/30/UE)
• Directive Basse Tension (2014/35/UE)

Le soussigné, Sennheiser electronic GmbH & Co. KG, déclare que l'équipement radioélectrique du type XS WIRELESS 2 (consitant en SKM-XSW, SK-XSW et EM-XSW2) est conforme à la directive 2014/53/UE.

Vous trouverez cette déclaration sur www.sennheiser.com/download. Avant d'utiliser ces produits, veuillez observer les dispositions légales en vigueur dans votre pays !

Vous trouverez des informations relatives aux autorisations et aux certifications dans le chapitre « Compliance ».

Declaration requise par la FCC et l'Industry Canada

Cet appareil est conforme à la Partie 15 des réglementations de la FCC. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage, et,
(2) l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillages susceptible d'en compromettre le fonctionnement.

Cet appareil est conforme à la Partie 15 des réglementations de la FCC. Son utilisation est soumise à la condition qu'il ne doive pas provoquer d'interférences gênantes..

Les dispositifs fonctionnant dans la bande 5150-5250 MHz sont reserves uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.!

ICet équipement a été testé et trouvé conforme aux limites définies pour un dispositif numérique de classe B, dans le cadre de la Partie 15 des réglementations de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie haute fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, provoquer des interférences gênantes pour les communications radio. Des risques d'interférences ne peuvent toutefois pas être totalement exclus dans certaines installations. Dans le cas d'interférences gênantes pour la réception des émissions de radio ou télédiffusées (il suffit, pour le constater, d'allumer et d'éteindre l'équipement), l'utilisateur est invité à prendre l'une des mesures suivantes pour les éliminer :

• Réorienter ou déplacer l'antenne réceptrice.
• Eloigner l'équipement du récepteur.
• Brancher l'équipement sur une prise ou un circuit différent de celui du récepteur.
• Consulter un revendeur ou un technicien de radio ou télévision expérimenté.

Toute modification non expressément approuvée par Sennheiser electronic Corp. peut annuler le droit de l'utilisateur à l'emploi de l'équipement en question.

CAN ICES-3 (B)/NMB-3(B):

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays !
