РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XSW 2865E SENNHEISER
Технические характеристики
技术参数
기술 데이터
bar
| Category | Value | |---|---| | Category 1 | 100 | | Category 2 | 100 | | Category 3 | 100 | | Category 4 | 100 | | Category 5 | 100 | | Category 6 | 100 | | Category 7 | 100 | | Category 8 | 100 | | Category 9 | 100 | | Category 10 | 100 | | Category 11 | 100 | | Category 12 | 100 | | Category 13 | 100 | | Category 14 | 100 | | Category 15 | 100 | | Category 16 | 100 | | Category 17 | 100 | | Category 18 | 100 | | Category 19 | 100 | | Category 20 | 100 | | Category 21 | 100 | | Category 22 | 100 | | Category 23 | 100 | | Category 24 | 100 | | Category 25 | 100 | | Category 26 | 100 | | Category 27 | 100 | | Category 28 | 100 | | Category 29 | 100 | | Category 30 | 100 | | Category 31 | 100 | | Category 32 | 100 | | Category 33 | 100 | | Category 34 | 100 | | Category 35 | 100 | | Category 36 | 100 | | Category 37 | 100 | | Category 38 | 100 | | Category 39 | 100 | | Category 40 | 100 | | Category 41 | 100 | | Category 42 | 100 | | Category 43 | 100 | | Category 44 | 100 | | Category 45 | 100 | | Category 46 | 100 | | Category 47 | 100 | | Category 48 | 100 | | Category 49 | 100 | | Category 50 | 100 | | Category 51 | 100 | | Category 52 | 100 | | Category 53 | 100 | | Category 54 | 100 | | Category 55 | 100 | | Category 56 | 100 | | Category 57 | 100 | | Category 58 | 100 | | Category 59 | 100 | | Category 60 | 100 | | Category 61 | 100 | | Category 62 | 100 | | Category 63 | 100 | | Category 64 | 100 | | Category 65 | 100 | | Category 66 | 100 | | Category 67 | 100 | | Category 68 | 100 | | Category 69 | 100 | | Category 70 | 100 | | Category 71 | 100 | | Category 72 | 100 | | Category 73 | 100 | | Category 74 | 100 | | Category 75 | 100 | | Category 76 | 100 | | Category 77 | 100 | | Category 78 | 100 | | Category 79 | 100 | | Category 80 | 100 | | Category 81 | 100 | | Category 82 | 100 | | Category 83 | 100 | | Category 84 | 100 | | Category 85 | 100 | | Category 86 | 100 | | Category 87 | 100 | | Category 88 | 100 | | Category 89 | 100 | | Category 90 | 100 | | Category 91 | 100 | | Category 92 | 100 | | Category 93 | 100 | | Category 94 | 100 | | Category 95 | 100 | | Category 96 | 100 | | Category 97 | 100 | | Category 98 | 100 | | Category 99 | 100 | | Total (Total) |Technische Daten
System

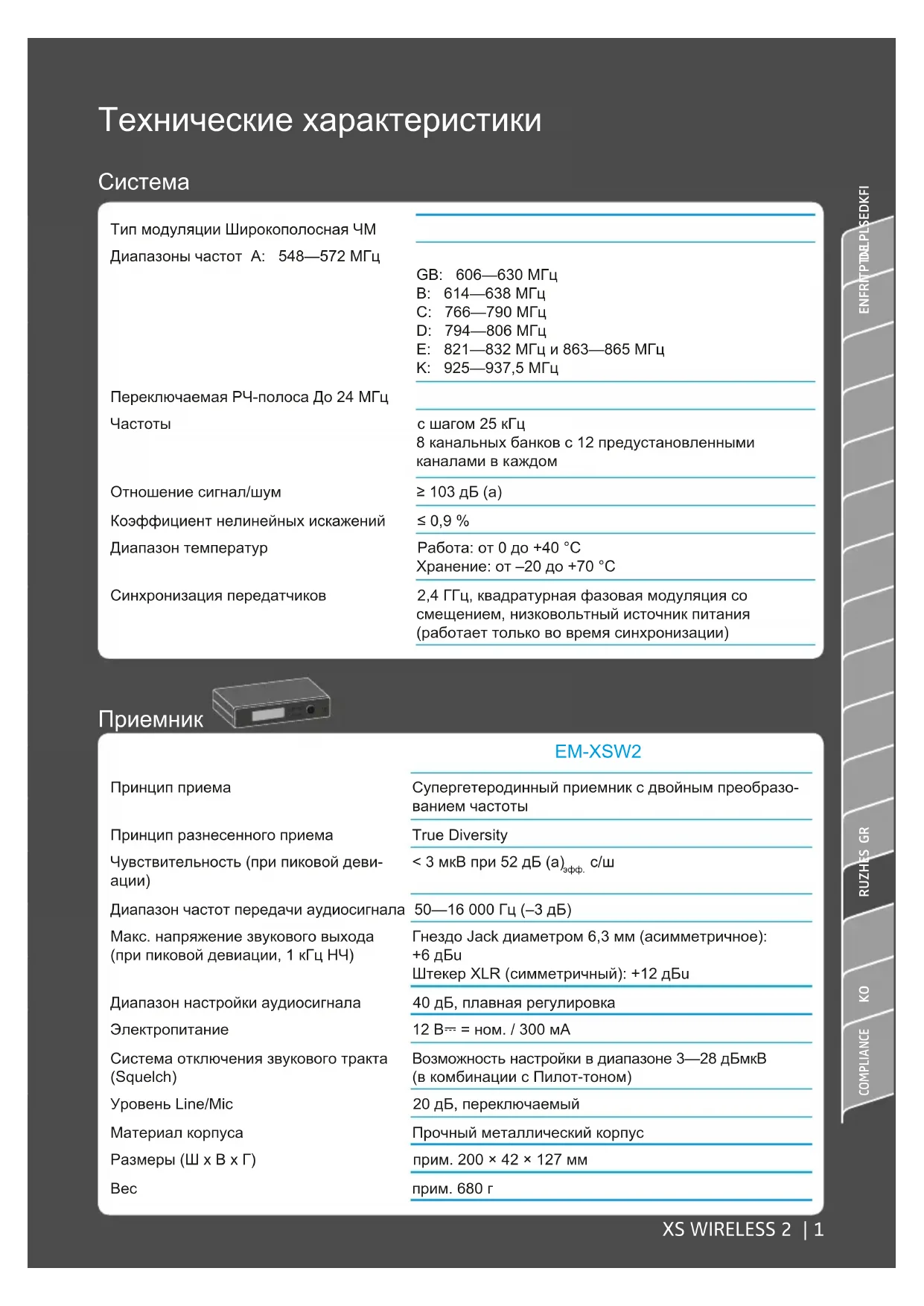

Технические характеристики
Система
Тип модуляции Широкополосная ЧМ
Диапазоны частот А: 548—572 МГц
GB: 606—630 МГц
B: 614—638 МГц
C: 766—790 МГц
D: 794—806 МГц
E: 821—832 МГц и 863—865 МГц
K: 925—937,5 МГц
Переключаемая РЧ-полоса До 24 МГц
Частоты
с шагом 25 кГц
8 канальных банков с 12 предоставленными каналами в каждом
Отношение сигнал/шум
≥ 103 дБ (a)
Коэффициент нелинейных искажений
≤ 0,9 %
Диапазон температур
Хранение: от -20 до +70 °C
Синхронизация передатчиков
2,4 ГГц, квадратурная фазовая модуляция со смещением, низковольтный источник питания (работает только во время синхронизации)
Приемник
EM-XSW2
| Принцип приема | Супергетеродинный приемник с двойным преобразованием частоты |
| Принцип разнесенного приема | True Diversity |
| Чувствительность (при пиковой деви-ации) | < 3 мкВ при 52 дБ (а) _эфф. с/ш |
| Диапазон частот передачи аудиосигнала | 50—16 000 Гц (-3 дБ) |
| Макс. напряжение звукового выхода (при пиковой девиации, 1 кГц НЧ) | Гнездо Jack диаметром 6,3 мм (асимметричное): +6 дБиШтекер XLR (симметричный): +12 дБи |
| Диапазон настройки аудиосигнала | 40 дБ, плавная регулировка |
| Электропитание | 12 В--- = ном. / 300 мА |
| Система отключения звукового тракта (Squelch) | Возможность настройки в диапазоне 3—28 дБмкВ (в комбинации с Пилот-тоном) |
| Уровень Line/Mic | 20 дБ, переключаемый |
| Материал корпуса | Прочный металлический корпус |
| Размеры (Ш x В x Г) | прим. 200 × 42 × 127 мм |
| Вес | прим. 680 г |
SK-XSW
e 835
SKM-XSW
e 865
Мощность РЧ-выхода 10 мВт
Диапазон частот передачи аудиосигнала
50—16 000 Гц (Line)
80—16 000 Гц (Mic)
80—16 000 Гц
Аудиовход Гнездо Jack диаметром
3,5 MM
Максимальное входное напряжение (Mic/Line) при коэффициенте нелинейных искажений 3 %
тип. 1,5 В _СКЗ Mic/
тип. 2,6 B _СКЗ Line
@ -30 дБ усиление
Электропитание 2 батарейки, типа АА, 1,5 В
Время работы прим. 10 ч
Тип микрофона – Динамический конденсаторный,
поляризованный
Чувствительность входа капсюля
Характеристика направленности
– кардиоидная суперкардиоид-
ная
Диапазон настройки чувствительности передатчика
от 0 до -30 дБ с шагом 10 дБ
Материал корпуса
Прочный АБС-пластик
Размеры
Принцип преобразования
ME 2-2
ME 3-II
конденсаторный, поляризованный
конденсаторный, поляризованный
Чувствительность
20 мВ/Па
1,6 мВ/Па
Характеристика направленности
круговая
кардиоидная
Максимальный уровень звукового давления
130 дБ
150 дБ
Блок питания NT 12-5CW
| Номинальное входное напряжение | 100—240 В ~ |
| Частота сетевого напряжения | 50 или 60 Гц |
| Входной ток ≤ 200 мА | |
| Номинальное выходное напряжение | 12 В--- |
| выходной ток ≤ 500 мА | |
| Потребляемая мощность в режиме ожидания | ≤ 0,075 Вт @230 В АС≤ 0,1 Вт @115 В АС |
| Класс энергоэффективности | DoE Level VI |
| Диапазон температур | от 0 до +40 °C |
| Температура хранения | от -20 до +60 °C |
| Относительная влажность воздуха | макс. 95 % |
| Вес (без адаптера) | прим. 65 г |
| Кабельтов | прим. 1,83 м |
Разводка штекеров
EM-XSW2 SK-XSW CI 1-N
Штекер типа Jack моно диаметром 6,3 мм
Штекер типа Jack диаметром 3,5 мм
Штекер типа Jack моно диаметром 6,3 мм
Штекер типа Jack диаметром 3,5 мм
Штекер типа Jack диаметром 3,5 мм
Разъем постоянного тока для источник питания
Декларации изготовителя
Гарантия
Компания Sennheiser electronic GmbH & Co. KG предоставляет гарантию на данное изделие сроком 24 месяца. Действующие условия предоставления гарантии можно узнать на сайте www.sennheiser.com или у партнеров Sennheiser.
Соответствие требованиям законодательства
• Директива WEEE (2012/19/EC)
• Директива по элементам питания (2013/56/EC & 2006/66/EC)
Указания относительно утилизации
Значок в виде зачеркнутого мусорного контейнера на колесах, приведенный на изделии, батарейке/аккумуляторе и/или упаковке, обращает внимание на то, что эти изделия после завершения срока службы нельзя выбрасывать с бытовыми отходами. Такие изделия собираются и утилизируются отдельно. В отношении упаковок соблюдайте предписания законодательства по сортировке отходов, действующие в вашей стране.
Дополнительные сведения об утилизации данных изделий можно получить в муниципальных органах, локальных пунктах сбора и возврата, а также у партнеров Sennheiser в вашем регионе.
Целью раздельного сбора пришедших в негодность электроприборов и электронных устройств, батареек/аккумуляторов и упаковки является поощрение повторного использования материалов и/или их переработки, а также предотвращение отрицательных эффектов, например высвобождения потенциально содержащихся в изделиях опасных веществ. Поддерживая такой порядок, вы делаете важный вклад в сохранение окружающей среды и защиту здоровья окружающих вас людей.
Соответствие стандартам ЕС
· C€
• Директива RoHS (2011/65/EC)
• Директива по ЭМС (2014/30/EC)
- Директива по низковольтному оборудованию (2014/35/EC)
Настоящим Sennheiser electronic GmbH & Co. KG заявляет, что радиосистема XS WIRELESS 2 (состоит из SKM-XSW, SK-XSW, EM-XSW2) соответствует Директиве 2014/53/EC.
Полный текст заявления приведен на сайте www.sennheiser.com/download. Перед вводом в эксплуатацию изучите применимые предписания законодательства своей страны и соблюдайте их.
Информация о допусках и сертификатах приведена в главе «Compliance».
