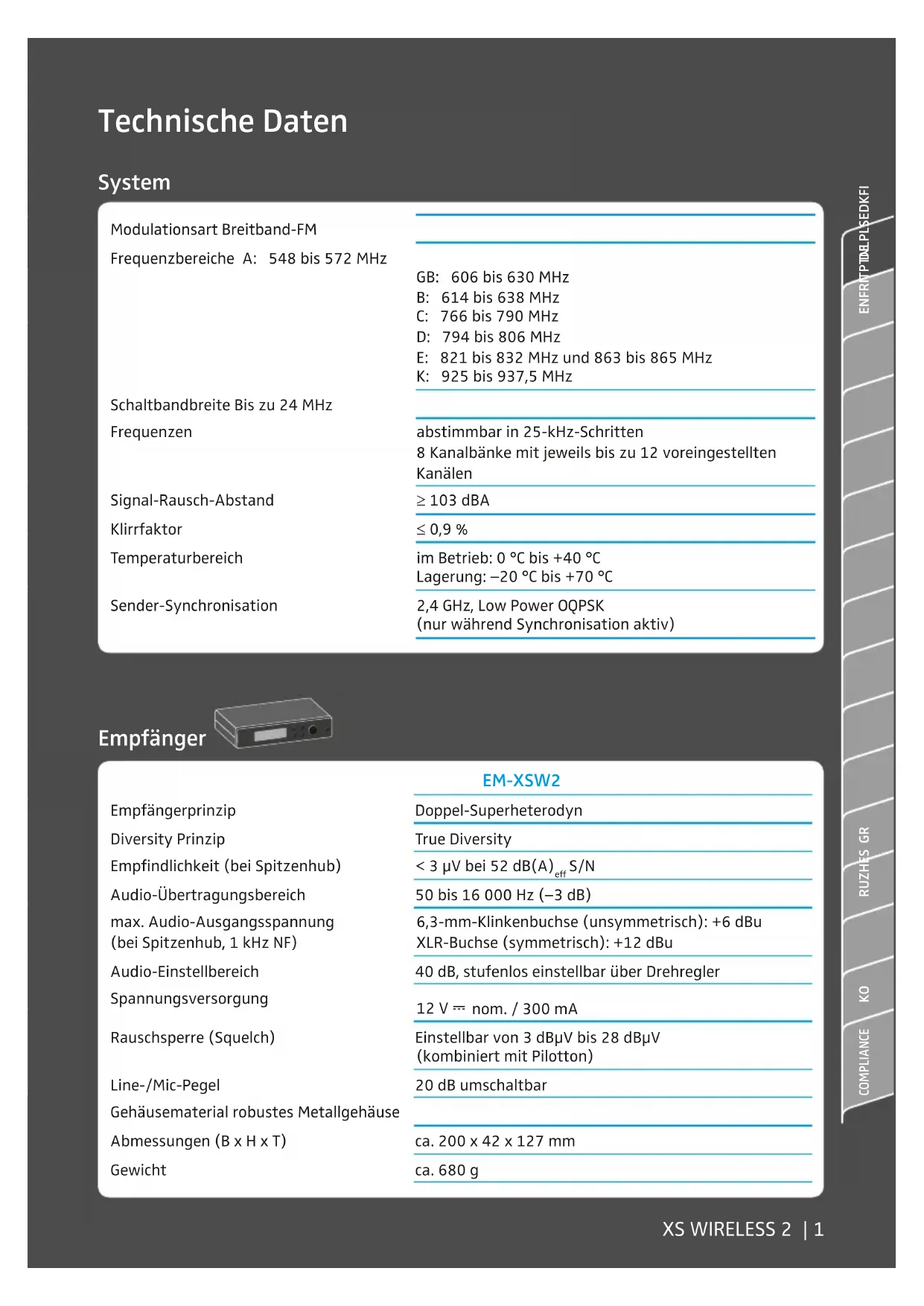

BEDIENUNGSANLEITUNG XSW 2865E SENNHEISER
| Modulationsart Breitband-FM | |
| Frequenzbereiche A: 548 bis 572 MHz | GB: 606 bis 630 MHzB: 614 bis 638 MHzC: 766 bis 790 MHzD: 794 bis 806 MHzE: 821 bis 832 MHz und 863 bis 865 MHzK: 925 bis 937,5 MHz |
| Schaltbandbreite Bis zu 24 MHz | |
| Frequenzen | abstimmbar in 25-kHz-Schritten8 Kanalbänke mit jeweils bis zu 12 voreingestellten Kanälen |
| Signal-Rausch-Abstand | ≥103 dBA |
| Klirrfaktor | ≤0,9 % |
| Temperaturbereich | im Betrieb: 0 °C bis +40 °CLagerung: -20 °C bis +70 °C |
| Sender-Synchronisation | 2,4 GHz, Low Power OQPSK(nur während Synchronisation aktiv) |
Empfänger
| EM-XSW2 | |
| Empfängerprinzip | Doppel-Superheterodyn |
| Diversity Prinzip | True Diversity |
| Empfindlichkeit (bei Spitzenhub) | < 3 μV bei 52 dB(A) _eff S/N |
| Audio-Übertragungsbereich | 50 bis 16 000 Hz (-3 dB) |
| max. Audio-Ausgangsspannung (bei Spitzenhub, 1 kHz NF) | 6,3-mm-Klinkenbuchse (unsymmetrisch): +6 dBuXLR-Buchse (symmetrisch): +12 dBu |
| Audio-Einstellbereich | 40 dB, stufenlos einstellbar über Drehregler |
| Spannungsversorgung | 12 V = nom. / 300 mA |
| Rauschsperre (Squelch) | Einstellbar von 3 dBμV bis 28 dBμV(kombiniert mit Pilotton) |
| Line-/Mic-Pegel | 20 dB umschaltbar |
| Gehäusematerial robustes Metallgehäuse | |
| Abmessungen (B x H x T) | ca. 200 x 42 x 127 mm |
| Gewicht | ca. 680 g |
Sender
SK-XSW
SKM-XSW
e 835 e 865
HF-Ausgangsleistung 10 mW
Audio-Übertragungsbereich 50 bis 16 000 Hz (Line) 80 bis 16000 Hz 80 bis 16 000 Hz (Mic)
Audio-Eingang 3,5-mm-Klinkenbuchse –
Max. Eingangsspannung typ. 1,5 V RMS Mic/ (Mic/Line) bei 3% Klirrfaktor typ. 2,6 V RMS Line @ -30 dB Gain
Spannungsversorgung 2 Batterien, Typ AA, 1,5 V
Betriebszeit ca. 10 Stunden
Mikrofontyp – Dynamisch Kondensator,
dauerpolarisiert
Eingangsempfindlichkeit Kapsel – 1,5 mV/Pa 1,8 mV/Pa
Richtcharakteristik – Niere Superniere
Einstellbereich 0 bis -30 dB einstellbar in 10 dB Schritten
Senderempfindlichkeit
Gehäusematerial robustes ABS
Abmessungen ca. 71 x 96 x 28 mm ca. 260 x 50 mm (L x ∅) (B x H x T)
Gewicht ca. 95 g ca. 245 g
Mikrofone
ME 2-2
ME 3-II
Wandlerprinzip Kondensator, Kondensator, dauerpolarisiert, dauerpolarisiert
Empfindlichkeit 20 mV/Pa 1,6 mV/Pa
Richtcharakteristik Kugel Niere
Max. Schalldruckpegel 130 dB 150 dB
Netzteil NT 12-5CW
Nenneingangspannung 100 bis 240 V\~
Netzfrequenz 50 oder 60 Hz
Eingangsstrom ≤ 200 mA
Nennausgangsspannung
Ausgangsstrom ≤ 500 mA
Stand-by-Leistungsaufnahme
12 V =
≤ 0,075 W @230 V AC
≤ 0,1 W @115 V AC
Energie-Effizienz-Klasse
Temperaturbereich
Lagertemperatur
Relative Luftfeuchte
Gewicht (ohne Adapter)
Kabellänge
DoE Level VI
0 °C bis +40 °C
-20^ C bis +60^ C
max. 95 %
ca. 65 g
ca. 1,83 m
Steckerbelegung
EM-XSW2 SK-XSW CI 1-N
6,3-mm-Mono-Klinkenstecker
3,5-mm-Klinkenstecker
6,3-mm-Mono-Klinkenstecker
3,5-mm-Klinkenstecker
3,5-mm-Klinkenstecker
Hohlklinkenstecker zur Stromversorgung
Herstellererklärungen
Garantie
Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantiebedingungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser-Partner beziehen.
In Übereinstimmung mit folgenden Anforderungen
- Batterierichtlinie (2013/56/EU & 2006/66/EU)
• WEEE-Richtlinie (2012/19/EU)
Hinweise zur Entsorgung
Das Symbol der durchgestrichenen Mülltonne auf Rädern auf Produkt, Batterie/Akku und/oder Verpackung weist Sie darauf hin, dass diese Produkte am Ende ihrer Lebensdauer nicht über den normalen Hausmüll entsorgt werden dürfen, sondern einer separaten Entsorgung zuzuführen sind. Für Verpackungen beachten Sie bitte die gesetzlichen Vorschriften zur Abfalltrennung in Ihrem Land.
Weitere Informationen zum Recycling dieser Produkte erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Sammel- oder Rücknahmestellen oder bei Ihrem Sennheiser-Partner.
Das separate Sammeln von Elektro- und Elektronik-Altgeräten, Batterien/Akkus und Verpackungen dient dazu, die Wiederverwendung und/oder Verwertung zu fördern und negative Effekte, beispielsweise durch potenziell enthaltene Schadstoffe, zu vermeiden. Hiermit leisten Sie einen wichtigen Beitrag zum Umwelt- und Gesundheitsschutz.
CE-Konformität
• CE
• RoHS Richtlinie (2011/65/EU)
• EMV-Richtlinie (2014/30/EU)
• Niederspannungsrichtlinie (2014/35/EU)
Hiermit erklärt Sennheiser electronic GmbH & Co. KG, dass der Funkanlagentyp XS WIRELESS 2 bestehend aus SKM-XSW, SK-XSW und EM-XSW2 der Richtlinie 2014/53/EU entspricht.
Die Erklärung steht Ihnen im Internet unter www.sennheiser.com/download zur Verfügung. Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vorschriften zu beachten.
Informationen über Zulassungen und Zertifizierungen finden Sie im Kapitel „Compliance“.
