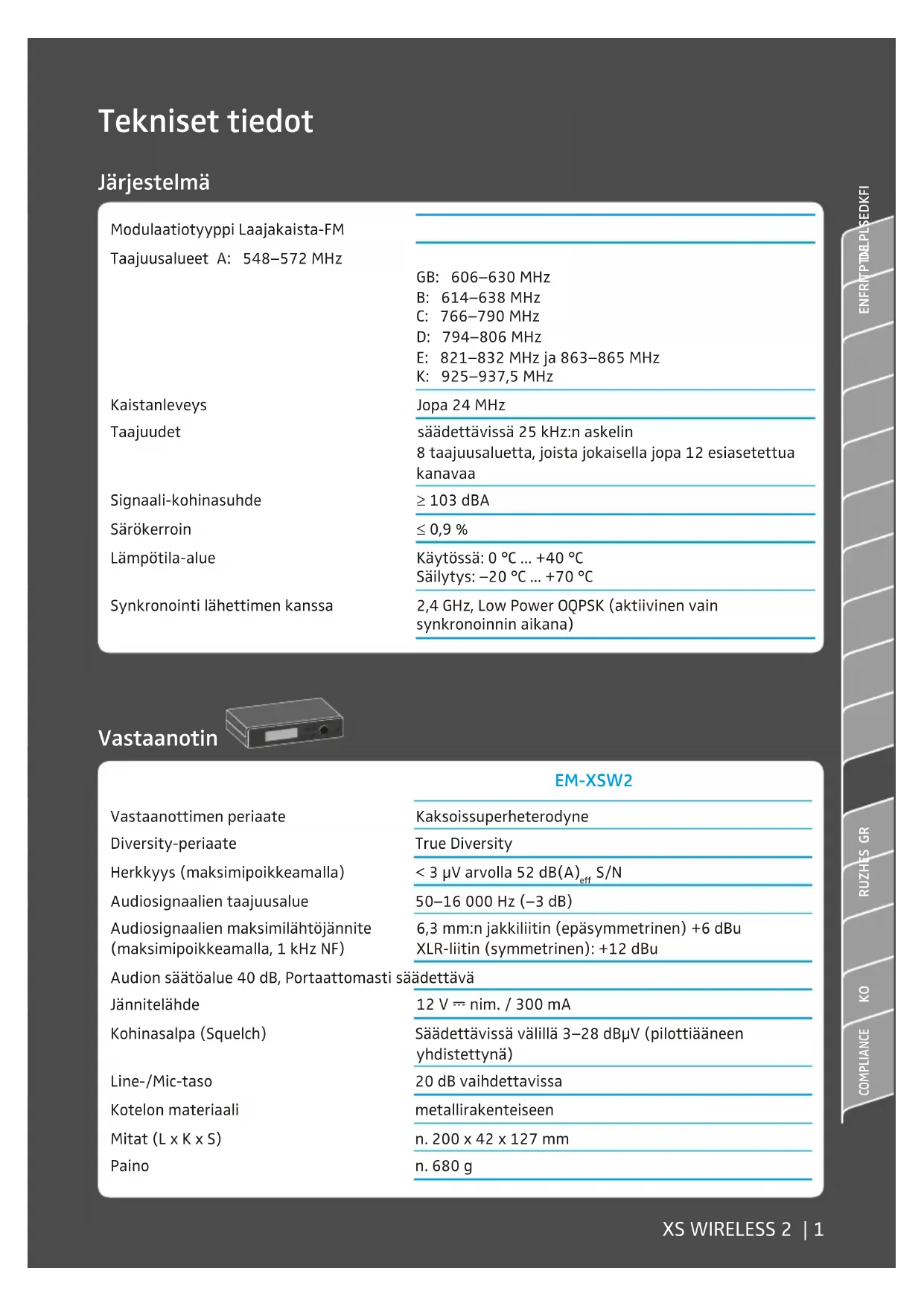

KÄYTTÖOHJE XSW 2865E SENNHEISER
| Modulaatiotyyppi Laajakaista-FM | |
| Taajuusalueet A: 548–572 MHz | GB: 606–630 MHzB: 614–638 MHzC: 766–790 MHzD: 794–806 MHzE: 821–832 MHz ja 863–865 MHzK: 925–937,5 MHz |
| Kaistanleveys | Jopa 24 MHz |
| Taajuudet | säädettävissä 25 kHz:n askelin8 taajuusalueetta, joista jokaisella jopa 12 esiasetettua kanavaa |
| Signaali-kohinasuhde | ≥103 dBA |
| Särökerroin | ≤0,9 % |
| Lämpötila-alue | Käytössä: 0 °C ... +40 °CSäilytys: -20 °C ... +70 °C |
| Synkronointi lähettimen kanssa | 2,4 GHz, Low Power OQPSK (aktiivinen vain synkronoinnin aikana) |
Vastaanotin
| EM-XSW2 | |
| Vastaanottimen periaate | Kaksoissuperheterodyne |
| Diversity-periaate | True Diversity |
| Herkkyys (maksimipoikkeamalla) | < 3 μV arvolla 52 dB(A) _eff S/N |
| Audiosignaalien taajuusalue | 50–16 000 Hz (-3 dB) |
| Audiosignaalien maksimilähtöjännite(maksimipoikkeamalla, 1 kHz NF) | 6,3 mm:n jakkiliitin (epäsymmetrinen) +6 dBuXLR-liitin (symmetrinen): +12 dBu |
| Audion säätöalue 40 dB, Portaattomasti säädettävä | |
| Jännitelähde | 12 V --- nim. / 300 mA |
| Kohinasalpa (Squelch) | Säädettävissä välillä 3–28 dBμV (pilottiääneenyhdistettynä) |
| Line-/Mic-taso | 20 dB vaihdettavissa |
| Kotelon materiaali | metallirakenteiseen |
| Mitat (L x K x S) | n. 200 x 42 x 127 mm |
| Paino | n. 680 g |
Lähetin
SK-XSW
SKM-XSW
e 835
e 865
HF-lähtöteho 10 mW
Audiosignaalien taajuusalue 50–16 000 Hz (Line) 80–16000 Hz 80–16 000 Hz (Mic)
Audiotulo 3,5 mm:n jakkiliitin –
Maksimitulojännite (Mic/Line), kun särökerroin on 3 % tyyp. 1,5 V RMS Mic/ tyyp. 2,6 V RMS Line @ -30 dB Gain
Jännitelähde 2 AA-paristoa, 1,5 V
Toiminta-aika n. 10 tuntia
Mikrofonityyppi – Dynaaminen Kondensaattori,
pysyvästi polarisoitu
Kapselin tuloherkkyys - 1,5 mV/Pa 1,8 mV/Pa
Suuntakuvio – Hertta Hyperhertta
Lähettimen herkkyyden 0–30 dB, säädettävissä 10 dB:n askelin säätöalue
Kotelon materiaali tukeva ABS
Mitat n. 71 x 96 x 28 mm (L x K x S) n. 260 x 50 mm (P x ∅)
| ME 2-2 | ME 3-II | |
| Muuntajaperiaate | Kondensaattori, pysyvästi polarisoitu | Kondensaattori, pysyvästi polarisoitu |
| Herkkyys | 20 mV/Pa | 1,6 mV/Pa |
| Suuntakuvio | Kuula | Hertta |
| Maks. äänenpainetaso | 130 dB | 150 dB |
Verkkolaite NT 12-5CW
Nimellistulojännite 100–240 V\~
Verkkotaajuus 50 tai 60 Hz
Tulovirta ≤ 200mA
Nimellislähtöjännite
Antovirta ≤ 500mA
Stand-by-tehonotto
12 V =
≤ 0,075 W @230 V AC
≤ 0,1 W @115 V AC
Energiatehokkuusluokka
Lämpötila-alue
Varastointilämpötila
Suhteellinen ilmankosteus
6,3 mm:n monojakkiliitin
3,5 mm:n jakkiliitin
XLR-3-pistoke
3,5 mm:n jakkiliitin
DC-liitin virtalähde
6,3 mm:n monojakkiliitin3,5 mm:n jakkiliitin
Takuu
Sennheiser electronic GmbH & Co. KG myöntää tälle tuotteelle 24 kuukauden takuun. Tällä hetkel- lä voimassa olevat takuuehdot voi katsoa internetistä (www.sennheiser.com) tai ne voi pyytää lähimmältäSennheiser-edustajalta.
Tuote täyttää seuraavien direktiivien vaatimukset
• WEEE-direktiivi (2012/19/EU)
• Paristodirektiivi (2013/56/EU & 2006/66/EU)
Ohjeet hävittämiseen
Yliviiivattu pyörillä olevan jätetynnyrin tuotteessa, akussa ja/tai pakkauksessa oleva merkki muistuttaa siitä, että näitä tuotteita ei saa hävittää käyttöiän lopussa tavanomaisten talousjätteiden joukossa, vaan tuote on toimitettava hävitettäväksi sen kaltaisille tuotteille tarkoitettuun keräyspisteeseen. Pakkauksiin liittyen huomioi oman maasi jätteiden lajittelua koskeva lainsäädäntö.
Lisätietoja näiden tuotteiden kierrätyksestä on saatavissa paikallishallinnosta, kunnallisista keräystai palautuspisteistä tai lähimmältä Sennheiser-edustajalta.
Erikseen tapahtuvan sähkö- ja elektroniikkalaitteiden, paristojen/akkujen ja pakkausten keräämisen tarkoituksena on edistää toisaalta sähkö- ja elektroniikkaromun uusiokäyttöä niin materiaalien osalta kuin muissakin muodoissa sekä ehkäistä toisaalta tällaisesta romusta aiheutuvat haittavaikutukset, esimerkiksi romun mahdollisesti sisältämien haitallisten aineiden vuoksi. Näin sinulla on tärkeä osa elinympäristön ja terveyden suojelemisessa.
CE-vaatimustenmukaisuus
• C€
• RoHS-direktiivi (2011/65/EU)
• EMC-direktiivi (2014/30/EU)
- Pienjännitedirektiivi (2014/35/EU)
Sennheiser electronic GmbH & Co. KG vakuuttaa, että radiolaitetyyppi XS WIRELESS 2 (koostuen seuraavista osista: SKM-XSW, SK-XSW, EM-XSW2) on direktiivin 2014/53/EU mukainen.
Lisätietoja saa internetosoitteesta www.sennheiser.com/download. Ennen käyttöönottoa on otettava huomioon käyttömaassa voimassa olevat määräykset.
Tietoja hyväksynnöistä ja sertifioinneista on luvussa "Compliance".
