用户手册 XSW 2865E SENNHEISER

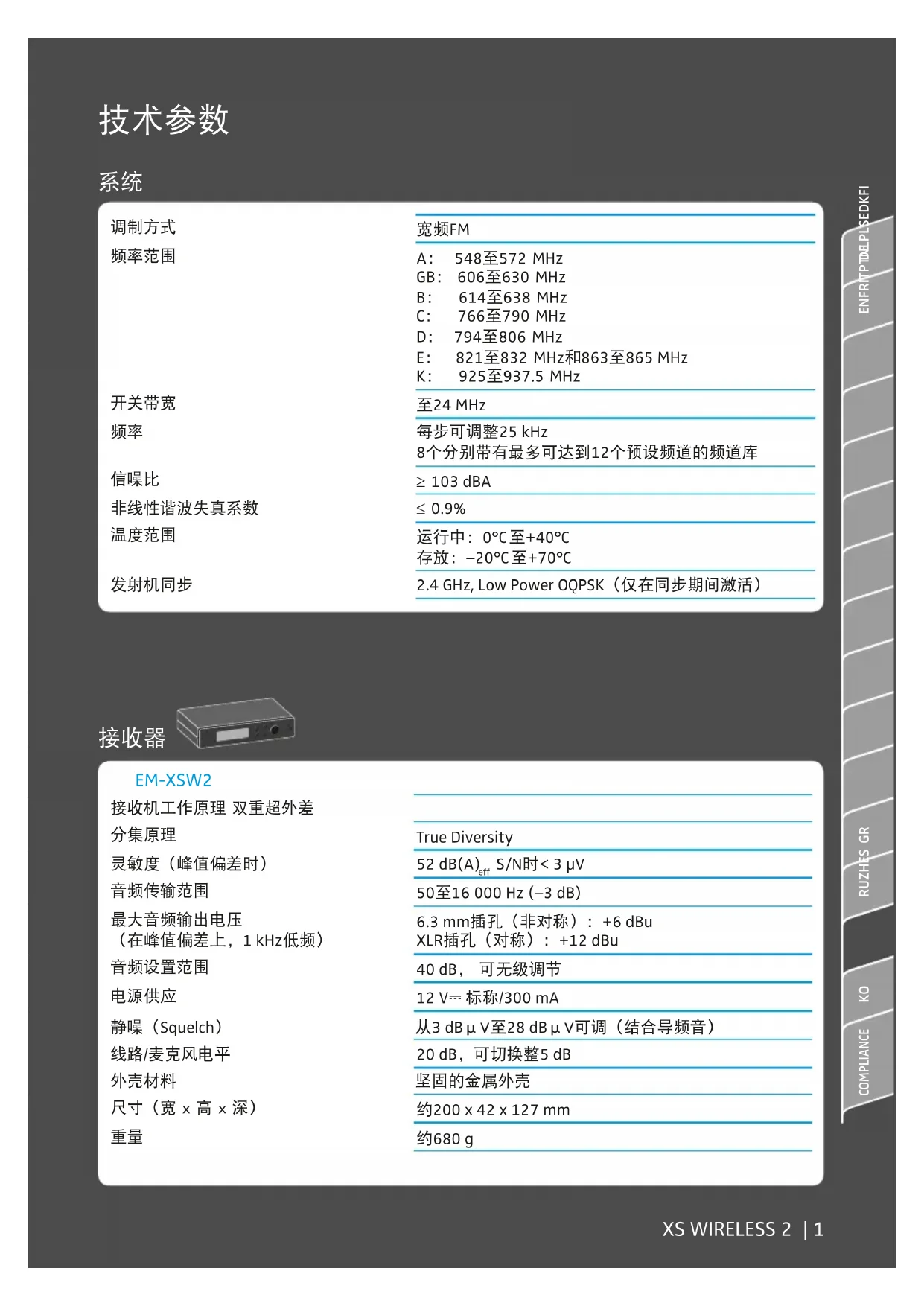

| 调制方式 | 宽频FM |
| 频率范围 | A: 548至572 MHzGB: 606至630 MHzB: 614至638 MHzC: 766至790 MHzD: 794至806 MHzE: 821至832 MHz和863至865 MHzK: 925至937.5 MHz |
| 开关带宽 | 至24 MHz |
| 频率 | 每步可调整25 kHz8个分别带有最多可达到12个预设频道的频道库 |
| 信噪比 | ≥103 dBA |
| 非线性谐波失真系数 | ≤0.9% |
| 温度范围 | 运行中:0°C至+40°C存放:-20°C至+70°C |
| 发射机同步 | 2.4 GHz, Low Power OQPSK(仅在同步期间激活) |
接收器
EM-XSW2
| 接收机工作原理 双重超外差 | |
| 分集原理 | True Diversity |
| 灵敏度(峰值偏差时) | 52 dB(A) _eff S/N时<3 μV |
| 音频传输范围 | 50至16 000 Hz (-3 dB) |
| 最大音频输出电压(在峰值偏差上,1 kHz低频) | 6.3 mm插孔(非对称):+6 dBuXLR插孔(对称):+12 dBu |
| 音频设置范围 | 40 dB,可无级调节 |
| 电源供应 | 12 V=标称/300 mA |
| 静噪(Squelch) | 从3 dB μV至28 dB μV可调(结合导频音) |
| 线路/麦克风电平 | 20 dB,可切换整5 dB |
| 外壳材料 | 坚固的金属外壳 |
| 尺寸(宽×高×深) | 约200 × 42 × 127 mm |
| 重量 | 约680 g |
发射机
SK-XSW
SKM-XSW
e 835 e 865
高频输出功率
音频传输范围
音频输入端
3%非线性谐波失真系数时的
最大输入电压（线路/麦克风）
电源供应
工作时间
麦克风类型
话筒头输入信号灵敏度
拾音特征
发射机灵敏度设置范围
外壳材料
尺寸
重量
10 mW
50至16 000 Hz（线路） 80至16 000 Hz
80至16 000 Hz（麦克风）
3.5 mm插孔 -
1.5 V _RMS Mic型/
约71×96×28mm 约260×50mm（长度×∅）
(宽 × 高 × 深)
约95 g 约245 g
麦克风
ME 2-2 ME 3-11
换能原理 电容、
灵敏度
拾音特征 全方向 心形
最大声压级
电容、驻极体 驻极体
20 mV/Pa 1.6 mV/Pa
130 dB 150 dB
电源适配器NT 12-5CW
| 额定输入电压 | 100至240 V~ |
| 电源频率 | 50或60 Hz |
| 输入电流 | ≤ 200 mA |
| 标称输出电压 | 12 V= |
| 输出电流 | ≤ 500 mA |
| 待机功耗 ≤ 0,075 W @230 V AC | ≤ 0,1 W @115 V AC |
| 节能等级 | DoE Level VI |
| 温度范围 | 0°C 至 +40°C |
| 存放温度 | -20°C 至 +60°C |
| 相对空气湿度 | 最高95% |
| 重量(不含适配器) | 约65 g |
| 电缆长度 约1,83 m |
插头配置
EM-XSW2 SK-XSW CI 1-N
6.3 mm单声道TRS插头
3.5 mm TRS插头
6.3 mm单声道TRS插头 3.5 mm TRS插头
3.5 mm TRS插头
DC连接器 电源
制造商声明
质保
Sennheiser electronic GmbH & Co. KG公司为本产品承担24个月的保修服务。您可以登录公司网站www.sennheiser.com或通过Sennheiser经销商了解现行的质保条件。
本产品满足以下标准要求：
WEEE标准 (2012/19/EU)
电池标准 (2013/56/EU & 2006/66/EU)
有关废弃处理的提示
在产品、蓄电池/电池和/或包装上有垃圾箱车轮上画了一个叉的标志表示该产品使用寿命到期时不得作为一般生活垃圾进行废弃处理，而需分类收集处理。注意遵守您所在国家对包装垃圾分类的法律规定。
关于产品循环再利用的其它信息请从当地主管部门、城市收集或回收站点或者Sennheiser合作商处获取。
分开收集电气电子设备、蓄电池/电池以及包装是为了资源再利用，或者是当地主管部门的要求，同时也是为了避免负面影响，如避免隐含的有害物质。这样，您也为环境保护和健康保护作出了重要贡献。
CE一致性声明
RoHS标准 (2011/65/EU)
EMC标准 (2014/30/EU)
低压标准 (2014/35/EU)
Sennheiser electronic GmbH & Co. KG在此声明，无线电设备型号XS WIRELESS 2包括SKM-XSW、SK-XSW和EM-XSW2，符合标准2014/53/EU。
您可以在本公司网站www.sennheiser.com/download下载此声明。开机调试前，请注意所在国家/地区的有关规定。
有关许可和认证的信息请参见章节“Compliance”。
China RoHS
| 部件名称(Parts)*=如果包含(if available) | 有害物质 | ||||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬( Cr^6+ ) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | 产品环保年限(EFUP) | |
| 金属部件(Metal Parts)x0000015 | |||||||
| 电路模块(Circuit Modules)x0000015 | |||||||
| 电缆及电缆组件(Cables and Cable Assemblies) | x0000015 | ||||||
| 电路开关(Circuit Breakers)* | x0000015 | ||||||
| 外部电力适配器(External Power Supply)* | x0000010 | ||||||
| 电池(Battery)* | x00000 | 5 | |||||
本表格依据 SJ/T 11364 的规定编制。
o: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。
x: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
