Produkttyp	Dynamisches Mikrofon
Marke	SENNHEISER
Modell	E904
Richtcharakteristik	Niere
Frequenzgang	40 - 18 000 Hz
Empfindlichkeit (Freifeld, unbelastet)	2,0 mV/Pa (1 kHz)
Nennimpedanz	350 Ω
Minimale Lastimpedanz	1 kΩ
Anschluss	XLR-3 (90° gedreht)
Gewicht	125 g
Abmessungen (L x B)	63 x 41 mm
Gehäusematerial	Metall
Enthaltenes Zubehör	Klemme MZH 604, Etui, Bedienungsanleitung
Empfohlene Anwendungen	Tom, Snare, Gitarrenverstärker, Percussion, Blechbläser, Holzbläser
Stromversorgung	Keine (passives Mikrofon)
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen
Sicherheit	Stöße und Feuchtigkeit vermeiden; geeignete Klemme verwenden
Ersatzteile und Reparierbarkeit	Ersatzteile über Sennheiser erhältlich (Referenz MZH 604)

Häufig gestellte Fragen - E904 SENNHEISER

Wie positioniert man das E904 auf einem Tom?

Platzieren Sie das Mikrofon 3-5 cm über dem Fell, mit einem Winkel von 30-60° für ein optimales Gleichgewicht zwischen Grundton und Obertönen.

Wie vermeide ich Interferenzen mit anderen Schallquellen?

Positionieren Sie das Mikrofon so, dass die Störquelle im maximalen Dämpfungswinkel liegt, etwa 120°.

Welches Zubehör ist beim E904 enthalten?

Das Mikrofon wird mit einer MZH 604 Klemme, einem Etui und der Bedienungsanleitung geliefert.

Kann ich das E904 an einem Gitarrenverstärker verwenden?

Ja, das E904 ist für die Abnahme von Gitarrenverstärkern sowie Percussion, Blechbläsern und Holzbläsern geeignet.

Welche Richtcharakteristik hat das E904?

Das E904 hat eine Nieren-Richtcharakteristik, was die Fokussierung auf die Schallquelle ermöglicht und seitliche sowie rückwärtige Geräusche dämpft.

Welchen Frequenzgang hat das E904?

Der Frequenzgang beträgt 40 bis 18.000 Hz und bietet einen kraftvollen, lebendigen Klang bei Trommeln und Percussion.

Wie reinige ich das E904 Mikrofon?

Verwenden Sie ein trockenes, weiches Tuch zur Reinigung des Gehäuses. Vermeiden Sie Lösungsmittel oder Scheuermittel.

Welchen Anschlusstyp verwendet das E904?

Das E904 ist mit einem XLR-3-Anschluss ausgestattet, der um 90° gedreht ist, was den Platzbedarf reduziert, besonders bei Winkelsteckern.

Ist das E904 für Gesang geeignet?

Nein, das E904 ist hauptsächlich für Instrumente (Schlagzeug, Percussion, Verstärker) konzipiert. Für Gesang bevorzugen Sie die Modelle e935 oder e945.

Wo kann ich die Bedienungsanleitung des E904 herunterladen?

Sie können die Anleitung kostenlos als PDF auf notice-facile.com herunterladen. Eine übersetzte Version kann auf Anfrage per E-Mail gesendet werden.

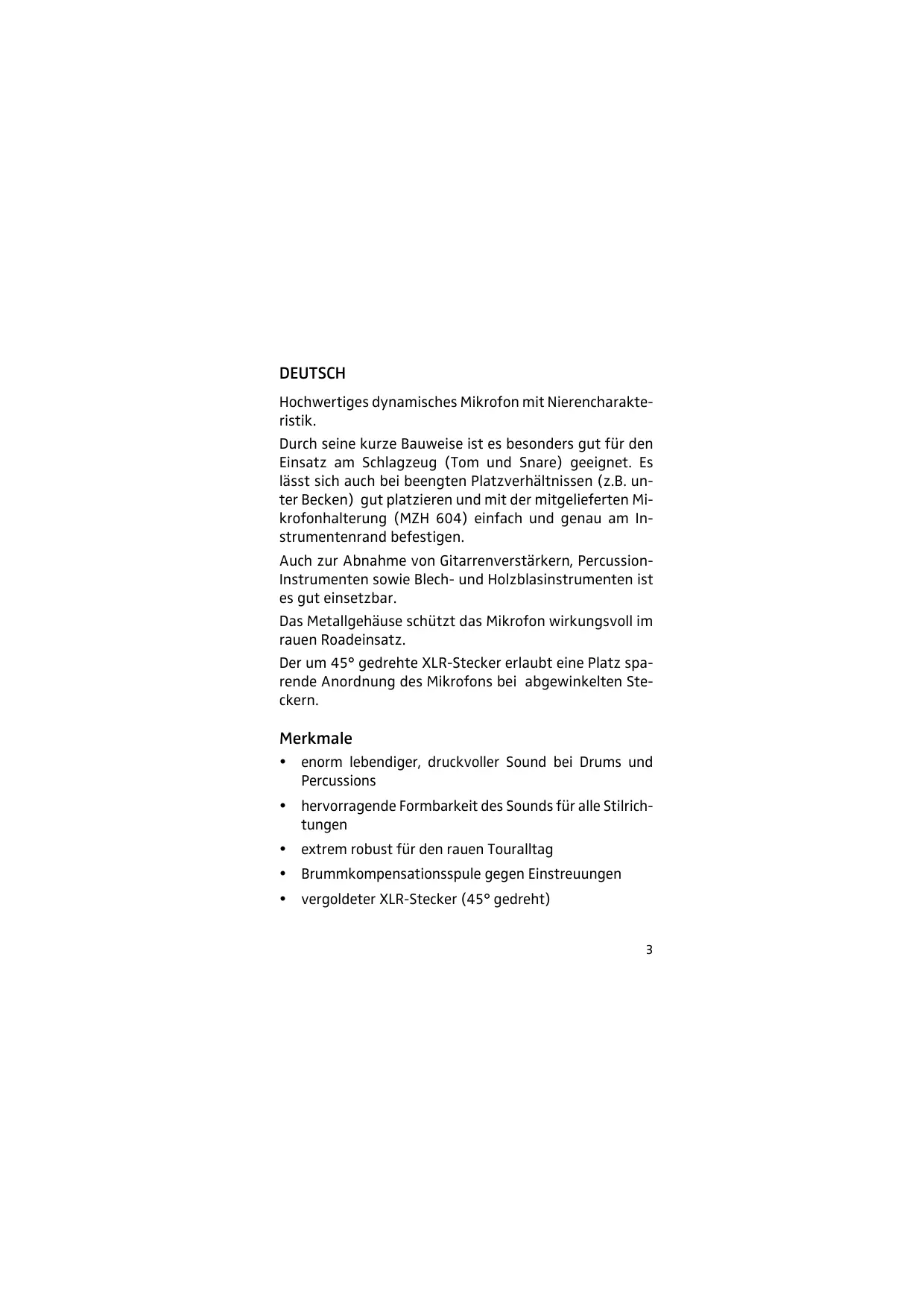

BEDIENUNGSANLEITUNG E904 SENNHEISER

Hochwertiges dynamisches Mikrofon mit Nierencharakteristik.

Durch seine kurze Bauweise ist esalanders gut fur den Einsatz am Schlagzeug (Tom und Snare) geeignet. Es lassst sich auch bei beengten Platzverhältnissen (z.B. unter Becken) gut platzieren und mit der mitgelieferten Mikrofonhalterung (MZH 604) einfach und GENAU am Instrumentenrand befestigen.

Auch zur Abnahme von Gitarrenverständern, Percussion-Instrumenten sowie Blech- und Holzblasinstrumenten ist es gut einsetzbar.

Das Metallgehäuse schützt das Mikrofon wirkungsvoll im rauen Roadeinsatz.

Der um 45^ gedrehte XLR-Stecker erlaubt eine Platz sparende Anordnung des Mikrofons bei abgewinkelten Steckern.

Merkmale

• enorm lebendiger, druckvoller Sound bei Drums und Percussions
• hervorragende Formbarkeit des Sounds für alle Stilrichtungen
  extrem robust für den rauen Touralltag
• Brummkompensationsspule gegen Einstreuungen
• vergoldeter XLR-Stecker (45° gedreht)

Lieferumfang

Mikrofon 904

Tasche

Mikrofonhalterung MZH 604

Bedienungsanleitung

Garantiekarte

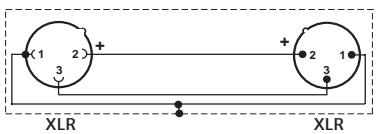

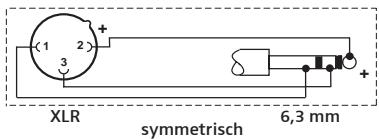

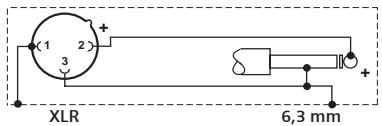

Anschlussbelegung XLR-3

Einsprachekorb abdrehen

Mikrofon platzieren

Trommeln

Positionierung	Klangresultat	Kommentar
	wenig Grundton, viel Obertöne	Positionierung an der Trommel: 3 - 5 cm über dem Fell, Verhältnis Grundton zu Obertönenlässt sich mit dem Winkel einstellen. Die ausgewo-gensten Ergebnisse erreicht man unter einem 30 - 60° Winkel.
	vil Grundton, weniger Obertöne
		Verwendung eines zwei-ten €904 zur Abnahme des Resonanzfells und der Snares. Bei einem Mikrofon evtI. Phasendrehung aktivieren.

Um Störungen durch Übersprechen von benachbarten Schallquellen zu vermeiden, versuchen Sie, das Mikrofon so zu positionieren, dass die Störschallquelle im Winkelbereich der größten Auslösung des Mikrofons liegt (ca. 180^ ).

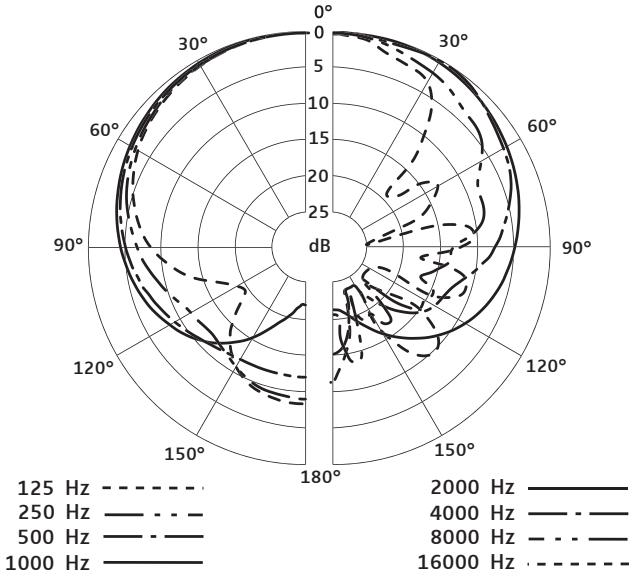

Polardiagram

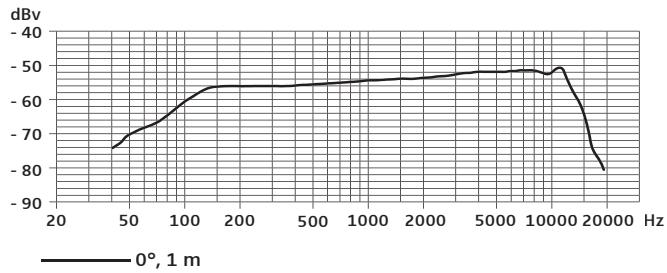

Freqenzgang

Zubehör

Für these Mikrofon ist folgendes Zubehör erhältlich: Mikrofonhalterung MZH 604 (Art. Nr. 05299)

Technische Daten

Wandlerprinzip	dynamisch
Übertragungsbereich	40 – 18.000 Hz
Richtcharakteristik	Niere
Freifeldleerlauf-
Übertragungsfaktor (1 kHz)	2,0 mV/Pa
Nennimpedanz (bei 1 kHz)	350 Ω
Min. Abschlussimpedanz	1 kΩ
Stecker	XLR-3
Gewicht	125 g
Maße	Ø 41 mm, Länge 63 mm

Übersicht Mikrofonanwendungen

Anwendung	Modell
	e901	e902	e904	e905	e906	e908B	e908D	e914	e935
Gesang								x	x
Chor							x
Studio, akustische Instrumente				x			x
Orchester							x
Blechbläser / Saxophon		x	x		x
Akustische Gitarre							x
Akustischer Bass							x
Gitarrenverstärker				x
Bassverstärker		x
Leslie	x	x	x	x
Piano, Flügel	x						x
Kick Drum	x	x
Snare Drum			x	x	x		x
Hänge-Tom			x	x	x		x
Stand-Tom		x	x	x	x		x
Congas			x		x	x	x
Becken							x
Percussion			x	x	x	x	x	x
Overhead							x
