HS253 - Mikrofon SENNHEISER - Kostenlose Bedienungsanleitung

Produkttyp	Elektret-Kopfbügelmikrofon mit permanenter Polarisation
Marke	Sennheiser
Modell	HS253
Richtcharakteristik	Kugel
Frequenzbereich	20 Hz - 20 000 Hz (±3 dB)
Übertragungsfaktor (1 kHz)	5 mV/Pa (±3 dB)
Nennimpedanz	1000 Ω
Minimale Abschlussimpedanz	4,7 kΩ
Äquivalenter Rauschpegel (A-bewertet)	26 dB
Äquivalenter Rauschpegel (CCIR-bewertet)	39 dB
Maximaler Schalldruckpegel	142 dB
Stromversorgung	18 kΩ / 7,5 V (über Sonderstecker)
Stecker	Sonderstecker, 3-polig (kompatibel mit SK 50/SK 250/SK 5012)
Kabellänge	1,6 m
Mikrofondurchmesser	4,8 mm
Gewicht (mit Kabel)	34,4 g
Farbe	Anthrazit oder Beige (je nach Variante)
Membran	Patentierte Tandem-Membran, feuchtigkeitsbeständig (Schweiß, Speichel)
Mitgeliefertes Zubehör	Bedienungsanleitung, Garantiedokument
Optionales Zubehör	Kappen MZC2-1 (kurz) und MZC2-2 (lang), Windschütze MZW 2 und MZW 02
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Übermäßige Feuchtigkeit und Stöße vermeiden.
Sicherheit	Ausschließlich die empfohlene Stromversorgung verwenden. Das Mikrofon nicht öffnen oder modifizieren.
Ersatzteile und Reparierbarkeit	Kappen, Windschütze und Kabel sind optional erhältlich. Für Reparaturen wenden Sie sich an Sennheiser.

Häufig gestellte Fragen - HS253 SENNHEISER

Wie montiere ich die Kappe, um die Höhen anzupassen?

Setzen Sie die Kappe bis zur zweiten Rastposition auf die Kapsel. Verwenden Sie die kurze Kappe MZC2-1 oder die lange MZC2-2 je nach gewünschtem Effekt.

Welche Windschutz-Zubehörteile sind verfügbar?

Zwei Windschütze: MZW 2 (Reduktion um ca. 20 dB) und MZW 02 aus Schaumstoff (zusätzliche Reduktion um 10 dB). Setzen Sie zuerst die MZW 2 auf, dann die MZW 02 darüber.

Wie feuchtigkeitsbeständig ist das HS253?

Dank der patentierten Tandem-Membran ist das Mikrofon besonders unempfindlich gegen Feuchtigkeit wie Schweiß oder Speichel, was eine zuverlässige Nutzung über lange Zeit gewährleistet.

Ist das Mikrofon mit den Sennheiser-Sendern kompatibel?

Ja, es ist mit den Sendern SK 50, SK 250 und SK 5012 über seinen speziellen 3-poligen Stecker kompatibel.

Welche Richtcharakteristik hat das Mikrofon?

Das HS253 hat eine Kugelcharakteristik und nimmt Schall aus allen Richtungen auf.

Wie reinige ich das Mikrofon?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie Chemikalien und übermäßige Feuchtigkeit. Den Schaumstoff-Windschutz können Sie in lauwarmem Seifenwasser waschen und trocknen lassen.

Wie schwer ist das Mikrofon?

Das Mikrofon mit Kabel wiegt ca. 34,4 Gramm, was es leicht und bequem zu tragen macht.

Kann ich dieses Mikrofon für Live-Gesang verwenden?

Ja, es ist optimiert für die Übertragung von Sprache und Live-Gesang mit einem für Close-Miking angepassten Frequenzgang.

Wie lang ist das Kabel?

Das Kabel ist 1,6 Meter lang, was für die meisten Anwendungen ausreichend Bewegungsfreiheit bietet.

Wo finde ich die Frequenzgangkurven?

Die Frequenzgangkurven befinden sich auf Seite 38 der Bedienungsanleitung und zeigen den Einfluss der Kappen und Windschütze.

BEDIENUNGSANLEITUNG HS253 SENNHEISER

BEDIENUNGSCANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D'EMPLOI

ISTRUZIONI PER L'USO

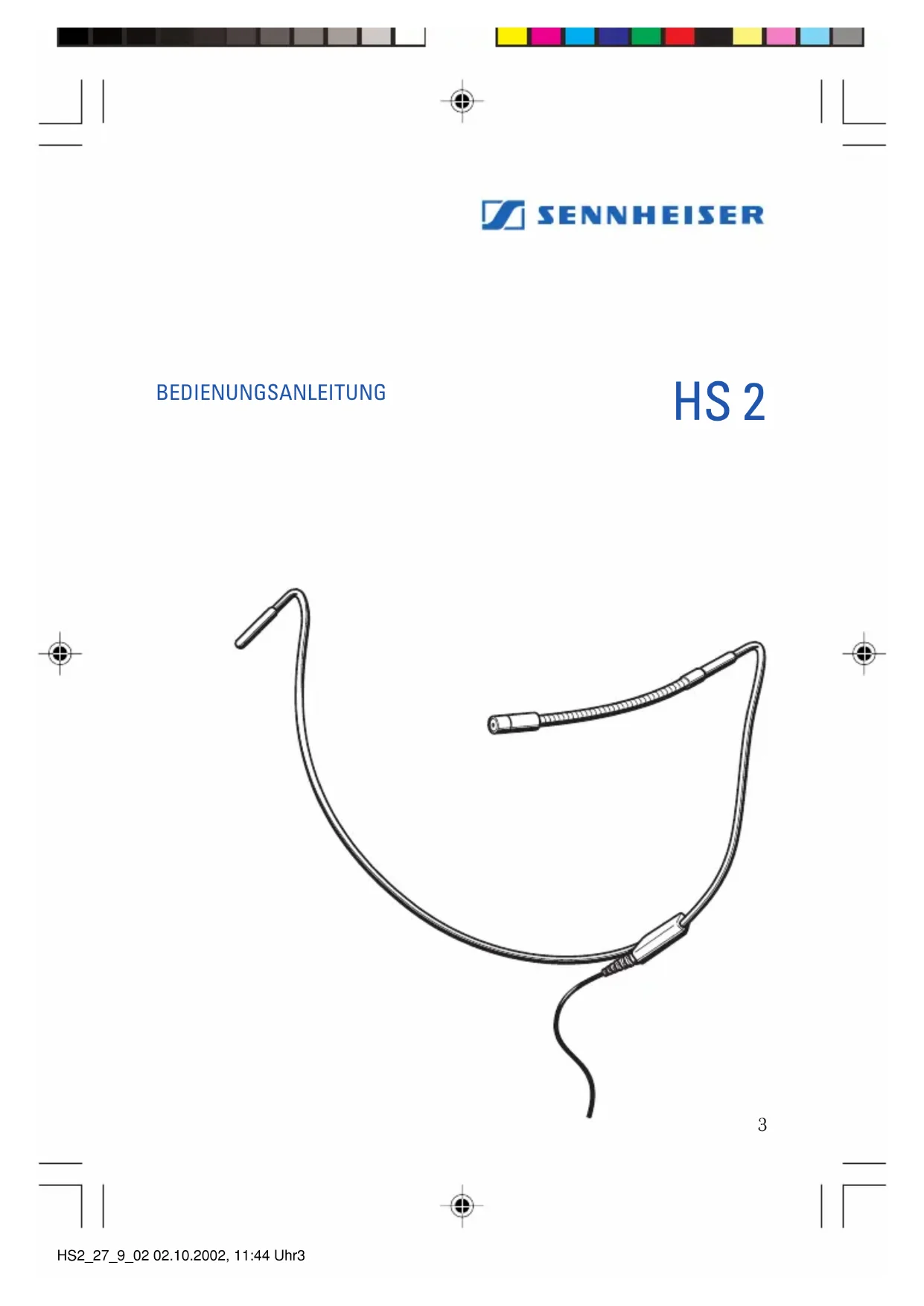

BEDIENUNGSCANLEITUNG

HS 2

HS2

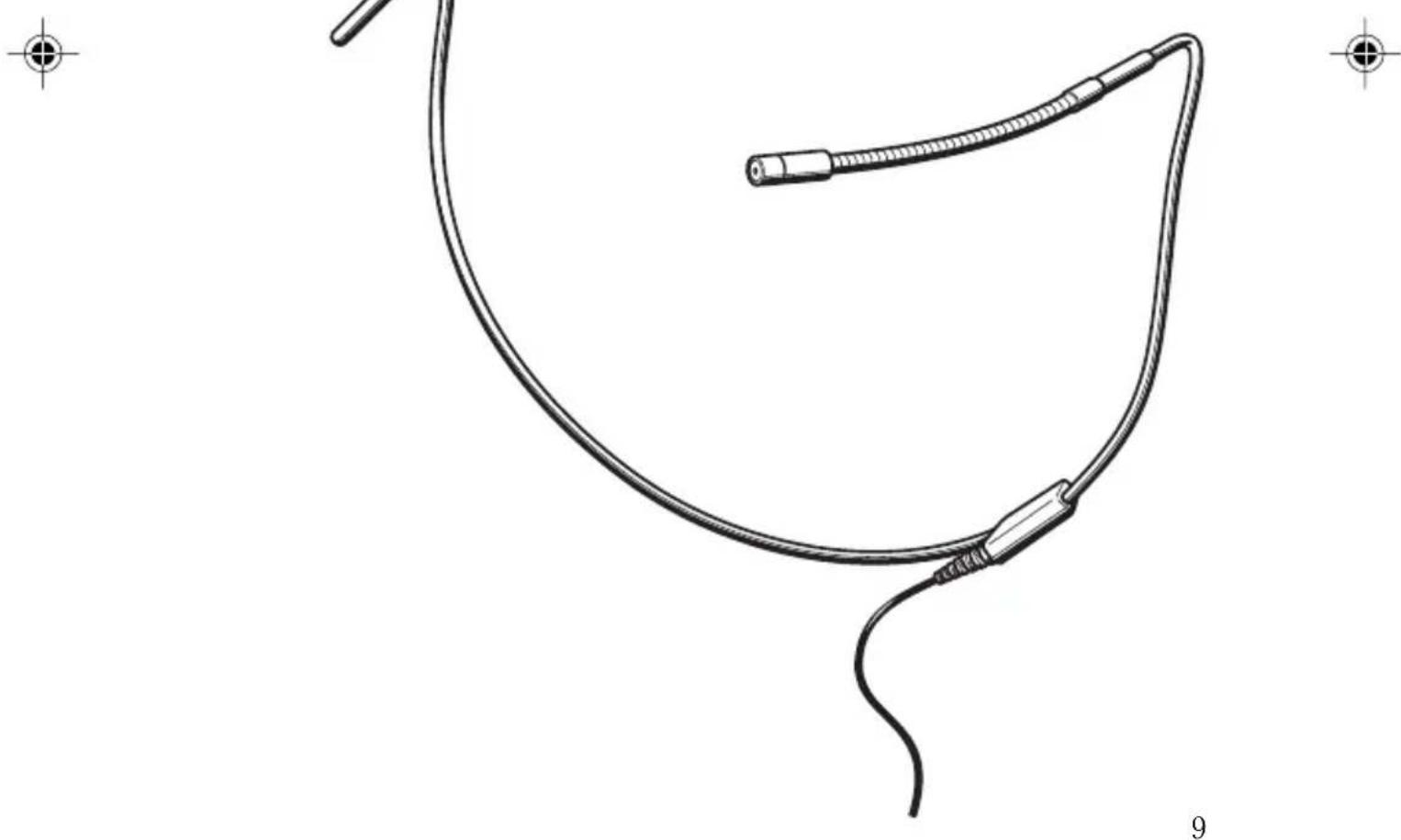

HS 2 ist ein Kopfbügelmikrofon mit Stahladerkabel und Spezialstecker. Das Kondensatormikrofon mit Kugelcharakteristik genegt hochsten Ansprüchen an Klangqualität und Robustheit. Es ist für Gesang- und Sprachübertragung in allen Bereichen der Übertragungstechnik geeignet.

HS2 (anthrazit): Art.-Nr. 05336
HS 2-1 (bcige): Art.-Nr. 05337

Merkmale

Der Frequenzgang ist optimiert für Nahbesprechung. Feintuning ist durch Zubehör möglich.

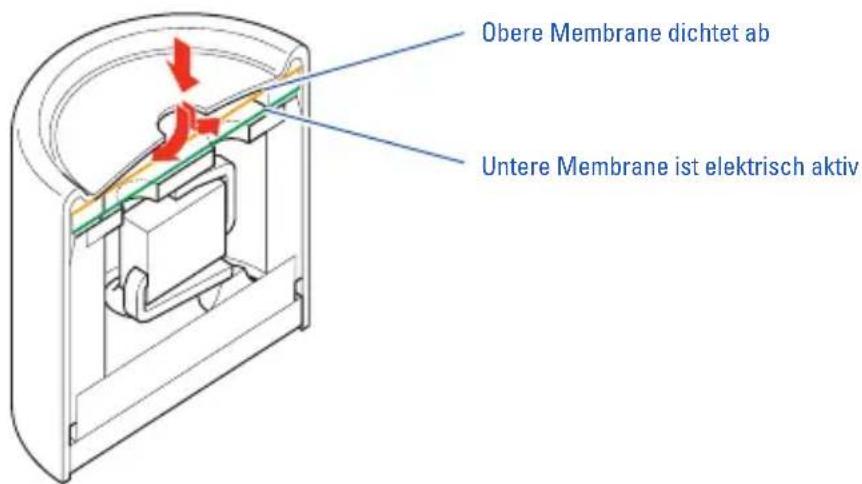

Weitgehend unempfindlich gegen Schweißenritt durch den Einsatz der patentierten Tandemembrane. Diese Konstruktion besteht aus zwei Einzelmembranen, je eine auf jeder Seite des Membranringes. Die unter ist elektrisch aktiv und bildet mit der Gegenelektrode den kapazitäten Schallwandler. Die obere Membrane ist passiv und dichtet das Mikrofon gegen Schweiß ab. Die dauerhafte Abdichtung zum Gehäuse wird durch einen Silikonring gewährleistet.

4

Hohenanhebung durch aufsteckbare Kappen

Als Zubehör zu Ihrrem Mikrofon sind zwei unterscheidlich lange Aufsteckkappen erhältlich. Mit diesen Kappen{lssst sich die Hohenübertragung beeinflussen.

Schieben Sie die Kappe bis zur zweiten Raste über den Mikrofonkopf.

Beachten Sie das Frenzdiagramm auf der Seite 38.

▶ Kurze Aufsteckkappe: MZC2-1 Art.-Nr. 76612
Lange Aufsteckkappe: MZC2-2 Art.-Nr. 74645

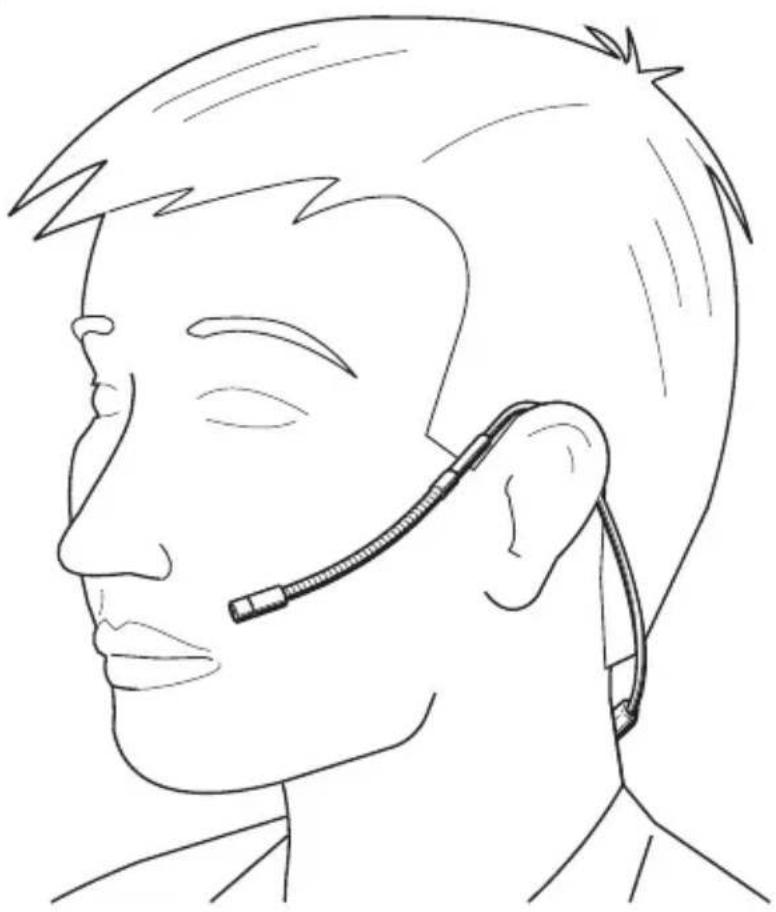

Befestigung des Mikrofones

Windschutz

Bei Nahbesprechung und Aufsaufnahmen stären Blas- und Windgeräische. Mit den Windschutzkomponenten MZW 2 und MZW 02 wird dies deutlich vermindert.

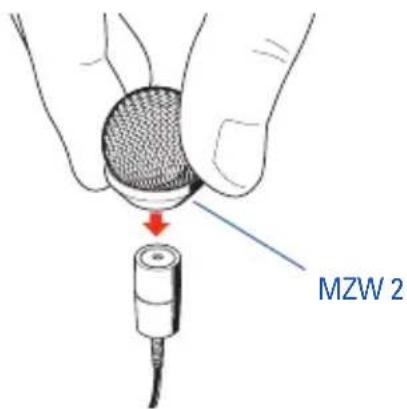

Zunachst verwenden Sieitte den Windschutz MZW 2. Er vermindert das Blas- oder Windgerausch um ca. 20dB

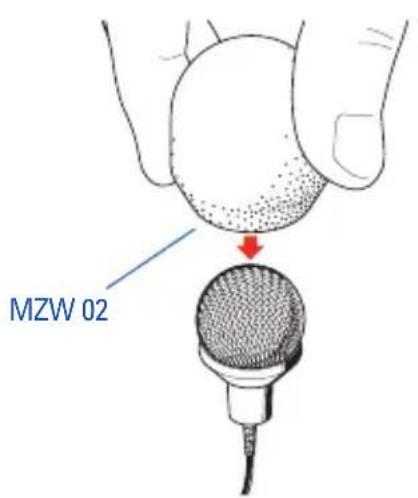

Eine weitere Verminderung des Blasoder Windgeräusches um 10 dB erreichen Sie mit dem zusätzlichen Schaumnetz-Windschutz MZW 02.

MZW 2 und MZW 02 sind als Zubehör erhältlich.

Technische Daten

HS 2 HS 2-1

Richtcharakteristik Kugel Kugel

Übertragungsbereich 20-20000 Hz 20-20000 Hz

± 3dB± 3dB

Freifeldlerlauf- 5mV / Pa5mV / Pa

Übertragungsfaktor (1kHz)

±3dB

±3dB

Nennimpedanz 1000 1000

Min. Abschlussimpedanz

4.7 kΩ

4,7kΩ

Ersatzgeräuschpegel

A-bewertet (DIN IEC 651) 26 dB 26 dB

CCIR-bewertet (CCIR 468-1) 39 dB 39 dB

Grenzschalldruckpegel

142dB

142 dB

Speisung

18 kΩ/7.5V

18 kΩ / 7,5 V

Stecker

Spezialstecker

Spezialstecker

3-polig für

3-polig für

SK 50 / SK 250 / SK 50 / SK 250 /

250/

SK 5012

SK 5012

Farbe

anthrazit

beige

Kabellange

1,6m1,6m

Durchmesser des Mikrofons

4,8mm 4,8mm

Gewicht (mit Kabel)

34,4g 34,4g

im Lieferumfang des Mikrofons:

Bedienungsanleitung

1

1

Garantiekarte

1

1

SENNHEISER

INSTRUCTIONS FOR USE

HS 2

HS2

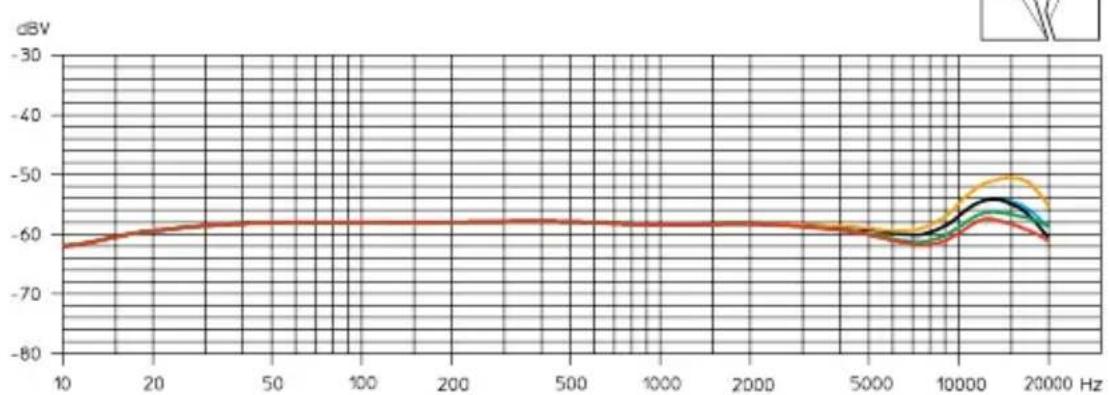

Frequenzgang des Mikrofons

Mikrofonentfernung zum Mundwinkel: 3 cm

ohne Aufsteckkappe mit MZC2-1mit MZC2-2
mit MZW 2 mit MZW 2 und MZW 02

Konformitätserklarung

Sennheiser electronic GmbH & Co. KG erklaren, daß diesen Gerät die anwendbaren CE-Normen und Vorschriften erfüllt.

Approval

These Service-Nummer gilt nur für Deutschland

K.I.S.S.

Kunden-Informations-System-Sennheiser

0180 / 5221539

0,12 je Minute

Montag-Freitag:8.00Uhr-18.00Uhr

Aktuelle Informationen zu Sennheiser-Produkten erhalten Sie auch im Internet unter „http://www.sennheiser.com".
Up to date information on Sennheiser products can also be found on the Internet at "http://www.sennheiser.com".
Voutrouvezé également toutes les informations actuelles relatives aux produits Sennheiser sur Internet, sous "http://www.sennheiser.com".

Informazioni attuali sulla gamma di prodotti Sennheiser sono disponibili ancche in Internet al site ,http://www.sennheiser.com".
Internacional en Internet, bajo „http://www.sennheiser.com“ obtendrá Vd. informaciones actuales sobre los productos Sennheiser.
Actuele informatatie met betrekking tot Sennheiser producten vindt u ook op Internet onder "http://www.sennheiser.com".

Änderungen vorbehalten
Subject to alterations
Sous réserve de modification
Con riserva di modifiche
Reservado el derecho a introducir modificaciones
Wijzigingen voorbehonden

SENNHEISER

Sennheiser electronic GmbH & Co. KG
D-30900 Wedemark
