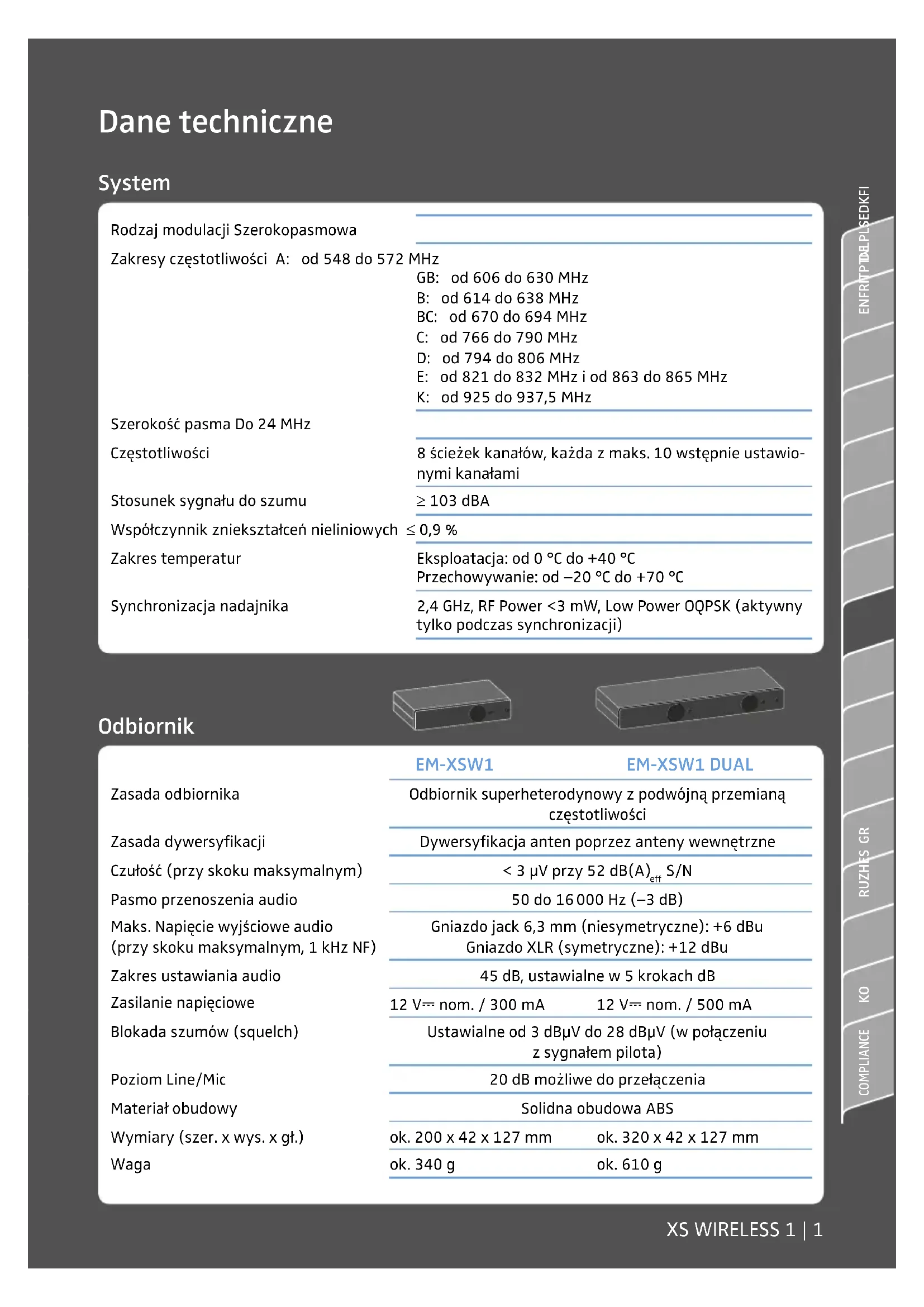

INSTRUKCJA OBSŁUGI XSW 1ME3 SENNHEISER

Rodzaj modulacci Szerokopasmowa

Zakresy czestotliwość A: od 548 do 572 MHz

GB: od 606 do 630 MHz

B: od 614 do 638 MHz

BC: od 670 do 694 MHz

C: od 766 do 790 MHz

D: od 794 do 806 MHz

E: od 821 do 832 MHz i od 863 do 865 MHz

K: od 925 do 937,5 MHz

SzerokoscasmaDo24MHz

Częstotliwość

8 sciezek kanalow, kaźda z maks. 10 wstepnie ustawionymi kanatami

Stosunek sygnatu do szumu

≥ 103 dBA

Wspóctzynnik znieksztalceh nieliniowych ≤ 0,9%

Zakres temperatur

Eksploataca: od 0^ do +40^

Przechowywanie: od -20^ do +70^

Synchronizacja nadajnika

2,4 GHz, RF Power < 3mW , Low Power OQPSK (aktywny tylko podczas synchronizacje)

Odbiornik

Zasada odbiornika

Zasada dywersyfikaci

Czufosc (przy skoku maksymalnym)

Pasma przenoszenia audio

Maks. Napiecie wyjsciowe audio

(przy skoku maksymalnym, 1 kHz NF)

Zakres ustawiania audio

Zasilanie napieciowe

Blokada szumów (squelch)

Poziom Line/Mic

Material obudowy

Wymiary (szer. x wys. x gt.)

Waga

EM-XSW1

EM-XSW1 DUAL

Odbiornik superheterodynowy z podwójna przyemiana czestotliwość

Dywersyfikacja anten poprzej anteny wewnétrzne

< 3 μV przy 52 dB(A) eff S/N

50 do 16000 Hz (-3 dB)

Gniazdo jack 6,3 mm (niesymetryczne): +6 dBu
Gniazdo XLR (symetryczne): +12 dBu

45 dB, ustawialne w 5 krokach dB

12 V--- nom. / 300 mA

12 V--- nom. / 500 mA

Ustawialne od 3 dBμV do 28 dBμV (w połaczeniu z sygnatem pilota)

20 dB征求意见 do przyȩćzenia

Solidna obudowa ABS

ok. 200 × 42 × 127 ~mm

ok. 320 × 42 × 127 ~mm

ok. 340g

ok.610g

Nadajnik

SK-XSW

SKM-XSW

e 825

e835

Moc wyjsciowa HF 10 mW

Pasmo przenoszenia audio od 50 do 16 000 Hz (Line)	od 80 do	od 80 do
od 80 do 16 000 Hz (Mic)	14000 Hz	16000 Hz

Wejscie audio Gniazdo jack 3,5 mm -

Maks. napiecie wejsciowe (Mic/Line) przy 3% wspóćzyn- niku znieksztatcen nieliniowych

typ. 1,5 VRMS Mic/ typ. 2,6 VRMS Line @ -30 dB Gain

Zasilanie napieciowe 2 baterie typ AA, 1,5 V 2 baterie typ AA, 1,5 V

Czas pracy ok. 10 godzin

Typ mikrofonu - Dynamiczny

Czutość wejsciowa gniazd, -1,5 mV/Pa zamknięcie

Kardoiidalna

Zakres ustawien czuftyci 0 do -30 dB ustawialne w 10 krokach dB nadajnika

Material obudowy Solidna obudowa ABS

Wymiary	ok. 71 x 96 x 28 mm	ok. 260 x 50 mm
	(szer. x wys. x gt.)	(dft. x ∅)

Waga ok. 95 g ok. 245 g

Mikrofony

	ME 2-2	ME 3-II	e 908T
Przetwornik	Kondensator, stale spolaryzowany	Kondensator, stale spolaryzowany	Kondensator, stale spolaryzowany
Czułość	20 mV/Pa	1,6 mV/Pa	0,6 mV/Pa
Charakterystyka kierunkości	Dookolna	Kardoiidalna	Kardoiidalna
Maks. poziom ci内分泌ia akustycznego	130 dB	150 dB 147 dB

Siec NT 12-5CW

Znamionowe napiecie wejsciowe od 100 do 240 V~

Czestotliwość sieci 50 lub 60 Hz

Prad wejsciowy ≤ 200mA

Znamionowe napiecie wyjsciowe 12 V

Prad wyjsciowy ≤ 500mA

Pobór mocy w trybie gotowość ≤ 0,075 W @230 V AC

≤ 0,1W @115VAC

Klasa wydajnosci energetycznej DoE Level VI

Zakres temperatur od 0^ do +40^

Temperatura przechowywania od -20^ do +60^

Względna wilgotność powietrza maks. 95%

Waga (bezadaptera) <ok.65g

Dlugosc przewodu <ok. 1,83 m

Przypisanie pinów

EM-XSW1

Wtyk jack 6,3 mm mono Wtyk XLR-3

SK-XSW

Wtyk jack 3,5 mm

Deklaracje producenta

Gwarancja

Sennheiser electronic GmbH & Co. KG udziela na ten produit 24-miesiecznej gwarancji. Aktualnie obwiazujuce warunki gwarancji przy uzyskać w Internecie na stronie www.sennheiser.com lub u przyzdawicIELa firmy Sennheiser.

Zgodnie z nastepujacymi wymaganiami

• Dyrektywa WEEE (2012/19/UE)

• Dyrektywa w sprawie baterii i akumulatorów (2013/56/UE & 2006/66/UE)

Informacja dotyczne utylizacje

Symbol przekreslonego smietnika na kofkach, umieszczony na produktie, baterii / akumulatorze i / lub opakowaniu, oznacza, ze produktow tych nie nalezy wyrzucać do pojemnika na zwykfte opdady komunalne po zakończeniu ich eksploataci, lecz nalezy je przekazać do specialnéo punktu recyk玲u. W przypadlu opakowan prosimy uwzględnic krajowe przysepisy ustawowe dotyczé segregazioni odpadów.

Dalsze informacja dotyczne recyklingu tych produktówromatica uzyskać w lokalnym urzemiedzie gminy, komunalnych punktach zbiórki odpadów lub u lokalnégo przyzdawciela firmy Sennheiser.

Oddzielne zbieranie zuzytych urzadzen elektrycznych i elektronicznych, baterii / akumulatorow opakowan s Foley wspierani odzysku i/lub ponownego wykorzystania surowcow wtornych oraz minimizowaniu ich negatywnych skutkow, np. ze wzgledu zawartosc potencjalnie szkodliwych substancji. W ten sposob przyczyniaja są Państwo do ochronyŚrodowiska i zdrowia.

Zgodnosc WE

• Dyrektywa RoHS (2011/65/UE)

Sennheiser electronic GmbH & Co. KG niniejszym oswiadcza, ze typ urzadzenia radiowego XS WIRELESS 1 (sklada sie z SKM-XSW, SK-XSW, EM-XSW1, EM-XSW1 DUAL) jest zgodny z dyrektywa 2014/53/UE.

Deklaracja jest dostepna w Interiecie na stronie www.sennheiser.com/download.

Informacja dotyczze atestów i certyfikatów znajduja są w rozdziele „Compliance".

Warunki ramowe i ograniczenia dotyczne wykorzystania czestotliwość

Prawdopodobnie w Państwa kraju obłowacja spejalne warunki ramowe i agraniczenia dotyczze wykorzystania czestotliwość. Prosze przy ez uruchomieniem produktu zasięgnac odpowiednych informaci pod adresem: www.sennheiser.com/frequency-information.
