ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Kiox BUI330 BOSCH

u Μη χρησιμοποιείτε τον υπολογιστή οχήματος ως λαβή. Εάν σηκώσετε το eBike από τον υπολογιστή οχήματος, μπορεί να προκαλέσετε ανεπανόρθωτες ζημιές στον υπολογιστή οχήματος. u Μην τοποθετήσετε το ποδήλατο ανάποδα πάνω στο τιμόνι και στη σέλα, όταν ο υπολογιστής οχήματος ή το στήριγμά του προεξέχουν πάνω από το τιμόνι. Ουπολογιστής οχήματος ή το στήριγμα μπορούν να υποστούν ανεπανόρθωτη ζημιά. Αφαιρέστε τον υπολογιστή οχήματος επίσης προτού σφίξετε το ποδήλατο σε ένα στήριγμα συναρμολόγησης, για να αποφύγετε την πτώση ή την πρόκληση ζημιάς στον υπολογιστή οχήματος. u Προσοχή! Κατά τη χρήση του υπολογιστή οχήματος με Bluetooth® και/ή WiFi μπορεί να παρουσιαστεί μια βλάβη άλλων συσκευών και εγκαταστάσεων, αεροπλάνων και ιατρικών συσκευών (π.χ. βηματοδότης καρδιάς, ακουστικά). Επίσης δεν μπορεί να αποκλειστεί εντελώς μια ζημιά σε ανθρώπους και ζώα στο άμεσο περιβάλλον. Μη χρησιμοποιείτε τον υπολογιστή οχήματος με Bluetooth® κοντά σε ιατρικές συσκευές, σταθμούς ανεφοδιασμού, χημικές εγκαταστάσεις, επικίνδυνες για έκρηξη περιοχές και σε περιοχές ανατινάξεων. Μη χρησιμοποιείτε τον υπολογιστή οχήματος με Bluetooth® σε αεροπλάνα. Αποφεύγετε τη λειτουργία για ένα μεγαλύτερο χρονικό διάστημα πολύ κοντά στο σώμα σας. u Το λεκτικό σήμα Bluetooth® όπως επίσης τα εικονογράμματα (λογότυπα) είναι καταχωρημένα εμπορικά σήματα και ιδιοκτησία της Bluetooth SIG, Inc. Οποιαδήποτε χρήση αυτών των λεκτικών σημάτων/εικονογραμμάτων από τη Bosch eBike Systems πραγματοποιείται με τη σχετική άδεια χρήσης. u Ο υπολογιστής οχήματος είναι εξοπλισμένος με μια ασύρματη θέση διεπαφής. Οι τοπικοί περιορισμοί λειτουργίας, π.χ. σε αεροπλάνα ή νοσοκομεία πρέπει να τηρούνται. Υπόδειξη προστασίας προσωπικών δεδομένων Εάν ο υπολογιστής οχήματος στην περίπτωση του σέρβις σταλεί στο Bosch Service, μπορούν ενδεχομένως τα αποθηκευμένα πάνω στον υπολογιστή οχήματος δεδομένα να μεταβιβαστούν στην Bosch. Περιγραφή προϊόντος και ισχύος Χρήση σύμφωνα με τον προορισμό Ο υπολογιστής οχήματος Kiox προβλέπεται για τον έλεγχο ενός συστήματος eBike της Bosch και για την ένδειξη των δεδομένων οδήγησης. Για να μπορέσετε να χρησιμοποιήσετε πλήρως τον υπολογιστή οχήματος Kiox, απαιτείται ένα συμβατό smartphone με την εφαρμογή (App) eBike Connect (διαθέσιμη στο App Store ή στο Google Play Store) καθώς και μια εγγραφή στην πύλη eBike Connect (www.ebike-connect.com). Απεικονιζόμενα στοιχεία Η απαρίθμηση των εικονιζομένων εξαρτημάτων αναφέρεται στην παράσταση στις σελίδες γραφικών στην αρχή του εγχειριδίου οδηγιών. (1) Υπολογιστής οχήματος (2)

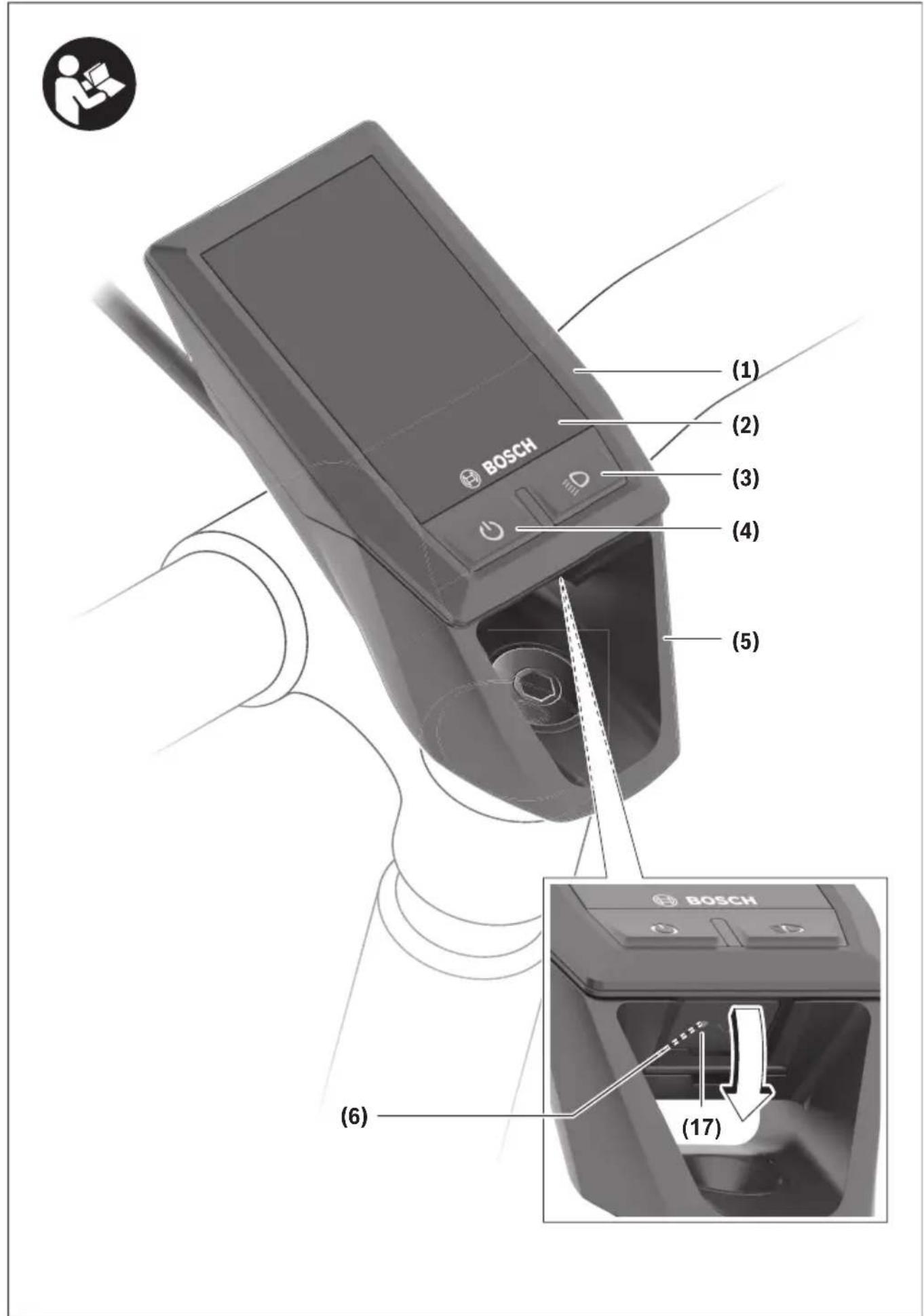

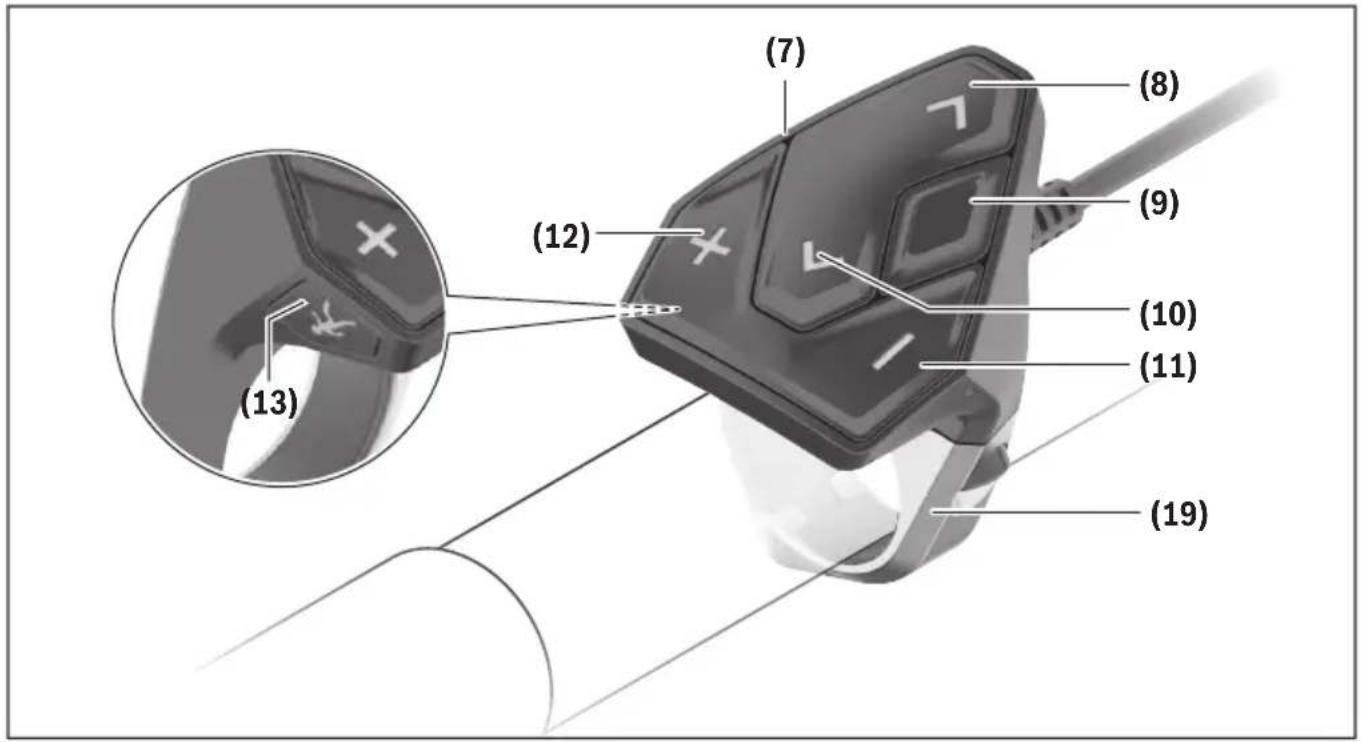

(3) Πλήκτρο Φωτισμός ποδηλάτου (4) Πλήκτρο On/Off του υπολογιστή οχήματος (5) Στήριγμα του υπολογιστή οχήματος (6) Σύνδεση USB (7) Μονάδα χειρισμού (8) Πλήκτρο Ξεφύλλισμα προς τα εμπρός/δεξιά > (9) Πλήκτρο επιλογής (10) Πλήκτρο Ξεφύλλισμα προς τα πίσω/αριστερά < (11) Πλήκτρο Μείωση της υποστήριξης –/ Πλήκτρο Ξεφύλλισμα προς τα κάτω (12) Πλήκτρο Αύξηση της υποστήριξης +/ Πλήκτρο Ξεφύλλισμα προς τα επάνω (13) Πλήκτρο Βοήθεια ώθησης (14) Επαφές με τη μονάδα κίνησης (15) Βίδα εμπλοκής του υπολογιστή οχήματος (16) Βίδα σετ ελέγχου (17) ΠροστατευτικFN κάλυμμα της σύνδεσης USB

(18) Μαγνητικό στήριγμα (19) Στήριγμα της μονάδας χειρισμού A) Διατίθεται ως ανταλλακτικό Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Ελληνικά – 2 Τεχνικά στοιχεία Υπολογιστής οχήματος Kiox Κωδικός προϊόντος BUI330 Ρεύμα φόρτισης της σύνδεσης USB μέγ.

mA 1000 Τάση φόρτισης σύνδεσης USB V 5 Καλώδιο φόρτισης USB

Θερμοκρασία λειτουργίας °C −5… +40 Θερμοκρασία φόρτισης °C 0… +40 Θερμοκρασία αποθήκευσης °C +10… +40 Μπαταρία ιόντων λιθίου,

IPx7 Βάρος, περ. g 60 Bluetooth®Low Energy – Συχνότητα MHz 2.400-2.480 – Ισχύς εκπομπής mW <10 A) σε μια θερμοκρασία περιβάλλοντος <25 °C B) Δε συμπεριλαμβάνεται στα στάνταρ υλικά παράδοσης C) σε περίπτωση κλειστού καλύμματος USB Δήλωση συμμόρφωσης Με το παρόν η Robert Bosch GmbH, Bosch eBike Systems, δηλώνει, ότι ο τύπος ραδιοεξοπλισμού Kiox ανταποκρίνεται στη οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της Δήλωσης συμμόρφωσης ΕΕ είναι διαθέσιμο κάτω από την ακόλουθη διεύθυνση διαδικτύου: https://www.ebike-connect.com/conformity. Συναρμολόγηση Τοποθέτηση και αφαίρεση του υπολογιστή οχήματος (βλέπεεικόναA) Τοποθετήστε το Kiox πρώτα με το κάτω μέρος στο στήριγμα (5) και αναδιπλώστε το ελαφρά προς τα εμπρός, μέχρι να σταθεροποιηθεί καλά ο υπολογιστής οχήματος στο μαγνητικό

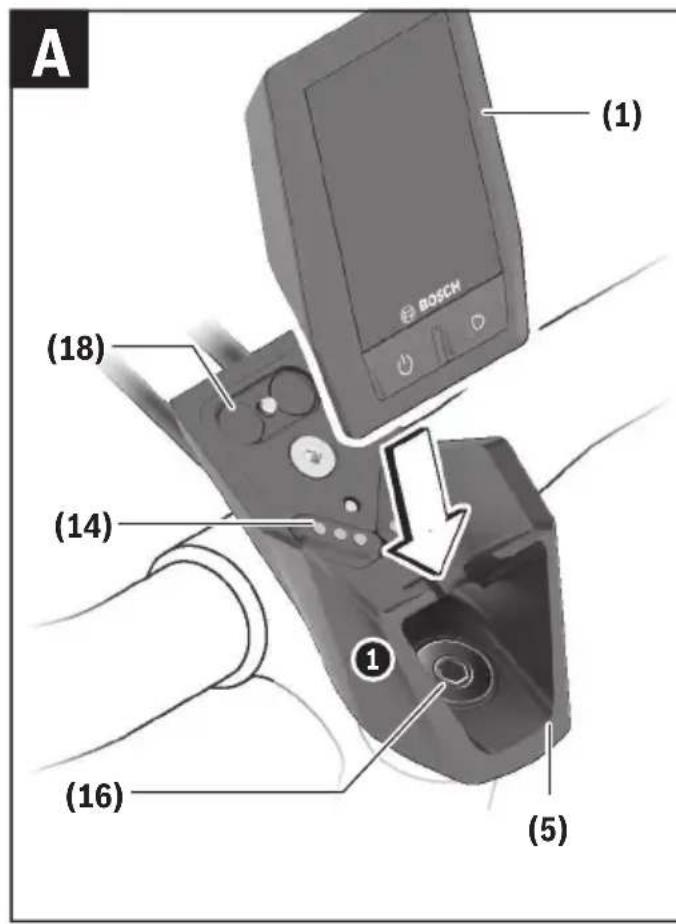

Για την αφαίρεση πιάστε τον υπολογιστή οχήματος από το επάνω άκρο και τραβήξτε τον προς τα πάνω σας, μέχρι να λυθεί από το μαγνητικό στήριγμα. u Όταν παρκάρετε το eBike, αφαιρέστε τον υπολογιστή

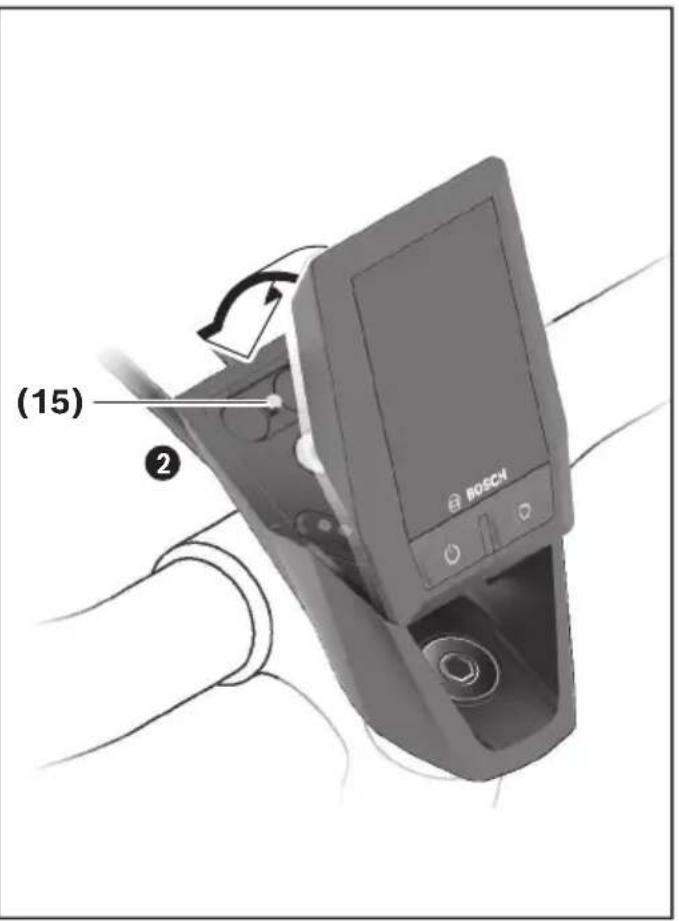

Μπορείτε να ασφαλίσετε τον υπολογιστή οχήματος στο στήριγμα από τυχόν αφαίρεση. Λύστε γι’ αυτό τη βίδα του σετ ελέγχου(16) τόσο, μέχρι να μπορεί το στήριγμα του Kiox να στραφεί στα πλάγια. Τοποθετήστε τον υπολογιστή οχήματος στο στήριγμα. Βιδώστε τη βίδα εμπλοκής (M3, μήκος 6 mm) από κάτω στο προβλεπόμενο για αυτό σπείρωμα του υπολογιστή οχήματος (η χρήση μιας μακρύτερης βίδας μπορεί να οδηγήσει σε ζημιά του υπολογιστής οχήματος). Στρέψτε το στήριγμα ξανά πίσω και σφίξτε τη βίδα του σετ ελέγχου σύμφωνα με τα στοιχεία του κατασκευαστή.

Πριν τη θέση της συσκευής για πρώτη φορά σε

Το Kiox παραδίδεται με μια μερικώς φορτισμένη μπαταρία. Πριν την πρώτη χρήση πρέπει να φορτιστεί αυτή η μπαταρία μέσω της σύνδεσης USB (βλέπε «Παροχή ενέργειας του υπολογιστή οχήματος», ΣελίδαΕλληνικά – 3) ή μέσω του συστήματος eBike το ελάχιστο 1ώρα. Η μονάδα χειρισμού πρέπει να είναι τοποθετημένη έτσι, ώστε τα πλήκτρα να στέκονται σχεδόν κάθετα στο τιμόνι. Κατά τη θέση σε λειτουργία για πρώτη φορά εμφανίζεται στην αρχή η επιλογή γλώσσας και στη συνέχεια μέσω του θέματος μενού <Intro to Kiox (Εισαγωγή στο Kiox)> μπορείτε να έχετε την επεξήγηση σημαντικών λειτουργιών και ενδείξεων. Το θέμα του μενού μπορεί να κληθεί επίσης αργότερα μέσω <Settings (Ρυθμίσεις)>→ <Information (Πληροφορίες)>. Επιλογή των ρυθμίσεων συστήματος Τοποθετήστε τον υπολογιστή οχήματος στο στήριγμα και ενεργήστε με το ποδήλατο σε στάση με τον ακόλουθο τρόπο: Περάστε στην οθόνη κατάστασης (με το πλήκτρο < (10) στη μονάδα ελέγχου μέχρι την πρώτη ένδειξη) και καλέστε με το πλήκτρο επιλογής <Settings (Ρυθμίσεις)>. Με τα πλήκτρα –(11) και +(12) μπορείτε να επιλέξετε την επιθυμητή ρύθμιση και να ανοίξετε αυτή καθώς και ενδεχομένως περαιτέρω υπομενού με το πλήκτρο επιλογής (9). Από το εκάστοτε μενού ρύθμισης με το πλήκτρο <(10) μπορείτε να περάσετε πίσω στο προηγούμενο μενού. Κάτω από <Sys settings (Ρυθμίσεις συστήματος)> μπορείτε να εκτελέσετε τις ακόλουθες ρυθμίσεις: – <Brightness (Φωτεινότητα)> – <Time (Χρόνος)> – <Date [DD.Mon.YYYY] (Ημερομηνία [ΗΗ.Μήνας.ΕΕΕΕ])> – <Time zone (Ζώνη ώρας)> – <24h form (24ωρη μορφή ώρας)> – <Brgh backg. (Φωτεινό φόντο)> – <Imp. units (Μονάδες UK)> – <Language (Γλώσσα)> – <Factory reset (Επαναφορά εργοστασίου)> Θέση σε λειτουργία του συστήματος eBike Προϋποθέσεις Το σύστημα eBike μπορεί να ενεργοποιηθεί μόνο, όταν πληρούνται οι ακόλουθες προϋποθέσεις: – Μια επαρκώς φορτισμένη μπαταρία eBike είναι τοποθετημένη (βλέπε στις οδηγίες λειτουργίας της μπαταρίας). – Ο υπολογιστής οχήματος είναι σωστά τοποθετημένος στο

1 270 020 XBK | (17.03.2020) Bosch eBike SystemsΕλληνικά – 3 Ενεργοποίηση/απενεργοποίηση του συστήματος eBike Για την ενεργοποίηση του συστήματος eBike έχετε τις ακόλουθες δυνατότητες: – Με τοποθετημένο τον υπολογιστή οχήματος και τοποθετημένη την μπαταρία eBike πατήστε μία φορά σύντομα το πλήκτρο On/Off (4) του υπολογιστή οχήματος. – Με τοποθετημένο τον υπολογιστή οχήματος πατήστε το πλήκτρο On/Off της μπαταρίας eBike (είναι δυνατές ειδικές λύσεις των κατασκευαστών ποδηλάτων, στις οποίες δεν υπάρχει καμία πρόσβαση στο πλήκτρο On/Off της μπαταρίας, βλέπε στις οδηγίες λειτουργίας της μπαταρίας). Ο κινητήρας ενεργοποιείται, μόλις πατήσετε τα πετάλια (εκτός στη λειτουργία Βοήθεια ώθησης ή στο επίπεδο υποστήριξης OFF). Η ισχύς του κινητήρα εξαρτάται από το ρυθμισμένο επίπεδο υποστήριξης στον υπολογιστή οχήματος. Μόλις στην κανονική λειτουργία σταματήσετε να πατάτε τα πετάλια ή μόλις φθάσετε σε μια ταχύτητα από 25/45 km/h, απενεργοποιείται η υποστήριξη μέσω του κινητήρα eBike. Ο κινητήρας ενεργοποιείται ξανά αυτόματα, μόλις πατήσετε τα πετάλια και η ταχύτητα βρίσκεται κάτω από 25/45km/h. Για την απενεργοποίηση του συστήματος eBike έχετε τις ακόλουθες δυνατότητες: – Πατήστε σύντομα το πλήκτρο On/Off (4) του υπολογιστή

– Απενεργοποιήστε την μπαταρία eBike στο πλήκτρο On/Off (είναι δυνατές ειδικές λύσεις του κατασκευαστή του ποδηλάτου, στις οποίες δεν υπάρχει καμία πρόσβαση στο πλήκτρο On/Off της μπαταρίας, βλέπε στις οδηγίες λειτουργίας του κατασκευαστή του ποδηλάτου). – Αφαιρέστε τον υπολογιστή οχήματος από το στήριγμα. Εάν μέσα σε περίπου 10λεπτά δεν απαιτηθεί καμία ισχύς του κινητήρα eBike (π.χ. επειδή το eBike είναι ακινητοποιημένο) και δεν πατηθεί κανένα πλήκτρο στον υπολογιστή οχήματος ή στη μονάδα χειρισμού του eBike, απενεργοποιείται αυτόματα το σύστημα eBike και έτσι επίσης η μπαταρία για λόγους εξοικονόμησης ενέργειας. Παροχή ενέργειας του υπολογιστή οχήματος Όταν ο υπολογιστής οχήματος βρίσκεται στο στήριγμα (5), μια επαρκώς φορτισμένη μπαταρία eBike είναι τοποθετημένη στο eBike και το σύστημα eBike είναι ενεργοποιημένο, τότε η μπαταρία του υπολογιστή οχήματος τροφοδοτείται με ενέργεια από την μπαταρία eBike. Όταν αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμα (5), η παροχή ενέργειας πραγματοποιείται μέσω της μπαταρίας του υπολογιστή οχήματος. Όταν η μπαταρία του υπολογιστή οχήματος είναι πεσμένη, εμφανίζεται στην οθόνη ένα μήνυμα προειδοποίησης. Για τη φόρτιση της μπαταρίας του υπολογιστή οχήματος τοποθετήστε τον υπολογιστή οχήματος ξανά στο στήριγμα (5). Προσέξτε, ότι όταν δε φορτίζετε αυτή τη στιγμή την μπαταρία eBike, το σύστημα eBike απενεργοποιείται αυτόματα μετά από 10 λεπτά χωρίς χειρισμό. Σε αυτή την περίπτωση τερματίζεται επίσης και η φόρτιση της μπαταρίας του υπολογιστή οχήματος. Μπορείτε να φορτίσετε τον υπολογιστή οχήματος επίσης μέσω της σύνδεσης USB(6). Ανοίξτε γι’ αυτό το προστατευτικό κάλυμμα (17). Συνδέστε την υποδοχή USB του υπολογιστή οχήματος μέσω ενός καλωδίου Micro-USB με έναν φορτιστή USB του εμπορίου (δεν ανήκει στα στάνταρ υλικά παράδοσης) ή τη σύνδεση USB ενός υπολογιστή (μέγ.τάση φόρτισης 5V, μέγ. ρεύμα φόρτισης 500mA). Σε περίπτωση που αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμα (5), παραμένουν όλες οι τιμές των λειτουργιών αποθηκευμένες και εμφανίζονται συνεχώς. Χωρίς νέα φόρτιση της μπαταρίας του Kiox, παραμένουν η ημερομηνία και η ώρα για το πολύ 6 μήνες. Μετά την επανεργοποίηση σε περίπτωση μιας σύνδεσης Bluetooth® με την εφαρμογή (App) και τον επιτυχή εντοπισμό GPS στο smartphone η ημερομηνία και η ώρα ρυθμίζονται εκ νέου. Υπόδειξη: Το Kiox φορτίζεται μόνο στην ενεργοποιημένη

Υπόδειξη: Όταν το Kiox απενεργοποιηθεί κατά τη διάρκεια της διαδικασίας φόρτισης με καλώδιο USB, μπορεί το Kiox να ενεργοποιηθεί ξανά, όταν αφαιρεθεί το καλώδιο USB. Υπόδειξη: Για την επίτευξη μιας μέγιστης διάρκειας ζωής της μπαταρίας του υπολογιστή οχήματος, πρέπει η μπαταρία του υπολογιστή οχήματος να επαναφορτίζεται κάθε τρεις μήνες για

Ένδειξη της κατάστασης φόρτισης της μπαταρίας Η ένδειξη της κατάστασης φόρτισης της μπαταρίας του eBike d (βλέπε «Οθόνη εκκίνησης», ΣελίδαΕλληνικά – 6) μπορεί να διαβαστεί στην οθόνη κατάστασης και στη γραμμή κατάστασης. Η κατάσταση φόρτισης της μπαταρίας eBike μπορεί επίσης να διαβαστεί στις φωτοδιόδους (LED) στην μπαταρία eBike. Χρώμα της ένδειξης Ερμηνεία λευκό Η μπαταρία eBike είναι πάνω από 30% φορτισμένη. κίτρινο Η μπαταρία eBike είναι φορτισμένη μεταξύ 15% και 30%. κόκκινο Η μπαταρία eBike είναι φορτισμένη μεταξύ 0% και 15%. κόκκινο + ! Η χωρητικότητα για την υποστήριξη του κινητήρα έχει καταναλωθεί και η υποστήριξη απενεργοποιείται. Η παραμένουσα χωρητικότητα είναι διαθέσιμη για το φωτισμό του ποδηλάτου και τον υπολογιστή οχήματος. Όταν η μπαταρία eBike φορτιστεί στο ποδήλατο, εμφανίζεται ένα αντίστοιχο μήνυμα. Όταν αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμα(5), παραμένει η τελευταία εμφανιζόμενη κατάσταση φόρτισης της μπαταρίας αποθηκευμένη. Επαναφορά της λειτουργίας αποθήκευσης/Kiox Ο υπολογιστής χειρισμού διαθέτει μια λειτουργία αποθήκευσης με εξοικονόμηση ενέργειας, η οποία μειώνει την εκφόρτιση της εσωτερικής μπαταρίας στο ελάχιστο. Σε αυτή την περίπτωση χάνεται η ημερομηνία και η ώρα. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Ελληνικά – 4 Αυτή η λειτουργία μπορεί να ενεργοποιηθεί με το συνεχές πάτημα (το ελάχιστο 8 δευτ.) του πλήκτρου On/Off(4) του υπολογιστή οχήματος. Όταν ο υπολογιστής οχήματος, πατώντας σύντομα το πλήκτρο On/Off(4) δεν ξεκινά, τότε ο υπολογιστής οχήματος βρίσκεται στη λειτουργία αποθήκευσης. Όταν πατήσετε το πλήκτρο On/Off (4) το ελάχιστο 2 δευτ., μπορείτε να τερματίσετε ξανά τη λειτουργία αποθήκευσης. Ο υπολογιστής οχήματος αναγνωρίζει, εάν βρίσκεται σε μια πλήρως ικανή για λειτουργία κατάσταση. Όταν σε μια πλήρως ικανή για λειτουργία κατάσταση πατήσετε το πλήκτρο On-Off (4) το ελάχιστο 8δευτ., περνά ο υπολογιστής οχήματος στη λειτουργία αποθήκευσης. Εάν παρόλ’ αυτά το Kiox δε βρίσκεται σε μια ικανή για λειτουργία κατάσταση και δεν μπορεί πλέον να γίνει κανένας χειρισμός, τότε το συνεχές πάτημα (το ελάχιστο 8 δευτ.) του πλήκτρου On/Off έχει ως αποτέλεσμα (4) μια επαναφορά. Μετά την επαναφορά ξεκινά ο υπολογιστής οχήματος αυτόματα μετά περίπου5δευτ. εκ νέου. Εάν το Kiox δεν ξεκινά εκ νέου, πατήστε το πλήκτρο On/ Off(4) για 2δευτ. Για την επαναφορά του Kiox στις ρυθμίσεις του εργοστασίου, επιλέξτε <Settings (Ρυθμίσεις)>→ <Sys settings (Ρυθμίσεις συστήματος)>→ <Factory reset (Επαναφορά εργοστασίου)>. Σε αυτή την περίπτωση χάνονται όλα τα δεδομένα χρήστη. Ρύθμιση του επιπέδου υποστήριξης Στη μονάδα χειρισμού (7) μπορείτε να ρυθμίσετε, πόσο πολύ σας υποστηρίζει ο κινητήρας eBike κατά το πετάλισμα. Το επίπεδο υποστήριξης μπορεί να αλλάξει οποτεδήποτε, ακόμη και κατά τη διάρκεια της οδήγησης. Υπόδειξη: Σε ορισμένες ξεχωριστές εκδόσεις είναι δυνατόν, το επίπεδο υποστήριξης να είναι προρρυθμισμένο και να μην μπορεί να αλλάξει. Είναι επίσης δυνατό, να βρίσκονται λιγότερα επίπεδα υποστήριξης για επιλογή, από αυτά που αναφέρονται εδώ. Τα ακόλουθα επίπεδα υποστήριξης είναι το πολύ διαθέσιμα: – OFF: Η υποστήριξη μέσω του κινητήρα είναι απενεργοποιημένη, το eBike μπορεί να κινηθεί, όπως ένα κανονικό ποδήλατο μόνο με το πετάλισμα. Η βοήθεια ώθησης δεν μπορεί να ενεργοποιηθεί σε αυτό το επίπεδο υποστήριξης. – ECO: Αποτελεσματική υποστήριξη σε περίπτωση μέγιστης απόδοσης, για μέγιστη εμβέλεια – TOUR: Ομοιόμορφη υποστήριξη, για διαδρομές με μεγάλη

– SPORT/eMTB: SPORT: Ισχυρή υποστήριξη, για σπορ οδήγηση σε ορεινές διαδρομές καθώς και για κυκλοφορία στην πόλη eMTB: Ιδανική υποστήριξη σε κάθε έδαφος, σπορ εκκίνηση, βελτιωμένη δυναμική, μέγιστη απόδοση (eMTB διαθέσιμο μόνο σε συνδυασμό με τις μονάδες κίνησης BDU250P CX, BDU365, BDU450 CX και BDU480 CX. Ενδεχομένως είναι απαραίτητη μια ενημέρωση λογισμικού.) – TURBO: Μέγιστη υποστήριξη μέχρι στην υψηλή συχνότητα πεταλίσματος, για σπορ οδήγηση Για την αύξηση του επιπέδου υποστήριξης πατήστε το πλήκτρο + (12) στη μονάδα χειρισμού τόσες φορές, ώσπου να εμφανιστεί το επιθυμητό επίπεδο υποστήριξης στην ένδειξη, για τη μείωση πατήστε το πλήκτρο – (11). Η ισχύς κινητήρα που καλέσατε εμφανίζεται στην ένδειξη h (βλέπε «Οθόνη εκκίνησης», ΣελίδαΕλληνικά – 6). Η μέγιστη ισχύς κινητήρα εξαρτάται από το επιλεγμένο επίπεδο υποστήριξης. Όταν αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμα(5), παραμένει η τελευταία εμφανιζόμενη κατάσταση φόρτισης της μπαταρίας αποθηκευμένη. Ενεργοποίηση/απενεργοποίηση της βοήθειας

Η βοήθεια ώθησης μπορεί να σας διευκολύνει το σπρώξιμο του eBike. Η ταχύτητα σε αυτή την λειτουργία εξαρτάται από την τοποθετημένη ταχύτητα και μπορεί να φθάσει το πολύ στα 6km/h. Όσο μικρότερη είναι η επιλεγμένη ταχύτητα, τόσο μικρότερη είναι η ταχύτητα στη λειτουργία της βοήθειας ώθησης (με πλήρη ισχύ). u Η λειτουργία βοήθειας ώθησης επιτρέπεται να χρησιμοποιηθεί αποκλειστικά κατά το σπρώξιμο του eBike. Σε περίπτωση που οι ρόδες του eBike κατά τη χρήση της βοήθειας ώθησης δεν έχουν καμία επαφή με το έδαφος, υπάρχει κίνδυνος τραυματισμού. Για την ενεργοποίηση της βοήθειας ώθησης πατήστε σύντομα το πλήκτρο WALK στον υπολογιστή οχήματος. Μετά την ενεργοποίηση πατήστε μέσα σε 3δευτερόλεπτα το πλήκτρο + και κρατήστε το πατημένο. Ο κινητήρας του eBike ενεργοποιείται. Υπόδειξη: Η βοήθεια ώθησης δεν μπορεί να ενεργοποιηθεί στο επίπεδο υποστήριξης OFF. Η βοήθεια ώθησης απενεργοποιείται, μόλις παρουσιαστεί μία από τις ακόλουθες καταστάσεις: – Αφήσατε το πλήκτρο + ελεύθερο, – οι ρόδες του eBike μπλοκάρουν (π.χ. με φρενάρισμα ή κτυπώντας πάνω σε ένα εμπόδιο), – η ταχύτητα υπερβαίνει τη 6km/h. Ο τρόπος λειτουργίας της βοήθειας ώθησης υπόκειται τις ειδικές για κάθε χώρα διατάξεις και γι’ αυτό μπορεί να αποκλίνει από την πιο πάνω αναφερόμενη περιγραφή ή να είναι απενεργοποιημένος. Ενεργοποίηση/απενεργοποίηση του φωτισμού

Στον τύπο, στον οποίο το φως οδήγησης τροφοδοτείται από το σύστημα eBike, μπορούν μέσω του υπολογιστή οχήματος με το πλήκτρο φωτισμού ποδηλάτου(3) να ενεργοποιηθούν και απενεργοποιηθούν ταυτόχρονα το μπροστινό και το πίσω φως. Πριν από κάθε ξεκίνημα ελέγχετε τη σωστή λειτουργία του φωτισμού του ποδηλάτου σας. Με ενεργοποιημένο φως ανάβει η ένδειξη του φωτός οδήγησης c (βλέπε «Οθόνη εκκίνησης», ΣελίδαΕλληνικά – 6) στη γραμμή κατάστασης στην οθόνη. 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsΕλληνικά – 5 Η ενεργοποίηση και απενεργοποίηση του φωτισμού του ποδηλάτου δεν έχει καμία επιρροή στο φωτισμό φόντου της

Δημιουργία ενός αναγνωριστικού χρήστη Για να μπορείτε να χρησιμοποιήσετε όλες τις λειτουργίες του συστήματος χειρισμού, πρέπει να εγγραφείτε online. Μέσω ενός αναγνωριστικού χρήστη μπορείτε εκτός των άλλων να αναλύσετε τα δεδομένα οδήγησης και τις διαδρομές σας. Μπορείτε δημιουργήσετε ένα αναγνωριστικό χρήστη μέσω της εφαρμογής smartphone Bosch eBike Connect ή απευθείας μέσω www.eBike-Connect.com. Εισάγετε τα απαραίτητα για την εγγραφή δεδομένα. Την εφαρμογή smartphone Bosch eBike Connect μπορείτε να την κατεβάσετε δωρεάν μέσω του AppStore (για Apple iPhones) ή μέσω του Google Play Store (για συσκευές Android). Σύνδεση του υπολογιστή οχήματος με την εφαρμογή (App) BoscheBikeConnect Μια σύνδεση με το smartphone αποκαθίσταται με τον ακόλουθο τρόπο: – Ξεκινήστε την εφαρμογή (App). – Επιλέξτε την παρτέλα <Το eBike μου>. – Επιλέξτε <Προσθήκη νέας συσκευής eBike>. – Προσθέστε Kiox. Τώρα εμφανίζεται στην εφαρμογή (App) μια αντίστοιχη υπόδειξη, ότι στον υπολογιστή οχήματος το πλήκτρο για τον φωτισμό του ποδηλάτου (3) πρέπει να πατηθεί για 5 δευτ. Πατήστε 5δευτ. το πλήκτρο (3). Ο υπολογιστής οχήματος ενεργοποιεί τη σύνδεση Bluetooth®Low Energy αυτόματα και αλλάζει στη λειτουργία ζεύξης (Pairing). Ακολουθήστε τις υποδείξεις στην οθόνη. Όταν ολοκληρωθεί η διαδικασία ζεύξης (Pairing), συγχρονίζονται τα δεδομένα

Υπόδειξη: Η σύνδεση Bluetooth® δεν πρέπει να ενεργοποιηθεί χειροκίνητα. Activity tracking (Παρακολούθηση δραστηριότητας) Για την καταχώρηση των δραστηριοτήτων, είναι απαραίτητη μια εγγραφή ή σύνδεση στην πύλη eBike-Connect ή στην εφαρμογή (App) eBike-Connect. Για την ανίχνευση των δραστηριοτήτων πρέπει να συγκατατεθείτε για την αποθήκευση των δεδομένων θέσης στην πύλη ή στην εφαρμογή (App). Μόνο τότε εμφανίζονται οι δραστηριότητές σας στην πύλη και στην εφαρμογή (App). Μια καταγραφή της θέσης πραγματοποιείται μόνο, όταν ο υπολογιστής οχήματος είναι συνδεδεμένος με την εφαρμογή (App) eBike-Connect. eShift (προαιρετικός εξοπλισμός) Κάτω από eShift καταλαβαίνει κανείς την ενσωμάτωση των ηλεκτρονικών συστημάτων αλλαγής ταχυτήτων στο σύστημα eBike. Τα εξαρτήματα eShift είναι συνδεδεμένα με τη μονάδα κίνησης από τον κατασκευαστή. Ο χειρισμός των ηλεκτρονικών συστημάτων αλλαγής ταχυτήτων περιγράφεται στις οδηγίες λειτουργίας του υπολογιστή οχήματος. eSuspension (προαιρετικός εξοπλισμός) Κάτω από eSuspension καταλαβαίνει κανείς την ενσωμάτωση των ηλεκτρονικών στοιχείων απόσβεσης και ανάρτησης στο σύστημα eBike. Μέσω του Quick Menu (Γρήγορο μενού) μπορούν να επιλεγούν προκαθορισμένες ρυθμίσεις για το σύστημα eSuspension. Λεπτομέρειες για τις ρυθμίσεις θα βρείτε στις οδηγίες λειτουργίας του κατασκευαστή του eSuspension. Το eSuspension είναι διαθέσιμο μόνο μαζί με τον υπολογιστή οχήματος Kiox και δυνατό σε συνδυασμό με τις μονάδες κίνησης BDU450 CX, BDU480 CX και BDU490P. ABS – Σύστημα «Anti-Blocking» (προαιρετικός εξοπλισμός) Όταν το ποδήλατο είναι εξοπλισμένο με ένα σύστημα ABS eBike Bosch, το οποίο δε διαθέτει καμία εξωτερική λυχνία ελέγχου, η λυχνία ελέγχου εμφανίζεται κατά την εκκίνηση του συστήματος και σε περίπτωση σφάλματος στην οθόνη του Kiox. Λεπτομέρειες για το ABS και για τον τρόπο λειτουργίας θα βρείτε στις οδηγίες λειτουργίας ABS. Lock (κλείδωμα, λειτουργία Premium) Η λειτουργία κλειδώματος μπορεί να αποκτηθεί στο <Κατάστημα> της εφαρμογής (App) eBike-Connect. Μετά την ενεργοποίηση της λειτουργίας κλειδώματος, αφαιρώντας τον υπολογιστή οχήματος, απενεργοποιείται η υποστήριξη της μονάδας κίνησης eBike. Μια ενεργοποίηση είναι μετά δυνατή μόνο με τον υπολογιστή οχήματος, που ανήκει στο eBike. Ένα λεπτομερές εγχειρίδιο χειρισμού γι’ αυτό θα βρείτε στις Online Οδηγίες λειτουργίας στην ηλεκτρονική διεύθυνση www.Bosch-eBike.com/Kiox-manual. Ενημερώσεις λογισμικού Οι ενημερώσεις λογισμικού μεταφέρονται στο φόντο από την εφαρμογή (App) στον υπολογιστή οχήματος, μόλις συνδεθεί η APP με τον υπολογιστή οχήματος. Όταν μια ενημέρωση έχει πλήρως μεταφερθεί, εμφανίζεται αυτό τρεις φορές κατά τη νέα εκκίνηση του υπολογιστή οχήματος. Εναλλακτικά κάτω από <Sys settings (Ρυθμίσεις συστήματος)>μπορείτε να ελέγξετε, εάν υπάρχει μια

Παροχή ενέργειας εξωτερικών συσκευών μέσω σύνδεσης USB Με τη βοήθεια της σύνδεσης USB μπορούν οι περισσότερες συσκευές, των οποίων η παροχή ενέργειας είναι δυνατή μέσω USB (π.χ. διάφορα κινητά τηλέφωνα), να λειτουργήσουν ή να φορτιστούν. Προϋπόθεση για τη φόρτιση είναι, να βρίσκονται τοποθετημένα στο eBike ο υπολογιστής οχήματος και μια επαρκώς φορτισμένη μπαταρία. Ανοίξτε το προστατευτικό κάλυμμα(17) της σύνδεσης USB στον υπολογιστή οχήματος. Συνδέστε τη σύνδεση USB της εξωτερικής συσκευής μέσω ενός καλωδίου φόρτισης USB Micro A – Micro B (διαθέσιμο στον έμπορό σας Bosch-eBike) με την υποδοχή USB(6) στον υπολογιστή οχήματος. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Ελληνικά – 6 Μετά την αποσύνδεση του καταναλωτή πρέπει να κλείσει ξανά προσεκτικά η σύνδεση USB με το προστατευτικό κάλυμμα(17). Μια σύνδεση USB δεν είναι καμία υδατοστεγανή βυσματούμενη σύνδεση. Σε περίπτωση οδήγησης στη βροχή δεν επιτρέπεται να είναι συνδεδεμένη καμία εξωτερική συσκευή και η σύνδεση USB πρέπει να είναι με το προστατευτικό κάλυμμα(17) εντελώς κλεισμένη. Προσοχή: Οι συνδεδεμένοι καταναλωτές μπορεί να επηρεάσουν αρνητικά την εμβέλεια του eBike. Ενδείξεις και ρυθμίσεις του υπολογιστή οχήματος Υπόδειξη: Όλες οι παραστάσεις και τα κείμενα διεπαφής χρήστη στις ακόλουθες σελίδες αντιστοιχούν στο επίπεδο απελευθέρωσης του λογισμικού. Μετά από μια ενημέρωση λογισμικού μπορεί να αλλάξουν ελάχιστα οι παραστάσεις διεπαφής χρήστη και/ή τα κείμενα διεπαφής χρήστη. Λογική χειρισμού Με τα πλήκτρα <(10) και >(8) μπορούν να εμφανιστούν οι διάφορες οθόνες με τις πληροφορίες των τιμών οδήγησης επίσης και κατά τη διάρκεια της οδήγησης. Έτσι μπορούν τα δύο χέρια κατά τη διάρκεια της οδήγησης να παραμένουν στο

Με τα πλήκτρα +(12) και –(11) μπορείτε να αυξήσετε ή να μειώσετε το επίπεδο υποστήριξης. Οι <Settings (Ρυθμίσεις)>, που εμφανίζονται μέσω της Status screen (Οθόνη κατάστασης) δεν μπορούν κατά τη διάρκεια της οδήγησης να προσαρμοστούν. Με το πλήκτρο επιλογής(9) μπορείτε να εκτελέσετε τις ακόλουθες λειτουργίες: – Κατά τη διάρκεια της οδήγησης έχετε πρόσβαση στο γργήγορο μενού. – Όταν δεν κινείστε μπορείτε να καλέσετε στην Status screen (Οθόνη κατάστασης) το μενού ρύθμισης. – Μπορείτε να επιβεβαιώσετε τιμές και υποδείξεις πληροφόρησης. – Μπορείτε να εγκαταλείψετε έναν διάλογο. Όταν αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμά του και δεν απενεργοποιηθεί, εμφανίζονται πληροφορίες για την τελευταία διαδρομή οδήγησης καθώς και πληροφορίες κατάστασης διαδοχικά σε έναν βρόχο. Όταν μετά την αφαίρεση από το στήριγμα δεν πατηθεί κανένα πλήκτρο, απενεργοποιείται ο υπολογιστής οχήματος μετά από 1 λεπτό. Σειρά οθόνης Όταν ο υπολογιστής οχήματος είναι τοποθετημένος στο στήριγμά του, μπορείτε να κελέσετε διαδοχικά τις ακόλουθες

3. Απόσταση και χρόνος οδήγησης

4. Ισχύς και συχνότητα πεταλίσματος

5. Μέση ταχύτητα και μέγιστη ταχύτητα

6. Απόσταση, εμβέλεια, ισχύς και συχνότητα καρδιακών

7. Συχνότητα καρδιακών παλμών

8. Κατανάλωση θερμίδων και ολική απόσταση

Οθόνη εκκίνησης Μόλις τοποθετήσετε τον ενεργοποιημένο υπολογιστή οχήματος στο στήριγμα, εμφανίζεται η οθόνη εκκίνησης. 24,3

Ένδειξη της ώρας/ταχύτητας

Ένδειξη του επιπέδου υποστήριξης

Ένδειξη του φωτός οδήγησης

Ένδειξη της κατάστασης φόρτισης της μπαταρίας eBike

Ένδειξη της μονάδας ταχύτητας

Γραμμή προσανατολισμού

Μπορεί να αλλάξει μέσω της οθόνης κατάστασης <Settings(Ρυθμίσεις)>. Οι ενδείξεις a...d σχηματίζουν τη γραμμή κατάστασης και εμφανίζονται σε κάθε οθόνη. Όταν στην οθόνη εμφανίζεται ήδη η ταχύτητα, αλλάζει η ένδειξηa στην τρέχουσα ώρα σε ώρες και λεπτά. Στη γραμμή κατάστασης εμφανίζονται: – Ταχύτητα/ώρα: Τρέχουσα ταχύτητα σε χλμ./ώρα ή σε μίλια/ώρα ή τρέχουσα ώρα – Επίπεδο υποστήριξης: Ένδειξη της τρέχουσας επιλεγμένης υποστήριξης σε μια έγχρωμη κωδικοποίηση – Φως: Ένα σύμβολο για το ενεργοποιημένο φως – Κατάσταση φόρτισης της μπαταρία eBike: Μια ποσοστιαία ένδειξη της τρέχουσας κατάστασης φόρτισης Στην αξιολόγηση της ισχύος k εμφανίζεται γραφικά η τρέχουσα ταχύτητα (λευκή δοκός) σε σχέση με τη μέση ταχύτητά σας j. 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsΕλληνικά – 7 Μέσω της γραφικής παράστασης μπορείτε να αναγνωρίσετε απευθείας, εάν η τρέχουσα ταχύτητά σας βρίσκεται πάνω ή κάτω από τη μέση τιμή (αριστερά από τη μαύρη γραμμή = κάτω μέση τιμή, δεξιά από τη μαύρη γραμμή = επάνω μέση τιμή). Μέσω της γραμμής προσανατολισμούg μπορείτε να αναγνωρίσετε, σε ποια οθόνη βρίσκεστε. Η τρέχουσα οθόνη σας εμφανίζεται τονισμένη. Με τα πλήκτρα<(10) και >(8) μπορείτε να επιλέξετε περαιτέρω οθόνες. Από την πρώτη οθόνη εκκίνησης περνάτε στην οθόνη κατάστασης με το πλήκτρο<(10). Status screen (Οθόνη κατάστασης) Στην οθόνη κατάστασης εμφανίζονται εκτός από τη γραμμή κατάστασης η τρέχουσα ώρα, η κατάσταση φόρτισης όλων των μπαταριών του eBikes σας και η κατάσταση φόρτισης της μπαταρίας του smartphone σας, σε περίπτωση που το smartphone είναι συνδεδεμένο μέσω Bluetooth®. Από κάτω απεικονίζονται ενδεχομένως σύμβολα για την ένδειξη μιας ενεργοποιημένης λειτουργίας Bluetooth® ή μιας μέσω Bluetooth® συνδεδεμένης συσκευής (π.χ. ένας μετρητής καρδιακών παλμών). Επίσης εμφανίζεται η ημερομηνία του τελευταίου συγχρονισμού ανάμεσα smartphone και Kiox. Στην κάτω περιοχή έχετε πρόσβαση στις <Settings (Ρυθμίσεις)>. <Settings (Ρυθμίσεις)> Αυτή η γλώσσα δεν υποστηρίζεται από τον υπολογιστή οχήματος ως προς τα κείμενα διεπαφής χρήστη. Σε αυτές τις οδηγίες λειτουργίας παρουσιάζονται γι’ αυτό τα αγγλικά κείμενα διεπαφής χρήστη συμπληρωμένα με μια επεξήγηση στη γλώσσα της εκάστοτε χώρας. Πρόσβαση στο μενού ρύθμισης λαμβάνετε μέσω της οθόνης κατάστασης. Δεν είναι δυνατή η πρόσβαση και η προσαρμογή των <Settings (Ρυθμίσεις)> κατά τη διάρκεια της οδήγησης. Με τα πλήκτρα –(11) και +(12) μπορείτε να επιλέξετε την επιθυμητή ρύθμιση και να ανοίξετε αυτή καθώς και ενδεχομένως περαιτέρω υπομενού με το πλήκτρο επιλογής (9). Από το εκάστοτε μενού ρύθμισης με το πλήκτρο <(10) μπορείτε να περάσετε πίσω στο προηγούμενο μενού. Στο πρώτο επίπεδο πλοήγησης θα βρείτε τις ακόλουθες ανώτερες περιοχές: – <Registration (Καταχώρηση)> – Υποδείξεις για την

Αυτό το θέμα του μενού εμφανίζεται μόνο, όταν δεν έχετε ακόμη εγγραφεί στο eBike Connect. – <My eBike (Το eBike μου)> – Ρυθμίσεις γύρω από το eBike σας: Μπορείτε να θέσετε τους μετρητές, όπως χιλιόμετρα ημέρας και μέσες τιμές, αυτόματα ή χειροκίνητα στο «0» καθώς και να επαναφέρετε τη εμβέλεια. Μπορείτε να αλλάξετε την προρρυθμισμένη από τον κατασκευαστή τιμή της περιφέρειας του τροχού κατά ±5%. Σε περίπτωση που το eBike σας είναι εξοπλισμένο με eShift μπορείτε εδώ να διαμορφώσετε το σύστημα eShift. Ο κατασκευαστής ή ο έμπορας του ποδηλάτου μπορεί για την ημερομηνία σέρβις να πάρει ως βάση έναν χρόνο λειτουργίας και/ή ένα χρονικό διάστημα. Κάτω από <Next Service: [DD. Mon. YYYY] or at [xxxxx] [km] (Επόμενο Σέρβις eBike: [ΗΗ. Μήνας ΕΕΕΕ] ή στα [xxxxx] [km])> εμφανίζεται η λήξη της ημερομηνίας σέρβις. Στη σελίδα των εξαρτημάτων του Bike για το εκάστοτε εξάρτημα εμφανίζονται ο αριθμός σειράς, η έκδοση υλισμικού, η έκδοση λογισμικού και άλλα για τα εξαρτήματα σχετικά χαρακτηριστικά στοιχεία. – <My profile (Το προφίλ μου)> – Δεδομένα του ενεργού

– <Bluetooth> – η ενεργοποίηση ή απενεργοποίηση της λειτουργίας Bluetooth®: Εμφανίζονται συνδεδεμένες συσκευές. – <Sys settings (Ρυθμίσεις συστήματος)> – μια λίστα επιλογών για τη ρύθμιση του υπολογιστή οχήματος: Μπορείτε να ρυθμίσετε την ένδειξη της ταχύτητας και της απόστασης σε χιλιόμετρα ή μίλια, την ώρα σε 12-ωρη ή 24- ωρη μορφή, να επιλέξετε την ώρα, την ημερομηνία και τη ζώνη ώρας και να ρυθμίσετε τη γλώσσα της προτίμησής σας. Μπορείτε να επαναφέρετε το Kiox στις ρυθμίσεις του εργοστασίου, να ξεκινήσετε μια ενημέρωση λογισμικού (σε περίπτωση που είναι διαθέσιμη) και να επιλέξετε μεταξύ ενός μαύρου ή λευκού ντιζάιν. – <Information (Πληροφορίες)> – Πληροφορίες για το Kiox Υποδείξεις στις FAQ (Συχνές ερωτήσεις), πιστοποιήσεις, πληροφορίες επικοινωνίας, πληροφορίες για άδειες χρήσης Μια λεπτομερή περιγραφή των ξεχωριστών παραμέτρων θα βρείτε στις Online οδηγίες χειρισμού στην ηλεκτρονική διεύθυνση www.Bosch-eBike.com/Kiox-manual. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Ελληνικά – 8 – <eSuspension> Εδώ μπορείτε να ρυθμίσετε μια από τον κατασκευαστή καθορισμένη λειτουργία απόσβεσης ή ανάρτησης. 1 270 020 XBK | (17.03.2020) Bosch eBike Systems Quick Menu (Γρήγορο μενού) Μέσω του Quick Menu (Γρήγορο μενού) εμφανίζονται επιλεγμένες ρυθμίσεις, οι οποίες μπορούν να προσαρμοστούν επίσης και κατά τη διάρκεια της οδήγησης. Η πρόσβαση στο Quick Menu (Γρήγορο μενού) είναι δυνατή με το πλήκτρο επιλογής(9). Από την Status screen (Οθόνη κατάστασης) η πρόσβαση δεν είναι δυνατή. Με το Quick Menu (Γρήγορο μενού) μπορείτε να εκτελέσετε τις ακόλουθες ρυθμίσεις: – <Reset trip data? (Επαναφορά δεδομένων διαδρομής?)> Όλα τα δεδομένα σχετικά με τις αποστάσεις που διανύθηκαν μέχρι τώρα επαναφέρονται στο μηδέν. – <eShift> Μπορείτε εδώ να ρυθμίσετε τη συχνότητα πεταλίσματος.Ελληνικά – 9 Ένδειξη κωδικού σφάλματος Τα εξαρτήματα του συστήματος eBike ελέγχονται συνεχώς αυτόματα. Όταν διαπιστωθεί ένα σφάλμα, εμφανίζεται ο αντίστοιχος κωδικός σφάλματος στον υπολογιστή οχήματος. Ανάλογα με το είδος του σφάλματος, απενεργοποιείται ο κινητήρας ενδεχομένως αυτόματα. Η συνέχιση της οδήγησης χωρίς υποστήριξη μέσω του κινητήρα είναι όμως δυνατή οποτεδήποτε. Πριν από την περαιτέρω χρήση πρέπει να ελεγχθεί το eBike. u Αναθέστε την εκτέλεση όλων των επισκευών αποκλειστικά σε έναν εξουσιοδοτημένο έμπορο

Κωδι- κός Αιτία Αντιμετώπιση 410 Ένα ή περισσότερα πλήκτρα του υπολογιστή οχήματος είναι μπλοκαρισμένα. Ελέγξτε, εάν τα πλήκτρα είναι μαγκωμένα, π.χ. λόγω διείσδυσης ρύπανσης. Καθαρίστε ενδεχομένως τα πλήκτρα. 414 Πρόβλημα σύνδεσης της μονάδας χειρισμού Αναθέστε τον έλεγχο των συνδέσεων 418 Ένα ή περισσότερα πλήκτρα της μονάδας χειρισμού είναι μπλοκαρισμένα. Ελέγξτε, εάν τα πλήκτρα είναι μαγκωμένα, π.χ. λόγω διείσδυσης ρύπανσης. Καθαρίστε ενδεχομένως τα πλήκτρα. 419 Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 422 Πρόβλημα σύνδεσης της μονάδας κίνησης Αναθέστε τον έλεγχο των συνδέσεων 423 Πρόβλημα σύνδεσης της μπαταρίας eBike Αναθέστε τον έλεγχο των συνδέσεων 424 Σφάλμα επικοινωνίας μεταξύ των εξαρτημάτων Αναθέστε τον έλεγχο των συνδέσεων 426 Εσωτερικό σφάλμα υπέρβασης χρόνου Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. Σε αυτή την κατάσταση σφάλματος δεν είναι δυνατή η προβολή ή η προσαρμογή στο μενού βασικών ρυθμίσεων του μεγέθους των ελαστικών. 430 Εσωτερική μπαταρία του υπολογιστή οχήματος άδεια (εκτός στο BUI350) Φορτίστε τον υπολογιστή οχήματος (στο στήριγμα ή μέσω της σύνδεσης USB) 431 Σφάλμα έκδοσης λογισμικού Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 440 Εσωτερικό σφάλμα της μονάδας κίνησης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 450 Εσωτερικό σφάλμα λογισμικού Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 460 Σφάλμα στη σύνδεση USB Απομακρύνετε το καλώδιο από τη σύνδεση USB του υπολογιστή οχήματος. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 490 Εσωτερικό σφάλμα του υπολογιστή

Αναθέστε τον έλεγχο του υπολογιστή οχήματος 500 Εσωτερικό σφάλμα της μονάδας κίνησης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 502 Σφάλμα στο φωτισμό ποδηλάτου Ελέγξτε το φως και την αντίστοιχη καλωδίωση. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 503 Σφάλμα του αισθητήρα ταχύτητας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 504 Αναγνωρίστηκε παραποίηση του σήματος της ταχύτητας. Ελέγξτε η θέση του μαγνήτη ακτίνας και ενδεχομένως ρυθμίστε τον. Ελέγξτε για τυχόν παραποίηση (συντονισμός). Η υποστήριξη του μηχανισμού κίνησης μειώνεται. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Ελληνικά – 10 Κωδι- κός Αιτία Αντιμετώπιση 510 Εσωτερικό σφάλμα αισθητήρα Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 511 Εσωτερικό σφάλμα της μονάδας κίνησης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 530 Σφάλμα μπαταρίας Απενεργοποιήστε το eBike, αφαιρέστε την μπαταρία eBike και τοποθετήστε την μπαταρία eBike ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 531 Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 540 Σφάλμα θερμοκρασίας Το eBike βρίσκεται εκτός της επιτρεπτής περιοχής θερμοκρασίας. Απενεργοποιήστε το σύστημα eBike, για να αφήσετε τη μονάδα κίνησης να κρυώσει ή να θερμανθεί στην επιτρεπτή περιοχή θερμοκρασίας. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 550 Αναγνωρίστηκε ένας ανεπίτρεπτος καταναλωτής. Απομακρύνετε τον καταναλωτή. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 580 Σφάλμα έκδοσης λογισμικού Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 591 Σφάλμα ταυτοποίησης Απενεργοποιήστε το σύστημα eBike. Απομακρύνετε την μπαταρία και τοποθετήστε την ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 592 Ασυμβίβαστα εξάρτημα Τοποθετήστε συμβατή οθόνη. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 593 Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 595, 596 Σφάλμα επικοινωνίας Ελέγξτε την καλωδίωση προς το κιβώτιο μετάδοσης και ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 602 Εσωτερικό σφάλμα μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 603 Εσωτερικό σφάλμα μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 605 Σφάλμα θερμοκρασίας μπαταρίας Η μπαταρία βρίσκεται εκτός της επιτρεπόμενης περιοχής θερμοκρασίας. Απενεργοποιήστε το σύστημα eBike, για να αφήσετε την μπαταρία να κρυώσει ή να θερμανθεί στην επιτρεπτή περιοχή θερμοκρασίας. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 606 Εξωτερικό σφάλμα μπαταρίας Ελέγξτε την καλωδίωση. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsΕλληνικά – 11 Κωδι- κός Αιτία Αντιμετώπιση 610 Σφάλμα τάσης μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 620 Σφάλμα φορτιστή Αντικαταστήστε το φορτιστή. Ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 640 Εσωτερικό σφάλμα μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 655 Πολλαπλό σφάλμα μπαταρίας Απενεργοποιήστε το σύστημα eBike. Απομακρύνετε την μπαταρία και τοποθετήστε την ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 656 Σφάλμα έκδοσης λογισμικού Ελάτε σε επαφή με τον έμπορο του Bosch eBike σας, για να εκτελέσει μια ενημέρωση λογισμικού. 7xx Σφάλματα σε εξαρτήματα τρίτων Προσέξτε τις οδηγίες λειτουργίας του εκάστοτε κατασκευστή των εξαρτημάτων. 800 Εσωτερικό σφάλμα ABS Ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 810 Μη λογικά σήματα στον αισθητήρα της ταχύτητας του τροχού Ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 820 Σφάλμα στον αγωγό προς τον μπροστινό αισθητήρα της ταχύτητας του τροχού Ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 821 ... 826 Μη λογικά σήματα στον μπροστινό αισθητήρα της ταχύτητας του τροχού Ενδεχομένως ο δίσκος αισθητήρα δεν υπάρχει, είναι ελαττωματικός ή λάθος συναρμολογημένος, σημαντικά διαφορετικές διάμετροι του μπροστινού και πίσω τροχού, ακραία κατάσταση οδήγησης, π.χ. οδήγηση με τον πίσω τροχό Ξεκινήστε το σύστημα εκ νέου και εκτελέστε το ελάχιστο για 2 λεπτά μια δοκιμαστική οδήγηση. Η λυχνία ελέγχου ABS πρέπει να σβήσει. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 830 Σφάλμα στον αγωγό προς τον πίσω αισθητήρα της ταχύτητας του τροχού Ελάτε σε επαφή με τον έμπορο του Bosch eBike σας.

Μη λογικά σήματα στον πίσω αισθητήρα της ταχύτητας του τροχού Ενδεχομένως ο δίσκος αισθητήρα δεν υπάρχει, είναι ελαττωματικός ή λάθος συναρμολογημένος, σημαντικά διαφορετικές διάμετροι του μπροστινού και πίσω τροχού, ακραία κατάσταση οδήγησης, π.χ. οδήγηση με τον πίσω τροχό Ξεκινήστε το σύστημα εκ νέου και εκτελέστε το ελάχιστο για 2 λεπτά μια δοκιμαστική οδήγηση. Η λυχνία ελέγχου ABS πρέπει να σβήσει. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 840 Εσωτερικό σφάλμα ABS Ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 850 Εσωτερικό σφάλμα ABS Ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 860, 861 Σφάλμα στην τροφοδοσία τάσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 870, 871

Σφάλμα επικοινωνίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 889 Εσωτερικό σφάλμα ABS Ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. 890 Η λυχνία ελέγχου ABS είναι ελαττωματική ή λείπει, το ABS είναι ενδεχομένως χωρίς λειτουργία. Ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Ελληνικά – 12

Εσωτερικό σφάλμα του υπολογιστή

Ξεκινήστε το σύστημα eBike μέσω απενεργοποίησης και επανεργοποίησης εκ νέου. 1 270 020 XBK | (17.03.2020) Bosch eBike Systems Συντήρηση και Service Συντήρηση και καθαρισμός Όλα τα στοιχεία δεν επιτρέπεται να καθαριστούν με νερό υπό

Διατηρείτε την οθόνη του υπολογιστή οχήματος καθαρή. Σε περίπτωση ρύπανσης μπορεί να προκύψει εσφαλμένη αναγνώριση φωτεινότητας. Για τον καθαρισμό του υπολογιστή οχήματος χρησιμοποιείτε ένα μαλακό, εμποτισμένο μόνο με νερό πανί. Μη χρησιμοποιείτε κανένα απορρυπαντικό. Αφήστε το σύστημα eBike το λιγότερο μία φορά το χρόνο να ελεγχτεί τεχνικά (εκτός των άλλων το μηχανικό μέρος και η ενημέρωση του λογισμικού του συστήματος). Επιπλέον ο έμπορος του ποδηλάτου μπορεί για την ημερομηνία σέρβις να πάρει ως βάση έναν χρόνο λειτουργίας και/ή ένα χρονικό διάστημα. Σε αυτή την περίπτωση ο υπολογιστής οχήματος εμφανίζει μετά από κάθε ενεργοποίηση τη λήξη της ημερομηνίας σέρβις. Για σέρβις ή επισκευές στο eBike απευθυνθείτε παρακαλώ σε έναν εξουσιοδοτημένο έμπορα του ποδηλάτων. u Αναθέστε την εκτέλεση όλων των επισκευών αποκλειστικά σε έναν εξουσιοδοτημένο έμπορο

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Για όλες τις ερωτήσεις σας σχετικά με το σύστημα eBike και τα εξαρτήματά του, απευθυνθείτε σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων. Στοιχεία επικοινωνίας εξουσιοδοτημένων εμπόρων ποδηλάτων μπορείτε να βρείτε στην ιστοσελίδα www.bosch-ebike.com.

u Όταν μεταφέρετε μαζί σας το eBike εκτός του αυτοκινήτου σας, π.χ. πάνω σε μια σχάρα αποσκευών, αφαιρέστε τον υπολογιστή οχήματος και την μπαταρία eBike, για να αποφύγετε τυχόν ζημιές.

Η μονάδα κίνησης, ο υπολογιστής οχήματος συμπεριλαμβανομένης της μονάδας χειρισμού, η μπαταρία, ο αισθητήρας ταχύτητας, τα εξαρτήματα και οι συσκευασίες πρέπει να παραδίδονται σε μια ανακύκλωση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος. Μην πετάτε το eBike και τα εξαρτήματά του στα οικιακά απορρίμματα! Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ οι άχρηστες ηλεκτρικές συσκευές και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Παραδίδετε τα άχρηστα πλέον εξαρτήματα του eBike Bosch σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων. Με την επιφύλαξη αλλαγών.
