MANUAL DE UTILIZADOR Kiox BUI330 BOSCH

Error de comunicación Reinicie el sistema. Si el problema persiste, contacte con su distri- buidor de eBike Bosch. 889 Fallo interno del ABS Contacte con su distribuidor de eBike de Bosch. 890 El testigo de control del ABS está defec- tuoso o falta; probablemente el ABS no funciona. Contacte con su distribuidor de eBike de Bosch. Ninguna indicación Error interno del ordenador de a bordo Reinicie el sistema eBike apagándolo y volviéndolo a encender. 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsEspañol – 11 Mantenimiento y servicio Mantenimiento y limpieza Todos los componentes no deben limpiarse con agua a pre- sión. Mantenga limpia la pantalla de su ordenador de a bordo. La suciedad puede afectar a la luminosidad de la pantalla. Para limpiar el ordenador de a bordo, utilice un paño suave, humedecido únicamente con agua. No utilice productos de limpieza. Deje revisar su sistema eBike al menos una vez al año (entre otros el sistema mecánico, la actualización del software del sistema). Adicionalmente, el distribuidor de bicicletas puede tomar como base un kilometraje y/o un intervalo de tiempo para fi- jar la fecha del servicio. En ese caso, el ordenador de a bor- do le mostrará el vencimiento de la fecha de mantenimiento al encender el ordenador. Para el servicio o las reparaciones de la eBike, contáctese con un distribuidor de bicicletas autorizado. u Encargue todas las reparaciones únicamente a un dis- tribuidor de bicicletas autorizado. Servicio técnico y atención al cliente En caso de cualquier consulta sobre el sistema eBike y sus componentes, diríjase a un distribuidor de bicicletas autori- zado. Los detalles de contacto de los distribuidores de bicicletas autorizados se pueden encontrar en el sitio web www.bosch-ebike.com. Transporte u Si lleva su eBike en el exterior del automóvil, por ejemplo en un portaequipajes externo al vehículo, re- tire el ordenador de a bordo y la batería de la eBike pa- ra evitar daños. Eliminación La unidad de accionamiento, el ordenador de a bordo incl. la unidad de mando, el acumulador, el sensor de velocidad, los accesorios y los em- balajes deben reciclarse de forma respetuosa con el medio ambiente. ¡No arroje eBikes y sus componentes a la basura! Los aparatos eléctricos inservibles, así como los acumuladores/pilas defectuosos o agotados deberán coleccionarse por separado para ser sometidos a un reciclaje ecológico según las Di- rectivas Europeas 2012/19/UE y 2006/66/ CE, respectivamente. Entregue los componentes de eBikes de Bosch inservibles en un distribuidor de bicicletas autorizado. Reservado el derecho de modificación. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Español – 12 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsPortuguês – 1 Instruções de segurança Leia todas as indicações e instruções de segurança. A inobservância das indicações e instruções de segurança pode causar choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações e instruções de segurança para utilização futura. O termo bateria usado neste manual de instruções refere-se à bateria eBike original da Bosch. u Não se deixe distrair pelas indicações do computador de bordo. Se não se concentrar exclusivamente no trânsito, corre o risco de se envolver num acidente. Se desejar efetuar entradas no seu computador de bordo, para além da mudança do nível de apoio, pare e introduza os respetivos dados. u Ajuste a luminosidade do mostrador, de forma a conseguir observar adequadamente as informações importantes como velocidade ou símbolos de advertência. Uma luminosidade do mostrador ajustada incorretamente pode provocar situações perigosas. u Não abra o computador de bordo. A abertura pode destruir o computador de bordo e o direito à garantia será extinto. u Não use o computador de bordo como punho. Ao levantar a eBike pelo computador de bordo, pode danificá-lo de forma irreparável. u Não coloque a bicicleta invertida sobre o guiador e o selim, caso o computador de bordo ou o respetivo suporte sobressaiam do guiador. O computador de bordo ou o suporte pode ficar irreparavelmente danificado. Retire igualmente o computador de bordo antes de prender a bicicleta a um suporte de montagem, para evitar que o computador de bordo caia ou fique danificado. u Cuidado! Na utilização do computador de bordo com Bluetooth® e/ou WiFi pode ocorrer interferência de outros aparelhos ou instalações, aviões ou dispositivos médicos (p. ex. pacemaker, aparelhos auditivos). Do mesmo modo, não é possível excluir totalmente danos para pessoas e animais que se encontrem nas proximidades imediatas. Não utilize o computador de bordo com Bluetooth® na proximidade de dispositivos médicos, postos de abastecimento de combustível, instalações químicas, áreas com perigo de explosão e zonas de demolição. Não utilize o computador de bordo com Bluetooth® em aviões. Evite a operação prolongada em contacto direto com o corpo. u A marca Bluetooth® são marcas comerciais registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca/deste símbolo por parte da Bosch eBike Systems possui a devida autorização. u O computador de bordo está equipado com uma interface rádio. Devem ser respeitadas as limitações de utilização locais, p. ex. em aviões ou hospitais. Aviso sobre privacidade Se o computador de bordo for enviado para a assistência técnica da Bosch para efeitos de manutenção, os dados guardados no computador de bordo poderão ser eventualmente transmitidos à Bosch. Descrição do produto e do serviço Utilização adequada O computador de bordo Kiox destina-se ao comando de um sistema eBike da Bosch e à indicação dos dados de condução. Para tirar pleno partido do computador de bordo Kiox, é necessário um smartphone compatível com a aplicação eBike Connect (disponível na App Store ou em Google Play Store), assim como um registo no portal eBike Connect (www.ebike-connect.com). Componentes ilustrados A numeração dos componentes exibidos diz respeito às representações existentes nas páginas dos gráficos no início do manual. (1) Computador de bordo (2) Mostrador (3) Tecla da iluminação da bicicleta (4) Tecla de ligar/desligar o computador de bordo (5) Suporte do computador de bordo (6) Ligação USB (7) Unidade de comando (8) Tecla para deslocar para a frente/direita > (9) Tecla de seleção (10) Tecla para deslocar para trás/esquerda < (11) Tecla para reduzir o apoio –/ Tecla para deslocar para baixo (12) Tecla para aumentar o apoio +/ Tecla para deslocar para cima (13) Tecla do auxiliar de empurre (14) Contactos com o motor (15) Parafuso de bloqueio do computador de bordo (16) Parafuso do conjunto de comando (17) Tampa de proteção ligação USB

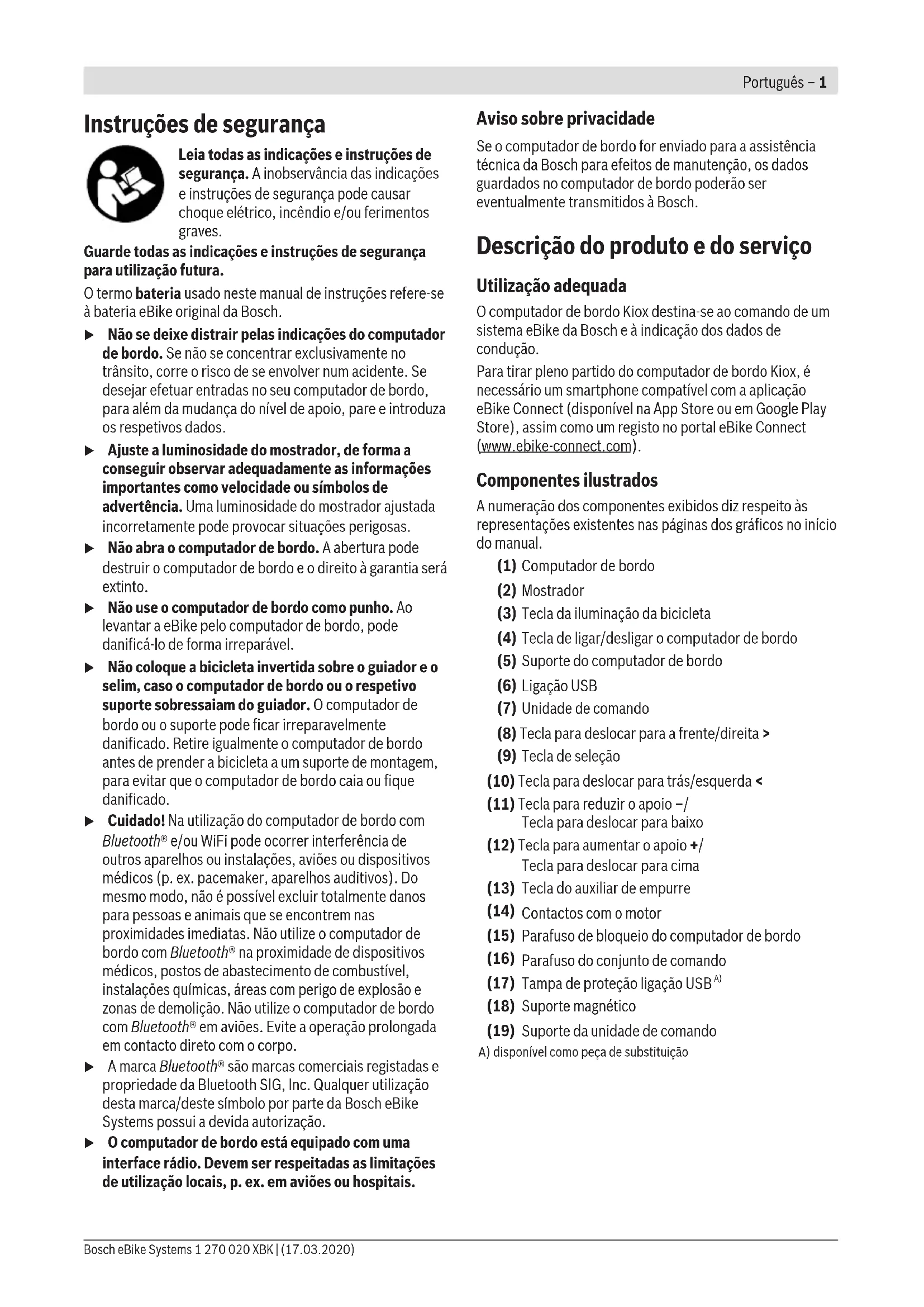

(18) Suporte magnético (19) Suporte da unidade de comando A) disponível como peça de substituição Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Português – 2 Dados técnicos Computador de bordo Kiox Código do produto BUI330 Corrente de carga máx. da ligação USB

mA 1000 Tensão de carga na ligação USB V 5 Cabo USB de carregamento

IP x7 Peso, aprox. g 60 Bluetooth®Low Energy – Frequência MHz 2400–2480 – Capacidade de emissão mW <10 A) com uma temperatura ambiente <25 °C B) não vem incluído no material standard a fornecer C) com a cobertura USB fechada Declaração de conformidade Pela presente, a Robert Bosch GmbH, Bosch eBike Systems, declara que o tipo de instalação rádio Kiox está em conformidade com a diretiva 2014/53/UE. O texto integral da declaração de conformidade UE está disponível no seguinte endereço de Internet: https://www.ebike-connect.com/conformity. Montagem Colocar e retirar o computador de bordo (verfiguraA) Coloque primeiro o Kiox com a parte inferior no suporte (5) e depois empurre-o ligeiramente para a frente, até que o computador de bordo encaixe de forma audível no suporte magnético. Para retirar, agarre o computador de bordo pela parte superior e puxe-o para si, até que se solte do suporte magnético. u Retire o computador de bordo quando estacionar a eBike. É possível fixar o computador de bordo no suporte para que não seja retirado. Para o efeito, solte o parafuso do conjunto de comando(16) até que o suporte do Kiox possa ser virado para o lado. Coloque o computador de bordo no suporte. Enrosque o parafuso de bloqueio (M3, 6 mm de comprimento) a partir de baixo na rosca prevista para o efeito do computador de bordo (a utilização de um parafuso mais comprido pode danificar o computador de bordo). Vire novamente o suporte para a posição original e aperte o parafuso do conjunto de comando de acordo com as indicações do fabricante. Funcionamento Antes da primeira colocação em funcionamento O Kiox é fornecido com uma bateria parcialmente carregada. Antes da primeira utilização é necessário carregar esta bateria através da ligação USB (ver "Abastecimento de energia do computador de bordo", PáginaPortuguês – 3) ou através do sistema eBike, durante, no mínimo 1h. A unidade de comando deve ser colocada de modo a que as teclas fiquem praticamente na vertical em relação ao guiador. Na primeira colocação em funcionamento é exibido primeiro a seleção do idioma e depois, através do item de menu <Intr. Kiox>, são explicadas as funções e indicações essenciais. O item de menu também pode ser chamado mais tarde através de <Definições>→ <Informações>. Selecionar as definições do sistema Coloque o computador de bordo no suporte e proceda do seguinte modo com a bicicleta parada: Aceda ao ecrã de estado (com a tecla <(10) na unidade de comando até à primeira indicação) e aceda a <Definições> com a tecla de seleção. Com as teclas –(11) e +(12) pode selecionar a definição pretendida e abri-la, tal como eventuais submenus complementares, com a tecla de seleção (9). Com a tecla<(10) pode deslocar-se do respetivo menu de definição para o menu anterior. Em <Def do sistema> pode efetuar as seguintes definições: – <Luminosidade> – <Hora> – <Data [DD.MM.AAAA]> – <Fuso horário> – <Formato 24 h (Formato de horas de 24 h)> – <Fundo bril. (Fundo brilhante)> – <Un. imperiais (Unidades imperiais)> – <Idioma> – <Reposição de fábrica> Colocação em funcionamento do sistema eBike Pré-requisitos O sistema eBike só pode ser ativado quando os seguintes pré-requisitos estiverem preenchidos: – Está montada uma bateria eBike com carga suficiente (ver o manual de instruções da bateria). – O computador de bordo está montado corretamente no suporte. 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsPortuguês – 3 Ligar/desligar o sistema eBike Para ligar o sistema eBike tem as seguintes opções: – Com o computador de bordo e a bateria eBike montados, prima uma vez por breves instantes a tecla de ligar/ desligar (4) do computador de bordo. – Com o computador de bordo montado, pressione a tecla ligar/desligar da bateria da eBike (existem versões específicas do fabricante da bicicleta nas quais não há acesso à tecla de ligar/desligar da bateria; ver manual de instruções da bateria). O acionamento é ativado assim que girar os pedais (exceto na função auxiliar de empurre ou no nível de apoio OFF). A potência do motor orienta-se pelo nível de apoio definido no computador de bordo. Assim que deixar de pedalar no modo normal, ou assim que alcançar uma velocidade de 25/45 km/h, o apoio é desligado através do acionamento eBike. O acionamento é ativado novamente de forma automática assim que tornar a pedalar ou se a velocidade for inferior a 25/45 km/h. Para desligar o sistema eBike tem as seguintes opções: – Prima brevemente a tecla de ligar/desligar (4) do computador de bordo. – Desligue a bateria eBike nessa tecla de ligar/desligar (existem soluções específicas de fabricante de bicicletas, em que não há acesso à tecla de ligar/desligar da bateria; ver manual de instruções do fabricante de bicicletas). – Retire o computador de bordo do suporte. Se durante aprox. 10 minutos o acionamento eBike não gerar potência (p. ex., porque a eBike está parada) ou se não for premida qualquer tecla no computador de bordo ou unidade de comando da eBike, o sistema eBike, e assim também a bateria, desligam-se automaticamente para poupar energia. Abastecimento de energia do computador de bordo Se o computador de bordo estiver no suporte (5), se estiver montada uma bateria eBike com carga suficiente e se o sistema eBike estiver ligado, a bateria do computador de bordo é abastecida e carregada com energia pela bateria eBike. Se o computador de bordo for retirado do suporte (5), o abastecimento de energia é feito através da bateria do computador de bordo. Se a bateria do computador de bordo estiver fraca, é exibida uma mensagem de aviso no mostrador. Para carregar a bateria do computador de bordo, volte a colocar o computador de bordo no suporte (5). Tenha em atenção que se não estiver a carregar a bateria eBike, o sistema eBike desliga-se automaticamente após 10 minutos se não for efetuada qualquer ação. Neste caso, o carregamento da bateria do computador de bordo também cessa. Também pode carregar o computador de bordo através da ligação USB(6). Para o efeito, abra a tampa de proteção (17). Ligue a tomada USB do computador de bordo através de um cabo micro USB a um carregador USB comum (não incluído no volume de fornecimento padrão) ou à ligação USB de um computador (máx. 5V de tensão de carga; máx. 500mA de corrente de carga). Se o computador de bordo for retirado do suporte (5), todos os valores das funções permanecem guardados e são exibidos continuamente. Se a bateria Kiox não for recarregada, a data e a hora são mantidas no máximo 6 meses. Após a religação, e havendo uma ligação Bluetooth® com a aplicação e de a localização via GPS do smartphone estar ativa, a data e a hora são redefinidas. Nota: o Kiox só é carregado quando está ligado. Nota: se o Kiox for desligado durante o processo de carga com cabo USB, só poderá ser novamente ligado depois de o cabo USB ter sido retirado. Nota: para que a durabilidade máxima da bateria do computador de bordo seja alcançada, esta deve ser recarregada a cada três meses durante uma hora. Indicador do nível de carga da bateria A indicação do nível de carga da bateria eBiked (ver "Ecrã inicial", PáginaPortuguês – 6) pode ser visualizada no ecrã de estado e na linha de estado. O nível de carga da bateria eBike também pode ser visualizado nos LEDs da própria bateria eBike. Cor da indicação Explicação Branco A bateria eBike está carregada a mais de 30%. Amarelo A bateria eBike está carregada entre 15% e 30%. Vermelho A bateria eBike está carregada entre 0% e 15%. Vermelho + ! A capacidade para o apoio do acionamento está gasta e o apoio será desligado. A capacidade restante será disponibilizada para a iluminação da bicicleta e para o computador de bordo. Se a bateria eBike for carregada na roda, é exibida uma mensagem correspondente. Se o computador de bordo for retirado do suporte(5), o nível de carga da bateria exibido por último permanece guardado. Modo de armazenamento/repor o Kiox O computador de bordo possui um modo de armazenamento economizador de energia, que reduz ao mínimo a descarga da bateria interna. Neste modo a data e a hora são perdidas. Este modo pode ser ativado premindo continuamente (no mínimo 8s) a tecla de ligar/desligar(4) do computador de bordo. Se o computador de bordo não iniciar mediante uma breve pressão da tecla de ligar/desligar(4), significa que o mesmo se encontra no modo de armazenamento. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Português – 4 Pode terminar novamente o modo de armazenamento premindo a tecla de ligar/desligar(4) durante pelo menos 2s. O computador de bordo reconhece se se encontra num estado totalmente funcional. Se no estado totalmente funcional premir a tecla de ligar/desligar(4) durante pelo menos 8s, o computador de bordo entra no modo de armazenamento. Se tal como esperado o Kiox não estiver num estado totalmente funcional e não puder ser operado, o mesmo pode ser reposto mediante uma pressão contínua (mín.8s) da tecla de ligar/desligar(4). Após a reposição, o computador de bordo reinicia automaticamente após aprox.5s. Se o Kiox não reiniciar, prima a tecla de ligar/ desligar(4) durante 2s. Para repor o Kiox para as definições de fábrica, selecione <Definições>→ <Def do sistema>→ <Reposição de fábrica>. Neste caso, todos os dados do utilizador são perdidos. Definir o nível de apoio Na unidade de comando (7) pode definir o grau de força com que o acionamento eBike o deve apoiar quando pedala. O nível de apoio pode ser alterado em qualquer momento, mesmo durante a marcha. Nota: Em alguns modelos é possível que o nível de apoio esteja predefinido e não possa ser alterado. Também é possível que estejam disponíveis menos níveis de apoio do que o aqui indicado. Estão disponíveis no máximo os seguintes níveis de apoio: – OFF: o apoio do motor está desligado, a eBike pode ser movida como uma bicicleta normal, apenas pela força exercida nos pedais. O auxiliar de empurre não pode ser ativado neste nível de apoio. – ECO: apoio eficaz com máxima eficiência, para um alcance máximo – TOUR: apoio uniforme, para passeios de grandes distâncias – SPORT/eMTB: SPORT: apoio potente, para uma condução desportiva em trajetos montanhosos, bem como para a circulação em meio urbano eMTB: apoio ideal em todos os terrenos, arranque desportivo, dinâmica melhorada e máxima performance (eMTB apenas em combinação com os motores BDU250P CX, BDU365, BDU450 CX e BDU480 CX. Poderá ser necessária uma atualização de software.) – TURBO: apoio máximo até às cadências mais elevadas, para uma condução desportiva Para aumentar o nível de apoio, prima a tecla + (12) na unidade de comando as vezes necessárias até que o nível de apoio pretendido surja na indicação, para reduzir prima a tecla – (11). A potência do motor solicitada é exibida na indicação h (ver "Ecrã inicial", PáginaPortuguês – 6). A potência máxima do motor depende do nível de apoio selecionado. Se o computador de bordo for retirado do suporte(5), o nível de apoio exibido por último permanece guardado. Ligar/desligar auxiliar de empurre O auxiliar de empurre facilita-lhe a ação de empurrar a eBike. A velocidade nesta função depende da mudança engatada e pode alcançar no máximo 6km/h. Quanto menor for a mudança selecionada, menor será a velocidade na função auxiliar de empurre (com potência máxima). u A função auxiliar de empurre só pode ser utilizada ao empurrar a eBike. Existe perigo de ferimentos se as rodas da eBike não tiverem contacto com o piso quando o auxiliar de empurre é utilizado. Para ativar o auxiliar de empurre, pressione brevemente a tecla WALK no seu computador de bordo. Depois da ativação pressione dentro de 3 s a tecla + e mantenha-a premida. O acionamento da eBike é ligado. Nota: o auxiliar de empurre não pode ser ativado no nível de apoio OFF. O auxiliar de empurre é desligado, assim que se verificar uma das seguintes situações: – solta a tecla+, – as rodas da eBike são bloqueadas (p.ex. devido a travagem ou embate num obstáculo), – a velocidade ultrapassa os 6km/h. O modo de funcionamento do auxiliar de empurre depende das disposições legais de cada país e pode, por isso, ser diferente da descrição acima mencionada ou estar desativado. Ligar/desligar a iluminação da bicicleta No modelo em que o farol é alimentado pelo sistema eBike, as luzes dianteira e traseira podem ser ligadas e desligadas em simultâneo através do computador de bordo premindo a tecla Iluminação da bicicleta(3). Antes do início de cada viagem, verifique o funcionamento correto da iluminação da bicicleta. Com a luz ligada, acende-se a indicação do farolc (ver "Ecrã inicial", PáginaPortuguês – 6) na barra de estado do mostrador. O ligar e desligar a iluminação da bicicleta não tem qualquer influência sobre a iluminação de fundo do mostrador. Definição do nome de utilizador Para poder utilizar todas as funções do sistema de operação terá de se registar online. Através de um nome de utilizador pode, entre outras coisas, analisar os seus dados de condução e rotas. Pode criar o seu nome de utilizador através da sua aplicação de Smartphone Bosch eBike Connect ou diretamente em www.eBike-Connect.com. Introduza os dados necessários para o registo. Pode descarregar a aplicação de Smartphone Bosch eBike Connect gratuitamente através da AppStore (para iPhones da Apple) ou através da Google Play Store (para dispositivos Android). 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsPortuguês – 5 Ligação do computador de bordo com a aplicação BoscheBikeConnect Uma ligação com o smartphone é feita da seguinte forma: – Inicie a aplicação. – Selecione o separador <A minha eBike>. – Selecione <Adicionar novo dispositivo eBike>. – Insira o Kiox. Agora é exibida na aplicação a indicação de que deve ser premida a tecla Iluminação da bicicleta (3) durante 5s no computador de bordo. Pressione durante 5s a tecla (3). O computador de bordo ativa a ligação Bluetooth®Low Energy automaticamente e comuta para o modo de emparelhamento. Siga as instruções no mostrador. Quando o processo de emparelhamento estiver concluído, são sincronizados os dados de utilizador. Nota: A ligação Bluetooth® não tem de ser ativada manualmente. Acompanhamento de atividades Para gravar as atividades, é necessário um registo ou iniciar sessão no portal eBike-Connect ou a aplicação eBike- Connect. Para gravar as atividades, tem de concordar com o armazenamento de dados de localização no portal ou na aplicação. Só depois é que as suas atividades serão exibidas no portal e na aplicação. A posição só é gravada quando o computador de bordo está ligado à aplicação eBike Connect. eShift (opcional) O termo eShift refere-se à ligação de sistemas de mudanças eletrónicos no sistema eBike. Os componentes eShift estão ligados eletricamente ao motor pelo fabricante. A operação dos sistemas de mudanças eletrónicos está descrita num manual de instruções próprio. eSuspension (opcional) eSuspension é a integração de elementos eletrónicos de amortecimento e suspensão no sistema eBike. Através do Menu rápido podem ser selecionadas definições pré- configuradas para o sistema eSuspension. Para detalhes sobre as definições, consulte o manual de instruções do fabricante do eSuspensione. eSuspension só está disponível com o computador de bordo Kiox e só é possível em combinação com os motores BDU450 CX, BDU480 CX e BDU490P. ABS – Sistema antibloqueio (opcional) Se a roda estiver equipada com um Bosch-eBike-ABS, que dispõe de uma luz de controlo externa, a luz de controlo é exibida no mostrador do Kiox no arranque do sistema e em caso de erro. Detalhes sobre o ABS e o modo de funcionamento encontram-se no manual de instruções do ABS. Lock (funções premium) A função Lock pode ser adquirida na <Loja> da aplicação eBike-Connect. Depois de ligar a função Lock, o suporte do motor eBike é desativado, retirando o computador de bordo. A ativação depois só é possível com o computador de bordo pertencente à eBike. Pode consultar um manual detalhado sobre este assunto no manual de instruções online em www.Bosch-eBike.com/Kiox-manual. Atualizações de software As atualizações de software são transferidas em segundo plano, da aplicação para o computador de bordo, assim que a aplicação é conectada ao computador de bordo. Uma vez concluída a transferência completa da atualização, a mesma é exibida três vezes quando o computador de bordo é reiniciado. Em alternativa, pode consultar em <Def do sistema> se existe uma atualização. Abastecimento de energia de aparelhos externos através da ligação USB Com a ajuda da ligação USB, a maioria dos aparelhos em que o abastecimento de energia é possível através de USB (p.ex. vários telemóveis), podem ser operados ou carregados. O pré-requisito para o carregamento é que estejam montados na eBike o computador de bordo e uma bateria com carga suficiente. Abra a tampa de proteção(17) da ligação USB no computador de bordo. Conecte a ligação USB do aparelho externo à tomada USB(6) do computador de bordo através de um cabo USB de carregamento micro A – micro B (disponível junto do seu agente autorizado eBike da Bosch). Depois de desligado o consumidor, a ligação USB tem de ser novamente fechada cuidadosamente com a tampa de proteção(17). Uma conexão USB não é uma ligação de encaixe à prova de água. Nos trajetos com chuva, não pode ficar conectado qualquer aparelho externo e a ligação USB tem de estar completamente fechada com a tampa de proteção(17). Atenção: os consumidores ligados podem reduzir a autonomia da eBike. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Português – 6 Indicações e definições no computador de bordo Nota: todas as apresentações e textos da interface das páginas seguintes representam a versão aprovada do software. Após atualizações do software, pode suceder que as apresentações e/ou textos da interface se alterem ligeiramente após uma atualização. Lógica de operação Com as teclas <(10) e >(8) é possível aceder aos diversos ecrãs com as informações dos valores de condução mesmo durante a marcha. Assim, as duas mãos podem permanecer no guiador durante a marcha. Com as teclas +(12) e –(11) pode aumentar ou reduzir o nível de apoio. As <Definições>, acessíveis através do Ecrã de estado, não podem ser adaptadas durante a marcha. Com a tecla de seleção(9) pode executar as seguintes funções: – Concessão de acesso ao menu rápido durante a marcha. – Quando parado pode aceder ao menu das definições a partir do Ecrã de estado. – Pode confirmar valores e notas informativas. – Pode sair de um diálogo. Se o computador de bordo for retirado do respetivo suporte e não for desligado, as informações sobre o último trajeto percorrido e as informações de estado são exibidas sucessivamente num ciclo. Se após a remoção do suporte não for acionada qualquer tecla, o computador de bordo desliga-se após 1 minuto. Sequência do ecrã Depois de o computador de bordo estar colocado no respetivo suporte, pode chamar de seguida as seguintes indicações:

3. Trajeto e tempo de marcha

4. Desempenho e cadência

5. Velocidade média e velocidade máxima

6. Trajeto, autonomia, desempenho e frequência cardíaca

7. Frequência cardíaca

8. Calorias e distância total

Ecrã inicial O ecrã inicial é exibido assim que colocar o computador de bordo ligado no suporte. 24,3

Indicação da hora/velocidade

Indicação do nível de apoio

Indicador do nível de carga da bateria eBike

Indicação da unidade da velocidade

Avaliação do desempenho

Pode ser alterado através do ecrã de estado <Definições>. As indicações a...d formam uma barra de estado e são exibidas em todos os ecrãs. Se no próprio ecrã já for exibida a velocidade, a indicaçãoa muda para a hora atual em horas e minutos. Na barra de estado são indicados: – Velocidade/hora: a velocidade atual em km/h ou mph/ hora atual – Nível de apoio: indicação do apoio atualmente selecionado numa codificação colorida – Luz: um símbolo para a luz ligada – Nível de carga da bateria eBike: uma indicação percentual do nível de carga atual Na avaliação do desempenho k é-lhe indicada graficamente a velocidade momentânea (barra branca) em relação à sua velocidade média j. Através do gráfico pode detetar diretamente se a sua velocidade momentânea se encontra acima ou abaixo do seu valor médio (à esquerda do traço preto = abaixo do valor médio; à direita do traço preto = acima do valor médio). Através da barra de orientaçãog pode detetar em que ecrã se encontra. O seu ecrã atual é apresentado de forma destacada. Com as teclas<(10) e >(8) pode controlar outros ecrãs. A partir do primeiro ecrã inicial pode aceder ao ecrã de estado com a tecla<(10). 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsPortuguês – 7 Ecrã de estado No ecrã de estado são exibidos, ao lado da barra de estado, a hora atual, o nível de carga de todas as baterias da sua eBike e o nível de carga da bateria do seu Smartphone, se o mesmo estiver ligado via Bluetooth®. Por baixo são eventualmente mostrados símbolos para indicação de uma função Bluetooth® ativada ou de um aparelho ligado através de Bluetooth® (p.ex. um aparelho de medição da frequência cardíaca). Também lhe é indicada a data da última sincronização entre o Smartphone e o Kiox. Na área inferior tem acesso às <Definições>. <Definições> O acesso ao menu das definições é feito através do ecrã de estado. As <Definições> não podem ser acedidas nem adaptadas durante a marcha. Com as teclas –(11) e +(12) pode selecionar a definição pretendida e abri-la, tal como eventuais submenus complementares, com a tecla de seleção (9). Com a tecla<(10) pode deslocar-se do respetivo menu de definição para o menu anterior. No primeiro nível de navegação encontra as seguintes áreas superiores: – <Registo> – Indicações para o registo: Este item de menu só é exibido se ainda não se tiver registado no eBike Connect. – <Omeu eBike> – Definições da sua eBike Aqui pode definir a reposição automática ou manual do contador, como o dos quilómetros diários e dos valores médios para "0", bem como repor a autonomia. Pode alterar o valor do perímetro da roda predefinido pelo fabricante em ±5%. Se a sua eBike estiver equipada com eShift, também pode configurar o seu sistema eShift. O fabricante de bicicletas ou o agente autorizado pode basear a data de serviço numa determinada quilometragem e/ou período de tempo. Em <Ass. eBike (Assistência eBike seguinte): [DD. Mon. AAAA] ou em [xxxxx] [km]> é indicado o vencimento da data de serviço. Do lado dos componentes da Bike são indicados para os respetivos componentes o número de série, as versões de hardware e de software e outros dados relevantes dos componentes. – <O meu perfil> – Dados do utilizador ativo – <Bluetooth> – É exibida a ligação ou desligamento da função Bluetooth®: São exibidos os aparelhos ligados. – <Def do sistema> – Uma lista de opções para a definição do seu computador de bordo: aqui pode visualizar a velocidade e a distância em quilómetros ou milhas, a hora em formato de 12 ou 24 horas, selecionar a hora, a data e o fuso horário e definir o seu idioma preferido. Pode repor o Kiox para as definições de fábrica, iniciar uma atualização do software (se disponível) e selecionar entre um design preto ou branco. – <Informações> – Informações sobre o seu Kiox: Indicações de FAQ (questões mais frequentes), certificações, informações de contacto, informações sobre licenças Pode consultar uma descrição detalhada dos parâmetros individuais no manual de instruções online em www.Bosch-eBike.com/Kiox-manual. Menu rápido Através do Menu rápidosão exibidas definições selecionadas que também podem ser adaptadas durante a marcha. O Menu rápido pode ser acedido através da tecla de seleção(9). O acesso não é possível através do Ecrã de estado. Através do Menu rápido pode efetuar as seguintes definições: – <Repor trajeto?> Todos os dados dos trajetos percorridos até ao momento são repostos para zero. – <eShift> Aqui pode definir a cadência. – <eSuspension> Aqui pode definir um dos modos de amortecimento ou suspensão definidos pelo fabricante. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Português – 8 Indicação do código de erro Os componentes do sistema eBike são verificados permanentemente de forma automática. Se for detetado um erro, é exibido o respetivo código de erro no computador de bordo. Em função do tipo de erro, o acionamento poderá ser desligado automaticamente. Contudo, poderá sempre continuar a marcha sem o apoio do acionamento. A eBike deverá ser verificada antes de a utilizar posteriormente. u Todas as reparações devem ser executadas exclusivamente por um agente autorizado. Código Causa Solução 410 Uma ou várias teclas do computador de bordo estão bloqueadas. Verifique se as teclas estão presas, p.ex. devido à entrada de sujidade. Se necessário, limpe as teclas. 414 Problema de ligação da unidade de comando Solicite a verificação das conexões e ligações 418 Uma ou várias teclas da unidade de comando estão bloqueadas. Verifique se as teclas estão presas, p.ex. devido à entrada de sujidade. Se necessário, limpe as teclas. 419 Erro de configuração Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 422 Problema de ligação do motor Solicite a verificação das conexões e ligações 423 Problema de ligação da bateria eBike Solicite a verificação das conexões e ligações 424 Erro de comunicação entre os componentes Solicite a verificação das conexões e ligações 426 Erro interno de ultrapassagem do tempo Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. Neste estado de erro não é possível visualizar ou adaptar a circunferência dos pneus no menu das definições básicas. 430 Bateria interna do computador de bordo vazia (não na BUI350) Carregue o computador de bordo (no suporte ou através da ligação USB) 431 Erro na versão de software Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 440 Erro interno do motor Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 450 Erro interno de software Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 460 Erro na ligação USB Retire o cabo da ligação USB do computador de bordo. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 490 Erro interno do computador de bordo Solicite a verificação do computador de bordo 500 Erro interno do motor Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 502 Erro na iluminação da bicicleta Verifique a luz e a respetiva cablagem. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 503 Erro do sensor de velocidade Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 504 Detetada manipulação no sinal de velocidade. Verificar a posição dos ímanes do raio e, se necessário, ajustar. Verificar quanto a manipulação (Tuning). O apoio do acionamento é reduzido. 510 Erro interno do sensor Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 511 Erro interno do motor Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 530 Erro da bateria Desligue a eBike, retire a bateria eBike e coloque-a novamente. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsPortuguês – 9 Código Causa Solução 531 Erro de configuração Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 540 Erro de temperatura A eBike encontra-se fora da faixa de temperatura admissível. Desligue o sistema eBike, para permitir que o motor arrefeça ou aqueça para a faixa de temperatura admissível. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 550 Foi detetado um consumidor não permitido. Remova o consumidor. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 580 Erro na versão de software Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 591 Erro de autenticação Desligue o sistema eBike. Retire a bateria e coloque-a novamente. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 592 Componentes incompatíveis Coloque um mostrador compatível. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 593 Erro de configuração Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 595, 596 Erro de comunicação Verifique a cablagem da transmissão e reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 602 Erro interno da bateria Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 603 Erro interno da bateria Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 605 Erro de temperatura da bateria A bateria encontra-se fora da faixa de temperatura admissível. Desligue o sistema eBike, para permitir que a bateria arrefeça ou aqueça para a faixa de temperatura admissível. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 606 Erro externo da bateria Verifique a cablagem. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 610 Erro de tensão da bateria Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 620 Erro do carregador Substitua o carregador. Entre em contacto com o seu agente autorizado eBike da Bosch. 640 Erro interno da bateria Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 655 Erros múltiplos da bateria Desligue o sistema eBike. Retire a bateria e coloque-a novamente. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 656 Erro na versão de software Entre em contacto com o seu agente autorizado eBike da Bosch, para que efetue uma atualização do software. 7xx Erro em componentes de terceiros Observe as indicações no manual de instruções do respetivo fabricante de componentes. 800 Erro interno do ABS Entre em contacto com o seu agente autorizado eBike da Bosch. 810 Sinais implausíveis no sensor de velocidade da roda Entre em contacto com o seu agente autorizado eBike da Bosch. 820 Erro no cabo para o sensor de velocidade da roda dianteira Entre em contacto com o seu agente autorizado eBike da Bosch. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Português – 10 Código Causa Solução 821 ... 826 Sinais implausíveis no sensor de velocidade da roda dianteira Disco do sensor possivelmente inexistente, com defeito ou mal montado; diâmetros da roda dianteira e da roda traseira claramente diferentes; situação de condução extrema, p. ex. conduzir sobra a roda traseira Reinicie o sistema e efetue uma marcha de teste durante pelo menos durante 2minutos. A luz de controlo do ABS tem de apagar. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 830 Erro no cabo para o sensor de velocidade da roda traseira Entre em contacto com o seu agente autorizado eBike da Bosch.

Sinais implausíveis no sensor de velocidade da roda traseira Disco do sensor possivelmente inexistente, com defeito ou mal montado; diâmetros da roda dianteira e da roda traseira claramente diferentes; situação de condução extrema, p. ex. conduzir sobra a roda traseira Reinicie o sistema e efetue uma marcha de teste durante pelo menos durante 2minutos. A luz de controlo do ABS tem de apagar. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 840 Erro interno do ABS Entre em contacto com o seu agente autorizado eBike da Bosch. 850 Erro interno do ABS Entre em contacto com o seu agente autorizado eBike da Bosch. 860, 861 Erro na alimentação de tensão Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. 870, 871
