Kiox BUI330 - Contador BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Computadora de a bordo para bicicleta eléctrica (eBike)
Marca	Bosch
Modelo	Kiox BUI330
Peso	aproximadamente 60 g
Pantalla	Pantalla a color con barra de estado y múltiples visualizaciones
Alimentación interna	Batería Li-ion recargable 3,7 V / 230 mAh
Temperaturas de funcionamiento	-5 a +40 °C
Temperaturas de carga	0 a +40 °C
Grado de protección	IP x7 (con tapa USB cerrada)
Conectividad	Bluetooth Low Energy (2 400–2 480 MHz, <10 mW)
Puerto USB	Micro-USB tipo B, carga máxima 1000 mA / 5 V
Niveles de asistencia	OFF, ECO, TOUR, SPORT/eMTB, TURBO
Asistencia al empuje	Sí, hasta 6 km/h
Iluminación integrada	Control de iluminación delantera/trasera mediante tecla dedicada
Conexión a la aplicación	Bosch eBike Connect (iOS/Android)
Funciones adicionales	eShift, eSuspension, ABS, Lock (opcionales)
Actualizaciones de software	A través de la aplicación (transferencia en segundo plano)
Mantenimiento y limpieza	Paño suave ligeramente húmedo, solo agua
Piezas de repuesto disponibles	Cable de carga USB (ref. 1 270 016 360), tapa del puerto USB
Garantía	La apertura del dispositivo anula la garantía
Transporte	Retirar la computadora y la batería antes del transporte

Preguntas frecuentes - Kiox BUI330 BOSCH

¿Cómo encender y apagar el sistema eBike con el Kiox BUI330?

Para encender, presione brevemente la tecla de encendido/apagado (4) de la computadora de a bordo o la tecla de la batería. Para apagar, presione de la misma manera o retire la computadora de a bordo de su soporte. El sistema se apaga automáticamente después de 10 minutos de inactividad.

¿Cómo recargar la batería interna del Kiox?

Coloque la computadora de a bordo en el soporte (5) con el sistema eBike encendido: se recarga a través de la batería de la bicicleta. También puede cargarla a través del puerto micro-USB (6) con un cable micro-USB y un cargador estándar (5 V, máx. 1 A). El Kiox debe estar encendido durante la carga.

¿Qué niveles de asistencia están disponibles?

Los niveles son: OFF (sin asistencia), ECO (máxima eficiencia), TOUR (uso regular), SPORT/eMTB (deportivo o todo terreno) y TURBO (potencia máxima). Use las teclas + y - de la unidad de control para cambiar de modo.

¿Cómo activar la asistencia al empuje (Walk)?

Presione brevemente la tecla WALK de la unidad de control, luego dentro de los 3 segundos, mantenga presionada la tecla +. El motor se activa para empujar la bicicleta a máx. 6 km/h. Suelte la tecla para detener. La asistencia no está disponible en modo OFF.

¿Qué hacer si aparece un código de error (por ejemplo 410, 500)?

La mayoría de los códigos (410, 418: teclas bloqueadas; 500, 440, 450: fallo interno) requieren un reinicio o verificación de conexiones. Si el problema persiste, consulte el manual completo de códigos y acuda a un distribuidor Bosch autorizado.

¿Cómo conectar el Kiox a la aplicación eBike Connect?

Abra la aplicación, seleccione la pestaña 'Dispositivos', luego 'Agregar Kiox'. La aplicación le invita a presionar la tecla de iluminación (3) de la computadora durante 5 segundos. Siga las instrucciones para finalizar el emparejamiento Bluetooth.

¿Cómo restablecer el Kiox a los ajustes de fábrica?

En el menú Ajustes, vaya a 'Configuración de la computadora de a bordo' y luego seleccione 'Restablecer'. Todos los datos de usuario se borrarán. También puede forzar un reinicio manteniendo presionada la tecla de encendido/apagado durante al menos 8 segundos en caso de bloqueo.

¿El Kiox es resistente al agua?

Sí, tiene clasificación IP x7 (protección contra inmersión temporal) siempre que la tapa de protección USB esté bien cerrada. En caso de lluvia, no use el puerto USB y cierre la tapa.

¿Cómo limpiar la pantalla del Kiox?

Use un paño suave ligeramente húmedo (solo agua). No use productos de limpieza ni chorros de agua a presión, ya que podrían dañar la pantalla o los contactos.

¿Puedo usar el Kiox con un sistema eShift o eSuspension?

Sí, el Kiox soporta los sistemas opcionales eShift (cambio de marchas electrónico) y eSuspension (suspensión integrada). En ese caso, aparecen ajustes específicos en el menú rápido o en la configuración de la bicicleta.

MANUAL DE USUARIO Kiox BUI330 BOSCH

es Instrucciones de servicio originales

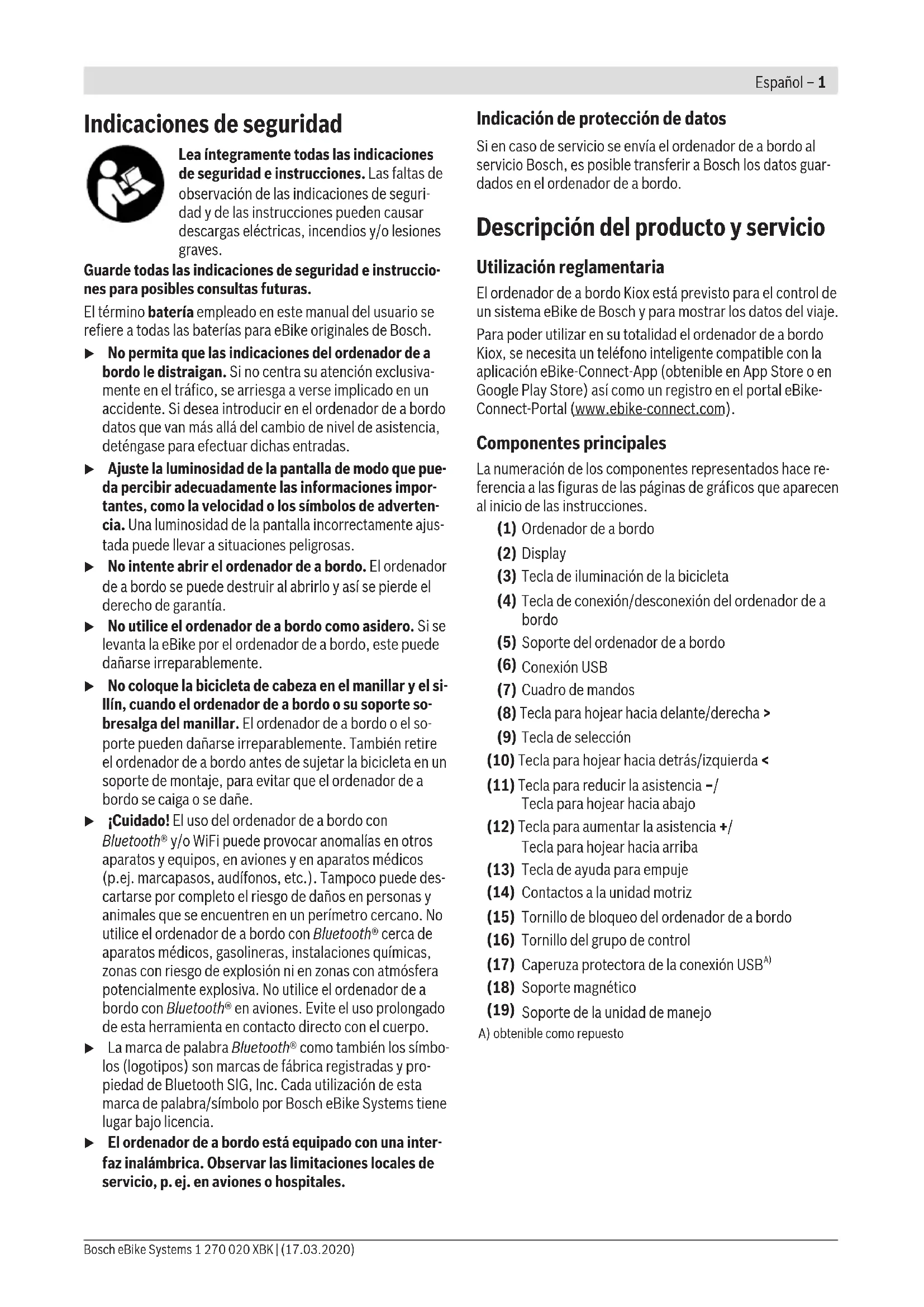

Indicaciones de seguridad

Lea íntegramente todas las indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para posibles consultas futuras.

El término batería empleado en este manual del usuario se refiere a todas las baterías para eBike originales de Bosch.

No permita que las indicaciones del ordenador de a bordo le distraigan. Si no centra su atención exclusivamente en el tráfico, se arriesga a verse implicado en un accidente. Si desea introducir en el ordenador de a bordo datos que van más allá del cambio de nivel de asistencia, deténgase para efectuar dichas entradas.
Ajuste la luminosidad de la pantalla de modo que pueda percibir adecuadamente las informaciones importantes, como la velocidad o los símbolos de advertencia. Una luminosidad de la pantalla incorrectamente ajustada puede llevar a situaciones peligrosas.
No intente abrir el ordenador de a bordo. El ordenador de a bordo se puede destruir al abrirlo y así se pierde el derecho de garantía.
No utilice el ordenador de a bordo como asidero. Si se levanta la eBike por el ordenador de a bordo, este puede dañarse irreparablemente.
No coloque la bicicleta de cabeza en el manillar y el sillín, cuando el ordenador de a bordo o su soporte sobresalga del manillar. El ordenador de a bordo o el soporte pueden dañarse irreparablemente. También retire el ordenador de a bordo antes de sujetar la bicicleta en un soporte de montaje, para evitar que el ordenador de a bordo se caiga o se dañe.
¡Cuidado! El uso del ordenador de a bordo con Bluetooth® y/o WiFi puede provocar anomalías en otros aparatos y equipos, en aviones y en aparatos médicos (p.ej. marcapasos, audífonos, etc.). Tampoco puede descartarse por completo el riesgo de daños en personas y animales que se encuentren en un perímetro cercano. No utilice el ordenador de a bordo con Bluetooth® cerca de aparatos médicos, gasolineras, instalaciones químicas, zonas con riesgo de explosión ni en zonas con atmósfera potencialmente explosiva. No utilice el ordenador de a bordo con Bluetooth® en aviones. Evite el uso prolongado de esta herramienta en contacto directo con el cuerpo.
La marca de palabra Bluetooth® como también los símbolos (logotipos) son marcas de fábrica registradas y propiedad de Bluetooth SIG, Inc. Cada utilización de esta marca de palabra/símbolo por Bosch eBike Systems tiene lugar bajo licencia.
El ordenador de a bordo está equipado con una interfaz inalámbrica. Observar las limitaciones locales de servicio, p. ej. en aviones o hospitales.

Indicación de protección de datos

Si en caso de servicio se envía el ordenador de a bordo al servicio Bosch, es posible transferir a Bosch los datos guardados en el ordenador de a bordo.

Descripción del producto y servicio

Utilización reglamentaria

El ordenador de a bordo Kiox está previsto para el control de un sistema eBike de Bosch y para mostrar los datos del viaje. Para poder utilizar en su totalidad el ordenador de a bordo Kiox, se necesita un teléfono inteligente compatible con la aplicación eBike-Connect-App (obtenible en App Store o en Google Play Store) así como un registro en el portal eBike-Connect-Portal (www.ebike-connect.com).

Componentes principales

La numeración de los componentes representados hace referencia a las figuras de las páginas de gráficos que aparecen al inicio de las instrucciones.

(1) Ordenador de a bordo
(2) Display
(3) Tecla de iluminación de la bicicleta
(4) Tecla de conexión/desconexión del ordenador de a bordo
(5) Soporte del ordenador de a bordo
(6) Conexión USB
(7) Cuadro de mandos
(8) Tecla para hojear hacia delante/derecha >
(9) Tecla de selección
(10) Tecla para hojear hacia detrás/izquierda <
(11) Tecla para reducir la asistencia -/ Tecla para hojear hacia abajo
(12) Tecla para aumentar la asistencia +/ Tecla para hojear hacia arriba
(13) Tecla de ayuda para empuje
(14) Contactos a la unidad motriz
(15) Tornillo de bloqueo del ordenador de a bordo
(16) Tornillo del grupo de control
(17) Caperuza protectora de la conexión USB ^A)
(18) Soporte magnético
(19) Soporte de la unidad de manejo

A) obtenible como repuesto

Datos técnicos

Ordenador de a bordo Kiox
Código de producto BUI330
Corriente de carga de la co-nexión USB máx. ^A)	mA	1000
Tensión de carga en puerto USB	V	5
Cable de carga USB ^B)		1 270 016 360
Temperatura de servicio °C -5 ... +40
Temperatura de carga °C 0 ... +40
Temperatura de almacenamiento	°C	+10 ... +40
Accumulador de iones de litio interno	V	3,7
	mAh	230
Tipo de protección ^C)		IP x7
Peso, aprox. g 60
Bluetooth ^ Low Energy
- Frecuencia MHz 2400-2480
- Potencia de emisión mW < 10

A) a una temperatura ambiente <25 °C
B) No se incluye en el suministro de serie estándar
C) con cubierta de USB cerrada

Declaración de conformidad

Robert Bosch GmbH, Bosch eBike Systems, declara que el tipo de equipo de radio Kiox cumple con la directiva 2014/53/UE. El texto completo de la Declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: https://www.ebike-connect.com/conformity.

Montaje

Colocar y retirar el ordenador de a bordo (ver figura A)

Primero, coloque Kiox con la parte inferior en el soporte (5) e inclínelo ligeramente hacia adelante, hasta que el ordenador de a bordo quede perceptiblemente fijo en el soporte magnético.

Para retirarlo, agarre el ordenador de a bordo en la parte superior y tírelo hacia usted, hasta que se libere del soporte magnético.

▶ Retire el ordenador de a bordo cuando estacione la eBike.

El ordenador de a bordo puede asegurarse en el soporte para impedir que pueda extraerse. Para ello, suelte el tornillo del grupo de control (16), hasta que se pueda girar lateralmente el soporte del Kiox. Coloque el ordenador de a bordo en el soporte. Enrosque el tornillo de bloqueo (M3, 6 mm de longitud) desde abajo en la rosca prevista para ello del ordenador de a bordo (la utilización de un tornillo más largo puede conducir a un daño del ordenador de a bordo). Gire el soporte de nuevo hacia atrás y apriete el tornillo del grupo de control según las instrucciones del fabricante.

Operación

Antes de la primera puesta en servicio

Kiox se suministra con una batería parcialmente cargada.

Antes del primer uso debe cargarse este acumulador, a través de la conexión USB (ver "Suministro de corriente del ordenador de a bordo", Página Español – 3) o a través del sistema eBike, como mínimo 1 h.

La unidad de mando debe colocarse de modo que los botones estén casi verticales al manillar.

En la primera puesta en servicio se muestra inicialmente la selección de idioma y luego puede obtener explicaciones sobre funciones esenciales e indicaciones a través de la opción de menú . La opción de menú también se puede llamar más tarde a través de → .

Seleccionar la configuración del sistema

Coloque el ordenador de a bordo en el soporte y, con la bicicleta parada, proceda de la manera siguiente:

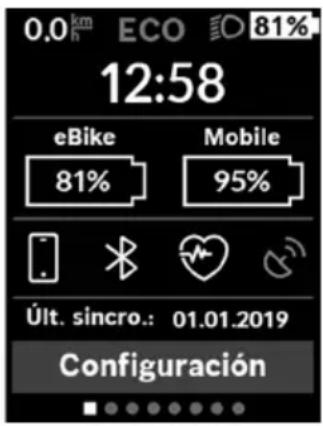

Vaya a la pantalla de estado (Status-Screen) (con la tecla < (10) en la unidad de mando, hojear hasta la primera indicación) y aceda con la tecla de selección a .

Con las teclas - (11) y + (12) puede seleccionar el ajuste deseado y abrir éste así como eventualmente otros submenús con la tecla de selección (9). Desde el respectivo menú de configuración, puede usar la tecla < (10) para regresar al menú anterior.

Bajo puede llevar a cabo las siguientes configuraciones:

Puesta en servicio se sistema eBike

Requisitos

El sistema eBike solamente puede activarse cuando se cumplen las siguientes condiciones:

• Se ha colocado una batería de eBike con suficiente carga (véanse las instrucciones de uso de la batería).
• El ordenador de a bordo está correctamente colocado en el soporte.

Conexión/desconexión del sistema eBike

Usted tiene las siguientes opciones para conectar el sistema eBike:

• Cuando estén colocados el ordenador de a bordo y el acumulador de la eBike, pulse una vez brevemente la tecla de conexión/desconexión (4) del ordenador de a bordo.
• Con el ordenador de a bordo colocado, pulse la tecla de conexión/desconexión del acumulador de la eBike (son posibles soluciones específicas del fabricante de bicicletas en las cuales no hay acceso a la tecla de conexión/desconexión del acumulador; ver instrucciones de servicio del acumulador).

El motor se activa al empezar a pedalear (excepto en la función de asistencia para empujar caminando o en el nivel de asistencia OFF). La potencia del motor depende del nivel de asistencia ajustado en el ordenador de a bordo.

En cuanto deje de pedalear en el funcionamiento normal o en cuanto alcance una velocidad de 25/45 km/h, se desconecta la asistencia del accionamiento de la eBike. El accionamiento se activa de nuevo automáticamente en cuanto pedalee y su velocidad esté por debajo de 25/45 km/h.

Usted tiene las siguientes opciones para desconectar el sistema eBike:

• Pulse brevemente la tecla de conexión/desconexión (4) del ordenador de a bordo.
• Desconecte el acumulador de la eBike en su tecla de conexión/desconexión (puede haber soluciones de fabricantes de bicicletas que no tengan acceso a la tecla de conexión/desconexión de la batería; véase el manual de instrucciones del fabricante de la bicicleta).
• Retire el ordenador de a bordo del soporte.

Si no hay una demanda de potencia del accionamiento de la eBike durante aprox. 10 min (p. ej. porque la eBike está parada) y si no se pulsa ninguna tecla del ordenador de a bordo o de la unidad de mando de la eBike, el sistema eBike y así también el acumulador se desconectan automáticamente para ahorrar energía.

Suministro de corriente del ordenador de a bordo

Si el ordenador de a bordo se encuentra sobre el soporte (5), si hay un acumulador de eBike con suficiente carga en la eBike y el sistema de la eBike está encendido, la batería del ordenador de a bordo recibe energía del acumulador de la eBike y se carga.

Si se extrae el ordenador de a bordo del soporte (5), la alimentación energética se lleva a cabo a través de la batería del ordenador de a bordo. Si el acumulador del ordenador de a bordo está muy descargado, aparecerá un mensaje de advertencia en la pantalla.

Para cargar el acumulador del ordenador de a bordo, coloque el ordenador de a bordo de nuevo en el soporte (5).

Tenga en cuenta que si no está cargando el acumulador de la eBike, el sistema eBike se apaga automáticamente después de 10 minutos de inactividad. En ese caso también se finaliza la carga del acumulador de la red de a bordo.

También puede cargar el ordenador de a bordo a través del puerto USB (6). Abra para ello la caperuza protectora (17). Conecte el conector USB del ordenador de a bordo a través de un cable Micro USB con un cargador USB convencional (no incluido en el volumen de suministro) o al puerto USB de un ordenador (tensión de carga máx. 5 V; corriente de carga máx. 500 mA).

Si el ordenador de a bordo se extrae del soporte (5), siguen almacenados todos los valores de las funciones y se muestran continuamente.

Si no se carga de nuevo el acumulador Kiox, la fecha y la hora se mantienen un máximo de 6 meses. Tras la reconexión, en el caso de una conexión Bluetooth® a la aplicación App y una localización de GPS exitosa en el teléfono inteligente, se res-tablecen la fecha y la hora.

Indicación: Kiox se carga sólo en estado conectado.

Indicación: Si el Kiox se apaga durante el proceso de carga con el cable USB, no se podrá volver a encender hasta que se haya extraído el cable USB.

Indicación: Para lograr una vida útil máxima del acumulador del ordenador de a bordo, éste último debería recargarse cada tres meses durante una hora.

Indicador del estado de carga del acumulador

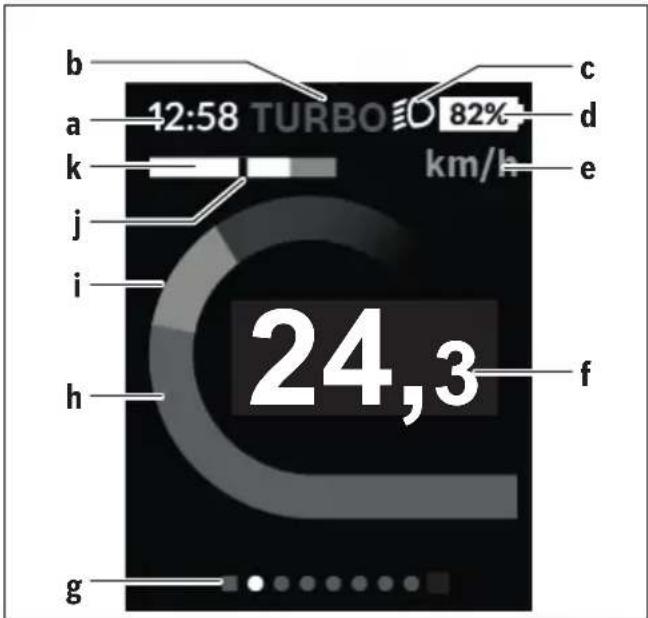

El indicador de estado de carga del acumulador de la eBike d (ver "Pantalla de inicio (Start-Screen)",

Página Español – 6) se puede leer en la pantalla de estado y en la barra de estado. También se puede consultar el estado de carga de la batería de la eBike en los LEDs que hay en el propio acumulador de la eBike.

Color de la indicación Aclaración

Blanco El acumulador de la eBike está cargado sobre 30 %.

Amarillo El acumulador de la eBike está cargado entre 15 % y 30 %.

Rojo El acumulador de la eBike está cargado entre 0 % y 15 %.

Rojo + ! Se ha consumido la capacidad de asistencia del accionamiento y la asistencia se desconecta. La capacidad restante se reserva para la iluminación de la bicicleta y el ordenador de a bordo.

Si el acumulador de la eBike se carga en la bicicleta, se indica un mensaje correspondiente.

Si se extrae el ordenador de a bordo del soporte (5), queda memorizado el estado de carga del acumulador mostrado por última vez.

Reposición de modo de almacenamiento/Kiox

El ordenador de mando tiene un modo de almacenamiento de ahorro de energía, que minimiza la descarga del acumulador interno. La fecha y la hora se pierden en ello.

Este modo se puede activar presionando continuamente (como mínimo 8 s) la tecla de conexión/desconexión (4) del ordenador de a bordo.

Si el ordenador de a bordo no arranca presionando brevemente la tecla de conexión/desconexión (4), el ordenador de a bordo se encuentra en el modo de almacenamiento.

Presionando la tecla de conexión/desconexión (4) durante mínimo 2 s, puede finalizar de nuevo el modo de almacenamiento.

El ordenador de a bordo detecta si está en un estado listo para funcionar. Si en el estado listo para funcionar presiona la tecla de conexión/desconexión (4) como mínimo 8 s, el ordenador de a bordo pasa al modo de almacenamiento. Si, contrariamente a lo esperado, Kiox no se encuentra en un estado listo para funcionar y ya no se puede operar, la presión continua (mínimo 8 s) de la tecla de conexión/desconexión (4) causa una reposición. Tras la reposición, el ordenador de a bordo arranca de nuevo automáticamente tras aprox. 5 s. Si Kiox no arranca de nuevo, presione la tecla de conexión/desconexión (4) durante 2 s.

Para reponer Kiox al ajuste de fábrica, seleccione → → . Todos los datos del usuario se pierden en ello.

Ajuste del modo de asistencia

En la unidad de mando (7) puede ajustar el nivel de asistencia del accionamiento de la eBike al pedalear. Este nivel de asistencia se puede modificar en cualquier momento, también durante la marcha.

Indicación: En algunas ejecuciones es posible que el nivel de asistencia esté preajustado y no se pueda cambiar. También es posible que no exista una diversidad de modos de asistencia tan amplia como la aquí indicada.

A lo sumo están disponibles los siguientes modos de asistencia:

• OFF: La asistencia del motor está apagada, la eBike se puede mover como una bicicleta normal pedaleando. La asistencia de empuje no se puede activar en este nivel de asistencia.
• ECO: asistencia efectiva con la máxima eficiencia, para una autonomía máxima
• TOUR: asistencia uniforme, para viajes con gran autonomía
• SPORT/eMTB:

SPORT: asistencia potente para la conducción deportiva en rutas montañosas, así como para el tráfico urbano eMTB: asistencia óptima en todo terreno, arranque deportivo, dinámica mejorada, máximo rendimiento (eMTB disponible únicamente en combinación con las unidades motrices BDU250P CX, BDU365, BDU450 CX y BDU480 CX. También puede requerirse una actualización del sistema.)

- TURBO: asistencia máxima, incluso al pedalear velozmente, para una conducción deportiva Para aumentar el nivel de asistencia, pulse la tecla + (12) de la unidad de mando las veces necesarias, hasta que el indicador muestre el nivel de asistencia deseado; para reducir pulse la tecla - (11).

La potencia consumida del motor se indica en la h (ver "Pantalla de inicio (Start-Screen)", Página Español – 6). La potencia máxima del motor depende del nivel de asistencia seleccionado.

Si se extrae el ordenador de a bordo del soporte (5), queda memorizado el estado de carga del acumulador mostrado por última vez.

Conexión/desconexión de la Ayuda para empuje

La asistencia de empuje puede facilitarle el empuje de la eBike. La velocidad en esta función depende de la marcha acoplada y puede alcanzar como máximo 6 km/h. Cuanto más pequeña sea la marcha elegida, tanto menor es la velocidad lograda en la función de ayuda para empuje (a plena potencia).

La función de asistencia de empuje se debe usar exclusivamente al empujar la eBike. Si las ruedas de la eBike no están en contacto con el suelo cuando se usa la asistencia de empuje, existe riesgo de lesiones.

Para activar la asistencia de empuje caminando, pulse brevemente la tecla WALK de su ordenador de a bordo. Tras la activación, pulse la tecla + antes de que pasen 3 segundos y manténgala pulsada. Se conecta el accionamiento de la eBike.

Indicación: La asistencia de empuje no se puede activar en el nivel de asistencia OFF.

La asistencia para empujar caminando se desconecta en cualquiera de los siguientes casos:

• Al soltar la tecla +,
• al bloquearse las ruedas de la eBike (p.ej. debido a una frenada o un choque con un obstáculo);
• al superar la velocidad los 6 km/h.

El funcionamiento de la asistencia está sujeto a las disposiciones específicas del país y, por consiguiente, puede diferir de la descripción mencionada anteriormente o estar desactivada.

Conectar/desconectar la iluminación de la bicicleta

En el modelo en el que la luz de marcha se alimenta mediante el sistema eBike, las luces, delantera y trasera, se pueden conectar y desconectar simultáneamente mediante el ordenador de a bordo con la tecla de la iluminación de la bicicleta (3).

Compruebe siempre el correcto funcionamiento de las luces de la bicicleta antes de cada viaje.

Con la luz conectada, está encendido el indicador de luz de marcha c (ver "Pantalla de inicio (Start-Screen)",

Página Español – 6) en la barra de estado en el display.

El hecho de conectar o desconectar la iluminación de la bicicleta no tiene ningún efecto en la iluminación de fondo de la pantalla.

Elaboración de una identificación de usuario

Para poder utilizar todas las funciones del sistema de mando, debe registrarse adicionalmente online.

Mediante una identificación de usuario puede, entre otros, analizar sus datos de marcha y rutas.

Puede crear una identificación de usuario a través de su App de smartphone Bosch eBike Connect o directamente a través de www.eBike-Connect.com. Introduzca los datos requeridos para el registro. La App de smartphone Bosch eBike Connect puede descargarla gratuitamente desde la App Store (para iPhones de Apple) o Google Play Store (para dispositivos Android).

Conexión del ordenador de a bordo con la aplicación App Bosch eBike Connect

Una conexión al teléfono inteligente se realiza de la siguiente manera:

• Inicie la aplicación App.
• Seleccione la pestaña .
• Seleccione .
• Agregue Kiox.

Ahora la aplicación App mostrará una indicación correspondiente, que en el ordenador de a bordo se debe presionar la tecla de iluminación de la bicicleta (3) durante 5 segundos.

Presione la tecla (3) durante 5 segundos. El ordenador de a bordo activa automáticamente la conexión Bluetooth® Low Energy y cambia al modo de emparejamiento (Pairing).

Siga las instrucciones de la pantalla. Una vez finalizado el proceso de emparejamiento, se sincronizan los datos del usuario.

Indicación: La conexión Bluetooth® no tiene que ser activada manualmente.

El seguimiento de actividades

Para grabar actividades es necesario registrarse o iniciar sesión en el portal eBike Connect o en la App eBike Connect. Para el registro de actividades es necesario aceptar el almacenamiento de datos de ubicación en el portal o en la App. Solo así se mostrarán sus actividades en el portal y en la App. La posición solamente se registra, cuando el ordenador de a bordo está conectado a la App eBike Connect.

eShift (opcional)

eShift es la integración de los sistemas de conexión/desconexión electrónicos en el sistema de la eBike. Los componentes eShift están conectados eléctricamente de fábrica con la unidad motriz. El manejo de los sistemas de conexión/desconexión electrónicos se describe en unas instrucciones de servicio separadas.

eSuspension (suspensión electrónica) (opcional)

eSuspension es la integración de elementos de amortiguación y suspensión electrónica en el sistema eBike. A través del Menú rápido se pueden seleccionar ajustes predefinidos para el sistema eSuspension.

Para obtener detalles sobre la configuración, consulte las instrucciones de servicio del fabricante de eSuspension.

eSuspension sólo está disponible junto con el ordenador de a bordo Kiox y en combinación con las unidades motrices BDU450 CX, BDU480 CX y BDU490P.

ABS - Sistema antibloqueo de frenos (opcional)

Si la bicicleta está equipada con un ABS de eBike de Bosch, que no tiene un testigo de control externo, el testigo de control se indica en la pantalla del Kiox durante el inicio del sistema y en caso de falla. Los detalles sobre el ABS y el modo de funcionamiento se encuentran en las instrucciones de servicio del ABS.

Lock (bloqueo) (función premium)

La función Lock se puede adquirir en de la App eBike Connect. Después de activar la función de bloqueo (Lock), se desactiva la asistencia de la unidad motriz de la eBike al quitar el ordenador de a bordo. La activación es entonces sólo posible con la computadora a bordo perteneciente a la eBike.

En las instrucciones de servicio online www.Bosch-eBike.com/Kiox-manual encontrará instrucciones detalladas al respecto.

Actualizaciones de software

Las actualizaciones de software se transfieren en segundo plano desde la aplicación a la computadora de a bordo, tan pronto como la aplicación se conecta a la computadora de a bordo. Una vez que una actualización se ha transferido completamente, esto se indica tres veces cuando se reinicia la computadora a bordo.

Alternativamente, puede comprobar bajo , si existe una actualización.

Alimentación de aparatos externos vía puerto USB

Con el puerto USB se pueden poner en funcionamiento o cargar la mayoría de los aparatos, cuya alimentación de energía es posible realizar a través de USB (p. ej. diversos teléfonos móviles).

La condición previa para la carga es que estén colocados el ordenador de a bordo y un acumulador con suficiente carga en la eBike.

Abra la caperuza protectora (17) del puerto USB del ordenador de a bordo. Conecte el puerto USB del dispositivo externo al conector USB (6) del ordenador de a bordo con un cable de carga USB micro A/micro B (disponible en su distribuidor de eBikes Bosch).

Después de desconectar el consumidor, hay que volver a tapar minuciosamente el puerto USB con la caperuza protectora (17).

Una conexión USB no es una conexión por enchufe impermeable. En recorridos con lluvia, no debe haber ningún dispositivo externo conectado y el puerto USB debe estar completamente cerrado con la tapa de protección (17).

Atención: Los consumidores conectados pueden afectar la autonomía restante de la eBike.

Indicaciones y configuración del ordenador de a bordo

Indicación: Todas las representaciones y los textos de las páginas siguientes corresponden al estado de lanzamiento del software. Tras una actualización de software puede ser, que se modifiquen ligeramente las representaciones de la superficie y/o los textos de la superficie.

Lógica de mando

Con las teclas < (10) y > (8) se pueden visualizar las diferentes pantallas con la información de los valores del recorrido, también durante el mismo. De esta forma, se evitar soltar una mano del manillar durante la marcha.

Con las teclas + (12) y - (11) puede aumentar o reducir el nivel de asistencia.

Los que son accesibles a través de la

Pant. estado no se pueden adaptar durante el recorrido.

Con la tecla de selección (9) puede realizar las siguientes funciones:

• Obtener acceso al menú rápido durante el recorrido.
• Puede acceder en la Pant. estado al menú de ajuste estando parado.
• Puede confirmar valores e indicaciones de información.
• Puede abandonar un diálogo.

Si el ordenador de a bordo se retira de su soporte y no se apaga, se muestra información sobre el último trayecto recorrido, así como diferentes informaciones de estado consecutivamente en bucle.

Si no se pulsa ningún botón después de retirarlo del soporte, el ordenador de a bordo se apaga transcurrido 1 minuto.

Orden de indicación de la pantalla

Cuando el ordenador de a bordo está colocado en su soporte, puede acceder a las siguientes indicaciones sucesivamente:

1. Pantalla de inicio
2. Hora y autonomía
3. Recorrido y tiempo de marcha
4. Potencia y frecuencia de pedaleo
5. Velocidad media y velocidad máxima
6. Recorrido, autonomía, potencia y frecuencia cardíaca
7. Frecuencia cardíaca
8. Consumo de calorías y recorrido total
9. Pantalla de estado

Pantalla de inicio (Start-Screen)

Tan pronto como coloque el ordenador de a bordo encendido en el soporte, aparecerá la pantalla de inicio.

b a 12:58 TURBOOD 82% km/h c d e j i h 24,3 f g

a Indicador de hora/velocidad
b Indicador de nivel de asistencia
c Indicador de luz de marcha
d Indicador del estado de carga del acumulador de la eBike
e Indicador de la unidad de velocidad ^A)
f Velocidad
g Barra de orientación
h Potencia del motor
i Rendimiento propio
j Velocidad media
k Evaluación del rendimiento

A) Puede modificarse a través de la pantalla de estado .

Los indicadores a...d forman la barra de estado y se muestran en cada pantalla. Si en la pantalla ya se muestra la velocidad, el indicador a cambia a la hora actual en horas y minutos. En la barra de estado se muestran:

• Velocidad/hora: La velocidad actual en km/h o mph o la hora actual
• Nivel de asistencia: Indicador de la asistencia seleccionada actualmente en una codificación de color
• Luz: Un símbolo para la luz conectada
• Estado de carga del acumulador de la eBike: Indicación porcentual del estado de carga actual

En la evaluación del rendimiento k se le muestra gráficamente la velocidad actual (barras blancas) en relación a su velocidad media j. El gráfico le permite reconocer directamente si su velocidad actual es superior o inferior a su valor medio (a la izquierda de la raya negra = por debajo del valor medio; a la derecha de la raya negra = por encima del valor medio).

La barra de orientación g le permite detectar en qué pantalla se encuentra. Su pantalla actual se representa resaltada.

Con las teclas < (10) y > (8) puede visualizar otras pantallas.

Desde la primera pantalla de inicio puede acceder a la pantalla de estado a través de la tecla < (10).

Pant. estado

0.0 km h ECO 81% 12:58 eBike 81% Mobile 95% Últ. sincro.: 01.01.2019 Configuración

Además de la barra de estado, la pantalla de estado muestra la hora actual, el estado de carga de todos los acumuladores de su eBike y el estado de carga de la batería de su smartphone, en caso de que esté conectado a través de Bluetooth®.

Debajo pueden aparecer símbolos para la indicación de una función Bluetooth® activada o de un aparato conectado a través de Bluetooth®

(p. ej., un monitor de frecuencia cardíaca). También se muestra la fecha de la última sincronización de su smartphone y Kiox.

En la zona inferior tiene acceso a los .

Se puede acceder al menú de configuración a través de la pantalla de estado. No se puede entrar a los ni adaptarlos durante el recorrido.

Con las teclas - (11) y + (12) puede seleccionar el ajuste deseado y abrir éste así como eventualmente otros submenús con la tecla de selección (9). Desde el respectivo menú de configuración, puede usar la tecla < (10) para regresar al menú anterior.

En el primer nivel de navegación, encontrará las siguientes zonas principales:

• - Indicaciones para el registro:
  Esta opción de menú sólo se muestra, si aún no se ha registrado en eBike Connect.
• - Configuraciones para su eBike
  Puede poner los contadores, como kilometraje parcial y los valores medios, automática o manualmente en "0" así como reponer la autonomía. Puede modificar el valor preajustado por el fabricante del perímetro de la rueda en un ±5 %. Si su eBike está equipada con eShift, también puede configurar aquí su sistema de eShift. El fabricante o el distribuidor de la bicicleta puede tomar como base el tiempo de autonomía o un determinado intervalo de tiempo para fijar la fecha del mantenimiento. En la opción

Mon. JJJJ] o a los [xxxxx] [km]> se muestra la fecha del siguiente mantenimiento. El número de serie, el estado del hardware, la versión del software y otros datos característicos relevantes para el componente se muestran para el componente respectivo en la página de componentes de la Bike. \- - Datos del usuario activo \- – se indica la conexión o la desconexión de los aparatos conectados con la función Bluetooth® \- – una lista de opciones pata el ajuste de su ordenador de a bordo: Puede elegir la indicación de la velocidad y la distancia en kilómetros o en millas, la hora en formato de 12 o de 24 horas y también puede ajustar la hora, la fecha y el huso horario y su idioma preferido. Puede reponer Kiox al ajuste de fábrica, iniciar una actualización de software (si está disponible) y elegir entre un diseño negro o blanco. \- - Informaciones respecto a su Kiox: Indicaciones respecto a FAQ (preguntas frecuentes), certificación, informaciones de contactos, informaciones de licencias Una descripción detallada de los diferentes parámetros se encuentra en las instrucciones de servicio online bajo www.Bosch-eBike.com/Kiox-manual.

Menú rápido

A través del Menú rápido se muestra una selección de ajustes que también pueden adaptarse durante el recorrido. El acceso al Menú rápido es posible a través de la tecla de selección (9). Desde Pant. estado, el acceso no es posible. A través del Menú rápido puede llevar a cabo los siguientes ajustes: \- <¿Reajustar recorrido?> Todos los datos de la distancia recorrida hasta el momento se ponen a cero. \- Aquí puede ajustar la frecuencia de pedaleo. \- Aquí puede configurar un modo de amortiguación o suspensión definido por el fabricante.

Indicador de código de fallos

Los componentes del sistema de la eBike se comprueban constantemente de forma automática. Si se determina un error, se muestra el correspondiente código de error en el ordenador de a bordo. Dependiente del tipo de fallo, el accionamiento se puede desconectar automáticamente. La continuación del viaje sin asistencia por el accionamiento es posible en cualquier momento. Antes de emprender otros recorridos, la eBike debe ser revisada. Encargue todas las reparaciones únicamente a un distribuidor de bicicletas autorizado.

Código Causa Remedio
410 Se han bloqueado una o más teclas del ordenador de a bordo.	Compruebe si hay teclas atascadas, p. ej. a causa de la penetración de suciedad. En caso necesario, limpie las teclas.
414 Problema de conexión de la unidad de mando	Encargue la revisión de las conexiones y uniones
418 Se han bloqueado una o más teclas del ordenador de a bordo.	Compruebe si hay teclas atascadas, p. ej. a causa de la penetración de suciedad. En caso necesario, limpie las teclas.
419 Fallo de configuración Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
422 Problema de conexión de la unidad motriz Encargue la revisión de las conexiones y uniones
423 Problema de conexión del acumulador de la eBike	Encargue la revisión de las conexiones y uniones
424 Error de comunicación entre los componentes	Encargue la revisión de las conexiones y uniones
426 Fallo interno de superación de tiempo Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch. En este estado de error, no es posible visualizar o ajustar el perímetro del neumático en el menú de configuración básica.
430 La batería interna del ordenador de a bordo está descargada (no con BUI350)	Cargar el ordenador de a bordo (en el soporte o mediante puerto USB)
431 Error de versión del software Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
440 Fallo interno de la unidad motriz Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
450 Error interno de software Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
460 Error en el puerto USB Retire el cable del puerto USB del ordenador de a bordo. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
490 Error interno del ordenador de a bordo Encargue la revisión del ordenador de a bordo
500 Fallo interno de la unidad motriz Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
502 Fallo en la iluminación de la bicicleta Compruebe la luz y el cableado correspondiente. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
503 Fallo en el sensor de velocidad Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
504 Se ha detectado una manipulación de la señal de velocidad.	Comprobar y, dado el caso, ajustar la posición del imán de memoria. Comprobar si existe manipulación (tuneo). La asistencia del motor disminuye.
510 Fallo interno del sensor Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
511 Fallo interno de la unidad motriz Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.

Código Causa Remedio

530 Fallo del acumulador Desconecte la eBike, extraiga el	acumulador de la misma y vuelva a colocarlo. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
531 Fallo de configuración Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
540 Fallo de temperatura La eBike se encuentra fuera del	rango de temperatura permitido.Desconecte el sistema eBike para que la unidad motriz se enfríe o se caliente hasta alcanzare el rango de temperatura permitido. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
550 Se ha detectado un consumidor no autorizado.	Elimine el consumidor. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
580 Error de versión del software Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
591 Error de autentificación Desconecte el sistema eBike.	Extraiga el acumulador y vuelva a instalarlo. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
592 Componentes incompatibles Utilizar una pantalla compatible. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
593 Fallo de configuración Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
595, 596 Error de comunicación Compruebe el cableado	hasta la caja de cambios y reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
602 Fallo interno del acumulador Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
603 Fallo interno del acumulador Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
605 Fallo de temperatura del acumulador El acumulador se encuentra fuera del rango de temperatura permitido. Desconecte el sistema eBike para que el acumulador se enfríe o se caliente hasta alcanzar el rango de temperatura permitido. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
606 Fallo externo del acumulador Compruebe el cableado. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
610 Fallo de tensión del acumulador Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
620 Fallo del dispositivo de carga Sustituya el dispositivo de carga. Contacte con su vendedor de eBike Bosch.
640 Fallo interno del acumulador Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
655 Fallo múltiple del acumulador Desconecte el sistema eBike. Extraiga el acumulador y vuelva a instalarlo. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
656 Error de versión del software Contacte con su distribuidor de eBike Bosch para que le actualice el software.
7xx Error en componentes de terceros Observe las indicaciones del manual de instrucciones de uso del fabricante del componente correspondiente.
800 Fallo interno del ABS	Contacte con su distribuidor de eBike de Bosch.
810 Señales no plausibles en el sensor de velocidad de la rueda	Contacte con su distribuidor de eBike de Bosch.

Código Causa Remedio
820 Fallo en el cable hacia el sensor de velocidad de rueda delantero	Contacte con su distribuidor de eBike de Bosch.
821 ... 826 Señales no plausibles en el sensor de velocidad de rueda delanteroDisco del sensor posiblemente no existente, averiado o mal montado; diámetros de los neumáticos significativamente diferentes de la rueda delantera y rueda trasera; situación de conducción extrema, p. ej., conducción sobre la rueda trasera	Reinicie el sistema y realice un recorrido de prueba durante al menos 2 minutos. El testigo de control del ABS debe apagarse. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
830 Fallo en el cable hacia el sensor de velocidad de rueda trasero	Contacte con su distribuidor de eBike de Bosch.
831833 ... 835	Señales no plausibles en el sensor de velocidad de rueda traseroDisco del sensor posiblemente no existente, averiado o mal montado; diámetros de los neumáticos significativamente diferentes de la rueda delantera y rueda trasera; situación de conducción extrema, p. ej., conducción sobre la rueda trasera	Reinicie el sistema y realice un recorrido de prueba durante al menos 2 minutos. El testigo de control del ABS debe apagarse.Si el problema persiste, contacte con su distribuidor de eBike Bosch.
840 Fallo interno del ABS Contacte con su distribuidor de eBike de Bosch.
850 Fallo interno del ABS Contacte con su distribuidor de eBike de Bosch.
860, 861 Fallo en la alimentación de tensión Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
870, 871880883 ... 885	Error de comunicación Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
889 Fallo interno del ABS Contacte con su distribuidor de eBike de Bosch.
890 El testigo de control del ABS está defectuoso o falta; probablemente el ABS no funciona.	Contacte con su distribuidor de eBike de Bosch.
Ninguna indicación	Error interno del ordenador de a bordo Reinicie el sistema eBike apagándolo y volviéndolo a encender.

Mantenimiento y servicio

Mantenimiento y limpieza

Todos los componentes no deben limpiarse con agua a presión. Mantenga limpia la pantalla de su ordenador de a bordo. La suciedad puede afectar a la luminosidad de la pantalla. Para limpiar el ordenador de a bordo, utilice un paño suave, humedecido únicamente con agua. No utilice productos de limpieza. Deje revisar su sistema eBike al menos una vez al año (entre otros el sistema mecánico, la actualización del software del sistema). Adicionalmente, el distribuidor de bicicletas puede tomar como base un kilometraje y/o un intervalo de tiempo para fijar la fecha del servicio. En ese caso, el ordenador de a bordo le mostrará el vencimiento de la fecha de mantenimiento al encender el ordenador. Para el servicio o las reparaciones de la eBike, contáctese con un distribuidor de bicicletas autorizado. ▶ Encargue todas las reparaciones únicamente a un distribuidor de bicicletas autorizado.

Servicio técnico y atención al cliente

En caso de cualquier consulta sobre el sistema eBike y sus componentes, diríjase a un distribuidor de bicicletas autorizado. Los detalles de contacto de los distribuidores de bicicletas autorizados se pueden encontrar en el sitio web www.bosch-ebike.com.

Transporte

Si lleva su eBike en el exterior del automóvil, por ejemplo en un portaequipajes externo al vehículo, retire el ordenador de a bordo y la batería de la eBike para evitar daños.

Eliminación

 La unidad de accionamiento, el ordenador de a bordo incl. la unidad de mando, el acumulador, el sensor de velocidad, los accesorios y los embalajes deben reciclarse de forma respetuosa con el medio ambiente. ¡No arroje eBikes y sus componentes a la basura!  Los aparatos eléctricos inservibles, así como los acumuladores/pilas defectuosos o agotados deberán coleccionarse por separado para ser sometidos a un reciclaje ecológico según las Directivas Europeas 2012/19/UE y 2006/66/CE, respectivamente. Entregue los componentes de eBikes de Bosch inservibles en un distribuidor de bicicletas autorizado. Reservado el derecho de modificación.

Instruções de segurança

 Leia todas as indicações e instruções de segurança. A inobservância das indicações e instruções de segurança pode causar choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações e instruções de segurança para utilização futura.

O termo bateria usado neste manual de instruções refere-se à bateria eBike original da Bosch. Não se deixe distrair pelas indicações do computador de bordo. Se não se concentrar exclusivamente no trânsito, corre o risco de se envolver num acidente. Se desejar efetuar entradas no seu computador de bordo, para além da mudança do nível de apoio, pare e introduza os respetivos dados. Ajuste a luminosidade do mostrador, de forma a conseguir observar adequadamente as informações importantes como velocidade ou símbolos de advertência. Uma luminosidade do mostrador ajustada incorretamente pode provocar situações perigosas. - Não abra o computador de bordo. A abertura pode destruir o computador de bordo e o direito à garantia será extinto. - Não use o computador de bordo como punho. Ao levantar a eBike pelo computador de bordo, pode danificá-lo de forma irreparável. - Não coloque a bicicleta invertida sobre o guiador e o selim, caso o computador de bordo ou o respetivo suporte sobressaiam do guiador. O computador de bordo ou o suporte pode ficar irreparavelmente danificado. Retire igualmente o computador de bordo antes de prender a bicicleta a um suporte de montagem, para evitar que o computador de bordo caia ou fique danificado. Cuidado! Na utilização do computador de bordo com Bluetooth® e/ou WiFi pode ocorrer interferência de outros aparelhos ou instalações, aviões ou dispositivos médicos (p. ex. pacemaker, aparelhos auditivos). Do mesmo modo, não é possível excluir totalmente danos para pessoas e animais que se encontrem nas proximidades imediatas. Não utilize o computador de bordo com Bluetooth® na proximidade de dispositivos médicos, postos de abastecimento de combustível, instalações químicas, áreas com perigo de explosão e zonas de demolição. Não utilize o computador de bordo com Bluetooth® em aviões. Evite a operação prolongada em contacto direto com o corpo. A marca Bluetooth® são marcas comerciais registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca/deste símbolo por parte da Bosch eBike Systems possui a devida autorização. ▶ O computador de bordo está equipado com uma interface rádio. Devem ser respeitadas as limitações de utilização locais, p. ex. em aviões ou hospitais.

Aviso sobre privacidade

Se o computador de bordo for enviado para a assistência técnica da Bosch para efeitos de manutenção, os dados guardados no computador de bordo poderão ser eventualmente transmitidos à Bosch.

Descrição do produto e do serviço

Utilização adequada

O computador de bordo Kiox destina-se ao comando de um sistema eBike da Bosch e à indicação dos dados de condução. Para tirar pleno partido do computador de bordo Kiox, é necessário um smartphone compatível com a aplicação eBike Connect (disponível na App Store ou em Google Play Store), assim como um registo no portal eBike Connect (www.ebike-connect.com).

Componentes ilustrados

A numeração dos componentes exibidos diz respeito às representações existentes nas páginas dos gráficos no início do manual. (1) Computador de bordo (2) Mostrador (3) Tecla da iluminação da bicicleta (4) Tecla de ligar/desligar o computador de bordo (5) Suporte do computador de bordo (6) Ligação USB (7) Unidade de comando (8) Tecla para deslocar para a frente/direita > (9) Tecla de seleção (10) Tecla para deslocar para trás/esquerda < (11) Tecla para reduzir o apoio -/ Tecla para deslocar para baixo (12) Tecla para aumentar o apoio +/ Tecla para deslocar para cima (13) Tecla do auxiliar de empurre (14) Contactos com o motor (15) Parafuso de bloqueio do computador de bordo (16) Parafuso do conjunto de comando (17) Tampa de proteção ligação USB ^A) (18) Suporte magnético (19) Suporte da unidade de comando A) disponível como peça de substituição Dados técnicos

Computador de bordo Kiox
Código do produto BUI330
Corrente de carga máx. da ligação USB ^A)	mA	1000
Tensão de carga na ligação USB	V	5
Cabo USB de carregamento ^B)		1 270 016 360
Temperatura operacional °C -5 ... +40
Temperatura de carga °C 0 ... +40
Temperatura de armazenamento	°C	+10 ... +40
Bateria de iões de lítio interna	V	3,7
	mAh	230
Tipo de proteção ^C)		IP x7
Peso, aprox. g 60
Bluetooth ^ Low Energy
- Frequência MHz 2400-2480
- Capacidade de emissão mW < 10

A) com uma temperatura ambiente <25 °C B) não vem incluído no material standard a fornecer C) com a cobertura USB fechada

Declaração de conformidade

Pela presente, a Robert Bosch GmbH, Bosch eBike Systems, declara que o tipo de instalação rádio Kiox está em conformidade com a diretiva 2014/53/UE. O texto integral da declaração de conformidade UE está disponível no seguinte endereço de Internet: https://www.ebike-connect.com/conformity.

Montagem

Colocar e retirar o computador de bordo (ver figura A)

Coloque primeiro o Kiox com a parte inferior no suporte (5) e depois empurre-o ligeiramente para a frente, até que o computador de bordo encaixe de forma audível no suporte magnético. Para retirar, agarre o computador de bordo pela parte superior e puxe-o para si, até que se solte do suporte magnético.

▶ Retire o computador de bordo quando estacionar a eBike.

É possível fixar o computador de bordo no suporte para que não seja retirado. Para o efeito, solte o parafuso do conjunto de comando (16) até que o suporte do Kiox possa ser virado para o lado. Coloque o computador de bordo no suporte. Enrosque o parafuso de bloqueio (M3, 6 mm de comprimento) a partir de baixo na rosca prevista para o efeito do computador de bordo (a utilização de um parafuso mais comprido pode danificar o computador de bordo). Vire novamente o suporte para a posição original e aperte o parafuso do conjunto de comando de acordo com as indicações do fabricante.

Funcionamento

Antes da primeira colocação em funcionamento

O Kiox é fornecido com uma bateria parcialmente carregada. Antes da primeira utilização é necessário carregar esta bateria através da ligação USB (ver "Abastecimento de energia do computador de bordo", Página Português – 3) ou através do sistema eBike, durante, no mínimo 1 h. A unidade de comando deve ser colocada de modo a que as teclas fiquem praticamente na vertical em relação ao guiador. Na primeira colocação em funcionamento é exibido primeiro a seleção do idioma e depois, através do item de menu , são explicadas as funções e indicações essenciais. O item de menu também pode ser chamado mais tarde através de → .

Seleccionar as definições do sistema

Coloque o computador de bordo no suporte e proceda do seguinte modo com a bicicleta parada: Aceda ao ecrã de estado (com a tecla < (10) na unidade de comando até à primeira indicação) e aceda a com a tecla de seleção. Com as teclas - (11) e + (12) pode selecionar a definição pretendida e abri-la, tal como eventuais submenus complementares, com a tecla de seleção (9). Com a tecla < (10) pode deslocar-se do respetivo menu de definição para o menu anterior. Em pode efetuar as seguintes definições: - - - - - - - - -

Colocação em funcionamento do sistema eBike

Pré-requisitos

O sistema eBike só pode ser ativado quando os seguintes pré-requisitos estiverem preenchidos: - Está montada uma bateria eBike com carga suficiente (ver o manual de instruções da bateria). - O computador de bordo está montado corretamente no suporte.

Ligar/desligar o sistema eBike

Para ligar o sistema eBike tem as seguintes opções: - Com o computador de bordo e a bateria eBike montados, prima uma vez por breves instantes a tecla de ligar/ desligar (4) do computador de bordo. - Com o computador de bordo montado, pressione a tecla ligar/desligar da bateria da eBike (existem versões específicas do fabricante da bicicleta nas quais não há acesso à tecla de ligar/desligar da bateria; ver manual de instruções da bateria). O acionamento é ativado assim que girar os pedais (exceto na função auxiliar de empurre ou no nível de apoio OFF). A potência do motor orienta-se pelo nível de apoio definido no computador de bordo. Assim que deixar de pedalar no modo normal, ou assim que alcançar uma velocidade de 25/45 km/h, o apoio é desligado através do acionamento eBike. O acionamento é ativado novamente de forma automática assim que tornar a pedalar ou se a velocidade for inferior a 25/45 km/h. Para desligar o sistema eBike tem as seguintes opções: - Prima brevemente a tecla de ligar/desligar (4) do computador de bordo. - Desligue a bateria eBike nessa tecla de ligar/desligar (existem soluções específicas de fabricante de bicicletas, em que não há acesso à tecla de ligar/desligar da bateria; ver manual de instruções do fabricante de bicicletas). - Retire o computador de bordo do suporte. Se durante aprox. 10 minutos o acionamento eBike não gerar potência (p. ex., porque a eBike está parada) ou se não for premida qualquer tecla no computador de bordo ou unidade de comando da eBike, o sistema eBike, e assim também a bateria, desligam-se automaticamente para poupar energia.

Abastecimento de energia do computador de bordo

Se o computador de bordo estiver no suporte (5), se estiver montada uma bateria eBike com carga suficiente e se o sistema eBike estiver ligado, a bateria do computador de bordo é abastecida e carregada com energia pela bateria eBike. Se o computador de bordo for retirado do suporte (5), o abastecimento de energia é feito através da bateria do computador de bordo. Se a bateria do computador de bordo estiver fraca, é exibida uma mensagem de aviso no mostrador. Para carregar a bateria do computador de bordo, volte a colocar o computador de bordo no suporte (5). Tenha em atenção que se não estiver a carregar a bateria eBike, o sistema eBike desliga-se automaticamente após 10 minutos se não for efetuada qualquer ação. Neste caso, o carregamento da bateria do computador de bordo também cessa. Também pode carregar o computador de bordo através da ligação USB (6). Para o efeito, abra a tampa de proteção (17). Ligue a tomada USB do computador de bordo através de um cabo micro USB a um carregador USB comum (não incluído no volume de fornecimento padrão) ou à ligação USB de um computador (máx. 5 V de tensão de carga; máx. 500 mA de corrente de carga). Se o computador de bordo for retirado do suporte (5), todos os valores das funções permanecem guardados e são exibidos continuamente. Se a bateria Kiox não for recarregada, a data e a hora são mantidas no máximo 6 meses. Após a religação, e havendo uma ligação Bluetooth® com a aplicação e de a localização via GPS do smartphone estar ativa, a data e a hora são redefinidas. Nota: o Kiox só é carregado quando está ligado. Nota: se o Kiox for desligado durante o processo de carga com cabo USB, só poderá ser novamente ligado depois de o cabo USB ter sido retirado. Nota: para que a durabilidade máxima da bateria do computador de bordo seja alcançada, esta deve ser recarregada a cada três meses durante uma hora.

Indicador do nível de carga da bateria

A indicação do nível de carga da bateria eBike d (ver "Ecrã inicial", Página Português – 6) pode ser visualizada no ecrã de estado e na linha de estado. O nível de carga da bateria eBike também pode ser visualizado nos LEDs da própria bateria eBike.

Cor da indicação Explicação
Branco A bateria eBike está	carregada a mais de 30%.
Amarelo A bateria eBike está	carregada entre 15% e 30%.
Vermelho A bateria eBike está	carregada entre 0% e 15%.
Vermelho + ! A capacidade para o apoio do acionamento está gasta e o apoio será desligado. A capacidade restante será disponibilizada para a iluminação da bicicleta e para o computador de bordo.

Se a bateria eBike for carregada na roda, é exibida uma mensagem correspondente. Se o computador de bordo for retirado do suporte (5), o nível de carga da bateria exibido por último permanece guardado.

Modo de armazenamento/repor o Kiox

O computador de bordo possui um modo de armazenamento economizador de energia, que reduz ao mínimo a descarga da bateria interna. Neste modo a data e a hora são perdidas. Este modo pode ser ativado premindo continuamente (no mínimo 8 s) a tecla de ligar/desligar (4) do computador de bordo. Se o computador de bordo não iniciar mediante uma breve pressão da tecla de ligar/desligar (4), significa que o mesmo se encontra no modo de armazenamento. Pode terminar novamente o modo de armazenamento premindo a tecla de ligar/desligar (4) durante pelo menos 2 s. O computador de bordo reconhece se se encontra num estado totalmente funcional. Se no estado totalmente funcional premir a tecla de ligar/desligar (4) durante pelo menos 8 s, o computador de bordo entra no modo de armazenamento. Se tal como esperado o Kiox não estiver num estado totalmente funcional e não puder ser operado, o mesmo pode ser reposto mediante uma pressão contínua (mín. 8 s) da tecla de ligar/desligar (4). Após a reposição, o computador de bordo reinicia automaticamente após aprox. 5 s. Se o Kiox não reiniciar, prima a tecla de ligar/desligar (4) durante 2 s. Para repor o Kiox para as definições de fábrica, selecione → → . Neste caso, todos os dados do utilizador são perdidos.

Definir o nível de apoio

Na unidade de comando (7) pode definir o grau de força com que o acionamento eBike o deve apoiar quando pedala. O nível de apoio pode ser alterado em qualquer momento, mesmo durante a marcha. Nota: Em alguns modelos é possível que o nível de apoio esteja predefinido e não possa ser alterado. Também é possível que estejam disponíveis menos níveis de apoio do que o aqui indicado. Estão disponíveis no máximo os seguintes níveis de apoio: - OFF: o apoio do motor está desligado, a eBike pode ser movida como uma bicicleta normal, apenas pela força exercida nos pedais. O auxiliar de empurre não pode ser ativado neste nível de apoio. - ECO: apoio eficaz com máxima eficiência, para um alcance máximo - TOUR: apoio uniforme, para passeios de grandes distâncias - SPORT/eMTB: SPORT: apoio potente, para uma condução desportiva em trajetos montanhosos, bem como para a circulação em meio urbano eMTB: apoio ideal em todos os terrenos, arranque desportivo, dinâmica melhorada e máxima performance (eMTB apenas em combinação com os motores BDU250P CX, BDU365, BDU450 CX e BDU480 CX. Poderá ser necessária uma atualização de software.) \- TURBO: apoio máximo até às cadências mais elevadas, para uma condução desportiva Para aumentar o nível de apoio, prima a tecla + (12) na unidade de comando as vezes necessárias até que o nível de apoio pretendido surja na indicação, para reduzir prima a tecla - (11). A potência do motor solicitada é exibida na indicação h (ver "Ecrã inicial", Página Português – 6). A potência máxima do motor depende do nível de apoio selecionado. Se o computador de bordo for retirado do suporte (5), o nível de apoio exibido por último permanece guardado.

Ligar/desligar auxiliar de empurre

O auxiliar de empurre facilita-lhe a ação de empurrar a eBike. A velocidade nesta função depende da mudança engatada e pode alcançar no máximo 6 km/h. Quanto menor for a mudança selecionada, menor será a velocidade na função auxiliar de empurre (com potência máxima). A função auxiliar de empurre só pode ser utilizada ao empurrar a eBike. Existe perigo de ferimentos se as rodas da eBike não tiverem contacto com o piso quando o auxiliar de empurre é utilizado. Para ativar o auxiliar de empurre, pressione brevemente a tecla WALK no seu computador de bordo. Depois da ativação pressione dentro de 3 s a tecla + e mantenha-a premida. O acionamento da eBike é ligado. Nota: o auxiliar de empurre não pode ser ativado no nível de apoio OFF. O auxiliar de empurre é desligado, assim que se verificar uma das seguintes situações: - solta a tecla +, - as rodas da eBike são bloqueadas (p. ex. devido a travagem ou embate num obstáculo), - a velocidade ultrapassa os 6 km/h. O modo de funcionamento do auxiliar de empurre depende das disposições legais de cada país e pode, por isso, ser diferente da descrição acima mencionada ou estar desativado.

Ligar/desligar a iluminação da bicicleta

No modelo em que o farol é alimentado pelo sistema eBike, as luzes dianteira e traseira podem ser ligadas e desligadas em simultâneo através do computador de bordo premindo a tecla Iluminação da bicicleta (3). Antes do início de cada viagem, verifique o funcionamento correto da iluminação da bicicleta. Com a luz ligada, acende-se a indicação do farol c (ver "Ecrã inicial", Página Português – 6) na barra de estado do mostrador. O ligar e desligar a iluminação da bicicleta não tem qualquer influência sobre a iluminação de fundo do mostrador.

Definição do nome de utilizador

Para poder utilizar todas as funções do sistema de operação terá de se registar online. Através de um nome de utilizador pode, entre outras coisas, analisar os seus dados de condução e rotas. Pode criar o seu nome de utilizador através da sua aplicação de Smartphone Bosch eBike Connect ou diretamente em www.eBike-Connect.com. Introduza os dados necessários para o registo. Pode descarregar a aplicação de Smartphone Bosch eBike Connect gratuitamente através da App Store (para iPhones da Apple) ou através da Google Play Store (para dispositivos Android).

Ligação do computador de bordo com a aplicação Bosch eBike Connect

Uma ligação com o smartphone é feita da seguinte forma: - Inicie a aplicação. - Selezione o separador . - Selezione . - Insira o Kiox. Agora é exibida na aplicação a indicação de que deve ser premida a tecla Iluminação da bicicleta (3) durante 5 s no computador de bordo. Pressione durante 5 s a tecla (3). O computador de bordo ativa a ligação Bluetooth® Low Energy automaticamente e comuta para o modo de emparelhamento. Siga as instruções no mostrador. Quando o processo de emparelhamento estiver concluído, são sincronizados os dados de utilizador. Nota: A ligação Bluetooth® não tem de ser ativada manualmente.

Acompanhamento de atividades

Para gravar as atividades, é necessário um registo ou iniciar sessão no portal eBike-Connect ou a aplicação eBike-Connect. Para gravar as atividades, tem de concordar com o armazenamento de dados de localização no portal ou na aplicação. Só depois é que as suas atividades serão exibidas no portal e na aplicação. A posição só é gravada quando o computador de bordo está ligado à aplicação e Bike Connect.

eShift (opcional)

O termo eShift refere-se à ligação de sistemas de mudanças eletrónicos no sistema eBike. Os componentes eShift estão ligados eletricamente ao motor pelo fabricante. A operação dos sistemas de mudanças eletrónicos está descrita num manual de instruções próprio.

eSuspension (opcional)

eSuspension é a integração de elementos eletrónicos de amortecimento e suspensão no sistema eBike. Através do Menu rápido podem ser selecionadas definições préconfiguradas para o sistema eSuspension. Para detalhes sobre as definições, consulte o manual de instruções do fabricante do eSuspensione. eSuspension só está disponível com o computador de bordo Kiox e só é possível em combinação com os motores BDU450 CX, BDU480 CX e BDU490P.

ABS - Sistema antibloqueio (opcional)

Se a roda estiver equipada com um Bosch-eBike-ABS, que dispõe de uma luz de controlo externa, a luz de controlo é exibida no mostrador do Kiox no arranque do sistema e em caso de erro. Detalhes sobre o ABS e o modo de funcionamento encontram-se no manual de instruções do ABS.

Lock (funções premium)

A função Lock pode ser adquirida na da aplicação eBike-Connect. Depois de ligar a função Lock, o suporte do motor eBike é desativado, retirando o computador de bordo. A ativação depois só é possível com o computador de bordo pertencente à eBike. Pode consultar um manual detalhado sobre este assunto no manual de instruções online em www.Bosch-eBike.com/Kiox-manual.

Atualizações de software

As atualizações de software são transferidas em segundo plano, da aplicação para o computador de bordo, assim que a aplicação é conectada ao computador de bordo. Uma vez concluída a transferência completa da atualização, a mesma é exibida três vezes quando o computador de bordo é reiniciado. Em alternativa, pode consultar em se existe uma atualização.

Abastecimento de energia de aparelhos externos através da ligação USB

Com a ajuda da ligação USB, a maioria dos aparelhos em que o abastecimento de energia é possível através de USB (p. ex. vários telemóveis), podem ser operados ou carregados. O pré-requisito para o carregamento é que estejam montados na eBike o computador de bordo e uma bateria com carga suficiente. Abra a tampa de proteção (17) da ligação USB no computador de bordo. Conecte a ligação USB do aparelho externo à tomada USB (6) do computador de bordo através de um cabo USB de carregamento micro A – micro B (disponível junto do seu agente autorizado eBike da Bosch). Depois de desligado o consumidor, a ligação USB tem de ser novamente fechada cuidadosamente com a tampa de proteção (17). Uma conexão USB não é uma ligação de encaixe à prova de água. Nos trajetos com chuva, não pode ficar conectado qualquer aparelho externo e a ligação USB tem de estar completamente fechada com a tampa de proteção (17). Atenção: os consumidores ligados podem reduzir a autonomia da eBike.

Indicações e definições no computador de bordo

Nota: todas as apresentações e textos da interface das páginas seguintes representam a versão aprovada do software. Após atualizações do software, pode suceder que as apresentações e/ou textos da interface se alterem ligeiramente após uma atualização.

Lógica de operação

Com as teclas < (10) e > (8) é possível aceder aos diversos ecrãs com as informações dos valores de condução mesmo durante a marcha. Assim, as duas mãos podem permanecer no guiador durante a marcha. Com as teclas + (12) e - (11) pode aumentar ou reduzir o nível de apoio. As , acessíveis através do Ecrã de estado, não podem ser adaptadas durante a marcha. Com a tecla de seleção (9) pode executar as seguintes funções: - Concessão de acesso ao menu rápido durante a marcha. - Quando parado pode aceder ao menu das definições a partir do Ecrã de estado. - Pode confirmar valores e notas informativas. - Pode sair de um diálogo. Se o computador de bordo for retirado do respetivo suporte e não for desligado, as informações sobre o último trajeto percorrido e as informações de estado são exibidas sucessivamente num ciclo. Se após a remoção do suporte não for acionada qualquer tecla, o computador de bordo desliga-se após 1 minuto.

Sequência do ecrã

Depois de o computador de bordo estar colocado no respetivo suporte, pode chamar de seguida as seguintes indicações: 1. Ecrã inicial 2. Hora e autonomia 3. Trajeto e tempo de marcha 4. Desempenho e cadência 5. Velocidade média e velocidade máxima 6. Trajeto, autonomia, desempenho e frequência cardíaca 7. Frequência cardíaca 8. Calorias e distância total 9. Ecrã de estado

Ecrã inicial

O ecrã inicial é exibido assim que colocar o computador de bordo ligado no suporte.

b a 12:58 TURBOOD 82% km/h c d e j i h 24,3 f g

a Indicação da hora/velocidade b Indicação do nível de apoio c Indicação do farol d Indicador do nível de carga da bateria eBike e Indicação da unidade da velocidade ^A) f Velocidade g Barra de orientação h Potência do motor i Desempenho próprio j Velocidade média k Avaliação do desempenho A) Pode ser alterado através do ecrã de estado . As indicações a...d formam uma barra de estado e são exibidas em todos os ecrãs. Se no próprio ecrã já for exibida a velocidade, a indicação a muda para a hora atual em horas e minutos. Na barra de estado são indicados: - Velocidade/hora: a velocidade atual em km/h ou mph/hora atual - Nível de apoio: indicação do apoio atualmente selecionado numa codificação colorida - Luz: um símbolo para a luz ligada - Nível de carga da bateria eBike: uma indicação percentual do nível de carga atual Na avaliação do desempenho k é-lhe indicada graficamente a velocidade momentânea (barra branca) em relação à sua velocidade média j. Através do gráfico pode detetar diretamente se a sua velocidade momentânea se encontra acima ou abaixo do seu valor médio (à esquerda do traço preto = abaixo do valor médio; à direita do traço preto = acima do valor médio). Através da barra de orientação g pode detetar em que ecrã se encontra. O seu ecrã atual é apresentado de forma destacada. Com as teclas < (10) e > (8) pode controlar outros ecrãs. A partir do primeiro ecrã inicial pode aceder ao ecrã de estado com a tecla < (10).

Ecrã de estado


0.0 km h ECO 81% 12:58 eBike 81% Mobile 95% Últ. sincro.: 01.01.2019 Definições

No ecrã de estado são exibidos, ao lado da barra de estado, a hora atual, o nível de carga de todas as baterias da sua eBike e o nível de carga da bateria do seu Smartphone, se o mesmo estiver ligado via Bluetooth®. Por baixo são eventualmente mostrados símbolos para indicação de uma função Bluetooth® ativada ou de um aparelho ligado através de Bluetooth® (p. ex. um aparelho de medição da frequência cardíaca). Também lhe é indicada a data da última sincronização entre o Smartphone e o Kiox. Na área inferior tem acesso às .

O acesso ao menu das definições é feito através do ecrã de estado. As não podem ser acedidas nem adaptadas durante a marcha. Com as teclas – (11) e + (12) pode selecionar a definição pretendida e abri-la, tal como eventuais submenus complementares, com a tecla de seleção (9). Com a tecla < (10) pode deslocar-se do respetivo menu de definição para o menu anterior. No primeiro nível de navegação encontra as seguintes áreas superiores: - - Indicações para o registo: Este item de menu só é exibido se ainda não se tiver registado no eBike Connect. - - Definições da sua eBike Aqui pode definir a reposição automática ou manual do contador, como o dos quilómetros diários e dos valores médios para "0", bem como repor a autonomia. Pode alterar o valor do perímetro da roda predefinido pelo fabricante em ±5 %. Se a sua eBike estiver equipada com eShift, também pode configurar o seu sistema eShift. O fabricante de bicicletas ou o agente autorizado pode basear a data de serviço numa determinada quilometragem e/ou período de tempo. Em é indicado o vencimento da data de serviço. Do lado dos componentes da Bike são indicados para os respetivos componentes o número de série, as versões de hardware e de software e outros dados relevantes dos componentes. \- <0 meu perfil> - Dados do utilizador ativo \- - É exibida a ligação ou desligamento da função Bluetooth®: São exibidos os aparelhos ligados. \- – Uma lista de opções para a definição do seu computador de bordo: aqui pode visualizar a velocidade e a distância em quilómetros ou milhas, a hora em formato de 12 ou 24 horas, selecionar a hora, a data e o fuso horário e definir o seu idioma preferido. Pode repor o Kiox para as definições de fábrica, iniciar uma atualização do software (se disponível) e selecionar entre um design preto ou branco. \- – Informações sobre o seu Kiox: Indicações de FAQ (questões mais frequentes), certificações, informações de contacto, informações sobre licenças Pode consultar uma descrição detalhada dos parâmetros individuais no manual de instruções online em www.Bosch-eBike.com/Kiox-manual.

Menu rápido

Através do Menu rápidosão exibidas definições selecionadas que também podem ser adaptadas durante a marcha. O Menu rápido pode ser acedido através da tecla de seleção (9). O acesso não é possível através do Ecrã de estado. Através do Menu rápido pode efetuar as seguintes definições: \- Todos os dados dos trajetos percorridos até ao momento são repostos para zero. \- Aqui pode definir a cadência. \- Aqui pode definir um dos modos de amortecimento ou suspensão definidos pelo fabricante.

Indicação do código de erro

Os componentes do sistema eBike são verificados permanentemente de forma automática. Se for detetado um erro, é exibido o respetivo código de erro no computador de bordo. Em função do tipo de erro, o acionamento poderá ser desligado automaticamente. Contudo, poderá sempre continuar a marcha sem o apoio do acionamento. A eBike deverá ser verificada antes de a utilizar posteriormente. \- Todas as reparações devem ser executadas exclusivamente por um agente autorizado.

Código Causa Solução
410 Uma ou várias teclas do computador de bordo estão bloqueadas.	Verifique se as teclas estão presas, p. ex. devido à entrada de sujidade. Se necessário, limpe as teclas.
414 Problema de ligação da unidade de comando	Solicite a verificação das conexões e ligações
418 Uma ou várias teclas da unidade de comando estão bloqueadas.	Verifique se as teclas estão presas, p. ex. devido à entrada de sujidade. Se necessário, limpe as teclas.
419 Erro de configuração Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
422 Problema de ligação do motor Solicite a verificação das conexões e ligações
423 Problema de ligação da bateria eBike Solicite a verificação das conexões e ligações
424 Erro de comunicação entre os componentes	Solicite a verificação das conexões e ligações
426 Erro interno de ultrapassagem do tempo Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch. Neste estado de erro não é possível visualizar ou adaptar a circunferência dos pneus no menu das definições básicas.
430 Bateria interna do computador de bordo vazia (não na BUI350)	Carregue o computador de bordo (no suporte ou através da ligação USB)
431 Erro na versão de software Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
440 Erro interno do motor Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
450 Erro interno de software Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
460 Erro na ligação USB Retire o cabo da ligação USB do computador de bordo. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
490 Erro interno do computador de bordo Solicite a verificação do computador de bordo
500 Erro interno do motor Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
502 Erro na iluminação da bicicleta Verifique a luz e a respetiva cablagem. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
503 Erro do sensor de velocidade Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
504 Detetada manipulação no sinal de velocidade.	Verificar a posição dos ímanes do raio e, se necessário, ajustar. Verificar quanto a manipulação (Tuning). O apoio do acionamento é reduzido.
510 Erro interno do sensor Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
511 Erro interno do motor Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
530 Erro da bateria Desligue a eBike, retire a bateria eBike e coloque-a novamente. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.

Código Causa Solução

531 Erro de configuração Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
540 Erro de temperatura A eBike encontra-se fora da faixa de temperatura admissível.Desligue o sistema eBike, para permitir que o motor arrefeça ou aqueça para a faixa de temperatura admissível. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
550 Foi detetado um consumidor não permitido.	Remova o consumidor. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
580 Erro na versão de software Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
591 Erro de autenticação Desligue o sistema eBike. Retire a bateria e coloque-a novamente.Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
592 Componentes incompatíveis Coloque um mostrador compatível. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
593 Erro de configuração Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
595, 596 Erro de comunicação Verifique a cablagem da transmissão e reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
602 Erro interno da bateria Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
603 Erro interno da bateria Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
605 Erro de temperatura da bateria A bateria encontra-se fora da faixa de temperatura admissível.Desligue o sistema eBike, para permitir que a bateria arrefeça ou aqueça para a faixa de temperatura admissível. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
606 Erro externo da bateria Verifique a cablagem. Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
610 Erro de tensão da bateria Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
620 Erro do carregador Substitua o carregador. Entre em contacto com o seu agente autorizado eBike da Bosch.
640 Erro interno da bateria Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
655 Erros múltiplos da bateria Desligue o sistema eBike. Retire a bateria e coloque-a novamente.Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
656 Erro na versão de software Entre em contacto com o seu agente autorizado eBike da Bosch, para que efetue uma atualização do software.
7xx	Erro em componentes de terceiros Observe as indicações no manual de instruções do respetivo fabricante de componentes.
800 Erro interno do ABS	Entre em contacto com o seu agente autorizado eBike da Bosch.
810 Sinais implausíveis no sensor de velocidade da roda	Entre em contacto com o seu agente autorizado eBike da Bosch.
820 Erro no cabo para o sensor de velocidade da roda dianteira	Entre em contacto com o seu agente autorizado eBike da Bosch.

Código Causa Solução
821 ... 826 Sinais implausíveis no sensor de velocidade da roda dianteiraDisco do sensor possivelmente inexistente, com defeito ou mal montado; diâmetros da roda dianteira e da roda traseira claramente diferentes; situação de condução extrema, p. ex. conduzir sobra a roda traseira		Reinicie o sistema e efetue uma marcha de teste durante pelo menos durante 2 minutos. A luz de controlo do ABS tem de apagar.Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
830 Erro no cabo para o sensor de velocidade da roda traseira		Entre em contacto com o seu agente autorizado eBike da Bosch.
831833 ... 835	Sinais implausíveis no sensor de velocidade da roda traseiraDisco do sensor possivelmente inexistente, com defeito ou mal montado; diâmetros da roda dianteira e da roda traseira claramente diferentes; situação de condução extrema, p. ex. conduzir sobra a roda traseira	Reinicie o sistema e efetue uma marcha de teste durante pelo menos durante 2 minutos. A luz de controlo do ABS tem de apagar.Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
840 Erro interno do ABS Entre em contacto com o seu agente autorizado eBike da Bosch.
850 Erro interno do ABS Entre em contacto com o seu agente autorizado eBike da Bosch.
860, 861 Erro na alimentação de tensão Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
870, 871880883 ... 885	Erro de comunicação Reinicie o sistema. Se o problema persistir, entre em contacto com o seu agente autorizado eBike da Bosch.
889 Erro interno do ABS Entre em contacto com o seu agente autorizado eBike da Bosch.
890 A luz de controlo do ABS tem defeito ou está em falta, ABS está provavelmente sem função.		Entre em contacto com o seu agente autorizado eBike da Bosch.
Nenhuma indicação	Erro interno do computador de bordo Reinicie o sistema eBike, desligando e ligando.

Manutenção e assistência técnica

Manutenção e limpeza

Nenhum dos componentes pode ser limpo com água sob pressão. Mantenha o ecrã do computador de bordo limpo. Se estiver sujo, a deteção da luminosidade pode funcionar incorretamente. Para a limpeza do seu computador de bordo use apenas um pano humedecido com água. Não utilize produtos de limpeza. Mande efetuar uma inspeção técnica pelo menos uma vez por ano do seu sistema eBike (entre outros, sistema mecânico, atualidade do software do sistema). Adicionalmente, o agente autorizado de bicicletas pode basear a data de serviço numa determinada quilometragem e/ou período de tempo. Neste caso, após cada ligação, o computador de bordo vai indicar a validade da data de serviço. Para assistência técnica e reparações na eBike contacte um agente autorizado. Todas as reparações devem ser executadas exclusivamente por um agente autorizado.

Serviço pós-venda e aconselhamento

Se tiver questões sobre o sistema eBike e respetivos componentes, contacte um agente autorizado. Pode consultar os dados de contacto de agentes autorizados na página de Internet www.bosch-ebike.com.

Transporte

Se transportar a eBike fora do automóvel, p.ex. no respetivo porta-bagagens, remova o computador de bordo e a bateria da eBike para evitar danos.

Eliminação

 O motor, o computador de bordo, incl. a unidade de comando, a bateria, o sensor de velocidade, os acessórios e a embalagem devem ser reciclados de forma ambientalmente correta. Não deite a eBike e respetivos componentes para o lixo doméstico!  Conforme a Diretiva Europeia 2012/19/UE e segundo a Diretiva Europeia 2006/66/CE é necessário recolher separadamente os aparelhos elétricos que já não são mais usados e as baterias/pilhas defeituosas ou gastas e encaminhá-los para uma reciclagem ecológica. Entregue os componentes da eBike da Bosch inutilizáveis a um agente autorizado. Sob reserva de alterações.

Avvertenze di sicurezza

 Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Conservare tutte le avvertenze di sicurezza e le istruzioni operative per ogni esigenza futura.

Il termine batteria utilizzato nelle presenti istruzioni per l'uso è riferito a tutte le batterie per eBike originali Bosch. Non lasciatevi distrarre dal display del computer di bordo. Se non vi concentrate esclusivamente sul traffico, rischiate di essere coinvolti in un incidente. Se desiderate effettuare impostazioni sul computer di bordo relative alla modifica del livello di assistenza, fermatevi ed inserite i dati specifici. Impostare la luminosità del display in modo da poter visualizzare adeguatamente informazioni importanti quali velocità o simboli di avviso. Un'impostazione errata della luminosità del display può comportare situazioni di pericolo. Non aprire il computer di bordo. Se viene aperto, il computer di bordo può venire danneggiato irreparabilmente: in tale caso, decadranno i diritti di garanzia. Non utilizzare il computer di bordo come impugnatura. Se l'eBike viene sollevata agendo sul computer di bordo, quest'ultimo potrebbe subire danni irreparabili. Non posizionare la bicicletta capovolta sul manubrio e sul sellino, qualora il computer di bordo, o il relativo supporto, sporgano sopra il manubrio. Il computer di bordo, oppure il supporto, potrebbero subire danni irreparabili. Il computer di bordo andrà prelevato anche prima di fissare la bicicletta su un supporto di montaggio, per evitare che il computer di bordo cada o venga danneggiato. Attenzione! L'utilizzo del computer di bordo con funzione Bluetooth® e/o WiFi può comportare anomalie in altri dispositivi ed impianti, in velivoli e in apparecchiature medicali (ad es. pacemaker o apparecchi acustici. Non si possono altresì escludere del tutto lesioni a persone e ad animali nelle immediate vicinanze. Non utilizzare il computer di bordo con funzione Bluetooth® in prossimità di apparecchiature medicali, stazioni di rifornimento carburante, impianti chimici, aree a rischio di esplosione o in aree di brillamento. Non utilizzare il computer di bordo con funzione Bluetooth® all'interno di velivoli. Evitare l'impiego prolungato nelle immediate vicinanze del corpo. La denominazione Bluetooth® e i relativi loghi sono marchi registrati, proprietà di Bluetooth SIG, Inc. Qualsiasi utilizzo di tale denominazione da parte di Bosch eBike Systems avviene sotto licenza. Il computer di bordo è dotato di interfaccia wireless. Tenere presenti eventuali limitazioni di funzionamento, ad es. all'interno di velivoli o di ospedali.

Avvertenza sul trattamento dei dati

Se il computer di bordo andrà inviato al Servizio Assistenza Bosch per un intervento di assistenza, all'occorrenza è possibile inviare a Bosch i dati memorizzati nel computer di bordo.

Descrizione del prodotto e dei servizi forniti

Utilizzo conforme

Il computer di bordo Kiox è concepito per il comando di un sistema eBike Bosch e per la visualizzazione dei dati di marcia. Al fine di poter utilizzare pienamente il computer di bordo Kiox sono necessari uno smartphone compatibile con l'app eBike Connect (disponibile nell'App Store o su Google Play Store) e una registrazione al portale eBike Connect (www.ebike-connect.com).

Componenti illustrati

La numerazione dei componenti illustrati nelle figure è riferita alle rappresentazioni sulle pagine con rappresentazione grafica all'inizio delle istruzioni. (1) Computer di bordo (2) Display (3) Tasto illuminazione bicicletta (4) Tasto On/Off computer di bordo (5) Supporto computer di bordo (6) Collegamento USB (7) Unità di comando (8) Tasto Scorrimento in avanti/a destra > (9) Tasto di selezione (10) Tasto Scorrimento all'indietro/a sinistra < (11) Tasto Riduzione assistenza -/ Tasto Scorrimento verso il basso (12) Tasto Aumento assistenza +/ Tasto Scorrimento verso l'alto (13) Tasto Ausilio alla spinta (14) Contatti dell'unità motrice (15) Vite di bloccaggio computer di bordo (16) Vite del gruppo di comando (17) Calotta protettiva collegamento USB ^A) (18) Supporto magnetico (19) Supporto unità di comando A) Disponibile come parte di ricambio Dati tecnici

Computer di bordo Kiox
Codice prodotto BUI330
Corrente di carica max. collegamento USB ^A)	mA	1000
Tensione di carica collegamento USB	V	5
Cavo di ricarica USB ^B)		1 270 016 360
Temperatura di funzionamento	°C	-5 ... +40
Temperatura di carica °C 0 ... +40
Temperatura di magazzinaggio	°C	+10 ... +40
Batteria al litio interna V	mAh	3,7230
Grado di protezione ^C)		IP x7
Peso, circa g 60
Bluetooth ^ Low Energy
– Frequenza MHz 2400–2480
– Potenza di trasmissione mW < 10

A) Ad una temperatura ambiente <25 °C B) Non compreso nella dotazione standard C) Con copertura USB chiusa

Dichiarazione di Conformità

Con la presente, Robert Bosch GmbH, Bosch eBike Systems, dichiara che il tipo di impianto wireless Kiox sia conforme alla Direttiva 2014/53/UE. Il testo completo della Dichiarazione di Conformità UE è disponibile al seguente indirizzo Internet: https://www.ebike-connect.com/conformity.

Montaggio

Introduzione e rimozione del computer di bordo (vedere Fig. A)

Iniziando dalla parte inferiore, applicare Kiox sul supporto (5) e orientare il computer di bordo leggermente in avanti, finché non si innesta avvertibilmente nel supporto magnetico. Per rimuovere il computer di bordo, fare presa sulla sua estremità superiore ed estrarlo verso di sé, sino a disimpegnarlo dal supporto magnetico.

▶ Una volta parcheggiata l'eBike, rimuovere il computer di bordo.

Il computer di bordo può essere fissato nel supporto, al fine di impedirne la rimozione. A tale scopo, allentare la vite del gruppo di comando (16) sino a poter ruotare lateralmente il supporto di Kiox. Posizionare il computer di bordo nel supporto. Avvitare la vite di bloccaggio (filettatura M3, lunghezza 6 mm) dal basso nell'apposita filettatura del computer di bordo (l'utilizzo di una vite più lunga può comportare danni al computer di bordo). Ruotare il supporto nuovamente all'indietro e fissare la vite del gruppo di comando secondo le indicazioni del costruttore.

Utilizzo

Prima della messa in funzione iniziale

Kiox viene fornito con una batteria parzialmente carica. Prima di iniziare ad utilizzarla, tale batteria andrà caricata per almeno 1 ora, tramite il collegamento USB (vedi «Alimentazione del computer di bordo», Pagina Italiano – 3), oppure tramite il sistema eBike. L'unità di comando andrà applicata in modo che i tasti si trovino in posizione pressoché verticale rispetto al manubrio. Alla messa in funzione iniziale, verrà innanzitutto visualizzata la selezione lingua, dopodiché, alla voce di menu , si potranno ottenere informazioni sulle principali funzioni e indicazioni. La voce di menu si potrà richiamare anche successivamente, tramite → .

Selezione delle impostazioni di sistema

Introdurre il computer di bordo nel supporto e, a bicicletta ferma, procedere nel seguente modo: Portarsi nella schermata di stato (premendo il tasto < (10) nell'unità di comando, fino alla prima schermata) e richiamare premendo il tasto di selezione. Mediante i tasti - (11) e + (12) è possibile selezionare e accedere all'impostazione desiderata e ad eventuali ulteriori sottomenu premendo il tasto di selezione (9). Dal menu delle impostazioni del caso, premendo il tasto < (10) si può tornare al menu precedente. Nel campo si possono effettuare le seguenti impostazioni: - - - - -

- - - -

Messa in funzione del sistema eBike

Presupposti

Il sistema eBike può essere attivato solo se sono soddisfatti i seguenti presupposti: - È inserita una batteria adeguatamente carica (vedere Istruzioni d'uso della batteria). \- Il computer di bordo è correttamente inserito nel supporto.

Attivazione/disattivazione del sistema eBike

Per attivare il sistema eBike, sono disponibili le seguenti opzioni: - Con il computer di bordo inserito e la batteria eBike montata, premere una volta brevemente il tasto On/Off (4) del computer di bordo. - Con il computer di bordo inserito, premere il tasto On/Off della batteria eBike (alcuni produttori di biciclette adottano soluzioni specifiche, che non consentono di accedere al tasto On/Off della batteria; vedere Istruzioni d'uso della batteria). Il propulsore si attiverà non appena i pedali verranno azionati (ad eccezione della funzione di ausilio alla spinta, oppure nel livello di assistenza OFF). La potenza del motore si basa sul livello di assistenza impostato sul computer di bordo. In funzionamento normale, non appena si cesserà di pedalare, oppure quando sarà stata raggiunta una velocità di 25/45 km/h, l'assistenza verrà disattivata dal propulsore dell'eBike. Il propulsore si riattiverà automaticamente, non appena si riprenderà a pedalare e quando la velocità sarà inferiore a 25/45 km/h. Per disattivare il sistema eBike, sono disponibili le seguenti opzioni: - Premere brevemente il tasto On/Off (4) del computer di bordo. - Disinserire la batteria eBike premendo il relativo tasto On/Off (alcuni produttori di biciclette adottano soluzioni specifiche, che non consentono di accedere al tasto On/Off della batteria: vedere Istruzioni d'uso del produttore della bicicletta). \- Rimuovere il computer di bordo dal supporto. Se per circa 10 minuti non viene richiesta potenza dal propulsore dell'eBike (ad esempio perché l'eBike è ferma) e non viene premuto alcun tasto del computer di bordo o dell'unità di comando dell'eBike, il sistema eBike e la batteria si disattiveranno automaticamente, per ragioni di risparmio energetico.

Alimentazione del computer di bordo

Se il computer di bordo si trova nel supporto (5), nell'eBike è inserita una batteria adeguatamente carica ed il sistema eBike è attivato, la batteria dell'eBike alimenterà e caricherà quella del computer di bordo. Se il computer di bordo verrà rimosso dal supporto (5), l'alimentazione avverrà mediante la batteria del computer di bordo. Se la batteria del computer di bordo si sta scaricando, sul display verrà visualizzata un'apposita segnalazione. Per ricaricare la batteria del computer di bordo, reinserire quest'ultimo nel relativo supporto (5). Tenere presente che, se la batteria non viene immediatamente ricaricata, dopo 10 minuti di inattività, il sistema eBike si disattiverà automaticamente. In tale caso, anche la ricarica della batteria del computer di bordo verrà terminata. Il computer di bordo si può ricaricare anche tramite il collegamento (6). A tale scopo, aprire la calotta protettiva (17). Mediante un cavo micro-USB, collegare la presa USB del computer di bordo ad un normale caricabatteria USB (non compreso nella dotazione standard), oppure al collegamen to USB di un computer (tensione di carica max. 5 V; corrente di carica max. 500 mA). Se il computer di bordo verrà rimosso dal supporto (5), tutti i valori delle funzioni resteranno comunque memorizzati e verranno costantemente visualizzati. Se la batteria di Kiox non viene ricaricata, data e ora restano memorizzate per non oltre sei mesi. Dopo la riattivazione, in presenza di una connessione Bluetooth® con l'app e conclusa con successo la geolocalizzazione sullo smartphone, la data e l'ora verranno reimpostate. Avvertenza: Kiox andrà ricaricato esclusivamente in stato attivo. Avvertenza: Se Kiox verrà disattivato durante l'operazione di ricarica con cavo USB, sarà possibile riattivarlo soltanto quando il cavo USB sarà stato estratto. Avvertenza: Per ottenere la massima durata della batteria del computer di bordo, essa andrà ricaricata per un'ora ogni tre mesi.

Indicazione del livello di carica della batteria

Il livello di carica della batteria dell'eBike d (vedi «Schermata iniziale», Pagina Italiano – 6) si può leggere nella schermata di stato e nella riga di stato. Il livello di carica della batteria dell'eBike viene inoltre indicato dagli appositi LED sulla batteria. Colore dell'indicazione Spiegazione

Bianco La carica della batteria per eBike è superiore al 30%.

Giallo La batteria per eBike è carica fra il 15% e il 30%.

Rosso La batteria per eBike è carica fra lo 0% e il 15%.

Rosso + ! La capacità di assistenza del propulsore è esaurita: l'assistenza verrà disattivata. La capacità residua verrà erogata per l'illuminazione della bicicletta ed il computer di bordo.

Se la batteria per eBike verrà ricaricata alla ruota, verrà visualizzata un'apposita segnalazione. Se il computer di bordo verrà rimosso dal supporto (5), resterà memorizzato il livello di carica della batteria visualizzato per ultimo.

Modalità Magazzinaggio/Reset di Kiox

Il computer di controllo è dotato di una modalità Magazzinaggio, finalizzata al risparmio energetico, che riduce al minimo lo scaricamento della batteria interna. In tal caso, tuttavia, la data e l'ora andranno perse. Tale modalità si può attivare premendo a lungo (per almeno 8 secondi) il tasto On/Off (4) del computer di bordo. Se, premendo brevemente il tasto On/Off (4), il computer di bordo non si avvia, esso si trova in modalità Magazzinaggio. La modalità Magazzinaggio si può disattivare premendo il tasto On/Off (4) per almeno 2 secondi. Il computer di bordo rileva se si trova in stato di piena funzionalità. Se si trova in stato di piena funzionalità, premendo il tasto On/Off (4) per almeno 8 secondi, il computer di bordo commuta in modalità Magazzinaggio. Qualora Kiox, contrariamente alle aspettative, non dovesse trovarsi in condizioni di corretto funzionamento e non fosse più possibile comandarlo, premendo a lungo (per almeno 8 secondi) il tasto On/Off (4) verrà eseguito un reset. Dopo il reset, il computer di bordo si riavvia automaticamente dopo circa 5 secondi. Qualora Kiox non dovesse riavviarsi, premere il tasto On/Off (4) per 2 secondi. Per resettare Kiox ripristinando le impostazioni predefinite, selezionare → → . In tale caso, tutti i dati dell'utente andranno persi.

Impostazione del livello di assistenza

Sull'unità di comando (7) si potrà impostare il livello di assistenza del propulsore dell'eBike durante la pedalata. Il livello di assistenza si potrà modificare in qualsiasi momento, anche durante la marcia. Avvertenza: In alcune versioni è possibile che il livello di assistenza sia predefinito e non modificabile. È inoltre possibile che vi siano meno livelli di assistenza disponibili rispetto a quanto indicato nelle presenti Istruzioni. Sono disponibili un massimo dei seguenti livelli di assistenza: - OFF: l'assistenza del motore è disattivata; è possibile azionare l'eBike pedalando come su una normale bicicletta. Con questo livello di assistenza, l'ausilio alla spinta non è attivabile. - ECO: assistenza attiva al massimo grado di efficienza, per la massima autonomia - TOUR: assistenza di livello uniforme, per escursioni ad ampio raggio \- SPORT/eMTB: SPORT: assistenza di livello elevato, per una guida sportiva su tragitti di tipo montuoso e per il traffico cittadino eMTB: assistenza di livello ottimale per qualsiasi tipo di terreno, avviamenti sportivi, migliore dinamica e massimo livello di performance (eMTB: disponibile soltanto in combinazione con i propulsori BDU250P CX, BDU365, BDU450 CX e BDU480 CX. Potrebbe essere necessario un aggiornamento del software) \- TURBO: assistenza di livello massimo, fino ad elevate frequenze di pedalata, per una guida sportiva Per aumentare il livello di assistenza, premere il tasto + (12) dell'unità di comando sino a visualizzare il livello di assistenza desiderato; per ridurre il livello di assistenza, premere il tasto - (11). La potenza del motore richiamata comparirà nell'indicazione h (vedi «Schermata iniziale», Pagina Italiano – 6). La potenza massima del motore dipende dal livello di supporto selezionato. Se il computer di bordo verrà rimosso dal supporto (5), re-sterà memorizzato il livello di assistenza visualizzato per ultimo.

Attivazione/disattivazione dell'ausilio alla spinta

L'ausilio alla spinta può agevolare la spinta dell'eBike. La velocità in tale funzione dipende dalla marcia inserita e può raggiungere al massimo 6 km/h. Quanto minore sarà il rapporto selezionato, tanto più ridotta sarà la velocità in tale funzione (a piena potenza). La funzione di ausilio alla spinta andrà utilizzata esclusivamente in fase di spinta dell'eBike. Se l'ausilio alla spinta dell'eBike viene utilizzato senza che le ruote siano a contatto con il terreno, vi è rischio di lesioni. Per attivare l'ausilio alla spinta, premere brevemente il tasto WALK del computer di bordo. Una volta attivata la funzione, premere entro 3 secondi il tasto + e mantenerlo premuto. Il propulsore dell'eBike verrà attivato. Avvertenza: Nel livello di assistenza OFF, l'ausilio alla spinta non è attivabile. L'ausilio alla spinta verrà disattivato al verificarsi di uno dei seguenti eventi: - rilascio del tasto +, - bloccaggio delle ruote dell'eBike (ad esempio in caso di frenata o a causa di urto contro un ostacolo), - velocità superiore a 6 km/h. Il funzionamento dell'aiuto alla spinta è soggetto a disposizioni specifiche per Paese e, pertanto, potrebbe differire dalla descrizione di cui sopra, oppure essere disattivato.

Accensione/spegnimento dell'illuminazione bicicletta

Nella versione in cui la luce di marcia viene alimentata dal sistema eBike, tramite il computer di bordo, premendo il tasto Illuminazione bicicletta (3), si potrà accendere e spegnere contemporaneamente la luce anteriore e quella posteriore. Prima di mettersi in marcia, verificare sempre il corretto funzionamento dell'illuminazione bicicletta. Quando la luce è attivata, si illumina l'indicazione luce di marcia c (vedi «Schermata iniziale», Pagina Italiano – 6) nella barra di stato del display. L'accensione e lo spegnimento dell'illuminazione della bicicletta non influiscono sulla retroilluminazione del display.

Creazione di un ID utente

Per poter utilizzare tutte le funzioni del sistema di comando, è necessario registrarsi online. Mediante un ID utente sarà possibile tra l'altro analizzare i propri dati di marcia e i percorsi seguiti. È possibile creare un ID utente con l'app del proprio smartphone Bosch eBike Connect oppure direttamente all'indirizzo www.eBike-Connect.com. Inserire i dati necessari per la registrazione. L'app per smartphone Bosch eBike Connect può essere scaricata gratuitamente dall'App Store (per Apple iPhone) oppure da Google Play Store (per i dispositivi Android).

Collegamento del computer di bordo all'app Bosch eBike Connect

Un collegamento allo smartphone viene creato come specificato di seguito: - Avviare l'app. - Selezionare la scheda . - Selezionare . - Aggiungere il Kiox. Nell'app viene quindi visualizzata una segnalazione che invita l'utente a premere per 5 secondi il tasto Illuminazione bicicletta (3) nel computer di bordo. Premere il tasto (3) per 5 secondi. Il computer di bordo attiva automaticamente il collegamento Bluetooth® Low Energy e passa alla modalità di abbinamento (pairing). Seguire le indicazioni visualizzate sul display. Una volta completato il processo di abbinamento, i dati utente vengono sincronizzati. Avvertenza: il collegamento Bluetooth® non deve essere attivato manualmente.

Il monitoraggio delle attività

Al fine di registrare le attività, è necessario registrarsi o effettuare il login al portale eBike Connect o nell'app eBike Connect. Per il rilevamento delle attività è necessario acconsentire alla memorizzazione dei dati relativi alla posizione all'interno del portale e nell'app. Solamente a questo punto le varie attività svolte verranno visualizzate nel portale e nell'app. La registrazione della posizione avviene solamente se il computer di bordo è collegato con l'app eBike Connect.

eShift (opzionale)

La definizione «eShift» indica l'integrazione di sistemi elettronici di trasmissione nel sistema eBike. I componenti eShift sono collegati elettricamente all'unità motrice dal costruttore. Il comando dei sistemi elettronici di trasmissione è descritto in apposite Istruzioni d'uso.

eSuspension (opzionale)

Con il termine eSuspension si fa riferimento all'integrazione di elementi elettronici di ammortizzazione e sospensione nel sistema eBike. Mediante il Menu rapido è possibile selezionare impostazioni predefinite per il sistema eSuspension. Per ulteriori dettagli in merito alle impostazioni consultare le istruzioni d'uso del produttore eSuspension. eSuspension è disponibile solamente in abbinamento al computer di bordo Kiox e in combinazione con le unità motrici BDU450 CX, BDU480 CX e BDU490P.

ABS - Sistema antibloccaggio (opzionale)

Se la bicicletta è dotata di sistema ABS per eBike Bosch privo di spia di controllo esterna, la spia di controllo verrà visualizzata all'avvio del sistema e, in caso di errore, sul display di Kiox. Per ulteriori dettagli in merito all'ABS e al suo funzionamento, consultare le istruzioni d'uso dell'ABS.

Lock (funzione Premium)

La funzione Lock è acquistabile nello dell'app eBike Connect. Attivata la funzione Lock, estraendo il computer di bordo l'assistenza dell'unità motrice eBike verrà disattivata. Sarà possibile riattivarla solamente mediante il computer di bordo appartenente all'eBike. Per istruzioni dettagliate al riguardo, consultare le Istruzioni d'uso online, all'indirizzo www.Bosch-eBike.com/Kiox-manual.

Aggiornamenti software

Gli aggiornamenti software vengono trasmessi in background dall'app al computer di bordo, non appena l'app viene collegata appunto al computer di bordo. Se un aggiornamento è stato integralmente trasmesso, ciò verrà visualizzato tre volte al riavvio del computer di bordo. In alternativa, è possibile verificare all'indirizzo se è disponibile un aggiornamento.

Alimentazione di apparecchi esterni tramite collegamento USB

Il collegamento USB consente di utilizzare e ricaricare la maggior parte dei dispositivi alimentabili tramite USB (ad esempio vari tipi di telefoni cellulari). Per poter effettuare la ricarica, nell'eBike devono essere inseriti il computer di bordo e una batteria adeguatamente carica. Aprire la calotta protettiva (17) del collegamento USB sul computer di bordo. Tramite il cavo di ricarica USB Micro A – Micro B (disponibile presso il rivenditore di eBike Bosch), connettere l'attacco USB del dispositivo esterno con la presa USB (6) sul computer di bordo. Una volta scollegata l'utenza, l'attacco USB deve essere nuovamente richiuso con attenzione mediante l'apposita calotta protettiva (17). Il collegamento USB non è a tenuta d'acqua. In caso di marcia sotto la pioggia, non è consentito collegare alcun dispositivo esterno e l'attacco USB dovrà essere completamente racchiuso dalla calotta protettiva (17). Attenzione: Le utenze collegate possono pregiudicare l'autonomia dell'eBike.

Indicatori ed impostazioni del computer di bordo

Avvertenza: Tutte le rappresentazioni d'interfaccia e tutti i testi d'interfaccia riportati nelle pagine seguenti corrispondono all'attuale versione del software. Dopo un aggiornamento software, le rappresentazioni d'interfaccia e/o i testi d'interfaccia potranno risultare lievemente differenti.

Logica di comando

Premendo i tasti < (10) e > (8), è possibile accedere alle varie schermate delle informazioni sui valori di marcia, anche durante la marcia stessa. Ciò consente di mantenere entrambe le mani sul manubrio durante la marcia. Premendo i tasti + (12) e - (11) è possibile aumentare o ridurre il livello di assistenza. Le accessibili tramite la Schermata dello stato non possono essere modificate durante la marcia. Premendo il tasto di selezione (9) è possibile eseguire le seguenti funzioni: - Durante la marcia, è possibile accedere al menu rapido. - A bicicletta ferma, nella Schermata dello stato è possibile richiamare il menu impostazioni. - È possibile confermare valori e avvertenze informative. - È possibile chiudere una finestra di dialogo. Se il computer di bordo viene rimosso dal supporto senza essere disattivato, vengono visualizzate in successione continua informazioni sull'ultimo percorso effettuato. Se, prelevato il computer di bordo dal supporto, non viene premuto alcun tasto, il computer si disattiva dopo 1 minuto.

Sequenza delle schermate

Quando un computer di bordo è inserito nel suo supporto, è possibile richiamare in successione le seguenti schermate: 1. Schermata iniziale 2. Ora e autonomia 3. Percorso e tempo di marcia 4. Potenza e cadenza di pedalata 5. Velocità media e velocità massima 6. Percorso, autonomia, potenza e frequenza cardiaca 7. Frequenza cardiaca 8. Consumo di calorie e percorso complessivo 9. Schermata di stato

Schermata iniziale

Non appena il computer di bordo attivo viene innestato sul supporto, compare la schermata iniziale.

b a 12:58 TURBOOD 82% km/h c d e j i h 24,3 f g

a Indicazione ora/velocità b Indicazione livello di assistenza c Indicazione luce di marcia d Indicazione livello di carica della batteria eBike e Indicazione unità di misura velocità ^A) f Velocità g Barra di orientamento h Potenza del motore i Potenza propria j Velocità media k Valutazione potenza A) Modificabile tramite la schermata di stato . Le indicazioni a...d costituiscono la barra di stato e vengono visualizzate in ciascuna schermata. Se, nella schermata stessa, la velocità è già visualizzata, l'indicazione a commuta sull'ora attuale, espressa in ore e minuti. Nella barra di stato vengono visualizzate le seguenti voci: - Velocità/Ora: la velocità attuale, espressa in km/h o in mph, e l'ora attuale - Livello di assistenza: indicazione del livello di assistenza attualmente selezionato, in codifica cromatica - Luce: simbolo di luce accesa - Livello di carica batteria eBike: indicazione in percentuale del livello di carica attuale Nella Valutazione potenza k viene visualizzata graficamente la velocità attuale (barra di colore bianco) in rapporto alla velocità media j. Gli elementi grafici consentono di stabilire immediatamente se la propria velocità attuale è superiore o inferiore rispetto al proprio valore medio (a sinistra della striscia nera = inferiore al valore medio; a destra della striscia nera = superiore al valore medio). Mediante la barra di orientamento g è possibile identificare la schermata attuale, che viene visualizzata in evidenza. Premendo i tasti < (10) e > (8) è possibile gestire altre schermate. Dalla schermata iniziale è possibile accedere alla schermata di stato, premendo il tasto < (10). Schermata dello stato

0.0 km h ECO 81% 12:58 eBike 81% Mobile 95% Ult. sincro.: 01.01.2019 Impostazioni

Nella schermata di stato vengono visualizzati, oltre alla barra di stato, l'ora attuale, il livello di carica della batteria dell'eBike e il livello di carica della batteria del vostro smartphone, qualora lo smartphone sia collegato via Bluetooth®. Sotto a tale area, verranno visualizzati eventuali simboli di funzione Bluetooth® attiva, oppure di dispositivo connesso tramite Bluetooth® (ad esempio un cardiofrequenzimetro). Viene anche visualizzata la data dell'ultima sincronizzazione eseguita tra lo smartphone e Kiox. Nell'area inferiore, è possibile accedere alle .

Al menu delle impostazioni si accede tramite la schermata di stato. Durante la marcia, non è possibile accedere alle , né modificarle. Mediante i tasti – (11) e + (12) è possibile selezionare e accedere all'impostazione desiderata e ad eventuali ulteriori sottomenu premendo il tasto di selezione (9). Dal menu delle impostazioni del caso, premendo il tasto < (10) si può tornare al menu precedente. Nel primo livello di navigazione si trovano le seguenti aree principali: - - Avvertenze in merito alla registrazione: questa voce di menu viene visualizzata solamente qualora non sia ancora stata effettuata una registrazione al sito eBike Connect. - – Impostazioni per vari ambiti dell'eBike: in questo campo è possibile azzerare automaticamente o manualmente i contatori, come ad esempio il contachilometri parziale e i valori medi, oppure resettare l'autonomia. È possibile modificare il valore della circonferenza ruote, predefinito dal costruttore, del ±5 %. Se l'eBike è dotata di eShift, qui è possibile configurare anche il sistema eShift. Come criterio per la scadenza di assistenza, il costruttore o il rivenditore può adottare una percorrenza e/o un lasso di tempo. Nel campo viene visualizzata la data della scadenza di manutenzione. Nella schermata dei componenti eBike, per ciascuno di essi vengono visualizzati il numero di serie, la versione hardware, la versione software e altri parametri relativi al componente del caso. - - Dati dell'utente attivo - – Attivazione/disattivazione della funzione Bluetooth®: vengono visualizzati gli apparecchi connessi. - – un elenco delle opzioni per la configurazione del vostro computer di bordo: è possibile visualizzare velocità e distanza, espresse in chilometri oppure in miglia, l'ora in formato a 12 o a 24 ore, selezionare l'ora, la data e il fuso orario e impostare la lingua desiderata. In questo campo è possibile resettare Kiox sulle impostazioni predefinite, avviare un aggiornamento del software (se disponibile) e scegliere fra sfondo nero o bianco. - – Informazioni su Kiox: avvertenze su FAQ (Domande frequenti), certificazioni, informazioni di contatto e informazioni sul sistema e sulle licenze Per una descrizione dettagliata dei singoli parametri, consultare le Istruzioni d'uso online, all'indirizzo www.Bosch-eBike.com/Kiox-manual.

Menu rapido

Mediante il menu rapido Menu rapido è possibile visualizza-re alcune impostazioni selezionate, modificabili anche durante la marcia. È possibile accedere al Menu rapido premendo il tasto di selezione (9). Dalla Schermata dello stato non è possibile eseguire l'accesso. Mediante il Menu rapido è possibile effettuare le seguenti impostazioni:

-

Tutti i dati sul percorso effettuato fino a quel momento vengono azzerati.

-

Qui è possibile impostare la cadenza di pedalata.

-

Qui è possibile impostare una modalità di ammortizzazione e/o di sospensione definita dal produttore.

Visualizzazione codice errore

I componenti del sistema eBike vengono costantemente verificati, con procedura automatica. Se il sistema riscontra un'anomalia, sul computer di bordo apparirà il codice guasto corrispondente. In base al tipo di errore, il propulsore verrà all'occorrenza disattivato automaticamente. Sarà comuque sempre possibile proseguire la marcia senza assistenza, tramite il propulsore. Prima di percorrere ulteriori tragitti, l'eBike andrà sottoposta a verifica. ▶ Far eseguire tutte le riparazioni necessarie esclusivamente da un rivenditore di biciclette autorizzato.

Codice Causa Rimedio
410 Uno o più tasti del computer di bordo sono bloccati.	Verificare se i tasti siano inceppati, ad es. a causa di infiltrazioni di impurità. All'occorrenza, pulire i tasti.
414 Problema di collegamento nell'unità di comando	Far controllare raccordi e collegamenti
418 Uno o più tasti dell'unità di comando sono bloccati.	Verificare se i tasti siano inceppati, ad es. a causa di infiltrazioni di impurità. All'occorrenza, pulire i tasti.
419 Errore di configurazione Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
422 Problema di collegamento nel propulsore Far controllare raccordi e collegamenti
423 Problema di collegamento nella batteria eBike	Far controllare raccordi e collegamenti
424 Errore di comunicazione dei componenti uno con l'altro	Far controllare raccordi e collegamenti
426 Errore interno: timeout Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch. In tale stato di errore, non sarà possibile visualizzare, né adattare la circonferenza pneumatici nel menu delle impostazioni di base.
430 Batteria interna del computer di bordo scarica (non per BUI350)	Ricaricare il computer di bordo (nel supporto o tramite collegamento USB)
431 Errore versione del software Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
440 Errore interno al propulsore Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
450 Errore interno al software Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
460 Anomalia nel collegamento USB Rimuovere il cavo collegamento USB del computer di bordo. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
490 Errore interno al computer di bordo Far controllare il computer di bordo
500 Errore interno al propulsore Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
502 Guasto nell'illuminazione della bicicletta Controllare le luci ed i relativi cablaggi. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
503 Errore del sensore di velocità Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
504 Rilevata manipolazione del segnale di velocità.	Verificare la posizione del magnete ai raggi e all'occorrenza correggerla. Verificare eventuali manipolazioni (Tuning). L'assistenza alla trasmissione viene ridotta.
510 Errore interno al sensore Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
511 Errore interno al propulsore Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Codice Causa Rimedio

530 Guasto nella batteria Disattivare l'eBike, rimuovere la batteria eBike e reinserirla. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
531 Errore di configurazione Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
540 Errore di temperatura L'eBike si trova al di fuori del campo di temperatura ammesso. Di-sattivare il sistema eBike, per far raffreddare o riscaldare il propulsore fino al campo di temperatura ammesso. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
550 È stata riconosciuta un'utenza di tipo non ammesso.	Rimuovere l'utenza in questione. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
580 Errore versione del software Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
591 Errore di autenticazione Disattivare il sistema eBike.	Rimuovere la batteria e reinserirla.Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
592 Componente incompatibile Utilizzare un display compatibile. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
593 Errore di configurazione Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
595, 596 Errore di comunicazione Controllare il cablaggio verso il cambio e riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
602 Errore interno alla batteria Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
603 Errore interno alla batteria Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
605 Errore di temperatura batteria La batteria si trova al di fuori del campo di temperatura ammesso.Disattivare il sistema eBike, per far raffreddare o riscaldare la batteria fino a raggiungere il range di temperatura ammesso. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
606 Errore esterno alla batteria Controllare il cablaggio. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
610 Errore di tensione nella batteria Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
620 Guasto nel caricabatteria Sostituire il caricabatteria. Si prega di contattare il proprio rivendi-tore di eBike Bosch.
640 Errore interno alla batteria Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
655	Errore multiplo nella batteriaDisattivare il sistema eBike. Rimuovere la batteria e reinserirla. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
656 Errore versione del software Si prega di contattare il proprio rivenditore di eBike Bosch, affin-ché esegua un aggiornamento del software.
7xx	Errori in componenti di terziOsservare le indicazioni presenti nelle Istruzioni d'uso del produt-tore del componente.
800 Errore interno all'ABSSi prega di contattare il proprio rivenditore di eBike Bosch.
Codice Causa Rimedio
810 Segnali non plausibili nel sensore di velocità ruota	Si prega di contattare il proprio rivenditore di eBike Bosch.
820 Guasto nel cavo del sensore di velocità ruota anteriore	Si prega di contattare il proprio rivenditore di eBike Bosch.
821 ... 826 Segnali non plausibili nel sensore di velocità ruota anterioreÈ possibile che il disco del sensore sia assente, difettoso oppure montato non correttamente; evidente differenza di diametro fra gli pneumatici della ruota anteriore e di quella posteriore; situazione di marcia estrema, ad esempio sulla sola ruota posteriore.	Riavviare il sistema ed effettuare un giro di prova per almeno 2 minuti. La spia di controllo ABS dovrà spegnersi. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
830 Guasto nel cavo del sensore di velocità ruota posteriore	Si prega di contattare il proprio rivenditore di eBike Bosch.
831833 ... 835	Segnali non plausibili nel sensore di velocità ruota posterioreÈ possibile che il disco del sensore sia assente, difettoso oppure montato non correttamente; evidente differenza di diametro fra gli pneumatici della ruota anteriore e di quella posteriore; situazione di marcia estrema, ad esempio sulla sola ruota posteriore.	Riavviare il sistema ed effettuare un giro di prova per almeno 2 minuti. La spia di controlloABS dovrà spegnersi. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
840 Errore interno all'ABS Si prega di contattare il proprio rivenditore di eBike Bosch.
850 Errore interno all'ABS Si prega di contattare il proprio rivenditore di eBike Bosch.
860, 861 Guasto dell'alimentazione elettrica Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
870, 871880883 ... 885	Errore di comunicazione Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.
889 Errore interno all'ABS Si prega di contattare il proprio rivenditore di eBike Bosch.
890 Spia di controllo ABS difettosa o mancan-te; è possibile che l'ABS non sia operativo.	Si prega di contattare il proprio rivenditore di eBike Bosch.
Tutte le spie sono spente	Errore interno al computer di bordo Riavviare il sistema eBike, disattivandolo e quindi riattivandolo.

Manutenzione ed assistenza

Manutenzione e pulizia

Nessun componente andrà pulito con un'idropulitrice. Mantenere sempre pulito lo schermo del computer di bordo. In presenza di impurità, il rilevamento di luminosità potrebbe risultare non corretto. Per pulire il computer di bordo, utilizzare un panno morbido, inumidito esclusivamente con acqua. Non utilizzare alcun tipo di detergente. Sottoporre a verifica tecnica il sistema eBike almeno una volta all'anno (ad es. parte meccanica e grado di aggiornamento del software di sistema). Come ulteriore criterio per la scadenza di assistenza, il rivenditore di biciclette può adottare una percorrenza e/o un lasso di tempo. In tale caso, una volta acceso, il computer di bordo informerà della scadenza. Per interventi di assistenza o riparazioni sull'eBike, rivolgersi ad un rivenditore di biciclette autorizzato. Far eseguire tutte le riparazioni necessarie esclusivamente da un rivenditore di biciclette autorizzato.

Servizio Assistenza Clienti e Consulenza Tecnica

Per qualsiasi domanda riguardo al sistema eBike ed ai relativi componenti, rivolgersi ad un rivenditore di biciclette autorizzato. Per riferimenti di contatto dei rivenditori autorizzati di biciclette, consultare il sito Internet www.bosch-ebike.com.

Trasporto

Se si porta con sé l'eBike all'esterno dell'auto, ad es. su un portapacchi, prelevare il computer di bordo e la batteria per eBike, al fine di evitare danni.

Smaltimento

 Propulsore, computer di bordo con relativa unità di comando, batteria, sensore di velocità, accessori ed imballaggi andranno avviati ad un riciclaggio rispettoso dell'ambiente. Non gettare le eBikes, né i relativi componenti, nei rifiuti domestici.  Conformemente alla direttiva europea 2012/19/UE, le apparecchiature elettroniche non più utilizzabili e, in base alla direttiva europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolte separatamente ed avviate ad un riutilizzo rispettoso dell'ambiente. I componenti per eBike Bosch andranno conferiti presso un rivenditore di biciclette autorizzato. Con riserva di modifiche tecniche.

Veiligheidsaanwijzingen

 Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor de toekomst.

Het in deze gebruiksaanwijzing gebruikte begrip accu heeft betrekking op alle originele Bosch eBike-accu's. Laat u niet door de aanduiding van de boordcomputer afleiden. Wanneer u zich niet uitsluitend op het verkeer concentreert, loopt u het risico om betrokken te raken bij een ongeval. Wanneer u, naast het wisselen van de ondersteuningsniveaus, gegevens in uw boordcomputer wilt invoeren, stop dan en voer de betreffende gegevens in. Stel de displayhelderheid zodanig in dat u belangrijke informatie zoals snelheid of waarschuwingssymbolen goed kunt zien. Een verkeerd ingestelde displayhelderheid kan tot gevaarlijke situaties leiden. ▶ Open de boordcomputer niet. De boordcomputer kan door het openen vernietigd worden en de aanspraak op garantie vervalt. - Gebruik de boordcomputer niet als greep. Wanneer u de eBike aan de boordcomputer optilt, kunt u de boordcomputer onherstelbare schade toebrengen. Zet de fiets niet ondersteboven op stuur en zadel neer, wanneer de boordcomputer of zijn houder buiten het stuur uitsteken. De boordcomputer of de houder kunnen onherstelbaar beschadigd worden. Pak de boordcomputer weg, ook voordat u de fiets in een montagehouder vastzet om te voorkomen dat de boordcomputer eraf valt of beschadigd wordt. ▶ Voorzichtig! Bij het gebruik van de boordcomputer met Bluetooth® en/of WiFi kunnen zich storingen bij andere apparaten en installaties, vliegtuigen en medische apparaten (bijv. pacemakers, hoorapparaten) voordoen. Even-eens kan schade aan mens en dier in de directe omgeving niet volledig uitgesloten worden. Gebruik de boordcomputer met Bluetooth® niet in de buurt van medische apparaten, tankstations, chemische installaties, gebieden waar ontploffingsgevaar heerst, en in explosiegebieden. Gebruik de boordcomputer met Bluetooth® niet in vliegtuigen. Vermijd het gebruik gedurende een langere periode in de directe omgeving van het lichaam. Het Bluetooth®-woordmerk evenals de beeldtekens (logo's) zijn gedeponeerde handelsmerken en eigendom van Bluetooth SIG, Inc. Elk gebruik van dit woordmerk/deze beeldtekens door Bosch eBike Systems gebeurt onder licentie. ▶ De boordcomputer is uitgerust met een radio-interface. Lokale gebruiksbeperkingen, bijv. in vliegtuigen of ziekenhuizen, moeten in acht genomen worden.

Privacyverklaring

Als de boordcomputer bij een servicebeurt naar de Bosch Service opgestuurd wordt, kunnen evt. de op de boordcomputer opgeslagen gegevens naar Bosch overgebracht worden.

Beschrijving van product en werking

Beoogd gebruik

De boordcomputer Kiox is voor de besturing van een Bosch eBike-systeem en voor de aanduiding van rijgegevens bestemd. Om de volledige functionaliteit van de boordcomputer Kiox te kunnen gebruiken, zijn een compatibele smartphone met de eBike-Connect-app (verkrijgbaar in de App Store of bij Google Play Store) en een registratie in het eBike-Connectportaal (www.ebike-connect.com) nodig.

Afgebeelde componenten

De nummering van de afgebeelde componenten heeft betrekking op de weergaven op de pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing. (1) Boordcomputer (2) Display (3) Toets fietsverlichting (4) Aan/uit-toets boordcomputer (5) Houder boordcomputer (6) USB-aansluiting (7) Bedieningseenheid (8) Toets naar voren/rechts bladeren > (9) Keuzetoets (10) Toets naar achter/links bladeren < (11) Toets ondersteuning verlagen -/ Toets omlaag bladeren (12) Toets ondersteuning verhogen +/ Toets omhoog bladeren (13) Toets duwhulp (14) Contacten met aandrijfeenheid (15) Blokkeerschroef boordcomputer (16) Besturingssetschroef (17) Afdekkapje USB-aansluiting ^A) (18) Magneethouder (19) Houder bedieningseenheid A) als vervangingsonderdeel verkrijgbaar Technische gegevens

Boordcomputer Kiox
Productnummer BUI330
Laadstroom USB-aansluiting max. ^A)	mA	1000
Laadspanning USB-aansluiting	V	5
USB-oplaadkabel ^B)		1 270 016 360
Gebruikstemperatuur °C -5 ... +40
Laadtemperatuur °C 0 ... +40
Opslagtemperatuur °C +10 ... +40
Lithium-Ion-accu intern V	mAh	3,7230
Beschermklasse ^C)		IP x7
Gewicht, ca. g 60
Bluetooth ^ Low Energy
-Frequentie MHz 2400-2480
-Zendvermogen mW < 10

A) bij een omgevingstemperatuur <25 °C B) is niet standaard bij de levering inbegrepen C) bij gesloten USB-afdekking

Verklaring van overeenstemming

Hierbij verklaart Robert Bosch GmbH, Bosch eBike Systems dat de radioapparatuur Kiox voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar op het volgende internet-adres: https://www.ebike-connect.com/conformity.

Montage

Boordcomputer plaatsen en verwijderen (zie afbeelding A)

Zet de Kiox eerst met het onderste deel tegen de houder (5) en klap hem iets naar voren tot de boordcomputer voelbaar in de magneethouder vastgezet is. Voor het verwijderen pakt u de boordcomputer bij het bovenste uiteinde en trekt u deze naar u toe tot hij loslaat uit de magneethouder.

▶ Als u de eBike parkeert, verwijdert u de boordcomputer.

Het is mogelijk om de boordcomputer in de houder te beveiligen tegen wegnemen. Draai hiervoor de besturingssetschroef (16) zo ver los tot de houder van de Kiox opzij gedraaid kan worden. Plaats de boordcomputer in de houder. Schroef de blokkeerschroef (M3, 6 mm lang) van onderaf in de daarvoor bestemde schroefdraad van de boordcomputer (het gebruik van een langere schroef kan resulteren in een beschadiging van de boordcomputer). Draai de houder weer terug en draai de besturingssetschroef overeenkomstig de informatie van de fabrikant vast.

Gebruik

Vóór de eerste ingebruikname

De Kiox wordt met een gedeeltelijk geladen accu geleverd. Vóór het eerste gebruik moet deze accu via de USB-aansluiting (zie „Energievoorziening van de boordcomputer“, Pagina Nederlands – 3) of via het eBike-systeem ten minste 1 uur opgeladen worden. De bedieningseenheid moet zodanig zijn aangebracht dat de toetsen bijna verticaal t.o.v. het stuur staan. Bij de eerste ingebruikname verschijnt eerst de taalkeuze en daarna kunt u via het menupunt uitleg krijgen over belangrijke functies en aanduidingen. Het menupunt kan ook later via → worden opgevraagd.

Systeeminstellingen kiezen

Plaats de boordcomputer in de houder en ga bij stilstaande fiets als volgt te werk: Ga naar het statusscherm (met de toets < (10) op de bedieningseenheid tot aan de eerste aanduiding) en vraag met de keuzetoets op. Met de toetsen - (11) en + (12) kunt u de gewenste instelling kiezen en deze net als eventueel verdere submenu's met de keuzetoets (9) openen. Vanuit het betreffende instellingsmenu kunt u met de toets < (10) terugbladeren naar het vorige menu. Onder kunt u de volgende instellingen uitvoeren: - - - - - <24-u tijdn. (24-uurs tijdnotatie)> - - - -

Ingebruikname van het eBike-systeem

Voorwaarden

Het eBike-systeem kan alleen geactiveerd worden, wanneer aan de volgende voorwaarden is voldaan: - Een voldoende geladen eBike-accu is geplaatst (zie gebruiksaanwijzing van de accu). - De boordcomputer is juist in de houder geplaatst.

eBike-systeem in-/uitschakelen

Voor het inschakelen van het eBike-systeem heeft u de volgende mogelijkheden: \- Druk bij geplaatste boordcomputer en geplaatste eBikeaccu één keer kort op de aan/uit-toets (4) van de boordcomputer. \- Druk bij geplaatste boordcomputer op de aan/uit-toets van de eBike-accu (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de accu). De aandrijving wordt geactiveerd, zodra u op de pedalen trapt (behalve in de functie duwhulp of op ondersteuningsniveau OFF). Het motorvermogen richt zich naar het ingestelde ondersteuningsniveau op de boordcomputer. Zodra u in de normale modus stopt met op de pedalen te trappen of zodra u een snelheid van 25/45 km/h heeft bereikt, wordt de ondersteuning door de eBike-aandrijving uitgeschakeld. De aandrijving wordt automatisch weer geactiveerd, zodra u op de pedalen trapt en de snelheid onder

25/45 km/h ligt.

Voor het uitschakelen van het eBike-systeem heeft u de volgende mogelijkheden: - Druk kort op de aan/uit-toets (4) van de boordcomputer. - Schakel de eBike-accu met de aan/uit-toets ervan uit (er zijn van de fietsfabrikant afhankelijke oplossingen mogelijk waarbij de aan/uit-toets van de accu niet toegankelijk is; zie gebruiksaanwijzing van de fietsfabrikant). \- Verwijder de boordcomputer uit de houder. Wordt ongeveer 10 minuten lang geen vermogen van de eBike-aandrijving gevraagd (bijv. omdat de eBike stilstaat) en niet op een toets van boordcomputer of bedieningseenheid van de eBike gedrukt, dan schakelen zowel het eBikesysteem als de accu omwille van energiebesparing automatisch uit.

Energievoorziening van de boordcomputer

Zit de boordcomputer in de houder (5), is een voldoende geladen eBike-accu in de eBike geplaatst en is het eBike-systeem ingeschakeld, dan wordt de boordcomputeraccu door de eBike-accu van energie voorzien en geladen. Wordt de boordcomputer uit de houder (5) genomen, dan vindt de energievoorziening via de boordcomputeraccu plaats. Is de boordcomputeraccu zwak, dan verschijnt op het display een waarschuwingsmelding. Voor het opladen van de boordcomputeraccu plaatst u de boordcomputer weer in de houder (5). Denk eraan dat, wanneer u de eBike-accu niet aan het opladen bent, het eBike systeem na 10 minuten zonder bediening automatisch uitschakelt. In dit geval wordt ook het opladen van de boordcomputeraccu beëindigd. U kunt de boordcomputer ook via de USB-aansluiting (6) opladen. Open hiervoor het afdekkapje (17). Verbind de USB-bus van de boordcomputer via een micro-USB-kabel met een gangbaar USB-oplaadapparaat (niet standaard bij de levering inbegrepen) of de USB-aansluiting van een computer (max. 5 V laadspanning; max. 500 mA laadstroom). Als de boordcomputer uit de houder (5) genomen wordt, dan blijven alle waarden van de functies opgeslagen en worden doorlopend weergegeven. Zonder opnieuw opladen van de Kiox-accu blijven datum en tijd maximaal 6 maanden behouden. Na het opnieuw inschakelen worden bij een Bluetooth®-verbinding met de app en een geslaagde GPS-detectie op de smartphone datum en tijd opnieuw ingesteld. Aanwijzing: De Kiox wordt alleen in ingeschakelde toestand opgeladen. Aanwijzing: Wanneer de Kiox tijdens het opladen met USB-kabel uitgeschakeld wordt, kan de Kiox pas opnieuw ingeschakeld worden, wanneer de USB-kabel uitgetrokken is. Aanwijzing: Om een maximale levensduur van de boordcomputeraccu te bereiken, moet de boordcomputeraccu om de drie maanden een uur lang bijgeladen worden.

Accu-oplaadaanduiding

De accu-oplaadaanduiding van de eBike-accu d (zie „Startscherm“, Pagina Nederlands – 6) kan op het status-scherm en in de statusregel afgelezen worden. De laadtoe-stand van de eBike-accu kan eveneens bij de leds op de eBike-accu zelf afgelezen worden. Kleur van de aanduiding Verklaring

Wit De eBike-accu is meer dan 30 % geladen.

Geel De eBike-accu is tussen 15 % en 30 % geladen.

Rood De eBike-accu is tussen 0 % en 15 % geladen.

Rood + ! De capaciteit voor de ondersteuning van de aandrijving is opgebruikt en de ondersteuning wordt uitgeschakeld. De resterende capaciteit wordt voor de fietsverlichting en de boordcomputer ter beschikking gesteld.

Als de eBike-accu op de fiets opgeladen wordt, dan verschijnt een dienovereenkomstige melding. Als de boordcomputer uit de houder (5) verwijderd wordt, dan blijft de laatst aangegeven laadtoestand van de accu opgeslagen.

Opslagmodus/de Kiox resetten

De bedieningscomputer beschikt over een stroombesparende opslagmodus die de ontlading van de interne accu tot een minimum verlaagt. Daarbij gaan datum en tijd verloren. Deze modus kan door permanent (minimaal 8 s) op de aan/uit-toets (4) van de boordcomputer te drukken geactiveerd worden. Wanneer de boordcomputer door kort op de aan/uit-toets (4) te drukken niet start, dan bevindt de boordcomputer zich in de opslagmodus. Wanneer u ten minste 2 s lang op de aan/uit-toets (4) drukt, kunt u de opslagmodus weer verlaten. De boordcomputer herkent of hij zich in een volledig functionerende toestand bevindt. Wanneer u in de volledig functionerende toestand ten minste 8 s op de aan/uit-toets (4) drukt, gaat de boordcomputer naar de opslagmodus. Mocht de Kiox zich tegen verwachting niet in een volledig functionerende toestand bevinden en niet meer bediend kunnen wor- den, dan zorgt permanent (minimaal 8 s) drukken op de aan/uit-toets (4) voor een reset. Na het resetten start de boord-computer automatisch na ca. 5 s opnieuw. Mocht de Kiox niet opnieuw starten, druk dan 2 s lang op de aan/uit-toets (4). Om de Kiox naar de fabrieksinstellingen terug te zetten, kiest u → → . Alle gebruikersgegevens gaan daarbij verloren.

Ondersteuningsniveau instellen

U kunt op de bedieningseenheid (7) instellen hoe sterk de eBike-aandrijving u bij het trappen ondersteunt. Het ondersteuningsniveau kan altijd, ook tijdens het fietsen, gewijzigd worden. Aanwijzing: Bij afzonderlijke uitvoeringen is het mogelijk dat het ondersteuningsniveau vooraf ingesteld is en niet gewijzigd kan worden. Het is ook mogelijk dat er kan worden gekozen uit minder ondersteuningsniveaus dan hier vermeld. De volgende ondersteuningsniveaus staan maximaal ter beschikking: - OFF: de motorondersteuning wordt uitgeschakeld, de eBike kan als een normale fiets alleen door te trappen voortbewogen worden. De duwhulp kan in dit ondersteuningsniveau niet geactiveerd worden. - ECO: effectieve ondersteuning met maximale efficiëntie, voor maximaal bereik - TOUR: gelijkmatige ondersteuning, voor tochten met een groot bereik - SPORT/eMTB: SPORT: krachtige ondersteuning, voor sportief fietsen op bergachtige trajecten en voor stadsverkeer eMTB: optimale ondersteuning op elk terrein, sportief vertrekken, verbeterde dynamiek, maximale prestaties (eMTB alleen in combinatie met de aandrijfeenheden BDU250P CX, BDU365, BDU450 CX en BDU480 CX beschikbaar. Er is eventueel een software-update noodzakelijk.) - TURBO: maximale ondersteuning bij flink doortrappen, voor sportief fietsen Voor het verhogen van het ondersteuningsniveau drukt u zo vaak op de toets + (12) op de bedieningseenheid tot het gewenste ondersteuningsniveau in de aanduiding verschijnt, voor het verlagen drukt u op de toets - (11). Het gevraagde motorvermogen verschijnt in de aanduiding h (zie „Startscherm“, Pagina Nederlands – 6). Het maxima-le motorvermogen hangt van het gekozen ondersteuningsni-veau af. Als de boordcomputer uit de houder (5) verwijderd wordt, dan blijft het laatst aangegeven ondersteuningsniveau opgeslagen.

Duwhulp in-/uitschakelen

De duwhulp kan het duwen van de eBike gemakkelijker maken. De snelheid in deze functie is afhankelijk van de ingeschakelde versnelling en kan maximaal 6 km/h bereiken. Hoe kleiner de gekozen versnelling, hoe lager de snelheid in de functie duwhulp (bij volledig vermogen). ▶ De functie duwhulp mag uitsluitend bij het duwen van de eBike gebruikt worden. Hebben de wielen van de eBike bij het gebruik van de duwhulp geen contact met de bodem, dan bestaat verwondingsgevaar. Voor het activeren van de duwhulp drukt u kort op de toets WALK op uw boordcomputer. Na de activering drukt u binnen 3 s op de toets + en houdt u deze ingedrukt. De aandrijving van de eBike wordt ingeschakeld. Aanwijzing: De duwhulp kan in het ondersteuningsniveau OFF niet geactiveerd worden. De duwhulp wordt uitgeschakeld, zodra zich een van de volgende situaties voordoet: - u laat de toets + los, - de wielen van de eBike worden geblokkeerd (bijv. door het remmen of het raken van een obstakel), - de snelheid komt boven 6 km/h. De werkwijze van de duwhulp valt onder specifieke nationale voorschriften en kan daarom afwijken van de bovengenoemde beschrijving of gedeactiveerd zijn.

Fietsverlichting in-/uitschakelen

In de uitvoering waarbij het rijlicht door het eBike-systeem gevoed wordt, kunnen via de boordcomputer met de toets fietsverlichting (3) tegelijk voorlicht en achterlicht in- en uitgeschakeld worden. Controleer telkens voordat u gaat fietsen of uw fietsverlichting correct werkt. Bij ingeschakeld licht gaat de aanduiding Rijlicht c (zie „Startscherm“, Pagina Nederlands – 6) in de statusregel op het display branden. Het in- en uitschakelen van de fietsverlichting heeft geen invloed op de achtergrondverlichting van het display.

Aanmaken van een gebruiker-ID

Om alle functies van het bedieningssysteem te kunnen gebruiken, moet u zich online registreren. Via een gebruiker-ID kunt u onder andere uw rijgegevens en routes analyseren. U kunt een gebruiker-ID via uw smartphone-app Bosch eBike Connect of direct op www.eBike-Connect.com aanmaken. Voer de voor de registratie noodzakelijke gegevens in. De smartphone-app Bosch eBike Connect kunt u gratis downloaden via de App Store (voor Apple iPhones) of via de Google Play Store (voor Android-toestellen).

Verbinding van de boordcomputer met de app Bosch eBike Connect

Een verbinding met de smartphone wordt als volgt tot stand gebracht: - Start de app. - Kies het tabblad . - Kies . - Voeg Kiox toe. Nu verschijnt in de app een dienovereenkomstige aanwijzing dat op de boordcomputer de toets Fietsverlichting (3) 5 s lang ingedrukt moet worden. Druk 5 s op de toets (3). De boordcomputer activeert de Bluetooth® Low Energy-verbinding automatisch en gaat naar de pairing-modus. Volg de instructies op het beeldscherm. Als de pairing-procedure is afgesloten, worden de gebruikersgegevens gesynchroniseerd. Aanwijzing: De Bluetooth®-verbinding hoeft niet met de hand geactiveerd te worden.

Activiteiten volgen

Om activiteiten te registreren, is een registratie of aanmelding in het eBike-Connect-portal of de eBike-Connect-app nodig. Voor de registratie van activiteiten moet u het opslaan van locatiegegevens in het portal of in de app accepteren. Alleen dan worden uw activiteiten in het portal en in de app weergegeven. Een registratie van de positie gebeurt alleen, wanneer de boordcomputer met de eBike-Connect-app is verbonden.

eShift (optioneel)

Onder eShift verstaat men de integratie van elektronische schakelsystemen in het eBike-systeem. De eShift-componenten zijn door de fabrikant elektrisch met de aandrijfeenheid verbonden. De bediening van de elektronische schakelsystemen is beschreven in een eigen gebruiksaanwijzing.

eSuspension (optie)

Onder eSuspension verstaat men de integratie van elektronische dempings- en veringselementen in het eBike-systeem. Via het Snelmenu kunnen voorgedefinieerde instellingen voor het eSuspension-systeem gekozen worden. Details over de instellungen vindt u in de gebruiksaanwijzing van de eSuspension-fabrikant. eSuspension is alleen samen met de boordcomputer Kiox beschikbaar en in combinatie met de aandrijfeenheden BDU450 CX, BDU480 CX en BDU490P mogelijk.

ABS - antiblokkeersysteem (optie)

Als de fiets is uitgerust met een Bosch eBike-ABS dat niet over een extern controlelampje beschikt, dan wordt het controlelampje bij de systeemstart en bij een fout op het display van de Kiox weergegeven. Details over ABS en de werkwijze vindt u in de ABS-gebruiksaanwijzing.

Lock (premiumfunctie)

De Lock-functie kan in de van de eBike-Connect-app gekocht worden. Na het inschakelen van de Lock-functie is door het verwijderen van de boordcomputer de ondersteuning van de eBike-aandrijfeenheid gedeactiveerd. Een activering is dan alleen met de bij de eBike horende boordcomputer mogelijk. Een gedetailleerde handleiding hiervoor vindt u in de online- gebruiksaanwijzing op www.Bosch-eBike.com/Kiox-manual.

Software-updates

Software-updates worden op de achtergrond van de app naar de boordcomputer overgebracht, zodra de app met de boordcomputer is verbonden. Als een update helemaal is overgebracht, dan wordt dit drie keer bij een nieuwe start van de boordcomputer aangegeven. Of u kunt onder controlleren of een update beschikbaar is.

Energievoorziening van externe apparaten via USB-aansluiting

Met behulp van de USB-aansluiting kunnen de meeste toestellen waarbij energievoorziening via USB mogelijk is (bijv. diverse mobiele telefoons), gebruikt of opgeladen worden. Voorwaarde voor het opladen is dat de boordcomputer en een voldoende geladen accu in de eBike geplaatst zijn. Open het beschermkapje (17) van de USB-aansluiting op de boordcomputer. Verbind de USB-aansluiting van het externe toestel via de USB-laadkabel micro A – micro B (verkrijgbaar bij uw Bosch eBike-dealer) met de USB-bus (6) op de boordcomputer. Na het loskoppelen van de verbruiker moet de USB-aansluiting weer zorgvuldig afgesloten worden met het beschermkapje (17). Een USB-verbinding is geen waterdichte steekverbinding. Bij fietsen in de regen mag geen extern toestel aangesloten zijn en de USB-aansluiting moet met het beschermkapje (17) helemaal afgesloten zijn. Let op: Aangesloten verbruikers kunnen het bereik van de eBike nadelig beïnvloeden.

Aanduidingen en instellingen van de boordcomputer

Aanwijzing: Alle weergaven en teksten van de gebruikersinterface op de volgende pagina's komen overeen met de vrijgavestand van de software. Na een software-update kan het zijn dat de weergaven en/of teksten van de gebruikersinterface iets veranderen.

Bedieningslogica

Met de toetsen < (10) en > (8) kunnen de diverse schermen met de informatie van de rijwaarden ook tijdens het rijden bereikt worden. Zo kunnen beide handen tijdens het rijden aan het stuur blijven. Met de toetsen + (12) en - (11) kunt u het ondersteuningsniveau verhogen of verlagen. De die via het Statusscherm bereikbaar zijn, kunnen tijdens het rijden niet aangepast worden. Met de keuzetoets (9) kunt u de volgende functies uitvoeren: - U krijgt tijdens het rijden toegang tot het snelmenu. - U kunt stilstaand in het Statusscherm het instellingsmenu opvragen. - U kunt waarden en informatieve aanwijzingen bevestigen. - U kunt een dialoog verlaten. Als de boordcomputer uit zijn houder genomen en niet uitgeschakeld wordt, dan wordt informatie over de laatst gereden route evenals statusinformatie achtereenvolgens in een lus weergegeven. Wanneer na het verwijderen uit de houder geen toets bediend wordt, dan wordt de boordcomputer na 1 minuut uitgeschakeld.

Schermvolgorde

Wanneer de boordcomputer in zijn houder is geplaatst, kunt u de volgende schermen achtereenvolgens opvragen: 1. Startscherm 2. Tijd en bereik 3. Afstand en rijtijd 4. Vermogen en trapfrequentie 5. Gemiddelde snelheid en maximale snelheid 6. Afstand, bereik, vermogen en hartfrequentie 7. Hartfrequentie 8. Calorieverbruik en totale afstand 9. Statusscherm

Startscherm

Zodra u de ingeschakelde boordcomputer in de houder plaatst, verschijnt het startscherm.

b a 12:58 TURBOOD 82% km/h c d e j i h 24,3 f g

a Aanduiding tijd/snelheid b Aanduiding ondersteuningsniveau c Aanduiding rijlicht d Accu-oplaadaanduiding eBike-accu e Aanduiding snelheidseenheid ^4 f Snelheid g Oriëntatiebalk h Motorvermogen i Eigen trapvermogen j Gemiddelde snelheid k Vermogensevaluatie A) Kan via het statusscherm gewijzigd worden. De aanduidingen a...d vormen de statusbalk en verschijnen op elk scherm. Als op het scherm zelf al de snelheid weergegeven wordt, dan wisselt de aanduiding a naar de actuele tijd in uren en minuten. In de statusbalk verschijnen: - Snelheid/tijd: de actuele snelheid in km/h of mph resp. de actuele tijd - Ondersteuningsniveau: aanduiding van de actueel gekozen ondersteuning in een kleurcodering - Licht: een symbool voor het ingeschakelde licht - Laadtoestand eBike-accu: een procentuele aanduiding van de actuele laadtoestand In de vermogensevaluatie k krijgt u de huidige snelheid (witte balk) in verhouding tot uw gemiddelde snelheid j grafisch te zien. Via de grafische weergave kunt u direct zien of uw huidige snelheid zich boven of onder uw gemiddelde waarde bevindt (links van de zwarte streep = onder gemiddelde waarde; rechts van de zwarte streep = boven de gemiddelde waarde). Via de oriëntatiebalk g kunt u zien op welk scherm u zich bevindt. Uw huidige scherm wordt geaccentueerd weergegeven. Met de toetsen < (10) en > (8) kunt u verdere schermen aansturen. Vanuit het eerste startscherm bereikt u het statusscherm via de toets < (10).

Statusscherm


0.0 km Eco 81% 12:58 eBike Mobile 81% 95% Laatste syn.: 01.01.2019 Instellingen

Op het statuscherm krijgt u naast de statusbalk de actuele tijd, de laadtoestand van alle accu's van uw eBike en de laadtoestand van uw smartphone-accu te zien, als de smartphone via Bluetooth® is verbonden. Daaronder worden evt. symbolen voor de aanduiding van een geactiveerde Bluetooth®-functie of een via Bluetooth® verbonden toestel (bijv. een hartslagmeter) afgebeeld. Eveneens krijgt u de datum van de laatste synchronisatie tussen smartphone en de Kiox te zien. In het onderste gedeelte heeft u toegang tot de .

Toegang tot het instellingsmenu krijgt u via het status-scherm. De kunnen tijdens het rijden niet bereikt en aangepast worden. Met de toetsen – (11) en + (12) kunt u de gewenste instelling kiezen en deze net als eventueel verdere submenu's met de keuzetoets (9) openen. Vanuit het betreffende instellingsmenu kunt u met de toets < (10) terugbladeren naar het vorige menu. In het eerste navigatieniveau vindt u de volgende hogere ge- deeltes: - - aanwijzingen voor de registratie: Dit menupunt verschijnt alleen, wanneer u zich nog niet op eBike Connect heeft geregistreerd. - - instellingen rondom uw eBike: U kunt de tellers, zoals dagteller en gemiddelde waarden, automatisch of handmatig op „0“ laten zetten en het bereik terugzetten. U kunt de door de fabrikant vooringestelde waarde van de wielomtrek met ±5 % veranderen. Wanneer uw eBike met eShift is uitgerust, kunt u hier ook uw eShift-systeem configureren. De fietsfabrikant of fietshandelaar kan voor de servicebeurt een kilometerstand en/of een periode ten grondslag leggen. Onder krijgt u te zien, wanneer het tijd is voor een servicebeurt. Op de Bike-componentenpagina krijgt u voor de betreffende component serienummer, hardwareversie, softwareversie en andere voor de component relevante specificaties te zien. - - gegevens van de actieve gebruiker - – het in- of uitschakelen van de Bluetooth®-functie: Verbonden toestellen verschijnen. \- – een lijst met opties voor de instelling van uw boordcomputer: U kunt snelheid en afstand in kilometer of mijl, de tijd in het 12-uurs- of in het 24-uurs-formaat laten weergeven, de tijd, datum en tijdzone selecteren en de taal van uw voorkeur instellen. U kunt de Kiox terugzetten naar de fabrieksinstellingen, een software-update starten (indien beschikbaar) en kiezen uit een zwart of wit design. \- - informatie over uw Kiox: Aanwijzingen m.b.t. FAQ (veelgestelde vragen), certificeringen, contactinformatie, informatie over licenties Een gedetailleerdere beschrijving van de afzonderlijke parameters vindt u in de online-gebruiksaanwijzing op www.Bosch-eBike.com/Kiox-manual.

Snelmenu

Via het Snelmenu verschijnen geselecteerde instellingen die ook tijdens het rijden aangepast kunnen worden. De toegang tot het Snelmenu is mogelijk via de keuzetoets (9). Vanuit het Statusscherm is geen toegang mogelijk. Via het Snelmenu kunt u de volgende instellingen uitvoeren:

-

Alle gegevens bij de tot dan toe afgelegde route worden teruggezet naar nul.

-

U kunt hier de trapfrequentie instellen.

-

Hier kunt u een door de fabrikant gedefinieerde dem- pings- of veringsmodus instellen.

Aanduiding foutcode

De componenten van het eBike-systeem worden permanent automatisch gecontroleerd. Wordt een fout vastgesteld, dan verschijnt de betreffende foutcode op de boordcomputer. Afhankelijk van de aard van de fout wordt de aandrijving eventueel automatisch uitgeschakeld. Verder rijden zonder ondersteuning door de aandrijving is echter altijd mogelijk. Vóór verdere ritten moet de eBike gecontroleerd worden. ▶ Laat alle reparaties uitsluitend door een geautoriseerde rijwielhandelaar uitvoeren.

Code Oorzaak Verhelpen
410 Een of meerdere toetsen van de boordcomputer zijn geblokkeerd.	Controleer of toetsen zijn vastgeklemd, bijv. door binnengedron-gen vuil. Reinig de toetsen indien nodig.
414 Verbindingsprobleem van de bedienings-eenheid	Aansluitingen en verbindingen laten controleren
418 Een of meerdere toetsen van de bedie-ningseenheid zijn geblokkeerd.	Controleer of toetsen zijn vastgeklemd, bijv. door binnengedron-gen vuil. Reinig de toetsen indien nodig.
419 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
422 Verbindingsprobleem van aandrijfeenheid Aansluitingen en verbindingen laten controleren
423 Verbindingsprobleem van de eBike-accu Aansluitingen en verbindingen laten controleren
424 Communicatiefout van de componenten onderling	Aansluitingen en verbindingen laten controleren
426 Interne time-out fout Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer. Het is in deze fouttoe-stand niet mogelijk in het basisinstellingsmenu de wielomtrek te la-ten weergeven of aan te passen.
430 Interne accu van de boordcomputer leeg (niet bij BUI350)	Boordcomputer opladen (in de houder of via USB-aansluiting)
431 Softwareversiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
440 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
450 Interne softwarefout Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
460 Fout bij de USB-aansluiting Verwijder de kabel van de USB-aansluiting van de boordcomputer. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
490 Interne fout van de boordcomputer Boordcomputer laten controleren
500 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
502 Fout in de fietsverlichting Controleer het licht en de bijbehorende bekabeling. Start het sys- teem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
503 Fout van snelheidssensor Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
504 Manipulatie van het snelheidssignaal ge-detecteerd.	Controleer de positie van de spaakmagneet en stel deze evt. in. Controleer op manipulatie (tuning). De ondersteuning van de aan-drijving wordt verminderd.
510 Interne sensorfout Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
511 Interne fout van aandrijfeenheid Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
530 Accufout Schakel de eBike uit, verwijder de eBike-accu en plaats de eBike-accu opnieuw. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.

Code Oorzaak Verhelpen

531 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
540 Temperatuurfout De eBike bevindt zich buiten het toegestane temperatuurbereik.Schakel het eBike-systeem uit om de aandrijfeenheid naar het toegestane temperatuurbereik te laten afkoelen of opwarmen. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
550 Een niet toegestane verbruiker werd herkend.	Verwijder de verbruiker. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
580 Softwareversiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
591 Authenticatiefout Schakel het eBike-systeem uit. Verwijder de accu en plaats deze opnieuw. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
592 Incompatibele component Compatibel display plaatsen. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
593 Configuratiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
595, 596 Communicatiefout Controleer de bekabeling naar de versnelling en start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
602 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
603 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
605 Accutemperatuurfout De accu bevindt zich buiten het toegestane temperatuurbereik.Schakel het eBike-systeem uit om de accu naar het toegestane temperatuurbereik te laten afkoelen of opwarmen. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
606 Externe accufout Controleer de bekabeling. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
610 Accuspanningsfout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
620 Fout oplaadapparaat Vervang het oplaadapparaat. Neem contact op met uw Bosch eBike-dealer.
640 Interne accufout Start het systeem opnieuw. Als het probleem blijft bestaan, neemdan contact op met uw Bosch eBike-dealer.
655 Meervoudige accufout Schakel het eBike-systeem uit. Verwijder de accu en plaats deze opnieuw. Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
656 Softwareversiefout Neem contact op met uw Bosch eBike-dealer, zodat hij een software-update uitvoert.
7xx Fout bij componenten van derden Neem goed nota van de informatie in de gebruiksaanwijzing van de betreffende fabrikant van de componenten.
800 Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
810 Ongeldige signalen bij de wielsnelheids-sensor	Neem contact op met uw Bosch eBike-dealer.
820 Fout bij kabel naar de voorste wielsnel-heidssensor	Neem contact op met uw Bosch eBike-dealer.

Code Oorzaak Verhelpen
821 ... 826	Ongeldige signalen bij de voorste wielsnelheidssensorSensorschijf mogelijk niet aanwezig, defect of verkeerd gemonteerd; duidelijk verschillende banddiameters voorwiel en achterwiel; extreme rijsituatie, bijv. rijden op het achterwiel	Start het systeem opnieuw en maak ten minste 2 minuten lang een proefrit. Het ABS-controlelampje moet uitgaan. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
830	Fout bij kabel naar de achterste wielsnelheidssensor	Neem contact op met uw Bosch eBike-dealer.
831833 ... 835	Ongeldige signalen bij de achterste wielsnelheidssensorSensorschijf mogelijk niet aanwezig, defect of verkeerd gemonteerd; duidelijk verschillende banddiameters voorwiel en achterwiel; extreme rijsituatie, bijv. rijden op het achterwiel	Start het systeem opnieuw en maak ten minste 2 minuten lang een proefrit. Het ABS-controlelampje moet uitgaan. Als het probleum blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
840	Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
850	Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
860, 861	Fout van de spanningsvoorziening Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
870, 871880883 ... 885	Communicatiefout Start het systeem opnieuw. Als het probleem blijft bestaan, neem dan contact op met uw Bosch eBike-dealer.
889	Interne ABS-fout Neem contact op met uw Bosch eBike-dealer.
890	ABS-controlelampje is defect of ont-breekt; ABS functioneert mogelijk niet.	Neem contact op met uw Bosch eBike-dealer.
Geen aanduiding	Interne fout van de boordcomputer Herstart uw eBike-systeem door dit uit en opnieuw in te schakelen.

Onderhoud en service

Onderhoud en reiniging

Alle componenten mogen niet met water onder druk gereinigd worden. Houd het beeldscherm van uw boordcomputer schoon. Bij verontreinigingen kan zich een onjuiste helderheidsherkenning voordoen. Gebruik voor de reiniging van uw boordcomputer een zachte, alleen met water bevochtigde doek. Gebruik geen reinigingsmiddelen. Laat uw eBike-systeem minstens één keer per jaar technisch controleren (o.a. mechanisme, actualiteit van de systeem-software). Bovendien kan de rijwielhandelaar voor de servicebeurt een kilometerstand en/of een periode ten grondslag leggen. In dit geval zal de boordcomputer telkens na het inschakelen laten zien wanneer het tijd is voor de volgende servicebeurt. Neem voor service of reparaties aan de eBike contact op met een erkende rijwielhandel. ▶ Laat alle reparaties uitsluitend door een geautoriseerde rijwielhandelaar uitvoeren.

Klantenservice en gebruiksadvies

Neem bij alle vragen over het eBike-systeem en zijn componenten contact op met een erkende rijwielhandel. Contactgegevens van erkende rijwielhandels vindt u op de internetpagina www.bosch-ebike.com.

Vervoer

Wanneer u uw eBike buiten uw auto, bijv. op een fietsdrager, meeneemt, verwijder dan de boordcomputer en de eBike-accu om beschadigingen te vermijden.

Afvalverwijdering

 Aandrijfeenheid, boordcomputer incl. bedie- ningseenheid, accu, snelheidssensor, accesso- res en verpakkingen moeten op een milieu- vriendelijke manier gerecycled worden. Gooi eBikes en hun componenten niet bij het huisvuil!  Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische apparaten en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled. Geef niet meer te gebruiken Bosch eBike-componenten af bij een erkende rijwielhandel. Wijzigingen voorbehouden.

Sikkerhedsinstrukser

 Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til fremtidig brug.

Det i brugsanvisningen anvendte begreb akku vedrører alle originale Bosch eBike-akkuer. Lad dig ikke aflede af visningen på cykelcomputeren. Hvis du ikke koncentrerer dig 100 % om trafikken, risikerer du at blive involveret i en ulykke. Hvis du ønsker at foretage indtastninger i din cykelcomputer ud over understøtningsniveauet, skal du standse og indtaste de pågældende data. Indstil displayets lysstyrke, så du let kan se de vigtigste oplysninger som f.eks. hastighed eller adverselssymboler. En forkert indstillet displaylysstyrke kan føre til farlige situationer. - Åbn ikke cykelcomputeren. Cykelcomputeren kan ødelægges ved åbning, hvorved garantikravet bortfalder. Brug ikke cykelcomputeren som håndtag. Hvis du løfter eBiken i cykelcomputeren, kan du beskadige cykelcomputeren irreparabelt. Stil ikke cyklen omvendt på styret og sadlen, hvis cykelcomputeren eller dens holder rager op over styret. Cykelcomputeren eller holderen kan beskadiges irreparabelt. Tag også cykelcomputeren af før fastspænding af cyklen i en montageholder for at undgå, at cykelcomputeren falder af eller beskadiges. Forsigtig! Ved anvendelse af cykelcomputeren med Bluetooth® og/eller WiFi kan der opstå fejl i andre enheder og anlæg, fly og medicinsk udstyr (f.eks. pacemakere, høreapparater. Samtidig kan det ikke fuldstændig udelukkes, at der kan ske skade på mennesker og dyr i nærheden. Brug ikke cykelcomputeren med Bluetooth® i nærheden af medicinsk udstyr, tankstationer, kemiske anlæg, områder med eksplosionsfare og i sprægningsområder. Brug ikke cykelcomputeren med Bluetooth® i fly. Undgå at bruge værktøjet i umiddelbar nærhed af kroppen i længere tid ad gangen. Bluetooth®-mærket og symbolerne (logoerne) er registrerede varemærker tilhørende Bluetooth SIG, Inc. Enhver brug af disse mærker/symboler, som Bosch eBike Systems foretager, sker under licens. Cykelcomputeren er udstyret med et trådløst interface. Der kan være lokale driftsbegrænsninger i f.eks.fly eller på sygehuse.

Databeskyttelse

Hvis cykelcomputeren i tilfælde af service sendes til Bosch Service, overføres de data, der evt. er lagret på enheden, muligvis til Bosch.

Produkt- og ydelsesbeskrivelse

Beregnet anvendelse

Cykelcomputeren Kiox er beregnet til styring af et Bosch eBike-system samt visning af køredata. For at kunne bruge cykelcomputeren Kiox i fuldt omfang kræves en kompatibel smartphone med eBike-Connect-appen (fås i App Store eller hos Google Play Store) samt en registrering på eBike-Connect-portalen (www.ebike-connect.com).

Illustrerede komponenter

Nummereringen af de afbildede komponenter vedrører illustrationerne på grafiksiderne i begyndelsen af vejledningen. (1) Cykelcomputer (2) Display (3) Tast til cykellys (4) Tænd/sluk-tast cykelcomputer (5) Holder til cykelcomputer (6) USB-tilslutning (7) Betjeningsenhed (8) Tasten Blad frem/til højre > (9) Valgtast (10) Tasten Blad tilbage/til venstre < (11) Tasten Sænk understøtning -/ tasten Blad nedad (12) Tasten Forøg understøtning +/ tasten Blad opad (13) Tasten Skubbehjælp (14) Kontakter til drivenheden (15) Blokeringsskrue cykelcomputer (16) Styresætskrue (17) Beskyttelseskappe USB-tilslutning ^A) (18) Magnetholder (19) Holder til betjeningsenhed A) fås som reservedel Tekniske data

Cykelcomputer Kiox
Produktkode BUI330
Ladestrøm USB-tilslutning maks. ^A)	mA	1000
Ladespænding USB-tilslut-ning	V	5
USB-ladekabel ^B)		1 270 016 360
Driftstemperatur °C -5 ... +40
Ladetemperatur °C 0 ... +40
Opbevaringstemperatur °C +10 ... +40
Lithium-ion-akku intern V	mAh	3,7230
Kapslingsklasse ^C)		IP x7
Vægt, ca. g 60
Bluetooth ^ Low Energy
- Frekvens MHz 2400-2480
- Sendeeffekt mW < 10

A) ved en omgivelsestemperatur <25 °C B) Medfølger ikke som standard C) ved lukket USB-afdækning

Overensstemmelseserklæring

Hermed erklærer Robert Bosch GmbH, Bosch eBike Systems, at det trådløse anlæg type Kiox er i overensstemmelse med direktiv 2014/53/EU. Den fuldstændige tekst i EU-overensstemmelseserklæringen er tilgængelig under følgende internetadresse: https://www.ebike-connect.com/conformity.

Montering

Isætning og udtagning af cykelcomputer (se billede A)

Sæt først Kiox med den nederste del mod holderen (5), og vip den let fremad, til cykelcomputeren mærkbart er fikseret i magnetholderen. Ved udtagning skal du tage fat i cykelcomputerens øverste ende og trække den mod dig selv, til den løsnes fra magnetholderen.

▶ Når du parkerer eBiken, skal du fjerne cykelcomputeren.

Det er muligt at sikre cykelcomputeren i holderen, så den ikke kan fjernes. Dette gøres ved at løsne styresætskruen (16) så meget, at holderen til Kiox kan svinges sideværts. Indsæt cykelcomputeren i holderen. Skru blokeringsskruen (M3, 6 mm lang) ind i det dertil beregnede gevind i cykelcomputeren nedefra (ved anvendelse af en længere skrue kan cykelcomputeren beskadiges). Sving holderen tilbage igen, og spænd styresætskruen iht. producentens oplysninger.

Brug

Før første ibrugtagning

Kiox udleveres med delvis opladet akku. Før den bruges første gang, skal denne akku oplades i mindst 1 time via USB-tilslutningen (se "Energiforsyning af cykelcomputeren", Side Dansk – 3) eller via eBike-systemet. Betjeningsenheden bør være anbragt, så tasterne står næsten lodret i forhold til styret. Ved den første ibrugtagning vises først sprogvalget, og derefter kan du via menupunktet få forklaret væsentlige funktioner og visninger. Menupunktet kan også aktiveres senere via → .

Valg af systemindstillinger

Isæt cykelcomputeren i holderen, og gå frem på følgende måde, mens cyklen står stille: Gå hen til den første visning på statuskærmen (med tasten < (10) på betjeningsenheden), og åbn med valgtasten. Med tasterne – (11) og + (12) kan du vælge den ønskede indstilling og åbne denne samt eventuelle mere vidtgående undermenuer med valgtasten (9). Fra den pågældende indstillingsmenu kan du med tasten < (10) blade tilbage til den foregående menu. Under kan du foretage følgende indstillinger: - - - - <24-t. format (24-timersformat)> - - - -

Ibrugtagning af eBike-system

Forudsætninger

eBike-systemet kan kun aktiveres, när følgende forudsætninger er opfyldt: - En tilstrækkeligt opladet eBike-akku er indsat (se brugs-anvisning til akkuen). - Cykelcomputeren er indsat rigtigt i holderen.

Til-/frakobling af eBike-System

For tilkobling af eBike-systemet har du følgende muligheder: - Tryk med indsat cykelcomputer og indsat eBike-akku en gang kort på cykelcomputerens tænd/sluk-tast (4). - Tryk med indsat cykelcomputer på eBike-akkuens tænd/sluk-tast (der findes specielle løsninger fra cykelproducenter, hvor der ikke er adgang til akkuens tænd/sluk-tast; se brugsanvisning til akkuen). Drevet aktiveres, så snart du træder i pedalerne (undtagen i funktionen skubbehjælp eller i understøtningsniveauet OFF). Motoreffekten retter sig efter det indstillede understøtningsniveau på cykelcomputeren. Så snart du i normal funktion holder op med at træde i pedalerne, eller så snart du har nået en hastighed på 25/45 km/h, frakobles understøtningen fra eBike-drevet. Drevet aktiveres automatisk igen, så snart du træder i pedalerne, og hastigheden ligger under 25/45 km/h. For frakobling af eBike-systemet har du følgende muligheder: - Tryk kort på cykelcomputerens tænd/sluk-tast (4). – Sluk eBike-akkuen på dens tænd/sluk-tast (der findes løsninger fra enkelte cykelproducenter, hvor der ikke er adgang til akkuens tænd/sluk-tast; se driftsvejledning fra cykelproducenten). - Tag cykelcomputeren ud af holderen. Hvis der i ca. 10 minutter ikke rekvireres ydelse fra eBike-drevet (f.eks. fordi eBiken står stille), og der ikke trykkes på en knap på eBikens cykelcomputer eller betjeningsenhed, slukkes eBike-systemet og dermed også akkuen automatisk for at spare energi.

Energiforsyning af cykelcomputeren

Når cykelcomputeren sidder i holderen (5), der er sat en tilstrækkeligt opladet eBike-akku i eBiken, og eBike-systemet er tændt, forsynes og oplades cykelcomputerens akku med energi fra eBike-akkuen. Tages cykelcomputeren ud af holderen (5), sker energiforsyningen via cykelcomputerens akku. Er cykelcomputerakkuen svag, vises der en advarselsmeddelelse på displayet. For at oplade cykelcomputerakkuen skal du indsætte cykelcomputeren i holderen (5) igen. Bemærk, at eBike-systemet slukkes automatisk efter 10 minutter uden aktivering, hvis du ikke er i gang med at oplade eBike-akkuen. I så fald afsluttes også opladningen af cykelcomputerakkuen. Du kan også oplade cykelcomputeren via USB-tilslutningen (6). Dette gør du ved at åbne beskyttelseskappen (17). Forbind cykelcomputerens USB-bøsning via et micro-USB-kabel med en gængs USB-lader (ikke i standardleveringsomfang) eller USB-porten på en computer (maks. 5 V ladespænding; maks. 500 mA ladestrøm). Tages cykelcomputeren ud af holderen (5), er alle værdier vedrørende funktionerne stadig lagret og vises fortløbende. Uden en ny opladning af Kiox-akkuen bevares dato og klokkeslæt i maksimalt 6 måneder. Efter genindkobling indstilles dato og klokkeslæt på ny, hvis der er en Bluetooth®-forbindelse til appen og en vellykket GPS-lokalisering på smartphonen. Bemærk: Kiox oplades kun i tændt tilstand. Bemærk: Hvis Kiox slukkes under opladningen med USB-kabel, kan Kiox først tændes igen, när USB-kablet er trukket ud. Bemærk: For at opnå en maksimal levetid for cykelcomputerakkuen bør cykelcomputerakkuen genoplades i en time hver sjette måned.

Akku-ladetilstandsindikator

eBike-akkuens ladetilstandsvisning d (se "Startskærm", Side Dansk – 6) kan aflæses på statuskærmen og i statuslinjen. eBike-akkuens ladetilstand kan også aflæses på lysdioderne på selve eBike-akkuen. Farve på visning Forklaring

Hvid eBike-akkuen er over 30 % opladet.
Gul eBike-akkuen er mellem	15 % og 30 % opladet.
Rød eBike-akkuen er mellem 0 % og 15 % opladet.
Rød + ! Kapaciteten til understøtning af fremdriften er brugt op, og understøtningen frakobles. Den resterende kapacitet stilles til rådighed for cykelbelysningen og cykelcomputeren.

Oplades eBike-akkuen på cyklen, vises en tilsvarende meddelelse. Tages cykelcomputeren ud af holderen (5), vil den senest vi- ste akku-ladetilstand være lagret.

Opbevaringstilstand/nulstilling af Kiox

Betjeningscomputeren har en strømsparende opbevaringstilstand, der begrænser afladningen af den interne akku til et minimum. Herved går dato og klokkeslæt tabt. Denne tilstand kan udløses ved konstant tryk (mindst 8 sek.) på cykelcomputerens tænd-/sluk-tast (4). Hvis cykelcomputeren ikke starter ved et kort tryk på tænd-/sluk-tasten (4), er cykelcomputeren i opbevaringstilstand. Ved at trykke på tænd-/sluk-tasten (4) i mindst 2 sek. kan du afslutte opbevaringstilstanden igen. Cykelcomputeren registrerer, om den befinder sig i en fuldt funktionsdygtig tilstand. Når du i fuldt funktionsdygtig tilstand trykker på tænd-/sluk-tasten (4) i mindst 8 sek., skifter cykelcomputeren til opbevaringstilstand. Hvis Kiox mod forventning ikke befinder sig i en fuldt funktionsdygtig tilstand, og den ikke mere kan betjenes, medfører det konstante tryk (mindst 8 sek.) på tænd-/sluk-tasten (4) en nulstilling. Efter nulstillingen genstartes cykelcomputeren automatisk efter ca. 5 sek. Hvis Kiox ikke genstartes, skal du trykke på tænd-/sluk-tasten (4) i 2 sek. For at nulstille Kiox til fabriksindstillingerne skal du vælge → . Herved går alle brugerdata tabt.

Indstilling af understøtningsniveau

Du kan på betjeningsenheden (7) indstille, hvor meget eBike-drevet skal understøtte dig, når du træder i pedalerne. Understøtningsniveauet kan til enhver tid ændres, også under kørsel. Bemærk: I enkelte udførelser er det muligt, at understøtningsniveauet er forindstillet og ikke kan ændres. Det er også muligt, at der kan vælges mellem færre understøtningsniveauer end angivet her. Følgende understøtningsniveauer står maksimalt til rådighed: - OFF: Motorunderstøtningen er slået fra, og eBiken kan kun bevæges frem ved at træde i pedalerne som på en normal cykel. Skubbehjælpen kan ikke aktiveres i dette understøtningsniveau. - ECO: god understøtning ved maksimal effektivitet, for maksimal rækkevidde - TOUR: ensartet understøtning, til ture med stor række-vidde - SPORT/eMTB: SPORT: kraftfuld understøtning, til sportslig kørsel på ku- perede strækninger samt til bytrafik eMTB: optimal understøtning i alle typer terræn, sportslig start, forbedret dynamik, maksimal ydeevne (eMTB fås kun i kombination med drivenhederne BDU250P CX, BDU365, BDU450 CX og BDU480 CX. I givet fald kræves en softwareopdatering.) \- TURBO: maksimal understøtning op til høje trædefrekvenser, til sportslig kørsel For at forøge understøtningsniveauet skal du trykke på ta- sten + (12) på betjeningsenheden en eller flere gange, indtil det ønskede understøtningsniveau ses på visningen, og for at sænke trykker du på tasten - (11). Den rekvirerede motoreffekt ses i visningen h (se "Startskærm", Side Dansk – 6). Den maksimale motoreffekt afhænger af det valgte understøtningsniveau. Tages cykelcomputeren ud af holderen (5), vil det senest viste understøtningsniveau være lagret.

Til-/frakobling af skubbehjælp

Skubbehjælpen kan gøre det lettere for dig at skubbe eBi- ken. Hastigheden i denne funktion afhænger af det valgte gear og kan komme op på maks. 6 km/h. Jo lavere det valgte gear er, desto mindre er hastigheden i funktionen skubbehjælp (ved fuld ydelse). ▶ Funktionen "skubbehjælp" må udelukkende anvendes ved skubning af eBiken. Hvis eBikens hjul ikke har kontakt med underlaget, när skubbehjælpen anvendes, er der fare for personskader. For at aktivere skubbehjælpen skal du trykke kort på tasten WALK på din cykelcomputer. Efter aktiveringen trykker du på tasten + inden for 3 sek. og holder den nede. eBikens drev tilkobles. Bemærk: Skubbehjælpen kan ikke aktiveres i understøtningsniveauet OFF. Skubbehjælpen frakobles, når en af følgende hændelser indtræffer: - Du slipper tasten +, – eBikens hjul blokeres (f.eks. hvis man bremser eller støder på en forhindring), - hastigheden overskrider 6 km/h. Skubbehjælpens funktionsmåde er omfattet af landespecifikke bestemmelser og kan derfor afvige fra ovennævnte beskrivelse eller være deaktiveret.

Tænd/sluk af cykelbelysning

I den udførelse, hvor kørelyset fødes via eBike-systemet, kan du via cykelcomputeren med knappen Cykellys (3) samtidig tænde og slukke forlys og baglys. Kontrollér altid cykelbelysningens funktion, før du begynder at køre. Ved tændt lys begynder visningen Kørelys c (se "Startskærm", Side Dansk – 6) at lyse i statuslinjen på displayet. Tænding og slukning af cykelbelysningen har ingen indflydelse på displayets baggrundsbelysning.

Oprettelse af en brugeridentifikation

For at kunne udnytte alle betjeningssystemets funktioner skal du registrere dig online. Via en brugeridentifikation kan du bl.a. analysere dine køredata og ruter. Du kan oprette en brugeridentifikation via din smartphone-app Bosch eBike Connect eller direkte via www.eBike-Connect.com. Indtast de data, der er nødvendi-ge til registreringen. Du kan downloade smartphone-appen Bosch eBike Connect gratis via App Store (til Apple iPhones) eller via Google Play Store (til Android-enheder).

Forbindelse mellem cykelcomputeren og appen Bosch eBike Connect

En forbindelse til smartphonen oprettes på følgende måde: – Start appen. \- Vælg fanen . \- Vælg . \- Tilføj Kiox. Nu vises der i appen en tilsvarende henvisning om, at der på cykelcomputeren skal trykkes på tasten Cykellys (3) i 5 sek. Tryk på tasten (3) i 5 sek. Cykelcomputeren aktiverer automatisk Bluetooth® Low Energy-forbindelse og skifter til parring-tilstanden. Følg anvisningerne på skærmen. Når parringen er afsluttet, synkroniseres brugerdataene. Bemærk: Bluetooth®-forbindelsen skal ikke aktiveres manuelt.

Aktivitetssporing

For at registrere aktiviteter kræves en registrering/tilmelding i eBike-Connect-portalen eller eBike-Connect-appen. Registrering af aktiviteter kræver, at du accepterer lagring af lokationsdata i portalen/appen. Dette er en forudsætning for, at dine aktiviteter vises i portalen og i appen. En registrering af positionen sker kun, hvis cykelcomputeren er forbundet med eBike-Connect-appen.

eShift (tilvalg)

Ved eShift forstås integration af elektroniske skiftesystemer i eBike-systemet. eShift-komponenterne er af producenten forbundet elektrisk med drivenheden. Betjeningen af de elektroniske skiftesystemer er beskrevet i en separat brugs-anvisning.

eSuspension (tilvalg)

Ved eSuspension forstås integrering af elektroniske dæmpnings- og affjedringselementer i eBike-systemet. Via Hurtig-menu kan man vælge fordefinerede indstillinger for eSuspension-systemet. Detaljer til indstillingerne finder du i eSuspension-producentens driftsvejledning. eSuspension er kun muligt sammen med cykelcomputeren Kiox og i kombination med drivenhederne BDU450 CX, BDU480 CX og BDU490P.

ABS - antiblokeringssystem (tilvalg)

Hvis cyklen er udstyret med en Bosch-eBike-ABS, som ikke har en ekstern kontrollampe, vises kontrollampen ved systemstart og i tilfælde af fejl på displayet til Kiox. Nærmere oplysninger om ABS og funktionsmåden finder du i ABS-driftsvejledningen.

Lock (premiumfunktion)

Lock-funktionen kan erhverves i eBike-Connect-appens . Efter tilkobling af Lock-funktionen er eBike-driven-hedens understøtning deaktiveret ved aftrækning af cy-kelcomputeren. En aktivering er herefter kun mulig med den cykelcomputer, der hører til eBiken. En detaljeret vejledning hertil finder du i online-brugsan-visningen under www.Bosch-eBike.com/Kiox-manual.

Softwareopdateringer

Softwareopdateringer overføres i baggrunden fra appen til cykelcomputeren, så snart appen er forbundet med cykelcomputeren. Når overførslen af en opdatering er gennemført helt, vises dette tre gange ved genstart af cykelcomputeren. Alternativt kan du under kontrollere, om der foreligger en opdatering.

Energiforsyning af eksterne enheder via USB-tilslutning

Ved hjælp af USB-tilslutning kan de fleste enheder, som kan forsynes med energi via USB (f.eks. diverse mobiltelefoner), benyttes og/eller oplades. En forudsætning for opladningen er, at cykelcomputeren og en tilstrækkeligt opladet akku er indsat i eBiken. Åbn beskyttelseskappen (17) til USB-tilslutningen på cykelcomputeren. Forbind den eksterne enheds USB-tilslutning via USB-ladekablet Micro A-Micro B (fås hos din Bosch-eBike-forhandler) med USB-bøsningen (6) på cykelcomputeren. Efter afbrydelse af forbrugeren skal USB-porten igen lukkes omhyggeligt med beskyttelseskappen (17). En USB-forbindelse er ikke en vandtæt stikforbindelse. Ved kørsel i regn må der ikke være tilsluttet en ekstern enhed, og USB-tilslutningen skal være helt lukket med beskyttelseskappen (17). Bemærk: Tilsluttede forbrugere kan forringe eBikens række-vidde.

Cykelcomputerens visninger og indstillinger

Bemærk: Alle overfladevisninger og overfladetekster på de følgende sider svarer til softwares aktuelle frigivelsesni-veau. Efter en softwareopdatering kan det forekomme, at overfladevisninger og/eller overfladetekster ændres en smule.

Betjeningslogik

Med tasterne < (10) og > (8) kan de forskellige skærme med informationer om køreværdier også tilgås under kørsel. Så kan man holde begge hænder på styret, mens man cykler. Med tasterne + (12) og - (11) kan du forøge/sænke understøtningsniveauet. De , som er tilgængelige via Statusoversigt, kan ikke tilpasses under kørsel. Med valgtasten (9) kan du udføre følgende funktioner: - Du får adgang til hurtigmenuen under kørsel. - Mens cyklen holder stille, kan du på Statusoversigt åbne indstillingsmenuen. - Du kan bekræfte værdier og informationsanvisninger. - Du kan forlade en dialog. Hvis cykelcomputeren tages ud af sin holder og ikke slukkes, vises informationer om den sidst kørte strækning samt statusinformationer efter hinanden i en sløjfe. Hvis der ikke trykkes på nogen tast efter udtagning fra holderen, slukkes cykelcomputeren efter 1 minut.

Skærm-rækkefølge

Når cykelcomputeren er indsat i sin holder, kan du hente følgende visninger efter hinanden: 1. Startskærm 2. Klokkeslæt og rækkevidde 3. Strækning og køretid 4. Ydelse og kadence 5. Gennemsnitlig hastighed og maksimal hastighed 6. Strækning, rækkevidde, ydelse og hjertefrekvens 7. Hjertefrekvens 8. Kalorieforbrug og samlet strækning 9. Statusskærm

Startskærm

Så snart du sætter den tændte cykelcomputer i holderen, vises startskærmen.

b a 12:58 TURBOOD 82% km/h c d e j i h 24,3 f g

a Visning klokkeslæt/hastighed b Visning understøtningsniveau c Visning kørelys d Akku-ladetilstandsvisning eBike-akku e Visning hastighedsenhed ^A) f Hastighed g Orienteringslinje h Motoreffekt i Egen ydelse j Gennemsnitshastighed k Effektanalyse A) Kan ændres via statusskærmen . Visningerne a...d udgør statuslinjen og vises på hver skærm. Hvis hastigheden allerede vises på selve skærmen, skifter visningen a til det aktuelle klokkeslæt i timer og minutter. I statuslinjen vises følgende: - Hastighed/klokkeslæt: Den aktuelle hastighed i km/h eller mph/aktuelt klokkeslæt - Understøtningsniveau: Visning af den aktuelt valgte understøtning med farvet kodning - Lys: Et symbol for det tændte lys - Ladetilstand eBike-akku: En procentuel visning af den aktuelle ladetilstand I effektanalysen k får du en grafisk visning af din øjeblikkelige hastighed (hvid bjælke) i forhold til din gennemsnitshastighed j. Via grafikken kan du direkte se, om din øjeblikkelige hastighed ligger over eller under din gennemsnitsværdi (til venstre for sort streg = under gennemsnitsværdi; til højre for sort streg = over gennemsnitsværdi). Via orienteringslinjen g kan du se, på hvilken skærm du befinder dig. Din øjeblikkelige skærm vises fremhævet. Med tasterne < (10) og > (8) kan du gå til andre skærme. Fra den første startskærm kommer du til statusskærmen via tasten < (10).

Statusoversigt


0.0 km ECO 81% 12:58 eBike Mobile 81% 95% Sidste syn.: 01.01.2019 Indstillinger

På statuskærmen får du ved siden af statuslinjen vist det aktuelle klokkeslæt, ladetilstanden for alle din eBikes akkuer og ladetilstanden for dit smartphone-batteri, hvis din smartphone er forbundet via Bluetooth®. Nedenunder ses evt. symboler til visning af en aktiveret Bluetooth®-funktion eller en via Bluetooth® forbundet enhed (f.eks. en hjertefrekvensmåler). På samme måde vi- ses datoen for seneste synkronisering mellem smartphone og Kiox. I det nederste område har du adgang til .

Adgang til indstillingsmenuen får du via statusskærmen. kan ikke tilgås og tilpasses, mens du kører. Med tasterne – (11) og + (12) kan du vælge den ønskede indstilling og åbne denne samt eventuelle mere vidtgående undermenuer med valgtasten (9). Fra den pågældende indstillingsmenu kan du med tasten < (10) blade tilbage til den foregående menu. I det første navigationsniveau finder du følgende overordne- de områder: - - Henvisninger til registreringen: Dette menupunkt vises kun, hvis du endnu ikke har regi- streret dig på eBike Connect. - – indstillinger omkring din eBike: Du kan automatisk eller manuelt få sat tællerne, f.eks. triptæller og gennemsnitsværdier, til "0" og nulstille rækkevidden. Du kan ændre værdien for hjulomkreds, som er forudindstillet af producenten, med ±5 %. Hvis din eBike er udstyret med eShift, kan du også konfigurere dit eShift-system her. Cykelproducenten eller cykelhandleren kan lægge antal kørte kilometer og/eller et tidsrum til grund for serviceterminen. Under får du vist, hvornår serviceterminen forfalder. På Bike-komponentsiden får du for den pågældende komponent vist serienummer, hardwareversion, softwareversion og andre data, der er relevante for komponenten. - - den aktive brugers data - – til-/frakobling af Bluetooth®-funktionen: Forbundne enheder vises. \- – en liste med muligheder for indstilling af din cykelcomputer: Du kan få vist hastighed og afstand i kilometer eller miles, klokkeslæt i 12-timers eller 24-timers format, vælge klokkeslæt, dato og tidszone og indstille dit foretrukne sprog. Du kan nulstille Kiox til fabriksindstillingerne, starte en softwareopdatering (hvis den er tilgængelig) og vælge mellem et sort og et hvidt design. \- – informationer til din Kiox: Henvisning til FAQ (ofte stillede spørgsmål), certificeringer, kontaktinformationer, informationer om licenser En detaljeret beskrivelse af de enkelte parametre finder du i online-betjeningsvejledningen under www.Bosch-eBike.com/Kiox-manual.

Hurtigmenu

Via Hurtigmenu vises udvalgte indstillinger, der også kan tilpasses under kørsel. Der er adgang til Hurtigmenu via valgtasten (9). Fra Statusoversigt er der ikke adgang. Via Hurtigmenu kan du foretage følgende indstillinger:

-

Alle data vedrørende den hidtil tilbagelagte strækning nulstilles.

-

Her kan du indstille kadencen.

-

Her kan du indstille en af forhandleren defineret dæmpnings-/affjedringstilstand.

Visning af fejlkode

eBike-systemets komponenter kontrolleres hele tiden automatisk. Hvis der konstateres en fejl, vises den pågældende fejlkode på cykelcomputeren. Afhængigt af fejlens type er det muligt, at drevet slås fra automatisk. Det er dog altid muligt at køre videre uden understøtning fra drevet. Før du kører flere ture, bør eBiken kontrolleres. ▶ Lad kun en autoriseret cykelhandler udføre reparationer.

Kode Årsag Afhjælpning
410 En eller flere af cykelcomputerens taster er blokeret.	Kontrollér, om tasterne klemmer, f.eks. fordi på grund af snavs. Rengør om nødvendigt tasterne.
414 Forbindelsesproblem for betjeningsenheden	Få kontrolleret tilslutninger og forbindelser
418 En eller flere af betjeningsenhedens taster er blokeret.	Kontrollér, om tasterne klemmer, f.eks. fordi på grund af snavs. Rengør om nødvendigt tasterne.
419 Konfigurationsfejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
422 Forbindelsesproblem for drivenheden Få kontrolleret tilslutninger og forbindelser
423 Forbindelsesproblem for eBike-akkuen Få kontrolleret tilslutninger og forbindelser
424 Kommunikationsfejl mellem komponenterne	Få kontrolleret tilslutninger og forbindelser
426 Intern tidsoverskridelsesfejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren. I denne fejltilstand er det ikke muligt at få vist eller tilpasse dækomfanget.
430 Cykelcomputerens interne akku er tom (ikke ved BUI350)	Oplad cykelcomputeren (i holderen eller via USB-tilslutning)
431 Software-versionsfejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
440 Intern fejl i drivenheden Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
450 Intern softwarefejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
460 Fejl på USB-tilslutningen Fjern kablet fra cykelcomputerens USB-tilslutning. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
490 Intern fejl i cykelcomputeren Få kontrolleret cykelcomputeren
500 Intern fejl i drivenheden Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
502 Fejl i cykelbelysningen Kontroller lyset og den tilhørende ledningsføring. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
503 Fejl ved hastighedssensoren Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
504 Manipulation af hastighedssignalet regi-streret.	Kontrollér egemagnetens position, og indstil evt. Kontrollér for manipulation (tuning). Drevets understøttelse nedsættes.
510 Intern sensorfejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
511 Intern fejl i drivenheden Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
530 Batterifejl Frakobl eBiken, tag eBike-akkuen ud, og indsæt eBike-akkuenigen. Genstart systemet. Hvis problemet fortsætter, skal du kon-takte Bosch eBike-forhandleren.
531 Konfigurationsfejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.

Kode Årsag Afhjælpning

540 Temperaturfejl eBiken befinder sig uden for det tilladte temperaturområde.
		Frakobl eBike-systemet for at lade drivenheden køle af eller varme op til det tilladte temperaturområde. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
550 En ugyldig forbruger blev registreret. Fjern forbrugeren. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
580 Software-versionsfejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
591 Autentificeringsfejl Frakobl eBike-systemet. Tag batteriet ud, og sæt det i igen. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
592 Inkompatible komponenter Anvend kompatibelt display. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
593 Konfigurationsfejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
595, 596 Kommunikationsfejl Kontrollér gearkablerne, og genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
602 Intern batterifejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
603 Intern batterifejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
605 Batteritemperaturfejl Akkuen befinder sig uden for det tilladte temperaturområde. Frakobl eBike-systemet for at lade akkuen køle af eller varme op til det tilladte temperaturområde. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
606 Ekstern batterifejl Kontroller ledningsføringen. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
610 Batterispændingsfejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
620 Fejl på lader Udskift laderen. Kontakt Bosch eBike-forhandleren.
640 Intern batterifejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
655 Batterimultifejl	Frakobl eBike-systemet. Tag batteriet ud, og sæt det i igen. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
656 Software-versionsfejl Kontakt din Bosch eBike-forhandler, så denne kan opdatere softwaren.
7xx	Fejl ved tredjepartskomponenter	Følg oplysningerne i brugsanvisningen fra den pågældende komponentproducent.
800 Intern ABS-fejl	Kontakt Bosch eBike-forhandleren.
810 Uplausible signaler på hjulhastighedssensoren		Kontakt Bosch eBike-forhandleren.
820 Fejl på ledning til den forreste hjulhastighedssensor		Kontakt Bosch eBike-forhandleren.
821 ... 826	Uplausible signaler på den forreste hjulhastighedssensor Sensorskive muligvis ikke til stede, defekt eller monteret forkert; tydelig forskel på hjuldiameter mellem forhjul og baghjul; ekstrem køresituation, f.eks. kørsel på bag-hjulet	Genstart systemet, og udfør en prøvekørsel i mindst 2 minutter. ABS-kontrollampen skal slukkes. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
Kode Årsag Afhjælpning
830 Fejl på ledning til den bageste hjulhastig-hedssensor		Kontakt Bosch eBike-forhandleren.
831833 ... 835	Uplausible signaler på den bageste hjulha-stighedssensorSensorskive muligvis ikke til stede, defekt eller monteret forkert; tydelig forskel på hjuldiameter mellem forhjul og baghjul; ek-strem køresituation, f.eks. kørsel på bag-hjulet	Genstart systemet, og udfør en prøvekørsel i mindst 2 minutter.ABS-kontrollampen skal slukkes. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
840 Intern ABS-fejl Kontakt Bosch eBike-forhandleren.
850 Intern ABS-fejl Kontakt Bosch eBike-forhandleren.
860, 861 Fejl ved spændingsforsyningen Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
870, 871880883 ... 885	Kommunikationsfejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
889 Intern ABS-fejl Kontakt Bosch eBike-forhandleren.
890 ABS-kontrollampe er defekt eller mangler;ABS er muligvis uden funktion.		Kontakt Bosch eBike-forhandleren.
Ingen visning	Intern fejl i cykelcomputeren Genstart dit eBike-system ved at slukke og tænde igen.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Ingen komponenter må rengøres med vand under tryk. Hold skærmen på din cykelcomputer ren. Ved tilsmudsning kan der registreres en forkert lysstyrke. Brug en blød klud, der kun er fugtet med vand, til rengøring af din cykelcomputer. Brug ikke rengøringsmiddel. Få udført en teknisk kontrol af dit eBike-system mindst en gang årligt (bl.a. mekanik, systemsoftwares aktualitet). Desuden kan cykelhandleren lægge antal kørte kilometer og/eller et tidsrum til grund for serviceterminen. I så fald viser cykelcomputeren den forfaldne servicetermin, hver gang den tændes. Ved behov for service eller reparation af eBiken bedes du kontakte en autoriseret cykelhandler. ▶ Lad kun en autoriseret cykelhandler udføre reparationer.

Kundeservice og anvendelsesrådgivning

Ved alle spørgsmål til eBike-systemet og dets komponenter bedes du kontakte en autoriseret cykelhandler. Kontaktdata for autoriserede cykelhandlere finder du på hjemmesiden www.bosch-ebike.com.

Transport

Når du medbringer din eBike uden for din bil, f.eks. på en cykelholder, bør du afmontere cykelcomputeren og eBike-akkuen for at undgå beskadigelser.

Bortskaffelse

 Drivenhed, cykelcomputer inkl. betjeningsenhed, akku, hastighedssensor, tilbehør og emballage skal indsamles og genbruges iht. gældende miljøforskrifter. Smid ikke eBikes og deres komponenter ud sammen med husholdningsaffaldet!  Iht. det europæiske direktiv 2012/19/EU skal kasseret el-værktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter. Kasserede Bosch eBike-komponenter bedes afleveret hos en autoriseret cykelhandler. Ret til ændringer forbeholdes.

Säkerhetsanvisningar

 Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och anvisningar.

Begreppet Batteri, som används i denna bruksanvisning avser alla original Bosch eBike-batterier. Låt dig inte distraheras av cykeldatorn. Om du inte uteslutande koncentrerar dig på trafiken riskerar du att bli inblandad i en olycka. Om du vill göra inmatningar i din färddator utöver att skifta assistansnivå bör du stanna och mata in önskade data. Ställ in displayens ljusstyrka så att du tydligt kan se viktig information, som hastighet eller varningssymboler. En display med felaktigt inställd ljusstyrka kan leda till farliga situationer. - Öppna inte cykeldatorn. Cykeldatorn kan förstöras om den öppnas och garantin slutar att gälla. Använd inte cykeldatorn som handtag. Om du lyfter din eBike hållandes i cykeldatorn kan skador som inte går att reparera uppstå på cykeldatorn. Ställ inte cykeln upp och ner på styre och sadel när cykeldatorn eller dess hållare sticker upp ovanför styret. Cykeldatorn eller hållaren kan få permanenta skador. Ta också av cykeldatorn innan cykeln ställs i en monteringsställning, för att undgå att den faller av eller får skador. - Var försiktig! När cykeldatorn används med Bluetooth® och/eller WiFi kan störningar uppkomma hos andra apparater, flygplan och medicinska apparater (t.ex. pacemaker, hörapparater). Skador på människor och djur i omedelbar närhet kan inte heller helt uteslutas. Använd inte cykeldatorn med Bluetooth® i närheten av medicinska apparater, bensinstationer, kemiska anläggningar, områden med explosionsrisk eller i sprängningsområden. Använd inte cykeldatorn med Bluetooth® i flygplan. Undvik drift i direkt närhet till kroppen under en längre period. - Varumärket Bluetooth® samt logotyper är registrerade varumärken och tillhör Bluetooth SIG, Inc. All användning av detta varumärke/logotyp av Bosch eBike Systems sker under licens. - Cykeldatorn är utrustad med ett gränssnitt för trådlös anslutning. Lokala driftsbegränsningar, t.ex. i flygplan eller sjukhus, ska beaktas.

Skydd av personuppgifter

Om cykeldatorn skickas till Bosch service kan informationen som sparats på enheten förmedlas till Bosch.

Produkt- och prestandabeskrivning

Ändamålsenlig användning

Cykeldatorn Kiox är avsedd för kontroll av ett Bosch eBikesystem och för visning av färddata. För att kunna använda cykeldatorn Kiox i sin fulla funktionalitet krävs en kompatibel smarttelefon med appen eBike Connect (finns i App Store och Google Play Store) samt registrering i eBike Connect-portalen (www.ebike-connect.com).

Illustrerade komponenter

Numreringen av de avbildade komponenterna refererar till bilderna i början av bruksanvisningen. (1) Cykeldator (2) Display (3) Knapp Cykelbelysning (4) På-/av-knapp cykeldator (5) Hållare cykeldator (6) USB-anslutning (7) Manöverenhet (8) Knapp bläddra framåt/till höger > (9) Urvalsknapp (10) Knapp bläddra bakåt/till vänster < (11) Knapp Sänk understöd –/ Knapp bläddra neråt (12) Knapp Höj understöd +/ Knapp bläddra uppåt (13) Knapp Påskjutningshjälp (14) Kontakter till drivenheten (15) Blockeringsskruv cykeldator (16) Styrsatsskruv (17) Skyddslock USB-anslutning ^A) (18) Magnetfäste (19) Hållare manöverenhet A) finns som reservdel Tekniska data

Cykeldator Kiox
Produktkod BUI330
Laddström USB-anslutning max. ^A)	mA	1000
Laddningsspänning USB-anslutning	V	5
USB-laddkabel ^B)		1 270 016 360
Driftstemperatur °C -5 ... +40
Laddtemperatur °C 0 ... +40
Lagringstemperatur °C +10 ... +40
Litiumjonbatteri internt V	mAh	3,7230
Skyddsklass ^C)		IP x7
Vikt, ca. g 60
Bluetooth ^ Low Energy
– Frekvens MHz 2400–2480
– Sändningseffekt mW < 10

A) vid en omgivningstemperatur <25 °C B) ingår inte i den standardmässiga leveransen C) vid stängd USB-kåpa

Försäkran om överensstämmelse

Härmed förklarar Robert Bosch GmbH, Bosch eBike Systems, att sändaranläggningstypen Kiox uppfyller kraven i direktivet 2014/53/EU. EU-konformitetsförklaringens fullständiga text finns på följande webbadress: https://www.ebike-connect.com/conformity.

Montage

Sätta in och ta ut färddatorn (se bild A)

Sätt Kiox med den undre delen i hållaren (5) och fäll den lätt framåt tills cykeldatorn klickar fast hörbart i magnethållaren. För att ta ut cykeldatorn, ta tag i den övre delen och dra den mot dig tills den lossnar från magnethållaren.

När du ställer ifrån dig eBike tar du av cykeldatorn.

Du kan fixera cykeldatorn i sin hållare så att den inte kan tas av. Lossa styrsatsskruven (16) tills Kiox-hållaren kan vridas åt sidan. Sätt cykeldatorn i hållaren. Skruva in låsskruven (M3, 6 mm lång) underifrån i avsedd gånga på cykeldatorn (om en längre skruv används kan det orsaka skador på cykeldatorn). Vrid tillbaka hållaren igen och dra åt styrsatsskruven enligt tillverkarens anvisningar.

Drift

Innan första idrifttagandet

Kiox levereras med ett delvis laddat batteri. Innan första användning måste batteriet laddas minst 1 timme via USB-anslutningen (se „Cykeldatorns energiförsörjning“, Sidan Svensk – 3) eller via eBike-systemet. Manöverenheten ska vara monterad så att knapparna står nästan vertikalt mot styret. Vid första användning visas först språkvalet och därefter kan du få förklaringar för viktiga funktioner och indikeringar genom menypunkt . Menypunkten kan också öppnas senare via → .

Välja systeminställningar

Sätt in cykeldatorn i hållaren och utför följande medan cykeln står stilla: Gå till statuskärmen (med knappen < (10) på manöverenheten till första visning) och öppna med urvalsknappen . Med knapparna – (11) och + (12) kan du välja önskad inställning och öppna denna samt eventuella undermenyer med urvalsknappen (9). Från respektive inställningsmeny kan du bläddra tillbaka till föregående meny med knappen < (10). Under kan du göra följande inställningar: - - - - <24-timformat (24-timmarsformat)> - - - -

Idrifttagning av eBike-systemet

Förutsättningar

eBike-systemet kan bara aktiveras när följande förutsättningar har uppfyllts: - Ett tillräckligt laddat eBike-batteri har satts i (se Driftsanvisning för batteriet). - Cykeldatorn har satts i korrekt i fästet.

Sätta på/stänga av eBike-systemet

För att sätta på eBike-systemet har du följande möjligheter: - När cykeldatorn och eBike-batteriet har satts i trycker du en gång på cykeldatorns på/-av-knapp (4). - När cykeldatorn är isatt trycker du på eBike-batteriets på-/av-knapp (det är cykeltillverkar-specifika lösningar möjliga, där det inte finns någon åtkomst till batteriets på-/av-knapp. Se batteriets bruksanvisning). Drivningen aktiveras så snart du trampar på pedalerna (utom vid funktion gångstöd eller på assistansnivån OFF). Motoreffekten beror på den inställda assistansnivån på cykeldatorn. Så snart du slutar med att trampa på pedalerna i normal drift eller så snart du uppnått en hastighet på 25/45 km/h stängs eBike-drivningens assistans av. Drivningen aktiveras automatiskt så snart du trampar på pedalerna och hastigheten ligger under 25/45 km/h. För att stänga av eBike-systemet har du följande möjligheter: \- Tryck kort på på-/avknappen (4) på cykeldatorn. - Stäng av eBike-batteriet med på-/avknappen (cykeltillverkarspecifika lösningar finns där på-/avknappen inte är tillgänglig; se tillverkarens bruksanvisning). - Ta ut cykeldatorn ur fästet. Om ingen funktion öppnas på eBike-drivningen under 10 minuter (t.ex. eftersom eBike står stilla), och ingen knapp trycks in eller på cykeldator eller manöverenhet, stängs eBike-systemet av och därmed även batteriet av energibesparingsskäl.

Cykeldatorns energiförsörjning

Om cykeldatorn sitter i hållaren (5), om ett tillräckligt laddat eBike-batteri har satts in i eBike och om eBike-systemet är tillslaget försörjs cykeldator-batteriet av eBike-batteriet med energi. Om cykeldatorn tas ut ur hållaren (5) försörjs den med el från cykeldatorns batteri. Om cykeldator-batteriet är svagt visas ett varningsmeddelande på displayen. För att ladda upp cykeldatorns batteri sätter du in den hållaren igen (5). Observera att om eBike-batteriet inte laddas för tillfället kan eBike-systemet stänga av sig automatiskt efter 10 minuter. I detta fall avbryts också laddningen av cykeldator-batteriet. Cykeldatorn kan också laddas upp via USB-anslutningen (6). För att göra detta, öppna skyddskåpan (17). Anslut USB-uttaget på cykeldatorn till en vanlig USB-laddare via en micro-USB-kabel (ingår inte i standardleveransen) eller till USB-uttaget på en dator (max. 5 V laddspänning, max.

500 mA laddström).

Om cykeldatorn tas ut ur hållaren (5) förblir funktionernas samtliga värden sparade och visas även i fortsättningen. Utan att Kiox-batteriet laddas igen kvarstår datum och tid maximalt i 6 månader. Vid påslagning efter detta måste datum och klockslag ställas in på nytt vid Bluetooth®-anslutning till appen och GPS-lokalisering på smarttelefonen. Observera: Kiox laddas endast i påslaget tillstånd. Observera: Om Kiox stängs av under laddning med USB-kabel kan den startas först när USB-kabeln dragits ut. Observera: För att uppnå en maximal livslängd hos cykeldatorns batteri ska det laddas i en timme var tredje månad.

Indikering batteristatus

Indikering för eBike-batteriets status d (se „Startskärm“, Sidan Svensk – 6) kan avläsas på statusskärmen och i statusraden. eBike-batteriets laddning kan också läsas av på LED:erna på eBike-batteriet som sådant. Indikeringens färg Förklaring

vit eBike-batteriet har över	30 % kvar.
gul eBike-batteriet är laddat till	mellan 15 % och 30 %.
röd eBike-batteriet är laddat till	mellan 0 % och 15 %.

Indikeringens färg Förklaring

röd + ! Kapaciteten för assistans av
	drivningen är förbrukad och assistansen stängs av. Den kvarvarande kapaciteten används för cykelbelysningen och cykeldatorn.

Om eBike-batteriet laddas på cykeln visas ett meddelande. Om cykeldatorn tas ut ur hållaren (5) sparas den senast visade batteriladdningsstatusen.

Strömbesparingsläge/återställ Kiox

Cykeldatorn har ett strömbesparingsläge som reducerar urladdningen av det interna batteriet till ett minimum. Då nollställs datum och klockslag. Detta läge kan aktiveras genom att man trycker länge (minst 8 sek.) på på-/av-knappen (4) på cykeldatorn. Om cykeldatorn inte startar genom ett kort tryck på på/-avknappen (4) befinner den sig i strömbesparingsläge. Du kan avsluta strömbesparingsläget igen genom att trycka på på-/av-knappen (4) i minst 2 sek. Cykeldatorn känner av om den befinner sig i ett läge med full funktionalitet. Om du trycker på på-/av-knappen (4) i ett läge med full funktionalitet i minst 8 sek övergår cykeldatorn till strömbesparingsläge. Om Kiox mot förmodan inte skulle befinna sig i ett läge med full funktionalitet och inte kan användas så fungerar ett långt tryck (minst 8 sek) på på-/av-knappen (4) som en nollställning. Efter nollställningen startas cykeldatorn automatiskt igen efter ca 5 sek. Om Kiox inte startas på nytt, tryck på på-/av-knappen (4) i 2 sek. För att återställa Kiox till fabriksinställningar, välj → → . Alla användardata kommer då att raderas.

Ställa in stödnivå

På manöverenheten (7) går det att ställa in hur kraftig assistans eBike-drivningen skall ge vid trampningen. Assistansnivån kan ändras när som helst, även under färd. Anmärkning: Vid enskilda utföranden kan det hända att stödnivån är förinställd och inte kan ändras. Det kan också hända att det finns färre stödnivåer till förfogande än vad som anges här. Följande assistansnivåer står maximalt till förfogande: \- OFF: Motorassistansen är avstängd, eBike kan förflyttas genom att trampa, som med en vanlig cykel. Påskjutningshjälpen kan inte aktiveras på denna stödnivå. \- ECO: Aktivt stöd vid maximal effektivitet för maximal räckvidd \- TOUR: Konstant stöd vid färder med stor räckvidd

- SPORT/eMTB:

SPORT: kraftfullt stöd för sportig körning på bergiga sträckor samt för stadstrafik eMTB: optimalt stöd i varje terräng, sportig körning, förbättrad dynamik, maximal prestanda (eMTB endast tillgänglig i kombination med drivenheterna BDU250P CX, BDU365, BDU450 CX och BDU480 CX. Eventuellt krävs en prodramvaruuppdatering.) \- TURBO: maximalt stöd upp till höga trampfrekvenser, för sportig cykling För att öka assistansnivån, tryck på knappen + (12) på manöverenheten tills önskad assistansnivå visas, för att sänka trycker du på knappen - (11). Den aktuella motoreffekten visas på h (se „Startskärm“, Sidan Svensk – 6). Den maximala motoreffekten beror på den valda assistansnivån. Om cykeldatorn tas ut ur hållaren (5) sparas den senast visade assistansnivån.

In- och urkoppling av påskjutningshjälp

Påskjutningshjälpen kan underlätta påskjutningen av eBike. Hastigheten i denna funktion är beroende av ilagd växel och kan uppnå högst 6 km/h. Ju lägre ilagd växel är desto lägre är hastigheten i funktionen ledhjälp (vid full effekt). ▶ Funktionen Påskjutningshjälp får endast användas när du skjuter på eBike. Om hjulen på eBike inte har någon markkontakt då påskjutningshjälpen används finns det risk för personskador. För att aktivera påskjutningshjälpen, tryck på knappen WALK på din cykeldator. Efter aktiveringen, tryck inom 3 sekunder på knappen + och håll den intryckt. eBike-drivningen startas. Anmärkning: Påskjutningshjälpen kan inte aktiveras på stödnivån OFF. Gångstödet kopplas ur så snart som något av följande inträffar: - Släpp knappen +, - eBike-systemets hjul blockeras (t.ex. genom att bromsa eller stöta emot ett hinder), – hastigheten överskrider 6 km/h. Påskjutningshjälpens funktionssätt omfattas av landsspecifika bestämmelser och kan därför avvika från den ovan nämnda beskrivningen eller vara avaktiverade.

Tända/släcka cykelbelysning

I utförandet där cykelljuset drivs av eBike-systemet kan fram- och bakljustet slås på och av samtidigt via cykeldatorn och knappen cykelljus (3). Kontrollera att din cykelbelysning fungerar korrekt varje gång du ska cykla. När lampan lyser tänds indikeringen cykelljus c (se „Startskärm“, Sidan Svensk – 6) i statusraden på displayen. Tändning och släckning av lamporna påverkar inte displayens bakgrundsbelysning.

Skapa en användarprofil

För att kunna använda manöversystemets samtliga funktioner måste du registrera dig online. Med en användarprofil kan du bland annat analysera dina färddata och rutter. Du kan skapa en användarprofil via appen Bosch eBike Connect eller direkt på www.eBike-Connect.com. Ange den information som krävs för registrering. Appen Bosch eBike Connect kan du ladda ner gratis via App Store (för Apple iPhone) eller via Google Play Store (för Android-enheter).

Anslutning av cykeldatorn till appen Bosch eBike Connect

Anslutning till smarttelefonen upprättas enligt följande: - Starta appen. - Välj fliken . - Välj . - Lägg till Kiox. Nu visas ett meddelande i appen att knappen cykelbelysning (3) på cykeldatorn ska tryckas in i 5 sekunder. Tryck i 5 sekunder på knappen (3). Cykeldatorn aktiverar Bluetooth® Low Energy-anslutningen automatiskt och växlar till parkopplingsläge. Följ anvisningarna på bildskärmen. Om parkopplingen har fullförts synkroniseras användarinformationen. Observera: Bluetooth®-anslutningen behöver inte aktiveras manuellt.

Aktivitetsspårning

För att registrera aktiviteter krävs en registrering/inloggning i eBike Connect-portalen eller eBike Connect-appen. För att de ska sparas måste du godkänna att dina platsdata sparas i portalen/appen. Nu visas dina aktiviteter i portalen och i appen. Registrering av din position sker endast när cykeldatorn är ansluten till appen Bike Connect.

eShift (tillval)

eShift är en integrering av automatväxlingssystem till eBike-systemet. eShift-komponenterna är anslutna elektriskt till drivenheten av tillverkaren. Hanteringen av de elektroniska växlingssystemen beskrivs i en egen bruksanvisning.

eSuspension (tillval)

eSuspension innebär integrerade elektroniska dämpnings- och fjädringselement i eBike-systemet. Via Snabbmeny kan fördefinierade inställningar för eSuspension-systemet väljas. Närmare information om inställningarna hittar du i bruksanvisningen från eSuspension-tillverkaren. eSuspension är endast tillgängligt tillsammans med cykeldatorn Kiox och i kombination med drivenheterna BDU450 CX, BDU480 CX och BDU490P.

ABS - antiblockeringssystem (tillval)

Om cykeln är utrustad med en Bosch eBike-ABS som inte har en extern kontrollampa visas kontrollampan i Kioxs display vid systemstart och vid fel. Närmare information om ABS och hur det fungerar hittar du i dess bruksanvisning.

Lock (premiumfunktion)

Denna låsfunktion (Lock) kan köpas i i appen eBike Connect. När låsfunktionen är aktiverad är assistenten för eBike-drivenheten avaktiverad genom att cykeldatorn dras ut. Aktivering är då endast möjligt med den cykeldator som tillhör din eBike. En detaljerad anvisning finns i den online-baserade driftsanvisningen på www.Bosch-eBike.com/Kiox-manual.

Programuppdateringar

Programuppdateringar överförs i bakgrunden från appen till cykeldatorn så snart appen är ansluten till cykeldatorn. Om en uppdatering har överförts helt visas detta tre gånger vid omstart av cykeldatorn. Alternativt kan du kontrollera om en uppdatering finns tillgänglig på .

Energiförsörjning av externa enheter via USB-anslutning

Med hjälp av USB-anslutningen kan de flesta enheterna, som kan försörjas med energi via USB (t.ex. diverse mobiltelefoner) drivas och/eller laddas upp. Förutsättningen för laddningen är att cykeldatorn och ett tillräckligt laddat batteri har satts i eBike. Öppna skyddsluckan (17) till USB-anslutningen på cykeldatorn. Anslut USB-anslutningen på den externa enheten via en standardmässig Micro A – Micro B USB-kabel (finns hos din Bosch eBike-återförsäljare) till USB-anslutningen (6) på cykeldatorn. Efter att förbrukaren tagits bort ska USB-anslutningen förslutas noga med skyddslocket (17). En USB-anslutning är ingen vattentät stickanslutning. När du cyklar i regn får ingen extern enhet vara ansluten och USB-anslutningen ska vara helt stängd med skyddskåpan (17). Observera: Anslutna förbrukare kan påverka eBikes räckvidd.

Visningar och inställningar av cykeldatorn

Anmärkning: Samtliga framställningar av användargränssnittet och användargränssnittstexter på följande sidor motsvarar programvarans status vid manualtryckningen. Efter en programvaruuppdatering kan det hända att gränssnittet och/eller displaytexter ändrar sig något.

Manövrering

Med knapparna < (10) och > (8) kan de olika skärmarna med färddata även nås medan du kör. På så sätt kan båda händer bli kvar på styret. Med knapparna + (12) och - (11) kan du öka eller minska assistansnivån. De som kan nås via Statusskärm kan inte anpassas under körningen. Med urvalsknappen (9) kan du välja följande funktioner: - Du får tillgång till snabbmenyn under färd. - Du öppna inställningsmenyn i Statusskärm när du står stilla. - Du kan bekräfta inmatningar och informationsrutor. - Du kan lämna en dialog. Om cykeldatorn tas ut ur sin hållare och inte stängs av visas information om senaste färdsträcka och statusinformation på rad efter varandra. Om ingen knapp trycks in efter att cykeldatorn tagits ut ur fästet stängs cykeldatorn av efter 1 minut.

Skärm-ordningsföljd

Om cykeldatorn sitter i sin hållare kan du öppna följande indikeringar efter varandra: 1. Startskärm 2. Klockslag och räckvidd 3. Sträcka och körtid 4. Effekt och stegfrekvens 5. Genomsnittlig hastighet och maximal hastighet 6. Sträcka, räckvidd, effekt och puls 7. Puls 8. Kaloriförbrukning och total sträcka 9. Statusskärm

Startskärm

Så snart den påslagna cykeldatorn sätts in i hållaren visas startskärmen.

b a 12:58 TURBOOD 82% km/h c d e j i h 24,3 f g

a Indikering klockslag/hastighet b Visning assistansnivå c Indikering cykelljus d Laddningsstatus eBike-batteri e Indikering hastighetsenhet ^A) f Hastighet g Orienteringsrad h Motoreffekt i Egen effekt j Genomsnittlig hastighet k Effektindikering A) Kan ändras via statusskärmen . Indikeringarna a...d utgör statusraden och visas på alla skärmar. Om hastigheten redan visas på själva skärmen växlar indikeringen a till aktuellt klockslag i timmar och minuter. Följande visas i statusraden: - Hastighet/klockslag: aktuell hastighet i km/h eller mph resp. aktuellt klockslag - Assistansnivå: indikering av aktuell assistans med hjälp av färgkoder - Lampa: en symbol för att cykelljuset är på - Laddningsnivå eBike-batteri: indikering av aktuell laddningsnivå i procent I effektindikeringen k visas aktuell hastighet (vit stapel) i förhållande till din genomsnittliga hastighet j. På denna bild ser du direkt om din aktuella hastighet ligger över eller under ditt genomsnittliga värde (till vänster om det svarta strecket = under det genomsnittliga värdet, till höger om det svarta strecket = över det genomsnittliga värdet). På orienteringsraden g kan du se på vilken skärm du befinner dig. Aktuell skärm är markerad. Med knapparna < (10) och > (8) kan du gå till andra skärmar. Från den första startskärmen när du statusskärmen med hjälp av knappen < (10).

Statusskärm


0.0 km ECO 81% 12:58 eBike Mobile 81% 95% Senaste sy.: 01.01.2019 Inställningar

På statuskärmen visas bredvid statusraden även aktuellt klockslag, laddningsnivå för alla batterier på din eBike samt laddningsnivå för din smarttelefon, om den är ansluten via Bluetooth®. Under detta visas ev. symboler för aktiverad Bluetooth®-funktion eller enheter som är anslutna via Bluetooth® (t.ex. en pulsmätare). Dessutom visas datum för senaste synkronisering mellan smarttelefon och Kiox. Nederst har du tillgång till .

Du får tillgång till inställningsmenyn via statusskärmen. kan inte nås och anpassas under färd. Med knapparna – (11) och + (12) kan du välja önskad inställning och öppna denna samt eventuella undermenyer med urvalsknappen (9). Från respektive inställningsmeny kan du bläddra tillbaka till föregående meny med knappen < (10). På den första navigationsnivån finns följande övergripande områden: - – anvisningar för registrering: Denna menypunkt visas endast om du inte har registrerat dig i eBike Connect ännu. - - inställningar för din eBike: Du kan nollställa räknare, som trippmätare och genomsnittsvärde, automatiskt eller manuellt, samt återställa räckvidden. Du kan ändra det värde för hjulomkrets som förinställts av tillverkaren med ±5 %. Om din eBike är utrustad med eShift kan du även konfigurera ditt eShift-system. Cykeltillverkaren eller återförsäljaren kan basera servicetidpunkten på ett visst antal cyklade kilometer och/eller en viss tidsperiod. Under visas när det är dags för service. På eBike-komponentsidan visas serienummer, hårdvarustatus, programvarustatus och andra parametrar som är relevanta för komponenten. \- – information om aktiv användare \- - påslagning och avstängning av Bluetooth®-funktionen: anslutna enheter visas. - – en lista med alternativ för inställning av din cykeldator: Du kan visa hastighet och avständ i kilometer eller miles, klockslag i 12- eller 24-timmarsformat, välja klockslag, datum och tidzon samt ställa in önskat språk. Du kan återställa Kiox till fabriksinställningarna, starta en programvaruuppdatering (om tillgänglig) och välja mellan svart och vit design. \- – information om din Kiox: Anvisningar för FAQ (vanliga frågor), certifieringar, kontaktinformation, information om licenser En detaljerad beskrivning av de enskilda parametrarna finns i nätversionen av bruksanvisningen under www.Bosch-eBike.com/Kiox-manual.

Snabbmeny

I Snabbmeny visas utvalda inställningar som också kan anpassas under färd. Snabbmeny kan även nås via urvalsknappen (9). Ingen åtkomst från Statusskärm. Du kan göra följande inställningar via Snabbmeny: \- <Återställ färd?> All information om tillryggalagd sträcka återställs till noll. \- Du kan ställa in stegfrekvensen här. \- Här kan du ställa in ett dämpnings- eller fjädringsläge som definierats av tillverkaren.

Visning felkod

eBike-systemets komponenter kontrolleras ständigt automatiskt. Om ett fel konstateras visas respektive felkod på cykeldatorn. Beroende på typ av fel stängs i förekommande fall även drivningen av. De går dock att fortsätta cykla utan hjälp av drivningen. Innan du ger dig ut på en ny tur bör du dock kontrollera eBike. Låt endast auktoriserade cykelverkstäder utföra reparationer.

Kod Orsak Åtgård
410 En eller flera knappar på cykeldatorn är blockerade.	Kontrollera om knappar har fastnat t.ex. på grund av att smuts trängt in. Rengör knapparna vid behov.
414 Anslutningsproblem med manöverenheten Låt kontrollera anslutningar och förbindelser
418 En eller flera knappar på manöverenheten är blockerade.	Kontrollera om knappar har fastnat t.ex. på grund av att smuts trängt in. Rengör knapparna vid behov.
419 Konfigurationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
422 Anslutningsproblem hos drivenheten Låt kontrollera anslutningar och förbindelser
423 Anslutningsproblem med eBike-batteriet Låt kontrollera anslutningar och förbindelser
424 Inbördes kommunikationsfel mellan komponenterna	Låt kontrollera anslutningar och förbindelser
426 Internt tidsöverskridandefel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. Vid denna felstatus är det inte möjligt att visa eller anpassa däckomkretsen.
430 Cykeldatorns interna batteri är tomt (gäller ej BUI350)	Ladda upp cykeldatorn (i hållaren eller via USB-anslutningen)
431 Versionsfel på programvaran Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
440 Internt fel hos drivenheten Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
450 Internt programfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
460 Fel på USB-anslutningen Koppla från kabeln till USB-anslutningen cykeldatorn. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
490 Internt fel på cykeldatorn Låt kontrollera cykeldatorn
500 Internt fel hos drivenheten Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
502 Fel på cykelbelysningen Kontrollera belysningen och tillhörande kablar. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
503 Fel på hastighetssensorn Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
504 Manipulering av hastighetssignalen har identifierats.	Kontrollera och ställ eventuellt in ekermagnetens position. Kontrollera med avseende på manipulation (tuning). Drivningens stöd minskas.
510 Internt sensorfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
511 Internt fel hos drivenheten Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
530 Batterifel Stäng av eBike, ta ur eBike-batteriet och sätt in eBike-batteriet igen. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
531 Konfigurationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Kod Orsak Åtgärd

540 Temperaturfel eBike befinner sig utanför det tillåtna temperaturområdet. Stäng
		av eBike-systemet för att låta drivenheten antingen svalna eller värmas upp till det tillåtna temperaturområdet. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
550 En otillåten förbrukare har identifierats. Avlägsna förbrukaren. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
580 Versionsfel på programvaran Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
591 Autentiseringsfel Stäng av eBike-systemet. Ta bort batteriet och sätt i det igen.Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
592 Inkompatibel komponent Använd en kompatibel display. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
593 Konfigurationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
595, 596 Kommunikationsfel Kontrollera anslutningarna till växellådan och starta om systemet.Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
602 Internt batterifel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
603 Internt batterifel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
605 Batteritemperaturfel Batteriet befinner sig utanför tillåtet temperaturområde. Stäng av eBike-systemet för att låta batteriet antingen svalna eller värmas upp till det tillåtna temperaturområdet. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
606 Externt batterifel Kontrollera kablarna. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
610 Batterispänningsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
620 Fel på laddaren Byt laddaren. Kontakta din Bosch eBike-återförsäljare.
640 Internt batterifel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
655 Flera batterifel Stäng av eBike-systemet. Ta bort batteriet och sätt i det igen.Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
656 Versionsfel på programvaran Kontakta din Bosch eBike-återförsäljare så att denne kan genomföra en programuppdatering.
7xx	Fel hos extern komponent	Beakta uppgifterna i bruksanvisningen från respektive tillverkare.
800 Internt ABS-fel Kontakta din Bosch eBike-återförsäljare.
810 Osannolika signaler på hjulhastighets-sensorn		Kontakta din Bosch eBike-återförsäljare.
820 Fel på ledning till den främre hjulhastighetssensorn		Kontakta din Bosch eBike-återförsäljare.
821 ... 826	Osannolika signaler på den främre hjulhastighets-sensornSensorplattan kanske saknas eller är defekt eller felaktigt monterad, stor skillnad i hjuldiameter mellan framhjul och	Starta om systemet och provkör i minst 2 minuter. ABS-kontrollampan ska slockna. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
Kod Orsak Åtgärd
	bakhjul, extremkörning som körning på bara bakhjulet
830 Fel på ledning till den bakre hjulhastighetssensorn		Kontakta din Bosch eBike-återförsäljare.
831833 ... 835	Osannolika signaler på den bakre hjulhastighets-sensornSensorplattan kanske saknas eller är defekt eller felaktigt monterad, stor skillnad i hjuldiameter mellan framhjul och bakhjul, extremkörning som körning på bara bakhjulet	Starta om systemet och provkör i minst 2 minuter. ABS-kontrollampan ska slockna. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
840 Internt ABS-fel Kontakta din Bosch eBike-återförsäljare.
850 Internt ABS-fel Kontakta din Bosch eBike-återförsäljare.
860, 861 Fel på spänningsförsörjningen Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
870, 871880883 ... 885	Kommunikationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.
889 Internt ABS-fel Kontakta din Bosch eBike-återförsäljare.
890 ABS-kontrollampan är defekt eller saknas, möjlig felfunktion hos ABS.		Kontakta din Bosch eBike-återförsäljare.
Ingen indikering	Internt fel på cykeldatorn Starta om eBike-systemet genom att stänga av det och sätta på det igen.

Underhåll och service

Underhåll och rengöring

Inga komponenter får rengöras med högtryckstvätt. Håll cykeldatorns skärm ren. Vid smuts kan det leda till felaktig ljusstyrkeidentifiering. Vid rengöring av din cykeldator, använd en mjuk trasa som endast är fuktad med vatten. Använd inga rengöringsmedel. eBike-systemet ska genomgå teknisk kontroll minst en gång om året (bl.a. mekanik, uppdatering av systemprogramvaran). Dessutom kan cykelförsäljaren basera ett visst antal cyklade kilometer och/eller en viss tidsperiod vid beräkning av servicetidpunkten. I detta fall visas att det är dags för service varje gång cykeldatorn startas. För service eller reparationer på eBike vänder du dig till en auktoriserad fackhandlare. \- Låt endast auktoriserade cykelverkstäder utföra reparationer.

Kundtjänst och applikationsrådgivning

Vid alla frågor om eBike-systemet och dess komponenter vänder du dig till en auktoriserad fackhandlare. Kontaktdata till auktoriserade cykelhandlare hittar du på internetsidan www.bosch-ebike.com.

Transport

\- Om du tar med dig din eBike på utsidan av bilen, som t.ex. på ett takräcke för cyklar eller cykelhållare, bör du ta av eBike-batteriet för att undvika skador.

Avfallshantering

 Drivenhet, cykeldator inkl. manöverenhet, batteri, hastighetssensor, tillbehör och förpackningar skall återvinnas på ett miljövänligt sätt. Släng inte eBikes och dess komponenter i hushållsavfallet!  Enligt det europeiska direktivet 2012/19/EU skall obrukbara elektriska apparater och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering. Lämna ej funktionsdugliga batterier och cykeldatorer till en auktoriserad cykelhandlare. Ändringar förbehålles.

Sikkerhetsanvisninger

 Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsinstruksene og anvisningene for fremtidig bruk.

Begrepet batteri som brukes i denne bruksanvisningen, refererer til alle originale Bosch eBike-batterier. Du må ikke la deg forstyrre av visningene på kjørecomputeren. Det kan oppstå farlige situasjoner hvis du ikke til enhver tid følger med på trafikken. Hvis du i tillegg til å endre fremdriftshjelpen ønsker å foreta inntasting på kjørecomputeren, må du stoppe før du gjør dette. ▶ Still inn displaylysstyrken slik at du kan oppfatte viktig informasjon eller varselsymboler. Feil innstilling av displaylysstyrken kan føre til farlige situasjoner. Du må ikke åpne kjørecomputeren. Kjørecomputeren kan bli ødelagt hvis den åpnes, og garantien vil da opphøre. Du må ikke bruke kjørecomputeren som håndtak. Hvis du løfter elsykkelen ved å holde i kjørecomputeren, kan kjørecomputeren skades permanent. Du må ikke sette sykkelen opp ned på styret og setet hvis kjørecomputeren eller holderen til denne rager ut over styret. Kjørecomputeren eller holderen kan få permanente skader. Ta også ut kjørecomputeren før sykkelen festes i en monteringsholder, slik at ikke kjørecomputeren faller ut eller skades. Forsiktig! Under bruk av kjørecomputeren med Bluetooth® og/eller trådløst nett kan det oppstå forstyrrelse på andre apparater og anlegg, fly og medisinsk utstyr (f.eks. pacemakere og høreapparater). Skader på mennesker og dyr i umiddelbar nærhet kan heller ikke utelukkes helt. Bruk ikke kjørecomputeren med Bluetooth® i nærheten av medisinsk utstyr, bensinstasjoner, kjemiske anlegg, steder med eksplosjonsfare eller på sprengningsområder. Bruk ikke kjørecomputeren med Bluetooth® om bord på fly. Unngå langvarig bruk nær kroppen. Bluetooth®-ordmerket og -logoene er registrerte varemerker som tilhører Bluetooth SIG, Inc. Enhver bruk av dette ordmerket / denne logoen av Bosch eBike Systems skjer på lisens. Kjørecomputeren er utstyrt med et radiogrensesnitt. Lokale restriksjoner for bruk av dette, for eksempel om bord på fly eller på sykehus, må overholdes.

Personvernerklæring

Hvis kjørecomputeren sendes til Bosch for service, kan eventuelt dataene som er lagret på kjørecomputeren, overføres til Bosch.

Produktbeskrivelse og ytelsesspesifikasjoner

Forskriftsmessig bruk

Kjørecomputeren Kiox er beregnet for styring av et Bosch eBike-system og visning av kjøredata. For at alle funksjonene til kjørecomputeren Kiox skal kunne brukes, kreves en kompatibel smarttelefon med eBikeConnect-appen (finnes i App Store eller Google Play Store) og registrering i eBike Connect-portalen (www.ebike-connect.com).

Illustrerte komponenter

Nummereringen av de avbildede komponentene er basert på illustrasjonene på grafikksiden i begynnelsen av bruksanvisningen. (1) Kjørecomputer (2) Display (3) Knapp for lys på sykkel (4) Av/på-knapp for kjørecomputer (5) Holder for kjørecomputer (6) USB-tilkobling (7) Betjeningsenhet (8) Bla forover/til høyre-knapp > (9) Valgknapp (10) Bla bakover/til venstre-knapp < (11) Knapp for redusert fremdriftshjelp - / bla ned (12) Knapp for økt fremdriftshjelp +/ bla opp (13) Knapp for skyvehjelp (14) Kontakter til drivenheten (15) Blokkeringsskrue for kjørecomputeren (16) Styreskrue (17) Deksel for USB-inngang ^A) (18) Magnetfeste (19) Holder for betjeningsenhet A) Kan fås som reservedel Tekniske data

Kjørecomputer Kiox
Produktkode BUI330
Ladestrøm USB-inngang maks. ^A)	mA	1000
Ladespenning USB-inngang V 5
USB-ladekabel ^B)		1 270 016 360
Driftstemperatur °C -5 ... +40
Ladetemperatur °C 0 ... +40
Lagringstemperatur °C +10 ... +40
Li-ion-batteri internt V		3,7
	mAh	230
Kapslingsgrad ^C)		IP x7
Vekt, ca. g 60
Bluetooth ^ Low Energy
- Frekvens MHz 2400-2480
- Sendeeffekt mW < 10

A) ved omgivelsestemperatur <25 °C B) Inngår ikke i standardleveransen C) ved lukket USB-deksel

Samsvarserklæring

Robert Bosch GmbH, Bosch eBike Systems, erklærer herved at radioutstyrstypen Kiox er i samsvar med direktivet 2014/53/EU. Den fullstendige teksten i EU-samsvarserklæringen finnes på følgende nettadresse: https://www.ebike-connect.com/conformity.

Montering

Sette inn og ta ut kjørecomputeren (se bilde A)

Sett først den nedre delen av Kiox på holderen (5), og fell den litt frem til det merkes at kjørecomputeren festes i magnetholderen. For å ta den ut holder du oppe på kjørecomputeren og trekker den mot deg til den løsner fra magnetholderen.

▶ Ta av kjørecomputeren når du parkerer din eBike.

Det er mulig å feste kjørecomputeren slik at den ikke kan tas ut av holderen. Løsne styreskruen (16) helt til holderen til Kiox kan svinges ut på siden. Sett kjørecomputeren i holderen. Skru inn blokkeringsskruen (M3, 6 mm lang) i gjengene til kjørecomputeren fra undersiden (bruk av en lengre skrue kan føre til skade på kjørecomputeren). Sving holderen tilbake igjen, og stram styreskruen som angitt av produsenten.

Bruk

Før første gangs bruk

Kiox leveres med delvis ladet batteri. Før første gangs bruk må dette batteriet lades i minst 1 time via USB-inngangen (se „Kjørecomputerens strømforsyning“, Side Norsk – 3) eller via eBike-systemet. Betjeningsenheten bør være plassert slik at knappene nesten står loddrett mot styret. Ved første gangs bruk vises først språkvalget, og deretter kan du få en forklaring av viktige funksjoner og visninger via menypunktet . Menypunktet kan også hentes frem senere via → .

Velge systeminnstillinger

Sett kjørecomputeren i holderen, og følg fremgangsmåten under. Sykkelen skal stå stille: Gå til statusskjermbildet (gå til den første visningen med knappen < (10) på betjeningsenheten), og åpne med valgknappen. Med knappene – (11) og + (12) kan du velge ønsket innstilling og åpne denne og eventuelle undermenyer med valgknappen (9). Fra den aktuelle innstillingsmenyen kan du bla tilbake til den forrige menyen med knappen < (10). I kan du foreta følgende innstillinger: - - - - - <24h form (24-timersformat)> - - - -

Ta eBike-systemet i bruk

Forutsetninger

eBike-systemet kan bare aktiveres når følgende forutsetninger er oppfylt: - Det er satt inn et tilstrekkelig ladet eBike-batteri (se bruksanvisningen for batteriet). - Kjørecomputeren sitter riktig i holderen.

Slå eBike-systemet på/av

Du slår på eBike-systemet på følgende måter: - Trykk kort én gang på av/på-knappen (4) til kjørecomputeren med kjørecomputeren og eBike-batteriet satt inn. - Trykk på av/på-knappen til eBike-batteriet hvis kjørecomputeren er satt inn (enkelte sykkelprodusenter har løsninger der det ikke er tilgang til av/på-knappen til batteriet, se bruksanvisningen fra sykkelprodusenten). Motoren aktiveres så snart du trår på pedalene (unntatt i funksjonen skyvehjelp eller i fremdriftshjelpnivået OFF). Motoreffekten avhenger av nivået på fremdriftshjelpen som er stilt inn på kjørecomputeren. Når du slutter å trå på pedalene i normalmodus, eller så snart sykkelen har kommet opp i en hastighet på 25/45km/h kobles hjelpen fra eBike-motoren ut. Motoren aktiveres automatisk igjen när du trår på pedalene og hastigheten er under 25/45 km/h. Du slår av eBike-systemet på følgende måter: - Trykk kort på av/på-knappen (4) til kjørecomputeren. – Slå av eBike-batteriet med av/på-knappen til dette (enkelte sykkelprodusenter har løsninger der det ikke er tilgang til av/på-knappen til batteriet, se bruksanvisningen fra sykkelprodusenten). \- Ta kjørecomputeren ut av holderen. Hvis det ikke er behov for effekt fra eBike-motoren i løpet av ca. 10 minutter (for eksempel fordi sykkelen står i ro) og ingen knapp på kjørecomputeren eller betjeningsenheten til eBike trykkes, slås eBike-systemet og dermed også batteriet av automatisk, for å spare strøm.

Kjørecomputerens strømforsyning

Når kjørecomputeren sitter i holderen (5), et tilstrekkelig ladet eBike-batteri er satt på elsykkelen og eBike-systemet er slått på, får kjørecomputerbatteriet strøm fra eBike-batteriet og lades. Hvis kjørecomputeren tas ut av holderen (5), skjer strømforsyningen via kjørecomputerbatteriet. Hvis kjørecomputerbatteriet er svakt, vises en varselmelding på displayet. Når du skal lade kjørecomputerbatteriet, setter du kjørecomputeren i holderen (5) igjen. Hvis du ikke lader eBike-batteriet på dette tidspunktet, slås eBike-systemet automatisk av etter 10 minutter uten aktivering. Da avsluttes også ladingen av kjørecomputerbatteriet. Du kan også lade kjørecomputeren via USB-inngangen (6). Da åpner du beskyttelsesdekselet (17). Koble USB-kontakten til kjørecomputeren til en vanlig USB-lader (følge ikke med som standard) via en Micro-USB-kabel eller til USB-inngangen på en datamaskin (maks. 5 V ladespenning maks. 500 mA ladestrøm). Hvis kjørecomputeren tas ut av holderen (5), forblir alle verdiene for funksjonene lagret, og de vises kontinuerlig. Uten ny lading av Kiox-batteriet beholdes dato og klokkeslett i maksimalt 6 måneder. Etter at den er slått på igjen blir dato og klokkeslett stilt inn på nytt på smarttelefonen ved Bluetooth®-forbindelse med appen og vellykket GPS-lokalisering. Merknad: Kiox lades bare när den er slätt på. Merknad: Hvis Kiox slås av under lading med USB-kabel, kan den ikke slås på igjen før USB-kabelen er trukket ut. Merknad: For maksimal levetid for kjørecomputerbatteriet bør det lades i en time hver tredje måned.

Indikator for batteriladenivå

Ladenivået til eBike-batteriet d (se „Startskjermbilde“, Side Norsk – 6) kan vises på statusskjermbildet og i statuslinjen. Ladenivået til eBike-batteriet vises også av lysdiodene på selve eBike-batteriet.

Farge på visningen Forklaring

Hvit eBike-batteriet er over 30 % ladet. Farge på visningen Forklaring

Gul Ladenivået til eBike-batteriet
	er mellom 15 og 30 %.
Rød Ladenivået til eBike-batteriet
	er mellom 0 og 15 %.
Rød + ! Kapasiteten til	fremdriftshjelp er brukt opp,og hjelpen kobles ut.Kapasiteten som gjenstår,står til disposisjon for lysenepå sykkelen ogkjørecomputeren.

Hvis eBike-batteriet lades på hjulet, vises en tilsvarende melding. Hvis kjørecomputeren tas ut av holderen (5), lagres det sist viste batterinivået.

Lagringsmodus/nullstille Kiox

Betjeningscomputeren har en strømsparende lagringsmodus som reduserer utladingen av det interne batteriet til et minimum. I denne modusen går dato og klokkeslett tapt. Denne modusen kan utløses med et langt trykk (minst 8 sekunder) på av/på-knappen (4) til kjørecomputeren. Hvis ikke kjørecomputeren starter når av/på-knappen (4) trykkes kort, er kjørecomputeren i lagringsmodus. Du kan avslutte lagringsmodus igjen ved å trykke på av/påknappen (4) i minst 2 sekunder. Kjørecomputeren registrerer om den er i helt funksjonsklar tilstand. Hvis du trykker på av/på-knappen (4) i minst 8 sekunder når kjørecomputeren er helt funksjonsklar tilstand, skifter kjørecomputeren til lagringsmodus. Hvis Kiox mot formodning ikke skulle befinne seg i funksjonsklar tilstand og ikke kan betjenes, fører et langt trykk (minst 8 sekunder) på av/på-knappen (4) til at den nullstilles. Etter nullstillingen starter kjørecomputeren automatisk på nytt etter ca. 5 sekunder. Hvis ikke Kiox starter på nytt, trykker du på av/på-knappen (4) i 2 sekunder. For å tilbakestille Kiox til fabrikkinnstillingene velger du → . Alle brukerdata vil da gå tapt.

Stille inn fremdriftshjelpnivået

Du kan stille inn på betjeningsenheten (7) hvor mye tråhjelp du skal få av eBike-motoren. Nivået på hjelpen kan endres også mens du er på tur. Merk: På enkelte utførelser kan nivået på fremdriftshjelpen være forhåndsinnstilt og ikke mulig å endre. Antallet fremdriftshjelpnivåer kan også være mindre enn beskrevet her. Sykkelen har følgende fremdriftshjelpnivåer som maksimum: \- OFF: Hjelpen fra motoren er slått av, og eBike kan brukes som en vanlig tråsykkel. Skyvehjelpen kan ikke aktiveres i dette fremdriftshjelpnivået. - ECO: aktiv hjelp ved maksimal effektivitet, for maksimal rekkevidde - TOUR: konstant hjelp, for turer med stor rekkevidde - SPORT/eMTB: SPORT: kraftfull hjelp, for sportslig sykling i kupert terreng og i bytrafikk eMTB: optimal hjelp i ethvert terreng, sportslig igangkjøring, forbedret dynamikk, maksimal ytelse (eMTB bare i kombinasjon med drivenhetene BDU250P CX, BDU365, BDU450 CX og BDU480 CX. En programvareoppdatering kan eventuelt være nødvendig.) \- TURBO: maksimal hjelp opp til høy tråkkfrekvens, for sportslig sykling For å øke nivået på hjelpen trykker du gjentatte ganger på knappen + (12) på betjeningsenheten helt til ønsket nivå på hjelpen vises. For å senke nivået trykker du på knappen - (11). ∅nsket motoreffekt vises i h (se „Startskjermbilde“, Side Norsk – 6). Den maksimale motoreffekten avhenger av valgt nivå på fremdriftshjelpen. Hvis kjørecomputeren tas ut av holderen (5), lagres det sist viste fremdriftshjelpnivået.

Slå skyvehjelp på/av

Skyvehjelpen kan gjøre det lettere å skyve din eBike. Hastigheten i denne funksjonen avhenger av hvilket gir som er valgt og kan maksimalt komme opp i 6 km/h. Jo lavere gir som er valgt, desto mindre er hastigheten i funksjonen skyvehjelp (ved full effekt). Funksjonen skyvehjelp må utelukkende brukes ved skyving av eBike. Det er fare for personskader hvis hjulene på eBike ikke har bakkekontakt mens skyvehjelpen er i bruk. For å aktivere skyvehjelpen trykker du kort på knappen WALK på kjørecomputeren. Etter aktivering trykker du på knappen + innen 3 sekunder og holder den inne. Motoren til elsykkelen kobles inn. Merk: Skyvehjelpen kan ikke aktiveres i fremdriftshjelpnivået OFF. Skyvehjelpen slås av i følgende situasjoner: - Du slipper knappen +, – hjulene på eBike blir blokkert (f.eks. på grunn av bremsing eller støt mot en hindring), - hastigheten overskrider 6 km/h. Virkemåten til skyvehjelpen er underlagt landsspesifikke bestemmelser og kan derfor avvike fra beskrivelsen over.

Slå lysene på sykkelen på/av

I utførelsen der lyset på sykkelen forsynes med strøm av eBike-systemet kan front- og baklyset slås på og av samtidig med knappen (3). Kontroller at lysene på sykkelen fungerer riktig før hver sykkeltur. Når lyset er slått på, lyser indikatoren for lys på sykkelen c (se „Startskjermbilde“, Side Norsk – 6) i statuslinjen på displayet. Lyset på sykkelen har ingen innflytelse på bakgrunnslyset til displayet.

Opprette brukernavn

For å kunne bruke alle funksjonene i betjeningssystemet må du registrere deg på nettet. Med et brukernavn kan du blant annet analysere dine turdata og ruter. Du kan opprette et brukernavn via smarttelefonappen Bosch eBike Connect eller direkte på www.eBike-Connect.com. Oppgi informasjonen som er nødvendig for registreringen. Smarttelefonappen Bosch eBike Connect kan lastes ned gratis fra App Store (for Apple iPhone) eller Google Play Store (for Android-enheter).

Koble kjørecomputeren til appen Bosch eBike Connect

Forbindelse med smarttelefonen opprettes på følgende måte: - Start appen. - Velg fanen . - Velg . - Legg til Kiox. I appen vises nå en melding om at knappen for sykkellys (3) skal trykkes i 5 sekunder på kjørecomputeren. Trykk i 5 sekunder på knappen (3). Kjørecomputeren aktiverer Bluetooth® Low Energy-forbindelsen automatisk og skifter til paringsmodus. Følg anvisningene på skjermen. Brukerdataene synkroniseres när paringsprosedyren er avsluttet. Merknad: Bluetooth®-forbindelsene må ikke aktiveres manuelt.

Activity tracking (Aktivitetssporing)

Registrering eller pålogging i eBike Connect-portalen eller eBike Connect-appen er nødvendig for registrering av aktiviteter. For at aktiviteter skal kunne registreres, må du gi ditt samtykke til lagring av posisjonsdata i portalen eller appen. Først da vises aktivitetene dine i portalen og i appen. Posisjonen registreres bare når kjørecomputeren er koblet til eBike Connect-appen.

eShift (tilleggsutstyr)

eShift er integreringen av elektroniske girsystemer i eBike-systemet. eShift-komponentene er koblet til drivenheten elektrisk hos produsenten. Betjeningen av de elektroniske girsystemene er beskrevet i en egen brukerhåndbok.

eSuspension (tilleggsutstyr)

eSuspension er integreringen av elektroniske dempings- og fjæringselementer i eBike-systemet. Via Quick Menu (Hurtigmeny) kan forhåndsdefinerte innstillinger for eSuspension-systemet velges. Du finner mer informasjon om innstillingene i bruksanvisningen fra produsenten av eSuspension. eSuspension tilbys bare sammen med kjørecomputeren Kiox og er bare mulig i kombinasjon med drivenhetene BDU450 CX, BDU480 CX og BDU490P.

ABS - blokkeringsfrie bremser (tilleggsutstyr)

Hvis hjulet er utstyrt med Bosch eBike-ABS uten ekstern kontrollampe, vises kontrollampen på displayet til Kiox ved systemstart og feil. Du finner mer informasjon om ABS og hvordan dette systemet fungerer i brukerveiledningen for ABS.

Lock (premiumfunksjon)

Låsefunksjonen (Lock) kan fås i eBike Connectappen. Etter at Lock-funksjonen er slått på, deaktiveres hjelpen fra eBike-drivenheten når kjørecomputeren tas ut. Aktivering er deretter bare mulig med kjørecomputeren som hører til eBike. Du finner en detaljert veiledning i nettversjonen av bruksanvisningen www.Bosch-eBike.com/Kiox-manual.

Programvareoppdateringer

Programvareoppdateringer overføres i bakgrunnen fra appen til kjørecomputeren när appen har forbindelse med kjørecomputeren. Når overføringen av en oppdatering er fullført, vises dette tre ganger när kjørecomputeren startes på nytt. Alternativt kan du sjekke om det finnes oppdateringer på .

Strømforsyning til eksterne enheter via USB-inngang

De fleste enheter som kan forsynes med strøm via USB (f.eks. diverse mobiltelefoner) kan brukes eller lades ved hjelp av USB-inngangen. For at ladingen skal fungere, må kjørecomputeren og et tilstrekkelig ladet batteri være montert på eBike. Åpne beskyttelsesdekselet (17) til USB-inngangen på kjørecomputeren. Koble den eksterne enhetens USB-plugg til USB-kontakten (6) på kjørecomputeren via en USB-ladekabel Micro A – Micro B (føres av Bosch eBike-forhandleren). Etter at forbrukeren er koblet fra, må USB-inngangen lukkes godt med beskyttelsesdekselet (17) igjen. En USB-forbindelse er ingen vanntett pluggforbindelse. Ved sykling i regn må ingen eksterne enheter være tilkoblet, og USB-inngangen må med beskyttelsesdekselet (17) være helt lukket. Obs! Tilkoblede forbrukere kan påvirke elsykkelens rekkevidde.

Visninger og innstillinger på kjørecomputeren

Merk: Alle grensesnittillustrasjonene og -tekstene på de følgende sidene representerer gjeldende versjon av programvaren. Etter en programvareoppdatering kan det hende at visningene og/eller tekstene på brukergrensesnittet er litt endret.

Betjeningslogikk

Med knappene < (10) og > (8) kan de forskjellige skjermbildene med informasjon om turdata også åpnes under sykling. Du kan dermed ha begge hendene på styret mens du sykler. Med knappene + (12) og - (11) kan du øke eller redusere nivået på fremdriftshjelpen. , som kan åpnes fra Status screen (Statusskjermbilde), kan ikke tilpasses under sykling. Med valgknappen (9) kan du utføre følgende funksjoner: - Under sykling får du tilgang til hurtigmenyen. - Du kan åpne innstillingsmenyen i Status screen (Statusskjermbilde) när sykkelen står stille. - Du kan bekrefte verdier og anvisninger. - Du kan avslutte dialogen. Hvis kjørecomputeren tas ut av holderen uten å slås av, vises informasjon om den sist kjørte strekningen og statusinformasjon vekselvis. Hvis ingen knapp trykkes etter at kjørecomputeren er tatt ut av holderen, slås den av etter 1 minutt.

Skjermbilderekkefølge

Når kjørecomputeren er satt inn i holderen, kan du hente frem følgende visninger etter hverandre: 1. Startskjermbilde 2. Tid og rekkevidde 3. Strekning og kjøretid 4. Effekt og tråkkfrekvens 5. Gjennomsnittlig hastighet og maksimal hastighet 6. Strekning, rekkevidde, ytelse og hjertefrekvens 7. Hjertefrekvens 8. Kaloriforbruk og totalstrekning 9. Statusskjermbilde

Startskjermbilde

Når kjørecomputeren er slått på og du setter den i holderen, vises startskjermbildet.

b a 12:58 TURBOOD 82% km/h c d e j i h 24,3 f g

a Visning av klokkeslett/hastighet b Visning av fremdriftshjelp c Visning av kjørelys d Ladenivåindikator for eBike-batteri e Visning av hastighetsenhet ^A) f Hastighet g Hjelpelinje h Motoreffekt i Egen innsats j Gjennomsnittshastighet k Ytelsesvurdering A) Kan endres via statusskjermbildet Visningene a...d utgjør statuslinjen og vises på alle skjermbildene. Hvis hastigheten allerede vises på skjermbildet, skifter visningen a til gjeldende klokkeslett i timer og minutter. Følgende vises i statuslinjen: - Hastighet/klokkeslett: den gjeldende hastigheten i km/t eller mph hhv. gjeldende klokkeslett - Fremdriftshjelpnivå: visning av valgt fremdriftshjelp for øyeblikket, med farger - Lys: et symbol for lys som er slått på - Ladenivå eBike-batteri: visning av ladenivået i prosent I ytelsesvurderingen k vises et diagram med hastigheten for øyeblikket (hvit stolpe) i forhold til din gjennomsnittshastighet j. Av diagrammet ser du umiddelbart om hastigheten din for øyeblikket er over eller under gjennomsnittshastigheten din (til venstre for den svarte streken = under gjennomsnittsverdien, til høyre for den svarte streken = over gjennomsnittsverdien). Via hjelpelinjen g kan du se hvilket skjermbilde du befinner deg i. Det aktuelle skjermbildet er markert. Med knappene < (10) og > (8) kan du aktivere flere skjermbilder. Fra det første startskjermbildet kommer du til statusskjermbildet med knappen < (10).

Status screen (Statusskjermbilde)


0.0 km ECO 81% 12:58 eBike Mobile 81% 95% Last Sync: 01.01.2019 Settings

I statusskjermbildet vises statuslinjen, og i tillegg gjeldende klokkeslett, ladenivået til alle batteriene til Bike og smarttelefonbatteriet hvis smarttelefonen er koblet til via Bluetooth®. Under denne vises eventuelt symboler for en aktivert Bluetooth®-funksjon eller en enhet som er koblet til via Bluetooth® (for eksempel en pulsmåler). I tillegg vises datoen for den siste synkroniseringen mellom smarttelefon og Kiox. I det nedre området har du tilgang til (Innstillinger)>.

Dette språket i brukergrensesnittet støttes ikke av kjørecomputeren. I denne bruksanvisningen vises derfor de engelske tekstene i brukergrensesnittet sammen med en forklaring på språket i landet. Du kommer til innstillingsmenyen via statusskjermbildet. kan ikke åpnes og ikke tilpasses under sykling. Med knappene – (11) og + (12) kan du velge ønsket innstilling og åpne denne og eventuelle undermenyer med valgknappen (9). Fra den aktuelle innstillingsmenyen kan du bla tilbake til den forrige menyen med knappen < (10). I det første navigasjonsnivået finner du disse overordnede områdene: \- – Informasjon om registrering: Dette menypunktet vises bare hvis du ikke har registrert deg på eBike Connect ennå. \- – Innstillinger for din eBike: Du kan stille tellerne, som kilometer per dag og gjennomsnittsverdier, på 0 automatisk eller manuelt, og nullstille rekkevidden. Du kan endre verdien for hjulomkretsen som er forhåndsinnstilt av produsenten, med ± 5 %. Hvis din eBike er utstyrt med eShift, kan du også konfigurere eShift-systemet her. Sykkelprodusenten eller -forhandleren kan ikke legge kjørelengde og/eller tidsrom til grunn for servicetidspunktet. Under ser du når det er tid for service. På siden om sykkelkomponentene vises serienummer, maskinvareversjon, programvareversjon og andre relevante opplysninger om de forskjellige komponentene. \- - Opplysninger om den aktive brukeren - – Inn- eller utkobling av Bluetooth®- funksjonen: Tilkoblede enheter vises. - – en liste med alternativer for innstillinger på kjørecomputeren: Du kan velge visning av hastighet og avstand i kilometer eller miles, klokkeslett i 12- eller 24-timersformat, du kan velge klokkeslett, dato og tidssone og stille inn ønsket språk. Du kan tilbakestille Kiox til fabrikkinnstillingene, starte en programvareoppdatering (hvis tilgjengelig) og velge mellom svart og hvit design. - – Informasjon om din Kiox: Informasjon om vanlige spørsmål (FAQ), sertifikater, kontaktinformasjon, informasjon om lisenser Du finner en detaljert beskrivelse av de enkelte parameterne i nettversjonen av bruksanvisningen på www.Bosch-eBike.com/Kiox-manual.

Quick Menu (Hurtigmeny)

Via Quick Menu (Hurtigmeny) vises utvalgte innstillinger som kan tilpasses også under sykling. Det er mulig å komme til Quick Menu (Hurtigmeny) med valgknappen (9). Det er ikke mulig å komme til denne fra

Status screen (Statusskjermbilde).

Via Quick Menu (Hurtigmeny) kan du foreta disse innstillingene: \- Alle data om strekningen som er tilbakelagt frem til dette tidspunktet, blir nullstilt. \- Her kan du stille inn träkkfrekvensen. \- Her kan du stille inn en dempings eller fjæringsmodus som er fastsatt av produsenten.

Visning av feilkode

Komponentene i eBike-systemet kontrolleres hele tiden automatisk. Hvis en feil blir oppdaget, vises en feilkode på kjørecomputeren. Avhengig av feiltypen koples motoren eventuelt også automatisk ut. Videresykling uten støtte fra motoren er alltid mulig. Elsykkelen bør inspiseres før du sykler flere turer. Få utført alle reparasjoner hos en autorisert sykkelforhandler.

Kode Årsak Løsning
410 Én eller flere knapper på kjørecomputeren er blokkert.		Kontroller om knappene er blokkert, for eksempel på grunn av skitt. Rengjør eventuelt knappene.
414 Forbindelsesproblem på betjeningsenheten		Få kontrollert tilkoblingene og forbindelsene
418 Én eller flere knapper på betjeningsenheten er blokkert.		Kontroller om knappene er blokkert, for eksempel på grunn av skitt. Rengjør eventuelt knappene.
419 Konfigurasjonsfeil Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
422 Problem med forbindelsen med motoren Få kontrollert tilkoblingene og forbindelsene
423 Problem med forbindelsen til eBike-batteriet		Få kontrollert tilkoblingene og forbindelsene
424 Kommunikasjonsfeil mellom komponentene		Få kontrollert tilkoblingene og forbindelsene
426 Intern tidsoverskridelsesfeil Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler. I denne feiltilstanden er det ikke mulig å se eller tilpasse dekkomkretsen i menyen for grunnleggende innstillinger.
430 Det interne batteriet til kjørecomputeren er tomt (ikke for BUI350)		Lad kjørecomputeren (i holderen eller via USB-tilkoblingen)
431 Feil ved programvareversjon Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
440 Intern feil i drivenheten Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
450 Intern programvarefeil Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
460 Feil på USB-tilkobling Ta ledningen ut av USB-tilkoblingen til kjørecomputeren. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
490 Intern feil i kjørecomputeren Få inspisert kjørecomputeren
500 Intern feil i drivenheten Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
502 Feil på lyset til sykkelen Kontroller lyset og de tilhørende ledningene. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
503 Feil i hastighetssensoren Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
504 Manipulering av hastighetssignalet er registrert.		Kontroller plasseringen av eikemagneten, og juster den eventuelt. Kontroller med hensyn til manipulering (tuning). Hjelpen fra motoren reduseres.
510 Intern sensorfeil Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
511 Intern feil i drivenheten Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
530 Batterifeil Slå av elsykkelen. Ta ut eBike-batteriet, og sett det inn igjen. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.

Kode Årsak Løsning

531 Konfigurasjonsfeil Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
540 Temperaturfeil Elsykkelens temperatur er utenfor det tillatte området. Slå av eBike-systemet, slik at drivenheten kan avkjøles eller varmes opp til tillatt temperaturområde. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
550 En strømforbruker som ikke er tillatt, har blitt registrert.	Fjern strømforbrukeren. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
580 Feil ved programvareversjon Start systemet på nytt.	Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
591 Autentiseringsfeil Slå av eBike-systemet. Ta ut batteriet, og sett det inn igjen. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
592 Inkompatibel komponent Bruk et kompatibelt display.	Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
593 Konfigurasjonsfeil Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
595, 596 Kommunikasjonsfeil Kontroller ledningene til giret, og start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
602 Intern batterifeil Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
603 Intern batterifeil Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
605 Feil ved batteritemperatur Batteriets temperatur er utenfor det tillatte området. Slå av eBike-systemet, slik at batteriet kan avkjøles eller varmes opp til tillatt temperaturområde. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
606 Ekstern batterifeil Kontroller kablingen. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
610 Feil ved batterispenning Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
620 Feil ved lader Skift ut laderen. Kontakt din Bosch eBike-forhandler.
640 Intern batterifeil Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
655 Flere feil ved batteriet Slå av eBike-systemet. Ta ut batteriet, og sett det inn igjen. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
656 Feil ved programvareversjon Kontakt Bosch eBike-forhandleren for oppdatering av programvaren.
7xx Feil på komponenter fra andre leverandører	Se bruksanvisningen fra produsenten av komponenten.
800 Intern ABS-feil	Kontakt din Bosch eBike-forhandler.
810 Usannsynlige signaler på hjulhastighetssensoren	Kontakt din Bosch eBike-forhandler.
820 Feil på ledningen til hjulhastighetssensoren foran	Kontakt din Bosch eBike-forhandler.
821 ... 826	Usannsynlige signaler på hjulhastighetssensoren foranDet kan hende at sensorskiven ikke er på plass, eller at den er defekt eller montert feil. Merkbar forskjell mellom	Start systemet på nytt, og foreta en prøvetur på minst to minutter. ABS-kontrollampen på slukke. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
Kode Årsak Løsning
	dekkdiameteren på forhjulet og bakhjulet;ekstrem bruk, for eksempel sykling påbakhjulet
830 Feil på ledningen tilhjulhastighetssensoren bak		Kontakt din Bosch eBike-forhandler.
831833 ... 835	Usannsynlige signaler påhjulhastighetssensoren bakDet kan hende at sensorskiven ikke er på plass, eller at den er defekt eller montert feil. Merkbar forskjell mellomdekkdiameteren på forhjulet og bakhjulet;ekstrem bruk, for eksempel sykling påbakhjulet	Start systemet på nytt, og foreta en prøvetur på minst to minutter.ABS-kontrollampen på slukke. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
840 Intern ABS-feil Kontakt din Bosch eBike-forhandler.
850 Intern ABS-feil Kontakt din Bosch eBike-forhandler.
860, 861 Feil	på spenningsforsyningen Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
870, 871880883 ... 885	Kommunikasjonsfeil Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
889 Intern ABS-feil Kontakt din Bosch eBike-forhandler.
890 ABS-kontrollampen er defekt eller mangler; det kan eventuelt hende at ABSikke fungerer.		Kontakt din Bosch eBike-forhandler.
Ingen visning	Intern feil i kjørecomputeren Start eBike-systemet på nytt ved å slå det av og på.

Service og vedlikehold

Vedlikehold og rengjøring

Ingen av komponentene må rengjøres med høytrykksspyler. Sørg for at skjermen til kjørecomputeren alltid er ren. Skitt kan føre til feil ved registreringen av lysstyrken. Kjørecomputeren må bare rengjøres med en myk klut fuktet med vann. Bruk ikke rengjøringsmidler. Få inspisert eBike-systemet teknisk minst en gang i året (bl.a. mekaniske deler, oppdatert systemprogramvare). I tillegg kan sykkelforhandleren legge kjørelengde og/eller tidsrom til grunn for servicetidspunktet. Da vil kjørecomputeren vise servicetidspunktet hver gang den slås på. Kontakt en autorisert sykkelforhandler for service eller reparasjoner på eBike. Få utført alle reparasjoner hos en autorisert sykkelforhandler.

Kundeservice og kundeveiledning

Kontakt en autorisert sykkelforhandler ved spørsmål om eBike-systemet og systemkomponentene. Du finner kontaktinformasjon til autoriserte sykkelforhandlere på nettsiden www.bosch-ebike.com.

Transport

Hvis du transporterer eBike utenfor bilen, for eksempel på et sykkelstativ, må du ta av kjørecomputeren og eBike-batteriet slik at du unngå skader på disse.

Deponering

 Drivenheten, kjørecomputeren inkl. betjeningsenheten, batteriet, hastighetssensoren, tilbehør og emballasje skal leveres til gjenvinning. eBike og komponentene til sykkelen må ikke kastes som vanlig husholdningsavfall!  Iht. det europeiske direktivet 2012/19/EU om brukt elektrisk utstyr og iht. det europeiske direktivet 2006/66/EC må defekte eller brukte batterier/oppladbare batterier samles adskilt og leveres inn for miljøvennlig resirkulering. Lever Bosch eBike-komponenter som ikke lenger kan brukes, til en autorisert sykkelforhandler. Rett til endringer forbeholdes.

Turvallisuusohjeet

 Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudatta-matta jättäminen voi johtaa sähköiskuun, tu-lipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja käyttöohjeet tulevaa käyttöä varten.

Tässä käyttöohjekirjassa käytetty nimitys akku tarkoittaa kaikkia alkuperäisiä Boschin eBike-akkuja. - Älä anna ajotietokoneen viedä huomiotasi liikenteestä. Onnettomuusvaara, jos et keskity yksinomaan tie-liikenteeseen. Jos haluat tehdä tehostustason vaihtoa pidemmälle meneviä syöttöjä ajotietokoneeseen, pysähdy ja syötä asiaankuuluvat tiedot. Säädä näytön kirkkaus niin, että pystyt näkemään tärkeät tiedot (esimerkiksi nopeuden tai varoitusmerkit) helposti. Väärin säädetty näytön kirkkaus voi johtaa vaaratilanteisiin. - Älä avaa ajotietokonetta. Ajotietokone saattaa rikkoutua avaamisen takia ja sen takuu raukeaa. - Älä käytä ajotietokonetta kahvana. Jos nostat eBike-pyörää ajotietokoneen avulla, ajotietokone voi rikkoutua korjauskelvottomaksi. - Älä käännä polkupyörää ylösalaisin ohjaustangon ja satulan varaan, jos ajotietokone tai sen pidike ovat ohjaustankoa ylempänä. Muuten ajotietokone ja pidike voivat rikkoutua käyttökelvottomiksi. Irrota ajotietokone myös ennen kuin kiinnität polkupyörän asennustelineeseen, jotta ajotietokone ei pääse putoamaan tai rikkoutu-maan. ▶ Varoitus! Bluetooth®- ja/tai WiFi-yhteydellä varustetun ajotietokoneen käyttö voi aiheuttaa häiriöitä muille laitteille ja järjestelmille, lentokoneille ja lääketieteellisille laitteille (esim. sydämentahdistin ja kuulolaitteet). Lisäksi on mahdollista, että se aiheuttaa haittaa välittömässä läheisyydessä oleville ihmisille ja eläimille. Älä käytä Bluetooth®-yhteydellä varustettua ajotietokonetta lääketieteellisten laitteiden, huoltoasemien, kemianlaitosten, räjähdysvaarallisten tilojen tai räjäytysalueiden läheisyydessä. Älä käytä Bluetooth®-yhteydellä varustettua ajotietokonetta lentokoneissa. Vältä pitkäaikaista käyttöä kehon välittömässä läheisyydessä. Bluetooth®-tuotenimi ja myös kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. Bosch eBike Systems käyttää näitä tuotenimiä/kuvamerkkejä lisenssillä. - Ajotietokone on varustettu radiosignaaliliitännällä. Paikallisia käyttörajoituksia (esimerkiksi lentokoneissa tai sairaaloissa) on noudatettava.

Tietosuojaohje

Kun lähetät ajotietokoneen huoltoa varten Bosch-huoltopisteeseen, ajotietokoneeseen tallentamasi tiedot välitetään mahdollisesti Boschille.

Tuotteen ja ominaisuuksien kuvaus

Määräyksenmukainen käyttö

Kiox-ajotietokone on tarkoitettu Boschin eBike-järjestelmän ohjaukseen ja ajotietojen näyttöön. Kiox-ajotietokoneen koko toimintovalikoiman käyttämiseksi tarvitset yhteensopivan älypuhelimen, jossa on eBike-Connect-sovelluksen (saatavana App Storesta tai Google Play Storesta), ja sinun täytyy tehdä rekisteröinti eBike-Connect-portaaliin (www.ebike-connect.com).

Kuvatut osat

Kuvattujen osien numerointi viittaa oppaan alussa oleviin kuvasivujen piirroksiin. (1) Ajotietokone (2) Näyttö (3) Polkupyörän ajovalopainike (4) Ajotietokoneen käynnistyspainike (5) Ajotietokoneen pidike (6) USB-liitäntä (7) Käyttöyksikkö (8) Eteenpäin/oikealle selauksen painike > (9) Valintapainike (10) Taaksepäin/vasemmalle selauksen painike < (11) Tehostuksen vähennyksen painike -/ alaspäin selauksen painike (12) Tehostuksen lisäämisen painike +/ylöspäin selauksen painike (13) Talutusavun painike (14) Moottoriyksikön koskettimet (15) Ajotietokoneen lukitusruuvi (16) Ohjainlaakerin ruuvi (17) USB-liitännän suojakansi ^A) (18) Magneettipidike (19) Käyttöyksikön pidike A) saatavana varaosana Tekniset tiedot

Ajotietokone Kiox
Tuotekoodi BUI330
USB-liitännän maks. lataus-virtaA)	mA 1 000
USB-liitännän latausjännite V 5
USB-latausjohtoB)		1 270 016 360
Käyttölämpötila °C -5...+40
Latauslämpötila °C 0 ... +40
Säilytyslämpötila °C +10 ... +40
Sisäinen litiumioniakku V	mAh	3,7230
SuojausluokkaC)		IP x7
Paino n. g 60
Bluetooth® Low Energy
- Taajuus MHz 2 400-2 480
- Lähetysteho mW	< 10

A) kun ympäristön lämpötila <25 °C B) Ei sisälly vakiovarustukseen C) Kun USB-suojus on kiinni

Vaatimustenmukaisuusvakuutus

Täten Robert Bosch GmbH, Bosch eBike Systems, vakuuttaa, että radiolaitetyyppi Kiox vastaa direktiivin 2014/53/EU vaatimuksia. EU-vaatimustenmukaisuusvakuutuksen koko teksti on saatavana seuraavassa verkko-osoitteessa: https://www.ebike-connect.com/conformity.

Asennus

Ajotietokoneen asennus ja irrotus (katso kuva A)

Asenna Kiox ensin alaosastaan pidikkeeseen (5) ja käännä ajotietokonetta kevyesti eteenpäin niin, että se kiinnittyy kunnolla magneettipidikkeeseen. Kun haluat irrottaa ajotietokoneen, ota kiinni sen yläosasta ja vedä sitä itseäsi kohti niin, että se irtoaa magneettipidikkeestä.

▶ Kun pysäköit eBike-pyörän, irrota sen ajotietokone.

Ajotietokoneen voi lukita ruuvilla pidikkeeseen irrottamisen estämiseksi. Löysää sitä varten ohjainlaakerin ruuvia (16), kunnes Kioxin pidikkeen voi kääntää sivulle. Aseta ajotietokone pidikkeeseen. Ruuvaa lukitusruuvi (M3, pituus 6 mm) alakautta ajotietokoneen sitä varten olevaan kierrereikään (ajotietokone voi vaurioitua, jos käytät liian pitkää ruuvia). Käännä pidike takaisin ja kiristä ohjainlaakerin ruuvi valmistajan antamien ohjetietojen mukaan.

Käyttö

Ennen ensikäyttöä

Kiox toimitetaan osittain ladatulla akulla. Tätä akkua täytyy ladata ennen ensikäyttöä vähintään 1 tunnin ajan USB-liitännän (katso "Ajotietokoneen virransyöttö", Sivu Suomi – 3) tai eBike-järjestelmän kautta. Käyttöyksikkö kannattaa asentaa niin, että painikkeet ovat lähes pystysuorassa ohjaustankoon nähden. Ensikäytön yhteydessä näyttöön tulee ensin kielen valinta ja sen jälkeen voit tutustua olennaisiin toimintoihin ja ilmoituksiin valikkokohdan kautta. Tämän valikkokohdan voi avata myös myöhemmin kohtien → kautta.

Järjestelmäasetusten valinta

Asenna ajotietokone pidikkeeseen ja toimi seuraavasti polkupyörän seisoessa paikallaan: Siirry tilanäyttöön (käyttöyksikön painikkeen < (10) avulla ensimmäiseen näkymään) ja avaa - valikko valintapainikkeella. Voit valita haluamasi asetuksen painikkeiden - (11) ja + (12) avulla ja avata sen sekä muita tarvittavia alivalikoita valintapainikkeen avulla (9). Voit vaihtaa kyseisestä asetusvalikosta takaisin edelliseen valikkoon painikkeella < (10). Kohdassa voit suo-rittaa seuraavat asetukset: - - - - - <24h form (24h aikamuoto)> - - - -

eBike-järjestelmän käyttöönotto

Vaatimukset

eBike-järjestelmän voi aktivoida vain, kun seuraavat vaatimukset on täytetty: - Riittävän täyteen ladattu eBike-akku asennettu paikalleen (katso akun käyttöohjeet). - Ajotietokone on asennettu oikein pidikkeeseen.

eBike-järjestelmän käynnistäminen ja sammuttaminen

Voit käynnistää eBike-järjestelmän seuraavilla tavoilla: - Kun ajotietokone ja eBike-akku on asennettu paikoilleen, paina lyhyesti ajotietokoneen käynnistyspainiketta (4). - Kun ajotietokone on asennettu paikalleen, paina eBikeakun käynnistyspainiketta (tiettyjen valmistajien polkupyörissä on mahdollista, ettei akun käynnistyspainikkee-seen voi päästä käsiksi; katso akun käyttöohjeet). Moottori kytkeytyy päälle heti kun alat polkea polkimilla (paitsi talutusavun toiminnossa tai tehostustasossa OFF). Moottoriteho määräytyy ajotietokoneeseen säädetystä tehostustasosta. Heti kun lopetat normaalikäytössä polkemisen, tai heti kun vauhti kasvaa 25/45 km/h nopeuteen, eBike-moottorilla tehostus kytkeytyy pois päältä. Moottori kytkeytyy automaatti- sesti uudelleen päälle heti kun alat polkea polkimilla ja nopeus on alle 25/45 km/h. Voit sammuttaa eBike-järjestelmän seuraavilla tavoilla: – Paina lyhyesti ajotietokoneen virtapainiketta (4). - Kytke eBike-akku pois päältä akun virtapainikkeella (joidenkin valmistajien pyörissä on mahdollista, ettei akun virtapainikkeeseen päästä käsiksi; katso polkupyörän valmistajan toimittama käyttöohjekirja). - Ota ajotietokone pois pidikkeestä. Jos et noin 10 minuuttiin käytä eBike-moottoria (esim. jos eBike on pysäköity paikalleen) etkä paina ajotietokoneen tai käyttöyksikön painikkeita, eBike-järjestelmän ja akun toiminta katkaistaan automaattisesti energian säästämiseksi.

Ajotietokoneen virransyöttö

Ajotietokoneen akku saa sähköä eBike-akulta, kun ajotietokone on pidikkeessään (5), riittävän täyteen ladattu eBike-akku on asennettu eBike-pyörään ja eBike-järjestelmä on kytketty päälle. Jos ajotietokone otetaan pois pidikkeestä (5), tällöin virran-syöttö tapahtuu ajotietokoneen akusta. Jos ajotietokoneen akun varaustila on heikko, näyttöön tulee varoitus. Asenna ajotietokone takaisin pidikkeeseen (5) ajotietokoneen akun lataamiseksi. Huomautus: mikäli et parhaillaan la-taa eBike-akkua, eBike-järjestelmän toiminta katkeaa automaattisesti, jos sitä ei käytetä 10 minuuttiin. Tässä tapauksessa myös ajotietokoneen akun lataus loppuu. Voit ladata ajotietokoneen myös USB-liitännän (6) välityksellä. Avaa sitä varten suojakansi (17). Kytke ajotietokoneen USB-portti Micro-USB-johdon välityksellä tavanomaiseen USB-latauslaitteeseen (ei kuulu vakiovarustukseen) tai tietokoneen USB-liitäntään (maks. 5 V latausjännite; maks. 500 mA latausvirta). Jos irrotat ajotietokoneen pidikkeestä (5), toimintojen kaikki arvot jäävät muistiin ja ne ilmoitetaan edelleen näytössä. Jos Kiox-akkua ei ladata uudelleen, päivämäärä ja kellonaika pysyvät ajassaan enintään 6 kuukauden ajan. Kun kytket sen jälleen päälle, sovelluksen Bluetooth®-yhteyden ja älypuhelimen onnistuneen GPS-paikannuksen myötä päivämäärä ja kellonaika asetetaan uudelleen. Huomautus: Kioxin lataus tapahtuu vain, kun se on kytketty päälle. Huomautus: jos Kiox sammutetaan USB-johdon kautta tapahtuvan latauksen aikana, Kioxin voi käynnistää uudelleen vasta USB-johdon irrotuksen jälkeen. Huomautus: akun pitkän käyttöiän varmistamiseksi ajotietokoneen akkua kannattaa ladata tunnin ajan kolmen kuukauden väliajoin.

Akun lataustilan näyttö

eBike-akun lataustilan d (katso "Aloitusnäkymä", Sivu Suomi – 6) voi katsoa tilanäkymästä ja tilariviltä. eBike-akun lataustilan voi katsoa myös eBike-akun omista LED-merkkivaloista.

Ilmoituksen väri Selitys

Valkoinen eBike-akun lataustila on yli30 %.

Keltainen eBike-akun lataustila on15–30 %.

Punainen eBike-akun lataustila on0–15 %.

Punainen + ! Kapasiteetti moottorin avullatehostamiseen on käytetty loppuun ja tehostus kytkeytyy pois päältä. Jäljellä oleva kapasiteetti annetaan polkupyörän valojen ja ajotietokoneen käyttöön.

Jos eBike-akku ladataan paikallaan polkupyörässä, näyttö antaa vastaavan ilmoituksen. Jos ajotietokone irrotetaan pidikkeestä (5), akun lataustilan viimeisin ilmoitus jää muistiin.

Säilytysmoodi/Kioxin nollaus

Ajotietokoneessa on sähköä säästävä säilytysmoodi, joka minimoi sisäisen akun varauksen purkautumisen. Tässä yhteydessä päivämäärä ja kellonaika nollautuvat. Tämän moodin voi aktivoida pitämällä ajotietokoneen käynnistyspainiketta (4) painettuna vähintään 8 s ajan. Ajotietokone on säilytysmoodissa, jos ajotietokone ei käynnisty käynnistyspainikkeen (4) lyhyellä painalluksella. Kun painat käynnistyspainiketta (4) vähintään 2 s ajan, saat lopetettua säilytysmoodin. Ajotietokone tunnistaa täysin käyttövalmiin toimintatilansa. Kun painat täysin käyttövalmiissa toimintatilassa käynnistyspainikkeen (4) pohjaan vähintään 8 s ajaksi, ajotietokone siirtyy säilytysmoodiin. Mikäli Kiox ei vastoin odotuksia ole käyttövalmiissa toimintatilassa eikä enää reagoi ohjaukseen, tällöin käynnistyspainikkeen (4) pitkäkestoinen painallus (vähintään 8 s) saa aikaan nollauksen. Nollauksen jälkeen ajotietokone käynnistyy uudelleen noin 5 s kuluttua. Jos Kiox ei käynnisty uudelleen, paina käynnistyspainike (4) pohjaan 2 s ajaksi. Kun haluat palauttaa Kioxin tehdasasetuksiin, valitse → → . Tälloin kaikki käyttäjätiedot nollautuvat.

Tehostustason asetus

Voit säätää käyttöyksiköstä (7), kuinka voimakkaasti eBike-moottori tehostaa polkemista. Tehostustasoa voi muuttaa koska tahansa, myös ajon aikana. Huomautus: eräissä versioissa on mahdollista, että tehostustaso on säädetty kiinteään arvoon, jota ei voi muuttaa. On myös mahdollista, että valittavissa on tässä esitettyä vähemmän tehostustasoja. Käytettävissä on korkeintaan seuraavat tehostustasot: - OFF: moottorin tehostus on kytketty pois päältä, eBike-pyörällä voi ajaa normaalin polkupyörän tapaan pelkäs-tään poljentavoimalla. Talutusapua ei voi aktivoida tässä tehostustasossa. – ECO: sähköä säästävä tehostus tarpeen mukaan, pitkälle toimintasäteelle - TOUR: tasainen tehostus, pitkille ajoretkille - SPORT/eMTB: SPORT: voimakas tehostus, mäkisten reittien urheilulliseen ajamiseen ja kaupunkiliikenteeseen eMTB: optimaalinen tehostus kaikissa maastoissa, urheilullinen kiihdytys, entistä parempi dynamiikka, paras mahdollinen suorituskyky (eMTB on käytettävissä vain moottoriyksiköiden BDU250P CX, BDU365, BDU450 CX ja BDU480 CX kanssa. Vaatii mahdollisesti ohjelmiston päivittämisen.) \- TURBO: suurin tehostus myös nopeaan poljentaan, urheilulliseen ajoon Lisää tehostustasoa painamalla toistuvasti käyttöyksikön painiketta + (12), kunnes näyttöön tulee haluamasi tehostustaso, vähennä tehostustasoa painamalla painiketta - (11). Ajamiseen käytetty moottoriteho tulee näyttöön h (katso "Aloitusnäkymä", Sivu Suomi – 6). Suurin mahdollinen moottoriteho riippuu valitusta tehostustasosta. Jos ajotietokone irrotetaan pidikkeestä (5), tehostustason viimeisin näyttölukema jää muistiin.

Talutusavun kytkeminen päälle ja pois

Talutusapu helpottaa eBike-pyörän taluttamista. Nopeus riippuu tätä toimintoa käytettäessä valitusta vaihteesta ja on enimmillään 6 km/h. Mitä pienempi valittu vaihde, sitä pienempi talutusaputoiminnon nopeus (täydellä teholla). Talutusaputoimintoa saa käyttää vain eBike-pyörän taluttamiseen. Loukkaantumisvaara, jos eBiken pyörät eivät kosketa talutusapua käytettäessä maata. Aktivoi talutusapu painamalla lyhyesti ajotietokoneen WALK-painiketta. Paina aktivoinnin jälkeen 3 sekunnin si-sällä painiketta + ja pidä sitä painettuna. eBike-pyörän moot-tori käynnistyy. Huomautus: talutusapua ei voi käyttää tehostustasolla OFF. Talutusapu kytkeytyy välittömästi pois päältä seuraavissa tilanteissa: \- vapautat painikkeen +, – eBike-pyörän vanteet lukkiutuvat (esim. jarrutuksen tai törmäyksen takia), \- nopeus on yli 6 km/h. Talutusavun toimintatapa riippuu maakohtaisista määräyksistä. Siksi se saattaa poiketa yllä olevasta kuvauksesta tai se voi olla kytketty pois toiminnasta.

Polkupyörän valojen päälle-/poiskytkentä

Mallissa, jossa ajovalot saavat sähköä eBike-järjestelmältä, voit kytkeä ajotietokoneen kautta polkupyörän ajovalopainikkeella (3) etuvalon ja takavalon samanaikaisesti päälle tai pois päältä. Tarkasta polkupyörän valojen kunnollinen toiminta ennen jo- kaista ajokertaa. Kun valot on kytketty päälle, ajovalojen näyttö c (katso "Aloi- tusnäkymä", Sivu Suomi – 6) palaa tilarivillä. Polkupyörän valojen päälle- ja poiskytkennällä ei ole mitään vaikutusta näytön taustavalaistukseen.

Käyttäjätunnuksen luominen

Ohjausjärjestelmän kaikkien toimintojen käyttämiseksi on tehtävä online-rekisteröinti. Käyttäjätunnuksen avulla voit analysoida esimerkiksi ajotietoja ja matkareittejä. Voit laatia käyttäjätunnuksen älypuhelimen Bosch eBike Connect -sovelluksella tai suoraan verkko-osoitteessa www.eBike-Connect.com. Ilmoita rekisteröintiin tarvittavat tiedot. Älypuhelimen Bosch eBike Connect -sovelluksen voit ladata ilmaiseksi App Storesta (Applen iPhone-puhelimet) tai Google Play Storesta (Android-puhelimet).

Ajotietokoneen ja Bosch eBike Connect - sovelluksen välisen yhteyden muodostaminen

Yhteys älypuhelimeen muodostetaan seuraavasti: \- Käynnistä sovellus. \- Valitse välilehti . \- Valitse . – Lisää puhelimeen Kiox. Sovellus ilmoittaa, että ajotietokoneessa olevaan polkupyörän ajovalopainiketta (3) täytyy painaa 5 sekunnin ajan. Paina painiketta (3) 5 sekunnin ajan. Ajotietokone aktivoi automaattisesti Bluetooth® Low Energy -yhteyden ja vaihtaa parikytkentätilaan. Noudata näytöllä annettavia ohjeita. Kun parikytkentä on saatu tehdyksi, käyttäjätiedot synkronoidaan. Huomautus: Bluetooth®-yhteyttä ei tarvitse aktivoida manuaalisesti.

Activity tracking (Aktiivisuuden seuranta)

Käyttötaaphtumien taltointi edellyttää rekisteröintiä/sisään-kirjautumista eBike-Connect-portaaliin tai eBike-Connect-sovellukseen. Käyttötapahtumien taltiointia varten sinun täytyy hyväksyä sijaintitietojen tallentaminen portaalissa/sovelluksessa. Vain siinä tapauksessa käyttötapahtumat ilmoitetaan portaalissa ja sovelluksessa. Sijainnin taltiointi tapahtuu vain kun ajotietokone on yhteydessä eBike-Connect-sovellukseen.

eShift (valinnainen)

eShift tarkoittaa elektronisten vaihteistojärjestelmien ja eBike-järjestelmän välistä yhteyttä. Valmistaja on tehnyt eS-hift-osien sähköliitännän moottoriyksikköön. Elektronisten vaihteistojärjestelmien käyttö on kuvattu erillisessä käyttö-ohjekirjassa.

eSuspension (valinnainen)

eSuspension tarkoittaa elektronisten vaimennus- ja jousituskomponenttien liittämistä eBike-järjestelmään. Quick Menu (Pikavalikko) -valikosta voit valita ennalta määritettyjä asetuksia eSuspension-järjestelmälle. Asetusten lisätiedot saat eSuspension-valmistajan toimittamista käyttöohjeista. eSuspension-järjestelmää voi käyttää vain Kiox-ajotietokoneen kanssa ja moottoriyksiköiden BDU450 CX, BDU480 CX ja BDU490P yhteydessä.

ABS - lukkiutumisen estojärjestelmä (valinnainen)

Jos polkupyörässä on sellainen Bosch-eBike-ABS, jossa ei ole ulkoista merkkivaloa, toiminnon merkkivalo näkyy Kiox - laitteen näytössä järjestelmän käynnistyksen ja vian yhteydessä. ABS-järjestelmää koskevat lisätiedot ja sen toiminnan kuvauksen voit katsoa ABS-käyttöohjeista.

Lock (Premium-toiminto)

Lock-toiminnon voi ostaa eBike-Connect-sovelluksen -verkkokaupasta. Kun kytket Lock-toiminnon päälle, eBike-moottoriyksikön tehostus deaktivoidaan, kun vedät ajotietokoneen pois paikaltaan. Aktivoinnin voi tehdä tämän jälkeen vain eBike-pyörään kuuluvalla ajotietokoneella. Tätä koskevat lisätiedot voit katsoa online-käyttöohjeista verkko-osoitteesta www.Bosch-eBike.com/Kiox-manual.

Ohjelmistopäivitykset

Sovellus välittää taustalla ohjelmistopäivitykset ajotietokoneelle, kun sovellus on yhteydessä ajotietokoneeseen. Valmiiksi tehdystä päivityksestä ilmoitetaan kolmesti, kun käynnistät ajotietokoneen uudelleen. Vaihtoehtoisesti voi tarkastaa kohdasta , onko päivitys tehty.

Ulkoisten laitteiden virransyöttö USB-liitännän kautta

USB-liitännän avulla voit käyttää ja ladata useimpia laitteita, jotka voivat ottaa tarvitsemansa sähkövirran USB-liitännän kautta (esim. matkapuhelimet). Lataamista varten eBike-pyörässä täytyy olla ajotietokone ja riittävän täyteen ladattu akku. Avaa ajotietokoneen USB-liitännän suojakansi (17). Yhdistä ulkoisen laitteen USB-liitäntä USB-latausjohdolla Micro A – Micro B (saatavana Bosch eBike -jälleenmyyjältä) ajotietokoneen USB-porttiin (6). Kun olet irrottanut virrankuluttajan, USB-liitäntä pitää sulkea jälleen huolellisesti suojakannella (17). USB-liitos ei ole vedenpitävä kytkentä. Jos ajat sateella, liitäntään ei saa kytkeä ulkoista laitetta ja USB-liitäntä pitää sulkea huolellisesti suojakannella (17). Huomio: järjestelmään liitetyt sähkönkuluttajat voivat vähentää eBike-pyörän toimintamatkaa.

Ajotietokoneen näytöt ja asetukset

Huomautus: kaikki seuraavien sivujen käyttöliittymäkuvat ja -tekstit vastaavat ohjelmiston julkaisuhetkeä. Ohjelmiston päivitys saattaa hieman muuttaa käyttöliittymän kuvia ja/tai tekstejä.

Käyttölogiikka

Painikkeiden < (10) ja > (8) avulla voit avata erilaisia näyttönäkymiä ja katsoa niiden ajomatkatietoja myös pyöräilyn aikana. Näin voit ajaessa pitää molempia käsiä ohjaustangolla. Painikkeiden + (12) ja - (11) avulla voit lisätä tai vähentää tehostustasoa. Pyöräilyn aikana ei voi säätää -asetuksia, jotka voi avata Status screen (Tilanäyttö) -valikon kautta. Valintapainikkeella (9) voit suorittaa seuraavat toiminnot: – Saat pyöräilyn aikana pääsyn pikavalikkoon. - Kun olet pysähtynyt paikalleen, voit avata Status screen (Tilanäyttö) -valikosta asetusvalikon. - Voit vahvistaa arvot ja tiedotukset. - Voit poistua keskusteluikkunasta. Kun irrotat ajotietokoneen pidikkeestä ja et sammuta sitä, näytössä ilmoitetaan peräkkäin viime ajomatkan tiedot sekä tilatiedot. Jos et paina mitään painiketta pidikkeestä irrotuksen jäl- keen, ajotietokone sammuu 1 minuutin kuluttua.

Näkymien järjestys

Kun ajotietokone on pidikkeessään, voit avata siitä peräkkäin seuraavia näyttöjä: 1. Aloitusnäkymä 2. Kellonaika ja toimintasäde 3. Matka ja kellonaika 4. Poljentateho ja poljentataajuus 5. Keskinopeus ja maksiminopeus 6. Matka, toimintasäde, poljentateho ja syke 7. Syke 8. Kalorien kulutus ja kokonaismatka 9. Tilanäkymä

Aloitusnäkymä

Heti kun asennat käynnistetyn ajotietokoneen pidikkeeseen, näyttöön tulee aloitusnäkymä.

b a 12:58 TURBOOD 82% k km/h c d e j i h f 24,3 g

a Kellonajan/nopeuden näyttö b Tehostustason näyttö c Ajovalojen näyttö d eBike-akun lataustilan näyttö e Nopeuden mittayksikön näyttö ^A) f Nopeus g Opasterivi h Moottoriteho i Oma poljentateho j Keskimääräinen nopeus k Tehokkuusmittaus A) Muutettavissa tilanäkymän kautta. Näytöt a...d muodostavat tilarivin ja ne näytetään jokaisessa näkymässä. Jos näkymässä on jo nopeus, näyttöön a vaihtuu nykyinen kellonaika tunteina ja minuutteina. Tilarivissä näytetään: – Nopeus/kellonaika: nykyinen nopeus km/h tai mph / nykyinen kellonaika - Tehostustaso: parhaillaan valittuna olevan tehostustason näyttö värikoodin avulla - Valot: sytytettyjen valojen symboli – eBike-akun lataustila: nykyisen lataustilan näyttö pro-sentteina Tehokkuusmittaus k näyttää kaaviolla parhaillaan ajamasi nopeuden (valkoinen palkki) keskinopeutesi j suhteen. Kaaviosta näet suoraan, ajatko parhaillaan keskinopeutta nopeammin vai hitaammin (mustan viivan vasemmalla puolella = keskinopeutta hitaammin; mustan viivan oikealla puolella = keskinopeutta nopeammin). Opasterivistä g voit katsoa, missä näkymässä olet parhaillaan. Tämän hetkinen näkymä näytetään korostettuna. Pai-nikkeilla < (10) ja > (8) voit siirtyä toisiin näkymiin. Aloitusnäkymästä pääset painikkeen < (10) avulla tilanäkymään.

Status screen (Tilanäyttö)


0.0 km ECO 81% 12:58 eBike Mobile 81% 95% Last Sync: 01.01.2019 Settings

Tilanäkymä ilmoittaa tilarivin ohella nykyisen kellonajan, eBike-pyörän kaikkien akku- jen lataustilan ja älypuhelimen akun lataustilan, jos äly- puhelimella on siihen Bluetooth®-yhteys. Tarvittaessa niiden alla näytetään aktivoidun Bluetooth®-toiminnon tai Bluetooth®-yh-teydellä liitetyn laitteen (esim. sykemittari) symbolit. Lisäksi siinä ilmoitetaan äly-puhelimen ja Kioxin keskinäi sen synkronoinnin viimeisin suorituspäivä. Alaosan kautta pääset -valikkoon.

Ajotietokoneen käyttöliittymän tekstit eivät tue tätä kieltä. Siksi englanninkieliset käyttöliittymätekstit on täydennetty tässä käyttöoppaassa käyttömaan kielisellä selityksellä. Tilanäkymän kautta pääset asetusvalikkoon. -valikon avaaminen ja säätäminen ei ole mahdollista pyöräilyn aikana. Voit valita haluamasi asetuksen painikkeiden - (11) ja \+ (12) avulla ja avata sen sekä muita tarvittavia alivalikoita valintapainikkeen avulla (9). Voit vaihtaa kyseisestä asetusvalikosta takaisin edelliseen valikkoon painikkeella < (10). Ensimmäiselle navigointitasolle on merkitty seuraavat ylem- män tason alueet: \- - rekisteröintiohjeita: Tämä valikkokohta näkyy vain, jos et ole vielä tehnyt rekisteröintiä eBike Connectiin. \- – eBiken asetukset: Voit nollata mittarit (esim. osamatka ja keskiarvot) automaattisesti tai manuaalisesti sekä nollata toimintasäteen. Voit muuttaa valmistajan esiasettamaa renkaan ympärysmittaa ±5 % verran. Tässä voit konfiguroida myös eShiftjärjestelmän, jos eBike-pyörässäsi on eShift. Polkupyörän valmistaja tai kauppias voi asettaa huoltoajankohdan perustaksi tietyn pituisen ajomatkan ja/tai ajanjakson. Kohdasta näet, koska seuraava huolto on käsillä. Polkupyörän osien sivulla näytetään kunkin osan sarjanumero, laitteistoversio, ohjelmistoversio ja muut olennaiset kyseistä osaa koskevat tiedot. \- - aktiivisen käyttäjän tiedot \- - Bluetooth®-toiminnon kytkentä päälle tai pois päältä: Parikytketyt laitteet ilmoitetaan. \- - ajotietokoneen asetusvaihtoehtojen lista: Voit asettaa nopeuden ja etäisyyden näytettäväksi kilometreinä tai maileina, määrittää kellonajalle 12 tunnin tai 24 tunnin näyttömuodon, valita kellonajan, päivämäärän ja aikavyöhykkeen sekä valita haluamasi kielen. Voit palauttaa Kioxin tehdasasetuksiin, käynnistää ohjelmistopäivityksen (mikäli saatavilla) ja valita mustan ja valkoisen näyttömuodon välillä. \- - Kioxia koskevat tiedot: Usein esitettyjä kysymyksiä (FAQ), todistuksia, yhteystietoja ja lisenssitietoja koskevat ohjeet Tarkan kuvauksen erillistä parametreista saat online-käyttö- oppaasta verkko-osoitteesta www.Bosch-eBike.com/Kiox-manual.

Quick Menu (Pikavalikko)

Quick Menu (Pikavalikko) -valikossa näytetään tietyt asetukset, joita voi säätää myös pyöräilyn aikana. Quick Menu (Pikavalikko) -valikkoon pääsee valintapainikkeen (9) avulla. Siihen ei pääse Status screen (Tilanäyttö) -valikon kautta. Quick Menu (Pikavalikko) -valikossa voit tehdä seuraavia asetuksia: \- Kaikki parhaillaan ajetun matkan tiedot nollataan. \- Tässä voit säätää poljentataajuuden. \- Tässä voit asettaa valmistajan määrittämän vaimennus- ja jousitustilan.

Vikakoodin näyttö

eBike-järjestelmän osia valvotaan jatkuvasti automaattisesti. Jos järjestelmässä havaitaan vika, vastaava vikakoodi tulee ajotietokoneen näyttöön. Vian laadusta riippuen moottori kytkeytyy tarvittaessa auto-maattisesti pois päältä. Matkan jatkaminen ilman moottorilla tapahtuvaa tehostusta on kuitenkin aina mahdollista. eBike kannattaa tarkastaa ennen seuraavaa ajomatkaa. ▶ Anna kaikki korjaustyöt vain valtuutetun polkupyöräkauppiaan tehtäväksi.

Koodi Syy Korjaustoimenpide
410 Ajotietokoneen yksi tai useampi painike on jumissa.	Tarkasta jumiutuneiden painikkeiden varalta (esim. painikkeisiin tarttunut lika). Puhdista painikkeet tarvittaessa.
414 Käyttöyksikön liitäntäongelma Tarkistuta liitokset ja kytkennät
418 Käyttöyksikön yksi tai useampi painike on jumissa.	Tarkasta jumiutuneiden painikkeiden varalta (esim. painikkeisiin tarttunut lika). Puhdista painikkeet tarvittaessa.
419 Konfigurointivirhe Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
422 Moottoriyksikön liitäntäongelma Tarkistuta liitokset ja kytkennät
423 eBike-akun liitäntäongelma Tarkistuta liitokset ja kytkennät
424 Osien keskinäinen tietoliikennevirhe Tarkistuta liitokset ja kytkennät
426 Sisäinen ajanylitysvirhe Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään. Tässä virhetilassa ei voi näyttää tai säätää renkaan vierintäkehää perusasetusvalikossa.
430 Ajotietokoneen sisäinen akku on tyhjä (ei mallissa BUI350)	Lataa ajotietokone (pidikkeessä tai USB-liitännän välityksellä)
431 Ohjelmiston versiovirhe Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
440 Moottoriyksikön sisäinen vika Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
450 Sisäinen ohjelmistovirhe Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
460 Vika USB-liitännässä Irrota johto ajotietokoneen USB-liitännästä. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
490 Ajotietokoneen sisäinen vika Tarkastuta ajotietokone
500 Moottoriyksikön sisäinen vika Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
502 Vika polkupyörän valoissa Tarkasta valot ja niihin kuuluva johdotus. Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
503 Nopeusanturin vika	Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
504 Tunnistettu nopeussignaalia koskeva manipulointi.	Tarkasta ja tarvittaessa säädä pinnamagneetin asento. Tarkasta manipuloinnin (virityksen) varalta. Moottorin tehostusta vähenne-tään.
510 Sisäinen anturivirhe	Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
511 Moottoriyksikön sisäinen vika Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
530 Akkuvika	Kytke eBike pois päältä, irrota eBike-akku ja asenna eBike-akku uudelleen paikalleen. Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
531 Konfigurointivirhe Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.

Koodi Syy Korjaustoimenpide

540 Lämpötilavirhe eBike-pyörän lämpötila on sallittujen rajojen ulkopuolella. Kytke
	eBike-järjestelmä pois päältä, jotta moottoriyksikkö saa jäähtyä tai lämmetä sallittuun lämpötilaan. Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
550 Kielletty virrankuluttaja tunnistettu. Poista virrankuluttaja. Käynnistä järjestelmä uudelleen. Mikäli on-gelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
580 Ohjelmiston versiovirhe Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yh-teys Boschin eBike-jälleenmyyjään.
591 Todennusvirhe Kytke eBike-järjestelmä pois päältä. Irrota akku ja asenna se jälleen paikalleen. Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
592 Yhteensopimaton osa Asenna yhteensopiva näyttö. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
593 Konfigurointivirhe Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yh-teys Boschin eBike-jälleenmyyjään.
595, 596 Tietoliikennevirhe Tarkasta vaihteiston johdotus ja käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
602 Sisäinen akkuvika Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yh-teys Boschin eBike-jälleenmyyjään.
603 Sisäinen akkuvika Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yh-teys Boschin eBike-jälleenmyyjään.
605 Akun lämpötilavirhe Akun lämpötila on sallittujen rajojen ulkopuolella. Kytke eBike-jär- jestelmä pois päältä, jotta akku saa jäähtyä tai lämmetä sallittuun lämpötilaan. Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
606 Ulkoinen akkuvika Tarkasta johdotus. Käynnistä järjestelmä uudelleen. Mikäli on-gelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
610 Akun jännitevirhe Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yh-teys Boschin eBike-jälleenmyyjään.
620 Latauslaitteen vika Vaihda latauslaite. Ota yhteys Boschin eBike-jälleenmyyjään.
640 Sisäinen akkuvika Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yh-teys Boschin eBike-jälleenmyyjään.
655 Akun moninkertainen vika Kytke eBike-järjestelmä pois päältä. Irrota akku ja asenna se jälleen paikalleen. Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
656 Ohjelmiston versiovirhe Ota yhteys Boschin eBike-jälleenmyyjään ohjelmistopäivityksen tekemiseksi.
7xx Toisen valmistajan komponentin vika Noudata kyseisen komponentin valmistajan toimittamien käyttöoh-jeita.
800 Sisäinen ABS-virhe Ota yhteys Boschin eBike-jälleenmyyjään.
810 Epäuskottavia signaaleita pyörän nopeu-santurista	Ota yhteys Boschin eBike-jälleenmyyjään.
820 Vika pyörän etumaiseen nopeusanturiin johtavassa sähköjohdossa	Ota yhteys Boschin eBike-jälleenmyyjään.
821 ... 826 Epäuskottavia signaaleita pyörän etumai-sesta nopeusanturista Mahd. puuttuva, viallinen tai väärin asen-nettu anturilevy; etupyörän ja takapyörän rengashalkaisijat poikkeavat huomatta-vasti toisistaan; äärimmäinen ajotilanne, esim. ajaminen takapyörän varassa	Käynnistä järjestelmä uudelleen ja tee vähintään 2 minuuttia kes-tävä koeajo. ABS-merkkivalon tulee sammua. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.

Koodi Syy Korjaustoimenpide
830 Vika pyörän taempaan nopeusanturiin joh-tavassa sähköjohdossa	Ota yhteys Boschin eBike-jälleenmyyjään.
831833 ... 835	Epäuskottavia signaaleita pyörän taem-masta nopeusanturistaMahd. puuttuva, viallinen tai väärin asen-nettu anturilevy; etupyörän ja takapyörän rengashalkaisijat poikkeavat huomatta-vasti toisistaan; äärimmäinen ajotilanne, esim. ajaminen takapyörän varassa	Käynnistä järjestelmä uudelleen ja tee vähintään 2 minuuttia kes-tävä koeajo. ABS-merkkivalon tulee sammua. Mikäli ongelma ei poistu, ota yhteys Boschin eBike-jälleenmyyjään.
840 Sisäinen	ABS-virhe Ota yhteys Boschin eBike-jälleenmyyjään.
850 Sisäinen	ABS-virhe Ota yhteys Boschin eBike-jälleenmyyjään.
860, 861 Virtalähteen vika Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yh-teys Boschin eBike-jälleenmyyjään.
870, 871880883 ... 885	Tietoliikennevirhe Käynnistä järjestelmä uudelleen. Mikäli ongelma ei poistu, ota yh-teys Boschin eBike-jälleenmyyjään.
889 Sisäinen	ABS-virhe Ota yhteys Boschin eBike-jälleenmyyjään.
890 ABS-merkkivalo on viallinen tai puuttuu, ABS on mahdollisesti epäkunnossa.	Ota yhteys Boschin eBike-jälleenmyyjään.
Einäyttöä	Ajotietokoneen sisäinen vika Käynnistä eBike-järjestelmä uudelleen niin, että sammutat järjes-telmän ja kytket sen taas päälle.

Hoito ja huolto

Huolto ja puhdistus

Kaikkia polkupyörän osia ei saa puhdistaa painepesurilla. Pidä ajotietokoneen näyttö puhtaana. Lika voi aiheuttaa kirkkaudentunnistuksen toimintavirheitä. Käytä ajotietokoneen puhdistamiseen pehmeää ja vain vedellä kostutettua liinaa. Älä käytä pesuaineita. Tarkistuta eBike-järjestelmän tekniikka vähintään kerran vuodessa (mm. mekaniikka ja järjestelmän ohjelmistoversio). Lisäksi polkupyöräkauppias voi asettaa huoltoajankohdan perustaksi tietyn pituisen ajomatkan ja/tai aikavälin. Tässä tapauksessa ajotietokone ilmoittaa jokaisen käynnistyksen yhteydessä seuraavan huoltoajankohdan. Teetä eBike-pyörän huolto ja korjaukset valtuutetussa polkupyöräkaupassa. Anna kaikki korjaustyöt vain valtuutetun polkupyöräkauppiaan tehtäväksi.

Asiakaspalvelu ja käyttöneuvonta

Käänny valtuutetun polkupyöräkauppiaan puoleen kaikissa eBike-järjestelmää ja sen osia liittyvissä kysymyksissä. Valtuutettujen polkupyöräkauppiaiden yhteystiedot voit katsoa verkkosivulta www.bosch-ebike.com.

Kuljetus

\- Jos kuljetat eBike-pyörää auton ulkopuolella esim. kattotelineellä, irrota ajotietokone ja eBike-akku, jotta ne eivät vaurioidu.

Hävitys

 Moottoriyksikkö, ajotietokone, käyttöyksikkö, akku, nopeusanturi, tarvikkeet ja pakkaukset tulee toimittaa ympäristöä säästävää uusiokäyttöön. Älä heitä eBike-pyörää tai sen osia talousjätteisiin!  Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen. Toimita käytöstä poistetut Boschin eBike-osat valtuutetulle polkupyöräkauppiaalle. Oikeus teknisiin muutoksiin pidätetään.

Υποδείξεις ασφαλείας

 Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ἡ σοβαρούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Ο χρησιμοποιούμενος σε αυτές τις οδηγίες λειτουργίας όρος μπαταρία αναφέρεται σε όλες τις γνήσιες μπαταρίες eBike Bosch. Μην αφήσετε την ένδειξη του υπολογιστή οχήματος να αποσπάσει την προσοχή σας. Όταν δεν επικεντρώνετε αποκλειστικά την προσοχή σας στην κυκλοφορία, κινδυνεύετε, να εμπλακείτε σε ένα ατύχημα. Όταν θέλετε να κάνετε εισαγωγές στον υπολογιστή οχήματος πέρα από την αλλαγή του επιπέδου υποστήριξης, σταματήστε και εισάγετε τα αντίστοιχα δεδομένα. ▶ Ρυθμίστε τη φωτεινότητα της οθόνης έτσι, ώστε να μπορείτε να αντιληφθείτε αρκετά καλά τις σημαντικές πληροφορίες, όπως την ταχύτητα ή τα προειδοποιητικά. Μια λάθος ρυθμισμένη φωτεινότητα της οθόνης μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. ▶ Μην ανοίγετε την μπαταρία. Ο υπολογιστής οχήματος με το άνοιγμα μπορεί να καταστραφεί και η απαιτηση εγγύησης εκπίπτει. ▶ Μη χρησιμοποιείτε τον υπολογιστή οχήματος ως λαβή. Εάν σηκώσετε το εΒίκε από τον υπολογιστή οχήματος, μπορεί να προκαλέσετε ανεπανόρθωτες ζημιές στον υπολογιστή οχήματος. ▶ Μην τοποθετήσετε το ποδήλατο ανάποδα πάνω στο τιμόνι και στη σέλα, όταν ο υπολογιστής οχήματος ή το στήριγμά του προεξέχουν πάνω από το τιμόνι. Ο υπολογιστής οχήματος ή το στήριγμα μπορούν να υποστούν ανεπανόρθωτη ζημιά. Αφαιρέστε τον υπολογιστή οχήματος επίσης προτού σφίξετε το ποδήλατο σε ένα στήριγμα συναρμολόγησης, για να αποφύγετε την ππώση ή την πρόκληση ζημιάς στον υπολογιστή οχήματος. ▶ Προσοχή! Κατά τη χρήση του υπολογιστή οχήματος με Bluetooth® και/ή WiFi μπορεί να παρουσιαστεί μια βλάβη άλλων συσκευών και εγκαταστάσεων, αεροπλάνων και ιατρικών συσκευών (π.χ. βηματοδότης καρδιάς, ακουστικά). Επίσης δεν μπορεί να αποκλειστεί εντελώς μια ζημιά σε ανθρώπους και ζώα στο άμεσο περιβάλλον. Μη χρησιμοποιείτε τον υπολογιστή οχήματος με Bluetooth® κοντά σε ιατρικές συσκευές, σταθμούς ανεφοδιασμού, χημικές εγκαταστάσεις, επικίνδυνες για έκρηξη περιοχές και σε περιοχές ανατινάξεων. Μη χρησιμοποιείτε τον υπολογιστή οχήματος με Bluetooth® σε αεροπλάνα. Αποφεύγετε τη λειτουργία για ένα μεγαλύτερο χρονικό διάστημα πολύ κοντά στο σώμα σας. To λεκτικό σήμα Bluetooth® όπως επίσης τα εικονογράμματα (λογότυπα) είναι καταχωρημένα εμπορικά σήματα και ιδιοκτησία της Bluetooth SIG, Inc. Οποιαδήποτε χρήση αυτών των λεκτικών σημάτων/εικονογραμμάτων από τη Bosch eBike Systems πραγματοποιείται με τη σχετική άδεια χρήσης. Ο υπολογιστής οχήματος είναι εξοπλισμένος με μια ασύρματη θέση διεπαφής. Οι τοπικοί περιορισμοί λειτουργίας, π.χ. σε αεροπλάνα ή νοσοκομεία πρέπει να τηρούνται.

Υπόδειξη προστασίας προσωπικών δεδομένων

Εάν ο υπολογιστής οχήματος στην περίπτωση του σέρβις σταλεί στο Bosch Service, μπορούν ενδεχομένως τα αποθηκευμένα πάνω στον υπολογιστή οχήματος δεδομένα να μεταβιβαστούν στην Bosch.

Περιγραφή προϊόντος και ισχύος

Χρήση σύμφωνα με τον προορισμό

Ο υπολογιστής οχήματος Κίοχ προβλέπεται για τον έλεγχο ενός συστήματος eBike της Bosch και για την ένδειξη των δεδομένων οδήγησης. Για να μπορέσετε να χρησιμοποιήσετε πλήρως τον υπολογιστή οχήματος Κίοχ, απαιτείται ένα συμβατό smartphone με την εφαρμογή (App) eBike Connect (διαθέσιμη στο App Store ή στο Google Play Store) καθώς και μια εγγραφή στην πύλη eBike Connect (www.ebike-connect.com).

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των εικονιζομένων εξαρτημάτων αναφέρεται στην παράσταση στις σελίδες γραφικών στην αρχή του εγχειριδίου οδηγιών. (1) Υπολογιστής οχήματος (2) Οθόνη (3) Πλήκτρο Φωτισμός ποδηλάτου (4) Πλήκτρο On/Off του υπολογιστή οχήματος (5) Στήριγμα του υπολογιστή οχήματος (6) Σύνδεση USB (7) Μονάδα χειρισμού (8) Πλήκτρο Ξεφύλλισμα προς τα εμπρός/δεξιά > (9) Πλήκτρο επιλογής (10) Πλήκτρο Ξεφύλλισμα προς τα πίσω/αριστερά < (11) Πλήκτρο Μείωση της υποστήριξης –/ Πλήκτρο Ξεφύλλισμα προς τα κάτω (12) Πλήκτρο Αύξηση της υποστήριξης +/ Πλήκτρο Ξεφύλλισμα προς τα επάνω (13) Πλήκτρο Βοήθεια ώθησης (14) Επαφές με τη μονάδα κίνησης (15) Βίδα εμπλοκής του υπολογιστή οχήματος (16) Βίδα σετ ελέγχου (17) ΠροστατευτικFN κάλυμμα της σύνδεσης USB ^A) (18) Μαγνητικό στήριγμα (19) Στήριγμα της μονάδας χειρισμού A) Διατίθεται ως ανταλλακτικό Τεχνικά στοιχεία

Υπολογιστής οχήματος Κίοχ
Κωδικός προϊόντος ΒUI330
Ρεύμα φόρτισης της σύνδεσης USB μέγ. A)	mA	1000
Τάση φόρτισης σύνδεσης USB V 5
Καλώδιο φόρτισης USB B)		1 270 016 360
Θερμοκρασία λειτουργίας °C -5 ... +40
Θερμοκρασία φόρτισης °C 0 ... +40
Θερμοκρασία αποθήκευσης °C +10 ... +40
Μπαταρία ιόντων λιθίου, εσωτερικά	V mAh	3,7 230
Βαθμός προστασίας C)		IP x7
Βάρος, περ. g 60
Bluetooth® Low Energy
– Συχνότητα MHz 2.400-2.480
– Ισχύς εκπομπής mW	< 10

A) σε μια θερμοκρασία περιβάλλοντος <25 °C B) Δε συμπεριλαμβάνεται στα στάνταρ υλικά παράδοσης C) σε περίπτωση κλειστού καλύμματος USB

Δήλωση συμμόρφωσης

Με το παρόν η Robert Bosch GmbH, Bosch eBike Systems, δηλώνει, ότι ο τύπος radioεξοπλισμού Κίοχ ανταποκρίνεται στη οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της Δήλωσης συμμόρφωσης ΕΕ είναι διαθέσιμο κάτω από την ακόλουθη διεύθυνση διαδικτύου: https://www.ebike-connect.com/conformity.

Συναρμολόγηση

Τοποθέτηση και αφαίρεση του υπολογιστή οχήματος (βλέπε εικόνα Α)

Τοποθετήστε το Κίοχ πρώτα με το κάτω μέρος στο στήριγμα (5) και αναδιπλώστε το ελαφρά προς τα εμπρός, μέχρι να σταθεροποιηθεί καλά ο υπολογιστής οχήματος στο μαγνητικό στήριγμα. Για την αφαίρεση πιάστε τον υπολογιστή οχήματος από το επάνω άκρο και τραβήξτε τον προς τα πάνω σας, μέχρι να λυθεί από το μαγνητικό στήριγμα. ▶ 'Отан паркáρετε το eBike, αφαιρέστε τον υπολογιστή οχήματος. Μπορείτε να ασφαλίσετε τον υπολογιστή οχήματος στο στήριγμα από τυχόν αφαίρεση. Λύστε γι' αυτό τη βίδα του σετ ελέγχου (16) τόσο, μέχρι να μπορεί το στήριγμα του Κίοχ να στραφεί στα πλάγια. Τοποθετήστε τον υπολογιστή οχήματος στο στήριγμα. Βιδώστε τη βίδα εμπλοκής (Μ3, μήκος 6 mm) από κάτω στο προβλεπόμενο για αυτό σπείρωμα του υπολογιστή οχήματος (η χρήση μιας μακρύτερης βίδας μπορεί να οδηγήσει σε ζημιά του υπολογιστής οχήματος). Στρέψτε το στήριγμα ξανά πίσω και σφίξτε τη βίδα του σετ ελέγχου σύμφωνα με τα στοιχεία του κατασκευαστή.

Λειτουργία

Πριν τη θέση της συσκευής για πρώτη φορά σε λειτουργία

To Kiox παραδίδεται με μια μερικώς φορτισμένη μπαταρία. Πριν την πρώτη χρήση πρέπει να φορτιστεί αυτή η μπαταρία μέσω της σύνδεσης USB (βλέπε «Παροχή ενέργειας του υπολογιστή οχήματος», Σελίδα Ελληνικά – 3) ή μέσω του συστήματος eBike το ελάχιστο 1 ώρα. Η μονάδα χειρισμού πρέπει να είναι τοποθετημένη έτσι, ώστε τα πλήκτρα να στέκονται σχεδόν κάθετα στο τιμόνι. Κατά τη θέση σε λειτουργία για πρώτη φορά εμφανίζεται στην αρχή η επιλογή γλώσσας και στη συνέχεια μέσω του θέματος μενού μπορείτε να έχετε την επεξήγηση σημαντικών λειτουργιών και ενδείξεων. Το θέμα του μενού μπορεί να κληθεί επίσης αργότερα μέσω .

Επιλογή των ρυθμίσεων συστήματος

Τοποθετήστε τον υπολογιστή οχήματος στο στήριγμα και ενεργήστε με το ποδήλατο σε στάση με τον ακόλουθο τρόπο: Περάστε στην οθόνη κατάστασης (με το πλήκτρο < (10) στη μονάδα ελέγχου μέχρι την πρώτη ένδειξη) και καλέστε με το πλήκτρο επιλογής . Με τα πλήκτρα – (11) και + (12) μπορείτε να επιλέξετε την επιθυμητή ρύθμιση και να ανοίξετε αυτή καθώς και ενδεχομένως περαιτέρω υπομενού με το πλήκτρο επιλογής (9). Από το εκάστοτε μενού ρύθμισης με το πλήκτρο < (10) μπορείτε να περάσετε πίσω στο προηγούμενο μενού. Κάτω από μπορείτε να εκτελέσετε τις ακόλουθες ρυθμίσεις: - - - - - <24h form (24ωρη μορφή ώρας)> - - - -

Θέση σε λειτουργία του συστήματος eBike

Προϋποθέσεις

Το σύστημα eBike μπορεί να ενεργοποιηθεί μόνο, όταν πληρούνται οι ακόλουθες προϋποθέσεις: - Mia επαρκώς φορτισμένη μπαταρία eBike είναι τοποθετημένη (βλέπε στις οδηγίες λειτουργίας της μπαταρίας). - Ο υπολογιστής οχήματος είναι σωστά τοποθετημένος στο στήριγμα.

Ενεργοποίηση/απενεργοποίηση του συστήματος eBike

Για την ενεργοποίηση του συστήματος eBike έχετε τις ακόλουθες δυνατότητες: – Με τοποθετημένο τον υπολογιστή οχήματος και τοποθετημένη την μπαταρία εΒικε πατήστε μία φορά σύντομα το πλήκτρο On/Off (4) του υπολογιστή οχήματος. – Με τοποθετημένο τον υπολογιστή οχήματος πατήστε το πλήκτρο On/Off της μπαταρίας eBike (είναι δυνατές ειδικές λύσεις των κατασκευαστών ποδηλάτων, στις οποίες δεν υπάρχει καρία πρόσβαση στο πλήκτρο On/Off της μπαταρίας, βλέπε στις οδηγίες λειτουργίας της μπαταρίας). Ο κινητήρας ενεργοποιείται, μόλις πατήσετε τα πετάλια (εκτός στη λειτουργία Βοήθεια ώθησης ή στο επίπεδο υποστήριξης OFF). Η ισχύς του κινητήρα εξαρτάται από το ρυθμισμένο επίπεδο υποστήριξης στον υπολογιστή οχήματος. Μόλις στην κανονική λειτουργία σταματήσετε να πατάτε τα πετάλια ή μόλις φθάσετε σε μια ταχύτητα από 25/45 km/h, απενεργοποιείται η υποστήριξη μέσω του κινητήρα eBike. Ο κινητήρας ενεργοποιείται ξανά αυτόματα, μόλις πατήσετε τα πετάλια και η ταχύτητα βρίσκεται κάτω από 25/45 km/h. Για την απενεργοποίηση του συστήματος εΒικε έχετε τις ακόλουθες δυνατότητες: - Πατήστε σύντομα το πλήκτρο On/Off (4) του υπολογιστή οχήματος. – Απενεργοποιήστε την μπαταρία eBike στο πλήκτρο On/Off (είναι δυνατές ειδικές λύσεις του κατασκευαστή του ποδηλάτου, στις οποίες δεν υπάρχει καμία πρόσβαση στο πλήκτρο On/Off της μπαταρίας, βλέπε στις οδηγίες λειτουργίας του κατασκευαστή του ποδηλάτου). – Αφαιρέστε τον υπολογιστή οχήματος από το στήριγμα. Εάν μέσα σε περίπου 10 λεπτά δεν απαιτηθεί καρία ισχύς του κινητήρα εΒίκε (π.χ. επειδή το εΒίκε είναι ακινητοποιημένο) και δεν πατηθεί κανένα πλήκτρο στον υπολογιστή οχήματος ή στη μονάδα χειρισμού του εΒικε, απενεργοποιείται αυτόματα το σύστημα εΒικε και έτσι επίσης η μπαταρία για λόγους εξοικονόμησης ενέργειας.

Παροχή ενέργειας του υπολογιστή οχήματος

'Отав о υπολογιστής οχήματος βρίσκεται στο στήριγμα (5), μια επαρκώς φορτισμένη μπαταρία eBike είναι τοποθετημένη στο eBike και το σύστημα eBike είναι ενεργοποιημένο, τότε η μπαταρία του υπολογιστή οχήματος τροφοδοτείται με ενέργεια από την μπαταρία eBike. 'Отан αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμα (5), η παροχή ενέργειας πραγματοποιείται μέσω της μπαταρίας του υπολογιστή οχήματος. 'Отан η μπαταρία του υπολογιστή οχήματος είναι πεσμένη, εμφανίζεται στην οθόνη ένα μήνυμα προειδοποίησης. Για τη φόρτιση της μπαταρίας του υπολογιστή οχήματος τοποθετήστε τον υπολογιστή οχήματος ξανά στο στήριγμα (5). Προσέξτε, ότι όταν δε φορτίζετε αυτή τη στιγμή την μπαταρία eBike, το σύστημα eBike απενεργοποιείται αυτόματα μετά από 10 λεπτά χωρίς χειρισμό. Σε αυτή την περίπτωση τερματίζεται επίσης και η φόρτιση της μπαταρίας του υπολογιστή οχήματος. Μπορείτε να φορτίσετε τον υπολογιστή οχήματος επίσης μέσω της σύνδεσης USB (6). Ανοίξτε γι' αυτό το προστατευτικό κάλυμμα (17). Συνδέστε την υποδοχή USB του υπολογιστή οχήματος μέσω ενός καλωδίου Micro-USB με έναν φορτιστή USB του εμπορίου (δεν ανήκει στα στάνταρ υλικά παράδοσης) ή τη σύνδεση USB ενός υπολογιστή (μέγ.τάση φόρτισης 5 V, μέγ. ρεύμα φόρτισης 500 mA). Σε περίπτωση που αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμα (5), παραμένουν όλες οι τιμές των λειτουργιών αποθηκευμένες και εμφανίζονται συνεχώς. Χωρίς νέα φόρτιση της μπαταρίας του Κίοχ, παραμένουν η ημερομηνία και η ώρα για το πολύ 6 μήνες. Μετά την επανεργοποίηση σε περίπτωση μιας σύνδεσης Bluetooth® με την εφαρμογή (App) και τον επιτυχή εντοπισμό GPS στο smartphone η ημερομηνία και η ώρα ρυθμίζονται εκ νέου. Υπόδειξη: Το Κίοχ φορτίζεται μόνο στην ενεργοποιημένη κατάσταση. Υπόδειξη: Όταν το Κίοχ απενεργοποιηθεί κατά τη διάρκεια της διαδικασίας φόρτισης με καλώδιο USB, μπορεί το Κίοχ να ενεργοποιηθεί ξανά, όταν αφαιρεθεί το καλώδιο USB. Υπόδειξη: Για την επίτευξη μιας μέγιστης διάρκειας ζωής της μπαταρίας του υπολογιστή οχήματος, πρέπει η μπαταρία του υπολογιστή οχήματος να επαναφορτίζεται κάθε τρεις μήνες για μία ώρα.

'Ενδειξη της κατάστασης φόρτισης της μπαταρίας

Η ένδειξη της κατάστασης φόρτισης της μπαταρίας του eBike d (βλέπε «Οθόνη εκκίνησης», Σελίδα Ελληνικά – 6) μπορεί να διαβαστεί στην οθόνη κατάστασης και στη γραμμή κατάστασης. Η κατάσταση φόρτισης της μπαταρίας eBike μπορεί επίσης να διαβαστεί στις φωτοδιόδους (LED) στην μπαταρία eBike. Χρώμα της ένδειξης Ερμηνεία

λευκό Η μπαταρία eBike είναι πάνωαπό 30 % φορτισμένη.
κίτρινο Η μπαταρία eBike είναι	φορτισμένη μεταξύ 15 % και 30 %.
κόκκινο Η μπαταρία eBike είναι	φορτισμένη μεταξύ 0 % και 15 %.
κόκκινο + ! Η χωρητικότητα για την	υποστήριξη του κινητήρα έχει καταναλωθεί και ηυποστήριξη απενεργοποιείται. Η παραμένουσα χωρητικότητα είναι διαθέσιμη για το φωτισμό του ποδηλάτου και τον υπολογιστή οχήματος.

'Отав η μπαταρία eBike φορτιστεί στο ποδήλατο, εμφανίζεται ένα αντίστοιχο μήνυμα. 'Отан αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμα (5), παραμένει η τελευταία εμφανιζόμενη κατάσταση φόρτισης της μπαταρίας αποθηκευμένη.

Επαναφορά της λειτουργίας αποθήκευσης/Κίοχ

Ο υπολογιστής χειρισμού διαθέτει μια λειτουργία αποθήκευσης με εξοικονόμηση ενέργειας, η οποία μειώνει την εκφόρτιση της εσωτερικής μπαταρίας στο ελάχιστο. Σε αυτή την περίπτωση χάνεται η ημερομηνία και η ώρα. Αυτή η λειτουργία μπορεί να ενεργοποιηθεί με το συνεχές πάτημα (το ελάχιστο 8 δευτ.) του πλήκτρου On/Off (4) του υπολογιστή οχήματος. 'Отав ο υπολογιστής οχήματος, πατώντας σύντομα το πλήκτρο On/Off (4) δεν ξεκινά, τότε ο υπολογιστής οχήματος βρίσκεται στη λειτουργία αποθήκευσης. 'Отав патήσετε το πλήκτρο On/Off (4) το ελάχιστο 2 δευτ., μπορείτε να τερματίσετε ξανά τη λειτουργία αποθήκευσης. Ο υπολογιστής οχήματος αναγνωρίζει, εάν βρίσκεται σε μια πλήρως ικανή για λειτουργία κατάσταση. 'Отав σε μια πλήρως ικανή για λειτουργία κατάσταση πατήσετε το πλήκτρο On-Off (4) το ελάχιστο 8 δευτ., περνά ο υπολογιστής οχήματος στη λειτουργία αποθήκευσης. Εάν παρόλ' αυτά το Κίοχ δε βρίσκεται σε μια ικανή για λειτουργία κατάσταση και δεν μπορεί πλέον να γίνει κανένας χειρισμός, τότε το συνεχές πάτημα (το ελάχιστο 8 δευτ.) του πλήκτρου On/Off έχει ως αποτέλεσμα (4) μια επαναφορά. Μετά την επαναφορά ξεκινά ο υπολογιστής οχήματος αυτόματα μετά περίπου 5 δευτ. εκ νέου. Εάν το Κίοχ δεν ξεκινά εκ νέου, πατήσε το πλήκτρο On/Off (4) για 2 δευτ. Για την επαναφορά του Κίοχ στις ρυθμίσεις του εργοστασίου, επιλέξτε → → . Σε αυτή την περίππωση χάνονται όλα τα δεδομένα χρήστη.

Ρύθμιση του επιπέδου υποστήριξης

Στη μονάδα χειρισμού (7) μπορείτε να ρυθμίσετε, πόσο πολύ σας υποστηρίζει ο κινητήρας εΒίκε κατά το πετάλισμα. Το επίπεδο υποστήριξης μπορεί να αλλάξει οποτεδήποτε, ακόμη και κατά τη διάρκεια της οδήγησης. Υπόδειξη: Σε ορισμένες ξεχωριστές εκδόσεις είναι δυνατόν, το επίπεδο υποστήριξης να είναι προρρυθμισμένο και να μην μπορεί να αλλάξει. Είναι επίσης δυνατό, να βρίσκονται λιγότερα επίπεδα υποστήριξης για επιλογή, από αυτά που αναφέρονται εδώ. Τα ακόλουθα επίπεδα υποστήριξης είναι το πολύ διαθέσιμα: \- OFF: Η υποστήριξη μέσω του κινητήρα είναι απενεργοποιημένη, το εΒικε μπορεί να κινηθεί, όπως ένα κανονικό ποδήλατο μόνο με το πετάλισμα. Η βοήθεια ώθησης δεν μπορεί να ενεργοποιηθεί σε αυτό το επίπεδο υποστήριξης. \- ECO: Αποτελεσματική υποστήριξη σε περίπτωση μέγιστης απόδοσης, για μέγιστη εμβέλεια \- TOUR: Ομοιόμορφη υποστήριξη, για διαδρομές με μεγάλη εμβέλεια \- SPORT/eMTB: SPORT: Ισχυρή υποστήριξη, για σπορ οδήγηση σε ορεινές διαδρομές καθώς και για κυκλοφορία στην πόλη eMTB: Ιδανική υποστήριξη σε κάθε έδαφος, σπορ εκκίνηση, βελτιωμένη δυναμική, μέγιστη απόδοση (eMTB διαθέσιμο μόνο σε συνδυασμό με τις μονάδες κίνησης BDU250P CX, BDU365, BDU450 CX και BDU480 CX. Ενδεχομένως είναι απαραίτητη μια ενημέρωση λογισμικού.) \- TURBO: Μέγιστη υποστήριξη μέχρι στην υψηλή συχνότητα πεταλίσματος, για σπορ οδήγηση Για την αὐξηση του επιπέδου υποστήριξης πατήστε το πλήκτρο + (12) στη μονάδα χειρισμού τόσες φορές, ώσπου να εμφανιστεί το επιθυμητό επίπεδο υποστήριξης στην ένδειξη, για τη μείωση πατήστε το πλήκτρο – (11). Η ισχύς κινητήρα που καλέσατε εμφανίζεται στην ένδειξη h (βλέπε «Οθόνη εκκίνησης», Σελίδα Ελληνικά – 6). Η μέγιστη ισχύς κινητήρα εξαρτάται από το επιλεγμένο επίπεδο υποστήριξης. 'Отан αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμα (5), παραμένει η τελευταία εμφανιζόμενη κατάσταση φόρτισης της μπαταρίας αποθηκευμένη.

Ενεργοποίηση/απενεργοποίηση της βοήθειας ώθησης

Η βοήθεια ώθησης μπορεί να σας διευκολύνει το σπρώξιμο του εΒικε. Η ταχύτητα σε αυτή την λειτουργία εξαρτάται από την τοποθετημένη ταχύτητα και μπορεί να φθάσει το πολύ στα 6 km/h. Όσο μικρότερη είναι η επιλεγμένη ταχύτητα, τόσο μικρότερη είναι η ταχύτητα στη λειτουργία της βοήθειας ώθησης (με πλήρη ισχύ). Η λειτουργία βοήθειας ώθησης επιτρέπεται να χρησιμοποιηθεί αποκλειστικά κατά το σπρώξιμο του eBike. Σε περίπτωση που οι ρόδες του eBike κατά τη χρήση της βοήθειας ώθησης δεν έχουν καμία επαφή με το έδαφος, υπάρχει κίνδυνος τραυματισμού. Για την ενεργοποίηση της βοήθειας ώθησης πατήστε σύντομα το πλήκτρο WALK στον υπολογιστή οχήματος. Μετά την ενεργοποίηση πατήστε μέσα σε 3 δευτερόλεπτα το πλήκτρο + και κρατήστε το πατημένο. Ο κινητήρας του eBike ενεργοποιείται. Υπόδειξη: Η βοήθεια ώθησης δεν μπορεί να ενεργοποιηθεί στο επίπεδο υποστήριξης OFF. Η βοήθεια ώθησης απενεργοποιείται, μόλις παρουσιαστεί μία από τις ακόλουθες καταστάσεις: - Αφήσατε το πλήκτρο + ελεύθερο, – οι ρόδες του εΒικε μπλοκάρουν (π.χ. με φρενάρισμα ή κτυπώντας πάνω σε ένα εμπόδιο), - η ταχύτητα υπερβαίνει τη 6 km/h. Ο τρόπος λειτουργίας της βοήθειας ώθησης υπόκειται τις ειδικές για κάθε χώρα διατάξεις και γι' αυτό μπορεί να αποκλίνει από την πιο πάνω αναφερόμενη περιγραφή ή να είναι απενεργοποιημένος.

Ενεργοποίηση/απενεργοποίηση του φωτισμού ποδηλάτου

Στον τύπο, στον οποίο το φως οδήγησης τροφοδοτείται από το σύστημα εΒικε, μπορούν μέσω του υπολογιστή οχήματος με το πλήκτρο φωτισμού ποδηλάτου (3) να ενεργοποιηθούν και απενεργοποιηθούν ταυτόχρονα το μπροστινό και το πίσω φως. Πριν από κάθε ξεκίνημα ελέγχετε τη σωστή λειτουργία του φωτισμού του ποδηλάτου σας. Με ενεργοποιημένο φως ανάβει η ένδειξη του φωτός οδήγησης c (βλέπε «Οθόνη εκκίνησης», Σελίδα Ελληνικά – 6) στη γραμμή κατάστασης στην οθόνη. Η ενεργοποίηση και απενεργοποίηση του φωτισμού του ποδηλάτου δεν έχει καμία επιρροή στο φωτισμό φόντου της οθόνης.

Δημιουργία ενός αναγνωριστικού χρήστη

Για να μπορείτε να χρησιμοποιήσετε όλες τις λειτουργίες του συστήματος χειρισμού, πρέπει να εγγραφείτε online. Μέσω ενός αναγνωριστικού χρήστη μπορείτε εκτός των άλλων να αναλύσετε τα δεδομένα οδήγησης και τις διαδρομές σας. Μπορείτε δημιουργήσετε ένα αναγνωριστικό χρήστη μέσω της εφαρμογής smartphone Bosch eBike Connect ή απευθείας μέσω www.eBike-Connect.com. Εισάγετε τα απαραίτητα για την εγγραφή δεδομένα. Την εφαρμογή smartphone Bosch eBike Connect μπορείτε να την κατεβάσετε δωρεάν μέσω του App Store (για Apple iPhones) ή μέσω του Google Play Store (για συσκευές Android).

Σύνδεση του υπολογιστή οχήματος με την εφαρμογή (App) Bosch eBike Connect

Μια σύνδεση με το smartphone αποκαθίσταται με τον ακόλουθο τρόπο: - Ξεκινήστε την εφαρμογή (App). - Επιλέξτε την παρτέλα . - Επιλέξτε <Προσθήκη νέας συσκευής eBike>. - Προσθέστε Κίοχ. Τώρα εμφανίζεται στην εφαρμογή (Αρρ) μια αντίστοιχη υπόδειξη, ότι στον υπολογιστή οχήματος το πλήκτρο για τον φωτισμό του ποδηλάτου (3) πρέπει να πατηθεί για 5 δευτ. Πατήστε 5 δευτ. το πλήκτρο (3). Ο υπολογιστής οχήματος ενεργοποιεί τη σύνδεση Bluetooth® Low Energy αυτόματα και αλλάζει στη λειτουργία ζεύξης (Pairing). Ακολουθήστε τις υποδείξεις στην οθόνη. Όταν ολοκληρωθεί η διαδικασία ζεύξης (Pairing), συγχρονίζονται τα δεδομένα χρήστη. Υπόδειξη: Η σύνδεση Bluetooth® δεν πρέπει να ενεργοποιηθεί χειροκίνητα.

Activity tracking (Παρακολούθηση δραστηριότητας)

Για την καταχώρηση των δραστηριοτήτων, είναι απαραίτητη μια εγγραφή ή σύνδεση στην πύλη eBike-Connect ή στην εφαρμογή (App) eBike-Connect. Για την ανίχνευση των δραστηριοτήτων πρέπει να συγκατατεθείτε για την αποθήκευση των δεδομένων θέσης στην πύλη ή στην εφαρμογή (App). Μόνο τότε εμφανίζονται οι δραστηριότητές σας στην πύλη και στην εφαρμογή (App). Μια καταγραφή της θέσης πραγματοποιείται μόνο, όταν ο υπολογιστής οχήματος είναι συνδεδεμένος με την εφαρμογή (App) eBike-Connect.

eShift (προαιρετικός εξοπλισμός)

Κάτω από eShift καταλαβαίνει κανείς την ενσωμάτωση των ηλεκτρονικών συστημάτων αλλαγής ταχυτήτων στο σύστημα eBike. Τα εξαρτήματα eShift είναι συνδεδεμένα με τη μονάδα κίνησης από τον κατασκευαστή. Ο χειρισμός των ηλεκτρονικών συστημάτων αλλαγής ταχυτήτων περιγράφεται στις οδηγίες λειτουργίας του υπολογιστή οχήματος.

eSuspension (προαιρετικός εξοπλισμός)

Κάτω από eSuspension καταλαβαίνει κανείς την ενσωμάτωση των ηλεκτρονικών στοιχείων απόσβεσης και ανάρτησης στο σύστημα eBike. Μέσω του Quick Menu (Γρήγορο μενού) μπορούν να επιλεγούν προκαθορισμένες ρυθμίσεις για το σύστημα eSuspension. Λεπτομέρειες για τις ρυθμίσεις θα βρείτε στις οδηγίες λειτουργίας του κατασκευαστή του eSuspension. To eSuspension είναι διαθέσιμο μόνο μαζί με τον υπολογιστή οχήματος Κίοχ και δυνατό σε συνδυασμό με τις μονάδες κίνησης BDU450 CX, BDU480 CX και BDU490P.

ABS – Σύστημα «Anti-Blocking» (προαιρετικός εξοπλισμός)

'Отав то подήлато είναι εξοπλισμένο με ένα σύστημα ABS eBike Bosch, το οποίο δε διαθέτει καμία εξωτερική λυχνία ελέγχου, η λυχνία ελέγχου εμφανίζεται κατά την εκκίνηση του συστήματος και σε περίπτωση σφάλματος στην οθόνη του Kiox. Λεπτομέρειες για το ABS και για τον τρόπο λειτουργίας θα βρείτε στις οδηγίες λειτουργίας ABS.

Lock (κλείδωμα, λειτουργία Premium)

Η λειτουργία κλειδώματος μπορεί να αποκτηθεί στο <Κατάστημα> της εφαρμογής (App) eBike-Connect. Μετά την ενεργοποίηση της λειτουργίας κλειδώματος, αφαιρώντας τον υπολογιστή οχήματος, απενεργοποιείται η υποστήριξη της μονάδας κίνησης eBike. Μια ενεργοποίηση είναι μετά δυνατή μόνο με τον υπολογιστή οχήματος, που ανήκει στο eBike. 'Ενα λεπτομερές εγχειρίδιο χειρισμού γι' αυτό θα βρείτε στις Online Οδηγίες λειτουργίας στην ηλεκτρονική διεύθυνση www.Bosch-eBike.com/Kiox-manual.

Ενημερώσεις λογισμικού

Οι ενημερώσεις λογισμικού μεταφέρονται στο φόντο από την εφαρμογή (Αρρ) στον υπολογιστή οχήματος, μόλις συνδεθεί η APP με τον υπολογιστή οχήματος. Όταν μια ενημέρωση έχει πλήρως μεταφερθεί, εμφανίζεται αυτό τρεις φορές κατά τη νέα εκκίνηση του υπολογιστή οχήματος. Εναλλακτικά κάτω από μπορείτε να ελέγξετε, εάν υπάρχει μια ενημέρωση.

Παροχή ενέργειας εξωτερικών συσκευών μέσω σύνδεσης USB

Με τη βοήθεια της σύνδεσης USB μπορούν οι περισσότερες συσκευές, των οποίων η παροχή ενέργειας είναι δυνατή μὲσω USB (π.χ. διάφορα κινητά τηλέφωνα), να λειτουργήσουν ή να φορτιστούν. Προϋπόθεση για τη φόρτιση είναι, να βρίσκονται τοποθετημένα στο εΒίκε ο υπολογιστής οχήματος και μια επαρκώς φορτισμένη μπαταρία. Ανοίξτε το προστατευτικό κάλυμμα (17) της σύνδεσης USB στον υπολογιστή οχήματος. Συνδέστε τη σύνδεση USB της εξωτερικής συσκευής μέσω ενός καλωδίου φόρτισης USB Micro A – Micro B (διαθέσιμο στον έμπορό σας Bosch-eBike) με την υποδοχή USB (6) στον υπολογιστή οχήματος. Μετά την αποσύνδεση του καταναλωτή πρέπει να κλείσει ξανά προσεκτικά η σύνδεση USB με το προστατευτικό κάλυμμα (17). Μια σύνδεση USB δεν είναι καμία υδατοστεγανή βυσματούμενη σύνδεση. Σε περίπτωση οδήγησης στη βροχή δεν επιτρέπεται να είναι συνδεδεμένη καμία εξωτερική συσκευή και η σύνδεση USB πρέπει να είναι με το προστατευτικό κάλυμμα (17) εντελώς κλεισμένη. Προσοχή: Οι συνδεδεμένοι καταναλωτές μπορεί να επηρεάσουν αρνητικά την εμβέλεια του eBike.

Ενδείξεις και ρυθμίσεις του υπολογιστή οχήματος

Υπόδειξη: Όλες οι παραστάσεις και τα κείμενα διεπαφής χρήστη στις ακόλουθες σελίδες αντιστοιχούν στο επίπεδο απελευθέρωσης του λογισμικού. Μετά από μια ενημέρωση λογισμικού μπορεί να αλλάξουν ελάχιστα οι παραστάσεις διεπαφής χρήστη και/ή τα κείμενα διεπαφής χρήστη.

Λογική χειρισμού

Με τα πλήκτρα < (10) και > (8) μπορούν να εμφανιστούν οι διάφορες οθόνες με τις πληροφορίες των τιμών οδήγησης επίσης και κατά τη διάρκεια της οδήγησης. Έτσι μπορούν τα δύο χέρια κατά τη διάρκεια της οδήγησης να παραμένουν στο τιμόνι. Με τα πλήκτρα + (12) και – (11) μπορείτε να αυξήσετε ή να μειώσετε το επίπεδο υποστήριξης. Οι , που εμφανίζονται μέσω της Status screen (Οθόνη κατάστασης) δεν μπορούν κατά τη διάρκεια της οδήγησης να προσαρμοστούν. Με το πλήκτρο επιλογής (9) μπορείτε να εκτελέσετε τις ακόλουθες λειτουργίες: \- Κατά τη διάρκεια της οδήγησης έχετε πρόσβαση στο γργήγορο μενού. \- 'Οταν δεν κινείστε μπορείτε να καλέσετε στην Status screen (Οθόνη κατάστασης) το μενού ρύθμισης. \- Μπορείτε να επιβεβαιώσετε τιμές και υποδείξεις πληροφόρησης. \- Μπορείτε να εγκαταλείψετε έναν διάλογο. 'Οταν αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμά του και δεν απενεργοποιηθεί, εμφανίζονται πληροφορίες για την τελευταία διαδρομή οδήγησης καθώς και πληροφορίες κατάστασης διαδοχικά σε έναν βρόχο. 'Οταν μετά την αφαίρεση από το στήριγμα δεν πατηθεί κανένα πλήκτρο, απενεργοποιείται ο υπολογιστής οχήματος μετά από 1 λεπτό.

Σειρά οθόνης

'Отав ο υπολογιστής οχήματος είναι τοποθετημένος στο στήριγμά του, μπορείτε να κελέσετε διαδοχικά τις ακόλουθες ενδείξεις: 1. Οθόνη εκκίνησης 2. 'Ωρα και εμβέλεια 3. Απόσταση και χρόνος οδήγησης 4. Ισχύς και συχνότητα πεταλίσματος 5. Μέση ταχύτητα και μέγιστη ταχύτητα 6. Απόσταση, εμβέλεια, ισχύς και συχνότητα καρδιακών παλμών 7. Συχνότητα καρδιακών παλμών 8. Κατανάλωση θερμίδων και ολική απόσταση 9. Οθόνη κατάστασης

Οθόνη εκκίνησης

Μόλις τοποθετήσετε τον ενεργοποιημένο υπολογιστή οχήματος στο στήριγμα, εμφανίζεται η οθόνη εκκίνησης.  a 'Ενδειξη της ώρας/ταχύτητας b 'Ενδειξη του επιπέδου υποστήριξης c 'Ενδειξη του φωτός οδήγησης d 'Ενδειξη της κατάστασης φόρτισης της μπαταρίας eBike e 'Ενδειξη της μονάδας ταχύτητας ^A) f Ταχύτητα g Γραμμή προσανατολισμού h Ισχύς κινητήρα i Ισχύς πεταλίσματος j Μέση ταχύτητα k Αξιολόγηση ισχύος A) Μπορεί να αλλάξει μέσω της οθόνης κατάστασης . Οι ενδείξεις α...d σχηματίζουν τη γραμμή κατάστασης και εμφανίζονται σε κάθε οθόνη. Όταν στην οθόνη εμφανίζεται ήδη η ταχύτητα, αλλάζει η ένδειξη α στην τρέχουσα ώρα σε ώρες και λεπτά. Στη γραμμή κατάστασης εμφανίζονται: \- Ταχύτητα/ώρα: Τρέχουσα ταχύτητα σε χλμ./ώρα ή σε μίλια/ώρα ή τρέχουσα ώρα \- Επίπεδο υποστήριξης: 'Ενδειξη της τρέχουσας επιλεγμένης υποστήριξης σε μια έγχρωμη κωδικοποίηση \- Φως: 'Ενα σύμβολο για το ενεργοποιημένο φως – Κατάσταση φόρτισης της μπαταρία eBike: Μια ποσοστιαία ένδειξη της τρέχουσας κατάστασης φόρτισης Στην αξιολόγηση της ισχύος κ εμφανίζεται γραφικά η τρέχουσα ταχύτητα (λευκή δοκός) σε σχέση με τη μέση ταχύτητά σας j. Μέσω της γραφικής παράστασης μπορείτε να αναγνωρίσετε απευθείας, εάν η τρέχουσα ταχύτητά σας βρίσκεται πάνω ή κάτω από τη μέση τιμή (αριστερά από τη μαύρη γραμμή = κάτω μέση τιμή, δεξιά από τη μαύρη γραμμή = επάνω μέση τιμή). Μέσω της γραμμής προσανατολισμού g μπορείτε να αναγνωρίσετε, σε ποια οθόνη βρίσκεστε. Η τρέχουσα οθόνη σας εμφανίζεται τονισμένη. Με τα πλήκτρα < (10) και > (8) μπορείτε να επιλέξετε περαιτέρω οθόνες. Απὸ την πρώτη οθόνη εκκίνησης περνάτε στην οθόνη κατάστασης με το πλήκτρο < (10).

Status screen (Οθόνη κατάστασης)


0.0 km ECO 81% 12:58 eBike Mobile 81% 95% Last Sync: 01.01.2019 Settings

Στην οθόνη κατάστασης εμφανίζονται εκτός από τη γραμμή κατάστασης η τρέχουσα ώρα, η κατάσταση φόρτισης όλων των μπαταριών του eBikes σας και η κατάσταση φόρτισης της μπαταρίας του smartphone σας, σε περίπτωση που το smartphone είναι συνδεδεμένο μέσω Bluetooth®. Από κάτω απεικονίζονται ενδεχομένως σύμβολα για την ἐνδειξη μιας ενεργοποιημένης λειτουργίας Bluetooth® ή μιας μέσω Bluetooth® συνδεδεμένης συσκευής (π.χ. ένας μετρητής καρδιακών παλμών). Επίσης εμφανίζεται η ημερομηνία του τελευταίου συγχρονισμού ανάμεσα smartphone και Kiox. Στην κάτω περιοχή έχετε πρόσβαση στις .

Αυτή η γλώσσα δεν υποστηρίζεται από τον υπολογιστή οχήματος ως προς τα κείμενα διεπαφής χρήστη. Σε αυτές τις οδηγίες λειτουργίας παρουσιάζονται γι' αυτό τα αγγλικά κείμενα διεπαφής χρήστη συμπληρωμένα με μια επεξήγηση στη γλώσσα της εκάστοτε χώρας. Πρόσβαση στο μενού ρύθμισης λαμβάνετε μέσω της οθόνης κατάστασης. Δεν είναι δυνατή η πρόσβαση και η προσαρμογή των κατά τη διάρκεια της οδήγησης. Με τα πλήκτρα – (11) και + (12) μπορείτε να επιλέξετε την επιθυμητή ρύθμιση και να ανοίξετε αυτή καθώς και ενδεχομένως περαιτέρω υπομενού με το πλήκτρο επιλογής (9). Από το εκάστοτε μενού ρύθμισης με το πλήκτρο < (10) μπορείτε να περάσετε πίσω στο προηγούμενο μενού. Στο πρώτο επίπεδο πλοήγησης θα βρείτε τις ακόλουθες ανώτερες περιοχές: \- – Υποδείξεις για την εγγραφή: Αυτό το θέμα του μενού εμφανίζεται μόνο, όταν δεν έχετε ακόμη εγγραφεί στο eBike Connect. \- - Puθμίσεις γύρω από το eBike σας: Μπορείτε να θέσετε τους μετρητές, όπως χιλιόμετρα ημέρας και μέσες τιμές, αυτόματα ή χειροκίνητα στο «Ο» καθώς και να επαναφέρετε τη εμβέλεια. Μπορείτε να αλλάξετε την προρρυθμισμένη από τον κατασκευαστή τιμή της περιφέρειας του τροχού κατά ±5 %. Σε περίπτωση που το eBike σας είναι εξοπλισμένο με eShift μπορείτε εδώ να διαμορφώσετε το σύστημα eShift. Ο κατασκευαστής ή ο έμπορας του ποδηλάτου μπορεί για την ημερομηνία σέρβις να πάρει ως βάση έναν χρόνο λειτουργίας και/ή ένα χρονικό διάστημα. Κάτω από εμφανίζεται η λήξη της ημερομηνίας σέρβις. Στη σελίδα των εξαρτημάτων του Bike για το εκάστοτε εξάρτημα εμφανίζονται ο αριθμός σειράς, η έκδοση υλισμικού, η έκδοση λογισμικού και άλλα για τα εξαρτήματα σχετικά χαρακτηριστικά στοιχεία. \- - Δεδομένα του ενεργού χρήστη \- – η ενεργοποίηση ή απενεργοποίηση της λειτουργίας Bluetooth®: Εμφανίζονται συνδεδεμένες συσκευές. \- – μια λίστα επιλογών για τη ρύθμιση του υπολογιστή οχήματος: Μπορείτε να ρυθμίσετε την ένδειξη της ταχύτητας και της απόστασης σε χιλιόμετρα ή μίλια, την ώρα σε 12-ωρη ή 24-ωρη μορφή, να επιλέξετε την ώρα, την ημερομηνία και τη ζώνη ώρας και να ρυθμίσετε τη γλώσσα της προτίμησής σας. Μπορείτε να επαναφέρετε το Κίοχ στις ρυθμίσεις του εργοστασίου, να ξεκινήσετε μια ενημέρωση λογισμικού (σε περίπτωση που είναι διαθέσιμη) και να επιλέξετε μεταξύ ενός μαύρου ή λευκού ντιζάιν. \- - Πληροφορίες για το Kiox Υποδείξεις στις FAQ (Συχνές ερωτήσεις), πιστοποιήσεις, πληροφορίες επικοινωνίας, πληροφορίες για άδειες χρήσης Μια λεπτομερή περιγραφή των ξεχωριστών παραμέτρων θα βρείτε στις Online οδηγίες χειρισμού στην ηλεκτρονική διεύθυνση www.Bosch-eBike.com/Kiox-manual.

Quick Menu (Γρήγορο μενού)

Μέσω του Quick Menu (Γρήγορο μενού) εμφανίζονται επιλεγμένες ρυθμίσεις, οι οποίες μπορούν να προσαρμοστούν επίσης και κατά τη διάρκεια της οδήγησης. Η πρόσβαση στο Quick Menu (Γρήγορο μενού) είναι δυνατή με το πλήκτρο επιλογής (9). Από την Status screen (Οθόνη κατάστασης) η πρόσβαση δεν είναι δυνατή. Με το Quick Menu (Γρήγορο μενού) μπορείτε να εκτελέσετε τις ακόλουθες ρυθμίσεις: \- 'Ολα τα δεδομένα σχετικά με τις αποστάσεις που διανύθηκαν μέχρι τώρα επαναφέρονται στο μηδέν. \- Μπορείτε εδώ να ρυθμίσετε τη συχνότητα πεταλίσματος. \- Εδώ μπορείτε να ρυθμίσετε μια από τον κατασκευαστή καθορισμένη λειτουργία απόσβεσης ή ανάρτησης.

'Ενδειξη κωδικού σφάλματος

Τα εξαρτήματα του συστήματος εΒίκε ελέγχονται συνεχώς αυτόματα. Όταν διαπιστωθεί ένα σφάλμα, εμφανίζεται ο αντίστοιχος κωδικός σφάλματος στον υπολογιστή οχήματος. Ανάλογα με το είδος του σφάλματος, απενεργοποιείται ο κινητήρας ενδεχομένως αυτόματα. Η συνέχιση της οδήγησης χωρίς υποστήριξη μέσω του κινητήρα είναι όμως δυνατή οποτεδήποτε. Πριν από την περαιτέρω χρήση πρέπει να ελεγχθεί το eBike. ▶ Αναθέστε την εκτέλεση όλων των επισκευών αποκλειστικά σε έναν εξουσιοδοτημένο έμπορο ποδηλάτων. Κωδι- κός Αιτία Αντιμετώπιση

410 'Eva ή περισσότερα πλήκτρα τουυπολογιστή οχήματος είναι μπλοκαρισμένα.	Ελέγξτε, εάν τα πλήκτρα είναι μαγκωμένα, π.χ. λόγω διείσδυσηςρύπανσης. Καθαρίστε ενδεχομένως τα πλήκτρα.
414 Πρόβλημα σύνδεσης της μονάδας χειρισμού Αναθέστε τον έλεγχο των συνδέσεων
418 'Eva ή περισσότερα πλήκτρα της μονάδαςχειρισμού είναι μπλοκαρισμένα.	Ελέγξτε, εάν τα πλήκτρα είναι μαγκωμένα, π.χ. λόγω διείσδυσηςρύπανσης. Καθαρίστε ενδεχομένας τα πλήκτρα.
419 Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου.	Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας.
422 Πρόβλημα σύνδεσης της μονάδας κίνησης Αναθέστε τον έλεγχο των συνδέσεων
423 Πρόβλημα σύνδεσης της μπαταρίας eBike Αναθέστε τον έλεγχο των συνδέσεων
424 Σφάλμα επικοινωνίας μεταξύ τωνεξαρτημάτων	Αναθέστε τον έλεγχο των συνδέσεων
426 Εσωτερικό σφάλμα υπέρβασης χρόνου Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. Σε αυτή την κατάσταση σφάλματος δεν είναι δυνατή η προβολή ή η προσαρμογή στο μενού βασικών ρυθμίσεων του μεγέθους των ελαστικών.
430 Εσωτερική μπαταρία του υπολογιστήοχήματος άδεια (εκτός στο BUI350)	Φορτίστε τον υπολογιστή οχήματος (στο στήριγμα ή μέσω της σύνδεσης USB)
431 Σφάλμα έκδοσης λογισμικού Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBice σας.
440 Εσωτερικό σφάλμα της μονάδας κίνησης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBine σας.
450 Εσωτερικό σφάλμα λογισμικού Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έ μπορο του Bosch eBike σας.
460 Σφάλμα στη σύνδεση USB Απομακρύνετε το καλώδιο από τη σύνδεση USB του υπολογιστήοχήματος. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει,ελάτε σε επαφή με τον έμπορο του Bosch eBike σας.
490 Εσωτερικό σφάλμα του υπολογιστήοχήματος	Αναθέστε τον έλεγχο του υπολογιστή οχήματος
500 Εσωτερικό σφάλμα της μονάδας κίνησης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάφχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας.
502 Σφάλμα στο φωτισμό ποδηλάτου Ελέγξτε το φως και την αντίστοιχη καλωδίωση. Ξεκινήστε το σύστημαεκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει,ελάτε σε επαφή με τον έμπορο του Bosch eBike σας.
503 Σφάλμα του αισθητήρα ταχύτητας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eVike σας.
504 Αναγνωρίστηκε παραποίηση του σήματοςτης ταχύτητας.	Ελέγξτε η θέση του μαγνήτη ακτίνας και ενδεχομένως ρυθμίστε τον.Ελέγξτε για τυχόν παραποίηση (συντονισμός). Η υποστήριξη τουμηχανισμού κίνησης μειώνεται.

Κωδι- κός Αιτία Αντιμετώπιση

510 Εσωτερικό σφάλμα αισθητήρα Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας.

511 Εσωτερικό σφάλμα της μονάδας κίνησης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBice σας.

530 Σφάλμα μπαταρίας Απενεργοποιήστε το eBike, αφαιρέστε την μπαταρία eBike και τοποθετήστε την μπαταρία eBike ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBile σας.

531 Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας.

540 Σφάλμα θερμοκρασίας To eBike βρίσκεται εκτός της επιτρεπτής περιοχής θερμοκρασίας.Απενεργοποιήστε το σύστημα eBike, για να αφήσετε τη μονάδα κίνησης να κριώσει ή να θερμανθεί στην επιτρεπτή περιοχή θερμοκρασίας. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eEbike σας.

550 Αναγνωρίστηκε ένας ανεπίτρεπτος καταναλωτής.

580 Σφάλμα έκδοσης λογισμικού Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBbike σας.

591 Σφάλμα ταυτοποίησης Απενεργοποιήστε το σύστημα eBike. Απομακρύνετε την μπαταρία και τοποθετήστε την ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορo του Bosch eBike σας.

592 Ασυμβίβαστα εξάρτημα Τοποθετήστε συμβατή οθόνη. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορo του Bosch eBike σας.

593 Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφΗ με τον έμπορo του Bosch eBike σας.

595, 596 Σφάλμα επικοινωνίας Ελέγξτε την καλωδίωση προς το κιβώτιο μετάδοσης και ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφΗ με τον έμπορo του Bosch eBike σaς.

602 Εσωτερικό σφάλμα μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφΗ με τον έμπορo του Bosch eVike σας.

603 Εσωτερικό σφάλμα μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτe σε επαφΗ με τον έμπορo του Bosch eBike σας.

605 Σφάλμα θερμοκρασίας μπαταρίας H μπαταρία βρίσκεται εκτός της επιτρεπόμενης περιοχής θερμοκρασίας. Απενεργοποιήστε το σύστημα eBike, για να αφήσετε την μπαταρία να κριώσει ή να θερμανθεί στην επιτρεπτή περιοχή θερμοκρασίας. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πΡΟβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφΗ με τον έμπορo του Bosch eBike σας.

606 Εξωτερικό σφάλμα μπαταρίας Ελέγξτε την καλωδίωση. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφΗ με τον έμπορo του Bosch eBile σας.

Κωδι- κός Αιτία Αντιμετώπιση

610 Σφάλμα τάσης μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας.
620 Σφάλμα φορτιστή Αντικαταστήστε το φορτιστή. Ελάτε σε επαφή με τον έμπορο του Bosch eBike σας.
640 Εσωτερικό σφάλμα μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας.
655 Πολλαπλό σφάλμα μπαταρίας Απενεργοποιήστε το σύστημα eBike. Απομακρύνετε την μπαταρία και τοποθετήστε την ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμ πορο του Bosch eBile σας.
656 Σφάλμα έκδοσης λογισμικού Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας, για να εκτελέσει μια ενημέρωση λογισμικού.
7xx Σφάλματα σε εξαρτήματα τρίτων Προσέξτε τις οδηγίες λειτουργίας του εκάστοτε κατασκευστή των εξαρτημάτων.
800 Εσωτερικό σφάλμα ABS Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας.
810 Μη λογικά σήματα στον αισθητήρα της ταχύτητας του τροχού		Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας.
820 Σφάλμα στον αγωγό προς τον μπροστινό αισθητήρα της ταχύτητας του τροχού		Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας.
821 ... 826 Μη λογικά σήματα στον μπροστινό αισθητήρα της ταχύτητας του τροχού Ενδεχομένως ο δίσκος αισθητήρα δεν υπάρχει, είναι ελαττωματικός ή λάθος συναρμολογημένος, σημαντικά διαφορετικές διάμετροι του μπροστινού και πίσω τροχού, ακραία κατάσταση οδήγησης, π.χ. οδήγηση με τον πίσω τροχό		Ξεκινήστε το σύστημα εκ νέου και εκτελέστε το ελάχιστο για 2 λεπτά μια δοκιμαστική οδήγηση. Η λυχνία ελέγχου ABS πρέπει να σβήσει. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας.
830 Σφάλμα στον αγωγό προς τον πίσω αισθητήρα της ταχύτητας του τροχού		Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας.
831 833 ... 835	Μη λογικά σήματα στον πίσω αισθητήρα της ταχύτητας του τροχού Ενδεχομένως ο δίσκος αισθητήρα δεν υπάρχει, είναι ελαττωματικός ή λάθος συναριολογημένος, σημαντικά διαφορετικές διάμετροι του μπροστινού και πίσω τροχού, ακραία κατάσταση οδήγησης, π.χ. οδή γηση με τον πίσω τροχό
840 Εσωτερικό σφάλμα ABS Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας.
850 Εσωτερικό σφάλμα ABS Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας.
860, 861 Σφάλμα στην τροφοδοσία τάσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμ πορο του Bosch eEike σας.
870, 871 880 883 ... 885	Σφάλμα επικοινωνίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμ πορο του BCH eBike σας.
889 Εσωτερικό σφάλμα ABS Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας.
890 H λυχνία ελέγχου ABS είναι ελαττωματική ή λείπει, το ABS είναι ενδεχομένως χωρίς λειτουργία.		Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας.
Κωδι- κός	Αιτία Αντιμετώπιση
Καμία ένδειξη	Εσωτερικό σφάλμα του υπολογιστή οχήματος	Ξεκινήστε το σύστημα eBike μέσω απενεργοποίησης και επανεργοποίησης εκ νέου.

Συντήρηση και Service

Συντήρηση και καθαρισμός

'Óla ta otoixeia dev eiptrépetai va katharistoùv me vero upò píesn. Διατηρείτε την οθόνη του υπολογιστή οχήματος καθαρή. Σε περίπτωση ρύπανσης μπορεί να προκύψει εσφαλμένη αναγνώριση φωτεινότητας. Για τον καθαρισμό του υπολογιστή οχήματος χρησιμοποιείτε ένα μαλακό, εμποτισμένο μόνο με νερό πανί. Μη χρησιμοποιείτε κανένα απορρυπαντικό. Αφήστε το σύστημα εΒικε το λιγότερο μία φορά το χρόνο να ελεγχτεί τεχνικά (εκτός των άλλων το μηχανικό μέρος και η ενημέρωση του λογισμικού του συστήματος). Επιπλέον ο έμπορος του ποδηλάτου μπορεί για την ημερομηνία σέρβις να πάρει ως βάση έναν χρόνο λειτουργίας και/ή ένα χρονικό διάστημα. Σε αυτή την περίπτωση ο υπολογιστής οχήματος εμφανίζει μετά από κάθε ενεργοποίηση τη λήξη της ημερομηνίας σέρβις. Για σέρβις ή επισκευές στο εΒικε απευθυνθείτε παρακαλώ σε έναν εξουσιοδοτημένο έμπορα του ποδηλάτων. ▶ Αναθέστε την εκτέλεση όλων των επισκευών αποκλειστικά σε έναν εξουσιοδοτημένο έμπορο ποδηλάτων.

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Για όλες τις ερωτήσεις σας σχετικά με το σύστημα εΒίκε και τα εξαρτήματά του, απευθυνθείτε σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων. Στοιχεία επικοινωνίας εξουσιοδοτημένων εμπόρων ποδηλάτων μπορείτε να βρείτε στην ιστοσελίδα www.bosch-ebike.com.

Μεταφορά

'Отан μεταφέρετε μαζί σας το εΒικε εκτός του autokivήτου σας, π.χ. πάνω σε μια σχάρα αποσκευών, αφαιρέστε τον υπολογιστή οχήματος και την μπαταρία εΒικε, για να αποφύγετε τυχόν ζημιές.

Απόσυρση

 Η μονάδα κίνησης, ο υπολογιστής οχήματος συμπεριλαμβανομένης της μονάδας χειρισμού, η μπαταρία, ο αισθητήρας ταχύτητας, τα εξαρτήματα και οι συσκευασίες πρέπει να παραδίδονται σε μια ανακύκλωση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος. Μην πετάτε το εΒικε και τα εξαρτήματά του στα οικιακά απορρίμματα!  Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ οι άχρηστες ηλεκτρικές συσκευές και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Παραδίδετε τα άχρηστα πλέον εξαρτήματα του eBike Bosch σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων. Με την επιφύλαξη αλλαγών.
