MANUAL DE USUARIO Nyon BOSCH

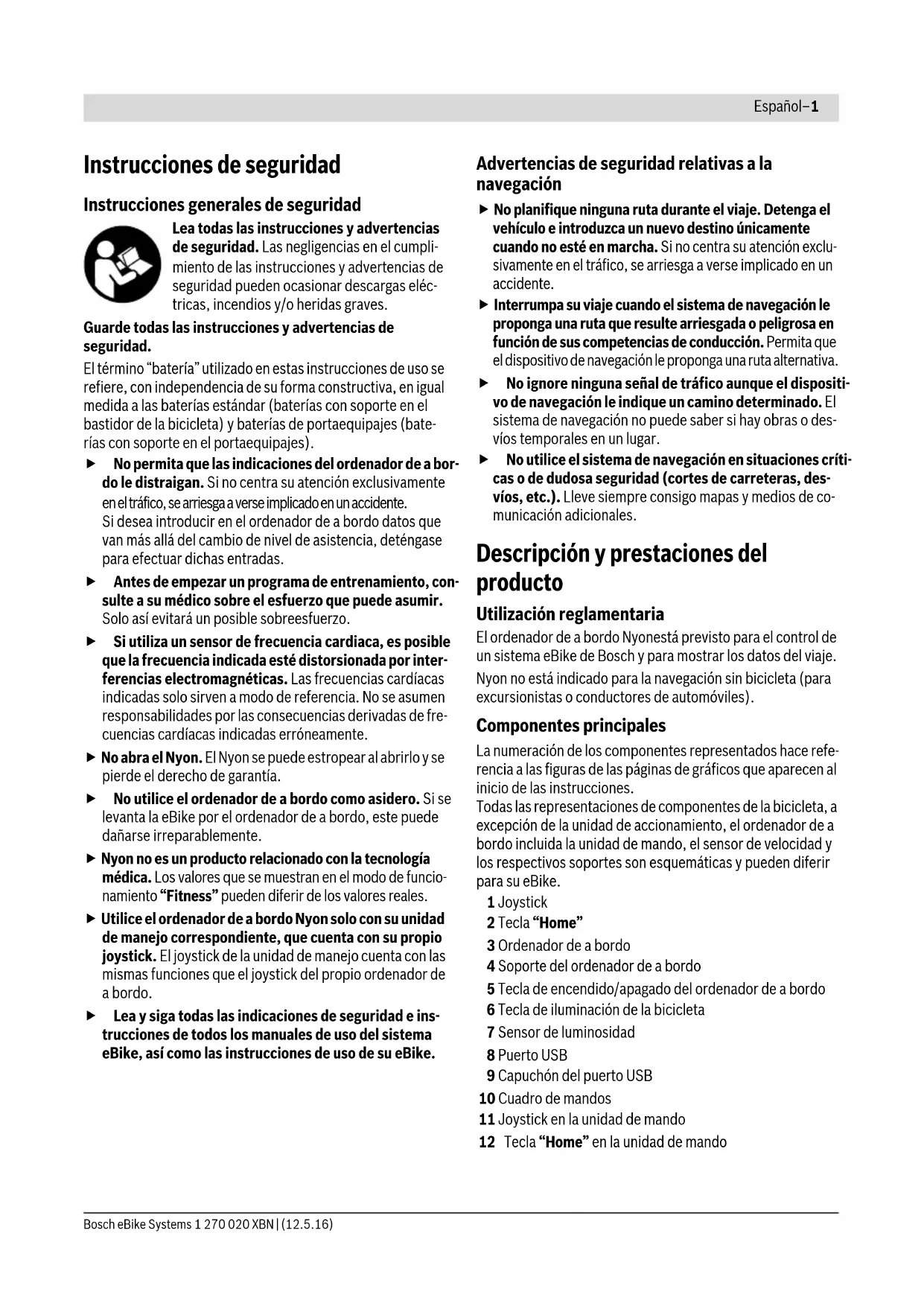

Instrucciones de seguridad

Instrucciones generales de seguridad

Lea todas las instrucciones y advertencias de seguridad. Las negligencias en el cumplimiento de las instrucciones y advertencias de seguridad pueden ocasionar descargas eléctricas, incendios y/o heridas graves.

Guarde todas las instrucciones y advertencias de seguridad.

El término “batería” utilizado en estas instrucciones de uso se refiere, con independencia de su forma constructiva, en igual medida a las baterías estándar (baterías con soporte en el bastidor de la bicicleta) y baterías de portaequipajes (baterías con soporte en el portaequipajes).

No permita que las indicaciones del ordenador de a bordo le distraigan. Si no centra su atención exclusivamente en el tráfico, se arriesga a verse implicado en un accidente. Si desea introducir en el ordenador de a bordo datos que van más allá del cambio de nivel de asistencia, deténgase para efectuar dichas entradas.
- Antes de empezar un programa de entrenamiento, consulte a su médico sobre el esfuerzo que puede asumir. Solo así evitará un posible sobreesfuerzo.
▶ Si utiliza un sensor de frecuencia cardíaca, es posible que la frecuencia indicada esté distorsionada por interferencias electromagnéticas. Las frecuencias cardíacas indicadas solo sirven a modo de referencia. No se asumen responsabilidades por las consecuencias derivadas de frecuencias cardíacas indicadas erróneamente.
▶ No abra el Nyon. El Nyon se puede estropear al abrirlo y se pierde el derecho de garantía.
▶ No utilice el ordenador de a bordo como asidero. Si se levanta la eBike por el ordenador de a bordo, este puede dañarse irreparablemente.
▶ Nyon no es un producto relacionado con la tecnología médica. Los valores que se muestran en el modo de funcionamiento “Fitness” pueden diferir de los valores reales.
▶ Utilice el ordenador de a bordo Nyon solo con su unidad de manejo correspondiente, que cuenta con su propio joystick. El joystick de la unidad de manejo cuenta con las mismas funciones que el joystick del propio ordenador de a bordo.
▶ Lea y siga todas las indicaciones de seguridad e instrucciones de todos los manuales de uso del sistema eBike, así como las instrucciones de uso de su eBike.

Advertencias de seguridad relativas a la navegación

▶ No planifique ninguna ruta durante el viaje. Detenga el vehículo e introduzca un nuevo destino únicamente cuando no esté en marcha. Si no centra su atención exclusivamente en el tráfico, se arriesga a verse implicado en un accidente.
Interrumpa su viaje cuando el sistema de navegación le proponga una ruta que resulte arriesgada o peligrosa en función de sus competencias de conducción. Permita que el dispositivo de navegación le proponga una ruta alternativa.
No ignore ninguna señal de tráfico aunque el dispositivo de navegación le indique un camino determinado. El sistema de navegación no puede saber si hay obras o des-víos temporales en un lugar.
No utilice el sistema de navegación en situaciones críticas o de dudosa seguridad (cortes de carreteras, desvíos, etc.). Lleve siempre consigo mapas y medios de comunicación adicionales.

Descripción y prestaciones del producto

Utilización reglamentaria

El ordenador de a bordo Nyonestá previsto para el control de un sistema eBike de Bosch y para mostrar los datos del viaje. Nyon no está indicado para la navegación sin bicicleta (para excursionistas o conductores de automóviles).

Componentes principales

La numeración de los componentes representados hace referencia a las figuras de las páginas de gráficos que aparecen al inicio de las instrucciones.

Todas las representaciones de componentes de la bicicleta, a excepción de la unidad de accionamiento, el ordenador de a bordo incluida la unidad de mando, el sensor de velocidad y los respectivos soportes son esquemáticas y pueden diferir para su eBike.

1 Joystick
2 Tecla "Home"
3 Ordenador de a bordo
4 Soporte del ordenador de a bordo
5 Tecla de encendido/apagado del ordenador de a bordo
6 Tecla de iluminación de la bicicleta
7 Sensor de luminosidad
8 Puerto USB
9 Capuchón del puerto USB
10 Cuadro de mandos
11 Joystick en la unidad de mando
12 Tecla "Home" en la unidad de mando

13 Tecla para reducir la asistencia

14 Tecla para aumentar la asistencia

15 Tecla de arranque asistido/asistencia para empujar caminando "WALK"

16 Bloqueo del ordenador de a bordo

17 Tornillo de bloqueo del ordenador de a bordo Cable de carga USB (Micro A - Micro B)*

* sin ilustración, se comercializa como accesorio especial

Datos técnicos

Ordenador de a bordo Nyon
No de artículo		1 270 020 907/915
Memoria interna total
1 270 020 907	GB	1
1 270 020 915	GB	8
Corriente de carga USB, máx.	mA 500
Tensión de carga en puerto USB	V	5
Cable de carga USB ^1)		1 270 016 360
Temperatura de operación	°C -5...+40
Temperatura de almacenamiento	°C -10...+50
Temperatura de carga	°C 0...+40
Batería de litio interna	V	3,7
	mAh	710
Grado de protección ^2)		IP x7 (resistente al agua)
Estándares WI-FI compatibles		802.11b/g/n(2,4 GHz)
Peso, aprox.	kg 0,2
1) No se incluye en el suministro de serie estándar
2) Con la cubierta para el USB cerrada

Montaje

Colocar y retirar el ordenador de a bordo (ver figura A)

Para colocar el ordenador de a bordo 3 deslícelo en el soporte 4 de delante hacia atrás.

Para retirar el ordenador de a bordo 3 presione sobre el enclavamiento 16 y empújelo hacia delante sacándolo del soporte 4.

▶ Retire el ordenador de a bordo cuando estacione la eBike.

El ordenador de a bordo puede asegurarse en el soporte para impedir que pueda extraerse. Para hacerlo, desmonte el soporte 4 del manillar. Coloque el ordenador de a bordo en el soporte. Apriete el tornillo de bloqueo 17 (rosca M3, 8 mm de largo) desde abajo en la rosca del soporte prevista para ello. Vuelva a montar el soporte en el manillar.

Operación

Puesta en marcha

Requisitos

El sistema eBike solo puede activarse cuando se cumplen las siguientes condiciones:

• Se ha colocado una batería de eBike con suficiente carga (véanse las instrucciones de uso de la batería).
• El ordenador de a bordo está colocado correctamente en el soporte (véase "Colocar y retirar el ordenador de a bordo", página Español-2).

Conexión y desconexión del sistema de la eBike

El sistema de la eBike se puede conectar de las siguientes formas:

• Coloque el ordenador de a bordo en el soporte 4.
• Cuando estén colocados el ordenador de a bordo y la batería de la eBike, pulse una vez brevemente la tecla de encendido/apagado 5 del ordenador de a bordo.
• Cuando el ordenador de a bordo esté colocado, pulse la tecla de encendido/apagado de la batería de la eBike (véanse las instrucciones de uso de la batería).

El motor se activa al empezar a pedalear (excepto en la función de asistencia para empujar caminando o en el nivel de asistencia "OFF"). La potencia del motor depende del nivel de asistencia ajustado en el ordenador de a bordo.

Durante el funcionamiento normal de la eBike el accionamiento de la misma se desactiva en el momento de que Ud. deje de pedalear o alcance una velocidad de 25/45 km/h. El accionamiento vuelve a reactivarse automáticamente al volver a pedalear, siempre que la velocidad de marcha sea inferior a 25/45 km/h.

El sistema de la eBike se puede desconectar de las siguientes formas:

• Pulse la tecla de encendido/apagado 5 del ordenador de a bordo durante al menos 1 segundo.
• Desconecte la batería de la eBike mediante su tecla de encendido/apagado (véanse las instrucciones de uso de la batería).
• Retire el ordenador de a bordo del soporte.

Si no se demanda potencia del accionamiento durante aprox. 10 min (p.ej., porque la eBike está parada) o si no se acciona ninguna tecla del Nyon, el sistema eBike se desconecta automáticamente para ahorrar energía.

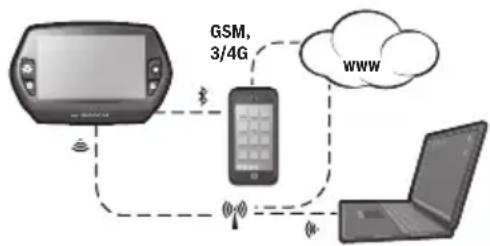

Sistema de mando "Nyon"

El sistema de mando Nyon consta de tres componentes:

• el ordenador de a bordo Nyon con unidad de mando
• la aplicación para smartphone "Bosch eBike Connect"
• el portal online

Muchas de las configuraciones y funciones se pueden gestionar o utilizar en todos los componentes. Algunas de las configuraciones y funciones solo se pueden accionar o acceder a ellas mediante determinados componentes. La sincronización de los datos se realiza automáticamente cuando existe una conexión de Bluetooth®/Internet. En la siguiente tabla se ofrece un resumen de las posibles funciones.

Ordenador de a bordo

Aplicación para smartphone

Portal online

Inicio de sesión/registro √ √ √
Modificación de la configuración	√	√	√
Registro de los datos del recorrido	√
Indicación en tiempo real de los datos del recorrido	√
Tratamiento/análisis de los datos del recorrido	√	√
Creación de indicaciones personalizadas		√	√
Indicación de la posición actual*	√	√	√
Navegación	√
Planificación de la ruta √ √ √
Indicación de la autonomía restante (alcance en torno a la ubicación actual)	√	√
Efecto de entrenamiento en tiempo real √
Resumen de los recorridos √ √
Estadística “Panel”	√	√	√
Compra de “funciones premium”		√

*Se requiere GPS

Funciones premium

Las funciones estándar del sistema de mando “Nyon” se pueden ampliar mediante la compra de “funciones premium” en la App Store para iPhones de Apple o en Google Play Store para dispositivos Android.

Además de la aplicación gratuita “Bosch eBike Connect” existen otras funciones premium de pago. En las instrucciones de uso online “www.Bosch-eBike.com/nyon-manual” encontrará una lista detallada de las aplicaciones adicionales disponibles.

Puesta en servicio del ordenador de a bordo

Nyon se suministra con una batería parcialmente cargada. Antes de su primer uso debe cargarse completamente la batería

Nyon mediante la conexión USB (véase "Suministro de co-

miente del ordenador de a bordo", página Español-7) o mediante el sistema eBike.

Para poder utilizar todas las funciones del sistema de mando, debe registrarse adicionalmente online.

Darse de alta en el ordenador de a bordo

• Conecte el ordenador de a bordo con la tecla de encendido/apagado 5.
• Seleccione con el joystick 1 el idioma que desee (seleccionar pulsando en el joystick) y siga las instrucciones.

Dispone de las siguientes opciones para poner en funcionamiento el Nyon:

- "PRUEBA"

Puede realizar un recorrido de prueba sin necesidad de registrarse o introducir datos previamente. Después de desconectarse se borrarán todos los datos del recorrido.

- "PREPARAR" > "OFFLINE"

Es un proceso de registro muy breve limitado para Nyon. Offline significa, en este caso, que sus datos del recorrido y de usuario solo se memorizarán localmente en el ordenador de a bordo.

Siga las instrucciones o seleccione una de las posibles respuestas propuestas. Los datos introducidos se conservan después de desconectar el Nyon pero no se sincronizan con el portal online ni con la aplicación del smartphone.

- "PREPARAR">“LÍNEA">“MÓVIL”

Es un proceso de registro completo. Fije el Nyon al soporte 4, cargue la aplicación “Bosch eBike Connect” en su smartphone y regístrese con ayuda de la aplicación. Después de darse de alta correctamente, se memorizan los datos del recorrido y se sincronizan con la aplicación del smartphone, y con el portal online.

- "REGISTR." > "LÍNEA" > "WI-FI"

Es un proceso de registro completo. Sitúese en la zona de recepción de una red WI-FI. Fije el Nyon al soporte 4. Una vez seleccionada la red e introducidos el nombre de usuario y la contraseña, el Nyon se conectará con la red WI-FI seleccionada y se le remitirá al portal en línea

“www.eBike-Connect.com”, donde puede realizar el registro. Después de darse de alta correctamente, se memorizarán los datos del recorrido y se sincronizarán con el portal online. A continuación podrá establecer una conexión con su teléfono inteligente desde su Nyon (“Configuración”>“Conexiones”>“Conectar con un móvil”).

Registro mediante smartphone y acoplamiento Bluetooth®

El smartphone no está incluido como componente del suministro de serie. Para registrarse con un smartphone se requiere una conexión a Internet que, en función de la configuración de su contrato, puede generar costes frente a su proveedor de telefonía. También se requiere una conexión a Internet para sincronizar los datos entre el smartphone y el portal online. Para poder aprovechar todo el ámbito de funciones de su ordenador de a bordo, necesita un teléfono inteligente con un sistema operativo Android versión 4.0.3 o superior, o bien iOS 8 o superior. En las instrucciones de uso online

“www.Bosch-eBike.com/nyon-manual” encontrará una lista de los smartphones probados/autorizados.

Los smartphones que no están incluidos en la lista pero que disponen de los sistemas operativos mencionados anteriormente también se pueden conectar con el ordenador de a bordo en determinadas circunstancias. Sin embargo, no se puede garantizar una compatibilidad completa del ordenador de a bordo con los smartphones no incluidos en dicha lista.

Descárguese en su smartphone la aplicación

"Bosch eBike Connect" desde la App Store para iPhones de Apple o desde la Play Store de Google para dispositivos Android.

Inicie la aplicación “Bosch eBike Connect” y siga las indicaciones. En las instrucciones de uso online

“www.Bosch-eBike.com/nyon-manual” encontrará instrucciones detalladas al respecto.

Cuando la aplicación “Bosch eBike Connect” está activa y existe una conexión Bluetooth® con su ordenador de a bordo, se sincronizan automáticamente los datos entre el ordenador de a bordo y el smartphone.

Registro online

Para el registro online se requiere un acceso a Internet.

Abra con su navegador el portal online "Bosch eBike Connect" en "www.eBike-Connect.com" y siga las indicaciones. En las instrucciones de uso online

“www.Bosch-eBike.com/nyon-manual” encontrará instrucciones detalladas al respecto.

Indicaciones y configuración del ordenador de a bordo

Observación: Todas las representaciones y textos de la interfaz de las páginas siguientes corresponden al estado de liberación del software. Dado que en el transcurso de un año se llevan a cabo varias actualizaciones del software del Nyon, es posible que las representaciones y textos de superficies cambien ligeramente.

Lógica de mando

Durante la marcha se puede cambiar el indicador mediante la unidad de mando 10. De esta forma se evitar soltar una mano del manillar durante la marcha.

Con los dispositivos de mando del ordenador de a bordo tiene las siguiente posibilidades:

• Con la tecla de encendido/apagado 5 se conecta o desconecta el ordenador de a bordo.
• Con la tecla "Home" (2 o 12) pasa al modo de funcionamiento ajustado en "Configuración">“Mi Nyon”.
• Con la tecla de iluminación de la bicicleta 6 esta se puede encender y apagar.
• Con el joystick 1 puede navegar en los correspondientes modos de funcionamiento. Pulsando sobre el joystick 1 lleva a cabo una elección.

Panel 20 Ride Mapa y navegación Fitness

Con el joystick 1, pulsando hacia la izquierda podrá superponer el menú principal al modo de funcionamiento activo y cambiar al menú principal (véase imagen superior).

Si en el modo de funcionamiento activo pulsa el joystick 1 hacia la derecha, se superpondrán las posibles opciones de configuración del modo de funcionamiento actual en la pantalla. Navegue con el joystick 1 hasta la opción deseada y seleccióna mediante un clic.

Consejo: Si está en un modo de funcionamiento activo, puede cambiar directamente al siguiente modo de funcionamiento pulsando el joystick 1 hacia arriba o hacia abajo.

Si el Nyon está en la eBike, aparece el modo de funcionamiento "Ride" al conectar. Si el Nyon no está montado en la eBike, aparece el modo de funcionamiento "Panel".

Menú principal

Simbo-logía	Modo de funcionamiento	Función
	“Panel” Este modo de funcionamiento le muestra diversos datos estadísticos, el estado de conexión y el estado de sincronización.
	“Ride” Este modo de funcionamiento le muestra los datos actuales del recorrido.
	“Mapa y navegación”	Este modo de funcionamiento le permite descargarse de Internet material cartográfico basado en Open Street Map (OSM). Puede navegar con estos mapas.

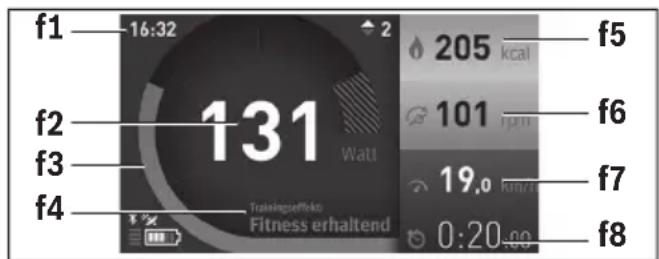

	“Fitness” Este modo de funcionamiento le permite ver información importante para fitness.
	“Configuración” Este modo de funcionamiento le permite establecer la configuración básica de su ordenador de a bordo.

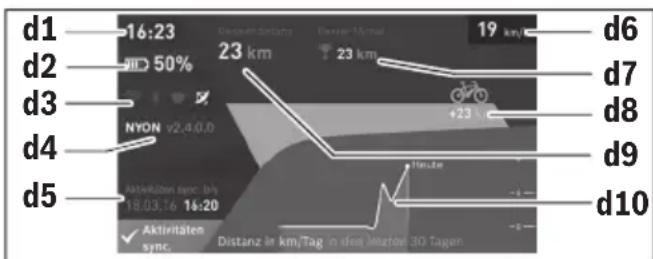

Modo de funcionamiento "Panel"

Este modo de funcionamiento le muestra diversos datos estadísticos, el estado de conexión y el estado de sincronización.

d2 Indicador del estado de carga de la batería de la eBike

d4 Información sobre la versión de Nyon

d5 Información de sincronización de Nyon

d6 Indicador de la velocidad/estado de la luz (con el ordenador de a bordo colocado)

d6 Indicador del estado de carga de la batería del ordenador de a bordo(con el ordenador de a bordo retirado)

d7 Número máximo de kilómetros recorridos en un mes

d8 Kilómetros recorridos en comparación con el mes anterior

d9 Kilometraje total

d10 Kilómetros recorridos diariamente durante los últimos 30 días

Se sincronizará lo siguiente:

• Rutas y lugares memorizados
• Pantallas y modos de conducción definidos por el usuario
• Ajustes del usuario

La sincronización se realiza mediante WI-FI o Bluetooth®. Si están desactivados ambos tipos de conexión, aparecerá el mensaje de error correspondiente.

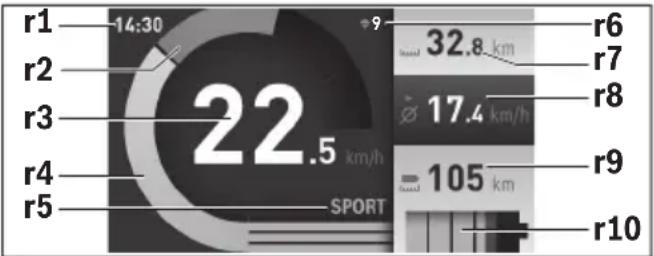

Modo de funcionamiento "Ride"

Este modo de funcionamiento le muestra los datos actuales del recorrido.

r1 Hora
r2 Rendimiento de pedaleo propio
r3 Velocidad
r4 Potencia del motor
r5 Indicador del modo de asistencia
r6 Indicación de la recomendación de cambio de marcha/eShift
r7 Cuentakilómetros parcial
r8 Velocidad media
r9 Autonomía restante

r10 Indicador del estado de carga de la batería de la eBike

Modo de funcionamiento "Mapa y navegación"

Este modo de funcionamiento le permite descargarse de Internet material cartográfico basado en Open Street Map (OSM). Puede navegar con estos mapas.

El distribuidor de bicicletas instalará el material cartográfico correspondiente al lugar de residencia de cada comprador. Si es necesario, se pueden descargar más mapas mediante la aplicación de su smartphone “Bosch eBike Connect” y transferirlos a su ordenador de a bordo. En las instrucciones de uso online “www.Bosch-eBike.com/nyon-manual” encontrará instrucciones detalladas al respecto.

Si dispone de una conexión Wi-Fi activa, puede descargarse los mapas que desee directamente al Nyon desde “Configuración”>“Mapa y navegación”>“Gestión del mapa”.

Al conectar el Nyon, se inicia la búsqueda de satélites, para poder recibir señales GPS. En cuanto se detecten los satélites suficientes, se mostrará la ubicación actual en el mapa en el modo de funcionamiento “Mapa y navegación”. La búsqueda de satélites puede durar más tiempo en caso de condiciones meteorológicas o ubicaciones desfavorables. Si no se ha detectado ningún satélite pasado un rato, reinicie el Nyon.

Pulsando el joystick 1 hacia la derecha y seleccionando el submenú del margen derecho, puede cambiar el ajuste de zoom del sector del mapa, ver la autonomía restante de la batería de su eBike o seleccionar otra de las opciones de navegación. Los ajustes del zoom para el sector del mapa también se pueden modificar pulsando sobre el joystick.

Puede ampliarse la función sencilla de autonomía restante de la batería con la función avanzada "Autonomía topográfica".

Con la función “Autonomía topográfica”, la autonomía restante de la batería se calcula y muestra en función de las propiedades geográficas. En las instrucciones de uso online

“www.Bosch-eBike.com/nyon-manual” encontrará instrucciones detalladas al respecto.

En “Lugares de interés” se mostrarán los “Bosch eBike experts” más cercanos. Al seleccionar el distribuidor, se calculará la ruta hasta allí y se le ofrecerá como opción.

Cuando haya introducido el destino (ciudad, calle, número) se ofrecerán tres rutas diferentes ("Interesante", "Rápida" y

“MTB” (Mountainbike)) y podrá elegir una de ellas. De forma alternativa puede elegir el destino a casa, seleccionar uno de los últimos destinos o acceder a lugares y rutas guardados.

(En las instrucciones de uso online

"www.Bosch-eBike.com/nyon-manual" encontrará instrucciones detalladas al respecto.)

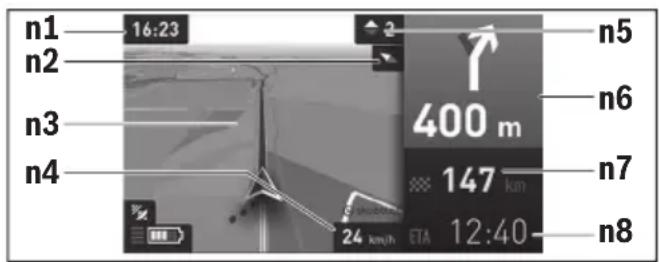

La ruta seleccionada se mostrará como se indica en la imagen inferior.

n1 16:23 n2 n3 400 m n4 147 km n5 n6 n7 n8 24 km/h ETA 12:40

n1 Hora

n2 Aguja de la brújula

n3 Mapa

n4 Velocidad

n5 Recomendación de cambio de marcha

n6 Indicación de giro y distancia hasta la desviación

n7 Distancia hasta el lugar de destino

n8 Hora de llegada aproximada al lugar de destino

Durante la navegación también se mostrará mediante superposición la información de recorrido (p.ej. girar ligeramente a la izquierda dentro de 50 m) en los demás modos de funcionamiento.

Si interrumpe un trayecto en curso y a continuación accede a

"Mapa y navegación", se le preguntará si desea continuar con la navegación. Si desea continuar con la navegación, el sistema de navegación le guiará hasta el último destino.

Si ha importado rutas GPX a través del portal en línea, estas se transferirán mediante Bluetooth® o una conexión de wifi a su Nyon. En caso necesario, puede iniciar estas rutas. Si se encuentra próximo a una ruta, puede dejarse guiar hasta el punto de inicio o iniciar directamente la ruta con el navegador.

Si se opta por puntos intermedios, el sistema le avisará cuando llegue a uno de esos puntos intermedios.

Nyon no está indicado para la navegación sin bicicleta (para excursionistas o conductores de automóviles).

Si se dan temperaturas por debajo de 0 °C, es previsible que se registren grandes diferencias en la medición de la altura.

Modo de funcionamiento "Fitness"

Este modo de funcionamiento le permite ver información importante para fitness.

En base al nivel de actividad calculado al registrarse, se indicará el efecto de sus actividades en su rendimiento hasta el momento (efecto de entrenamiento).

Para comprobar su frecuencia cardíaca puede utilizar un cinturón torácico conectado al Nyon mediante Bluetooth®.

En las instrucciones de uso online

“www.Bosch-eBike.com/nyon-manual” encontrará modelos compatibles.

El cinturón torácico no está incluido en el suministro de serie.

f1 16:32 f2 131 f3 f4 205 kcal 101 rpm 19,0 rpm 0:20.00 f5 f6 f7 f8

f1 Hora
f2 Rendimiento actual/frecuencia cardíaca*
f3 Representación del efecto de entrenamiento actual
f4 Efecto de entrenamiento
f5 Kilocalorías consumidas
f6 Frecuencia de pedaleo actual
f7 Velocidad actual
f8 Duración

* En caso de utilizar un cinturón torácico para medir la frecuencia cardíaca (no forma parte del suministro de serie) se mostrará la frecuencia cardíaca actual en lugar del rendimiento.

Mediante los submenús puede restablecer los valores medios o cambiar a una indicación individualizada. En las instrucciones de uso online “www.Bosch-eBike.com/nyon-manual” encontrará instrucciones detalladas al respecto.

Modo de funcionamiento "Configuración"

Este modo de funcionamiento le permite establecer la configuración básica de su ordenador de a bordo.

Observación: Algunos ajustes básicos solo se pueden modificar cuando el Nyon está colocado en el soporte 4.

Para llegar hasta el menú "Configuración" pulse el joystick 1 en el menú principal hacia abajo, hasta que se muestre

"Configuración".

Consejo: Si pulsa el joystick de forma prolongada hacia abajo, también accederá al menú "Configuración".

Se pueden llevar a cabo las siguientes configuraciones:

- “Conexiones”: puede configurar los ajustes de Bluetooth®, una nueva conexión de smartphone, una conexión WiFi o un medidor de frecuencia cardíaca.

Si activa el WiFi, el Nyon buscará las redes disponibles. Las redes encontradas se mostrarán en una lista. Seleccione la red deseada con el joystick 1 e introduzca la contraseña.

- “Mapa y navegación”: aquí puede configurar la representación cartográfica y conectar la adaptación automática en función de la luminosidad del entorno.

- "Mi perfil": aquí puede ver el usuario activo.

- “Mi eBike”: si el Nyon está colocado, puede modificar en un ±5 % el valor del perímetro de la rueda preajustado por el fabricante.

El fabricante o el distribuidor de la bicicleta puede tomar como base el tiempo de autonomía o un determinado intervalo de tiempo para fijar la fecha del mantenimiento. En la opción "Service" se muestra la fecha del siguiente mantenimiento.

Con "Recomendación de marcha" puede conectar o desconectar el indicador de una recomendación de cambio de marcha.

Si su eBike cuenta con "eShift", también puede configurar el sistema de eShift (véase "eShift (opcional)", página Español-9).

- "Mi Nyon": aquí puede buscar actualizaciones, configurar la tecla Home, restablecer a "0" automáticamente cada noche los contadores, como el cuentakilómetros parcial, las calorías quemadas y los valores medios, o restablecer Nyon a los ajustes de fábrica.

Con "Brillo automático" puede adaptar automáticamente la luminosidad de la pantalla.

Para compensar las influencias meteorológicas, puede utilizar la función “Corrección de la altitud” para modificar el valor mostrado e introducir la altura real.

- "Lugar e Idioma": puede elegir la indicación de la velocidad y la distancia en kilómetros o en millas y la hora en formato de 12 o de 24 horas; también puede seleccionar el huso horario y ajustar el idioma preferido. La hora actual se adopta automáticamente de la señal GPS.

- En la opción "Ayuda" encontrará preguntas frecuentes, información de contacto, información legal y otra información sobre el sistema y las licencias.

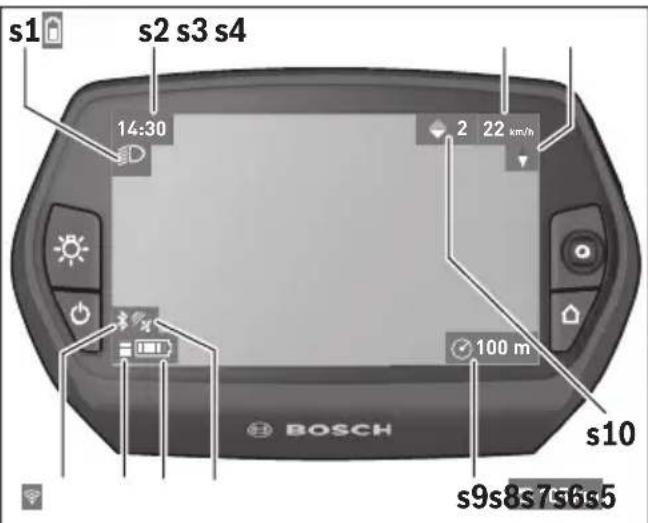

Indicadores de estado

En función del modo de funcionamiento representado, no siempre se mostrarán todos los indicadores de estado. Los indicadores que ya se muestran en la pantalla principal no vuelven a mostrarse. Las posiciones que se muestran pueden variar. Si se retira el ordenador de a bordo del soporte, en lugar del indicador de iluminación de la bicicleta se mostrará el estado de carga de la batería del Nyon del ordenador de a bordo.

s1 s2 s3 s4 14:30 2 22 km/h 100 m s10 s9s8s7s6s5 BOSCH

s1 Indicador de la iluminación de la bicicleta/Indicador del estado de carga de la batería del Nyon

s2 Indicador de la hora

s3 Indicador de la velocidad

s4 Indicador de norte

s5 Indicador de conexión Bluetooth®/WI-FI

s6 Indicador de nivel de asistencia

s7 Indicador del estado de carga de la batería de la eBike

s8 Indicador de señal GPS

s9 Indicador de área de zoom/autonomía restante

s10 Recomendación de cambio de marcha

Suministro de corriente del ordenador de a bordo

Si el ordenador de a bordo está colocado en el soporte 4, se ha colocado una batería de eBike con suficiente carga y se ha conectado el sistema eBike, la batería del Nyon se abastecerá con la energía de la batería de la eBike.

Si se extrae el ordenador de a bordo del soporte 4, la corriente se suministrará mediante la batería del Nyon. Si la batería del Nyon es insuficiente, aparecerá un aviso de advertencia en la pantalla.

Para cargar la batería del Nyon coloque de nuevo el ordenador de a bordo en el soporte 4. Tenga en cuenta que si no carga en ese momento la batería de la eBike, el sistema de la eBike se desconectará automáticamente transcurridos 10 minutos sin actividad. En ese caso también finalizará la carga de la batería del Nyon.

También puede cargar el ordenador de a bordo mediante la conexión USB. Para ello abra la tapa protectora 9. Conecte la hembrilla USB 8 del ordenador de a bordo mediante un cable micro

USB a un cargador USB convencional (no incluido en el suministro de serie estándar) o a una conexión USB de un ordenador (5 V de tensión de carga; corriente de carga máx. 500 mA).

Observación: Si el Nyon está apagado durante el proceso de carga, no se podrá volver a encender hasta que se haya extraído el cable USB (válido solo para 1 270 020 907).

Si el ordenador de a bordo se extrae del soporte 4, siguen almacenados todos los valores de las funciones y se pueden seguir mostrando.

Si no se carga de nuevo la batería del Nyon, la fecha y la hora se mantienen un máximo de 6 meses. Tras volver a ponerlo en marcha, la fecha y la hora se establecen de nuevo después realizar correctamente la localización GPS.

Observación: para lograr una vida útil máxima la batería del Nyon debería recargarse cada seis meses.

Conectar/desconectar el ordenador de a bordo

Para conectar el ordenador de a bordo pulse brevemente la tecla de encendido/apagado 5.

Para desconectar el ordenador de a bordo pulse la tecla de encendido/apagado 5 durante más de 1 segundo.

Si no se pulsa ninguna tecla, el Nyon pasa al modo de ahorro de energía transcurridos 5 minutos (se apaga la iluminación del fondo de la pantalla) y se desconecta automáticamente transcurridos otros 5 minutos.

Reset del Nyon

Si, en contra de lo esperado, no se puede manejar el Nyon, se puede reiniciar pulsando simultáneamente las teclas 1, 2, 5 y 6. Reinicie únicamente cuando sea absolutamente necesario, ya que se pueden perder algunas configuraciones.

Indicador de estado de carga del acumulador

El indicador del estado de carga de la batería r10 (s7) muestra el estado de carga de la batería de la eBike. El estado de carga de la batería del Nyon se puede leer en el indicador s1. También se puede consultar el estado de carga de la batería de la eBike en el LED que hay en la propia batería de la eBike. En el indicador r10 cada segmento del símbolo del acumulador corresponde aprox. a un 20 % de capacidad:

La batería de la eBike está completamente cargada.

La batería de la eBike debería recargarse.

Se ha consumido la capacidad de refuerzo del accionamiento y este se desconecta suavemente. La capacidad restante se reserva para la iluminación de la bicicleta y el ordenador de a bordo. El nivel de la batería de la eBike aún alcanza para aprox. 2 horas de iluminación de la bicicleta. El resto de consumidores (p.ej., cambio de marchas automático, carga de dispositivos externos en la conexión USB) no se tienen en cuenta.

Si se extrae el ordenador de a bordo del soporte 4, queda memorizado el estado de carga de la batería mostrado por última vez.

Ajuste del modo de asistencia

En la unidad de mando 10 puede ajustar el nivel de asistencia del accionamiento de la eBike al pedalear. Este nivel de asistencia se puede modificar en cualquier momento, también durante la marcha.

Observación: En ciertas ejecuciones puede que venga preajustado fijo el modo de asistencia y no sea posible modificarlo. También es posible que no exista una diversidad de modos de asistencia tan amplia como la aquí indicada.

A lo sumo están disponibles los siguientes modos de asistencia:

• “OFF”: la asistencia del motor está desconectada, la eBike puede utilizarse pedaleando como en cualquier bicicleta normal. En este nivel de asistencia no puede activarse la función de asistencia para empujar caminando.
• “ECO”: eficaz asistencia de gran rendimiento para una autonomía máxima
• "TOUR": asistencia uniforme para recorridos de gran alcance
• "SPORT": enérgica asistencia para una conducción deportiva en trayectos montañosos o para circular en ciudad
• “TURBO”: Asistencia máxima, incluso al pedalear velozmente, para una conducción deportiva

Para aumentar el nivel de asistencia, pulse la tecla “+” 14 de la unidad de mando las veces necesarias hasta que el indicador r5 muestre el nivel de asistencia deseado; para reducir pulse la tecla “-” 13.

La potencia de motor solicitada aparece en el indicador r4. La potencia máxima del motor depende del nivel de asistencia seleccionado.

Si se extrae el ordenador de a bordo del soporte 4, queda memorizado el nivel de asistencia mostrado por última vez, el indicador r4 de la potencia del motor se queda vacía.

Conexión/desconexión de la Ayuda para empuje

La Ayuda para empuje le asistirá al empujar la eBike. La velocidad alcanzada en esta función (máximo 6 km/h) depende de la marcha que tenga puesta. Cuanto más pequeña sea la marcha elegida, tanto menor es la velocidad lograda en la función de ayuda para empuje (a plena potencia).

La función de ayuda para empuje deberá usarse exclusivamente al empujar la eBike. Puede llegar a lesionarse si las ruedas de la eBike no están tocando el firme en el momento de utilizar la ayuda para empuje.

Para activar la asistencia para empujar caminando, pulse brevemente la tecla "WALK" de su ordenador de a bordo. Tras la activación, pulse la tecla "+" antes de que pasen 3 s y manténgala pulsada. Se conecta el accionamiento de la eBike.

la asistencia para empujar caminando se desconecta en cual- quiera de los siguientes casos:

• al dejar de mantener pulsada la tecla“+” 14;
• al bloquearse las ruedas de laeB frenada o un choque con un obstáculo);
• al superar la velocidad los 6 km/h.

Al soltar la tecla “+”, la función de asistencia para empujar caminando sigue activa durante otros 3 s. Si vuelve a pulsar la tecla “+” en ese intervalo, se activa de nuevo la asistencia para empujar caminando.

Observación: En algunos sistemas, la asistencia para empujar caminando se puede iniciar pulsando directamente la tecla "WALK".

Observación: Con el nivel de asistencia "OFF" no puede activarse la función de asistencia para empujar caminando.

Conectar/desconectar la iluminación de la bicicleta

En el modelo en el que la luz de marcha se alimenta mediante el sistema eBike, las luces delantera y trasera se pueden conectar y desconectar simultáneamente mediante el ordenador de a bordo con la tecla 6.

Mientras la luz está conectada se muestra el símbolo de la iluminación s1.

El hecho de conectar o desconectar la iluminación de la bicicleta no tiene ningún efecto en la iluminación de fondo de la pantalla.

eShift (opcional)

eShift es la integración de los sistemas de conexión/desconexión automática en el sistema de la eBike. La configuración de la función “eShift” puede realizarse en “Mi eBike”. La marcha y la frecuencia de pedaleo se muestran en los modos de funcionamiento “Ride”, “Fitness” y “Mapa y navegación”. Si no se muestra el campo, el usuario recibe información sobre las modificaciones a través de un aviso en la pantalla. El modo eShift se activa con una pulsación larga de la tecla “Home” 12. La activación solo es posible a través de la unidad de manejo 10. Puede abandonar el modo “eShift” pulsando varias veces la tecla “Home”.

eShift con NuVinci H|Sync

Mediante una frecuencia de pedaleo deseada predefinida, se ajusta automáticamente la marcha óptima en función de la velocidad. En el modo manual se pueden seleccionar diferentes marchas.

En el modo “Control de frecuencia de pedaleo” puede incrementar o disminuir la frecuencia de pedaleo deseada con las teclas “-” o “+” de la unidad de manejo. Si mantiene las teclas “-” o “+” pulsadas, incrementará o reducirá la frecuencia pedaleo de cinco en cinco. En la pantalla se mostrará la frecuencia de pedaleo deseada.

En el modo “Control de marcha”, con las teclas “-” y “+” de la unidad de manejo puede cambiar a una marcha superior o inferior entre varias desmultiplicaciones definidas. En la pantalla se mostrará la marcha seleccionada.

En "Calibración de marcha" puede calibrar la caja de cambios progresiva. A continuación, siga las indicaciones de la pantalla.

En caso de avería también puede ser necesario realizar una calibración durante la marcha. Confirme aquí también la calibración y siga las indicaciones de la pantalla.

El cambio de marcha por engranaje planetario del SRAM DD3 Pulse trabaja en función de la velocidad. En este sentido, independientemente de la marcha seleccionada en el cambio de piñón, se seleccionará automáticamente una de las tres marchas del cambio de marcha por engranaje planetario.

En este caso también puede cambiarse manualmente la marcha con las teclas “-” y “+”. El modo automático se activa automáticamente cuando se pulsa la tecla “-” con la primera marcha. Si en el modo automático se pulsan las teclas “-” y “+”, se cambia de nuevo al modo manual. En el modo automático se muestra solo una “A” en el indicador de marcha. Si el cambio de marchas modifica las marchas en el modo automático, no se visualiza la macha en la pantalla.

Si no está en modo automático, cada vez que se cambie la marcha del cambio de marcha por engranaje planetario se mostrará brevemente en la pantalla la marcha seleccionada.

Puesto que el motor detecta el proceso de acoplamiento y reduce por ello momentáneamente la asistencia del motor, también se puede cambiar de marcha bajo carga o cuesta arriba.

Si la eBike pasa de una velocidad superior a 10 km/h al estado de parada, el sistema puede cambiar de forma automática a una “Marcha inicial” definida. La “Marcha inicial” puede ajustarse en “Mi eBike”>“eShift (SRAM)”.

eShift con Shimano Di2

Con Shimano eShift las marchas se seleccionan a través de la palanca de cambio de marchas Shimano.

La marcha se muestra siempre en el campo de eShift. Si dicho campo no está visible (p.ej. en los ajustes), al cambiar de marcha se mostrará brevemente la marcha seleccionada.

Puesto que el motor detecta el proceso de acoplamiento y reduce por ello momentáneamente la asistencia del motor, también se puede cambiar de marcha bajo carga o cuesta arriba.

Si la eBike pasa de una velocidad superior a 10 km/h al estado de parada, el sistema puede cambiar de forma automática a una “Marcha inicial” definida. La “Marcha inicial” puede ajustarse en “Mi eBike”>“eShift (Shimano)”.

Indicador de código de fallos

Los componentes del sistema de la eBike se comprueban constantemente de forma automática. Si se determina un error, se muestra el correspondiente código de error en el ordenador de a bordo.

Según el tipo de fallo puede que se desactive automáticamente el accionamiento. Sin embargo, es posible continuar la marcha en todo momento sin recurrir al accionamiento. Antes de volver a circular con ella deberá hacerse controlar la eBike.

Encargue todas las reparaciones únicamente a un distribuidor de bicicletas autorizado.

Código Causa Solución
410	Se han bloqueado una o más teclas del ordenador de a bordo.	Verifique si las teclas están atascadas, p.ej., al haber penetrado suciedad. Si procede, limpie las teclas.
414	Problema de conexión en el cuadro de mandos	Deje verificar las conexiones y las uniones
418	Bloqueo de una o varias teclas del cuadro de mandos.	Verifique si las teclas están atascadas, p.ej., al haber penetrado suciedad. Si procede, limpie las teclas.
419	Fallo de configuración	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
422	Problema de conexión en la unidad motriz	Deje verificar las conexiones y las uniones
423	Problema de conexión de la batería de la eBike	Deje verificar las conexiones y las uniones
424	Error de comunicación entre los componentes	Deje verificar las conexiones y las uniones
426	Fallo interno de superación de tiempo	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch. Si se da este error, no es posible visualizar o adaptar el tamaño de los neumáticos en el menú de ajustes básicos.
430	La batería interna del ordenador de a bordo está descargada	Cargar el ordenador de a bordo (en el soporte o mediante conexión USB)
431	Error de versión del software	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
440	Fallo interno de la unidad motriz	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
450	Fallo interno de software	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
460	Error en la conexión USB	Retire el cable de la conexión USB del ordenador de a bordo. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
490	Error interno del ordenador de a bordo	Encargar que se compruebe el ordenador de a bordo
500	Fallo interno de la unidad motriz	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
502	Fallo en la iluminación de la bicicleta	Compruebe la luz y el cableado correspondiente. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
503	Fallo en captador de velocidad	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
510	Fallo interno del sensor	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
511	Fallo interno de la unidad motriz	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
530	Fallo del acumulador	Desconecte la eBike, extraiga la batería de misma y vuelva a colocarla. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
Código	Causa	Solución
531	Fallo de configuración	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
540	Fallo de temperatura	La eBike se encuentra fuera del rango de temperatura permitido. Desconecte el sistema de eBike y deje que el motor se enfríe o se caliente para que se sitúe en el rango de temperatura permitido. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
550	Se ha detectado un usuario improcedente.	Suprima el usuario. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
580	Error de versión del software	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
591	Error de autentificación	Desconecte el sistema eBike. Extraiga el acumulador y vuelva a instalarlo. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
592	Componentes incompatibles	Utilizar una pantalla compatible. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
593	Fallo de configuración	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
595, 596	Error de comunicación	Compruebe el cableado hasta la caja de cambios y reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
602	Fallo interno del acumulador durante el proceso de carga	Desconecte el dispositivo de carga del acumulador. Reinicie el sistema eBike. Conecte el dispositivo del carga al acumulador. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
602	Fallo interno del acumulador	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
603	Fallo interno del acumulador	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
605	Fallo de temperatura del acumulador	La eBike se encuentra fuera del rango de temperatura permitido. Desconecte el sistema de eBike y deje que el motor se enfríe o se caliente para que se sitúe en el rango de temperatura permitido. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
605	Fallo de temperatura del acumulador durante el proceso de carga	Desconecte el dispositivo de carga del acumulador. Deje enfriar el acumulador. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
606	Fallo externo del acumulador	Compruebe el cableado. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
610	Fallo de tensión del acumulador	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
620	Fallo del dispositivo de carga	Sustituya el dispositivo de carga. Contacte con su vendedor eBike de Bosch.
640	Fallo interno del acumulador	Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
655	Fallo múltiple del acumulador	Desconecte el sistema eBike. Extraiga el acumulador y vuelva a instalarlo. Reinicie el sistema. Si el problema persiste, contacte con su distribuidor de eBike Bosch.
656	Error de versión del software	Contacte con su distribuidor de eBike Bosch para que le actualicen el software.
7xx	Error de la caja de cambios	Observe las instrucciones de uso del fabricante del cambio de marchas.
Ninguna indicación	Error interno del ordenador de a bordo	Reinicie el sistema eBike apagándolo y volviéndolo a encender.

Alimentación de aparatos externos vía puerto USB

A través del puerto USB pueden funcionar o recargarse la mayoría de los aparatos previstos para ser alimentados vía USB (p.ej. diversos móviles).

La condición previa para poder recargar es que estén colocados el ordenador de a bordo y una batería con carga suficiente en la eBike.

Abra la tapa protectora 9 de la conexión USB del ordenador de a bordo. Conecte la conexión USB del dispositivo externo a la hembrilla USB 8 del ordenador de a bordo con un cable de carga USB Micro A – Micro B (disponible a través de cualquier distribuidor de eBike de Bosch).

Después de desconectar el consumidor, hay que volver a tapar con cuidado la conexión USB con la tapa protectora 9.

Una conexión USB no es una conexión por enchufe impermeable. Si se conduce bajo la lluvia, no debe conectarse ningún dispositivo externo, y la conexión USB debe estar completamente cubierta con la tapa protectora 9.

Atención: los consumidores conectados al Nyon pueden repercutir en la autonomía restante de la eBike.

Instrucciones para la conducción con el sistema de la eBike

Trato cuidadoso de la eBike

Cumpla la temperatura de funcionamiento y almacenamiento de los componentes de la eBike. Proteja la unidad de accionamiento, el ordenador de a bordo y la batería de temperaturas extremas (p.ej. debido a una irradiación solar intensa sin ventilación simultánea). Las temperaturas extremas pueden dañar los componentes (especialmente las baterías).

Mantenga la pantalla del Nyon limpia. La suciedad puede afectar a la luminosidad de la pantalla. En el modo de navegación se puede alterar el cambio de día/noche.

El cambio abrupto de las condiciones del entorno puede provocar que el cristal de la pantalla se empañé por dentro. Después de un breve período de tiempo se produce una compensación de la temperatura y la condensación desaparece.

Mantenimiento y servicio

Mantenimiento y limpieza

Ningún componente, incluido el motor, debe sumergirse en agua o lavarse con agua a presión.

Para limpiar el ordenador de a bordo, utilice un paño suave, humedecido únicamente con agua. No utilice productos de limpieza.

Solicite por lo menos una vez al año una revisión técnica de su sistema eBike, para comprobar, entre otras cosas, que la mecánica se encuentre en buen estado y la versión del software esté actualizada.

Además, el fabricante o el distribuidor de la bicicleta puede tomar como base el tiempo de autonomía o un determinado intervalo de tiempo para fijar la fecha del mantenimiento. En ese caso, el ordenador de a bordo le mostrará al encender el ordenador, durante 4 segundos, un aviso con el vencimiento de la fecha de mantenimiento.

Para el servicio técnico o la reparación de la eBike diríjase a una tienda de bicicletas autorizada.

Encargue todas las reparaciones únicamente a un distribuidor de bicicletas autorizado.

Servicio técnico y atención al cliente

En todas las consultas sobre el sistema de la eBike y sus componentes diríjase a una tienda de bicicletas autorizada.

Las direcciones de tiendas de bicicletas autorizadas las encuentra en la página de internet www.bosch-ebike.com

Transporte

Si transporta la eBike acoplada en el exterior de su vehículo, por ejemplo, con un portaequipajes, retire siempre el ordenador de a bordo y la batería Power-Pack para evitar que se dañen.

Eliminación

La unidad de accionamiento, el ordenador de a bordo incl. la unidad de mando, la batería, el sensor de velocidad, los accesorios y los embalajes deberían reciclarse de forma respetuosa con el medio ambiente.

¡No arroje las eBike ni sus componentes a la basura!

Sólo para los países de la UE:

Los aparatos eléctricos inservibles, así como los acumuladores/pilas defectuosos o agotados deberán acumularse por separado para ser sometidos a un reciclaje ecológico tal como lo marcan las Directivas Europeas 2012/19/UE y 2006/66/CE, respectivamente.

La batería integrada del ordenador de a bordo solo debe extraerse para su eliminación. Al abrir la cápsula de la carcasa se puede destruir el ordenador de a bordo.

Entregue las baterías y los ordenadores de a bordo que ya no sean aptos para el uso a un distribuidor de bicicletas autorizado.

Li-Ion Li

lones de Litio:

Observe las indicaciones comprendidas en el apartado "Transporte", página Español-12.

Reservado el derecho de modificación.

- Monte o computador de bordo no suporte 4.

Login no computador de bordo

Indicadores de estado

Ligar/desligar o computador de bordo

Para ligar o computador de bordo, prima por breves instantes a tecla de ligar/desligar 5.
