BRUGSANVISNING Nyon BOSCH

Sikkerhedsinstrukser

Almindelige sikkerhedsinstrukser

Læs alle sikkerhedsinstrukser og anvisninger. Forsømmelser ved overholdelsen af sikkerhedsinstrukser og anvisninger kan forårsage elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til fremtidig brug.

Det i brugsanvisningen anvendte begreb „akku“ vedrører, uafhængigt af konstruktionen, både standard-akkuer (akkuer med holder på cyklens stel) og bagagebærer-akkuer (akkuer med holder i bagagebæreren).

Lad dig ikke aflede af visningen på cykelcomputeren. Hvis du ikke koncentrerer dig 100 % om trafikken, risikerer du at blive involveret i en ulykke. Hvis du ønsker at foretage indtastninger i din cykelcomputer ud over understøtningsniveauet, skal du standse og indtaste de pågældende data.
Før du begynder på et træningsprogram bør du spørge en læge, hvilke belastninger du kan udsætte dig for. Kun på den måde kan du undgå en mulig overbelastning.
Ved anvendelse af en hjertefrekvenssensor kan den viste frekvens blive forfalsket af elektromagnetiske forstyrrelser. De viste hjertefrekvenser tjener kun til reference. Vi påtager os intet ansvar for følgerne af forkert viste hjertefrekvenser.
- Åbn ikke Nyon. Nyon kan ødelægges ved åbning, hvorved garantikrav bortfalder.
Brug ikke cykelcomputeren som håndtag. Hvis du løfter eBiken i cykelcomputeren, kan du beskadige cykelcomputeren irreparabelt.
Nyon er ikke et medicinalteknisk produkt. De viste værdier i driftstilstanden „Fitness“ kan afvige fra de faktiske værdier.
Brug kun cykelcomputeren Nyon med den tilhørende betjeningsenhed, der har sin eget joystick. Joysticken på betjeningsenheden har de samme funktioner som joysticken på selve cykelcomputeren.
Læs og overhold sikkerhedsanvisningerne og instruktionerne i alle brugsanvisninger til eBike-systemet og i brugsanvisningen til din eBike.

Sikkerhedsanvisninger i forbindelse med navigation

Planlæg ikke ruter, mens du kører. Stands cyklen, og indtast kun en ny destination, mens du holder stille. Hvis du ikke koncentrerer dig 100 % om trafikken, risikerer du at blive involveret i en ulykke.
Afbryd din rute, hvis navigationen foreslår en vej, der er usikker, risikofyldt eller farlig i forhold til dine køre-tekniske evner. Få din navigationsenhed til at tilbyde en alternativ rute.
▶ Respekter alle færdselsskilte, selvom navigationen viser dig en bestemt vej. Navigationssystemet kan ikke tage højde for byggepladser og midlertidige omkørsler.
▶ Benyt ikke navigationen i sikkerhedskritiske eller uklare situationer (vejspærringer, omkørsler osv.). Medbring altid ekstra kort og kommunikationsmidler.

Beskrivelse af produkt og ydelse

Beregnet anvendelse

CykelcomputerenNyon er beregnet til styring af et Bosch eBike-system samt visning af køredata.

Nyon er ikke egnet til navigation uden cykel (vandrere eller billister).

Illustrerede komponenter

Nummereringen af de afbildede komponenter vedrører illustrationerne på grafiksiderne i begyndelsen af vejledningen. Alle illustrationer af cykeldele bortset fra drivenhed, cykelcomputer inkl. betjeningsenhed, hastighedssensor og de tilhørende holdere er skematiske og kan afvige på din eBike.

1 Joystick
2 Tasten „Home“
3 Cykelcomputer
4 Holder til cykelcomputer
5 Tænd/sluk-tast cykelcomputer
6 Tast til cykelbelysning
7 Lysstyrkesensor
8 USB-bøsning
9 Beskyttelseskappe til USB-bøsning

10 Betjeningsenhed

11 Joystick på betjeningsenheden

12 Tasten „Home“ på betjeningsenheden

15 Tasten Starthjælp/skubbehjælp „WALK“

* uden illustration, fås som tilbehør

Tekniske data

Cykelcomputer Nyon
Typenummer		1 270 020 907/915
Intern hukommelse total
1 270 020 907	GB	1
1 270 020 915	GB	8
LadestrømUSB-tilslutning maks.	mA 500
LadespændingUSB-tilslutning	V	5
USB-ladekabel ^1)		1 270 016 360
Driftstemperatur	°C -5...+40
Opbevaringstemperatur	°C -10...+50
Ladetemperatur	°C 0...+40
Litium-ion akku intern	VmAh	3,7710
Kapslingsklasse ^2)		IP x7 (vandtæt)
UnderstøttedeWI-FI-standarder		802.11b/g/n(2,4 GHz)
Vægt, ca.	kg 0,2
1) Medfølger ikke som standard
2) med lukket USB-afdækning

Montering

Indsætning og udtagning af cykelcomputer (se Fig. A)

For at indsætte cykelcomputeren 3 skubbes den forfra ind i holderen 4.

For at udtage cykelcomputeren 3 skal du trykke på låsen 16 og skubbe den fremad og ud af holderen 4.

Når du parkerer eBiken, skal du fjerne cykelcomputeren.

Det er muligt at sikre cykelcomputeren i holderen, så den ikke kan fjernes. I den forbindelse skal du afmontere holderen 4 fra styret. Indsæt cykelcomputeren i holderen. Skru blokeringsskruen 17 (gevind M3, længde 8 mm) nedefra ind i det dertil beregnede gevind i holderen. Monter holderen på styret igen.

Brug

Ibrugtagning

Forudsætninger

eBike-systemet kan kun aktiveres, när følgende forudsætninger er opfyldt:

• En tilstrækkeligt opladet eBike-akku er indsat (se Brugsanvisning til batteriet).
• Cykelcomputeren er indsat rigtigt i holderen (se „Indsætning og udtagning af cykelcomputer“, side Dansk-2).

eBike-system tændes/slukkes

eBike-systemet tændes på følgende måder:

• Indsæt cykelcomputeren i holderen 4.
• Tryk med indsat cykelcomputer og indsat eBike-akku en gang kort på cykelcomputerens tænd/sluk-tast 5.
• Tryk med indsat cykelcomputer på eBike-akkuens tænd/sluk-tast (se brugsanvisning til akkuen).

Drevet aktiveres, så snart du træder i pedalerne (undtagen i funktionen skubbehjælp eller i understøtningsniveauet „OFF“). Motoreffekten retter sig efter det indstillede understøtningsniveau på cykelcomputeren.

Så snart du holder op med at træde i pedalerne i normal funktion, eller så snart du har nået en hastighed på 25/45 km/h, slukkes understøtningen af drevet på eBike. Drevet aktiveres automatisk igen, så snart du træder på pedalerne, og hastigheden er under 25/45 km/h.

eBike-systemet slukkes på følgende måder:

• Tryk på cykelcomputerens tænd/sluk-tast 5 i mindst 1 sekund.
• Sluk eBike-akkuen på dens tænd/sluk-tast (se brugsanvisning til akkuen).
• Tag cykelcomputeren ud af holderen.

Hvis der i ca. 10 min. ikke rekvireres ydelse fra drevet (f.eks. fordi eBiken står stille), eller ingen tast på Nyon aktiveres, slukkes eBike-systemet automatisk for at spare energi.

Betjeningssystemet Nyon består af tre komponenter:

• Cykelcomputer Nyon med betjeningsenhed
• Smartphone - applikation „Bosch
• Online - portal „www.eBike-Connect.com“

Mange indstillinger og funktioner kan administreres/benyttes på alle komponenter. Nogle indstillinger og funktioner kan kun nås eller betjenes via bestemte komponenter. Synkronisering af dataene foretages automatisk med en eksisterende Bluetooth®-/internetforbindelse. En oversigt over de mulige funktioner fremgår af følgende tabel.

Tilmelding/registrering √ √ √
Ændring af indstillinger	√	√	√
Registrering af køredata	√
Realtidsvisning af køredata √
Behandling/analyse af køredata √ √
Oprettelse af brugerdefinerede visninger		√	√
Visning af aktuelt opholdssted*	√	√	√
Navigation	√
Ruteplanlægning √ √ √
Visning af resterende rækkevidde (cirkel omkring aktuel placering)	√	√
Træningseffekt i realtid √
Turoversigt √ √
Statistik „Dashboard“	√	√	√
Køb af „premium-funktioner“		√

*GPS påkrævet

Premium-funktioner

Standardfunktionerne i betjeningssystemet „Nyon“ kan ved tilkøb af „premium-funktioner“ via App Store udvides til Apple iPhones eller Google Play Store til Android-enheder.

Ud over den gratis applikation „Bosch eBike Connect“ fås flere premium-funktioner mod betaling. En detaljeret liste over de tilgængelige ekstra applikationer findes i online-brugsanvisningen under

„www.Bosch-eBike.com/nyon-manual“.

Ibrugtagning af kørecomputer

Nyon udleveres med delvis opladet akku. Før den bruges første gang, skal Nyon-akkuen oplades helt via USB-tilslutningen (se „Energiforsyning af cykelcomputeren“, side Dansk-7) eller via eBike-systemet.

For at kunne udnytte alle betjeningssystemets funktioner skal du også registrere dig online.

Tilmelding til cykelcomputer

• Tænd cykelcomputeren med tænd/sluk-tasten 5.
• Vælg med joysticken 1 dit foretrukne sprog (valg foretages ved at trykke på joysticken), og følg anvisningerne.

Du har nu følgende muligheder for at tage Nyon i brug:

- „TESTKSL.“

Du kan foretage en testkørsel uden først at skulle tilmelde dig eller indlæse data. Efter frakobling slettes alle køredata.

- „KONFIGURER“>„OFFLINE“

Dette er en meget kort registreringsproces, der er begrænset til Nyon. Offline betyder i dette tilfælde, at dine køre- og brugerdata kun lagres lokalt på cykelcomputeren.

Følg anvisningerne, eller vælg en af de foreslåede svarmuligheder. De indlæste data bevares, efter at Nyon er slukket, men synkroniseres ikke med online-portalen eller smartphone-applikationen.

- „KONFIGURER“>„ONLINE“>„SMARTPH.“

Dette er en fuldstændig registreringsproces. Sæt Nyon på holderen 4, indlæs applikationen „Bosch eBike Connect“ på din smartphone, og registrer dig ved hjælp af applikationen. Efter udført tilmelding lagres køredataene og synkroniseres med smartphone-applikationen og online-portalen.

- „KONFIGURER“>„ONLINE“>„WI-FI“

Dette er en fuldstændig registreringsproces. Bevæg dig ind i et WLAN-netværks modtageområde. Sæt Nyon på holderen 4. Efter valg af et net og indtastning af identifikation inklusive adgangskode opretter Nyon forbindelse til dit valgte WLAN-netværk, og du henvises til online-portalen „www.eBike-Connect.com“, hvor du kan gennemføre registreringen. Efter udført tilmelding lagres køredataene og synkroniseres med online-portalen. Fra din Nyon kan du efterfølgende oprette en forbindelse til din smartphone („Indstillinger“>„Forbindelser“>„Tilslut smartphone“).

En smartphone medfølger ikke ved køb af produktet. Til registrering med smartphone kræves en internetforbindelse, som, afhængigt af kontraktens udformning, kan forårsage omkostninger via din telefonudbyder. Der kræves også en internetforbindelse til synkroniseringen af dataene mellem smartphone og online-portal.

For at kunne udnytte alle funktioner i din cykelcomputer skal du have en smartphone med operativsystemet Android version 4.0.3 og højere eller iOS 8 og højere. En liste over de testede/frigivne smartphones findes i online-brugsanvisningen under „www.Bosch-eBike.com/nyon-manual“.

Også smartphones med ovennævnte operativsystemer, som ikke er anført på listen, kan eventuelt forbindes med cykelcomputeren. Det kan dog ikke garanteres, at cykelcomputeren er fuldstændig kompatibel med de smartphones, der ikke er anført på listen.

Download applikationen „Bosch eBike Connect“ på din smartphone fra App Store for Apple iPhones eller Google Play Store for Android-enheder.

Start applikationen „Bosch eBike Connect“ og følg anvisningerne. En detaljeret vejledning hertil finder du i online-brugs-anvisningen under

„www.Bosch-eBike.com/nyon-manual“.

Når applikationen „Bosch eBike Connect“ er aktiv, og der er en Bluetooth®-forbindelse til din cykelcomputer, synkroniseres dataene mellem cykelcomputer og smartphone automatisk.

Online-registrering

Til online-registreringen kræves en internetadgang.

Åbn med din browser online-portalen „Bosch eBike Connect“ under „www.eBike-Connect.com“, og følg anvisningerne. En detaljeret vejledning hertil finder du i online-brugsanvisningen under

„www.Bosch-eBike.com/nyon-manual“.

Cykelcomputerens visninger og indstillinger

Bemærk: Alle displayvisninger og displaytekster på de følgende sider svarer til softwaren på tidspunktet for lanceringen. Da Nyon-softwaren muligvis opdateres flere gange i løbet af året, kan det forekomme, at displayvisningerne og/eller displayteksterne ændres en smule efter en opdatering.

Betjeningslogik

Skift af visningen kan under kørsel opnås via betjeningsenheden 10. Så kan man holde begge hænder på styret, mens man cykler.

Med betjeningselementerne på cykelcomputeren har du følgende muligheder:

• Med tænd/sluk-tasten 5 tænder og slukker du cykelcomputeren.
• Med tasten „Home“ (2 eller 12) kommer du til den driftstilstand, der er indstillet i „Indstillinger“ >„Min Nyon“.
• Med tasten cykelbelysning 6 kan cykelbelysningen tændes og slukkes.
• Med joysticken 1 kan du navigere i de enkelte driftstilstande. Ved tryk på joysticken 1 foretager du et valg.

Dashboard Ride Kort og navigation Fitness

Hvis du i den aktive driftstilstand trykker joysticken 1 mod højre, skjules det aktuelle skærmbillede bag de mulige indstillingsoptioner for den aktuelle driftstilstand. Navigator med joysticken til den ønskede option, og vælg den ønskede option ved at trykke på joysticken 1.

Tip: Når du er i en aktiv driftstilstand, kan du ved at trykke på joysticken 1 skifte op eller ned direkte til den næste driftstilstand.

Befinder Nyon sig på eBiken, vises driftstilstanden „Ride“ efter tilkobling. Er Nyon ikke monteret på eBiken, vises driftstilstanden „Dashboard“.

Hovedmenu

	„Dashboard“ Denne driftstilstand viser dig diverse statistikdata, forbindelsesstatus og synkronisieringsstatus.
	„Ride“ Denne driftstilstand sender dig aktuelle køredata.
	„Kort og navigation“	Via denne driftstilstand kan du på internettet downloade kortmateriale, der er baseret på Open Street Map (OSM). Med disse kort kan du navigere.
	„Fitness“ Via denne driftstilstand kan du se forskellige fitnessrelevante informationer.
	„Indstillinger“ Med denne driftstilstand kan du fastsætte grundindstillingerne for din cykelcomputer.

Denne driftstilstand viser dig diverse statistikdata, forbindelsesstatus og synkroniseringsstatus.

d1 16:23 d2 50% d3 NYON v2.4.0.0 d4 d5 d6 19 km/ d7 d8 d9 d10 Aktilitaten sync. Distanz in km/Tag in den Zabten 3D Tagen

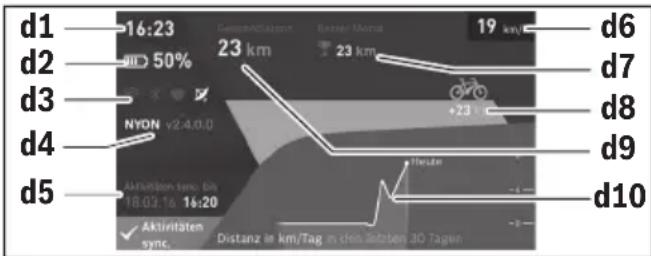

d1 Klokkeslæt
d2 Ladetilstandsvisning eBike-akku
d3 Forbindelsesstatus
d4 Nyon-versionsinformationer
d5 Nyon-synkroniseringsinformation
d6 Visning hastighed/lysstatus(med påsat cykelcomputer)
d6 Visning ladetilstand cykelcomputer-akku(med afmonte-ret cykelcomputer)
d7 Flest kørte kilometer på en måned
d8 Kørte kilometer sammenlignet med foregående måned
d9 Kilometer i alt
d10 Kørte dagskilometer de sidste 30 dage

• Lagrede ruter og steder
• Brugerdefinerede skærme og køretilstande
• Brugerindstillinger

Synkroniseringen sker via WLAN eller Bluetooth®. Hvis begge forbindelsestyper er deaktiveret, får du en fejlmeddelelse.

Denne driftstilstand sender dig aktuelle køredata.

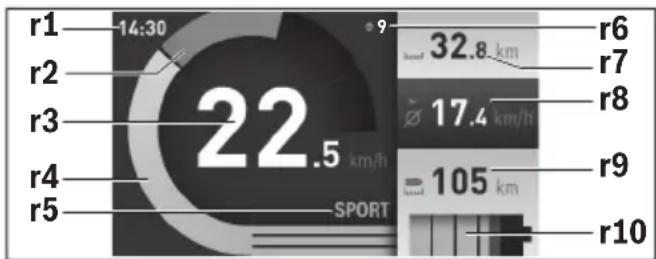

r1 Klokkeslæt
r2 Egen arbejdseffekt
r3 Hastighed
r4 Motoreffekt
r5 Indikator understøtningsniveau
r6 Skifteanbefaling/eShift-visninger
r7 Triptæller
r8 Gennemsnitshastighed
r9 Resterende rækkevidde
r10 Ladetilstandsvisning eBike-akku

Driftstilstand „Kort og navigation“

Via denne driftstilstand kan du på internettet downloade kortmateriale, der er baseret på Open Street Map (OSM). Med disse kort kan du navigere.

Kortmateriale, der passer til bopælen, installeres for den pågældende køber af cykelhandleren. Efter behov kan flere kort downloades via din smartphone-applikation

„Bosch eBike Connect“ og overføres til din cykelcomputer. En detaljeret vejledning hertil finder du i online-brugsanvisningen under

„www.Bosch-eBike.com/nyon-manual“.

Hvis du har en aktiv WLAN-forbindelse, kan du indlæse ønskede kort direkte på Nyon via „Indstillinger“>„Kort og navigation“>„Korthåndtering“.

Når du tænder Nyon, begynder Nyon med satellitsøgningen for at kunne modtage GPS-signaler. Så snart de nødvendige satellitter er fundet, får du vist det aktuelle opholdssted på kortet i driftstilstanden „Kort og navigation“. Ved ugunstige vejrforhold eller opholdssteder kan satellitsøgningen tage længere tid. Hvis der i længere tid ikke findes satellitter, skal du genstarte Nyon.

Ved at trykke joysticken 1 mod højre kan du ved at vælge undermenuen ved højre kant ændre kortudsnittets zoomindstilling, få vist din eBike-akkus rækkevidde eller vælge en

blandt forskellige navigationsoptioner. Zoomindstillingerne for kortudsnittet kan også ændres ved at trykke på joysticken.

Akkuens resterende rækkevidde kan forøges ved hjælp af premiumfunktionen „Topografisk rækkevidde“. Ved „Topografisk rækkevidde“ beregnes og vises i så fald akkuens resterende rækkevidde under hensyntagen til de topografiske forhold. En detaljeret vejledning hertil finder du i online-brugsanvisningen under

„www.Bosch-eBike.com/nyon-manual“.

Under „Seværdigheder“ får du også vist de nærmeste „Bosch eBike experts“. Ved valg af forhandler beregnes ru- ten hen til denne og tilbydes til udvalg.

Når du har indtastet destinationen (by, vej/gade, husnummer), får du tilbudt 3 forskellige ruter („Landskab“, „Hurtig“ og „MTB“ (Mountainbike)), hvorfra du kan vælge en rute. Alternativt kan du blive guidet hjem, vælge en af de sidste destinationer eller gøre brug af lagrede steder eller ruter. (En detaljeret vejledning hertil finder du i online-brugsanvisningen under „www.Bosch-eBike.com/nyon-manual“.) Den valgte rute vises som på det efterfølgende billede.

n1 16:23 n2 n3 400 m n4 147 km n5 n6 n7 n8 24 km/h ETA 12:40

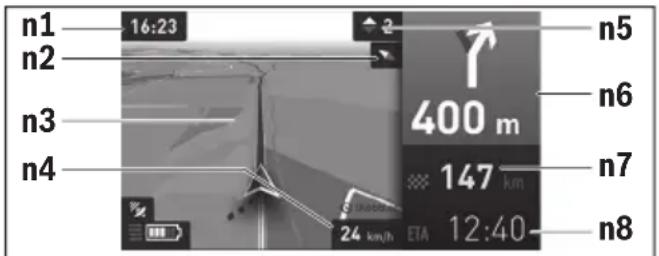

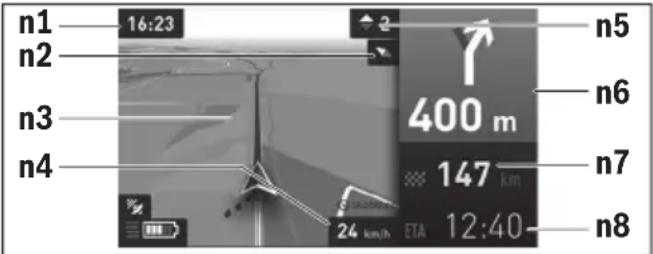

n1 Klokkeslæt
n2 Kompasnål
n3 Kort
n4 Hastighed
n5 Skifteanbefaling
n6 Drejehenvisning og afstand til vejforgrening
n7 Afstand til destinationen
n8 Forventet ankomsttid på destinationen

Under navigationen får du ved overblænding også vist vejinformationerne (f.eks. drej halvt til venstre om 50 m) i de andre driftstilstande.

Hvis du afbryder en navigeret kørsel og derefter åbner „Kort og navigation“, bliver du spurgt, om du vil fortsætte navigationen eller ej. Hvis du fortsætter navigationen, guides du til din sidste destination ved hjælp af navigationen.

Hvis du har importeret GPX-ruter via online-portalen, får du overført dem til din Nyon via Bluetooth® eller via en WLAN-forbindelse. Disse ruter kan du starte efter behov. Hvis du befinder dig i nærheden af ruten, kan du lade dig guide til startpunktet eller begynde direkte med rutens navigation.

Ved anvendelse af mellemdestinationer får du en meddelelse, när en mellemdestination er nået.

Nyon er ikke egnet til navigation uden cykel (vandrere eller billister).

Ved temperaturer under 0 °C kan der forventes større afvigelser ved højdemålingen.

Via denne driftstilstand kan du se forskellige fitnessrelevante informationer.

På basis af dit beregnede aktivitetsniveau i registreringen får du vist, hvilken effekt dine hidtidige aktiviteter har på din udholdenhedspræstation (træningseffekt).

Til kontrol af din hjertefrekvens kan du benytte en brystrem, som du kan forbinde med Nyon via Bluetooth®.

Kompatible modeller finder du i online-brugsanvisningen under „www.Bosch-eBike.com/nyon-manual“.

En brystrem medfølger ikke.

f1 16:32 f2 131 f3 f4 Traningssetekt: Fitness erhaltend 205 kcal 101 rpm 19.0 RPM 0:20.00 f5 f6 f7 f8

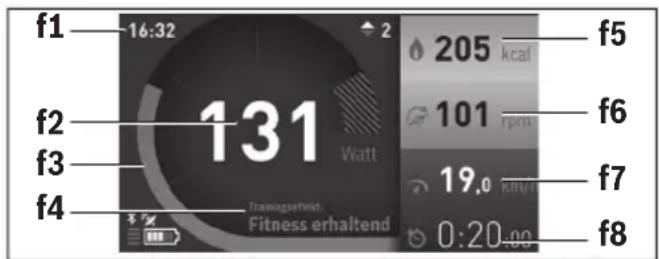

f1 Klokkeslæt

f2 Aktuel ydelse/hjertefrekvens*

f3 Visning af den aktuelle træningseffekt

f4 Træningseffekt

f5 Brugte kilokalorier

f6 Aktuel trædefrekvens

f7 Aktuel hastighed

f8 Varighed

* Ved anvendelse af en brystrem til hjertefrekvensen (medfølger ikke ved køb af produktet) vises den aktuelle hjertefrekvens i stedet for ydelsen.

Via undermenuerne kan du nulstille gennemsnitsværdierne eller skifte til individualiserede visninger. En detaljeret vejledning hertil finder du i online-brugsanvisningen under

„www.Bosch-eBike.com/nyon-manual“.

Med denne driftstilstand kan du fastsætte grundindstillingerne for din cykelcomputer.

Bemærk: Nogle grundindstillinger kan kun ændres, när Nyon er indsat i holderen 4.

For at komme til menuen „Indstillinger“ skal du trykke joysticken 1 ned i hovedmenuen, til „Indstillinger“ vises.

Tip: Hvis du trykker joysticken ned i lang tid, kommer du også til menuen „Indstillinger“.

Du kan foretage følgende indstillinger:

- „Forbindelser“: Du kan konfigurere Bluetooth®-indstillinger, en ny smartphone-forbindelse, en WiFi-forbindelse eller en hjertefrekvensmåler.

Når du aktiverer WiFi, leder Nyon efter tilgængelige netværk. De fundne netværk vises på en liste. Vælg det ønskede netværk med joysticken 1, og indtast adgangskoden.

- „Kort og navigation“: Her kan du konfigurere kortvisningen og aktivere en automatisk tilpasning af visningen afhængigt af omgivelsernes lysstyrke.

- „Min profil“: Her kan du få vist den aktive bruger.

- „Min eBike“: Når Nyon er sat på, kan du ændre producentens forindstillede værdi for hjulomfanget med ±5 %.

Cykelproducenten eller cykelhandleren kan lægge antal kørte kilometer og/eller et tidsrum til grund for serviceterminen. Under „Service“ får du vist, hvornår serviceterminen forfalder.

Under „Anbefaling af gearskift“ kan du slå visningen af en skifteanbefaling til/fra.

Hvis din eBike er udstyret med „eShift“, kan du også konfigurere dit eShift-system her (se „eShift (ekstraudstyr)“, side Dansk-8).

- „Min Nyon“: Her kan du søge efter opdateringer, konfigurere Home-tasten, automatisk få stillet tællerne til „0“ hver nat, f.eks. triptæller, brugte kalorier og gennemsnitsværdier, eller tilbagestille Nyon til fabriksindstillingerne.

Under „Automatisk lysstyrke“ kan du få tilpasset display-ets lysstyrke automatisk.

For at kompensere for vejrbetingede ændringer kan du under „Højdekorrektion“ tilpasse den viste værdi til den faktiske højde.

- „Område og sprog“: Du kan få vist hastighed og afstand i kilometer eller miles, klokkeslæt i 12-timers eller 24-timers format, vælge tidszone og indstille dit foretrukne sprog. Det aktuelle klokkeslæt overtages automatisk fra GPS-signalet.

– I menupunktet „Hjælp“ finder du et udvalg af FAQ (ofte stillede spørgsmål), kontaktinformationer, retlige oplysninger samt informationer om systemet og om licenser.

Statusvisninger

Afhængigt af den viste driftstilstand får du ikke altid vist alle statusvisninger. Visninger, der allerede findes på hovedskærmen, vises ikke en gang til. Visningernes positioner kan variere. Hvis cykelcomputeren tages ud af sin holder, vises ladetilstanden af cykelcomputerens Nyon-akku i stedet for visningen af cykelbelysningen.

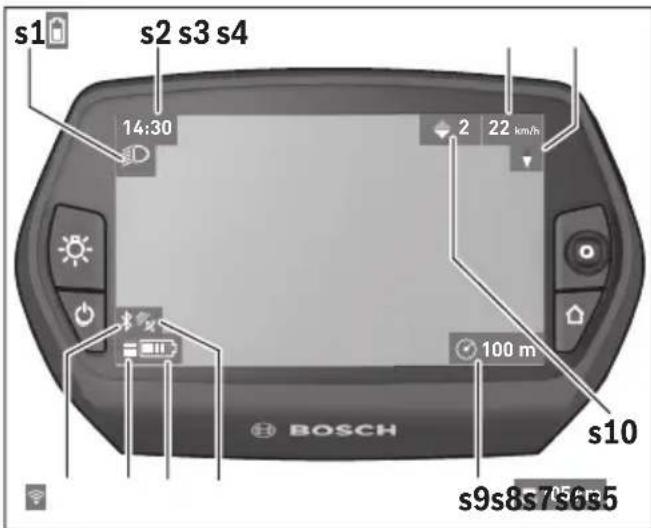

s1 s2 s3 s4 14:30 2 22 km/h 100 m s10 BOSCH s9s8s7s6s5

s1 Visning cykelbelysning/Ladetilstandsvisning Nyon-akku

s2 Visning klokkeslæt

s3 Visning hastighed

s4 Visning nord

s5 Visning Bluetooth®/WiFi-forbindelse

s9 Visning zoomområde/resterende rækkevidde

s10 Skifteanbefaling

Energiforsyning af cykelcomputeren

Når cykelcomputeren sidder i holderen 4, der er indsat en tilstrækkeligt opladet eBike-akku i eBiken, og eBike-systemet er tændt, forsynes Nyon-akkuen med energi fra eBike-akkuen.

Tages cykelcomputeren ud af holderen 4, sker energiforsyningen via Nyon-akkuen. Er Nyon-akkuen svag, vises der en advarselsmeddelelse på displayet.

For at oplade Nyon-akkuen skal cykelcomputeren igen indsættes i holderen 4. Bemærk, at eBike-systemet slukkes automatisk efter 10 minutter uden aktivering, hvis du ikke er i gang med at oplade eBike-akkuen. I så fald afsluttes også opladningen af Nyon-akkuen.

Du kan også oplade cykelcomputeren via USB-tilslutningen. Åbn i så fald beskyttelseskappen 9. Forbind ved hjælp af et mikro-USB-kabel cykelcomputerens USB-bøsning 8 med en gængs USB-oplader (medfølger ikke som standard) eller en computers USB-tilslutning (5 V ladespænding, maks. 500 mA ladestrøm).

Bemærk: Hvis Nyon slukkes under opladningsprocessen, kan Nyon først tændes igen, når USB-kablet er trukket ud (gælder kun for 1 270 020 907).

Tages cykelcomputeren ud af holderen 4, er alle værdier vedrørende funktionerne stadig lagret og kan fortsat vises.

Uden en ny opladning af Nyon-akkuen bevares dato og klokkeslæt i maksimalt 6 måneder. Efter genindkobling indstilles dato og klokkeslæt igen efter vellykket GPS-lokalisering.

Bemærk: For at opnå en maksimal levetid for Nyon-akkuen bør Nyon-akkuen genoplades hver sjette måned.

Tænd/sluk af cykelcomputer

For at tænde cykelcomputeren skal du trykke kort på tænd/sluk-tasten 5.

For at slukke cykelcomputeren skal du trykke på tænd/sluktasten 5 i mere end 1 sekund.

Uden tasttryk skifter Nyon til energisparetilstand efter 5 minutter (baggrundsbelysning fra) og slukkes automatisk efter yderligere 5 minutter.

Nyon reset

Skulle det mod forventning ikke længere være muligt at betjene Nyon, kan Nyon nulstilles ved samtidig at trykke på tasterne 1, 2, 5 og 6. Udfør kun denne reset, når det er absolut nødvendigt, da mange forskellige indstillinger kan gå tabt.

Indikator for akkuens opladningstilstand

Indikatoren for akkuens opladningstilstand r10 (s7) viser eBike-akkuens opladningstilstand. Nyon-akkuens opladningstilstand kan aflæses på visningen s1. eBike-akkuens opladningstilstand kan også aflæses på lysdioderne på selve eBike-akkuen.

I indikatoren r10 svarer hver bjælke i akkusymbolet til ca. 20 % kapacitet:

eBike-akkuen er ladet helt op.

eBike-akkuen bør genoplades.

Kapaciteten til understøttelse af fremdriften er brugt op, og understøtningen frakobles blidt. Den resterende kapacitet stilles til rådighed for cykelbelysningen og cykelcomputeren.

eBike-akkuens resterende kapacitet rækker til ca. 2 timers cykelbelysning. Herunder tages ikke højde for andre forbrugere (f.eks. automatgear, opladning af eksterne apparater på USB-tilslutningen).

Tages cykelcomputeren ud af holderen 4, vil den senest viste akku-opladningstilstand være lagret.

Understøtningsniveau indstilles

Du kan på betjeningsenheden 10 indstille, hvor meget eBike-drevet skal understøtte dig, når du træder i pedalerne. Under-støtningsniveauet kan til enhver tid ændres, også under kørsel.

Bemærk: I enkelte udførelser er det muligt, at understøtningsniveauet er forindstillet og ikke kan ændres. Det er også muligt, at færre understøtningsniveauer står til rådighed end det er angivet her.

- „OFF“: Motorunderstøtningen er slået fra, og eBiken kan kun bevæges frem ved at træde i pedalerne som på en normal cykel. Skubbehjælpen kan ikke aktiveres i dette understøtningsniveau.

- „ECO“: Effektiv understøtning ved maks. effektivitet, til maks. rækkevidde

- „TOUR“: Jævn understøtning, til ture med stor rækkevidde

• „SPORT“: Kraftfuld understøtning, til sporty kørsel på bjergede strækninger samt til bytrafik
• „TURBO“: Maks. understøtning indtil høje trædefrekvenser, til sportiv kørsel

For at forøge understøtningsniveauet skal du trykke på tasten „+“ 14 på betjeningsenheden en eller flere gange, til det ønskede understøtningsniveau ses i visningen r5, og for at sænke det benyttes tasten „-“ 13.

Den rekvirerede motoreffekt ses i visningen r4. Den maksimale motoreffekt afhænger af det valgte understøtningsniveau.

Tages cykelcomputeren ud af holderen 4, vil det senest viste understøtningsniveau fortsat være lagret, og visningen r4 af motoreffekt er tom.

Skubbehjælp tændes/slukkes

Skubbehjælpen hjælper dig med at skubbe eBiken. Hastigheden i denne funktion afhænger af det valgte gear og kan komme op på maks. 6 km/timen. Jo lavere det valgte gear er, desto mindre er hastigheden i funktionen skubbehjælp (ved fuld ydelse).

Funktionen skubbehjælp må udelukkende bruges til at skubbe eBiken. Har eBikens hjul ikke nogen kontakt med jorden, när skubbehjælpen bruges, kan man komme til skade.

For at aktivere skubbehjælpen skal du trykke kort på tasten „WALK“ på din cykelcomputer. Efter aktiveringen trykker du på tasten „+“ inden for 3 sek. og holder den nede. eBikens drev tilkobles.

Skubbehjælpen frakobles, når en af følgende hændelser indtræffer:

• Du slipper tasten „+“ 14,
  – eBikens hjul blokeres (f.eks. hvis man bremser eller støder på en forhindring),
• hastigheden overskrider 6 km/h.

Efter at du har sluppet tasten „+“, er skubbehjælpen i standby i yderligere 3 sek. Hvis du inden for dette tidsrum igen trykker på tasten „+“, aktiveres skubbehjælpen på ny.

Bemærk: Ved nogle systemer kan skubbehjælpen startes direkte ved at trykke på „WALK“-tasten.

Bemærk: Skubbehjælpen kan ikke aktiveres i understøtningsniveauet „OFF“.

Tænd/sluk af cykelbelysning

I den udførelse, hvor kørelyset fødes via eBike-systemet, kan du via cykelcomputeren med tasten 6 samtidig tænde og slukke forlys og baglys.

Når lyset er tændt, vises belysningssymbolet s1.

Tænding og slukning af cykelbelysningen har ingen indflydelse på displayets baggrundsbelysning.

eShift (ekstraudstyr)

Ved eShift forstås integration af automatiske skiftesystemer i eBike-systemet. Indstillingerne for funktionen „eShift“ kan du foretage under „Min eBike“. Gearet eller kadencen vises i driftstilstandene „Ride“, „Fitness“ og „Kort og navigation“. Hvis feltet ikke vises, underrettes brugeren om ændringer med en henvisning på displayet. eShift-tilstanden aktiveres med et langt tryk på tasten „Home“ 12. Aktiveringen kan kun udføres via betjeningsenheden 10. Du kan forlade „eShift“-tilstanden ved at trykke flere gange på „Home“-tasten.

eShift med NuVinci H|Sync

Via en fordefineret ønsket kadence indstilles det optimale gear automatisk for den pågældende hastighed. I en manuel modus kan man vælge mellem flere gear.

I tilstanden „Kontrol af kadence“ kan du forøge eller reducere den ønskede kadence med tasterne „-“ og „+“ på betjeningsenheden. Hvis du holder tasten „-“ eller „+“ inde, forøges eller reduceres kadencen i trin a fem. Den ønskede kadence vises på displayet.

I tilstanden „Kontrol af gear“ kan du skifte frem og tilbage mellem flere definerede udvekslinger med tasten „-“ eller „+“ på betjeningsenheden. Det valgte gear vises på displayet.

Under „Gearkalibrering“ kan du kalibrere det trinløse gear. Følg derefter anvisningerne på displayet.

Også under kørsel kan det i tilfælde af fejl være nødvendigt at foretage en kalibrering. Bekræft også her kalibreringen, og følg anvisningerne på displayet.

SRAM DD3 Pulse's navgear arbejder hastighedsafhængigt. Derved aktiveres et af de tre geartrin i navgearet automatisk uafhængigt af det geartrin, der er valgt på kædegearet.

Også her kan gearet ændres manuelt med tasterne „-“ og „+“. Den automatiske tilstand aktiveres automatisk, hvis du i første gear trykker på tasten „-“. Trykker man i automatisk tilstand på tasten „-“ eller „+“, skifter man igen til den manuelle tilstand. I automatisk tilstand vises altid kun et „A“ i gear-visningen. Anderer gearskiftet gearene i automatisk tilstand, sker der ingen visning af gearet på displayet.

Hvis du ikke er i automatisk tilstand, vises det valgte geartrin kortvarigt på displayet, hver gang der skiftes gear på navgearet.

Da drevenheden registrerer gearskift og derfor reducerer motorhjælpen kortvarigt, kan der altid skiftes gear under belastning eller ved kørsel på stigninger.

Hvis eBiken standses helt fra en hastighed på mere end 10 km/h, kan systemet automatisk skifte tilbage til et indstillet „Startgear“. „Startgear“ kan indstilles under

På Shimano eShift skifter du gear via Shimano-håndtaget. Gearet vises altid i eShift feltet. Kun hvis det ikke er synligt (f.eks. i indstillinger), vises gearet kortvarigt, när der skiftes gear.

Da drevenheden registrerer gearskift og derfor reducerer motorhjælpen kortvarigt, kan der altid skiftes gear under belastning eller ved kørsel på stigninger.

Hvis eBiken standses helt fra en hastighed på mere end 10 km/h, kan systemet automatisk skifte tilbage til et indstillet „Startgear“. „Startgear“ kan indstilles under „Min eBike“> „eShift (Shimano)“.

Visning af fejlkode

eBike-systemets komponenter kontrolleres hele tiden automatisk. Hvis der konstateres en fejl, vises den pågældende fejlkode på cykelcomputeren.

Drevet slukkes i givet fald automatisk afhængigt af fejltypen. En viderekørsel uden understøtning er dog til enhver tid mulig. Før yderligere kørsler bør eBike kontrolleres.

▶ Lad kun en autoriseret cykelhandler udføre reparationer.

Code Årsag Afhjælpning
410	En eller flere af cykelcomputerens taster er blokeret.	Kontroller, om taster er klemt fast f.eks. på grund af indtrængt snavs. Rengør i givet fald tasterne.
414	Forbindelsesproblem med betjeningsenheden	Få tilslutninger og forbindelser kontrolleret
418	En eller flere taster på betjeningsenheden er blokerede.	Kontroller, om taster er klemt fast f.eks. på grund af indtrængt snavs. Rengør i givet fald tasterne.
419	Konfigurationsfejl	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
422	Forbindelsesproblem for drivenheden	Få tilslutninger og forbindelser kontrolleret
423	Forbindelsesproblem for eBike-akkuen	Få tilslutninger og forbindelser kontrolleret
424	Kommunikationsfejl blandt komponenterne	Få tilslutninger og forbindelser kontrolleret
426	Intern tidsoverskridelsesfejl	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren. I denne fejltilstand er det ikke muligt at få vist eller tilpasse dækomkredsen i grundindstillingsmenuen.
430	Cykelcomputerens interne akku er tom	Oplad cykelcomputeren (i holderen eller via USB-tilslutning)
431	Software-versionsfejl	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
440	Intern fejl på drivenheden	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
450	Intern softwarefejl	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
460	Fejl på USB-tilslutningen	Fjern kablet fra cykelcomputerens USB-tilslutning. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
490	Intern fejl i cykelcomputeren Få kontrolleret cykelcomputeren
500	Intern fejl på drivenheden	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
502	Fejl i cykelbelysningen	Kontroller lyset og den tilhørende ledningsføring. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
503	Fejl på hastighedssensoren	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
510	Intern følerfejl	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
511	Intern fejl på drivenheden	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
Code	Årsag	Afhjælpning
530	Batterifejl	Frakobl eBiken, tag eBike-akkuen ud, og indsæt eBike-akkuen igen. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
531	Konfigurationsfejl	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
540	Temperaturfejl eBiken befinder sig uden for det tilladte temperaturområde. Frakobl eBike-systemet for at lade drevenheden køle af eller varme op til det tilladte temperaturområde. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
550	En ugyldig forbruger blev registreret.	Fjern forbrugeren. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
580	Software-versionsfejl	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
591	Autentificeringsfejl Frakobl eBike-systemet. Tag batteriet ud, og sæt det i igen. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
592	Inkompatible komponenter	Anvend kompatibelt display. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
593	Konfigurationsfejl	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
595, 596	Kommunikationsfejl Kontrollér gearkablerne, og genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
602	Intern batterifejl under opladning	Adskil laderen fra batteriet. Genstart eBike-systemet. Slut laderen til batteriet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
602	Intern batterifejl	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
603	Intern batterifejl	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
605	Batteritemperaturfejl eBiken befinder sig uden for det tilladte temperaturområde. Frakobl eBike-systemet for at lade drevenheden køle af eller varme op til det tilladte temperaturområde. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
605	Batteritemperaturfejl under opladningen	Adskil laderen fra batteriet. Lad batteriet køle af. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
606	Ekstern batterifejl	Kontroller ledningsføringen. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
610	Batterispændingsfejl	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
620	Fejl på lader	Udskift laderen. Kontakt Bosch eBike-forhandleren.
640	Intern batterifejl	Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
655	Batterimultifejl	Frakobl eBike-systemet. Tag batteriet ud, og sæt det i igen. Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren.
656	Software-versionsfejl	Kontakt din Bosch eBike-forhandler, så denne kan opdatere softwaren.
7xx	Gearfejl	Følg brugsanvisningen fra gearproducenten.
Ingen visning	Intern fejl i cykelcomputeren	Genstart dit eBike-system ved at slukke og tænde igen.

Energiforsyning af eksterne apparater via USB-tilslutning

Ved hjælp af USB-tilslutningen kan de fleste apparater, hvis energiforsyning er mulig via USB (f.eks. diverse mobiltelefoner), drives og oplades.

En forudsætning for opladningen er, at cykelcomputeren og en tilstrækkeligt opladet akku er indsat i eBiken.

Åbn beskyttelseskappen 9 til USB-tilslutningen på cykelcomputeren. Forbind det eksterne apparats USB-tilslutning via USB-ladekablet Micro A–Micro B (fås hos din Bosch eBike-forhandler) med USB-bøsningen 8 på cykelcomputeren.

Efter frakobling af forbrugeren skal USB-tilslutningen igen lukkes omhyggeligt med beskyttelseskappen 9.

En USB-forbindelse er en vandtæt stikforbindelse. Ved kørsel i regn må der ikke være tilsluttet en ekstern enhed, og USB-tilslutningen skal være helt lukket med beskyttelseskappen 9.

Bemærk: Tilsluttede forbrugere på Nyon kan forringe eBikens rækkevidde.

Henvisninger vedr. kørsel med eBike-systemet

Vær opmærksom på drifts- og oplagringstemperaturerne for eBike-komponenterne. Beskyt drivenhed, cykelcomputer og akku mod ekstreme temperaturer (f.eks. ved intensivt sollys uden samtidig ventilation). Komponenterne (især akkuen) kan blive beskadiget af ekstreme temperaturer.

Hold skærmen på din Nyon ren. Ved tilsmudsning kan der registreres en forkert lysstyrke. I navigationstilstand kan dag-/ natomskiftningen være forkert.

Ved pludseligt skiftende omgivelsesforhold kan det ske, at glasset dugger indefra. Efter kort tid sker der en temperaturudligning, og duggen forsvinder igen.

Alle komponenter inklusive drivenheden må ikke dyppes i vand eller rengøres med vand under tryk.

Brug en blød klud, der kun er fugtet med vand, til rengøring af din cykelcomputer. Brug ikke rengøringsmiddel.

Få udført en teknisk kontrol af dit eBike-system mindst en gang årligt (bl.a. mekanik, systemsoftwares aktualitet).

Cykelproducenten eller cykelhandleren kan også lægge et antal kørte kilometer og/eller et tidsrum til grund for serviceterminen. I så fald viser cykelcomputeren den forfaldne servicetermin i 4 sek., hver gang den tændes.

Til service eller reparation af eBike bedes du kontakte en autoriseret cykelforhandler.

Lad kun en autoriseret cykelhandler udføre reparationer.

Kundeservice og brugerrådgivning

Ved alle spørgsmål vedr. eBike-systemet og dets komponenter bedes du kontakte en autoriseret cykelforhandler.

Kontaktdata for autoriserede cykelforhandlere findes på internetsiden www.bosch-ebike.com

Transport

Hvis du transporterer din eBike uden for bilen, f.eks. på en tagbagagebærer, skal du afmontere cykelcomputeren og PowerPack for at undgå beskadigelser.

Bortskaffelse

Drivenhed, cykelcomputer inkl. betjeningsenhed, akku, hastighedssensor, tilbehør og emballage skal indsamles og genbruges iht. gældende miljøforskrifter.

Smid ikke eBikes og deres komponenter ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Den integrerede akku i cykelcomputeren må kun tages ud i forbindelse med bortskaffelse. Ved åbning af husets skal kan cykelcomputeren blive ødelagt.

Udtjente akkuer og cykelcomputere skal afleveres til en autoriseret cykelhandler.

Li-Ion Li

Li-Ion:

Læs og overhold henvisningerne i afsnit „Transport“, side Dansk–11.

Ret til ændringer forbeholdes.

Säkerhetsanvisningar

17 Blockeringsskruv cykeldator USB-laddningskabel (Micro A–Micro B)*

Figuren nedenfor viser hvordan ruten fremstilles på displayet.

n1 16:23 n2 n3 n4 400 m 147 km 24 km/h ETA 12:40 n5 n6 n7 n8

n1 Klokkeslett

n2 Kompassnål

n3 Kort

n4 Hastighet

n5 Girskiftanbefaling

n7 Avstand til målet

n8 Antatt ankomsttid på målet

Tips: Hvis du trykker joysticken ned lenge, kommer du også til menyen «Settings» (Innstillinger).

Merk: Skyvehjelpen kan ikke aktiveres i fremdriftshjelpnivået «OFF».

En USB-forbindelse er ingen vanntett pluggforbindelse. Ved sykling i regn må ingen eksterne enheter kobles til, og USB-tilkoblingen må lukkes helt med beskyttelsesdekselet 9.

El-sykkelen og deres komponenter må ikke kastes i vanlig søppel!

Kun for EU-land:
