Software-versionsfejl Kontakt din Bosch eBike-forhandler, så denne kan opdatere softwaren. 7xx Gearfejl Følg brugsanvisningen fra gearproducenten. Ingen visning Intern fejl i cykelcomputeren Genstart dit eBike-system ved at slukke og tænde igen. Code Årsag AfhjælpningDansk–11 Bosch eBike Systems 1 270 020 XBN | (12.5.16) Energiforsyning af eksterne apparater via USB-tilslutning Ved hjælp af USB-tilslutningen kan de fleste apparater, hvis energiforsyning er mulig via USB (f.eks. diverse mobiltelefo- ner), drives og oplades. En forudsætning for opladningen er, at cykelcomputeren og en tilstrækkeligt opladet akku er indsat i eBiken. Åbn beskyttelseskappen 9 til USB-tilslutningen på cykelcom- puteren. Forbind det eksterne apparats USB-tilslutning via USB-ladekablet Micro A–Micro B (fås hos din Bosch eBike- forhandler) med USB-bøsningen 8 på cykelcomputeren. Efter frakobling af forbrugeren skal USB-tilslutningen igen lukkes omhyggeligt med beskyttelseskappen 9. En USB-forbindelse er en vandtæt stikforbindelse. Ved kørsel i regn må der ikke være tilsluttet en ekstern en- hed, og USB-tilslutningen skal være helt lukket med be- skyttelseskappen 9. Bemærk: Tilsluttede forbrugere på Nyon kan forringe eBikens rækkevidde. Henvisninger vedr. kørsel med eBike-systemet Omhyggelig pasning af din eBike Vær opmærksom på drifts- og oplagringstemperaturerne for eBike-komponenterne. Beskyt drivenhed, cykelcomputer og akku mod ekstreme temperaturer (f.eks. ved intensivt sollys uden samtidig ventilation). Komponenterne (især akkuen) kan blive beskadiget af ekstreme temperaturer. Hold skærmen på din Nyon ren. Ved tilsmudsning kan der re- gistreres en forkert lysstyrke. I navigationstilstand kan dag-/ natomskiftningen være forkert. Ved pludseligt skiftende omgivelsesforhold kan det ske, at glasset dugger indefra. Efter kort tid sker der en tempera- turudligning, og duggen forsvinder igen. Vedligeholdelse og service Vedligeholdelse og rengøring Alle komponenter inklusive drivenheden må ikke dyppes i vand eller rengøres med vand under tryk. Brug en blød klud, der kun er fugtet med vand, til rengøring af din cykelcomputer. Brug ikke rengøringsmiddel. Få udført en teknisk kontrol af dit eBike-system mindst en gang årligt (bl.a. mekanik, systemsoftwarens aktualitet). Cykelproducenten eller cykelhandleren kan også lægge et an- tal kørte kilometer og/eller et tidsrum til grund for serviceter- minen. I så fald viser cykelcomputeren den forfaldne service- termin i 4 sek., hver gang den tændes. Til service eller reparation af eBike bedes du kontakte en autoriseret cykelforhandler. Lad kun en autoriseret cykelhandler udføre reparationer. Kundeservice og brugerrådgivning Ved alle spørgsmål vedr. eBike-systemet og dets komponen- ter bedes du kontakte en autoriseret cykelforhandler. Kontaktdata for autoriserede cykelforhandlere findes på in- ternetsiden www.bosch-ebike.com Transport Hvis du transporterer din eBike uden for bilen, f.eks. på en tagbagagebærer, skal du afmontere cykelcompute- ren og PowerPack for at undgå beskadigelser. Bortskaffelse Drivenhed, cykelcomputer inkl. betjeningsenhed, akku, hastighedssensor, tilbehør og emballage skal indsamles og genbruges iht. gældende miljøfor- skrifter. Smid ikke eBikes og deres komponenter ud sammen med det almindelige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbru- ges iht. gældende miljøforskrifter. Den integrerede akku i cykelcomputeren må kun tages ud i forbindelse med bortskaffelse. Ved åbning af husets skal kan cykelcomputeren blive ødelagt. Udtjente akkuer og cykelcomputere skal afleveres til en auto- riseret cykelhandler. Li-Ion: Læs og overhold henvisningerne i afsnit „Transport“, side Dansk–11. Ret til ændringer forbeholdes.Svenska–1 1 270 020 XBN | (12.5.16) Bosch eBike Systems Säkerhetsanvisningar Allmänna säkerhetsanvisningar Läs alla säkerhetsanvisningar och anvis- ningar. Försummelser vad gäller att följa säkerhetsanvisningarna och anvisningarna kan leda till elektriska stötar, brand och/eller svåra personskador. Spara alla säkerhetsanvisningar och anvisningar. Begreppet ”Batteri” i denna driftsanvisning hänför sig, oav- sett konstruktion, till standardbatterier (batterier med hållare i cykelramen) och pakethållar-batterier (batterier med hållare i pakethållaren). Låt dig inte distraheras av färddatorns visningar. Om du inte uteslutande koncentrerar dig på trafiken riskerar du att bli inblandad i en olycka. Om du vill göra inmatningar i din färddator utöver att skifta assistansnivå bör du stanna och mata in önskade data. Innan du börjar ett träningsprogram bör du låta din läkare bedöma vilka belastningar som är lämpliga för dig. Bara på så sätt undviker du eventuella överbelast- ningar. Vid användning av en hjärtfrekvenssensor kan den visade hjärtfrekvensen förfalskas av elektromagne- tiska störningar. De visade hjärtfrekvenserna är bara referenser. Tillverkaren tar inget ansvar för konsekven- serna vid felaktigt visade hjärtfrekvenser. Öppna inte Nyon. Nyon kan förstöras om den öppnas och garantin slutar att gälla. Använd inte cykeldatorn som handtag. Om du lyfter din eBike hållandes i cykeldatorn kan skador som inte går att reparera uppstå på cykeldatorn. Nyon är ingen medicinteknisk produkt. Visade värden i driftsläge ”Fitness” kan avvika från faktiska värden. Använd endast cykeldatorn Nyon med tillhörande manöverenhet, som har en egen joystick. Joysticken på manöverenheten har samma funktionsomfattning som joysticken på cykeldatorn. Läs och beakta säkerhetsanvisningarna och anvis- ningar i alla bruksanvisningarna för eBike-systemet samt i bruksanvisningen för din eBike. Säkerhetsanvisningar i samband med navigeringen Planera inga rutter under pågående färd. Stanna och mata bara in ett nytt mål när du står stilla. Om du inte uteslutande koncentrerar dig på trafiken riskerar du att bli inblandad i en olycka. Avbryt din rutt om navigeringen föreslår en väg, som är alltför vågad, riskfyllt eller farlig med avseende på din egen förmåga. Låt din navigeringsapparat föreslå en alter- nativ rutt. Missakta inga trafikskyltar, även om navigeringen anger en annan väg än skyltarna. Byggarbetsplatser eller tidsmässigt begränsade trafikomläggningar kan navige- ringssystemet inte ta hänsyn till. Använd inte navigeringen i säkerhetskritiska eller oklara situationer (avspärrade gator, trafikomlägg- ningar etc.). Ha alltid användbara kartor och kommunika- tionsmaterial med dig. Produkt- och kapacitetsbeskrivning Ändamålsenlig användning Cykeldatorn Nyon är avsedd för styrning av ett Bosch eBike- system och för visning av färddata. Nyon är inte lämplig för navigering utan cykel (fotvandring eller bilförare). Illustrerade komponenter Numreringen av de avbildade komponenterna refererar till bilderna i början av bruksanvisningen. Alla visningar av cykeldelar utom drivenhet, cykeldator inkl. manöverenhet, hastighetssensor och tillhörande hållare är exempel och kan avvika hos din eBike. 1 Joystick 2 Knappen ”Home” 3 Cykeldator 4 Hållare cykeldator 5 Till-/Från-knapp cykeldator 6 Knappen cykelbelysning 7 Ljusstyrkesensor 8 USB-kontaktdon 9 USB-kontaktdonets skyddskåpa 10 Manöverenhet 11 Joystick på manöverenheten 12 Knappen ”Home” på manöverenheten 13 Knappen Öka assistans 14 Knappen Minska assistans 15 Knappen Start-/påskjutningshjälp ”WALK” 16 Arretering cykeldator 17 Blockeringsskruv cykeldator USB-laddningskabel (Micro A–Micro B)*

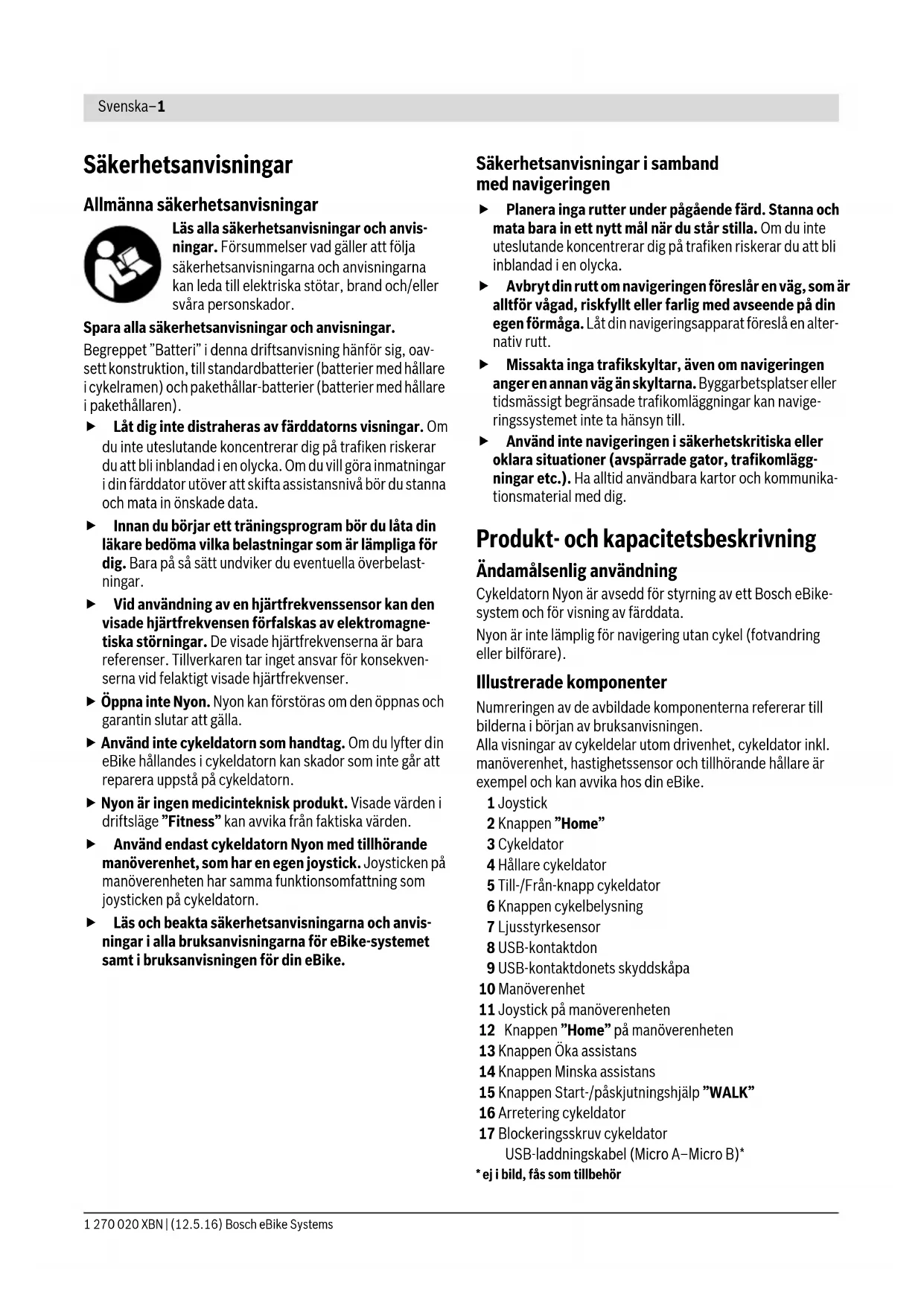

• ej i bild, fås som tillbehörSvenska–2 Bosch eBike Systems 1 270 020 XBN | (12.5.16) Tekniska data Montage Sätta in och ta ut cykeldatorn (se bild A) För att Sätta in cykeldatorn 3 skjuter du in den hållaren fram- ifrån 4. För att Ta ut cykeldatorn 3 trycker du på arreteringen 16 och skjuter den framåt ur hållaren 4. När du ställer ifrån dig eBike tar du av cykeldatorn. Du kan fixera cykeldatorn i sin hållare så att den inte kan tas av. Demontera hållaren 4 från styret. Sätt cykeldatorn i hålla- ren. Skruva in låsskruven 17 (gänga M3, 8 mm lång) underi- från i avsedd gänga. Montera hållaren på styret igen. Drift Driftstart Förutsättningar eBike-systemet kan bara aktiveras när följande förutsätt- ningar har uppfyllts: – Ett tillräckligt laddat eBike-batteri har satts i (se Driftsan- visning för batteriet). – Cykeldatorn har satts i korrekt i hållaren (se ”Sätta in och ta ut cykeldatorn”, sida Svenska–2). In-/urkoppling av elcykelsystemet För inkoppling av elcykelsystemet finns följande alternativ. – Sätt cykeldatorn i hållaren 4. – När cykeldatorn och eBike-batteriet har satts i trycker du en gång på cykeldatorns till-/från-knapp 5. – Tryck på eBike-batteriets till-/från-batteri när cykeldatorn är isatt (se batteriets driftsanvisning). Drivningen aktiveras så snart du trampar på pedalerna (utom vid funktion gångstöd eller på assistansnivån ”OFF”). Motoref- fekten beror på den inställda assistansnivån på cykeldatorn. Så fort du slutat trampa pedalerna i normaldrift eller en has- tighet på 25/45 km/h uppnåtts, frånkopplar elcykeldriften assistansen. Drivningen aktiveras åter automatiskt när peda- lerna trampas och en hastighet på 25/45 km/h underskrids. För urkoppling av elcykelsystemet finns följande alternativ: – Tryck på cykeldatorns till-/från-knapp 5 under minst 1sekund. – Stäng av eBike-batteriet med dess till-/från-knapp (se bat- teriets driftsanvisning). – Ta ut cykelhållaren ur hållare. Om ingen effekt behövs från drivningen under ca. 10 minuter (t.ex. när eBike står stilla), eller ingen knapp på Nyon trycks, stängs eBike-systemet av automatiskt av energibesparingsskäl. Manöversystemet ”Nyon” Manöversystemet Nyon består av tre komponenter: – cykeldatorn Nyon med manöverenhet –Smartphone-applikationen ”Bosch eBike Connect” –online-portalen ”www.eBike-Connect.com” Många inställningar och funktioner kan administreras resp. användas på alla komponenter. Vissa inställningar och funk- tioner kan bara nås eller manövreras via vissa komponenter. Synkroniseringen av data sker automatiskt vid befintlig Blue- tooth®-/Internet-anslutning. Tabellen ger en översikt över de möjliga funktionerna. Cykeldator Nyon Produktnummer 1 270 020 907/915 Internt minne totalt

IP x7 (vattentät) WLAN-standarder som stöds 802.11b/g/n (2,4 GHz) Vikt, ca. kg 0,2

1) ingår inte i den standardmässiga leveransen

2) Vid stängd USB-kåpaSvenska–3

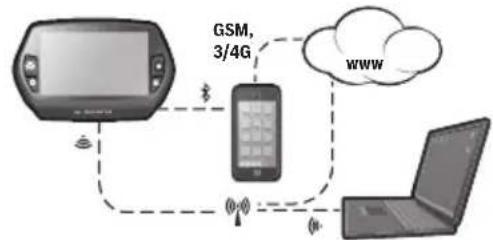

1 270 020 XBN | (12.5.16) Bosch eBike Systems Premiumfunktioner Manöversystemet ”Nyons” standardfunktioner kan utvidgas genom att köpa till ”Premium-funktionen” via App Store för Apple iPhones resp. Google Play Store för Android-enheter. Utöver gratis-applikationen ”Bosch eBike Connect” finns flera premium-applikationer att köpa. En detaljerad lista på de applikationer som står till förfogande anges i den online-baserade driftsanvisningen under ”www.Bosch-eBike.com/nyon-manual”. Idrifttagning av cykeldatorn Nyon levereras med ett delvis laddat batteri. Innan första användningen skall Nyon-batteriet laddas upp helt och hållet via USB-anslutningen (se ”Cykeldatorns energiförsörjning”, sida Svenska–7) eller via eBike-systemet. För att kunna använda manöversystemets samtliga funktioner måste du registrera dig online. Inloggning i cykeldatorn – Starta cykeldatorn med till-/från-knappen 5. – Välj önskat språk med Joystick 1 (välj genom att trycka på joysticken) och följ anvisningarna. Nyon kan tas i drift på följande sätt: – ”PROVKÖRN” Gör en testkörning utan att logga in eller behöva mata in data dessförinnan. Efter avstängningen raderas alla färddata. – ”REGISTR.”>”OFFLINE” (Skapa en offline-profil) Detta är en mycket kort registreringsprocess, som begrän- sas till Nyon. Offline betyder i detta fall att dina cyklings- och användardata bara sparas lokalt på datorn. Följ anvisningarna resp. följ en av de föreslagna svarsmöj- ligheterna. Inmatade data bibehålls efter att Nyon stängts av, men de synkroniserad dock inte med online-portalen eller Smartphone-applikationen.

– ”REGISTR.”>”ONLINE”>”SMARTPHONE”

(Skapa en Online-profil via Smartphone App) Detta är en komplett registreringsprocess. Sätt Nyon på hållaren 4, ladda ner applikationen ”Bosch eBike Connect” på din Smartphone och regist- rera dig med hjälp av applikationen. Efter inloggningen sparas cyklingsdata och synkroniseras med Smartphone- applikationen och Online-portalen.

– ”REGISTR.”>”ONLINE”>”WLAN”

Detta är en komplett registreringsprocess. Gå till ett WLAN-nätverks mottagningsområde. Sätt Nyon på hålla- ren 4. Efter val av ett nät och inloggning med lösenord ansluter Nyon till WLAN-nätverket som du har valt och du hänvisas till onlineportalen ”www.eBike-Connect.com” där du kan utföra registreringen. Efter genomförd inlogg- ning sparas cyklingsdata och synkroniseras med online- portalen. Du kan skapa en anslutning till din smarttelefon från din Nyon (”Inställningar”>”Anslutningar”>”Anslut en smartphone”). Registrering via Smartphone och Bluetooth®-koppling En Smartphone ingår inte i leveransen. För registreringen med Smartphone krävs en Internetanslutning, vilket kan inne- bära att din telefonoperatör debiterar dig kostnader. Även för synkroniseringen av data mellan Smartphone och Online-por- tal krävs en Internet-anslutning. För att kunna utnyttja cykeldatorns fulla kapacitet krävs en smarttelefon med operativsystemen Android Version 4.0.3 och högre eller iOS 8 och högre. En lista på de testade/god- kända Smartphones finns i den online-baserade driftsanvis- ningen under ”www.Bosch-eBike.com/nyon-manual”. Även Smartphones, som inte anges i listan och som arbetar under de nämnda operativsystemen kan under vissa omstän- digheter anslutas till cykeldatorn. En fullständig kompatibili- tet mellan cykeldatorn och de Smartphones som anges i listan kan inte garanteras. Ladda ner ”Bosch eBike Connect” från App Store för Apple iPhones resp. Google Play Store för Android-enheter till din Smartphone. Cykeldator Smartphone applikation Online-portal Logga in/Registrera Ändring av inställningarna

Registrering av färddata

Realtidsvisning av färddata Beredning/analysering av färddata Registrering av användardefinierade visningar

Visning av aktuell plats där du befinner dig*

Ruttplanering Visning av kvarvarande räckvidd (omkrets runt det ställe där du befinner dig)

Träningseffekt i realtid Färdöversikt Statistik ”Instrumentpanel”

Köp av ”premiumfunktioner”

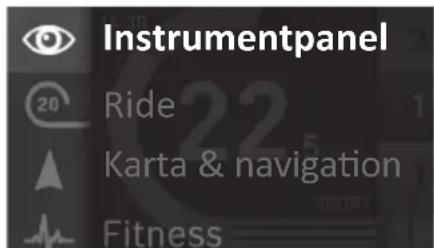

*GPS krävs GSM, 3/4G wwwSvenska–4 Bosch eBike Systems 1 270 020 XBN | (12.5.16) Starta applikationen ”Bosch eBike Connect” och följ anvis- ningarna. En detaljerad anvisning finns i den online-baserade driftsanvisningen under ”www.Bosch-eBike.com/ nyon-manual”. När applikationen ”Bosch eBike Connect” är aktiv och en det finns en Bluetooth®-anslutning till din cykeldator synkronise- ras data automatiskt mellan cykeldator och Smartphone. Online-registrering För Online-registreringen krävs en Internet-åtkomst. Öppna online-portalen ”Bosch eBike Connect” med din webläsare under ”www.eBike-Connect.com” och följ anvisningarna. En detaljerad anvisning finns i den online- baserade driftsanvisningen under ”www.Bosch-eBike.com/ nyon-manual”. Visningar och inställningar av cykeldatorn Anvisning: All ytlig bild och text på efterföljande sidor mot- svarar programvarans godkända utgåva. Uppdateringarna utges flera gånger under ett år, därför kan det hända att vis- ning av bild och text ändrar sig något efter en uppdatering. Manövrering Under färden kan visningen ändas via manöverenheten 10. På så sätt kan båda händer bli kvar på ratten. Med manöverelementen på färddatorn har du följande möjlig- heter: – Med till-/från-knappen 5 sätter du på resp stänger av datorn. – Med knappen ”Home” (2 eller 12) når du det driftsläge som ställts in i ”Inställningar”>”Min Nyon”. – Med knappen cykelbelysning 6 kan cykelbelysningen sät- tas på resp. stängas av. –Med Joystick 1 kan du navigera i det respektive driftsläget. Genom att trycka på Joystick 1 gör du ett val. Med Joystick 1 kan du täcka över det aktiva driftsläget med huvudmenyn och skifta till huvudmenyn (se bilden ovan). Om du i det aktiva driftsläget trycker Joystick 1 åt höger täcks den aktuella skärmbilden över med de inställningsalternativ som är möjliga för det aktuella driftsläget. Navigera med Joystick till det önskade alternativet och välj detta genom att trycka på Joystick 1. Tips: Om du är i ett aktivt driftsläge kan du koppla till nästa driftsläge genom att trycka Joystick 1 uppåt eller nedåt. Om Nyon är på eBike, visas ”Ride” efter att driftsläget aktive- rats. Om Nyon inte är monterad på eBike visas driftsläget ”Instrumentpanel”. Huvudmeny Driftsläge ”Instrumentpanel” Detta driftsläge visar dig diverse statistikdata, anslutnings- status och synkroniseringsstatus. d1 Tid d2 Laddningsstatus eBike-batteri d3 Anslutningsstatus d4 Nyon-versionsinformation d5 Nyon-synkroniseringsinformation d6 Indikering hastighet/ljusstatus (när cykeldatorn sitter på cykeln) d6 Indikering laddnivå cykeldator-batteri (när cykeldatorn ej sitter på cykeln) d7 Flest antal kilometer på en månad d8 Körda kilometer jämfört med föregående månad d9 Totalt antal kilometer d10 Körda kilometer per dag under de senaste 30 dagarna Karta & navigaon Ride Instrumentpanel Symbol Driftsläge Funktion ”Instrument- panel” Detta driftsläge visar dig diverse statistikdata, anslut- ningsstatus och synkronise- ringsstatus. ”Ride” Detta driftsläge förmedlar de aktuella cyklingsdata. ”Karta & navigation” Via detta driftsläge kan du ladda ner kartmaterial, som baseras på Open Street Map (OSM) från Internet. Med dessa kartor kan du navigera. ”Fitness” Via detta driftsläge kan du betrakta olika konditionsre- levanta informationer. ”Inställningar” Med detta driftsläge kan du fastställa cykeldatorns grundinställningar.

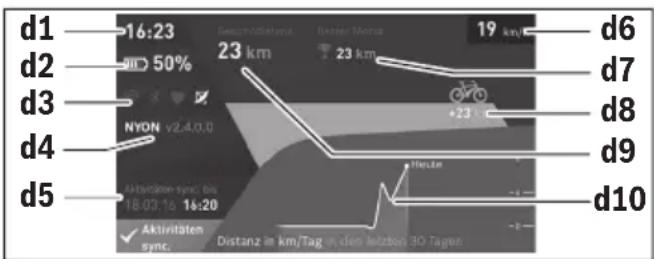

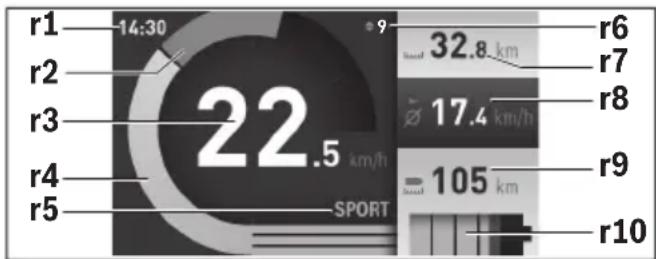

d8Svenska–5 1 270 020 XBN | (12.5.16) Bosch eBike Systems Detta synkroniseras: – Sparade rutter och platser – Användardefinierade skärmar och körlägen – Användarinställningar Synkroniseringen sker via WLAN eller Bluetooth®. Om båda anslutningstyper är deaktiverade får du motsvarande felmed- delande. Driftsläge ”Ride” Detta driftsläge förmedlar de aktuella cyklingsdata. r1 Tid r2 Egen trampningseffekt r3 Hastighet r4 Motoreffekt r5 Indikering av assistansnivå r6 Växelrekommendation/eShift-indikering r7 Trippmätare r8 Genomsnittlig hastighet r9 Kvarvarande räckvidd r10 Laddningsstatus eBike-batteri Driftsläge ”Karta & navigation” Via detta driftsläge kan du ladda ner kartmaterial, som base- ras på Open Street Map (OSM) från Internet. Med dessa kar- tor kan du navigera. Kartmaterial, som är relevant för kundens bostadsort installe- ras av cykelhandlaren. Vid behov kan ytterligare kartor laddas ner via din Smartphone-applikation ”Bosch eBike Connect” och överföras till cykeldatorn. En detaljerad anvisning finns i den online-baserade driftsanvisningen under ”www.Bosch-eBike.com/nyon-manual”. Om du har en aktiv WLAN-anslutning kan du ladda ner valfria kartor direkt till Nyon via ”Inställningar”>”Karta & naviga- tion”> ”Karthanterare”. När du startat Nyon börjar den med att söka efter satelliter, för att kunna ta emot GPS-signaler. Så snart ett tillräckligt antal satelliter hittats visas var du befinner dig i driftsläget ”Karta & navigation”. Vid ogynnsamma väderförhållanden eller om du befinner dig på ett skymt ställe kan satellitsök- ningen ta något längre tid. Om inga satelliter hittas efter en längre tid startar du om Nyon. Genom att trycka Joysticken 1 åt höger och genom att välja undermenyn i den högra kanten du ändra kartavsnittets zoo- minställning, eBike-batteriets räckvidd eller välja ett navige- ringsalternativ bland många. Zoominställningarna för kartav- snittet kan också ändras genom att trycka på Joystick. Den enkla beräkningen av resterande räckvidd hos batteriet kan utökas med hjälp av premiumfunktionen ”Topografi-räck- vidd”. Hos ”Topografi-räckvidd” beräknas och visas reste- rande räckvidd för batteriet under beaktande av de topogra- fiska villkoren. En detaljerad anvisning finns i den online- baserade driftsanvisningen under ”www.Bosch-eBike.com/ nyon-manual”. Under ”Sevärdheter” visas också de närmast liggande ”Bosch eBike experts”. Genom att välja återförsäljare beräk- nar systemet rutten dit åt dig och du erbjuds att välja den. När du matat in målet (stad, gata, husnummer) erbjuds du 3 olika rutter (”Vackra”, ”Snabb” och ”MTB” (Mountain- bike)). Du kan välja en av rutterna. Alternativt kan systemet guida dig hem, låta dig välja något av de senaste målen eller hämta upp sparade platser och rutter. (En detaljerad anvis- ning finns i den online-baserade driftsanvisningen under ”www.Bosch-eBike.com/nyon-manual”.) Den valda rutten visas på det sätt som visas på bilden nedan. n1 Tid n2 Kompassnål n3 Karta n4 Hastighet n5 Växelrekommendation n6 Avtagsinformation och avstånd till nästa avtagning n7 Avstånd till målet n8 Beräknad ankomst till målet Under navigeringen visas väginformationerna (t.ex. riktning vänster om 50 m) genom att informationen läggs ovanpå även i andra driftslägen. Om du avbryter en navigerad färd och sedan aktiverar ”Karta & navigation” får du frågan om du vill fortsätta navi- geringen eller inte. Om du fortsätter navigeringen guidas du till ditt senaste mål med navigeringen. Om du har importerat GPX-rutter från onlineportalen överförs dessa till din Nyon via Bluetooth® eller via en WLAN-anslut- ning. Dessa rutter kan du starta vid behov. Om du befinner sig i närheten av rutten kan du bli guidad till startpunkten eller starta direkt med navigering av rutten. r10

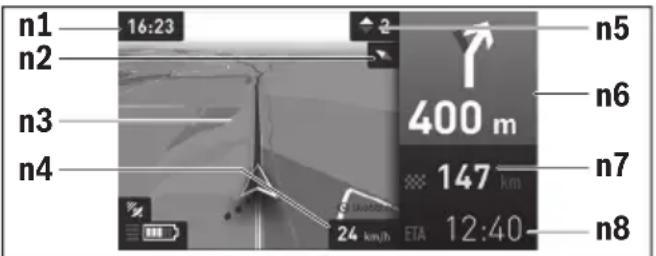

n5Svenska–6 Bosch eBike Systems 1 270 020 XBN | (12.5.16) Vid användning av punkter på vägen får du en information om att det är en punkt på vägen som du nått fram till när du är där. Nyon är inte lämplig för navigering utan cykel (fotvandring eller bilförare). Vid temperaturer under 0 °C måste du räkna med större avvi- kelser vid höjdmätningen. Driftsläge ”Fitness” Via detta driftsläge kan du betrakta olika konditionsrelevanta informationer. Baserat på de aktivitetsnivåer som fastställts vid registre- ringen visas effekten av dina tidigare aktiviteter på din uthål- lighet (träningseffekt). För att kontrollera din hjärtfrekvens kan du använda ett bröst- bälte som du kan ansluta till Nyon via Bluetooth®. Kompatibla modeller finns i den online-baserade driftsanvis- ningen under ”www.Bosch-eBike.com/nyon-manual”. Ett bröstbälte ingår inte i leveransen. f1 Tid f2 Aktuell effekt/hjärtfrekvens* f3 Visning av den aktuella träningseffekten f4 Träningseffekt f5 Förbrukade kilokalorier f6 Aktuell trampningsfrekvens f7 Aktuell hastighet f8 Varaktighet

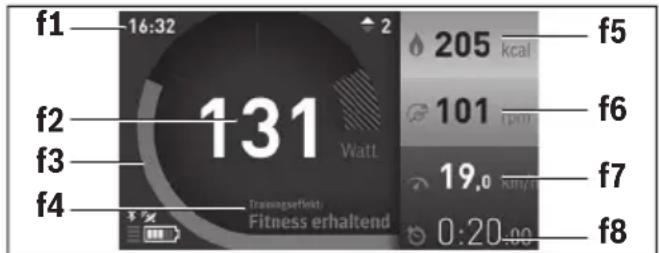

• Vid användning av ett bröstbälte för mätning av hjärtfrekvensen (ingår inte i leveransen) visas den aktuella hjärtfrekvensen istället för prestationen. Via undermenyerna kan genomsnittsvärdena återställas eller så går det att koppla om till individualiserade visningar. En detaljerad anvisning finns i den online-baserade driftsanvis- ningen under ”www.Bosch-eBike.com/nyon-manual”. Driftsläge ”Inställningar” Med detta driftsläge kan du fastställa cykeldatorns grundin- ställningar. Anvisning: Vissa grundinställningar kan bara ändras när Nyon sitter i hållaren 4. För att komma till menyn ”Inställningar” trycker du joysticken 1 nedåt i huvudmenyn tills ”Inställningar” visas. Tips: Om du trycker joysticken nedåt länge kommer du också till menyn ”Inställningar”. Du kan göra följande ändringar: – ”Anslutningar”: Du kan konfigurera Bluetooth®-inställ- ningar, skapa en ny Smartphone-anslutning, en WiFi- anslutning eller en hjärtfrekvensmätare. Om du aktiverar WiFi söker Nyon efter tillgängliga nätverk. De hittade nätverken listas. Välj önskat nätverk med Joysticken 1 och mata in lösenordet. – ”Karta & navigation” Här kan du konfigurera kartvis- ningen och starta en automatisk anpassning av visningen oberoende av den omgivande ljusstyrkan. – ”Min profil”: Här kan du visa den aktiva användaren. – ”Min eBike”: När Nyon är isatt kan du ändra hjulomkret- sen, som ställts in av tillverkaren med ±5 %. Cykeltillverkaren eller återförsäljaren kan basera ett visst antal cyklade kilometer och/eller en viss tidsperiod vid beräkningen av servicetidpunkten. Under ”Service” visas när det är dags för service. Under ”Växlingsrekommendation” kan du slå på och stänga av indikeringen för en växelrekommendation. Om din eBike är utrustad med ”eShift” kan du även konfi- gurera ditt eShift-system här (se ”eShift (tillval)”, sida Svenska–8). – ”Min Nyon”: Här kan du leta efter uppdateringar, konfigu- rera Home-knappen, ställa in räknarna, såsom trippmä- tare, förbrukade kalorier och genomsnittsvärden, automa- tiskt ”0”-ställa varje natt eller återställa Nyon till inställningarna vid leveransen. Under ”Autom. ljusstyrka” kan du låta displayens ljus- styrka anpassas automatiskt. För att kompensera för väderrelaterade ändringar kan du anpassa visat värde till faktiskt höjd under ”Altitudskorri- gering”. – ”Region & Språk”: Du kan visa hastighet och avstånd i kilometer eller miles, tiden i 12-timmars eller 24-timmars- format, välja tidszon och ställa in önskat språk. Den aktu- ella tiden övertas automatiskt från GPS-signalen. – I menypunkten ”Hjälp” hittar du ett urval av FAQ (vanliga frågor), kontaktinformationer, juridiska informationer och informationer om systemet och licenser.

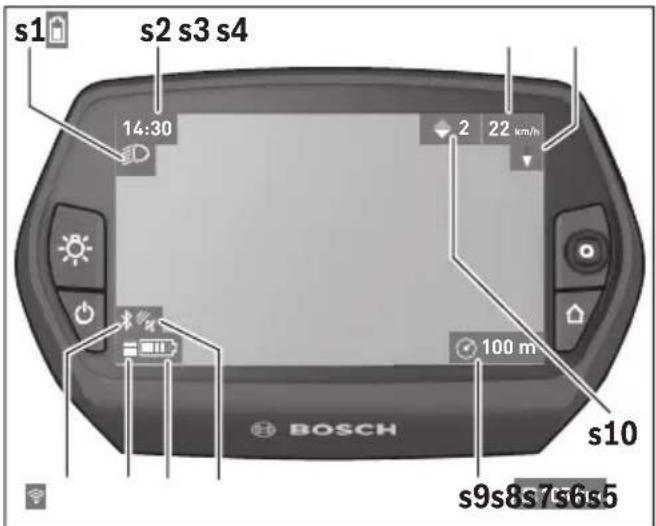

f3Svenska–7 1 270 020 XBN | (12.5.16) Bosch eBike Systems Statusvisningar Beroende på det visade driftsläget visas inte alltid alla status- visningar. Visningar, som redan visas på huvudbildskärmen visas inte igen. Indikeringarnas positioner kan variera. Om färddatorn tas ut ur sin hållare visas laddningsstatusen för färddatorns Nyon-batteri istället för indikationen för cykelbe- lysningen. s1 Visning cykelbelysning/Laddningsvisning Nyon-batteriet s2 Visning tid s3 Visning hastighet s4 Visning norr s5 Visning Bluetooth®/WiFi-anslutning s6 Visning assistansnivå s7 Laddningsstatus eBike-batteri s8 Visning GPS-signal s9 Visning zoomområde/kvarvarande räckvidd s10 Växelrekommendation Cykeldatorns energiförsörjning Om cykeldatorn sitter i hållaren 4, om ett tillräckligt laddat eBike-batteri har satts in i eBike och om eBike-systemet är till- slaget försörjs Nyon-batteriet av eBike-batteriet med energi. Om cykeldatorn tas ut ur hållaren 4 försörjs den med el från Nyon-batteriet. Om Nyon-batteriet är svagt visas ett varnings- meddelande på displayen. För att ladda Nyon-batteriet sätter du in cykeldatorn i hållaren

4. Observera att om eBike-batteriet inte laddas för tillfället

kan eBike-systemet stänga av sig automatiskt efter 10 minu- ter. I detta fall avbryts också laddningen av Nyon-batteriet. Cykeldatorn kan också laddas upp via USB-anslutningen. Öppna skyddslocket 9. Anslut USB-uttaget 8 till cykeldatorn via en micro USB-kabel till en vanlig i handeln förekommande laddare (ingår inte i den standardmässiga leveransen) eller USB-anslutningen på en dator (5 V laddningsspänning; max. 500 mA laddningsström). Anvisning: Om Nyon är avstängd under laddningen kan Nyon startas igen först då USB-kabeln har dragits ut (gäller endast 1 270 020 907). Om cykeldatorn tas ut ur hållaren 4 förblir funktionernas samtliga värden sparade och kan visas även i fortsättningen. Utan att Nyon-batteriet laddas igen kvarstår datum och tid maximalt i 6 månader. Efter återstart sätts nytt datum och ny tid efter att GPS-lokaliseringen utförts. Anvisning: För att uppnå en maximal livslängd på Nyon-bat- teriet bör Nyon-batteriet underhållsladdas var sjätte månad. Sätta/stänga av cykeldatorn För att sätta på cykeldatorn trycker du kort på till-/från-knap- pen 5. För att stänga av cykeldatorn trycker du på till-/från-knappen 5 under mer än 1 sekund. Utan knapptryckning övergår Nyon efter 5 minuter till energi- sparläget (bakgrundsbelysning släckt) och stänger av sig igen efter ytterligare 5 minuter. Nyon Reset Om Nyon mot förmodan inte längre går att manövrera kan Nyon återställas genom att samtidigt trycka på knapparna 1, 2, 5 och 6. Genomför endast återställningen om det är abso- lut nödvändigt, eftersom olika inställningar kan gå förlorade. Indikering av batteriets laddningstillstånd Batteriladdningsvisningen r10 (s7) visar eBike-batteriets laddning. Nyon-batteriets laddning kan läsas av på visningen s1. eBike-batteriets laddning kan också läsas av på LED:erna på eBike-batteriet som sådant. På displayen r10 motsvarar varje stapel i batterisymbolen en kapacitet på ungefär 20 %: Om cykeldatorn tas ut ur hållaren 4 sparas den senast visas batteriladdningsstatusen. 14:30 100 m 22 km/h 105 km

s10 eBike-batteriet är helt laddat. eBike-batteriet bör underhållsladdas. Kapaciteten för assistans av drivningen är förbru- kad och assistansen stängs av mjukt. Den kvarva- rande kapaciteten används för cykelbelysningen och cykeldatorn. eBike-batteriets kapacitet räcker under ytterligare cirka 2 timmar. Ytterligare förbrukare (t.ex. auto- matväxlar, laddning av externa enheter i USB-utta- get) berörs inte.

!Svenska–8 Bosch eBike Systems 1 270 020 XBN | (12.5.16) Inställning av assistansgrad På manöverenheten 10 går det att ställa in hur kraftig assis- tans eBike-drivningen skall ge vid trampningen. Stödnivån kan ändras när som helst, även under färden. Anvisning: På vissa utföranden kan den förinställda assistan- sen inte ändras. Det kan även hända att endast färre assis- tansfunktioner finns att tillgå än vad som här anges. Maximalt följande assistansgrader finns att tillgå: – ”OFF”: Motorassistansen är avstängd, eBike kan förflyttas genom att trampa, som med en vanlig cykel. Påskjutnings- hjälpen kan inte aktiveras på denna assistansnivå. – ”ECO”: aktiv hjälp vid maximal effektivitet, för maximal räckvidd – ”TOUR”: konstant hjälp, för långdistansturer – ”SPORT”: kraftig hjälp, för sportig cykling på bergig sträcka samt för stadstrafik – ”TURBO”: maximal assistans upp till hög pedalfrekvens, för sportig cykling För att öka assistansnivån trycker du på knappen ”+” 14 på manöverenheten tills den önskade assistansnivån visas på visningen r5. För att sänka trycker du på knappen ”–” 13. Den begärda motoreffekten visas på visningen r4. Den maxi- mala motoreffekten beror på den valda assistansnivån. Om färddatorn tas ut ur hållaren 4 sparas den senast visade assistansnivån. Visningen r4 av motoreffekten förblir tom. In-/urkoppling av ledhjälp Ledhjälpen kan underlätta elcykelns ledning. Hastigheten i denna funktion är beroende av ilagd växel och kan uppnå högst 6 km/h. Ju mindre ilagd växelläge är desto lägre är has- tigheten i funktionen ledhjälp (vid full effekt). Funktionen för ledhjälp får endast användas när elcy- keln leds. Om elcykelns hjul inte har kontakt med marken när ledhjälpen används finns risk för personskada. För att aktivera gångstödet, tryck på knappen ”WALK” på din cykeldator. Efter aktivering, tryck på knappen ”+” inom 3 sekunder och håll den intryckt. eBike-drivningen kopplas in. Gångstödet kopplas ur så snart som något av följande inträffar: – Knappen ”+” 14 släpps, – hjulen på eBike blockeras (t.ex. genom bromsning eller om du kör på ett hinder), – hastigheten överskrider 6 km/h. När du släpper knappen ”+” förblir gångstödet redo i ytterli- gare 3 sekunder. Tryck på knappen ”+” igen inom detta tids- intervall för att aktivera gångstödet på nytt. Anvisning: På vissa system kan gångstödet startas direkt genom ett tryck på ”WALK”-knappen. Anvisning: Påskjutningshjälpen kan inte aktiveras på assis- tansnivån ”OFF”. Tända/släcka cykelbelysning I det utförande i vilket cykelljuset matas av eBike-systemet kan fram- och bakljus tändas samtidigt via cykeldatorn med knappen 6. När ljuset är påslaget visas belysningssymbolen s1. Tändning och släckning av lamporna påverkar inte displayens bakgrundsbelysning. eShift (tillval) eShift är en anslutning av automatväxlingssystem till eBike- systemet. Inställningarna för funktionen ”eShift” kan du göra under ”Min eBike”. Växel eller trampfrekvens visas i drifts- läge ”Ride”,”Fitness” och ”Karta & navigation”. Om fältet inte visas informeras användaren om ändringarna med en anvisning på displayen. eShift-läget aktiveras genom att trycka länge på knappen ”Home” 12. Aktiveringen är endast möjlig via manöverenheten 10. ”eShift”-läget kan lämnas genom flera tryck på ”Home”-knappen. eShift med NuVinci H|Sync Via en fördefinierad bör-trampfrekvens läggs den optimala växeln (Gear) in för varje hastighet. I ett manuellt läge går det att välja mellan olika växlar (Gear). I läget ”Trampfrekvens” kan du öka resp. minska önskad trampfrekvens med knapparna ”–” resp.”+” på manöveren- heten. Om du håller knapparna ”–” resp.”+” intryckta ökar/ minskar du trampfrekvensen i steg om fem. Önskad tramp- frekvens visas på displayen. I läget ”Växelkontroll” kan du växla mellan flera olika definie- rade utväxlingar med knapparna ”–” resp.”+” på manöveren- heten. Ilagd växel visas på displayen. Under ”Växelkalibrering” kan du utföra en kalibrering av den steglösa växlingen.Följ därefter anvisningarna på displayen. Även under färd kan det inträffa fel som gör en kalibrering nödvändig. Aktivera kalibreringen även här och följ anvisning- arna på displayen. eShift med SRAM DD3 Pulse Navväxeln på SRAM DD3 Pulse arbetar hastighetsberoende. Oberoende av kedjeväxlingens ilagda växel läggs en av nav- växlingens tre växlar in. Även här kan man ändra växeln manuellt med knapparna ”–” resp. ”+”. Automatiskt läge aktiveras automatiskt om man trycker på ”–” när första växeln ligger i. Om du trycker på knapparna ”–” resp.”+” i automatiskt läge växlar du till manu- ellt läge. I automatiskt läge visas alltid en ”A” i växelindike- ringen. Om växlingen ändrar växel i automatiskt läge sker ingen övergående visning av växeln på displayen. Om du inte befinner dig i automatiskt läge så visas navväx- lingen för ilagd växel kort i displayen vid varje växling.Svenska–9 1 270 020 XBN | (12.5.16) Bosch eBike Systems Eftersom drivenheten identifierar växlingen och därför redu- cerar motorstödet under ett kort ögonblick går det också att växla under belastning eller i uppförsbackar. Om eBiken stoppas från en hastighet på mer än 10 km/h kan systemet växla tillbaka till en inställd ”Startväxel”. ”Start- växel” kan ställas in under ”Min eBike”> ”eShift (SRAM)”. eShift med Shimano Di2 Vid Shimano eShift växlar du med Shimanos styrspak. Växeln visas alltid i eShift-fältet. Endast då denna inte är syn- lig (t.ex. i Inställningar) visas växeln kort vid växling. Eftersom drivenheten identifierar växlingen och därför redu- cerar motorstödet under ett kort ögonblick går det också att växla under belastning eller i uppförsbackar. Om eBike stoppas från en hastighet på mer än 10 km/h kan systemet växlas tillbaka till en inställd ”Startväxel” automa- tiskt. ”Startväxel” kan ställas in under ”Min eBike”> ”eShift (Shimano)”. Indikering av felkod eBike-systemets komponenter kontrolleras ständigt. Om ett fel konstateras visas respektive felkod på cykeldatorn. Beroende på felets typ kopplas drivningen eventuellt automa- tiskt från. Fortsatt åkning utan hjälpmotor är alltid möjlig. Före långa turer ska elcykeln kontrolleras. Låt endast auktoriserade cykelverkstäder utföra repa- rationer. Kod Orsak Åtgärd

En eller flera knappar på cykeldatorn är blockerade. Kontrollera att knapparna inte råkat i kläm t.ex. till följd av smuts. Rengör i så fall knapparna.

Manöverenhetens kopplingsproblem Kontrollera anslutningarna och förbindelserna

En eller flera knappar är blockerade på manöverenheten. Kontrollera att knapparna inte råkat i kläm t.ex. till följd av smuts. Rengör i så fall knapparna.

Konfigurationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Drivenheten med anknytningsproblem Kontrollera anslutningarna och förbindelserna

Anslutningsproblem med eBike- batteriet Kontrollera anslutningarna och förbindelserna

Komponenterna har inbördes kommunikationsfel Kontrollera anslutningarna och förbindelserna

Internt tidsöverskridandefel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. I detta felläge går det inte att visa däckomkretsen eller anpassa den i grundinställningsmenyn.

Cykeldatorns interna batteri är tomt Ladda upp cykeldatorn (i hållaren eller via USB-anslutningen)

Versionsfel på programvaran Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Internt fel i drivenheten Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Internt SW-fel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Fel på USB-anslutningen Koppla från kabeln till USB-anslutningen cykeldatorn. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Internt fel på cykeldatorn Låt kontrollera cykeldatorn

Internt fel i drivenheten Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Fel på cykelbelysningen Kontrollera belysningen och tillhörande kabling. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Fel i hastighetssensorn Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.Svenska–10 Bosch eBike Systems 1 270 020 XBN | (12.5.16) 510 Internt sensorfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Internt fel i drivenheten Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Batterifel Stäng av eBike, ta ur eBike-batteriet och sätt in eBike-batteriet igen. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Konfigurationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Temperaturfel eBike befinner sig utanför det tillåtna temperaturområdet. Stäng av eBike-systemet för att låta drivenheten antingen svalna eller värmas upp till det tillåtna temperaturområdet. Starta om systemet på nytt. Om pro- blemet kvarstår, kontakta din Bosch eBike-återförsäljare.

En otillåten förbrukare har identifie- rats. Avlägsna förbrukaren. Starta om systemet på nytt. Om problemet kvar- står, kontakta din Bosch eBike-återförsäljare.

Versionsfel på programvaran Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Autenticeringsfel Stäng av eBike-systemet. Ta bort batteriet och sätt i det igen. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-åter- försäljare.

Inkompatibel komponent Använd en kompatibel display. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Konfigurationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 595, 596 Kommunikationsfel Kontrollera anslutningarna till växellådan och starta om systemet. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Internt batterifel under laddningspro- ceduren Koppla bort laddaren från batteriet. Starta om eBike-systemet på nytt. Anslut laddaren till batteriet. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Internt batterifel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Internt batterifel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Batteritemperaturfel eBike befinner sig utanför det tillåtna temperaturområdet. Stäng av eBike-systemet för att låta drivenheten antingen svalna eller värmas upp till det tillåtna temperaturområdet. Starta om systemet på nytt. Om pro- blemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Batteritemperaturfel under laddnings- proceduren Koppla bort laddaren från batteriet. Låt batteriet svalna. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Externt batterifel Kontrollera kablingen. Starta om systemet på nytt. Om problemet kvar- står, kontakta din Bosch eBike-återförsäljare.

Batterispänningsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Fel på laddaren Byt laddaren. Kontakta din Bosch eBike-återförsäljare.

Internt batterifel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare.

Flera batterifel Stäng av eBike-systemet. Ta bort batteriet och sätt i det igen. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-åter- försäljare. Kod Orsak ÅtgärdSvenska–11 1 270 020 XBN | (12.5.16) Bosch eBike Systems Energiförsörjning av externa enheter via USB-kontaktdonet Med hjälp av USB-anslutningen kan de flesta apparaterna dri- vas och laddas upp när såvida elförsörjningen sker via USB (t.ex. diverse mobiltelefoner). Förutsättningen för laddningen är att cykeldatorn och ett till- räckligt laddat batteri har satts i eBike. Öppna skyddsluckan 9 till USB-anslutningen på cykeldatorn. Anslut USB-anslutningen på den externa enheten via USB-ladd- ningskabeln Micro A – Micro B (kan erhållas hos din Bosch- eBike-återförsäljare) med USB-hylsan 8 på cykeldatorn. Efter att förbrukaren kopplats loss skall USB-anslutningen stängas noga igen med skyddshättan 9. En USB-anslutning är ingen vattentät stickanslutning. När du cyklar i regn får ingen extern enhet vara anslu- ten och USB-anslutningen skall vara helt stängd med skyddskåpan 9. Observera: Förbrukare, som är anslutna till Nyon kan påverka eBikes räckvidd. Anvisningar för åkning med elcykelsystemet Sköt elcykeln väl Beakta drifts- och förvaringstemperaturerna för eBike-kom- ponenterna. Skydda drivenheten, cykeldatorn och batteriet mot extrema temperaturer (t.ex. på grund av intensiv solin- strålning utan samtidig ventilation). Komponenterna (framför allt batteriet) kan skadas av höga temperaturer. Håll bildskärmen till din Nyon ren. Vid smuts kan det leda till felaktig ljusstyrkeidentifiering. I navigeringsläget kan dag-/ nattomkopplingen vara förfalskade. Genom ett abrupt skifte i omgivningsförhållandena kan det hända att rutan immar igen inifrån. Efter en kort stund sker en temperaturutjämning och imman försvinner igen. Underhåll och service Underhåll och rengöring Inga av komponenterna, inklusive drivenheten får doppas i vatten eller rengöras med tryckvatten. Vid rengöring av din cykeldator, använd en mjuk trasa som endast är fuktad med vatten. Använd inga rengöringsmedel. eBike-systemet ska genomgå teknisk kontroll minst en gång om året (bl.a. mekanik, uppdatering av systemprogramvaran). Cykeltillverkaren eller återförsäljaren kan fastställa service- tidpunkt baserat på ett visst antal cyklade kilometer och/eller en viss tidsperiod. I detta fall visas att det är dags för service i 4 sekunder varje gång cykeldatorn startas. För underhåll och reparation av elcykeln kontakta en auktori- serad cykelhandlare. Låt endast auktoriserade cykelverkstäder utföra repa- rationer. Kundtjänst och användarrådgivning Vid frågor beträffande elcykelsystemet och dess komponen- ter kontakta en auktoriserad cykelhandlare. För auktoriserade cykelhandlare kan du hitta kontaktadresser på internetsidan www.bosch-ebike.com Transport Om du tar med dig din eBike på utsidan av bilen, som t.ex. på ett takräcke för cyklar bör du ta av färddatorn och PowerPack för att undvika skador. Avfallshantering Drivenhet, cykeldator inkl. manöverenhet, batteri, hastighetssensor, tillbehör och förpackningar skall återvinnas på ett miljövänligt sätt. Släng inte elcykeln eller tillhörande komponenter i hushålls- avfall! Endast för EU-länder: Enligt europeiska direktivet 2012/19/EU måste obrukbara elapparater och enligt europeiska direktivet 2006/66/EG felaktiga eller förbru- kade batterier separat omhändertas och på mil- jövänligt sätt lämnas in för återvinning. Det batteri, som är integrerat i cykeldatorn får bara tas ut för att avfallshanteras. Genom att öppna kapslingsskalet kan cykeldatorn förstöras. Lämna ej funktionsdugliga batterier och cykeldatorer till en auktoriserad fackhandlare. Li-jon: Beakta anvisningarna i avsnittet ”Transport”, sida Svenska–11. Ändringar förbehålles. 656 Versionsfel på programvaran Kontakta din Bosch eBike-återförsäljare så att denne utför en SW-uppda- tering. 7xx Växellådsfel Beakta bruksanvisningen från tillverkaren av växlingssystemet. Ingen visning Internt fel på cykeldatorn Starta om eBike-systemet genom att stänga av det och sätta på det igen. Kod Orsak ÅtgärdNorsk–1 Bosch eBike Systems 1 270 020 XBN | (12.5.16) Sikkerhetsinformasjon Generelle sikkerhetsinformasjoner Les alle sikkerhetsinstruksene og anvisnin- gene. Hvis sikkerhetsinstruksene og anvisnin- gene ikke følges, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstruksene og anvisningene for fremtidig bruk. Begrepet «batteri» brukes i denne brukerhåndboken om stan- dardbatterier (batterier med holder på sykkelrammen) og las- testativbatterier (batterier med holder på lastestativet), uav- hengig av formen på batteriet. Du må ikke la deg forstyrre av visningene på kjørecom- puteren. Det kan oppstå farlige situasjoner hvis du ikke til enhver tid følger med på trafikken. Hvis du i tillegg til å endre fremdriftshjelpen ønsker å foreta inntasting på kjø- recomputeren, må du stoppe før du gjør dette. Rådfør deg med lege om hvilken belastning du tåler, før du starter et treningsprogram. På den måten unngår du overbelastning. Når du bruker pulsmåler, kan hjertefrekvensen som vi- ses, påvirkes av elektromagnetiske forstyrrelser. Den viste hjertefrekvensen må bare brukes som en referanse. Vi frasier oss ethvert ansvar for følger av feilvisning av hjer- tefrekvens. Du må ikke åpne Nyon. Nyon kan bli ødelagt hvis den åpnes, og garantien vil da opphøre. Du må ikke bruke kjørecomputeren som håndtak. Hvis du løfter elsykkelen ved å holde i kjørecomputeren, kan kjørecomputeren skades permanent. Nyon er ikke et medisinteknisk produkt. Verdiene som vises i driftsmodusen «Fitness» kan avvike fra de faktiske verdiene. Bruk kjørecomputeren Nyon bare med den tilhørende betjeningsenheten med joystick. Joysticken på betje- ningsenheten har de samme funksjonene som joysticken på selve kjørecomputeren. Følg sikkerhetsanvisningene og instruksjonene i alle bruksanvisningene for eBike-systemet og brukerhånd- boken for din eBike. Sikkerhetsanvisninger for bruk av navigasjon Ikke planlegg ruter mens du sykler. Stopp sykkelen når du skal angi et nytt mål. Det kan oppstå farlige situasjo- ner hvis du ikke til enhver tid følger med på trafikken. Avbryt ruten hvis navigasjonen foreslår en vei som er risikabel eller farlig sett i forhold til dine ferdigheter. Be navigasjonssystemet foreslå en alternativ rute. Respekter alle trafikkskilt, selv om de ikke er i samsvar med navigasjonsanvisningene. Navigasjonssystemet kan ikke ta hensyn til veiarbeid og tidsbegrensede omkjøringer. Du må ikke bruke navigasjonen i sikkerhetskritiske eller uklare situasjoner (veisperringer, omkjøring osv.). Sørg for at du alltid har med deg kart og kommunikasjonsmidler. Produkt- og ytelsesbeskrivelse Formålsmessig bruk Kjørecomputeren Nyon er beregnet for styring av et Bosch eBike-system og visning av kjøredata. Nyon egner seg ikke for navigasjon uten sykkel (gåturer eller bilkjøring). Illustrerte komponenter Nummereringen av de avbildede komponentene er basert på illustrasjonene på grafikksiden i begynnelsen av bruksanvis- ningen. Alle illustrasjoner av sykkeldeler med unntak av drivenhet, kjørecomputer med betjeningsenhet, hastighetssensor og til- hørende fester, er skjematiske, og kan avvike fra din eBike. 1 Joystick 2 Knappen «Home» 3 Kjørecomputer 4 Holder for kjørecomputer 5 Av/på-knapp for kjørecomputer 6 Knapp for lys på sykkel 7 Lysstyrkesensor 8 USB-kontakt 9 Beskyttelseshette for USB-kontakten 10 Betjeningsenhet 11 Joystick på betjeningsenheten 12 Knappen «Home» på betjeningsenheten 13 Knapp for reduksjon av fremdriftshjelpen 14 Knapp for økning av fremdriftshjelpen 15 Knapp for igangkjøringshjelp/skyvehjelp «WALK» 16 Låsing av kjørecomputeren 17 Blokkeringsskrue for kjørecomputeren USB-ladekabel (Micro A–Micro B)*
