BRUKSANVISNING Purion BUI215 BOSCH

Kommunikationsfejl Genstart systemet. Hvis problemet fortsætter, skal du kontakte Bosch eBike-forhandleren. 889 Intern ABS-fejl Kontakt Bosch eBike-forhandleren. 890 ABS-kontrollampe er defekt eller mangler; ABS er muligvis uden funktion. Kontakt Bosch eBike-forhandleren. Ingen visning Intern fejl i cykelcomputeren Genstart dit eBike-system ved at slukke og tænde igen. Vedligeholdelse og service Vedligeholdelse og rengøring Alle komponenter inklusive drivenheden må ikke dyppes i vand eller rengøres med vand under tryk. Brug en blød klud, der kun er fugtet med vand, til rengøring af din cykelcomputer. Brug ikke rengøringsmiddel. Få udført en teknisk kontrol af dit eBike-system mindst en gang årligt (bl.a. mekanik, systemsoftwarens aktualitet). Desuden kan cykelproducenten eller cykelhandleren lagre et antal kørte kilometer i systemet med henblik på serviceter- minen. I så fald vil cykelcomputeren angive den forfaldne servicetermin med visningen (f) . Ved behov for service eller reparation af eBiken bedes du kontakte en autoriseret cykelhandler. Kundeservice og anvendelsesrådgivning Ved alle spørgsmål til eBike-systemet og dets komponenter bedes du kontakte en autoriseret cykelhandler. Kontaktdata for autoriserede cykelhandlere finder du på hjemmesiden www.bosch-ebike.com. Bortskaffelse Drivenhed, cykelcomputer inkl. betjeningsen- hed, akku, hastighedssensor, tilbehør og em- ballage skal indsamles og genbruges iht. gæl- dende miljøforskrifter. Smid ikke eBikes og deres komponenter ud sammen med husholdningsaffaldet! Iht. det europæiske direktiv 2012/19/EU skal kasseret el-værktøj og iht. det europæiske direktiv 2006/66/EF skal de- fekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøfor- skrifter. Kasserede Bosch eBike-komponenter bedes afleveret hos en autoriseret cykelhandler. Ret til ændringer forbeholdes. Bosch eBike Systems 1 207 020 XBP | (11.03.2020)Dansk – 8 1 207 020 XBP | (11.03.2020) Bosch eBike SystemsSvensk – 1 Säkerhetsanvisningar Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara alla säkerhetsanvisningar och anvisningar. Begreppet Batteri, som används i denna bruksanvisning avser alla original Bosch eBike-batterier. u Låt dig inte distraheras av cykeldatorn. Om du inte uteslutande koncentrerar dig på trafiken riskerar du att bli inblandad i en olycka. Om du vill göra inmatningar i din färddator utöver att skifta assistansnivå bör du stanna och mata in önskade data. u Läs och beakta säkerhetsanvisningarna och anvisningar i alla bruksanvisningarna för eBike- systemet samt i bruksanvisningen för din eBike. u Ställ in displayens ljusstyrka så att du tydligt kan se viktig information, som hastighet eller varningssymboler. En display med felaktigt inställd ljusstyrka kan leda till farliga situationer. Produkt- och prestandabeskrivning Ändamålsenlig användning Cykeldatorn Purion är avsedd för styrning av ett Bosch eBike-system och för visning av färddata. Utöver de här beskrivna funktionerna kan det när som helst hända att det görs programvaruändringar för att rätta fel eller ändra funktionerna. Illustrerade komponenter Numreringen av de avbildade komponenterna refererar till bilderna i början av bruksanvisningen. Vissa avbildningar i denna bruksanvisning kan, beroende på utrustningen på din eBike, avvika något från de faktiska förhållandena. (1) På-/av-knapp cykeldator (2) Knapp påskjutningshjälp WALK (3) Fästskruv cykeldator (4) Hållare cykeldator (5) Knapp minska assistans – (6) Knapp öka assistans + (7) Display (8) USB-uttagets skyddskåpa (9) USB-diagnosuttag (endast i underhållssyfte) (10) Batterifackets lock Visningselement cykeldator (a) Hastighetsmätare (b) Visning enhet km/h (c) Visning enhet mph (d) Visning total distans TOTAL (e) Visning räckvidd RANGE (f) Visning service (g) Indikering batteristatus (h) Visning belysning (i) Visning assistansnivå/värdevisning (j) Visning sträcka TRIP Tekniska data Cykeldator Purion Produktkod BUI215 Batterier

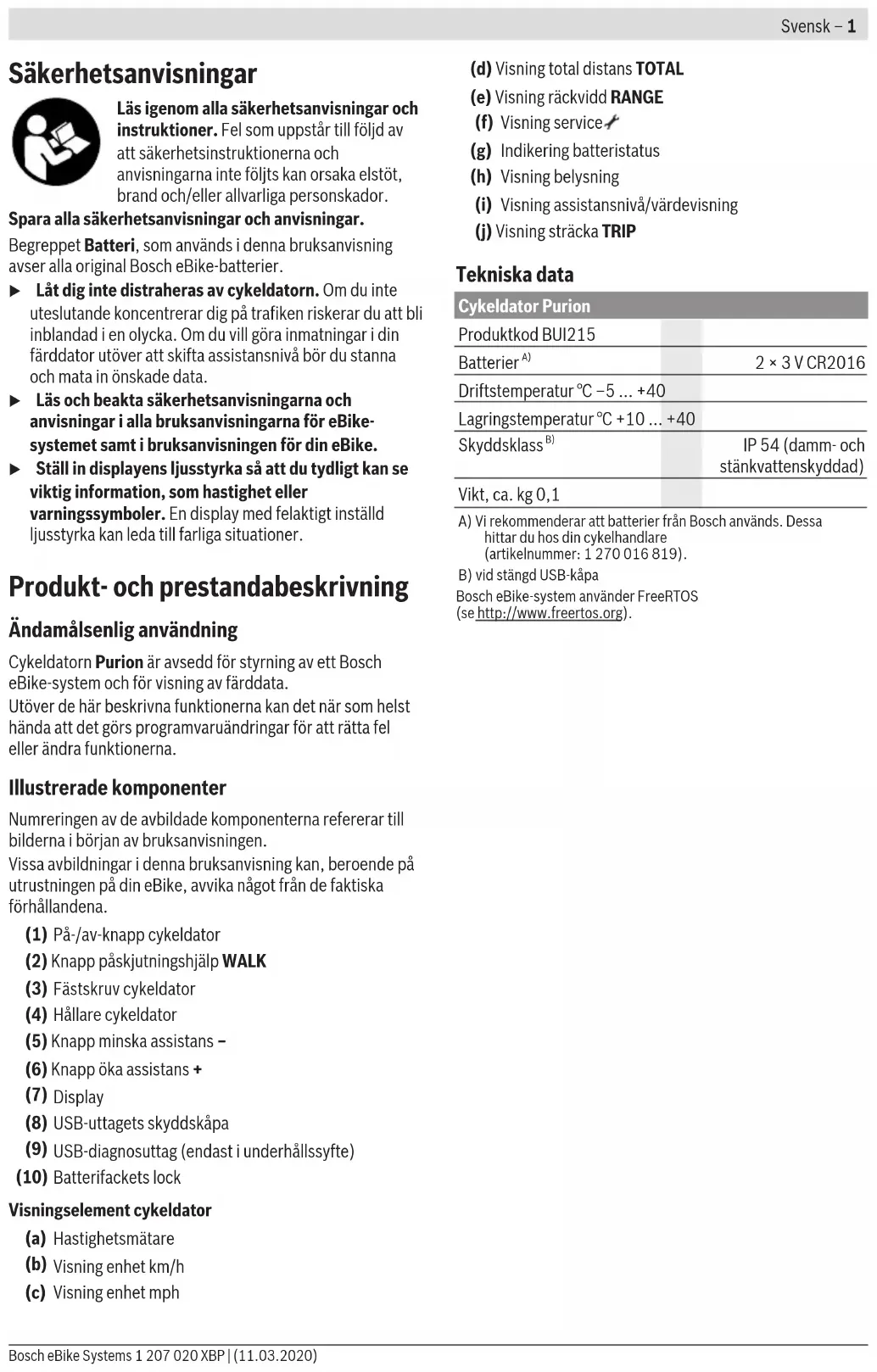

IP 54 (damm- och stänkvattenskyddad) Vikt, ca. kg 0,1 A) Vi rekommenderar att batterier från Bosch används. Dessa hittar du hos din cykelhandlare (artikelnummer: 1 270 016 819). B) vid stängd USB-kåpa Bosch eBike-system använder FreeRTOS (sehttp://www.freertos.org). Bosch eBike Systems 1 207 020 XBP | (11.03.2020)Svensk – 2 Drift Symboler och deras betydelse Symbol Förklaring Kort knapptryck (mindre än 1 sekund) Medellångt knapptryck (mellan 1 sekund och 2,5 sekunder) Långt knapptryck (längre än 2,5 sekunder) Driftstart Förutsättningar eBike-systemet kan bara aktiveras när följande förutsättningar har uppfyllts: – Ett tillräckligt laddat batteri har satts i (se batteriets bruksanvisning). – Hastighetssensorn är korrekt ansluten (se drivenhetens bruksanvisning). Sätta på/stänga av eBike-systemet För att sätta på eBike-systemet har du följande möjligheter: – Tryck på på-/av-knappen (1) på cykeldatorn medan e- Bike-batteriet är anslutet. – Tryck på på-/av-knappen på eBike-batteriet (se batteriets bruksanvisning). Drivningen aktiveras så snart du trampar på pedalerna (utom vid funktion gångstöd eller på assistansnivån OFF). Motoreffekten beror på den inställda assistansnivån på cykeldatorn. Så snart du slutar med att trampa på pedalerna i normal drift eller så snart du uppnått en hastighet på 25/45km/h stängs eBike-drivningens assistans av. Drivningen aktiveras automatiskt så snart du trampar på pedalerna och hastigheten ligger under 25/45km/h. För att stänga av eBike-systemet har du följande möjligheter: – Tryck på på-/av-knappen (1) på cykeldatorn. – Stäng av eBike-batteriet med på-/av-knappen (cykeltillverkarspecifika lösningar finns där på-/av- knappen inte är tillgänglig; se tillverkarens bruksanvisning). Efter avstängning slås systemet av. Det tar ca. 3sek. En omedelbar återstart är möjlig först när systemet är avstängt. Om eBike inte förflyttas under cirka 10 minuter och om ingen knapp trycks på cykeldatorn stänger eBike-systemet av sig automatiskt av energisparskäl. Anmärkning: Stäng alltid av eBike-systemet när du ställer ifrån dig eBike. Anmärkning: Om batterierna i cykeldatorn är tomma kan du ändå starta din eBike på cykelbatteriet. Vi rekommenderar trots detta att du byter de interna batterierna så snart som möjligt för att undvika skador. Cykeldatorns energiförsörjning Cykeldatorn försörjs med spänning från två CR2016- knappcellsbatterier. Byta batterier (se bild A) Om cykeldatorn visar LOW BAT på displayen, ta av cykeldatorn från styret genom att skruva ur fästskruven(3). Öppna batterifacket(10) med ett passande mynt, ta ut de förbrukade batterierna och sätt in nya batterier av typenCR2016. Batterierna som rekommenderas av Bosch hittar du hos din cykelhandlare. Var uppmärksam på att polariteten blir rätt när du sätter in batterierna. Stäng batterifacket igen och sätt fast cykeldatorn med skruven(3) på styret på din eBike. In- och urkoppling av påskjutningshjälp Påskjutningshjälpen kan underlätta påskjutningen av eBike. Hastigheten i denna funktion är beroende av ilagd växel och kan uppnå högst 6km/h. Ju lägre ilagd växel är desto lägre är hastigheten i funktionen ledhjälp (vid full effekt). u Funktionen Påskjutningshjälp får endast användas när du skjuter på eBike. Om hjulen på eBike inte har någon markkontakt då påskjutningshjälpen används finns det risk för personskador. För att aktivera påskjutningshjälpen, tryck på knappen WALK på din cykeldator. Efter aktiveringen, tryck inom 3sekunder på knappen + och håll den intryckt. eBike- drivningen startas. Anmärkning: Påskjutningshjälpen kan inte aktiveras på stödnivån OFF. Gångstödet kopplas ur så snart som något av följande inträffar: – Släpp knappen +, – eBike-systemets hjul blockeras (t.ex. genom att bromsa eller stöta emot ett hinder), – hastigheten överskrider 6km/h. Påskjutningshjälpens funktionssätt omfattas av landsspecifika bestämmelser och kan därför avvika från den ovan nämnda beskrivningen eller vara avaktiverade. Ställa in assistansnivå På cykeldatorn kan du ställa in hur mycket stöd eBike- drivningen skall ge när du trampar. Assistansnivån kan ändras när som helst, även under färd. Anmärkning: Vid enskilda utföranden kan det hända att stödnivån är förinställd och inte kan ändras. Det kan också hända att det finns färre stödnivåer till förfogande än vad som anges här. Följande assistansnivåer står maximalt till förfogande: – OFF: Motorassistansen är avstängd, eBike kan förflyttas genom att trampa, som med en vanlig cykel. Påskjutningshjälpen kan inte aktiveras på denna stödnivå. – ECO: Aktivt stöd vid maximal effektivitet för maximal räckvidd – TOUR: Konstant stöd vid färder med stor räckvidd 1 207 020 XBP | (11.03.2020) Bosch eBike SystemsSvensk – 3 – SPORT/eMTB: SPORT: kraftfullt stöd för sportig körning på bergiga sträckor samt för stadstrafik eMTB: optimalt stöd i varje terräng, sportig körning, förbättrad dynamik, maximal prestanda (eMTB endast tillgänglig i kombination med drivenheterna BDU250P CX, BDU365, BDU450 CX och BDU480 CX. Eventuellt krävs en prodramvaruuppdatering.) – TURBO: maximalt stöd upp till höga trampfrekvenser, för sportig cykling För att öka assistansnivån trycker du kort på knappen+ (6) på cykeldatorn och så ofta tills den önskade stödnivån visas på visningen (i). För att sänka trycker du kort på knappen– (5). Om TRIP, TOTAL eller RANGE har ställts in på visningen visas den valda assistansnivån endast kort (1 sekund) på visningen. Tända/släcka cykelbelysning I utförandet där lampan försörjs av eBike-systemet kan vid ett medellångt tryck påknappen + fram- och bakljus tändas samtidigt. För att stänga av cykelbelysningen, tryck länge på knappen +. När ljuset är påslaget visas belysningssymbolen (h). Kontrollera att din cykelbelysning fungerar korrekt varje gång du ska cykla. Cykeldatorn sparar ljusstatus och aktiverar ljuset efter en omstart, beroende på den sparade statusen. Tändning och släckning av lamporna påverkar inte displayens bakgrundsbelysning. Bosch eBike Systems 1 207 020 XBP | (11.03.2020)Svensk – 4 Visningar och inställningar av cykeldatorn Indikering batteristatus Batteriladdningssymbolen (g) visar laddningsstatus för eBikebatteriet. eBike-batteriets laddning kan också läsas av på LED:erna på själva batteriet. På visningen (g) motsvarar varje stapel i batterisymbolen cirka 20% kapacitet: eBike-batteriet är helt laddat. eBike-batteriet bör underhållsladdas. Laddindikeringdslysdioderna på batteriet slocknar. Kapaciteten för assistans av drivningen är förbrukad och assistansen stängs av mjukt. Resterande kapacitet används för belysningen, skärmen blinkar. eBike-batteriets kapacitet räcker för ytterligare cirka 2 timmars cykelbelysning. Hastighets- och avståndsvisningar På hastighetsmätarvisningen (a) visas alltid den aktuella hastigheten. På visningen (i) visas som standard alltid den senaste inställningen. Genom att upprepade gånger trycka medellänge på knappen– visas efter varandra färdsträckan TRIP, totalt antal cyklade kilometer TOTAL och batteriets räckvidd RANGE. Genom att kort trycka på knappen– minskas assistansnivån!) För att återställa färdsträckan TRIP väljer du färdsträcka TRIP och trycker samtidigt länge på knapparna + och –. Först visas RESET på skärmen. Om du fortsätter att trycka på båda knapparna ställs färdsträckan TRIP till 0. För att återställa räckvidden RANGE väljer du räckvidd RANGE och trycker samtidigt länge på knapparna + och –. Först visas RESET på skärmen. Om du fortsätter att trycka på båda knapparna ställs färdsträckan TRIP till 0. Du kan ställa om visade värden från kilometer till miles genom att hålla knappen – intryckt och kort trycka på på-/av-knappen (1). För underhållsändamål går det att läsa av de olika delsystemens versionsstatus och deras typdelnummer, i den mån delsystemen lämnar ifrån sig dessa informationer (beroende på delsystem). När systemet är avstängt, tryck samtidigt på knapparna– och + och bekräfta därefter med på-/av-knappen(1). USB-uttaget är reserverat för anslutning av diagnossystem. USB-uttaget har ingen annan funktion. u USB-anslutningen måste alltid vara helt förslutet med skyddet (8). Åtgärd Knappar Varaktighet Starta cykeldatorn Stäng av cykeldatorn Åtgärd Knappar Varaktighet Öka assistans

Släcka cykelbelysningen

Återställa färdsträckan

Aktivera påskjutningshjälp Utföra påskjutningshjälp WALK

Ställ om från kilometer till miles

Begär versionsstatus  A)B)

Ställa in bildskärmens ljusstyrka

A) eBike-systemet måste vara avstängt. B) Informationen visas som löpande text. C) Bildskärmen skall vara avstängd. 1 207 020 XBP | (11.03.2020) Bosch eBike SystemsSvensk – 5 Visning felkod eBike-systemets komponenter kontrolleras ständigt automatiskt. Om ett fel konstateras visas respektive felkod på cykeldatorn. Beroende på typ av fel stängs i förekommande fall även drivningen av. De går dock att fortsätta cykla utan hjälp av drivningen. Innan du ger dig ut på en ny tur bör du dock kontrollera eBike. u Låt endast auktoriserade cykelverkstäder utföra reparationer. Kod Orsak Åtgärd 410 En eller flera knappar på cykeldatorn är blockerade. Kontrollera om knappar har fastnat t.ex. på grund av att smuts trängt in. Rengör knapparna vid behov. 414 Anslutningsproblem med manöverenheten Låt kontrollera anslutningar och förbindelser 418 En eller flera knappar på manöverenheten är blockerade. Kontrollera om knappar har fastnat t.ex. på grund av att smuts trängt in. Rengör knapparna vid behov. 419 Konfigurationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 422 Anslutningsproblem hos drivenheten Låt kontrollera anslutningar och förbindelser 423 Anslutningsproblem med eBike-batteriet Låt kontrollera anslutningar och förbindelser 424 Inbördes kommunikationsfel mellan komponenterna Låt kontrollera anslutningar och förbindelser 426 Internt tidsöverskridandefel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. Vid denna felstatus är det inte möjligt att visa eller anpassa däckomkretsen. 430 Cykeldatorns interna batteri är tomt (gäller ej BUI350) Ladda upp cykeldatorn (i hållaren eller via USB-anslutningen) 431 Versionsfel på programvaran Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 440 Internt fel hos drivenheten Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 450 Internt programfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 460 Fel på USB-anslutningen Koppla från kabeln till USB-anslutningen cykeldatorn. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 490 Internt fel på cykeldatorn Låt kontrollera cykeldatorn 500 Internt fel hos drivenheten Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 502 Fel på cykelbelysningen Kontrollera belysningen och tillhörande kablar. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike- återförsäljare. 503 Fel på hastighetssensorn Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 504 Manipulering av hastighetssignalen har identifierats. Kontrollera och ställ eventuellt in ekermagnetens position. Kontrollera med avseende på manipulation (tuning). Drivningens stöd minskas. 510 Internt sensorfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 511 Internt fel hos drivenheten Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 530 Batterifel Stäng av eBike, ta ur eBike-batteriet och sätt in eBike-batteriet igen. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 531 Konfigurationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. Bosch eBike Systems 1 207 020 XBP | (11.03.2020)Svensk – 6 Kod Orsak Åtgärd 540 Temperaturfel eBike befinner sig utanför det tillåtna temperaturområdet. Stäng av eBike-systemet för att låta drivenheten antingen svalna eller värmas upp till det tillåtna temperaturområdet. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike- återförsäljare. 550 En otillåten förbrukare har identifierats. Avlägsna förbrukaren. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 580 Versionsfel på programvaran Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 591 Autentiseringsfel Stäng av eBike-systemet. Ta bort batteriet och sätt i det igen. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 592 Inkompatibel komponent Använd en kompatibel display. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 593 Konfigurationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 595, 596 Kommunikationsfel Kontrollera anslutningarna till växellådan och starta om systemet. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 602 Internt batterifel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 603 Internt batterifel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 605 Batteritemperaturfel Batteriet befinner sig utanför tillåtet temperaturområde. Stäng av eBike-systemet för att låta batteriet antingen svalna eller värmas upp till det tillåtna temperaturområdet. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike- återförsäljare. 606 Externt batterifel Kontrollera kablarna. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 610 Batterispänningsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 620 Fel på laddaren Byt laddaren. Kontakta din Bosch eBike-återförsäljare. 640 Internt batterifel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 655 Flera batterifel Stäng av eBike-systemet. Ta bort batteriet och sätt i det igen. Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 656 Versionsfel på programvaran Kontakta din Bosch eBike-återförsäljare så att denne kan genomföra en programuppdatering. 7xx Fel hos extern komponent Beakta uppgifterna i bruksanvisningen från respektive tillverkare. 800 Internt ABS-fel Kontakta din Bosch eBike-återförsäljare. 810 Osannolika signaler på hjulhastighets- sensorn Kontakta din Bosch eBike-återförsäljare. 820 Fel på ledning till den främre hjulhastighetssensorn Kontakta din Bosch eBike-återförsäljare. 821 ... 826 Osannolika signaler på den främre hjulhastighets-sensorn Sensorplattan kanske saknas eller är defekt eller felaktigt monterad, stor skillnad i hjuldiameter mellan framhjul och Starta om systemet och provkör i minst 2 minuter. ABS- kontrollampan ska slockna. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 1 207 020 XBP | (11.03.2020) Bosch eBike SystemsSvensk – 7 Kod Orsak Åtgärd bakhjul, extremkörning som körning på bara bakhjulet 830 Fel på ledning till den bakre hjulhastighetssensorn Kontakta din Bosch eBike-återförsäljare.

Osannolika signaler på den bakre hjulhastighets-sensorn Sensorplattan kanske saknas eller är defekt eller felaktigt monterad, stor skillnad i hjuldiameter mellan framhjul och bakhjul, extremkörning som körning på bara bakhjulet Starta om systemet och provkör i minst 2 minuter. ABS- kontrollampan ska slockna. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 840 Internt ABS-fel Kontakta din Bosch eBike-återförsäljare. 850 Internt ABS-fel Kontakta din Bosch eBike-återförsäljare. 860, 861 Fel på spänningsförsörjningen Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 870, 871

Kommunikationsfel Starta om systemet på nytt. Om problemet kvarstår, kontakta din Bosch eBike-återförsäljare. 889 Internt ABS-fel Kontakta din Bosch eBike-återförsäljare. 890 ABS-kontrollampan är defekt eller saknas, möjlig felfunktion hos ABS. Kontakta din Bosch eBike-återförsäljare. Ingen indikering Internt fel på cykeldatorn Starta om eBike-systemet genom att stänga av det och sätta på det igen. Underhåll och service Underhåll och rengöring Inga av komponenterna, inklusive drivenheten får doppas i vatten eller rengöras med tryckvatten. Vid rengöring av din cykeldator, använd en mjuk trasa som endast är fuktad med vatten. Använd inga rengöringsmedel. eBike-systemet ska genomgå teknisk kontroll minst en gång om året (bl.a. mekanik, uppdatering av systemprogramvaran). Dessutom kan cykeltillverkaren eller återförsäljaren lägga in ett datum för service i systemet. I detta fall visar cykeldatorn när det är dags för service med visningen (f) . För service eller reparationer på eBike vänder du dig till en auktoriserad fackhandlare. Kundtjänst och applikationsrådgivning Vid alla frågor om eBike-systemet och dess komponenter vänder du dig till en auktoriserad fackhandlare. Kontaktdata till auktoriserade cykelhandlare hittar du på internetsidan www.bosch-ebike.com. Avfallshantering Drivenhet, cykeldator inkl. manöverenhet, batteri, hastighetssensor, tillbehör och förpackningar skall återvinnas på ett miljövänligt sätt. Släng inte eBikes och dess komponenter i hushållsavfallet! Enligt det europeiska direktivet 2012/19/EU skall obrukbara elektriska apparater och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering. Lämna ej funktionsdugliga batterier och cykeldatorer till en auktoriserad cykelhandlare. Ändringar förbehålles. Bosch eBike Systems 1 207 020 XBP | (11.03.2020)Svensk – 8 1 207 020 XBP | (11.03.2020) Bosch eBike SystemsNorsk – 1 Sikkerhetsanvisninger Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstruksene og anvisningene for fremtidig bruk. Begrepet batteri som brukes i denne bruksanvisningen, refererer til alle originale Bosch eBike-batterier. u Du må ikke la deg forstyrre av visningene på kjørecomputeren. Det kan oppstå farlige situasjoner hvis du ikke til enhver tid følger med på trafikken. Hvis du i tillegg til å endre fremdriftshjelpen ønsker å foreta inntasting på kjørecomputeren, må du stoppe før du gjør dette. u Følg sikkerhetsanvisningene og instruksjonene i alle bruksanvisningene for eBike-systemet og brukerhåndboken for din eBike. u Still inn displaylysstyrken slik at du kan oppfatte viktig informasjon eller varselsymboler. Feil innstilling av displaylysstyrken kan føre til farlige situasjoner. Produktbeskrivelse og ytelsesspesifikasjoner Forskriftsmessig bruk Kjørecomputeren Purion er beregnet for styring av et Bosch eBike-system og visning av kjøredata. I tillegg til funksjonene som vises her, kan det når som helst lanseres programvareendringer for feilretting og funksjonsendringer. Illustrerte komponenter Nummereringen av de avbildede komponentene er basert på illustrasjonene på grafikksiden i begynnelsen av bruksanvisningen. Enkelte illustrasjoner i denne bruksanvisningen kan avvike fra de faktiske forholdene, avhengig av utstyret på din eBike. (1) Av/på-knapp for kjørecomputer (2) Knapp for skyvehjelp WALK (3) Festeskrue for kjørecomputer (4) Holder for kjørecomputer (5) Knapp for reduksjon av fremdriftshjelp – (6) Knapp for økning av fremdriftshjelp + (7) Display (8) Beskyttelsesdeksel for USB-kontakt (9) USB-diagnosekontakt (bare for vedlikehold) (10) Deksel for batterirom Visningselementer på kjørecomputeren (a) Speedometervisning (b) Visning i enhet km/h (c) Visning i enhet mph (d) Visning av totaldistanse TOTAL (e) Visning av rekkevidde RANGE (f) Servicepåminnelse (g) Indikator for batteriladenivå (h) Indikator for lys (i) Visning av fremdriftshjelp/verdivisning (j) Strekningsvisning TRIP Tekniske data Kjørecomputer Purion Produktkode BUI215 Batterier
