| Τύπος προϊόντος | Μετρητής για σύστημα eBike Bosch |
| Μάρκα | Bosch |
| Μοντέλο | Purion BUI215 |
| Τροφοδοσία | 2 μπαταρίες κουμπιού CR2016 (3 V η καθεμία) |
| Βάρος (περίπου) | 0,1 kg |
| Δείκτης προστασίας | IP54 (προστασία από σκόνη και πιτσιλιές νερού) όταν το κάλυμμα USB είναι κλειστό |
| Θερμοκρασία λειτουργίας | -5 έως +40 °C |
| Θερμοκρασία αποθήκευσης | +10 έως +40 °C |
| Οθόνη | Οθόνη με ταχύμετρο, συνολική απόσταση (TOTAL), απόσταση διαδρομής (TRIP), αυτονομία (RANGE), επίπεδο φόρτισης μπαταρίας, επίπεδο υποβοήθησης, φωτισμός |
| Επίπεδα υποβοήθησης | OFF, ECO, TOUR, SPORT/eMTB, TURBO |
| Πρόσθετες λειτουργίες | Υποβοήθηση ώθησης (WALK), έλεγχος φωτισμού, ρύθμιση φωτεινότητας, εμφάνιση κωδικών σφάλματος |
| Συνδεσιμότητα | Υποδοχή USB διάγνωσης (για συντήρηση) |
| Κωδικός προϊόντος | BUI215 |
| Συνιστώμενα ανταλλακτικά | Μπαταρίες Bosch CR2016 (αριθμ. αναφ. 1 270 016 819) |
| Συντήρηση και καθαρισμός | Καθαρίζετε με ένα μαλακό πανάκι ελαφρώς υγρό, χωρίς καθαριστικό προϊόν· μην το βυθίζετε ούτε χρησιμοποιείτε πλυντήριο υψηλής πίεσης |
| Δυνατότητα επισκευής | Αναθέστε τις επισκευές σε εξουσιοδοτημένο αντιπρόσωπο Bosch |
| Οδηγίες ασφαλείας | Μην αποσπάστε την προσοχή σας από την οθόνη· σταματήστε το ποδήλατο για να αλλάξετε ρυθμίσεις· τηρείτε τις οδηγίες χρήσης του συστήματος eBike |
Συχνές ερωτήσεις - Purion BUI215 BOSCH
Ερωτήσεις χρηστών για Purion BUI215 BOSCH
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το μετρητής σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας Purion BUI215 - BOSCH και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. Purion BUI215 της μάρκας BOSCH.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Purion BUI215 BOSCH

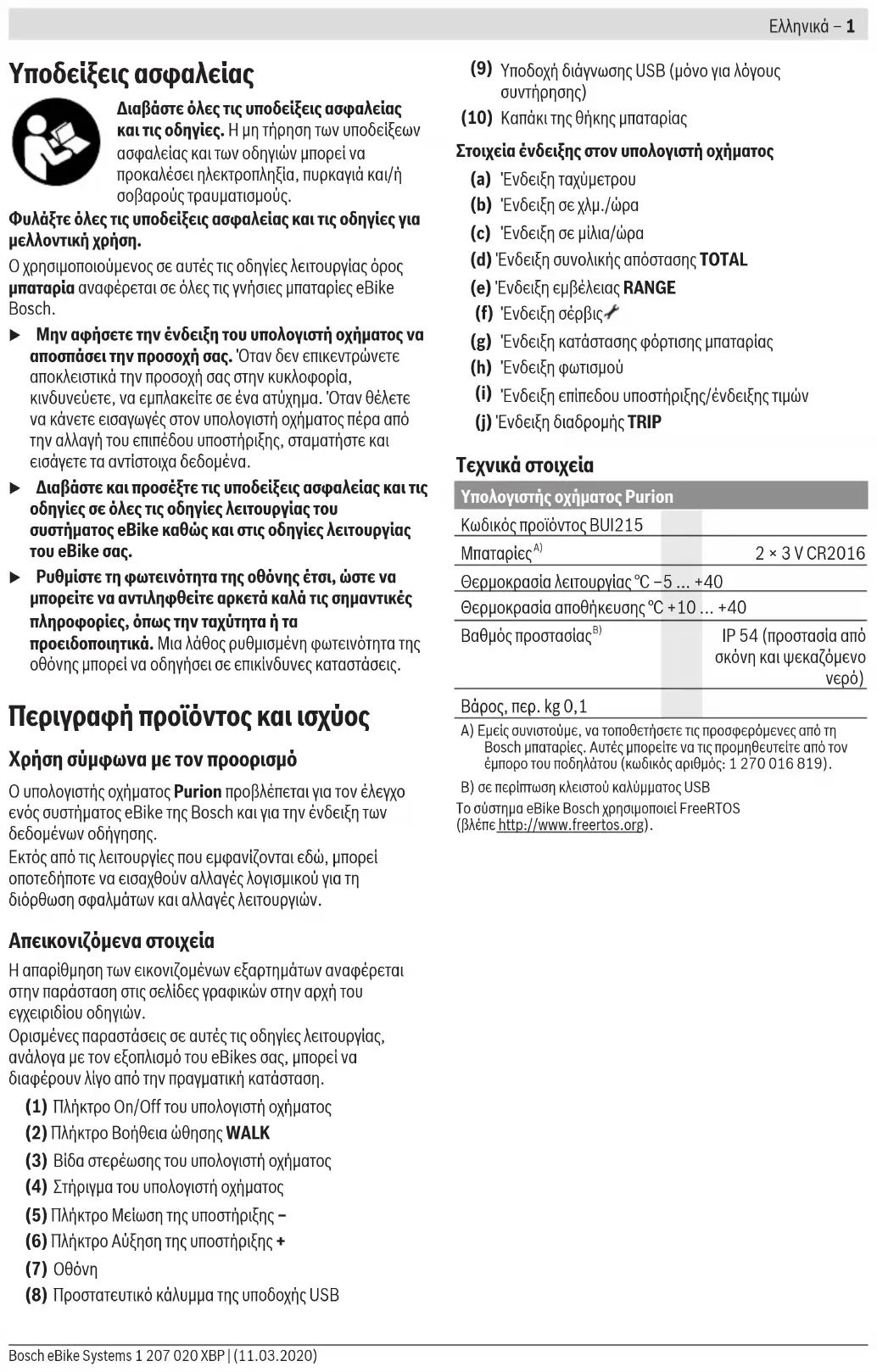

Υποδείξεις ασφαλείας
Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ἡ σοβαρούς τραυματισμούς.
Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.
Ο χρησιμοποιούμενος σε αυτές τις οδηγίες λειτουργίας όρος μπαταρία αναφέρεται σε όλες τις γνήσιες μπαταρίες eBike Bosch.
Μην αφήσετε την ένδειξη του υπολογιστή οχήματος να αποσπάσει την προσοχή σας. Όταν δεν επικεντρώνετε αποκλειστικά την προσοχή σας στην κυκλοφορία, κινδυνεύετε, να εμπλακείτε σε ένα ατύχημα. Όταν θέλετε να κάνετε εισαγωγές στον υπολογιστή οχήματος πέρα από την αλλαγή του επιπέδου υποστήριξης, σταματήστε και εισάγετε τα αντίστοιχα δεδομένα.
▶ Διαβάστε και προσέξτε τις υποδείξεις ασφαλείας και τις οδηγίες σε όλες τις οδηγίες λειτουργίας του συστήματος eBike καθώς και στις οδηγίες λειτουργίας του eBike σας.
▶ Ρυθμίστε τη φωτεινότητα της οθόνης έτσι, ώστε να μπορείτε να αντιληφθείτε αρκετά καλά τις σημαντικές πληροφορίες, όπως την ταχύτητα ή τα προειδοπουητικά. Μια λάθος ρυθμισμένη φωτεινότητα της οθόνης μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.
Περιγραφή προϊόντος και ισχύος
Χρήση σύμφωνα με τον προορισμό
Ο υπολογιστής οχήματος Purion προβλέπεται για τον έλεγχο ενός συστήματος eBike της Bosch και για την ένδειξη των δεδομένων οδήγησης.
Εκτός από τις λειτουργίες που εμφανίζονται εδώ, μπορεί οποτεδήποτε να εισαχθούν αλλαγές λογισμικού για τη διόρθωση σφαλμάτων και αλλαγές λειτουργιών.
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των εικονιζομένων εξαρτημάτων αναφέρεται στην παράσταση στις σελίδες γραφικών στην αρχή του εγχειριδίου οδηγιών.
Ορισμένες παραστάσεις σε αυτές τις οδηγίες λειτουργίας, ανάλογα με τον εξοπλισμό του eBikes σας, μπορεί να διαφέρουν λίγο από την πραγματική κατάσταση.
(1) Πλήκτρο On/Off του υπολογιστή οχήματος
(2) Πλήκτρο Βοήθεια ώθησης WALK
(3) Βίδα στερέωσης του υπολογιστή οχήματος
(4) Στήριγμα του υπολογιστή οχήματος
(5) Πλήκτρο Μείωση της υποστήριξης –
(6) Πλήκτρο Αύξηση της υποστήριξης +
(7) Οθόνη
(8) Προστατευτικό κάλυμμα της υποδοχής USB
(9) Υποδοχή διάγνωσης USB (μόνο για λόγους συντήρησης)
(10) Καπάκι της θήκης μπαταρίας
Στοιχεία ένδειξης στον υπολογιστή οχήματος
(a) 'Ενδειξη ταχύμετρου
(b) 'Ενδειξη σε χλμ./ώρα
(c) 'Ενδειξη σε μίλια/ώρα
(d) 'Ενδειξη συνολικής απόστασης TOTAL
(e) 'Ενδειξη εμβέλειας RANGE
(f) 'Ενδειξη σέρβις
(g) 'Ενδειξη κατάστασης φόρτισης μπαταρίας
(h) 'Ενδειξη φωτισμού
(i) 'Ενδειξη επίπεδου υποστήριξης/ένδειξης τιμών
(j) 'Ενδειξη διαδρομής TRIP
Τεχνικά στοιχεία
| Υπολογιστής οχήματος Purion | |
| Κωδικός προϊόντος BUI215 | |
| ΜπαταρίεςA) | 2 × 3 V CR2016 |
| Θερμοκρασία λειτουργίας °C -5 ... +40 | |
| Θερμοκρασία αποθήκευσης °C +10 ... +40 | |
| Βαθμός προστασίαςB) | IP 54 (προστασία από σκόνη και ψεκαζόμενο νερό) |
| Βάρος, περ. kg 0,1 | |
A) Εμείς συνιστούμε, να τοποθετήσετε τις προσφερόμενες από τη Bosch μπαταρίες. Αυτές μπορείτε να τις προμηθευτείτε από τον έμπορο του ποδηλάτου (κωδικός αριθμός: 1 270 016 819).
B) σε περίπτωση κλειστού καλύμματος USB
Το σύστημα eBike Bosch χρησιμοποιεί FreeRTOS (βλέπε http://www.freertos.org).
Λειτουργία
Σύμβολα και η σημασία τους
Σύμβολο Ερμηνεία
| σύντομο πάτημα του πλήκτρου (λιγότερο από 1 δευτερόλεπτο) | |
| μεσαίο πάτημα του πλήκτρου (ανάμεσα σε 1 δευτερόλεπτο και 2,5 δευτερόλεπτα) | |
| παρατεταμένο πάτημα του πλήκτρου (πάνω από 2,5 δευτερόλεπτα) |
Θέση σε λειτουργία
Προϋποθέσεις
Το σύστημα εΒικε μπορεί να ενεργοποιηθεί μόνο, όταν πληρούνται οι ακόλουθες προϋποθέσεις:
– Μια επαρκώς φορτισμένη μπαταρία είναι τοποθετημένη (βλέπε στις οδηγίες λειτουργίας της μπαταρίας).
- Ο αισθητήρας ταχύτητας είναι σωστά συνδεδεμένος (βλέπε στις οδηγίες λειτουργίας της μονάδας κίνησης).
Ενεργοποίηση/απενεργοποίηση του συστήματος eBike
Για την ενεργοποίηση του συστήματος εΒικε έχετε τις ακόλουθες δυνατότητες:
- Με τοποθετημένη την μπαταρία eBike πατήστε το πλήκτρο ON/OFF (1) του υπολογιστή οχήματος.
– Πατήστε το πλήκτρο ON/OFF της μπαταρίας eBike (βλέπε στις οδηγίες λειτουργίας της μπαταρίας).
Ο κινητήρας ενεργοποιείται, μόλις πατήσετε τα πετάλια (εκτός στη λειτουργία Βοήθεια ώθησης ή στο επίπεδο υποστήριξης OFF). Η ισχύς του κινητήρα εξαρτάται από το ρυθμισμένο επίπεδο υποστήριξης στον υπολογιστή οχήματος.
Μόλις στην κανονική λειτουργία σταματήσετε να πατάτε τα πετάλια ή μόλις φθάσετε σε μια ταχύτητα από 25/45 km/h, απενεργοποιείται η υποστήριξη μέσω του κινητήρα eBike. Ο κινητήρας ενεργοποιείται ξανά αυτόματα, μόλις πατήσετε τα πετάλια και η ταχύτητα βρίσκεται κάτω από 25/45 km/h.
Για την απενεργοποίηση του συστήματος εΒικε έχετε τις ακόλουθες δυνατότητες:
– Πατήστε το πλήκτρο ON/OFF (1) του υπολογιστή οχήματος.
– Απενεργοποιήστε την μπαταρία εΒίκε στο πλήκτρο ON/OFF (είναι δυνατές ειδικές λύσεις του κατασκευαστή του ποδηλάτου, στις οποίες δεν υπάρχει καμία πρόσβαση στο πλήκτρο ON/OFF της μπαταρίας, βλέπε στις οδηγίες λειτουργίας του κατασκευαστή του ποδηλάτου).
Μετά την απενεργοποίηση κλείνει το σύστημα. Αυτό διαρκεί περίπου 3 δευτ. Μια άμεση επαναλειτουργία είναι δυνατή, αφού πρώτα ολοκληρωθεί το κλείσιμο του συστήματος. Εάν περίπου για 10 λεπτά δεν κινηθεί το eBike και δεν απαιτηθεί κανένα πλήκτρο στον υπολογιστή οχήματος, απενεργοποιείται αυτόματα το σύστημα eBike για λόγους εξοικονόμησης ενέργειας.
Υπόδειξη: Απενεργοποιείτε πάντοτε το σύστημα eBike, όταν παρκάρετε το eBike.
Υπόδειξη: Σε περίπτωση που οι μπαταρίες του υπολογιστή οχήματος είναι άδειες, μπορείτε παρόλ' αυτά να ενεργοποιήστε το εΒίκε ακόμη στην μπαταρία του ποδηλάτου. 'Ομως συνίσταται, να αλλάξετε τις εσωτερικές μπαταρίες όσο το δυνατό γρηγορότερα, για να αποφύγετε τις ζημιές.
Παροχή ενέργειας του υπολογιστή οχήματος
Ο υπολογιστής οχήματος τροφοδοτείται με τάση από δύο μπαταρίες τύπου κουμπιού CR2016.
Αλλαγή μπαταριών (βλέπε εικόνα Α)
'Отан ο υπολογιστής οχήματος δείχνει LOW BAT στην οθόνη, αφαιρέστε τον υπολογιστή οχήματος από το τιμόνι, ξεβιδώνοντας τη βίδα στερέωσης (3) του υπολογιστή οχήματος. Ανοίξτε το κάλυμμα της θήκης των μπαταριών (10) με ένα κατάλληλο κέρμα, αφαιρέστε τις μεταχειρισμένες μπαταρίες και τοποθετήστε μέσα στις νέες μπαταρίες του τύπου CR2016. Τις συνιστώμενες από τη Bosch μπαταρίες μπορείτε να τις προμηθευτείτε από τον έμπορο του ποδηλάτου.
Προσέξτε κατὰ την τοποθέτηση των μπαταριών τη σωστή πολικότητα.
Κλείστε ξανά τη θήκη των μπαταριών και στερεώστε τον υπολογιστή οχήματος με τη βίδα στερέωσης (3) στο τιμόνι του eBikes.
Ενεργοποίηση/απενεργοποίηση της βοήθειας ώθησης
Η βοήθεια ώθησης μπορεί να σας διευκολύνει το σπρώξιμο του εΒικε. Η ταχύτητα σε αυτή την λειτουργία εξαρτάται από την τοποθετημένη ταχύτητα και μπορεί να φθάσει το πολύ στα 6 km/h. Όσο μικρότερη είναι η επιλεγμένη ταχύτητα, τόσο μικρότερη είναι η ταχύτητα στη λειτουργία της βοήθειας ώθησης (με πλήρη ισχύ).
Η λειτουργία βοήθειας ώθησης επιτρέπεται να χρησιμοποιηθεί αποκλειστικά κατά το σπρώξιμο του eBike. Σε περίπτωση που οι ρόδες του eBike κατά τη χρήση της βοήθειας ώθησης δεν έχουν καρία επαφή με το έδαφος, υπάρχει κίνδυνος τραυματισμού.
Για την ενεργοποίηση της βοήθειας ώθησης πατήστε σύντομα το πλήκτρο WALK στον υπολογιστή οχήματος. Μετά την ενεργοποίηση πατήστε μέσα σε 3 δευτερόλεπτα το πλήκτρο + και κρατήστε το πατημένο. Ο κινητήρας του eBike ενεργοποιείται.
Υπόδειξη: Η βοήθεια ώθησης δεν μπορεί να ενεργοποιηθεί στο επίπεδο υποστήριξης OFF.
Η βοήθεια ώθησης απενεργοποιείται, μόλις παρουσιαστεί μία από τις ακόλουθες καταστάσεις:
- Αφήσατε το πλήκτρο + ελεύθερο,
– οι ρόδες του εΒικε μπλοκάρουν (π.χ. με φρενάρισμα ή κτυπώντας πάνω σε ένα εμπόδιο), - η ταχύτητα υπερβαίνει τη 6 km/h.
Ο τρόπος λειτουργίας της βοήθειας ώθησης υπόκειται τις ειδικές για κάθε χώρα διατάξεις και γι' αυτό μπορεί να αποκλίνει από την πιο πάνω αναφερόμενη περιγραφή ή να είναι απενεργοποιημένος.
Ρύθμιση του επιπέδου υποστήριξης
Στον υπολογιστή οχήματος μπορείτε να ρυθμίσετε, πόσο πολύ θα σας υποστηρίζει ο κινητήρας εΒίκε κατά το πετάλισμα. Το
επίπεδο υποστήριξης μπορεί να αλλάξει οποτεδήποτε, ακόμα και κατά τη διάρκεια της οδήγησης.
Υπόδειξη: Σε ορισμένες ξεχωριστές εκδόσεις είναι δυνατόν, το επίπεδο υποστήριξης να είναι προρρυθμισμένο και να μην μπορεί να αλλάξει. Είναι επίσης δυνατό, να βρίσκονται λιγότερα επίπεδα υποστήριξης για επιλογή, από αυτά που αναφέρονται εδώ.
Τα ακόλουθα επίπεδα υποστήριξης είναι το πολύ διαθέσιμα:
- OFF: Η υποστήριξη μέσω του κινητήρα είναι απενεργοποιημένη, το εΒικε μπορεί να κινηθεί, όπως ένα κανονικό ποδήλατο μόνο με το πετάλισμα. Η βοήθεια ώθησης δεν μπορεί να ενεργοποιηθεί σε αυτό το επίπεδο υποστήριξης.
- ECO: Αποτελεσματική υποστήριξη σε περίπτωση μέγιστης απόδοσης, για μέγιστη εμβέλεια
- TOUR: Ομοιόμορφη υποστήριξη, για διαδρομές με μεγάλη εμβέλεια
- SPORT/eMTB: SPORT: Ισχυρή υποστήριξη, για σπορ οδήγηση σε ορεινές διαδρομές καθώς και για κυκλοφορία στην πόλη eMTB: Ιδανική υποστήριξη σε κάθε έδαφος, σπορ εκκίνηση, βελτιωμένη δυναμική, μέγιστη απόδοση (eMTB διαθέσιμο μόνο σε συνδυασμό με τις μονάδες κίνησης BDU250P CX, BDU365, BDU450 CX και BDU480 CX. Ενδεχομένως είναι απαραίτητη μια ενημέρωση λογισμικού.)
- TURBO: Μέγιστη υποστήριξη μέχρι στην υψηλή συχνότητα πεταλίσματος, για σπορ οδήγηση Για την αὐξηση του επιπέδου υποστήριξης πατήστε σύντομα ✉ to πλήκτρο + (6) στον υπολογιστή οχήματος και μάλιστα τὸσες φορές, ὡσπου να εμφανιστεί το επιθυμητὸ επίπεδο υποστήριξης στην ένδειξη (i), για τη μείωση πατήστε σύντομα ✉ to πλήκτρο -(5).
'Отан στην ένδειξη είναι ρυθμισμένο TRIP, TOTAL ή RANGE, εμφανίζεται στην ένδειξη το επιλεγμένο επίπεδο υποστήριξης κατά την αλλαγή λειτουργίας μόνο σύντομα (περίπου 1 δευτερόλεπτο).
Ενεργοποίηση/απενεργοποίηση του φωτισμού ποδηλάτου
Στην έκδοση, στην οποία το φως οδήγησης τροφοδοτείται από το σύστημα εΒικε, με ένα μεσαίο πάτημα κου πλήκτρου + μπορούν να ενεργοποιηθούν ταυτόχρονα το μπροστινό και το πίσω φως. Για την απενεργοποίηση του φωτισμού του ποδηλάτου πατήστε παρατεταμένα κο πλήκτρο +.
Με ενεργοποιημένο το φως εμφανίζεται το σύμβολο φωτισμού (h).
Πριν από κάθε ξεκίνημα ελέγχετε τη σωστή λειτουργία του φωτισμού του ποδηλάτου σας.
Ο υπολογιστής οχήματος αποθηκεύει την κατάσταση φωτός και ενεργοποιεί αντίστοιχα στην αποθηκευμένη κατάσταση ενδεχομένως το φως μετά από μια νέα εκκίνηση.
Η ενεργοποίηση και απενεργοποίηση του φωτισμού του ποδηλάτου δεν έχει καμία επιρροή στο φωτισμό φόντου της οθόνης.
Ενδείξεις και ρυθμίσεις του υπολογιστή οχήματος
'Ενδειξη κατάστασης φόρτισης μπαταρίας
Η ένδειξη της κατάστασης φόρτισης της μπαταρίας (g) δείχνει την κατάσταση φόρτισης της μπαταρίας eBike. Η κατάσταση φόρτισης της μπαταρίας eBike μπορεί επίσης να διαβαστεί στις φωτοδιόδους (LED) στην ίδια την μπαταρία.
Στην ένδειξη (g) κάθε δοκός στο σύμβολο της μπαταρίας αντιστοιχεί περίπου σε 20 % χωρητικότητα:
Η μπαταρία εΒικε είναι εντελώς φορτισμένη.
Η μπαταρία εΒικε πρέπει να επαναφορτιστεί.
Οι φωτοδίοδοι (LED) της ένδειξη της κατάστασης φόρτισης στην μπαταρία σβήνουν. Η χωρητικότητα για την υποστήριξη του κινητήρα έχει καταναλωθεί και η υποστήριξη απενεργοποιείται απαλά. Η παραμένουσα χωρητικότητα είναι διαθέσιμη για το φωτισμό, η ένδειξη αναβοσβήνει.
Η χωρητικότητα της μπαταρίας εΒικε φθάνει ακόμα για περίπου 2 ώρες φωτισμού του ποδηλάτου.
Ενδείξεις ταχύτητας και απόστασης
Στην ένδειξη του ταχύμετρου (α) εμφανίζεται πάντοτε η τρέχουσα ταχύτητα.
Στην ένδειξη (i) εμφανίζεται πάντοτε η τελευταία ρύθμιση. Με το επανειλημμένο μεσαίο πάτημα κου πλήκτρου – εμφανίζονται διαδοχικά η διαδρομή οδήγησης TRIP, τα συνολικά χιλιόμετρα TOTAL και η εμβέλεια της μπαταρίας
RANGE. (Με το σύντομο πάτημα Φου πλήκτρου – μειώνεται το επίπεδο υποστήριξης!)
Για την επαναφορά της διαδρομής οδήγησης TRIP επιλέξτε τη διαδρομή οδήγησης TRIP και πατήστε ταυτόχρονα παρατεταμένα Φα πλήκτρα + και –. Στην αρχή εμφανίζεται στην οθόνη RESET. 'Οταν συνεχίσετε να πατάτε τα δύο πλήκτρα, τίθεται η διαδρομή οδήγησης TRIP στο 0.
Για την επαναφορά της εμβέλειας RANGE επιλέξτε την εμβέλεια RANGE και πατήστε ταυτόχρονα παρατεταμένα Φα πλήκτρα + και –. Στην αρχή εμφανίζεται στην οθόνη RESET. Όταν συνεχίσετε να πατάτε τα δύο πλήκτρα, τίθεται η διαδρομή οδήγησης TRIP στο 0.
Μπορείτε να αλλάξετε τις εμφανιζόμενες τιμές από χιλιόμετρα σε μίλια, κρατώντας το πλήκτρο – πατημένο και πατώντας το πλήκτρο ON/OFF (1) σύντομα
Για λόγους συντήρησης μπορεί να εξακριβωθεί η κατάσταση έκδοσης των επιμέρους συστημάτων και οι αριθμοί προϊόντος τύπου, εφόσον τα επιμέρους συστήματα προωθούν αυτές τις πληροφορίες (εξαρτάται από το επιμέρους σύστημα). Πατήστε με απενεργοποιημένο σύστημα ταυτόχρονα τα πλήκτρα – καθώς και + και πατήστε στη συνέχεια το πλήκτρο ON/OFF (1).
Η υποδοχή USB προορίζεται για τη σύνδεση συστημάτων διάγνωσης. Η υποδοχή USB δεν έχει έται καμία άλλη λειτουργία.
▶ Η σύνδεση USB πρέπει να είναι πάντοτε καλά κλεισμένη με το προστατευτικό κάλυμμα (8).
| Ενέργεια Πλήκτρα Διάρκεια | ||
| Ενεργοποίηση του υπολογιστή οχήματος | ◎ | ◎ |
| Απενεργοποίηση του υπολογιστή οχήματος | ◎ | ◎ |
| Αύξηση της υποστήριξης | + | ◎ |
| Μείωση της υποστήριξης | - | ◎ |
| Ένδειξη TRIP, TOTAL, RANGE, λειτουργίες υποστήριξης | - | ◎ |
| Ενεργοποίηση του φωτισμού του ποδηλάτου | + | ◎ |
| Απενεργοποίηση του φωτισμού ποδηλάτου | + | ◎ |
| Επαναφορά της διαδρομής οδήγησης | - + | ◎ |
| Ενεργοποίηση της βοήθειας ώθησηςΕκτέλεση της βοήθειας ώθησης | WALK+ | 1.◎2.οποιοδήποτε |
| Αλλαγή από χιλιόμετρα σε μίλια | -◎ | 1. κράτημα2.◎ |
| Εξακρίβωση της κατάστασης των εκδόσεωνA)B) | - +◎ | 1. κράτημα2.◎ |
| Ρύθμιση της φωτεινότητας της οθόνηςC) | - +◎- ή + | 1. κράτημα2.◎ |
A) Το σύστημα eBike πρέπει να είναι απενεργοποιημένο.
B) Οι πληροφορίες εμφανίζονται ως κυλιόμενο κείμενο.
C) Η οθόνη πρέπει να είναι απενεργοποιημένη.
'Ενδειξη κωδικού σφάλματος
Τα εξαρτήματα του συστήματος εΒικε ελέγχονται συνεχώς αυτόματα. Όταν διαπιστωθεί ένα σφάλμα, εμφανίζεται ο αντίστοιχος κωδικός σφάλματος στον υπολογιστή οχήματος. Ανάλογα με το είδος του σφάλματος, απενεργοποιείται ο κινητήρας ενδεχομένως αυτόματα. Η συνέχιση της οδήγησης
χωρίς υποστήριξη μέσω του κινητήρα είναι όμως δυνατή οποτεδήποτε. Πριν από την περαιτέρω χρήση πρέπει να ελεγχθεί το εΒικε.
▶ Αναθέστε την εκτέλεση όλων των επισκευών αποκλειστικά σε έναν εξουσιοδοτημένο έμπορο ποδηλάτων.
Κωδι- κός Αιτία Αντιμετώπιση
| 410 'Eva ή περισσότερα πλήκτρα τουυπολογιστή οχήματος είναι μπλοκαρισμένα. | Ελέγξτε, εάν τα πλήκτρα είναι μαγκωμένα, π.χ. λόγω διείσδυσηςρύπανσης. Καθαρίστε ενδεχομένως τα πλήκτρα. |
| 414 Πρόβλημα σύνδεσης της μονάδας χειρισμού Αναθέστε τον έλεγχο των συνδέσεων | |
| 418 'Eva ή περισσότερα πλήκτρα της μονάδαςχειρισμού είναι μπλοκαρισμένα. | Ελέγξτε, εάν τα πλήκτρα είναι μαγκωμένα, π.χ. λόγω διείσδυσηςρύπανσης. Καθαρίστε ενδεχομένας τα πλήκτρα. |
| 419 Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. | Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. |
| 422 Πρόβλημα σύνδεσης της μονάδας κίνησης Αναθέστε τον έλεγχο των συνδέσεων | |
| 423 Πρόβλημα σύνδεσης της μπαταρίας eBike Αναθέστε τον έλεγχο των συνδέσεων | |
| 424 Σφάλμα επικοινωνίας μεταξύ τωνεξαρτημάτων | Αναθέστε τον έλεγχο των συνδέσεων |
| 426 Εσωτερικό σφάλμα υπέρβασης χρόνου Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. Σε αυτή την κατάσταση σφάλματος δεν είναι δυνατή η προβολή ή η προσαρμογή στο μενού βασικών ρυθμίσεων του μεγέθους των ελαστικών. | |
| 430 Εσωτερική μπαταρία του υπολογιστήοχήματος άδεια (εκτός στο BUI350) | Φορτίστε τον υπολογιστή οχήματος (στο στήριγμα ή μέσω της σύνδεσης USB) |
| 431 Σφάλμα έκδοσης λογισμικού Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBice σας. | |
| 440 Εσωτερικό σφάλμα της μονάδας κίνησης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBine σας. | |
| 450 Εσωτερικό σφάλμα λογισμικού Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έ μπορο του Bosch eBike σας. | |
| 460 Σφάλμα στη σύνδεση USB Απομακρύνετε το καλώδιο από τη σύνδεση USB του υπολογιστήοχήματος. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει,ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. | |
| 490 Εσωτερικό σφάλμα του υπολογιστήοχήματος | Αναθέστε τον έλεγχο του υπολογιστή οχήματος |
| 500 Εσωτερικό σφάλμα της μονάδας κίνησης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάφχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. | |
| 502 Σφάλμα στο φωτισμό ποδηλάτου Ελέγξτε το φως και την αντίστοιχη καλωδίωση. Ξεκινήστε το σύστημαεκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει,ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. | |
| 503 Σφάλμα του αισθητήρα ταχύτητας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημαεξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eVike σας. | |
| 504 Αναγνωρίστηκε παραποίηση του σήματοςτης ταχύτητας. | Ελέγξτε η θέση του μαγνήτη ακτίνας και ενδεχομένως ρυθμίστε τον.Ελέγξτε για τυχόν παραποίηση (συντονισμός). Η υποστήριξη τουμηχανισμού κίνησης μειώνεται. |
Κωδι- κός Αιτία Αντιμετώπιση
| 510 Εσωτερικό σφάλμα αισθητήρα Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. |
| 511 Εσωτερικό σφάλμα της μονάδας κίνησης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBice σας. |
| 530 Σφάλμα μπαταρίας Απενεργοποιήστε το eBike, αφαιρέστε την μπαταρία eBike και τοποθετήστε την μπαταρία eBike ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBile σας. |
| 531 Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. |
| 540 Σφάλμα θερμοκρασίας To eBike βρίσκεται εκτός της επιτρεπτής περιοχής θερμοκρασίας.Απενεργοποιήστε το σύστημα eBike, για να αφήσετε τη μονάδα κίνησης να κριώσει ή να θερμανθεί στην επιτρεπτή περιοχή θερμοκρασίας. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eEbike σας. |
| 550 Αναγνωρίστηκε ένας ανεπίτρεπτος καταναλωτής. |
| 580 Σφάλμα έκδοσης λογισμικού Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBbike σας. |
| 591 Σφάλμα ταυτοποίησης Απενεργοποιήστε το σύστημα eBike. Απομακρύνετε την μπαταρία και τοποθετήστε την ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορo του Bosch eBike σας. |
| 592 Ασυμβίβαστα εξάρτημα Τοποθετήστε συμβατή οθόνη. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορo του Bosch eBike σας. |
| 593 Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφΗ με τον έμπορo του Bosch eBike σας. |
| 595, 596 Σφάλμα επικοινωνίας Ελέγξτε την καλωδίωση προς το κιβώτιο μετάδοσης και ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφΗ με τον έμπορo του Bosch eBike σaς. |
| 602 Εσωτερικό σφάλμα μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφΗ με τον έμπορo του Bosch eVike σας. |
| 603 Εσωτερικό σφάλμα μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτe σε επαφΗ με τον έμπορo του Bosch eBike σας. |
| 605 Σφάλμα θερμοκρασίας μπαταρίας H μπαταρία βρίσκεται εκτός της επιτρεπόμενης περιοχής θερμοκρασίας. Απενεργοποιήστε το σύστημα eBike, για να αφήσετε την μπαταρία να κριώσει ή να θερμανθεί στην επιτρεπτή περιοχή θερμοκρασίας. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πΡΟβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφΗ με τον έμπορo του Bosch eBike σας. |
| 606 Εξωτερικό σφάλμα μπαταρίας Ελέγξτε την καλωδίωση. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφΗ με τον έμπορo του Bosch eBile σας. |
Κωδι- κός Αιτία Αντιμετώπιση
| 610 Σφάλμα τάσης μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. | ||
| 620 Σφάλμα φορτιστή Αντικαταστήστε το φορτιστή. Ελάτε σε επαφή με τον έμπορο του Bosch eBike σας. | ||
| 640 Εσωτερικό σφάλμα μπαταρίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας. | ||
| 655 Πολλαπλό σφάλμα μπαταρίας Απενεργοποιήστε το σύστημα eBike. Απομακρύνετε την μπαταρία και τοποθετήστε την ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμ πορο του Bosch eBile σας. | ||
| 656 Σφάλμα έκδοσης λογισμικού Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας, για να εκτελέσει μια ενημέρωση λογισμικού. | ||
| 7xx Σφάλματα σε εξαρτήματα τρίτων Προσέξτε τις οδηγίες λειτουργίας του εκάστοτε κατασκευστή των εξαρτημάτων. | ||
| 800 Εσωτερικό σφάλμα ABS Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας. | ||
| 810 Μη λογικά σήματα στον αισθητήρα της ταχύτητας του τροχού | Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας. | |
| 820 Σφάλμα στον αγωγό προς τον μπροστινό αισθητήρα της ταχύτητας του τροχού | Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας. | |
| 821 ... 826 Μη λογικά σήματα στον μπροστινό αισθητήρα της ταχύτητας του τροχού Ενδεχομένως ο δίσκος αισθητήρα δεν υπάρχει, είναι ελαττωματικός ή λάθος συναρμολογημένος, σημαντικά διαφορετικές διάμετροι του μπροστινού και πίσω τροχού, ακραία κατάσταση οδήγησης, π.χ. οδήγηση με τον πίσω τροχό | Ξεκινήστε το σύστημα εκ νέου και εκτελέστε το ελάχιστο για 2 λεπτά μια δοκιμαστική οδήγηση. Η λυχνία ελέγχου ABS πρέπει να σβήσει. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας. | |
| 830 Σφάλμα στον αγωγό προς τον πίσω αισθητήρα της ταχύτητας του τροχού | Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας. | |
| 831 833 ... 835 | Μη λογικά σήματα στον πίσω αισθητήρα της ταχύτητας του τροχού Ενδεχομένως ο δίσκος αισθητήρα δεν υπάρχει, είναι ελαττωματικός ή λάθος συναριολογημένος, σημαντικά διαφορετικές διάμετροι του μπροστινού και πίσω τροχού, ακραία κατάσταση οδήγησης, π.χ. οδή γηση με τον πίσω τροχό | |
| 840 Εσωτερικό σφάλμα ABS Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας. | ||
| 850 Εσωτερικό σφάλμα ABS Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας. | ||
| 860, 861 Σφάλμα στην τροφοδοσία τάσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμ πορο του Bosch eEike σας. | ||
| 870, 871 880 883 ... 885 | Σφάλμα επικοινωνίας Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας. | |
| 889 Εσωτερικό σφάλμα ABS Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας. | ||
| 890 Η λυχνία ελέγχου ABS είναι ελαττωματική ή λείπει, το ABS είναι ενδεχομένως χωρίς λειτουργία. | Ελάτε σε επαφή με τον έμ πορο του Bosch eBike σας. | |
Κωδι- κός Αιτία Αντιμετώπιση
| Καμίαένδειξη | Εσωτερικό σφάλμα του υπολογιστή οχήματος | Ξεκινήστε το σύστημα εΒικε μέσω απενεργοποίησης και επανεργοποίησης εκ νέου. |
Συντήρηση και Service
Συντήρηση και καθαρισμός
'Ολα τα εξαρτήματα συμπεριλαμβανομένης και της μονάδας κίνησης δεν επιτρέπεται να βυθιστούν στο νερό ή να καθαριστούν με νερό υπό πίεση.
Για τον καθαρισμό του υπολογιστή οχήματος χρησιμοποιείτε ένα μαλακό, εμποτισμένο μόνο με νερό πανί. Μη χρησιμοποιείτε κανένα απορρυπαντικό.
Αφήστε το σύστημα εΒικε το λιγότερο μία φορά το χρόνο να ελεγχθεί τεχνικά (εκτός των άλλων το μηχανικό μέρος και η ενημέρωση του λογισμικού του συστήματος).
Επιπλέον ο κατασκευαστής ή ο έμπορος του ποδηλάτου μπορεί για την ημερομηνία σέρβις να καταχωρήσει στο σύστημα ένα χρόνο λειτουργίας. Σε αυτή την περίπτωση ο υπολογιστής οχήματος θα σας δείχνει τη λήξη της ημερομηνίας σέρβις στην ένδειξη (f)
Για σέρβις ή επισκευές στο εΒικε απευθυνθείτε παρακαλώ σε έναν εξουσιοδοτημένο έμπορα του ποδηλάτων.
Εξυπηρέτηση πελατών και συμβουλές εφαρμογής
Για όλες τις ερωτήσεις σας σχετικά με το σύστημα eBike και τα εξαρτήματά του, απευθυνθείτε σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων.
Στοιχεία επικοινωνίας εξουσιοδοτημένων εμπόρων ποδηλάτων μπορείτε να βρείτε στην ιστοσελίδα www.bosch-ebike.com.
Απόσυρση
Η μονάδα κίνησης, ο υπολογιστής οχήματος συμπεριλαμβανομένης της μονάδας χειρισμού, η μπαταρία, ο αισθητήρας ταχύτητας, τα εξαρτήματα και οι συσκευασίες πρέπει να παραδίδονται σε μια ανακύκλωση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος.
Μην πετάτε το εΒικε και τα εξαρτήματά του στα οικιακά απορρίμματα!
Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ οι άχρηστες ηλεκτρικές συσκευές και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.
Παραδίδετε τα άχρηστα πλέον εξαρτήματα του eBike Bosch σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων.
Με την επιφύλαξη αλλαγών.
