Produkttyp	Zähler für Bosch eBike System
Marke	Bosch
Modell	Purion BUI215
Stromversorgung	2 Knopfzellen CR2016 (je 3 V)
Gewicht (ca.)	0,1 kg
Schutzart	IP54 (Schutz gegen Staub und Spritzwasser) bei geschlossener USB-Abdeckung
Betriebstemperatur	-5 bis +40 °C
Lagertemperatur	+10 bis +40 °C
Anzeige	Display mit Geschwindigkeitsanzeige, Gesamtkilometerzähler (TOTAL), Tageskilometerzähler (TRIP), Reichweite (RANGE), Batterieladezustand, Unterstützungsstufe, Beleuchtung
Unterstützungsstufen	OFF, ECO, TOUR, SPORT/eMTB, TURBO
Zusatzfunktionen	Schiebehilfe (WALK), Lichtsteuerung, Helligkeitseinstellung, Fehlercodeanzeige
Anschlüsse	USB-Diagnoseanschluss (nur für Wartung)
Produktcode	BUI215
Empfohlene Ersatzteile	Bosch CR2016 Batterien (Art.-Nr. 1 270 016 819)
Pflege und Reinigung	Mit einem leicht feuchten, weichen Tuch reinigen, ohne Reinigungsmittel; nicht eintauchen oder Hochdruckreiniger verwenden
Reparierbarkeit	Reparaturen einem autorisierten Bosch Händler überlassen
Sicherheitshinweise	Nicht durch die Anzeige ablenken lassen; Fahrrad anhalten, um Einstellungen zu ändern; Bedienungsanleitungen des eBike-Systems beachten

Häufig gestellte Fragen - Purion BUI215 BOSCH

Wie tausche ich die Batterien des Purion-Bordcomputers aus?

Entfernen Sie den Bordcomputer vom Lenker, indem Sie die Befestigungsschraube lösen. Öffnen Sie den Deckel des Batteriefachs mit einer Münze. Entfernen Sie die alten Batterien und setzen Sie zwei neue Batterien vom Typ CR2016 unter Beachtung der Polarität ein. Schließen Sie den Deckel und befestigen Sie den Bordcomputer wieder.

Was tun, wenn das Display 'LOW BAT' anzeigt?

Die Meldung 'LOW BAT' zeigt an, dass die Batterien schwach sind. Ersetzen Sie sie schnell durch neue CR2016-Batterien, um Schäden zu vermeiden. Sie können das eBike-System weiterhin über den Fahrradakku aktivieren.

Wie setze ich den Tageskilometerzähler (TRIP) zurück?

Wählen Sie die Anzeige TRIP durch kurzes Drücken der Taste -. Drücken Sie dann gleichzeitig lange die Tasten + und -, bis 'RESET' auf dem Bildschirm erscheint. Halten Sie die Tasten weiter gedrückt, um TRIP zurückzusetzen.

Wie aktiviere ich die Schiebehilfe (WALK)?

Drücken Sie kurz die Taste WALK am Bordcomputer und halten Sie dann innerhalb von 3 Sekunden die Taste + gedrückt. Der Motor aktiviert die Schiebehilfe bis zu 6 km/h. Lassen Sie + los, um zu deaktivieren.

Wie schalte ich die Fahrradbeleuchtung ein oder aus?

Zum Einschalten drücken Sie mittellang (1 bis 2,5 Sekunden) auf die Taste +. Zum Ausschalten drücken Sie lange (mehr als 2,5 Sekunden) auf dieselbe Taste. Der Beleuchtungsstatus wird gespeichert.

Was bedeutet der Fehlercode 410 auf dem Bordcomputer?

Der Code 410 zeigt an, dass eine oder mehrere Tasten blockiert sind. Überprüfen Sie, ob sie durch Schmutz verklemmt sind, und reinigen Sie sie gegebenenfalls. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Händler.

Wie wechsle ich die Anzeige zwischen Kilometern und Meilen?

Halten Sie die Taste - gedrückt und drücken Sie dann kurz die Ein-/Aus-Taste (1). Die Einheit wechselt zwischen km/h und mph.

Der Bordcomputer schaltet sich automatisch aus: warum?

Das eBike-System schaltet sich nach 10 Minuten Inaktivität (kein Treten und kein Tastendruck) automatisch aus, um Energie zu sparen. Sie können es durch Drücken der Ein-/Aus-Taste wieder einschalten.

Kann ich das eBike benutzen, wenn das Display einen Fehlercode anzeigt?

Einige Fehler deaktivieren die elektrische Unterstützung, aber Sie können weiterhin ohne Unterstützung treten. Lassen Sie das Fahrrad von einem autorisierten Händler überprüfen, bevor Sie wieder normal fahren.

Wie erfahre ich die Softwareversion des Systems?

Bei ausgeschaltetem eBike-System halten Sie die Tasten - und + gedrückt und drücken dann die Ein-/Aus-Taste. Die Versionsnummern werden durchlaufend angezeigt.

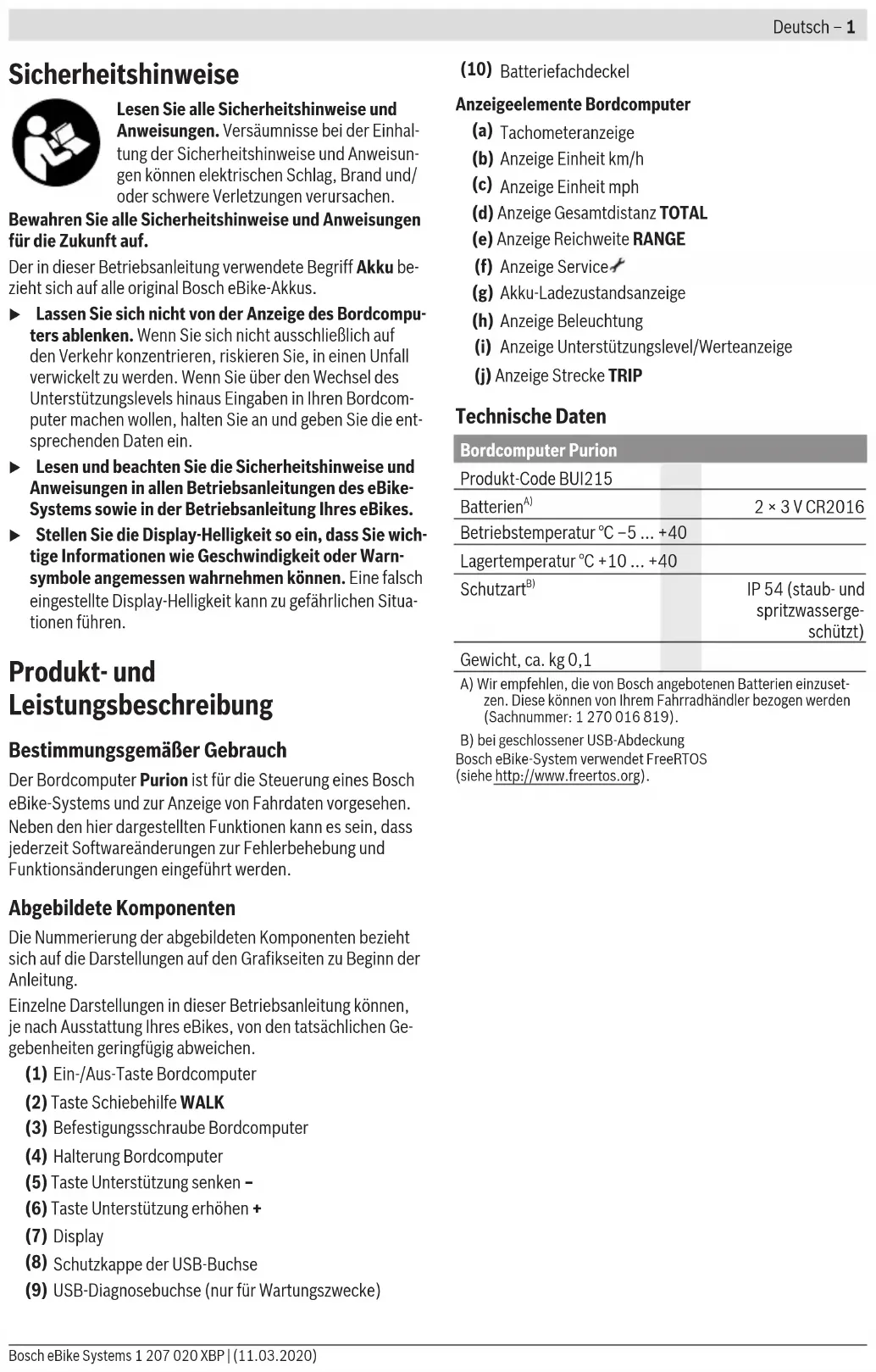

BEDIENUNGSANLEITUNG Purion BUI215 BOSCH

de Originalbetriebsanleitung

en Original operating instructions

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

▶ Lassen Sie sich nicht von der Anzeige des Bordcomputers ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, riskieren Sie, in einen Unfall verwickelt zu werden. Wenn Sie über den Wechsel des Unterstützungslevels hinaus Eingaben in Ihren Bordcomputer machen wollen, halten Sie an und geben Sie die entsprechenden Daten ein.
Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in allen Betriebsanleitungen des eBike-Systems sowie in der Betriebsanleitung Ihres eBikes.
▶ Stellen Sie die Display-Helligkeit so ein, dass Sie wichtige Informationen wie Geschwindigkeit oder Warnsymbole angemessen wahrnehmen können. Eine falsch eingestellte Display-Helligkeit kann zu gefährlichen Situationen führen.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Der Bordcomputer Purion ist für die Steuerung eines Bosch eBike-Systems und zur Anzeige von Fahrdaten vorgesehen. Neben den hier dargestellten Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsänderungen eingeführt werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

Einzelne Darstellungen in dieser Betriebsanleitung können, je nach Ausstattung Ihres eBikes, von den tatsächlichen Gegebenheiten geringfügig abweichen.

(1) Ein-/Aus-Taste Bordcomputer
(2) Taste Schiebehilfe WALK
(3) Befestigungsschraube Bordcomputer
(4) Halterung Bordcomputer
(5) Taste Unterstützung senken –
(6) Taste Unterstützung erhöhen +
(7) Display
(8) Schutzkappe der USB-Buchse
(9) USB-Diagnosebuchse (nur für Wartungszwecke)

(10) Batteriefachdeckel

Anzeigeelemente Bordcomputer

(a) Tachometeranzeige
(b) Anzeige Einheit km/h
(c) Anzeige Einheit mph
(d) Anzeige Gesamtdistanz TOTAL
(e) Anzeige Reichweite RANGE
(f) Anzeige Service
(g) Akku-Ladezustandsanzeige
(h) Anzeige Beleuchtung
(j) Anzeige Strecke TRIP

(i) Anzeige Unterstützungslevel/Werteanzeige

Technische Daten

Bordcomputer Purion
Produkt-Code BUI215
BatterienA)	2 × 3 V CR2016
Betriebstemperatur °C -5 ... +40
Lagertemperatur °C +10 ... +40
SchutzartB)	IP 54 (staub- und spritzwasserge-schützt)
Gewicht, ca. kg 0,1

A) Wir empfehlen, die von Bosch angebotenen Batterien einzusetzen. Diese können von Ihrem Fahrradhändler bezogen werden (Sachnummer: 1 270 016 819).
B) bei geschlossener USB-Abdeckung Bosch eBike-System verwendet FreeRTOS (siehe http://www.freertos.org).

Betrieb

Symbole und ihre Bedeutung

Symbol Erklärung

	kurzer Tastendruck (weniger als 1 Sekunde)
	mittlerer Tastendruck (zwischen 1 Sekunde und 2,5 Sekunden)
	langer Tastendruck (länger als 2,5 Sekunden)

Inbetriebnahme

Voraussetzungen

Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind:

– Ein ausreichend geladener Akku ist eingesetzt (siehe Betriebsanleitung des Akkus).
- Der Geschwindigkeitssensor ist richtig angeschlossen (siehe Betriebsanleitung der Antriebseinheit).

eBike-System ein-/ausschalten

Zum Einschalten des eBike-Systems haben Sie folgende Möglichkeiten:

• Drücken Sie bei eingesetztem eBike-Akku die Ein-/Aus-Taste (1) des Bordcomputers.
• Drücken Sie die Ein-/Aus-Taste des eBike-Akkus (siehe Betriebsanleitung des Akkus).

Der Antrieb wird aktiviert, sobald Sie in die Pedale treten (außer in der Funktion Schiebehilfe oder im Unterstützungslevel OFF). Die Motorleistung richtet sich nach dem eingestellten Unterstützungslevel am Bordcomputer.

Sobald Sie im Normalbetrieb aufhören in die Pedale zu treten, oder sobald Sie eine Geschwindigkeit von 25/45 km/h erreicht haben, wird die Unterstützung durch den eBike-Antrieb abgeschaltet. Der Antrieb wird automatisch wieder aktiviert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25/45 km/h liegt.

Zum Ausschalten des eBike-Systems haben Sie folgende Möglichkeiten:

• Drücken Sie die Ein-/Aus-Taste (1) des Bordcomputers.
• Schalten Sie den eBike-Akku an dessen Ein-/Aus-Taste aus (es sind Fahrradhersteller-spezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Fahrradherstellers).

Nach dem Ausschalten fährt das System herunter. Das dauert ca. 3 s. Ein sofortiges Wiedereinschalten ist erst wieder möglich, wenn das Herunterfahren abgeschlossen ist.

Wird etwa 10 min lang das eBike nicht bewegt und keine Taste am Bordcomputer gedrückt, schaltet sich das eBike-System aus Energiespargründen automatisch ab.

Hinweis: Schalten Sie das eBike-System immer aus, wenn Sie das eBike abstellen.

Hinweis: Sollten die Batterien des Bordcomputers leer sein, können Sie Ihr eBike trotzdem noch am Fahrrad-Akku einschalten. Es wird jedoch empfohlen, die internen Batterien so bald wie möglich zu wechseln, um Beschädigungen zu vermeiden.

Energieversorgung des Bordcomputers

Der Bordcomputer wird von zwei CR2016-Knopfzellen mit Spannung versorgt.

Batterien wechseln (siehe Bild A)

Wenn der Bordcomputer LOW BAT auf dem Display anzeigt, nehmen Sie den Bordcomputer vom Lenker ab, indem Sie die Befestigungsschraube (3) des Bordcomputers herausdrehen. Öffnen Sie den Batteriefachdeckel (10) mit einer passenden Münze, entnehmen Sie die verbrauchten Batterien und setzen Sie neue Batterien vom Typ CR2016 ein. Die von Bosch empfohlenen Batterien können Sie bei Ihrem Fahrradhändler erhalten.

Achten Sie beim Einsetzen der Batterien auf die richtige Polung.

Verschließen Sie das Batteriefach wieder und befestigen Sie den Bordcomputer mit der Befestigungsschraube (3) am Lenker Ihres eBikes.

Schiebehilfe ein-/ausschalten

Die Schiebehilfe kann Ihnen das Schieben des eBikes erleichtern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 6 km/h erreichen. Je kleiner der gewählte Gang ist, desto geringer ist die Geschwindigkeit in der Funktion Schiebehilfe (bei voller Leistung).

▶ Die Funktion Schiebehilfe darf ausschließlich beim Schieben des eBikes verwendet werden. Haben die Räder des eBikes beim Benutzen der Schiebehilfe keinen Bodenkontakt, besteht Verletzungsgefahr.

Zum Aktivieren der Schiebehilfe drücken Sie kurz die Taste WALK an Ihrem Bordcomputer. Nach der Aktivierung drücken Sie innerhalb von 3 s die Taste + und halten sie gedrückt. Der Antrieb des eBikes wird eingeschaltet.

Hinweis: Die Schiebehilfe kann im Unterstützungslevel OFF nicht aktiviert werden.

Die Schiebehilfe wird ausgeschaltet, sobald eines der folgenden Ereignisse eintritt:

– Sie lassen die Taste + los,
- die Räder des eBikes werden blockiert (z.B. durch Bremsen oder Anstoßen an ein Hindernis),
– die Geschwindigkeit überschreitet 6 km/h.

Die Funktionsweise der Schiebehilfe unterliegt länderspezifischen Bestimmungen und kann deshalb von der oben genannten Beschreibung abweichen oder deaktiviert sein.

Unterstützungslevel einstellen

Sie können am Bordcomputer einstellen, wie stark Sie der eBike-Antrieb beim Treten unterstützt. Der Unterstützungslevel kann jederzeit, auch während der Fahrt, geändert werden.

Hinweis: In einzelnen Ausführungen ist es möglich, dass der Unterstützungslevel voreingestellt ist und nicht geändert werden kann. Es ist auch möglich, dass weniger Unterstützungslevel zur Auswahl stehen, als hier angegeben.

Folgende Unterstützungslevel stehen maximal zur Verfügung:

• OFF: Die Motorunterstützung ist abgeschaltet, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden. Die Schiebehilfe kann in diesem Unterstützungslevel nicht aktiviert werden.
  – ECO: wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite
• TOUR: gleichmäßige Unterstützung, für Touren mit großer Reichweite
• SPORT/eMTB:

SPORT: kraftvolle Unterstützung, für sportives Fahren auf bergigen Strecken sowie für Stadtverkehr

eMTB: optimale Unterstützung in jedem Terrain, sportliches Anfahren, verbesserte Dynamik, maximale Performance (eMTB ist nur in Kombination mit den Antriebseinheiten BDU250P CX, BDU365, BDU450 CX und BDU480 CX verfügbar. Es ist gegebenenfalls ein Software-Update erforderlich.)

- TURBO: maximale Unterstützung bis in hohe Trittfrequenzen, für sportives Fahren

Zum Erhöhen des Unterstützungslevels drücken Sie kurz die Taste + (6) am Bordcomputer und so oft, bis der gewünschte Unterstützungslevel in der Anzeige (i) erscheint, zum Senken kurz die Taste - (5).

Ist in der Anzeige TRIP, TOTAL oder RANGE eingestellt, wird der gewählte Unterstützungslevel beim Umschalten nur kurz (ca. 1 Sekunde) in der Anzeige eingeblendet.

Fahrradbeleuchtung ein-/ausschalten

In der Ausführung, bei der das Fahrlicht durch das eBike-System gespeist wird, kann durch mittleres Drücken über der Taste + gleichzeitig Vorderlicht und Rücklicht eingeschaltet werden. Zum Ausschalten der Fahrradbeleuchtung drücken Sie lange die Taste +.

Bei eingeschaltetem Licht wird das Beleuchtungssymbol (h) angezeigt.

Prüfen Sie vor jedem Fahrtantritt die korrekte Funktion Ihrer Fahrradbeleuchtung.

Der Bordcomputer speichert den Lichtstatus und aktiviert entsprechend dem gespeicherten Status gegebenenfalls das Licht nach einem Neustart.

Das Ein- und Ausschalten der Fahrradbeleuchtung hat keinen Einfluss auf die Hintergrundbeleuchtung des Displays.

Anzeigen und Einstellungen des Bordcomputers

Akku-Ladezustandsanzeige

Die Akku-Ladezustandsanzeige (g) zeigt den Ladezustand des eBike-Akkus an. Der Ladezustand des eBike-Akkus kann ebenfalls an den LEDs am Akku selbst abgelesen werden. In der Anzeige (g) entspricht jeder Balken im Akkusymbol etwa 20 % Kapazität:

Der eBike-Akku ist vollständig geladen.

Der eBike-Akku sollte nachgeladen werden.

Die LEDs der Ladezustandsanzeige am Akku erlöschen. Die Kapazität für die Unterstützung des Antriebs ist aufgebraucht und die Unterstützung wird sanft abgeschaltet. Die verbliebene Kapazität wird für die Beleuchtung zur Verfügung gestellt, die Anzeige blinkt.

Die Kapazität des eBike-Akkus reicht noch für etwa 2 Stunden Fahrradbeleuchtung.

Geschwindigkeits- und Entfernungsanzeigen

In der Tachometeranzeige (a) wird immer die aktuelle Geschwindigkeit angezeigt.

In der Anzeige (i) wird standardmäßig immer die letzte Einstellung angezeigt. Durch wiederholtes mittleres Drücken der Taste – werden nacheinander die Fahrtstrecke TRIP, die Gesamtkilometer TOTAL und die Reichweite des Akkus RANGE angezeigt. (Durch kurzzeitiges Drücken der Taste – wird der Unterstützungslevel abgesenkt!)

Zum Rücksetzen der Fahrtstrecke TRIP wählen Sie die Fahrtstrecke TRIP aus und drücken Sie gleichzeitig lange die Tasten + und -. Zunächst erscheint auf dem Display RESET. Wenn Sie beide Tasten weiter drücken, wird die Fahrtstrecke TRIP auf 0 gesetzt.

Zum Rücksetzen der Reichweite RANGE wählen Sie die Reichweite RANGE aus und drücken Sie gleichzeitig lange die Tasten + und -. Zunächst erscheint auf dem Display RESET. Wenn Sie beide Tasten weiter drücken, wird die Fahrtstrecke TRIP auf 0 gesetzt.

Sie können die angezeigten Werte von Kilometer auf Meilen umstellen, indem Sie die Taste – gedrückt halten 🚫 und kurz 🔊 die Ein-/Aus-Taste (1) drücken.

Zu Wartungszwecken können die Versionsstände der Teilsysteme und deren Typteilenummern abgefragt werden, sofern die Teilsysteme diese Informationen weitergeben (abhängig vom Teilsystem). Drücken Sie bei ausgeschaltetem System gleichzeitig die Tasten – sowie + und betätigen Sie anschließend die Ein-/Aus-Taste (1).

Die USB-Buchse ist dem Anschluss von Diagnosesystemen vorbehalten. Die USB-Buchse hat sonst keine weitere Funktion.

▶ Der USB-Anschluss muss mit der Schutzkappe (8) immer komplett verschlossen sein.

Aktion Tasten Dauer
Bordcomputer einschalten
Bordcomputer ausschalten
Unterstützung erhöhen	+
Unterstützung verringern	-
Anzeige TRIP, TOTAL, RANGE, Unterstützungsmodi	-
Fahrradbeleuchtung einschalten	+
Fahrradbeleuchtung ausschalten	+
Fahrtstrecke zurücksetzen	- +
Schiebehilfe aktivieren	WALK	1.
Schiebehilfe ausführen	+	2. beliebig
von Kilometer auf Meilen umstellen	-	1. halten
		2.
Versionsstände abfragen A)B)	- +	1. halten
		2.
Display-Helligkeit einstellenC)	- +	1. halten
		2.
	- oder +

A) Das eBike-System muss ausgeschaltet sein.
B) Die Informationen werden als Laufschrift angezeigt.
C) Das Display muss ausgeschaltet sein.

Anzeige Fehlercode

Die Komponenten des eBike-Systems werden ständig automatisch überprüft. Wird ein Fehler festgestellt, erscheint der entsprechende Fehlercode auf dem Bordcomputer.

Abhängig von der Art des Fehlers wird der Antrieb gegebenenfalls automatisch abgeschaltet. Die Weiterfahrt ohne Unterstützung durch den Antrieb ist aber jederzeit möglich. Vor weiteren Fahrten sollte das eBike überprüft werden.

▶ Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradhändler ausführen.

Code Ursache Abhilfe
410 Eine oder mehrere Tasten des Bordcomputers sind blockiert.		Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
414 Verbindungsproblem der Bedieneinheit Anschlüsse und Verbindungen überprüfen lassen
418 Eine oder mehrere Tasten der Bedieneinheit sind blockiert.		Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
419 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
422 Verbindungsproblem der Antriebseinheit Anschlüsse und Verbindungen überprüfen lassen
423 Verbindungsproblem des eBike-Akkus Anschlüsse und Verbindungen überprüfen lassen
424 Kommunikationsfehler der Komponenten untereinander		Anschlüsse und Verbindungen überprüfen lassen
426 interner Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. Es ist in diesem Fehlerzustand nicht möglich, sich im Grundeinstellungsmenü den Reifenumfang anzeigen zu lassen oder anzupassen.
430 interner Akku des Bordcomputers leer (nicht bei BUI350)		Bordcomputer aufladen (in der Halterung oder über USB-Anschluss)
431 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
440 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
450 interner Software-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
460 Fehler am USB-Anschluss Entfernen Sie das Kabel vom USB-Anschluss des Bordcomputers. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
490 interner Fehler des Bordcomputers Bordcomputer überprüfen lassen
500 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
502 Fehler in der Fahrradbeleuchtung Überprüfen Sie das Licht und die dazugehörige Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
503 Fehler des Geschwindigkeitssensors Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
504 Manipulation des Geschwindigkeitssignals erkannt.		Position des Speichenmagneten prüfen und ggf. einstellen. Auf Manipulation (Tuning) prüfen. Die Unterstützung des Antriebs wird verringert.
510 interner Sensorfehler	Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
511 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
530 Akkufehler	Schalten Sie das eBike aus, entnehmen Sie den eBike-Akku und setzen Sie den eBike-Akku wieder ein. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

Code Ursache Abhilfe

531 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
540 Temperaturfehler Das eBike befindet sich außerhalb des zulässigen Temperaturbereichs. Schalten Sie das eBike-System aus, um die Antriebseinheit entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu lassen. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
550 Ein unzulässiger Verbraucher wurde erkannt.	Entfernen Sie den Verbraucher. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
580 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
591 Authentifizierungsfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
592 inkompatible Komponente Kompatibles Display einsetzen. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
593 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
595, 596 Kommunikationsfehler Überprüfen Sie die Verkabelung zum Getriebe und starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
602 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
603 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
605 Akku-Temperaturfehler Der Akku befindet sich außerhalb des zulässigen Temperaturbereichs. Schalten Sie das eBike-System aus, um den Akku entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu lassen. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
606 externer Akkufehler	Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
610 Akku-Spannungsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
620 Fehler Ladegerät Ersetzen Sie das Ladegerät. Kontaktieren Sie Ihren Bosch eBike-Händler.
640 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
655 Akku-Mehrfachfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
656 Software-Versionsfehler Kontaktieren Sie Ihren Bosch eBike-Händler, damit er ein Software-Update durchführt.
7xx Fehler bei Drittkomponenten	Beachten Sie die Angaben in der Betriebsanleitung des jeweiligen Komponentenherstellers.
800 interner ABS-Fehler	Kontaktieren Sie Ihren Bosch eBike-Händler.
Code	Ursache Abhilfe
810	unplausible Signale am Radgeschwindigkeits-Sensor	Kontaktieren Sie Ihren Bosch eBike-Händler.
820	Fehler an Leitung zum vorderen Radgeschwindigkeits-Sensor	Kontaktieren Sie Ihren Bosch eBike-Händler.
821 ... 826	unplausible Signale am vorderen Radgeschwindigkeits-SensorSensorscheibe möglicherweise nicht vorhanden, defekt oder falsch montiert; deutlich unterschiedliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrsituation, z.B. Fahren auf dem Hinterrad	Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probefahrt durch. Die ABS-Kontrollleuchte muss erlöschen. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
830	Fehler an Leitung zum hinteren Radgeschwindigkeits-Sensor	Kontaktieren Sie Ihren Bosch eBike-Händler.
831833 ... 835	unplausible Signale am hinteren Radgeschwindigkeits-SensorSensorscheibe möglicherweise nicht vorhanden, defekt oder falsch montiert; deutlich unterschiedliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrsituation, z.B. Fahren auf dem Hinterrad	Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probefahrt durch. Die ABS-Kontrollleuchte muss erlö-schen. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
840	interner ABS-Fehler Kontaktieren Sie Ihren	Bosch eBike-Händler.
850	interner ABS-Fehler Kontaktieren Sie Ihren	Bosch eBike-Händler.
860, 861	Fehler der Spannungsversorgung Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
870, 871880883 ... 885	Kommunikationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.
889	interner ABS-Fehler Kontaktieren Sie Ihren	Bosch eBike-Händler.
890	ABS-Kontrollleuchte ist defekt oder fehlt; ABS ist möglicherweise ohne Funktion.	Kontaktieren Sie Ihren Bosch eBike-Händler.
keine Anzeige	interner Fehler des Bordcomputers Starten Sie Ihr eBike-System durch Aus- und Wiedereinschalten neu.

Wartung und Service

Wartung und Reinigung

Alle Komponenten inklusive der Antriebseinheit dürfen nicht ins Wasser getaucht oder mit Druckwasser gereinigt werden. Verwenden Sie für die Reinigung Ihres Bordcomputers ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie Ihr eBike-System mindestens einmal im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System-software).

Zusätzlich kann der Fahrradhersteller oder Fahrradhändler für den Servicetermin eine Laufleistung im System hinterlegen. In diesem Fall wird Ihnen der Bordcomputer die Fälligkeit des Servicetermins mit der Anzeige (f) ≠ anzeigen.

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhändler.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhändler. Kontaktdaten autorisierter Fahrradhändler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Antriebseinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmüll!

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponenten bitte bei einem autorisierten Fahrradhändler ab.

Änderungen vorbehalten.

Safety instructions

Byta batterier (se bild A)
