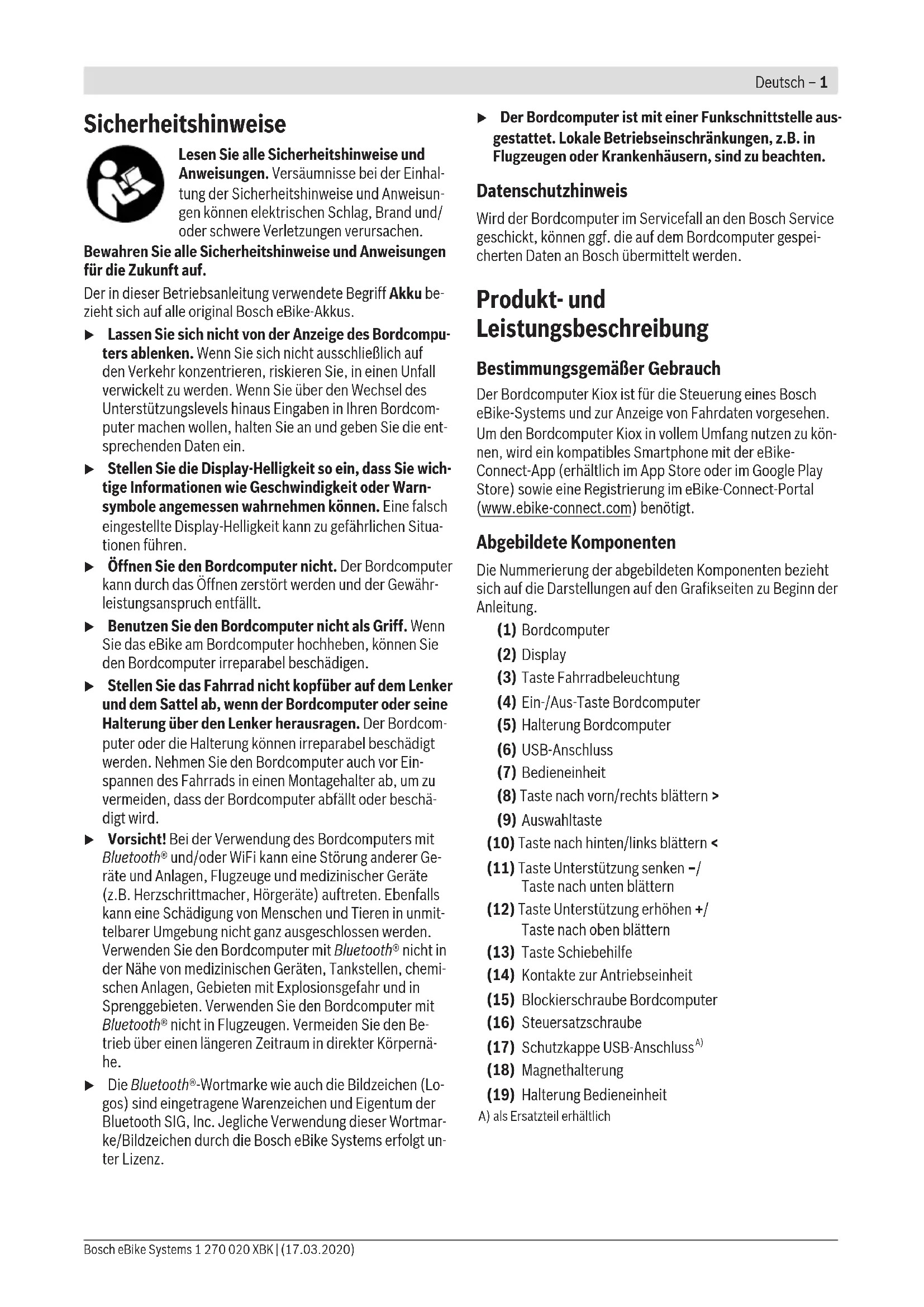

(1) (5) (14) (16) (15) (18) Bosch eBike Systems 1 270 020 XBK | (17.03.2020)4 | 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsDeutsch – 1 Sicherheitshinweise Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhal- tung der Sicherheitshinweise und Anweisun- gen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in dieser Betriebsanleitung verwendete Begriff Akku be- zieht sich auf alle original Bosch eBike-Akkus. u Lassen Sie sich nicht von der Anzeige des Bordcompu- ters ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, riskieren Sie, in einen Unfall verwickelt zu werden. Wenn Sie über den Wechsel des Unterstützungslevels hinaus Eingaben in Ihren Bordcom- puter machen wollen, halten Sie an und geben Sie die ent- sprechenden Daten ein. u Stellen Sie die Display-Helligkeit so ein, dass Sie wich- tige Informationen wie Geschwindigkeit oder Warn- symbole angemessen wahrnehmen können. Eine falsch eingestellte Display-Helligkeit kann zu gefährlichen Situa- tionen führen. u Öffnen Sie den Bordcomputer nicht. Der Bordcomputer kann durch das Öffnen zerstört werden und der Gewähr- leistungsanspruch entfällt. u Benutzen Sie den Bordcomputer nicht als Griff. Wenn Sie das eBike am Bordcomputer hochheben, können Sie den Bordcomputer irreparabel beschädigen. u Stellen Sie das Fahrrad nicht kopfüber auf dem Lenker und dem Sattel ab, wenn der Bordcomputer oder seine Halterung über den Lenker herausragen. Der Bordcom- puter oder die Halterung können irreparabel beschädigt werden. Nehmen Sie den Bordcomputer auch vor Ein- spannen des Fahrrads in einen Montagehalter ab, um zu vermeiden, dass der Bordcomputer abfällt oder beschä- digt wird. u Vorsicht! Bei der Verwendung des Bordcomputers mit Bluetooth® und/oder WiFi kann eine Störung anderer Ge- räte und Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmit- telbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie den Bordcomputer mit Bluetooth® nicht in der Nähe von medizinischen Geräten, Tankstellen, chemi- schen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie den Bordcomputer mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Be- trieb über einen längeren Zeitraum in direkter Körpernä- he. u Die Bluetooth®-Wortmarke wie auch die Bildzeichen (Lo- gos) sind eingetragene Warenzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmar- ke/Bildzeichen durch die Bosch eBike Systems erfolgt un- ter Lizenz. u Der Bordcomputer ist mit einer Funkschnittstelle aus- gestattet. Lokale Betriebseinschränkungen, z.B. in Flugzeugen oder Krankenhäusern, sind zu beachten. Datenschutzhinweis Wird der Bordcomputer im Servicefall an den Bosch Service geschickt, können ggf. die auf dem Bordcomputer gespei- cherten Daten an Bosch übermittelt werden. Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Der Bordcomputer Kiox ist für die Steuerung eines Bosch eBike-Systems und zur Anzeige von Fahrdaten vorgesehen. Um den Bordcomputer Kiox in vollem Umfang nutzen zu kön- nen, wird ein kompatibles Smartphone mit der eBike- Connect-App (erhältlich im App Store oder im Google Play Store) sowie eine Registrierung im eBike-Connect-Portal (www.ebike-connect.com) benötigt. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung. (1) Bordcomputer (2) Display (3) Taste Fahrradbeleuchtung (4) Ein-/Aus-Taste Bordcomputer (5) Halterung Bordcomputer (6) USB-Anschluss (7) Bedieneinheit (8) Taste nach vorn/rechts blättern > (9) Auswahltaste (10) Taste nach hinten/links blättern < (11) Taste Unterstützung senken –/ Taste nach unten blättern (12) Taste Unterstützung erhöhen +/ Taste nach oben blättern (13) Taste Schiebehilfe (14) Kontakte zur Antriebseinheit (15) Blockierschraube Bordcomputer (16) Steuersatzschraube (17) Schutzkappe USB-Anschluss

(18) Magnethalterung (19) Halterung Bedieneinheit A) als Ersatzteil erhältlich Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Deutsch – 2 Technische Daten Bordcomputer Kiox Produkt-Code BUI330 Ladestrom USB-Anschluss max.

mA 1000 Ladespannung USB-An- schluss V 5 USB-Ladekabel

Betriebstemperatur °C −5… +40 Ladetemperatur °C 0… +40 Lagertemperatur °C +10… +40 Lithium-Ionen-Akku intern V mAh 3,7

IP x7 Gewicht, ca. g 60 Bluetooth®Low Energy – Frequenz MHz 2400–2480 – Sendeleistung mW <10 A) bei einer Umgebungstemperatur <25 °C B) ist nicht im Standard-Lieferumfang enthalten C) bei geschlossener USB-Abdeckung Konformitätserklärung Hiermit erklärt die Robert Bosch GmbH, Bosch eBike Sys- tems, dass der Funkanlagentyp Kiox der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Kon- formitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.ebike-connect.com/conformity. Montage Bordcomputer einsetzen und entnehmen (sieheBildA) Setzen Sie Kiox zuerst mit dem unteren Teil an der Halterung (5) an und klappen Sie ihn leicht nach vorn, bis der Bord- computer spürbar in der Magnethalterung fixiert ist. Zum Entnehmen greifen Sie den Bordcomputer am oberen Ende und ziehen ihn zu sich, bis er sich aus der Magnethalte- rung löst. u Wenn Sie das eBike abstellen, entnehmen Sie den Bordcomputer. Es ist möglich, den Bordcomputer in der Halterung gegen Entnahme zu sichern. Lösen Sie dazu die Steuersatzschrau- be(16) so weit, bis die Halterung des Kiox seitlich ge- schwenkt werden kann. Setzen Sie den Bordcomputer in die Halterung. Schrauben Sie die Blockierschraube (M3, 6 mm lang) von unten in das dafür vorgesehene Gewinde des Bord- computers (die Verwendung einer längeren Schraube kann zu einer Beschädigung des Bordcomputers führen). Schwenken Sie die Halterung wieder zurück und ziehen Sie die Steuersatzschraube entsprechend den Herstelleranga- ben fest. Betrieb Vor der ersten Inbetriebnahme Kiox wird mit einem teilgeladenen Akku ausgeliefert. Vor dem ersten Gebrauch muss dieser Akku über den USB-An- schluss (siehe „Energieversorgung des Bordcomputers“, SeiteDeutsch – 3) oder über das eBike-System mindes- tens 1h geladen werden. Die Bedieneinheit sollte so angebracht sein, dass die Tasten fast vertikal zum Lenker stehen. Bei der ersten Inbetriebnahme wird zunächst die Sprachaus- wahl angezeigt und danach können Sie über den Menüpunkt <Einführung Kiox> wesentliche Funktionen und Anzeigen erklärt bekommen. Der Menüpunkt ist auch später über <Einstellungen>→ <Informationen> aufrufbar. Systemeinstellungen wählen Setzen Sie den Bordcomputer in die Halterung ein und ge- hen bei stehendem Fahrrad folgendermaßen vor: Gehen Sie auf den Status-Screen (mit der Taste <(10) auf der Bedieneinheit bis zur ersten Anzeige) und rufen Sie mit der Auswahltaste <Einstellungen> auf. Mit den Tasten –(11) und +(12) können Sie die gewünsch- te Einstellung wählen und diese sowie eventuell weiterfüh- rende Untermenüs mit der Auswahltaste (9) öffnen. Aus dem jeweiligen Einstellungsmenü können Sie mit der Tas- te<(10) in das vorherige Menü zurückblättern. Unter <Systemeinst. (Systemeinstellungen)> können Sie folgende Einstellungen vornehmen: – <Helligkeit> – <Uhrzeit> – <Datum [TT.Mon.JJJJ]> – <Zeitzone> – <24-Stunden> – <Heller Hinterg.> – <Imperial> – <Sprache> – <Werkseinstellungen> Inbetriebnahme des eBike-Systems Voraussetzungen Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind: – Ein ausreichend geladener eBike-Akku ist eingesetzt (sie- he Betriebsanleitung des Akkus). – Der Bordcomputer ist richtig in die Halterung eingesetzt. eBike-System ein-/ausschalten Zum Einschalten des eBike-Systems haben Sie folgende Möglichkeiten: – Drücken Sie bei eingesetztem Bordcomputer und einge- setztem eBike-Akku einmal kurz die Ein-/Aus-Taste (4) des Bordcomputers. 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsDeutsch – 3 – Drücken Sie bei eingesetztem Bordcomputer die Ein-/ Aus-Taste des eBike-Akkus (es sind Fahrradhersteller- spezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanlei- tung des Akkus). Der Antrieb wird aktiviert, sobald Sie in die Pedale treten (außer in der Funktion Schiebehilfe oder im Unterstützungs- level OFF). Die Motorleistung richtet sich nach dem einge- stellten Unterstützungslevel am Bordcomputer. Sobald Sie im Normalbetrieb aufhören in die Pedale zu tre- ten, oder sobald Sie eine Geschwindigkeit von 25/45 km/h erreicht haben, wird die Unterstützung durch den eBike-An- trieb abgeschaltet. Der Antrieb wird automatisch wieder ak- tiviert, sobald Sie in die Pedale treten und die Geschwindig- keit unter 25/45 km/h liegt. Zum Ausschalten des eBike-Systems haben Sie folgende Möglichkeiten: – Drücken Sie kurz die Ein-/Aus-Taste (4) des Bordcompu- ters. – Schalten Sie den eBike-Akku an dessen Ein-/Aus-Taste aus (es sind Fahrradhersteller-spezifische Lösungen mög- lich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Fahrradherstellers). – Entnehmen Sie den Bordcomputer aus der Halterung. Wird etwa 10Minuten lang keine Leistung des eBike-An- triebs abgerufen (z.B. weil das eBike steht) und keine Taste an Bordcomputer oder Bedieneinheit des eBikes gedrückt, schaltet sich das eBike-System und damit auch der Akku aus Energiespargründen automatisch ab. Energieversorgung des Bordcomputers Sitzt der Bordcomputer in der Halterung (5), ist ein ausrei- chend geladener eBike-Akku in das eBike eingesetzt und das eBike-System eingeschaltet, wird der Bordcomputer-Akku vom eBike-Akku mit Energie versorgt und geladen. Wird der Bordcomputer aus der Halterung (5) entnommen, erfolgt die Energieversorgung über den Bordcomputer-Akku. Ist der Bordcomputer-Akku schwach, wird auf dem Display eine Warnmeldung angezeigt. Zum Aufladen des Bordcomputer-Akkus setzen Sie den Bordcomputer wieder in die Halterung (5). Beachten Sie, dass, wenn Sie den eBike-Akku nicht gerade laden, sich das eBike-System nach 10 Minuten ohne Betätigung automa- tisch abschaltet. In diesem Fall wird auch das Laden des Bordcomputer-Akkus beendet. Sie können den Bordcomputer auch über den USB-An- schluss(6) aufladen. Öffnen Sie dazu die Schutzkappe (17). Verbinden Sie die USB-Buchse des Bordcomputers über ein Micro-USB-Kabel mit einem handelsüblichen USB-Ladegerät (nicht im Standard-Lieferumfang) oder dem USB-Anschluss eines Computers (max. 5V Ladespannung; max. 500mA Ladestrom). Wird der Bordcomputer aus der Halterung (5) entnommen, bleiben alle Werte der Funktionen gespeichert und werden durchlaufend angezeigt. Ohne erneutes Aufladen des Kiox-Akkus bleiben Datum und Uhrzeit maximal 6 Monate erhalten. Nach dem Wiederein- schalten werden im Fall einer Bluetooth®-Verbindung zur App und einer erfolgreichen GPS-OrtungaufdemSmart- pho ne Datum und Uhrzeit neu gesetzt. Hinweis: Kiox wird nur im eingeschalteten Zustand geladen. Hinweis: Wenn Kiox während des Ladevorgangs mit USB- Kabel ausgeschaltet wird, kann Kiox erst wieder eingeschal- tet werden, wenn das USB-Kabel abgezogen worden ist. Hinweis: Um eine maximale Lebensdauer des Bordcompu- ter-Akkus zu erreichen, sollte der Bordcomputer-Akku alle drei Monate für eine Stunde nachgeladen werden. Akku-Ladezustandsanzeige Die Akku-Ladezustandsanzeige des eBike-Akkusd (siehe „Start-Screen“, SeiteDeutsch – 6) kann auf dem Status- Screen und in der Statuszeile abgelesen werden. Der Lade- zustand des eBike-Akkus kann ebenfalls an den LEDs am eBike-Akku selbst abgelesen werden. Farbe der Anzeige Erklärung weiß Der eBike-Akku ist über 30 % geladen. gelb Der eBike-Akku ist zwischen 15 % und 30% geladen. rot Der eBike-Akku ist zwischen 0 % und 15% geladen. rot + ! Die Kapazität für die Unter- stützung des Antriebs ist auf- gebraucht und die Unterstüt- zung wird abgeschaltet. Die verbliebene Kapazität wird für die Fahrradbeleuchtung und den Bordcomputer zur Verfügung gestellt. Wird der eBike-Akku am Rad geladen, wird eine entspre- chende Meldung angezeigt. Wird der Bordcomputer aus der Halterung(5) entnommen, bleibt der zuletzt angezeigte Akku-Ladezustand gespeichert. Lagerungsmodus/Kiox rücksetzen Der Bediencomputer verfügt über einen stromsparenden Lagerungsmodus, der die Entladung des internen Akkus auf ein Minimum reduziert. Dabei gehen Datum und Uhrzeit ver- loren. Dieser Modus kann durch dauerhaftes Drücken (mindestens 8 s) der Ein-/Aus-Taste(4) des Bordcomputers ausgelöst werden. Wenn der Bordcomputer durch kurzes Drücken der Ein-/ Aus-Taste(4) nicht startet, befindet sich der Bordcomputer im Lagerungsmodus. Wenn Sie die Ein-/Aus-Taste(4) mindestens 2 s drücken, können Sie den Lagerungsmodus wieder beenden. Der Bordcomputer erkennt, ob er sich in einem vollständig funktionsfähigen Zustand befindet. Wenn Sie in einem voll- ständig funktionsfähigen Zustand die Ein-/Aus-Taste(4) mindestens 8s drücken, begibt sich der Bordcomputer in den Lagerungsmodus. Sollte sich Kiox wider Erwarten nicht in einem funktionsfähigen Zustand befinden und sich nicht mehr bedienen lassen, so bewirkt das dauerhafte Drücken Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Deutsch – 4 (mindestens8 s) der Ein-/Aus-Taste(4) ein Rücksetzen. Nach dem Rücksetzen startet der Bordcomputer automa- tisch nach ca.5s neu. Sollte Kiox nicht neu starten, drücken Sie die Ein-/Aus-Taste(4) für 2s. Um Kiox auf Werkseinstellungen zurückzusetzen, wählen Sie <Einstellungen>→ <Systemeinst. (Systemeinstellun- gen)>→ <Werkseinstellungen>. Alle Benutzerdaten gehen dabei verloren. Unterstützungslevel einstellen Sie können an der Bedieneinheit (7) einstellen, wie stark Sie der eBike-Antrieb beim Treten unterstützt. Der Unterstüt- zungslevel kann jederzeit, auch während der Fahrt, geändert werden. Hinweis: In einzelnen Ausführungen ist es möglich, dass der Unterstützungslevel voreingestellt ist und nicht geändert werden kann. Es ist auch möglich, dass weniger Unterstüt- zungslevel zur Auswahl stehen, als hier angegeben. Folgende Unterstützungslevel stehen maximal zur Verfü- gung: – OFF: Die Motorunterstützung ist abgeschaltet, das eBike kann wie ein normales Fahrrad allein durch Treten fortbe- wegt werden. Die Schiebehilfe kann in diesem Unterstüt- zungslevel nicht aktiviert werden. – ECO: wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite – TOUR: gleichmäßige Unterstützung, für Touren mit großer Reichweite – SPORT/eMTB: SPORT: kraftvolle Unterstützung, für sportives Fahren auf bergigen Strecken sowie für Stadtverkehr eMTB: optimale Unterstützung in jedem Terrain, sportli- ches Anfahren, verbesserte Dynamik, maximale Perfor- mance (eMTB ist nur in Kombination mit den Antriebsein- heiten BDU250P CX, BDU365, BDU450 CX und BDU480 CX verfügbar. Es ist gegebenenfalls ein Software-Update erforderlich.) – TURBO: maximale Unterstützung bis in hohe Trittfrequen- zen, für sportives Fahren Zum Erhöhen des Unterstützungslevels drücken Sie die Tas- te + (12) an der Bedieneinheit so oft, bis der gewünschte Unterstützungslevel in der Anzeige erscheint, zum Senken drücken Sie die Taste – (11). Die abgerufene Motorleistung erscheint in der Anzeige h (siehe „Start-Screen“, SeiteDeutsch – 6). Die maximale Motorleistung hängt vom gewählten Unterstützungslevel ab. Wird der Bordcomputer aus der Halterung (5) entnommen, bleibt der zuletzt angezeigte Unterstützungslevel gespei- chert.. Schiebehilfe ein-/ausschalten Die Schiebehilfe kann Ihnen das Schieben des eBikes er- leichtern. Die Geschwindigkeit in dieser Funktion ist abhän- gig vom eingelegten Gang und kann maximal 6km/h errei- chen. Je kleiner der gewählte Gang ist, desto geringer ist die Geschwindigkeit in der Funktion Schiebehilfe (bei voller Leistung). u Die Funktion Schiebehilfe darf ausschließlich beim Schieben des eBikes verwendet werden. Haben die Rä- der des eBikes beim Benutzen der Schiebehilfe keinen Bodenkontakt, besteht Verletzungsgefahr. Zum Aktivieren der Schiebehilfe drücken Sie kurz die Taste WALK an Ihrem Bordcomputer. Nach der Aktivierung drücken Sie innerhalb von 3 s die Taste + und halten sie ge- drückt. Der Antrieb des eBikes wird eingeschaltet. Hinweis: Die Schiebehilfe kann im Unterstützungslevel OFF nicht aktiviert werden. Die Schiebehilfe wird ausgeschaltet, sobald eines der fol- genden Ereignisse eintritt: – Sie lassen die Taste+ los, – die Räder des eBikes werden blockiert (z.B. durch Brem- sen oder Anstoßen an ein Hindernis), – die Geschwindigkeit überschreitet 6km/h. Die Funktionsweise der Schiebehilfe unterliegt länderspezi- fischen Bestimmungen und kann deshalb von der oben ge- nannten Beschreibung abweichen oder deaktiviert sein. Fahrradbeleuchtung ein-/ausschalten In der Ausführung, bei der das Fahrlicht durch das eBike- System gespeist wird, können über den Bordcomputer mit der Taste Fahrradbeleuchtung(3) gleichzeitig Vorderlicht und Rücklicht ein- und ausgeschaltet werden. Prüfen Sie vor jedem Fahrtantritt die korrekte Funktion Ihrer Fahrradbeleuchtung. Bei eingeschaltetem Licht leuchtet die Anzeige Fahrlichtc (siehe „Start-Screen“, SeiteDeutsch – 6) in der Status- leiste im Display auf. Das Ein- und Ausschalten der Fahrradbeleuchtung hat kei- nen Einfluss auf die Hintergrundbeleuchtung des Displays. Erstellung einer Nutzerkennung Um alle Funktionen des Bediensystems nutzen zu können, müssen Sie sich online registrieren. Über eine Nutzerkennung können Sie unter anderem Ihre Fahrdaten und Routen analysieren. Sie können eine Nutzerkennung über Ihre Smartphone-App Bosch eBike Connect oder direkt über www.eBike-Connect.com anlegen. Geben Sie die für die Re- gistrierung erforderlichen Daten ein. Die Smartphone-App Bosch eBike Connect können Sie kostenfrei über den AppStore (für Apple iPhones) bzw. über den Google Play Store (für Android-Geräte) herunterladen. Verbindung des Bordcomputers mit der App BoscheBikeConnect Eine Verbindung zum Smartphone wird folgendermaßen her- gestellt: – Starten Sie die App. – Wählen Sie den Reiter <Mein eBike> aus. – Wählen Sie <Neues eBike-Gerät hinzufügen> aus. – Fügen Sie Kiox hinzu. Nun wird in der App ein entsprechender Hinweis angezeigt, dass auf dem Bordcomputer die Taste Fahrradbeleuchtung (3) für 5s gedrückt werden soll. 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsDeutsch – 5 Drücken Sie 5s auf die Taste (3). Der Bordcomputer akti- viert die Bluetooth®-Low-Energy-Verbindung automatisch und wechselt in den Pairing-Modus. Folgen Sie den Anweisungen auf dem Bildschirm. Ist der Pai- ring-Vorgang abgeschlossen, werden die Nutzerdaten syn- chronisiert. Hinweis: Die Bluetooth®-Verbindung muss nicht manuell ak- tiviert werden. Aktivitätstracking Um Aktivitäten aufzuzeichnen, ist eine Registrierung bzw. Anmeldung im eBike-Connect-Portal oder der eBike- Connect-App erforderlich. Für die Erfassung von Aktivitäten müssen Sie der Speiche- rung von Standortdaten im Portal bzw. in der App zustim- men. Nur dann werden Ihre Aktivitäten im Portal und in der App angezeigt. Eine Aufzeichnung der Position erfolgt nur, wenn der Bordcomputer mit der eBike-Connect-App verbun- den ist. eShift (optional) Unter eShift versteht man die Einbindung von elektroni- schen Schaltsystemen in das eBike-System. Die eShift-Kom- ponenten sind vom Hersteller mit der Antriebseinheit elek- trisch verbunden. Die Bedienung der elektronischen Schalt- systeme ist in einer eigenen Betriebsanleitung beschrieben. eSuspension (optional) Unter eSuspension versteht man die Einbindung elektroni- scher Dämpfungs- und Federungselemente in das eBike-Sys- tem. Über das Schnellmenü können vordefinierte Einstel- lungen für das eSuspension-System gewählt werden. Details zu den Einstellungen finden Sie in der Betriebsanlei- tung des eSuspension-Herstellers. eSuspension ist nur zusammen mit dem Bordcomputer Kiox verfügbar und in Kombination mit den Antriebseinheiten BDU450 CX, BDU480 CX und BDU490P möglich. ABS – Antiblockiersystem (optional) Ist das Rad mit einem Bosch-eBike-ABS ausgestattet, das über keine externe Kontrollleuchte verfügt, wird die Kontroll- leuchte beim Systemstart und im Fehlerfall im Display des Kiox angezeigt. Details zum ABS und der Funktionsweise fin- den Sie in der ABS-Betriebsanleitung. Lock (Premiumfunktion) Die Lock-Funktion kann im <Shop> der eBike-Connect-App erworben werden. Nach dem Einschalten der Lock-Funktion ist durch Abziehen des Bordcomputers die Unterstützung der eBike-Antriebseinheit deaktiviert. Eine Aktivierung ist dann nur mit dem zum eBike gehörenden Bordcomputer möglich. Eine detaillierte Anleitung hierzu finden Sie in der Online-Be- triebsanleitung unter www.Bosch-eBike.com/Kiox-manual. Software-Updates Software-Updates werden im Hintergrund von der App auf den Bordcomputer übertragen, sobald die App mit dem Bordcomputer verbunden ist. Ist ein Update vollständig übertragen, wird dies dreimal beim Neustart des Bordcom- puters angezeigt. Alternativ können Sie unter <Systemeinst. (Systemeinstel- lungen)> prüfen, ob ein Update vorliegt. Energieversorgung externer Geräte über USB‑Anschluss Mithilfe des USB-Anschlusses können die meisten Geräte, deren Energieversorgung über USB möglich ist (z.B. diverse Mobiltelefone), betrieben bzw. aufgeladen werden. Voraussetzung für das Laden ist, dass der Bordcomputer und ein ausreichend geladener Akku in das eBike eingesetzt sind. Öffnen Sie die Schutzkappe(17) des USB-Anschlusses am Bordcomputer. Verbinden Sie den USB-Anschluss des exter- nen Geräts über das USB-Ladekabel Micro A – Micro B (er- hältlich bei Ihrem Bosch eBike-Händler) mit der USB-Buch- se(6) am Bordcomputer. Nach dem Abstecken des Verbrauchers muss der USB-An- schluss mit der Schutzkappe(17) wieder sorgfältig ver- schlossen werden. Eine USB-Verbindung ist keine wasserdichte Steckver- bindung. Bei Fahrten im Regen darf kein externes Gerät angeschlossen sein und der USB-Anschluss muss mit der Schutzkappe(17) komplett verschlossen sein. Achtung: Angeschlossene Verbraucher können die Reich- weite des eBikes beeinträchtigen. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Deutsch – 6 Anzeigen und Einstellungen des Bordcomputers Hinweis: Alle Oberflächendarstellungen und Oberflächen-texte der folgenden Seiten entsprechen dem Freigabestandder Software. Nach einem Software-Update kann es sein,dass sich die Oberflächendarstellungen und/oder Oberflä-chentexte geringfügig verändern. Bedienlogik Mit den Tasten <(10) und >(8) können die verschiedenen Screens mit den Informationen der Fahrwerte auch währendder Fahrt erreicht werden. So können beide Hände währendder Fahrt am Lenker bleiben. Mit den Tasten +(12) und –(11) können Sie den Unterstüt- zungslevel erhöhen bzw. absenken.Die <Einstellungen>, die über den Status-Screen erreich-bar sind, können während der Fahrt nicht angepasst wer- den. Mit der Auswahltaste(9) können Sie folgende Funktionenausführen:– Sie erhalten während der Fahrt Zugang zum Schnellme- nü. – Sie können im Stehen im Status-Screen das Einstellungs-menü aufrufen.– Sie können Werte und Informationshinweise bestätigen.– Sie können einen Dialog verlassen.Wird der Bordcomputer aus seiner Halterung genommenund nicht ausgeschaltet, werden Informationen zur letztengefahrenen Strecke sowie Statusinformationen nacheinan-der in einer Schleife angezeigt.Wenn nach der Entnahme aus der Halterung keine Taste ge-drückt wird, schaltet sich der Bordcomputer nach 1 Minute ab. Screen-Reihenfolge Wenn der Bordcomputer in seine Halterung eingesetzt ist,können Sie folgende Anzeigen nacheinander abrufen:1. Start-Screen2. Uhrzeit und Reichweite3. Strecke und Fahrzeit4. Leistung und Trittfrequenz5. durchschnittliche Geschwindigkeit und maximale Ge-schwindigkeit6. Strecke, Reichweite, Leistung und Herzfrequenz7. Herzfrequenz8. Kalorienverbrauch und Gesamtstrecke9. Status-Screen Start-Screen Sobald Sie den eingeschalteten Bordcomputer in die Halte-rung einsetzen, erscheint der Start-Screen. 24,3

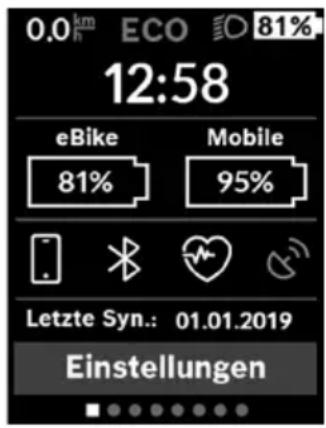

Anzeige Uhrzeit/Geschwindigkeit Anzeige Unterstützungslevel Anzeige Fahrlicht Akku-Ladezustandsanzeige eBike-Akku Anzeige Geschwindigkeitseinheit

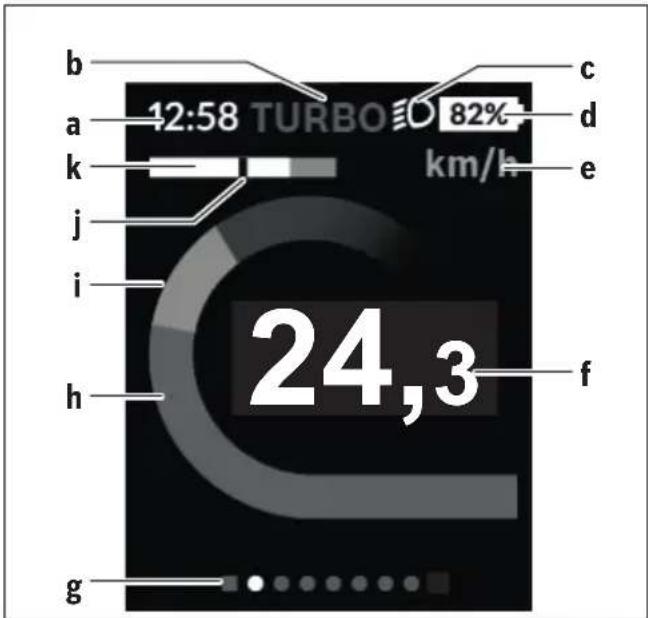

Geschwindigkeit Orientierungsleiste Motorleistung eigene Leistung Durchschnittsgeschwindigkeit Leistungsauswertung kann über den Status-Screen <Einstellungen> geändert wer- den Die Anzeigen a...d bilden die Statusleiste und werden auf je-dem Screen angezeigt. Wird auf dem Screen selbst bereitsdie Geschwindigkeit angezeigt, wechselt die Anzeigea aufdie aktuelle Uhrzeit in Stunden und Minuten. In der Status-leiste werden angezeigt:– Geschwindigkeit/Uhrzeit: die aktuelle Geschwindigkeitin km/h oder mph bzw. die aktuelle Uhrzeit– Unterstützungslevel: Anzeige der aktuell gewählten Un-terstützung in einer farblichen Codierung– Licht: ein Symbol für das eingeschaltete Licht– Ladezustand eBike-Akku: eine prozentuale Anzeige desaktuellen LadezustandsIn der Leistungsauswertung k wird Ihnen die momentane Ge-schwindigkeit (weißer Balken) im Verhältnis zu Ihrer Durch-schnittsgeschwindigkeit j grafisch angezeigt. Über die Grafikkönnen Sie direkt erkennen, ob Ihre momentane Geschwin-digkeit sich über oder unter Ihrem Durchschnittswert befin-det (links vom schwarzen Strich = unter Durchschnittswert;rechts vom schwarzen Strich = über Durchschnittswert).Über die Orientierungsleisteg können Sie erkennen, auf wel-chem Screen Sie sich befinden. Ihr momentaner Screen wird hervorgehoben dargestellt. Mit den Tasten<(10) und >(8) können Sie weitere Screens ansteuern.1 270 020 XBK | (17.03.2020) Bosch eBike SystemsDeutsch – 7 Vom ersten Start-Screen erreichen Sie den Status-Screen über die Taste<(10). Status-Screen Auf dem Status-Screen wer- den Ihnen neben der Status- leiste die aktuelle Uhrzeit, der Ladezustand aller Akkus Ihres eBikes und der Ladezustand Ihres Smartphone-Akkus an- gezeigt, falls das Smartphone über Bluetooth® verbunden ist. Darunter werden ggf. Symbo- le zur Anzeige einer aktivier- ten Bluetooth®-Funktion oder eines über Bluetooth® ver- bundenen Geräts (z.B. ein Herzfrequenzmesser) abgebildet. Ebenso wird Ihnen das Datum der letzten Synchronisation zwischen Smartphone und Kiox angezeigt. Im unteren Bereich haben Sie Zugriff auf die <Einstellun- gen>. <Einstellungen> Zugang zum Einstellungsmenü erhalten Sie über den Status- Screen. Die <Einstellungen> können nicht während der Fahrt erreicht und angepasst werden. Mit den Tasten –(11) und +(12) können Sie die gewünsch- te Einstellung wählen und diese sowie eventuell weiterfüh- rende Untermenüs mit der Auswahltaste (9) öffnen. Aus dem jeweiligen Einstellungsmenü können Sie mit der Tas- te<(10) in das vorherige Menü zurückblättern. In der ersten Navigationsebene finden Sie die folgenden übergeordneten Bereiche: – <Registrierung> – Hinweise zur Registrierung: Dieser Menüpunkt wird nur angezeigt, wenn Sie sich noch nicht auf eBike Connect registriert haben. – <Mein eBike> – Einstellungen rund um Ihr eBike: Sie können die Zähler, wie Tageskilometer und Durch- schnittswerte, automatisch oder manuell auf „0“ setzen lassen sowie die Reichweite zurücksetzen. Sie können den vom Hersteller voreingestellten Wert des Radum- fangs um ±5% verändern. Wenn Ihr eBike mit eShift aus- gerüstet ist, können Sie hier auch Ihr eShift-System konfi- gurieren. Der Fahrradhersteller oder Fahrradhändler kann für den Servicetermin eine Laufleistung und/oder einen Zeitraum zugrunde legen. Unter <Service: [TT. Mon. JJJJ] oder bei [xxxxx] [km]> wird Ihnen die Fäl- ligkeit des Servicetermins angezeigt. Auf der Bike-Kom- ponentenseite werden Ihnen für die jeweilige Komponen- te Seriennummer, Hardware-Stand, Software-Stand und andere für die Komponente relevante Kenndaten ange- zeigt. – <Mein Profil> – Daten des aktiven Nutzers – <Bluetooth> – das Ein- bzw. Abschalten der Bluetooth®- Funktion: Verbundene Geräte werden angezeigt. – <Systemeinst. (Systemeinstellungen)> – eine Liste von Optionen zur Einstellung Ihres Bordcomputers: Sie können Geschwindigkeit und Entfernung in Kilome- tern oder Meilen, die Uhrzeit im 12-Stunden- oder im 24- Stunden-Format anzeigen lassen, die Uhrzeit, Datum und Zeitzone auswählen und Ihre bevorzugte Sprache einstel- len. Sie können Kiox auf die Werkseinstellungen rückset- zen, ein Software-Update starten (falls verfügbar) und zwischen einem schwarzen oder weißen Design auswäh- len. – <Informationen> – Informationen zu Ihrem Kiox: Hinweise zu FAQ (häufig gestellte Fragen), Zertifizierun- gen, Kontaktinformationen, Informationen zu Lizenzen Eine detailliertere Beschreibung der einzelnen Parameter finden Sie in der Online-Bedienungsanleitung unter www.Bosch-eBike.com/Kiox-manual. Schnellmenü Über das Schnellmenü werden ausgewählte Einstellungen angezeigt, die auch während der Fahrt angepasst werden können. Der Zugang zum Schnellmenü ist über die Auswahltaste(9) möglich. Vom Status-Screen ist der Zugang nicht möglich. Über das Schnellmenü können Sie folgende Einstellungen vornehmen: – <Trip zurücks?> Alle Daten zu der bis dahin zurückgelegten Strecke wer- den auf Null zurückgesetzt. – <eShift> Sie können hier die Trittfrequenz einstellen. – <eSuspension> Hier können Sie einen vom Hersteller definierten Dämp- fungs- bzw. Federungsmodus einstellen. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Deutsch – 8 Anzeige Fehlercode Die Komponenten des eBike-Systems werden ständig auto- matisch überprüft. Wird ein Fehler festgestellt, erscheint der entsprechende Fehlercode auf dem Bordcomputer. Abhängig von der Art des Fehlers wird der Antrieb gegebe- nenfalls automatisch abgeschaltet. Die Weiterfahrt ohne Un- terstützung durch den Antrieb ist aber jederzeit möglich. Vor weiteren Fahrten sollte das eBike überprüft werden. u Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradhändler ausführen. Code Ursache Abhilfe 410 Eine oder mehrere Tasten des Bordcom- puters sind blockiert. Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen Schmutz. Reinigen Sie die Tasten gegebenenfalls. 414 Verbindungsproblem der Bedieneinheit Anschlüsse und Verbindungen überprüfen lassen 418 Eine oder mehrere Tasten der Bedienein- heit sind blockiert. Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen Schmutz. Reinigen Sie die Tasten gegebenenfalls. 419 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 422 Verbindungsproblem der Antriebseinheit Anschlüsse und Verbindungen überprüfen lassen 423 Verbindungsproblem des eBike-Akkus Anschlüsse und Verbindungen überprüfen lassen 424 Kommunikationsfehler der Komponenten untereinander Anschlüsse und Verbindungen überprüfen lassen 426 interner Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. Es ist in diesem Feh- lerzustand nicht möglich, sich im Grundeinstellungsmenü den Rei- fenumfang anzeigen zu lassen oder anzupassen. 430 interner Akku des Bordcomputers leer (nicht bei BUI350) Bordcomputer aufladen (in der Halterung oder über USB-An- schluss) 431 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 440 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 450 interner Software-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 460 Fehler am USB-Anschluss Entfernen Sie das Kabel vom USB-Anschluss des Bordcomputers. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 490 interner Fehler des Bordcomputers Bordcomputer überprüfen lassen 500 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 502 Fehler in der Fahrradbeleuchtung Überprüfen Sie das Licht und die dazugehörige Verkabelung. Star- ten Sie das System neu. Falls das Problem weiterhin besteht, kon- taktieren Sie Ihren Bosch eBike-Händler. 503 Fehler des Geschwindigkeitssensors Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 504 Manipulation des Geschwindigkeitssignals erkannt. Position des Speichenmagneten prüfen und ggf. einstellen. Auf Manipulation (Tuning) prüfen. Die Unterstützung des Antriebs wird verringert. 510 interner Sensorfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 511 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 530 Akkufehler Schalten Sie das eBike aus, entnehmen Sie den eBike-Akku und setzen Sie den eBike-Akku wieder ein. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 1 270 020 XBK | (17.03.2020) Bosch eBike SystemsDeutsch – 9 Code Ursache Abhilfe 531 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 540 Temperaturfehler Das eBike befindet sich außerhalb des zulässigen Temperaturbe- reichs. Schalten Sie das eBike-System aus, um die Antriebseinheit entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu lassen. Starten Sie das System neu. Falls das Pro- blem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händ- ler. 550 Ein unzulässiger Verbraucher wurde er- kannt. Entfernen Sie den Verbraucher. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 580 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 591 Authentifizierungsfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Pro- blem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händ- ler. 592 inkompatible Komponente Kompatibles Display einsetzen. Falls das Problem weiterhin be- steht, kontaktieren Sie Ihren Bosch eBike-Händler. 593 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 595, 596 Kommunikationsfehler Überprüfen Sie die Verkabelung zum Getriebe und starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 602 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 603 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 605 Akku-Temperaturfehler Der Akku befindet sich außerhalb des zulässigen Temperaturbe- reichs. Schalten Sie das eBike-System aus, um den Akku entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu lassen. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 606 externer Akkufehler Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 610 Akku-Spannungsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 620 Fehler Ladegerät Ersetzen Sie das Ladegerät. Kontaktieren Sie Ihren Bosch eBike- Händler. 640 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 655 Akku-Mehrfachfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Pro- blem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händ- ler. 656 Software-Versionsfehler Kontaktieren Sie Ihren Bosch eBike-Händler, damit er ein Software-Update durchführt. 7xx Fehler bei Drittkomponenten Beachten Sie die Angaben in der Betriebsanleitung des jeweiligen Komponentenherstellers. 800 interner ABS-Fehler Kontaktieren Sie Ihren Bosch eBike-Händler. Bosch eBike Systems 1 270 020 XBK | (17.03.2020)Deutsch – 10 Code Ursache Abhilfe 810 unplausible Signale am Radgeschwindig- keits-Sensor Kontaktieren Sie Ihren Bosch eBike-Händler. 820 Fehler an Leitung zum vorderen Radge- schwindigkeits-Sensor Kontaktieren Sie Ihren Bosch eBike-Händler. 821 ... 826 unplausible Signale am vorderen Radge- schwindigkeits-Sensor Sensorscheibe möglicherweise nicht vor- handen, defekt oder falsch montiert; deut- lich unterschiedliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrsi- tuation, z.B. Fahren auf dem Hinterrad Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probefahrt durch. Die ABS-Kontrollleuchte muss erlö- schen. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 830 Fehler an Leitung zum hinteren Radge- schwindigkeits-Sensor Kontaktieren Sie Ihren Bosch eBike-Händler.

unplausible Signale am hinteren Radge- schwindigkeits-Sensor Sensorscheibe möglicherweise nicht vor- handen, defekt oder falsch montiert; deut- lich unterschiedliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrsi- tuation, z.B. Fahren auf dem Hinterrad Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probefahrt durch. Die ABS-Kontrollleuchte muss erlö- schen. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 840 interner ABS-Fehler Kontaktieren Sie Ihren Bosch eBike-Händler. 850 interner ABS-Fehler Kontaktieren Sie Ihren Bosch eBike-Händler. 860, 861 Fehler der Spannungsversorgung Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. 870, 871
