BRUKSANVISNING Purion BUI215 BOSCH

Omstil fra kilometer til miles

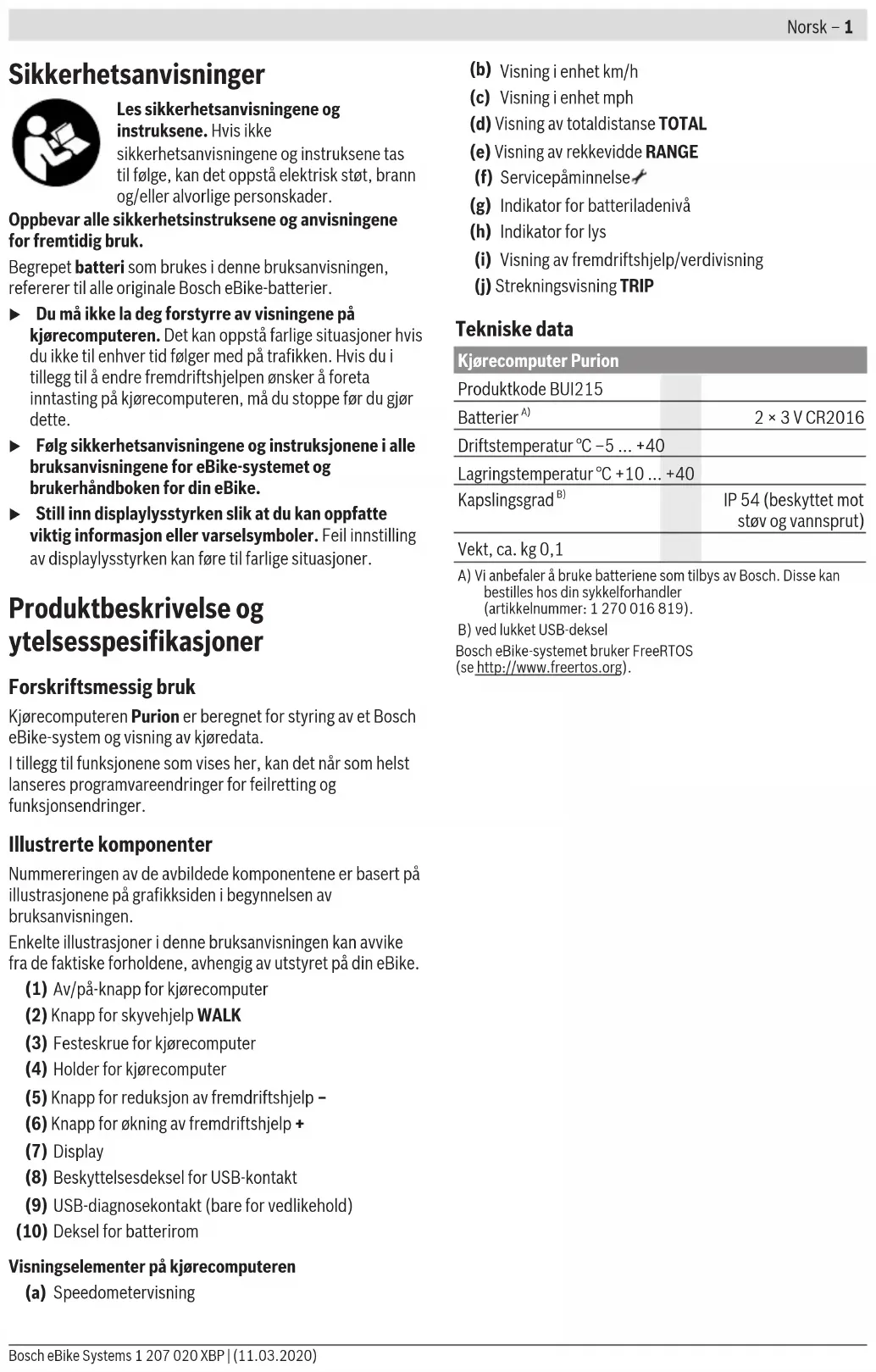

IP 54 (beskyttet mot støv og vannsprut) Vekt, ca. kg 0,1 A) Vi anbefaler å bruke batteriene som tilbys av Bosch. Disse kan bestilles hos din sykkelforhandler (artikkelnummer: 1 270 016 819). B) ved lukket USB-deksel Bosch eBike-systemet bruker FreeRTOS (sehttp://www.freertos.org). Bosch eBike Systems 1 207 020 XBP | (11.03.2020)Norsk – 2 Bruk Symboler og deres betydning Symbol Forklaring Kort trykk på knappen (mindre enn 1sekund) Middels langt trykk på knappen (mellom 1sekund og 2,5 sekunder) Langt trykk på knappen (mer enn 2,5sekunder) Igangsetting Forutsetninger eBike-systemet kan bare aktiveres når følgende forutsetninger er oppfylt: – Et tilstrekkelig ladet batteri er satt inn (se bruksanvisningen for batteriet). – Hastighetssensoren er riktig tilkoblet (se bruksanvisningen for drivenheten). Slå eBike-systemet på/av Du slår på eBike-systemet på følgende måter: – Trykk på av/på-knappen (1) på kjørecomputeren med eBike-batteriet satt inn. – Trykk på av/på-knappen til eBike-batteriet (se bruksanvisningen for batteriet). Motoren aktiveres så snart du trår på pedalene (unntatt i funksjonen skyvehjelp eller i fremdriftshjelpnivået OFF). Motoreffekten avhenger av nivået på fremdriftshjelpen som er stilt inn på kjørecomputeren. Når du slutter å trå på pedalene i normalmodus, eller så snart sykkelen har kommet opp i en hastighet på 25/45km/h kobles hjelpen fra eBike-motoren ut. Motoren aktiveres automatisk igjen når du trår på pedalene og hastigheten er under 25/45 km/h. Du slår av eBike-systemet på følgende måter: – Trykk på av/på-knappen (1) til kjørecomputeren. – Slå av eBike-batteriet med av/på-knappen til dette (enkelte sykkelprodusenter har løsninger der det ikke er tilgang til av/på-knappen til batteriet, se bruksanvisningen fra sykkelprodusenten). Etter utkoblingen slås systemet av. Dette tar ca. 3sekunder. Det er ikke mulig å slå det på igjen umiddelbart før det er helt stoppet. Hvis ikke elsykkelen beveges og ingen knapp på kjørecomputeren trykkes på ca. 10 minutter, slås eBike- systemet automatisk av for å spare energi. Merknad: Slå alltid av eBike-systemet når du parkerer elsykkelen. Merknad: Hvis batteriene til kjørecomputeren er tomme, kan du fortsatt slå på eBike med sykkelbatteriet. Det anbefales imidlertid at batteriene byttes snarest mulig, slik at du unngår skader. Kjørecomputerens strømforsyning Kjørecomputeren får spenning fra to CR2016-knappceller. Skifte batterier (se bilde A) Hvis LOW BAT vises på displayet til kjørecomputeren, tar du kjørecomputeren fra styret ved å skru ut festeskruen (3) til kjørecomputeren. Åpne dekselet til batterirommet (10) med en mynt, ta ut de tomme batteriene og sett inn nye batterier av typen CR2016. Du kan få kjøpt batteriene som anbefales av Bosch, hos sykkelforhandleren. Pass på riktig polaritet når du setter inn batteriene. Lukk batterirommet igjen, og fest kjørecomputeren på styret til din eBike med festeskruen (3). Slå skyvehjelp på/av Skyvehjelpen kan gjøre det lettere å skyve din eBike. Hastigheten i denne funksjonen avhenger av hvilket gir som er valgt og kan maksimalt komme opp i 6km/h. Jo lavere gir som er valgt, desto mindre er hastigheten i funksjonen skyvehjelp (ved full effekt). u Funksjonen skyvehjelp må utelukkende brukes ved skyving av eBike. Det er fare for personskader hvis hjulene på eBike ikke har bakkekontakt mens skyvehjelpen er i bruk. For å aktivere skyvehjelpen trykker du kort på knappen WALK på kjørecomputeren. Etter aktivering trykker du på knappen + innen 3sekunder og holder den inne. Motoren til elsykkelen kobles inn. Merk: Skyvehjelpen kan ikke aktiveres i fremdriftshjelpnivået OFF. Skyvehjelpen slås av i følgende situasjoner: – Du slipper knappen+, – hjulene på eBike blir blokkert (f.eks. på grunn av bremsing eller støt mot en hindring), – hastigheten overskrider 6km/h. Virkemåten til skyvehjelpen er underlagt landsspesifikke bestemmelser og kan derfor avvike fra beskrivelsen over. Stille inn fremdriftshjelpnivået Du kan stille inn på kjørecomputeren hvor mye tråhjelp du skal få av eBike-motoren. Nivået på fremdriftshjelpen kan endres også mens du er på tur. Merk: På enkelte utførelser kan nivået på fremdriftshjelpen være forhåndsinnstilt og ikke mulig å endre. Antallet fremdriftshjelpnivåer kan også være mindre enn beskrevet her. Sykkelen har følgende fremdriftshjelpnivåer som maksimum: – OFF: Hjelpen fra motoren er slått av, og eBike kan brukes som en vanlig tråsykkel. Skyvehjelpen kan ikke aktiveres i dette fremdriftshjelpnivået. – ECO: aktiv hjelp ved maksimal effektivitet, for maksimal rekkevidde – TOUR: konstant hjelp, for turer med stor rekkevidde 1 207 020 XBP | (11.03.2020) Bosch eBike SystemsNorsk – 3 – SPORT/eMTB: SPORT: kraftfull hjelp, for sportslig sykling i kupert terreng og i bytrafikk eMTB: optimal hjelp i ethvert terreng, sportslig igangkjøring, forbedret dynamikk, maksimal ytelse (eMTB bare i kombinasjon med drivenhetene BDU250PCX, BDU365, BDU450CX og BDU480CX. En programvareoppdatering kan eventuelt være nødvendig.) – TURBO: maksimal hjelp opp til høy tråkkfrekvens, for sportslig sykling For å øke hjelpen trykker du kort på knappen+ (6) på kjørecomputeren gjentatte ganger til ønsket nivå på hjelpen vises i (i). For å senke nivået trykker du kort på knappen– (5). Hvis TRIP, TOTAL eller RANGE er stilt inn i visningen, vises dette på displayet en kort stund (ca. 1 sekund) ved endring av hjelpen. Slå lysene på sykkelen på/av I utførelsen der sykkellyset får strøm fra eBike-systemet kan front- og baklykten slås på samtidig med et middels langt trykk på knappen+. For å slå av lysene på sykkelen trykker du lenge på knappen+. Når lyset er slått på, vises belysningssymbolet (h). Kontroller at lysene på sykkelen fungerer riktig før hver sykkeltur. Kjørecomputeren lagrer lysstatusen og aktiverer eventuelt lyset i samsvar med den lagrede statusen etter en ny start. Lyset på sykkelen har ingen innflytelse på bakgrunnslyset til displayet. Bosch eBike Systems 1 207 020 XBP | (11.03.2020)Norsk – 4 Visninger og innstillinger på kjørecomputeren Indikator for batteriladenivå Ladetilstandsvisningen (g) viser ladetilstanden til eBike- batteriet. Ladetilstanden til eBike-batteriet vises også av lysdiodene på selve batteriet. I visningen (g) tilsvarer hver strek i batterisymbolet ca. 20 % kapasitet: eBike-batteriet er fulladet. eBike-batteriet bør lades opp. LED-lampene til ladetilstandsvisningen på batteriet slukker. Kapasiteten til fremdriftshjelp er brukt opp, og hjelpen kobles ut litt etter litt. Kapasiteten som er igjen, står til disposisjon for lys. Visningen blinker. Kapasiteten til eBike-batteriet rekker til lys på sykkelen i ca. 2 timer. Visning av hastighet og distanse I speedometervisningen (a) vises alltid hastigheten for øyeblikket. I visningen (i) vises som standard alltid den siste innstillingen. Ved gjentatte middels lange trykk på knappen– vises turstrekning TRIP, kilometer totalt TOTAL og batteriets rekkevidde RANGE. (Kort trykk på knappen– gjør at nivået på hjelpen senkes!) For å nullstille turstrekningen TRIP velger du kjørestrekningen TRIP og trykker samtidig lenge på knappene + og –. Først vises RESET på displayet. Hvis du fortsetter å trykke på de to knappene, stilles turstrekningen TRIP på 0. For å nullstille rekkevidden RANGE velger du rekkevidden RANGE og trykker samtidig lenge på knappene + og –. Først vises RESET på displayet. Hvis du fortsetter å trykke på de to knappene, stilles turstrekningen TRIP på 0. Du kan endre verdiene som vises, fra kilometer til miles ved å holde knappen – inntrykt og trykke kort på av/på- knappen (1). For vedlikehold kan versjonene til delsystemene og deres typedelenummer vises dersom delsystemene gir denne informasjonen videre (avhengig av delsystemet). Med systemet slått av trykker du samtidig på knappene– og + og trykker deretter på av/på-knappen(1). USB-kontakten er forbeholdt tilkobling av diagnosesystemer. USB-kontakten har ingen annen funksjon. u USB-inngangen må alltid være helt lukket med beskyttelsesdekselet (8). Handling Knapper Varighet Slå på kjørecomputeren Slå av kjørecomputeren Handling Knapper Varighet Øke fremdriftshjelpen

Redusere fremdriftshjelpen

Slå på lysene på sykkelen

Slå av lysene på sykkelen

Skrivere skyvehjelp Utføre skyvehjelp WALK

Stille om fra kilometer til miles

Stille inn displaylysstyrke
