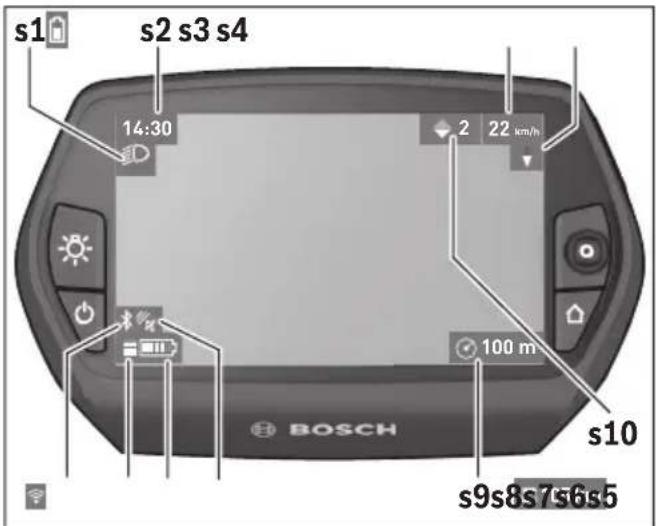

s6 Visning understøtningsniveau

s7 Ladetilstandsvisning eBike-akku

s8 Visning GPS-signal

Følgende understøtningsniveauer står maks. til rådighed:

Omhyggelig pasning af din eBike

Vedligeholdelse og service

Vedligeholdelse og rengøring

s6 Visning assistansnivå

In-/urkoppling av ledhjälp

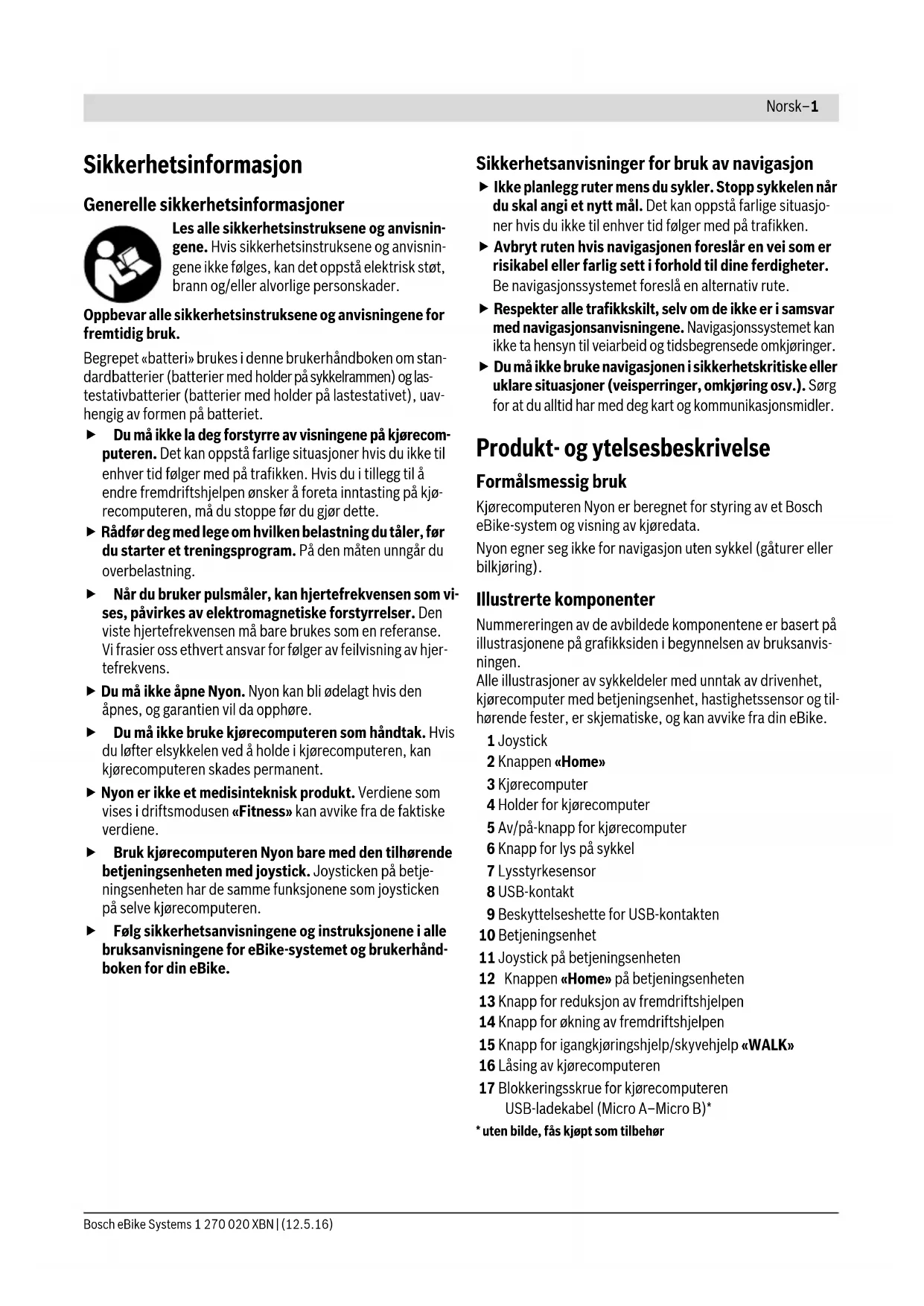

Sikkerhetsinformasjon

Generelle sikkerhetsinformasjoner

Les alle sikkerhetsinstruksene og anvisningene. Hvis sikkerhetsinstruksene og anvisningene ikke følges, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar alle sikkerhetsinstruksene og anvisningene for fremtidig bruk.

Begrepet «batteri» brukes i denne brukerhåndboken om standardbatterier (batterier med holder på sykkelrammen) og lastestativbatterier (batterier med holder på lastestativet), uavhengig av formen på batteriet.

Du må ikke la deg forstyrre av visningene på kjørecomputeren. Det kan oppstå farlige situasjoner hvis du ikke til enhver tid følger med på trafikken. Hvis du i tillegg til å endre fremdriftshjelpen ønsker å foreta inntasting på kjørecomputeren, må du stoppe før du gjør dette.
Rådfør deg med lege om hvilken belastning du tåler, før du starter et treningsprogram. På den måten unngår du overbelastning.
Når du bruker pulsmåler, kan hjertefrekvensen som vises, påvirkes av elektromagnetiske forstyrrelser. Den viste hjertefrekvensen må bare brukes som en referanse. Vi frasier oss ethvert ansvar for følger av feilvisning av hjertefrekvens.
▶ Du må ikke åpne Nyon. Nyon kan bli ødelagt hvis den åpnes, og garantien vil da opphøre.
Du må ikke bruke kjørecomputeren som håndtak. Hvis du løfter elsykkelen ved å holde i kjørecomputeren, kan kjørecomputeren skades permanent.
▶ Nyon er ikke et medisinteknisk produkt. Verdiene som vises i driftsmodusen «Fitness» kan avvike fra de faktiske verdiene.
▶ Bruk kjørecomputeren Nyon bare med den tilhørende betjeningsenheten med joystick. Joysticken på betjeningsenheten har de samme funksjonene som joysticken på selve kjørecomputeren.
Følg sikkerhetsanvisningene og instruksjonene i alle bruksanvisningene for eBike-systemet og brukerhåndboken for din eBike.

Sikkerhetsanvisninger for bruk av navigasjon

Ikke planlegg ruter mens du sykler. Stopp sykkelen när du skal angi et nytt mål. Det kan oppstå farlige situasjoner hvis du ikke til enhver tid følger med på trafikken.
- Avbryt ruten hvis navigasjonen foreslår en vei som er risikabel eller farlig sett i forhold til dine ferdigheter. Be navigasjonssystemet foreslå en alternativ rute.
▶ Respekter alle trafikkskilt, selv om de ikke er i samsvar med navigasjonsanvisningene. Navigasjonssystemet kan ikke ta hensyn til veiarbeid og tidsbegrensede omkjøringer.
▶ Du må ikke bruke navigasjonen i sikkerhetskritiske eller uklare situasjoner (veisperringer, omkjøring osv.). Sørg for at du alltid har med deg kart og kommunikasjonsmidler.

Produkt- og ytelsesbeskrivelse

Formålsmessig bruk

Kjørecomputeren Nyon er beregnet for styring av et Bosch eBike-system og visning av kjøredata.

Nyon egner seg ikke for navigasjon uten sykkel (gåturer eller bilkjøring).

Illustrerte komponenter

Nummereringen av de avbildede komponentene er basert på illustrasjonene på grafikksiden i begynnelsen av bruksanvisningen.

Alle illustrasjoner av sykkeldeler med unntak av drivenhet, kjørecomputer med betjeningsenhet, hastighetssensor og tilhørende fester, er skjematiske, og kan avvike fra din eBike.

1 Joystick
2 Knappen «Home»
3 Kjørecomputer
4 Holder for kjørecomputer
5 Av/på-knapp for kjørecomputer
6 Knapp for lys på sykkel
7 Lysstyrkesensor
8 USB-kontakt
9 Beskyttelseshette for USB-kontakten

10 Betjeningsenhet

11 Joystick på betjeningsenheten

13 Knapp for reduksjon av fremdriftshjelpen

14 Knapp for økning av fremdriftshjelpen

15 Knapp for igangkjøringshjelp/skyvehjelp «WALK»

16 Låsing av kjørecomputeren

17 Blokkeringsskrue for kjørecomputeren USB-ladekabel (Micro A–Micro B)*

* uten bilde, fås kjøpt som tilbehør

Tekniske data

Kjørecomputer Nyon
Produktnummer		1 270 020 907/915
Internt minne totalt
1 270 020 907	GB	1
1 270 020 915	GB	8
Ladestrøm USB-kontakt max.	mA 500
Ladespenning USB-kontakt	V	5
USB-ladekabel1)		1 270 016 360
Driftstemperatur	°C -5...+40
Lagertemperatur	°C -10...+50
Ladetemperatur	°C 0...+40
Li-ion-batteri internt	V	3,7
	mAh	710
Beskyttelsesklasse2)		IP x7 (vanntett)
Støttede WLAN-standarder		802.11b/g/n(2,4 GHz)
Vekt, ca.	kg 0,2
1) Inngår ikke i standardleveransen
2) Når USB-dekselet er lukket

Montering

Sette inn og ta ut kjørecomputeren (se bilde A)

For å sette inn kjørecomputeren 3 skyver du den inn i holderen 4 forfra.

For å ta ut kjørecomputeren 3 trykker du på låsen 16 og skyver computeren ut av holderen 4 forfra.

Ta av kjørecomputeren når du parkerer din eBike.

Det er mulig å feste kjørecomputeren slik at den ikke kan tas ut av holderen. Du må da demontere holderen 4 fra styret.

Sett kjørecomputeren i holderen. Skru blokkeringsskruen 17 (M3-gjenger, 8 mm lang) nedenfra og inn i holderens gjenger som er beregnet for denne. Monter holderen på styret igjen.

Bruk

Igangsetting

Forutsetninger

eBike-systemet kan bare aktiveres når følgende forutsetninger er oppfylt:

• Det er satt inn et tilstrekkelig ladet eBike-batteri (se bruksanvisningen for batteriet).
• Kjørecomputeren er satt riktig i holderen (se «Sette inn og ta ut kjørecomputeren», side Norsk–2).

Inn-/utkopling av el-sykkel-systemet

For innkopling av el-sykkel-systemet har du følgende muligheter:

• Sett kjørecomputeren i holderen 4.
• Trykk kort én gang på av/på-knappen 5 til kjørecomputeren med kjørecomputeren og eBike-batteriet satt inn.
• Trykk på av/på-knappen til eBike-batteriet med kjørecomputeren satt inn (se bruksanvisningen for batteriet).

Motoren aktiveres så snart du trår på pedalene (unntatt i funksjonen skyvehjelp eller i fremdriftshjelpnivå «OFF»). Motoreffekten avhenger av nivået på fremdriftshjelpen som er stilt inn på kjørecomputeren.

Når du i normaldrift slutter å trø på pedalene eller når du har nådd en hastighet på 25/45 km/h, koples støtten fra el-sykkel-drivverket ut. Drivverket aktiveres automatisk igjen når du trør på pedalene og hastigheten er under 25/45 km/h.

For utkopling av el-sykkel-systemet har du følgende muligheter:

• Trykk på av/på-knappen 5 til kjørecomputeren i minst ett sekund.
• Slå av eBike-batteriet med av/på-knappen til dette (se bruksanvisningen for batteriet).
• Ta kjørecomputeren ut av holderen.

Hvis det ikke er behov for effekt fra motoren i løpet av 10 minutter (for eksempel fordi elsykkelen står i ro), eller ingen knapp på Nyon aktiveres, sørger en energisparefunksjon for at eBike-systemet slås av automatisk.

- kjørecomputeren Nyon med betjeningsenhet

- smarttelefonappen

- nettportalen «www.eBike-Connect.com»

Mange innstillinger og funksjoner kan administreres hhv. brukes på alle komponentene. Enkelte innstillinger og funksjoner kan bare nås eller betjenes via bestemte komponenter. Synkroniseringen av data skjer automatisk når det er opprettet Bluetooth®-/Internett-forbindelse. Tabellen nedenfor viser alle de mulige funksjonene.

	Kjørecomputer	Smarttelefonapp	Nettportal
Pålogging/registrering √ √ √
Endring av innstillingene	√	√	√
Registrering av kjøredata	√
Sanntidsvisning av kjøredata √
Behandling/analyse av kjøredata √ √
Opprettelse av brukerdefinerte visninger		√	√
Visning av gjeldende oppholdssted*	√	√	√
Navigasjon	√
Ruteplanlegging √ √ √
Visning av rekkevidde som gjenstår (radius fra gjeldende plassering)	√	√
Treningseffekt i sanntid √
Turoversikt √ √
Statistikk «Dashboard»	√	√	√
Kjøp av «Premium-funksjoner»		√

*GPS kreves

Premium-funksjoner

Standardfunksjonene til betjeningssystemet «Nyon» kan utvides med «Premium-funksjoner» som kan kjøpes i App Store for Apple iPhone hhv. Google Play Store for Android-enheter.

I tillegg til gratisappen «Bosch eBike Connect» tilbys flere kostnadsbelagte Premium-funksjoner. Du finner en detaljert oversikt over tilleggsappene i nettversjonen av bruksanvisningen «www.Bosch-eBike.com/nyon-manual».

Ta kjørecomputeren i bruk

Nyon leveres med delvis ladet batteri. Før første gangs bruk må batteriet til Nyon lades helt via USB-tilkoblingen (se «Kjø-recomputerens strømforsyning», side Norsk–7) eller via eBike-systemet.

For å kunne bruke alle funksjonene må du registrere deg på nettet.

Pålogging på kjørecomputeren

• Slå på kjørecomputeren med av/på-knappen 5.
• Velg språk (ved å trykke) med joysticken 1, og følg anvisningene.

Du kan velge blant forskjellige alternativer for å ta Nyon i bruk: - «TEST RIDE» (TESTTUR)

Du kan foreta en testtur uten å logge deg på eller taste inn data først. Alle kjøredataene slettes etter at du har slått av kjørecomputeren.

- «SET UP» (OPPSETT) > «OFFLINE»

Dette er en svært kort registreringsprosess som er begrenset til Nyon. Frakoblet betyr her at dine kjøre- og brukerdata bare lagres lokalt på kjørescomputeren.

Følg anvisningene, eller velg en av de foreslåtte svarmulighetene. De angitte opplysningene beholdes etter at Nyon er slått av, men de blir ikke synkronisert med nettportalen eller smarttelefonappen.

- «SETUP» (OPPSETT) > «ONLINE» > «PHONE» (TELEFON)

(Opprette en tilkoblet-profil via smarttelefonapp) Dette er en fullstendig registreringsprosess. Sett Nyon på holderen 4, last ned appen «Bosch eBike Connect» på din smarttelefon og registrer deg ved hjelp av appen. Etter registrering lagres kjøredataene, og de synkroniseres med smarttelefonappen og nettportalen.

- «SET UP» (OPPSETT) > «ONLINE» > «WI-FI»

Dette er en fullstendig registreringsprosess. Gå til mottaksområdet til et trådløst nettverk. Sett Nyon på holderen 4. Etter at du har valgt nettverk og tastet inn brukernavn og passord, oppretter Nyon forbindelse med det valgte trådløse nettverket, og du kommer til nettportalen «www.eBike-Connect.com», der du kan foreta registreringen. Etter utført registrering blir kjøredataene lagret, og de blir synkronisert med nettportalen. Deretter kan du opprette forbindelse med smarttelefonen din fra Nyon («Settings» (Innstillinger) > «Connections» (Tilkoblinger) > «Connect Smartphone» (Koble til smarttelefon)).

Registrering via smarttelefon og Bluetooth®-kobling

Det følger ikke med noen smarttelefon ved levering. For registrering med smarttelefon kreves en Internett-forbindelse. Denne kan være kostnadsbelagt, avhengig av avtalen du har med mobiloperatøren. Også synkronisering av dataene mellom smarttelefon og nettportal krever en Internett-forbindelse.

For å kunne bruke alle funksjonene til kjørecomputeren trenger du en smarttelefon med operativsystemet Android versjon 4.0.3 og høyere eller iOS 8 og høyere. Du finner en oversikt over de testede/godkjente smarttelefonene i nettversjonen av bruksanvisningen

«www.Bosch-eBike.com/nyon-manual».

Også andre smarttelefoner med de nevnte operativsystemene kan i noen tilfeller kobles til kjørecomputeren, selv om de ikke står i listen. Det kan imidlertid ikke garanteres at kjørecomputeren er fullt kompatibel med smarttelefoner som ikke er oppført i listen.

Last ned appen «Bosch eBike Connect» fra App Store for Apple iPhone hhv. Google Play Store på smarttelefonen.

Start appen «Bosch eBike Connect», og følg anvisningene. Du finner en detaljert veiledning i nettversjonen av bruksanvisningen på «www.Bosch-eBike.com/nyon-manual».

Når appen «Bosch eBike Connect» er aktivert og det er opprettet en Bluetooth®-forbindelse med kjørecomputeren, synkroniseres dataene mellom kjørecomputeren og smarttelefonen automatisk.

Tilkoblet registrering

For tilkoblet registrering kreves Internett-tilgang.

Åpne nettportalen «Bosch eBike Connect» på

«www.eBike-Connect.com» i nettleseren, og følg

anvisningene. Du finner en detaljert veiledning i nettversjonen av bruksanvisningen på

«www.Bosch-eBike.com/nyon-manual».

Visninger og innstillinger på kjørecomputeren

Merk: Alle visninger og all tekst på brukergrensesnittet som vises på de følgende sidene, tilsvarer den gjeldende programvareversjonen. Programvaren til Nyon oppdateres flere ganger i året, noe som kan føre til at visningene og/eller tekstene på brukergrensesnittet endres noe.

Betjeningslogikk

Du kan skifte visning under sykkelturen med betjeningsenheten 10. Du kan dermed ha begge hendene på styret mens du sykler.

Du har følgende muligheter med betjeningselementene på kjørecomputeren:

• Du slå kjørecomputeren på og av med av/på-knappen 5.
• Med knappen «Home» (2 eller 12) kommer du til driftsmodusen som er stilt inn i «Settings» (Innstillinger) >«My Nyon» (Min Nyon).
• Lyset på sykkelen kan slås på og av med knappen 6.
• Med joysticken 1 kan du veksle mellom de forskjellige driftsmodusene. Du velger en driftsmodus ved å trykke på joysticken 1.

Du kan vise hovedmenyen over den aktive driftsmodusen og skifte til hovedmenyen ved å trykke joysticken mot venstre 1 (se bildet over).

Når du trykker joysticken 1 mot høyre i en aktiv driftsmodus, vises de mulige innstillingsalternativene over det gjeldende skjermbildet. Gå til ønsket alternativ med joysticken, og velg det ved å trykke på joysticken 1.

Tips: Hvis du er i en aktiv driftsmodus, kan du skifte direkte til neste driftsmodus ved å trykke joysticken 1 opp eller ned.

Hvis Nyon befinner seg på eBike, vises driftsmodusen «Ride» (Tur) etter at den er slått på. Hvis Nyon ikke er montert på eBike, vises driftsmodusen «Dashboard».

Hovedmeny

Symbol Driftsmodus Funksjon

	«Dashboard» I denne driftsmodusen vises forskjellige statistikkdata, tilkoblingsstatusen og syn-kroniseringsstatusen.
	«Ride» (Tur) I denne driftsmodusen ser du de gjeldende kjøredataene.
	«Map & Navigation» (Kart og navigasjon)	I denne driftsmodusen kan du laste ned kartmateriellet som er basert på Open Street Map (OSM), fra Internett. Du kan navigere med disse kartene.
	«Fitness» I denne driftsmodusen kan du se diverse treningsrelevante opplysninger.
	«Settings» (Innstillinger)	I denne driftsmodusen kan du angi de grunnleggende innstillingene til kjørecomputeren.

Driftsmodus «Dashboard»

I denne driftsmodusen vises forskjellige statistikkdata, tilkoblingsstatusen og synkroniseringsstatusen.

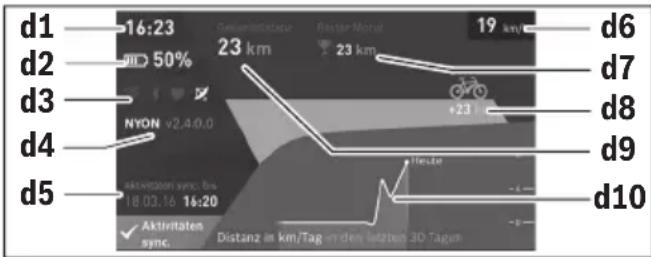

d1 16:23 d2 50% d3 NYON v2.4.0.0 d4 d5 d6 19 km/ d7 d8 d9 d10 Aktivitätes sync. distanz in km/Tag vrden latben 3D Tagen

d1 Klokkeslett
d2 Ladetilstandsvisning for eBike-batteri
d3 Tilkoblingsstatus
d4 Nyon-versjonsinformasjon
d5 Nyon-synkroniseringsinformasjon
d6 Visning av hastighet/lysstatus (når kjørecomputeren er satt på)
d6 Visning av ladetilstanden til kjørecomputerbatteriet (når kjørecomputeren er tatt av)
d7 Flest kilometer i en måned
d8 Kilometer sammenlignet med måneden før
d9 Kilometer totalt
d10 Kilometer per dag de siste 30 dagene

Følgende synkroniseres:

• lagrede ruter og steder
• brukerdefinerte skjermbilder og kjøremoduser
• Brukerinnstillinger

Synkroniseringen foretas med trådløst nettverk eller Bluetooth®. Hvis begge tilkoblingsmåtene er deaktivert, får du en feilmelding.

Driftsmodus «Ride» (Tur)

I denne driftsmodusen ser du de gjeldende kjøredataene.

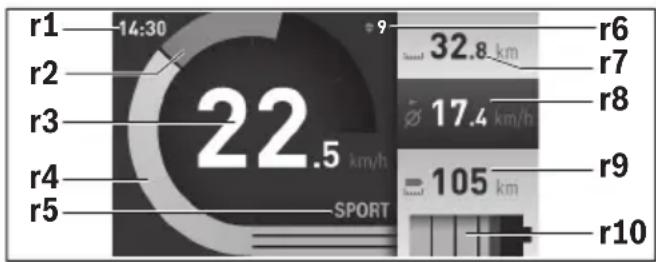

r1 Klokkeslett
r2 Egen pedalkraft
r3 Hastighet
r4 Motoreffekt
r5 Indikator støttetrinn
r6 Girskiftanbefaling/eShift-visninger
r7 Tripteller
r8 Gjennomsnittshastighet
r9 Rekkevidde som gjenstår
r10 Ladetilstandsvisning for eBike-batteri

Driftsmodus «Map & Navigation» (Kart og navigasjon)

I denne driftsmodusen kan du laste ned kartmateriellet som er basert på Open Street Map (OSM), fra Internett. Du kan navigere med disse kartene.

Lokalt kartmateriell installeres av sykkelforhandleren for den enkelte kjøperen. Ved behov kan ytterligere kart lastes ned og installeres på kjørecomputeren via smarttelefonappen

«Bosch eBike Connect». Du finner en detaljert veiledning i nettversjonen av bruksanvisningen på

«www.Bosch-eBike.com/nyon-manual».

Hvis du har en aktiv trådløs forbindelse, er det mulig å laste inn ønskede kart direkte til Nyon via «Settings» (Innstillinger) >«Map & Navigation» (Kart og navigasjon) >«Map Manager» (Kartbehandling).

Når du slår på Nyon, starter den satellittsøk for å kunne motta GPS-signaler. Så snart nødvendige satellitter er funnet, vises den gjeldende posisjonen på kartet i driftsmodusen «Map & Navigation» (Kart og navigasjon). Ved ugunstige værforhold eller ugunstig plassering kan satellittsøket ta litt lengre tid. Start Nyon på nytt hvis det tar lang tid og ingen satellitter blir funnet.

Ved å trykke joysticken 1 mot høyre kan du endre zoom-innstillingen for kartdelen, se rekkevidden til eBike-batteriet eller velge blant forskjellige navigasjonsalternativer ved hjelp av undermenyene i høyre marg. Zoom-innstillingene for kartdelen kan også endres ved at du trykker på joysticken.

Den enkle batterirekkevidden kan utvides ved hjelp av Premium-funksjonen «Topo-rekkevidde». I forbindelse med «Toporekkevidde» blir det tatt hensyn til de topografiske forholdene ved beregningen og visningen av rekkevidden med det gjeldende batterinivået. Du finner en detaljert veiledning i nettversjonen av bruksanvisningen på

«www.Bosch-eBike.com/nyon-manual».

Under «Points of Interest» (Spesialdestinasjoner) finner du også nærmeste «Bosch eBike experts». Når du velger en forhandler, beregnes ruten dit, og du kan velge denne.

Når du har lagt inn reisemålet (by, gate, husnummer), vises tre forskjellige ruter («Scenic» (Natur), «Fast» (Hurtig) og «MTB» (Mountainbike)) som du kan velge mellom. Alternativt kan du få en rute hjem, velge et av de siste målene eller bruke lagrede steder og ruter. (Du finner en detaljert veiledning i nettversjonen av bruksanvisningen på

«www.Bosch-eBike.com/nyon-manual».)

n6 Informasjon om avkjøring og avstand til avkjøringen

Under navigasjon vises veiinformasjon (f.eks. ta av til venstre om 50 m) også i de andre driftsmodusene, over driftsmodus-informasjonen.

Hvis du avbryter en tur med navigering og deretter åpner «Map & Navigation» (Kart og navigasjon), får du spørsmål om du ønsker å fortsette navigasjonen eller ikke. Hvis du fortsetter navigasjonen, får du ruteveiledning frem til det siste målet ditt.

Hvis du har importert GPX-ruter via nettportalen, overføres dise til din Nyon via Bluetooth ^® eller via en WiFi-forbindelse. Disse rutene kan du starte ved behov. Hvis du befinner deg i nærheten av ruten, kan du få veiledning til startpunktet eller starte rutenavigeringen med én gang.

Nyon egner seg ikke for navigasjon uten sykkel (gåturer eller bilkjøring).

Ved temperatur under 0 °C må man regne med større avvik ved høydemålingen.

Driftsmodus «Fitness»

I denne driftsmodusen kan du se diverse treningsrelevante opplysninger.

Effekten av aktivitetene dine hittil på utholdenheten (treningseffekt) vises basert på aktivitetsnivået du har oppgitt i registreringen.

For å kontrollere hjertefrekvensen din kan du bruke pulsbelte som du kan koble til Nyon via Bluetooth®.

Du finner en oversikt over kompatible modeller i nettversjonen av bruksanvisningen på «www.Bosch-eBike.com/nyon-manual».

Det følger ikke med pulsbelte ved levering.

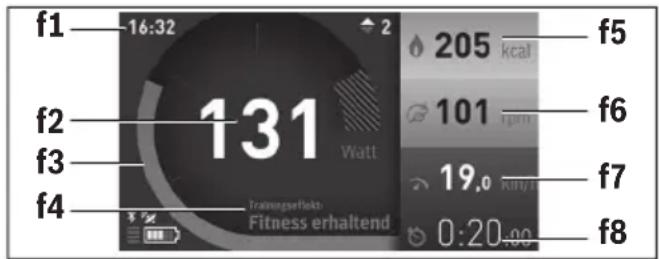

f1 16:32 f2 131 f3 f4 Trainungsfelekt: Fitness erhaltend 205 kcal 101 rpm 19.0 MHz 0:20.00 f5 f6 f7 f8

f1 Klokkeslett

f2 Gjeldende ytelse/hjertefrekvens*

f3 Visning av den gjeldende treningseffekten

f4 Treningseffekt

f5 Forbrukte kilokalorier

f6 Gjeldende tråkkfrekvens

f7 Gjeldende hastighet

f8 Varighet

*Ved bruk av pulsbelte for måling av hjertefrekvensen (følger ikke med ved levering) vises hjertefrekvensen istedenfor ytelsen.

Via undermenyene kan du nullstille gjennomsnittsverdiene eller bytte til personlige visninger. Du finner en detaljert veiledning i nettversjonen av bruksanvisningen på

«www.Bosch-eBike.com/nyon-manual».

Driftsmodus «Settings» (Innstillinger)

I denne driftsmodusen kan du angi de grunnleggende innstillingene til kjørecomputeren.

Merk: Enkelte grunnleggende innstillinger kan bare endres når Nyon befinner seg i holderen 4.

For å komme til menyen «Settings» (Innstillinger) trykker du joysticken 1 ned i hovedmenyen helt til «Settings» (Innstillinger) vises.

Du kan foreta disse innstillingene:

• «Connections» (Tilkoblinger): Du kan konfigurere Bluetooth®-innstillingene, en ny smarttelefonforbindelse, en WiFi-forbindelse eller en pulsmåler. Når du aktiverer WiFi, søker Nyon etter tilgjengelige nettverk. Nettverkene som blir funnet, vises i en liste. Velg ønsket nettverk med joysticken 1, og skriv passordet.
• «Map & Navigation» (Kart og navigasjon): Her kan du konfigurere kartvisningen og slå på automatisk tilpasning av visningen avhengig av lysstyrken i omgivelsene.
• «My Profile» (Min profil): Her kan du se den aktive brukeren.
• «My eBike» (Min eBike): Når Nyon er montert, kan du endre verdiene for hjulomkrets som er forhåndsinnstilt av produsenten med ±5 %.

Sykkelprodusenten eller -forhandleren kan ikke legge kjørelengde og/eller tidsrom til grunn for servicetidspunktet. Under «Service» ser du når det er tid for service.

Under «Shift Recommendation» kan du slå visningen av girskiftanbefaling av og på.

Hvis din eBike er utstyrt med «eShift», kan du også konfigurere eShift-systemet her (se «eShift (tilleggsutstyr)», side Norsk-8).

- «My Nyon» (Min Nyon): Her kan du søke etter oppdateringer, konfigurere Home-knappen, angi automatisk nullstilling av tellerne, som kilometer/dag, forbrukte kalorier og gjennomsnittsverdier hver natt eller tilbakestille« »Nyon til innstillingene fra fabrikk.

Under «Auto Brightness» (Auto. lysstyrke) kan stille inn automatisk tilpassing av lysstyrken på displayet.

For å kompensere for væravhengige endringer kan du tilpasse den viste verdien til den faktiske høyden under «Altitude correction» (Angi høydeniv).

• «Region & Language» (Region & språk): Du kan velge visning av hastighet og avstand i kilometer eller miles, klokkeslett i 12- eller 24-timersformat, du kan velge tidssone og stille inn ønsket språk. Gjeldende klokkeslett beregnes automatisk med GPS-signalet.
• Under menypunktet «Help» (Hjelp) finner du et utvalg vanlige spørsmål, kontaktinformasjon og informasjon om systemet og lisenser.

Statusvisninger

Ikke alle statusvisningene vises alltid, avhengig av den viste driftsmodusen. Visninger som allerede finnes på hovedskjermbildet, vises ikke en gang til. Plasseringen av visningene kan variere. Hvis kjørecomputeren tas ut av holderen, vises ladenivået til Nyon-batteriet på kjørecomputeren istedenfor indikatoren for lysene på sykkelen.

s1 s2 s3 s4 14:30 2 22 km/h 100 m s10 s9s8s7s6s5 BOSCH

s1 Visning for lys på sykkelen/Ladetilstandsvisning for Nyon-batteri
s2 Klokkeslettvisning
s3 Hastighetsvisning
s4 Nord-visning
s5 Visning av Bluetooth®/WiFi-forbindelse
s6 Visning av fremdriftshjelp
s7 Ladetilstandsvisning for eBike-batteri
s8 Visning av GPS-signal
s9 Visning av zoom-område/rekkevidde som gjenstår

s10 Girskiftanbefaling

Kjørecomputerens strømforsyning

Når kjørecomputeren sitter i holderen 4, et tilstrekkelig ladet eBike-batteri er satt på elsykkelen og eBike-systemet er slått på, forsynes Nyon-batteriet med strøm fra eBike-batteriet.

Hvis kjørecomputeren tas ut av holderen 4, skjer strømforsyningen via Nyon-batteriet. Hvis Nyon-batteriet er svakt, vises en varselmelding på displayet.

For å lade Nyon-batteriet setter du kjørecomputeren i holderen 4 igjen. Vær oppmerksom på at hvis det ikke pågår lading av eBike-batteriet, slås eBike-systemet automatisk av etter 10 minutter uten aktivering. Da avsluttes også ladingen av Nyon-batteriet.

Du kan også lade kjørecomputeren via USB-tilkoblingen. Åpne beskyttelsesdekselet 9. Koble kjørecomputerens USB-kontakt 8 til en vanlig USB-lader (følger ikke med som standard) eller USB-tilkoblingen til en datamaskin (5 V ladespenning, maks. 500 mA ladestrøm) via en micro-USB-kabel).

Merk: Hvis Nyon slås av under ladingen, kan den ikke slås på igjen før USB-kabelen er trukket ut (gjelder bare for 1 270 020 907).

Hvis kjørecomputeren tas ut av holderen 4, forblir verdiene for alle funksjonene lagret, og kan fortsatt vises.

Uten ny lading av Nyon-batteriet beholdes dato og klokkeslett i maksimalt 6 måneder. Etter ny innkobling blir dato og klokkeslett stilt på nytt etter vellykket GPS-lokalisering.

Merk: For maksimal levetid for Nyon-batteriet bør det lades hver sjette måned.

Slå kjørecomputeren på/av

For å slå på kjørecomputeren trykker du kort på av/på-knappen 5.

For å slå av kjørecomputeren trykker du på av/på-knappen 5 i mer enn ett sekund.

Hvis ingen knapp trykkes på fem minutter, skifter Nyon til energisparemodus (bakgrunnsbelysningen slås av), og etter ytterligere fem minutter slås den automatisk av.

Nullstille Nyon

Hvis du mot formodning skulle oppleve at Nyon ikke lenger kan betjenes, kan du nullstille den ved å trykke på knappene 1, 2, 5 og 6 samtidig. Du må bare nullstille når det er helt nødvendig, ettersom forskjellige innstillinger kan gå tapt.

Batteri-ladetilstandsindikator

Ladetilstandsvisningen r10 (s7) viser ladetilstanden til eBike-batteriet. Ladetilstanden til Nyon-batteriet vises av s1. Ladetilstanden til eBike-batteriet vises også av LED-ene på selve eBike-batteriet.

I indikatoren r10 tilsvarer hver strek på batterisymbolet ca. 20 % kapasitet:

eBike-batteriet er fulladet.

eBike-batteriet bør lades opp.

Kapasiteten til fremdriftshjelp er brukt opp, og hjelpen kobles ut litt etter litt. Kapasiteten som gjenstår, står til disposisjon for lysene på sykkelen og kjørecomputeren.

Kapasiteten til eBike-batteriet rekker til lys på sykkelen i ca. 2 timer. Dette anslaget gjelder uten annet strømforbruk (f.eks. automatgir, lading av eksterne enheter på USB-tilkoblingen).

Hvis kjørecomputeren tas ut av holderen 4, lagres den sist viste batteritilstanden.

Innstilling av støttetrinnet

Du kan stille inn på betjeningsenheten 10 hvor mye tråhjelp du skal få av eBike-motoren. Nivået på hjelpen kan endres også mens du er på tur.

Merk: På enkelte modeller er det mulig at støttetrinnet er stilt inn på forhånd og ikke kan endres. Det er også mulig at det står færre trinn til disposisjon enn de som er angitt her.

Følgende støttetrinn står maksimalt til disposisjon:

• «OFF»: Hjelpen fra motoren er slått av, og eBike kan brukes som en vanlig träsykkel. Skyvehjelpen kan ikke aktiveres i dette fremdriftshjelpnivået.
• «ECO»: virksom støtte ved maksimal effektivitet, for maksimal rekkevidde
• «TOUR»: jevn støtte, for turer med stor rekkevidde
• «SPORT»: kraftig støtte, for sportslig sykling i bratte områder og byer
• «TURBO»: maksimal støtte opptil høye trø-frekvenser, for sportslig sykling

For mer hjelp fra motoren trykker du gjentatte ganger på knappen «+» 14 på betjeningsenheten helt til ønsket nivå på hjelpen vises i r5, og for mindre hjelp fra motoren trykker du på knappen «-» 13.

∅nsket motoreffekt vises i r4. Den maksimale motoreffekten avhenger av valgt nivå på fremdriftshjelpen.

Hvis kjørecomputeren tas ut av holderen 4, blir den sist viste fremdriftshjelpen lagret, og visningen r4 for motoreffekten forblir tom.

Innkopling/utkopling av skyvehjelpen

Skyvehjelpen kan lette det for deg å skyve el-sykkelen. Hastigheten er i denne funksjonen avhengig av giret som er satt i og kan oppnå maksimalt 6 km/h. Jo lavere gir som er valgt, desto mindre er hastigheten i funksjonen skyvehjelp (ved full effekt).

Funksjonen skyvehjelp må utelukkende benyttes när el-sykkelen startes. Dersom hjulene til el-sykkelen ikke har bakkekontakt när skyvehjelpen benyttes, er det fare for skader.

For å aktivere skyvehjelpen trykker du kort på knappen «WALK» på kjørecomputeren. Etter aktivering trykker du på knappen «+» innen tre sekunder og holder den inne. Motoren til elsykkelen kobles inn.

Fremdriftshjelpen slås av i følgende situasjoner:

• Du slipper knappen «+» 14,
  – hjulene på elsykkelen blir blokkert (f.eks. på grunn av bremsing eller støt mot en hindring),
• hastigheten overskrider 6 km/t.

Fremdriftshjelpen kan brukes i tre sekunder etter at du har sluppet knappen «+». Hvis du trykker på knappen «+» igjen i løpet av dette tidsrommet, aktiveres fremdriftshjelpen på nytt.

Merk: På enkelte systemer kan skyvehjelpen startes direkte ved at man trykker på knappen «WALK».

Slå lysene på sykkelen på/av

I utførelsen der lyset på sykkelen forsynes med strøm av eBi-ke-systemet kan front- og baklyset slås på og av samtidig med knappen 6 på kjørecomputeren.

Når lyset er slått på, vises belysningssymbolet s1.

Lyset på sykkelen har ingen innflytelse på bakgrunnslyset til displayet.

eShift (tilleggsutstyr)

eShift er integreringen av automatiske girskiftsystemer i eBike-systemet. Du kan foreta innstillingene for funksjonen «eShift» under «My eBike» (Min eBike). Giret eller tråkkfrekvensen vises i driftsmodusene «Ride» (Tur), «Fitness» og «Map & Navigation» (Kart og navigasjon). Hvis ikke feltet vises, får brukeren informasjon om endringer i form av en melding på displayet. eShift-modus aktivere med et langt trykk på knappen «Home» 12. Det er bare mulig å aktivere via betjeningsenheten 10. Du kan avslutte «eShift»-modus igjen ved å trykke gjentatte ganger på «Home»-knappen.

eShift med NuVinci H|Sync

Optimalt gir stilles inn automatisk for den gjeldende hastigheten ved hjelp av en ønsket tråfrekvens som er angitt på forhånd. I en manuell modus kan man velge blant flere gir.

I modusen «Cadence Control» kan du øke eller redusere ønsket tråkkfrekvens med knappene «-» og «+» på betjeningsenheten. Hvis du holder knappene «-» hhv. «+» inne, øker eller reduserer du tråkkfrekvensen i trinn på fem. ∅nsket tråkkfrekvens vises på displayet.

I modusen «Gear Control» kan du velge mellom flere definerte utvekslinger med knappen «-» eller «+» på betjeningsenheten. Giret som er valgt, vises på displayet.

Under «Gear calibration» kan du kalibrere den trinnløse gir-kassen. Følg deretter anvisningene.

Det kan bli nødvendig å foreta en kalibrering også under kjøring hvis det oppstår en feil. Også her må du bekrefte kalibreringen og følge anvisningene på displayet.

Navigiret til SRAM DD3 Pulse fungerer hastighetsavhengig. Uavhengig av valgt gir på kjedegiret blir automatisk ett av de tre girene på navigiret lagt inn.

Også her kan du skifte gir manuelt med knappen «-» eller «+». Automatisk modus blir automatisk aktivert hvis du trykker på knappen «-». Hvis du trykker på knappen «-» eller «+» i automatisk modus, bytter du til manuell modus igjen. I automatisk modus vises alltid bare en «A» i girvisningen. Ved girskift i automatisk modus vises ikke giret på displayet.

I manuell modus vises valgt gir en kort stund på displayet hver gang det foretas girskift på navigiret.

Ettersom drivenheten registrerer giringen og derfor reduserer motorstøtten midlertidig, er det mulig å skifte gir også under belastning eller i bakker.

Hvis eBike bremses helt fra en hastighet på over 10 km/t, kan systemet automatisk gire ned til et innstilt «Starting gear». «Starting gear» kan stilles inn under «My eBike» (Mine eBike) > «eShift (SRAM)».

Feilkode-indikator

Komponentene i eBike-systemet kontrolleres hele tiden automatisk. Hvis en feil blir oppdaget, vises en feilkode på kjøre-computeren.

Avhengig av feiltypen koples drivverket eventuelt også automatisk ut. Videresykling uten støtte fra drivverket er alltid mulig. el-sykkelen bør sjekkes før videre turer.

eShift med Shimano Di2

Med Shimano eShift skifter du gir ved bruk av Shimano-styrespaken.

Giret vises alltid iShift-feltet. Giret vises en kort stund ved girskift bare hvis dette ikke er synlig (f.eks. i Innstillinger).

Ettersom drivenheten registrerer giringen og derfor reduserer motorstøtten midlertidig, er det mulig å skifte gir også under belastning eller i bakker.

Hvis eBike bremses helt fra en hastighet på over 10 km/t, kan systemet automatisk gire ned til et innstilt «Starting gear». «Starting gear» kan stilles inn under «My eBike» (Mine eBike) > «eShift (Shimano)».

- Få utført alle reparasjoner hos en autorisert sykkelforhandler.

Kode Årsak Utbedring
410	Én eller flere knapper på kjørecomputeren er blokkert.	Sjekk om tastene er klemt fast, f.eks. fordi det er kommet inn smuss. Rengjør tastene eventuelt.
414	Forbindelsesproblem på betjeningsenheten	La kontakter og forbindelser sjekkes
418	En eller flere taster på betjeningsenheten er blokkert.	Sjekk om tastene er klemt fast, f.eks. fordi det er kommet inn smuss. Rengjør tastene eventuelt.
419	Konfigurasjonsfeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
422	Forbindelsesproblem for drivenheten	La kontakter og forbindelser sjekkes
423	Problem med forbindelsen til eBike-batteriet	La kontakter og forbindelser sjekkes
424	Kommunikasjonsfeil av komponentene med hverandre	La kontakter og forbindelser sjekkes
426	Intern tidsoverskridelsesfeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler. I denne feiltilstanden er det ikke mulig å vise eller tilpasse hjulomkretsen i menyen for grunnleggende innstillinger.
430	Det interne batteriet til kjørecomputeren er tomt	Lad kjørecomputeren (i holderen eller via USB-tilkoblingen)
431	Feil ved programvareversjon	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
440	Intern feil på drivenheten	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
450	Intern programvarefeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
460	Feil på USB-tilkobling	Ta ledningen ut av USB-tilkoblingen til kjørecomputeren. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
490	Intern feil i kjørecomputeren Få inspisert kjørecomputeren
Kode	Årsak	Utbedring
500	Intern feil på drivenheten	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
502	Feil på lyset til sykkelen	Kontroller lyset og de tilhørende ledningene. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
503	Feil på hastighetssensoren	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
510	Intern sensorfeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
511	Intern feil på drivenheten	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
530	Batterifeil Slå av elsykkelen. Ta ut eBike-batteriet, og sett det inn igjen. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
531	Konfigurasjonsfeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
540	Temperaturfeil	Elsykkelens temperatur er utenfor det tillatte området. Slå av eBike-systemet, slik at drivenheten kan avkjøles eller varmes opp til tillatt temperaturområde. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
550	En strømforbruker som ikke er tillatt, har blitt registrert.	Fjern strømforbrukeren. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
580	Feil ved programvareversjon	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
591	Autentiseringsfeil	Slå av eBike-systemet. Ta ut batteriet, og sett det inn igjen. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
592	Inkompatibel komponent	Bruk et kompatibelt display. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
593	Konfigurasjonsfeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
595, 596	Kommunikasjonfeil	Kontroller ledningene til giret, og start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
602	Intern batterifeil under lading	Koble laderen fra batteriet. Start eBike-systemet på nytt. Koble laderen til batteriet. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
602	Intern batterifeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
603	Intern batterifeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
605	Feil ved batteritemperatur	Elsykkelens temperatur er utenfor det tillatte området. Slå av eBike-systemet, slik at drivenheten kan avkjøles eller varmes opp til tillatt temperaturområde. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
605	Feil ved batteritemperatur under lading	Koble laderen fra batteriet. La batteriet avkjøles. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
606	Ekstern batterifeil	Kontroller kablingen. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
610	Feil ved batterispenning	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
620	Feil ved lader	Skift ut laderen. Kontakt din Bosch eBike-forhandler.
Kode Årsak Utbedring
640	Intern batterifeil	Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
655	Flere feil ved batteriet	Slå av eBike-systemet. Ta ut batteriet, og sett det inn igjen. Start systemet på nytt. Hvis problemet vedvarer, kontakter du din Bosch eBike-forhandler.
656	Feil ved programvareversjon	Kontakt din Bosch eBike-forhandler for oppdatering av programvaren.
7xx	Feil på giret Se bruksanvisningen fra produsenten av giret.
Ingen visning	Intern feil i kjørecomputeren	Start eBike-systemet på nytt ved å slå det av og på.

Energitilførsel til eksterne apparater via USB-port

Ved hjelp av USB-porten kan de fleste apparatene med mulig energitilførsel via USB (f.eks. diverse mobiltelefoner) brukes hhv. lades opp.

For at ladingen skal fungere, må kjørecomputeren og et tilstrekkelig ladet batteri være montert på eBike.

Åpne beskyttelsesdekselet 9 til USB-tilkoblingen på kjørecomputeren. Koble den eksterne enhetens USB-tilkobling til USB-kontakten 8 på kjørecomputeren ved bruk av USB-ladekabelen Micro A –Micro B (føres av din Bosch eBike-forhandler).

Etter frakobling av forbrukeren må USB-tilkoblingen lukkes med beskyttelsesdekselet 9 igjen.

Obs! Forbrukere som er koblet til Nyon, kan påvirke elsykke-lens rekkevidde.

Henvisninger til sykling med el-sykkel-systemet

God bruk av el-sykkelen

Pass på riktig drifts- og lagringstemperatur for eBike-komponentene. Beskytt drivenheten, kjørecomputeren og batteriet mot ekstreme temperaturer (f.eks. sterkt sollys uten samtidig ventilasjon). Komponenten (spesielt batteriet) kan skades av ekstreme temperaturer.

Sørg for at skjermen til Nyon alltid er ren. Skitt kan føre til feil ved registreringen av lysstyrken. I navigasjonsmodus kan det oppstå feil ved dag/natt-omkoblingen.

Ved brå endring av omgivelsesforholdene kan det oppstå kondens på innsiden av glasset. Det skjer en temperaturutligning etter kort tid, og kondensen forsvinner.

Service og vedlikehold

Vedlikehold og rengjøring

Ingen komponenter må senkes ned i vann eller rengjøres med høytrykksspyler. Dette gjelder også drivenheten.

Kjørecomputeren må bare rengjøres med en myk klut fuktet med vann. Bruk ikke rengjøringsmidler.

Få inspisert eBike-systemet teknisk minst en gang i året (f.eks. mekanisk og om systemprogramvaren er oppdatert).

Sykkelprodusenten eller -forhandleren kan også legge kjørelengde og/eller tidsrom til grunn for servicetidspunktet. Da vil kjørecomputeren vise servicetidspunktet i fire sekunder hver gang den slås på.

Til service og reparasjon av el-sykkelen henvender du deg til en autorisert sykkel-forhandler.

- Få utført alle reparasjoner hos en autorisert sykkelforhandler.

Kundeservice og rådgivning ved bruk

Ved alle spørsmål til el-sykkel-systemet og dets komponenter, ta kontakt med en autorisert sykkelforhandler.

Kontaktinformasjoner til autoriserte sykkelforhandlere finner du på internettsiden www.bosch-ebike.com

Transport

Hvis du transporterer eBike utenfor bilen, for eksempel på et sykkelstativ, må du ta av kjørecomputeren og PowerPack, slik at du unngå skader på disse.

Deponering

Drivenheten, kjørecomputeren inkl. betjeningsenheten, batteriet, hastighetssensoren, tilbehør og emballasje skal leveres til gjenvinning.

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Batteriet som er integrert i kjørecomputeren, må bare tas ut for kassering. Kjørecomputeren kan bli ødelagt hvis husdekselet åpnes.

Vennligst lever batterier og kjørecomputere som ikke lenger kan brukes, til en autorisert sykkelforhandler.

Li-Ion Li

Li-ion:

Ta hensyn til informasjonene i avsnittet «Transport», side Norsk-11.

Rett til endringer forbeholdes.

Turvallisuusohjeita
