ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Nyon BOSCH

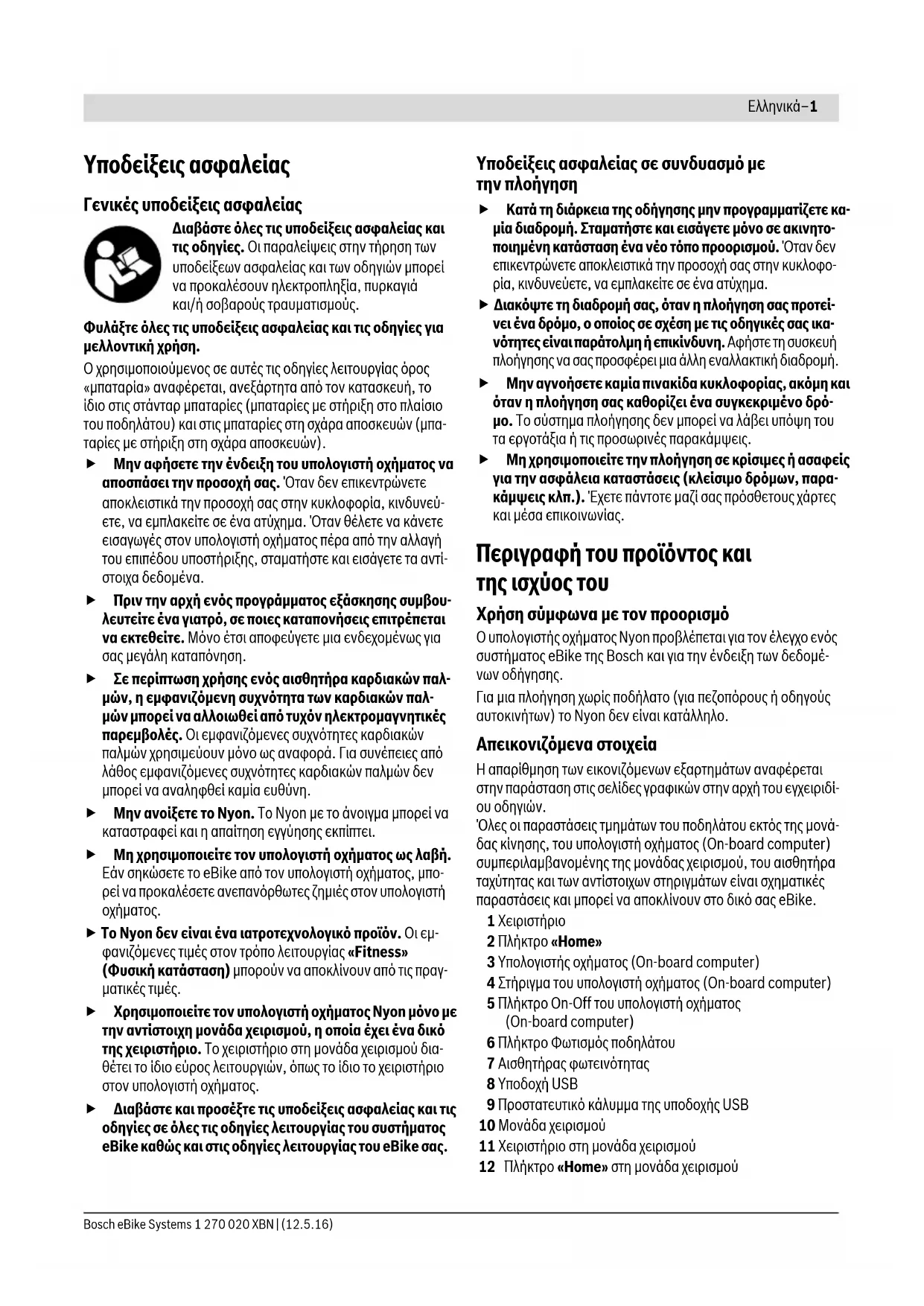

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Οι παραλείψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Ο χρησιμοποιούμενος σε αυτές τις οδηγίες λειτουργίας όρος «μπαταρία» αναφέρεται, ανεξάρτητα από τον κατασκευή, το ίδιο στις στάνταρ μπαταρίες (μπαταρίες με στήριξη στο πλαίσιο του ποδηλάτου) και στις μπαταρίες στη σχάρα αποσκευών (μπαταρίες με στήριξη στη σχάρα αποσκευών).

Μην αφήσετε την ένδειξη του υπολογιστή οχήματος να αποσπάσει την προσοχή σας. Όταν δεν επικεντρώνετε αποκλειστικά την προσοχή σας στην κυκλοφορία, κινδυνεύετε, να εμπλακείτε σε ένα ατύχημα. Όταν θέλετε να κάνετε εισαγωγές στον υπολογιστή οχήματος πέρα από την αλλαγή του επιπέδου υποστήριξης, σταματήστε και εισάγετε τα αντίστοιχα δεδομένα.
▶ Πριν την αρχή ενός προγράμματος εξάσκησης συμβουλευτείτε ένα γιατρό, σε ποιες καταπονήσεις επιτρέπεται να εκτεθείτε. Μόνο έτσι αποφεύγετε μια ενδεχομένως για σας μεγάλη καταπόνηση.
Σε περίπτωση χρήσης ενός αισθητήρα καρδιακών παλμών, η εμφανιζόμενη συχνότητα των καρδιακών παλμών μπορεί να αλλοιωθεί από τυχόν ηλεκτρομαγνητικές παρεμβολές. Οι εμφανιζόμενες συχνότητες καρδιακών παλμών χρησιμεύουν μόνο ως αναφορά. Για συνέπειες από λάθος εμφανιζόμενες συχνότητες καρδιακών παλμών δεν μπορεί να αναληφθεί καμία ευθύνη.
▶ Mην avoiξετε το Nyon. Το Nyon με το άνοιγμα μπορεί να καταστραφεί και η απαίτηση εγγύησης εκπίπτει.
▶ Μη χρησιμοποιείτε τον υπολογιστή οχήματος ως λαβή. Εάν σηκώσετε το εΒικε από τον υπολογιστή οχήματος, μπορεί να προκαλέσετε ανεπανόρθωτες ζημιές στον υπολογιστή οχήματος.
To Nyon δεν είναι ένα ιατροτεχνολογικό προϊόν. Οι εμφανιζόμενες τιμές στον τρόπο λειτουργίας «Fitness» (Φυσική κατάσταση) μπορούν να αποκλίνουν από τις πραγματικές τιμές.
Χρησιμοποιείτε τον υπολογιστή οχήματος Νγοη μόνο με την αντίστοιχη μονάδα χειρισμού, η οποία έχει ένα δικό της χειριστήριο. Το χειριστήριο στη μονάδα χειρισμού διαθέτει το ίδιο εύρος λειτουργιών, όπως το ίδιο το χειριστήριο στον υπολογιστή οχήματος.
▶ Διαβάστε και προσέξτε τις υποδείξεις ασφαλείας και τις οδηγίες σε όλες τις οδηγίες λειτουργίας του συστήματος εΒίκε καθώς και στις οδηγίες λειτουργίας του εΒίκε σας.

Υποδείξεις ασφαλείας σε συνδυασμό με την πλοήγηση

Κατά τη διάρκεια της οδήγησης μην προγραμματίζετε καμία διαδρομή. Σταματήστε και εισάγετε μόνο σε ακινητοποιημένη κατάσταση ένα νέο τόπο προορισμού. Όταν δεν επικεντρώνετε αποκλειστικά την προσοχή σας στην κυκλοφορία, κινδυνεύετε, να εμπλακείτε σε ένα ατύχημα.
▶ Διακόψτε τη διαδρομή σας, όταν η πλοήγηση σας προτείνει ένα δρόμο, ο οποίος σε σχέση με τις οδηγικές σας ικανότητες είναι παράτολμη ή επικίνδυνη. Αφήστε τη συσκευή πλοήγησης να σας προσφέρει μια άλλη εναλλακτική διαδρομή.
Μην αγνοήσετε καμία πινακίδα κυκλοφορίας, ακόμη και όταν η πλοήγηση σας καθορίζει ένα συγκεκριμένο δρόμο. Το σύστημα πλοήγησης δεν μπορεί να λάβει υπόψη του τα εργοτάξια ή τις προσωρινές παρακάμψεις.
Μη χρησιμοποιείτε την πλοήγηση σε κρίσψες ή ασαφείς για την ασφάλεια καταστάσεις (κλείσιμο δρόμων, παρακάμψεις κλπ.). Έχετε πάντοτε μαζί σας πρόσθετους χάρτες και μέσα επικοινωνίας.

Περιγραφή του προϊόντος και της ισχύος του

Χρήση σύμφωνα με τον προορισμό

Ο υπολογιστής οχήματος Νγοη προβλέπεται για τον έλεγχο ενός συστήματος εΒικε της Bosch και για την ένδειξη των δεδομένων οδήγησης.

Για μια πλοήγηση χωρίς ποδήλατο (για πεζοπόρους ή οδηγούς autokinήτων) το Νγοη δεν είναι κατάλληλο.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των εικονιζόμενων εξαρτημάτων αναφέρεται στην παράσταση στις σελίδες γραφικών στην αρχή του εγχειριδίου οδηγιών.

'Ολες οι παραστάσεις τμημάτων του ποδηλάτου εκτός της μονάδας κίνησης, του υπολογιστή σχήματος (On-board computer) συμπεριλαμβανομένης της μονάδας χειρισμού, του αισθητήρα ταχύτητας και των αντίστοιχων στηριγμάτων είναι σχηματικές παραστάσεις και μπορεί να αποκλίνουν στο δικό σας eBike.

1 Χειριστήριο
2 Плήκτρο «Home»
3 Υπολογιστής οχήματος (On-board computer)
4 Στήριγμα του υπολογιστή οχήματος (On-board computer)
5 Πλήκτρο On-Off του υπολογιστή οχήματος (On-board computer)
6 Πλήκτρο Φωτισμός ποδηλάτου
7 Αισθητήρας φωτεινότητας
8 Υποδοχή USB
9 Προστατευτικό κάλυμμα της υποδοχής USB

10 Μονάδα χειρισμού

11 Χειριστήριο στη μονάδα χειρισμού
12 Πλήκτρο «Home» στη μονάδα χειρισμού

13 Πλήκτρο Μείωση της υποστήριξης

14 Πλήκτρο Αὐξηση της υποστήριξης

15 Πλήκτρο Βοήθεια εκκίνησης/Βοήθεια ώθησης «WALK»

16 Ασφάλιση του υπολογιστή οχήματος (On-board computer)

17 Bîda εμπλοκής του υπολογιστή οχήματος (On-board computer) Καλώδιο φόρτισης USB (Micro A–Micro B)*

* χωρίς εικόνα, προσφέρεται σαν ειδικό εξάρτημα

Τεχνικά χαρακτηριστικά

Υπολογιστής οχήματος Νγοη
Αριθμός ευρετηρίου		1 270 020 907/915
Εσωτερική μνήμη συνολικά
1 270 020 907	GB	1
1 270 020 915	GB	8
Ρεύμα φόρτισης σύνδεσης USB, μέγιστο	mA 500
Τάση φόρτισης σύνδεσης USB	V	5
Καλώδιο φόρτισης USB1)		1 270 016 360
Θερμοκρασία λειτουργίας	°C -5...+40
Θερμοκρασία διαφύλαξης/ αποθήκευσης	°C -10...+50
Θερμοκρασία φόρτισης	°C 0...+40
Μπαταρία ιόντων λιθίου, εσωτερικά	VmAh	3,7710
Βαθμός προστασίας2)		IP x7 (υδατοστεγανό)
Υποστηριζόμενα πρότυπα WLAN		802.11b/g/n(2,4 GHz)
Βάρος, περ.	kg 0,2
1) Δεν συμπεριλαμβάνεται στα στάνταρ υλικά παράδοσης
2) Σε περίπτωση κλειστού καλύμματος USB

Συναρμολόγηση

Τοποθέτηση και αφαίρεση του υπολογιστή οχήματος (βλέπε εικόνα Α)

Για την τοποθέτηση του υπολογιστή οχήματος 3 σπρώξτε τον από μπροστά μέσα στο στήριγμα 4.

Για την αφαίρεση του υπολογιστή οχήματος 3 πιέστε πάνω στην ασφάλιση 16 και σπρώξτε τον προς τα εμπρός έξω από το στήριγμα 4.

'Отан паркáρετε το εΒικε, αφαιρέστε τον υπολογιστή οχήματος.

Μπορείτε να ασφαλίσετε τον υπολογιστή οχήματος στο στήριγμα από τυχόν αφαίρεση. Αποσυναρμολογήστε για αυτό το στήριγμα 4 από το τιμόνι. Τοποθετήστε τον υπολογιστή οχήματος στο στήριγμα. Βιδώστε τη βίδα εμπλοκής 17 (σπείρωμα Μ3, μήκος 8 mm) από κάτω στο προβλεπόμενο για αυτό σπείρωμα του στηρίγματος. Συναρμολογήστε ξανά το στήριγμα πάνω στο τιμόνι.

Λειτουργία

Θέση σε λειτουργία

Προϋποθέσεις

Το σύστημα εΒικε μπορεί να ενεργοποιηθεί μόνο, όταν πληρούνται οι ακόλουθες προϋποθέσεις:

– Mia επαρκώς φορτισμένη μπαταρία eBike είναι τοποθετημένη (βλέπε στις οδηγίες λειτουργίας της μπαταρίας).

- Ο υπολογιστής οχήματος είναι σωστά τοποθετημένος στο στήριγμα (βλέπε «Τοποθέτηση και αφαίρεση του υπολογιστή οχήματος», σελίδα Ελληνικά–2).

Ενεργοποίηση/απενεργοποίηση του συστήματος eBike

Για την ενεργοποίηση του συστήματος eBike έχετε τις ακόλου- θες δυνατότητες:

- Τοποθετήστε τον υπολογιστή οχήματος στο στήριγμα 4.

– Με τοποθετημένο τον υπολογιστή οχήματος και τοποθετημένη την μπαταρία εΒικε πατήστε μία φορά σύντομα το πλήκτρο On-Off 5 του υπολογιστή οχήματος.

– Με τοποθετημένο τον υπολογιστή οχήματος πατήστε το πλήκτρο On-Off της μπαταρίας eBike (βλέπε στις οδηγίες λειτουργίας της μπαταρίας).

Ο κινητήρας ενεργοποιείται, μόλις πατήσετε τα πετάλια (εκτός στη λειτουργία Βοήθεια ώθησης ή στο επίπεδο υποστήριξης «OFF»). Η ισχύς του κινητήρα εξαρτάται από το ρυθμισμένο επίπεδο υποστήριξης στον υπολογιστή οχήματος.

Μόλις στην κανονική λειτουργία σταματήσετε να πατάτε τα πε- τάλια ή μόλις φθάσετε σε μια ταχύτητα από 25/45 χλμ./ώρα, απενεργοποιείται η υποστήριξη μέσω του κινητήρα eBike. Ο κι- νητήρας ενεργοποιείται ξανά αυτόματα, μόλις πατήσετε τα πε- τάλια και η ταχύτητα βρίσκεται κάτω από 25/45 χλμ./ώρα.

Για την απενεργοποίηση του συστήματος eBike έχετε τις ακόλουθες δυνατότητες:

– Πατήστε το πλήκτρο On-Off 5 του υπολογιστή οχήματος το λιγότερο για 1 δευτερόλεπτο.

– Απενεργοποιήστε την μπαταρία eBike στο πλήκτρο On-Off της (βλέπε στις οδηγίες λειτουργίας της μπαταρίας).

- Αφαιρέστε τον υπολογιστή οχήματος από το στήριγμα.

Εάν μέσα σε 10 περίπου λεπτά δεν απαιτηθεί καρία ισχύς του κινητήρα (π.χ., επειδή το εΒικε είναι ακινητοποιημένο) ή δεν πατηθεί κανένα πλήκτρο στο Νγοη, απενεργοποιείται αυτόματα το σύστημα εΒικε για λόγους εξοικονόμησης ενέργειας.

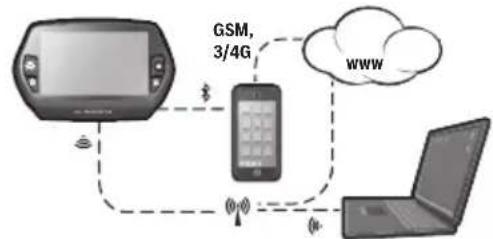

Το σύστημα χειρισμού «Νγοπ»

Το σύστημα χειρισμού Νγον αποτελείται από τρία στοιχεία:

- Τον υπολογιστή οχήματος (On-board computer) Nyon με μονάδα χειρισμού

- Tnv εφαρμογή Smartphone «Bosch eBike Connect»

- Τη διαδικτυακή πύλη «www.eBike-Connect.com»

Πολλές ρυθμίσεις και λειτουργίες μπορεί να ελεγχθούν και να χρησιμοποιηθούν σε όλα τα στοιχεία. Η πρόσβαση ή ο χειρισμός μερικών ρυθμίσεων και λειτουργιών μπορεί να γίνει μόνο μέσω ορισμένων στοιχείων. Ο συγχρονισμός των δεδομένων επιτυγχάνεται αυτόματα με υπάρχουσα σύνδεση Bluetooth®/Internet. Μια επισκόπηση για τις δυνατές λειτουργίες δίνει ο ακόλουθος πίνακας.

Υπολογιστής οχήματος

Εφαρμογή Smartphone

Διαδικτυακή πύλη

Σύνδεση/Εγγραφή √ √ √
Αλλαγή των ρυθμίσεων	√	√	√
Απόκτηση των δεδομένων οδήγησης	√
Ένδειξη πραγματικού χρόνου των δεδομένων οδήγησης	√
Επεξεργασία/ανάλυση των δεδομένων οδήγησης		√	√
Δημιουργία ενδείξεων ορισμένων από τον πελάτη		√	√
Ένδειξη του τρέχοντος τόπου παραμονής*	√	√	√
Πλοήγηση	√
Σχεδιασμός διαδρομής √ √ √
Ένδειξη της υπόλοιπης εμβέλειας (κύκλος γύρω από την τρέχουσα θέση σας)	√	√
Αποτέλεσμα άσκησης σε πραγματικό χρόνο √
Επισκόπηση διαδρομών √ √
Στατιστική «Dashboard» (Ταμπλό)	√	√	√
Αγορά «λειτουργιών Premium»		√

*Απαραίτητο GPS

Λειτουργίες Premium

Οι στάνταρ λειτουργίες του συστήματος χειρισμού «Νγοη» μπορεί να διευρυνθούν με την πρόσθετη αγορά «λειτουργιών Premium» μέσω του App Store για Apple iPhones ή Google Play Store για συσκευές Android.

Εκτός από τη δωρεάν εφαρμογή «Bosch eBike Connect» είναι διαθέσιμες περισσότερες λειτουργίες Premium επί πληρωμή. Μια λεπτομερής λίστα των διαθέσιμων πρόσθετων εφαρμογών μπορείτε να βρείτε στις Online Οδηγίες λειτουργίας στην ηλεκτρονική διεύθυνση

«www.Bosch-eBike.com/nyon-manual».

Θέση σε λειτουργία του υπολογιστή οχήματος (On-board computer)

Το Νγοη παραδίδεται με μια μερικώς φορτισμένη μπαταρία. Πριν την πρώτη χρήση πρέπει να φορτιστεί πλήρως η μπαταρία Νγοη μέσω της σύνδεσης USB (βλέπε «Παροχή ενέργειας του υπολογιστή οχήματος», σελίδα Ελληνικά–8) ή μέσω του συστήματος eBike.

Για να μπορείτε να χρησιμοποιήσετε όλες τις λειτουργίες του συστήματος χειρισμού, πρέπει επιπλέον να εγγραφείτε online.

Σύνδεση στον υπολογιστή οχήματος

• Ενεργοποιήστε τον υπολογιστή οχήματος με το πλήκτρο On-Off 5.
• Επιλέξτε με το χειριστήριο 1 τη γλώσσα της προτίμησής σας (επιλογή, πατώντας στο χειριστήριο) και ακολουθήστε τις υποδείξεις.

'Εχετε τις ακόλουθες δυνατότητες, να θέσετε το Νγοη σε λει- τουργία:

- «TEST RIDE» (ΔΟΚΙΜΑΣΤΙΚ'Η ΟΔ'ΗΓΗΣΗ)

Μπορείτε να εκτελέσετε μια δοκιμαστική οδήγηση, χωρίς να πρέπει να συνδεθείτε προηγουμένως ή να εισάγετε δεδομένα. Μετά την απενεργοποίηση σβήνονται όλα τα δεδομένα οδήγησης.

- «SET UP» (ΕΓΓΡΑΦΗ) > «OFFLINE»

Αυτή είναι μια πάρα πολύ σύντομη, περιορισμένη στο Νγοη, διαδικασία καταχώρησης. Offline σημαίνει σε αυτή την περίπτωση, ότι τα δεδομένα οδήγησης και τα δεδομένα χρήστη αποθηκεύονται μόνο τοπικά στον υπολογιστή οχήματος. Ακολουθήστε τις οδηγίες ή επιλέξτε μια από τις προτεινόμενες δυνατότητες απάντησης. Τα καταχωρημένα δεδομένα διατηρούνται μετά την απενεργοποίηση του Νγοη, αλλά δε συγχρονίζονται με τη διαδικτυακή πύλη ή την εφαρμογή Smartphone.

- «SET UP» (ΕΓΓΡΑΦΗ) > «ONLINE»> «PHONE» (THΛΕΦΩΝΟ)

Αυτό είναι μια πλήρης διαδικασία καταχώρησης. Περάστε το Νγοη πάνω στο στήριγμα 4, φορτώστε την εφαρμογή «Bosch eBike Connect» στο Smartphone σας και εγγραφείτε με τη βοήθεια της εφαρμογής. Μετά την επιτυχή σύνδεση αποθηκεύονται τα δεδομένα οδήγησης και συγχρονίζονται με την εφαρμογή Smartphone και τη διαδικτυακή πύλη.

- «SET UP» (ΕΓΓΡΑΦΗ) > «ONLINE» > «WI-FI»

Αυτό είναι μια πλήρης διαδικασία καταχώρησης. Περάστε στην περιοχή λήψης ενός δικτύου WLAN. Βυσματώστε το Νγον στο στήριγμα 4. Μετά την επιλογή ενός δικτύου και την εισαγωγή του αναγνωριστικού μαζί με τον κωδικό συνδέεται το Νγον στη συνέχεια με το δίκτυο WLAN της επιλογής σας και οδηγείστε στη διαδικτυακή πύλη «www.eBike-Connect.com», όπου μπορείτε να κάνετε την καταχώρηση. Μετά την επιτυχή σύνδεση αποθηκεύονται τα δεδομένα οδήγησης και συγχρονίζονται με τη διαδικτυακή πύλη. Μια σύνδεση με το Smartphone σας μπορείτε να δημιουργήσετε στη συνέχεια από το Νγον σας («Settings» (Ρυθμίσεις) >«Connections» (Συνδέσεις) >«Connect Smartphone» (Σύνδεση smartphone)).

Καταχώρηση μέσω Smartphone και ζεύξης Bluetooth®

'Eva Smartphone δεν είναι συστατικό στοιχείο των υλικών παράδοσης. Για την καταχώρηση με το Smartphone είναι απαραίτητη μια σύνδεση στο διαδίκτυο, η οποία, ανάλογα με τη σύμβασή σας, μπορεί να προκαλέσει έξοδα μέσω του παρόχου της τηλεφωνικής σας σύνδεσης. Επίσης και για το συγχρονισμό των δεδομένων μεταξύ Smartphone και διαδικτυακής πύλης είναι απαραίτητη μια σύνδεση στο διαδίκτυο.

Για να μπορείτε να χρησιμποιήσετε όλο το εύρος των λειτουργιών του υπολογιστή οχήματος, σας είναι απαραίτητο ένα Smartphone με το λειτουργικό σύστημα Android έκδοση 4.0.3 και νεότερη ή iOS 8 και νεότερο. Μια λίστα των δοκιμασμένων/εγκεκριμένων για χρήση Smartphone μπορείτε να βρείτε στις Online Οδηγίες λειτουργίας στην ηλεκτρονική διεύθυνση «www.Bosch-eBike.com/nyon-manual».

Ακόμα και Smartphone που δεν αναφέρονται στη λίστα με τα πιο πάνω ονομαζόμενα λειτουργικά συστήματα μπορούν υπό ορισμένες προϋποθέσεις να συνδεθούν με τον υπολογιστή οχήματος. Μια πλήρης συμβατότητα του υπολογιστή οχήματος με τα μη αναφερόμενα στη λίστα Smartphone δεν μπορεί να εξασφαλιστεί.

Фортώστε από το App Store για Apple iPhones ή Google Play Store για συσκευές Android την εφαρμογή «Bosch eBike Connect» στο Smartphone σας.

Ξεκινήστε την εφαρμογή «Bosch eBike Connect» και ακολουθήστε τις υποδείξεις. Λεπτομερείς οδηγίες για αυτό μπορείτε να βρείτε στις Online Οδηγίες λειτουργίας στην ηλεκτρονική διεύθυνση «www.Bosch-eBike.com/nyon-manual».

'Отав η εφαρμογή «Bosch eBike Connect» είναι ενεργοποιημένη και υπάρχει μια σύνδεση Bluetooth® με τον υπολογιστή οχήματος, συγχρονίζονται τα δεδομένα μεταξύ υπολογιστή οχήματος και Smartphone autóματα.

Καταχώρηση Online

Για την καταχώρηση Online είναι απαραίτητη μια πρόσβαση στο διαδίκτυο.

Ανοίξτε με τον πλοηγό (Browser) τη διαδικτυακή πύλη «Bosch eBike Connect» στην ηλεκτρονική διεύθυνση «www.eBike-Connect.com» και ακολουθήστε τις οδηγίες. Λεπτομερείς οδηγίες για αυτό μπορείτε να βρείτε στις Online Οδηγίες λειτουργίας στην ηλεκτρονική διεύθυνση «www.Bosch-eBike.com/nyon-manual».

Ενδείξεις και ρυθμίσεις του υπολογιστή οχήματος

Υπόδειξη: Όλες οι παραστάσεις και τα κείμενα διεπαφής χρήστη στις ακόλουθες σελίδες αντιστοιχούν στο επίπεδο απελευθέρωσης του λογισμικού. Επειδή κατά τη διάρκεια ενός έτους πραγματοποιείται περισσότερες φορές μια ενημέρωση του λογισμικού Νγοη, μπορεί έτσι να προκύψει μια μκκρή αλλαγή μετά από μια ενημέρωση στις παραστάσεις διεπαφής χρήστη και/ή στα κείμενα διεπαφής χρήστη.

Λογική χειρισμού

Μια αλλαγή της ένδειξης μπορεί να επιτευχθεί κατά τη διάρκεια της οδήγησης μέσω της μονάδας χειρισμού 10. Έτσι μπορούν τα δύο χέρια κατά τη διάρκεια της οδήγησης να παραμένουν στο τιμόνι.

Με τα στοιχεία χειρισμού στον υπολογιστή οχήματος έχετε τις ακόλουθες δυνατότητες:

• Με το πλήκτρο On-Off 5 ενεργοποιείτε ή απενεργοποιείτε το υπολογιστή οχήματος.
• Με το πλήκτρο «Home» (2 ή 12) περνάτε στον ρυθμισμένο στις «Settings» (Ρυθμίσεις) >«My Nyon» (Το Nyon μου) τρόπο λειτουργίας.
  – Με το πλήκτρο Φωτισμός ποδηλάτου 6 μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί ο φωτισμός του ποδηλάτου.
• Με το χειριστήριο 1 μπορείτε να πλοηγηθείτε στον εκάστοτε τρόπο λειτουργίας. Πατώντας στο χειριστήριο 1 κάνετε μια επιλογή.

Με το χειριστήριο 1 μπορείτε, πατώντας προς τα αριστερά, να επικαλύψετε τον ενεργοποιημένο τρόπο λειτουργίας με το κύριο μενού και να περάσετε στο κύριο μενού (βλέπε εικόνα επάνω).

'Отан патήσετε στον ενεργοποιημένο τρόπο λειτουργίας το χειριστήριο 1 προς τα δεξιά, η τρέχουσα οθόνη επικαλύπτεται με τις δυνατές για τον τρέχοντα τρόπο λειτουργίας επιλογές ρύθμισης. Περάστε με το χειριστήριο στην επιθυμητή επιλογή και επιλέξτε την επιθυμητή επιλογή, πατώντας το χειριστήριο 1.

Συμβουλή: Όταν είστε σε έναν ενεργοποιημένο τρόπο λει- τουργίας, μπορείτε, πατώντας το χειριστήριο 1 προς τα επάνω ή προς τα κάτω, να περάσετε απευθείας στον επόμενο τρόπο λει- τουργίας.

Σε περίπτωση που το Νγοη βρίσκεται στο εΒικε, μετά την ενεργοποίηση του τρόπου λειτουργίας εμφανίζεται «Ride» (Διαδρομή). Σε περίπτωση που το Νγοη δεν είναι συναρμολογημένο στο εΒικε, εμφανίζεται ο τρόπος λειτουργίας «Dashboard» (Ταμπλό).

Κύριο μενού

Σύμβολο Τρόπος λειτουργίας		Λειτουργία
	«Dashboard»(Ταμπλό)	Αυτός ο τρόπος λειτουργίας σας δείχνει διάφορα στατιστικά δεδομένα, την κατάσταση σύνδεσης και την κατάσταση συγχρονισμού.
	«Ride»(Διαδρομή)	Αυτός ο τρόπος λειτουργίας σας μεταδίδει τα τρέχοντα δεδομένα οδήγησης.
	«Map & Navigation» (Χάρτης & Πλοήγηση)	Με αυτό τον τρόπο λειτουργίας μπορείτε να κατεβάσετε τους χάρτες, που βασίζονται στο Open Street Map (OSM), από το διαδίκτυο. Με αυτούς τους χάρτες μπορείτε να πλοήγήσετε.
	«Fitness»(Φυσική κατάσταση)	Με αυτό τον τρόπο λειτουργίας μπορείτε να δείτε διάφορες πληροφορίες σχετικές με τη φυσική κατάσταση.
	«Settings»(Ρυθμίσεις)	Με αυτό τον τρόπο λειτουργίας μπορείτε να καθορίσετε τις βασικές ρυθμίσεις του υπολογιστή οχήματος.

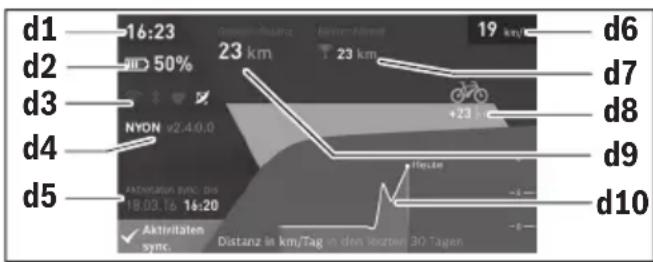

Τρόπος λειτουργίας «Dashboard» (Ταμπλό)

Αυτός ο τρόπος λειτουργίας σας δείχνει διάφορα στατιστικά δεδομένα, την κατάσταση σύνδεσης και την κατάσταση συγχρονισμού.

d1 16:23 d2 50% d3 NYON v2.4.0.0 d4 d5 d6 19 km/1 d7 d8 d9 d10 Aktivitäten sync. Distanz in km/Tag in den letzten 30 Tagen

d1 'Ωρα

d2 'Ενδειξη της κατάστασης φόρτισης της μπαταρίας eBike
d3 Κατάσταση σύνδεσης
d4 Πληροφορίες έκδοσης Nyon
d5 Πληροφορία συγχρονισμού Nyon
d6 'Ενδειξη ταχύτητας/κατάσταση φωτός(σε περίπτωση τοποθετημένου υπολογιστή οχήματος)

d6 Ένδειξη της κατάστασης φόρτισης της μπαταρία του υπο- λογιστή οχήματος(σε περίπτωση αφαιρεμένου υπολογιστή οχήματος)
d7 Περισσότερα διανυθέντα χιλιόμετρα ενός μηνός
d8 Διανυθέντα χιλιόμετρα σε σύγκριση με τον προηγούμενο μήνα
d9 Σύνολο χιλιομέτρων
d10 Διανυθέντα χιλιόμετρα ημέρας των τελευταίων 30 ημερών

Συγχρονίζονται τα εξής:

• Αποθηκευμένες διαδρομές και τόποι
• Ορισμένες από το χρήστη οθόνες και λειτουργίες οδήγησης
• Pu θ μ i σ ε i c χ ρ ή σ τ η

Ο συγχρονισμού πραγματοποιείται μέσω WLAN ή Bluetooth®.

Σε περίπτωση που οι δύο τρόποι σύνδεσης είναι απενεργοποιημένοι, λαμβάνετε ένα αντίστοιχο μήνυμα σφάλματος.

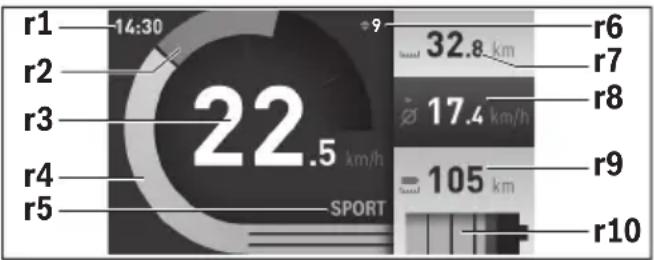

Τρόπος λειτουργίας «Ride» (Διαδρομή)

Αυτός ο τρόπος λειτουργίας σας μεταδίδει τα τρέχοντα δεδομένα οδήγησης.

r1'Ωρα
r2 Ιδία ισχύς πεταλίσματος
r3 Ταχύτητα
r4 Ισχύς κινητήρα
r5 'Ενδειξη του επιπέδου υποστήριξης
r6 Σύσταση ταχύτητας/’Ενδειξη eShift
r7 Ημερήσιος χιλιομετρητής
r8 Μέση ταχύτητα
r9 Υπόλοιπη εμβέλεια
r10 'Ενδειξη της κατάστασης φόρτισης της μπαταρίας eBike

Τρόπος λειτουργίας «Map & Navigation» (Χάρτης & Πλοήγηση)

Με αυτό τον τρόπο λειτουργίας μπορείτε να κατεβάσετε τους χάρτες, που βασίζονται στο Open Street Map (OSM), από το διαδίκτυο. Με αυτούς τους χάρτες μπορείτε να πλοηγήσετε.

Οι αντίστοιχοι στον τόπο κατοικίας χάρτες εγκαθίστανται από τον έμπορα του ποδηλάτου για τον εκάστοτε αγοραστή. Όταν χρειάζεται, μπορείτε να κατεβάσετε περαιτέρω χάρτες μέσω της εφαρμογής Smartphone «Bosch eBike Connect» και να τους μεταφέρετε στον υπολογιστή οχήματος. Λεπτομερείς οδηγίες για αυτό μπορείτε να βρείτε στις Online Οδηγίες λειτουργίας στην ηλεκτρονική διεύθυνση

«www.Bosch-eBike.com/nyon-manual».

'Οταν διαθέτετε μια ενεργοποιημένη σύνδεση WLAN, είναι δυνατό, μέσω «Settings» (Ρυθμίσεις) >«Map & Navigation» (Χάρτης & Πλοήγηση) >«Map Manager» (Διαχειριστής χαρτών) να φορτώσετε οποιουσδήποτε χάρτες απευθείας στο Νγοπ.

'Οταν ενεργοποιήσετε το Νογοη, αρχίζει το Νογοη με την αναζήτηση δορυφόρου, για τη δυνατότητα λήψης σημάτων GPS. Μόλις βρεθούν αρκετοί δορυφόροι, εμφανίζεται στον τρόπο λειτουργίας «Map & Navigation» (Χάρτης & Πλοήγηση) πάνω στο χάρτη ο τόπος που αυτή τη στιγμή βρίσκεστε. Σε περίπτωση δυσμενών καιρικών συνθηκών ή τόπων παραμονής, μπορεί η αναζήτηση δορυφόρου να διαρκέσει λίγο περισσότερο. Εάν για μεγαλύτερο χρονικό διάστημα δε βρεθεί κανένας δορυφόρος, ξεκινά το Νογο εκ νέου.

Πατώντας το χειριστήριο 1 προς τα δεξιά, μπορείτε επιλέγοντας τα υπομενού στο δεξί περιθώριο να αλλάξετε τη ρύθμιση ζουμ του τμήματος του χάρτη, να προβάλλετε την εμβέλεια της μπαταρίας του εΒικε σας ή να επιλέξετε μία από τις διάφορες επιλογές πλοήγησης. Οι ρυθμίσεις ζουμ για το τμήμα του χάρτη μπορεί να αλλάξουν επίσης, πατώντας στο χειριστήριο.

Η απλή υπόλοιπη εμβέλεια της μπαταρίας μπορεί να διευρυνθεί με τη βοήθεια της λειτουργίας Premium «Τοπογραφική εμβέλεια». Στην «Τοπογραφική εμβέλεια» υπολογίζεται μετά η υπόλοιπη εμβέλεια της μπαταρίας, λαμβάνοντας υπόψη τις τοπογραφικές συνθήκες και εμφανίζεται. Λεππομερείς οδηγίες για αυτό μπορείτε να βρείτε στις Online Οδηγίες λειτουργίας στην ηλεκτρονική διεύθυνση

«www.Bosch-eBike.com/nyon-manual».

Κάτω από «Points of Interest» (Αξιοθέατα) εμφανίζονται επίσης οι πλησιέστεροι «Bosch eBike experts». Επιλέγοντας τον αντιπρόσωπο, υπολογίζεται η διαδρομή προς τα εκεί και προσφέρεται για επιλογή.

'Отан έχετε εισάγει τον προορισμό (πόλη, οδός, αριθ. σπιτιού), σας προσφέρονται 3 διαφορετικές διαδρομές («Scenic» (Γραφικά), «Fast» (Γρήγορα) και «MTB» (Mountain bike [Ποδήλατο Bouvoύ])), απο τις οποίες μπορείτε να επιλέξετε μια διαδρομή. Εναλλακτικά μπορείτε να αφήσετε να οδηγηθείτε στο σπίτι, να επιλέξετε έναν από τους τελευταίους προορισμούς ή να προσφύγετε σε αποθηκευμένους τόπους και διαδρομές. (Λεπτομερείς οδηγίες για αυτό μπορείτε να βρείτε στις Online Οδηγίες λειτουργίας στην ηλεκτρονική διεύθυνση

«www.Bosch-eBike.com/nyon-manual».)

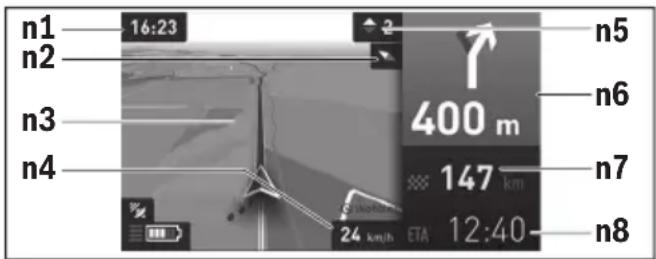

Η επιλεγμένη διαδρομή προβάλλεται, όπως παρουσιάζεται στην ακόλουθη εικόνα.

n1 16:23 n2 400 m n3 147 km n4 24 km/h ETA 12:40 n5 n6 n7 n8

n1 'Ωρα

n2 Βελόνα πυξίδας

n3 Χάρτης

n4 Ταχύτητα

n5 Σύσταση ταχύτητας

n6 Υπόδειξη στροφής και απόσταση από τη διασταύρωση

n7 Απόσταση από τον τόπο προορισμού

n8 Προβλεπόμενος χρόνος άφιξης στον τόπο προορισμού

Κατά τη διάρκεια της πλοήγησης, εμφανίζονται μέσω επικάλυψης οι πληροφορίες διαδρομής (π.χ. σε 50 m στρίψτε ελαφρά αριστερά) επίσης και στους άλλους τρόπους λειτουργίας.

'Οταν διακόψετε μια οδήγηση με πλοήγηση και μετά καλέσετε «Map & Navigation» (Χάρτης & Πλοήγηση), θα ερωτηθείτε, εάν θέλετε να συνεχίσετε την πλοήγηση ή όχι. Εάν συνεχίσετε την πλοήγηση, θα οδηγηθείτε με τη βοήθεια της πλοήγησης στον τελευταίο τόπο προορισμού.

Εάν μέσω της διαδικτυακής πύλης έχετε εισάγει διαδρομές GPX, θα μεταφερθούν αυτές μέσω Bluetooth® ή μέσω μιας σύνδεσης WLAN στο Nyon σας. Αυτές τις διαδρομές μπορείτε να τις ξεκινήσετε, όταν χρειάζεται. Όταν βρίσκεστε κοντά στη διαδρομή, μπορείτε να οδηγηθείτε στο σημείο εκκίνησης ή να αρχίσετε απευθείας με την πλοήγηση της διαδρομής.

Σε περίπτωση χρήσης ενδιάμεσων προορισμών, με ένα μήνυμα πληροφορείστε, ότι φθάσατε σε έναν ενδιάμεσο προορισμό.

Για μια πλοήγηση χωρίς ποδήλατο (για πεζοπόρους ή οδηγούς autokinήτων) το Νγοη δεν είναι κατάλληλο.

Στις θερμοκρασίες κάτω από 0 °C πρέπει να υπολογίζει κανείς στη μέτρηση του ύψους με μεγαλύτερες αποκλίσεις.

Τρόπος λειτουργίας «Fitness» (Φυσική κατάσταση)

Με αυτό τον τρόπο λειτουργίας μπορείτε να δείτε διάφορες πληροφορίες σχετικές με τη φυσική κατάσταση.

Στη βάση του εξακριβωμένου στην καταχώρηση επιπέδου δραστηριότητάς σας, εμφανίζεται το αποτέλεσμα των μέχρι τώρα δραστηριοτήτων σας στην απόδοση της αντοχής σας (αποτέλεσμα άσκησης).

Για τον έλεγχο της συχνότητας των καρδιακών παλμών σας, μπο- ρείτε να χρησιμοποιήσετε έναν ιμάντα στήθους, τον οποίο μπο- ρείτε να συνδέσετε με το Νγοη μέσω Bluetooth®.

Συμβατά μοντέλα μπορείτε να βρείτε στις Online Οδηγίες λει- τουργίας στην ηλεκτρονική διεύθυνση

«www.Bosch-eBike.com/nyon-manual».

'Ενας ιμάντας στήθους δεν είναι συστατικό στοιχείο των υλικών παράδοσης.

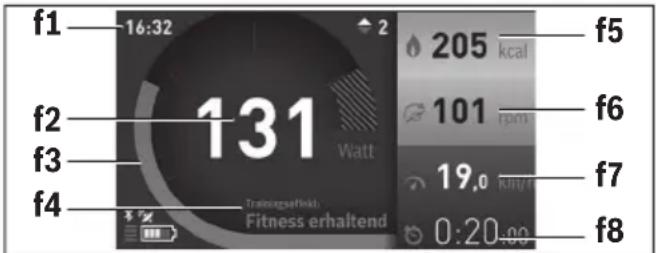

f1 16:32 f2 131 f3 Watt f4 Trainungszeit: Fitness erhaltend 205 kcal 101 rpm 19,0 MHz 0:20.00 f5 f6 f7 f8

f1 'Ωρα

f2 Τρέχουσα απόδοση/συχνότητα καρδιακών παλμών*

f3 Παράσταση του τρέχοντος αποτελέσματος άσκησης

f4 Αποτέλεσμα άσκησης

f5 Κατανάλωση χιλιοθερμίδων

f6 Τρέχουσα συχνότητα πεταλίσματος

f7 Τρέχουσα ταχύτητα

f8 Διάρκεια

* Σε περίπτωση χρήσης ενός μάντα στήθους για τη μέτρηση της συχνότητας των καρδιακών παλμών (δεν είναι συστατικό των υλικών παράδοσης), στη θέση της απόδοσης εμφανίζεται η τρέχουσα συχνότητα των καρδιακών παλμών.

Μέσω των υπομενού μπορείτε να επαναφέρετε τις μέσες τιμές ή να αλλάξετε σε μια εξατομικευμένη ένδειξη. Λεπτομερείς οδηγίες για αυτό μπορείτε να βρείτε στις Online Οδηγίες λειτουργίας στην ηλεκτρονική διεύθυνση

«www.Bosch-eBike.com/nyon-manual».

Τρόπος λειτουργίας «Settings» (Ρυθμίσεις)

Με αυτό τον τρόπο λειτουργίας μπορείτε να καθορίσετε τις βασικές ρυθμίσεις του υπολογιστή οχήματος.

Υπόδειξη: Μερικές βασικές ρυθμίσεις μπορεί να αλλάξουν μόνο, όταν το Νγοη είναι τοποθετημένο στο στήριγμα 4.

Για να περάσετε στο μενού «Settings» (Ρυθμίσεις), πατήστε το χειριστήριο 1 στο κύριο μενού προς τα κάτω, μέχρι να εμφανιστεί η ένδειξη «Settings» (Ρυθμίσεις).

Συμβουλή: Όταν πατήσετε το χειριστήριο παρατεταμένα προς τα κάτω, περνάτε επίσης στο μενού «Settings» (Ρυθμίσεις).

Μπορείτε να εκτελέσετε τις ακόλουθες ρυθμίσεις:

- «Connections» (Συνδέσεις): Μπορείτε να διαμορφώσετε τις ρυθμίσεις Bluetooth®, μια νέα σύνδεση Smartphone, μια σύνδεση WiFi ή έναν μετρητή καρδιακών παλμών.

'Отав ενεργοποιήσετε το WiFi, το Νυοη φάχνει για διαθέσιμα δίκτυα. Τα δίκτυα που βρέθηκαν εμφανίζονται σε μια λίστα. Επιλέξτε με το χειριστήριο 1 το επιθυμητό δίκτυο και εισάγετε τον κωδικό.

- «Map & Navigation» (Χάρτης & Πλοήγηση): Εδώ μπορείτε να διαμορφώσετε την παράσταση του χάρτη και να ενεργοποιήσετε μια αυτόματη προσαρμογή της παράστασης ανάλογα με τη φωτεινότητα του περιβάλλοντος.

- «My Profile» (Το προφίλ μου): Εδώ μπορείτε να αφήσετε να εμφανιστεί ο ενεργοποιημένος χρήστης.

- «My eBike» (To eBike μου): 'Οταν το Νγοη είναι τοποθετημένο, μπορείτε να αλλάξετε την προρρυθμισμένη από τον κατασκευαστή τιμή της περιφέρειας τροχού κατά ±5 %.

Ο κατασκευαστής ή ο έμπορας του ποδηλάτου μπορεί για την ημερομηνία σέρβις να πάρει ως βάση ένα χρόνο λειτουργίας και/ή ένα χρονικό διάστημα. Κάτω από «Service» εμφανίζεται η λήξη της ημερομηνίας σέρβις.

Κάτω από «Shift Recommendation» μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε την ένδειξη μιας σύστασης ταχύτητας.

Σε περίπτωση που το eBike σας είναι εξοπλισμένο με «eShift», μπορείτε εδώ να διαμορφώσετε το σύστημα eShift (βλέπε «eShift (προαιρετικός εξοπλισμός)», σελίδα Ελληνικά–10).

- «My Nyon» (To Nyon μου): Εδώ μπορείτε να αναζητήσετε ενημερώσεις, να διαμορφώσετε το πλήκτρο Home (Αρχική σελίδα), να θέσετε αυτόματα στο «Ο» κάθε νύχτα τους μετρητές, όπως χιλιόμετρα ημέρας, κατανάλωση θερμίδων και μέσες τιμές ή να επαναφέρετε το Νγον στις ρυθμίσεις του εργοστασίου.

Κάτω από «Auto Brightness» (Αυτόματη φωτεινότητα) μπορείτε να προσαρμόσετε αυτόματα τη φωτεινότητα της οθόνης.

Για την αντιστάθμιση των αλλαγών που σχετίζονται με τις καιρικές συνθήκες, μπορείτε κάτω από «Altitude correction» (Διόρθωση ύψους) να προσαρμόσετε την εμφανιζόμενη τιμή στο πραγματικό ύψος.

– «Region & Language» (Περιοχή και γλώσσα): Μπορείτε να ρυθμίσετε την ένδειξη της ταχύτητας και της απόστασης σε χιλιόμετρα ή μίλια, την ώρα σε 12-ωρη ή 24-ωρη μορφή,

να επιλέξετε τη χρονική ζώνη και να ρυθμίσετε τη γλώσσα της προτίμησής σας. Η τρέχουσα ώρα παραλαμβάνεται αυτόματα από το σήμα GPS.

- Στο θέμα μενού «Help» (Βοήθεια) μπορείτε να βρείτε μια επιλογή σε FAQ (Συχνές ερωτήσεις), πληροφορίες επικοινωνίας, νομικές υποδείξεις καθώς και πληροφορίες για το σύστημα και τις άδειες χρήσης.

Ενδείξεις κατάστασης

Ανάλογα με τον απεικονιζόμενο τρόπο λειτουργίας δεν εμφανίζονται πάντοτε όλες οι ενδείξεις κατάστασης. Οι ενδείξεις, οι οποίες εμφανίζονται ήδη στην κύρια οθόνη, δεν εμφανίζονται ακόμη μία φορά. Οι θέσεις των ενδείξεων μπορούν να διαφέρουν. Έταν αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμά του, στη θέση της ένδειξης του φωτισμού του ποδηλάτου εμφανίζεται η κατάσταση φόρτισης της μπαταρίας Νγοη του υπολογιστή οχήματος.

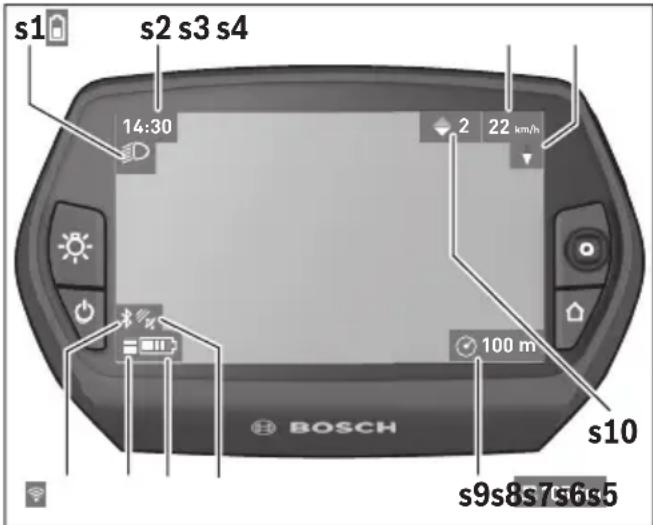

s1 s2 s3 s4 14:30 2 22 km/h s10 BOSCH s9s8s7s6s5

s1 'Ενδειξη φωτισμού ποδηλάτου/’Ενδειξη κατάστασης φόρτισης μπαταρίας Νγοη
s2 'Ενδειξη ώρας
s3 'Ενδειξη ταχύτητας
s4 'Evδειξη Βορρὰ
s5 'Ενδειξη σύνδεσης Bluetooth®/WiFi
s6 'Ενδειξη του επιπέδου υποστήριξης
s7 'Ενδειξη της κατάστασης φόρτισης της μπαταρίας eBike
s8 'Ενδειξη σήματος GPS
s9 'Ενδειξη περιοχής ζουμ/υπόλοιπης εμβέλειας
s10 Σύσταση ταχύτητας

Παροχή ενέργειας του υπολογιστή οχήματος

'Οταν ο υπολογιστής οχήματος βρίσκεται στο στήριγμα 4, μια επαρκώς φορτισμένη μπαταρία eBike είναι τοποθετημένη στο eBike και το σύστημα eBike είναι ενεργοποιημένο, τότε η μπαταρία Nyon τροφοδοτείται με ενέργεια από την μπαταρία eBike.

'Отан αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμα 4, η παροχή ενέργειας πραγματοποιείται μέσω της μπαταρίας Νγοη. 'Отан η μπαταρία Νγοη είναι πεσμένη, εμφανίζεται στην οθόνη ένα μήνυμα προειδοποίησης.

Για τη φόρτιση της μπαταρίας Νγοη τοποθετήστε τον υπολογιστή οχήματος ξανά στο στήριγμα 4. Προσέξτε, ότι, όταν δε βρίσκεστε στη διαδικασία φόρτισης της μπαταρίας eBike, το σύστημα eBike μετά από 10 λεπτά χωρίς χειρισμό απενεργοποιείται αυτόματα. Σε αυτή την περίπτωση τερματίζεται επίσης και η φόρτιση της μπαταρίας Νγοη.

Μπορείτε να φορτίσετε τον υπολογιστή οχήματος επίσης μέσω της σύνδεσης USB. Για το σκοπό αυτό ανοίξτε το προστατευτικό κάλυμμα 9. Συνδέστε την υποδοχή USB 8 του υπολογιστή οχήματος μέσω ενός καλωδίου Micro-USB με ένα φορτιστή USB του εμπορίου (δεν ανήκει στα στάνταρ υλικά παράδοσης) ή τη σύνδεση USB ενός υπολογιστή (τάση φόρτισης 5 V, μέγιστο ρεύμα φόρτισης 500 mA).

Υπόδειξη: Όταν το Νγον απενεργοποιηθεί κατά τη διάρκεια της διαδικασίας φόρτισης, μπορεί το Νγον να ενεργοποιηθεί ξανά, όταν αφαιρεθεί το καλώδιο USB (ισχύει μόνο για 1 270 020 907).

Σε περίπτωση που αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμα 4, παραμένουν όλες οι τιμές των λειτουργιών αποθηκευμένες και μπορούν να συνεχίσουν να εμφανίζονται.

Χωρίς εκ νέου φόρτιση της μπαταρίας Νγοη, παραμένουν η ημερομηνία και η ώρα για το πολύ 6 μήνες. Μετά την επανεργοποίηση και τον επιτυχή εντοπισμό GPS, η ημερομηνία και η ώρα ρυθμίζονται εκ νέου.

Υπόδειξη: Για την επίτευξη μιας μέγιστης διάρκειας ζωής της μπαταρίας Νγοη, πρέπει η μπαταρία Νγοη να επαναφορτίζεται κάθε έξι μήνες.

Ενεργοποίηση/απενεργοποίηση του υπολογιστή οχήματος

Για την ενεργοποίηση του υπολογιστή οχήματος, πατήστε σύντομα το πλήκτρο On-Off 5.

Για την απενεργοποίηση του υπολογιστή οχήματος, πατήστε το πλήκτρο On-Off 5 πάνω από 1 δευτερόλεπτο.

Χωρίς πάτημα του πλήκτρου, περνά το Νγοη μετά από 5 λεπτά στη λειτουργία εξοικονόμησης ενέργειας (φωτισμός φόντου σβηστός) και απενεργοποιείται αυτόματα μετά ακόμα άλλα 5 λεπτά.

Επαναφορά Νγοη

Εάν ο χειρισμός του Νγοη, αντίθετα με τις προσδοκίες, δεν μπορεί πλέον να πραγματοποιηθεί, μπορεί το Νγοη να επαναφερθεί πατώντας ταυτόχρονα τα πλήκτρα 1, 2, 5 και 6. Εκτελέστε την επαναφορά μόνο, όταν είναι οπωσδήποτε απαραίτητη, επειδή μπορεί να χαθούν διάφορες ρυθμίσεις.

'Ενδειξη κατάστασης φόρτισης μπαταρίας

Η ένδειξη της κατάστασης φόρτισης της μπαταρίας r10 (s7) δείχνει την κατάσταση φόρτισης της μπαταρίας eBike. Η κατάσταση φόρτισης της μπαταρίας Nyon μπορεί να διαβαστεί στην ένδειξη s1. Η κατάσταση φόρτισης της μπαταρίας eBike μπορεί επίσης να διαβαστεί στις φωτοδιόδους (LED) στην μπαταρία eBike.

Στην ένδειξη r10 κάθε δοκός στο σύμβολο της μπαταρίας αντιστοιχεί περίπου σε 20 % χωρητικότητα:

Η μπαταρία eBike είναι εντελώς φορτισμένη.

Η μπαταρία eBike πρέπει να επαναφορτιστεί.

Η χωρητικότητα για την υποστήριξη του κινητήρα έχει καταναλωθεί και η υποστήριξη απενεργοποιείται απαλά. Η παραμένουσα χωρητικότητα είναι διαθέσιμη για το φωτισμό του ποδηλάτου και τον υπολογιστή οχήματος.

Η χωρητικότητα της μπαταρίας eBike φθάνει ακόμα για περίπου 2 ώρες φωτισμού του ποδηλάτου. Περαιτέρω καταναλωτές (π.χ. αυτόματο κιβώτιο ταχυτήτων, φόρτιση εξωτερικών συσκευών στη σύνδεση USB) δε λαμβάνονται εδώ υπόψη.

'Οταν αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμα 4, παραμένει η τελευταία εμφανιζόμενη κατάσταση φόρτισης της μπαταρίας αποθηκευμένη.

Ρύθμιση του επιπέδου υποστήριξης

Στη μονάδα χειρισμού 10 μπορείτε να ρυθμίσετε, πόσο πολύ σας υποστηρίζει ο κινητήρας εΒικε κατά το πετάλισμα. Το επίπεδο υποστήριξης μπορεί να αλλάξει οποτεδήποτε, ακόμα και κατά τη διάρκεια της οδήγησης.

Υπόδειξη: Σε ορισμένες ξεωριστές εκδόσεις είναι δυνατόν, το επίπεδο υποστήριξης να είναι προρρυθμισμένο και να μην μπορεί να αλλάξει. Είναι επίσης δυνατό, να βρίσκονται λιγότερα επίπεδα υποστήριξης για επιλογή, από αυτὰ που αναφέρονται εδώ.

Τα ακόλουθα επίπεδα υποστήριξης είναι το πολύ διαθέσιμα:

• «OFF»: Η υποστήριξη μέσω του κινητήρα είναι απενεργοποιημένη, το εΒικε μπορεί να κινηθεί, όπως ένα κανονικό ποδήλατο μόνο με το πετάλισμα. Η βοήθεια ώθησης δεν μπορεί να ενεργοποιηθεί σε αυτό το επίπεδο υποστήριξης.
  – «ECO»: Αποτελεσματική υποστήριξη σε περίπτωση μέγιστης απόδοσης, για μέγιστη εμβέλεια
• «TOUR»: Ομοιόμορφη υποστήριξη, για διαδρομές με μεγάλη εμβέλεια
• «SPORT»: Δυνατή υποστήριξη, για σπορ οδήγηση σε ορεινές διαδρομές καθώς και για την κυκλοφορία στην πόλη
• «TURBO»: Μέγιστη υποστήριξη μέχρι στην υψηλή συχνότητα πεταλίσματος, για σπορ οδήγηση

Για την αὐξηση του επιπέδου υποστήριξης πατήστε το πλήκτρο «+» 14 στη μονάδα χειρισμού τόσες φορές, ώσπου να εμφανιστεί το επιθυμητό επίπεδο υποστήριξης στην ένδειξη r5, για τη μείωση πατήστε το πλήκτρο «-» 13.

Η ισχύς κινητήρα που καλέσατε εμφανίζεται στην ένδειξη r4. Η μέγιστη ισχύς κινητήρα εξαρτάται από το επιλεγμένο επίπεδο υποστήριξης.

'Отан αφαιρεθεί ο υπολογιστής οχήματος από το στήριγμα 4, το τελευταίο εμφανιζόμενο επίπεδο υποστήριξης παραμένει αποθηκευμένο, η ένδειξη r4 της ισχύος κινητήρα παραμένει κενή.

Ενεργοποίηση/απενεργοποίηση της βοήθειας ώθησης

Η βοήθεια ώθησης μπορεί να σας διευκολύνει το σπρώξιμο του εΒικε. Η ταχύτητα σε αυτή την λειτουργία εξαρτάται από την τοποθετημένη ταχύτητα και μπορεί να φθάσει το πολύ στα 6 χλμ./ώρα. Όσο μικρότερη είναι η επιλεγμένη ταχύτητα, τόσο μικρότερη είναι η ταχύτητα στη λειτουργία της βοήθειας ώθησης (με πλήρη ισχύ).

Η λειτουργία βοήθειας ώθησης επιτρέπεται να χρησιμοποιηθεί αποκλειστικά κατά το σπρώξιμο του eBike. Σε περίπτωση που οι ρόδες του eBike κατά τη χρήση της βοήθειας ώθησης δεν έχουν καμία επαφή με το έδαφος, υπάρχει κίνδυνος τραυματισμού.

Για την ενεργοποίηση της βοήθειας ώθησης πατήστε σύντομα το πλήκτρο «WALK» στον υπολογιστή οχήματος. Μετά την ενεργοποίηση πατήστε μέσα σε 3 δευτερόλεπτα το πλήκτρο «+» και κρατήστε το πατημένο. Ο κινητήρας του eBike ενεργοποιείται.

Η βοήθεια ώθησης απενεργοποιείται, μόλις παρουσιαστεί μία από τις ακόλουθες καταστάσεις:

• Αφήνετε το πλήκτρο «+» 14 ελεύθερο,
• οι ρόδες του eBike μπλοκάρουν (π.χ. με φρενάρισμα ή κτυπώντας πάνω σε ένα εμπόδιο),
• η ταχύτητα ξεπερνά τα 6 χλμ./ώρα.

'Отав ελευθερωθεί το πλήκτρο «+», η βοήθεια ώθησης παραμένει ακόμη για 3 δευτερόλεπτα σε ετοιμότητα. 'Отав εντός αυτού του χρονικού διαστήματος πατήσετε ξανά το πλήκτρο «+», ενεργοποιείται εκ νέου η βοήθεια ώθησης.

Υπόδειξη: Σε μερικά συστήματα η βοήθεια ώθησης μπορεί να ξεκινήσει απευθείας, πατώντας το πλήκτρο «WALK».

Υπόδειξη: Η βοήθεια ώθησης δεν μπορεί να ενεργοποιηθεί στο επίπεδο υποστήριξης «OFF».

Ενεργοποίηση/απενεργοποίηση του φωτισμού ποδηλάτου

Στον τύπο, στον οποίο το φως οδήγησης τροφοδοτείται από το σύστημα εΒικε, μπορούν μέσω του υπολογιστή οχήματος με το πλήκτρο 6 να ενεργοποιηθούν και απενεργοποιηθούν ταυτόχρονα το μπροστινό και το πίσω φως.

Με ενεργοποιημένο το φως εμφανίζεται το σύμβολο φωτισμού s1.

Η ενεργοποίηση και απενεργοποίηση του φωτισμού του ποδη- λάτου δεν έχει καμία επιρροή στο φωτισμό φόντου της οθόνης.

eShift (προαιρετικός εξοπλισμός)

Κάτω από eShift καταλαβαίνει κανείς την ενσωμάτωση των αυτόματων συστημάτων αλλαγής ταχυτήτων στο σύστημα eBike. Τις ρυθμίσεις για τη λειτουργία «eShift» μπορείτε να τις πραγματοποιήσετε κάτω από «My eBike» (To eBike μου).

Η ταχύτητα ή η συχνότητα πεταλίσματος εμφανίζεται στους τρόπους λειτουργίας «Ride» (Διαδρομή), «Fitness» (Φυσική κατάσταση) και «Map & Navigation» (Χάρτης & Πλοήγηση).

Εάν το πεδίο δεν εμφανίζεται, πληροφορείται ο χρήστης με μια υπόδειξη στην οθόνη για τις αλλαγές. Ο τρόπος λειτουργίας eShift ενεργοποιείται, πατώντας παρατεταμένα το πλήκτρο

«Home» 12. Η ενεργοποίηση είναι δυνατή μόνο μέσω της μονάδας χειρισμού 10. Τον τρόπο λειτουργίας «eShift» μπορείτε να τον εγκαταλείψετε ξανά, πατώντας επανειλημμένα το πλήκτρο «Home».

eShift με NuVinci H|Sync

Μέσω μιας προκαθορισμένης επιθυμητής συχνότητας πεταλίσματος ρυθμίζεται αυτόματα η ιδανική ταχύτητα για την εκάστοτε ταχύτητα του οχήματος. Σε μια χειροκίνητη λειτουργία μπορεί κανείς να επιλέξει μεταξύ περισσοτέρων ταχυτήτων.

Στον τρόπο λειτουργίας «Cadence Control» μπορείτε με τα πλήκτρα «-» ή «+» στη μονάδα χειρισμού να αυξήσετε ή να μειώσετε την επιθυμητή συχνότητα πεταλίσματος. Όταν κρατήσετε τα πλήκτρα «-» ή «+» πατημένα, αυξάνετε ή μειώνετε τη συχνότητα πεταλίσματος σε βήματα ανά πέντε. Η επιθυμητή συχνότητα πεταλίσματος εμφανίζεται στην οθόνη.

Στον τρόπο λειτουργίας «Gear Control» μπορείτε με τα πλήκτρα «-» ή «+» στη μονάδα χειρισμού να ανεβάσετε ή να κατεβάσετε την ταχύτητα, επιλέγοντας μεταξύ περισσοτέρων καθορισμένων σχέσεων μετάδοσης. Η εκάστοτε ρυθμισμένη ταχύτητα εμφανίζεται στην οθόνη.

Κάτω από «Gear calibration» μπορείτε να πραγματοποιήσετε μια βαθμονόμηση του κιβωτίου συνεχούς μετάδοσης. Στη συνέχεια ακολουθήστε τις υποδείξεις στην οθόνη.

Επίσης και κατά τη διάρκεια της οδήγησης σε περίπτωση σφάλματος μπορεί να καταστεί απαραίτητη μια βαθμονόμηση. Επίβεβαιώστε επίσης εδώ τη βαθμονόμηση και ακολουθήστε τις υποδείξεις στην οθόνη.

Ο μηχανισμός ταχυτήτων πλήμνης του SRAM DD3 Pulse λει- τουργεί ανάλογα με την ταχύτητα. Εδώ περνά αυτόματα, ανε- ξάρτητα από την τοποθετημένη ταχύτητα του μηχανισμού αλλα- γής ταχυτήτων, μια από τις τρεις ταχύτητες του μηχανισμού τα- χυτήτων πλήμνης.

Εδώ μπορεί επίσης με τα πλήκτρα « - » ή «+» να αλλάξει η ταχύτητα χειροκίνητα. Η αυτόματη λειτουργία ενεργοποιείται αυτόματα, όταν κανείς στην πρώτη ταχύτητα πατήσει το πλήκτρο « - ». 'Οταν κανείς στην αυτόματη λειτουργία πατήσει τα πλήκτρα « - » ή «+», αλλάζει κανείς ξανά στο χειροκίνητο τρόπο λειτουργίας. Στην αυτόματη λειτουργία εμφανίζεται πάντοτε μόνο ένα «Α»στην ένδειξη ταχύτητας. 'Οταν ο μηχανισμός ταχυτήτων αλλάξει στην αυτόματη λειτουργία τις ταχύτητες, δεν πραγματοποιείται καμία ένδειξη της ταχύτητας στην οθόνη.

Σε περίπτωση που δε βρίσκεστε στην αυτόματη λειτουργία, τότε σε κάθε αλλαγή ταχύτητας του μηχανισμού ταχυτήτων πλήμνης εμφανίζεται η ρυθμισμένη ταχύτητα για λίγο στην οθόνη.

Επειδή η μονάδα κίνησης αναγνωρίζει τη διαδικασία αλλαγής ταχύτητας και γι' αυτό μειώνει για λίγο την υποστήριξη μέσω του κινητήρα, είναι επίσης οποτεδήποτε δυνατή μια αλλαγή ταχύτητας κάτω από φορτίο ή στον ανήφορο.

'Отав то eBike akivntopoiŋθεί από μια ταχύτητα πάνω από 10 χλμ./ώρα, μπορεί το σύστημα να περάσει αυτόματα σε μια ρυθμισμένη «Starting gear». Η «Starting gear» μπορεί να ρυθμιστεί κάτω από «My eBike» (To eBike μου) > «eShift (SRAM)».

eShift με Shimano Di2

Για το Shimano eShift αλλάζετε τις ταχύτητες με το μοχλό ελέγχου Shimano.

Η ταχύτητα εμφανίζεται πάντοτε στο πεδιο eShift. Μόνο όταν αυτό δεν είναι ορατό (π.χ. στις ρυθμίσεις), σε περίπτωση αλλαγής ταχύτητας εμφανίζεται σύντομα η ταχύτητα.

Επειδή η μονάδα κίνησης αναγνωρίζει τη διαδικασία αλλαγής ταχύτητας και γι' αυτό μειώνει για λίγο την υποστήριξη μέσω του κινητήρα, είναι επίσης οποτεδήποτε δυνατή μια αλλαγή ταχύτητας κάτω από φορτίο ή στον ανήφορο.

'Отав то eBike akivntopoiŋθεί από μια ταχύτητα πάνω από 10 χλμ./ώρα, μπορεί το σύστημα να περάσει αυτόματα σε μια ρυθμισμένη «Starting gear». Η «Starting gear» μπορεί να ρυθμιστεί κάτω από «My eBike» (To eBike μου) > «eShift (Shimano)».

'Ενδειξη κωδικού σφάλματος

Τα εξαρτήματα του συστήματος εΒικε ελέγχονται συνεχώς αυτόματα. Όταν διαπιστωθεί ένα σφάλμα, εμφανίζεται ο αντίστοιχος κωδικός σφάλματος στον υπολογιστή οχήματος.

Ανάλογα με το είδος του σφάλματος, απενεργοποιείται ο κινητήρας ενδεχομένως αυτόματα. Η συνέχιση της οδήγησης χωρίς

υποστήριξη μέσω του κινητήρα είναι όμως δυνατή οποτεδήπο- τε. Πριν από την περαιτέρω χρήση πρέπει να ελεγχθεί το eBike.

Αναθέστε την εκτέλεση όλων των επισκευών αποκλειστικά σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων.

Κωδικός Αιτία Θεραπεία
410	'Ενα ή περισσότερα πλήκτρα του υπολογιστή οχήματος είναι μπλοκαρισμένα.	Ελέγξτε, εάν τα πλήκτρα είναι μαγκωμένα, π.χ. λόγω διείσδυσης ακαθαρσίας. Καθαρίστε ενδεχομένως τα πλήκτρα.
414	Πρόβλημα σύνδεσης της μονάδας χειρισμού	Αναθέστε τον έλεγχο των συνδέσεων
418	'Ενα ή περισσότερα πλήκτρα της μονάδας χειρισμού είναι μπλοκαρισμένα.	Ελέγξτε, εάν τα πλήκτρα είναι μαγκωμένα, π.χ. λόγω διείσδυσης ακαθαρσίας. Καθαρίστε ενδεχομενως τα πλήκτρα.
419	Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.
422	Πρόβλημα σύνδεσης της μονάδας κίνησης	Αναθέστε τον έλεγχο των συνδέσεων
423	Πρόβλημα σύνδεσης της μπαταρίας eBike	Αναθέστε τον έλεγχο των συνδέσεων
424	Σφάλμα επικοινωνίας μεταξύ των εξαρτημάτων	Αναθέστε τον έλεγχο των συνδέσεων
426	Εσωτερικό σφάλμα υπέρβασης χρόνου	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σaς. Σε αυτή την κατάσταση σφάλματος δεν είναι δυνατή η προβολή ή η προσαρμογή στο μενού βασικών ρυθμίσεων του μεγέθους των ελαστικών.
430	Εσωτερική μπαταρία του υπολογιστή οχήματος άδεια	Φορτίστε τον υπολογιστή οχήματος (στο στήριγμα ή μέσω της σύνδεσης USB)
431	Σφάλμα έκδοσης λογισμικού	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBile σaς.
440	Εσωτερικό σφάλμα της μονάδας κίνησης	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBice σaς.
450	Εσωτερικό σφάλμα λογισμικού	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έρμπορα του Bosch eBike σaς.
460	Σφάλμα στη σύνδεση USB	Απομακρύνετε το καλώδιο από τη σύνδεση USB του υπολογιστή οχήματος. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σaς.
490	Εσωτερικό σφάλμα του υπολογιστή οχήματος	Αναθέστε τον έλεγχο του υπολογιστή οχήματος
500	Εσωτερικό σφάλμα της μονάδας κίνησης	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σaς.
502	Σφάλμα στο φωτισμό ποδηλάτου	Ελέγξτε το φως και την αντίστοιχη καλωδίωση. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBile σας.
503	Σφάλμα του αισθητήρα ταχύτητας	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eEIBE σaς.
510	Εσωτερικό σφάλμα αισθητήρα	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBibe σaς.
511	Εσωτερικό σφάλμα της μονάδας κίνησης	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρxει, ελάτε σε επαφή με τον έμπορα του Bosch eBibe σaς.
Κωδικός	Ατία	Θεραπεία
530	Σφάλμα μπαταρίας	Απενεργοποιήστε το εΒικο, αφαιρέστε την μπαταρία εΒικο και τοποθετήστε την μπαταρία εΒικο ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.
531	Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBikoe σας.
540	Σφάλμα θερμοκρασίας To eBike βρίσκεται εκτός της επιτρεπτής περιοχής θερμοκρασίας. Απενεργοποιήστε το σύστημα eBikoe, για να αφήσετε τη μονάδα κίνησης να κρυώσει ή να θερμανθεί στην επιτρεπτή περιοχή θερμοκρασίας. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBiike σας.
550	Αναγνωρίστηκε ένας ανεπίτρεπτος καταναλωτής.	Απομακρύνετε τον καταναλωτή. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eEikoe σας.
580	Σφάλμα έκδοσης λογισμικού	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBiike σaς.
591	Σφάλμα ταυτοποίησης Απενεργοποιήστε το σύστημα eBikoe. Απομακρύνετε την μπαταρία και τοποθετήστε την ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορa του Bosch eBiike σας.
592	Ασυμβίβαστα εξαρτήματα	Τοποθετήστε συμβατή οθόνη. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορa του Bosch eBiike σας.
593	Σφάλμα διαμόρφωσης Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφΗ με τον έμπορa του Bosch eBiike σας.
595, 596	Σφάλμα επικοινωνίας Ελέγξτε την καλωδίωση προς το κιβώτιο μετάδοσης και ζεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορa του Bosch eBiike σaς.
602	Εσωτερικό σφάλμα μπαταρίας κατά τη διάρκεια της διαδικασίας φόρτισης	Αποσυνδέστε το φορτιστή από την μπαταρία. Ξεκινήστε το σύστημα eBikoe κ νέου. Τοποθετήστε το φορτιστή στην μπαταρία. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορa του Bosch eBiike σας.
602	Εσωτερικό σφάλμα μπαταρίας	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορa του Bosch eBiike σac.
603	Εσωτερικό σφάλμα μπαταρίας	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτe σε επαφή με τον έμπορa του Bosch eBiike σac.
605	Σφάλμα θερμοκρασίας μπαταρίας To eBikoe βρίσκεται εκτός της επιτρεπτής περιοχής θερμοκρασίας. Απενεργοποιήστε το σύστημα eBikoe, για να αφήσετε τη μονάδα κινησης να κρυώσει ή να θερμανθεί στην επιτρεπτή περιοχή θερμοκρασίας. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωσηπου το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορa του Bosch eBiike σac.
605	Σφάλμα θερμοκρασίας μπαταρίας κατά τη διάρκεια της διαδικασίας φόρτισης	Αποσυνδέστε το φορτιστή από την μπαταρία. Αφήστε την μπαταρία να κρυώσει. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορa του Bosch eBiike σac.
606	Εξωτερικό σφάλμα μπαταρίας	Ελέγξτε την καλωδίωση. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορa του Bosch eBike σac.
610	Σφάλμα τάσης μπαταρίας	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμΠΟΡΑ του Bosch eBiike σac.
620	Σφάλμα φορτιστή	Αντικαταστήστε το φορτιστή. Ελάτε σε επαφή με τον έμΠΟΡΑ του Bosch eBike σac.
Κωδικός Αιτία Θεραπεία
640	Εσωτερικό σφάλμα μπαταρίας	Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σας.
655	Πολλαπλό σφάλμα μπαταρίας	Απενεργοποιήστε το σύστημα eBike. Απομακρύνετε την μπαταρία και τοποθε- τήστε την ξανά. Ξεκινήστε το σύστημα εκ νέου. Σε περίπτωση που το πρόβλημα εξακολουθεί να υπάρχει, ελάτε σε επαφή με τον έμπορα του Bosch eBike σaς.
656	Σφάλμα έκδοσης λογισμικού Ελάτε σε επαφή με τον έμπορα του Bosch eBike σας, για να εκτελέσει μια ενημέρωση λογισμικού.
7xx	Σφάλμα κιβωτίου μετάδοσης	Προσέξτε παρακαλώ τις οδηγίες λειτουργίας του κατασκευαστή του μηχανι- σμού αλλαγής ταχυτήτων.
Καμία ένδειξη	Εσωτερικό σφάλμα του υπολογιστή οχήματος	Ξεκινήστε το σύστημα eBike μέσω απενεργοποίησης και επανεργοποίησης εκ νέου.

Παροχή ενέργειας εξωτερικών συσκευών μέσω σύνδεσης USB

Μέσω της σύνδεσης USB μπορείτε να χρησιμοποιήσετε ή να φορτίσετε τις περισσότερες συσκευές που τροφοδοτούνται μέσω USB (π.χ. διάφορα κινητά τηλέφωνα).

Προϋπόθεση για τη φόρτιση είναι, να βρίσκονται τοποθετημένα στο εΒικε ο υπολογιστής οχήματος και μια επαρκώς φορτισμένη μπαταρία.

Ανοίξτε το προστατευτικό κάλυμμα 9 της σύνδεσης USB στον υπολογιστή οχήματος. Συνδέστε τη σύνδεση USB της εξωτερικής συσκευής μέσω ενός καλωδίου φόρτισης USB Micro A–Micro B (διαθέσιμο στον έμπορό σας Bosch eBike) με την υποδοχή USB 8 στον υπολογιστή οχήματος. Μετά την αποσύνδεση του καταναλωτή πρέπει να κλείσει ξανά προσεκτικά η σύνδεση USB με το προστατευτικό κάλυμμα 9.

Μια σύνδεση USB δεν είναι καμία υδατοστεγανή βυσματούμενη σύνδεση. Σε περίπτωση οδήγησης στη βροχή δεν επιτρέπεται να είναι συνδεδεμένη καμία εξωτερική συσκευή και η σύνδεση USB πρέπει να είναι κλεισμένη εντελώς με το προστατευτικό κάλυμμα 9.

Προσοχή: Οι συνδεδεμένοι στο Νγοη καταναλωτές μπορεί να επηρεάσουν αρνητικά την εμβέλεια του eBike.

Υποδείξεις για την οδήγηση με το σύστημα eBike Φροντίδα του eBike

Προσέξτε τις θερμοκρασίες λειτουργίας και αποθήκευσης των εξαρτημάτων του εΒικε. Προστατεύετε τη μονάδα κίνησης, τον υπολογιστή οχήματος και την μπαταρία από τις ακραίες θερμοκρασίες (π.χ. την εντατική ηλιακή ακτινοβολία χωρίς ταυτόχρονο αερισμό). Τα εξαρτήματα (ιδιαίτερα η μπαταρία) με τις ακραίες θερμοκρασίες μπορεί να υποστούν ζημιά.

Διατηρείτε την οθόνη του Νγοη καθαρή. Σε περίπτωση ρύπαν- σης μπορεί να προκύψει εσφαλμένη αναγνώριση φωτεινότη- τας. Στη λειτουργία πλοήγησης η εναλλαγή ημέρας/νύχτας μπο- ρεί να είναι εσφαλμένη.

Από μια απότομη αλλαγή των συνθηκών του περιβάλλοντος μπορεί να θαμπώσει το γυαλί από μέσα. Μετά από σύντομο χρόνο λαμβάνει χώρα μια αντιστάθμιση θερμοκρασίας και το θάμπωμα εξαφανίζεται ξανά.

Συντήρηση και Service

Συντήρηση και καθαρισμός

'Ολα τα εξαρτήματα συμπεριλαμβανομένης και της μονάδας κίνησης δεν επιτρέπεται να βυθιστούν στο νερό ή να καθαριστούν με νερό υπό πίεση.

Για τον καθαρισμό του υπολογιστή οχήματος χρησιμοποιείτε ένα μαλακό, εμποτισμένο μόνο με νερό πανί. Μη χρησιμοποιείτε κανένα απορρυπαντικό.

Αφήστε το σύστημα εΒικε το λιγότερο μία φορά το χρόνο να ελεγχθεί τεχνικά (εκτός των άλλων το μηχανικό μέρος και η ενημέρωση του λογισμικού του συστήματος).

Επιπλέον ο κατασκευαστής ή ο έμπορας του ποδηλάτου μπορεί για την ημερομηνία σέρβις να πάρει ως βάση ένα χρόνο λει- τουργίας και/ἡ ένα χρονικό διάστημα. Σε αυτή την περίπτωση ο υπολογιστής οχήματος εμφανίζει μετά από κάθε ενεργοποίηση για 4 δευτερόλεπτα τη λήξη της ημερομηνίας σέρβις.

Για σέρβις ή επισκευές στο εΒικε απευθυνθείτε παρακαλώ σε έναν εξουσιοδοτημένο έμπορα του ποδηλάτων.

▶ Αναθέστε την εκτέλεση όλων των επισκευών αποκλειστικά σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων.

Service και παροχή συμβουλών χρήσης

Για όλες τις ερωτήσεις σας σχετικά με το σύστημα eBike και τα εξαρτήματά του, απευθυνθείτε σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων.

Στοιχεία επικοινωνίας εξουσιοδοτημένων εμπόρων ποδηλάτων μπορείτε να βρείτε στην ιστοσελίδα www.bosch-ebike.com

Μεταφορά

'Отан μεταφέρετε μαζί σας το εΒικε εκτός του αυτοκινή- του σας, π.χ. πάνω σε μια σχάρα αποσκευών, αφαιρέστε τον υπολογιστή οχήματος και την μπαταρία PowerPack, για να αποφύγετε τυχόν ζημιές.

Απόσυρση

Η μονάδα κίνησης, ο υπολογιστής οχήματος συμπερι- λαμβανομένης της μονάδας χειρισμού, η μπαταρία, ο αισθητήρας ταχύτητας, τα εξαρτήματα και οι συσκευα- σίες πρέπει να παραδίδονται σε μια ανακύκλωση σύμ- φωνα με τους κανόνες προστασίας του περιβάλλοντος.

Μην πετάτε το εΒικε και τα εξαρτήματά του στα οικιακά απορρίμματα!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕΕ σχετικά με τις άχρηστες ηλεκτρικές συσκευές καθώς και με την Κοινοτική Οδηγία 2006/66/ΕΚ σχετικά με τις χαλασμένες ή αναλωμένες μπαταρίες δεν είναι πλέον υποχρεωτικό τα προϊόντα αυτά να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Η ενσωματωμένη στον υπολογιστή οχήματος μπαταρία επιτρέπεται να αφαιρεθεί μόνο για απόσυρση. Ανοίγοντας το κέλυφος του περιβλήματος, μπορεί να καταστραφεί ο υπολογιστής οχήματος. Παραδίδετε τις άχρηστες πλέον μπαταρίες και τον άχρηστο υπολογιστή οχήματος σε έναν εξουσιοδοτημένο έμπορα ποδηλάτων.

Li-Ion Li

Li-Ion:

Προσέξτε παρακαλώ τις υποδείξεις στην ενότητα «Μεταφορά», σελίδα Ελληνικά–13.

Τηρούμε το δικαίωμα αλλαγών.

de	EU-KonformitätserklärungNyon Sachnummer	Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen.Technische Unterlagen bei: *
en	EU Declaration of ConformityNyon Article number	We declare under our sole responsibility that the stated products comply with all applicable provisions of the directives and regulations listed below and are in conformity with the following standards.Technical file at: *
fr	Déclaration de conformité UENyon N° d'article	Nous déclarons sous notre propre responsabilité que les produits décrits sont en conformité avec les directives, règlements normatifs et normes énumérés ci-dessous.Dossier technique auprès de : *
es	Declaración de conformidad UENyon N° de artículo	Declaramos bajo nuestra exclusiva responsabilidad, que los productos nombrados cumplen con todas las disposiciones correspondientes de las Directivas y los Reglamentos mencionados a continuación y están en conformidad con las siguientes normas.Documentos técnicos de: *
pt	Declaração de Conformidade CENyon N.° do produto	Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas.Documentação técnica pertencente à: *
it	Dichiarazione di conformità UENyon Codice prodotto	Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonché alle seguenti Normative.Documentazione Tecnica presso: *
nl	EU-conformiteitsverklaringNyon Productnummer	Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreffende bepalingen van de hierna genoemde richtlijnen en verordeningen en overeenstemmen met de volgende normen.Technisch dossier bij: *
da	EU-overensstemmelseserklæringNyon Typenummer	Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med alle gældende bestemmelser i fölgende direktiver og forordninger og opfylder fölgende standarder.Tekniske bilag ved: *
sv	EU-konformitetsförklaringNyon Produktnummer	Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer.Teknisk dokumentation: *
no	EU-samsvarserklæringNyon Produktnummer	Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med fölgende standarder.Teknisk dokumentasjon hos: *
fi	EU-vaatimustenmukaisuusvakuutusNyon Tuotenumero	Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia.Tekniset asiakirjat saatavana: *
elpl	Δήλωση πιστότητας EENyon Αριθμός ευρετηρίουDeklaracja zgodności UENyon Numer katalogowy	Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα.Τεχνικά έγγραφα στη: *Oświadczamy z pełną odpowiedzialnością, że niniejsze produktyodpowiadają wszystkim wymaganiom poniżej wyszczególnionych dyrektyw irozporządzeń, oraz że są zgodne z następującymi normami.Dokumentacja techniczna:*
cs	EU prohlášení o shoděNyon Objednací číslo	Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňujevšechna příslušná ustanovení níže uvedených směrnic a nařízení a jev souladu s následujícími normami:Technické podklady u:*
sk	EU vyhlásenie o zhodeNyon Vecné číslo	Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok splňa všetkypríslušné ustanovenia nižšie uvedených smerníc a nariadení a je v súlades nasledujúcimi normami:Technické podklady má spoločnosť:*
hu	EU konformitási nyilatkozatNyon Cikkszám	Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnekaz alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyiidevágó előírásainak és megfelelnek a következő szabványoknak.Müszaki dokumentumok megőrzési pontja:*
ro	Declarație de conformitate UENyon Număr de identificare	Declarăm pe proprie răspundere că produsele menționate corespund tuturordispozițiilor relevante ale directivelor și reglementărilor enumerate în cele ceurmează și sunt în conformitate cu următoarele standarde.Documentație tehnică la:*
bg	EC декларация за съответствиеNyon Каталожен номер	С пълна отговорност ние декларираме, че посочените продуктиотговарят на всички валидни изисквания на директивите и разпоредбитепо-долу и съответства на следните стандарти.Техническа документация при:*
sl	Izjava o skladnosti ESNyon Številka artikla	Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu zvsemi relevantnimi določili direktiv in uredb ter ustreza naslednjimstandardom.Tehnična dokumentacija pri:*
hr	EU izjava o sukladnostiNyon Kataloški br.	Pod punom odgovornošću izjavljujemo da navedeni proizvodi odgovarajusvim relevantnim odredbama direktiva i propisima navedenima u nastavku ida su sukladni sa sljedećim normama.Tehnička dokumentacija se može dobiti kod:*
et	EL-vastavusdeklaratsioonNyon Tootenumber	Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevaltloetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja onkooskõlas järgmiste normidega.Tehnilised dokumentid saadaval:*
lv	Deklarácija par atbilstību EKstandartiemNyon Izstrādājuma numurs	Mês ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiemtālāk minētajās direktivās un rīkojumos ietvertajām saistošajām nostādnēm,kā ari sekojošiem standartiem.Tehniskā dokumentácija no:*
lt	ES atitikties deklaracijaNyon Gaminio numeris	Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomusžemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus.Techninė dokumentacija saugoma:*

Nyon 1 270 020 907

1 270 020 915

1999/5/EC

2011/65/EU

EN 62479:2010

EN 50566:2013

EN 60950-1:2006 +A11:2009 +A1:2010

+A12:2011+AC:2011

ETSI EN 301 489-3 V1.6.1 (2013-08)

ETSI EN 301 489-17 V2.2.1 (2012-09)

ETSI EN 300 328 V1.8.1 (2012-06)

ETSI EN 300 440-2 V1.4.1 (2010-08)

EN 55022:2010

EN 55024:2010

EN 15194:2009 +A1:2011

BOSCH
