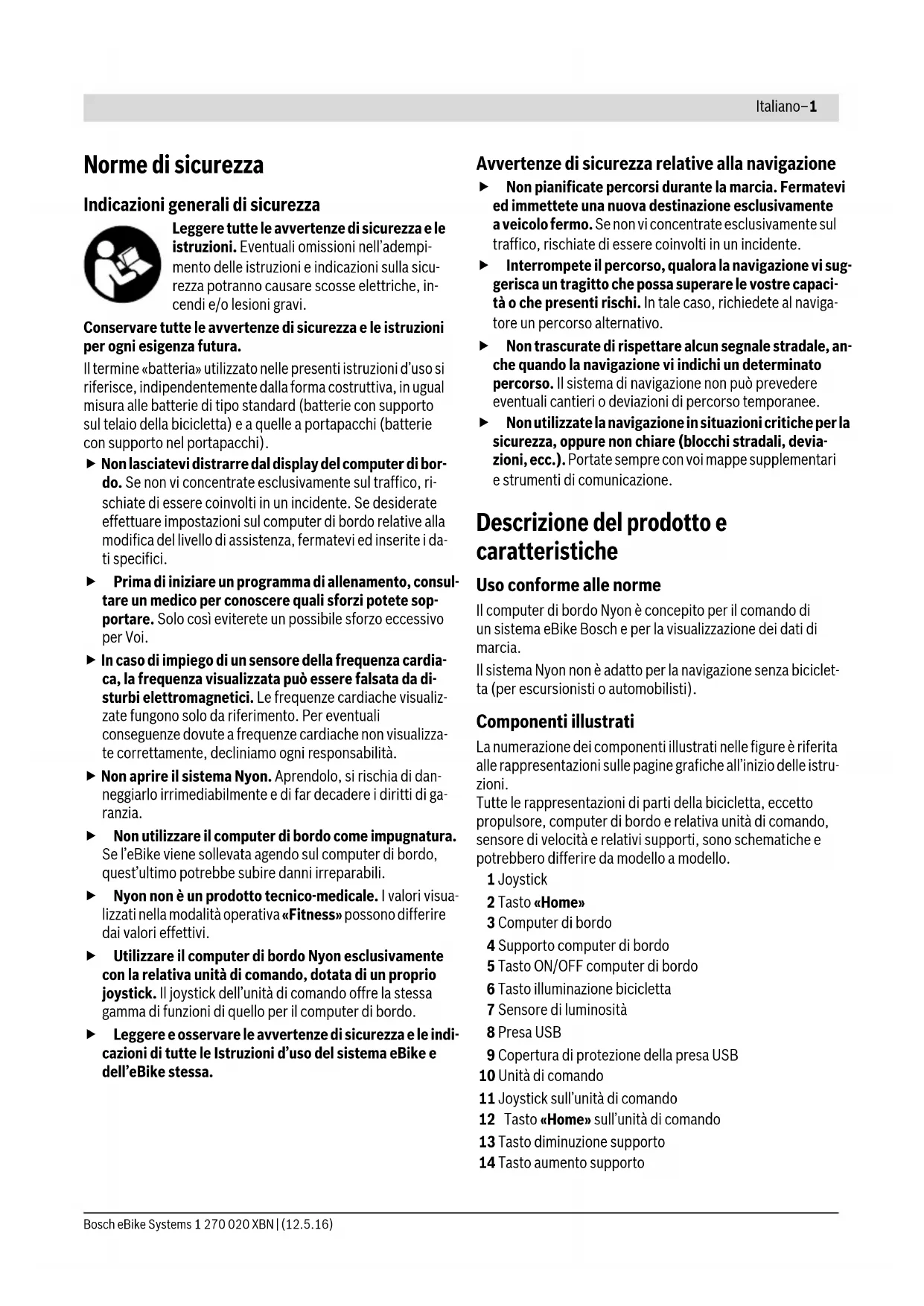

• senza illustrazione, fornibile come accessorio opzionale Dati tecnici Montaggio Inserimento e rimozione del computer di bordo (vedi figura A) Per inserire il computer di bordo 3 spingerlo nel supporto 4 agendo dal lato anteriore. Per rimuovere il computer di bordo 3 premere l’elemento di bloccaggio 16 e spingerlo in avanti estraendolo dal sup- porto 4. Una volta parcheggiata l’eBike, rimuovere il computer di bordo. Il computer di bordo può essere fissato nel supporto, al fine di impedirne la rimozione. A tale scopo, smontare il supporto 4 dal manubrio. Posizionare il computer di bordo nel supporto. Avvitare la vite di bloccaggio 17 (filettatura M3, lunghezza 8 mm) dal basso nell’apposita filettatura del supporto. Ri- montare il supporto sul manubrio. Uso Messa in funzione Presupposti Il sistema eBike può essere attivato solo se sono soddisfatti i seguenti presupposti: – è inserita una batteria eBike sufficientemente carica (vedere Istruzioni d’uso della batteria). – Il computer di bordo è inserito correttamente nel supporto (vedere «Inserimento e rimozione del computer di bordo», pagina Italiano–2). Attivazione/disattivazione del sistema eBike Per l’attivazione del sistema eBike vi sono le seguenti possi- bilità: – Inserire il computer di bordo nel supporto 4. – Con computer di bordo inserito e batteria eBike montata, premere una volta brevemente il tasto ON/OFF 5 del com- puter di bordo. – Con computer di bordo inserito, premere il tasto ON/OFF della batteria eBike (vedere istruzioni d’uso della batteria). Il propulsore si attiverà non appena i pedali verranno azionati (ad eccezione della funzione di pedalata assistita, oppure nel livello di pedalata assistita «OFF»). La potenza del motore si basa sul livello di supporto impostato sul computer di bordo. Nel funzionamento normale non appena si smette di peda- lare oppure non appena viene raggiunta una velocità di 25/45 km/h, l’assistenza tramite l’azionamento eBike viene disattivata. L’azionamento viene attivato di nuovo automati- camente non appena si ricomincia a pedalare e la velocità è inferiore a 25/45 km/h. Per la disattivazione del sistema eBike vi sono le seguenti possibilità: – Premere il tasto ON/OFF 5 del computer di bordo per almeno 1 secondo. – Disinserire la batteria eBike premendo il tasto ON/OFF (vedere istruzioni d’uso della batteria). – Rimuovere il computer di bordo dal supporto. Qualora la trasmissione non eroghi potenza per circa 10 min. (ad es. se l’eBike resta in sosta) o non venga premuto alcun tasto sul Nyon, il sistema eBike si disattiverà automaticamen- te per risparmiare energia. Computer di bordo Nyon Codice prodotto 1 270 020 907/915 Memoria interna totale

Corrente di ricarica collegamento USB max. mA 500 Tensione di ricarica collegamento USB

Cavo di ricarica USB

Temperatura di esercizio °C –5...+40 Temperatura di magazzino °C –10...+50 Temperatura di carica °C 0...+40 Batteria al litio interna

1) Non compreso nella dotazione standard

2) A sportello USB chiusoItaliano–3

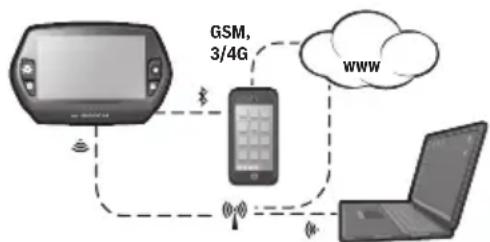

Bosch eBike Systems 1 270 020 XBN | (12.5.16) Il sistema di comando «Nyon» Il sistema di comando Nyon consta di tre componenti: – il computer di bordo Nyon con unità di comando – l’applicazione smartphone «Bosch eBike Connect» – il portale online «www.eBike-Connect.com» Numerose impostazioni e funzioni possono essere ammini- strate o utilizzate per tutti i componenti. Alcune impostazioni e funzioni possono essere raggiunte o comandate solo tramite determinati componenti. La sincronizzazione dei dati avviene in automatico con connessione Bluetooth®/Internet disponi- bile. Nella seguente tabella è riportata una panoramica relati- va alle possibili funzioni. Funzioni Premium Le funzioni standard del sistema di comando «Nyon» possono essere ampliate acquistando in aggiunta le «funzioni Pre- mium» tramite l’App Store per gli iPhone di Apple o Google Play Store per dispositivi Android. Oltre all’applicazione gratuita «Bosch eBike Connect» sono disponibili ulteriori funzioni Premium a pagamento. Un elenco dettagliato delle applicazioni supplementari disponibili è ri- portato nelle istruzioni d’uso online all’indirizzo «www.Bosch-eBike.com/nyon-manual». Messa in servizio del computer di bordo Nyon viene fornito con una batteria parzialmente carica. Pri- ma di iniziare, la batteria Nyon deve essere caricata completa- mente tramite l’attacco USB (vedere «Alimentazione di ener- gia del computer di bordo», pagina Italiano–7) o tramite il sistema eBike. Per poter sfruttare tutte le funzioni del sistema di comando, è inoltre necessario registrarsi online. Registrazione sul computer di bordo – Accendere il computer di bordo con il tasto ON/OFF 5. – Selezionare con il joystick 1 la lingua preferita (selezionare premendo il joystick) e seguire le istruzioni. Per mettere in funzione il sistema Nyon è possibile procedere come segue: – «PROVA» È possibile effettuare una marcia di prova, senza doversi preventivamente registrare o immettere dati. In seguito allo spegnimento tutti i dati di marcia vengono cancellati. – «REGISTER»>«OFFLINE» Si tratta di un processo di registrazione molto rapido limi- tato al Nyon. Offline significa in tal caso che i Vostri dati di marcia e utente possono essere memorizzati solo local- mente sul computer di bordo. Seguite le istruzioni o selezionate una delle possibilità di ri- sposta proposte. I dati immessi rimangono memorizzati in seguito allo spegnimento del Nyon, tuttavia non vengono sincronizzati con il portale online o l’applicazione smartphone.

– «REGISTER»>«ONLINE»>«SMARTPH.»

Si tratta di un processo di registrazione completo. Inserite Nyon sul supporto 4, caricate l’applicazione «Bosch eBike Connect» sul Vostro smartphone e regi- stratevi mediante l’applicazione. Ad avvenuta registrazio- ne, i dati di marcia vengono memorizzati e sincronizzati con l’applicazione smartphone ed il portale online.

– «REGISTER»>«ONLINE»>«WI-FI»

Si tratta di un processo di registrazione completo. Sposta- tevi all’interno del campo di ricezione di una rete WLAN. In- serite Nyon sul supporto 4. Dopo aver selezionato una rete ed inserito l’identificativo, compresa la password, Nyon si collegherà alla rete WLAN di vostra scelta e verrete reindi- rizzati al portale online «www.eBike-Connect.com», do- ve potrete effettuare la registrazione. Ad avvenuta regi- strazione i dati di marcia verranno memorizzati e sincronizzati con il portale online. Un collegamento con il vostro smartphone potrà essere creato successivamente dal vostro Nyon («Impostazioni» > «Collegamenti» > «Collegare smartphone»). Computer di bordo Applicazione smartphone Portale online Log-in/registrazione Modifica delle impostazioni

Rilevamento dei dati di marcia

Visualizzazione dei dati di marcia in tempo reale Elaborazione/analisi dei dati di marcia Creazione di visualizzazioni definite dall’utente

Visualizzazione del punto di sosta attuale*

Pianificazione del percorso Visualizzazione dell’autonomia residua (cerchio attorno alla posizione attuale)

Effetto allenamento in tempo reale Panoramica marcia Statistica «Scherm. in.»

Acquisto di «funzioni Premium»

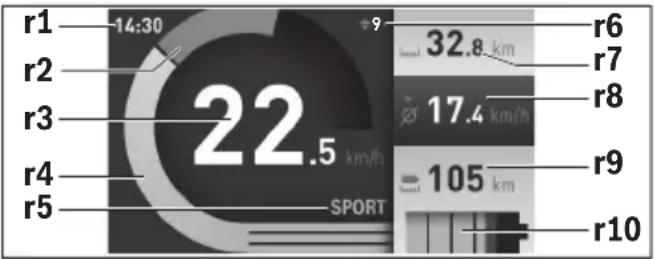

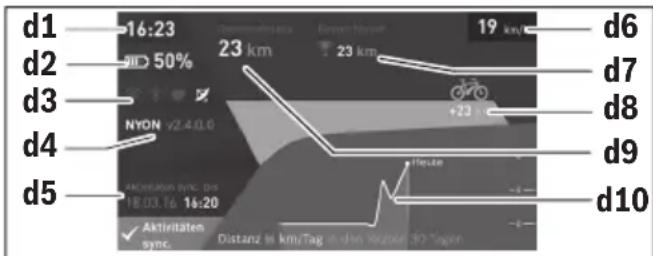

*È necessario il sistema GPS GSM, 3/4G wwwItaliano–4 1 270 020 XBN | (12.5.16) Bosch eBike Systems Registrazione tramite smartphone ed accoppiamento Bluetooth® Lo smartphone non rientra nel volume della fornitura. Per la registrazione con lo smartphone è necessaria una connessio- ne Internet, che, a seconda della forma di contratto, può com- portare costi da parte del proprio gestore telefonico. Anche per la sincronizzazione dei dati tra smartphone e portale onli- ne è necessaria una connessione Internet. Per poter sfruttare pienamente le funzioni del Vostro compu- ter di bordo, è necessario uno smartphone con i sistemi ope- rativi Android versione 4.0.3 e superiori, oppure iOS 8 e superiori. Per l’elenco degli smartphone testati/approvati consultare le istruzioni d’uso online all’indirizzo «www.Bosch-eBike.com/nyon-manual». Anche gli smartphone con i sistemi operativi sopracitati non riportati nell’elenco, in determinate condizioni possono esse- re collegati con il computer di bordo. Tuttavia non è possibile garantire la totale compatibilità del computer di bordo con gli smartphone non riportati nell’elenco. Caricate l’applicazione «Bosch eBike Connect» sul Vostro smartphone dall’App Store per gli iPhone di Apple o Google Play Store per dispositivi Android. Avviate l’applicazione «Bosch eBike Connect» e seguite le istruzioni. Per le istruzioni dettagliate consultare a tal fine le istruzioni d’uso online all’indirizzo «www.Bosch-eBike.com/nyon-manual». Se l’applicazione «Bosch eBike Connect» è attiva e sussiste un collegamento Bluetooth® con il Vostro computer di bordo, i dati tra il computer di bordo e lo smartphone si sincronizzano automaticamente. Registrazione online Per la registrazione online è necessario un accesso a Internet. Aprite con il Vostro browser il portale online «Bosch eBike Connect» all’indirizzo «www.eBike-Connect.com» e seguite le istruzioni. Per le istruzioni dettagliate consultare a tal fine le istruzioni d’uso online all’indirizzo «www.Bosch-eBike.com/nyon-manual». Visualizzazione e impostazioni del computer di bordo Nota bene: Tutte le visualizzazioni e tutti i testi dell’interfaccia riportati nelle pagine seguenti corrispondono alla versione del software attualmente approvata. Poiché nel corso dell’anno il software Nyon viene aggiornato più volte, è possibile che, do- po un aggiornamento, le visualizzazioni e/o i testi dell’inter- faccia presentino lievi differenze. Logica di comando Durante la marcia è possibile cambiare schermata tramite l’unità di comando 10. In tal modo si possono tenere entram- be le mani sul manubrio durante la marcia. Con gli elementi di comando sul computer di bordo è possibile quanto segue: – Con il tasto ON/OFF 5 accendete o spegnete il computer di bordo. – Con il tasto «Home» (2 o 12) si passa alla modalità opera- tiva impostata in «Impostazioni»>«Il mio Nyon». – Con il tasto illuminazione della bicicletta 6 è possibile accendere o spegnere le luci della bicicletta. – Con il joystick 1 è possibile navigare nella modalità opera- tiva specifica. Premendo il joystick 1 si effettua un sele- zione. Con il joystick 1, premendo in senso antiorario, è possibile so- vrapporre la modalità operativa attiva con il menu principale e passare a questo menu (vedere figura in alto). Quando nella modalità operativa attiva si preme il joystick 1 in senso orario, la schermata attuale viene sovrapposta con le opzioni di regolazione possibili per la modalità operativa at- tuale. Navigate con il joystick verso l’opzione desiderata e se- lezionate l’opzione desiderata premendo il joystick 1. Suggerimento: Quando siete nella modalità operativa attiva, premendo il joystick 1 verso l’alto o verso il basso è possibile passare direttamente alla modalità successiva. Se il sistema Nyon è montato sull’eBike, dopo l’inserimento della modalità operativa viene visualizzato «Ride». In caso contrario, viene visualizzata la modalità operativa «Scherm. in.». Mappa e navigaz. Ride Scherm. in.Italiano–5 Bosch eBike Systems 1 270 020 XBN | (12.5.16) Menu principale Modalità operativa «Scherm. in.» Questa modalità operativa indica vari dati statistici, lo stato della connessione e quello della sincronizzazione. d1 Ora d2 Indicatore stato di carica della batteria eBike d3 Stato della connessione d4 Informazioni sulla versione di Nyon d5 Informazioni sulla sincronizzazione di Nyon d6 Visualizzazione della velocità/stato delle luci(con com- puter di bordo applicato) d6 Visualizzazione dello stato di carica batteria del compu- ter di bordo(con computer di bordo rimosso) d7 Chilometraggio maggiormente percorso nel mese d8 Chilometri percorsi rispetto al mese precedente d9 Chilometri totali d10 Chilometri giornalieri percorsi negli ultimi 30 giorni È possibile sincronizzare: – percorsi e località memorizzate – screen e modalità di marcia definiti dall’utente – impostazioni dell’utente La sincronizzazione avviene mediante WLAN o Bluetooth®. Qualora entrambi i tipi di connessione dovessero essere inat- tivi, l’utente riceverà un’apposita segnalazione di errore. Modalità operativa «Ride» Questa modalità operativa fornisce i dati di marcia attuali. r1 Ora r2 Propria potenza di pedalata r3 Velocità r4 Potenza del motore r5 Visualizzazione livello di assistenza r6 Indicazione cambio marcia/Visualizzazioni eShift r7 Contachilometri parziale r8 Velocità media r9 Autonomia residua r10 Indicatore stato di carica della batteria eBike Modalità operativa «Mappa e navigaz.» In questa modalità operativa avrete la possibilità di scaricare da Internet materiale cartografico basato su Open Street Map (OSM). Le mappe vi consentiranno la navigazione. Il materiale cartografico pertinente all’abitazione viene installa- to dalla concessionaria di biciclette per il rispettivo acquirente. In caso di necessità è possibile scaricare altre mappe tramite la Vostra applicazione smartphone «Bosch eBike Connect» e trasferirle sul computer di bordo. Per le istruzioni dettagliate consultare a tal fine le istruzioni d’uso online all’indirizzo «www.Bosch-eBike.com/nyon-manual». Se si dispone di una connessione WLAN attiva, selezionando «Impostazioni» > «Mappa e navigaz.» > «Gestore mappa» è possibile caricare le mappe desiderate direttamente in Nyon. Quando si inserisce Nyon, quest’ultimo inizia con la ricerca satellitare per poter ricevere segnali GPS. Non appena viene trovato un numero sufficiente di satelliti, nella modalità ope- rativa viene visualizzata sulla mappa la posizione attuale. «Mappa e navigaz.». In caso di condizioni atmosferiche avverse o posizioni sfavorevoli, la ricerca satellitare può richiedere un po’ più di tempo. Qualora non venisse indivi- duato alcun satellite dopo parecchio tempo, riavviare nuova- mente il Nyon. Simbolo Modalità operativa Funzione «Scherm. in.» Questa modalità operativa indica vari dati statistici, lo stato della connessione e quello della sincronizzazione. «Ride» Questa modalità operativa fornisce i dati di marcia attuali. «Mappa e navigaz.» In questa modalità operativa avrete la possibilità di scari- care da Internet materiale cartografico basato su Open Street Map (OSM). Le mappe vi consentiranno la naviga- zione. «Fitness» Tramite questa modalità operativa è possibile visua- lizzare diverse informazioni rilevanti per il fitness. «Impostazioni» Con questa modalità opera- tiva è possibile determinare le impostazioni di base del Vostro computer di bordo.

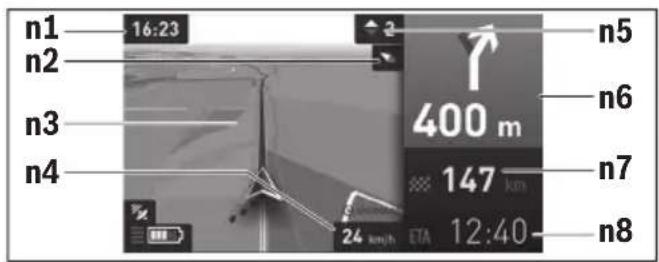

9Italiano–6 1 270 020 XBN | (12.5.16) Bosch eBike Systems Premendo il joystick 1 in senso orario, è possibile modificare l’impostazione dello zoom della sezione della mappa selezio- nando il sottomenu sul margine di destra, lasciare visualizzata l’autonomia della batteria eBike o selezionare un’opzione di navigazione tra quelle diverse disponibili. Le impostazioni dello zoom per la sezione della mappa possono essere modi- ficate anche premendo il joystick. La visualizzazione della sola autonomia residua della batteria può essere ampliata mediante la funzione Premium «Autono- mia TOPO». Con «Autonomia TOPO», l’autonomia residua del- la batteria verrà calcolata e visualizzata in funzione delle con- dizioni geografiche. Per le istruzioni dettagliate consultare a tal fine le istruzioni d’uso online all’indirizzo «www.Bosch-eBike.com/nyon-manual». Alla voce «Punti d’interesse» potrete inoltre visualizzare i «Bosch eBike experts» di zona. Selezionando il rivenditore, il sistema calcolerà il relativo percorso, consentendovi di se- lezionarlo. Una volta immessa la destinazione, (località, via, numero civi- co), potrete scegliere fra 3 percorsi diversi («Paesaggio», «Rapido» e «MTB» (Mountain bike)). In alternativa, potrete lasciarvi guidare fino a casa, selezionare una delle ultime de- stinazioni, oppure attingere alle località e ai percorsi memo- rizzati. (Per le istruzioni dettagliate consultare a tal fine le istruzioni d’uso online all’indirizzo «www.Bosch-eBike.com/nyon-manual».) Il percorso selezionato viene visualizzato come nella figura se- guente. n1 Ora n2 Ago della bussola n3 Mappa n4 Velocità n5 Indicazione cambio marcia n6 Indicazione di svolta e distanza dal bivio n7 Distanza dalla destinazione n8 Ora di arrivo prevista a destinazione Durante la navigazione vengono visualizzati i dati di percorso mediante sovrapposizione (ad es. tra 50 m svoltare a sinistra) anche nelle altre modalità operative. Se interromperete un percorso assistito da navigazione, do- podiché richiamerete «Mappa e navigaz.», il sistema vi chie- derà se desideriate proseguire o meno con la navigazione. In caso affermativo, la navigazione vi guiderà alla destinazione che avrete selezionato per ultima. Se avrete importato percorsi GPX mediante il portale online, essi verranno trasferiti nel vostro Nyon tramite Bluetooth®, oppure mediante un collegamento WiFi. All’occorrenza potre- te poi avviare tali percorsi. Se vi troverete in prossimità del percorso, potrete lasciarvi guidare verso il punto iniziale, op- pure iniziare direttamente il percorso tramite la navigazione. Qualora utilizziate destinazioni intermedie, quando raggiun- gerete una di tali destinazioni verrete informati da un’apposita segnalazione. Il sistema Nyon non è adatto per la navigazione senza biciclet- ta (per escursionisti o automobilisti). In caso di temperature inferiori allo 0 °C, è probabile che la misurazione dell’altitudine presenti forti discrepanze. Modalità operativa «Fitness» Tramite questa modalità operativa è possibile visualizzare di- verse informazioni rilevanti per il fitness. Sulla base del Vostro livello di attività rilevato nella registra- zione, viene visualizzato l’effetto delle Vostre attività prece- denti sulle prestazioni di resistenza (effetto di allenamento). Per il controllo della Vostra frequenza cardiaca, è possibile utilizzare una fascia toracica collegabile con Nyon tramite Bluetooth®. Per i modelli compatibili consultare le istruzioni d’uso all’indi- rizzo «www.Bosch-eBike.com/nyon-manual». La fascia toracica non è parte integrante della fornitura. f1 Ora f2 Potenza/frequenza cardiaca attuale* f3 Rappresentazione dell’effetto di allenamento attuale f4 Effetto di allenamento f5 Kilocalorie consumate f6 Cadenza della pedalata attuale f7 Velocità attuale f8 Durata

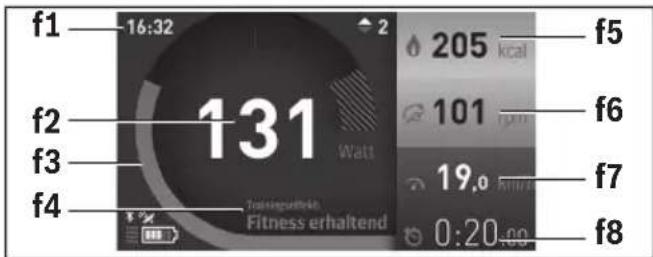

• In caso di utilizzo di una fascia toracica per la misurazione della frequenza cardiaca (non compresa nella fornitura) al posto della potenza viene visualizzata la frequenza cardiaca attuale. Tramite i sottomenu si possono resettare i valori medi o con- vertirli in indicazioni personalizzate. Per le istruzioni detta- gliate consultare a tal fine le istruzioni d’uso online all’indirizzo «www.Bosch-eBike.com/nyon-manual».

f3Italiano–7 Bosch eBike Systems 1 270 020 XBN | (12.5.16) Modalità operativa «Impostazioni» Con questa modalità operativa è possibile determinare le im- postazioni di base del Vostro computer di bordo. Nota bene: Alcune impostazioni di base possono essere mo- dificate solo se Nyon è inserito nel supporto 4. Per entrare nel menu «Impostazioni», premere verso il basso il joystick 1 nel menu principale, fino a visualizzare la voce «Impostazioni». Suggerimento: Se si tiene premuto verso il basso il joystick, si giunge così nel menu «Impostazioni». È possibile effettuare le seguenti impostazioni: – «Collegamenti»: è possibile configurare le impostazioni Bluetooth®, un nuovo collegamento smartphone, un collega- mento WiFi o un misuratore della frequenza cardiaca. Se si attiva il WiFi, il sistema Nyon cerca le reti disponibili. Le reti trovate vengono riportate in un elenco. Con il joystick 1 selezionare la rete desiderata ed immettere la password. – «Mappa e navigaz.» qui è possibile configurare la visualizza- zione cartografica ed inserire un adattamento automatico della visualizzazione in funzione della luminosità ambientale. – «Il mio profilo»: qui è possibile visualizzare il profilo uten- te attivo. – «La mia eBike»: se il sistema Nyon è innestato, è possibile modificare il valore della circonferenza della ruota preim- postato dal costruttore del ±5 %. Come criterio per la scadenza di assistenza, il costruttore o il rivenditore può adottare una percorrenza e/o un lasso di tempo. Alla voce «Service» vi verrà indicata la prossima scadenza di assistenza. Con «Consiglio di cambio marcia» potrete attivare o di- sattivare l’indicazione di cambio marcia. Se la vostra eBike è dotata di «eShift», con questa opzione potrete inoltre configurare il vostro sistema eShift (vedere «eShift (accessorio opzionale)», pagina Italiano–9). – «Il mio Nyon»: qui è possibile ricercare aggiornamenti, con- figurare il tasto Home, lasciare ogni notte impostati automa- ticamente su «0» i contatori, ad esempio quelli del chilome- traggio parziale, delle calorie consumate e dei valori medi, oppure resettare Nyon alle impostazioni di fabbrica. Con «Luminosità automatica» potrete adattare automati- camente la luminosità del display. Per compensare eventuali variazioni causate dalle condi- zioni meteo, con «Correzione dell’altitudine» potrete adattare il valore visualizzato all’altitudine effettiva. – «Paese e Lingua»: è possibile lasciare visualizzate la velo- cità e la distanza in chilometri o miglia, l’ora nel formato 12/24, selezionare il fuso orario ed impostare la lingua preferita. L’ora attuale viene acquisita automaticamente dal segnale GPS. –Alla voce di menu «Aiuto» potrete trovare una selezione di FAQ (domande poste frequentemente), informazioni di contatto, avvertenze legali ed informazioni in merito al si- stema ed alle licenze. Visualizzazioni dello stato A seconda della modalità operativa illustrata, non sempre vengono indicate tutte le visualizzazioni dello stato. Eventuali indicazioni già presenti nella schermata principale non ver- ranno ulteriormente visualizzate. Le posizioni delle visualizza- zioni possono variare. Se il computer di bordo viene estratto dal suo supporto, verrà visualizzato – in luogo dell’indicazio- ne relativa all’illuminazione bicicletta – il livello di carica della batteria Nyon del computer di bordo. s1 Visualizzazione illuminazione bicicletta/Visualizzazione dello stato di carica della batteria Nyon s2 Visualizzazione dell’ora s3 Visualizzazione della velocità s4 Visualizzazione del Nord s5 Visualizzazione collegamento Bluetooth®/WiFi s6 Visualizzazione livello di supporto s7 Indicatore stato di carica della batteria eBike s8 Visualizzazione del segnale GPS s9 Visualizzazione area di zoom/autonomia residua s10 Indicazione cambio marcia Alimentazione di energia del computer di bordo Se il computer di bordo alloggia nel supporto 4, nell’eBike è inserita una batteria eBike sufficientemente carica ed il siste- ma eBike è inserito, la batteria eBike alimenta di energia la batteria Nyon. Se si toglie il computer di bordo dal supporto 4, l’energia vie- ne alimentata tramite la batteria Nyon. Se la batteria Nyon è scarica, sul display appare un messaggio di avvertimento. Per ricaricare la batteria Nyon, riaccendere il computer di bor- do nel supporto 4. Prestare attenzione che se non caricate immediatamente la batteria eBike, il sistema eBike si disinse- risce automaticamente dopo 10 minuti senza alcun aziona- mento. In tal caso anche la carica della batteria Nyon termina. Potete ricaricare il computer di bordo anche tramite l’attacco USB. Aprite a tal fine il cappuccio di protezione 9. Collegate la presa USB 8 del computer di bordo tramite un cavo micro- USB con un caricabatteria USB reperibile in commercio (non 14:30 100 m 22 km/h 105 km

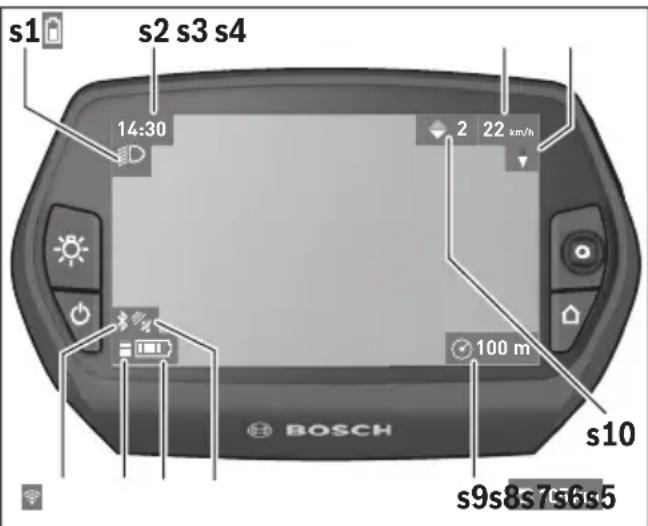

s10Italiano–8 1 270 020 XBN | (12.5.16) Bosch eBike Systems contenuto nel volume della fornitura standard) o con l’attacco USB di un computer (tensione di carica da 5 V; corrente di ca- rica max 500 mA). Nota bene: Se Nyon verrà disinserito durante l’operazione di ricarica, sarà possibile reinserirlo soltanto se il cavo USB sarà stato estratto (vale solo per 1 270 020 907). Se il computer di bordo viene prelevato dal supporto 4, tutti i valori delle funzioni rimangono memorizzati e possono ancora essere visualizzati. Senza ricaricare ulteriormente la batteria Nyon, la data e l’ora restano visualizzati al massimo per 6 mesi. In seguito al rein- serimento, ad avvenuta localizzazione GPS la data e l’ora ven- gono reimpostate. Nota bene: Per raggiungere la durata massima della batteria Nyon, questa va ricaricata ogni sei mesi. Accensione/spegnimento del computer di bordo Per accendere il computer di bordo, premere brevemente il tasto ON/OFF 5. Per spegnere il computer di bordo premere il tasto ON/OFF 5 per oltre 1 secondo. Senza premere alcun tasto, il Nyon commuta dopo 5 minuti nella modalità risparmio energetico (retroilluminazione OFF) e si disinserisce automaticamente dopo altri 5 minuti. Reset del Nyon Se contro ogni aspettativa non è più possibile comandare il Nyon, è possibile resettarlo premendo contemporaneamen- te i tasti 1, 2, 5 e 6. Eseguire il reset solo se strettamente ne- cessario, poiché le impostazioni più disparate possono anda- re perse. Visualizzazione dello stato di carica della batteria L’indicatore di carica della batteria r10 (s7) visualizza lo stato di carica della batteria eBike. Lo stato di carica della batteria Nyon può essere letto sul display s1. Lo stato di carica della batteria eBike può essere anch’esso letto sui LED della batte- ria eBike. Nella visualizzazione r10 ogni barretta nel simbolo della bat- teria ricaricabile corrisponde a circa il 20 % della capacità. Se il computer di bordo viene prelevato dal supporto 4, rima- ne memorizzato lo stato di carica della batteria visualizzato per ultimo. Regolazione del livello di assistenza Sull’unità di comando 10 è possibile impostare il livello di sup- porto del motore eBike durante la pedalata. Il livello di sup- porto può essere modificato in qualsiasi momento, anche du- rante la marcia. Nota bene: In singoli modelli è possibile che il livello di assisten- za sia preimpostato e che non possa essere cambiato. È anche possibile che vi siano a disposizione per la selezione meno livelli di assistenza di quelli indicati nelle presenti istruzioni. Sono a disposizione al massimo i seguenti livelli di assistenza: – «OFF»: il supporto del motore è disinserito, è possibile azionare l’eBike pedalando come su una normale biciclet- ta. In tale livello di pedalata assistita, il relativo sistema non potrà essere attivato. – «ECO»: assistenza efficace alla massima efficienza, per massima autonomia – «TOUR»: assistenza regolare, per percorsi con grande au- tonomia – «SPORT»: assistenza energica, per guida sportiva su per- corsi di montagna nonché per traffico cittadino – «TURBO»: Assistenza massima fino alle massime frequen- ze di pedalata, per guida sportiva Per aumentare il livello di supporto premere il tasto «+» 14 sull’unità di comando per quanto necessario fino a visualizza- re sul display r5 il livello di supporto desiderato, per diminu- irlo il tasto «–» 13. La potenza del motore richiamata appare sul display r4. La potenza del motore massima dipende dal livello di supporto selezionato. Se il computer di bordo viene prelevato dal supporto 4, rima- ne memorizzato il livello di supporto da ultimo visualizzato, la schermata r4 della potenza del motore rimane vuota. Inserimento/disinserimento dell’aiuto alla spinta L’aiuto alla spinta può facilitare la spinta dell’eBike. La veloci- tà in questa funzione dipende dalla marcia inserita e può rag- giungere al massimo 6 km/h. Tanto inferiore sarà la marcia se- lezionata, tanto più bassa sarà la velocità nella funzione aiuto alla spinta (alla prestazione massima). La funzione aiuto alla spinta deve essere utilizzata esclusivamente nel caso in cui l’eBike deve essere spin- ta. Se durante l’impiego dell’aiuto alla spinta le ruote dell’eBike non hanno alcun contatto con il terreno esiste il pericolo di lesioni. Per attivare la pedalata assistita, premere brevemente il ta- sto «WALK» del computer di bordo. Una volta attivata la fun- zione, premere entro 3 secondi il tasto «+» e mantenerlo pre- muto. Il propulsore dell’eBike verrà inserito. La pedalata assistita verrà disattivata al verificarsi di uno dei seguenti eventi: – rilascio del tasto «+» 14; – bloccaggio delle ruote dell’eBike (ad es. in caso di frenata o a causa di urto contro un ostacolo); – velocità superiore a 6 km/h. La batteria eBike è completamente carica. La batteria eBike va ricaricata. La capacità di assistenza alla trasmissione è esauri- ta: l’assistenza verrà gradualmente disattivata. La capacità residua viene messa a disposizione per l’il- luminazione della bicicletta ed il computer di bordo. La capacità residua della batteria eBike è sufficiente per circa 2 altre ore di illuminazione della bicicletta. Tale stima non considera eventuali altre utenze (ad es. cambio automatico o carica di dispositivi esterni al collegamento USB).

!Italiano–9 Bosch eBike Systems 1 270 020 XBN | (12.5.16) Una volta rilasciato il tasto «+», la pedalata assistita resterà in stato operativo ancora per 3 secondi. Se entro tale lasso di tempo verrà nuovamente premuto il tasto «+», la pedalata as- sistita verrà riattivata. Nota bene: In alcuni sistemi, la pedalata assistita può essere avviata direttamente premendo il tasto «WALK». Nota bene: Nel livello di pedalata assistita «OFF», il sistema non potrà essere attivato. Accensione/spegnimento illuminazione della bicicletta Nella versione in cui la luce di marcia viene alimentata dal si- stema eBike, tramite il computer di bordo con il tasto 6 è pos- sibile accendere e spegnere contemporaneamente la luce an- teriore e quella posteriore. A luci accese, verrà visualizzato il simbolo di illuminazione s1. L’accensione e lo spegnimento dell’illuminazione della bici- cletta non influiscono sulla retroilluminazione del display. eShift (accessorio opzionale) La definizione «eShift» indica l’integrazione di sistemi auto- matici di trasmissione nel sistema eBike. Le impostazioni del- la funzione «eShift» si potranno effettuare alla voce «Il mio eBike». La marcia attuale, oppure la cadenza di pedalata, ver- ranno visualizzate nelle modalità operative «Ride», «Fitness» e «Mappa e navigaz.». Se il campo non verrà visualizzato, l’utente verrà informato di eventuali modifiche con un’apposi- ta avvertenza sul display. La modalità eShift verrà attivata premendo a lungo il tasto «Home» 12. L’attivazione è possibi- le soltanto tramite l’unità di comando 10. Sarà possibile ter- minare nuovamente la modalità «eShift» premendo ripetuta- mente il tasto «Home». eShift con NuVinci H|Sync In base alla cadenza di pedalata desiderata, verrà automatica- mente impostata la marcia ottimale per la velocità del caso. In una modalità manuale, è possibile scegliere fra più marce. In modalità «Controllo cadenza di pedalata», con i tasti «–» o «+» dell’unità di comando, sarà possibile aumentare o ridur- re la cadenza di pedalata desiderata. Mantenendo premuti i tasti «–» o «+», la cadenza di pedalata verrà aumentata o ri- dotta in cinque step. La cadenza di pedalata desiderata verrà visualizzata sul display. In modalità «Controllo marcia», con i tasti «–» o «+» dell’uni- tà di comando, sarà possibile aumentare o ridurre il rapporto, scegliendo fra quelli definiti. La marcia inserita verrà visualiz- zata sul display. Con «Registrare cambio» sarà possibile effettuare la tara- tura del cambio continuo. Seguire quindi le indicazioni sul display. Anche durante la marcia, in caso di guasto, potrebbe rendersi necessaria una taratura. Anche in tale caso, confermare la ta- ratura e seguire le indicazioni sul display. eShift con SRAM DD3 Pulse Il cambio al mozzo dello SRAM DD3 Pulse funziona in base alla velocità. Indipendentemente dalla marcia inserita sul dera- gliatore, verrà inserita automaticamente una delle tre marce del cambio al mozzo. Anche in tale caso, con i tasti «–» o «+», sarà possibile cam- biare manualmente la marcia. La modalità automatica verrà attivata automaticamente premendo, in prima marcia, il tasto «–». Premendo i tasti «–» o «+» in modalità automatica, si tornerà alla modalità manuale. In modalità automatica, nell’in- dicazione della marcia verrà sempre visualizzata soltanto una «A». Se il cambio eseguirà cambi di marcia in modalità auto- matica, la marcia non verrà visualizzata sul display. Se non si starà marciando in modalità automatica, ad ogni cambio di marcia del cambio al mozzo, la marcia inserita verrà brevemente visualizzata sul display. Poiché l’unità motrice rileva il cambio di marcia, riducendo quindi brevemente il supporto del motore, è possibile cam- biare marcia in qualsiasi momento anche sotto carico o in salita. Qualora l’eBike venga arrestata ad una velocità superiore a 10 km/h, il sistema potrà tornare automaticamente ad una «Cambio iniziale» impostata. La «Cambio iniziale» si potrà impostare alla voce «La mia eBike»> «eShift (SRAM)». eShift con Shimano Di2 Per Shimano eShift: cambiare le marce mediante la leva di co- mando Shimano. La marcia verrà sempre visualizzata nel campo eShift. Soltan- to se tale campo non sia visibile (ad es. in Impostazioni), ad un cambio di marcia la marcia stessa verrà brevemente visualiz- zata. Poiché l’unità motrice rileva il cambio di marcia, riducendo quindi brevemente il supporto del motore, è possibile cam- biare marcia in qualsiasi momento anche sotto carico o in salita. Qualora l’eBike venga arrestata ad una velocità superiore a 10 km/h, il sistema potrà tornare automaticamente ad una «Cambio iniziale» impostata. La «Cambio iniziale» si potrà impostare alla voce «La mia eBike»> «eShift (Shimano)».Italiano–10 1 270 020 XBN | (12.5.16) Bosch eBike Systems Visualizzazione codice errore I componenti del sistema eBike vengono costantemente con- trollati automaticamente. Se si riscontra un’anomalia, sul computer di bordo appare il codice guasto corrispondente. In funzione del tipo di errore, l’azionamento viene eventual- mente disattivato automaticamente. Il proseguimento della corsa senza assistenza tramite l’azionamento è tuttavia possi- bile in ogni momento. Prima di ulteriori corse l’eBike dovreb- be essere controllata. Far eseguire tutte le riparazioni necessarie esclusiva- mente da un rivenditore di biciclette autorizzato. Codice Causa Rimedi

Uno o più tasti del computer di bordo sono bloccati. Controllare se i tasti sono incastrati ad es. a causa di sporcizia che è pene- trata. Se necessario, pulire i tasti.

Problema di collegamento dell’unità di comando Fare controllare raccordi e collegamenti

Uno o più tasti dell’unità di comando sono bloccati. Controllare se i tasti sono incastrati ad es. a causa di sporcizia che è pene- trata. Se necessario, pulire i tasti.

Errore di configurazione Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Problema di collegamento dell’unità di azionamento Fare controllare raccordi e collegamenti

Problema di connessione della batteria eBike Fare controllare raccordi e collegamenti

Errore di comunicazione dei compo- nenti uno con l’altro Fare controllare raccordi e collegamenti

Errore interno: timeout Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch. In questo stato di errore non sarà possibile visualizzare o adattare la circonferenza dei pneumatici nel menu delle configurazioni base.

Batteria interna del computer di bordo scarica Ricaricare il computer di bordo (nel supporto o tramite attacco USB)

Errore versione del software Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore interno dell’unità di aziona- mento Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore interno: software Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Anomalia nel collegamento USB Rimuovere il cavo collegamento USB del computer di bordo. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Difetto interno del computer di bordo Far controllare il computer di bordo

Errore interno dell’unità di aziona- mento Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Guasto nell’illuminazione della bici- cletta Controllare le luci ed i relativi cablaggi. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore del sensore di velocità Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore interno: sensore Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore interno dell’unità di aziona- mento Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Guasto nella batteria Disattivare l’eBike, rimuovere la batteria eBike e reinserirla. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivendi- tore di eBike Bosch.Italiano–11 Bosch eBike Systems 1 270 020 XBN | (12.5.16) 531 Errore di configurazione Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore di temperatura L’eBike si trova al di fuori del campo di temperatura consentito. Disatti- vare il sistema eBike, in modo da far scendere o risalire la temperatura del propulsore nel campo consentito. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

È stata riconosciuta un’utenza non consentita. Rimuovere l’utenza in questione. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore versione del software Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore di autenticazione Disattivare il sistema eBike. Rimuovere la batteria e reinserirla. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio riven- ditore di eBike Bosch.

Componente incompatibile Utilizzare un display compatibile. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore di configurazione Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch. 595, 596 Errore di comunicazione Controllare il cablaggio verso il cambio e riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore interno alla batteria durante l’operazione di ricarica Scollegare il caricabatteria dalla batteria. Riavviare il sistema eBike. Collegare il caricabatteria alla batteria. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore interno alla batteria Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore interno alla batteria Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore di temperatura batteria L’eBike si trova al di fuori del campo di temperatura consentito. Disatti- vare il sistema eBike, in modo da far scendere o risalire la temperatura del propulsore nel campo consentito. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore di temperatura batteria durante l’operazione di ricarica Scollegare il caricabatteria dalla batteria. Lasciar raffreddare la batteria. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore esterno alla batteria Controllare il cablaggio. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore di tensione nella batteria Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Guasto nel caricabatteria Sostituire il caricabatteria. Si prega di contattare il proprio rivenditore di eBike Bosch.

Errore interno alla batteria Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch.

Errore multiplo nella batteria Disattivare il sistema eBike. Rimuovere la batteria e reinserirla. Riavviare il sistema. Se il problema persiste, si prega di contattare il proprio riven- ditore di eBike Bosch.
