VC 20UY - Ηλεκτρική σκούπα HILTI - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Απορροφητήρας ξηρών και υγρών αποβλήτων
Μοντέλο	VC 20UY (VC 20-U-Y / VC 20-UM-Y)
Μάρκα	Hilti
Διαστάσεις (Μ x Π x Υ)	545 mm x 380 mm x 545 mm
Βάρος (σύμφωνα με EPTA)	15,3 kg
Όγκος κάδου	21 λίτρα
Ωφέλιμος όγκος νερού	13,5 λίτρα
Τροφοδοσία δικτύου	220-240 V, 50/60 Hz, 1 200 W
Τροφοδοσία μπαταρίας	Μπαταρία Li-Ion 36 V (Hilti)
Μέγιστη υποπίεση (δίκτυο)	23 kPa
Μέγιστη ογκομετρική παροχή (αέρας)	74 l/s
Κατηγορία προστασίας	Κλάση I
Δείκτης προστασίας	IP X4 (προστασία από πιτσιλίσματα νερού)
Στάθμη ηχητικής πίεσης	71 dB(A)
Αυτόματος καθαρισμός φίλτρου	Ναι (απενεργοποιήσιμος, κύκλος κάθε 15 δευτερόλεπτα)
Ενσωματωμένη πρίζα	Ναι, μέγ. 2 000 W (δίκτυο)
Ενσωματωμένος σταθμός φόρτισης	Ναι, για μπαταρίες Li-Ion Hilti (14 V / 22 V / 36 V)
Χρήση ως καρότσι μεταφοράς	Ναι, με λαβή ώθησης και πλάκα προσαρμογής (αξεσουάρ)
Λειτουργία M (κλάση σκόνης M)	Ναι (VC 20-UM-Y): αναρρόφηση επιβλαβούς σκόνης ≥ 0,1 mg/m³
Μήκος καλωδίου δικτύου	5 m
Διάμετρος εύκαμπτου σωλήνα αναρρόφησης	36 mm (περιστρεφόμενο μανίκι) ; προσαρμόζεται στα 27 mm με αξεσουάρ
Περιεχόμενα αξεσουάρ	Πλήρης εύκαμπτος σωλήνας αναρρόφησης, σακούλα σκόνης PE, οδηγίες χρήσης
Διαθέσιμα ανταλλακτικά	Σακούλες σκόνης (πλαστικό, χαρτί), φίλτρα (PTFE, PES, τυπικά), αντιστατικοί σωλήνες, λαβή ώθησης, πλάκα προσαρμογής
Τρέχουσα συντήρηση	Αυτόματος καθαρισμός φίλτρου, αντικατάσταση σακούλας και φίλτρου, καθαρισμός ηλεκτροδίων

Συχνές ερωτήσεις - VC 20UY HILTI

Ποιοι τύποι αποβλήτων μπορούν να αναρροφηθούν με το Hilti VC 20UY;

Ο απορροφητήρας μπορεί να αναρροφήσει ξηρά και υγρά απόβλητα, συμπεριλαμβανομένων ορυκτής σκόνης, ξυλοθραυσμάτων, λάσπης διάτρησης και μη εύφλεκτων υγρών. Τα μοντέλα VC 20-UM-Y είναι σχεδιασμένα για επιβλαβή σκόνη κατηγορίας M (οριακές τιμές ≥ 0,1 mg/m³). Δεν επιτρέπεται η αναρρόφηση εκρηκτικών, διαβρωτικών ή εύφλεκτων υγρών υλών.

Πώς λειτουργεί ο αυτόματος καθαρισμός φίλτρου;

Ο αυτόματος καθαρισμός φίλτρου εκπέμπει μια παλμική ριπή αέρα περίπου κάθε 15 δευτερόλεπτα για να αποκολλήσει τη σκόνη από το φίλτρο. Μπορεί να απενεργοποιηθεί ή να ενεργοποιηθεί μέσω του ειδικού κουμπιού. Ο εύκαμπτος σωλήνας αναρρόφησης πρέπει να είναι συνδεδεμένος για σωστή λειτουργία.

Μπορεί να χρησιμοποιηθεί ο απορροφητήρας χωρίς σακούλα σκόνης;

Για εφαρμογές κατηγορίας Μ, η χρήση σακούλας σκόνης (πλαστικής ή χάρτινης) είναι υποχρεωτική. Για μη επιβλαβή σκόνη, ο απορροφητήρας μπορεί να λειτουργήσει χωρίς σακούλα, αλλά η εκκένωση του κάδου θα είναι λιγότερο βολική. Σε υγρή λειτουργία, η σακούλα πρέπει να αφαιρεθεί.

Ποια είναι η αυτονομία σε λειτουργία μπαταρίας;

Η αυτονομία εξαρτάται από τη μπαταρία που χρησιμοποιείται. Με μια μπαταρία B 36/6.0 Li-Ion (36 V, 6 Ah), η τυπική αυτονομία είναι περίπου 20 έως 30 λεπτά ανάλογα με την εφαρμογή. Η συσκευή μπορεί να δεχθεί έως δύο μπαταρίες για διπλάσια αυτονομία.

Πώς συντηρείται το φίλτρο και η κασέτα;

Το φίλτρο πρέπει να αντικαθίσταται τουλάχιστον δύο φορές το χρόνο, συχνότερα σε εντατική χρήση. Για καθαρισμό, χρησιμοποιήστε τη λειτουργία αυτόματου καθαρισμού. Μην χτυπάτε το φίλτρο ούτε χρησιμοποιείτε πλυντήριο υψηλής πίεσης. Ελέγχετε τακτικά την κατάσταση της τσιμούχας του φίλτρου.

Ποια αξεσουάρ είναι διαθέσιμα για αυτόν τον απορροφητήρα;

Η Hilti προσφέρει σακούλες σκόνης από πλαστικό και χαρτί, φίλτρα PTFE, PES και τυπικά, αντιστατικούς εύκαμπτους σωλήνες 27 mm ή 36 mm, μια λαβή ώθησης, μια πλάκα προσαρμογής και ένα κιτ αξεσουάρ (ακροφύσιο, βούρτσα κ.λπ.).

Τι να κάνω αν ακουστεί το προειδοποιητικό σήμα;

Το προειδοποιητικό σήμα υποδηλώνει χαμηλή ταχύτητα αέρα στον εύκαμπτο σωλήνα (κάτω από 20 m/s). Πιθανές αιτίες: γεμάτη σακούλα σκόνης, βουλωμένο φίλτρο, φραγμένος σωλήνας ή λανθασμένη ρύθμιση διαμέτρου σωλήνα. Ελέγξτε και αντικαταστήστε τη σακούλα, καθαρίστε ή αντικαταστήστε το φίλτρο και ρυθμίστε τον επιλογέα διαμέτρου.

Πώς φορτίζονται οι μπαταρίες με τον απορροφητήρα;

Ο απορροφητήρας ενσωματώνει έναν σταθμό φόρτισης για μπαταρίες Li-Ion Hilti (14 V, 22 V, 36 V). Τοποθετήστε τη μπαταρία στην προβλεπόμενη θήκη. Η φόρτιση ξεκινά αυτόματα αν η συσκευή είναι συνδεδεμένη στο δίκτυο. Οι ενδείξεις LED δείχνουν την κατάσταση φόρτισης και τυχόν ανωμαλίες.

Μπορεί ο απορροφητήρας να χρησιμοποιηθεί ως καρότσι μεταφοράς;

Ναι, με τα αξεσουάρ λαβή ώθησης και πλάκα προσαρμογής, ο απορροφητήρας μπορεί να χρησιμοποιηθεί ως καρότσι για μεταφορά έως τριών κιτ Hilti. Το μέγιστο φορτίο είναι 25 kg.

Ποιες είναι οι σημαντικές οδηγίες ασφαλείας;

Πάντα να αποσυνδέετε την πρίζα και να αφαιρείτε τις μπαταρίες πριν από συντήρηση. Χρησιμοποιείτε αντιστατικό σωλήνα. Μην αναρροφάτε εκρηκτικές ή διαβρωτικές ύλες. Φοράτε ατομικό εξοπλισμό προστασίας (γυαλιά, γάντια, μάσκα P2) για επιβλαβή σκόνη. Βεβαιωθείτε ότι η πρίζα είναι σωστά γειωμένη.

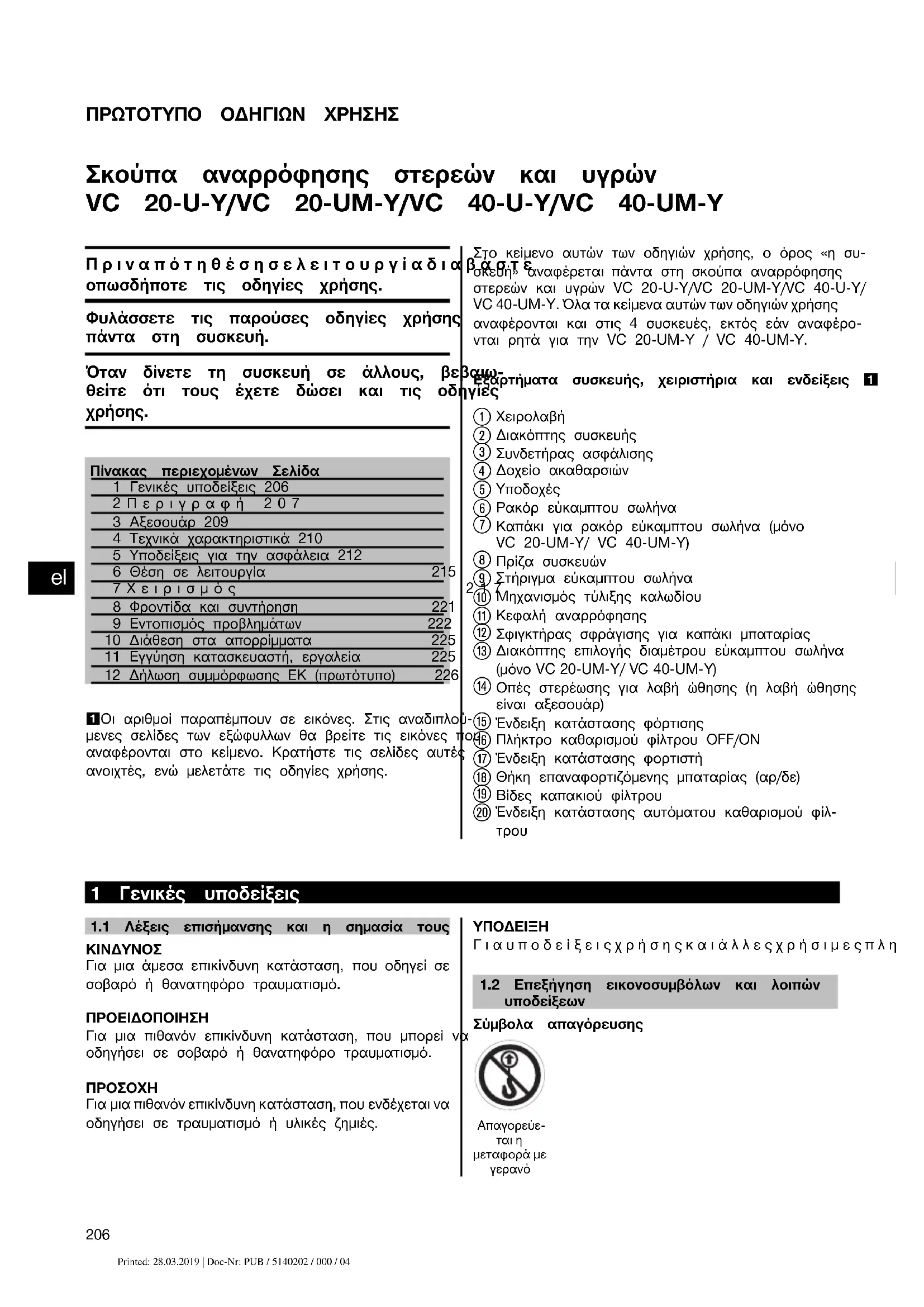

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VC 20UY HILTI

Σκούπα αναρρόφησης στερεών και υγρών VC 20-U-Y/VC 20-UM-Y/VC 40-U-Y/VC 40-UM-Y

Πριναπότηθέσησελειτουργίαδια οπωσδήποτε τις οδηγίες χρήσης.

Φυλάσσετε τις παρούσες οδηγίες χρήσης πάντα στη συσκευή.

Όταν δίνετε τη συσκευή σε άλλους, βε θείτε ότι τους έχετε δώσει και τις οδί χρήσης.

Πίνακας περιεχομένων Σελίδα
1 Γενικές υποδείξεις 206
2 Περιγραφή 207
3 Αξεσουάρ 209
4 Τεχνικά χαρακτηριστικά 210
5 Υποδείξεις για την ασφάλεια 212
6 Θέση σε λειτουργία	215
7 Χειρισμός
8 Φροντίδα και συντήρηση	221
9 Εντοπισμός προβλημάτων	222
10 Διάθεση στα απορρίμματα	225
11 Εγγύηση κατασκευαστή, εργαλεία	225
12 Δήλωση συμμόρφωσης ΕΚ (πρωτότυπο)	226

1Οι αριθμοί παραπέμπουν σε εικόνες. Στις αναδιπλο μενες σελίδες των εξώφυλλων θα βρείτε τις εικόνες ταναφέρονται στο κείμενο. Κρατήστε τις σελίδες αυτέο ανοιχτές, ενώ μελετάτε τις οδηγίες χρήσης.

Στο κείμενο αυτών των οδηγιών χρήσης, ο όρος «η συ- βαστε» αναφέρεται πάντα στη σκούπα αναρρόφησης στερεών και υγρών VC 20-U-Y/VC 20-UM-Y/VC 40-U-Y/ VC 40-UM-Y. Όλα τα κείμενα αυτών των οδηγιών χρήσης αναφέρονται και στις 4 συσκευές, εκτός εάν αναφέρο- νται ρητά για την VC 20-UM-Y / VC 40-UM-Y.

Βαω- Εξαρτήματα συσκευής, χειριστήρια και ενδείξεις 1 ηγιες

① Χειρολαβή
② Διακόπτης συσκευής
③ Συνδετήρας ασφάλισης
④ Δοχείο ακαθαρσιών
⑤ Υποδοχές
⑥ Ρακόρ εύκαμπτου σωλήνα
⑦ Καπάκι για ρακόρ εὐκαμπτου σωλήνα (μόνο VC 20-UM-Y/ VC 40-UM-Y)
⑧ Πρίζα συσκευών
9 Στήριγμα εύκαμπτου σωλήνα
⑩ Μηχανισμός τύλιξης καλωδίου
⑪ Κεφαλή αναρρόφησης
⑫ Σφιγκτήρας σφράγισης για καπάκι μπαταρίας
⑬ Διακόπτης επιλογής διαμέτρου εύκαμπτου σωλήνα (μόνο VC 20-UM-Y/ VC 40-UM-Y)
⑭ Οπές στερέωσης για λαβή ώθησης (η λαβή ώθησης είναι αξεσουάρ)
1-⑮ Ένδειξη κατάστασης φόρτισης
046 Πλήκτρο καθαρισμού φίλτρου OFF/ON
⑰'Ενδειξη κατάστασης φορτιστή
⑱ Θήκη επαναφορτιζόμενης μπαταρίας (αρ/δε)
⑲ Βίδες καπακιού φίλτρου
⑳ Ένδειξη κατάστασης αυτόματου καθαρισμού φίλτρου

1 Γενικές υποδείξεις

1.1 Λέξεις επισήμανσης και η σημασία τους

ΚΙΝΔΥΝΟΣ

Για μια άμεσα επικίνδυνη κατάσταση, που οδηγεί σε σοβαρό ή θανατηφόρο τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για μια πιθανόν επικίνδυνη κατάσταση, που μπορεί να οδηγήσει σε σοβαρό ή θανατηφόρο τραυματισμό.

ΠΡΟΣΟΧΗ

Για μια πίθανόν επικίνδυνη κατάσταση, που ενδέχεται να οδηγήσει σε τραυματισμό ή υλικές ζημιές.

ΥΠΟΔΕΙΞΗ

Γιαυποδείξειςχρήσηςκαιάλλεςχρήσιμεςπλη

1.2 Επεξήγηση εικονοσυμβόλων και λοιπών υποδείξεων

Σύμβολα απαγόρευσης

Απαγορεύε- ται η μεταφορά με γερανό

Σύμβολα προειδοποίησης

Προειδοποί- ηση για κίνδυνο γενικής φύσης

Προειδοποί- ηση για καυστικές ουσίες

Προειδοποί- ηση για επικίνδυνη ηλεκτρική τάση

Προειδοποί- ηση για υλικά επικίνδυνα για έκρηξη

Σύμβολα υποχρέωσης

Χρησιμοποι- ήστε προστατευ- τική ένδυση

Χρησιμοποι- ήστε προστατευ- τικά γάντια

Χρησιμοποι- ήστε ωτοασπίδες

Χρησιμοποι- ήστε προστατευ- τικά υποδήματα

Χρησιμοποι- ήστε μάσκα προστασίας της αναπνοής

Σύμβολα

Πριν από τη χρήση διαβάστε τις οδηγίες χρήσης

Διαθέστε τα απορρίμ- ματα για ανακύκλωση

Στη συσκευή

M ! i M

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η συσκευή αυτή περιέχει σκόνες βλαβερές για την υγεία. Η εκκένωση και συντήρηση, συμπεριλαμβανομένης της αφαίρεσης της σακούλας σκόνης, επιτρέπεται να εκτελούνται από ειδικευμένο άτομο που φορά κατάλληλο προστατευτικό εξοπλισμό. Να μην τίθεται σε λειτουργία πριν την εγκατάσταση ολόκληρου του συστήματος φίλτρου και τον έλεγχο του ρεύματος όγκου.

Σημείο αναγραφής στοιχείων αναγνώρισης στο εργα- λείο

Η περιγραφή τύπου και ο κωδικός σειράς βρίσκονται στην πινακίδα τύπου της συσκευής σας. Αντιγράψτε αυτά τα στοιχεία στις οδηγίες χρήσης και αναφέρετε πάντα αυτά τα στοιχεία όταν απευθύνεστε στην αντιπροσωπεία μας ή στο σέρβις.

Τύπος:

Γενιά: 01

Αρ. σειράς:

el

2 Περιγραφή

2.1 Κατάλληλη χρήση

Η συσκευή είναι μια βιομηχανική σκούπα γενικής χρήσης που καθαρίζει αποτελεσματικά τη στεγνή σκόνη. Μπορεί να χρησιμοποιηθεί και για στεγνές και για υγρές εφαρμογές.

Η συσκευή μπορεί να λειτουργήσει και στο ηλεκτρικό δίκτυο αλλά και ανεξάρτητα από δίκτυο με επαναφορτιζόμενες μπαταρίες Hilti 36V Li-Ion. Στη λειτουργία με ρεύμα, η συσκευή μπορεί να χρησιμοποιηθεί ταυτόχρονα ως φορτιστής γενικής χρήσης για όλες τις επαναφορτιζόμενες μπαταρίες Hilti Li-Ion (14V/22V/36V). Σε περίπτωση χρήσης της πλάκας προσαρμογής και της λαβής ώθησης (αξεσουάρ), η σκούπα μπορεί να χρησιμοποιηθεί ως τροχήλατη βάση μεταφοράς γιαέωςκαιτρειςβαλίτσες Hilti.

Η συσκευή είναι κατάλληλη για την αναρρόφηση ορυκτής λάσπης από διάτρηση όταν χρησιμοποιείται για υγρή εφαρμογή με αδαμαντοφόρα δράπανα της Hilti ή αδαμαντοφόρα πριόνια της Hilti και για την αναρρόφηση μεγάλων ποσοτήτων ορυκτής σκόνης όταν χρησιμοποιείτε για στεγνή εφαρμογή με αδαμαντοφόρους δίσκους λείανσης, δίσκους κοπής, κρουστικά δράπανα και ποτηροτρύπανα ξηράς δόμησης της Hilti.

Οι συσκευές VC 20-UM-Y και VC 40-UM-Y είναι κατάλληλες για την απορρόφηση/αναρρόφηση στεγνής, μη εὐφλεκτης σκόνης, υγρών, ροκανιδιών ξύλων, ορυκτής σκόνης με περιεκτικότητα χαλαζία με οριακές τιμές έκρηξης (π.χ. τιμές μέγιστης επιτρεπόμενης συγκέντρωσης ή επαγγελματικής έκθεσης) ≧0,1 mg/m³ (κατηγορία σκόνης Μ κατά IEC/EN 60335-2-69).

Απαγορεύεται η αναρρόφηση όλων των υπόλοιπων επιβλαβών για την υγεία ουσιών.

Απαγορεύεται η αναρρόφηση λαδιών και υγρών με θερμοκρασία υψηλότερη των 60°C.

Κατά την αναρρόφηση σκόνης με οριακές τιμές έκθεσης πρέπει να υπάρχει στο χώρο επαρκής συντελεστής ανανέωσης αέρα, όταν η απαγωγή του αέρα της συσκευής επιστρέφει στο χώρο (Προσέξτε σχετικά τις εθνικές διατάξεις).

Η συσκευή δεν επιτρέπεται να χρησιμοποιείται για την αναρρόφηση ουσιών επικίνδυνων για εκρήξεις, πυρακτωμένης ή αναμμένης ή/και εύφλεκτης σκόνης (εξαίρεση: ροκανίδια ξύλων) και επικίνδυνης σκόνης (για παράδειγμα σκόνη μαγνησίου-αλουμινίου κτλ.) και υγρών (για παράδειγμα βενζίνη, διαλύτες, οξέα, αντιψυκτικά και λιπαντικά κτλ.).

Δεν επιτρέπεται να χρησιμοποιείται η συσκευή ξαπλωτή.

Η συσκευή επιτρέπεται να ζυγίζει το πολύ 80 kg συμπεριλαμβανομένων των παρελκόμενων και των υλικών αναρρόφησης.

Μη χρησιμοποιείτε τη συσκευή ως σκαλοπάτι.

Μη χρησιμοποιείτε τη συσκευή για συνεχή λειτουργία σε αυτόματες ή ημιαυτόματες εγκαταστάσεις.

Το προσωπικό χειρισμού της συσκευής πρέπει να ενημερώνεται πριν από την εργασία για το χειρισμό της συσκευή τους κινδύνους που απορρέουν από τα υλικά και την ασφαλή διάθεση στα απορρίμματα των υλικών που έχουν αναρροφηθεί.

Απαγορεύεται η υποβρύχια χρήση.

Δεν επιτρέπεται η χρήση της συσκευής σε ανθρώπους και ζώα.

Για την αποφυγή ηλεκτροστατικών φαινομένων χρησιμοποιείτε αντιστατικό εύκαμπτο σωλήνα.

Η συσκευή αυτή είναι κατάλληλη για επαγγελματική χρήση, για παράδειγμα σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και ενοικιαζόμενα καταστήματα.

Δεν επιτρέπεται η επεξεργασία επιβλαβών για την υγεία υλικών (π.χ. αμίαντος).

Η συσκευή μπορεί να χρησιμοποιηθεί σε: εργοτάξια, συνεργεία, αναπαλαιώσεις, μετατροπές και νέες κατασκευές.

Ακολουθήστε όσα αναφέρονται στις οδηγίες χρήσης για τη λειτουργία, τη φροντίδα και τη συντήρηση.

Για να αποφύγετε κινδύνους τραυματισμού, χρησιμοποιήστε μόνο γνήσια αξεσουάρ και εξαρτήματα της Hilti.

Από τη συσκευή και τα βοηθητικά της μέσα ενδέχεται να προκληθούν κίνδυνοι, όταν ο χειρισμός της γίνεται με ακατάλληλο τρόπο από μη εκπαιδευμένο προσωπικό ή όταν δεν χρησιμοποιούνται με κατάλληλο τρόπο.

Δεν επιτρέπονται οι παραποιήσεις ή οι μετατροπές στη συσκευή.

Ακολουθήστε επίσης τις υποδείξεις ασφαλείας και χειρισμού των αξεσουάρ που χρησιμοποιείτε.

Για την αποφυγή κινδύνων, χρησιμοποιείτε μόνο εγκεκριμένες επαναφορτιζόμενες μπαταρίες και φορτιστές.

Μη χρησιμοποιείτε τις επαναφορτιζόμενες μπαταρίες ως πηγές ενέργειας για καταναλωτές που δεν αναφέρονται ρητά.

2.2 Ρυθμίσεις διαμέτρου εύκαμπτου σωλήνα (μόνο VC 20-UM-Y/ VC 40-UM-Y)

Για τη σωστή ρύθμιση του ορίου ήχου προειδοποίησης της λειτουργίας Μ επιλέξτε τη διάμετρο του εύκαμπτου σωλήνα ανάλογα με τον εύκαμπτο σωλήνα που χρησιμοποιείτε με τη συσκευή.

2.3 H συσκευή παραδίδεται με τον ακόλουθο βασικό εξοπλισμό:

1 Συσκευή συμπερ. στοιχείου φίλτρου
1 Εὐκαμπτος σωλήνας αναρρόφησης πλήρης με υποδοχή σύνδεσης, ηλεκτρικά αγώγιμος, μούφα και κωνικός αντάπτορας
1 Σάκος συλλογής σκόνης πλαστικός PE VC 20
1 Οδηγίες χρήσης

2.4 Χρήση μπαλαντέζας

Χρησιμοποιείτε μόνο μπαλαντέζες εγκεκριμένες για την εφαρμογή με επαρκή διατομή. Διαφορετικά μπορεί να παρουσιαστεί απώλεια ισχύος στη συσκευή και υπερθέρμανση του καλωδίου. Ελέγχετε τακτικά τις μπαλαντέζες για τυχόν ζημιές. Αντικαταστήστε τις μπαλαντέζες που έχουν υποστεί ζημιά.

Προτεινόμενες ελάχιστες διατομές και μεγ. μήκος καλωδίων για τη συσκευή στη λειτουργία με ηλεκτρικό εργαλείο από τη πρίζα συσκευών:

Διατομή καλωδίου	1,5 mm2 2,5 mm2	3,5 mm2
Τάση τροφοδοσίας 220-240 V	20 m	40 m	50 m

Χρησιμοποιείτε μόνο μπαλαντέζες που έχουν αγωγό προστασίας!

Μην χρησιμοποιείτε μπαλαντέζες με διατομή καλωδίου μικρότερη από 1,5 mm².

2.5 Μπαλαντέζες σε υπαιθριους χώρους

Σε υπαίθριους χώρους χρησιμοποιείτε μόνο μπαλαντέζες εγκεκριμένες για αυτό το σκοπό και με ανάλογη σήμανση.

2.6 Χρήση γεννήτριας ή μετασχηματιστή

Η παρούσα συσκευή μπορεί να χρησιμοποιηθεί με γεννήτρια ή με μετασχηματιστή που βρίσκεται στο κτίριο, όταν πληρούνται οι ακόλουθες προϋποθέσεις: Ισχύς τουλάχιστον η διπλάσια από τη μέγιστη ισχύ που αναφέρεται στην πινακίδα τύπου της συσκευής, η τάση λειτουργίας πρέπει να βρίσκεται πάντα μεταξύ +5 % και -15 % της ονομαστικής τάσης και η συχνότητα από 50 έως 60 Hz, ποτέ πάνω από 65 Hz, ενώ πρέπει να υπάρχει αυτόματος ρυθμιστής τάσης με ενίσχυση έναυσης.

Σε καμία περίπτωση μη χρησιμοποιείτε στη γεννήτρια/στο μετασχηματιστή και άλλες συσκευές ταυτόχρονα. Η ενεργοποίηση και απενεργοποίηση άλλων συσκευών μπορεί να προκαλέσει κορυφές χαμηλής τάσης και/ή υψηλής τάσης, οι οποίες ενδέχεται να προκαλέσουν ζημιά στη συσκευή.

2.7 Υποδείξεις χρήσης αξεσουάρ

Αξεσουάρ Είδος εφαρμογής
Σάκος συλλογής σκόνης πλαστικός PE VC 20/40 ορυκτές εφαρμογές, υγρό και στεγνό
Σάκος συλλογής σκόνης, χάρτινος VC 20/40 εφαρμογές ξύλου
Στοιχείο φίλτρου PTFE για υγρή και για εντατική στεγνή εφαρμογή
Στοιχείο φίλτρου VC 20/40 κυρίως στεγνό
Στοιχείο φίλτρου PES VC 20/40 υγρό και στεγνό
Εύκαμπτος σωλήνας αναρρόφησης αντιστατικός 27 mm με 3,5m	υγρό και στεγνό
Εύκαμπτος σωλήνας αναρρόφησης αντιστατικός 36 mm με 4,65 m	υγρό και στεγνό

Για την VC 20-UM-Y και την VC 40-UM-Y πρέπει να χρησιμοποιείται οπωσδήποτε ένας σάκος συλλογής σκόνης (πλαστικός σάκος συλλογής σκόνης ή χάρτινος σάκος συλλογής σκόνης)!

2.8 Κατάσταση φόρτισης επαναφορτιζόμενων μπαταριών Li-Ion κατά τη διαδικασία φόρτισης

LED μόνιμα αναμμένο	LED αναβοσβήνει	Κατάσταση φόρτισης σε
LED 1,2,3,4	-	= 100%
LED 1,2,3	LED 4	75 % έως 100%
LED 1,2	LED 3	50 % έως 75%
LED 1	LED 2	25 % έως 50%
-	LED 1	< 25%

3 Aξ ε σο υ ἀρ
Ανταλλακτικά, εξαρτήματα και αξεσουάρ διατίθενται από τα κανάλια διάθεσης της Hilti.

Ονομασία	Αριθμός είδους, περιγραφή
Σάκος συλλογής σκόνης πλαστικός PE VC 20	203854, Σκούπα κατηγορίας M: ορυκτές εφαρμογές
Σάκος συλλογής σκόνης πλαστικός PE VC 40	203852, Σκούπα κατηγορίας M: ορυκτές εφαρμογές
Σάκος συλλογής σκόνης, χάρτινος πλήρης VC 20	203858, Σκούπα κατηγορίας M: εφαρμογές ξύλου
Σάκος συλλογής σκόνης, χάρτινος πλήρης VC 40	203856, Σκούπα κατηγορίας M: εφαρμογές ξύλου
Στοιχείο φίλτρου PTFE	436058
Στοιχείο φίλτρου VC 20/40	203862
Στοιχείο φίλτρου PES VC 20/40	203863
Εύκαμπτος σωλήνας αναρρόφησης αντιστατικός 27 mm με 3,5m	203865
Εύκαμπτος σωλήνας αναρρόφησης αντιστατικός 36 mm με 4,65 m	203867
Κωνικός αντάπτορας	203878
Λαβή ώθησης VC 20	2044214
Λαβή ώθησης VC 40	2047174
Πλάκα προσαρμογής	2044211
Κουτί αξεσουάρ	2044212
Σετ αξεσουάρ 2044213, 1 κεκαμμένος σωλήνας, 3 σωλήνες προέκτασης, 1 ακροφύσιο δαπέδου με χείλη με ελάσματα και 1 σετ βούρτσες

4 Τεχνικά χαρακτηριστικά

Διατηρούμε το δικαίωμα τεχνικών τροποποιήσεων!

Ονομαστική τάση	220...240 V	220...240V/CH	220...240V/GB	220...240V/NZ	36 V
Ονομαστική κα-τανάλωση	1.200 W 1.200 W	1.200 W 1.200	W 750 W
Καλώδιο σύν-δεσης ενσωμα-τωμένης πρίζας για ηλε-κτρικό εργαλείο (εφόσον υπάρ-χει)	2.000 W 700 W	1.400 W 800 W
Σύνδεση στο ηλεκτρικό δί-κτυο (τύπος)	H07 RN-F3G 1,5 mm2	H07 RN-F3G 1,5 mm2	H07 RN-F3G 1,5 mm2	H07 RN-F3G 1,5 mm2

Τροφοδοσία ρεύματος Λειτουργία με ρεύμα (230V)	Λειτουργία με επαναφορτιζόμενη μπαταρία
Μεγ. ογκομετρική ροή (αέρας)VC 20-U-Y, VC 40-U-Y	74 l/s 57 l/s
Μεγ. ογκομετρική ροή (αέρας)VC 20-UM-Y, VC 40-UM-Y	136 m^3/h 106 m^3/h
Μεγ. υποπίεση VC 20-U-Y, VC 40-U-Y	23 kPa 16,6 kPa
Μεγ. υποπίεση VC 20-UM-Y,VC 40-UM-Y	22 kPa 15,6 kPa

Πληροφορίες για τη συσκευή και τις χρήσεις

Κατηγορία προστασίας Κατηγορία προστασίας I

Κατηγορία προστασίας IP X4 προστατευμένο από ψεκαζόμενο νερό

Πληροφορίες για θορύβους και κραδασμούς (υπολογισμένους κατά EN 60335-2-69):

Τυπική μέτρηση τύπου Α, επιπέδου πίεσης	71 dB (A)
Ανακρίβεια για τις αναφερόμενες στάθμες θορύβου	2,5 dB (A)
Τριαξονική τιμή δόνησης (ἀθροισμα διανύσματος δόνη< 2,5 m/s ^2 σης)
Ανακρίβεια (Κ)	είναι συνυπολογισμένη στην τιμή δόνησης
Συσκευή	VC 20-U-Y/VC 20-UM-Y VC 40-U-Y/VC 40-UM-Y
Συχνότητα δικτύου	50/60Hz 50/60Hz
Βάρος σύμφωνα με EPTA-Procedure 01/2003	15,3 kg / 15,3 kg 16,9 kg / 16,9 kg	kg
Βάρος εύκαμπτου σωλήνα αναρ-ρόφησης	1,3 kg 1,3 kg
Διαστάσεις (Μ × Π × Υ)	545 mm X 380 mm X 545 mm 530 mm X 380 mm X 675 mm
Καλώδιο σύνδεσης στο ηλεκτρικό δίκτυο	5 m 5 m
Χωρητικότητα δοχείου	21 | 36 |
Ωφέλιμη ποσότητα σκόνης	23 kg 40 kg
Ωφέλιμη χωρητικότητα νερού	13,5 | 25 |
Διάμετρος εύκαμπτου σωλήνα αναρρόφησης (περιστροφική μούφα στην πλευρά αναρρόφησης, μούφα εργαλείων στην πλευρά τησυσκευής)	36 mm 36 mm
Θερμοκρασία αέρα	-10...+40 °C -10...+40 °C
αυτόματος καθαρισμός φίλτρου (με δυνατότητα απενεργοποίησης) περ. κάθε	15 s	15 s

Φορτιστής

Ισχύς εξόδου	365 W
Τὰση εξόδου	7,2...36 V
Σύστημα ελέγχου	Ηλεκτρονικός έλεγχος φόρτισης και έλεγχος μέσω microcontroller
Ψύξη	Ενεργή ψύξη
Επαναφορτιζόμενη μπαταρία	Li-Ion

ΥΠΟΔΕΙΞΗ

Σε πολύ υψηλές ή πολύ χαμηλές θερμοκρασίες αυξάνουν οι χρόνοι φόρτισης της επαναφορτιζόμενης μπαταρίας. Σε χαμηλές θερμοκρασίες ενδέχεται να μην φορτίζεται πλήρως η μπαταρία.

Táση	Túπος	Χρόνος φόρτισης	Για παράδειγμα για τις συσκευές:
14,4 V	B 14/1.6 Li-Ion	21 min	SFC 14-A
14,4 V	B 14/3.3 Li-Ion	23 min	SFC 14-A
21,6 V	B 22/1.6 Li-Ion	21 min	SFC 22-A
21,6 V	B 22/2.6 Li-Ion	24 min	SFH 22-A
21,6 V	B 22/3.3 Li-Ion	31 min	SFC 22-A
36 V	B 36/3.0 Li-Ion	24 min	TE 6-A36
36 V	B 36/3.9 Li-Ion	44 min	TE 7-A
36 V	B 36/6.0 Li-Ion	42 min	TE 30-A

Επαναφορτιζόμενη μπαταρία	B 36/6.0 Li-Ion
Ονομαστική τάση	36 V
Χωρητικότητα	6 Ah
Περιεχόμενο ενέργειας	216 Wh
Βάρος	1,8 kg
Είδος κυψελών	Li-Ion
Επιτήρηση θερμοκρασίας	NTC
Προστασία βαθιάς εκφόρτισης	ναι

5 Υποδείξεις για την ασφάλεια

5.1 Γενικές υποδείξεις ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεια για την ασφάλεια και τις οδηγίες. Η παράβλε υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις για ασφάλεια και τις οδηγίες για μελλοντική χρή

5.1.1 Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας σας καθαρό καλό φωτισμό. Η αταξία στο χώρο εργασίας κοι μη φωτισμένες περιοχές μπορεί να οδηγήσουν ατυχήματα.
b) Μην εργάζεστε με τη συσκευή σε περιβάλλον επικίνδυνο για εκρήξεις, στο οποίο υπάρχουν ε φλεκτα υγρά, αέρια ή σκόνη. Από τα εργαλεία δημιουργούνται σπινθήρες, οι οποίοι μπορεί να ανα-φλέξουν τη σκόνη ή τις αναθυμιάσεις.
c) Κατά τη χρήση της συσκευής κρατάτε μακριά παιδιά και άλλα πρόσωπα. Εάν σας αποσπόσουν την προσοχή, μπορεί να χάσετε τον έλεγχο της συσκευής.

5.1.2 Нлектрикή ασφάλεια

a) Το φις σύνδεσης του εργαλείου πρέπει να ριάζει στην πρίζα. Δεν επιτρέπεται σε καμ ρίπτωση η μετατροπή του φις. Μη χρησιμ αντάπτορες φις μαζί με γειωμένες συσκευέ φις που δεν έχουν υποστεί μετατροπές και οι κα ληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξιασ
b) Αποφεύγετε την επαφή του σώματος με γιμένες επιφάνειες, όπως σωλήνες, καλοριφέρ ηλεκτρικές κουζίνες και ψυγεία. Υπάρχει αυδ μένος κίνδυνος ηλεκτροπληξίας, όταν το σώμα σο είναι γειωμένο.
c) Μηνεκθέτετετοεργαλείοσεβροχήησευν Η εισχώρηση νερού στο ηλεκτρικό εργαλείο αυξάν τον κίνδυνο ηλεκτροπληξίας.
d) Μη χρησιμοποιείτε το καλώδιο για να μεταφέρετε ή να αναρτήσετε το εργαλείο ή για να το φις από την πρίζα. Κρατάτε το καλώδα κριά από υψηλές θερμοκρασίες, λάδια, αιχ ακμές ή περιστρεφόμενα μέρη του εργαλεία Τα ελαττωματικά ή τα περιστραμμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
e) Όταν εργάζεστε με τη συσκευή σε υπαίθρι χώρους, χρησιμοποιείτε μόνο καλώδια προέκτασης (μπαλαντέζες), που είναι κατάλλ για χρήση σε εξωτερικούς χώρους. Η χρήση ενός καλωδίου προέκτασης κατάλληλου για

χρήση σε υπαιθριους χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

ψή των Εάν δεν μπορεί να αποφευχθεί η λειτουργία της συσκευής σε περιβάλλον με υγρασία, χρησιμοποιήστε αυτόματο ρελέ. Η χρήση ενός αυτόματου ρελέ μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.1.3 Ασφάλεια προσώπων

a) Να είσαστε πάντα προσεκτικοί, να προσέχετε τί καὶ κάνετε και να εργάζεστε με τη συσκευή με πε υε σκεψη. Μη χρησιμοποιείτε τη συσκευή όταν είσα- στε κουρασμένοι ή όταν βρίσκεστε υπό την επι ρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρ- μάκων. Μία στιγμή απροσεξίας κατά τη χρήση της συσκευής μπορεί να οδηγήσει σε σοβαρούς τραυμα- τισμούς.

Αποφεύγετε την ακούσια θέση σε λειτουργία της συσκευής. Βεβαιωθείτε ότι είναι απενεργοποιημένη η συσκευή, πριν τη συνδέσετε στην παρογια τα ρεύματος και/ή πριν τοποθετήσετε την μπαταρία και πριν τη μεταφέρετε. Εάν μεταφέροντας τη συσκευή έχετε το δάκτυλό σας στο διακόπτη ή συνδέσετε τη συσκευή στο ρεύμα ενώ ο διακόπτης βρίσκεται στη θέση ΟΝ, μπορεί να προκληθούν ατυχήματα.

d) Αποφύγετε τις αφύσικες στάσεις του σώματος. iα πα φροντίστε για την ασφαλή στήριξη του σώματός οποιείτε δες και διατηρείτε πάντα την ισορροπία σας. S. Τα Ετσι μπορείτε να ελέγχετε καλύτερα το εργαλείο σε τάλ- μη αναμενόμενες καταστάσεις. d) Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ειω- ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια μακριά από περιστρεφόμενα η- εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα S ή τα μακριά μαλλιά μπορεί να παγιδευτούν από περιστρεφόμενα εξαρτήματα.

Αξεν υπάρχει η δυνατότητα σύνδεσης ει συστημάτων αναρρόφησης και συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένα και ότι χρησιμοποιούνται σωστά. Η χρήση συστήματος γραβήσες δυναρρόφησης σκόνης μπορεί να μειώσει τους πο μακνδύνους που προέρχονται από τη σκόνη. υπρές

ρυ.5.1.4 Χρήση και αντιμετώπιση της επαναφορτιζόμενης συσκευής

a) Μην υπερφορτίζετε τη συσκευή. Χρησιμοποιείτε ους για την εργασία σας τη συσκευή που προορίζε ηλα για αυτήν. Με την κατάλληλη συσκευή εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια στην αναφε- ρόμενη περιοχή ισχύος.

b) Μην χρησιμοποιείτε ποτέ μια συσκευή, ο δ κόπτης της οποίας είναι χαλασμένος. Μια η οποία δεν μπορεί να τεθεί πλέον σε λειτουργία εκτός λειτουργίας είναι επικίνδυνη και πρέπει να σκευαστεί.
c) Αποσυνδέστε το φις από την πρίζα και/ή κρύνετε τις μπαταρίες πριν διεξάγετε ρυθμ στη συσκευή, αντικαταστήσετε κάποιο αξεσο ή αποθηκεύσετε τη συσκευή. Αυτό το προλη μέτρο ασφαλείας αποτρέπει την ακούσια εκκίνηση της συσκευής.
d) Φυλάτε τις συσκευές που δε χρησιμοποιείτα κριά από παιδιά. Μην αφήνετε να χρησιμο σουν τη συσκευή άτομα που δεν είναι εξ μένα με αυτή ή που δεν έχουν διαβάσει γίες χρήσης. Οι συσκευές είναι επικίνδυνες, ότο χρησιμοποιούνται από άπειρα πρόσωπα.
e) Φροντίζετε σχολαστικά το εργαλείο σας. Ελ χετε, εάν τα κινούμενα μέρη του εργαλείο τουργούν άψογα και δεν μπλοκάρουν, εάν σπάσει κάποια εξαρτήματα ή έχουν υποστε μιά επηρεάζοντας έτσι αρνητικά τη λειτουρ του εργαλείου. Δώστε τα χαλασμένα εξαρτ για επισκευή πριν χρησιμοποιήσετε ξανά το γαλείο. Πολλά ατυχήματα οφείλονται σε κακά σ ντηρημένα εργαλεία.
f) Χρησιμοποιείτε τη συσκευή, τα αξεσουάρ, τα εξαρτήματα κτλ. σύμφωνα με τις παρούσες οδηγίες και έτσι όπως προβλέπεται για τον εκάστοτε τύπο της συσκευής. Λαμβάνετε ταυτόχρονα υπόψη τις συνθήκες εργασίες την προς εκτέλεση εργασία. Η χρήση συσκει για εργασίες διαφορετικές από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

5.1.5 Σέρβις

Αναθέστε την επισκευή του εργαλείου σας μόν σε εκπαιδευμένο εξειδικευμένο προσωπικό χρησ ποιώντας μόνο γνήσια ανταλλακτικά. Έτσι διασφ ζεται ότι θα διατηρηθεί η ασφάλεια του εργαλείου.

5.2 Πρόσθετες υποδείξεις για την ασφάλεια

5.2.1 Προσωπικός εξοπλισμός προστασίας

a) Ο χρήστης και τα πρόσωπα που βρίσκοντο ντά πρέπει κατά τη χρήση και τη συντήρ συσκευής να χρησιμοποιούν κατάλληλα προτευτικά γυαλιά, προστατευτικό κράνος, ωτοσ σπίδες, προστατευτικά γάντια, προστατευτικά υποδήματα και μάσκα προστασίας της ανο (P2).

ιοβ) Στις εργασίες με ορυκτό ασβέστη από διάτρηση, ουσκεφφράτε προστατευτική ένδυση και αποφύγετε ἡ την επαφή με το δέρμα (pH > 9 καυστικό) επι-

5.2.2 Απαιτήσεις από το χρήστη

απρισή- χειρισμός, η συντήρηση και η επισκευή του ίσεις εργαλείου επιτρέπεται μόνο από εξουσιοδοτη- υάρ μένο, ενημερωμένο προσωπικό. Το προσωπικό πτικό αυτό πρέπει να έχει ενημερωθεί ειδικά για του κινδύνους που ενδέχεται να παρουσιαστούν.

b) Να είστε ιδιαίτερα προσεκτικοί, όταν εργάζεστε μα-πάνω σε σκάλες.

ποιή Μην εισάγετε τίποτε στα ανοίγματα της οικειω δυσκευής. Μην εργάζεστε με τη συσκευή, εάν τις έθδιΓ βουλωμένα τα ανοίγματα. Διατηρήστε τα κν ελεύθερα από σκόνη, χνούδια, τρίχες και από οτιδήποτε μπορεί να εμποδίσει τη ροή του αέρ

5λ213 Κατάλληλη διευθέτηση και οργάνωση χώρων έχουν εργασίας

a) Φροντίστε για καλό αερισμό του χώρου εργασίας. Οι χώροι εργασίας με κακό αερισμό μπορούν να έχουν επιβλαβείς επιδράσεις στην υγεία λόγω της σκόνης.
b) Διατηρήστε τακτοποιημένη την περιοχή εργασίας σας. Διατηρήστε τον περιβάλλοντα χώρο ελεύθερο απὸ αντικείμενα στα οποία θα μπορούσατα να τραυματιστείτε. Η αταξία στην περιοχή εργασίας μπορεί να προκαλέσει ατυχήματα.
c) Μην αφήνετε άλλα πρόσωπα να ακουμπήσουν τη συσκευή ή την μπαλαντέζα.
o d) Μο- κατά την εργασία καθοδηγήστε το καλώδιο τροφοδοσίας, την μπαλαντέζα και τον εὐκαμπτο σωλήνα αναρρόφησης μακριά και πίσω από τη συ σκευή. Μειώνεται έτσι ο κίνδυνος να σκοντάψετε κατά την εργασία.
e) Μαζεύετε πάντα μετά την εργασία το καλώδιο τροφοδοσίας, την μπαλαντέζα και τον εύκαμπτο σωλήνα αναρρόφησης. Μειώνεται έτσι ο κίνδυνος να σκοντάψετε και να πέσετε.
f) Μη μεταφέρετε τη συσκευή με γερανό.
g) Θα πρέπει να έχετε μάθει στα παιδιά, ότι δεν επιτρέπεται να παιζουν με τη συσκευή.
h) Η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων παιδιών) με περιορισμένες φυσικές, αισθητικές ή πνευματικές ικανότητες ή με έλλειψη πείρας και/ἡ γνώσης, εκτός εάν επιβλέπονται από ένα άτομο υπεύθυνο για την ασφάλειὰ τους ή έχου κολάβει από αυτό το άτομο οδηγίες σχετικά με της χρήση της συσκευής.
5.2.4 Επιμελής χειρισμός και χρήση της συσκευής
a) Ποτέ μην αφήνετε το εργαλείο χωρίς επίβλεψη.

b) Πρέπει να προστατεύετε τη συσκευή από γετό.

c) Στις ηλεκτρικές σκούπες κατηγορίας Μ πρέ να λαμβάνετε υπόψη ότι πρέπει να κλείνε εξάρτημα εισαγωγής με τη μούφα κατά τη φορά ή όταν δεν χρησιμοποιείτε τη συσκε

d) Ελέγξτε τη σωστή έδραση του φίλτρου. Βα θείτε ότι δεν έχει υποστεί ζημιά το φίλτρ

e) Μην περνάτε τη σκούπα πάνω από το κο τροφοδοσίας.

f) Πρέπει να καθαρίζετε τακτικά με μια βούρ τη διάταξη περιορισμού στάθμης νερού σύμ με τις οδηγίες και να την ελέγχετε για ζημιάς.

g) Φορτίζετε τις μπαταρίες μόνο με φορτιστές προτείνονται από τον κατασκευαστή. Υπάρχ δυνος πυρκαγιάς σε φορτιστές που είναι κατάλλη για ένα συγκεκριμένο είδος μπαταριών, όταν χρησ μοποιούνται με άλλες μπαταρίες.

h) Κρατήστε τις μπαταρίες που δε χρησιμοποια μακριά από συνδετήρες, κέρματα, κλειδιά, φιά, βίδες και άλλα μεταλλικά μικροαντικεί που θα μπορούσαν να προκαλέσουν γεφύρ των επαφών. Ένα βραχυκύκλωμα μεταξύ των ει φών της μπαταρίας μπορεί να έχει ως συνέπεια εγκαύματα ή πυρκαγιά.

i) Σε περίπτωση λανθασμένης χρήσης μπορούν διαρρεύσουν υγρά από την μπαταρία. Αποσ γετε κάθε είδους επαφή. Σε περίπτωση α σιας επαφής, ξεπλύνετε με νερό. Εάν τα έρθουν σε επαφή με τα μάτια σας, επισκ επιπρόσθετα ένα γιατρό. Τα υγρά της μπατα ενδέχεται να προκαλέσουν ερεθισμούς ή εγκαύμαστο δέρμα.

j) Κρατήστε τις επαναφορτιζόμενες μπαταρίες κριά από υψηλές θερμοκρασίες και φωτιά. χει κίνδυνος έκρηξης.

k) Δεν επιτρέπεται να αποσυναρμολογείτε, να μπιέζετε, να θερμαίνετε πάνω από τους 8 να καίτε τις επαναφορτιζόμενες μπαταρίες. φορετικά υπάρχει κίνδυνος πυρκαγιάς, εκρήξεων κ χημικών εγκαυμάτων.

1) Αποφύγετε την εισχώρηση υγρασίας.Εάν εισχω ρήσει υγρασία μπορεί να προκαλέσει βραχυκύκλωμ κ αιν α ε πι φ έ ρει ε γ κ α ὁ μ α τα ἡ φ ω τι ἀ .

m) Μη χρησιμοποιείτε άλλες, εκτός από τις κάθε φορά εγκεκριμένες από τη Hilti για τη συσκευή σας επαναφορτιζόμενες μπαταρίες. Σε περίπτ χρήσης άλλων επαναφορτιζόμενων μπαταριών ή χρσης των επαναφορτιζόμενων μπαταριών για άλλου σκοπούς υπάρχει κίνδυνος πυρκαγιάς και εκρήξεω

n) Προσέξτε τις ειδικές οδηγίες για τη μεταφ την αποθήκευση και τη λειτουργία των επ φορτιζόμενων μπαταριών LI-Ion.

ο) Αποφύγετε το βραχυκύκλωμα στις επαναφορ ζόμενες μπαταρίες.Ελέγχετε πριν από την τοπο- θέτηση των επαναφορτιζόμενων μπαταριών στη συ σκευή, ότι δεν υπάρχουν ξένα σώματα στις επαφ της επαναφορτιζόμενης μπαταρίας και στις επα- φές στη συσκευή. Εάν βραχυκυκλώσετε τις επαφέ υπάρχει κίνδυνος πυρκαγιάς, έκρηξης και χημικών εγκαυμάτων.

παρ) Οι επαναφορτιζόμενες μπαταρίες (για παράδειγμα μπαταρίες με ρωγμές, σπασμένα πει τμήματα, λυγιμένες και/ή στραβωμένες επαφές) τε τόδεν επιτρέπεται ούτε να φορτίζονται ούτε να μετχεησιμοποιούνται. υή.

βοδε2.5 Μηχανικά μέρη οΑκολουθήστε τις υποδείξεις για τη φροντίδα και τι λώδετήρηση.

τοφ5.2.6 Ηλεκτρικά μέρη

φωνα ενδείξ

a) Τοποθετήστε το φις σε κατάλληλη, γειωμένη πρίζα, που έχει εγκατασταθεί με ασφάλεια και καλύπτει όλες τις τοπικές διατάξεις.

πης) Εάν έχετε αμφιβολία εάν είναι καλά γειωμένη η καρ- πρίζα, αναθέστε σε κάποιον εξειδικευμένο ηλε- μενα, κτρολόγο να την ελέγξει.

ωση Ελέγχετε τακτικά το καλώδιο σύνδεσης της συ- σκευής και, σε περίπτωση ζημιάς, αναθέστε την αντικατάστασή του στο σέρβις της Hilti. Ελέγχετ τακτικά την μπαλαντέζα και αντικαταστήστε την να εάν έχει υποστεί ζημιά.

Εξυμέν Ελέγχετε τη σωστή κατάσταση του εργαλείου κα κουτων αξεσουάρ. Μη χρησιμοποιείτε το εργαλείο υγρά και τα αξεσουάρ όταν υπάρχουν ζημιές, όταν το εφθείτε σύστημα δεν είναι πλήρες ή όταν δεν μπορείτε φίας χρησιμοποιήσετε τα χειριστήρια.

αe) Εάν κατά την εργασία υποστεί ζημιά το καλώδια τροφοδοσίας ή η μπαλαντέζα, δεν επιτρέπεται να ακουμπήσετε το καλώδιο. Αποσυνδέστε το φίς από την πρίζα. Εάν τα καλώδια σύνδεσης και προέκτασης έχουν υποστεί ζημιά αποτελούν κίνδυνο για ηλεκτροπληξία.

^10 Σ Τθ καλώδιο σύνδεσης στο ηλεκτρικό δίκτυο επι- Δια-τρέπεται να αντικαθίσταται μόνο με καλώδιο τοι αὶ τύπου που ορίζεται στις οδηγίες χρήσης.

g) Σε διακοπή ρεύματος: Απενεργοποιήστε το εργαλείο και αποσυνδέστε το φις από την πρίζα. Θα πρέπει να αποφεύγετε τη χρήση μπαλαντέζασε πολύπριζο και ταυτόχρονη λειτουργία πολλών άλλων συσκευών.

i) Χρησιμοποιείτε την πρίζα της συσκευής μόνο για ωση τους σκοπούς που καθορίζονται στις οδηγίες ή- χρήσης.

§ j) Μην ψεκάζετε ποτέ το επάνω τμήμα της σκού- ν. πας με νερό: Κίνδυνος για πρόσωπα και για τι ορά, συσκευή.

ανα- Οι σύνδεσμοι καλωδίων τροφοδοσίας, προέκτα- ης ή σύνδεσης σε συσκευές πρέπει να είναι προστατευμένοι από ψεκασμό νερού. Ι) Αποσυνδέετε τα καλώδια σύνδεσης στο ηλεκτρικό δίκτυο μόνο από το φις (όχι τραβώντ το ίδιο το καλώδιο σύνδεσης).

S m) Ποτέ μη μετακινείτε τη σκούπα σε άλλο σημείο τραβώντας τη από το καλώδιο τροφοδοσίας.

n) Ποτέ μη χρησιμοποιείτε το εργαλείο όταν λερωμένο ή βρεγμένο. Η σκόνη, ιδίως αγών υλικών, ή η υγρασία που πιθανόν να υπό επιφάνεια της συσκευής ενδέχεται να οδηγ υπό δυσμενείς συνθήκες σε ηλεκτροπληξία. αυτόν το λόγο αναθέτετε στο σέρβις της ελέγχει τακτικά τα λερωμένα εργαλεία, ιδίο κόβετε συχνά αγώγιμα υλικά.

o) Βεβαιωθείτε ότι το καλώδιο δεν βρίσκεται σε σημεία με νερά.

p) Μη χρησιμοποιείτε την πρίζα ή τα αξεσουό βρεγμένα χέρια.

5.2.7 Υλικό αναρρόφησης

a) Δεν επιτρέπεται η αναρρόφηση επιβλαβούς την υγεία, εύφλεκτης και/ή εκρηκτικής σκό (σκόνη μαγνησίου-αλουμινίου, αμίαντος κτλ.).

b) Η συσκευή της κατηγορίας σκόνης Μ είναι κατάλληλη για την αναρρόφηση/απορρόφηση στεγνής, μη εὐφλεκτης σκόνης, ροκανιδιών ξύλων, ορυκτής σκόνης με περιεκτικότητα χαλαζία και

είναι επικίνδυνης σκόνης με οριακές τιμές έκθεσης γιμων ≥0,1mg/m³. Ανάλογα με την επικινδυνότητα της κρχει σεώμης που πρόκειται να αναρροφήσετε, πρέπει ήσουνα εφοδιάζετε με κατάλληλα φίλτρα τη συσκευή Γάχ Δεν επιτρέπεται η αναρρόφηση εύφλεκτων, Hilti εφηκτικών, επιθετικών υγρών (ψυκτικά υγρά ρς εφολι λιπαντικά, βενζίνη, διαλυτικά, οξέα (pH< 5), αλκαλικά διαλύματα (pH>12,5) κτλ.) μέφοΑπενεργοποιείτε αμέσως τη συσκευή, σε περίπτωση εξόδου αφρού ή υγρών.

κρε) μαποφεύγετε την επαφή με βάσεις και οξέα. Σε περίπτωση ακούσιας επαφής, ξεπλύνετε με νερό. Εάν τα υγρά έρθουν σε επαφή με τα μάτια ζεπλύντε τα με πολύ νερό και επισκεφθείτε επι πρόσθετα ένα γιατρό.

f) Κατά την αναρρόφηση υλικών με μέγιστη θερμοκρασία έως 60°C, φοράτε προστατευτικά γάντια.

g) Μην αναρροφάτε αντικείμενα που μπορεί να προ καλέσουν τραυματισμούς μέσα από το σάκο συλ για λογής σκόνης (για παράδειγμα μυτερά ή αιχμηρά ης αντικείμενα)

5.2.8 Θερμοκρασία

Δεν επιτρέπεται η αναρρόφηση καυτών υλικών με θερμοκρασία >60°C (αναμμένα τσιγάρα, καυτή στάχτη κτλ.)

el

6 Θέση σε λειτουργία

6.1 Αναρρόφηση

ΠΡΟΣΟΧΗ

Η τάση τροφοδοσίας πρέπει να συμφωνεί με χεία που υπάρχουν στην πινακίδα τύπου. Το δεν επιτρέπεται να είναι συνδεδεμένο στο ηλι δικτυο.

ΚΙΝΔΥΝΟΣ

Συνδέετε τη συσκευή μόνο σε κατάλληλα γειωμένη τροφοδοσία ρεύματος.

ΠΡΟΣΟΧΗ

Φροντίστε ώστε η ηλεκτρική σκούπα να έχει πάσα στιγμή καλή ευστάθεια χρησιμοποιώντας φρένα.

ΠΡΟΣΟΧΗ

Κατά την τοποθέτηση του επάνω τμήματος τι πας προσέχετε ώστε να μην παγιδευτούν τα σας και να μην υποστεί ζημιά το καλώδιο τ σίας.

6.1.1 Πρώτη θέση σε λειτουργία

1. Αφαιρέστε τη συσκευή από τη συσκευασία και συνδέστε τον εὐκαμπτο σωλήνα αναρρόφησης στο ρακόρ εὐκαμπτου σωλήνα. ΥΠΟΔΕΙΞΗ Για την αναρρόφηση σκόνης με οριακές τιμές έκθεσης ≧ 0,1mg/m³ χρησιμοποιήστε τον τύπο κατηγορίας Μ. Τοποθετήστε στο δοχείο τον σάκο τα συλλογής σκόνης (πλαστικό) για ορυκτή σκόνη ή τον εργαλχείοτινο σάκο συλλογής σκόνης για ροκανίδια ξύλων κτρικόύμφωνα με τις οδηγίες.

ΥΠΟΔΕΙΞΗ Για την αναρρόφηση ακίνδυνης σκόνης: Τοποθετήστε πλαστικό σάκο συλλογής σκόνης σύμφωνα με τις οδηγίες (οδηγίες τυπωμένες) στο δοχείο.

6.1.1.1 Τοποθέτηση χάρτινου σάκου συλλογής σκόνης για αναρρόφηση ροκανιδιών ξύλων 2

ανά 1. Ανοίξτε τους δύο συνδετήρες ασφάλισης. 2. Ανασηκώστε το επάνω μέρος της συσκευής από το δοχείο ακαθαρσιών. 3. Εισαγάγετε την χαρτονένια πατούρα του χάρτινου σάκου συλλογής σκόνης στον πλαστικό προσαρμο- ς σκοθύ- γέα.

рофобо-

1. Κουμπώστε τον πλαστικό προσαρμογέα με τον χάφ τινο σάκο συλλογής σκόνης στην προβλεπόμενη υποδοχή στο δοχείο.
2. Τοποθετήστε το επάνω τμήμα στο δοχείο ακαθαρ σιών.
3. Κλείστε τους δύο συνδετήρες ασφάλισης.
4. Βεβαιωθείτε ότι έχει τοποθετηθεί σωστά και έχει κουμπώσει το επάνω τμήμα της σκούπας.
5. Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης στη συσκευή.

6.1.1.2 Τοποθέτηση πλαστικού σάκου συλλογής σκόνης

1. Ανοίξτε τους δύο συνδετήρες ασφάλισης.
2. Ανασηκώστε το επάνω μέρος της συσκευής από το δοχείο ακαθαρσιών.
3. Στερεώστεένανκαινούργιοπλασ γήςσκόνης (οδηγίεςτυπωμένε θαρσιών.
4. Τοποθετήστε το επάνω τμήμα στο δοχείο ακαθαρσιών.
5. Κλείστε τους δύο συνδετήρες ασφάλισης.

6.2 Φόρτιση μπαταριών

6.2.1 Σχολαστικός χειρισμός επαναφορτιζόμενων μπαταριών

ΠΡΟΣΟΧΗ

Η συσκευή είναι σχεδιασμένη για τις αναφερόμενες ε ναφορτιζόμενες μπαταρίες της Hilti. Δεν επιτρέπεται φόρτιση άλλων επαναφορτιζόμενων μπαταριών. Διαφορετικά μπορεί να προκληθούν σωματικές βλάβες, φωτιά, πυρκαγιά και καταστροφή των επαναφορτιζόμενω μπαταριών και της συσκευής. Από μπαταρίες που έχο υποστεί ζημιά ενδέχεται να εκρεύσει καυστικό υγρό. Αποφύγετε την επαφή με αυτό το υγρό.

ΥΠΟΔΕΙΞΗ

Πριν από την τοποθέτηση της μπαταρίας στον φορτ βεβαιωθείτε ότι είναι καθαρές οι επαφές και δεν έχο λιπαρές ουσίες.

Αποθηκεύετε τις επαναφορτιζόμενες μπαταρίες κατά π δυνατό σε δροσερό και στεγνό χώρο. Ποτέ μην αποθηκεύετε τις επαναφορτιζόμενες μπαταρίες στον ήλιο, επάνω σε καλοριφέρ ή πίσω από παράθυρα. Όταν πο ρέλθει η διάρκεια ζωής τους πρέπει να διαθέσετε τις μπαταρίες στα απορρίμματα με τρόπο φιλικό προς το περιβάλλον και με ασφάλεια.

6.2.2 Φόρτιση μπαταρίας

ΚΙΝΔΥΝΟΣ

Χρησιμοποιείτε μόνο τις προβλεπόμενες για τη σκευή σας επαναφορτιζόμενες μπαταρίες της

ΚΙΝΔΥΝΟΣ

Φορτίζετε τις επαναφορτιζόμενες μπαταρίες μόνο στη συσκευή ή σε φορτιστές της Hilti.

6.2.2.1 Πρώτη φόρτιση καινούργιων επαναφορτιζόμενων μπαταριών

Φορτίζετε τις επαναφορτιζόμενες μπαταρίες τελείως πριν από την πρώτη θέση σε λειτουργία.

6.2.2.2 Φόρτιση μεταχειρισμένων επαναφορτιζόμενων μπαταριών

KINDYNOΣ

Φορτίζετε τις επαναφορτιζόμενες μπαταρίες μόνο στη συσκευή ή σε φορτιστές της Hilti.

Βεβαιωθείτε ότι οι εξωτερικές επιφάνειες της επανα- φορτισμενής μπαταρίας είναι καθαρές και στεγνές πριν στοποδετηθετεχτήν βπαταρία στον φορτιστή.

6.2.2.3 Επαναληπτική φόρτιση επαναφορτιζόμενων μπαταριών Li-Ion

ΠΡΟΣΟΧΗ

Βεβαιωθείτε ότι οι εξωτερικές επιφάνειες της επανα- φορτιζόμενης μπαταρίας είναι καθαρές και στεγνές πριν την τοποθετήσετε στο φορτιστή.

Οι επαναφορτιζόμενες μπαταρίες Li-Ion είναι ανά πάσα στιγμή έτοιμες για χρήση, ακόμη κι όταν είναι μερικώς φορτισμένες. Η πρόοδος φόρτισης εμφανίζεται με τα LED.

6.2.3 Τοποθέτηση μπαταρίας

ΚΙΝΔΥΝΟΣ

Χρησιμοποιείτε μόνο τις προβλεπόμενες για τη συ- σκευή σας επαναφορτιζόμενες μπαταρίες της Hilti.

1. Ανοίξτε το καπάκι της μπαταρίας.
   2, Εισάγετε συρταρωτά την μπαταρία από πίσω στη ν συσκευή μέχρι να κουμπώσει με διπλό κλικ στον αναστολέα.
2. ΠΡΟΣΟΧΗ Μια επαναφορτιζόμενη μπαταρία που o έχει πέσει κάτω μπορείνα θέσει σε κίνδυνο εσάς και ἀλλους. Ελέγξτε πριν από την έναρξη της εργασίας εάν
3. έχουν τοποθετηθεί καλά οι επαναφορτιζόμενες μπαταρίες στη συσκευή.

6.2.4 Αφαίρεση επαναφορτιζόμενης μπαταρίας

1. Ανοίξτε το καπάκι της μπαταρίας.
2. Πιέστε το ένα ή και τα δύο κουμπιά απασφάλισης.
3. Αφαιρέστε την επαναφορτιζόμενη μπαταρία από τη συσκευή, τραβώντας την προς τα πίσω.

6.2.5 Μεταφορά και αποθήκευση επαναφορτιζόμενων μπαταριών

Όταν αφαιρείτε από τη συσκευή μια επαναφορτιζόμενη μωταρία για μεταφορά ή αποθήκευση, βεβαιωθείτε ότι Hilti.

δεν θα βραχυκυκλώσουν οι επαφές της επαναφορτιζό νης μπαταρίας. Απομακρύνετε τα ελεύθερα μεταλλικό εξαρτήματα, όπως π.χ. βίδες, καρφιά, συνδετήρες, απ συνδεδεμένες μύτες κατσαβιδιών, σύρματα ή ρινίσματα απότοβαλιτσάκι, τηνεργαλειοθήκηήτοδοχράς ή/και αποτρέψτε την επαφή αυτών των αντικειμέ με τις επαναφορτιζόμενες μπαταρίες.

Κατά την αποστολή επαναφορτιζόμενων μπαταριών (αδικώς, σιδηροδρομικώς, θαλασσίως ή αεροπορικώς) ακολουθήστε τους εθνικούς και διεθνείς κανονισμούς μεταφοράς.

6.3 Αναρρόφηση στη λειτουργία με μπαταρίες (μετά τη φόρτιση)

Τοποθετήστε μία ή δύο εγκεκριμένες επαναφορτιζόμε μπαταρίες όπως προαναφέρεται.

ΥΠΟΔΕΙΞΗ

Βεβαιωθείτε ότι οι μπαταρίες είναι φορτισμένες.

με6.4 Μεταφορά

KINDYNOΣ

Ο- Στις ηλεκτρικές σκούπες κατηγορίας Μ πρέπει να λαμβάνετε υπόψη ότι πρέπει να κλείνετε το εξάρτη εἰσμεταφο- εἰσαγωγής με τη μούφα κατά τη μεταφορά ή όται νών χρησιμοποιείτε τη συσκευή.

Δεν επιτρέπεται να μεταφέρετε ολόκληρη τη συσκευή. Αδειάστε τη συσκευή πριν από τη μεταφορά της σε άλλο σεημείο.

Μετά την αναρρόφηση νερού μην αναποδογυρίζετε και μη μεταφέρετε τη συσκευή ξαπλωτή.

Για τη μεταφορά, μπορείτε να ενώσετε τα δύο άκρα του εύκαμπτου σωλήνα με τη βοήθεια του κωνικού αντάπτορα.

7Χειρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Στις ηλεκτρικές σκούπες κατηγορίας Μ πρέπει να προσέχετε τα εξής: Πριν απομακρύνετε τη συσκευή από ένα χώρο που είναι επιβαρυμέν επικίνδυνες ουσίες, αναρροφήστε τη σκόνη από την εξωτερική επιφάνεια της συσκευής, σκουπ τη ή συσκευάστε με στεγανό τρόπο τη συσκ Όλα τα μέρη της συσκευής πρέπει να θεωρο ως μολυσμένα, όταν απομακρύνονται από την επικίνδυνη περιοχή και πρέπει να λαμβάνονται κατάλληλα μέτρα για την αποφυγή διανομής τη σκόνης.

ΠΡΟΣΟΧΗ

Στις ηλεκτρικές σκούπες κατηγορίας Μ πρέπει να προσέχετε τα εξής: ΠΡΟΣΟΧΗ: Χρησιμοποιείτε πάντα τάλληλο σάκο συλλογής σκόνης. Η συσκευή ο περιέχει σκόνη επιβλαβή για την υγεία. Το και η συντήρηση, συμπεριλαμβανομένης της ατ ριψης των σάκων συλλογής σκόνης, επιτρέπεται να πραγματοποιείται μόνο από ειδικούς, που φορο τάλληλο εξοπλισμό προστασίας (μάσκα προστασ αναπνοής Ρ2 ή υψηλότερης κατηγορίας και ρ μίας χρήσεως). Να μην χρησιμοποιείται χωρίς ρες σύστημα φιλτραρίσματος.

ΠΡΟΣΟΧΗ

Φροντίστε ώστε η ηλεκτρική σκούπα να έχει πάσα στιγμή καλή ευστάθεια χρησιμοποιώντας φρένα.

7.1 Λειτουργία με ρεύμα

1. Συνδέστε το φις στην πρίζα.
2. Περιστρέψτε το διακόπτη της συσκευής στη θέση "ΟΝ".

7.2 Λειτουργία με επαναφορτιζόμενη μπαταρία

ΥΠΟΔΕΙΞΗ

Η συσκευή λειτουργεί και με μία αλλά και με δύο επαναφορτιζόμενες μπαταρίες 36V. Με τη μία επαναφορτιζόμενη μπαταρία είναι διαθέσιμος μόνο ο μισός χρόνος λειτουργίας. υή.

ΥΓΟΔΕΙΞΗ

Στη λειτουργία με μπαταρίες δεν μπορεί να χρησιμοποι- ηθεί η πρίζα συσκευών.

1. Τοποθετήστε τουλάχιστον μία επαναφορτιζόμενη μπαταρία Hilti 36V 6.0Ah Li-Ion σε μια υποδοχή μπαταρίας.
2. Περιστρέψτε το διακόπτη της συσκευής στη θέση "ON".
   H κατάσταση φόρτισης εμφανίζεται κατά τη λει- τουργία με την ένδειξη με LED στη συσκευή.

υν7.3 Κα Ρύθμιση διαμέτρου εύκαμπτου σωλήνα ίας (VC 20-UM-Y/ VC 40-UM-Y)

οὐχα τη σωστή ρύθμιση του ορίου ἡχου προειδοποίησης ταησπλέπουργίας Μ επιλέξτε τη διάμετρο του εὐκαμπτου σωλήνα ανάλογα με τον εὐκαμπτο σωλήνα που χρησιμοποιείτε με τη συσκευή.

ανά 7.4 Λειτουργία με χρήση της πρίζας συσκευών τα (μόνο στη λειτουργία με ρεύμα)

KINDYNOΣ

Η πρίζα προορίζεται μόνο για την απευθείας σύνδεση ηλεκτρικών εργαλείων στην ηλεκτρική σκούπα.

ΥΠΟΔΕΙΞΗ

Βεβαιωθείτε πριν από την τοποθέτηση του φις στην ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο.

ΥΠΟΔΕΙΞΗ

Στα ηλεκτρικά εργαλεία που είναι συνδεδεμένα στην πρίζα της συσκευής πρέπει να προσέχετε τις οδηγίες χρήσης τους και τις υποδείξεις για την ασφάλεια ποι περιέχονταισεαυτές.

ΥΠΟΔΕΙΞΗ

Ελέγξτε εάν η μέγιστη κατανάλωση ισχύος του ηλεκτ κού εργαλείου που πρόκειται να συνδέσετε βρίσκεται κάτω από την επιτρεπόμενη μέγιστη ισχύ της πρίζας συσκευής (πίνακας "Τεχνικά χαρακτηριστικά" και ετικά επάνω στην πρίζα της συσκευής).

1. Συνδέστε το φις της συσκευής στην πρίζα.
2. Περιστρέψτε το διακόπτη της συσκευής στη θέση "AUTO".
3. Θ έ σ τ ε σ ε λ ε ι τ ο ρ γ ί α τ ο σκούπα ενεργοποιείται αυτόματα.
   ΥΠΟΔΕΙΞΗ Μετά την απενεργοποίηση του ηλεκ κού εργαλείου, η συσκευή συνεχίζει να λειτουργε για λίγο ώστε να αναρροφηθεί η σκόνη που υπό ακόμη στον εύκαμπτο σωλήνα.

7.5 Αναρρόφηση στεγνής σκόνης

ΥΠΟΔΕΙΞΗ

Πριν από την αναρρόφηση στεγνής σκόνης και ιδίως κτής σκόνης πρέπει να βεβαιώνεστε πάντα ότι υπάργ σωστός σάκος στο δοχείο (αξεσουάρ Hilti). Μπορείτε να διαθέσετε το υλικό που αναρροφήσατε στα απορ ματα με ευκολία και καθαριότητα.

ΠΡΟΣΟΧΗ

Το υλικό που έχει απορροφηθεί πρέπει να δ στα απορρίμματα σύμφωνα με τις νομικές δια

ΠΡΟΣΟΧΗ

Ποτέ μη χρησιμοποιείτε τη σκούπα χωρίς στο φίλτρου.

ΠΡΟΣΟΧΗ

Κατά την τοποθέτηση του επάνω τμήματος τι πας προσέχετε ώστε να μην παγιδευτούν τα σας και να μην υποστεί ζημιά το καλώδιο τ σίας.

7.5.1 Αυτόματος καθαρισμός στοιχείου φίλτρου

ΥΠΟΔΕΙΞΗ

Για να καθαρίσετε το στοιχείο του φίλτρου, μην το χτυπάτε σε σκληρά αντικείμενα και μη χρησιμοποιείτε σκληρά ή αιχμηρά αντικείμενα. Με αυτόν τον τρόπο μειώνεται η διάρκεια ζωής του στοιχείου του φίλτρου

ΥΠΟΔΕΙΞΗ

Δεν επιτρέπεται ο καθαρισμός του στοιχείου του φίλτρου με καθαριστικό πεπιεσμένου αέρα. Μπορεί να σκιστεί το υλικό του φίλτρου.

ΥΠΟΔΕΙΞΗ

τρίξα στοιχείο του φίλτρου είναι αναλώσιμο. Θα πρέπει να αντικαθίσταται τουλάχιστον κάθε έξι μήνες, συχνότερα όμως σε περίπτωση εντατικής χρήσης της συσκευής.

ΥΠΟΔΕΙΞΗ

Ο καθαρισμός του στοιχείου του φίλτρου λειτουργεί μόνο με συνδεδεμένο εύκαμπτο σωλήνα αναρρόφησης.

Η συσκευή διαθέτει αυτόματο καθαρισμό φίλτρου, για να απαλλάσσεται το στοιχείο του φίλτρου από την προφισκολλούμενη σκόνη. Ο καθαρισμός φίλτρου απενεργοποιείται πατώντας το πλήκτρο (16) OFF και ενεργοποιείτηξαι πατώντας ξανά το ΟΝ. Η κατάσταση εμφανίζεται ταπό την "Ενδειξη κατάστασης αυτόματου καθαρισμού φίλτρου": Λυχνία αναμμένη = καθαρισμός φίλτρο ενεργοποιημένος. Λυχνία σβηστή = καθαρισμός φίλτρο απενεργοποιημένος. Σε κάθε εκκίνηση της συσκευής, ο καθαρισμός φίλτρου τίθεται αυτόματα στο ΟΝ.

Το στοιχείο του φίλτρου καθαρίζεται αυτόματα με μία υπεή κέρφ (πολμέκός θόρυβος). ε i o . H

7.5.2 Αντικατάσταση χάρτινου σάκου συλλογής σκόνης 2

κρκΙΝΔΥΝΟΣ

Βεβαιωθείτε ότι ο σάκος δεν έχει τρυπήσει από σ κείμενα, στα οποία μπορεί να τραυματιστείτε.

ΠΡΟΣΟΧΗ

Τρ. υλικό που έχει απορροφηθεί πρέπει να διατίθει στα απορρίμματα σύμφωνα με τις νομικές διατάξεις. Εται Απορριμδάστα το υπο επά την ποίζα

1. Αποσυνδέστε το φις από την πρίζα.
2. Ανοίξτε τους δύο συνδετήρες ασφάλισης.
3. Ανασηκώστε το επάνω μέρος της συσκευής από το δοχείο ακαθαρσιών.
4. Στον χάρτινο σάκο συλλογής σκόνης, αποσυνδέστε ατίθεται τη μούφα του σάκου με φίλτρο προσεκτικά από τον αξεις προσαρμογέα.
5. Κλείστε τη μούφα του σάκου με φίλτρο με το σύρτη.
6. Θο Καθαρίστε το δοχείο ακαθαρσιών με πανί.
7. Στερεώστε έναν καινούργιο σάκο συλλογής σκόνης στοδοχείο ακαθαρσιών.
8. Τοποθετήστε το επάνω τμήμα στο δοχείο ακαθαρ-
   σκθύμν.
   Χερίκλείστε τους δύο συνδετήρες ασφάλισης.
   офобо-

7.5.3 Αντικατάσταση πλαστικού σάκου συλλογής σκόνης 4

ΚΙΝΔΥΝΟΣ

Βεβαιωθείτε ότι ο σάκος δεν έχει τρυπήσει από σ κείμενα, στα οποία μπορεί να τραυματιστείτε.

ΠΡΟΣΟΧΗ

Το υλικό που έχει απορροφηθεί πρέπει να διατίθει στα απορρίμματα σύμφωνα με τις νομικές διατάξεις.

1. Αποσυνδέστε το φις από την πρίζα.
2. Ανοίξτε τους δύο συνδετήρες ασφάλισης.
3. Ανασηκώστε το επάνω μέρος της συσκευής από τ δοχείο ακαθαρσιών.
4. Κλείστε τον πλαστικό σάκο συλλογής σκόνης με δεματικό καλωδίων κάτω από τις οπές.
5. Αφαιρέστε τον πλαστικό σάκο συλλογής σκόνης.
6. Καθαρίστε το δοχείο ακαθαρσιών με πανί.
7. Στερεώστεένανκαινούργιοπλασγήςσκόνης(οδηγίεςτυπωμένεθαρσιών.
8. Τοποθετήστε το επάνω τμήμα στο δοχείο ακαθαρσιών.
9. Κλείστε τους δύο συνδετήρες ασφάλισης.

7.6 Hxητικό σήμα (VC 20-UM-Y/ VC 40-UM-Y)

Σε περίπτωση που μειωθεί η ταχύτητα του αέρα στον καμπτο σωλήνα αναρρόφησης κάτω από τα 20 m/s, ακούγεται για λόγους ασφαλείας ένα ηχητικό σήμα προειδοποίησης. Για τις αιτίες, βλέπε κεφάλαιο Εντοπισμός προβλημάτων.

7.7 Αναρρόφηση υγρών

ΚΙΝΔΥΝΟΣ

Μην αναρροφάτε είδη σκόνης που είναι επιβλαβή γιο υγεία.

ΚΙΝΔΥΝΟΣ

Στις εργασίες συντήρησης πρέπει να έχει απο θεί το φις από την πρίζα και να έχουν αφ επαναφορτιζόμενες μπαταρίες από τη συσκευή.

ΠΡΟΣΟΧΗ

Ποτέ μη χρησιμοποιείτε τη σκούπα χωρίς στο φίλτρου.

7.7.1 Πριν από την αναρρόφηση υγρών

1. Αφαιρέστε το σάκο συλλογής σκόνης από το δοχε ακαθαρσιών.
2. Ελέγξτε τα ηλεκτρόδια της επιτήρησης στάθμης πλήρωσης (δύο μεταλλικές ροδέλες στην κάτω πλευρά του επάνω τμήματος της σκούπας) για τυχόν ακαθαρσίες και καθαρίστε τις με μια βούρτσα.

7.7.2 Κατά την αναρρόφηση υγρών

Χρησιμοποιείτε, εὰν είναι δυνατό, ξεχωριστό στοιχείο φίλτρου για την υγρή εφαρμογή.

ΥΠΟΔΕΙΞΗ

Χρησιμοποιήστε, κατά το δυνατόν, το στοιχείο φίλτρου Hilti PTFE.

Σε περίπτωση δημιουργίας αφρού, σταματήστε αμέσως την εργασία και αδειάστε το δοχείο.

Όταν η στάθμη των υγρών φτάσει στο μέγιστο επίπεδ η συσκευή τίθεται αυτόματα εκτός λειτουργίας.

7.7.3 Μετά από την αναρρόφηση υγρών

1. Ανοίξτε τους δύο συνδετήρες ασφάλισης.
2. Ανασηκώστε το επάνω μέρος της συσκευής από το δοχείο ακαθαρσιών.
3. Αδειάστε το δοχείο και καθαρίστε το δοχείο με λάστιχο νερού και τα ηλεκτρόδια με μια βούρτσα.

7.8 Μετά την εργασία κοσακο συλλο

1) Θέστε δεκτός λειτουργίας. το ηλεκτρικό εργαλείο.
2. Περιστρέψτε το διακόπτη της συσκευής στη θέση "OFF".
3. Αποσυνδέστε το φις από την πρίζα.
4. Τυλίξτε το καλώδιο τροφοδοσίας στο μηχανισμό τύλιξης καλωδίου.
5. Τυλίξτε τον εὐκαμπτο σωλήνα αναρρόφησης γύρω από τη συσκευή και στερεώστε το άκρο στο στή- εὐ- ριγμα του εὐκαμπτου σωλήνα.
6. Αποθηκεύστε τη συσκευή σε ένα στεγνό χώρο, προστατευμένο από αναρμόδια χρήση.

7.9 Άδειασμα δοχείου ακαθαρσιών

ΠΡΟΣΟΧΗ

Πριν το άδειασμα του υλικού, αφαιρέστε όλα τα εξαρτήματα που είναι στερεωμένα στην κεφαλή αναρροφησης (π.χ. βαλιτσάκι Hilti) από την πλάκα ποσαρμογής.

7.9.1 Άδειασμα δοχείου ακαθαρσιών με στεγνή συνόε- σκόνη οι

7.9.1.1 Πριν αδειάσετε το δοχείο ακαθαρσιών πρέπει να προβείτε στις εξής ενέργειες:

1. Αποσυνδέστε το φις από την πρίζα.
2. Ανασηκώστε το επάνω τμήμα της συσκευής από το δοχείο ακαθαρσιών και ακουμπήστε το επάνω σε μια επίπεδη επιφάνεια.

7.9.1.2 Αφού αδειάσετε το δοχείο ακαθαρσιών πρέπει να προβείτε στις εξής ενέργειες:

ΠΡΟΣΟΧΗ

Κατά την τοποθέτηση του επάνω τμήματος της σκι πας προσέχετε ώστε να μην παγιδευτούν τα χέρια σας και να μην υποστεί ζημιά το καλώδιο τροφοδ σίας.

Τοποθετήστε το επάνω τμήμα της σκούπας επάνω στο δοχείο ακαθαρσιών και κλείστε τους δύο συνδετήρες ασφάλισης.

7.9.2 Άδειασμα δοχείου ακαθαρσιών χωρίς σάκο συλλογής σκόνης (σε υγρά)

ΥΠΟΔΕΙΞΗ

Το υλικό που έχει απορροφηθεί πρέπει να διατίθεται στα απορρίμματα σύμφωνα με τις νομικές διατάξεις.

1. Αδειάστε το δοχείο ακαθαρσιών ανατρέποντάς το από τις προβλεπόμενες υποδοχές.
2. Καθαρίστε το χείλος του δοχείο ακαθαρσιών με βρεγμένο πανί.

7.10 Λειτουργία ως φορτιστής

'Ενδειξη κατάστασης φορτιστή συνοπτικά

.	Μόνιμα αναμμένη Η συσκευή είναι συνδεδεμένη στο ρεύμα και έτοιμη για λειτουργία.
	Αναβοσβήνει Η επαναφορτιζόμενη μπαταρία είναι πολύ κρύα ή πολύ ζεστή, δεν πραγμα- τοποιείται φόρτιση. Μόλις η μπαταρία φτάσει στην απαιτούμενη θερμοκρα- σία, η συσκευή ενεργοποιεί αυτόματα τη διαδικασία φόρτισης.
	Φως σβηστό Βλάβη στο φορτιστή. Αποσυνδέστε και συνδέστε ξανά τη συσκευή, εάν εξακο- λουθεί να μην ανάβει το φως, απευθυν- θείτε στο σέρβις της Hilti.

7.10.1 Ένδειξη διαδικασίας φόρτισης

Όταν ανάβει μόνιμα το πράσινο LED της ένδειξης κατάστασης του φορτιστή, το αναβόσβησμα ενός LED των δύο ενδείξεων κατάστασης φόρτισης υποδηλώνει τη διαδικασία φόρτισης.

7.10.2 Ένδειξη υψηλής/χαμηλής θερμοκρασίας

Εάν οι μπαταρίες είναι πολύ ζεστές ή πολύ κρύες, αναβοσβήνει το πράσινο LED της ένδειξης κατάστασης φόρτισης. Στα LED στην επαναφορτιζόμενη μπαταρία εμφανίζεται η κατάσταση φόρτισης της μπαταρίας ιόντων λιθίου.

7.10.3 Ένδειξη ελαττωματικών επαναφορτιζόμενων μπαταριών

Όταν ανάβει μόνιμα το πράσινο LED της ένδειξης κατάστασης φορτιστή και είναι σβηστά όλα τα LED μιας ένδειξης κατάστασης φόρτισης, αφαιρέστε την αντίστοιχη επαναφορτιζόμενη μπαταρία από τον φορτιστή. Εάν παραμείνουν αβηστά και τα LED της ένδειξης κατάστασης φόρτισης στην επαναφορτιζόμενη μπαταρία ακόμη και μετά την ενεργοποίησή της, υπάρχει πρόβλημα στην επαναφορτιζόμενη μπαταρία. Αναθέστε στο Hilti Center τον έλεγχο των επαναφορτιζόμενων μπαταριών.

7.11 Χρήση ως τροχήλατη βάση μεταφοράς

1. Τοποθετήστε τη λαβή ώθησης σύμφωνα με τις συνημμένες οδηγίες τοποθέτησης.
2. Στερεώστε την πλάκα προσαρμογής σύμφωνα με τ συνημμένες οδηγίες τοποθέτησης.
3. Αναδιπλώστε τη λαβή συγκράτησης βαλίτσας σε κάθετη θέση.
4. Σπρώξτε την επιθυμητή βαλίτσα Hilti με τη χειρολαβή πάνω από τη λαβή συγκράτησης βαλίτσας. Βεβαιωθείτε ότι διαβάζεται η επιγραφή της βαλίτσας Hilti (ότι δεν είναι ανάποδα).
5. Οι βαλίτσες Hilti είναι ασφαλισμένες από ολίσθηση από τις αυλακώσεις και τη λαβή συγκράτησης βλίτσας.
   ΥΠΟΔΕΙΞΗ Τομέγιστοφορτίοανέρχεταιστα25kg. Στοιβάζετε μόνο τόσες βαλίτσες, ώστε η λαβή συ- γκράτησης βαλίτσας να προεξέχει πάντα πάνω οπό το άνοιγμα της χειρολαβής της υψηλότερα ευρι- σκόμενης βαλίτσας.

7.12 Στερέωση του DPC 20 (εφαρμογές με τριβείο DG 150)

1. Τοποθετήστε τη λαβή ώθησης σύμφωνα με τις συνημμένες οδηγίες τοποθέτησης.
2. Στερεώστε την πλάκα προσαρμογής σύμφωνα με τις συνημμένες οδηγίες τοποθέτησης.
3. Βεβαιωθείτε ότι η λαβή συγκράτησης βαλίτσας έχει κουμπώσει σε οριζόντια θέση.
4. Τοποθετήστε το DPC 20 στα κοιλώματα. Βεβαιω- θείτε ότι η πρίζα είναι στραμμένη προς τα εμπρός.
5. Στερεώστε το DPC 20 με τα λάστιχα σύσφιξης.

8 Φροντίδα και συντήρηση

ΥΠΟΔΕΙΞΗ

Πριν το άνοιγμα του καπακιού της μπαταρίας, αφαιρόλαταεξαρτήματαπουείναιστερεωμέαναρρόφησης (π.χ. βαλιτσάκι Hilti) από την πλάκα πρσαρμογής.

ΥΠΟΔΕΙΞΗ

Κατά την απορρόφηση ορυκτής σκόνης που περιέχει χαλαζία δεν πρέπει να είναι απενεργοποιημένος ο αυ τόματος καθαρισμός φίλτρου.

ΠΡΟΣΟΧΗ

Στις ηλεκτρικές σκούπες κατηγορίας Μ πρέπει να προσέχετε τα εξής: ΠΡΟΣΟΧΗ: Χρησιμοποιείτε πάντα τάλληλο σάκο συλλογής σκόνης. Η συσκευή απεριέχει σκόνη επιβλαβή για την υγεία. Το και η συντήρηση, συμπεριλαμβανομένης της ατριψης τωνσάκωνσυλλογής σκόνης πραγματοποιείται μόνο από ειδικούς, που φορο τάλληλο εξοπλισμό προστασίας (μάσκα προστασ αναπνοής Ρ2 ή υψηλότερης κατηγορίας και ρμίας χρήσεως). Να μην χρησιμοποιείται χωρίς ρες σύστημα φίλτραρίσματος.

8.1 Αντικατάσταση στοιχείου φίλτρου

ΠΡΟΣΟΧΗ

Ποτέ μη χρησιμοποιείτε τη σκούπα χωρίς στο φίλτρου.

8.1.1 Αφαίρεση στοιχείου φίλτρου 5

1. Αποσυνδέστε το φις από την πρίζα.
2. Ανοίξτε το κλιπ ασφάλισης για το κάλυμμα του φίλτρου.
3. Ανοίξτε το καπάκι της μπαταρίας με το γλωσσίδι ασφάλισης.
4. Αφαιρέστε τις μπαταρίες που ενδεχομένως υπάρχουν στη θήκη μπαταριών.
5. Περιστρέψτε προς τα αριστερά τις δύο βίδες ασφάλισης του καπακιού του φίλτρου με τη βοήθεια ενός κατσαβιδιού.
6. Ανασηκώστε το κάλυμμα φίλτρου από τη μεσαία χειρολαβή μέχρι να κουμπώσει.
7. Αφαιρέστε προσεκτικά το στοιχείο φίλτρου.

8.1.2 Τοποθέτηση στοιχείου φίλτρου

1. Καθαρίστε την επιφάνεια στεγανοποίησης με πανί.
2. Τοποθετήστε το καινούργιο στοιχείο φίλτρου.
3. Κλείστε το κάλυμμα του φίλτρου, κλείνοντας προς τα εμπρός το μηχανισμό ασφάλισης του καπακιο
4. Περιστρέψτε προς τα δεξιά τις δύο βίδες ασφάλισης του καπακιού του φίλτρου με τη βοήθεια εν κατσαβιδιού.
5. Τοποθετήστε ξανά τις μπαταρίες που ενδεχομένως είχατε αφαιρέσει.
6. Κλείστε το καπάκι της μπαταρίας και ασφαλίστε γλωσσίδι ασφάλισης.

8.2 'Ελεγχος επιτήρησης στάθμης πλήρωσης

εατε Ελένετε τις επαφές, απενεργοποίησης για τυχόν ακαθαρ- ναστηνκεφαλη σίες και καθαρίστε τις, εάν χρειάζεται, με μια βούρτσα. ο-

8.3 Κλείσιμο συσκευής

ΠΡΟΣΟΧΗ

Κατά την τοποθέτηση του επάνω τμήματος της σκε πας προσέχετε ώστε να μην παγιδευτούν τα χέρια σας και να μην υποστεί ζημιά το καλώδιο τροφοδ σίας.

p-1. Ελέγξτε το στεγανοποιητικό στο επάνω μέρος της κα- συσκευής για τυχόν ακαθαραίες και καθαρίστε το, υτή εάν χρειάζεται, με πανί.

κδειαθροθετήστε το επάνω τμήμα στο δοχείο ακαθαρ- τόρ- σιών.

, 3. πιλείρτέ ποσφ δύνν συνδετήρες ασφάλισης. ύν κα-

8.4 Φροντίδα της συσκευής

ΚΙΝΑΥΝΟΣ ΤΟ ΠΛΗ-

Αποσύνδέστε το φις από την πρίζα. Αφαιρέστε τις επαναφορτιζόμενες μπαταρίες που ενδεχομένως υπάρχουν στη θήκη μπαταριών.

Ποτέ μη χρησιμοποιείτε τη συσκευή με βουλωμένες σχείρες αερισμού! Καθαρίζετε τις σχισμές αερισμού προσεκτικά με μια στεγνή βούρτσα. Καθαρίζετε τακτικά την εξωτερική πλευρά της συσκευής με ένα πανί καθαρισμού. Μη χρησιμοποιείτε συσκευή ψεκασμού, καθαριστικό υψηλής πίεσης, συσκευή εκτόξευσης δέσμης ατμού ή τρεχούμενο νερό για τον καθαρισμό! Με αυτόν τον τρόπο μπορεί να επηρεαστεί αρνητικά η ηλεκτρική ασφάλεια της συσκευής. Διατηρείτε τις χειρολαβές πάντακαθαρές απόλάδιακαιλιπαρές χρησιμοποιείτε υλικά περιποίησης που περιέχουν σιλικόνη.

Στις ηλεκτρικές σκούπες κατηγορίας Μ πρέπει να προσέχετε τα εξής: Για τη συντήρηση και τον καθαρισμό πρέπει να χειρίζεστε τη συσκευή έτσι ώστε να μην προκαλούνται κίνδυνοι για το προσωπικό συντήρησης και άλλα πρόσωπα. Εφαρμόστε την φιλτραρισμένη αναγκαστική εξαέρωση. Φοράτε ένδυση προστασίας. Καθαρίζετε την περιοχή συντήρησης έτσι ώστε να μην καταλήγουν επικίνδυνες ουσίες στον περιβάλλοντα χώρο

Πριν απομακρύνετε τη συσκευή από ένα χώρο με επικίνδυνα υλικά, αναρροφήστε το εξωτερικό της συσκευής, σκουπίστε το καλά ή συσκευάστε στεγανά τη συσκευή. Αποφύγετε τη διασπορά της επικίνδυνης σκόνης που έχει ύ·επικαθίσει.

Στις εργασίες συντήρησης και επισκευής, πρέπει να συ- θεκευάζετε όλα τα λερωμένα μέρη, που δεν μπορέσατε να καθαρίσετε σε ικανοποιητικό βαθμό, σε στεγανές σα- κούλες και να τα πετάτε σύμφωνα με τις διατάξεις που ισχύουν για την απόρριψή τους.

Για τις σκούπες της κατηγορίας Μ, πρέπει να πραγμποιείται τουλάχιστον ετησίως ένας τεχνικός έλεγχος το σέρβις της Hilti ή εκπαιδευμένο πρόσωπο, για παράδειγμα για ζημιές στο φίλτρο, για τη στεγανότητα συσκευής και τη λειτουργία των συστημάτων ελέγχου.

8.5 Φροντίδα επαναφορτιζόμενων μπαταριών Li

Αποφύγετε την εισχώρηση υγρασίας.

Φορτίζετε τις επαναφορτιζόμενες μπαταρίες τελείως πριναπότηνπρώτηθέσησελειτουργία.

Για τη μέγιστη διάρκεια ζωής των επαναφορτιζόμενων μπαταριών, τελειώστε την αποφόρτιση μόλις μειωθεί αισθητά η ισχύς του εργαλείου.

ΥΠΟΔΕΙΞΗ

Στη συνέχεια της λειτουργίας του εργαλείου, η αποφόρτιση ολοκληρώνεται αυτόματα, πριν μπορέσουν νο υποστούν ζημιά τα στοιχεία της μπαταρίας. Το εργα τίθεται εκτός λειτουργίας.

Φορτίζετε τις επαναφορτιζόμενες μπαταρίες με τους εγκεκριμένους φορτιστές της Hilti για επαναφορτιζόμε νες μπαταρίες Li-Ion.

ΥΠΟΔΕΙΞΗ

• Δεν είναι αναγκαία η φόρτιση ανανέωσης των επαφορτιζόμενων μπαταριών, όπως στις NiCd.
• Η διακοπή της διαδικασίας φόρτισης δε μειώνει τη διάρκεια ζωής της επαναφορτιζόμενης μπαταρίας.
• Η διαδικασία φόρτισης μπορεί να αρχίσει ανά πάσφα στιγμή χωρίς να επηρεαστεί αρνητική η διάρκεια ζωή Δεν υπάρχει φαινόμενο μνήμης όπως στις NiCd.

ατο Οι επαναφορτιζόμενες μπαταρίες αποθηκεύονται πλή- από ρως φορτισμένες σε δροσερό και ξηρό χώρο. Η αποθή- κευση των επαναφορτιζόμενων μπαταριών σε υψηλές της θερμοκρασίες περιβάλλοντος (πίσω από τζάμια παρα- θύρων) είναι ασύμφορη, μειώνει τη διάρκεια ζωής των μπαταριών και αυξάνει το ρυθμό αυτοεκφόρτισης των στοιχείων της μπαταρίας.

Εάν οι επαναφορτιζόμενες μπαταρίες δεν φορτίζονται πλέον πλήρως, έχουν χάσει χωρητικότητα λόγω γήρανσης ή υπερκαταπόνησης. Είναι δυνατή η εργασία με τέτοιες επαναφορτιζόμενες μπαταρίες, θα πρέπει όμως να αντικατασταθούν με την πρώτη ευκαιρία με καινούργιες.

8.6 Συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επισκευές σε ηλεκτρικά μέρη επιτρέπεται να διενερ γούνται μόνο από εξειδικευμένο ηλεκτρολόγο.

Ελέγχετε τακτικά όλα τα εξωτερικά μέρη της συσκευής για τυχόν ζημιές και την άψογη λειτουργία όλων των χειριστηρίων. Μη χρησιμοποιείτε τη συσκευή, όταν έχουν υποστεί ζημιά κάποια μέρη της ή όταν δεν λειτουργούν άψογα τα χειριστήρια. Αναθέστε την επισκευή της συσκευής στο σέρβις της Hilti.

8.7 Έλεγχος μετά από εργασίες φροντίδας και συντήρησης

Μετά από εργασίες φροντίδας και συντήρησης πρέπει να ελέγχετε εάν έχει συναρμολογηθεί ξανά σωστά η σκούπα και εάν λειτουργεί απρόσκοπτα.

Κάντε μια δοκιμή λειτουργίας.

9Εντοπισμόςπροβλημάτων

ΚΙΝΔΥΝΟΣ

Σε περίπτωση βλάβης, αποσυνδέστε το φις από την πρίζα. Αφαιρέστε τις επαναφορτιζόμενες μπαταρίες που ενδεχομένως υπάρχουν στη θήκη μπαταριών. Πριν θέσετε εκ νέου σε λειτουργία τη συσκευή, πρέπει να έχει αποκατασταθεί η βλάβη.

9.1 Λειτουργία με μπαταρίες και λειτουργία με ρεύμα

Βλάβη Πιθανή αιτία Αντιμετώπιση
Ενεργοποίηση του ηχητικού σήματος προειδοποίησης (μειωμένη ισχύς αναρρόφησης, VC 20-UM-Y/ VC 40-UM-Y).	Σάκος συλλογής σκόνης γεμάτος.	Αντικαταστήστε το σάκο συλλογής σκόνης.Βλέπε κεφάλαιο: 7.5.3 Αντικα-τάσταση πλαστικού σάκου συλλογής σκόνης 4Βλέπε κεφάλαιο: 7.5.2 Αντικα-τάσταση χάρτινου σάκου συλλογής σκόνης 2
Ενεργοποίηση του ηχητικού σήματος προειδοποίησης (μειωμένη ισχύς αναρρόφησης, VC 20-UM-Y/ VC 40-UM-Y).	Το στοιχείο του φίλτρου είναι πολύ λερωμένο.	Ενεργοποιήστε τον αυτόματο καθαρισμό φίλτρου, στη συνέχεια εκτελέστε "καθαρισμό ισχύος": Αποσυνδέστε τον εὐκαμπτο σωλήνα, κλείστε το άνοιγμα αναρρόφησης με το χέρι, αφήστε να εκτελεστούν τρεις κύκλοι καθαρισμού.Αντικαταστήστε ενδεχομένως το στοιχείο του φίλτρου.Βλέπε κεφάλαιο: 8.1 Αντικατάσταση στοιχείου φίλτρου
	Βουλωμένος εὐκαμπτος σωλήνας σκούπας ή βουλωμένο κάλυμμα αναρρόφησης στο ηλεκτρικό εργαλείο.	Καθαρίστε τον εὐκαμπτο σωλήνα και το κάλυμμα αναρρόφησης.
	Διακόπτης επιλογής διαμέτρου εὐκαμπτου σωλήνα σε λάθος θέση.	Βλέπε κεφάλαιο: 7.3 Ρύθμιση διαμέτρου εὐκαμπτου σωλήνα (V C 2 0 - U M - Y / V C 4 0 - U M - Y)
Εξέρχεται σκόνη από τη συσκευή.	Συγκέντρωση σκόνης στις επιφάνειες στεγανοποίησης δοχείου/κεφαλής.	Καθαρίστε τις επιφάνειες στεγανοποίησης.
	Δεν έχει τοποθετηθεί σωστά το στοιχείο του φίλτρου.	Τοποθετήστε ξανά το στοιχείο του φίλτρου.
	Το στοιχείο του φίλτρου έχει υποστεί ζημιά.	Το ποθετήστε καινού ργιοστ τρου.
	Το στεγανοποιητικό του φίλτρου έχει υποστεί ζημιά.	Το ποθετήστε καινού ργιοστ τρου.
Η συσκευή δεν τίθεται σε λει- Η επιτήρηση στάθμης πλήρωσης τουργία ή σβήνει μετά από σύ- ενεργοποιήθηκε.ντομη λειτουργία.		Καθαρίστε με βούρτσα τα ηλεκτρόδιο της επιτήρησης στάθμης πλήρωσης και τη γύρω περιοχή.
Η επαναφορτιζόμενημποπολύ- γρήγορη εξαγωγή και εισαγωγή ρία δεν αναγνωρίζεται, δηλ. δεν επαναφορτιζόμενης μπαταρίας. ανάβει ή δεν αναβοσβήνει κα- νένα από τα LED.		Τραβήξτε έξω την επαναφορτιζόμενη μπαταρία και τοποθετήστε τη μετά από περ. 2s.

9.2 Λειτουργία με ρεύμα

Βλάβη Πιθανή αιτία Αντιμετώπιση
Δεν λειτουργεί πλέον το μοτέρ. Έχει πέσει η ασφάλεια της πρίζας τοξηκώστε την ασφάλεια. Εάν πέσει ηλεκτρικού δικτύου.	Τοξηκώστε την ασφάλεια. Εάν πέσει ξανά, αναζητήστε την αιτία για την υπερβολική τάση.
	Δοχείο γεμάτο. Απενεργοποιήστε τη συσκευή.Αδειάστε το δοχείο.Βλέπε κεφάλαιο: 7.10 Λειτουργία ως φορτιστής
Η συσκευή ενεργοποιείται και απενεργοποιείται μόνη της ή γίνεται εκφόρτιση στατικού ηλε-κτρισμού στο χρήστη	Δεν διασφαλίζεται η ηλεκτροστατική απαγωγή. Η συσκευή είναι συνδεδε-μένη σε πρίζα χωρίς γείωση.	Συνδέστε τη συσκευή σε γειωμένη πρίζα, Χρησιμοποιήστε αντιστατικό εύκαμπτο σωλήνα.
Το LED της ένδειξης κατάστα-σης φορτιστής αναβοσβήνει.	Επαναφορτιζόμενη μπαταρία πολύ ζεστή ή πολύ κρύα .	Φέρτε την επαναφορτιζόμενη μπατα-ρία σε θερμοκρασία δωματίου.
Δεν γίνεται αλλαγή σε άδεια επαναφορτιζόμενη μπαταρία.	Δεν υπάρχει επαφή. Τοποθετήστε ξανά την μπαταρία.
	Η επαναφορτιζόμενη μπαταρία δεν αναγνωρίζεται.	Αφαιρέστε την μπαταρία από το ερ-γαλείο και επισκεφθείτε το σέρβις της Hilti.
Το μοτέρ δε λειτουργεί στην αυτόματη λειτουργία.	Η συνδεδεμένη συσκευή είναι χαλα- σμένη ή δεν έχει τοποθετηθεί σωστά.	Ελέγξτε τη λειτουργία της συνδεδε- μένης συσκευής ή τοποθετήστε καλά το φις.
Δεν λειτουργεί ο αυτόματος καθαρισμός στοιχείου φίλτρου.	Δεν έχετε συνδέσει εύκαμπτο σωλήνα αναρρόφησης.	Συνδέστε εύκαμπτο σωλήνα αναρ- ρόφησης.
	Διακόπτης APFC εκτός λειτουργίας (LED σβηστό).	ΠατήστετοδιακόπτηAPFC.

9.3 Λειτουργία με μπαταρίες

Βλάβη Πιθανή αιτία Αντιμετώπιση
Η συσκευή δε λειτουργεί. Χρησιμοποιήθηκε λάθος επαναφορτιζόμενη μπαταρία.	Τοποθετήστε σωστή επαναφορτιζόμενη μπαταρία.
	Δεν έχει τοποθετηθεί πλήρως η μπαταρία ή είναι άδεια.	Η μπαταρία πρέπει να κουμπώσει κάνοντας κλικ ή πρέπει να φορτιστεί η μπαταρία .
	Ηλεκτρική βλάβη. Αφαιρέστε την μπαταρία από το εργαλείο και επισκεφθείτε το σέρβις της Hilti.
	Επαναφορτιζόμενη μπαταρία πολύ ζεστή ή πολύ κρύ α .	Φέρτε την επαναφορτιζόμενη μπαταρία σε θερμοκρασία δωματίου.
Το εργαλείο δε λειτουργεί και αναβοσβήνει 1 LED.	Έχει αποφορτιστεί η επαναφορτιζόμενη μπαταρία.	Αντικαταστήστε την μπαταρία και φορτίστε την άδεια μπαταρία.
	Επαναφορτιζόμενη μπαταρία πολύ ζεστή ή πολύ κρύ α .	Φέρτε την επαναφορτιζόμενη μπαταρία σε θερμοκρασία δωμ ατίου.
Η συσκευή δεν λειτουργεί και αναβοσβήνει το LED του φορτιστή.	Προστασία υπερθέρμανσης. Αφήστε το εργαλείο να κρυώσει.
Η μπαταρία αδειάζει πιο γρήγορα από ό,τι συνήθως.	Η κατάσταση της μπαταρίας δεν είναι η ιδανική.	Διάγνωση από τη Hilti ή αντικατάσταση επαναφορτιζόμενης μπαταρίας.
Η μπαταρία δεν κουμπώνει αισθητά κάνοντας "κλικ".	Προεξοχές ασφάλισης στην μπαταρία λερωμένες.	Καθαρίστε τις προεξοχές ασφάλισης και κουμπώστε την μπαταρία. Επισκεφθείτε το σέρβις της Hilti σε περίπτωση που εξακολουθεί να υπάρχει το πρόβλημα.
Έντονη αύξηση θερμοκρασίας στη συσκευή ή στην μπαταρία.	Ηλεκτρική βλάβη. Θέστε αμέσως εκτός λειτουργίας το εργαλείο, αφαιρέστε την μπαταρία από το εργαλείο και επισκεφθείτε σέρβις της Hilti.
Δεν γίνεται αλλαγή σε γεμάτη επαναφορτιζόμενη μπαταρία.	Δεν υπάρχει επαφή. Τοποθετήστε ξανά την μπαταρία.
	Η επαναφορτιζόμενη μπαταρία δεν αναγνωρίζεται.	Αφαιρέστε την μπαταρία από το εργαλείο και επισκεφθείτε το σέρβις της Hilti.
Η συσκευή απενεργοποιείται κατά την αφαιρέση μιας μπατα-“ενεργή”, δηλ. ήταν σε λειτουργία ρίας, παρόλο που είναι τοποθε-εκφόρτισης. τημένη μια δεύτερη μπαταρία.	Η μπαταρία που αφαιρέσατε ήταν κατά την αφαιρέση μιας μπατα-“ενεργή”, δηλ. ήταν σε λειτουργία ρίας, παρόλο που είναι τοποθε-εκφόρτισης. τημένη μια δείτερη μπαταρία.	Απενεργοποιήστε και ενεργοποιήστε ξανά τη συσκευή.

10 Διάθεση στα απορρίμματα

ΠΡΟΣΟΧΗ

Σε περίπτωση ακατάλληλης απόρριψης του εξοπλισμού μπορούν να παρουσιαστούν τα ακόλουθα: Κατὰ την καύση πλαστικών μερών δημιουργούνται τοξικά αέρια, που μπορούν να προκαλέσουν ασθένειες. Οι μπαταρίες μπορεί να εκραγούν και να προκαλέσουν έτσι δηλητηριάσεις, εγκαύματα, χημικά εγκαύματα ή ρύπανση στο περιβάλλον, όταν υποστούν ζημιά ή εκτεθούν σε υψηλές θερμοκρασίες. Πετώντας τη συσκευή απλά στα σκουπίδια, επιτρέπετε σε αναρμόδια πρόσωπα να χρησιμοποιήσουν ακατάλληλα τον εξοπλισμό. Ενδέχεται να τραυματίσουν σοβαρὰ τον εαυτό τους ή τρίτους καθώς και να ρυπάνουν το περιβάλλον.

ΠΡΟΣΟΧΗ

Πετάξτε αμέσως τις χαλασμένες επαναφορτιζόμενες μπαταρίες. Μακριά από παιδιά. Μην αποσυναρμολογείτε τις επαναφορτιζόμενες μπαταρίες και μην τις καίτε.

ΠΡΟΣΟΧΗ

Διαθέτετε τις επαναφορτιζόμενες μπαταρίες στα απορρίμματα σύμφωνα με τις εθνικές διατάξεις ή επιστρέψτε τις παλιές επαναφορτιζόμενες μπαταρίες στη Hilti.

Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την επαναχρησιμοποίησή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti έχει οργανωθεί ήδη ώστε να μπορείτε να επιστρέφετε το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το τμήμα εξυπηρέτησης πελατών της Hilti ή τον σύμβουλο πωλήσεων.

el

Μόνο για τις χώρες της ΕΕ

Μην πετάτε ηλεκτρικές συσκευές στον κάδο οικιακών απορριμμάτων!

Σύμφωνα με την ευρωπαϊκή οδηγία περί ηλεκτρικών και ηλεκτρονικών συσκευών και την εν σω μά τω σ στο εθνικό δίκαιο, οι ηλεκτρικές συσκευές και οι επαναφορτιζόμενες μπαταρίες πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

Διάθεση λάσπης διάτρησης στα απορρίμματα

Υπό το πρίσμα της προστασίας του περιβάλλοντος είναι προβληματική η απόρριψη λάστης από διάτρηση στους αγωγούς ομβρίων ή στην αποχέτευση χωρίς κατάλληλη προεργασία. Ενημερωθείτε από τις τοπικές αρχές για τις υπάρχουσες διατάξεις. Προτείνουμε την ακόλουθη προεργασία:

1. Συλλέγετετηλάσπηαπότηδιάτρηση(γιαπαράδειγμαμεσκούπαυγρών).
2. Αφήστε να κατακαθήσει η λάσπη και πετάξτε το στερεό μέρος σε χώρο απόρριψης οικοδομικών υλικών. (Τα υλικά σύμπηξης μπορούν να επιταχύνουν τη διαδικασία διαχωρισμού)
3. Πριν διοχετεύσετε το νερό που απέμεινε (βάση, τιμή pH > 7) στην αποχέτευση, ουδετεροποιήστε το με την προσθήκη όξινου μέσου ουδετεροποίησης ή με αραίωση με πολύ νερό.

Διάθεση σκόνης διάτρησης στα απορρίμματα

Η συγκεντρωμένη σκόνη διάτρησης πρέπει να διατίθεται στα απορρίμματα σύμφωνα με τις υπάρχουσες, εθνικές, νομικές διατάξεις.

11 Εγγύηση κατασκευαστή, εργαλεία

Για ερωτήσεις σχετικά με τους όρους εγγύησης απευ- θυνθείτε στον τοπικό συνεργάτη της HILTI.

12 Δήλωση συμμόρφωσης ΕΚ (πρωτότυπο)

Περιγραφή: Σκούπα αναρρόφησης
	στερεών και υγρών
Περιγραφή τύπου:	VC 20-U-Y/VC 20-UM-Y/VC 40-U-Y/VC 40-UM-Y
Γενιά:	01
Έτος κατασκευής:	2012

Δηλώνουμε ως μόνοι υπεύθυνοι, ότι αυτό το προϊόν ανταποκρίνεται στις ακόλουθες οδηγίες και πρότυπα: 2006/42/EK, 2006/42/EG, 2014/30/EU, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 60335-2-69, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

fals leain

Paolo Luccini Johannes Wilfried Huber

Τεχνικήτεκμηρίωσηστην:
