Producttype	Stofzuiger voor droog en nat afval
Model	VC 20UY (VC 20-U-Y / VC 20-UM-Y)
Merk	Hilti
Afmetingen (L x B x H)	545 mm x 380 mm x 545 mm
Gewicht (volgens EPTA)	15,3 kg
Tankinhoud	21 liter
Nuttig watervolume	13,5 liter
Netvoeding	220-240 V, 50/60 Hz, 1 200 W
Accuvoeding	Li-ion accupack 36 V (Hilti)
Max. onderdruk (netstroom)	23 kPa
Max. volumestroom (lucht)	74 l/s
Beschermingsklasse	Klasse I
Beschermingsgraad	IP X4 (beschermd tegen spatwater)
Geluidsdrukniveau	71 dB(A)
Automatische filterreiniging	Ja (uitschakelbaar, cyclus elke 15 s)
Geïntegreerd stopcontact	Ja, max. 2.000 W (netstroom)
Geïntegreerd laadstation	Ja, voor Li-ion accupacks Hilti (14 V / 22 V / 36 V)
Gebruik als transportkar	Ja, met duwbeugel en adapterplaat (accessoires)
Functie M (stofklasse M)	Ja (VC 20-UM-Y): zuiging van schadelijk stof ≥ 0,1 mg/m³
Lengte netsnoer	5 m
Diameter zuigslang	36 mm (draaibare mof); aanpasbaar naar 27 mm met accessoire
Inbegrepen accessoires	Volledige zuigslang, PE stofzak, gebruiksaanwijzing
Verkrijgbare onderdelen	Stofzakken (plastic, papier), filterpatronen (PTFE, PES, standaard), antistatische slangen, duwbeugel, adapterplaat
Lopend onderhoud	Automatische filterreiniging, vervangen van zak en filterpatroon, reinigen van elektroden

Veelgestelde vragen - VC 20UY HILTI

Welke soorten afval kunnen met de Hilti VC 20UY worden opgezogen?

De stofzuiger kan droog en nat afval opzuigen, inclusief mineraal stof, houtkrullen, boorslib en niet-ontvlambare vloeistoffen. De modellen VC 20-UM-Y zijn ontworpen voor schadelijk stof van klasse M (grenswaarden ≥ 0,1 mg/m³). Het mag geen explosieve, bijtende stoffen of ontvlambare vloeistoffen opzuigen.

Hoe werkt de automatische filterreiniging?

De automatische filterreiniging geeft ongeveer elke 15 seconden een pulserende luchtstoot om het stof van de filterpatroon los te maken. Het kan worden uit- of ingeschakeld via de speciale knop. De zuigslang moet zijn aangesloten zodat het systeem correct werkt.

Kan de stofzuiger zonder stofzak worden gebruikt?

Voor toepassingen van klasse M is het gebruik van een stofzak (plastic of papier) verplicht. Voor niet-schadelijk stof kan de stofzuiger zonder zak werken, maar het legen van de tank is dan minder praktisch. In natte modus moet de zak worden verwijderd.

Wat is de gebruiksduur in accumodus?

De gebruiksduur is afhankelijk van het gebruikte accupack. Met een B 36/6.0 Li-Ion (36 V, 6 Ah) accupack is de typische gebruiksduur ongeveer 20 tot 30 minuten, afhankelijk van de toepassing. Het apparaat kan tot twee accupacks accepteren om de gebruiksduur te verdubbelen.

Hoe onderhoud ik het filter en de patroon?

De filterpatroon moet minstens twee keer per jaar worden vervangen, vaker bij intensief gebruik. Gebruik de automatische reinigingsfunctie om deze te reinigen. Klop niet op de patroon en gebruik geen hogedrukreiniger. Controleer regelmatig de staat van de filterafdichting.

Welke accessoires zijn beschikbaar voor deze stofzuiger?

Hilti biedt stofzakken van plastic en papier, PTFE-, PES- en standaard filterpatronen, antistatische slangen van 27 mm of 36 mm, een duwbeugel, een adapterplaat en een accessoirekit (zuigmond, borstel, enz.).

Wat te doen als het waarschuwingssignaal klinkt?

Het waarschuwingssignaal duidt op een lage luchtsnelheid in de slang (minder dan 20 m/s). Mogelijke oorzaken: volle stofzak, vervuilde filterpatroon, verstopte slang of verkeerd ingestelde slangdiameter. Controleer en vervang de zak, reinig of vervang de patroon en pas de diameterkiezer aan.

Hoe laad ik de accupacks op met de stofzuiger?

De stofzuiger heeft een geïntegreerd laadstation voor Li-ion accupacks van Hilti (14 V, 22 V, 36 V). Plaats het accupack in het daarvoor bestemde compartiment; het opladen start automatisch als het apparaat op het stroomnet is aangesloten. LED's geven de laadstatus en eventuele fouten aan.

Kan de stofzuiger als transportkar worden gebruikt?

Ja, met de accessoires duwbeugel en adapterplaat kan de stofzuiger dienen als kar voor het vervoeren van maximaal drie Hilti koffers. De maximale belading is 25 kg.

Wat zijn de belangrijke veiligheidsvoorschriften?

Altijd de stekker uit het stopcontact halen en de accupacks verwijderen voor onderhoud. Gebruik een antistatische slang. Zuig geen explosieve of bijtende stoffen op. Draag persoonlijke beschermingsmiddelen (bril, handschoenen, P2-masker) bij schadelijk stof. Controleer of de stekker correct is geaard.

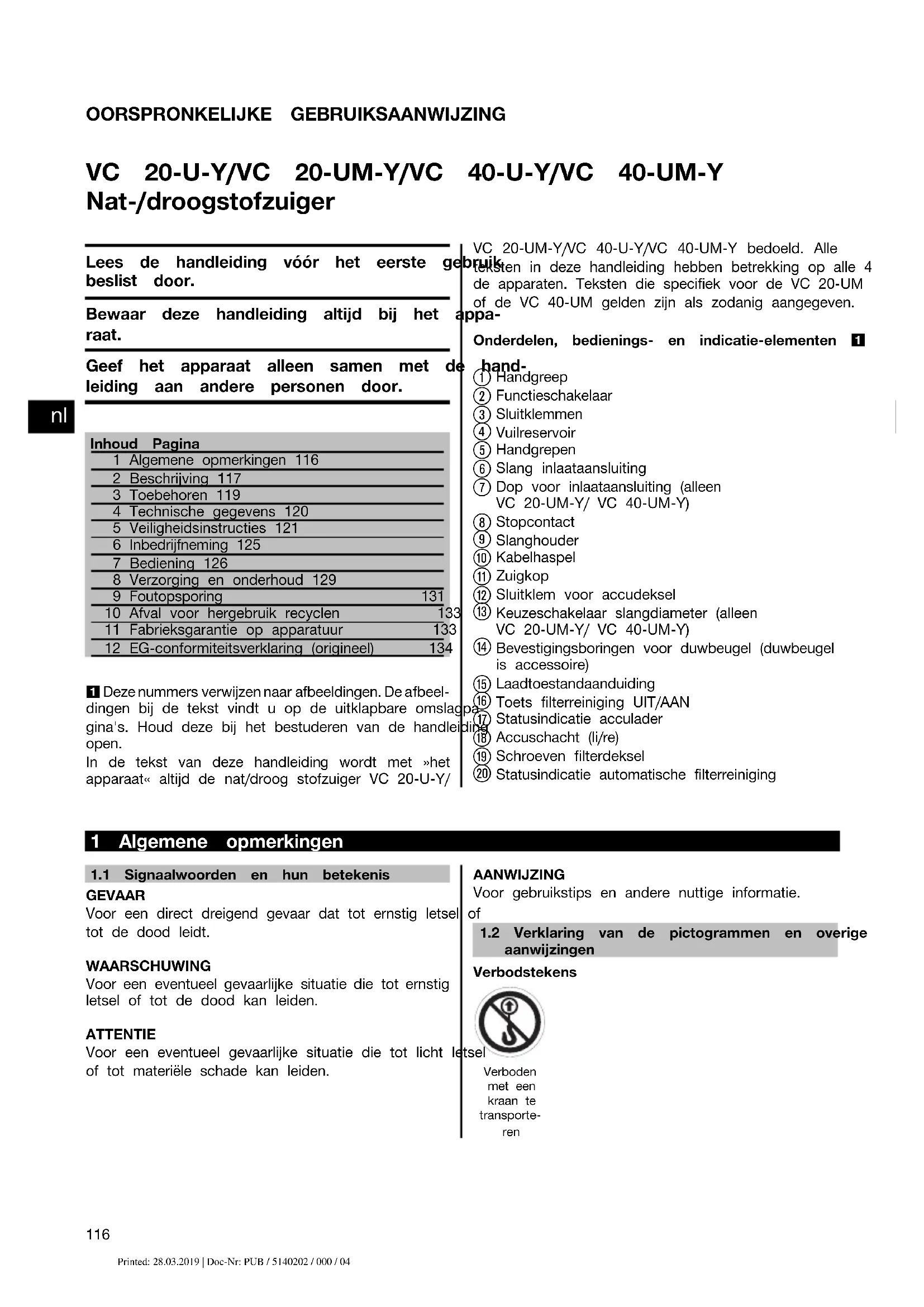

GEBRUIKSAANWIJZING VC 20UY HILTI

Lees de handleiding vóór het eerste g beslist door.

Bewaar deze handleiding altijd bij het raat.

Geef het apparaat alleen samen met de leiding aan andere personen door.

nl

Inhoud Pagina

1	Algemene opmerkingen 116
2	Beschrijving 117
3	Toebehoren 119
4	Technische gegevens 120
5	Veiligheidsinstructies 121
6	Inbedrijfneming 125
7	Bediening 126
8	Verzorging en onderhoud 129
9	Foutopsporing	131
10	Afval voor hergebruik recyclen	133
11	Fabrieksgarantie op apparatuur	133
12	EG-conformiteitsverklaring (origineel)	134

1 Deze nummers verwijzen naar afbeeldingen. De afbeeldingen bij de tekst vindt u op de uitklapbare omslaggina's. Houd deze bij het bestuderen van de handlei open.

In de tekst van deze handleiding wordt met »het apparaat« altijd de nat/droog stofzuiger VC 20-U-Y/

VC 20-UM-Y/VC 40-U-Y/VC 40-UM-Y bedoeld. Alle pruik teksten in deze handleiding hebben betrekking op alle 4 de apparaten. Teksten die specifiek voor de VC 20-UM of de VC 40-UM gelden zijn als zodanig aangegeven. Opa-

Onderdelen, bedienings- en indicatie-elementen 1

hand-

① Handgreep
② Functieschakelaar
③ Sluitklemmen
④ Vuilreservoir
⑤ Handgrepen
⑥ Slang inlaataansluiting
⑦ Dop voor inlaataansluiting (alleen VC 20-UM-Y/ VC 40-UM-Y)
⑧ Stopcontact
⑨ Slanghouder
⑩ Kabelhaspel
⑪ Zuigkop
⑫ Sluitklem voor accudeksel
⑬ Keuzeschakelaar slangdiameter (alleen VC 20-UM-Y/ VC 40-UM-Y)
⑭ Bevestigingsboringen voor duwbeugel (duwbeugel is accessoire)
⑮ Laadtoestandaanduiding
⑯ Toets filterreiniging UIT/AAN
⑰ Statusindicatie acculader
⑱ Accuschacht (li/re)
⑲ Schroeven filterdeksel
⑳ Statusindicatie automatische filterreiniging

1 Algemene opmerkingen

1.1 Signaalwoorden en hun betekenis

GEVAAR

Voor een direct dreigend gevaar dat tot ernstig letsel tot de dood leidt.

WAARSCHUWING

Voor een eventueel gevaarlijke situatie die tot ernstig letsel of tot de dood kan leiden.

ATTENTIE

Voor een eventueel gevaarlijke situatie die tot licht letsel of tot materiële schade kan leiden.

AANWIJZING

Voor gebruikstips en andere nuttige informatie. of

1.2 Verklaring van de pictogrammen en overige aanwijzingen

Verbodstekens

Verboden met een kraan te transporteren

Waarschuwingstekens

Waarschu- wing voor algemeen gevaar

Waarschu- wing voor bijtende stoffen

Waarschu- wing voor gevaarlijke elektrische spanning

Waarschu- wing voor explosieve stoffen

Gebodstekens

Bescher- mende kleding dragen

Werkhand- schoenen dragen

Gehoorbescherming dragen

Werkschoe- nen dragen

Stofmasker dragen

Symbolen

Handleiding vóór gebruik lezen

Afval voor hergebruik recyclen

Op het apparaat

M ! i M

WAARSCHUWING: Dit apparaat bevat stoffen die ge- vaarlijk zijn voor de gezondheid. Alleen deskundige per- sonen die een geschikte persoonlijke veiligheidsuitrusting dragen mogen het apparaat onderhouden en leegmaken, daarbij inbegrepen het verwijderen van de stofzak. Schakel het apparaat niet in voordat het volledige filtersysteem geïnstalleerd en de werking van de volumestroomcon- trolegetestis.

Plaats van de identificatiegegevens op het apnl Het type en het seriekenmerk staan op het typeplaatje van uw apparaat. Neem deze gegevens over in uw handleiding en geef ze altijd door wanneer u onze vertegenwoordiging of ons servicestation om informatie vraagt.

Type:

Generatie: 01

Serienr.:

2 Beschrijving

2.1 Gebruik volgens de voorschriften

Het apparaat is een universele industriestofzuiger met een effectieve reinigingsfunctie voor droogstof. Hij is zowel voor "droge" als "natte" toepassingen geschikt.

Het apparaat kan zowel aan het elektriciteitsnet als ook los van het elektriciteitsnet met Hilti 36 V Li-ion accu's gebruikt worden. Bij gebruik aan het elektriciteitsnet kan het apparaat tegelijkertijd als universeel acculader voor alle Hilti Li-ion accu's (14 V/22 V/36 V) worden gebruikt. Bij gebruik van de adapterplaat en duwbeugel (toebehoren) kan de zuiger als transportwagen voor maximaal drie Hilti gereedschapskoffers worden gebruikt.

Het apparaat is geschikt om mineraal boorslib van natte werkzaamheden met Hilti diamantboorgereedschap resp. Hilti diamantzagen en grote hoeveelheden droog mineraal stof afkomstig van Hilti diamantslijpmachines, haakse slijpmachines, boorhamers en boorkronen voor droge toepassingen op te zuigen.

De apparaten VC 20-UM-Y en VC 40-UM-Y zijn geschikt voor het op-/afzuigen van droge, niet brandbare stoffen, vloeistoffen, houtsnippers, kwartshoudend mineraalstof en gevaarlijk stof met explosiegrenswaarden (bijv. MAK- of AGW-waarden) ≧0,1 mg/m³ (stofklasse M volgens IEC/EN 60335-2-69).

Het opzuigen van alle andere voor de gezondheid gevaarlijke stoffen is verboden.

Het opzuigen van olie en vloeistoffen met een temperatuur hoger dan 60 °C is verboden.

Bij het opzuigen van stoffen met explosiegrenswaarden moet voor voldoende luchtverversing in de ruimte worden gezorgd als de lucht van het apparaat in de ruimte wordt teruggevoerd (neem in het kader hiervan ook de geldende nationale voorschriften in acht).

Het apparaat mag niet worden gebruikt voor het opzuigen van explosiegevaarlijke stoffen, gloeiend of brandend resp. brandbaar (uitzondering: houtsnippers) en agressief stof (bijvoorbeeld magnesium-aluminiumstof enz.) en vloeistoffen (bijvoorbeeld benzine, oplosmiddelen, zuren, koel- en smeermiddelen enz.

Het apparaat mag niet liggend worden gebruikt.

Het apparaat mag inclusief accessoires en vuil maximaal 80 kg wegen.

Het apparaat niet gebruiken als opstapje.

Het apparaat niet continu dan wel in automatische of halfautomatische opstellingen gebruiken.

Het personeel dat met het apparaat werkt moet voorafgaand aan de werkzaamheden worden geïnformeerd over de bediening van het apparaat, de gevaren die van het op te zuigen materiaal uitgaan en de veilige verwerking van het opgezogen materiaal.

Gebruik onder water is verboden.

Ditapparaatmagnietwordengebruiktopmensenendieren.

Gebruik ter voorkoming van elektrostatische oplading een antistatische zuigslang.

Dit apparaat is geschikt voor professioneel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurbedrijven.

Materialen die schadelijk zijn voor de gezondheid (bijv. asbest) mogen niet worden bewerkt.

De werkomgeving kan zijn: bouwplaatsen, werkplaatsen, renovaties, ombouw en nieuwbouw.

Neem de specificaties in de handleiding betreffende het gebruik, de verzorging en het onderhoud in acht.

Gebruik ter voorkoming van letsel alleen originele Hilti toebehoren en apparaten.

Het apparaat en de bijbehorende hulpmiddelen kunnen gevaar opleveren als ze door ongeschoolde personen onjuist of niet volgens de voorschriften worden gebruikt.

Aanpassingen of veranderingen aan het apparaat zijn niet toegestaan.

Volg ook de veiligheids- en bedieningsinstructies voor de gebruikte toebehoren.

Gebruik om risico's te voorkomen alleen goedgekeurde accu-packs en acculaders.

Gebruik de accu-packs niet als energiebron voor andere niet-gespecificeerde verbruikers.

2.2 Slangdiameterinstellingen (alleen VC 20-UM-Y/ VC 40-UM-Y)

Voor de correcte instelling van de waarschuwingsdrempelwaarde voor de M-functie selecteert u de slangdiameter overeenkomstig de met het apparaat gebruikte slang.

2.3 Inbegrepen bij de levering van de standaarduitrusting zijn:

1 Apparaat incl. filterelement

1 Zuigslang compleet met slangaansluiting, elektrisch geleidend, slangmof en conische adapter

1 Stofzak kunststof PE VC 20

1 H a n d l e i d i n g

2.4 Gebruik van verlengsnoeren

Gebruik alleen verlengsnoeren die voor de toepassing zijn toegestaan en een voldoende diameter hebben. Anders kan vermogensverlies van het apparaat en oververhitting van het snoer optreden. Controleer het verlengsnoer regelmatig op beschadigingen. U dient beschadigde verlengsnoeren te vervangen.

Aanbevolen minimumdiameter en max. kabellengten voor het apparaat tijdens gebruik met een elektrisch gereedschap via het stopcontact van het apparaat:

Snoerdiameter	1,5 mm^2 2,5 mm^2	3,5 mm^2
Netspanning 220-240 V 20 m 40	m 50 m

Gebruik alleen geaarde verlengsnoeren!

Gebruik geen verlengsnoer met een snoerdiameter kleiner dan 1,5 mm ^2 .

2.5 Verlengsnoer buiten

Gebruik buiten alleen voor dit doel goedgekeurde en overeenkomstig gekenmerkte verlengsnoeren.

2.6 Het gebruik van een generator of transformator

Dit apparaat kan met een generator of transformator van de bouwplaats worden aangedreven, wanneer aan de volgende voorwaarden is voldaan: Het afgegeven vermogen in watt is minstens het dubbele van hetgeen op het typeplaatje van het apparaat staat aangegeven, de bedrijfsspanning dient altijd binnen de +5% en -15% ten opzichte van de nominale spanning te liggen en de frequentie moet 50 tot 60 Hz zijn en mag nooit meer dan 65 Hz bedragen, en er dient een automatische spanningsregelaar met aanloopversterking voorhanden te zijn.

Bij gebruik van een generator/transformator in geen geval gelijktijdig andere apparaten aansluiten en gebruiken. Het in- en uitschakelen van andere apparaten kan onderspannings- en/of overspanningspieken veroorzaken, waardoor het apparaat beschadigd kan raken.

2.7 Aanwijzingen voor gebruik van accessoires

Accessoires	Soort toepassing
Stofzak kunststof PE VC 20/40 minerale toepassingen, nat en	droog
Stofzak papier VC 20/40 houttoepassingen
Filterelement PTFE natte en intensieve droge toepassingen
Filterelement VC 20/40 overwegend droog
Filterelement PES VC 20/40 nat en droog
Zuigslang antistatisch 27 mm en 3,5 m nat en droog
Zuigslangantistatisch36mmen4,65m natendroog

Bij de VC 20-UM en de VC 40-UM moet beslist een stofzak (stofzak kunststof of stofzak papier) worden gebruikt!

2.8 Laadtoestand van het Li-ion accu-pack tijdens het laden

LED brandt permanent LED knipperend	Laadtoestand	n %
LED 1, 2, 3, 4	-	= 100%
LED 1, 2, 3	LED 4	75% tot 100%
LED 1, 2	LED 3	50% tot 75%
LED 1	LED 2	25% tot 50%
-	LED 1	< 25%

3 Toebehoren

Vervangingsonderdelen, gereedschap en accessoires zijn via de gebruikelijke Hilti-adressen verkrijgbaar.

Omschrijving	Artikelnummer, beschrijving
Stofzak kunststof PE VC 20	203854, M-klasse stofzuigers: minerale toepassingen
Stofzak kunststof PE VC 40	203852, M-klasse stofzuigers: minerale toepassingen
Stofzak papier compleet VC 20	203858, M-klasse stofzuigers: houttoepassingen
Stofzak papier compleet VC 40	203856, M-klasse stofzuigers: houttoepassingen
Filterelement PTFE	436058
Filterelement VC 20/40	203862
Filterelement PES VC 20/40	203863
Zuigslang antistatisch 27 mm met 3,5m	203865
Zuigslang antistatisch 36 mm en 4,65 m	203867
Conische adapter 203878
Duwbeugel VC 20	2044214
Duwbeugel VC 40	2047174
Adapterplaat	2044211
Toebehorenbox	2044212
Toebehorenset	2044213, 1 bocht, 3 verlengbuizen, 1 vloermondstuk met lamellen en 1 set borstels

Technische wijzigingen voorbehouden!

Nominale spanning	220...240 V	220...240 V/ CH	220...240 V/	GB20...240V/	NZ 36V
Nominaal opgenomen vermogen	1.200 W 1.200 W	1.200 W 1.200	W 750 W
Aansluitvermogen geïntegreerd stopcontact voor elektrisch ge-reedschap (indien aanwezig)	2.000 W 700 W	1.400 W 800 W
Netstroomkabel (type)	H07 RN-F3G 1,5 mm2	H07 RN-F3G 1,5 mm2	H07 RN-F3G 1,5 mm2	H07 RN-F3G 1,5 mm2

Stroomvoorziening Gebruik met	netvoeding (230 V) Gebruik met accuvoeding
Max. volumestroom (lucht)VC 20-U-Y, VC 40-U-Y	74 l/s 57 l/s
Max. volumestroom (lucht)VC 20-UM-Y, VC 40-UM-Y	136 m^3/h 106 m^3/h
Max. onderdruk VC 20-U-Y,VC 40-U-Y	23 kPa 16,6 kPa
Max. onderdruk VC 20-UM-Y,VC 40-UM-Y	22 kPa 15,6 kPa

Apparaat- en toepassingsinformatie

Isolatieklasse Isolatieklasse I

Veiligheidsklasse IP X4 spatwaterbeschermd

Geluids- en trillingsinformatie (gemeten volgens EN 60335-2-69):

Typisch A-gekwalificeerd geluidsemissieniveau	71 dB (A)
Onzekerheid voor het genoemde geluidsniveau	2,5 dB (A)
Triaxiale trillingswaarden (vibratievectorsom)	< 2,5 m/s ^2
Onzekerheid (K)	is geïntegreerd in de trillingswaarde

Apparaat	VC 20-U-Y/VC 20-UM-Y	VC 40-U-Y/VC 40-UM-Y
Netfrequentie	50 / 60 Hz	50 / 60 Hz
Gewicht conform EPTA-procedure 01/2003	15,3 kg / 15,3 kg	16,9 kg / 16,9 kg
Gewicht zuigslang	1,3 kg	1,3 kg
Afmetingen (L x B x H)	545 mm X 380 mm X 545 mm	530 mm X 380 mm X 675 mm
Netkabel	5 m	5 m
Inhoud reservoir	21 l	36 l
Nuttige hoeveelheid stof	23 kg	40 kg
Nuttige hoeveelheid water	13,5 l	25 l
Zuigslangdiameter (draaimof aan stofzuiger; gereedschapsmof aan apparaat)	36 mm 36 mm

Apparaat	VC 20-U-Y/VC 20-UM-Y VC 40-U-Y/VC 40-UM-Y
Luchttemperatuur -10...+40 °C -10	..+40 °C
Automatische filterreiniging (uit-schakelbaar) circa elke	15 s 15 s

Acculader

Uitgangsvermogen 365 W

Uitgangsspanning 7,2...36 V

Bediening Elektronische laadcontrole en bediening via microcontroller

Koeling Actieve koeling

Accu-pack Li-ion

AANWIJZING

Bij te hoge of te lage temperaturen worden de oplaadtijden van het accu-pack verlengd. Lage temperaturen kunnen ertoe leiden dat de accu niet volledig wordt opgeladen.

Spanning	Type Laadtijd		Bijvoorbeeld voor de apparaten:
14,4 V B 14/1.6 Li-Ion	21 min	SFC 14-A
14,4 V B 14/3.3 Li-Ion	23 min	SFC 14-A
21,6 V B 22/1.6 Li-Ion	21 min	SFC 22-A
21,6 V B 22/2.6 Li-Ion	24 min	SFH 22-A
21,6 V B 22/3.3 Li-Ion	31 min	SFC 22-A
36 V	B 36/3.0 Li-Ion	24 min	TE 6-A36
36 V	B 36/3.9 Li-Ion	44 min	TE 7-A
36 V	B 36/6.0 Li-Ion	42 min	TE 30-A

Accu-pack	B 36/6.0 Li-Ion
Nominale spanning	36 V
Capaciteit 6 Ah
Energie-inhoud	216 Wh
Gewicht	1,8 kg
Soort cellen	Li-ion
Temperatuurbewaking	NTC
Diepontladingsbeveiliging	ja

5 Veiligheidsinstructies

5.1 Algemene veiligheidsinstructies

WAARSCHUWING! Lees alle aanwijzingen en veiligheidsvoorschriften. Wanneer de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en voorschriften goed.

5.1.1 Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk niet met het apparaat in een explosieve omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Apparaten veroorzaken von-

kendiehetstofofdedampentotontstekingkunverwachte situaties beter onder controle brengen. houden.

c) Houd kinderen en andere personen tijdens het gebruik van het apparaat uit de buurt. Wanneer wordt afgeleid, kunt u de controle over het apparaat verliezen.

5.1.2 Elektrische veiligheid

a) De aansluitstekker van het gereedschap moe in het stopcontact passen. De stekker mag geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met ge oppervlakken, bijvoorbeeld van buizen, verwai mingen, fornuizen en koelkasten. Er bestaat e verhoogd risico door een elektrische schok wanne uw lichaam geaard is.
c) Houd het apparaat uit de buurt van regen en vocht. Het binnendringen van water in het elektrische apparaat vergroot het risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd de het apparaat te dragen of op te hangen stekker uit het stopcontact te trekken. Hou kabel uit de buurt van hitte, olie, scherpe en bewegende gereedschapsdelen. Beschadigde of in de war geraakte kabels vergroten het risico v een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buite huis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrisch gereedsd in een vochtige omgeving absoluut noodza is, gebruik dan een lekstroomschakelaar. Het gebruik van een lekstroomschakelaar verkleint het risico op stroomschokken.

5.1.3 Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga verstand te werk bij het gebruik van het apparaat. Gebruik het apparaat niet wanneer u moe of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstig letsel leiden.
b) Voorkom per ongeluk inschakelen. Controleer het apparaat is uitgeschakeld voordat u de ker in het stopcontact steekt en/of de ac brengt, of het apparaat optilt of draagt. Wanneer u bij het dragen van het elektrisch gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
c) Neem geen ongewone lichaamshouding aan. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap

het Draag geschikte werkkleding. Draag geen loshan- anneegende kleding of sieraden. Houd haren, kleding en haat handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kun- nen door bewegende delen worden meegenomen.

e) Wanneer stofafzuig- of stofopvangvoorzieningen t kunnen worden gemonteerd, dient u zich ervan in te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuig- systeem kan de gevaren door stof beperken.

5.1.4 Gebruik en hantering van het apparaat

a) Overbelast het apparaat niet. Gebruik voor uw eaardwerkzaamheden het daarvoor bestemde elektri- ar- sche gereedschap. Met het passende elektrische een gereedschap werkt u beter en veiliger binnen het eer aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of de accu doel, uit het apparaat voordat u het gereedschap in- of oxtelt,deebehoren wisselt of het apparaat weglegt. ud deze voorzorgsmaatregel voorkomt onbedoeld star- randen van het elektrisch gereedschap.

ded) Bewaar niet-gebruikte elektrische apparaten bui- van ten bereik van kinderen. Laat het apparaat niet gebruiken door personen die er niet mee ver- trouwd zijn en deze aanwijzingen niet hebben ge- lezen. Apparaten zijn gevaarlijk wanneer deze door onervarenpersonenwordengebruikt.

Ga zorgvuldig met het apparaat om. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderchap delen gebroken of zodanig beschadigd zijn dat kelijk de werking van het apparaat nadelig wordt beïvloed. Laat beschadigde delen repareren voordat u het apparaat gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden apparaten.
f) Gebruik apparaat, toebehoren, inzetgereedschappen en dergelijke volgens deze met aanwijzingen en zoals voor dit speciale apparaat is voorgeschreven. Let daarbij op de benarbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van apparaten voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

of 5.1.5. Service

cluaarhet apparaat alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het apparaat in stand blijft.

5.2 Aanvullende veiligheidsvoorschriften

5.2.1 Persoonlijke veiligheidsuitrusting

a) De gebruiker en personen die zich in de bevinden, moeten tijdens het gebruik van het apparaat een geschikte veiligheidsbril, veiligheidshelm, gehoorbescherming, veiligheidshandschoenen, veiligheidsschoenen en stofmasker (P2) dragen.
b) Draag bij het werken met mineraal boorslijligheidskleding en voorkom contact met de (pH>9 bijtend)

5.2.2 Eisen aan de gebruiker

a) Het apparaat mag alleen door bevoegd, ge eerd personeel bediend, onderhouden en g reerd worden. Dit personeel moet speciaal hoogte zijn gesteld van de mogelijke geva
b) Wees extra voorzichtig, wanneer u op trap werkt.
c) Steek niets in de openingen van het appa Werk niet met het apparaat als openingen blokkeerd zijn. Houd openingen vrij van st haar en alles wat de luchtstroom kan be ren.

5.2.3 Correcte inrichting van de werkomgeving

a) Zorg voor een goede ventilatie van de we Slecht geventileerde werkruimtes kunnen als gevo van stofbelasting schadelijk zijn voor de gezondhe
b) Houd de werkomgeving vrij van voorwerpen waaraan u zich kunt verwonden. Ongeorden in uw werkgebied kan leiden tot ongevallen.
c) Zorg ervoor dat andere personen het appa het verlengsnoer niet aanraken.
d) Leidt het net- en het verlengsnoer en de zuigerslang tijdens het werk altijd naar ao van het apparaat weg. Dit vermindert het risi tijdens de werkzaamheden te vallen.
e) Ruim na de werkzaamheden het netsnoer, tuele verlengsnoeren en de stofzuigerslang op. Dit vermindert de kans op struikelen.
f) Verplaats het apparaat niet met een kraan.
g) Kinderen moeten duidelijk worden gemaakt het apparaat geen speelgoed is.
h) Het apparaat is niet bestemd om gebruikt den door personen (inclusief kinderen) met

perkte lichamelijke gesteldheid, beperkte sensoriek of beperkte geestelijke vermogens of personen (inclusief kinderen) zonder ervaring en/of kennis, behalve als ze onder toezicht staan var een voor de veiligheid verantwoordelijk persoon of van deze persoon aanwijzingen krijgen hoe I apparaat te gebruiken.

5.2.4 Gebruik en onderhoud

a) Laat het apparaat nooit onbeheerd achter.
b) Het apparaat moet tegen vorst worden beschermd.
c) Bij M-klasse stofzuigers moet de inlaataansluiting tijdens het vervoeren en het niet gebruiken van h apparaat met de afdekking worden afgesloten.
d) Controleer of het filter correct gemonteerd is. Controleer of het filter onbeschadigd is.
(e) Rijd de stofzuiger niet over de stroomkabe nl
f) De waterniveaubegrenzingsinrichting moet over vei- eenkomstig de aanwijzingen regelmatig met een huid borstel worden gereinigd en op beschadigingen worden gecontroleerd.
g) Laad accu's alleen op in laadapparaten die door de fabrikant worden geadviseerd. Voor een laadap- instruparaat dat voor een bepaald type accu-pack geschikt repais, bestaat het risico van brand wanneer deze met op de andere accu's wordt gebruikt.
en) Voorkom aanraking van de niet-gebruikte accu en met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen aat. die overbrugging van de contacten kunnen ge-veroorzaken. Kortsluiting tussen de accucontacten f, pluis, brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact hiermee. Bij onvoorzien contact met water afspoelen. Wanneer de vloeistof in de ogen komt, dient u bovendien een te raadplegen. Gelekte accuvloeistof kan tot huidir-ritaties en verbrandingen leiden.
j) Stel de accu-packs niet bloot aan hoge temper turen of aan vuur. Er is sprake van explosiegevaar.
k) De accupacks mogen niet uit elkaar genomen, kruimteengedrukt, tot boven de 80 °C worden verhit of verbrand. Anders bestaat er gevaar voor vuur, d. verbranding door bijtend zuur en explosie.
I) Voorkom dat er vocht binnendringt. Binnengedron- heidgen vocht kan kortsluiting veroorzaken en brandwon- den of brand tot gevolg hebben.
aat) Gébruik uitsluitend de voor uw apparaat goed- gekeurde accu-packs. Bij het gebruik van andere stof-accu-packs of het gebruik van accu-packs voor an- teren- dere doeleinden is er kans op brand en bestaat o onexplosiegevaar.
n) Neem de bijzondere richtlijnen voor het transport even-de opslag en het gebruik van Li-Ion accu-packt altijd in acht.
o) Voorkom kortsluiting bij het accu-pack. Controleer alvorens het accu-pack in het apparaat te plaatsen of lat de contacten van het accu-pack en in het apparaat vrij zijn van vreemd materiaal. Worden contacten van te wer-accu-pack kortgesloten, dan bestaat het risico be- van vuur, verbranding door bijtend zuur en explosie.

p) Beschadigde accu-packs (bijvoorbeeld met scheuren, gebroken onderdelen, verbogen, ingedrukte en/of uitgetrokken contacten) mo niet geladen en ook niet meer gebruikt v

5.2.5 Mechanisch

Neem de instructies voor de verzorging en houd in acht.

5.2.6 Elektrisch

a) Steek de stekker in een geschikt, geaard contact, dat veilig geïnstalleerd is en aan plaatse geldende eisen voldoet.
b) Mocht u twijfelen of de contactdoos corre aard is, laat dit dan door een gekwalifice elektrotechnicus controleren.
c) Controleer regelmatig het voedingssnoer van apparaat, en laat dit in geval van bescha repareren in een Hilti-servicestation. Control de verlengsnoeren regelmatig en vervang d wanneer ze beschadigd zijn.
d) Controleer of de toestand van het apparaa de toebehoren voldoen aan de voorschrifte bruik het apparaat en de toebehoren niet beschadigingen zijn, het systeem niet comp is of bedieningselementen niet goed te ge zijn.
e) Wordt het net- of het verlengsnoer tijdens werkzaamheden beschadigd, dan mag u he aanraken. Haal de stekker uit het stopcon Beschadigde voedings- en verlengsnoeren houden het risico van een elektrische schok in.
f) De elektrische kabel mag alleen worden ve gen door het type dat in de handleiding geven.
g) Bij een stroomonderbreking: het apparaat u schakelen en de stekker uit het stopconta
h) Gebruik geen verlengsnoeren met meervoudi stekkerdozen en geen verschillende apparat tegelijkertijd.
i) Gebruik het stopcontact alleen voor de in handleiding beschreven gebruiksdoelen.
j) De zuigkop nooit met water afspoelen: Ge voor personen en apparaat.
k) Koppelingen van stroom-, verleng- of aanslu bels moeten spatwaterbeveiligd zijn.

1) Stroomkabels alleen direct aan de stekker uit het stopcontact trekken (niet door aan het snoer te gen trekken).
onder Verplaats het apparaat nooit door aan de stroo kabel te trekken.
n) Gebruik het apparaat nooit in vuile of natte toe et ond. Vocht of stof dat zich aan het oppervla het apparaat hecht, met name van geleidend m teriaal, kan onder ongunstige omstandigheden tot een elektrische schok leiden. Laat daarom veror reinigde apparaten, met name wanneer er vaak geleidend materiaal wordt bewerkt, regelmatig controleren door de Hilti-service.
o) Let erop dat de kabel niet in plassen ligt.
p) Raak de contactdoos of accessoires niet met stop-natte handen aan.

alle ter

5.2.7 Op te zuigen materiaal

eer) Materialen die schadelijk zijn voor de gezondheid eze brandbaar en/of explosief stof mag niet worden opgezogen (magnesium-aluminiumstof enz.).
t b) Het apparaat met stofklasse M is geschikt voor het n. Gop-/afzuigen van droog, niet brandbaar stof, hout- als snippers, kwartshoudend mineraalstof en gevaarlijk pleet stof met explosiegrenswaarden ≥0,1 mg/m³. Afhan- bruikenkelijk van het gevaar van het op/af te zuigen moet het apparaat met geschikte filters worden de uitgerust.
t c) niet Brandbare, explosieve, agressieve vloeistoffen tact. mogen niet worden opgezogen (koel- en smeer- middelen, benzine, oplosmiddelen, zuren (pH<5), logen (pH>12,5) enz.)
van-Schakel het apparaat onmiddellijk uit zodra er is aalgeim of vloeistof uit komt.
e) Vermijd het contact met basische of zure vloeistoffen. Spoel bij onvoorzien contact met water act hafen. Komt de vloeistof in de ogen, spoel deze ge met veel water uit en neem contact op met en arts.
f) Draag veiligheidshandschoenen wanneer hete de materialen tot max. 60 °C worden opgezogen. g) Geen voorwerpen opzuigen die door de opvang- vaar zak heen tot letsel kunnen leiden (bijvoorbeeld puntige of scherpe voorwerpen)
litka-

5.2.8 Thermisch

Hete materialen >60 °C mogen niet worden opgezo gen (gloeiende sigaretten, hete as enz.).

6 Inbedrijfneming

6.1 Zuigen

ATTENTIE

De netspanning dient overeen te komen met gevens op het typeplaatje. Het apparaat mag aangesloten zijn op het elektriciteitsnet.

GEVAAR

Sluit het apparaat alleen op een deugdelijk stroombron aan.

ATTENTIE

Zorg er tijdens het gebruik voor dat de sto stevig staat door middel van de wielremmen.

ATTENTIE

Let er bij het plaatsen van de zuigkop op, niet beknelt en dat de kabel niet beschadig

6.1.1 Eerste gebruik

1. Neem het apparaat uit de verpakking en sluit de meegeleverde zuigslang op de inlaataansluiting aan.

AANWIJZING Voor het opzuigen van stof met e plosiegrenswaarden van ≥0,1 mg/m³ de M-klasse uitvoering gebruiken. Stofzak (kunststof) voor mineraal stof of papieren stofzak voor houtsnippers overeenkomstig de handleiding in het reservoir a brengen.

AANWIJZING Voor het opzuigen van ongevaarlijk stof: Kunststof stofzak volgens de gebruiksaanwijzing (opgedrukt) in het reservoir aanbrengen.

6.1.1.1 Papieren stofzak aanbrengen voor het opzuigen van houtsnippers 2

1. Open de twee sluitklemmen.
2. Til de zuigkop van het vuilreservoir.
3. Schuiftekartonnenflensvandepapie de kunststof adapter.
4. Borg de kunststof adapter met de papieren stofzal in de daarvoor bedoelde opening in het reservoir aan.
5. Zet de zuigkop op het vuilreservoir.
6. Sluit de twee sluitklemmen.
7. Verzeker u ervan, dat de zuigkop correct is gemor teerd.
8. Sluit de slang op het apparaat aan.

6.1.1.2 Stofzak kunststof aanbrengen

1. Open de twee sluitklemmen.
2. Til de zuigkop van het vuilreservoir.
3. Bevestig een nieuwe kunststof stofzak (gebruiksaanwijzing opgedrukt) in het vuilreservoir.
4. Zet de zuigkop op het vuilreservoir.
5. Sluit de twee sluitklemmen.

6.2 Opladen van accu-packs

6.2.1 Zorgvuldige omgang met het accu-pack

ATTENTIE

Het apparaat is afgestemd op de vermelde Hilti accu-packs. Er mogen geen andere accu-packs worden gela-den. Dit kan persoonlijk letsel, vuur, brand en vernietiging van het accu-pack en het apparaat tot gevolg hebben. Dit een defect accu-pack kan bijtende vloeistof lopen. Voorkom contact met deze vloeistof.

AANWIJZING

Controleer voordat u het accu-pack aanbrengt in de geaarde acculader of de contacten schoon en vetvrij zijn.

Sla het accu-pack zo koel en droog mogelijk op. Be het accu-pack nooit in de zon, op een verwarming of uiter een raam. Wanneer de levensduur verstreken is, dienen de accu-packs op een milieuvriendelijke en veilige wijzetewordenafgevoerd.

Alleen geschikte Hilti accu-packs gebruiken.

GEVAAR

an De accu-packs alleen in het apparaat of in Hilti laders opladen.

6.2.2.1 De eerste lading van een nieuw accu-pack

Laad de accu-packs voor het eerste gebruik volledig op.

6.2.2.2 De lading van een gebruikt accu-pack

GEVAAR

De accu-packs alleen in het apparaat of in Hilti laders opladen.

enstofzakin

Zorg ervoor dat de buitenvlakken van het accu-pack schoon en droog zijn, voordat u het accu-pack in de acculader plaatst.

6.2.2.3 Opnieuw laden Li-ion accu-pack

ATTENTIE

Zorg ervoor dat de buitenzijde van het accupack schoon en droog is, voordat u het accupack in c acculader plaatst.

Li-ion accu-packs zijn altijd gebruiksklaar, ook wanneer ze ten dele zijn opgeladen. De laadprocedure wordt op het apparaat via de LED's weergegeven.

6.2.3 Accu-pack aanbrengen

GEVAAR

Alleen geschikte Hilti accu-packs gebruiken.

1. Open het accudeksel.
2. Schuif het accu-pack van achteraf in het apparaat tot het hoorbaar met een klik bij de aanslag ve delt.
3. ATTENTIE Een vallend accu-pack kan u en ande in gevaar brengen.
   Controleer voor het begin van de werkzaamheder of het accu-pack goed in het apparaat zit.

6.2.4 Accu-pack verwijderen 3

1. Open het accudeksel.
2. Druk een of beide ontgrendelingsknoppen in.
3. Trek het accu-pack naar achteren uit het apparaat

6.2.5 Transport en opslag van accu-packs

Als het accu-pack voor transport of opslag van het aaf raat wordt gescheiden, controleren dat de contacten van het accu-pack niet kortgesloten worden. Verwijder losse metalen voorwerpen zoals schroeven, nagels, klemmen, losse schroefbits, draden of metaalspanen uit de koffer de gereedschapskist of de transportkist, resp. voorkom dat deze voorwerpen contact kunnen maken met het accu-pack.

Neem bij het verzenden van accu-pack (weg-, rail-, zee- of luchttransport) de nationaal en internationaal geldende transportvoorschriften in acht.

ren 6.3 Zuigen in accufunctie (na het opladen)

Breng een of twee, volgens voorgaande beschrijving, voor het gebruik toegestane accu-packs aan.

AANWIJZING

De accu-packs moeten goed opgeladen zijn.

6.4 Transport

GEVAAR

Bij M-klasse stofzuigers moet de inlaataansluiting tijdens het vervoeren en het niet gebruiken van het apparaat met de afdekking worden afgesloten.

Het volle apparaat mag niet worden gedragen.

Leeg het apparaat voordat het naar een andere plaats wordt gedragen.

Nadatervloeistofisopgezogen, hetapparaatn len of liggend vervoeren.

Voor het transport kunt u met behulp van de conische adapter de beide slanguiteinden samenvoegen.

7 Bediening

WAARSCHUWING

Bij M-klasse stofzuigers het volgende in acht nemen: Voordat het apparaat uit een gebied met ge- stoffen wordt verwijderd, de buitenkant van h paraat afzuigen, schoonvegen of het apparaat inpakken. Alle onderdelen van het apparaat m als verontreinigd worden beschouwd nadat dez het gevaarlijke gebied zijn verwijderd en er ten geschikte maatregelen worden getroffen of spreiding van het stof te vermijden.

ATTENTIE

Bij M-klasse stofzuigers het volgende in acht nemen: LET OP: Gebruik altijd een geschikte stofopva zak. Dit apparaat bevat stof dat schadelijk v gezondheid is. Ledigings- en onderhoudswerkza heden, inclusief het afvoeren van stofopvangza mogen uitsluitend worden uitgevoerd door vak personeel dat de overeenkomstige veiligheidsuit ting (ademmasker P2 of hoger en wegwerpkle draagt. Het apparaat niet zonder volledig filte teem gebruiken.

ATTENTIE

Zorg er tijdens het gebruik voor dat de sto stevig staat door middel van de wielremmen.

7.1 Gebruik met netvoeding

1. Steek de stekker in het stopcontact.
   aerlijke
2. Draai de functieschakelaar in de stand "ON". t ap-
   goed
   7.2 Gebruik met accuvoeding peten

eAANWIJZING

mot apparaat werkt zowel met een als met twee aange- braachte 36 V-accu's. Met een accu-pack is slechts de halve accuduur beschikbaar.

AANWIJZING

Tijdens het gebruik met de accu's kan de geïntegreerde engentactdoos voor elektrisch gereedschap niet gebruikt povorden.

kilen,Plaats minstens een Hilti 36 V 6,0 ah Li-ion accu in kundigeen accuschacht.

ruß- Draai de functieschakelaar in de stand "ON".

eding de laadtoestand wordt tijdens het gebruik via de rsys- weergave op het apparaat weergegeven.

7.3 Slangdiameter-instelling (VC 20-UM/ VC 40-UM)

Voor de correcte instelling van de waarschuwingsdrem- fzuiger pelwaarde voor de M-functie selecteert u de slangdia-

meter overeenkomstig de met het apparaat gebruikte slang.

7.4 Functie met gebruik van de contactdoos elektrisch gereedschap (alleen bij gebruik netvoeding)

GEVAAR

De contactdoos is alleen bedoeld voor het rechtstreeks aansluiten van elektrisch gereedschap op de stofzuiger.

AANWIJZING

Controleer of het apparaat is uitgeschakeld voordat u stekker in het stopcontact steekt.

AANWIJZING

Neem de gebruiksaanwijzing en de hierin aangegeven veiligheidsvoorschriften van op het stopcontact aange sloten elektrisch gereedschap in acht.

AANWIJZING

Controleer of het maximale opgenomen vermogen van het aan te sluiten elektrisch gereedschap lager is dan maximaal voor het stopcontact toelaatbare vermogen (tabel "Technische gegevens" en opdruk op het stop tact).

1. Steek de stekker van het apparaat in het stopcontact.
2. Draai de schakelaar van de stofzuiger in de stand "AUTO".
3. Schakel het elektrisch gereedschap in. De stofzuig start automatisch.

AANWIJZING Na het uitschakelen van het appar blijft dit nog eventjes werken, zodat het stof in zuigslang wordt afgezogen.

7.5 Droog stof opzuigen

AANWIJZING

Voor het opzuigen van droog stof en vooral minerale stofsoorten moet er altijd de juiste stofzak in het rese worden geplaatst (Hilti-accessoire). Het opgezogen materiaal kan dan eenvoudig en zonder rondslingerend v worden verwijderd.

ATTENTIE

Het opgezogen materiaal moet overeenkomstig wettelijke bepalingen worden verwerkt.

ATTENTIE

Gebruik de stofzuiger nooit zonder filterelement.

ATTENTIE

Let er bij het plaatsen van de zuigkop op, niet beknelt en dat de kabel niet beschadigo

7.5.1 Automatische filterelementreiniging

AANWIJZING

Het filterelement om te reinigen niet tegen harde voor werpen kloppen of met harde resp. puntige voorwerp bewerken. Hierdoor wordt de levensduur van het filter element verkort.

AANWIJZING

Het filterelement mag niet met perslucht worden gereinigd. Dit kan tot scheuren in het filtermateriaal leiden.

voor

mANWIJZING

Het filterelement is een slijtageonderdeel. Het moet minstens elk half jaar, bij intensief gebruik van het apparaat vaker, worden vervangen.

AANWIJZING

De filterelementreiniging werkt alleen als de zuigslang is aangesloten.

Het apparaat beschikt over een filterreinigingssysteem, om het filterelement grondig vrij te maken van aanhechtend stof. De filterreiniging kan door het indrukken van de toets (16) UIT en door opnieuw indrukken weer worden INgeschakeld. De status wordt door de "Statusindicatie automatische filterreiniging" aangeduid: Lamp brandt = filterreiniging actief. Lamp brandt niet = filterreiniging ge- deactiveerd. Bij iedere start van het apparaat wordt de filterreiniging automatisch INgeschakeld.

Het filterelement wordt door een luchtstoot (pulserend geluid) automatisch gereinigd.

7.5.2 Stofzak papier verwisselen 2

GEVAAR

Verzeker uzelf ervan, dat er geen voorwerpen uit zak steken, waaraan u zich zou kunnen verwonden

ATTENTIE

Het opgezogen materiaal moet overeenkomstig de wettelijke bepalingen worden verwerkt.

e

1. Haal de stekker uit het stopcontact.
2. Open de twee sluitklemmen.
3. Til de zuigkop van het vuilreservoir.
4. Maak bij de papieren stofzak de mof van de filterzak voorzichtig los van de adapter.
5. Sluit de mof van de filterzak met de schuif.
6. Reinig het vuilreservoir met een doek.
   .7. Bevestig een nieuwe stofzak in het vuilreservoir.
7. Zet de zuigkop op het vuilreservoir.
8. Sluit de twee sluitklemmen.

7.5.3 Stofzak kunststof vervangen 4 de

GEVAAR

Verzeker uzelf ervan, dat er geen voorwerpen uit zak steken, waaraan u zich zou kunnen verwonden

ATTENTIE

Het opgezogen materiaal moet overeenkomstig de wettelijke bepalingen worden verwerkt.

raakt.

1. Haal de stekker uit het stopcontact.
2. Open de twee sluitklemmen.
3. Til de zuigkop van het vuilreservoir.
4. De kunststof stofzak met een draadband onder de perforatie afsluiten.
5. Verwijder de kunststof stofzak.

6. Reinig het vuilreservoir met een doek.

7. Bevestig een nieuwe kunststof stofzak (gebruiksaanwijzing opgedrukt) in het vuilreservoir.

8. Zet de zuigkop op het vuilreservoir.
9. Sluit de twee sluitklemmen.

7.6 Akoestisch signaal (VC 20-UM/ VC 40-UM)

Als de luchtsnelheid in de aanzuigslang onder 20 m/s daalt, klinkt om veiligheidsredenen een akoestisch waar schuwingssignaal. Zie voor de oorzaak het hoofdstuk Foutopsporing.

7.7 Vloeistoffen opzuigen

GEVAAR

Zuig geen stof op dat schadelijk is voor de gezondh

GEVAAR

Bij onderhoudswerkzaamheden moeten de stekk uit het stopcontact en de accu-packs uit het verwijderd zijn.

ATTENTIE

Gebruik de stofzuiger nooit zonder filterelement

7.7.1 Voor het opzuigen van vloeistoffen

1. Neem de stofzak uit het vuilreservoir.
2. Controleer de elektroden voor de vulniveaucontrole (twee metalen platen aan de onderzijde van de z kop) op vervuiling en reinig deze bij verontreinig gen met een borstel.

7.7.2 Tijdens het opzuigen van vloeistoffen

Gebruik zo mogelijk een apart filterelement voor natte toepassingen.

AANWIJZING

Gebruik zo mogelijk het Hilti PTFE filterelement.

Schakel het apparaat onmiddellijk uit zodra er schuim komt en leeg het reservoir.

Als het maximale vloeistofniveau wordt bereikt schakelt het apparaat automatisch uit.

7.7.3 Na het opzuigen van vloeistoffen

1. Open de twee sluitklemmen.

2. Til de zuigkop van het vuilreservoir.

3. Leeg het reservoir en reinig het reservoir met een waterslang en de elektroden met een borstel.

7.8 Na de werkzaamheden

1. Schakel het apparaat uit.
2. Draai de functieschakelaar in de stand "OFF".
3. Haal de stekker uit het stopcontact.
   -4. Wikkel de netstroomkabel om de kabelhaspel.
4. Wikkel de zuigslang om het apparaat en fixeer het einde in de slanghouder.
5. Berg het apparaat, veilig tegen onbevoegd gebruik, in een droge ruimte op.

id7.9 Leeg het vuilreservoir

ATTENTIE

Verwijder voor het verwijderen van het vuil alle a de zuigkop bevestigde onderdelen (bijv. Hilti gereed- seepsetoffer) van de adapterplaat.

7.9.1 Vuilreservoir legen bij droog stof

7.9.1.1 Voor het legen van het vuilreservoir moet de volgende stappen worden uitgevoerd:

1. Haal de stekker uit het stopcontact.
2. Til de zuigkop van het vuilreservoir en plaats deze op een vlakke ondergrond.

7.9.1.2 Na het legen van het vuilreservoir moeten de volgende stappen worden uitgevoerd:

ATTENTIE

Let er bij het plaatsen van de zuigkop op, dat i niet beknelt en dat de kabel niet beschadigd raak

Zet de zuigkop op het vuilreservoir en sluit de twee sluitklemmen.

7.9.2 Vuilreservoir zonder stofzak leegmaken (bij uit vloeistoffen)

AANWIJZING

Het opgezogen materiaal moet overeenkomstig de wet- telijke bepalingen worden verwerkt.

1. Leeg het vuilreservoir met behulp van de hiervoor bestemde handgreepkommen door dit om te keren.
2. Reinig de rand van het vuilreservoir met een vochtige doek.

7.10 Gebruik als acculader

Statusindicatie acculader in het overzicht

	Brandt continu Het apparaat is aangesloten op het elektriciteitsnet en bedrijfsklaar.
	Knipperlicht Het accu-pack is te koud of te heet,er vindt geen lading plaats. Zodra het accu-pack de vereiste temperatuur heeft bereikt, schakelt het apparaat automatisch over op het laden.
	Licht uit Storing van de lader. Haal de stekkervan het apparaat uit het stopcontact en steek hem er weer in. Is het licht nog altijd uit, breng het apparaat dan naar de Hilti-reparatieservice.

7.10.1 Indicatie van de voortgang van het opladen

Brandt de groene LED van de statusindicatie acculader permanent, dan geeft het knipperen van een LED van de beide laadtoestandindicatoren het opladen aan.

7.10.2 Aanduiding van de boven- / ondertemperatuur

Is het accu-pack te warm of te koud, dan wordt dit door het knipperen van de groene LED voor de laadtoestandindicatie weergegeven. De LED's op het accu-pack geven daarbij de laadtoestand van de Li-ion accu-packs aan.

7.10.3 Indicatie van een defect accu-pack

Brandt de groene LED van de statusindicatie permanent en zijn alle LED's van een laadtoestandindicator uit, trekt u dan het betreffende accu-pack uit het laadstation. Blijven ook de LED's van de laadtoestandindicator op het accu-pack zelfs na de activering hiervan uit, dan is het accu-pack defect. Laat het accu-pack in het Hilti-center controleren.

7.11 Gebruik als transportwagen

1. Monteer de duwbeugel overeenkomstig de bijgevoegde handleiding.
2. Bevestig de adapterplaat overeenkomstig de bijgevoegde handleiding.
3. Klap de kofferbevestigingsbeugel in de loodrechte positie.
4. Schuif de gewenste Hilti apparaatkoffer met de handgreep over de kofferbevestigingsbeugel. Het opschrift van de Hilti koffer moet leesbaar zijn (op zijn kop staan).
5. De Hilti apparaatkoffers zijn door de ribben en de kofferbevestigingsbeugel tegen wegglijden beveiligd.
   AANWIJZING Het maximaal toelaatbare gewicht van de inhoud bedraagt 25 kg. Stapel slechts zoveel koffers op elkaar, dat de kofferbevestigingsbeuge altijd boven de handgreepopening van de bovenste koffer uitsteekt.

7.12 Bevestigen van de DPC 20 (toepassingen met slijpapparaat DG 150)

1. Monteer de duwbeugel overeenkomstig de bijgevoegde handleiding.
2. Bevestig de adapterplaat overeenkomstig de bijgevoegde handleiding.
3. Controleer of de kofferbevestigingsbeugel horizontaal vergrendeld is.
4. Zet de DPC 20 in de uitsparingen. Zorg ervoor dat et de contactdoos naar voren wijst.
5. Bevestig de DPC 20 met de spanrubbers.

8 Verzorging en onderhoud

AANWIJZING

Verwijder voor het openen van het accudeksel alle aan zuigkop bevestigde onderdelen (bijv. Hilti gereedschap koffer) van de adapterplaat.

AANWIJZING

Bij het opzuigen van kwartshoudend mineraalstof mag automatische filterreiniging niet uitgeschakeld worden.

ATTENTIE

Böje M-klasse stofzuigers het volgende in acht nemen:

LET OP: Gebruik altijd een geschikte stofopvangzak. Dit apparaat bevat stof dat schadelijk voor d gezondheid is. Ledigings- en onderhoudswerkzaamheden, inclusief het afvoeren van stofopvangzakken, de nogen uitsluitend worden uitgevoerd door vakkundig personeel dat de overeenkomstige veiligheidsuitrus-

ting (ademmasker P2 of hoger en wegwerpkleding) de M-klassestofzuiger het volgende i draagt. Het apparaat niet zonder volledig filtersij-onderhoud en reiniging moet het apparaat steeds zo teem gebruiken.

8.1 Filterelement vervangen

ATTENTIE

Gebruik de stofzuiger nooit zonder filterelemer

8.1.1 Filterelement demonteren 5

1. Haal de stekker uit het stopcontact.
2. Open de sluitklemmen voor de filterafdekking.
3. Open het accudeksel met de klemsluiting.
4. Verwijder eventueel aanwezige accu's uit de accuschacht.
5. Draai de twee schroeven van het filterdeksel met behulp van een schroevendraaier linksom.
6. Til de filterafdekking aan de middelste handgreep op tot deze vergrendelt.
7. Verwijder voorzichtig het filterelement.

8.1.2 Filterelement monteren

1. Reinig het pakkingvlak met een doek.
2. Breng het nieuwe filterelement aan.
3. Sluit de filterafdekking de vergrendeling naar voren te klappen.
4. Draai de twee schroeven van het filterdeksel met behulp van een schroevendraaier rechtsom.
5. Breng eventueel verwijderde accu's weer aan.
6. Sluit het accudeksel en vergrendel de klemsluiting

8.2 Vulniveaucontrole testen

Controleer de uitschakelcontacten op vervuiling en reinig deze zo nodig met een borstel.

8.3 Apparaat sluiten

ATTENTIE

Let er bij het plaatsen van de zuigkop op, niet beknelt en dat de kabel niet beschadige

1. Controleer de afdichting op de zuigkop op vervuiling en reinig deze zo nodig met een doek.
2. Zet de zuigkop op het vuilreservoir.
3. Sluit de twee sluitklemmen.

8.4 Verzorging van het apparaat

GEVAAR

Haal de stekker uit het stopcontact. Verwijde tueel aanwezige accu-packs uit de accuschach

Gebruik het apparaat nooit met verstopte ventilatiesleven! Reinig de ventilatiesleuven voorzichtig met een droge borstel. Reinig de buitenkant van het apparaat regelmatig met een poetsdoek. Gebruik geen sproei-apparaat, hogedrukreiniger, stoomreiniger of stromend water voor het reinigen! De elektrische veiligheid van apparaat kan daardoor in gevaar komen. Houd de gedeelten van het apparaat altijd vrij van olie en vet Gebruik geen siliconenhoudende reinigingsmiddelen.

ding) de M - klasse stofzuiger het volgende i rij- onderhoud en reiniging moet het apparaat steeds zo worden behandeld, dat er geen gevaar voor het onder- houdspersoneel of andere personen ontstaat. Maak ge- bruik van een gefilterde afzuiging. Draag beschermende kleding. Reinig de werkplek zo, dat er geen gevaarlijke stoffen in de omgeving achterblijven.

Voordat het apparaat uit het gebied met gevaarlijke stoffen wordt verwijderd, de buitenkant van het apparaat afzuigen, schoonvegen of goed inpakken. Vermijd daarbij de verdeling van achtergebleven, gevaarlijk stof. Bij onderhouds- en reparatiewerkzaamheden moeten alle verontreinigde onderdelen, die niet voldoende kunnen wordengereinigdindichtezakkenw volgens de geldende voorschriften worden afgevoerd. Minstens eenmaal per jaar moet op stofzuigers van de M-klasse door de Hilti Service of een ander gekwalificeerd persoon een stoftechnische controle worden uitgevoerd, waarbij onder andere wordt gecontroleerd op beschadigingen aan het filter, luchtdichtheid van het apparaat en de werking van de controlesystemen.

8.5 Verzorging van het accu-pack Li-ion

Voorkom dat er vocht binnendringt.

Laad de accu-packs voor het eerste gebruik volledig op. Om ervoor te zorgen dat het accu-pack de normale levensduur bereikt, dient u het niet meer te ontladen zodra het vermogen duidelijk vermindert.

AANWIJZING

Gebruikt u het apparaat nog langer, dan wordt het ont-laden automatisch beëindigd voordat er cellen kunnen worden beschadigd. Het apparaat schakelt zichzelf uit.

hig

Laad het accu-pack op met het goedgekeurde Hiltilaadapparaat voor Li-ion accu-packs.

AANWIJZING

• Het is niet nodig om het accu-pack een opfrislading te geven...
• Wanneer het laden wordt onderbroken, beïnvloedt dit raakt de levensduur van het accu-pack niet.

Het laden kan op ieder moment worden gestart zonder dat de levensduur wordt beïnvloed. Er is geen sprake van een memory-effect, zoals bij NiCd.

- De accu-packs kunnen het best volledig geladen en zo koel en droog mogelijk worden bewaard. Het is ongunstig om het accu-pack te bewaren bij hoge omgevingstemperaturen (achter ruiten). Hierdoor wordt de levensduur van het accu-pack en het zelfontladingspercentage van de cellen beïnvloed.

- Wordt het accu-pack niet meer volledig geladen, dan is de capaciteit door veroudering of overbelasting verminderd. Het is nog mogelijk om met dit accu-pack te werken. U dient het op tijd door een nieuw accu-pack te vervangen.

8.6 Reparaties

het

WAARSCHUWING

Reparaties aan elektrische onderdelen mogen alleen door een elektrotechnicus worden uitgevoerd.

Controleer alle uitwendige delen van het apparaat regmatig op beschadigingen en ga na of alle bedienings menten correct functioneren. Gebruik het apparaat niet wanneer er onderdelen beschadigd zijn of bedieningse menten niet correct functioneren. Laat het apparaat de Hilti-service repareren.

gel8.7 Controle na schoonmaak- en sele- onderhoudswerkzaamheden

Na schoonmaak- en onderhoudswerkzaamheden moet worden gecontroleerd of de stofzuiger weer correct ge- monteerd is en foutloos functioneert.

Voer een volledige test uit.

9 Foutopsporing

GEVAAR

Haal in geval van een storing de stekker uit het stopcontact. Verwijder eventueel aanwezige accu-packs uit de accuschacht. Voor het opnieuw in gebruik nemen moet de storing verholpen zijn.

9.1 Gebruik met accu en met netvoeding

Fout Mogelijke oorzaak		Oplossing
Inschakelen van het akoesti-sche waarschuwingssignaal (verminderde zuigkracht; VC 20-UM/ VC 40-UM)	Stofzak vol. Stofzak vervangen.	Zie hoofdstuk: 7.5.3 Stofzak kunststo verrangen4Zie hoofdstuk: 7.5.2 Stofzak papier verwisselen2
	Filterelement is sterk vervuild. Automatische filterreiniging inschake-len, dan "Powerreiniging" uitvoeren:Slang losmaken, zuigopening met de hand afsluiten, de stofzuiger drie reinigingscycli laten doorlopen.Zo nodig filterelement verrangen.Zie hoofdstuk: 8.1 Filterelement verrangen
	Stofzuigerslang of stofkap van elek-trisch apparaat verstopt.	Slang en stofkap schoonmaken.
	Zuigslangdiameter-keuzeschakelaar in de verkeerde stand.	Zie hoofdstuk: 7.3 Slangdiameter-instelling (VC 20-UM/ VC 40-UM)
Er wordt stof uit het apparaat geblazen.	Stofophoping tussen de afdichtvlak-ken tussen reservoir en kop.	Afdichtvlakken reinigen.
	Filterelement niet correct gemon-teerd.	Filterelement opnieuw monteren.
	Filterelement beschadigd. Nieuw filterelement aanbrengen.
	Afdichting van filter beschadigd. Nieuw filterelement aanbrengen.
Het apparaat werkt niet of schaVulniveaucontrole is geactiveerd. Reinig de elektroden voor de vulni-kelt na korte tijd uit.		veaucontrole en de omgeving daar-van met een borstel.
Accu-pack wordt niet herkend,d.w.z. dat geen van de LED's brandt of knippert.	Accu-pack te snel uit- en ingescho-ven.	Accu-pack verwijderen en na circa 2 weer op zijn plaats schuiven.

9.2 Gebruik met netvoeding

Fout Mogelijke oorzaak		Oplossing
Motor draait niet meer. Zekeringautomaat van het netstopcontact is uitgeschakeld.		Zekeringautomaat inschakelen. Nanogmaals uitschakelen de oorzaak opsporen.
		Reservoir vol.
Apparaat schakelt onbedoeld aan en uit of de gebruiker krijgtwaarborgd; Apparaat op een niet-elektrische schokken.	Elektrostatische aarding is niet ge-geaard stopcontact aangesloten.	Apparaat op geaard stopcontact aan-sluiten; Antistatische slang gebruiken.
LED van de statusindicatie lader knippert.	Accu-pack te heet of te koud. Accu-pack op kamertemperatuur brengen.
Geen omschakeling naar leeg accu-pack.	Geen contact. Accu-pack nogmaals plaatsen
	Accu-pack niet herkend. Accu-pack uit het apparaat nemen en contact opnemen met de Hilti-service.
Motor draait niet in de automati-sche stand.	Aangesloten apparaat is defect of niet correct aangesloten.	Aangesloten apparaat op werking controleren resp. stekker correct aan-sluiten.
Automatische filterelementreini-ging werkt niet.	Geen zuigslang aangesloten. Zuigslang aansluiten.
	APFC-schakelaar uit (LED uit). APFC-schakelaar indrukken.

9.3 Gebruik met accu

Fout Mogelijke oorzaak	Oplossing
Apparaat functioneert niet. Verkeerd accu-pack gebruikt. Correct accu-pack aanbrengen
	Het accu-pack is niet volledig aange-Het accu-pack dient met een hoor-bracht of leeg.	bare klik in te klikken of het accu-pack moet worden opgeladen.
	Elektrisch defect. Accu-pack uit het apparaat nemen en contact opnemen met de Hilti-service.
	Accu-pack te heet of te koud. Accu-pack op kamertemperatuur brengen.
Apparaat functioneert niet en 1 LED knippert.	Accu-pack is ontladen. Accu-pack wisselen en het lege accu-pack opladen.
	Accu-pack te heet of te koud. Accu-pack op kamertemperatuur brengen.
Apparaat functioneert niet en acculader-LED knippert.	Beveiliging tegen oververhitting. Apparaat laten afkoelen
Accu-pack raakt sneller leeg dan gewoonlijk.	Toestand van het accu-pack niet optiDiagnose bij Hilti of accu-pack ver-maal.	vangen.
Accu-pack klikt niet met een hoorbare „klik“ in.	Vergrendelpallen van het accu-pack vervuild.	Vergrendelpallen van het accu-pack inklikken. Contact opnemen met de Hilti-service wanneer het probleem blijft bestaan.
Sterke hitteontwikkeling in het apparaat of het accu-pack.	Elektrisch defect. Het apparaat direct uitschakelen, het accu-pack verwijderen en contact opnemen met de Hilti-service.
Geen omschakeling naar vol accu-pack.	Geen contact. Accu-pack nogmaals plaatsen
	Accu-pack niet herkend. Accu-pack uit het apparaat nemen en contact opnemen met de Hilti-service.
Apparaat schakelt uit bij het verwijderen van een accu-pack, hoewel een tweede accu-pack ingestoken is.	Verwijderd accu-pack was "actief", d.w.z. de stofzuiger werkte op dit accu-pack.	Schakel het apparaat uit en weer in.

10 Afval voor hergebruik recyclen

ATTENTIE

Wanneer de uitrusting op ondeskundige wijze wordt afgevoerd kan dit tot het volgende leiden: bij het verbranden van kunststof onderdelen ontstaan giftige verbrandingsgassen, waardoor er personen ziek kunnen worden. Batterijer kunnen ontploffen en daarbij, wanneer ze beschadigd of sterk verwarmd worden, vergiftigingen, brandwonden (door brandend zuur) of milieuvervuiling veroorzaken. Wanneer het apparaat niet zorgvuldig wordt afgevoerd, bestaat de kans dat onbevoegde personen de uitrusting op ondeskundige wijze gebruiken. Hierbij kunt u zichzelf en derden ernstig letsel toebrengen en het milieu vervuilen.

ATTENTIE

Voer defecte accu-packs onmiddellijk op een verantwoorde wijze af. Zorg ervoor dat kinderen hier niet mee in aanraking komen. Haal de accu-packs niet uit elkaar en verbrand ze niet.

ATTENTIE

Voer de accu-packs volgens de nationale voorschriften af of geef verbruikte accu-packs terug aan Hilti.

nl

Hilti-apparaten zijn voor een groot deel vervaardigd van materiaal dat kan worden gerecycled. Voor hergebruik is een juiste materiaalscheiding noodzakelijk. In veel landen is Hilti er al op ingesteld om uw oude apparaat voor recycling terug te nemen. Vraag hierover informatie bij de klantenservice van Hilti of bij uw verkoopadviseur.

Alleen voor EU-landen

Geef elektrische apparaten niet met het huisvuil mee!

Overeenkomstig de Europese richtlijn inzake oude elektrische en elektronische apparaten en de toe-passing daarvan binnen de nationale wetgeving, dienen gebruikte elektrische apparaten en accu-packs gescheiden te worden ingezameld en te worden afgevoerd naar een recyclingbedrijf dat voldoet aan de geldende milieu-eisen.

Afvoeren van boorslib

Vanuit milieuoogpunt is het afvoeren van boorslib in water of in de riolering zonder juiste voorbehandeling problematisch. Informeer bij de lokale instanties naar de bestaande voorschriften. Wij adviseren de volgende voorbehandeling:

1. Verzamel het boorslib (bijvoorbeeld met de natzuiger).
2. Laat het boorslib bezinken en breng de vaste bestanddelen naar een vuilstortplaats voor bouwafval. (Uitvlok- kingsmiddelen kunnen het afscheidingsproces versnellen.)
3. Voor u het resterende water (basisch, pH waarde > 7) afvoert in de riolering, neutraliseert u dit door een zuur neutralisatiemiddel toe te voegen of door het met veel water te verdunnen.

Boorstof afvoeren

Boorstof moet overeenkomstig de geldende nationale voorschriften worden afgevoerd.

11 Fabrieksgarantie op apparatuur

Neem bij vragen over de garantievoorwaarden contact op met uw lokale HILTI dealer.

12 EG-conformiteitsverklaring (origineel)

Omschrijving: Nat-/droogstofzuiger

Type: VC 20-U-Y/VC 20-

UM-Y/VC 40-U-Y/VC 40-

UM-Y

Generatie: 01

Bouwjaar: 2012

Als de uitsluitend verantwoordelijken voor dit product verklaren wij dat het voldoet aan de volgende voorschriften en normen: 2006/42/EG, 2014/30/EU, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 60335-2-69, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

fals brain

Paolo Luccini Johannes Wilfried Huber

Technische documentatie bij:

Hettigtmaterial > 60 °C får inte sugas upp (glödan, cigarretter, het aska o.s.v.).

6Förestart

6.1 Sugning

FÖRSIKTIGHET
