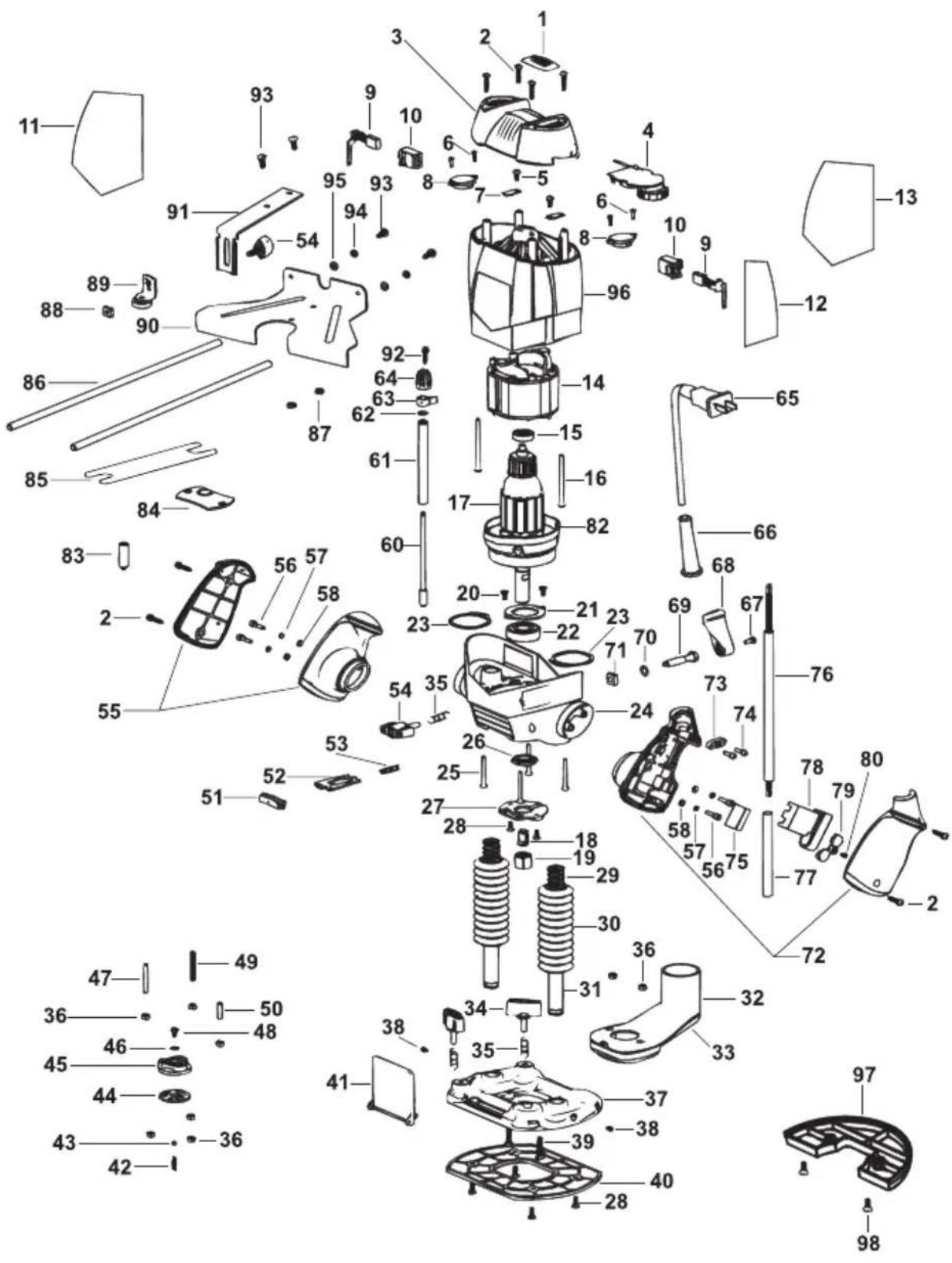

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KW900EKA BLACK & DECKER

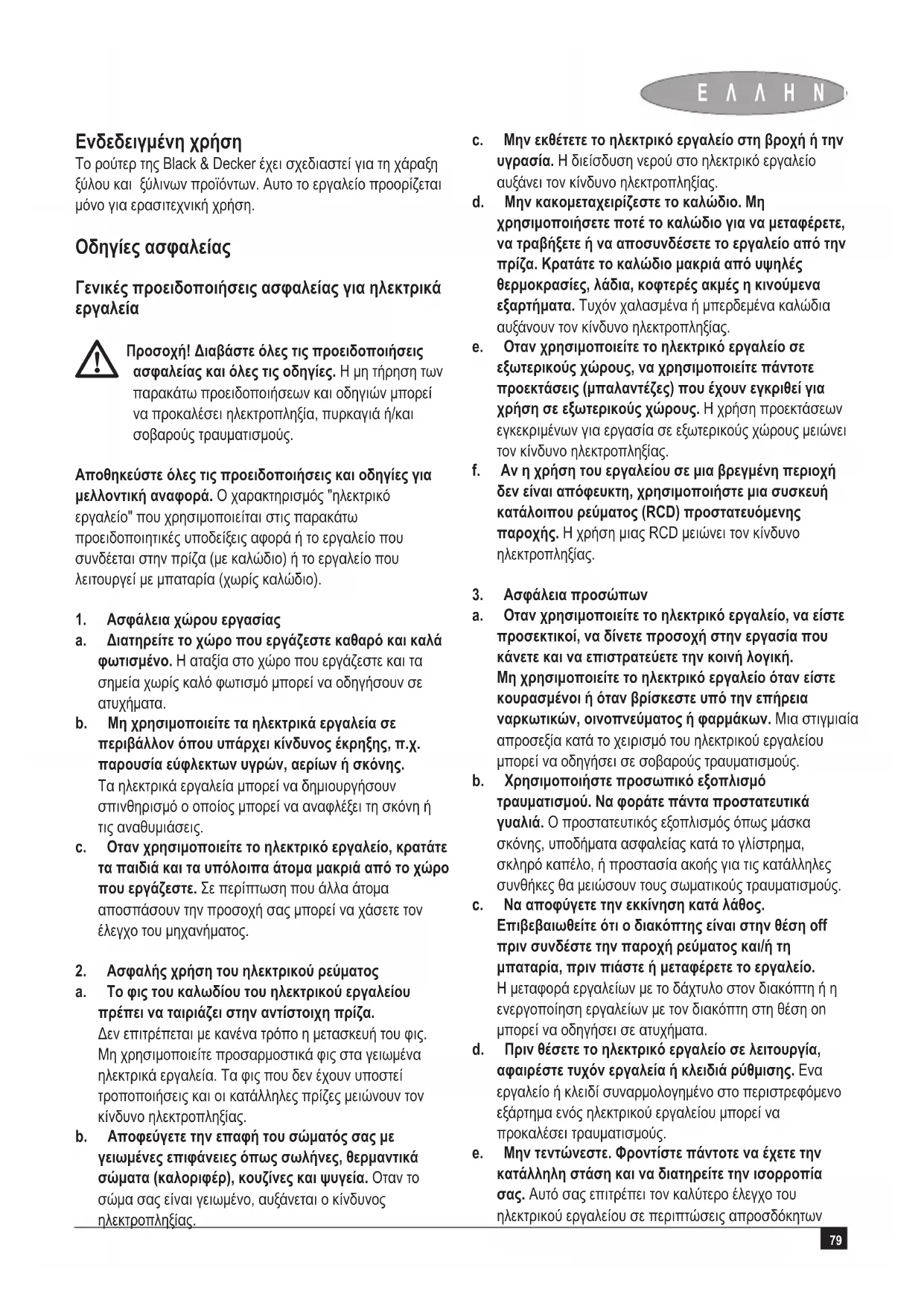

Προσοχή!Διαβάστεόλεςτιςπροειδοποιήσεις ασφαλείαςκαιόλεςτιςοδηγίες. Η μη τήρηση των παρακάτω προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Αποθηκεύστεόλεςτιςπροειδοποιήσειςκαιοδηγίεςγια μελλοντικήαναφορά. Ο χαρακτηρισμός "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις παρακάτω προειδοποιητικές υποδείξεις αφορά ή το εργαλείο που συνδέεται στην πρίζα (με καλώδιο) ή το εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο).

1. Ασφάλειαχώρουεργασίας

a. Διατηρείτετοχώροπουεργάζεστεκαθαρόκαικαλά φωτισμένο. Η αταξία στο χώρο που εργάζεστε και τα σημεία χωρίς καλό φωτισμό μπορεί να οδηγήσουν σε

b. Μηχρησιμοποιείτεταηλεκτρικάεργαλείασε περιβάλλονόπουυπάρχεικίνδυνοςέκρηξης,π.χ. παρουσίαεύφλεκτωνυγρών,αερίωνήσκόνης. Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. c. Οτανχρησιμοποιείτετοηλεκτρικόεργαλείο,κρατάτε ταπαιδιάκαιταυπόλοιπαάτομαμακριάαπότοχώρο πουεργάζεστε. Σε περίπτωση που άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

2. Ασφαλήςχρήσητουηλεκτρικούρεύματος

a. Τοφιςτουκαλωδίουτουηλεκτρικούεργαλείου πρέπειναταιριάζειστηναντίστοιχηπρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b. Αποφεύγετετηνεπαφήτουσώματόςσαςμε γειωμένεςεπιφάνειεςόπωςσωλήνες,θερμαντικά σώματα(καλοριφέρ),κουζίνεςκαιψυγεία. Οταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας. c. Μηνεκθέτετετοηλεκτρικόεργαλείοστηβροχήήτην υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d. Μηνκακομεταχειρίζεστετοκαλώδιο.Μη χρησιμοποιήσετεποτέτοκαλώδιογιαναμεταφέρετε, νατραβήξετεήνααποσυνδέσετετοεργαλείοαπότην πρίζα.Κρατάτετοκαλώδιομακριάαπόυψηλές θερμοκρασίες,λάδια,κοφτερέςακμέςηκινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e. Οτανχρησιμοποιείτετοηλεκτρικόεργαλείοσε εξωτερικούςχώρους,ναχρησιμοποιείτεπάντοτε προεκτάσεις(μπαλαντέζες)πουέχουνεγκριθείγια χρήσησεεξωτερικούςχώρους. Η χρήση προεκτάσεων εγκεκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. f. Ανηχρήσητουεργαλείουσεμιαβρεγμένηπεριοχή δενείναιαπόφευκτη,χρησιμοποιήστεμιασυσκευή κατάλοιπουρεύματος(RCD)προστατευόμενης παροχής. Η χρήση μιας RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

a. Οτανχρησιμοποιείτετοηλεκτρικόεργαλείο,ναείστε προσεκτικοί,ναδίνετεπροσοχήστηνεργασίαπου κάνετεκαιναεπιστρατεύετετηνκοινήλογική. Μηχρησιμοποιείτετοηλεκτρικόεργαλείοότανείστε κουρασμένοιήότανβρίσκεστευπότηνεπήρεια ναρκωτικών,οινοπνεύματοςήφαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. b. Χρησιμοποιήστεπροσωπικόεξοπλισμό τραυματισμού.Ναφοράτεπάνταπροστατευτικά γυαλιά. Ο προστατευτικός εξοπλισμός όπως μάσκα σκόνης, υποδήματα ασφαλείας κατά το γλίστρημα, σκληρό καπέλο, ή προστασία ακοής για τις κατάλληλες συνθήκες θα μειώσουν τους σωματικούς τραυματισμούς. c. Νααποφύγετετηνεκκίνησηκατάλάθος. Επιβεβαιωθείτεότιοδιακόπτηςείναιστηνθέσηoff πρινσυνδέστετηνπαροχήρεύματοςκαι/ήτη μπαταρία,πρινπιάστεήμεταφέρετετοεργαλείο. Η μεταφορά εργαλείων με το δάχτυλο στον διακόπτη ή η ενεργοποίηση εργαλείων με τον διακόπτη στη θέση on μπορεί να οδηγήσει σε ατυχήματα. d. Πρινθέσετετοηλεκτρικόεργαλείοσελειτουργία, αφαιρέστετυχόνεργαλείαήκλειδιάρύθμισης. Ενα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς. e. Μηντεντώνεστε.Φροντίστεπάντοτεναέχετετην κατάλληληστάσηκαιναδιατηρείτετηνισορροπία σας. Αυτό σας επιτρέπει τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων80 Ε Λ Λ Η Ν Ι Κ Α καταστάσεων. f. Φοράτεκατάλληληενδυμασίαεργασίας.Μηφοράτε φαρδιάρούχαήκοσμήματα.Κρατάτεταμαλλιά,τα ενδύματακαιταγάντιασαςμακριάαπότακινούμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. g. Ανπροβλέπονταιδιατάξειςαπαγωγήςκαισυλλογής τηςσκόνης,βεβαιωθείτεότιείναισυνδεμένεςκαιότι χρησιμοποιούνταισωστά. Η χρήση της συλλογής της σκόνης μπορεί να μειώσει τους κινδύνους σχετικά με τη

4. Χρήσηκαισυντήρησητουηλεκτρικούεργαλείου

a. Μηνυπερφορτώνετετοηλεκτρικόεργαλείο. Χρησιμοποιείτεγιατηνεκάστοτεεργασίασαςτο ηλεκτρικόεργαλείοπουπροορίζεταιγι'αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα στην ονομαστική περιοχή ισχύος του. b. Μηχρησιμοποιήσετεποτέέναηλεκτρικόεργαλείοτου οποίουοδιακόπτηςλειτουργίαςείναιχαλασμένος. Ενα ηλεκτρικό εργαλείο του οποίου η λειτουργία δεν μπορεί να ελεγχθεί με το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί. c. Αποσυνδέστετοβύσμααπότηπυγήρεύματοςκαι/ή τοσυγκρότημαμπαταρίαςπρινκάνετεκάποια ρύθμιση,αλλάζετετααξεσουάρ,ήαποθηκεύετετα ηλεκτρικάεργαλεία. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να τεθεί το μηχάνημα αθέλητα σε λειτουργία. d. Ναφυλάτεταηλεκτρικάεργαλείαπουδεν χρησιμοποιείτεμακριάαπόπαιδιά.Μηναφήνετε άτομαπουδενείναιεξοικειωμέναμετοηλεκτρικό εργαλείοήπουδενέχουνδιαβάσειαυτέςτιςοδηγίες χρήσηςνατοχρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα

e. Νασυντηρείτεταηλεκτρικάεργαλεία.Ελέγξτεεάντα κινούμεναμέρηείναισωστάευθυγραμμισμέναήαν έχουνμπλοκάρει,εάνέχουνσπάσεικομμάτιακαιεάν πληρούνταιόλεςοιυπόλοιπεςσυνθήκεςπου ενδεχομένωςναεπηρεάσουντησωστήλειτουργία τουεργαλείου.Δώστετυχόνχαλασμέναεξαρτήματα τουηλεκτρικούεργαλείουγιαεπισκευήπριντο χρησιμοποιήσετεπάλι. Η ανεπαρκής συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. f. Διατηρείτετακοπτικάεργαλείακοφτεράκαικαθαρά. Τα κοπτικά εργαλεία με αιχμηρά κοπτικά άκρα που συντηρούνται σωστά έχουν λιγότερες πιθανότητες να μπλοκάρουν και ελέγχονται ευκολότερα. g. Ναχρησιμοποιείτετοηλεκτρικόεργαλείο,τα εξαρτήματακαιτιςμύτεςκλπσύμφωναμεαυτέςτις οδηγίες,λαμβάνονταςυπόψητιςκαταστάσεις εργασίαςκαιτηνεργασίαπροςεκτέλεση. Η χρήση του ηλεκτρικού εργαλείου για άλλες εκτός από τις προβλεπόμενες εργασίες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

a. Τοσέρβιςτουηλεκτρικούσαςεργαλείουπρέπεινα αναλαμβάνειέμπειροςτεχνικόςπουθαχρησιμοποιεί μόνογνήσιαανταλλακτικά. Ετσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. Συμπληρωματικέςπροειδοποιήσειςασφαλείαςγια ηλεκτρικάεργαλεία

Προειδοποίηση! Συμπληρωματικές προειδοποιήσεις ασφαλείας για ρούτερ u Κρατήστετοεργαλείοαπότιςμονωμένεςεπιφάνειες λαβώνγιατίτορούτερμπορείναακουμπάειτο καλώδιοτου.Η κοπή ενός καλωδίου με ρεύμα μπορεί να εκθέτει μεταλλικά κομμάτια του εργαλείου που έχουν ρεύμα και ο χειριστής να υποστεί ηλεκτροπληξία. u Χρησιμοποιήστεσφιγκτήρεςηκάποιοάλλοπρακτικό μέσογιαναασφαλίστεκαιστηρίξτετοτεμάχιο εργασίαςσεμιασταθερήεπιφάνεια.Το κράτημα με το χέρι η με το σώμα σας το κάνει ασταθείς και μπορεί να οδηγήσει στο χάσιμο έλεγχου. Προειδοποίηση! Η επαφή με την σκόνη που σηκώνεται από τις εφαρμογές χάραξης ή η εισπνοή της μπορεί να βάλει σε κίνδυνο τη ζωή του χειριστή και των πιθανών παρευρισκόμενων. Φορέστε μάσκα σκόvης ειδικά σχεδιασμένη για προστασία έναντι της σκόvης και των αναθυμιάσεων από χρώματα με μόλυβδο και βεβαιωθείτε ότι τα άτομα που βρίσκονται, ή εισέρχονται, στο χώρο εργασίας είναι επίσης προστατευμένα. u Μετά τη χάραξη, καθαρίστε καλά τη σκόνη.u Να χρησιμοποιείτε μόνο τα στελέχη ρούτερ που έχουν διάμετρο τσοκ αντίστοιχη του μεγέθους του σφιγκτήρα που διαθέτει το εργαλείο. u Να χρησιμοποιείτε μόνο τις μύτες ρούτερ που είναι κατάλληλες για την ταχύτητα άφορτου κίνησης του

u Να μην χρησιμοποιείτε ποτέ μύτες με διάμετρο μεγαλύτερη από τη μέγιστη διάμετρο που ορίζει η ενότητα τεχνικών δεδομένων. u Μην χρησιμοποιείτε το εργαλείο ανάποδα.u Μην αποπειραθείτε να χρησιμοποιήσετε το εργαλείο ακίνητο.u Αν το καλώδιο ρεύματος έχει υποστεί βλάβη, πρέπει να αντικατασταθεί από τον κατασκευαστή η από εξουσιοδοτημένο Κέντρο Επισκευών Black & Decker ώστε να αποφύγετε τους κινδύνους. u Δώστε ειδική προσοχή όταν χαράζετε σε σημεία όπου η βαφή έχει ποσότητα μολύβδου ή όταν χαράζετε ξύλα τα81 Ε Λ Λ Η Ν Ι Κ Α οποία μπορεί να παράγουν τοξική σκόνη. - Μην επιτρέπετε σε παιδιά ή εγκύους να εισέρχονται στο χώρο εργασίας. - Μην τρώτε, πίνετε ή καπνίζετε στο χώρο εργασίας. - Αφαιρέστε όλα τα σωματίδια της σκόvης και τα άλλα υπολείμματα. u Αυτο το εργαλείο δεν προσδιορίζεται για χρήση από άτομα (συμπεριλαμβάνοντας και τα παιδιά) με ελαττωμένες φυσικές, αισθητήριες και ψυχικές δυνατότητες, ή έλλειψη εμπειρίας και γνώσης, εκτός αν υπάρχει επιτήρηση ή οδηγίες για τη χρήση της συσκευής από έναν υπεύθυνο άτομο για την ασφάλεια τους. Τα παιδιά πρέπει να επιτηρηθούν για να βεβαιωθείτε ότι δεν παίζουν με το εργαλείο. u Η ενδεδειγμένη χρησιμοποίηση αναφέρεται σε αυτές τις οδηγίες χρήσεως. Τόσο η χρήση εξαρτημάτων ή προσθηκών όσο και η πραγματοποίηση εργασιών που δεν συνιστώνται στις οδηγίες αυτές εγκυμονεί κίνδυνο τραυματισμού και/η περιουσίας. Ασφάλειαάλλων uΑυτη η συσκευή δεν προσδιορίζεται για χρήση από άτομα (συμπεριλαμβάνοντας και τα παιδιά) με ελαττωμένες φυσικές, αισθητήριες και ψυχικές δυνατότητες, ή έλλειψη εμπειρίας και γνώσης, εκτός αν υπάρχει επιτήρηση ή οδηγίες για τη χρήση της συσκευής από έναν υπεύθυνο άτομο για την ασφάλεια τους. uΤα παιδιά πρέπει να επιτηρηθούν για να βεβαιωθείτε ότι δεν παίζουν με τη συσκευή. Αναπόφευκτοικίνδυνοι. Μπορεί να προκληθούν επιπρόσθετοι αναπόφευκτοι κίνδυνοι όταν χρησιμοποιείτε το εργαλείο οι οποίοι μπορεί να μη συμπεριλαμβάνονται στις προειδοποιήσεις ασφαλείας που εσωκλείονται. Αυτοί οι κίνδυνοι μπορεί να προκληθούν από κακή χρήση, παρατεταμένη χρήση κτλ. Ακόμα και με την τήρηση των σχετικών κανονισμών ασφαλείας και τη χρήση μέσων προστασίας, ορισμένοι κίνδυνοι δεν είναι δυνατό να εξαλειφθούν. Αυτοί περιλαμβάνουν: u Τραυματισμούςαπότοάγγιγματων περιστρεφόμενων/κινούμενωνμερών. u Τραυματισμούςαπόαλλαγήοποιωνδήποτε εξαρτημάτων,λεπίδωνήαξεσουάρ. u Τραυματισμούςαπόπαρατεταμένηχρήσητου εργαλείου.Ότανχρησιμοποιείτεοποιοδήποτε εργαλείογιαπαρατεταμένεςχρονικέςπεριόδους βεβαιωθείτεότικάνετετακτικάδιαλείμματα. u Προβλήματαακοής. u Κίνδυνοιστηνυγείαπουπροκαλούνταιαπότην εισπνοήσκόνηςότανχρησιμοποιείτετοεργαλείο (παράδειγμα:-ότανεπεξεργάζεστεξύλο,ειδικάδρυς, οξιάκαιMDF.)

Οι δηλωμένες τιμές εκπομπής δόνησης στον τομέα τεχνικών χαρακτηριστικών και στη δήλωση συμμόρφωσης έχουν μετρηθεί σύμφωνα με μια πρότυπη μέθοδος δοκιμής παρεχόμενη από το EN 60745 και μπορεί να χρησιμοποιηθεί για την σύγκριση ενός εργαλείο με ένα άλλο. Η δηλωμένη τιμή εκπομπής δόνησης μπορεί να χρησιμοποιηθεί επίσης σε μια προκαταρτική εκτίμηση έκθεσης. Προσοχή! Η τιμή εκπομπής δόνησης κατά τη παρόν χρήση του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωμένη τιμή αναλόγως με τον τρόπο που χρησιμοποιείται το εργαλείο. Το επίπεδο δόνησης μπορεί να αυξηθεί πάνω από το δηλωμένο επίπεδο. Κατά την εκτίμηση έκθεσης στη δόνηση για να αποφασιστούν τα μέτρα ασφαλείας που απαιτούνται από το 2002/44/EΚ για την προστασία ατόμων που χρησιμοποιούν τακτικά το εργαλείο, πρέπει να ληφθεί υπόψη μια εκτίμηση έκθεσης δόνησης, οι παρόν καταστάσεις χρήσης και ο τροφός χρήσης εργαλείου, συμπεριλαμβάνοντας όλα τα μερί του κύκλου εργασίας όπως πόσες φορές σβήνεται το εργαλείο και όταν δουλεύει χωρίς φορτίο πρόσθετα πόσες φορές πατιέται η

Ετικέτεςεπάνωστοεργαλείο Πάνω στο εργαλείο υπάρχουν οι εξής σχηματικές απεικονίσεις:

Προσοχή!Για να μειώσετε τον κίνδυνο τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών. Ασφαλήςχρήσητουηλεκτρικούρεύματος

Αυτό το εργαλείο φέρει διπλή μόνωση, επομένως δεν απαιτείται σύρμα γείωσης. Ελέγχετε πάντοτε αν η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα στοιχείων του εργαλείου. u Αν το καλώδιο ρεύματος έχει υποστεί βλάβη, πρέπει να αντικατασταθεί από τον κατασκευαστή η από εξουσιοδοτημένο Κέντρο Επισκευών Black & Decker ώστε να αποφύγετε τους κινδύνους. Χαρακτηριστικά

2. Μπουτόν απασφάλισης

3. Κουμπί ρύθμισης ταχύτητας

4. Μοχλός ασφάλισης βύθισης

5. Κουμπί ασφάλισης του άξονα

7. Στοπ βάθους τόρνου

8. Ανακλαστήρας αποκομμάτων82

9. Ράβδος στοπ βάθους

10. Κλίμακα βάθους κοπής

11. Προσαρμογέας εξόδου σκόνης

Συναρμολογηση Προειδοποίηση! Πριν από τη συναρμολόγηση, βεβαιωθείτε ότι το εργαλείο είναι σβηστό και ότι το φις του δεν είναι στην

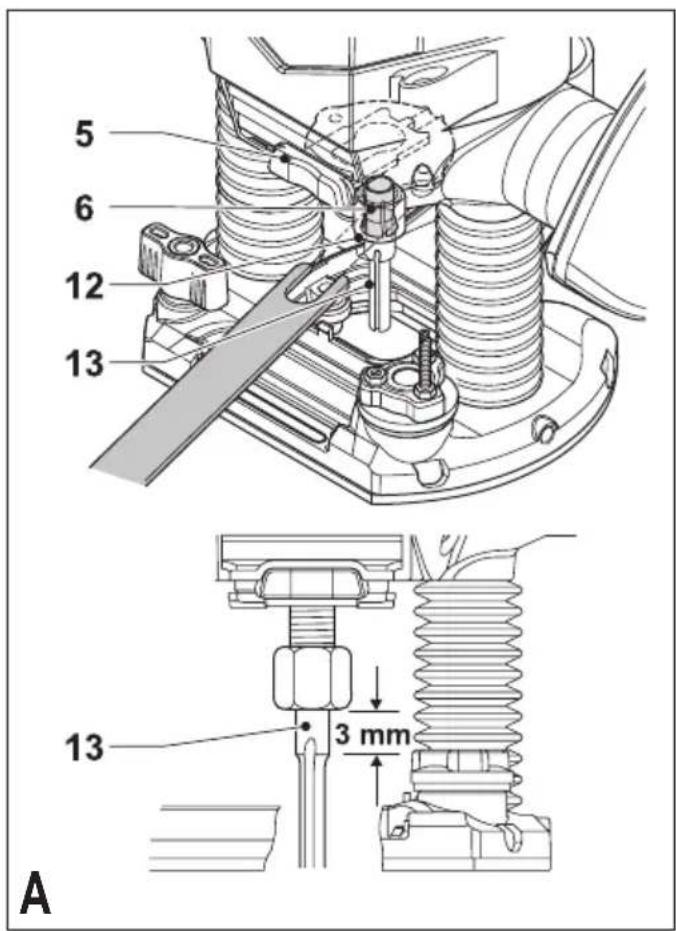

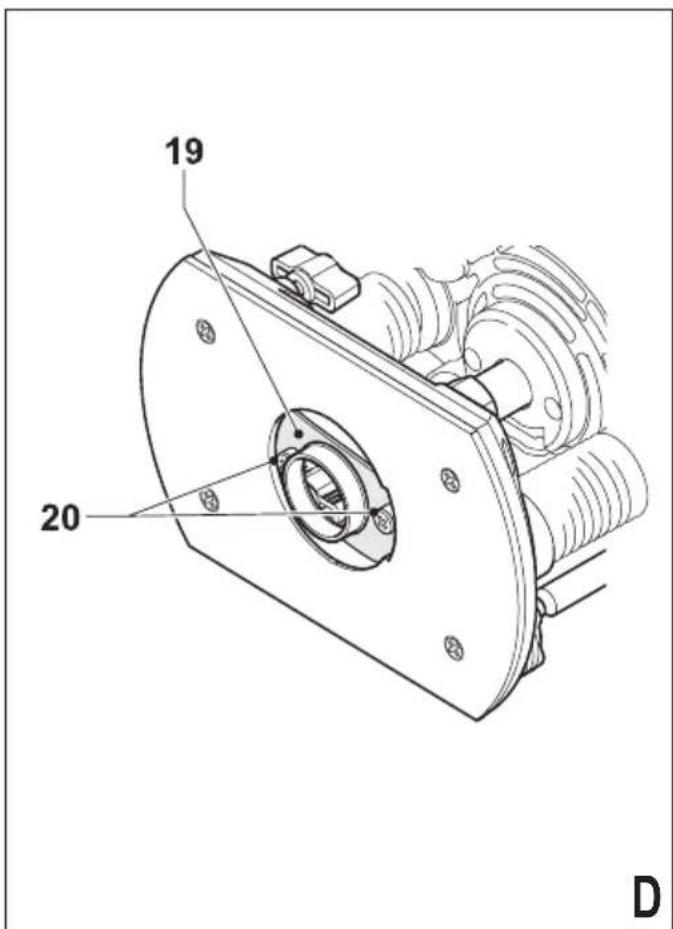

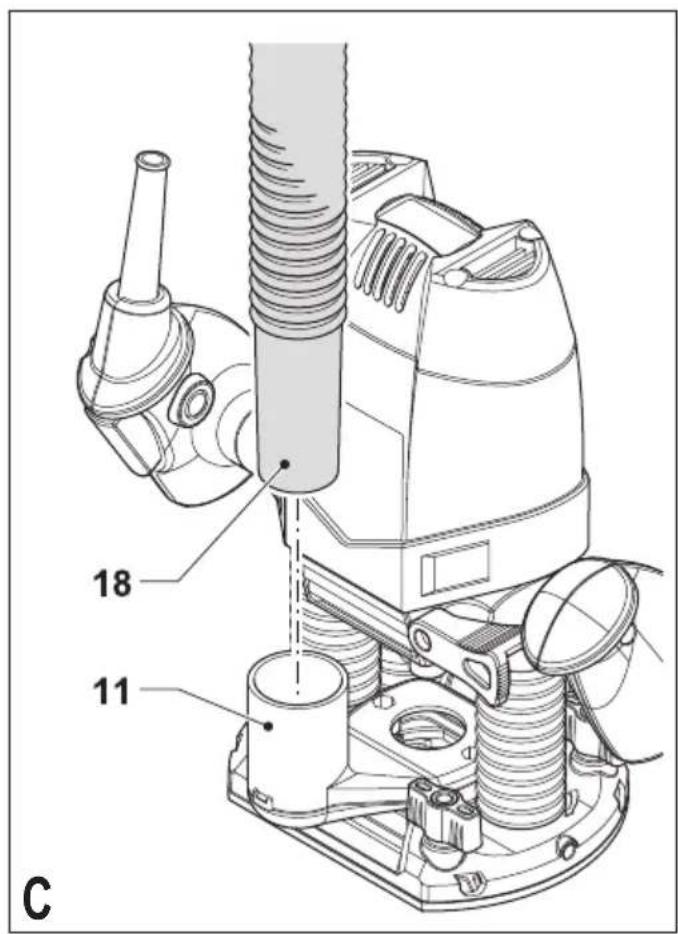

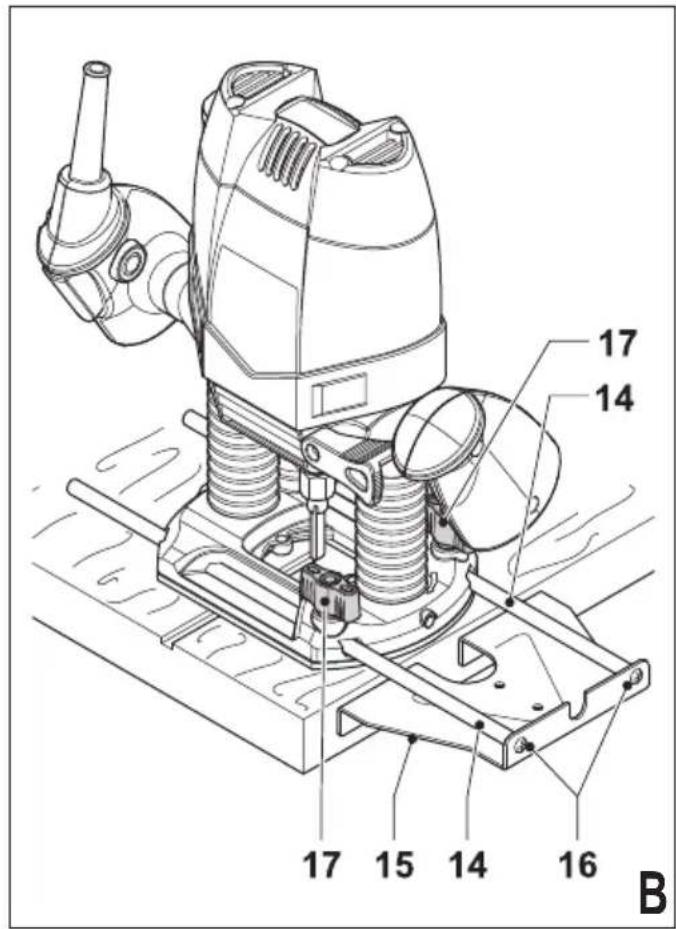

Τοποθέτησημύτηςρούτερ(εικ.Α) u Αφαιρέστε τον ανακλαστήρα αποκομμάτων (8).u Κρατήστε πατημένο το κουμπί ασφάλειας της ατράκτου (5) και περιστρέψτε την άτρακτο μέχρι να ασφαλίσει εντελώς η ασφάλεια. u Χαλαρώστε τον σφιγκτήρα του τσοκ (12) με το κλειδί της συσκευασίας. u Εισάγετε το στέλεχος της μύτης του ρούτερ (13) στο τσοκ (6). Βεβαιωθείτε ότι το στέλεχος προεξέχει τουλάχιστον 3 mm από το τσοκ όπως φαίνεται στην εικόνα. u Κρατήστε πατημένο το κουμπί ασφάλειας της ατράκτου (5) και σφίξτε τον σφιγκτήρα του τσοκ (12) με το κλειδί της συσκευασίας. Τοποθέτησηοδηγούμπορντούρας(εικ.Β) Ο οδηγός μπορντούρας οδηγεί το εργαλείο παράλληλα στην μπορντούρα. u Τοποθετήστε τις ράβδους (14) στο οδηγό μπορντούρας (15) με τις δύο βίδες (16). u Εισάγετε τις ράβδους (14) στη βάση του ρούτερ όπως απεικονίζεται. u Τοποθετήστε τον οδηγό μπορντούρας στην απαιτούμενη u Σφίξτε τις βίδες στερέωσης (17). Τοποθέτησητουπροσαρμογέαεξόδουσκόνης (εικ.C) Ο προσαρμογέας εξόδου σκόνης σας επιτρέπει να συνδέετε ηλεκτρική σκούπα στο εργαλείο. u Συνδέστε το σωλήνα (18) της ηλεκτρικής σκούπας στον προσαρμογές (11). Τοποθέτησητουοδηγούφόρμας(εικ.D) u Στερεώστε τον οδηγό φόρμας (19) στη βάση του ρούτερ με τη φλάντζα στο κάτω μέρος (του τεμαχίου εργασίας). u Εισάγετε τις δύο μεγάλες βίδες (20) από κάτω, μέσα από τον οδηγό φόρμας και τις οπές της βάσης. u Τοποθετήστε σφιγκτήρες στις βίδες και σφίξτε τους καλά για να ασφαλίσουν. Τοποθέτησητουδιαχωριστικούτεμαχίου(εικ.Ε) u Τοποθετήστε το διαχωριστικό τεμάχιο (21) στη βάση του ρούτερ με τις βίδες της συσκευασίας. Τοποθέτησητουπείρουκεντραρίσματος(εικ.F) u Τοποθετήστε τον οδηγό μπορντούρας στο ρούτερ όπως φαίνεται στην εικ. Β αλλά ανάποδα. u Τοποθετήστε τον πείρο κεντραρίσματος (22) στην πλευρά του τεμαχίου εργασίας του οδηγού μπορντούρας με τις βίδες (23) της συσκευασίας. Τοποθέτησητουεξαρτήματοςαντιγραφής(εικ.G) u Τοποθετήστε τον οδηγό μπορντούρας στο ρούτερ όπως φαίνεται στην εικ. B. u Τοποθετήστε τη ράβδο σχήματος L (24) στην πάνω πλευρά του οδηγού μπορντούρας με τις δύο βίδες και τα παξιμάδια της συσκευασίας. u Ρυθμίστε το περιστρεφόμενο εξάρτημα (25) στη ράβδο σχήματος ‘L’ με τις πεταλούδες (26).

Προειδοποίηση! Αφήστε το εργαλείο να λειτουργήσει με το δικό του ρυθμό. Μην το υπερφορτώνετε. u Τοποθετήστε προσεκτικά το καλώδιο ώστε να μην το κόψετε κατά λάθος. Ρύθμισητουβάθουςκοπής(εικ.H,I&J) Το βάθος κοπής είναι η απόσταση Χ μεταξύ της ράβδου του στοπ βάθους (9) και του στοπ βάθους (27). Το βάθος κοπής ρυθμίζεται με δύο διαφορετικούς τρόπους σύμφωνα με τις οδηγίες που ακολουθούν. Ρύθμισητουβάθουςκοπήςμετηνκλίμακα(εικ.I) u Τοποθετήστε τη μύτη του ρούτερ όπως περιγράφεται u Χαλαρώστε τη βίδα σύσφιξης (28).u Τραβήξτε προς τα πάνω τον μοχλό ασφάλισης βύθισης (4).u Χαμηλώστε το ρούτερ μέχρι η μύτη να αγγίξει το τεμάχιο u Ωθήστε προς τα κάτω τον μοχλό ασφάλισης βύθισης (4).u Μετακινήστε το δείκτη (29) στη θέση μηδέν στον κλίμακα (10). u Προσθέστε το επιθυμητό βάθος κοπής στην αρχική θέση.u Μετακινήστε τη ράβδο του στοπ βάθους (9) στη θέση που υπολογίσατε πάνω στην κλίμακα. u Σφίξτε τη βίδα σύσφιξης (28).u Ρυθμίστε χρησιμοποιώντας το κουμπί ρύθμισης (30).u Τραβήξτε τον μοχλό ασφάλισης βύθισης (4) προς τα πάνω και αφήστε το ρούτερ να επιστρέψει στην αρχική

u Αφού θέσετε το ρούτερ σε λειτουργία, χαμηλώστε το και εκτελέστε την επιθυμητή κοπή. Ρύθμισητουβάθουςκοπήςσεένακομμάτιξύλο(εικ.J) u Τοποθετήστε τη μύτη του ρούτερ και χαμηλώστε το όπως περιγράφεται παραπάνω.83 Ε Λ Λ Η Ν Ι Κ Α u Τραβήξτε προς τα πάνω τη ράβδο του στοπ βάθους (9). u Τοποθετήστε ένα κομμάτι ξύλο με πάχος ίσο με το επιθυμητό πάχος κοπής μεταξύ του στοπ βάθους (27) και της ράβδου του στοπ βάθους (9). u Σφίξτε τη βίδα σύσφιξης (28). u Ρυθμίστε χρησιμοποιώντας το κουμπί ρύθμισης (30). u Αφαιρέστε το κομμάτι του ξύλου. u Τραβήξτε τον μοχλό ασφάλισης βύθισης (4) προς τα πάνω και αφήστε το ρούτερ να επιστρέψει στην αρχική

u Αφού θέσετε το ρούτερ σε λειτουργία, χαμηλώστε το και εκτελέστε την επιθυμητή κοπή. Ρύθμισητουστοπβάθουςτουτόρνου(εικ.K) Αφού στρέψετε το στοπ βάθους του τόρνου στην επιθυμητή ρύθμιση, μπορείτε να ρυθμίσετε με ακρίβεια το στοπ βάθους που θα χρησιμοποιηθεί. Αν θέλετε να κάνετε πολλά κοψίματα με διαφορετικό βάθος, ρυθμίστε ξεχωριστά τα στοπ βάθους. u Στρέψτε τη βίδα του στοπ βάθους (31) προς τα πάνω ή προς τα κάτω, κατά περίπτωση, χρησιμοποιώντας

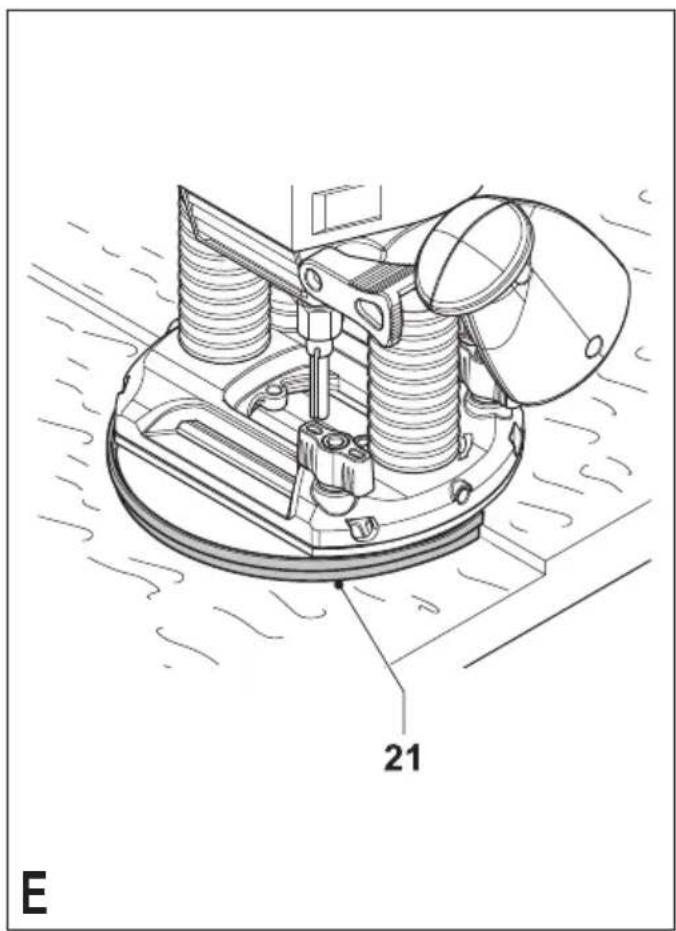

Ρύθμισητηςταχύτητας u Ρυθμίστε το κουμπί ελέγχου ταχύτητας (3) στην απαιτούμενη ταχύτητα. Χρησιμοποιήστε υψηλή ταχύτητα για μύτες ρούτερ μικρής διαμέτρου. Χρησιμοποιήστε χαμηλή ταχύτητα για μύτες ρούτερ μεγάλης διαμέτρου. Χρήσησανιδιούωςοδηγού(εικ.L) Όταν δεν είναι εφικτό να χρησιμοποιήσετε τον οδηγό μπορντούρας, για παράδειγμα όταν χαράζετε αυλάκια στο πίσω πλαίσιο μίας βιβλιοθήκης για να στηρίξετε τα ράφια, ενεργήστε ως εξής: u Επιλέξτε ένα κομμάτι ξύλο με ευθεία άκρη για να χρησιμοποιείστε ως σανίδι. u Τοποθετήστε το σανίδι πάνω στο τεμάχιο εργασίας. u Μετακινήστε το σανίδι μέχρι να τοποθετηθεί στη σωστή θέση ώστε να οδηγήσει το εργαλείο. u Στερεώστε καλά το σανίδι στο τεμάχιο εργασίας. Χρήσητουοδηγούφόρμας(εικ.D) Ο οδηγός φόρμας μπορεί να χρησιμοποιηθεί για κοπή στο σχήμα μίας φόρμας, για παράδειγμα ενός γράμματος. u Ασφαλίστε τη φόρμα πάνω στο τεμάχιο εργασίας με κολλητική ταινία διπλής όψης ή με σφιγκτήρες. u Η μύτη του ρούτερ πρέπει να εκτείνεται κάτω από τη φλάντζα του οδηγού φόρμας, προκειμένου να κοπεί το τεμάχιο εργασίας στο σχήμα της φόρμας. Χρήσητουδιαχωριστικούτεμαχίου(εικ.Ε) Το διαχωριστικό τεμάχιο μπορεί να χρησιμοποιηθεί για το φινίρισμα κάθετων ξύλινων ή λαμινέ επιφανειών. Χρήσητουπείρουκεντραρίσματος(εικ.F) Ο πείρος κεντραρίσματος χρησιμοποιείται για την κοπή κυκλικών σχημάτων. u Ανοίξτε μία τρύπα για τη μύτη του πείρου κεντραρίσματος στο κέντρο του κύκλου που θα κόψετε. u Τοποθετήστε το ρούτερ στο τεμάχιο εργασίας με τη μύτη του πείρου κεντραρίσματος στην ανοιγμένη τρύπα. u Ρυθμίστε την ακτίνα του κύκλου με τις ράβδους του οδηγού μπορντούρας. u Το ρούτερ μπορεί τώρα να μετακινηθεί πάνω στο τεμάχιο εργασίας για να κόψει τον κύκλο. Χρήσητουεξαρτήματοςαντιγραφής(εικ.G) Το εξάρτημα αντιγραφής βοηθά στο να διατηρείται μία ίση απόσταση κοπής κατά μήκος της μπορντούρας τεμαχίων εργασίας με ακανόνιστο σχήμα. u Τοποθετήστε το ρούτερ στο τεμάχιο εργασίας στην επιθυμητή απόσταση από την μπορντούρα που θέλετε να επαναλάβετε. u Ρυθμίστε τις ράβδους του οδηγού μπορντούρας μέχρι ο τροχός να έρθει σε επαφή με το τεμάχιο εργασίας. Θέσηεντόςκαιεκτόςλειτουργίας Θέσησελειτουργία u Κρατήστε το κουμπί απασφάλισης (2) πατημένο και πιέστε τον διακόπτη on/off (1). u Αφήστε το κουμπί απασφάλισης. Θέσηεκτόςλειτουργίας u Αφήστε το διακόπτη λειτουργίας on/off. Προειδοποίηση! Πάντα να χειριστείτε το εργαλείο με τα δυο

Συμβουλέςγιαάριστηχρήση u Όταν εκτελείτε εξωτερικά φινιρίσματα, να μετακινείτε το εργαλείο αριστερόστροφα (εικ. M). Όταν εκτελείτε εσωτερικά φινιρίσματα, να μετακινείτε το εργαλείο δεξιόστροφα. u Να χρησιμοποιείτε μύτες ρούτερ ταχυχάλυβα (HSS) σε μαλακό ξύλο. u Να χρησιμοποιείτε μύτες ρούτερ καρβιδίου του βολφραμίου (TCT) σε σκληρό ξύλο. u Μπορείτε να χρησιμοποιείτε το εργαλείο χωρίς οδηγό (εικ. N). Αυτό είναι χρήσιμο στη χάραξη συμβόλων και δημιουργικών έργων. Να κάνετε μόνο ρηχά κοψίματα. u Ανατρέξτε στον πίνακα που ακολουθεί για συνηθισμένους τύπους μυτών ρούτερ.84 Ε Λ Λ Η Ν Ι Κ Α Μύτεςρούτερ(εικ.O) Περιγραφή Εφαρμογή Ίσια μύτη (1) Αυλάκια και γλυφή Μύτη φινιρίσματος (2) Φινίρισμα επιφανειών λαμινέ ή σκληρού ξύλου, κάθετη τομή ακριβείας με χρήση φόρμας Μύτη γλυφής (3) Λάξευση σε ίσια ή καμπύλα τεμάχια

Μύτη αυλάκωση Αυλάκια, χάραξη και φαλτσογωνιές σχήματος V (4) Μύτη κουτιού πυρήνων (5) Κυρτή μύτη ράβδωσης, χάραξης και διαμόρφωσης Κοίλη μύτη (6) Διαμόρφωση διακοσμητικού άκρου Μύτη διαμόρφωσης Διαμόρφωση διακοσμητικού άκρου κυματοειδούς (7) Μύτη στρογγυλοποίησης (9) Στρογγυλοποίηση άκρων Διχαλωτή μύτη (10) Διχαλωτοί δεσμοί Μύτη γωνιοτόμησης (11) Άκρες γωνιοτόμησης

Το εργαλείο σας έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλη χρονική περίοδο με την ελάχιστη δυνατή συντήρηση. Η αδιάλειπτη και κανονική λειτουργία του εργαλείου εξαρτάται από τη φροντίδα και τον τακτικό καθαρισμό. Προειδοποίηση! Πριν από οποιαδήποτε εργασία συντήρησης στο εργαλείο, θα πρέπει να το σβήσετε και να το βγάλετε από την πρίζα. u Να καθαρίζετε τακτικά τις εγκοπές εξαερισμού του εργαλείου σας χρησιμοποιώντας μαλακή βούρτσα ή στεγνό πανί. u Να καθαρίζετε τακτικά το περίβλημα του μοτέρ χρησιμοποιώντας ένα υγρό πανί. Μη χρησιμοποιείτε αποξεστικά καθαριστικά ή υγρά καθαρισμού που περιέχουν διαλύτες. Διάθεσηεργαλείωνκαιπεριβάλλον

Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορριφθεί με συνηθισμένα σπιτικά απορρίμματα. Εάν κάποια μέρα διαπιστώσετε ότι το προϊόν σας Black & Decker χρειάζεται αντικατάσταση ή δεν σας χρησιμεύει πλέον, μην το απορρίψετε με τα σπιτικά απορρίμματα. Κάντε αυτό το προϊόν διαθέσιμο για ξεχωριστή συλλογή.

Η ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση υλικών. Η επανάχρηση ανακυκλωμένων υλικών βοηθάει την προστασία του περιβάλλον και μειώνει την ζήτηση για σπάνια

Οι τοπικοί κανονισμοί μπορεί να παρέχουν ξεχωριστή συλλογή ηλεκτρικών προϊόντων από κατοικίες, δημοτικές τοποθεσίες απορριμμάτων ή από τον έμπορα όταν αγοράσατε το καινούργιο προϊόν. Η Black & Decker δίνει τη δυνατότητα συλλογής και ανακύκλωσης των προϊόντων της που έχουν συμπληρώσει τη διάρκεια ζωής τους. Αν θέλετε να χρησιμοποιήσετε την εν λόγω υπηρεσία, επιστρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν εκ μέρους σας. Ενημερωθείτε για το πλησιέστερο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker και τις λεπτομέρειες και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε ανατρέξτε στο Διαδίκτυο στη διεύθυνση: www.2helpU.com Τεχνικάχαρακτηριστικά KW900E Type 1 Τάση V

Ισχύς εισόδου W 1.200 Ταχύτητα άφορτου κίνησης min

Μέγεθος τσοκ 5/16" (8 mm) / 1/4" (6,35 mm) / 6 mm Μέγιστη διάμετρος της μύτης του ρούτερ mm 30 Μέγιστο βάθος κοπής mm 55 Βάρος kg 3,6 Στάθμη πίεσης ήχου σύμφωνα με το πρότυπο EN 60745: Πίεση ήχου (L

) 95 dB(A), αβεβαιότητα (K) 3 dB(A) Ακουστική ισχύς (L

) 106 dB(A), αβεβαιότητα (K) 3 dB(A) Τιμές συνολικής δόνησης (άθροισμα τριαξονικών ανυσμάτων) αποφασισμένο σύμφωνα με EN 60745: Τιμή εκπομπής δόνησης (a

αβεβαιότητα (K) 1,5 m/s

Ε Λ Λ Η Ν Ι Κ Α ΔήλωσησυμμόρφωσηςμετηνΕυρωπαϊκή

ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΗΜΑΤΩΝ

KW900E Η Black & Decker δηλώνει ότι αυτά τα προϊόντα που περιγράφονται στον τομέα "τεχνικά χαρακτηριστικά" είναι σε συμμόρφωση με: 2006/42/EK, EN 60745-1, EN 60745-2-11 Για περισσότερες πληροφορίες, επικοινωνήστε με τη Black & Decker στη διεύθυνση που ακολουθεί ή στο πίσω μέρος του εγχειριδίου. Ο υπογεγραμμένος είναι υπεύθυνος για τη σύνταξη του τεχνικού αρχείου και κάνει την παρών δήλωση εκ μέρους της Black & Decker.

Η Black & Decker είναι σίγουρη για την ποιότητα των προϊόντων της και παρέχει σημαντική εγγύηση. Η παρούσα γραπτή εγγύηση αποτελεί πρόσθετο δικαίωμά σας και δεν ζημιώνει τα συνταγματικά σας δικαιώματα. Η εγγύηση ισχύει εντός της επικράτειας των Κρατών Μελών της Ευρωπαϊκής Ενωσης και της Ευρωπαϊκής Ζώνης Ελευθέρων Συναλλαγών. Σε περίπτωση που κάποιο προϊόν της Black & Decker παρουσιάσει βλάβη εξαιτίας ελαττωματικών υλικών, ποιότητας εργασίας ή έλλειψης συμφωνίας με τις προδιαγραφές εντός 24 μηνών από την ημερομηνία αγοράς, η Black & Decker εγγυάται την αντικατάσταση των ελαττωματικών τμημάτων, την επισκευή προϊόντων που έχουν υποστεί εύλογη φθορά λόγω χρήσης ή την αντικατάσταση των προϊόντων προκειμένου να εξασφαλίσει την ελάχιστη ενόχληση στους πελάτες της, εκτός αν: u Το προϊόν έχει χρησιμοποιηθεί σε εργασιακό, επαγγελματικό περιβάλλον ή αν έχει ενοικιαστεί u Εχει γίνει εσφαλμένη χρήση του προϊόντος ή αν έχει παραμεληθεί u Το προϊόν έχει υποστεί βλάβη από άλλα αντικείμενα, από ουσίες ή λόγω ατυχήματος u Εχει γίνει προσπάθεια επισκευής από μη εξουσιοδοτημένα κέντρα επισκευών ή από προσωπικό που δεν ανήκει στο προσωπικό της Black & Decker Για να ισχύσει η εγγύηση, πρέπει να υποβάλετε απόδειξη αγοράς στον πωλητή ή το εξουσιοδοτημένο κέντρο επισκευών. Ενημερωθείτε για το πλησιέστερο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε για τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker, τις λεπτομέρειες και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε να ανατρέξτε στο Διαδίκτυο στη διεύθυνση: www.2helpU.com Παρακαλούμε να επισκεφτείτε την ιστοσελίδα μας www.blackanddecker.eu για να καταχωρήσετε το νέο σας προϊόν Black & Decker και για να ενημερώνεστε για τα νέα προϊόντα και τις ειδικές προσφορές. Περισσότερες πληροφορίες σχετικά με τη μάρκα Black & Decker και τη σειρά προϊόντων μας θα βρείτε στη διεύθυνση www.blackanddecker.eu86ENGLISH Do not forget to register your product! www.blackanddecker.co.uk/productregistration Register your product online at www.blackanddecker.co.uk/ productregistration or send your name, surname and product code to Black & Decker in your country
