Tuotetyyppi	Jyrsin
Merkki	Black & Decker
Malli	KW900EKA
Jännite	230 V AC
Ottoteho	1200 W
Tyhjakayntinopeus	8 000 - 27 000 min⁻¹
Kiristysholkki (tartunta)	5/16" (8 mm) / 1/4" (6,35 mm) / 6 mm
Jyrsimen maksimihalkaisija	30 mm
Leikkaussyvyys maksimi	55 mm
Paino	3,6 kg
Äänenpainetaso	95 dB(A) (LpA)
Äänitehotaso	106 dB(A) (LWA)
Tärinäpäästöarvo	5,77 m/s² (ah)
Tärinäepävarmuus	1,5 m/s²
Kaksoiseristys	Kyllä
Käyttötarkoitus	Puun ja puutuotteiden jyrsintä (kotikäyttö)
Päätoiminnot	Jyrsintä, uritus, profilointi, kopiointi, ympyräleikkaus
Säädettävä nopeus	Kyllä (säätönuppi)
Revolverisyvyyspysäytin	Kyllä
Ohjauskenkä	Kyllä (sisältyy)
Mallineohjain	Kyllä (valinnainen)
Pölynpoistoadapteri	Kyllä (sisältyy)
Huolto	Puhdista tuuletusaukot pehmeällä harjalla; puhdista moottoritila kostealla liinalla
Takuu	24 kuukautta
Alkuperämaa	Ei määritelty

Usein kysytyt kysymykset - KW900EKA BLACK & DECKER

Kuinka asentaa jyrsin KW900EKA -jyrsimeen?

Poista lastusuojus. Pidä akselin lukituspainiketta painettuna, käännä akselia, kunnes painike lukittuu. Avaa kiristysholkin mutteri mukana toimitetulla avaimella. Aseta jyrsimen varsi kiristysholkkiin varmistaen, että se ulottuu vähintään 3 mm. Kiristä kiristysholkin mutteri pitäen samalla lukituspainiketta painettuna.

Kuinka säätää leikkaussyvyys?

Kaksi menetelmää: 1) Asteikon avulla: löysää lukitusruuvi, laske jyrsin kosketukseen työkappaleen kanssa, aseta osoitin nollaan, lisää haluttu syvyys ja siirrä rajoitintankoa. 2) Puupalan avulla: aseta syvyyden paksuinen välikappale rajoittimen ja tangon väliin, kiristä ruuvi, poista sitten välikappale. Hienosäätö on mahdollista säätönupilla.

Minkä tyyppisiä jyrsimiä voin käyttää?

Voit käyttää HSS-jyrsimiä pehmeälle puulle ja TCT-jyrsimiä kovalle puulle. Varren halkaisijan on vastattava kiristysholkkia (5/16'', 1/4'' tai 6 mm). Leikkaushalkaisijan enimmäiskoko on 30 mm. Käytä vain jyrsimiä, jotka sopivat työkalun nopeudelle.

Kuinka käyttää mallineohjainta?

Kiinnitä mallineohjain jyrsintäpohjaan asettamalla laippa alaspäin. Työnnä kaksi pitkää ruuvia alhaalta ohjaimen ja pohjan reikiin, aseta mutteri kullekin ruuville ja kiristä. Malline (esim. kirjain) kiinnitetään työkappaleeseen kaksipuoleisella teipillä tai G-puristimilla. Jyrsin kulkee laipan alta leikatakseen muodon.

Kuinka leikata ympyrä keskitystapin avulla?

Poraa reikä halutun ympyrän keskustaan. Aseta keskitystappi ohjauskenkään (asennettu ylösalaisin). Aseta jyrsin siten, että tappi on reiässä. Säädä ympyrän säde siirtämällä ohjauskengän tankoja. Siirrä sitten työkalua leikataksesi ympyrä.

Mitä suojavarusteita minun tulee käyttää?

Käytä aina silmiensuojainta. Käytä pölysuojainta, joka soveltuu lastuille ja myrkyllisille höyryille. Käytä liukuesteisiä turvakenkiä, kypärää ja kuulosuojaimia tarvittaessa. Vältä löysiä vaatteita ja koruja, ja sido pitkät hiukset.

Kuinka puhdistaa ja huoltaa työkalu?

Sammuta ja irrota työkalu ennen huoltoa. Puhdista tuuletusaukot säännöllisesti pehmeällä harjalla tai kuivalla liinalla. Puhdista moottoritila kostealla liinalla. Älä käytä hankaavia tai liuotinpohjaisia tuotteita.

Mitä tehdä, jos virtajohto on vaurioitunut?

Johdon on vaihdettava valmistaja tai valtuutettu Black & Decker -huoltokeskus onnettomuuksien välttämiseksi. Älä käytä työkalua vaurioituneella johdolla.

Onko työkalu kaksoiseristetty?

Kyllä, työkalu on kaksoiseristetty, mikä tarkoittaa, että maadoitusjohtoa ei tarvita. Varmista, että arvokilvessä ilmoitettu jännite vastaa verkkojännitettä.

Kuinka saada 24 kuukauden takuu?

Takuu kattaa materiaali- ja valmistusvirheet 24 kuukauden ajan ostopäivästä. Se ei kata ammattikäyttöä, laiminlyöntiä, vahinkoja tai luvattomia korjauksia. Aktivoidaksesi takuun, toimita ostotodistus myyjälle tai valtuutetulle Black & Decker -huoltoliikkeelle.

KÄYTTÖOHJE KW900EKA BLACK & DECKER

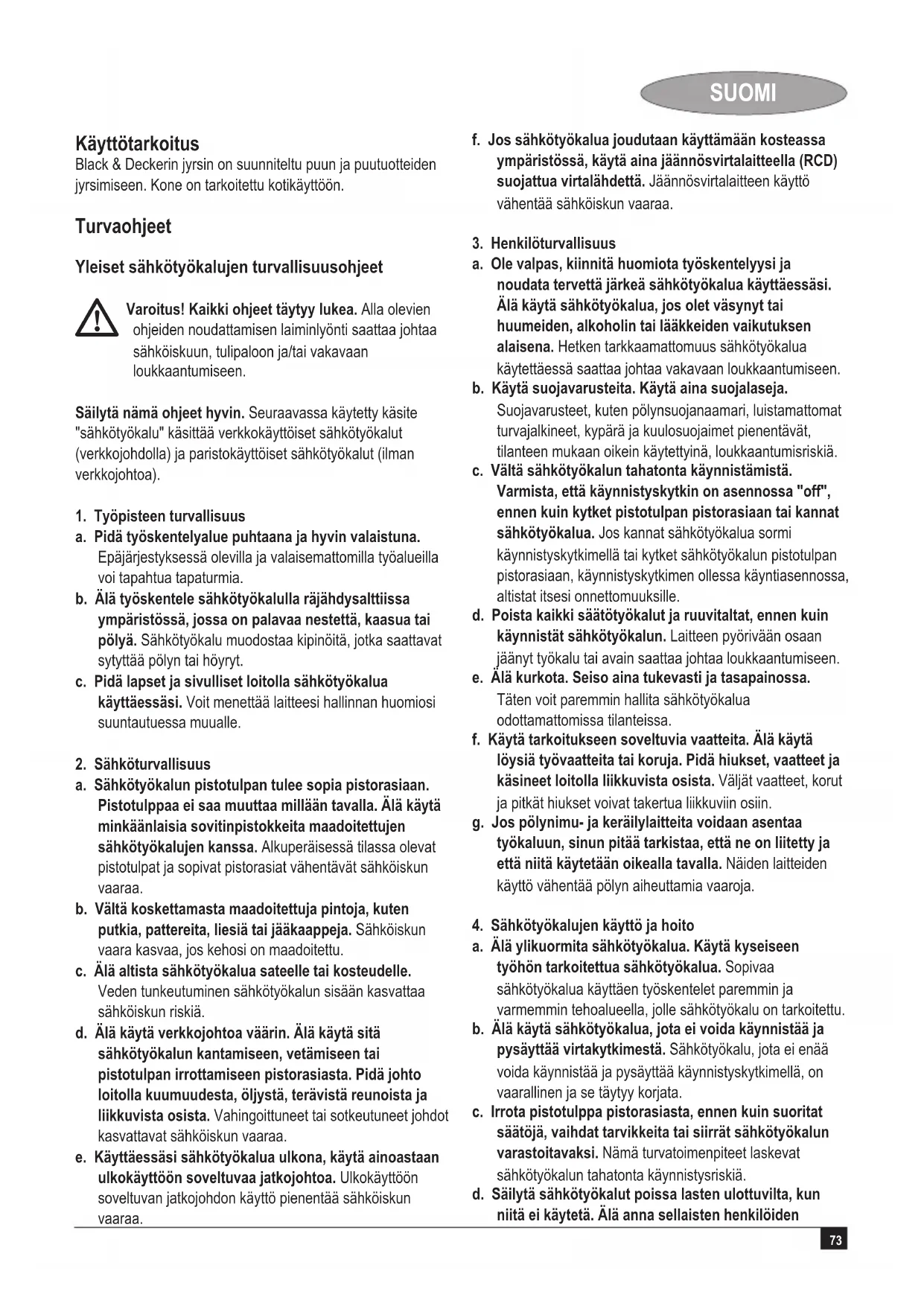

Suomi (Alkuperäisten ohjeiden käännös) 73

Black & Deckerin jyrsin on suunniteltu puun ja puutuotteiden jyrsimiseen. Kone on tarkoitettu kotikäyttöön.

Turvaohjeet

Yleiset sähkötyökalujen turvallisuusohjeet

Varoitus! Kaikki ohjeet täytyy lukea. Alla olevien ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä nämä ohjeet hyvin. Seuraavassa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöiset sähkötyökalut (verkkojohdolla) ja paristokäyttöiset sähkötyökalut (ilman verkkojohtoa).

1. Työpisteen turvallisuus

a. Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestyksessä olevilla ja valaisemattomilla työalueilla voi tapahtua tapaturmia.
b. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.

1. Sähköturvallisuus

a. Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia sovitinpistokkeita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä tilassa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c. Älä altista sähkötyökalua sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
d. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
e. Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f. Jos sähkötyökalua joudutaan käyttämään kosteassa ympäristössä, käytä aina jäännösvirtalaitteella (RCD) suojattua virtualähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.

1. Henkilöturvallisuus

a. Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.

b. Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteet, kuten pölynsuojanaamari, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet pienentävät, tilanteen mukaan oikein käytettyinä, loukkaantumisriskiä.

c. Vältä sähkötyökalun tahatonta käynnistämistä. Varmista, että käynnistyskytkin on asennossa "off", ennen kuin kytket pistotulpan pistorasiaan tai kannat sähkötyökalua. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

d. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Laitteen pyörivään osaan jäänyt työkalu tai avain saattaa johtaa loukkaantumiseen.

e. Älä kurkota. Seiso aina tukevasti ja tasapainossa. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g. Jos pölynimu- ja keräilylaitteita voidaan asentaa työkaluun, sinun pitää tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Näiden laitteiden käyttö vähentää pölyn aiheuttamia vaaroja.

1. Sähkötyökalujen käyttö ja hoito

a. Älä ylikuormita sähkötyökalua. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
c. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet laskevat sähkötyökalun tahatonta käynnistysriskiä.
d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden

SUOMI

käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa ja että työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Korjauta mahdolliset viat ennen käyttöönottoa. Moni tapaturma aiheutuu huonosti huolletuista laitteista.

f. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden terät ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

g. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin tarkoituksenmukaiseen käyttöön saattaa johtaa vaarallisiin tilanteisiin.

1. Huolto

a. Anna koulutettujen ammattitaitoisten henkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Sähkötyökalujen lisäturvallisuusohjeet

Varoitus! Jyrsimien lisäturvallisuusohjeet

• Käsittele sähkötyökalua eristävien tartuntapintojen avulla, koska jyrsin voi joutua kosketuksiin oman virtajohtonsa kanssa. Jännitteisen johtimen leikkaaminen saattaa tehdä työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.
• Käytä ruuvipuristimia tai vastaavaa keinoa, jolla saat kiinnitettyä ja tuettua työkappaleen tukevalle alustalle. Työkappaleen kannatteleminen käsin tai tukeminen kehoa vasten voi johtaa kappaleen irtoamiseen ja vaaratilanteen syntymiseen.

Varoitus! Jyrsimisestä syntyvä pöly voi aiheuttaa terveyshaittoja käyttäjälle ja mahdollisille sivullisille. Käytä erityismuotoiltua, pölyltä ja höyryiltä suojaavaa kasvosuojusta. Varmista, että sekä työalueella olevat että sen läheisyyteen saapuvat ihmiset käyttävät suojusta.

◆ Poista pöly huolellisesti jyrsimisen jälkeen.
- Käytä vain sellaisia jyrsinteriä, joiden varren halkaisija vastaa työkaluun asennettua holkkia.
- Käytä vain sellaisia jyrsintyökaluja, jotka sopivat työkalun kuormattomalle nopeudelle.
- Älä koskaan käytä sellaisia jyrsinteriä, joiden halkaisija ylittää teknisissä tiedoissa annetun suurimman halkaisijan.
- Älä käytä työkalua väärinpäin.

• Älä yritä käyttää työkalua paikalleen asennettuna.
• Jos sähköjohto on vaurioitunut, se saadaan vaihtaa vain valmistajalla tai valtuutetussa Black & Deckerin huoltoliikkeessä vaaratilanteiden välttämiseksi.
• Ole erityisen varovainen jyrsiessä kappaleita, joissa on lyijypohjaista maalia tai jyrsiessä puukappaleita, joista voi syntya myrkyllistä pölyä.
• Älä anna lasten tai raskaana olevien naisten olla työskentelyalueella.
• Älä syö, juo tai tupakoi työskentelyalueella.

• Hävitä pöly ja muu jäte ympäristöystävällisesti.

• Henkilöt (lapset mukaan lukien), joilla on fyysisiä, tunnollisia tai henkisiä rajoituksia tai rajallinen kokemus ja tuntemus, eivät saa käyttää tätä laitetta ellei heidän turvallisuudesta vastaava henkilö valvo tai ohjaa heitä laitteen käytössä. Lapsia on valvottava, etteivät he leiki koneen kanssa.
  Käyttö, johon työkalu on tarkoitettu, on kuvattu tässä käyttöohjeessa. Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa onnettomuuden ja/tai aineellisia vahinkoja.

Muiden turvallisuus

• Henkilöt (lapset mukaan lukien), joilla on fyysisiä, tunnollisia tai henkisiä rajoituksia tai rajallinen kokemus ja tuntemus, eivät saa käyttää tätä laitetta ellei heidän turvallisuudesta vastaava henkilö valvo tai ohjaa heitä laitteen käytössä.
  ◆ Lapsia on valvottava, etteivät he leiki koneen kanssa.

Jäännösriskit.

Jäännösriskit ovat mahdollisia, jos käytät työkalua muulla kuin turvavaroituksissa mainitulla tavalla. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön.

Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näihin kuuluvat muun muassa:

◆ pyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot.
- osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot.
työkalun pitkäaikaisen käytön aiheuttamat vahingot Kun käytät työkalua pitkään, varmista, että pidät säännöllisesti taukoja.
◆ kuulovauriot.
työkalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkia ja MDF-levyjä, käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit.

Tärinä

Käyttöohjeen teknisissä tiedoissa ja vaatimustenmukaisuusva kuutuksessa ilmoitetut tärinän päästöarvot on mitattu EN 60745-normin vakioiden testimenetelmän mukaisesti ja niitä voidaan käyttää työkalun vertaamisessa toiseen. Ilmoitettua tärinän päästöarvoa voidaan myös käyttää altistumisen arviointiin ennakolta.

Varoitus! Sähkötyökalun tärinän päästöarvo voi varsinaisen käytön aikana poiketa ilmoitetusta arvosta riippuen siitä, millä tavalla työkalua käytetään. Tärinän taso voi kohota ilmoitetun tason yläpuolelle.

Kun tärinälle altistumista arvioidaan, jotta voidaan määrittää 2002/44/EY-direktiivin edellyttämät turvatoimenpiteet säännöllisesti sähkötyökaluja työssä käyttävien henkilöiden suojelemiseksi, tärinälle altistumisen arvion tulee ottaa huomioon varsinaiset käyttöolosuhteet ja työkalun käyttötavan, johon sisältyy kaikkien käyttöjakson osien huomioon ottaminen, kuten ajat, jolloin työkalu on pois päältä tai kun se käy joutokäyntiä sekä käynnistysajan.

Koneessa olevat merkit

Koneessa on seuraavat kuvakemerkinnät:

Varoitus! Loukkaantumisen vaaran ehkäisemiseksi käyttäjän on luettava käyttöohjeet.

Sähköturvallisuus

mä laite on kaksoiseristetty; siksi erillistä maadoitusta ei tarvita. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

- Jos sähköjohto on vaurioitunut, se saadaan vaihtaa vain valtuutetussa Black & Deckerin huoltoliikkeessä vaaratilanteiden välttämiseksi.

Ominaisuudet

1. Virrankatkaisija
2. Lukitusnappi
3. Portaattoman nopeuden valitsin
4. Lukitusvipu
5. Karanlukitusnuppi
6. Holkki
7. Pyörivä syvyyspysäytin
8. Lastunohjain
9. Syvyyspysäytintanko
10. Jyrsintäsyvyyden säätöasteikko
11. Pölynpoistoliitin

Kokoaminen

Varoitus! Ennen kokoamista varmista, että kone on pois päältä eikä sitä ole liitetty virtalähteeseen.

Jyrsinterän asentaminen (kuva A)

◆ Poista lastunohjain (8).
◆ Pidä karan lukitsin (5) painettuna ja kierrä karaa, kunnes karalukko lukkiintuu.
- Löysennä holkin mutteri (12) käyttämällä mukana tulevaa kiintoavainta.
- Työnnä jyrsimen terän (13) varsi holkkiin (6). Varmista, että varsi tulee ainakin 3 mm ulos holkista kuvan osoittamalla tavalla.
- Pidä karalukko (5) painettuna ja kiristä holkin mutteri (12) käyttäen mukana toimitettavaa kiintoavainta.

Reunaohjaimen kiinnittäminen (kuva B)

Reunaohjain auttaa asettamaan työkalun yhdensuuntaisesti reunan kanssa.

◆ Asenna palkit (14) reunaohjaimeen (15) käyttämällä kahta mukana toimitettua ruuvia (16).
◆ Asenna tangot (14) jyrsimen pohjaan kuvan osoittamalla tavalla.
◆ Aseta reunaohjain vaaditulle etäisyydelle.
◆ Kiristä kiinnitysruuvit (17).

Pölynpoistosovittimen asentaminen (kuva C)

Pölynpoistosovittimen avulla voit liittää työkaluun pölynimurin.

◆ Kiinnitä pölynimurin letku (18) liittimeen (11).

Malliohjaimen asentaminen (kuva D)

• Asenna malliohjain (19) jyrsimen pohjaan siten, että laippa on pohjapuolella (työkappaleen puolella).
• Työnnä kaksi pitkää ruuvia (20) pohjapuolelta malliohjaimen ja pohjan reikien läpi.
  ◆ Aseta mutteri kuhunkin ruuviin ja kiristä mutterit tiukkaan.

Etäisyyskappaleen asentaminen (kuva E)

- Asenna etäisyyskappale (21) jyrsimen pohjaan käyttämällä toimitettuja ruuveja.

Keskitysnastan asentaminen (kuva F)

• Asenna reunaohjain jyrsimeen kuvan B osoittamalla tavalla kuitenkin niin, että se on ylösalaisin.
  ◆ Asenna keskitysnasta (22) reunaohjaimen työkappalepuolelle mukana toimitetulla ruuvilla (23).

Kopiointiseuraimen asentaminen (kuva G)

◆ Asenna reunaohjain jyrsimeen kuvan B osoittamalla tavalla.
◆ Asenna L-palkki (24) reunaohjaimen yläosaan käyttämällä kahta mukana toimitettua ruuvia.
◆ Kiinnitä kierto-osa (25) L-palkkiin siipiruuvilla (26).

SUOMI

Käyttö

Varoitus! Anna koneen käydä omaan tahtiinsa.

Älä ylikuormita sitä.

Käsittele johtoa huolellisesti, jottet vaurioita sitä vahingossa.

Jyrsintäsyvyyden säätö (kuva H, I & J)

Jyrsinnän syvyys on etäisyys X, joka on syvyyspysäytintangon (9) ja syvyyspysäyttimen (27) välillä. Jyrsintäsyvyys voidaan asettaa kahdella eri tavalla, kuten alla on selitetty.

Jyrsintäsyvyyden säätäminen käyttäen asteikkoa (kuva I)

◆ Kiinnitä jyrsinterä yllä kuvatulla tavalla.
- Löysennä lukitusruuvia (28).
◆ Vedä lukitusvipu (4) ylös.
- Työnnä jyrsintä alaspäin, kunnes jyrsinterä koskettaa työstettävää kappaletta.
◆ Paina lukitusvipu (4) alas.
◆ Siirrä osoitin (29) nolla-asentoon asteikolla (10).
◆ Lisää haluamasi jyrsintäsyvyys aloituskohtaan.
◆ Siirrä syvyyspysäytintanko (9) asteikon laskettuun kohtaan.
◆ Kiristä lukitusruuvi (28).
◆ Hienosäädä käyttämällä säätönuppia (30).
- Vedä lukitusvipu (4) ylös ja anna jyrsimen palata alkuperäiseen asentoonsa.
- Kun jyrsin on kytketty päälle, paina sitä alas ja jyrsi haluamallasi tavalla.

Jyrsintäsyvyyden säätäminen puupalan avulla (kuva J)

• Kiinnitä jyrsinterä ja vie se alas yllä kuvatulla tavalla.
  ◆ Vedä syvyyspysäytintanko (9) ylös.
  ◆ Aseta jyrsintäsyvyyttä vastaava puukappale syvyyspysäyttimen (27) ja syvyyspysäytintangon (9) väliin.
  ◆ Kiristä lukitusruuvi (28).
  ◆ Hienosäädä käyttämällä säätönuppia (30).
  ◆ Irrota puukappale.
• Vedä lukitusvipu (4) ylös ja anna jyrsimen palata alkuperäiseen asentoonsa.
• Kun jyrsin on kytketty päälle, paina sitä alas ja jyrsi haluamallasi tavalla.

Pyörivän syvyyspysäyttimen säätäminen (kuva K)

Kun olet kääntänyt pyörivän syvyyspysäyttimen haluamaasi asetukseen, voit hienosäätää käytettävää syvyyspysäytintä. Jos haluat tehdä useita jyrsintöjä eri jyrsintäsyvyyksillä, säädä kutakin syvyyspysäytintä.

- Käännä syvyyspysäytinruuvia (31) ylös- tai alaspäin vaaditulla tavalla ruuvitalttaa käyttäen.

Nopeuden asettaminen

- Valitse haluttu nopeus nopeudensäätönupilla (3). Käytä suurta nopeutta halkaisijaltaan pienten jyrsinterien yhteydessä. Käytä pientä nopeutta halkaisijaltaan suurten jyrsinterien yhteydessä.

Riman käyttäminen ohjaimena (kuva L)

Kun reunaohjainta ei voida käyttää (esimerkiksi jyrsittäessä kirjahyllyn hyllynkannatusuria), toimi seuraavasti:

• Valitse suorareunainen puupala, jota voidaan käyttää rimana.
  ◆ Aseta rima työstökappaleen päälle.
  ◆ Siirrä rimaa, kunnes se on oikeassa asennossa työkalun ohjaamisen kannalta.
• Kiinnitä rima kunnolla työstettävään kappaleeseen.

Malliohjaimen käyttäminen (kuva D)

Malliohjaimen avulla voidaan leikata haluttu muoto, kuten kirjain.

• Kiinnitä malli työkappaleeseen kaksipuolisella teipillä tai 'G'-kiinnikkeillä.
• Jyrsinterän on ulotuttava malliohjaimen laipan alapuolelle, jotta työkappale leikkautuu mallin muotoon.

Etäisyyskappaleen käyttäminen (kuva E)

Etäisyyskappaletta voidaan käyttää puisten tai laminoitujen pystyprojektioiden viimeistelyyn.

Keskitysnastan käyttäminen (kuva F)

Keskitysnastan avulla voidaan leikata ympyränmuotoisia kuvioita.

• Poraa leikattavan ympyrän keskelle reikä keskitysnastaa varten.
• Aseta jyrsin työkappaleeseen siten, että keskitysnastan piste on poratussa reiässä.
  ◆ Säädä ympyrän säde reunaohjaimen palkeilla.
• Jyrsin voidaan nyt siirtää työkappaleen päälle ja ympyrä voidaan leikata.

Kopiointiseuraimen käyttäminen (kuva G)

Kopiointiseurain auttaa säilyttämään saman leikkuuetäisyyden, kun työkappale on epäsäännöllisen muotoinen.

• Aseta jyrsin työkappaleelle halutulle etäisyydelle kopioitavasta reunasta.
• Säädä reunaohjaimen tankoja, kunnes pyörä koskettaa työkappaletta.

Käynnistys ja pysäytys

Työkalun käynnistys

• Pidä lukitusnappia (2) painettuna sisään ja paina virrankatkaisijaa (1).
  ◆ Päästä irti lukitusnapista.

Työkalun pysäytys

◆ Päästä irti virrankatkaisijasta.

Varoitus! Pidä koneesta aina kiinni kahdella kädellä.

Vinkkejä parhaimman tuloksen saamiseksi

• Siirrä työkalua vastapäivään, kun työstät ulkoreunoja (kuva M). Siirrä työkalua myötäpäivään, kun työstät sisäreunoja.
• Käytä pehmeän puun yhteydessä HSS-jyrsinteriä.
• Käytä kovan puun yhteydessä TCT-jyrsinteriä.
• Voit käyttää työkalua ilman ohjainta (kuva N). Tästä on hyötyä kylttejä kaiverrettaessa ja koristellessa. Käytä vain pientä jyrsintäsyvyyttä.
  ◆ Katso yleiset jyrsinterätyypit alla olevasta taulukosta.

Jyrsinterät (kuva O)

Kuvaus Käyttö

Suora terä (1) Urat ja huullokset Viimeistelyterä (2) Laminaattien tai kovapuun viimeistely, tarkat profiilit mallineen avulla Huullostusterä (3) Tekee huulloksia suoriin tai käyriin työkappaleisiin

V-uraterä (4) Urat, kaiverrukset ja reunan viistoaminen Keernalaatikkoterä (5) Urat, kaiverrukset ja reunojen koristelu Pyöristysterä (6) Reunan koristelu Suippokaariterä (7) Reunan koristelu Pyöristys terän yli (9) Pyöristys reunojen yli Pyrstöliitosterä (10) Pyrstöliitokset Särmäysterä (11) Reunojen särmäys

Huolto

Jiirisaha on suunniteltu toimimaan mahdollisimman pitkään mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan tyydyttävän toiminnan.

Varoitus! Ennen huoltoa ja puhdistusta tulee koneen olla pois päältä ja irti virtalähteestä.

◆ Puhdista työkalun ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla rievulla.
◆ Puhdista laitteen kuori säännöllisesti kostealla siivousliinalla. Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita.

Ympäristö

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa.

Kun Black & Decker -koneesi on käytetty loppuun, älä hävitä sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen.

ytettyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uudelleenkäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ehkäisemään ympäristön saastumisen ja vähentää raaka-aineiden kysyntää.

Paikallisten säännösten mukaisesti on mahdollista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää ne vähittäismyyjälle ostettaessa uusi tuote.

Black & Decker tarjoaa mahdollisuuden Black & Decker - tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta, palauta laitteesi johonkin valtuutettuun huoltollikkeeseen, joka kerää laitteet meidän puolestamme.

Voit tarkistaa lähimmän valtuutetun huoltoliikkeen sijainnin ottamalla yhteyden Black & Deckerin toimistoon, joka sijaitsee tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista Black & Decker -huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com

Tekniset tiedot

KW900E Type 1
Jännite	V_AC	230
Ottoteho	W	1.200
Kuormittamaton nopeus	min ^-1	8.000 - 27.000
Holkin koko		5/16" (8 mm) / 1/4" (6,35 mm) / 6 mm
Jyrsinterän suurin halkaisija	mm	30
Suurin sahaussyvyys	mm	55
Paino	kg	3,6

Äänenpainetaso mitattu EN 60745:n mukaisesti: Äänenpaine (L pA ) 95 dB(A), epävarmuus (K) 3 dB(A) Akustinen teho (L WA ) 106 dB(A), epävarmuus (K) 3 dB(A)

Tärinän kokonaisarvot (kolmiaks. vektorisumma) on määritetty seuraavan mukaisesti: EN 60745

Tärinän päästöarvo (a _h ) 5,77 m/s ^2 , epävarmuus (K) 1,5 m/s ^2

EU-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

KW900E

Balck & Decker julistaa, että kohdassa "tekniset tiedot" kuvatut tuotteet noudattavat seuraavia:

2006/42/EY, EN 60745-1, EN 60745-2-11

Lisätietoja saa Black & Decker -yhtiöltä seuraavasta osoitteesta tai käyttöoppaan takana olevia yhteistietoja käyttäen.

Allekirjoittava henkilö on vastuussa teknisen tiedoston täyttämisestä ja tekee tämän ilmoituksen Black & Decker -yhtiön puolesta.

K. Hewitt Vic

Korjaukset / varaosat

Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi. Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta.

Tiedot valtuutetuista huoltoliikkeistä löytyvät internetistä osoitteesta www.2helpU.com sekä kotisivultamme

www.blackanddecker.fi

Takuu

Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA).

Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan.

Takuu ei kata vikoja, jotka johtuvat koneen

◆ normaalista kulumisesta
◆ ylikuormituksesta, virheellisestä käytöstä tai hoidosta
- vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa.

Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike.

Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä.

Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot.

Voit vierailla verkkosivullamme www.blackanddecker.fi rekisteröidäksesi uuden Black & Decker-tuotteesi ja saadaksesi tietoa uusista tuotteista ja erikoistarjouksista.

Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta www.blackanddecker.fi

Ενδεδειγμένη χρήση

Muistathan rekisteröidä tuotteesi!

www.blackanddecker.fi/productregistration

Rekisteröi tuotteesi verkossa osoitteessa www.blackanddecker.fi/productregistration tai lähetä etunimesi, sukunimesi ja tuotekoodi oman maasi Black & Decker -edustajalle.

E A A H N
