BRUKSANVISNING KW900EKA BLACK & DECKER

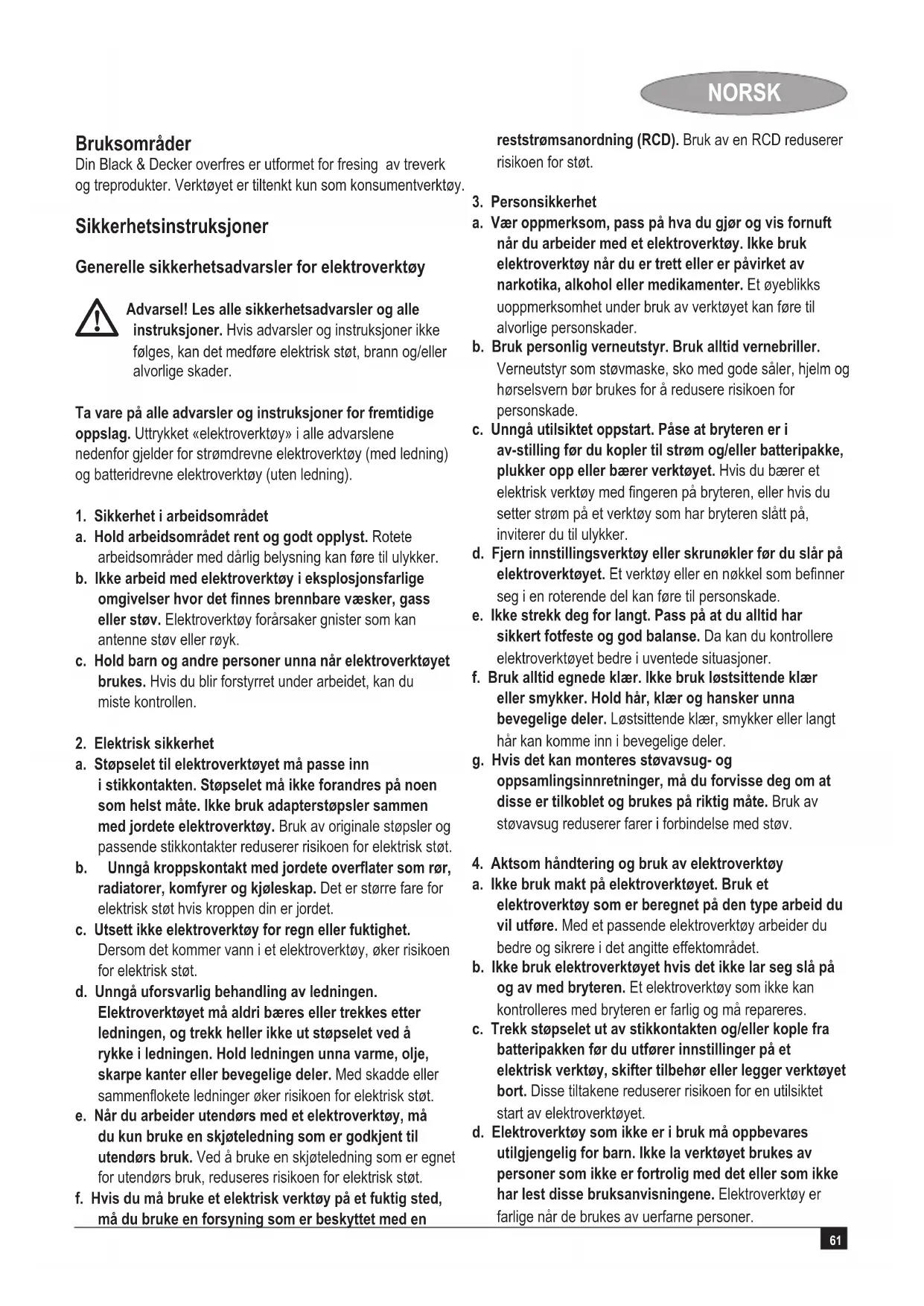

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarsler og instruksjoner ikke følges, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Ta vare på alle advarsler og instruksjoner for fremtidige oppslag. Uttrykket «elektroverktøy» i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

a. Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordete elektroverktøy. Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt. b. Unngåkroppskontaktmedjordeteoveratersomrør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. c. Utsett ikke elektroverktøy for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektrisk støt. d. Unngå uforsvarlig behandling av ledningen. Elektroverktøyet må aldri bæres eller trekkes etter ledningen, og trekk heller ikke ut støpselet ved å rykke i ledningen. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Med skadde eller sammenokete ledninger øker risikoen for elektrisk støt. e. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Ved å bruke en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. f. Hvis du må bruke et elektrisk verktøy på et fuktig sted, må du bruke en forsyning som er beskyttet med en reststrømsanordning (RCD). Bruk av en RCD reduserer risikoen for støt.

a. Vær oppmerksom, pass på hva du gjør og vis fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader. b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr som støvmaske, sko med gode såler, hjelm og hørselsvern bør brukes for å redusere risikoen for personskade. c. Unngå utilsiktet oppstart. Påse at bryteren er i av-stilling før du kopler til strøm og/eller batteripakke, plukker opp eller bærer verktøyet. Hvis du bærer et elektrisk verktøy med ngeren på bryteren, eller hvis du setter strøm på et verktøy som har bryteren slått på, inviterer du til ulykker. d. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som benner seg i en roterende del kan føre til personskade. e. Ikke strekk deg for langt. Pass på at du alltid har sikkert fotfeste og god balanse. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f. Bruk alltid egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan komme inn i bevegelige deler. g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvavsug reduserer farer i forbindelse med støv.

4. Aktsom håndtering og bruk av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk et elektroverktøy som er beregnet på den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b. Ikke bruk elektroverktøyet hvis det ikke lar seg slå på og av med bryteren. Et elektroverktøy som ikke kan kontrolleres med bryteren er farlig og må repareres. c. Trekk støpselet ut av stikkontakten og/eller kople fra batteripakken før du utfører innstillinger på et elektrisk verktøy, skifter tilbehør eller legger verktøyet bort. Disse tiltakene reduserer risikoen for en utilsiktet start av elektroverktøyet. d. Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la verktøyet brukes av personer som ikke er fortrolig med det eller som ikke har lest disse bruksanvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.62 NORSK e. Vær nøye med vedlikehold av elektroverktøy. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmes fast, om deler er brukket eller skadet og andre forhold som kan innvirke på elektroverktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe egger setter seg ikke så ofte fast og er lettere å føre. g. Bruk elektroverktøy, tilbehør, bor osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.

a. Elektroverktøyetdittskalalltidrepareresavkvalisert personell og kun med originale reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes. Ekstra sikkerhetsadvarsler for elektriske verktøy

Advarsel! Utfyllende sikkerhetsadvarsler for fresemaskiner u Holdelektriskeverktøyideisolertegripeatene, da fresemaskinen kan komme i kontakt med sin egen kabel. Skjæring en strømførende ledning vil gjøre verktøyets metalldeler strømførende og gi operatøren støt. u Bruk klemmer eller en annen praktisk måte til å feste arbeidsemnet til et stabilt underlag. Arbeidsemnet blir ustabilt og du mister kontroll dersom du holder det i hånden eller inn mot kroppen. Advarsel! Kontakt med eller innånding av støv fra fresing kan være helseskadelig for brukeren og eventuelle andre tilstedeværende. Bruk en spesialmaske som verner mot støv og damp, og pass på at andre som oppholder seg eller kommer inn i området der du arbeider, også beskytter seg. u Fjern alt støv grundig etter fresing.u Bruk bare fresestål med en skaftdiameter som er lik størrelsen på chucken som er installert på verktøyet. u Bruk bare fresestål som passer for verktøyets tomgangshastighet. u Bruk aldri fresestål med en diameter som overskrider maksimumsdiameteren angitt i avsnittet om tekniske opplysninger. u Bruk ikke verktøyet opp ned.u Forsøk ikke å bruke verktøyet når det står stille.u Hvis strømledningen skades må den skiftes ut av fabrikanten eller et autorisert Black & Decker servicesenter for å unngå fare. u Vær spesielt når du freser materialer med maling som kan være blybasert, eller når du freser trestykker som kan produsere giftig støv: - La ikke barn eller gravide komme inn der du arbeider. - Ikke spis, drikk eller røyk der du arbeider. - Kvitt deg med støvpartikler eller annet avfall på en miljøvennlig måte. u Dette verktøyet er ikke beregnet til å brukes av personer (inkludert barn) med redusert fysisk, sansemessig eller mental kapasitet eller mangel på erfaring og kunnskap, med mindre de er under oppsyn eller har fått opplæring i bruk av verktøyet av en person som har ansvaret for deres sikkerhet. Barn må ha tilsyn for å sikre at de ikke leker med apparatet. u Denne instruksjonshåndboken forklarer beregnet bruksmåte. Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen. Bruk av annet verktøy eller tilbehør kan medføre risiko for skade på person og/eller utstyr. Andre personers sikkerhet u Apparatet er ikke beregnet til å brukes av personer (inkludert barn) med redusert fysisk, sansemessig eller mental kapasitet eller mangel på erfaring og kunnskap, med mindre de er under oppsyn eller har fått opplæring i bruk av apparatet av en person som har ansvaret for deres sikkerhet. u Barn må ha tilsyn for å sikre at de ikke leker med apparatet. Andre risikoer. Ved bruk av verktøyet kan det oppstå ytterligere risikoer som kanskje ikke er inkludert i sikkerhetsadvarslene som følger med. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse omfatter: u Personskader som forårsakes av berøring av en roterende/bevegelig del. u Personskader som forårsakes av at en del, et blad eller tilbehør endres. u Personskader som forårsakes av langvarig bruk av et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser. u Svekket hørsel. u Helsefarer som forårsakes av innånding av støv som dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF). Vibrasjon De erklærte vibrasjonsnivåene i avsnittet Tekniske Data / Samsvarserklæring er målt i samsvar med en standard testmetode som gis av EN 60745, og kan brukes til å63 NORSK sammenligne et verktøy med et annet. Erklært vibrasjonsnivå kan også brukes i en foreløpig vurdering av eksponering. Advarsel! Vibrasjonsnivået ved faktisk bruk av elektroverktøyet kan variere fra erklært verdi, avhengig av måten verktøyet brukes på. Vibrasjonsnivået kan øke over det oppgitte nivået. Når du vurderer eksponering til vibrasjon for å bestemme sikkerhetstiltak som anbefalt i 2002/44/EF for å beskytte personer som jevnlig bruker elektroverktøy, bør en estimering av eksponeringen ta hensyn til de faktiske bruksforholdene og måten verktøyet brukes på. Dette inkluderer alle deler av brukssyklusen som f.eks. tidsperioder da verktøyet er slått av og når det går uten belastning, i tillegg til faktisk arbeidstid. Etiketter på verktøyet Følgende symboler benner seg på verktøyet:

Advarsel! Bruker må lese bruksanvisningen for å redusere faren for skader. Elektrisk sikkerhet

10. Skjæredybdeskala

Montering Advarsel! Før monteringen, må du passe på at verktøyet er slått av og at kontakten er trukket ut. Settepåetfresestål(g.A) u Fjern sponlederen (8).u Hold spindellåseknappen (5) nede, og drei på spindelen til spindellåsen er festet. u Løsne chuckmutteren (12) ved hjelp av medfølgende skiftenøkkel. u Sett inn fresestålskaftet (13) i chucken (6). Kontroller at skaftet stikker minst 3 mm ut fra chucken, som vist. u Hold spindellåseknappen (5) nede, og stram til chuckmutteren (12) ved hjelp av den medfølgende skrunøkkelen. Settepåkantguiden(g.B) Kantguiden bidrar til at verktøyet kan føres parallelt med en kant. u Monter stengene (14) på kantguiden (15) ved hjelp av de to medfølgende skruene (16). u Sett inn stengene (14) i overfresbasen, som vist.u Still kantguiden til ønsket avstand.u Stram festeskruene (17). Settepåstøvutsugsadapteren(g.C) Med støvutsugsadapteren kan du koble en støvsuger til verktøyet. u Koble slangen (18) på støvsugeren til adapteren (11). Monteremalguiden(g.D) u Sett malguiden (19) på bunnen av overfresen, med ensen nederst (ved arbeidsemnet). u Sett inn de to lange skruene (20) i malguiden fra undersiden og før dem gjennom hullene i bunnen. u Sett en mutter på hver av skruene, og stram dem. Montereavstandsstykket(g.E) u Monter avstandsstykket (21) på bunnen av overfresen ved hjelp av medfølgende skruer. Monteresentreringspinnen(g.F) u Sett kantguiden på overfresen som vist i g. B, men opp-ned. u Monter sentreringspinnen (22) på arbeidsemnesiden av kantguiden med medfølgende skrue (23) Monterekopifølgeren(g.G) u Sett kantguiden på overfresen som vist i g. B.u Monter 'L'-stangen (24) på oversiden av kantguiden ved hjelp av de to medfølgende skruene og mutterne. u Monter rotasjonsenheten (25) på 'L'-stangen med medfølgende vingeskrue (26). Bruk Advarsel! La verktøyet jobbe med sin egen hastighet. Ikke overbelast det. u Før ledningen forsiktig, slik at du unngår å kappe den over ved et uhell.64 NORSK Justereskjæredybden(g.H,I&J) Skjæredybden er avstanden X mellom dybdestoppstangen (9) og dybdestoppet (27). Skjæredybden kan innstilles på to forskjellige måter, som beskrevet nedenfor. Justereskjæredybdenvedhjelpavskalaen(g.I) u Monter fresestålet som beskrevet ovenfor. u Løsne låseskruene (28). u Dra stempellåshendelen (4) opp. u Trykk overfresen ned til fresestålet berører arbeidsemnet. u Dra stempellåshendelen (4) ned. u Flytt pekeren (29) til nullstillingen på skalaen (10). u Legg til ønsket skjæredybde til startposisjonen. u Flytt dybdestoppstangen (9) til den utregnede posisjonen på skalaen. u Stram til låseskruen (28). u Finjuster ved hjelp av justeringsknappen (30). u Dra stempellåshendelen (4) opp og la overfresen gå tilbake til opprinnelig posisjon. u Når du har slått overfresen på, senker du den og foretar ønsket skjæring. Justereskjæredybdenvedhjelpaventrebit(g.J) u Monter fresestålet og senk overfresen som beskrevet ovenfor. u Dra dybdestoppstangen (9) opp. u Legg en trebit med samme tykkelse som ønsket skjæredybde mellom dybdestoppet (27) og dybdestoppstangen (9). u Stram til låseskruen (28). u Finjuster ved hjelp av justeringsknappen (30). u Fjern trebiten. u Dra stempellåshendelen (4) opp og la overfresen gå tilbake til opprinnelig posisjon. u Når du har slått overfresen på, senker du den og foretar ønsket skjæring. Justererevolverdybdestoppet(g.K) Når du har satt revolverdybdestoppet på ønsket innstilling, kan du njustere dybdestoppet som skal brukes. Hvis du vil skjære ere ganger med forskjellig skjæredybde, justerer du hver av disse dybdestoppene. u Vri dybdestoppskruen (31) opp eller ned ved hjelp av en skrutrekker. Stille inn hastigheten u Sett hastighetsknappen (3) på ønsket hastighet. Bruk høy hastighet for fresestål med små diametere. Bruk lav hastighet for fresestål med store diametere. Brukeenplankesomguide(g.L) Når det ikke er mulig å bruke kantguiden, for eksempel ved fresing av spor på baksiden av en bokhylle for å støtte opp hyller, går du frem på følgende måte: u Velg et stykke tre med en rett kant til bruk som planke. u Plasser planken på arbeidsemnet. u Flytt planken til den er i riktig posisjon til å lede verktøyet. u Sett fast planken på arbeidsemnet. Brukemalguiden(g.D) Malguiden kan brukes til å skjære ut en form ved hjelp av en mal, for eksempel en bokstav. u Fest malen over arbeidsemnet med dobbeltsidig tape eller G-klemmer. u Overfresbiten må stikke lenger ut enn ensen på malguiden når arbeidsemnet skal skjæres til etter en mal. Brukeavstandsstykket(g.E) Avstandsstykket kan brukes til beskjæring av vertikale biter som stikker ut fra tre eller laminat. Brukesentreringspinnen(g.F) Sentreringspinnen kan brukes ved utskjæring av sirkelmønstre. u Bor et hull til sentreringspinnen midt i sirkelen som skal skjæres ut. u Plasser overfresen på arbeidsemnet med punktet til sentreringspinnen i det borede hullet. u Juster sirkelradiusen med stengene på kantguiden. u Overfresen kan nå beveges over arbeidsemnet, og sirkelen skjæres ut. Brukekopifølgeren(g.G) Kopifølgeren hjelper deg å holde lik sagavstand langs kanten av arbeidsemner med uregelmessig form. u Plasser overfresen på arbeidsemnet i ønsket avstand fra kanten som skal kopieres. u Juster stengene på kantguiden til hjulet kommer i kontakt med arbeidsemnet. Start og stopp Slå på u Hold låseknappen (2) nede og trykk på strømbryteren (1). u Slipp låseknappen. Slå av u Slipp strømbryteren. Advarsel! Bruk alltid verktøyet med begge hender. Råd for optimalt resultat u Når du arbeider på ytre kanter, beveger du verktøyet mot klokken (g. M). Når du arbeider på indre kanter, beveger du verktøyet med urviseren. u Bruk HSS-fresestål for mykt treverk. u Bruk TCT-fresestål for hardt treverk.65 NORSK u Du kan bruke verktøyet uten guide (g. N). Dette er nyttig for å lage skilt og kreative arbeider. Lag kun overatiske kutt. u Se tabellen nedenfor for vanlige freseståltyper. Fresestål(g.O) Beskrivelse Bruksområde Rett fres (1) Spor og falsinger Trimmefres (2) Trimming av laminat eller hardt treverk, nøyaktig prolering ved hjelp av en mal Falsfres (3) Falsinger på rette eller bøyde arbeidsemner V-fres (4) Spor, gravering og kantfasing Kjernekassefres (5) Renner, graveringer og dekorativ kantutfresing Prolfres (6) Dekorativ kantutfresing Prolfres (7) Dekorativ kantutfresing Avrundingsfres (9) Avrunding av kanter Svalehalefres (10) Svalehalesammenføyninger Vinkelfres (11) Vinkelkanter Vedlikehold Verktøyet ditt er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av godt vedlikehold og regelmessig rengjøring for å fungere som det skal til enhver tid. Advarsel! Før alt vedlikehold må verktøyet slås av og kontakten trekkes ut. u Rengjør ventileringsåpningene på verktøyet regelmessig med en myk børste eller en tørr klut. u Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. Miljøvern

Kildesortering av brukte produkter og emballasje gjør det mulig å resirkulere materialer og bruke dem igjen. Gjenbruk av resirkulerte materialer bidrar til å forhindre forsøpling av miljøet og reduserer behovet for råmaterialer. Lokale regelverk kan legge tilrette for kildesortering av elektriske produkter fra husholdningen, ved kommunale deponier eller gjennom forhandleren når du kjøper et nytt produkt. Black & Decker har tilrettelagt for innsamling og resirkulering av Black & Decker-produkter etter at de har utspilt sin rolle. Ønsker du å benytte deg av denne tjenesten, returnerer du produktet ditt til et autorisert serviceverksted, som tar det imot og formidler det videre. Du kan få adressen til ditt nærmeste autoriserte serviceverksted ved å kontakte ditt lokale Black & Decker-kontor på adressen oppgitt i denne håndboken. Du kan også nne en komplett liste over autoriserte Black & Decker-serviceverksteder og utfyllende informasjon om vår etter salg-service og kontaktnumre på Internett på følgende adresse: www.2helpU.com Tekniske data KW900E Type 1 Spenning V

) 106 dB(A), usikkerhet (K) 3 dB(A) Totalverdier, vibrasjon (triax vektorsum) bestemt ifølge EN 60745: Vibrasjonsverdi (a

KW900E Black & Decker erklærer at produktene som beskrives under "tekniske data" oppfyller kravene til: 2006/42/EF, EN 60745-1, EN 60745-2-11 For mer informasjon, kontakt Black & Decker på følgende adresse eller se bakerst i håndboken. Undertegnede er ansvarlig for sammenstillingen av den tekniske len og avgir denne erklæringen på vegne av Black & Decker.

Kevin Hewitt Visepresident, Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannia 31/03/2010 Reservdeler / reparasjoner Reservdeler kan kjøpes hos autoriserte Black & Decker serviceverksteder, som også gir kostnadsoverslag og reparerer våre produkter. Oversikt over våre autoriserte serviceverksteder nnes på Internet, vår hjemmeside www.blackanddecker.no samt www.2helpU.com Garanti Black & Decker garanterer at produktet ikke har material- og/ eller fabrikasjonsfeil ved levering til kunde. Garantien er i tillegg til kundens lovlige rettigheter og påvirker ikke disse. Garantien gjelder innen medlemsstatene i den Europeiske Unionen og i det Europeiske Frihandelsområdet. Hvis et Black & Decker produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å reparere eller bytte ut produktet med minst mulig vanskelighet for kunden. Garantien gjelder ikke for feil som kommer av: u normal slittasjeu feilaktig bruk eller vedlikehold (mislighold)u at produktet har blitt skadet av fremmede gjenstander, emner eller ved et uhell Det gjøres oppmerksom på at produktet ikke er beregnet på industriell/profesjonell/yrkesmessig bruk, men til hus- og hjemmebruk. Garantien gjelder ikke om reparasjoner har blitt utført av noen andre enn et autorisert Black & Decker serviceverksted. For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted senest 2 måneder etter at feilen har blitt oppdaget. For informasjon om nærmeste autoriserte serviceverksted; kontakt det lokale Black & Decker kontoret på den adressen som er angitt i bruksanvisningen. En oversikt over alle autoriserte serviceverksteder samt servicevilkår nnes også tilgjengelig på Internet, adresse: www.2helpU.com Vennligst stikk innom våre nettsider på www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du nner mer informasjon om Black & Decker og produktutvalget vårt på www.blackanddecker.no67 DANSK Anvendelsesområde Din Black & Decker håndoverfræser er designet til at fræse i træ og træprodukter. Værktøjet er kun beregnet til privat brug. Sikkerhedsinstruktioner Generelle sikkerhedsadvarsler for værktøjet
