ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BR 3512 C Bp Kärcher

Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Πίνακας περιεχομένων

Υποδείξεις ασφαλείας ..... EL 1

Λειτουργία .... EL 2

Χρήση σύμφωνα με τους κανο- νισμούς .... EL 2

Προστασία περιβάλλοντος ... EL 2

Εγγύηση .... EL 2

Εξαρτήματα και ανταλλακτικά . EL 3

Στοιχεία χειρισμού ..... EL 3

Πριν τη θέση σε λειτουργία ... EL 4

Λειτουργία .... EL 4

Απενεργοποίηση. . . . . . . . . EL 7

Μεταφορά .... EL 7

Αποθήκευση ...... EL 7

Φροντίδα και συντήρηση. . . . . EL 7

Απόσυρση. EL 8

Βλάβες ...... EL 9

Εξαρτήματα. . . . . . . . . . . . EL 10

Τεχνικά χαρακτηριστικά ..... EL 10

Δήλωση Συμμόρφωσης των ΕΕ ΕΛ 11

Υποδείξεις ασφαλείας

Πριν από την πρώτη χρήση του μηχανήμα- τος διαβάστε και κατόπιν τηρείτε τις οδηγίες σε αυτό το εγχειρίδιο καθώς και στο συνημ- μένο έντυπο υποδείξεων ασφαλείας για μη- χανικές σκούπες, 5.956-251.0

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην χρησιμοποιείτε τη συσκευή σε επιφάνειες με κλίση.

Η συσκευή επιτρέπεται να λειτουργεί, μόνο εφόσον είναι κλειστό το δοχείο και όλα τα καπάκια.

Επίπεδα ασφαλείας

⚠️KINDYNOΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

⚠️ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Υποδείξεις για την μπαταρία (συσσωρευτή) και το φορτιστή

Στη συσκευή είναι ενσωματωμένες μπαταρίες ιόντων λιθίου. Οι μπαταρίες αυτές υπόκεινται σε ειδικά κριτήρια. Η αφαίρεση και τοποθέτηση, καθώς και ο έλεγχος των ελαττωματικών μπαταριών, πρέπει να εκτελούνται μόνο από την υπηρεσία εξυπηρέτησης πελατών της Kärcher ή από έναν ειδικευμένο τεχνικό.

Υποδείξεις για την αποθήκευση και τη μεταφορά μπορείτε να λάβετε από την υπηρεσία εξυπηρέτησης πελατών της Kärcher.

⚠️KINDYNOΣ

- Δεν επιτρέπονται οι τροποποιήσεις και οι αλλαγές στη συσκευή.

- Μην ανοίγετε το συσσωρευτή, υφίσταται κίνδυνος βραχυκυκλώματος, ενώ ενδέχεται να εξέλθουν τοξικοί ατμοί ή καυστικά υγρά.

Μην εκθέτετε το συσσωρευτή σε έντονη ηλιακή ακτινοβολία, ζέστη και φωτιά, υφίσταται κίνδυνος έκρηξης.

- Μην χρησιμοποιείτε τον φορτιστή σε χώ- ρους, όπου υπάρχει κίνδυνος έκρηξης.

- Φροντίστε για επαρκή αερισμό κατά τη διαδικασία φόρτισης.

- Μην χρησιμοποιείτε τον φορτιστή, εάν εί- ναι λερωμένος ή υγρός.

— Απαγορεύεται η χρήση ακάλυπτης φλόγας, ο σχηματισμός σπινθήρων ή το κάπνισμα πλησίον του συσσωρευτή ή στο χώρο επαναφόρτισής του. Κίνδυνος έκρηξης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

— Πριν από κάθε χρήση ελέγξτε τη συσκευή και το καλώδιο τροφοδοσίας για βλάβες. Η συσκευή που παρουσιάζει βλάβη δεν πρέπει να χρησιμοποιείται πια και τα ελαττωματικά εξαρτήματα πρέπει να επιδιορθώνονται μόνο από ειδικευμένο προσωπικό.

Κρατάτε τα παιδιά μακριά από τις μπατα- ρίες και τον φορτιστή.

Μην φορτίζετε τις ελαττωματικές μπαταρίες. Οι ελαττωματικές μπαταρίες πρέπει να αντικαθίστανται από την υπηρεσία εξυπηρέτησης πελατών της Kärcher.

• Μην πετάτε μια ελαττωματική μπαταρία στα οικιακά απορρίμματα. Ενημερώστε την υπηρεσία εξυπηρέτησης πελατών της Kärcher.
• Αποφύγετε την επαφή με τα υγρά που διαρρέουν από χαλασμένους συσσωρευτές. Σε περίπτωση τυχαίας επαφής με παρόμοια υγρά, ξεπλύνετε με νερό. Εάν τα υγρά έρθουν σε επαφή με τα μάτια, συμβουλευτείτε επιπλέον τον γιατρό σας.

ΔΠΡΟΣΟΧΗ

• Λάβετε οπωσδήποτε υπόψη αυτές τις οδηγίες λειτουργίας. Λάβετε υπόψη τις συστάσεις του νομοθέτη σχετικά με το χειρισμό των μπαταριών.
• Η τάση δικτύου πρέπει να ανταποκρίνε- ται στην τάση που αναφέρεται στην πι- νακίδα τύπου της συσκευής.
• Χρησιμοποιήστε τον φορτιστή αποκλειστικά για την φόρτιση των εγκεκριμένων τύπων συσσωρευτή.
• Ο συσσωρευτής μπορεί να χρησιμοποιηθεί μόνο με αυτήν τη συσκευή. Απαγορεύεται και είναι επικίνδυνο να χρησιμοποιηθεί για άλλους σκοπούς.

Διατάξεις ασφαλείας

Όταν απελευθερωθεί ο διακόπτης ασφαλείας, οι βούρτσες απενεργοποιούνται.

Λειτουργία

Αυτό το λειαντικό μηχάνημα χρησιμοποιεί- ται για τον υγρό καθαρισμό επιπέδων δα- πέδων.

Μπορεί να προσαρμοστεί εύκολα στην εκάστοτε εργασία καθαρισμού με ρύθμιση της ποσότητας νερού.

Το πλάτος εργασίας των 350 mm και τα δο- χεία φρέσκου και βρώμικου νερού με χω- ρητικότητα 12 Ι επιτρέπουν τον αποτελε- σματικό καθαρισμό με μεγάλη διάρκεια χρήσης.

Η μπαταρία μπορούν να φορτίζεται με τον ενσωματωμένο φορτιστή σε πρίζα 230 V.

Χρήση σύμφωνα με τους κανονισμούς

Χρησιμοποιείτε αυτή τη συσκευή αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού.

• Η συσκευή αυτή προορίζεται για επαγγελματική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και εταιρείες ενοικιάσεως.
• Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνον για τον καθαρισμό μη ευαίσθητων στην υγρασία, λείων δαπέδων.
  – Η συσκευή αυτή προορίζεται για χρήση σε εσωτερικούς χώρους.
  – Η συσκευή δεν είναι κατάλληλη για τον καθαρισμό παγωμένων δαπέδων (π.χ. ψυγείων).
  – Η συσκευή επιτρέπεται να εξοπλίζεται μόνον με γνήσια εξαρτήματα και ανταλλακτικά.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυ- κλώσιμα. Μην πετάτε τη συσκευασία στα οικιακά απορρίμματα, αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα- κυκλώσιμα υλικά, τα οποία θα πρέπει να παραδίδονται προς επαναχρησι- μοποίηση. Για το λόγο αυτό αποσύρετε τις παλιές συσκευές με κατάλληλες διαδικασίες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά μπορείτε να βρείτε στην ιστοσελίδα:

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπροσωπεία μας. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευής, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην

πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Εξαρτήματα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν

την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

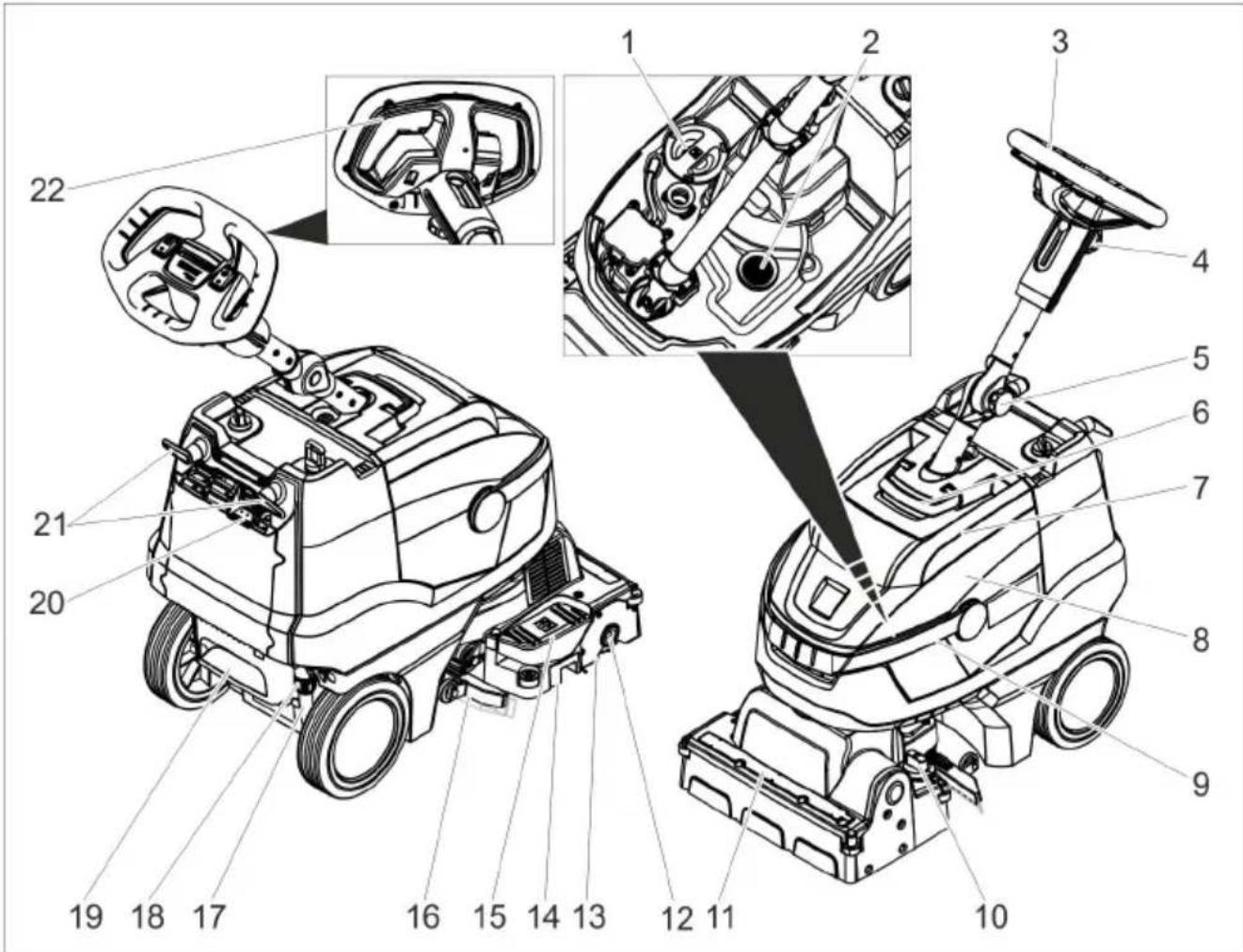

Στοιχεία χειρισμού

1 Κάλυμμα δοχείου καθαρού νερού
2 Φίλτρο χνουδιών
3 Τιμόνι
4 Αστεροειδής λαβή, ρύθμιση ύψους τι- μονιού
5 Αστεροειδής λαβή, θέση μεταφοράς τι- μονιού
6 Απασφάλιση, καπάκι δεξαμενής βρώμι- κου νερού
7 Κάλυμμα δοχείου βρόμικου νερού
8 Δοχείο βρώμικου νερού
9 Λαβή μεταφοράς δεξαμενής βρώμικου νερού
10 Περιστρεφόμενη λαβή πίεσης επαφής βουρτσών

(1=ελάχ., 4=μέγ.)

11 Λωρίδα διαχωριστή νερού
12 Πλήκτρο απασφάλισης, κυλιόμενη βούρτσα
13 Κύλινδρος βούρτσας
14 Δοχείο ογκωδών ρύπων
15 Πεντάλ ανύψωσης ράβδου αναρρόφησης
16 Ράβδος αναρρόφησης
17 'Ενδειξη πλήρωσης καθαρού νερού
18 Εκροή από σύνδεσμο καθαρού νερού
19 Xoávn
20'Ενδειξη φόρτισης μπαταρίας
21 Άγκιστρο καλωδίου, περιστρεφόμενο
22 Διακόπτης ασφαλείας

1 Δοσολογία διαλύματος απορρυπαντι- κού

2 Διακόπτης διαλύματος καθαρισμού

3 Ενδεικτική λυχνία εφαρμογής καθαριστικού διαλύματος

4 Ενδεικτική λυχνία αναρρόφησης Πράσινο: Στρόβιλος αναρρόφησης σε λειτουργία Πορτοκαλί, αναλαμπή: Υπερφόρτωση στροβίλου αναρρόφησης

5 Ενδεικτική λυχνία κίνησης βουρτσών Πράσινο: Η βούρτσα περιστρέφεται Πορτοκαλί, αναλαμπή: Υπερφόρτωση της βούρτσας

6 Ένδειξη κατάστασης μπαταρίας Πράσινο: Μπαταρία φορτισμένη Πορτοκαλί: Σχεδόν κενή μπαταρία Κόκκινο: Η συσκευή απενεργοποιείται - φορτίστε την μπαταρία

7 Ενδεικτική λυχνία Eco Mode

8 Διακόπτης Eco Mode

9 Διακόπτης συσκευής

Πριν τη θέση σε λειτουργία

Φόρτιση του συσσωρευτή

Υπόδειξη:

Η συσκευή διαθέτει διάταξη προστασίας από πλήρη εκφόρτιση. Με άλλα λόγια, όταν η ισχύς πέσει στο χαμηλότερο επιτρεπόμενο επίπεδο, η συσκευή απενεργοποιείται. Η διάρκεια φόρτισης είναι περίπου 3 ώρες. Ο φορτιστής τερματίζει αυτόματα τη διαδικασία φόρτισης.

Εάν είναι αναγκαίο, η συσκευή μπορεί να επαναχρησιμοποιηθεί πριν φορτιστεί πλήρως η μπαταρία.

→ Εισάγετε τον ρευματολήπτη στην πρίζα.

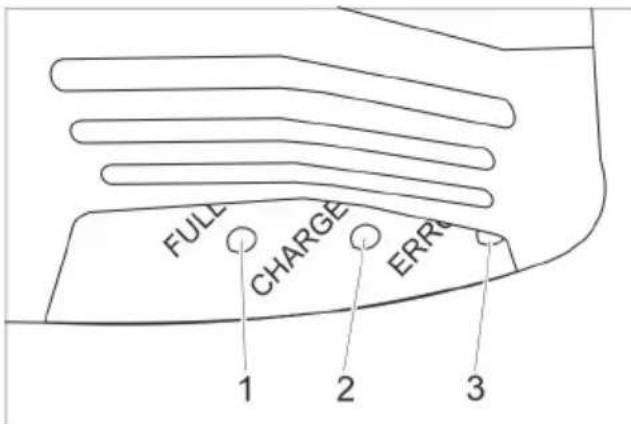

Ένδειξη φόρτισης μπαταρίας

FULL CHARGE ERR 1 2 3

1 Η μπαταρία είναι φορτισμένη (πράσινο)

2 Γίνεται φόρτιση της μπαταρίας (κίτρινο, αναλαμπή)

3 Βλάβη (κόκκινο)

Λειτουργία

→ Λύστε την αστεροειδή λαβή θέσης μετο φοράς.
→ Φέρτε την κολώνα του τιμονιού σε όρ- θια θέση.
→ Σφίξτε την αστεροειδή λαβή.

Πλήρωση με υλικά λειτουργίας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος βλάβης. Χρησιμοποιείτε μόνον τα συνιστώμενα απορρυπαντικά. Για άλλα απορρυπαντικά, ο χρήστης φέρει την ευθύνη για τον αυξημένο κίνδυνο λειτουργικής ασφάλειας, ατυχήματος και μειωμένης διάρκεια ζωής της συσκευής. Χρησιμοποιείτε μόνο απορρυπαντικά που δεν περιέχουν διαλύτες, υδροχλωρικό και υδροφθορικό οξύ.

Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό.

Υπόδειξη:

Μην χρησιμοποιείτε απορρυπαντικά που αφρίζουν πολύ.

Λάβετε υπόψη τις υποδείξεις δοσολογίας.

→ Σηκώστε τη λαβή μεταφοράς της δεξαμενής βρώμικου νερού.

→ Σηκώστε τη δεξαμενή βρώμικου νερού και μετακινήστε την στο πλάι.
→ Αφαιρέστε το καπάκι της δεξαμενής φρέσκου νερού.
→ Γεμίστε με φρέσκο νερό (έως 50 °C).
→ Προσθέστε το απορρυπαντικό. Προσέξτε τις υποδείξεις για τη δοσολογία.

Протеινόμενα απορρυπαντικά:

Χρήση Απορρυπαντι-	κό
Καθαρισμός συντήρη-σης(επίσης για δάπεδα ευαί-σθητα σε αλκάλια)	RM 745RM 746
Καθάρισμα λιπαρώνακαθαρσιών	RM 69 ES ASFRM 69 ASF
Ριζικό καθάρισμα (ξύσι-μο) σκληρών, ανθεκτι-κών στα αλκάλια αποθέ-σεων	RM 752
Βασικό καθάρισμα (ξύσι-μο) δαπέδων λινόλαιου	RM 754
Απορρυπαντικό γιαβαθύ καθαρισμό, όξινο	RM 751
Καθαριστής απολύμαν-σης	RM 732

Τα απορρυπαντικά διατίθενται στα ειδικά καταστήματα.

→ Κλείστε το κάλυμμα του δοχείου καθα- ρού νερού.
→ Τοποθετήστε το δοχείο βρώμικου νε- ρού στη συσκευή.

Ρυθμίσεις

→ Λύστε την αστεροειδή λαβή ρύθμισης ύψους του τιμονιού.
→ Ρυθμίστε το τιμόνι στο επιθυμητό ύψος.
→ Σφίξτε την αστεροειδή λαβή.
→ Ρυθμίστε τη δοσολογία διαλύματος απορρυπαντικού ανάλογα με το βαθμό ρύπανσης και τον τύπο της επίστρωσης δαπέδου.
→ Ρυθμίστε την περιστρεφόμενη λαβή πίεσης επαφής των βουρτσών στην επιθυμητή τιμή.

Ρυθμίστε την πίεση επαφής των βουρτσών μόνο με ανασηκωμένη την κεφαλή καθαρισμού.

Υπόδειξη:

Εάν η συσκευή τραβάει πολύ προς τα εμπρός κατά τη λειτουργία της, μειώστε την πίεση επαφής.

→ Μετακινήστε το διακόπτη Eco Mode στην επιθυμητή θέση.
Κανονική λειτουργία: Η συσκευή λει- τουργεί με τη μέγιστη ταχύτητα περι- στροφής βουρτσών και τη μέγιστη αναρροφητική ισχύ.
Εςο: Η συσκευή λειτουργεί με μειωμένη ταχύτητα περιστροφής βουρτσών και αναρροφητική ισχύ. Έτσι, μειώνεται και η κατανάλωση ενέργειας. Αυξάνεται η ενδεχόμενη διάρκεια χρήσης ανά φόρτιση μπαταρίας.

Καθαρισμός

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης στην επίστρωση δαπέδου. Μην χρησιμοποιείτε τη συσκευή επί τόπου.

Κίνδυνος βλάβης. Σηκώστε τη ράβδο αναρρόφησης, πριν τραβήξετε η συσκευή προς τα πίσω σε αρκετά μεγάλη απόσταση.

→ Ρυθμίστε τον διακόπτη της συσκευής στο "I".
→ Ενεργοποιήστε το διακόπτη καθαριστικού διαλύματος.
→ Ενεργοποιήσταο διακόπτη του στροβίλου αναρρόφησης. Η αναρρόφηση ξεκινά.
→ Πιέστε προς τα κάτω το πεντάλ ανύψω σης της ράβδου αναρρόφησης, για να κατεβάσετε τη ράβδο αναρρόφησης πίσω.
→ Τραβήξτε το διακόπτη ασφαλείας προς το τιμόνι, ώστε να ενεργοποιηθούν οι βούρτσες και η εφαρμογή διαλύματος απορρυπαντικού (εάν έχουν ρυθμιστεί).
→ Σπρώξτε τη συσκευή προς τα εμπρός, ώσπου να κλείσει το στήριγμα στάθμευσης και να αγγίξει το δάπεδο η κεφαλή καθαρισμού.
→ Κινήστε τη συσκευή πάνω στην υπό κο θαρισμό επιφάνεια.

Υπόδειξη:

Η συσκευή μπορεί να κινηθεί και προς τα πίσω, εάν γυρίσετε το τιμόνι κατά 180°.

Στάση και θέση εκτός λειτουργίας

→ Αφήστε το διακόπτη ασφαλείας.
→ Οδηγήστε το μηχάνημα ακόμα 1-2 m προς τα εμπρός, για να αναρροφηθούν τα κατάλοιπα νερού.
→ Πιέστε προς τα κάτω το πεντάλ ανύψω- σης της ράβδου αναρρόφησης, για να ανεβάσετε τη ράβδο αναρρόφησης εμπρός.

ΠΡΟΣΟΧΗ

Τα χείλη αναρρόφησης και η βούρτσα μπο- ρεί να υποστούν μόνιμη παραμόρφωση.

Ακινητοποιείτε πάντα τη συσκευή με ανοι- χτό το στήριγμα στάθμευσης.

→ Ρυθμίστε τον διακόπτη της συσκευής στο "0".
→ Βάλτε το πόδι σας στην εσοχή και σηκώστε τη συσκευή από μπροστά τραβώντας την από το τιμόνι, ώσπου να ανοίξει το στήριγμα στάθμευσης.

Κένωση του δοχείου βρόμικου νερού

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προσέξτε τις τοπικές προδιαγραφές για την επεξεργασία των υγρών λυμάτων.

→ Ανοίξτε προς τα πάνω τη λαβή της δεξαμενής βρώμικου νερού και αφήστε την να κλειδώσει.
→ Αφαιρέστε τη δεξαμενή βρώμικου νε- ρού.

→ Αφαιρέστε το καπάκι της δεξαμενής βρώμικου νερού.
→ Αδειάστε το δοχείο βρόμικου νερού.

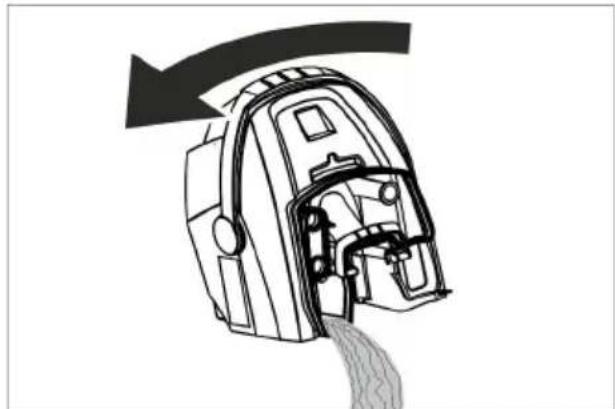

Κατά την εκκένωση της δεξαμενής βρώμικου νερού, μετακινήστε την στο πλάι, ώστε να αδειάσει εντελώς.

→ Ξεπλένετε το δοχείο βρώμικου νερού μ καθαρό νερό.
→ Επανατοποθετήστε τη δεξαμενή βρώμικου νερού στη συσκευή.

Εκκένωση του δοχείου καθαρού νερού

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προσέξτε τις τοπικές προδιαγραφές για την επεξεργασία των υγρών λυμάτων.

1 Εκροή από σύνδεσμο καθαρού νερού
2'Ενδειξη πλήρωσης καθαρού νερού

→ Σύρετε το σύνδεσμο προς τα κάτω.
→ Τραβήξτε τον ελαστικό σωλήνα της ένδειξης στάθμης πλήρωσης και μετακινήστε τον προς τα κάτω.

Αντιπαγετική προστασία

Σε περίπτωση κινδύνου από παγετό:

→ Αδειάστε το δοχείο καθαρού και το δο- χείο ακάθαρτου νερού.
→ Σταθμεύστε το μηχάνημα σε χώρο προ στατευμένο από τον παγετό.

Μετακίνηση της κολώνας τιμονιού

Για να μειώσετε τον απαιτούμενο χώρο κατά τη μεταφορά και την αποθήκευση, μπορείτε να μετακινήσετε το τιμόνι.

→ Λύστε την αστεροειδή λαβή θέσης μετο φοράς.
→ Μετακινήστε το τιμόνι εντελώς προς τα εμπρός.
→ Σφίξτε την αστεροειδή λαβή.

Απενεργοποίηση

→ Φορτίζετε πλήρως τη μπαταρία πριν από παύσεις που διαρκούν εβδομάδες.
→ Ρυθμίστε τον διακόπτη της συσκευής στο "0".

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών στην μπατα- ρία από την βαθιά εκφόρτιση.

Κατά τα διαλείμματα λειτουργίας ρυθμίζετε τον διακόπτη της συσκευής πάντα στο "0".

Μεταφορά

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη με- ταφορά λάβετε υπόψη το βάρος της συσκευής.

→ Αφαιρέστε τη βούρτσα, για να αποφύγετε ζημιές στις βούρτσες.
→ Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Φροντίδα και συντήρηση

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού. Πριν από όλες τις εργασίες στη συσκευή, ρυθμίστε το διακόπτη συσκευής στη θέση "0" και βγάλτε το φις του φορτιστή.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης στη συσκευή λόγω του εξερχόμενου νερού. Εκκενώστε το βρώμικο νερό και το υπόλοιπο καθαρό νερό πριν τις εργασίες στη συσκευή.

→ Αποθέστεο μηχάνημα σε επίπεδη επιφάνεια.

Πρόγραμμα συντήρησης

Μετά την εργασία

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης. Μην ψεκάζετε τη συ- σκευή με νερό και μην χρησιμοποιείτε ισχυ- ρά απορρυπαντικά.

→ Αδειάζετε το βρώμικο νερό.
→ Αφαιρέστε το καπάκι της δεξαμενής βρώμικου νερού και ξεπλύνετε με νερό το εσωτερικό του καπακιού και τον πλωτήρα.
→ Ξεπλύνετε τη δεξαμενή βρώμικου νε- ρού με καθαρό νερό.
→ Καθαρίστε τις ράβδους αναρρόφησης.
→ Αφαιρέστε και αδειάστε το δοχείο χονδρών ρύπων.
→ Καθαρίζετε εξωτερικά το μηχάνημα με πανί βρεγμένο σε διάλυμα ήπιου απορρυπαντικού.
→ Καθαρίστε τα χείλη αναρρόφησης, ελέγξτε τα για φθορές και αντικαταστήστε τα κατά περίπτωση.
→ Καθαρίστε τη βούρτσα.
→ Ελέγξτε τη βούρτσα για τυχόν φθορές και αντικαταστήστε την κατά περίπτωση (ανατρέξτε στις "Εργασίες συντήρησης").
→ Φορτίστε τη μπαταρία, εάν χρειάζεται.

Εβδομαδιαίως

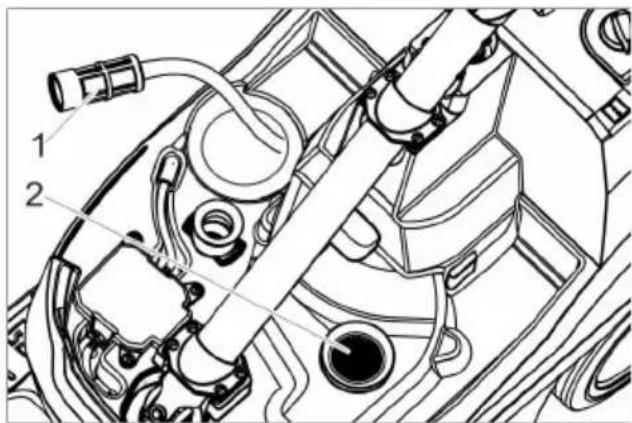

→ Τραβήξτε τη λωρίδα διανομής νερού κα καθαρίστε το κανάλι νερού.

1 Φίλτρο φρέσκου νερού

2 Φίλτρο χνουδιών

→ Καθαρίστε το φίλτρο φρέσκου νερού.

→ Καθαρίστε το φίλτρο χνουδιών.

Μηνιαίως

→ Ελέγχετε την κατάσταση των μονώσε- ων μεταξύ του δοχείου βρόμικου νερού και του καπακιού και αντικαταστήστε τις εάν είναι απαραίτητο.

Ετησίως

→ Απευθύνεστε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών για τον προδιαγραμμένο έλεγχο.

Εργασίες συντήρησης

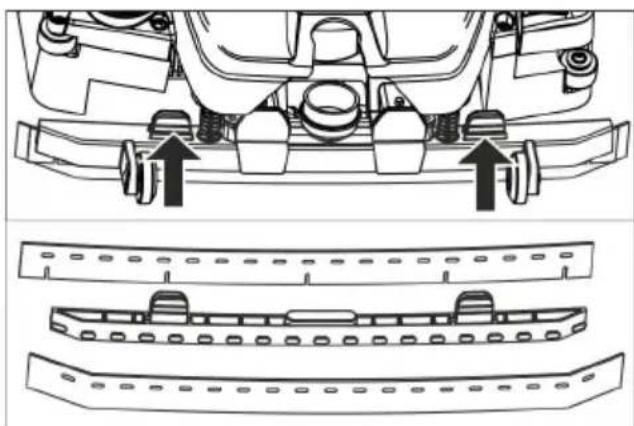

Αλλαγή χειλών αναρρόφησης

→ Συμπιέστε τους συγκρατητήρες και τραβήξτε προς τα κάτω τα χείλη αναρρόφησης, αφαιρώντας τα από τη ράβδο αναρρόφησης. → Τραβήξτε τα χείλη αναρρόφησης από το στήριγμα.

Υπόδειξη:

Τα χείλη αναρρόφησης έχουν ένα μοτίβο οπών για να ξεχωρίζουν μεταξύ τους. Δεν μπορείτε να τα γυρίσετε ανάποδα και να τα επανατοποθετήσετε.

→ Αντικαταστήστε τα χείλη αναρρόφησης. → Τοποθετήστε το στήριγμα με τα χείλη αναρρόφησης στη ράβδο αναρρόφησης και ασφαλίστε τα.

Αντικατάσταση κυλίνδρων βουρτσών ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος σύνθλιψης από το κλείσιμο του στηρίγματος στάθμευσης κατά την αλλαγή βουρτσών. Πριν από την αλλαγή βουρτσών, γυρίστε το τιμόνι 90° προς τα αριστερά.

→ Πιέστε το κουμπί απασφάλισης της κυ- λινδρικής βούρτσας και μετακινήστε προς τα κάτω την κυλινδρική βούρτσας αφαιρώντας την από τον υποδοχέα. → Εισάγετε τη νέα κυλινδρική βούρτσα στον υποδοχέα και ασφαλίστε την από την αντίθετη πλευρά.

Σύμβαση συντήρησης

Για την αξιόπιστη λειτουργία της συσκευής, μπορείτε να συνάψετε συμβάσεις συντήρησης με το αρμόδιο γραφείο πωλήσεων της Kärcher.

Απόσυρση

Αφαίρεση της μπαταρίας

⚠️KINDYNOΣ

Η αφαίρεση της μπαταρίας πρέπει να εκτελείται αποκλειστικά από την υπηρεσία εξυπηρέτησης πελατών της Kärcher ή από έναν ειδικευμένο τεχνικό.

Η αποτίμηση της κατάστασης της μπαταρίας πραγματοποιείται από έναν εξουσιοδοτημένο συναρμολογητή της υπηρεσίας εξυπηρέτησης πελατών.

Λάβετε οπωσδήποτε υπόψη το κεφάλαιο "Υποδείξεις ασφαλείας" για το χειρισμό των συσσωρευτών.

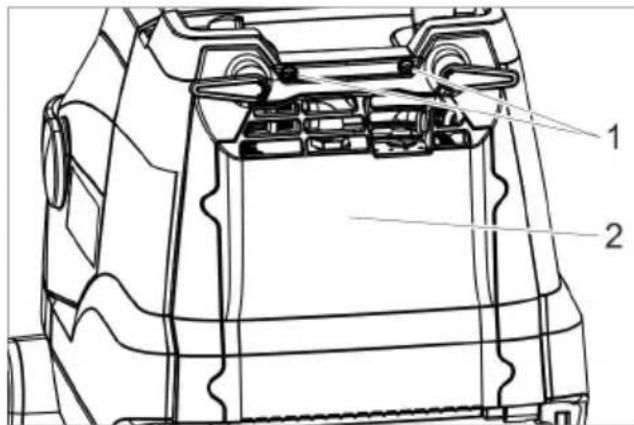

→ Ξεβιδώστε 2 κοχλίες.
→ Μετακινήστε το καπάκι προς τα κάτω.
→ Λύστε και τραβήξτε το βύσμα της μπα- ταρίας.
→ Βγάλτε έξω τη μπαταρία.
→ Διαθέστε τις χρησιμοποιημένες μπατα- ρίες σύμφωνα με τις ισχύουσες διατά- ξεις.

Βλάβες

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού. Πριν από όλες τις εργασίες στη συσκευή, ρυθμίστε το διακόπτη συσκευής στη θέση "0" και βγάλτε το φις του φορτιστή.

ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης στη συσκευή λόγω του εξερχόμενου νερού. Εκκενώστε το βρώμικο

νερό και το υπόλοιπο καθαρό νερό πριν τις εργασίες στη συσκευή.

Σε περίπτωση βλαβών, οι οποίες δεν μπο- ρούν να αντιμετωπιστούν με τη βοήθεια αυ- τού του πίνακα, καλέστε την υπηρεσία τε- χνικής εξυπηρέτησης πελατών.

Βλάβη Αντιμετώπιση
Η συσκευή δεν ξεκι-νά	Πατήστε το διακόπτη της συσκευής, περιμένετε 3 δευτερόλεπτα και ελέγξτε την κατάσταση φόρτισης της μπαταρίας.
Ανεπαρκής ποσότη-τα νερού	Ελέγξτε τη στάθμη του καθαρού νερού, συμπληρώστε εάν είναι απα-ραίτητο.
	Ενεργοποιήστε το διακόπτη καθαριστικού διαλύματος.
	Ανοίξτε τη διάταξη δοσολόγησης διαλύματος απορρυπαντικού.
	Καθαρίστε το φίλτρο φρέσκου νερού.
Ανεπαρκής αναρρο-φητική ισχύς	Κατεβάστε τη ράβδο αναρρόφησης.
	Αδειάστε το δοχείο βρώμικου νερού.
	Ελέγχετε τις τσιμούχες μεταξύ του δοχείου βρόμικου νερού και του κα πακιού σχετικά με στεγανότητα, και, αν χρειάζεται, τις αλλάζετε.
	Καθαρίστε τα χείλη αναρρόφησης στη ράβδο αναρρόφησης, γυρίστε τα ή αντικαταστήστε τα εάν είναι απαραίτητο.
	Ελέγξτε εάν είναι βουλωμένος ο ελαστικός σωλήνας αναρρόφησης κα η ράβδος αναρρόφησης και ξεβουλώστε τα, εάν απαιτείται.
	Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν διαρροές, αντικαταστήστε τον εάν είναι απαραίτητο.
Μη ικανοποιητικό αποτέλεσμα καθαρι-σμού	Ελέγξτε / ρυθμίστε την πίεση επαφής των βουρτσών.
	Ελέγξτε την καταλληλότητα των βουρτσών και του απορρυπαντικού.
	Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν διαρροές, αντικαταστήστε τον εάν είναι απαραίτητο.
Η βούρτσα δεν περι-στρέφεται	Τραβήξτε το διακόπτη ασφαλείας προς το τιμόνι.
	Ελέγξτε εάν κάποιο ξένο σώμα μπλοκάρει την κυλινδρική βούρτσα κα απομακρύνετέ το εάν υπάρχει.Κλείστε το διακόπτη λειτουργίας της βούρτσας, περιμένετε λίγο και ανοίξτε τον ξανά.

Εξαρτήματα

Ανάλογα με την εκάστοτε εργασία καθαρισμού το μηχάνημα μπορεί να εξοπλιστεί με διάφορα εξαρτήματα. Ζητήστε τον κατάλο-

γό μας ή επισκεφτείτε μας στο διαδίκτυο στη διεύθυνση www.karcher.com.

Περιγραφή Αριθ. ανταλλ. Περιγραφή
Κύλινδρος βουρτσών, λευκός (μαλακός)	4.037-036.0 Για τη στίλβωση δαπέδων.
Κύλινδρος βουρτσών, κόκκινος (μέσος, στάνταρ)	4.037-031.0 Για τον καθαρισμό ελαφρά λερωμένων δαπέδων ή ευαισθήτων δαπέδων.
Κυλινδρική βούρτσα, πράσινη (σκληρή)	4.037-038.0 Για τον καθαρισμό πολύ λερωμένων δαπέδων.
Κυλινδρική βούρτσα, μαύρη (πολύ σκληρή)	4.037-039.0 Για τον καθαρισμό πάρα πολύ λερωμένων δαπέδων.
Κύλινδρος βουρτσών, πορτοκαλί (υψηλός/χαμηλός)	4.037-037.0 Για το τρίψιμο δαπέδων με υφή (πλακάκια ασφαλείας κτλ.).
Κύλινδρος μικροϊνών 4.037-04	0.0 Ειδικά για πλακίδια από λεπτή πέτρα, βούρτσα καθαρισμού από μικροϊνες με ιδιαίτερα υψηλή καθαριστική απόδοση.
Αξονας περιαυχενίου κυλίνδρων	4.762-009.0 Για την υποδοχή μαξιλαριών κυλίνδρου
Μαξιλάρι κυλίνδρου, κόκκινο (μέτριο)	6.369-047.0 Για τον καθαρισμό ελαφρά λερωμένων δαπέδων
Μαξινάρι κυλίνδρου, πράσινο (σκληρό)	6.369-052.0 Για τον καθαρισμό μέτρια έως πολύ λερωμένων δαπέδων.
Μαξιλάρι κυλίνδρου, κίτρινο (μαλακό)	6.369-053.0 Για τη στίλβωση δαπέδων.
Ελαστικός σωλήνας πλήρωσης	6.680-124.0 Για την πλήρωση της δεξαμενής καθαρού νερού
Σετ χειλών αναρρόφησης 4.037	-035.0 Ως ανταλλακτικό

Τεχνικά χαρακτηριστικά

Ισχύς
Ονομαστική τάση V 25,9
Χωρητικότητα μπαταρίας	Ah (5h)	22
Τύπος μπαταρίας Ιόντα	λιθί-	ου
Μέση ισχύς εισόδου W 500
Κατηγορία προστασίας - 1
Ισχύς κινητήρα αναρρόφησης	W 280
Ισχύς κινητήρα βουρτσών	W 185
Εύρος θερμοκρασίας χρήσης	°C	0...40

Αναρρόφηση
Απόδοση αναρρόφησης, ποσότητα αέρα	l/s	20
Απόδοση αναρρόφησης, υποπίεση	kPa 8
Βούρτσες καθαρισμού
Εύρος εργασίας	mm	350
Διάμετρος βουρτσών	mm	96
Ταχύτητα περιστροφήςβουρτσών	1/min	1050
Φορτιστής
Τάση	V/Hz 22	0...240/50...60
Κατανάλωση ισχύος W	300
Διαστάσεις και βάρη
Θεωρητική επιφανειακή απόδοση	m2/h 1400
Όγκος δοχείου καθαρού/βρώμικου νερού	I	12
Επιτρεπόμενο συνολικό βάρος	kg 48
Βάρος μεταφοράς kg 36
Μήκος x Πλάτος x Ύψος	mm 930	x420x1100
Μετρούμενες τιμές κατά EN 60335-2-72
Συνολική τιμή κραδασμών	m/s2	<2,5
Αβεβαιότητα K m/s	2	0,2
Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA	dB(A) 65
Αβεβαιότητα KpA	dB(A) 2
Επιτρεπόμενη στάθμη ηχητικής ισχύος LWA+Αβεβαιότητα KWA	dB(A) 84

Δήλωση Συμμόρφωσης των ΕΕ

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Ηλεκτρική σκούπα στίλβω- σης και αναρρόφησης

Τύπος: 1.783-xxx

Σχετικές οδηγίες των ΕΕ

2006/42/EK (+2009/127/EK)

2014/30/EE

2011/65/EU

2014/53/EU (TCU)

Εφαρμοσθέντα εναρμονισμένα πρότυ- πα

EN 60335-1

EN 60335-2-72

EN 60335-2-29

EN 55012: 2007 + A1: 2009

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Εφαρμοσθέντα εθνικά πρότυπα TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG
