Τύπος προϊόντος	Αντλία νερού
Μάρκα	Husqvarna
Μοντέλο	W 50P
Διαστάσεις εισόδου/εξόδου	50 mm
Ολική διαφορά στάθμης	28 m
Διαφορά στάθμης για εύκαμπτο σωλήνα αναρρόφησης	7 m
Μέγιστη ικανότητα κατάθλιψης	32 m³/h
Χωρητικότητα δεξαμενής καυσίμου	3,6 L
Χωρητικότητα δεξαμενής λαδιού	0,6 L
Καθαρό βάρος / Μικτό βάρος	25 kg / 27 kg
Τύπος καυσίμου	Αμόλυβδη βενζίνη (ελάχ. 90 RON)
Συνιστώμενο λάδι κινητήρα	Απορρυπαντικό λάδι 4 χρόνων (SAE 30 ή 10W-30)
Μοντέλο κινητήρα	168FB
Εγγυημένη στάθμη ηχητικής ισχύος	108 dB(A)
Προβλεπόμενη χρήση	Αποστράγγιση νερού ή μεταφορά σε μια τοποθεσία
Τροφοδοσία	Κινητήρας εσωτερικής καύσης (βενζίνη)
Περιοδική συντήρηση	Δείτε το χρονοδιάγραμμα (καθημερινά, 20 ώρες, 50 ώρες, 100 ώρες, 300 ώρες)
Καθαρισμός	Χειροκίνητος με σαπουνάδα, αποφύγετε το νερό στο φίλτρο αέρα
Ασφάλεια	Διαβάστε το εγχειρίδιο, χρησιμοποιήστε προστατευτικά, μην χρησιμοποιείτε σε εσωτερικό χώρο
Κύρια ανταλλακτικά	Φίλτρο αέρα, μπουζί, σίτα, εύκαμπτος σωλήνας
Επισκευασιμότητα	Εξουσιοδοτημένο συνεργείο για επισκευές εκτός εγχειριδίου

Συχνές ερωτήσεις - W 50P HUSQVARNA

Πώς να γεμίσετε την αντλία νερού πριν από τη χρήση;

Αφαιρέστε το καπάκι του θαλάμου της αντλίας, γεμίστε με νερό μέχρι την κάτω επιφάνεια της εξόδου κατάθλιψης, στη συνέχεια βιδώστε ξανά το καπάκι. Μην λειτουργείτε ποτέ την αντλία στεγνή.

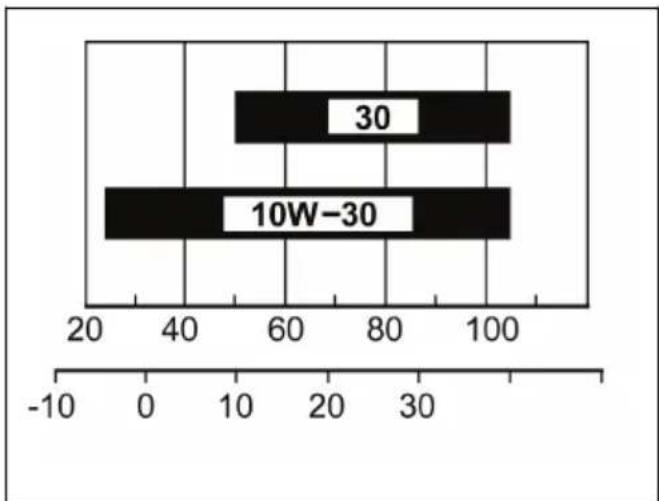

Τι τύπο λαδιού κινητήρα να χρησιμοποιήσετε και πώς να ελέγξετε τη στάθμη;

Χρησιμοποιήστε ένα απορρυπαντικό λάδι κινητήρα 4 χρόνων ιξώδους SAE 30 ή 10W-30. Για να ελέγξετε τη στάθμη, τοποθετήστε την αντλία σε επίπεδη επιφάνεια, αφαιρέστε τη ράβδο μέτρησης, καθαρίστε την, επανατοποθετήστε την και στη συνέχεια αφαιρέστε την ξανά. Η στάθμη πρέπει να βρίσκεται μεταξύ των ενδείξεων.

Πώς να ξεκινήσετε την αντλία W 50P;

Τοποθετήστε τον μοχλό καυσίμου στη θέση ON, κλείστε το τσοκ αν ο κινητήρας είναι κρύος, ανοίξτε το αν είναι ζεστός. Εφαρμόστε 1/3 γκαζιού, βάλτε τον διακόπτη στη θέση ON, στη συνέχεια τραβήξτε αργά τη μίζα μέχρι να νιώσετε αντίσταση και μετά τραβήξτε γρήγορα.

Τι να κάνετε αν ο κινητήρας δεν ξεκινά;

Ελέγξτε ότι ο μοχλός καυσίμου είναι στη θέση ON, το τσοκ κλειστό (κρύος κινητήρας) ή ανοιχτό (ζεστός), ο διακόπτης στη θέση ON και ότι υπάρχει καύσιμο. Αν το μπουζί είναι πλημμυρισμένο, αφαιρέστε το και στεγνώστε το.

Πώς να αποθηκεύσετε την αντλία για μεγάλο χρονικό διάστημα;

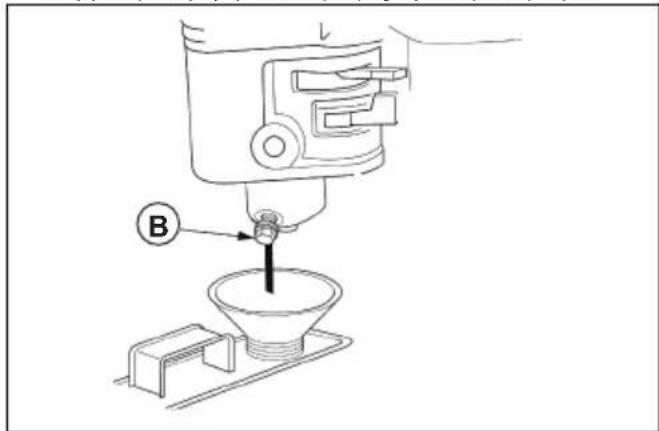

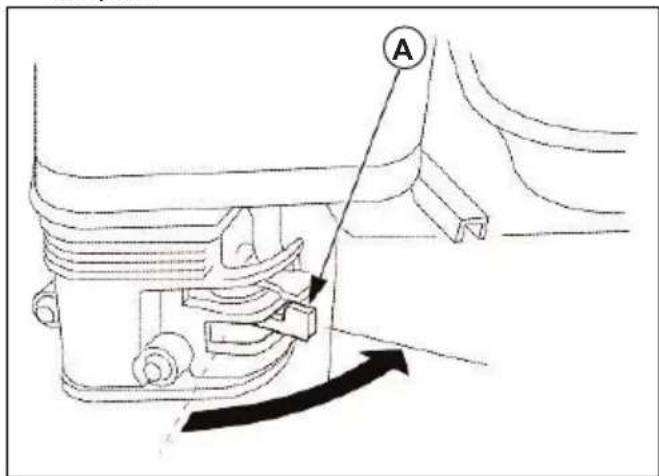

Αδειάστε τα καύσιμα και το καρμπυρατέρ, αλλάξτε το λάδι, εφαρμόστε λάδι στον κύλινδρο, καθαρίστε την αντλία και λιπάνετε τα χειριστήρια. Αποθηκεύστε σε ξηρό και αεριζόμενο χώρο.

Μπορεί να χρησιμοποιηθεί η αντλία με θαλασσινό νερό ή χημικά υγρά;

Όχι, η αντλία έχει σχεδιαστεί μόνο για γλυκό νερό. Η χρήση θαλασσινού νερού, οξέων ή χημικών μπορεί να καταστρέψει την αντλία και να προκαλέσει κινδύνους.

Πώς να ρυθμίσετε την παροχή της αντλίας;

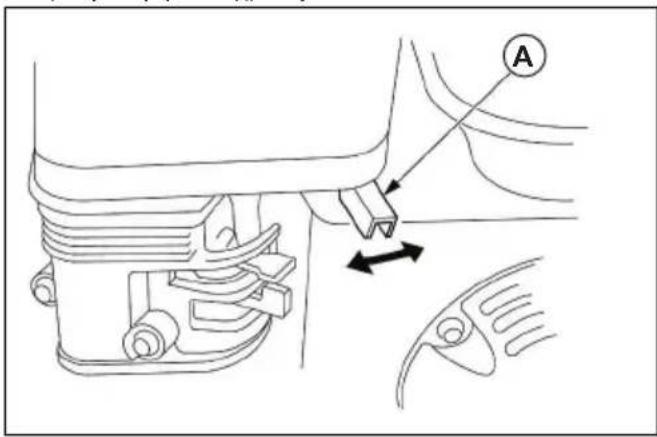

Χρησιμοποιήστε τον μοχλό γκαζιού: ωθήστε τον προς τα αριστερά για να αυξήσετε την ταχύτητα και την παροχή, προς τα δεξιά για μείωση. Η παροχή εξαρτάται επίσης από το ύψος και τους σωλήνες.

Ποιο είναι το μέγιστο ύψος αναρρόφησης;

Η διαφορά στάθμης για τον εύκαμπτο σωλήνα αναρρόφησης δεν πρέπει να υπερβαίνει τα 7 μέτρα. Για καλύτερα αποτελέσματα, διατηρήστε αυτό το ύψος όσο το δυνατόν χαμηλότερο.

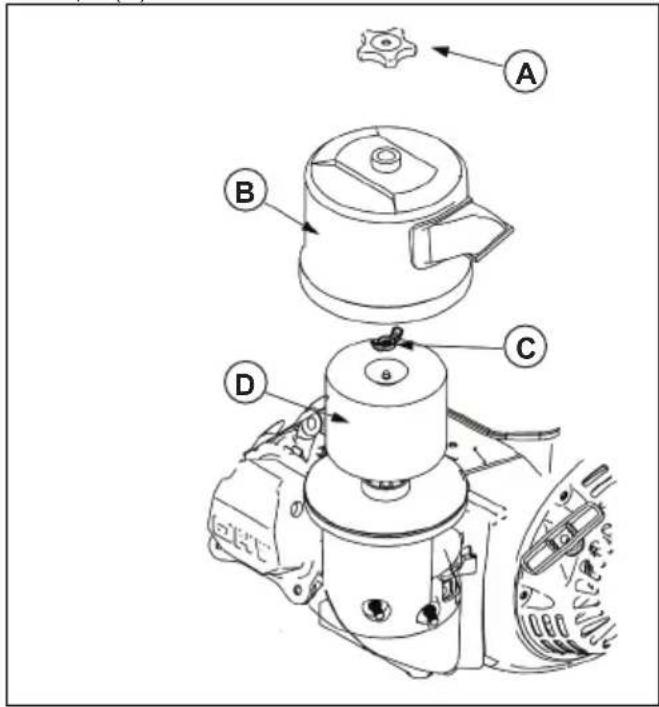

Πώς να συντηρήσετε το φίλτρο αέρα;

Ελέγξτε το καθημερινά. Καθαρίστε το με σαπουνάδα, αφήστε το να στεγνώσει, εμποτίστε το με λάδι κινητήρα και πιέστε για να αφαιρέσετε την περίσσεια. Αντικαταστήστε το αν είναι κατεστραμμένο.

Πού μπορώ να βρω ανταλλακτικά για το W 50P;

Τα ανταλλακτικά όπως φίλτρο αέρα, μπουζί, σίτα και εύκαμπτοι σωλήνες είναι διαθέσιμα σε εξουσιοδοτημένους αντιπροσώπους Husqvarna. Για πολύπλοκες επισκευές, συμβουλευτείτε ένα εξουσιοδοτημένο συνεργείο.

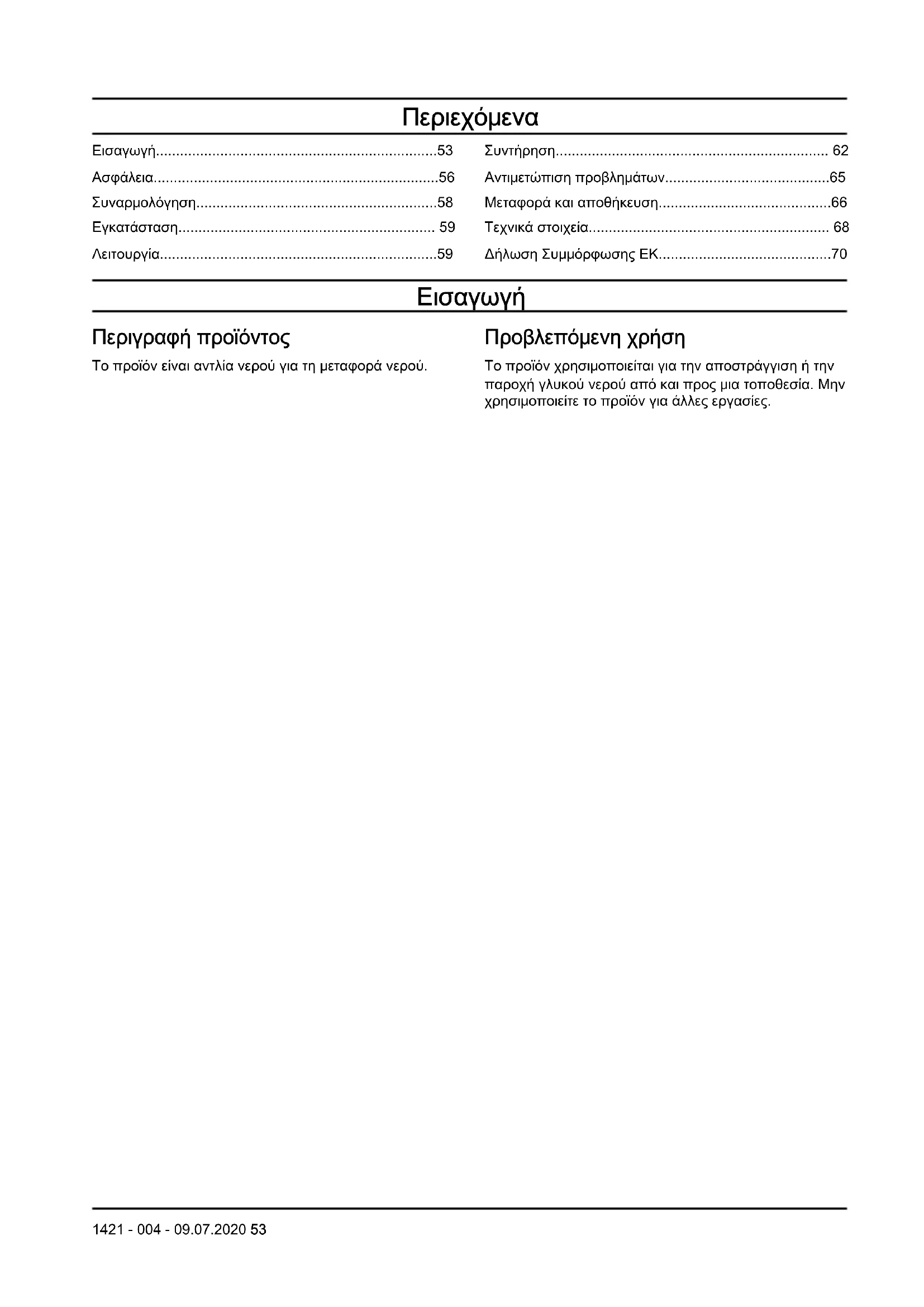

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ W 50P HUSQVARNA

EL Οδηγίες χρήσης 53-70

Εισαγωγή......53	Συντήρηση......62
Ασφάλεια......56	Αντιμετώπιση προβλημάτων......65
Συναρμολόγηση......58	Μεταφορά και αποθήκευση......66
Εγκατάσταση......59	Τεχνικά στοιχεία......68
Λειτουργία......59	Δήλωση Συμμόρφωσης ΕΚ......70

Εισαγωγή

Περιγραφή προϊόντος

Το προϊόν είναι αντλία νερού για τη μεταφορά νερού.

Προβλεπόμενη χρήση

Το προϊόν χρησιμοποιείται για την αποστράγγιση ή την παροχή γλυκού νερού από και προς μια τοποθεσία. Μην χρησιμοποιείτε το προϊόν για άλλες εργασίες.

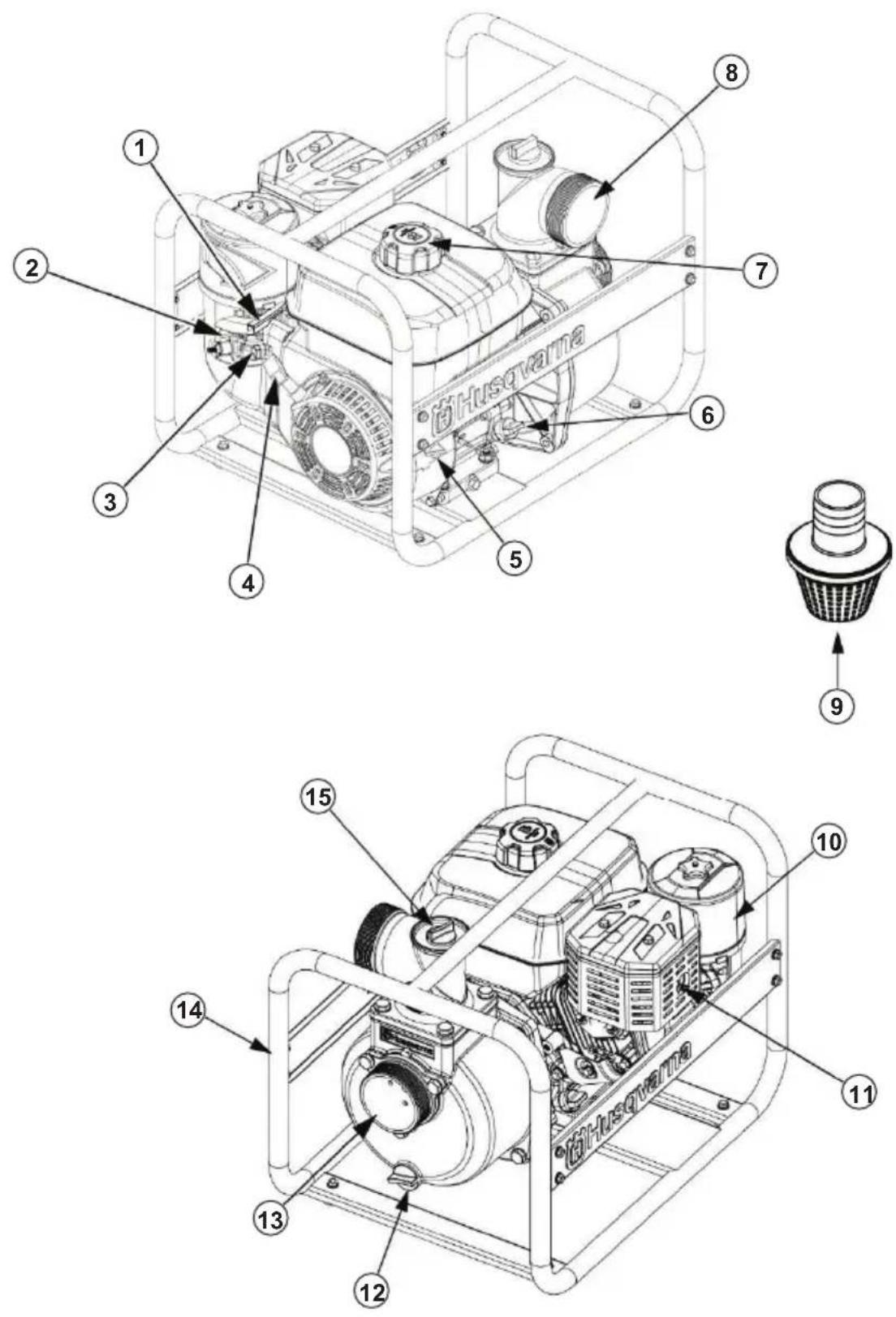

1. Μοχλός γκαζιού 2. Μοχλός τσοκ

1. Μοχλός βαλβίδας καυσίμου
2. Λαβή κορδονιού συστήματος εκκίνησης
3. Διακόπτης ON/OFF
4. Τάπα ντεπόζιτου λαδιού και δείκτης στάθμης
5. Τάπα ντεπόζιτου καυσίμου
6. Έξοδος εκκένωσης
7. Φίλτρο νερού
8. Κάλυμμα φίλτρου αέρα και φίλτρο αέρα
9. Εξάτμιση
10. Τάπα αποστράγγισης αντλίας
11. Στόμιο αναρρόφησης
12. Πλαίσιο
13. Τάπα θαλάμου αντλίας

Σύμβολα στο προϊόν

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να είστε προσεκτικοί και να χρησιμοποιείτε το προϊόν σωστά. Αυτό το προϊόν μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων.

Протоύ χρησιμοποιήσετε το προϊόν, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες.

Πρέπει να χρησιμοποιείτε προστατευτικά ακοής και εγκεκριμένα μέσα προστασίας των ματιών.

Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ.

Протоύ πραγματοποιήσετε εργασίες επισκευής ή συντήρησης, σταματήστε τον κινητήρα και αφαιρέστε το καλώδιο ανάφλεξης ηλεκτρονικής.

Κίνδυνος σπινθήρων.

Μην πλησιάζετε τα χέρια σας στα περιστρεφόμενα εξαρτήματα.

Μην εισπνέετε τις αναθυμιάσεις της εξάτμισης. Μην χρησιμοποιείτε ένα προϊόν με κινητήρα εσωτερικής καύσης σε εσωτερικό χώρο ή σε περιοχές που δεν έχουν επαρκή ροή αέρα.

Κίνδυνος εγκαυμάτων.

Μην καπνίζετε κοντά σε καύσιμα. Κίνδυνος πυρκαγιάς.

Χαμηλή στάθμη λαδιού.

Εκπομπές θορύβου στο περιβάλλον σύμφωνα με την ευρωπαϊκή οδηγία 2000/14/ΕΚ και τη νομοθεσία της Νότιας Νέας Ουαλίας "Κανονισμός για την προστασία των περιβαλλοντικών δράσεων (έλεγχος θορύβου) του 2017". Τα στοιχεία για τις εκπομπές θορύβου βρίσκονται στην ετικέτα του μηχανήματος και στο κεφάλαιο "Τεχνικά στοιχεία".

Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για άλλους εμπορικούς τομείς.

Πινακίδα στοιχείων μηχανήματος

Ορισμοί για την ασφάλεια

Για την επισήμανση ειδικών σημαντικών τμημάτων του εγχειρίδίου χρησιμοποιούνται προειδοποιήσεις, συστάσεις προσοχής και σημειώσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος τραμματισμού ή θανάτου του χειριστή ή άλλων παριστάμενων ατόμων, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο.

ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε άλλα υλικά ή στον παρακείμενο χώρο, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο.

Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη κατάσταση.

Γενικές οδηγίες ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, φροντίστε να διαβάσετε και να κατανοήσετε τις παρακάτω προειδοποιητικές οδηγίες.

• Διαβάστε και κατανοήστε το εγχειρίδιο χρήσης και τα σήματα ασφαλείας στο προϊόν προτού το θέσετε σε λειτουργία. Η προσωπική σας ασφάλεια και η ασφάλεια των άλλων είναι δική σας ευθύνη.
- Τηρείτε τις οδηγίες του παρόντος εγχειριδίου χρήσης.
- Δεν είναι δυνατή η παροχή προειδοποίησης για κάθε κατάσταση που μπορεί να προκύψει κατά τη λειτουργία και τη συντήρηση του προϊόντος. Πρέπει πάντα να προσέχετε και να χρησιμοποιείτε την κοινή λογική.

Οδηγίες ασφαλείας για τη λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, φροντίστε να διαβάσετε και να κατανοήσετε τις παρακάτω προειδοποιητικές οδηγίες.

• Προτού μεταφέρετε ή αποθηκεύσετε το προϊόν, πρέπει να αφήνετε τον κινητήρα να κρυώσει.
• Πρέπει να γνωρίζετε τον τρόπο γρήγορης διακοπής της λειτουργίας του προϊόντος σε περίπτωση έκτακτης ανάγκης.

• Πριν από τη χρήση, πρέπει να γνωρίζετε τα χειριστήρια και τη σωστή λειτουργία του προϊόντος.

• Εάν πρόκειται να αφήσετε το προϊόν χωρίς επίβλεψη, σταματήστε τη λειτουργία του κινητήρα.

• Μην πίνετε το νερό που προέρχεται από το προϊόν! Το νερό δεν προορίζεται για ανθρώπινη κατανάλωση.
• Μην αφήνετε να χρησιμοποιήσουν το προϊόν παιδιά ή άτομα που δεν γνωρίζουν αυτές τις οδηγίες.
• Μην χρησιμοποιείτε το προϊόν, εάν σε μικρή απόσταση υπάρχουν άτομα, ιδιαίτερα παιδιά, ή ζώα.
• Μην τοποθετείτε εύφλεκτα υγρά, όπως βενζίνη ή λάδι, στο θάλαμο της αντλίας. Αυτό μπορεί να προκαλέσει πυρκαγιά ή έκρηξη και να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων. Μην χρησιμοποιείτε το προϊόν με θαλασσινό νερό, ποτά, οξέα, χημικά διαλύματα ή άλλα υγρά.
• Καθώς αυξάνεται η διαφορά στάθμης για τη λειτουργία του προϊόντος, η παροχή της αντλίας μειώνεται. Το μήκος, ο τύπος και οι διαστάσεις των σωλήνων μπορούν να επηρεάσουν σημαντικά την παροχή της αντλίας.
• Μην χρησιμοποιείτε το προϊόν χωρίς φίλτρο.
• Μην πλησιάζετε τα μέλη του σώματός σας στα κινούμενα εξαρτήματα.
  • Η εξάτμιση θερμαίνεται πολύ κατά τη διάρκεια της λειτουργίας και παραμένει ζεστή για κάποια ώρα μετά τη λειτουργία. Μην αγγίζετε την εξάτμιση όταν είναι ζεστή.

Ασφάλεια καυσίμου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Το καύσιμο είναι εύφλεκτο και οι αναθυμιάσεις του είναι εκρηκτικοί. Να είστε προσεκτικοί με το καύσιμο για την αποφυγή τραυματισμού, πυρκαγιάς και έκρηξης.
- Μην εισπνέετε τις αναθυμιάσεις καυσίμων. Οι αναθυμιάσεις καυσίμων είναι δηλητηριώδεις και μπορεί να προκαλέσουν τραυματισμό. Βεβαιωθείτε ότι υπάρχει επαρκής ροή αέρα.
- Μην αφαιρείτε ποτέ την τάπα του ντεπόζιτου καυσίμου και μην γεμίζετε το ντεπόζιτο καυσίμου όταν ο κινητήρας είναι σε λειτουργία.
- Протоú ανεφοδιάσετε το προϊόν με καύσιμο, πρέπει να αφήνετε τον κινητήρα να κρυώσει.
- Μην ανεφοδιάζετε καύσιμα σε εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.
- Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.
- Μην τοποθετείτε καυτά αντικείμενα κοντά στο καύσιμο ή τον κινητήρα.

• Μην γεμίζετε το ντεπόζιτο με καύσιμο κοντά σε σπίθες ή φλόγες.
• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά την πίεση.
• Εάν το καύσιμο έρθει σε επαφή με το δέρμα, μπορεί να προκληθεί τραυματισμός. Αν χύσετε καύσιμο στο δέρμα σας, χρησιμοποιήστε σαπούνι και νερό για να αφαιρέσετε το καύσιμο.
• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα αμέσως.
• Μην γεμίζετε ποτέ εντελώς το ντεπόζιτο καυσίμου. Η υψηλή θερμοκρασία προκαλεί διαστολή του καυσίμου. Αφήνετε κενό στο επάνω μέρος του ντεπόζιτου.
  • Να σφίγγετε πλήρως την τάπα του ντεπόζιτου καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.
• Πριν από την εκκίνηση του προϊόντος, μετακινήστε το προϊόν σε απόσταση τουλάχιστον 3 m/10 ft από το σημείο ανεφοδιασμού.
• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το ανεπιθύμητο καύσιμο και λάδι κινητήρα και αφήστε το προϊόν να στεγνώσει πριν από την εκκίνηση του κινητήρα.
• Εξετάζετε τακτικά τον κινητήρα για διαρροές. Αν υπάρχουν διαρροές στο σύστημα καυσίμου, μην εκκινείτε τον κινητήρα μέχρι να διορθωθεί η αιτία των διαρροών.
• Μην χρησιμοποιείτε τα δάκτυλά σας για να ελέγξετε τον κινητήρα για διαρροές.
• Πρέπει να αποθηκεύετε το καύσιμο μόνο σε εγκεκριμένα δοχεία.
  • Όταν το προϊόν και το καύσιμο είναι αποθηκευμένα, βεβαιωθείτε ότι το καύσιμο και οι αναθυμιάσεις καυσίμου δεν μπορούν να προκαλέσουν ζημιά.
• Πρέπει να αδειάζετε το καύσιμο σε κατάλληλο δοχείο, σε εξωτερικό χώρο και μακριά από σπινθήρες και φλόγες.

Ασφάλεια από τις αναθυμιάσεις της εξάτμισης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

- Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα περιέχουν μονοξείδιο του άνθρακα, ένα άοσμο, δηλητηριώδες και ιδιαίτερα επικίνδυνο αέριο. Η εισπνοή μονοξειδίου του άνθρακα μπορεί να προκαλέσει θάνατο. Επειδή το μονοξείδιο του

άνθρακα είναι άσμο και αόρατο, δεν είναι δυνατόν να το αντιληφθείτε. Ένα σύμπτωμα της δηλητηρίασης από μονοξείδιο του άνθρακα είναι η ζάλη, αλλά είναι πιθανό ένα άτομο χάσει τις αισθήσεις του χωρίς προειδοποίηση, εάν η ποσότητα ή η συγκέντρωση του μονοξειδίου του άνθρακα είναι αρκετή.

• Οι αναθυμιάσεις της εξάτμισης περιέχουν επίσης άκαυτους υδρογονάνθρακες, συμπεριλαμβανομένου του βενζολίου. Η μακροχρόνια εισπνοή μπορεί να προκαλέσει προβλήματα υγείας.
• Οι αναθυμιάσεις της εξάτρισης που μπορείτε να δείτε ή να μυρίσετε περιέχουν επίσης μονοξείδιο του άνθρακα.
• Μην χρησιμοποιείτε ένα προϊόν με κινητήρα εσωτερικής καύσης σε εσωτερικό χώρο ή σε περιοχές που δεν έχουν επαρκή ροή αέρα.
• Μην εισπνέετε τις αναθυμιάσεις της εξάτμισης.
• Βεβαιωθείτε ότι η ροή αέρα στον χώρο εργασίας είναι επαρκής. Αυτό είναι ιδιαίτερα σημαντικό όταν χρησιμοποιείτε το προϊόν σε τάφρους ή άλλες μικρές περιοχές εργασίας όπου μπορεί εύκολα να συγκεντρωθούν οι αναθυμιάσεις της εξάτμισης.

Οδηγίες ασφαλείας για τη συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης στο προϊόν, διαβάστε και κατανοήστε τις παρακάτω προειδοποιητικές οδηγίες.

• Διορθώστε κάθε σφάλμα που εμφανίζεται στο προϊόν. Εάν χρειάζεται, απευθυνθείτε σε έναν αντιπρόσωπο σέρβις και μην χρησιμοποιήσετε το προϊόν εάν έχει υποστεί ζημιά.
• Η λανθασμένη συντήρηση ή η μη εκτέλεση εργασιών συντήρησης στο προϊόν μπορεί να προκαλέσει δυσλειτουργίες, οι οποίες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων.
- Οι εργασίες συντήρησης ή σέρβις που δεν αναφέρονται σε αυτό το εγχειρίδιο χρήσης, πρέπει να πραγματοποιούνται από εγκεκριμένο αντιπρόσωπο σέρβις.
- Μην εκτελείτε εργασίες συντήρησης ή σέρβις με τον κινητήρα σε λειτουργία. Πριν από τη συντήρηση ή το σέρβις, πρέπει να απενεργοποιείτε πλήρως το προϊόν και να αφήνετε τον κινητήρα να κρυώσει, ώστε να αποφύγετε εγκαύματα.
• Να είστε προσεκτικοί όταν βρίσκεστε κοντά σε βενζίνη. Χρησιμοποιείτε μόνο μη εύφλεκτο διαλυτικό για τον καθαρισμό των εξαρτημάτων του προϊόντος. Μην πλησιάζετε τα μέλη του σώματός σας σε καυτά καύσιμα.

Συναρμολόγηση

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού συναρμολογήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια.

Επιλογή των κατάλληλων σωλήνων για τη λειτουργία του προϊόντος

• Χρησιμοποιήστε σωλήνες και συνδέσμους σωλήνων με παρεχόμενο σφιγκτήρα σωλήνα.
- Βεβαιωθείτε ότι οι σωλήνες δεν μπορούν να συμπιεστούν κατά τη διάρκεια της λειτουργίας. Οι σωλήνες πρέπει να έχουν γερή κατασκευή.
• Βεβαιωθείτε ότι οι σωλήνες είναι πλήρως στεγανοποιημένοι και δεν έχουν κανενός είδους οπή.
- Βεβαιωθείτε ότι ο σωλήνας αναρρόφησης ταιριάζει με τη διάσταση της εισόδου αναρρόφησης. Για πληροφορίες σχετικά με τις ελάχιστες διαστάσεις των σωλήνων, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 68.
• Για να εξασφαλίσετε την καλύτερη λειπουργία, βεβαιωθείτε ότι ο σωλήνας αναρρόφησης δεν έχει υπερβολικά μεγάλο μήκος. Τηρείτε τις οδηγίες εγκατάστασης του προϊόντος. Ανατρέξτε στην ενότητα Εγκατάσταση στη σελίδα 59.
- Επιλέξτε ένα κοντό σωλήνα εκκένωσης με μεγάλη διάμετρο για βέλτιστο αποτέλεσμα.

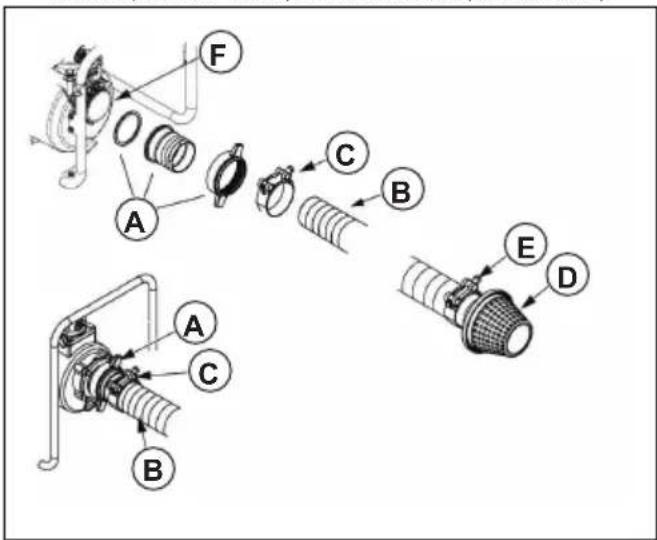

Τοποθέτηση του σωλήνα αναρρόφησης στο προϊόν

1. Συνδέστε το σύνδεσμο του σωλήνα (Α) στο σωλήνα αναρρόφησης (Β) με ένα σφιγκτήρα σωλήνα (C). Βεβαιωθείτε ότι η ροδέλα στεγανοποίησης του συνδέσμου του σωλήνα είναι σε καλή κατάσταση.

1. Τοποθετήστε το φίλτρο (D) στο άκρο του σωλήνα αναρρόφησης με το σφιγκτήρα σωλήνα (E).
2. Σφίξτε το σύνδεσμο σωλήνα στην είσοδο αναρρόφησης της αντλίας (F).

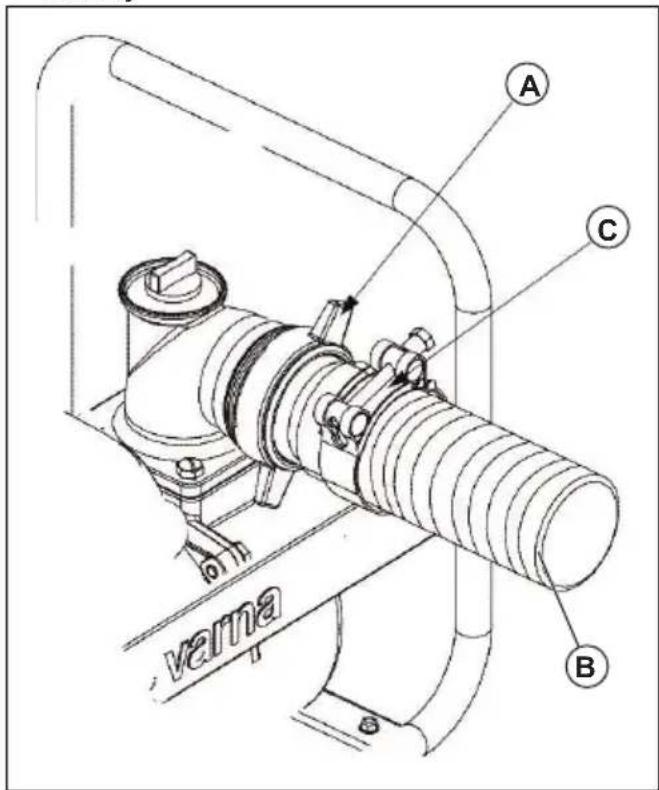

Τοποθέτηση του σωλήνα εκκένωσης

1. Συνδέστε το σύνδεσμο σωλήνα (Α) στην έξοδο της αντλίας.

A C varma B

1. Τοποθετήστε τον σωλήνα εκκένωσης (Β) στο σύνδεσμο σωλήνα και σφίξτε το σφιγκτήρα σωλήνα (C).

Εγκατάσταση

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από την εγκατάσταση του προϊόντος, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια.

Εγκατάσταση του προϊόντος

1. Τοποθετήστε το προϊόν σε σταθερό και επίπεδο έδαφος κοντά στην επιφάνεια του νερού.
2. Βεβαιωθείτε ότι το προϊόν έχει τουλάχιστον 1 m ελεύθερο χώρο.
3. Βεβαιωθείτε ότι δεν υπάρχουν εύφλεκτα αντικείμενα κοντά στον κινητήρα.
4. Βεβαιωθείτε ότι η διαφορά στάθμης για το σωλήνα αναρρόφησης (Α) είναι όσο το δυνατόν χαμηλότερη για τη λειτουργία. Η διαφορά στάθμης για το σωλήνα αναρρόφησης δεν πρέπει να υπερβαίνει τα 7,5 m/25 ft.

B A C

Περιεχόμενα Η διαφορά στάθμης για το σωλήνα εκκένωσης (Β) μπορεί να είναι μεγαλύτερη, εάν χρειάζεται. Ωστόσο, μια χαμηλότερη συνολική διαφορά στάθμης (C) δίνει το καλύτερο αποτέλεσμα.

1. Εάν ο σωλήνας εκκένωσης (D) πρέπει να εγκατασταθεί κατά πλάτος ενός δρόμου, τοποθετήστε τον κάθετα προς τη ροή της κυκλοφορίας. Τοποθετήστε μακριούς ξύλινους τάκους (Ε) στις 2 πλευρές του σωλήνα εκκένωσης για προστασία.

E D

Λειτουργία

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια.

Ενέργειες πριν από τη χρήση του προϊόντος

• Βεβαιωθείτε ότι το προϊόν είναι τοποθετημένο σε οριζόντιο έδαφος.
• Βεβαιωθείτε ότι ο διακόπτης ON/OFF βρίσκεται στη θέση OFF.
• Ελέγξτε το προϊόν για ζημιές. Βεβαιωθείτε ότι δεν υπάρχουν διαρροές καυσίμου ή λαδιού.
• Αφαιρέστε το ανεπιθύμητο υλικό από το προϊόν. Καθαρίστε προσεκτικά την περιοχή γύρω από την εξάτμιση και τη μονάδα εκκίνησης.

• Βεβαιωθείτε ότι όλα τα παξιμάδια, τα μπουλόνια, οι βίδες, καθώς και οι σύνδεσμοι και οι σφιγκτήρες των σωλήνων είναι σφιγμένα.
- Βεβαιωθείτε ότι δεν υπάρχει ζημιά στο σωλήνα αναρρόφησης ή στο σωλήνα εκκένωσης.
- Βεβαιωθείτε ότι η ροδέλα στεγανοποίησης και το φίλτρο στο σύνδεσμο του σωλήνα αναρρόφησης έχουν τοποθετηθεί σωστά και δεν έχουν υποστεί ζημιά.
- Ελέγξτε τις στάθμες καυσίμου και λαδιού. Η υπερβολικά χαμηλή στάθμη λαδιού μπορεί να προκαλέσει ζημιά στο προϊόν.
- Ελέγξτε το φίλτρο αέρα. Ανατρέξτε στην ενότητα Έλεγχος του φίλτρου αέρα στη σελίδα 64.

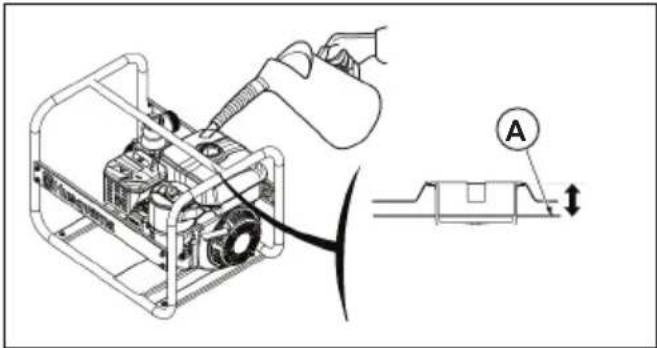

Ανεφοδιασμός με καύσιμο

Χρησιμοποιήστε αμόλυβδη βενζίνη με αριθμό οκτανίων όχι μικρότερο από 90 RON (87 AKI).

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι δεν υπάρχουν ρύποι στη βενζίνη και μην χρησιμοποιείτε μείγμα λαδιού και βενζίνης. Ακαθαρσίες ή νερό στο καύσιμο μπορούν να προκαλέσουν ζημιά στο προϊόν.

1. Σταματήστε τον κινητήρα και αφήστε το προϊόν να κρυώσει. Ανατρέξτε στην ενότητα Διακοπή λειτουργίας του προϊόντος στη σελίδα 61.
2. Βεβαιωθείτε ότι το προϊόν είναι τοποθετημένο σε οριζόντιο έδαφος και σε περιοχή με καλή ροή αέρα.
3. Αφαιρέστε την τάπα ντεπόζιτου καυσίμου.
4. Γεμίστε προσεκτικά το ντεπόζιτο καυσίμου έως 25 mm/1 in. από το επάνω μέρος του ντεπόζιτου καυσίμου (A).

1. Καθαρίστε το προϊόν από καύσιμα που έχουν χυθεί.

ΠΡΟΣΟΧΗ: Η διαρροή καυσίμου μπορεί να προκαλέσει πυρκαγιά και ζημιά στο περιβάλλον.

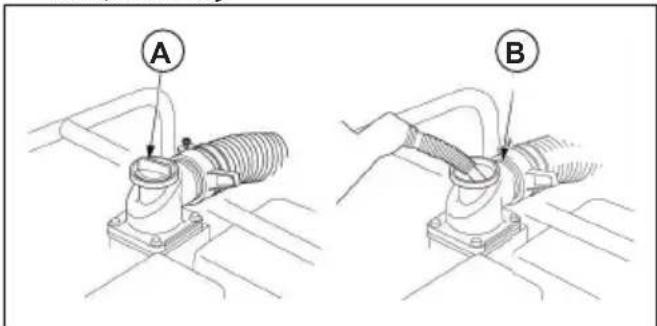

Γέμισμα του προϊόντος με νερό

Πριν από τη λειτουργία, πρέπει να γεμίζετε το προϊόν με νερό για την αποφυγή ζημιάς.

1. Αφαιρέστε την τάπα θαλάμου αντλίας (Α) από το θάλαμο αντλίας.

1. Γεμίστε με νερό έως την κάτω επιφάνεια της εξόδου εκκένωσης (Β).
2. Τοποθετήστε και σφίξτε την τάπα του θαλάμου αντλίας.

Εκκίνηση λειτουργίας του προϊόντος

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε το προϊόν όταν είναι στεγνό Γεμίστε το προϊόν με νερό πριν από τη λειτουργία για να μην προκληθεί ζημιά στην τσιμούχα της αντλίας. Ανατρέξτε στην ενότητα Γέμισμα του προϊόντος με νερό στη σελίδα 60.

1. Τοποθετήστε τον μοχλό της βαλβίδας καυσίμου (Α) στη θέση ΟΝ.

1. Τοποθετήστε το μοχλό τσοκ στη σωστή θέση. a) Αν ο κινητήρας είναι κρύος, κλείστε το τσοκ (Β).

B

b) Αν ο κινητήρας είναι ζεστός, ανοίξτε το τσοκ (Β).

1. Ανοίξτε το γκάζι περίπου στο 1/3 (C).

1. Γυρίστε το διακόπτη ΟΝ/OFF (D) στη θέση ΟΝ.

1. Τραβήξτε αργά τη λαβή του κορδονιού του συστήματος εκκίνησης (Ε) μέχρι να αισθανθείτε αντίσταση.

1. Τραβήξτε τη λαβή του κορδονιού του συστήματος εκκίνησης γρήγορα και με δύναμη μέχρι να ξεκινήσει ο κινητήρας.

2. Μετακινήστε αργά τη λαβή του κορδονιού του συστήματος εκκίνησης στην αρχική της θέση, για να μην προκληθεί ζημιά στο προϊόν.

3. Εάν ο κινητήρας είναι κρύος, ανοίγετε σταδιακά το τσοκ καθώς ο κινητήρας θερμαίνεται.

Ρύθμιση των στροφών του κινητήρα και της παροχής της αντλίας

1. Μετακινήστε το μοχλό του γκαζιού τέρμα αριστερά για να αυξήσετε τις στροφές του κινητήρα.
2. Ελέγξτε την παροχή της αντλίας.
3. Ρυθμίστε την παροχή της αντλίας με το μοχλό του γκαζιού (Α), εάν χρειάζεται.

Περιεχόμενα Η παροχή της αντλίας σχετίζεται με τις στροφές του κινητήρα και ρυθμίζεται με το μοχλό του γκαζιού.

a) Μετακινήστε το μοχλό γκαζιού προς τα αριστερά για να αυξήσετε την παροχή της αντλίας.
b) Μετακινήστε το μοχλό γκαζιού προς τα δεξιά για να μειώσετε την παροχή της αντλίας.

Διακοπή λειτουργίας του προϊόντος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Σε περίπτωση έκτακτης ανάγκης, γυρίστε αμέσως το διακόπτη ON/OFF στη θέση OFF για να διακόψετε τη λειτουργία του κινητήρα.

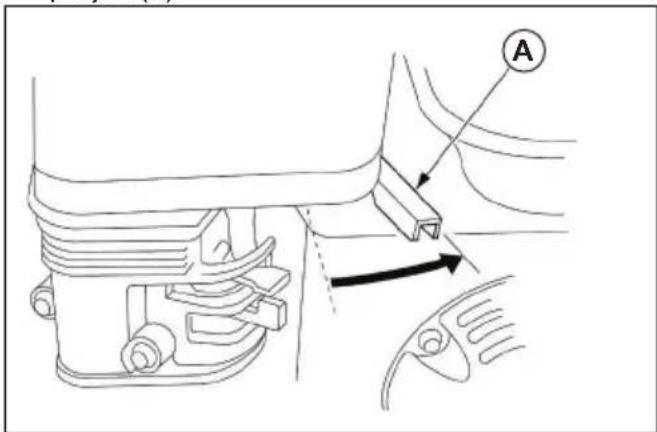

1. Μειώστε τις στροφές του κινητήρα με το μοχλό του γκαζιού (Α).

1. Γυρίστε το διακόπτη ON/OFF (Β) στη θέση OFF.

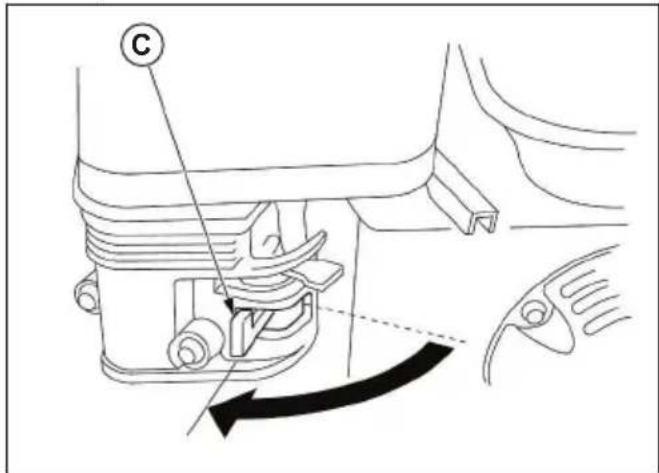

1. Γυρίστε το μοχλό της βαλβίδας καυσίμου (C) στη θέση OFF.

1. Μετά τη διακοπή λειτουργίας του προϊόντος, καθαρίστε το προϊόν. Ανατρέξτε στην ενότητα Καθαρισμός του προϊόντος στη σελίδα 64.

Συντήρηση

Εισαγωγή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού

εκτελέσετε εργασίες συντήρησης στο προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια.

Πρόγραμμα συντήρησης

* Καθαρίζετε πιο τακτικά εάν το προϊόν χρησιμοποιείται σε συνθήκες με πολύ σκόνη.

**Η συντήρηση είναι απαραίτητη μόνο σε περίπτωση που προκύψουν προβλήματα λειτουργίας. Απευθυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις.

Συντήρηση Καθημε-	ρινή συντήρηση πριν από τη λει- τουργία	Διάστημα συντήρησης σε ώρες
		Κάθε 20 ώρες ή κάθε μή- να	Κάθε 50 ώρες ή κάθε 3 μήνες	Κάθε 100 ώρες ή κάθε 6 μήνες	Κάθε 300 ώρες ή μία φορά το χρόνο
Ελέγξτε τη στάθμη λαδιού του κινητήρα. X
Αντικαταστήστε το λάδι κινητήρα. X X
Ελέγξτε το φίλτρο αέρα. X
Καθαρίστε το φίλτρο αέρα. X*
Ελέγξτε το μπουζί X
Αντικαταστήστε το μπουζί. X
Καθαρίστε τη σήτα συγκράτησης σπινθήρων (αν υπάρ- χει).				X
Καθαρίστε το δοχείο ιζημάτων. X
Ελέγξτε και ρυθμίστε τις στροφές του κινητήρα. X**
Ελέγξτε και ρυθμίστε το διάκενο των βαλβίδων του κινη- τήρα.					X**
Καθαρίστε το θάλαμο καύσης. Μετά από κάθε 500 ώρες ή	2 χρόνια.
Καθαρίστε το ντεπόζιτο καυσίμου και το φίλτρο καυσίμου.	X**
Ελέγξτε το σωλήνα καυσίμου. Μετά από κάθε 500 ώρες ή 2 χρόνια.
Ελέγξτε τη φτερωτή και το διάκενο της φτερωτής. X**
Ελέγξτε τη βαλβίδα εισόδου της αντλίας. X**

'Ελεγχος της στάθμης λαδιού του κινητήρα

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε το προϊόν με χαμηλή στάθμη λαδιού κινητήρα. Μπορεί να προκληθεί ζημιά στον κινητήρα.

ΠΡΟΣΟΧΗ: Χρησιμοποιήστε απορρυπαντικό λάδι κινητήρα για τετράχρονους κινητήρες με το εύρος τιμών ιξώδους που φαίνεται στην εικόνα.

1. Διακόψτε πλήρως τη λειτουργία του προϊόντος και βεβαιωθείτε ότι το προϊόν είναι τοποθετημένο σε οριζόντιο έδαφος.

2. Αφαιρέστε την τάπα ντεπόζιτου και τον δείκτη στάθμης λαδιού (Α).

1. Καθαρίστε το λάδι από το δείκτη στάθμης.
2. Τοποθετήστε τον δείκτη στάθμης πίσω εντελώς μέσα στο ντεπόζιτο λαδιού.
3. Αφαιρέστε το δείκτη στάθμης.
4. Εξετάστε τη στάθμη λαδιού του κινητήρα στο δείκτη στάθμης.
5. Εάν η στάθμη λαδιού του κινητήρα είναι χαμηλή (Β), γεμίστε με λάδι κινητήρα μέχρι το άκρο της οπής του ντεπόζιτου λαδιού (C).
6. Ελέγξτε ξανά τη στάθμη λαδιού του κινητήρα.
7. Τοποθετήστε την τάπα του ντεπόζιτου και τον δείκτη στάθμης λαδιού.

Αντικατάσταση λαδιού του κινητήρα

Περιεχόμενα Αποστραγγίστε το λάδι του κινητήρα ενώ ο κινητήρας είναι ζεστός. Το λάδι αποστραγγίζεται πιο γρήγορα από τον ζεστό κινητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το λάδι κινητήρα θερμαίνεται υπερβολικά και μπορεί να προκαλέσει εγκαύματα. Αφήστε τον κινητήρα να κρυώσει προτού αδειάσετε το λάδι του κινητήρα.

1. Τοποθετήστε ένα κατάλληλο δοχείο καυσίμου κάτω από την οπή αποστράγγισης στον κινητήρα.
2. Αφαιρέστε την τάπα ντεπτόζιτου και τον δείκτη στάθμης λαδιού (Α).

1. Αφαιρέστε την τάπα αποστράγγισης (Β) και τη ροδέλα στεγανοποίησης (C). Απορρίψτε τη ροδέλα στεγανοποίησης.
2. Αφήστε το λάδι του κινητήρα να αδειάσει εντελώς μέσα στο δοχείο καυσίμου.
3. Τοποθετήστε μια νέα ροδέλα στεγανοποίησης και την τάπα αποστράγγισης.
4. Γεμίστε με λάδι κινητήρα. Ανατρέξτε στην ενότητα Έλεγχος της στάθμης λαδιού του κινητήρα στη σελίδα 63.
5. Τοποθετήστε την τάπα του ντεπόζιτου και το δείκτη στάθμης λαδιού και σφίξτε την.
6. Ανακυκλώστε το χρησιμοποιημένο λάδι κινητήρα σε εγκεκριμένη τοποθεσία απόρριψης.

'Ελεγχος του φίλτρου αέρα

ΠΡΟΣΟΧΗ: Αντικαταστήστε το φίλτρο αέρα εάν δεν μπορεί να καθαριστεί εντελώς ή αν έχει υποστεί ζημιά. Μην χρησιμοποιείτε το προϊόν με κατεστραμμένο φίλτρο αέρα. Ένα κατεστραμμένο φίλτρο αέρα μπορεί να προκαλέσει ζημιά στον κινητήρα.

1. Αφαιρέστε το αστεροειδές παξιμάδι (Α), το κάλυμμα φίλτρου αέρα (Β), την πεταλούδα (C) και το φίλτρο αέρα (D).

1. Ελέγξτε το φίλτρο αέρα για ρύπους και ζημιές.
2. Καθαρίστε το φίλτρο αέρα, εάν χρειάζεται. Ακολουθήστε τα παρακάτω βήματα.

a) Καθαρίστε το φίλτρο αέρα με ζεστό σαπουνόνερο.
b) Αφήστε το φίλτρο αέρα να στεγνώσει.
c) Τοποθετήστε το φίλτρο αέρα σε λάδι κινητήρα. Τρίψτε το φίλτρο αέρα για να κατανεμηθεί το λάδι κινητήρα ομοιόμορφα στο φίλτρο.
d) Πιέστε το φίλτρο αέρα για να αφαιρέσετε το ανεπιθύμητο λάδι.

1. Καθαρίστε την περιοχή γύρω από το φίλτρο αέρα και το κάλυμμα του φίλτρου αέρα. Βεβαιωθείτε ότι δεν εισέρχονται ανεπιθύμητα σωματίδια στον αγωγό αέρα που είναι συνδεδεμένος στο καρμπυρατέρ.
2. Τοποθετήστε το φίλτρο αέρα, την πεταλούδα, το κάλυμμα φίλτρου αέρα και το αστεροειδές παξιμάδι.

Καθαρισμός του προϊόντος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης στο προϊόν, πρέπει να αφήνετε τον κινητήρα να κρυώσει.

1. Καθαρίστε τα εξαρτήματα του προϊόντος με το χέρι.

ΠΡΟΣΟΧΗ: Μην αφήνετε νερό να εισχωρήσει στο φίλτρο αέρα, στο κάλυμμα του φίλτρου αέρα, στην εξάτμιση ή στα χειριστήρια. Μπορεί να προκληθεί ζημιά στο προϊόν.

Αντιμετώπιση προβλημάτων

Ο κινητήρας δεν εκκινείται

Απία Λύση
Ο μοχλός της βαλβίδας καυσίμου βρίσκεται στη θέση OFF.	Μετακινήστε το μοχλό της βαλβίδας καυσίμου στη θέση ON.
Το τσοκ είναι ανοιχτό. Κλείστε το τσοκ.
Ο διακόπτης ON/OFF βρίσκεται στη θέση OFF. Γυρίστε το	διακόπτη ON/OFF στη θέση ON
Δεν υπάρχει καύσιμο στο ντεπόζιτο καυσίμου. Ανεφοδιασμός με καύσιμο.
Δεν υπάρχει αρκετό καύσιμο στο ντεπόζιτο καυσίμου. Αδειάστε το ντεπόζιτο καυσίμου και το καρμπυρατέρ.Ανατρέξτε στην ενότητα Άδειασμα του ντεπόζιτου καυσίμου και του καρμπυρατέρ στη σελίδα 67. Γεμίστε με καθαρό καύσιμο.
Δεν έχει προστεθεί σταθεροποιητής καυσίμου ή το ντεπόζιτο καυσίμου δεν έχει αποστραγγιστεί πριν από την αποθήκευση.
Το μπουζί είναι κατεστραμμένο. Ελέγξτε το διάκενο ηλεκτροδίου ή αντικαταστήστε το μπουζί.
Το μπουζί έχει βραχεί από το καύσιμο. Αφαιρέστε το μπουζί και αφήστε το να στεγνώσει. Τοπο-θετήστε το μπουζί.

ΠΡΟΣΟΧΗ: Αν το πρόβλημα παραμένει, απευθυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις.

Η ισχύς που παρέχει ο κινητήρας μειώνεται.

Απία Λύση
Το φίλτρο αέρα είναι φραγμένο. Καθαρίστε ή αντικαταστήστε το φίλτρο αέρα.
Το ντεπόζιτο καυσίμου περιέχει βενζίνη κακής ποιότητας. Αδειάστε το ντεπόζιτο καυσίμου και το καρμπυρατέρ.Ανατρέξτε στην ενότητα Άδειασμα του ντεπόζιτου καυσίμου και του καρμπυρατέρ στη σελίδα 67. Γεμίστε με καθαρή βενζίνη.
Δεν έχει προστεθεί σταθεροποιητής καυσίμου ή το ντεπόζιτο καυσίμου δεν έχει αποστραγγιστεί πριν από την αποθήκευση.
Οι στροφές του κινητήρα είναι χαμηλές. Αυξήστε τις στροφές του κινητήρα.

ΠΡΟΣΟΧΗ: Αν το πρόβλημα παραμένει, απευθυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις.

Δεν υπάρχει παροχή από την αντλία ή η παροχή της αντλίας έχει μειωθεί

Απία Λύση
Η θέση του προϊόντος είναι εσφαλμένη. Ανατρέξτε στην ενότητα	Εγκατάσταση στη σελίδα 59.
Δεν υπάρχει νερό στο θάλαμο της αντλίας. Ανατρέξτε στην	ενότητα Γέμισμα του προϊόντος με νερό στη σελίδα 60.
Ο σωλήνας αναρρόφησης έχει υποστεί ζημιά. Αντικαταστήστε το σωλήνα αναρρόφησης.
Το φίλτρο βρίσκεται πάνω από την επιφάνεια του νερού. Τοποθετήστε ολόκληρο το φίλτρο μέσα στο νερό.
Υπάρχει διαρροή αέρα στο σύνδεσμο του σωλήνα. Αντικαταστήστε τη ροδέλα στεγανοποίησης, εάν έχει υποστεί ζημιά. Σφίξτε το σύνδεσμο και το σφιγκτήρα του σωλήνα.
Το φίλτρο είναι φραγμένο. Καθαρίστε το φίλτρο.
Το φίλτρο έχει υποστεί ζημιά. Αντικαταστήστε το φίλτρο.
Η διαφορά στάθμης των σωλήνων είναι πολύ υψηλή. Αλλάξτε τη θέση του προϊόντος ή/και των σωλήνων.
Οι σωλήνες έχουν υποστεί ζημιά ή έχουν υπερβολικά μεγάλο μήκος. Η διάμετρος των σωλήνων είναι εσφαλμένη.	Επιλέξτε τον κατάλληλο σωλήνα για τη λειτουργία του προϊόντος. Ανατρέξτε στην ενότητα Επιλογή των κατάλληλων σωλήνων για τη λειτουργία του προϊόντος στη σελίδα 58
Η ισχύς του κινητήρα έχει μειωθεί. Ανατρέξτε στην ενότητα	Η ισχύς που παρέχει ο κινητήρας μειώνεται. στη σελίδα 65

Μεταφορά και αποθήκευση

Μεταφορά

• Αφήστε το προϊόν να κρυώσει για τουλάχιστον 15 λεπτά πριν το μεταφέρετε.
• Διατηρείτε το προϊόν σε επίπεδη επιφάνεια κατά τη μεταφορά για να αποφύγετε τη διαρροή καυσίμου.
• Βεβαιωθείτε ότι ο μοχλός της βαλβίδας καυσίμου βρίσκεται στη θέση OFF.

Προετοιμασία του προϊόντος για βραχυπρόθεσμη αποθήκευση

Οι παρακάτω οδηγίες ισχύουν για περίοδο αποθήκευσης 30-90 ημερών.

• Απενεργοποιήστε πλήρως το προϊόν. Ανατρέξτε στην ενότητα Διακοπή λειτουργίας του προϊόντος στη σελίδα 61.
• Αδειάστε το θάλαμο της αντλίας.

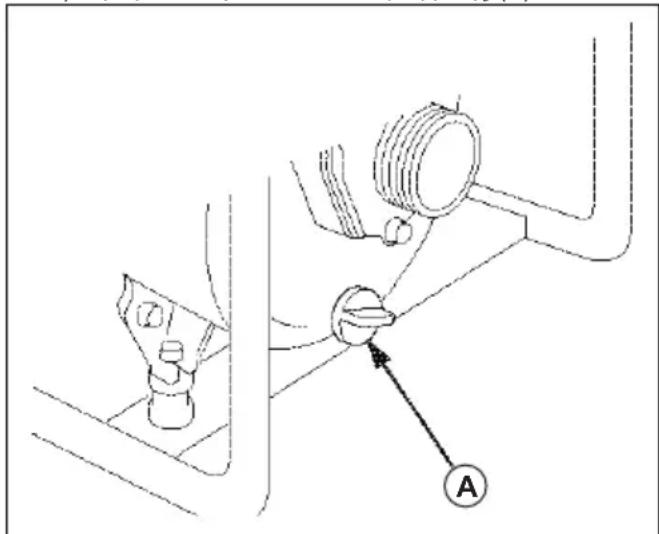

a) Αφαιρέστε την τάπα αποστράγγισης (Α).

b) Ξεπλύνετε το θάλαμο αντλίας με καθαρό νερό.
c) Αφήστε το νερό να αποστραγγιστεί από το θάλαμο της αντλίας.
d) Τοποθετήστε την τάπα αποστράγγισης.

- Καθαρίστε το προϊόν. Ανατρέξτε στην ενότητα Καθαρισμός του προϊόντος στη σελίδα 64.

- Λιπάνετε τα χειριστήρια με λιπαντικό σπρέι σιλικόνης.

• Ελέγξτε το προϊόν για διάβρωση. Απευθυνθείτε σε έναν αντιπρόσωπο σέρβις, αν χρειάζεται.
• Προσθέστε το σταθεροποιητή καυσίμου στο ντεπόζιτο καυσίμου για να αποφύγετε τη φθορά. Ανατρέξτε στην ενότητα Προσθήκη σταθεροποιητή καυσίμου στο καύσιμο στη σελίδα 67.
• Τοποθετήστε ένα κάλυμμα σκόνης στο προϊόν για προστασία.
• Τοποθετήστε το προϊόν σε μέρος με καλή ροή αέρα και μακριά από φλόγες και σπινθήρες.
  • Αν είναι εφικτό, μην τοποθετείτε το προϊόν σε μέρος με υψηλή υγρασία.

Προσθήκη σταθεροποιητή καυσίμου στο καύσιμο

Για να διατηρήσετε το καύσιμο σε καλή κατάσταση για διάστημα 3 μηνών, πρέπει να προσθέσετε σταθεροποιητή καυσίμου.

1. Τοποθετήστε το σταθεροποιητή καυσίμου σε ένα δοχείο καυσίμου με φρέσκο καύσιμο.
2. Γεμίστε το ντεπόζιτο καυσίμου του προϊόντος με φρέσκο καύσιμο με σταθεροποιητή καυσίμου. Ανατρέξτε στην ενότητα Ανεφοδιασμός με καύσιμο στη σελίδα 59
3. Γεμίστε το θάλαμο της αντλίας με νερό. Ανατρέξτε στην ενότητα Γέμισμα του προϊόντος με νερό στη σελίδα 60.
4. Εκκινήστε τον κινητήρα και αφήστε το προϊόν να λειτουργήσει για 10 λεπτά. Αυτό γίνεται για να διασφαλιστεί ότι το καύσιμο με το σταθεροποιητή καυσίμου έχει αντικαταστήσει το καύσιμο χωρίς σταθεροποιητή καυσίμου.
5. Σβήστε τον κινητήρα και μετακινήστε το μοχλό της βαλβίδας καυσίμου στη θέση OFF. Ανατρέξτε στην ενότητα Διακοπή λειτουργίας του προϊόντος στη σελίδα 61.
6. Αδειάστε το νερό από το θάλαμο της αντλίας.

Για να προετοιμάσετε το προϊόν σας για μακροπρόθεσμη αποθήκευση

Οι παρακάτω οδηγίες ισχύουν για περίοδο αποθήκευσης μεγαλύτερη των 90 ημερών.

1. Εκτελέστε τα βήματα που περιγράφονται στην ενότητα Προετοιμασία του προϊόντος για βραχυπρόθεσμη αποθήκευση στη σελίδα 66.
2. Αντικαταστήστε το λάδι κινητήρα. Ανατρέξτε στην ενότητα Αντικατάσταση λαδιού του κινητήρα στη σελίδα 63.
3. Βάλτε λάδι στον κύλινδρο. Ανατρέξτε στην ενότητα Προσθήκη λαδιού στον κύλινδρο στη σελίδα 68
4. Αδειάστε το ντεπόζιτο καυσίμου και το καρμπυρατέρ. Ανατρέξτε στην ενότητα Αδειασμα του ντεπόζιτου καυσίμου και του καρμπυρατέρ στη σελίδα 67.

Άδειασμα του ντεπόζιτου καυσίμου και του καρμπυρατέρ

1. Τοποθετήστε ένα κατάλληλο δοχείο καυσίμου κάτω από το καρμπυρατέρ. Χρησιμοποιήστε ένα χωνί για να αποφύγετε τη διαρροή καυσίμου.
2. Μετακινήστε το μοχλό της βαλβίδας καυσίμου στη θέση OFF.

1. Γυρίστε το μπουλόνι αποστράγγισης του καρμπυρατέρ (Β) 1-2 στροφές αριστερόστροφα.

1. Αφήστε το καύσιμο να στραγγίξει από το καρμπυρατέρ.
2. Σφίξτε την τάπα αποστράγγισης του καρμπυρατέρ.
3. Αφαιρέστε το δοχείο ιζημάτων.
4. Μετακινήστε το μοχλό της βαλβίδας καυσίμου (Α) στη θέση ΟΝ.

1. Αφήστε το καύσιμο να αποστραγγιστεί από το ντεπόζιτο καυσίμου.

2. Μετακινήστε αργά τη λαβή του κορδονιού του συστήματος εκκίνησης στην αρχική της θέση.

Προσθήκη λαδιού στον κύλινδρο

1. Αφαιρέστε το μπουζί.
2. Προσθέστε περίπου 5 cl καθαρού λαδιού κινητήρα στον κύλινδρο.
3. Τραβήξτε τη λαβή του κορδονιού του συστήματος εκκίνησης περίπου 5 φορές για να κατανεμηθεί το λάδι ομοιόμορφα μέσα στον κύλινδρο.

4. Τοποθετήστε το μπουζί.

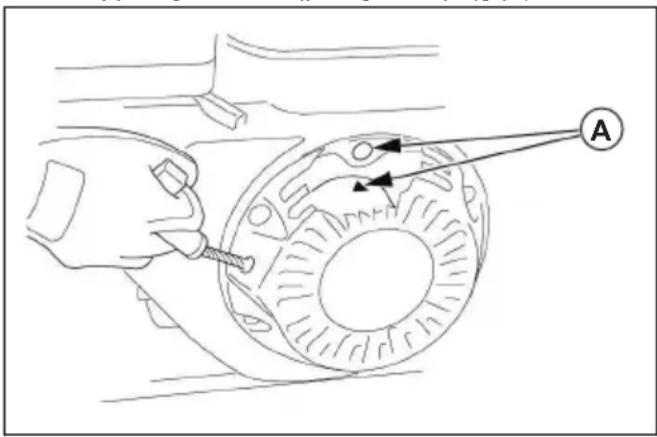

5. Τραβήξτε αργά τη λαβή του κορδονιού του συστήματος εκκίνησης. Τραβήξτε μέχρι να αισθανθείτε αντίσταση και η εγκοπή στην τροχαλία να ευθυγραμμιστεί με την οπή στο επάνω μέρος του καλύμματος του συστήματος εκκίνησης (Α).

	Husqvarna W50P Husqvarna W80P
Διάσταση εισόδου/εξόδου, mm 50 80
Συνολική διαφορά στάθμης, m 28 28
Διαφορά στάθμης για το σωλήνα αναρρόφησης, m	7	7
Μοντέλο κινητήρα 168FB 168FB
Μέγιστη ικανότητα εκκένωσης, m/h 32	54
Χωρητικότητα ντεπόζιτου καυσίμου, l 3,6 3,6
Καθαρό βάρος/μικτό βάρος, kg 25/27 28/30
Χωρητικότητα ντεπόζιτου λαδιού, l 0,6 0,6
Τύπος Βενζίνη Βενζίνη
Μετρούμενη στάθμη ηχητικής ισχύος L_WA dB (A)	108 dB (A)	108 dB(A)
Εγγυημένη στάθμη ηχητικής ισχύος, L_WA dB (A)	108 dB (A) 108 dB (A)

Δήλωση Συμμόρφωσης ΕΚ

Το παρακάτω μηχάνημα

• Ονομασία προϊόντος: Αντλία νερού
  • Αρ. μοντέλου: W50P, W80P
  • Λειτουργία: Μονάδες αντλίας
  • Αρ. σειράς: 1708000024, 1708000010 και εξής

επιβεβαιώνεται ότι πληροί όλες τις σχετικές διατάξεις της

• Οδηγίας περί Μηχανημάτων (2006/42/EK)
- Οδηγίας σχετικά με τον περιορισμό των επικίνδυνων ουσιών (RoHS) (2011/65/EE)
- Οδηγίας περί Ηλεκτρομαγνητικής Συμβατότητας (2014/30/ΕΕ)

- Οδηγίας περί Εκπομπών Θορύβου από εξοπλισμό για χρήση σε εξωτερικούς χώρους (2000/14/ΕΚ + 2005/88/ΕΚ)

• Διαδικασία αξιολόγησης συμμόρφωσης (2000/14/ΕΚ), όπως τροποποιήθηκε από την οδηγία 2005/88/ΕΚ - Παράρτημα VI

και συμμορφώνεται με τα παρακάτω εναρμονισμένα πρότυπα

• EN 809:1998+A1, EN 809:1998+A1/AC, EN 61000-6-1:2007, EN 55012:2007+A1

Η Weima, κοινοποιημένος οργανισμός για τα μηχανήματα (κοινοποιηθείσα υπό τον αριθμό 0197), Weima lab., διενήργησε την πιστοποίηση του θορύβου. Για πληροφορίες σχετικά με τις εκπομπές θορύβου, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 68.

Huskvarna, 10/6/2020

$$ \Delta \cdot 2 m $$

Claes Losdal, Διευθυντής ανάπτυξης/Προϊόντα κήπου (Εξουσιοδοτημένος αντιπρόσωπος της Husqvarna AB και υπεύθυνος για την τεχνική τεκμηρίωση).

Contenido
