MANUALE UTENTE W 50P HUSQVARNA

• 1421 - 004 - 09.07.2020Sommario Introduzione p. 123
• Sicurezza p. 126
• Montaggio p. 127
• Installazione p. 128
• Utilizzo p. 129
• Manutenzione p. 132
• Ricerca guasti p. 135
• Trasporto e rimessaggio p. 136
• Dati tecnici p. 138

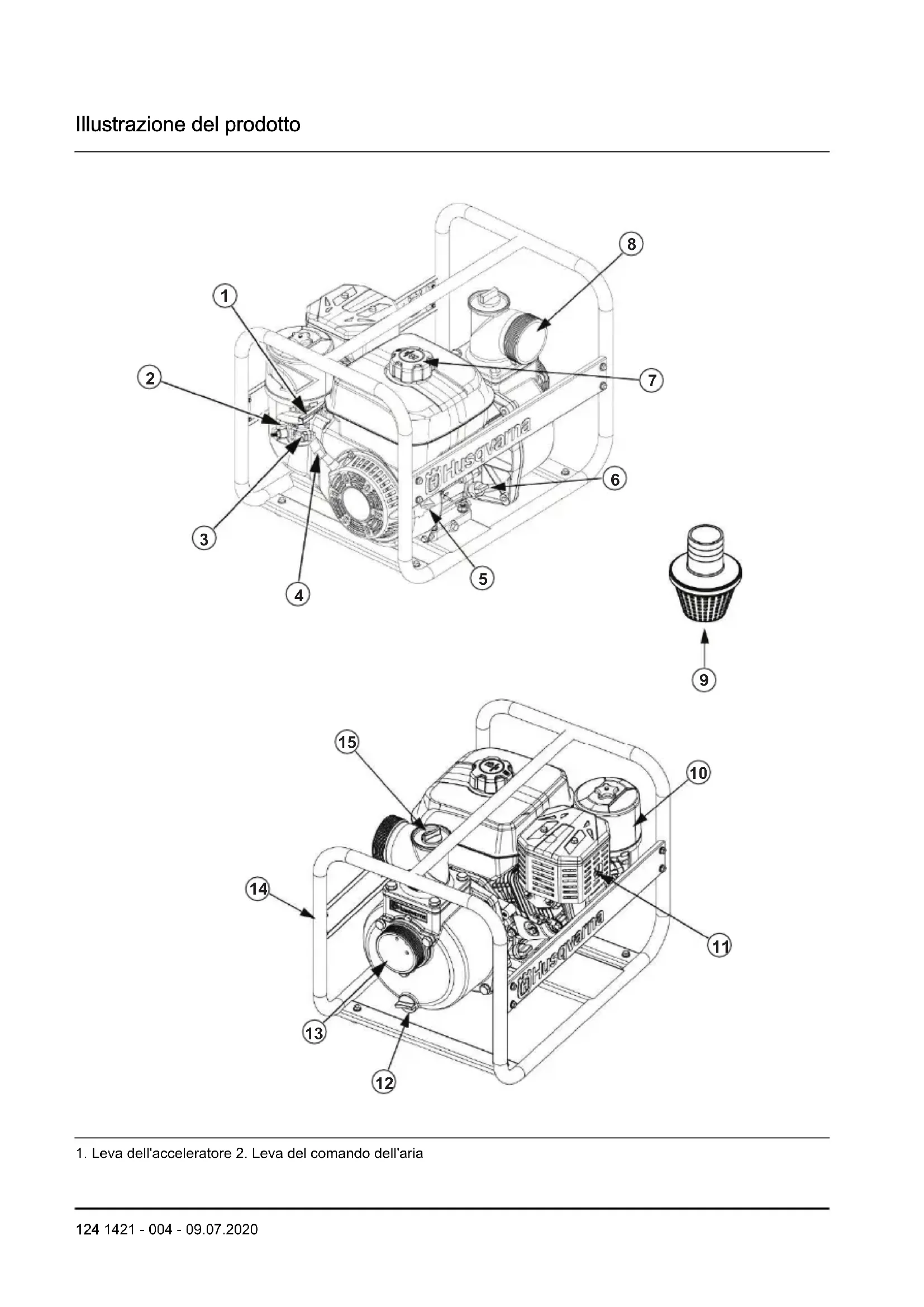

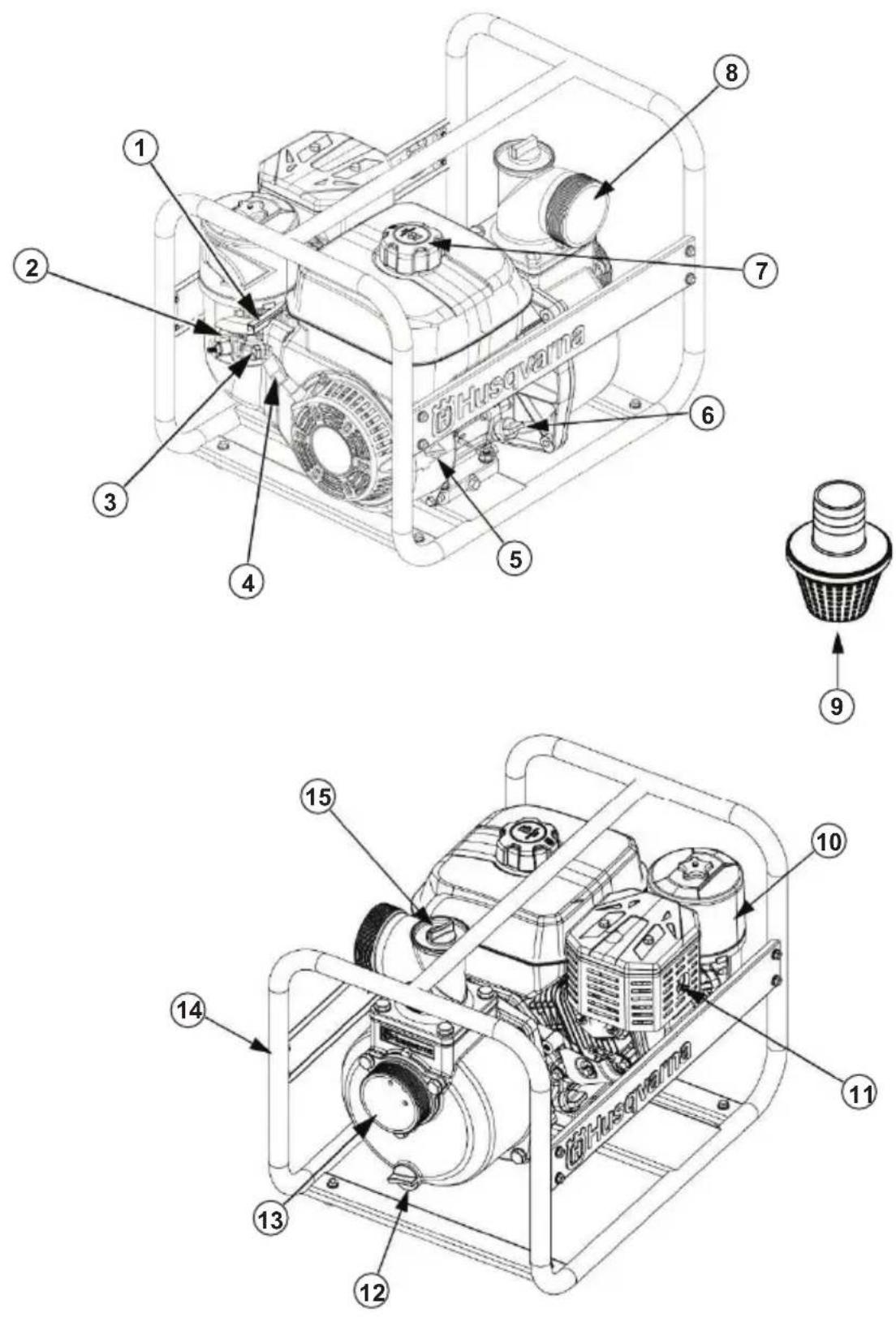

• Dichiarazione di conformità CE Introduzione Descrizione del prodotto Il prodotto è una pompa per il trasporto dell'acqua. Uso previsto Il prodotto viene utilizzato per scaricare o fornire acqua pulita da e verso un determinato luogo. Non utilizzare il prodotto per altre attività. 1421 - 004 - 09.07.2020 123Illustrazione del prodotto p. 139

1. Leva dell'acceleratore 2. Leva del comando dell'aria

124 1421 - 004 - 09.07.20203. Leva della valvola del carburante

4. Impugnatura della fune di avviamento

5. Interruttore ON/OFF

6. Tappo del serbatoio dell'olio e astina di livello

7. Tappo del serbatoio del carburante

8. Uscita di scarico

9. Filtro a rete dell'acqua

12. Tappo di scarico della pompa

13. Attacco di aspirazione

15. Tappo della camera della pompa

Simboli riportati sul prodotto AVVERTENZA: prestare attenzione e utilizzare il prodotto correttamente. Il prodotto può causare gravi lesioni o morte dell'operatore o altre persone. Prima dell'uso, leggere attentamente il manuale operatore e accertarsi di aver compreso le istruzioni. Utilizzare cuffie protettive e protezione per gli occhi omologate. Il presente prodotto è conforme alle direttive CEE vigenti. Arrestare il motore e rimuovere il cavo di accensione prima di effettuare interventi di riparazione o manutenzione. Pericolo di scintille. Tenere mani e piedi lontani dalle parti rotanti. Non respirare i fumi di scarico. Non utilizzare un prodotto del motore a combustione in interni o in aree che non dispongono di un flusso d'aria sufficiente. Rischio di ustioni. Non fumare in prossimità del carburante. Rischio di incendio. Livello dell'olio basso. Emissioni di rumore nell'ambiente in conformità alla Direttiva Europea 2000/14/CE e alla norma del Nuovo Galles del Sud in materia di protezione dell'ambiente "Protection of the Environment Operations (Noise Control) Regulation 2017". I dati sulle emissioni di rumore sono riportati sull'etichetta della macchina e nel capitolo Dati tecnici. Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in altre aree commerciali. Piastrina modello Prod. year 0000 Serial No. Product Article No. Model Inlet / outlet size Lift Suction Engine model Max power Fuel tank capacity N.W/G.W (kg) Max discharge capacity (m³/h) Husqvarna AB SE-561 82 Huskvarna Sweden 1421 - 004 - 09.07.2020 125Sicurezza Definizioni di sicurezza Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate. ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione. Istruzioni di sicurezza generali AVVERTENZA: Leggere e comprendere le seguenti avvertenze prima di utilizzare il prodotto.

• Prima dell'uso, leggere e comprendere il manuale dell'operatore e le decalcomanie di sicurezza sul prodotto. La sicurezza personale e la sicurezza degli altri è vostra responsabilità.

• Attenersi alle istruzioni contenute nel manuale dell'operatore.

• Non è possibile fornire un'avvertenza per ogni situazione che si può verificare durante il funzionamento e la manutenzione del prodotto. Usare la massima cautela e il buon senso. Istruzioni di sicurezza per l'utilizzo AVVERTENZA: Leggere e comprendere le seguenti avvertenze prima di utilizzare il prodotto.

• Attendere che il motore si raffreddi prima di eseguire il trasporto o l'immagazzinamento del prodotto.

• In caso di emergenza, è necessario sapere come spegnere rapidamente il prodotto.

• Conoscere i comandi e il funzionamento corretto del prodotto prima dell'uso.

• Se si lascia il prodotto senza supervisione, arrestare il motore.

• Non bere l'acqua che fuoriesce dal prodotto! L'acqua non è potabile.

• Non permettere a bambini o persone che non conoscano le istruzioni di utilizzare il prodotto.

• Non azionare il prodotto in prossimità di persone, in particolar modo bambini, o animali.

• Non introdurre liquidi infiammabili, come benzina o olio, nella camera della pompa. Questo prodotto può causare incendi o esplosioni nonché lesioni gravi o mortali all'operatore o a terzi. Non utilizzare il prodotto con acqua di mare, bevande, acidi, soluzioni chimiche o altri liquidi.

• Con l'aumentare della differenza di livello per il funzionamento del prodotto, la portata della pompa diminuisce. La lunghezza, il tipo e la dimensione dei tubi possono influire in modo significativo sulla portata della pompa.

• Non utilizzare il prodotto senza filtro a rete.

• Tenere il corpo lontano dai componenti in movimento.

• La marmitta è molto calda durante l’uso e rimane calda per un po' di tempo dopo il funzionamento. Non toccare la marmitta quando è calda. Sicurezza nell'uso del carburante AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Il carburante è infiammabile e i vapori sono esplosivi. Prestare attenzione al carburante per evitare lesioni, incendi ed esplosioni.

• Non respirare i vapori del carburante. I vapori del carburante sono velenosi e possono causare lesioni. Accertarsi che ci sia un sufficiente flusso di aria.

• Non rimuovere il tappo del carburante, né rabboccare il serbatoio del carburante a motore acceso.

• Lasciare che il motore si raffreddi prima di effettuare il rifornimento.

• Non rifornire il carburante in locali interni. Un flusso d'aria insufficiente può causare lesioni o la morte dovute ad asfissia o al monossido di carbonio.

• Non fumare in prossimità del carburante o del motore.

• Non posizionare oggetti caldi in prossimità del carburante o del motore.

• Non effettuare il rifornimento di carburante in prossimità di scintille o fiamme.

• Prima di effettuare il rifornimento, aprire lentamente il tappo del serbatoio del carburante e rilasciare la pressione con cautela.

• Il carburante sulla pelle può causare lesioni. In caso di contatto del carburante con il corpo, rimuoverlo con acqua e sapone.

1421 - 004 - 09.07.2020• In caso di perdite di carburante sugli indumenti, cambiarsi immediatamente.

• Non riempire completamente il serbatoio del carburante. Il calore provoca l'espansione del carburante. Lasciare dello spazio nella parte superiore del serbatoio del carburante.

• Stringere completamente il tappo del serbatoio del carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.

• Prima di avviare il prodotto, spostarlo a minimo 3 m/10 ft dal punto di rifornimento.

• Non avviare il prodotto nel caso in cui vi sia carburante o olio motore su di esso. Rimuovere il carburante e l'olio motore indesiderati e lasciare asciugare il prodotto prima di avviare il motore.

• Esaminare regolarmente il motore per verificare la presenza di eventuali perdite. In caso di perdite del sistema di alimentazione, non avviare il motore fino a quando le perdite non sono state riparate.

• Non usare le dita per verificare se il motore presenta eventuali perdite.

• Conservare il carburante solo in contenitori omologati.

• Quando il prodotto e il carburante sono in magazzino, assicurarsi che il carburante e i vapori del carburante non possano causare danni.

• Versare il carburante in un contenitore omologato, all'aperto e lontano da scintille e fiamme libere. Sicurezza dei fumi di scarico AVVERTENZA: leggere le seguenti avvertenze prima di utilizzare il prodotto.

• I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altamente pericoloso. L'inalazione di monossido di carbonio può causare la morte. Poiché il monossido di carbonio è inodore e non può essere visto, non è possibile rilevarlo. Sintomo dell'avvelenamento da monossido di carbonio sono le vertigini, ma è possibile che una persona perda conoscenza senza preavviso in presenza di una sufficiente quantità o di concentrazione di monossido di carbonio.

• I fumi di scarico contengono anche idrocarburi incombusti, tra cui il benzene. L'inalazione a lungo termine della polvere può causare problemi alla salute.

• Anche i fumi di scarico che si possono vedere o odorare contengono monossido di carbonio.

• Non utilizzare un prodotto del motore a combustione in interni o in aree che non dispongono di un flusso d'aria sufficiente.

• Non respirare i fumi di scarico.

• Assicurarsi che il flusso d'aria nell'area di lavoro sia sufficiente. Questa misura è molto importante quando si utilizza il prodotto in fossi o in altre aree di lavoro ristrette in cui i fumi di scarico possono accumularsi facilmente. Istruzioni di sicurezza per la manutenzione AVVERTENZA: Leggere e comprendere le seguenti avvertenze prima di eseguire la manutenzione del prodotto.

• Prestare attenzione a ogni errore rilevato sul prodotto. Se necessario, rivolgersi a un centro di assistenza e non azionare il prodotto se danneggiato.

• La manutenzione non corretta o la mancata esecuzione di interventi di manutenzione sul prodotto può causare malfunzionamenti con conseguenti lesioni gravi o mortali all'operatore o a terzi.

• Per interventi di manutenzione o assistenza non contenuti nel presente manuale dell'operatore, rivolgersi a un centro di assistenza autorizzato.

• Non eseguire interventi di manutenzione o di assistenza sul prodotto a motore acceso. Arrestare completamente il prodotto prima di eseguire interventi di manutenzione o assistenza e lasciare raffreddare il motore per evitare lesioni da ustioni.

• Prestare attenzione intorno alla benzina. Utilizzare solo solventi non infiammabili per pulire le parti del prodotto. Tenere il corpo lontano dal carburante ad alta temperatura. Montaggio Introduzione AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di montare il prodotto. Scelta dei tubi corretti per il funzionamento

• Utilizzare tubi e raccordi con la fascetta stringitubo in dotazione.

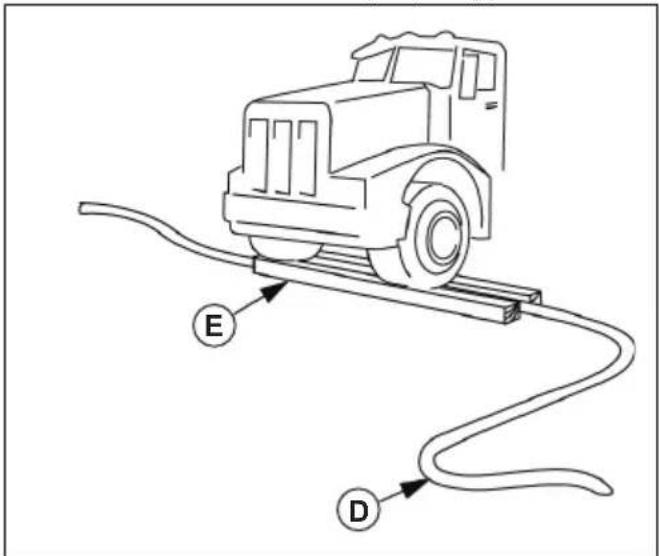

• Assicurarsi che i tubi non si comprimano durante il funzionamento. I tubi devono avere una struttura robusta.

• Assicurarsi che i tubi siano completamente sigillati e che non presentino alcun tipo di fori. 1421 - 004 - 09.07.2020 127• Assicurarsi che il tubo di aspirazione sia adatto alledimensioni dell'ingresso di aspirazione. Perinformazioni sulla dimensione minima del tubo, fareriferimento alla Dati tecnici alla pagina 138

• Per ottenere risultati ottimali, assicurarsi che il tubodi aspirazione non sia troppo lungo per ilfunzionamento. Attenersi alle istruzioni perl'installazione del prodotto. Fare riferimento a Installazione alla pagina 128

• Selezionare un tubo di scarico corto con un diametrogrande per ottenere risultati ottimali. Montaggio del tubo di aspirazione sul prodotto 1. Fissare il raccordo (A) al tubo di aspirazione (B) conun'apposita fascetta (C). Assicurarsi che la rondelladi tenuta del raccordo del tubo sia in buonecondizioni.

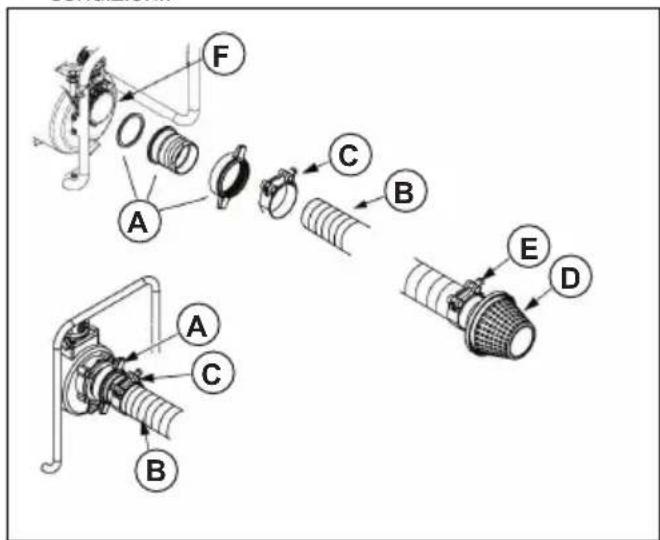

2. Installare il filtro a rete (D) all'estremità del tubo diaspirazione con la fascetta stringitubo (E).3. Serrare il raccordo del tubo sull'ingresso diaspirazione della pompa (F). Montaggio del tubo di scarico

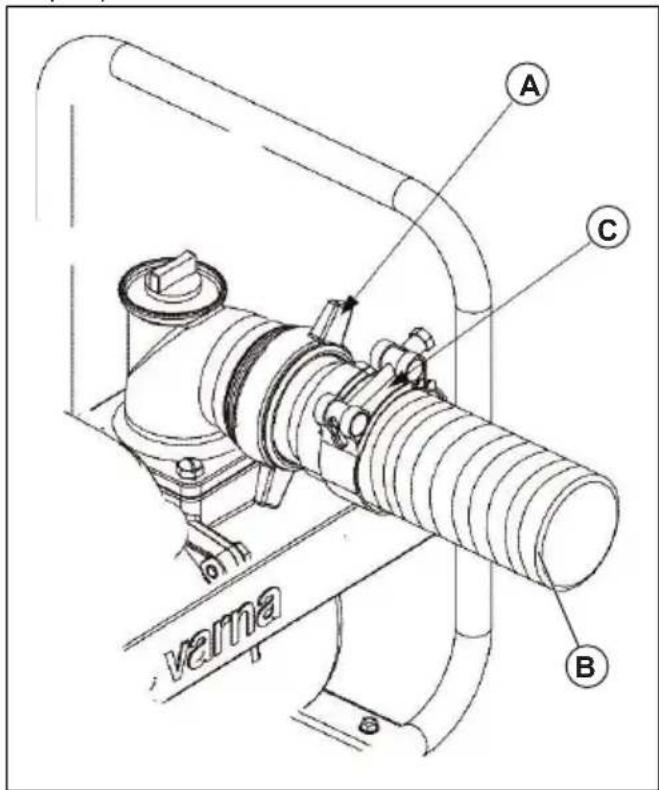

1. Collegare il raccordo (A) del tubo all'uscita dellapompa.

2. Installare il tubo di scarico (B) sul raccordo del tuboe serrare la fascetta (C) stringitubo.

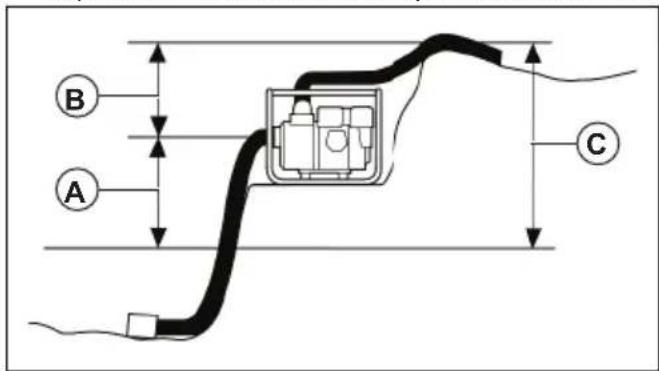

Installazione Introduzione AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezzaprima di installare il prodotto. Installazione del prodotto 1. Posizionare il prodotto su un terreno stabile epianeggiante in prossimità della superficiedell'acqua.2. Assicurarsi che il prodotto disponga di uno spaziolibero di almeno 1 m.3. Accertarsi che non vi siano oggetti infiammabili inprossimità del motore.4. Assicurarsi che la differenza di livello del tubo diaspirazione (A) sia il più possibile bassa per ilfunzionamento. La differenza di livello per il tubo diaspirazione non deve essere superiore a 7,5 m/25 ft.

Nota: La differenza di livello per il tubo di scarico (B) può essere superiore, se necessario. Tuttavia,una differenza di livello totale inferiore (C) fornisce ilmiglior risultato.128 1421 - 004 - 09.07.20205. Se il tubo di scarico (D) deve essere installato sustrada, posizionarlo perpendicolarmente al flusso deltraffico. Posizionare dei blocchi di legno lunghi (E)sui 2 lati del tubo di scarico per proteggerlo.

Utilizzo Introduzione AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezzaprima di utilizzare la macchina. Cosa fare prima di azionare il prodotto

• Accertarsi che il prodotto sia su un terreno piano.• Accertarsi che l'interruttore ON/OFF sia in posizione OFF.
• Verificare la presenza di eventuali danni al prodotto.Assicurarsi che non vi siano perdite di olio ocarburante.• Rimuovere il materiale indesiderato dal prodotto.Pulire accuratamente intorno alla marmitta e aldispositivo di avviamento.• Assicurarsi che tutti i dadi, i bulloni, le viti, i raccordidei tubi e le fascette siano serrati.• Assicurarsi che il tubo di aspirazione o il tubo discarico non siano danneggiati.• Assicurarsi che la rondella di tenuta e il filtro a retesul raccordo del tubo di aspirazione siano installaticorrettamente e non siano danneggiati.• Eseguire il controllo del carburante e dei livellidell'olio. Un livello dell'olio troppo basso puòdanneggiare il prodotto.• Eseguire il controllo del filtro dell'aria. Fareriferimento a Controllo del filtro dell'aria alla pagina

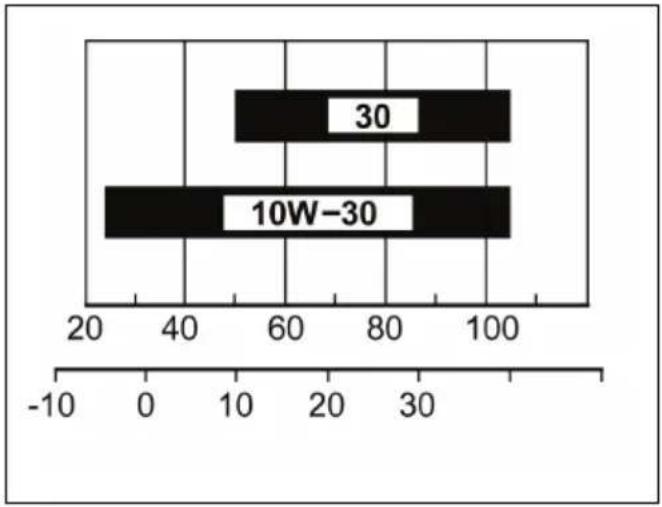

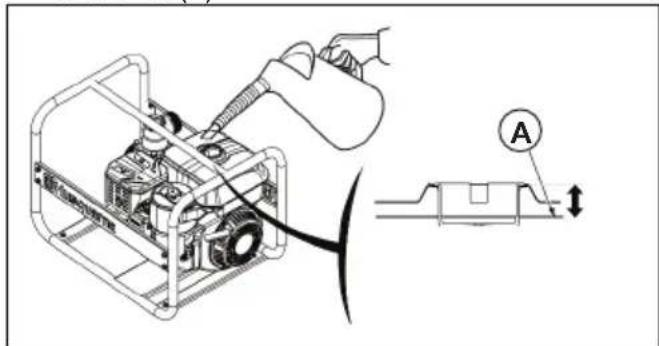

Per il rifornimento del carburante Usare benzina senza piombo con numero di ottani noninferiore a 90 RON (87). ATTENZIONE: Assicurarsi che non visia contaminazione nella benzina e nonutilizzare una miscela di olio e benzina. Lasporcizia o l'acqua nel serbatoio delcarburante possono causare danni alprodotto.1. Arrestare il motore e far raffreddare il prodotto. Fareriferimento a Arresto dell'unità alla pagina 131

2. Assicurarsi che il prodotto sia in piano e in un'areacon un buon flusso d'aria.3. Rimuovere il tappo del serbatoio del carburante.4. Riempire con cautela il serbatoio del carburante a 25mm/1 in. sotto la parte superiore del serbatoio delcarburante (A).

5. Rimuovere dal prodotto eventuali fuoriuscite dicarburante.

ATTENZIONE: La fuoriuscita di carburante rappresenta un rischio diincendio e può danneggiare l'ambiente.1421 - 004 - 09.07.2020 129Riempimento del prodotto con acqua Prima dell'uso, è necessario riempire il prodotto conacqua per evitare di danneggiarlo.1. Rimuovere il tappo (A) dalla camera della pompa. A B 2. Riempire con acqua fino alla superficie inferioredell'uscita di scarico (B).3. Montare e serrare il tappo della camera della pompa. Avviamento del prodotto ATTENZIONE: Non utilizzare il prodotto a secco. Riempire il prodotto conacqua prima del funzionamento per evitaredi danneggiare la guarnizione della pompa.Fare riferimento a Riempimento del prodottocon acqua alla pagina 130

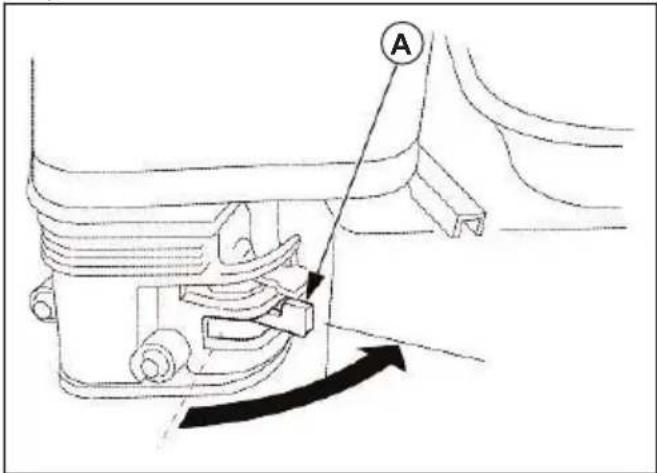

1. Portare la leva della valvola del carburante (A) inposizione ON.

2. Portare la leva del comando dell'aria nella posizionecorretta.a) Se il motore è freddo, chiudere il comandodell'aria (B).

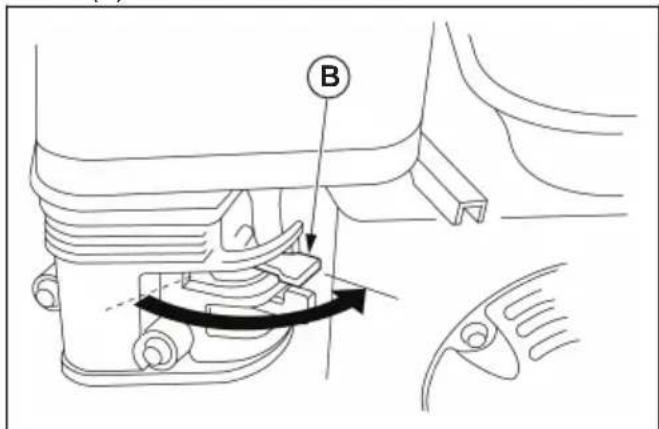

b) Se il motore è caldo, aprire il comando dell'aria (B).

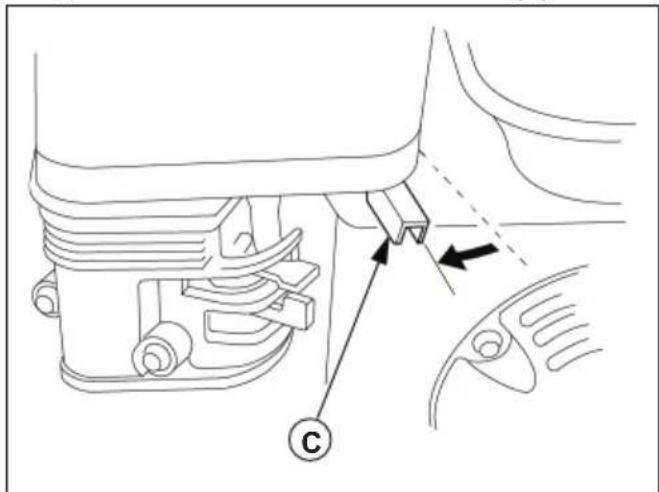

3. Applicare circa 1/3 della valvola a farfalla (C).

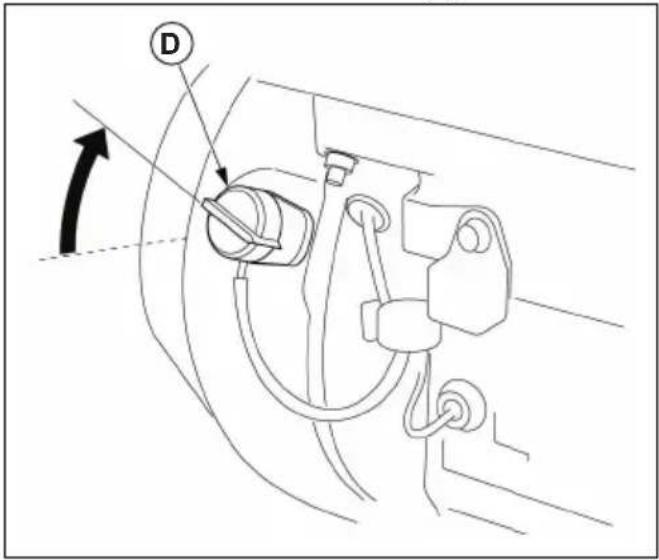

1421 - 004 - 09.07.20204. Posizionare l'interruttore ON/OFF (D) su ON.

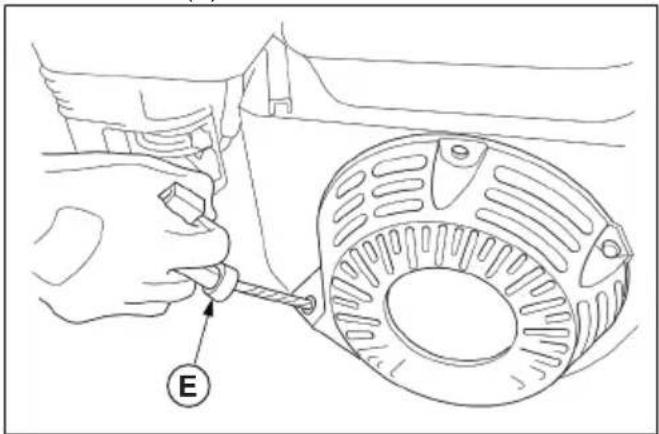

5. Tirare lentamente l'impugnatura della fune di

avviamento (E) finché non si avverte una resistenza.

6. Tirare l'impugnatura della fune di avviamento

rapidamente e con forza fino a quando non si avvia il motore.

7. Riportare lentamente l'impugnatura della fune di

avviamento nella posizione iniziale per evitare di danneggiare il prodotto.

8. Se il motore è freddo, aprire gradualmente il

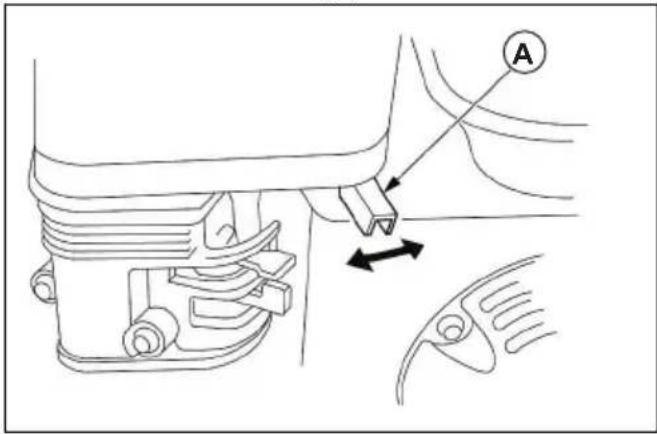

comando dell'aria quando il motore si riscalda. Impostazione del regime motore e della portata della pompa

1. Spostare la leva dell'acceleratore completamente a

sinistra per aumentare il regime motore.

2. Controllare la portata della pompa.

3. Se necessario, regolare la portata della pompa con

la leva dell'acceleratore (A).

Nota: La portata della pompa è correlata al regime motore e viene regolata con la leva dell'acceleratore. a) Spostare la leva dell'acceleratore verso sinistra per aumentare la portata della pompa. b) Spostare la leva dell'acceleratore verso destra per diminuire la portata della pompa. Arresto dell'unità AVVERTENZA: In caso di emergenza, portare immediatamente l'interruttore ON/OFF su OFF per arrestare il motore.

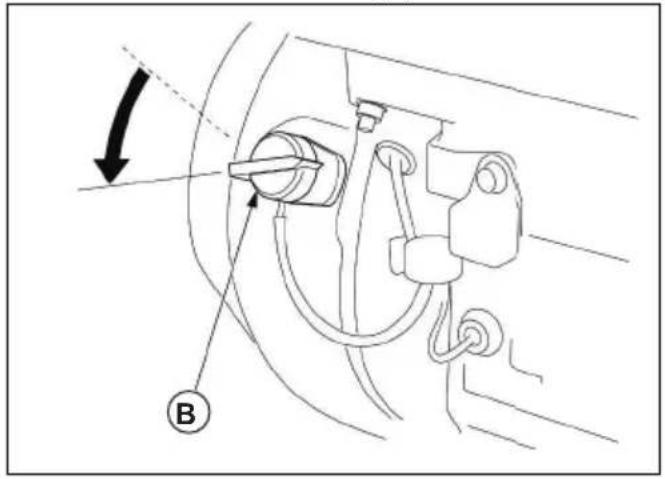

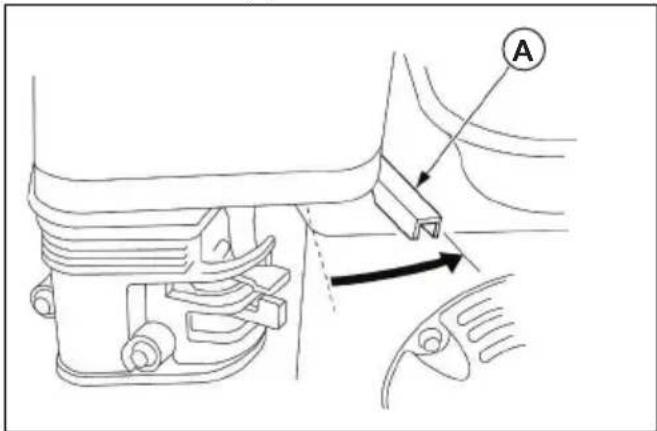

1. Diminuire il regime del motore agendo sulla leva

dell'acceleratore (A).

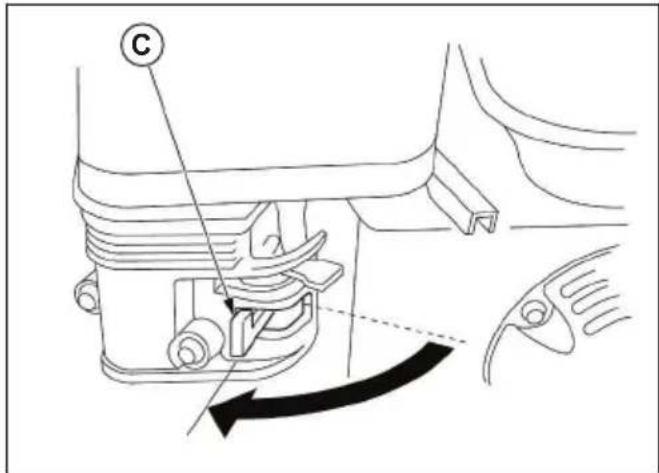

3. Portare la leva della valvola del carburante (C) su

4. Dopo l'arresto del prodotto, pulirlo. Fare riferimento a

Pulizia del prodotto alla pagina 134

Manutenzione Introduzione AVVERTENZA: Leggere attentamente il capitolo sulla sicurezza prima di eseguire la manutenzione del prodotto. Programma di manutenzione

• Pulire a intervalli più regolari se il prodotto viene utilizzato in presenza di molta polvere. ** La manutenzione è necessaria solo se si verificano problemi di funzionamento. Rivolgersi a un centro assistenza autorizzato. Manutenzione Manuten- zione giornalie- ra prima del fun- ziona- mento Intervallo di manutenzione in ore Ogni 20 ore o ogni me-

Ogni 50 ore o ogni 3 mesi Ogni 100 ore o ogni 6 mesi Ogni 300 ore o 1 volta l'an-

Effettuare un controllo del livello dell'olio motore. X Cambiare l'olio motore. X X Eseguire il controllo del filtro dell'aria. X Pulire il filtro dell'aria. X* Eseguire un controllo della candela. X Sostituire la candela. X Pulire la retina parascintille (se applicabile). X Pulire la coppa dei sedimenti. X Controllare e regolare il regime del motore. X** Controllare e regolare il gioco della valvola. X** Pulire la camera di combustione. Dopo ogni 500 ore o 2 anni. Pulire il serbatoio e il filtro del carburante. X** Effettuare un controllo del tubo del carburante. Dopo ogni 500 ore o 2 anni. 132 1421 - 004 - 09.07.2020Manutenzione Manuten- zione giornalie- ra prima del fun- ziona- mento Intervallo di manutenzione in ore Ogni 20 ore o ogni me-

Ogni 50 ore o ogni 3 mesi Ogni 100 ore o ogni 6 mesi Ogni 300 ore o 1 volta l'an-

Controllare la girante e il relativo gioco. X** Controllare la valvola di ingresso della pompa. X** Per controllare il livello dell'olio motore ATTENZIONE: Non utilizzare il prodotto con un livello dell'olio motore basso. Si possono causare danni al motore. ATTENZIONE: Utilizzare olio motore detergente per motori a 4 tempi con la gamma di viscosità indicata in figura.

1. Arrestare completamente il prodotto e assicurarsi

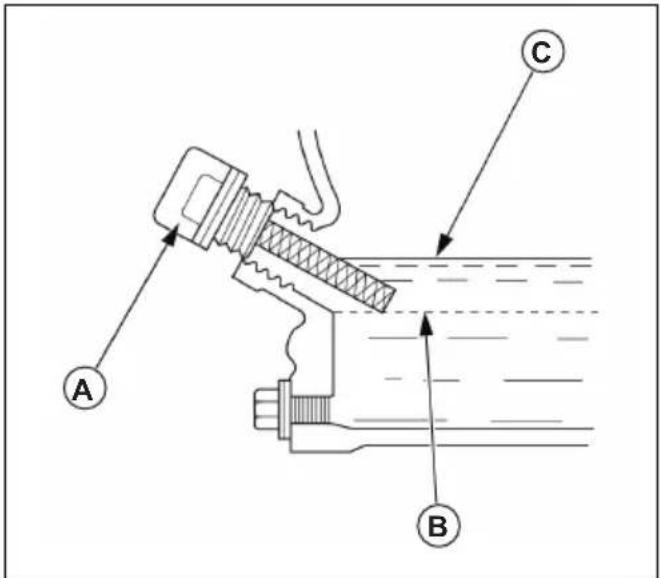

2. Rimuovere il tappo del serbatoio dell'olio e l'asta di

3. Pulire l'olio dall'asta di livello.

4. Reinserire completamente l'asta di livello nel

serbatoio dell'olio.

5. Rimuovere l'asta di livello.

6. Controllare il livello dell'olio motore sull'asta di livello.

7. Se il livello dell'olio motore è basso (B), rabboccare

l'olio motore fino al bordo del foro (C) del serbatoio dell'olio.

8. Effettuare di nuovo un controllo del livello dell'olio

9. Montare il tappo del serbatoio dell'olio e l'asta di

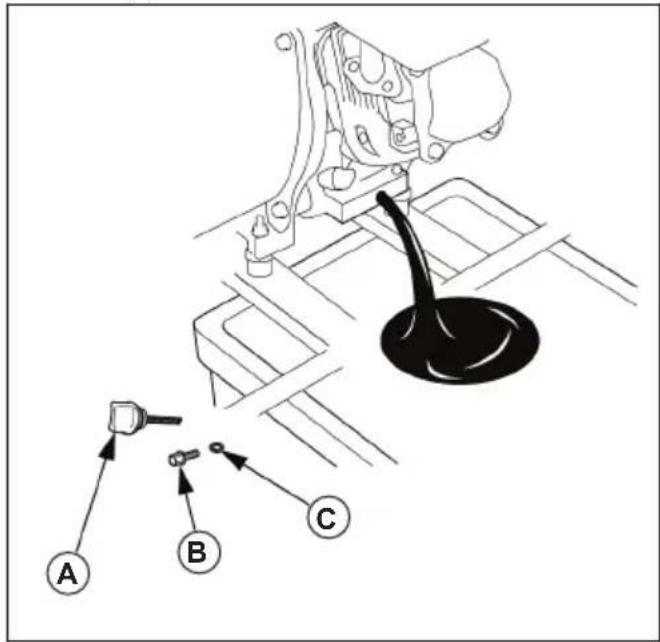

livello. Cambio dell'olio motore Nota: Scaricare l'olio motore quando il motore è caldo. L'olio motore caldo è più veloce da scaricare. AVVERTENZA: L'olio motore diventa molto caldo e può causare ustioni. Lasciare che il motore si raffreddi prima di scaricare l'olio motore.

1. Collocare un contenitore del carburante idoneo sotto

il foro di scarico del motore. 1421 - 004 - 09.07.2020 1332. Rimuovere il tappo del serbatoio dell'olio e l'asta di livello (A).

3. Rimuovere il tappo di scarico (B) e la rondella di

tenuta (C). Gettare la rondella di tenuta.

4. Far scaricare completamente l'olio motore nel

contenitore del carburante.

5. Montare una nuova rondella di tenuta e un tappo di

6. Rabboccare l'olio motore. Fare riferimento a

Per controllare il livello dell'olio motore alla pagina 133

7. Montare il tappo del serbatoio dell'olio e l'asta di

8. Riciclare l'olio motore usato in un centro di

smaltimento autorizzato. Controllo del filtro dell'aria ATTENZIONE: Sostituire il filtro dell'aria se non può essere completamente pulito o se è danneggiato. Non utilizzare il prodotto se il filtro dell'aria è danneggiato. Un filtro dell'aria rotto può danneggiare il motore.

1. Rimuovere il dado a stella (A), il coperchio del filtro

dell'aria (B), il dado ad alette (C) e il filtro dell'aria (D).

2. Controllare l'eventuale presenza di sporcizia e danni

al filtro dell'aria.

3. Se necessario, pulire il filtro dell'aria. Eseguire le

operazioni specificate di seguito. a) Pulire il filtro dell'aria con acqua calda e sapone. b) Lasciar asciugare il filtro dell'aria. c) Inserire il filtro dell'aria nell'olio motore. Massaggiare il filtro dell'aria per assicurarsi che l'olio venga distribuito in modo uniforme. d) Comprimere il filtro dell'aria per rimuovere l'olio indesiderato.

4. Pulire l'area intorno al filtro e al coperchio del filtro

dell'aria. Assicurarsi che non entrino particelle indesiderate nel condotto dell'aria collegato al carburatore.

5. Montare il filtro dell'aria, il dado ad alette, il coperchio

del filtro dell'aria e il dado a stella. Pulizia del prodotto AVVERTENZA: Attendere che il motore si raffreddi prima di pulire il prodotto.

1. Pulire manualmente i componenti del prodotto.

ATTENZIONE: Non far penetrare acqua nel filtro dell'aria, nel coperchio del filtro dell'aria, nella marmitta o nei comandi. Ciò può causare danni al prodotto.

2. Utilizzare un panno per asciugare la superficie del

1421 - 004 - 09.07.20203. Riempire la camera della pompa con acqua. Fare riferimento a Riempimento del prodotto con acqua alla pagina 130

Ricerca guasti Il motore non si avvia Causa Soluzione La leva della valvola del carburante è in posizione OFF. Portare la leva della valvola del carburante su ON. Il comando dell'aria è aperto. Chiudere il comando dell'aria. L'interruttore ON/OFF è in posizione OFF. Portare l'interruttore ON/OFF su ON. Non è presente carburante nel serbatoio. Rifornimento carburante. Il carburante presente nel serbatoio è insufficiente. Svuotare il serbatoio del carburante e il carburatore. Fa- re riferimento a Svuotamento del serbatoio del carburan- te e del carburatore alla pagina 137 . Riempire con carbu- rante pulito. Non è stato aggiunto alcuno stabilizzatore o il serbatoio del carburante non è stato scaricato prima dell'immagaz- zinamento. La candela è danneggiata. Eseguire un controllo della distanza tra gli elettrodi o so- stituire la candela. La candela è bagnata di carburante. Rimuovere la candela e lasciarla asciugare. Installare la candela. ATTENZIONE: Se il problema persiste, rivolgersi a un centro di assistenza autorizzato. La potenza erogata dal motore è ridotta Causa Soluzione Il filtro dell'aria è ostruito. Pulire o sostituire il filtro dell'aria. Il serbatoio del carburante contiene benzina di scarsa qualità. Svuotare il serbatoio del carburante e il carburatore. Fa- re riferimento a Svuotamento del serbatoio del carburan- te e del carburatore alla pagina 137 . Riempire con benzi- na pulita. Non è stato aggiunto alcuno stabilizzatore o il serbatoio del carburante non è stato scaricato prima dell'immagaz- zinamento. Il regime del motore è regolato sul basso. Aumentare il regime del motore ATTENZIONE: Se il problema persiste, rivolgersi a un centro di assistenza autorizzato. 1421 - 004 - 09.07.2020 135Non è presente alcuna portata della pompa o la portata della pompa è diminuita Causa Soluzione La posizione del prodotto non è corretta. Fare riferimento a Installazione alla pagina 128

Nella camera della pompa non è presente acqua. Fare riferimento a Riempimento del prodotto con acqua alla pagina 130

Il tubo di aspirazione è danneggiato. Sostituire il tubo di aspirazione. Il filtro a rete si trova sopra la superficie dell'acqua. Immergere il filtro a rete completamente nell'acqua. È presente una perdita d'aria sul raccordo del tubo. Sostituire la rondella di tenuta se è danneggiata. Serrare il raccordo del tubo e la fascetta stringitubo. Il filtro a rete è ostruito. Pulire il filtro a rete. Il filtro a rete è danneggiato. Sostituire il filtro a rete. La differenza di livello dei tubi è troppo alta. Cambiare la posizione del prodotto e/o dei tubi. I tubi sono danneggiati o troppo lunghi. I tubi hanno un diametro non corretto. Selezionare il tubo corretto per il funzionamento. Fare ri- ferimento a Scelta dei tubi corretti per il funzionamento alla pagina 127

La potenza erogata dal motore è ridotta. Fare riferimento a La potenza erogata dal motore è ridot- ta alla pagina 135

Trasporto e rimessaggio Trasporto

• Lasciare raffreddare il prodotto per almeno 15 minuti prima del trasporto.

• Durante il trasporto, mantenere il prodotto su una superficie piana per evitare perdite di carburante.

• Accertarsi che la leva della valvola del carburante sia su OFF. Preparazione del prodotto per l'immagazzinamento a breve termine Le istruzioni riportate di seguito si applicano per un periodo di immagazzinamento di 30-90 giorni.

• Arrestare il completamente prodotto. Fare riferimento a Arresto dell'unità alla pagina 131

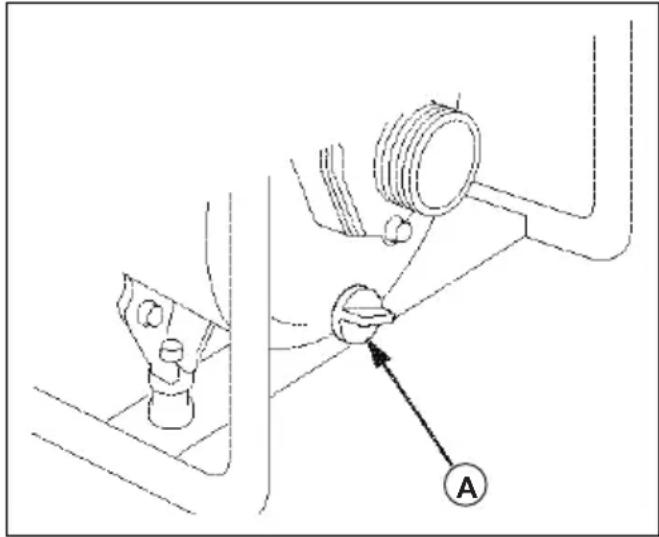

• Scaricare la camera della pompa. a) Rimuovere il tappo di scarico (A).

b) Sciacquare la camera della pompa con acqua pulita. c) Lasciare scaricare l'acqua dalla camera della pompa. d) Montare il tappo di scarico.

• Pulire il prodotto. Fare riferimento a Pulizia del prodotto alla pagina 134

• Lubrificare i comandi con un lubrificante spray al silicone. 136 1421 - 004 - 09.07.2020• Verificare la presenza di eventuale corrosione delprodotto. Rivolgersi al centro di assistenza senecessario.• Aggiungere lo stabilizzatore del carburante alrelativo serbatoio per evitare il deterioramento. Fareriferimento a Aggiunta di stabilizzatore delcarburante alla pagina 137

• Applicare un parapolvere sul prodotto perproteggerlo.• Posizionare il prodotto in un luogo con un buonflusso d'aria e lontano da fiamme e scintille.• Se possibile, non collocare il prodotto in un luogocon umidità elevata. Aggiunta di stabilizzatore del carburante Per mantenere il carburante in buone condizioni per unperiodo di 3 mesi, è necessario aggiungere unostabilizzatore.1. Introdurre lo stabilizzatore in un apposito contenitorecon carburante pulito.2. Rifornire il carburante pulito con stabilizzatore nelserbatoio del prodotto. Fare riferimento a Per ilrifornimento del carburante alla pagina 129

3. Riempire la camera della pompa con acqua. Fareriferimento a Riempimento del prodotto con acquaalla pagina 130

4. Avviare il motore e lasciarlo girare per 10 minuti. Inquesto modo si garantisce che il carburante con lostabilizzatore abbia sostituito il carburante senzastabilizzatore.5. Arrestare il motore e portare la leva della valvola delcarburante su OFF. Fare riferimento a Arrestodell'unità alla pagina 131

6. Scaricare l'acqua dalla camera della pompa.

Preparazione del prodotto per l'immagazzinamento a lungo termine Le istruzioni riportate di seguito si applicano a unperiodo di immagazzinamento superiore a 90 giorni.1. Eseguire le operazioni descritte in Preparazione delprodotto per l'immagazzinamento a breve terminealla pagina 136

2. Cambiare l'olio motore. Fare riferimento a Cambiodell'olio motore alla pagina 133

3. Applicare olio al cilindro. Fare riferimento a Applicazione dell'olio al cilindro alla pagina 137

4. Svuotare il serbatoio del carburante e il carburatore.Fare riferimento a Svuotamento del serbatoio delcarburante e del carburatore alla pagina 137

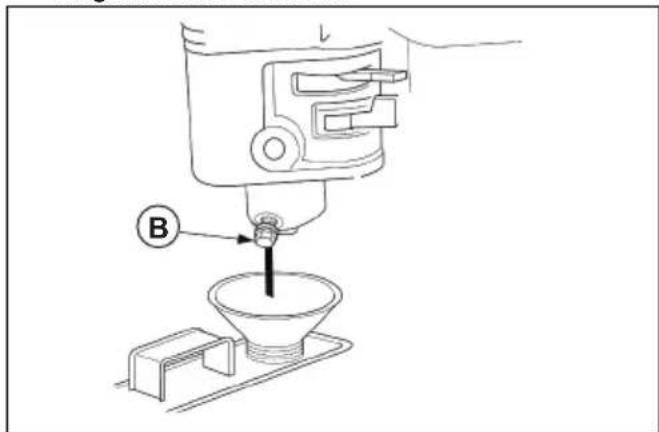

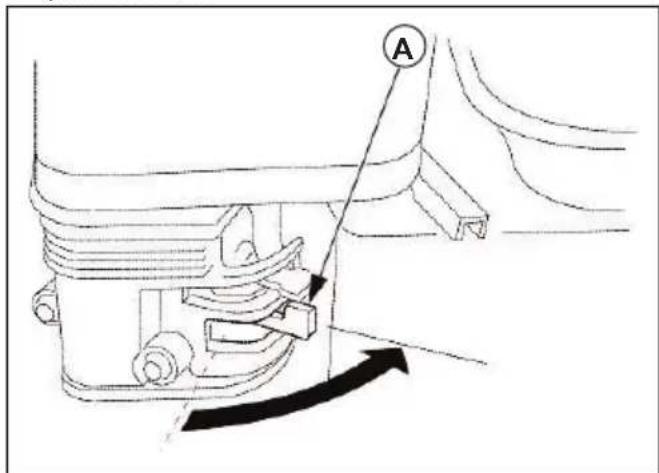

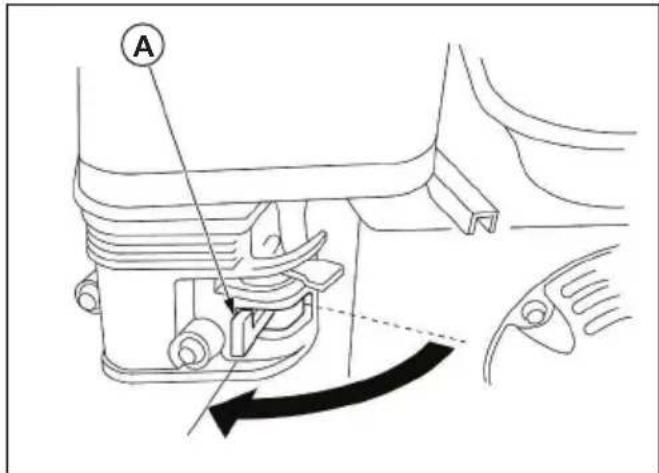

Svuotamento del serbatoio del carburante e del carburatore 1. Posizionare un contenitore idoneo sotto ilcarburatore. Utilizzare un imbuto per evitare perditedi carburante.2. Portare la leva della valvola del carburante (A) su OFF.

3. Ruotare il bullone di drenaggio (B) del carburatore di1-2 giri in senso antiorario.

4. Scaricare il carburante dal carburatore.5. Serrare il tappo di scarico del carburatore.6. Rimuovere la coppa dei sedimenti.7. Portare la leva della valvola del carburante (A) inposizione ON.

8. Scaricare il carburante dal serbatoio.

Applicazione dell'olio al cilindro

1. Rimuovere la candela.2. Introdurre circa 5 cl di olio motore pulito nel cilindro.1421 - 004 - 09.07.2020

1373. Tirare l'impugnatura della fune di avviamento circa 5 volte per applicare l'olio in modo uniforme nel cilindro.

4. Installare la candela.

5. Tirare lentamente l'impugnatura della fune di

avviamento. Tirare finché non si avverte resistenza e la tacca sulla puleggia non si allinea al foro sulla parte superiore del coperchio (A) del motorino di avviamento.

6. Riportare lentamente l'impugnatura della fune di

avviamento nella posizione iniziale. Dati tecnici Dati tecnici Husqvarna W50P Husqvarna W80P Dimensione ingresso/uscita, mm 50 80 Differenza di livello totale, m 28 28 Differenza di livello per il tubo di aspi- razione, m

Modello del motore 168FB 168FB Capacità di scarico massima, m/h 32 54 Capacità serbatoio carburante, L 3,6 3,6 Peso netto/peso lordo, kg 25/27 28/30 Capacità del serbatoio dell'olio, L 0,6 0,6 Tipo Benzina Benzina Livello di potenza acustica misurato,

dB (A) 108 dB (A) 108 dB(A) Livello di potenza acustica garantito,

dB (A) 108 dB (A) 108 dB (A) 138 1421 - 004 - 09.07.2020Dichiarazione di conformità CE Dichiarazione di conformità CE Per le seguenti macchine

• Nome del prodotto: Pompa da giardino

• N. modello: W50P, W80P

• Funzione: Gruppi pompa

• N. di serie: 1708000024, 1708000010 e successivi con la presente si conferma di rispondere a tutte le disposizioni pertinenti della

• Direttiva macchine (2006/42/CE).

• Direttiva RoHS (restrizione delle sostanze pericolose) (2011/65/UE)

• Direttiva sulla compatibilità elettromagnetica (2014/30/UE)

• Direttiva sulle emissioni di rumore da parte delle attrezzature per l'uso all'aperto (2000/14/CE + 2005/88/CE)

• Procedura di valutazione della conformità (2000/14/ CE), modificata da 2005/88/CE- Allegato VI e la conformità alle seguenti norme armonizzate

• EN 809:1998+A1; EN 809:1998+A1/AC, EN 61000-6-1:2007; EN 55012:2007+A1 Weima, organo competente per le macchine (notificato al punto 0197), Weima lab., ha effettuato la certificazione del rumore. Per informazioni sulle emissioni acustiche, fare riferimento a Dati tecnici alla pagina 138

Huskvarna, 10/06/2020 Claes Losdal, Responsabile sviluppo/Prodotti per il giardino (rappresentante autorizzato per Husqvarna AB e responsabile della documentazione tecnica). 1421 - 004 - 09.07.2020
