ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BD 4335 C Ep Kärcher

Chairman of the Board of Management Director Regulatory Affairs & Certification 75FI- 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Πριν την πρώτη χρήση της συσκευής, δια- βάστε και λάβετε υπόψη τις παρούσες Οδηγίες Χρήσης και το συνοδευτικό έντυπο υποδειξεων ασφαλείας για συσκευές καθα- ρισμού με βούρτσες και συσκευές με εκτο- ξευτήρες, αρ. 5.956-251.0 και ενεργήστε

Η συσκευή επιτρέπεται να λειτουργεί μόνο όταν είναι κλειστά όλα τα καπάκια και το καπό. Η συσκευή επιτρέπεται να λειτουργεί μόνο σε επιφάνειες που δεν υπερβαίνουν τη μέ- γιστη επιτρεπόμενη κλίση, βλ. παράγραφο "Τεχνικά χαρακτηριστικά". 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην χρησιμοποιείτε τη συσκευή σε επιφά- νειες με κλίση. Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέ- πεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους. Όταν απελευθερωθεί ο διακόπτης ασφαλεί- ας, οι βούρτσες απενεργοποιούνται.

Για άμεσα επαπειλούμενο κίνδυνο, ο οποί- ος μπορεί να οδηγήσει σε σοβαρό τραυμα-

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυ- ματισμό ή θάνατο.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. Αυτό το λειαντικό μηχάνημα χρησιμοποιεί- ται για τον υγρό καθαρισμό επιπέδων δα-

– Με τη ρύθμιση της ποσότητας νερού και απορρυπαντικού, η συσκευή μπορεί να προσαρμοστεί εύκολα στην εκάστοτε εργασία καθαρισμού. Η δοσολόγηση απορρυπαντικού προσαρ- μόζεται κατά την προσθήκη στο δοχείο. – Η συσκευή διαθέτει μία δεξαμενή καθα- ρού νερού και μία δεξαμενή ακάθαρτου νερού (των 35 λίτρων έκαστη). Με αυτό τον τρόπο καθίσταται δυνατός ο αποτε- λεσματικός καθαρισμός και αυξάνεται η διάρκεια χρήσης. – Το πλάτος εργασίας των 430 mm επι- τρέπει μια αποτελεσματική και μακράς διαρκείας χρήση. – Η κίνηση επιτυγχάνεται με ώθηση με το χέρι και υποστηρίζεται από την περι- στροφή των βουρτσών. – Η σύνδεση με το δίκτυο παροχής ρεύ- ματος επιτρέπει μια υψηλή απόδοση χωρίς περιορισμό στη διάρκεια χρήσης.

Ανάλογα με την εκάστοτε εργασία καθαρι- σμού, η συσκευή μπορεί να εξοπλιστεί με διάφορα εξαρτήματα. Ζητήστε τον κατάλογό μας ή επισκεφτείτε μας στο διαδίκτυο στη διεύθυνση www.karcher.com. Χρησιμοποιείτε αυτή τη συσκευή αποκλει- στικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού. – Η συσκευή αυτή προορίζεται για επαγ- γελματική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, κα- ταστήματα, γραφεία και εταιρείες ενοικι-

– Το μηχάνημα επιτρέπεται να χρησιμο- ποιείται μόνον για τον καθαρισμό λείων δαπέδων μη ευαίσθητων στην υγρασία ή στο γυάλισμα. – Η συσκευή έχει κατασκευαστεί για τον καθαρισμό δαπέδων εσωτερικών χώ- ρων ή αντίστοιχα υποστεγασμένων επι-

– Η συσκευή δεν είναι κατάλληλη για τον καθαρισμό παγωμένων δαπέδων (π.χ.

– Η συσκευή επιτρέπεται να εξοπλίζεται μόνον με γνήσια εξαρτήματα και ανταλ-

– Η συσκευή δεν είναι κατάλληλη για χρή- ση σε χώρους, όπου υφίσταται κίνδυ- νος έκρηξης. – Η συσκευή δεν ενδείκνυται για την αναρρόφηση εύφλεκτων αερίων, συ- μπυκνωμένων οξέων ή διαλυτικών. Σε αυτά ανήκουν η βενζίνη, τα διαλυτικά χρώματος ή το πετρέλαιο θέρμανσης, τα οποία μπορούν να δημιουργήσουν εκρηκτικά μείγματα, εάν αναμειχθούν με τον αέρα αναρρόφησης. Επιπλέον, η ακετόνη, τα συμπυκνωμένα οξέα και τα διαλυτικά, καθώς προκαλούν διάβρω- ση των υλικών που χρησιμοποιούνται στη συσκευή. – Η συσκευή έχει εγκριθεί για λειτουργία σε επιφάνειες με τη μέγιστη ανωφέρεια, που αναγράφεται στην ενότητα "Τεχνι- κά χαρακτηριστικά". Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συστατικά μπορείτε να βρείτε στην ιστοσε-

www.kaercher.de/REACH Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπρο- σωπεία μας. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευής, εντός της προθεσμί- ας που ορίζεται στην εγγύηση. Σε περίπτω- ση που επιθυμείτε να κάνετε χρήση της εγ- γύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Πίνακας περιεχομένων Υποδείξεις ασφαλείας . . . . . . . EL 1 Λειτουργία . . . . . . . . . . . . . . . . EL 1 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 1 Προστασία περιβάλλοντος. . . . EL 1 Εγγύηση . . . . . . . . . . . . . . . . . EL 1 Στοιχεία χειρισμού και λειτουργί- ας. . . . . . . . . . . . . . . . . . . . . . . EL 2 Πριν τη θέση σε λειτουργία . . . EL 3 Λειτουργία . . . . . . . . . . . . . . . . EL 3 Στάση και θέση εκτός λειτουργί- ας. . . . . . . . . . . . . . . . . . . . . . . EL 4 Μεταφορά . . . . . . . . . . . . . . . . EL 4 Αποθήκευση . . . . . . . . . . . . . . EL 4 Φροντίδα και συντήρηση . . . . . EL 4 Αντιπαγετική προστασία . . . . . EL 5 Βλάβες. . . . . . . . . . . . . . . . . . . EL 6 Εξαρτήματα . . . . . . . . . . . . . . . EL 7 Τεχνικά χαρακτηριστικά. . . . . . EL 7 Ανταλλακτικά . . . . . . . . . . . . . . EL 7 Δήλωση Συμμόρφωσης των ΕEEL 7 Υποδείξεις ασφαλείας Μηχανισμοί ασφάλειας Διακόπτης ασφαλείας Διαβάθμιση κινδύνων

Χρήση σύμφωνα με τους κανονισμούς Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανα- κύκλωση. Για το λόγο αυτό, απο- σύρετε τις παλιές συσκευές σε κατάλληλα συστήματα συλλο-

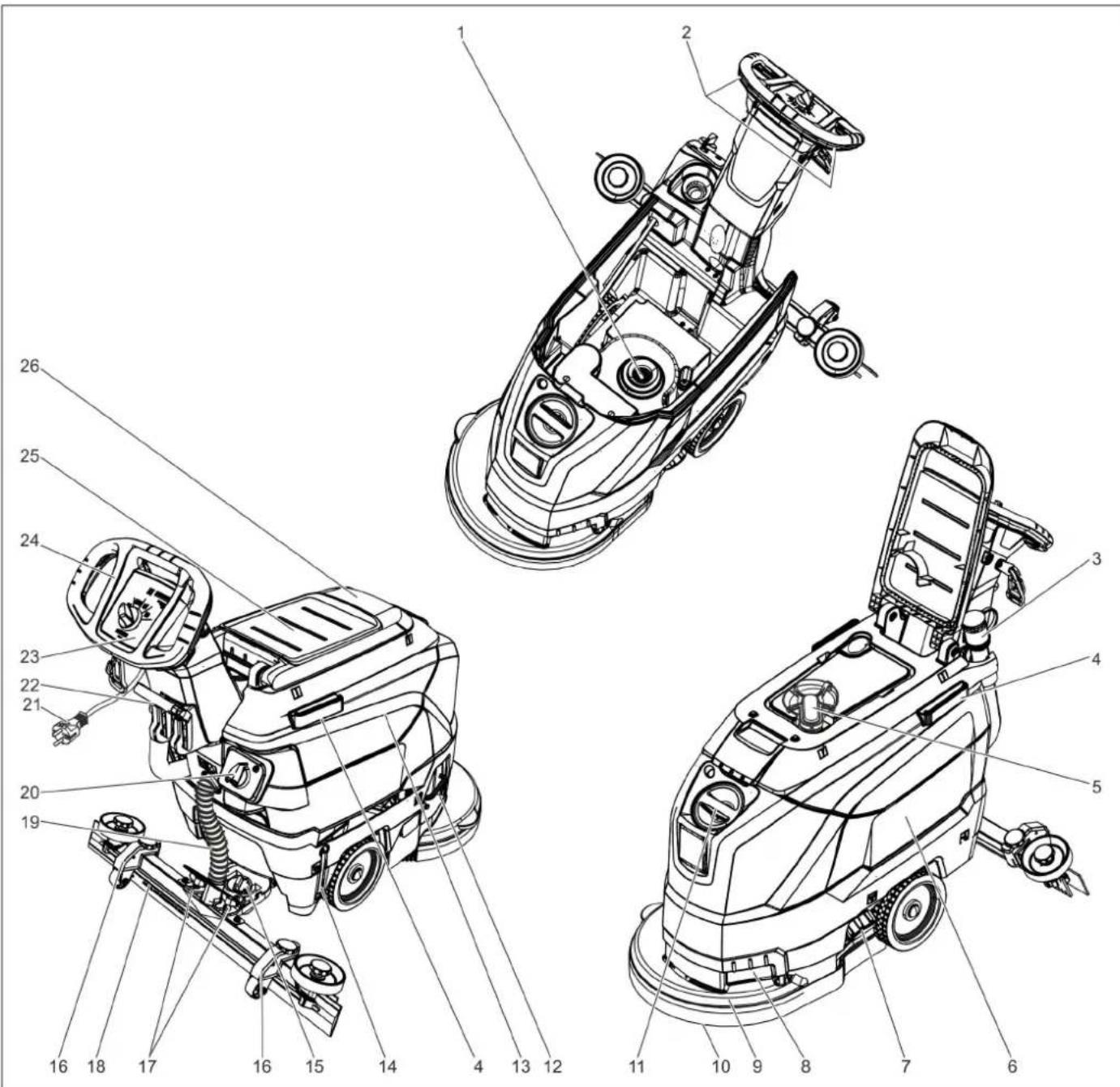

76 EL- 2 1 Φίλτρο χνουδιών 2 Διακόπτης ασφαλείας 3 Ελαστικός σωλήνας απορροής βρώμι- κου νερού με δοσομετρητή 4 Ράγα συγκράτησης για Homebase 5 Φλοτέρ 6 Δοχείο καθαρού νερού 7 Σφράγισμα δοχείου καθαρού νερού 8 Κοίλωμα χειρολαβής 9 Κεφαλή καθαρισμού 10 Δισκοειδής βούρτσα 11 Άνοιγμα πλήρωσης του δοχείου καθα-

12 Λαβή αλλαγής βουρτσών 13 Δοχείο βρώμικου νερού 14 Ένδειξη πλήρωσης καθαρού νερού 15 Περιστρεφόμενη λαβή κλίσης της ρά- βδου αναρρόφησης 16 Ρύθμιση ύψους ράβδου αναρρόφησης

17 Περικόχλια για την στερέωση της ρά- βδου αναρρόφησης 18 Ράβδος αναρρόφησης * 19 Εύκαμπτος σωλήνας αναρρόφησης 20 Πλήκτρο ρύθμισης ποσότητας νερού 21 Καλώδιο ρεύματος με φις 22 Μοχλός κατεβάσματος της ράβδου αναρρόφησης 23 Κονσόλα χειρισμού 24 Λαβή μεταφοράς 25 Επιφάνεια απόθεσης για σετ καθαρι- σμού "Homebase Box" 26 Κάλυμμα δοχείου βρώμικου νερού

• δεν παραδίδεται μαζί με το μηχάνημα – Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα. – Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα. Στοιχεία χειρισμού και λειτουργίας Αναγνωριστικό χρώματος 77EL- 3 1 OFF Η συσκευή είναι απενεργοποιημένη. 2 Κανονική λειτουργία Υγρός καθαρισμός δαπέδου και αναρ- ρόφηση βρώμικου νερού. 3 Εντατική λειτουργία Υγρός καθαρισμός δαπέδου και παρα- μονή απορρυπαντικού για να δράσει. 4 Λειτουργία αναρρόφησης Αναρρόφηση ρύπων. 5 Διακόπτης επιλογής προγράμματος 6 Ενδεικτική λυχνία τροφοδοσίας τάσης Ανάβει όταν το φις είναι στην πρίζα και υπάρχει ηλεκτρική τάση. ** προαιρετικό Δύο άτομα πρέπει να σηκώσουν τη συ- σκευή από την παλέτα και να την απο- θέσουν στο έδαφος. Τοποθετήστε τη ράβδο αναρρόφησης στην ανάρτηση της ράβδου αναρρόφη- σης, έτσι ώστε η λαμαρίνα μόρφωσης να βρίσκεται πάνω από την ανάρτηση. Σφίξτε τα παξιμάδια. Περάστε τον εύκαμπτο σωλήνα αναρ-

Κίνδυνος τραυματισμού! Σε περίπτωση κινδύνου αφήστε το διακό- πτη ασφαλείας/μοχλό οδήγησης. Ανοίξτε το καπάκι της δεξαμενής φρέ- σκου νερού. Γεμίστε με καθαρό νερό (το πολύ 60°C) μέχρι την κάτω άκρη του στομίου πλή-

Κλείστε το καπάκι της δεξαμενής φρέ- σκου νερού. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος βλάβης. Χρησιμοποιείτε μόνο τα συνιστώμενα απορρυπαντικά. Για άλλα απορρυπαντικά, ο χρήστης φέρει την ευθύ- νη για τον αυξημένο κίνδυνο από

ασφάλειας λειτουργίας και ατυχήματος. Χρησιμοποιείτε μόνον απορρυπαντικά ελεύθερα από διαλύτες, υδροχλωρικό οξύ και υδροφθορικό οξύ. Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό.

Μην χρησιμοποιείτε απορρυπαντικά που αφρίζουν πολύ. Προτεινόμενα απορρυπαντικά: Προσθέστε απορρυπαντικό στη δεξα- μενή φρέσκου νερού.

Εάν η δεξαμενή φρέσκου νερού είναι κενή, η κεφαλή καθαρισμού συνεχίζει να λειτουρ- γεί χωρίς εισροή υγρού. Ρυθμίστε την ποσότητα νερού ανάλογα με τους ρύπους της επίστρωσης του δαπέδου στην κεφαλή ρύθμισης.

Εκτελέστε τις πρώτες προσπάθειες καθαρι- σμού με ελάχιστη ποσότητα νερού. Αυξά- νετε την ποσότητα νερού σταδιακά, μέχρι να επιτευχθεί το επιθυμητό αποτέλεσμα καθαρισμού. Για τη βελτίωση του αποτελέσματος αναρ- ρόφησης σε κεραμικές επιστρώσεις μπορεί να στραφεί η ράβδος αναρρόφησης μέχρι και 5°. Χαλαρώστε τον κοχλία πεταλούδα. Στρέψτε τη ράβδο αναρρόφησης. Σφίξτε τους κοχλίες πεταλούδας. Σε περίπτωση ανεπαρκούς αναρρόφησης μπορεί να αλλαχτεί η κλίση της ευθείας ρά- βδου αναρρόφησης. Ρυθμίστε την περιστρεφόμενη λαβή κλί- σης της ράβδου αναρρόφησης. Η ρύθμιση ύψους επηρεάζει την κάμψη των χειλών αναρρόφησης κατά την επαφή με το δάπεδο. Δοκιμάστε να προσαρμόσετε τις λαβές περιστροφής για τη ρύθμιση τού ύψους, ώσπου να επιτύχετε το καλύτερο απο- τέλεσμα αναρρόφησης. Κονσόλα χειρισμού Σύμβολα στην συσκευή Ρευματολήπτης Σημείο πρόσδεσης Πλαίσιο σφουγγαρί-

Στάθμη πλήρωσης δε- ξαμενής καθαρού νερού 25% Λαβή αλλαγής βουρ-

Μοχλός κατεβάσματος της ράβδου αναρρόφη-

Άνοιγμα εκροής δεξαμε- νής καθαρού νερού Ελαστικός σωλήνας απορροής βρώμικου νε-

Πριν τη θέση σε λειτουργία

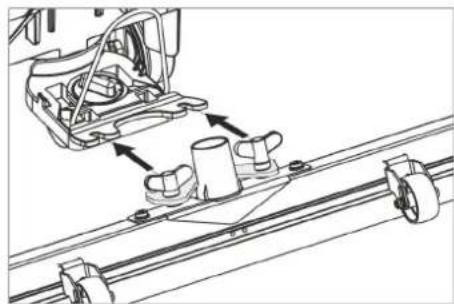

Συναρμολόγηση ράβδου αναρρόφησης

Πλήρωση με υλικά λειτουργίας Καθαρό νερό Απορρυπαντικό Χρήση Απορρυπα-

Καθαρισμός συντήρησης όλων των ανθεκτικών στο νερό δαπέδων RM 746 RM 780 Καθαρισμός συντήρησης γυαλιστερών επιφανειών (π.χ. γρανίτης) RM 755 es Καθαρισμός συντήρησης και βασικός καθαρισμός βιο- μηχανικών δαπέδων RM 69 ASF Καθαρισμός συντήρησης και βασικός καθαρισμός πλακών από λεπτούς λίθους RM 753 Καθαρισμός συντήρησης πλα- κιδίων σε χώρους υγιεινής RM 751 Καθαρισμός και απολύμαν- ση σε χώρους υγιεινής RM 732 Αφαίρεση επίστρωσης για δάπεδα ανθεκτικά στα αλκά- λια (π.χ. PVC) RM 752 Αφαίρεση επίστρωσης μου-

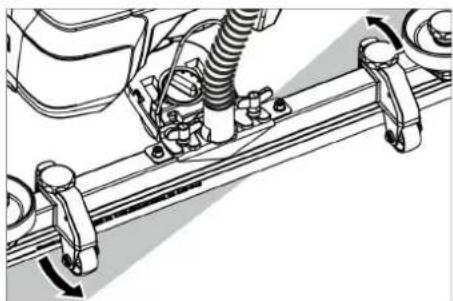

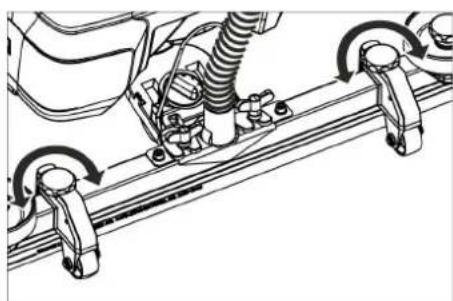

RM 754 Ρύθμιση ποσότητας νερού Ρύθμιση της ράβδου αναρρόφησης Κεκλιμένη θέση

Κίνδυνος βλάβης στην επίστρωση δαπέ- δου. Μην χρησιμοποιείτε τη συσκευή επί

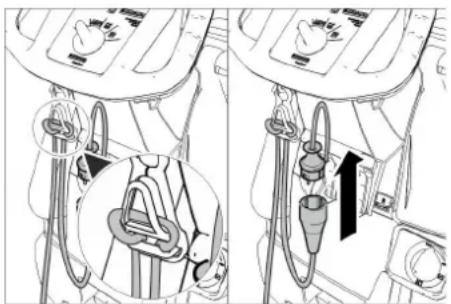

Κρεμάστε το άκρο της προέκτασης του καλωδίου στο άγκιστρο ανακούφισης

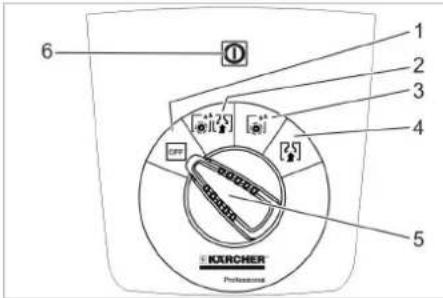

Συνδέστε το βύσμα δικτύου της συ- σκευής με το καλώδιο προέκτασης. Βάλτε το βύσμα δικτύου του καλωδίου προέκτασης στην πρίζα. Περιστρέψτε το διακόπτη επιλογής προγράμματος στο επιθυμητό πρό- γραμμα καθαρισμού. Πατήστε το διακόπτη ασφαλείας. Τραβήξτε το μοχλό και πιέστε τον προς τα κάτω. Η ράβδος αναρρόφησης κατε-

Για τον καθαρισμό δαπέδων με πλακάκια ρυθμίστε την ευθεία ράβδο αναρρόφησης έτσι, ώστε ο καθαρισμός να γίνεται σε ορθή γωνία ως προς τους αρμούς. – Για τη βελτίωση του αποτελέσματος αναρρόφησης μπορεί να ρυθμιστεί η ράβδος αναρρόφησης σε λοξή και κε- κλιμένη θέση (βλ. ”Ρύθμιση της ράβδου αναρρόφησης”). – Όταν γεμίσει η δεξαμενή βρώμικου νε- ρού, ένας πλωτήρας κλείνει το άνοιγμα αναρρόφησης και ο στρόβιλος αναρρό- φησης λειτουργεί με αυξημένο αριθμό στροφών. Σε αυτή την περίπτωση απε- νεργοποιήστε την αναρρόφηση και πη- γαίνετε να αδειάσετε τη δεξαμενή βρώ- μικου νερού. Ρυθμίστε το διακόπτη επιλογής προ- γράμματος στη θέση αναρρόφησης. Οδηγήστε το μηχάνημα λίγο προς τα εμπρός για να αναρροφηθεί η υπόλοι- πη ποσότητα νερού. Ανεβάστε τη ράβδο αναρρόφησης. Ρυθμίστε το διακόπτη επιλογής προ- γράμματος στη θέση "OFF". Αποσυνδέστε το ρευματολήπτη από

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προσέξτε τις τοπικές προδιαγραφές για την επεξεργασία των υγρών λυμάτων.

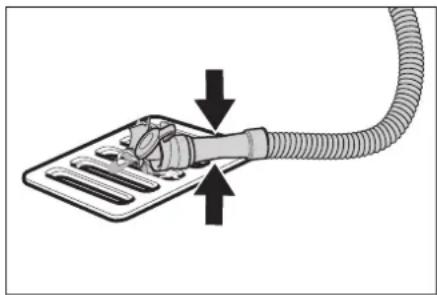

Πάρτε τον εύκαμπτο σωλήνα κένωσης από το άγκιστρο και κατεβάστε τον πάνω από κατάλληλη διάταξη συλλογής. Πιέστε ή τσακίστε τη διάταξη ρύθμισης

Ανοίξτε το καπάκι της διάταξης ρύθμι-

Αφήστε το βρώμικο νερό να εκρεύσει – με πίεση ή τσάκισμα ρυθμίζετε την πο- σότητα νερού. Ξεπλύνετε τη δεξαμενή βρώμικου νε- ρού με καθαρό νερό. Ξεβιδώστε το καπάκι της δεξαμενής φρέσκου νερού.

Κίνδυνος τραυματισμού! Η συσκευή επιτρέ- πεται να λειτουργεί μόνο σε επιφάνειες με κλίση έως τη μέγιστη τιμή (βλ. "Τεχνικά χα- ρακτηριστικά") για φόρτωση και εκφόρτω- ση. Οδηγείτε αργά.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Πιέστε τη λαβή ώθησης της συσκευής προς τα κάτω και σπρώξτε. Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Κίνδυνος τραυματισμού! Πριν από όλες τις εργασίες στη συσκευή, περιστρέψτε το δια- κόπτη επιλογής προγράμματος στη θέση "OFF" και βγάλτε το βύσμα δικτύου από την

Αδειάζετε και αποσύρετε το βρόμικο νερό και το υπόλοιπο καθαρό νερό.

Κίνδυνος βλάβης. Μην ψεκάζετε τη

σκευή με νερό και μην χρησιμοποιείτε ισχυ- ρά απορρυπαντικά. Αδειάζετε το βρώμικο νερό. Ξεπλύνετε τη δεξαμενή βρώμικου νε- ρού με καθαρό νερό. Καθαρίζετε εξωτερικά το μηχάνημα με πανί βρεγμένο σε διάλυμα ήπιου απορ- ρυπαντικού. Ελέγχετε το φίλτρο χνουδιών και αν χρειάζεται το καθαρίζετε. Καθαρίζετε τα χείλη αναρρόφησης και τα χείλη ξυσίματος, τα ελέγχετε για φθο- ρά και αν χρειάζεται τα αλλάζετε. Ελέγξτε τη βούρτσα για τυχόν φθορές και αντικαταστήστε την κατά περίπτω- ση (ανατρέξτε στις "Εργασίες συντήρη-

Ελέγχετε τις τσιμούχες μεταξύ του δο- χείου βρόμικου νερού και του καπακιού σχετικά με στεγανότητα, και, αν χρειά- ζεται, τις αλλάζετε. Καθαρίστε το φίλτρο. Απευθύνεστε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών για τον προδια- γραμμένο έλεγχο.

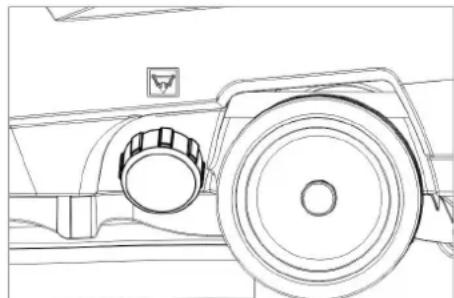

Κατέβασμα της ράβδου αναρρόφησης Στάση και θέση εκτός λειτουργίας Εκκένωση βρώμικου νερού Άδειασμα καθαρού νερού

Φροντίδα και συντήρηση Πρόγραμμα συντήρησης Μετά από κάθε λειτουργία

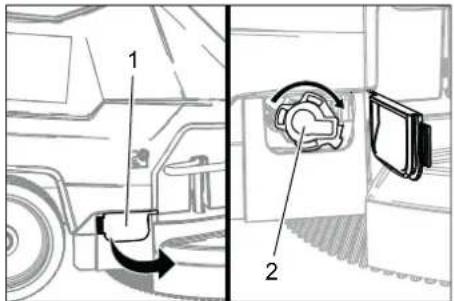

79EL- 5 1 κάλυμμα 2 Κάλυμμα Ανοίξτε το κάλυμμα. Περιστρέψτε το κάλυμμα προς τη φορά του ρολογιού και αφαιρέστε το. Αφαιρέστε τη σήτα που βρίσκεται από κάτω και καθαρίστε την. Τοποθετήστε τη σήτα. Εφαρμόστε το κάλυμμα και ασφαλίστε το, περιστρέφοντάς το προς τα αριστε-

Κλείστε το κάλυμμα. 1 Σημάδι φθοράς 2 Χείλος αναρρόφησης Τα χείλη αναρρόφησης πρέπει να αντικα- τασταθούν ή να γυρίσουν ανάποδα, όταν φθαρούν έως το σημάδι φθοράς. Αφαιρέστε την ράβδο αναρρόφησης. Ξεβιδώστε τις αστεροειδείς λαβές. Βγάλτε τα πλαστικά μέρη. Βγάζετε τα χείλη αναρρόφησης. Εισαγάγετε τα καινούρια ή αντεστραμ- μένα χείλη αναρρόφησης. Βάλτε τα πλαστικά μέρη. Βιδώστε και σφίξτε τις σταυροειδείς λα-

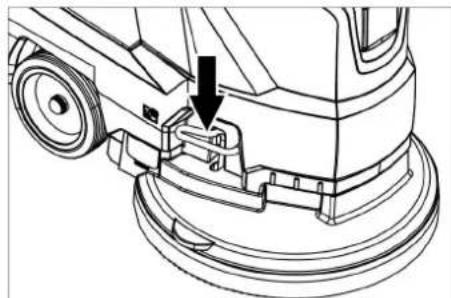

Πιέστε τη λαβή ώθησης της συσκευής προς τα κάτω, ώστε να ανασηκωθεί η κεφαλή καθαρισμού. Πιέστε το πεντάλ αλλαγής βουρτσών προς τα κάτω πέρα από την αντίσταση. Τραβήξτε τη συσκευή προς τα πίσω, ώστε να αποκτήσετε πρόσβαση στη δι- σκοειδή βούρτσα. Αποθέστε τη νέα δισκοειδή βούρτσα στο δάπεδο μπροστά στη συσκευή. Μεταφέρετε τη συσκευή με ανυψωμένη την κεφαλή καθαρισμού πάνω από το νέα δισκοειδή βούρτσα και χαμηλώστε την κεφαλή καθαρισμού. Η βούρτσα ασφαλίζεται στο μηχανισμό μετάδοσης κίνησης. Αφήστε το βρώμικο νερό να εκρεύσει. Ανασηκώστε τη δεξαμενή βρώμικου νε- ρού και μετακινήστε την στο πλάι. Για μια αξιόπιστη λειτουργία της συσκευής, μπορείτε να συνάψετε μια σύμβαση συντή- ρησης με το αρμόδιο γραφείο πωλήσεων της KÄRCHER. Σε περίπτωση κινδύνου από παγετό: Αδειάζετε το δοχείο καθαρού και ακά- θαρτου νερού. Αποθέτετε το μηχάνημα σε χώρο που προστατεύεται από τον παγετό. Εργασίες συντήρησης Καθαρισμός της σήτας Αλλαγή ή γύρισμα των χειλιών αναρρόφησης

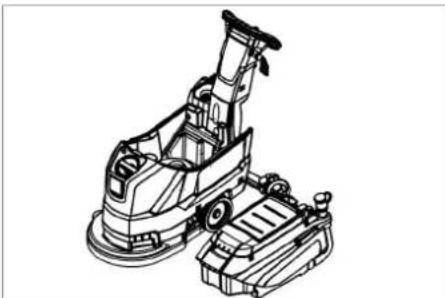

Αντικατάσταση δισκοειδούς βούρτσας Αφαίρεση της δεξαμενής βρώμικου

Σύμβαση συντήρησης Αντιπαγετική προστασία 80 EL- 6

Κίνδυνος τραυματισμού! Πριν από όλες τις εργασίες στη συσκευή, περιστρέψτε το δια- κόπτη επιλογής προγράμματος στη θέση "OFF" και βγάλτε το βύσμα δικτύου από την

Αδειάζετε και αποσύρετε το βρόμικο νερό και το υπόλοιπο καθαρό νερό.

Βλάβη Αντιμετώπιση Η συσκευή δεν ξεκινά Ρυθμίστε το διακόπτη επιλογής προγράμματος στο επιθυμητό πρόγραμμα. Πατήστε το διακόπτη ασφαλείας. Εισάγετε τον ρευματολήπτη στην πρίζα. Ανάβει η ενδεικτική λυχνία τροφοδοσίας τάσης; Ανεπαρκής ποσότητα

Ελέγξτε τη στάθμη του καθαρού νερού, συμπληρώστε εάν είναι απαραίτητο. Αυξήστε την ποσότητα νερού με το κουμπί ρύθμισης ποσότητας νερού. Καθαρίστε το φίλτρο. Ανεπαρκής αναρροφη-

Ελέγχετε τις τσιμούχες μεταξύ του δοχείου βρόμικου νερού και του καπακιού σχετικά με στεγανότητα, και, αν χρειάζεται, τις αλλάζετε. Ελέγξτε την κατάσταση των στεγανοποιήσεων μεταξύ της δεξαμενής ακάθαρτου νερού και της δεξαμενής κα- θαρού νερού και αντικαταστήσετε τις κατά περίπτωση. Η δεξαμενή βρώμικου νερού είναι γεμάτη, απενεργοποιήστε τη συσκευή και αδειάστε τη δεξαμενή βρώμικου

Καθαρίστε το φίλτρο χνουδιών. Καθαρίστε τα χείλη αναρρόφησης στη ράβδο αναρρόφησης, αντικαταστήστε τα εάν είναι απαραίτητο. Ελέγξτε, εάν είναι κλειστό το καπάκι στον εύκαμπτο σωλήνα κένωσης βρόμικου νερού. Ελέγξτε τη ρύθμιση της ράβδου αναρρόφησης. Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν εμπλοκές, καθαρίστε τον εάν είναι απαραίτητο. Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν διαρροές, αντικαταστήστε τον εάν είναι απαραίτητο. Μη ικανοποιητικό απο- τέλεσμα καθαρισμού Ελέγξτε τη βούρτσα για τυχόν φθορές και αντικαταστήστε την, εάν είναι αναγκαίο. Ο στρόβιλος αναρρόφη- σης δεν λειτουργεί κυ-

Καθαρίστε τον πλωτήρα. Η βούρτσα δεν περι-

Ελέγξτε εάν κάποιο ξένο σώμα μπλοκάρει τη βούρτσα και απομακρύνετέ το εάν υπάρχει. Αφήστε το διακόπτη ασφαλείας. Περιμένετε λίγο. Πατήστε το διακόπτη ασφαλείας. Κραδασμοί κατά τον κα-

Ίσως θα πρέπει να χρησιμοποιήσετε πιο μαλακές βούρτσες. Σε περίπτωση βλαβών, οι οποίες δεν μπορούν να αντιμετωπιστούν με τη βοήθεια αυτού του πίνακα, καλέστε την υπηρεσία τεχνικής εξυπηρέτησης πελατών. 81EL- 7 – Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής – Μία επιλογή των ανταλλακτικών που χρειάζονται συχνότερα θα βρείτε στο τέλος των οδηγιών χρήσης. – Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης. Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Δισκοειδής βούρτσα, κόκκινο (μέτριο, στάνταρ) 4.905-022.0 Για χρήση σε όλες τις συνήθεις εργασίες καθαρισμού. Δισκοειδής βούρτσα, σε φυσικό χρώμα (μαλακό) 4.905-023.0 Από φυσικές ίνες για καθαρισμό και γυάλισμα. Δισκοειδής βούρτσα, μαύρο (σκληρό) 4.905-025.0 Για επίμονους ρύπους και γενικό καθαρισμό. Μόνο για μη ευ- αίσθητες επιστρώσεις. Επενδεδυμένος δίσκος 4.762-533.0 Για καθαρισμό με δίσκο. Με ταχυσύνδεσμο και Centerlock. Επένδυση, λευκή 6.369-469.0 Για τη στίλβωση δαπέδων. Δίσκος, κόκκινος (μέτριος μαλακός) 6.369-470.0 Για τον καθαρισμό όλων των δαπέδων. Δίσκος, πράσινος (μέτριος σκληρός) 6.369-472.0 Για καθαρισμό πολύ λερωμένων δαπέδων και γενικό καθαρι-

Δίσκος, μαύρος (σκληρός) 6.369-473.0 Για επίμονους ρύπους και γενικό καθαρισμό. Δίσκος, μπεζ (από φυσική τρίχα) 6.371-081.0 Για γυάλισμα και φρεσκάρισμα σκληρών και ελαστικών επι-

Ράβδος αναρρόφησης, 850 mm, ευθεία 4.777-401.0 Ράβδος αναρρόφησης, 850 mm, κυρτή 4.777-411.0 Set Homebase Box 4.035-406.0 Πλαίσιο σφουγγαρίστρας 9.753-023.0 Τεχνικά χαρακτηριστικά

Ονομαστική τάση V 230 Συχνότητα Hz 50 Μέση ισχύς εισόδου W 1400 Ονομαστική ισχύς στροβί- λου αναρρόφησης W 550 Ονομαστική ισχύς συστή- ματος κίνησης βουρτσών W 850

Αναρροφητική ισχύς, πο- σότητα αέρα (μέγ.) l/s 20 Αναρροφητική ισχύς, υποπίεση (μέγ.) kPa (mbar) 12,0 (120) Βούρτσες καθαρισμού Ταχύτητα περιστροφής

1/min 235 Διάμετρος βουρτσών mm 430 Διαστάσεις και βάρη Θεωρητική επιφανειακή

m²/h 1800 Μέγ. κλίση χώρου εργασί-

Όγκος δοχείου καθαρού/ βρώμικου νερού l 35/35 μεγ. θερμοκρασία νερού °C 60 Θερμοκρασία περιβάλλο-

°C 5...40 Απόβαρο (βάρος μεταφο-

kg 56 Συνολικό βάρος (σε ετοι- μότητα λειτουργίας) kg 91 Μετρούμενες τιμές κατά EN 60335-2-72 Συνολική τιμή κραδα-

<1,3 Αβεβαιότητα K m/s

0,2 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 70 Αβεβαιότητα K

dB(A) 2 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 86 Ανταλλακτικά Δήλωση Συμμόρφωσης των

Προϊόν: Συσκευή καθαρισμού δαπέ-

Τύπος: 1.127-xxx 1.515-xxx Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE Εφαρμοσθέντα εναρμονισμένα πρότυ-

EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335–2–72 EN 61000–6–2: 2005 EN 62233: 2008 Εφαρμοσθέντα εθνικά πρότυπα
