MANUALE UTENTE BD 4335 C Ep Kärcher

Prima diutilizzare l'apparecchio per la prima volta,leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Indices

Normedisicurezza. .IT1

Funzione IT 1

Uso conforme a destinazione . IT 1

Protezione dell'ambiente . . . . . IT 1

Garanzia .IT 1

Elementi di lavoro e di funzione. IT 2

Prima della messa in funzione. IT 3

Funzionamento . IT 3

Arresto e spagnimento IT 4

Trasporto IT 4

Supporto . IT 4

Cura e manutenzione IT 4

Antigelo IT 5

Guasti IT 5

Accessori. IT 6

Dati tecnici. IT 6

Ricambi IT 6

Dichiarazione di conformità UE IT 6

Norme di sicurezza

Prima di usare l'apparecchio si prega di leggere attendamente e di osservare sua le presenti istruzioni per l'uso sa l'accluso opuscolo "Norme di sicurezza per pulitori a spazzola ed erogatori a spruzzo", 5.956-251.0.

Prima diMETTERe in funzione l'apparecchio, assicurarsi che il cofano e tutti i coperchi siano chiusi.

L'apparecchio deve essere fatto funzionare solo su superfici che non superano pendenze massime consentite, vedi paragrafo "Dati tecnici".

△AVVERTIMENTO

Nonutilizzare l'apparecchio su superfici in-clinate.

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere messi fuori servizio o essere utilizzati al di fuori della loro funzione.

Interruttore di sicurezza

Quando si rilascia l'interruttore di sicurezza si disattiva l'azionamento della spazzola.

Livelli di pericolo

PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

△AVERTIMENO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

△PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Funzione

La lavasciugapavimenti è impiegata per la pulizia ad umido di superfici piane.

• Attraverso la regolazione della quantità d'acqua e della quantità di detergente è possibile adattare lavoramente l'apprecchio ai rispettivi compiti di pulizia. Il dosaggio di detergente è adattabiletramite adduzione nel serbatoio.

-L'apparecchio e dotato di un serbatoio per l'acqua pulita e uno per l'acqua sporca (da 35 litri ciascuno). Con ciò si consente una pulizia effettiva in caso di lunghi tempi di utilizzato.
-La larghezza di lavoro di 430 mm permette un uso efficace e prolongato.
- L'avanzamento avviene spingendo a mano e viene supportato alla rotazione delle spazzole.
-L'alimentazione acorrente permette di ottenere un alto rendimento alla alcuna limitazione dei tempi di lavoro.

Indicazione:

L'apparecchio più essere equipaggiato con diversi accessori in funzione dei rispetti lavori di pulizia.

Richiedete il nostro catalogo o visitate il nostro sito internet alla pagina www.kaer-cher.com.

Uso conforme a destinazione

Utilizzate quello apparecchio escludamente in conformità alleindicazioni fornite da quello manuale d'uso.

• Questo appearecchio si adatta all'uso professionale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozi e uffici.
• L'apparecchio dev'essere utilizzato esclusivamente per la pulizia di pavimenti lisci resistenti all'imedità ed alla lucidatura.
  -L'apparecchio è stato concepito per la pulizia di pavimenti in ambienti interni ris- sp. di superfici coperte.
  -L'apparecchio non si adatta alla pulizia di pavimenti gelati (per es. in magazzini frigoriferi).
  -L'apparecchio dev'essere equipaggiato solo da accessori e pezzi di ricambio originali.
• L'apparecchio non si adatta all'impiego in ambienti a rischio d'esplosione.
  Non aspirare gas inflammabili, acidi allo stato puro o solventi.

Ne fanno parte la benzina, diluenti per vernici oppure gasolio, i quali insieme all'aria aspirata possono formare vapori e miscele esplosivi, maanche l'acetone, acidi allo stato puro e solventi, in quanto corrodono i materiali utilizzati nell'apparecchio.

-L'apparecchio o omologato per l'uso su superfici con pendenze massime indicate al paragrafo ,Dati tecnici.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma segnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosie e vanno percio consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziate.

Avvertenze sulle componenti contente (REACH)

Informazioni aggiornate sulle componenti contenate sono disponibili all'indirizzo:

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitoamente eventuali guastiagli accessori, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

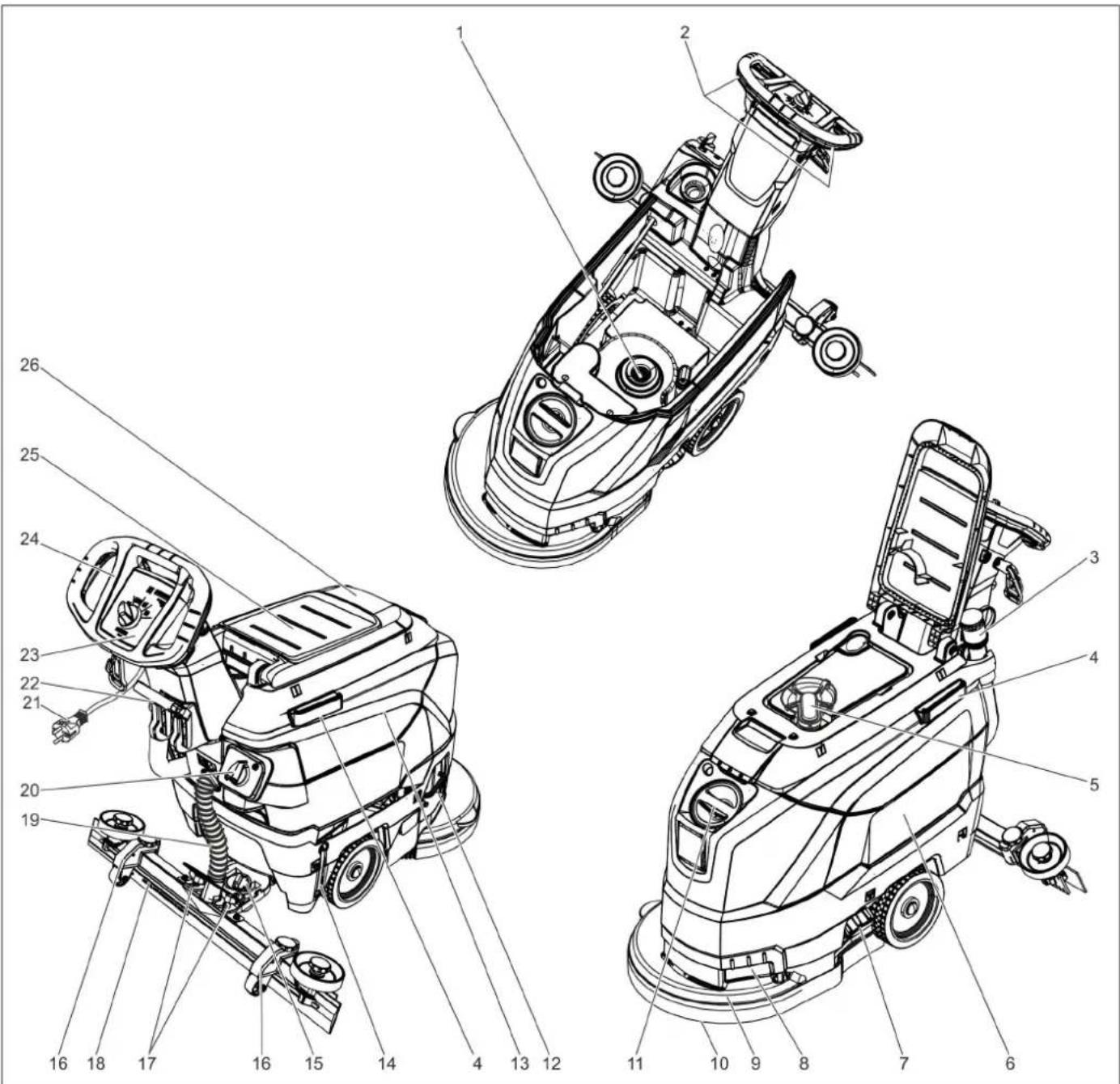

Elementi di lavoro e di funzione

1 Filtro pelucchi
2 Interruttore di sicurezza
3 Tubo flessibile di scarico dell'acqua sporca con dispositivo di dosaggio
4 Barra di supporto per Homebase
5 Galleggiante
6 Serbatoio acqua pulita
7 Chiusura serbatoio acqua pulita
8 Portamaniglia
9 Testa di pulizia
10 Spazzola a disco
11 Foro di rabbocco serbatoio acqua pulita
12 Cambio staffa spazzole
13 Serbatoio acqua sporca
14 Indicatore di livello acqua pulita
15 Manopola per l'inclinazione della barra di aspirazione
16 Regolazione altezza della barra di aspi-razione*
17 Dadi ad alette per il fissaggio della barra di aspirazione

18 Barra di aspirazione
19 Tubo flessibile di aspirazione
20 Pulsante di regolazione della quantità d'acqua
21 Cavo di alimentazione con connettore
22 Leva abbassamento barra di aspirazione
23 Quadro di lavoro
24 Archetto di spinta
25 Piano d'appoggio per il kit di pulizia „Homebase Box"
26 Coperchio serbatoio acqua sporca

• non in dotazione

Contrassegno colore

-Gli elementi di comando per il processo di pulizia sono giali.
Gli elementi di lavoro per la manutenzione ed il service sono grigio chiarto.

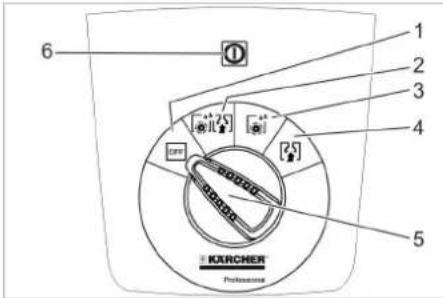

Quadro di lavoro

1 OFF

l'apparecchio è spento.

2 Modalitànormale

Pulire ad umido il pavimento ed aspirare l'acqua sporca.

3 Modalità intensiva

Pulire il pavimento ad umido e lasciare agire il detergente.

4 Modalità di aspirazione

Aspirare il liquido sporco.

5 Selettore di programma

6 Spia di controllo alimentazione di tensione

Si accende quando la spina è insertita e vi è tensione di rete.

Simboli riportati sull'apparecchio

	Spina di alimentazione
	Punto di reggiatura
	Portamocio **
1/4	Livello serbatoio acqua pulita 25%
	Cambio staffa spazzole
	Leva abbassamento barra di aspirazione
	Apertura di scarico Serbatoio acqua pulita
	Tubo di scarico dell'acqua sporca

** Opzione

Prima della messa in funzione

Operazione di scarico

Sollevare l'apparecchio con 2 persone dal pallet e appoggiarlo sul pavimento.

Montare la barra di aspirazione

Inserire la barra di aspirazione nell'aggancio per la barra di aspirazione in modo tale che la lamiera sagomata si trovi sopra l'aggancio.
Stringere i dadi a farfalla.

Inserire il tubo flessibile di aspirazione.

Funzionamento

PERICOLO

Pericolo di lesioni! In caso di pericolo, rilasciare l'interruttore di sicurezza/leva di marcia.

Aggiungere carburante e sostanze aggintive

Acqua fresca

Apire la chiusura del serbatoio di ac-qua pulita.
Aggiungere acqua pulita (massimo 60 °C) sino a 15 cm除去 il bordo inferiore del bocchettone di riempimento.
Chiudere la chiusura del serbatoio di acqua pulita.

Detergente

△AVVERTIMENO

Pericolo di danneggiamento. Utilizzato solo detergenti raccomandati. In caso di utilizzo di altri detergenti l'operatore è responsable del rischio maggiore in relazione alla sicurezza di funzionamento e al rischio di incidenti.

Utilizzare escludvamente detergenti privi di solventi, di sale e di acido fluoridrico.

Osservare le avventenze di sicurezza riportate sui detergenti.

Indicazione:

Nonutilizzare detergenti fortemente schiumogeni.

Detergenti consigliati:

Applicazione Detergente
Pulizie di manutenzione di tutti i pavimenti resistenti all'acqua.	RM 746 RM 780
Pulizia di manutenzione di superfici lucide (per es. gran-nito)	RM 755 es
Pulizia di manutenzione e pulizie di fondo di pavimenti industriali	RM 69 ASF
Pulizia di manutenzione e pulizie di fondo di pavimenti industriali di piastrelle in gres	RM 753
Pulizia di manutenzione di piastrelle nelle zone sanita-rie	RM 751

Pulizia e disinfezione nelle zone sanitarie	RM 732
Destratificazione di tutti i pa- vimenti resistenti all'alcali (per es. PVC)	RM 752
Destratificazione di pavi- menti in Linoleum	RM 754

Aggiungere il detergente nel serbatoio dell'acqua pulita.

Indicazione:

Con serbatoio d'acqua pulita vuoto, la testa di pulizia continua a lavorare nella aggiunta di liquidi.

Regolare la quantità di acqua

Impostare la quantità d'acqua adeguata allo sporco ed alla superficie da puliretramite il pulsante di regolazione.

Indicazione:

Eseguire le prime prove di lavaggio con una piccola quantità d'acqua. Aumentare gradualmente la quantità d'acqua fino ad ottenerile il risultato di lavaggio desiderato.

Regolare la barra di aspirazione

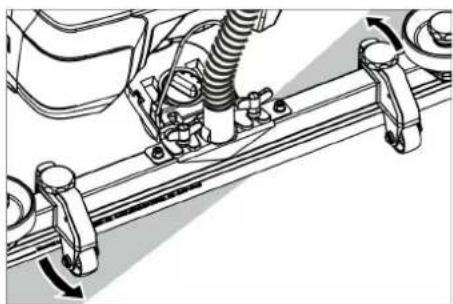

Posizione obliqua

Per migliorare il risultato di aspirazione su pavimenti piastrellati la barra di aspirazione cui po ssere messa in posizione obliqua (5^ max.).

Allentare le viti ad alette.
Ruotare la barra di aspirazione.

Serrare le viti ad alette.

Inclinazione

In caso di aspirazione insufficiente l'inclina-zione della barra di aspirazione orizzontale cui quodesserere modificata.

Regolare la manopola per l'inclinazione della barra di aspirazione.

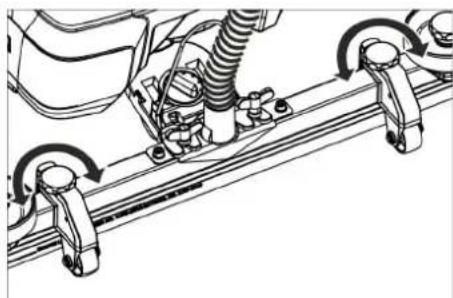

Altezza

Con la regolazione altezza viene influenzato la piegatura delle labbra di aspirazione al contatto con il pavimento.

Provare a spostare le manopole della regolazione altezza, finché si raggiunge il miglior risultato di aspirazione.

Pulizia

ATTENZIONE

Pericolo di danneggiamento per la superficie del pavimento. Non fare funzionare l'apparecchio quando è fermo.

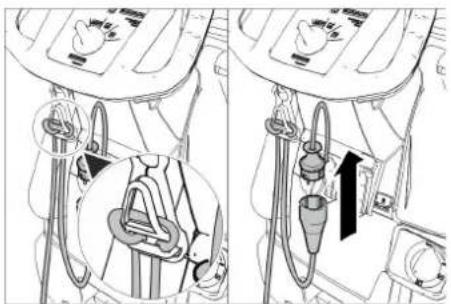

Fissare l'estremita del cavo di prolunga appendendola a cappio al gancio fermacavo.
Collegare la spina dell'apparecchio con il cavo prolunga.
Inserire la spina del cavo prolonga in una presa elettrica.
Posizionare il selettore di programma sulprogramma di pulizia desiderato.
Azionare l'interruttor di sicurezza.

Abbassare la barra di aspirazione

Estrarre la leva e premerla in basso; la barra di aspirazioneiene abbassata.

Indicazione:

• Durante la pulizia di pavimenti piastrellati regolare la barra di aspirazione (in posizione orizzontale) in modo da non lavorare ad angolo retto rispetto alle giunzioni.
• Per migliorare il risultato di aspirazione è possibile regolare sa la posizione obliqua che l'inclinazione della barra di aspirazione (vedi „Regolare la barra di aspirazione").
• Se il serbatoio acqua sporca è pieno, il galleggiante chiude l'apertura di aspirazione e la turbina di aspirazione gira con maggiore velocità. In quello caso spagnere l'aspirazione e marciare allo svuotamento del serbatoio dell'acqua sporca.

Arresto e spegnimento

Girare il selettore programmi su Aspirazione.
Avanzare per un breve fatto e aspirare l'acqua residua.
Sollevare la barra di aspirazione.
Posizione il selettore di programma su "OFF".
Togliere la spina di alimentazione alla presa.

Svuotare l'acqua sporca

△AVVERTIMENTO

Rispettare lenorme vigenti locali sul trattamento delle acque di scarico.
Togliere dal supporto il tubo di scarico e posizionarlo sopra un dispositivo di raccolta adeguato.

Comprimere oiegare il dispositosi di dosaggio.
Aprire il coperchio del dispositivo di dosaggio.
Svuotare l'acqua sporca - regolare premendo o piegando la portata dell'acqua.
Sciacquare il contentitore dell'acqua sporca con acqua pulita.

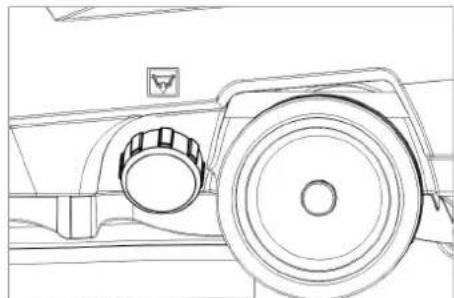

Svuotare I'acqua sporca

Svitare il tappo di chiusura del serbatoio acqua pulita.

Trasporto

PERICOLO

Pericolo di lesioni! L'apparecchio può essere fatto funzionare per lo scarico e il carico solo su pendenze non superiori al valore massimo (vedi „Dati tecnici"). Marciare lentamente.

△PRUDENZA

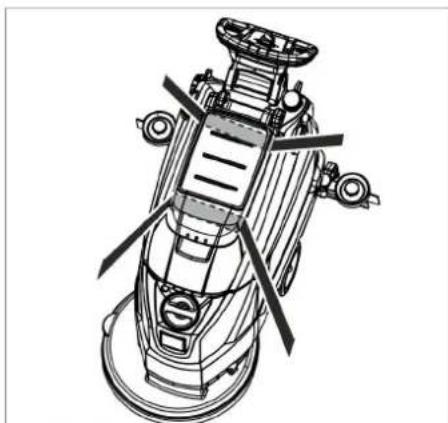

Pericolo di lesions e di danneggiamento! Per il trasporto osservare il peso dell'apparecchio.

Premere l'apparecchio versus il basso con l'archetto di spinta e spinnerlo.

Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Supporto

△PRUDENZA

Pericolo di lesions e di danneggiamento! Osservare il peso dell'attrezzo quando lo si mette a magazzino.

Questo apparecchio può essere conservato solo in ambienti interni.

Cura e manutenzione

PERICOLO

Pericolo di lesions! Prima di svolgere qual-siasi lavoro sull'apparecchio, posizionare il selettore di programma su "OFF" e staccare la spina.

Scaricare e smaltire l'acqua sporca e la restante acqua pulita.

Schema di manutenzione

A lavoro ultimato

ATTENZIONE

Pericolo di danneggiamento. Non spruzzare l'apparecchio con acqua e non utilizzato detergenti aggressivi.

Svuotare I'acqua sporca.
Sciacquare il contentitore dell'acqua sporca con acqua pulita.
Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia.
Controllare il filtrolo pelucchi, eventualmente pulirlo.
Pulire i labbri di aspirazione e di trascinamento, verificarne l'usura ed eventualmente sostituirle.
Verificare l'usura della spazzola, eventualmente sostituirla (vedi "Lavori di manutenzione").

Una volta al mese

Pulire le guarnizioni tra il serbatoio dell'acqua sporca e il coperchio e contrallarne l'impermeabilità, eventually sosituire.
Pulire il filtro.

Una volta all'anno

Far effettuare l'ispezione prevista dal servizio clienti.

Interventi di manutenzione

Pulire il filtro

1 Copertura
2 Coperchio

→ Aprire la copertura.
Ruotare il tappo in senso orario e ri-muoverlo.
Estrarre e pulire il setaccio sottostante.
Inserire il setaccio.
Applicare il tappo e bloccare ruotando in senso antiorario
Chidere la copertura.

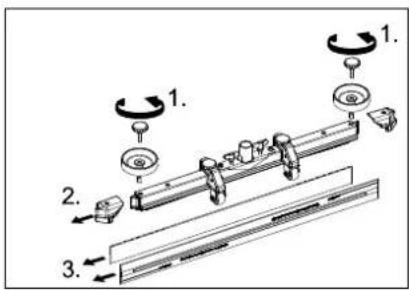

Sostituire o girare i labbri di aspirazione

1 Marcatura d'usura
2 labbra di aspirazione

Le labbra di aspirazione vanno sostituite o voltate se sono usurate fino alla marcatura d'usura.

Togliere la barra di aspirazione.
Svitare le manopole a crociera.

Togliere le parti sintetiche.
Togliere i labbri di aspirazione.

Infilare nuove labbra di aspirazione o quale voltate.
Inserire le parti sintetiche.
Avvitare e stringere le manopole a cro-ciera.

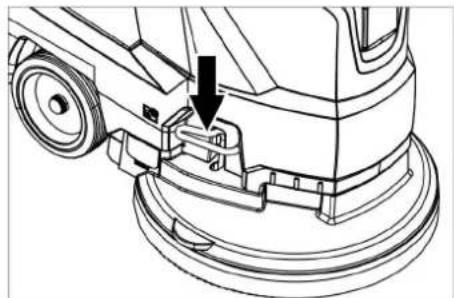

Sostituire la spazzola a disco

Premere l'apparecchio versus il basso con l'archetto di spinta, affinché la testa di pulitura viene sollevata.
Premere verso il basso il pedale cambio spazzolelre la resistenza.

Tirare l'apparecchio indietro, affinché la spazzola a disco sua accessibile.
Mettere sul pavimento una nuova spaz-zola a disco davanti all'apparecchio.
Marciare l'apparecchio con testa di pulitura sollevata sobre la nuova spazzola a disco e abbassare la testa di pulitura.

La spazzola si aggancia nel meccanismo di azionamento.

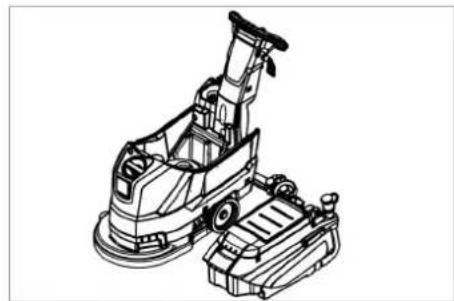

Rimozione del serbatoio acqua sporca

Svuotare I'acqua sporca.

Sollevare il serbatoio dell'acqua sporca e spostarlo a lato.

Contratto di manutenzione

Per garantire un utilizzo affidabile dell'apparecchio è possibile stipulare dei contratti di manutenzione con l'ufficio vendite Kärcher competente.

Antigelo

In caso di pericolodi gelo:
Svuotare il serbatoio di acqua pulita e di acqua sporca.
Collocare l'apparecchio in un locale protetto dal gelo.

Guasti

PERICOLO

Pericolo di lesioni! Prima di svolgere qual-siasi lavoro sull'apparecchio, posizionare il selettore di programma su "OFF" e stacco-are la spina.

Scaricare e smaltire l'acqua sporca e la restante acqua pulita.

Guasto Rimedio
L'apparecchio non si accende	Posizionare il selettore di programmi sul programma desiderato.
	Azionare l'interruttore di sicurezza.
	Inserire la spina nella presa elettrica.È accesa la spia di controllo Alimentazione di tensione?
Quantità di acqua insufciente.	Controllare il livello di acqua pulita, riempire eventualmente il serbatoio
	Aumentare la quantità di acqua con il regolatore Quantità acqua.
	Pulire il filtrò.
Potenza di aspirazione insufficiente	Pulire le guarnizioni tra il serbatoio dell'acqua sporca e il coperchio e controllare l'impermeabilità, eventuale-mente sostituire.
	Controllare le guarnizioni tra serbatoio acqua sporca e serbatoio acqua pulita se presentano dannegliamenti e sostiturle se necessario.
	Il serbatoio dell'acqua sporca è pieno, disinserire l'apparecchio e svuotare il il serbatoio dell'acqua sporca
	Pulire il filtrlo pelucchi
	Pulire i labbri di aspirazione sulla barra di aspirazione, eventualmente sostituirli
	Verificare che il coperchio del tubo di scarico di acqua sporca sia chiuso.
	Verificare le regolazioni della barra di aspirazione.
	Controllare che il tubo flessibile non sia otturato, eventualmente pulirlo.
	Verificare la tenuta stagna del tubo flessibile, eventualmente sostiturlo.
Risultato di pulizia insufficiente	Verificare l'usura delle spazzole, eventualmente sostiturle.
La turbina di aspirazione non gira correttamente	Pulire il galleggiante.
La spazzola non gira Controllare se corpi estranei bloccano la spazzola, eventually rimuoverli.
Rilasciare l'interruttore di sicurezza.
Attendere un attimo.
Azionare l'interruttore di sicurezza.
Vibrazioni durante la pu-lizia	Utilizzare eventualmente una spazzola più morbida.
In caso si presentino quasti che non possono essere risolti grazie a questa tabella, chiaremere il servizio clienti.

Accessor
Dati tecnici

Denominazione Codice com-	ponente	Descrizione
Spazzola a disco, rosso (versione media, standard)	4.905-022.0	Per l'impiego in tutte le normali opearzioni di pulitura.
Spazzola a disco, naturale (versione morbida) 4.905-023.0	Di fibre naturali per la pulitura e la lucidatura.
Spazzola a disco, nera (versione dura)	4.905-025.0	Per forte sporco e per la pulitura di fondo. Solo per tipi di rive-stimento non sensibili.
Piatto di azionamento del pad 4.762-533.0 Per la pulitura	con pastiche.	Con attacco a chiusura rapida e centerlock.
Pad, bianco 6.369-469.0 Per la lucidatura di pavimenti.
Pad, rosso (medio-morbido) 6.369-470.0 Per la pulizia e la	lucidatura di tutti i pavimenti.
Pad, verde (medio-duro) 6.369-472.0 Per la pulitura di pavimenti molto sporchi e per la pulitura di fondo.
Pad, nero (duro) 6.369-473.0 Per sporco molto resistente e per la pulitura di fondo.
Pad, beige (con peli naturali) 6.371-081.0 Per la lucidatura	e rinfresco di rivestimenti duri e elastici.
Barra di aspirazione, 850 mm, dritta 4.777-401.0
Barra di aspirazione, 850 mm, curvata 4.777-411.0
Set Homebase Box	4.035-406.0
Portamocio	9.753-023.0

Dichiarazione di conformità UE

Potenza
Tensione nominale	V	230
Frequenza	Hz	50
Medio assorbimento di potenza	W	1400
Potenza nominale turbina di aspirazione	W	550
Potenza nominale azionamento spazzole	W	850
Aspirazione
Potenza di aspirazione, quantità d'aria (max.)	l/s	20
Potenza di aspirazione, depressione (max.)	kPa (mbar)	12,0 (120)
Spazzole di pulitura
Numero giri spazzole	1/min	235
Diametro spazzole	mm	430
Dimensioni e Pesi
Potenza di superficie teo-rica	\( m^2/h \)	1800
Pendenza area di lavoro max.	%	2
Volume del serbatoio di acqua pulita/sporca	l	35/35
Temperatura acqua max.	°C	60
Temperatura ambiente	°C	5...40
Peso a vuoto (peso di trasporto)	kg	56
Peso complessivo (pron-to esercizio)	kg	91
Valori rilevati secondo EN 60335-2-72
Valore complessivo oscil-lazione	\( m/s^2 \)	<1,3
Dubbio K	\( m/s^2 \)	0,2
Pressione acustica \( L_{pA} \)	dB(A)	70
Dubbio \( K_{pA} \)	dB(A)	2
Pressione acustica \( L_{WA} + \)Dubbio \( K_{WA} \)	dB(A)	86

Ricambi

• Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l'apparecchio possa essere impi-gato in modo sicuro e sono disfunzioni.
  -La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manuale le d'uso.
  -Maggiori informazioni sulle parti di ricambio sono reperibili al site www.kaercher.com alla voce "Service".

Con la presente si dichiarare che la macchina qui di seguito indicata, in base alla sua condizione, al tipo di costruzione e nella versiona da moi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apporbate alla macchina senza il nostro consenso, la presente dichiarazione perde agli validità.

Prodotto: Lavasciuga pavimenti

Modello: 1.127-xxx

1.515-xxx

Direttive UE pertinenti

Norme armonizzate applicate

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Norme nazionali applicate

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Responsaveleladocumentacao:

S. Reiser

Alfred Kärcher SE & Co. KG

Informazioni actuale referitoare la ricerca alimentari, puteti gasi la adresa:

Nu utiliziati agenti de curatare cu spumare abundente.

Agent de curatare recomandat:
