ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Tornado 598e STIGA

Χλοοκοπτικό τρακτέρ με εποχούμενο χειριστή, μηχανή μπαταρίας ΟΔΗΓΙΕΣ ΧΡΗΣΠΣ ΠΡΟΣΟΧΗ: πριν χρησιμοποιησετε το μηχανημα, διαβαστε προσεκτικα το παρον εγχειριδιο.

ΕΛΛΗΝΙΚΑ - Μεταφραση των πρωτοτυπων οδηγιων

• Für die genaue Angabe nehmen Sie bitte auf das Typenschild der Maschine Bezug [1] EL - ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ [2] Τάση τροφοδοσίας MAX [3] Τάση τροφοδοσίας NOMINAL [4] Μέγ. ταχύτητα λειτουργίας κινητήρα [5] Μπαταρία [6] Χωρητικότητα μπαταρίας [7] Φορτιστής Μπαταρίας [8] Μέγιστη διάρκεια φόρτισης [9] Ισχύς κινητήρα κίνησης στους τροχούς [10] Ισχύς κινητήρα δίσκων [11] Μπάντες συχνότητας λειτουργίας του ραδιοεξοπλισμού [12] Μέγιστη ισχύ ραδιοσυχνότητας ανάμεσα στις μπάντες συχνότητας στις οποίες λειτουργεί ο ραδιοεξοπλισμός. [13] Εμπρόσθια ελαστικά [14] Πίσω ελαστικά [15] Πίεση εμπρόσθιων ελαστικών [16] Πίεση πίσω ελαστικών [17] Βάρος (*) [18] Ελάχιστη ακτίνα μη κομμένου χόρτου [19] Ύψος κοπής [20] Πλάτος κοπής [21] Ταχύτητα κίνησης (ενδεικτική), στην κίνηση εμπρός [22] Ταχύτητα κίνησης (ενδεικτική), στην κίνηση όπισθεν [23] Μέγιστη επιτρεπόμενη γωνία [24] Διαστάσεις [25] Μήκος [26] Μήκος με κάδο (μήκος χωρίς κάδο) [27] Πλάτος [28] Πλάτος με πλευρικό εκτροπέα αποβολής (Πλάτος χωρίς πλευρικό εκτροπέα αποβολής) [29] Ύψος [30] Κωδικός συστήματος κοπής [31] Στάθμη ακουστικής πίεσης [32] Αβεβαιότητα μέτρησης [33] Μετρημένη στάθμη ακουστικής ισχύος [34] Εγγυημένη στάθμη ακουστικής ισχύος [35] Επίπεδο κραδασμών στη θέση του οδηγού [36] Επίπεδο κραδασμών στο τιμόνι [44] αιτουμενα παρελκομενα [44.A1, 42.A2] Σετ “mulching” [44.B] Φορτιστής μπαταρίας [44.C] Σετ ρυμουλκησης [44.D] Κάλυμμα προστασίας [44.E] Σετ προστασιας οπισθιας αποβολης (μόνο για τα μοντέλα της σειράς MP) [44.F] Αλυσιδες χιονιου [44.G] Τροχοί για λάσπη / χιόνι [44.H] Ρυμουλκουμενο [44.I] Διανομεας [44.J] Συλλεκτης φυλλων και χλοης [44.K] Εκχιονιστικό με λάμα [43] ΒΟΗΘΗΤΙΚΗ ΠΡΙΖΑ ΓΙΑ ΑΞΕΣΟΥΑΡ USB [43.A] Τάση και ρεύμα φόρτισης (Έξοδος USB) [43.B] Τύπος [43.C] Όνομα και διεύθυνση του Κατασκευαστή

Zum Räumen und seitlichen Anhäufen des geräumten Schnees (Abb. 44.K).EL - 1 ΠΡΟΣΟΧΗ!: ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ ΜΗΧΑΝΗΜΑ, ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ. Φυλάξτε το για κάθε μελλοντική χρήση.

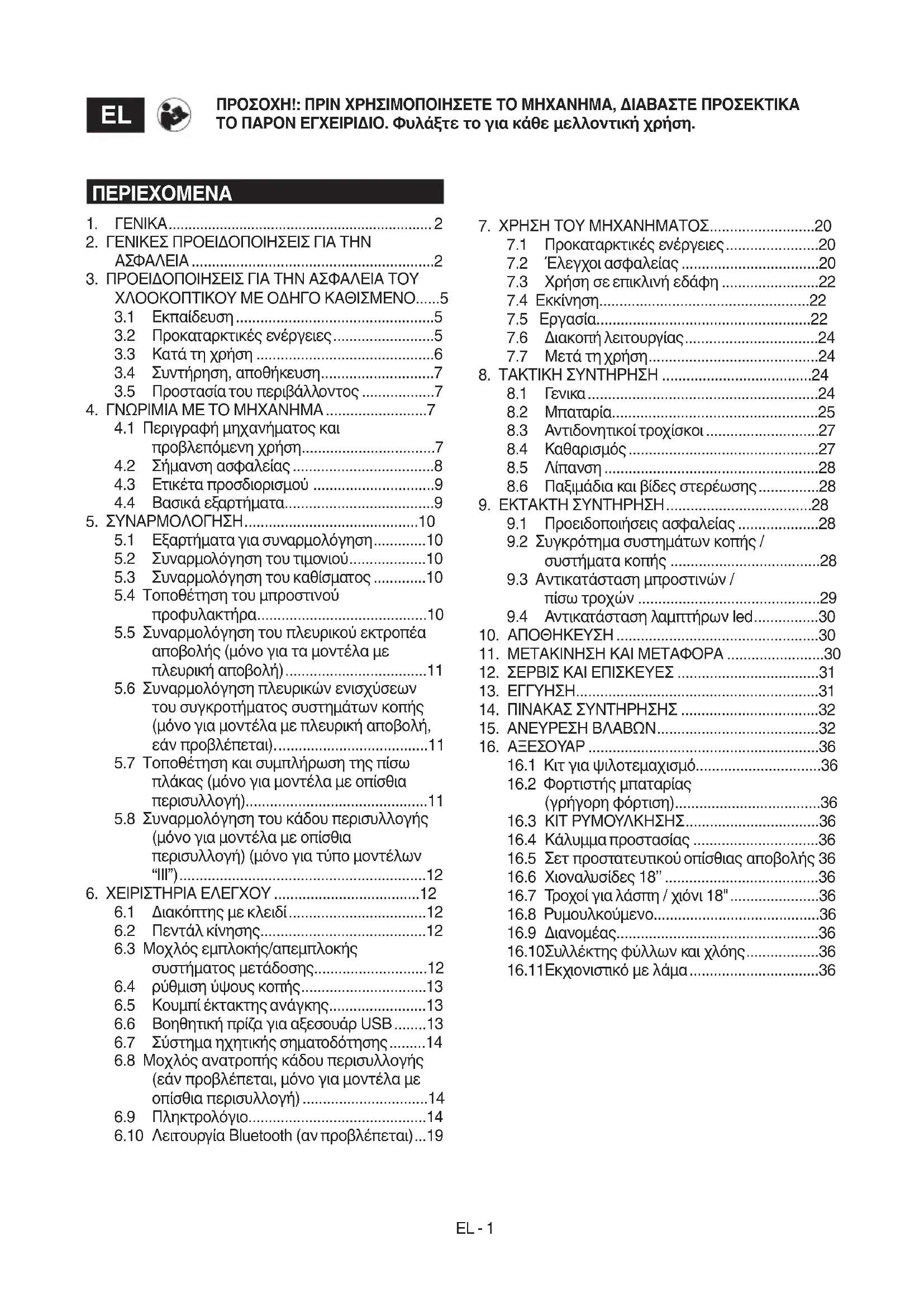

2. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ

ΑΣΦΑΛΕΙΑ ............................................................2

3. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΤΟΥ

ΧΛΟΟΚΟΠΤΙΚΟΥ ΜΕ ΟΔΗΓΟ ΚΑΘΙΣΜΕΝΟ ......5

3.1 Εκπαίδευση .................................................5

3.2 Προκαταρκτικές ενέργειες .........................5

3.3 Κατά τη χρήση ............................................6

3.4 Συντήρηση, αποθήκευση ............................7

3.5 Προστασία του περιβάλλοντος ..................7

4. ΓΝΩΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ .........................7

4.1 Περιγραφή μηχανήματος και

προβλεπόμενη χρήση .................................7

4.2 Σήμανση ασφαλείας ...................................8

4.3 Ετικέτα προσδιορισμού ..............................9

4.4 Βασικά εξαρτήματα .....................................9

5. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ...........................................10

5.1 Εξαρτήματα για συναρμολόγηση .............10

5.2 Συναρμολόγηση του τιμονιού ...................10

5.3 Συναρμολόγηση του καθίσματος .............10

5.4 Τοποθέτηση του μπροστινού

προφυλακτήρα ..........................................10

5.5 Συναρμολόγηση του πλευρικού εκτροπέα

αποβολής (μόνο για τα μοντέλα με πλευρική αποβολή) ...................................11

5.6 Συναρμολόγηση πλευρικών ενισχύσεων

του συγκροτήματος συστημάτων κοπής (μόνο για μοντέλα με πλευρική αποβολή, εάν προβλέπεται). .....................................11

5.7 Τοποθέτηση και συμπλήρωση της πίσω

πλάκας (μόνο για μοντέλα με οπίσθια περισυλλογή).............................................11

5.8 Συναρμολόγηση του κάδου περισυλλογής

(μόνο για μοντέλα με οπίσθια περισυλλογή) (μόνο για τύπο μοντέλων “III”) .............................................................12

6. ΧΕΙΡΙΣΤΗΡΙΑ ΕΛΕΓΧΟΥ ....................................12

6.1 Διακόπτης με κλειδί ..................................12

6.2 Πεντάλ κίνησης .........................................12

6.3 Μοχλός εμπλοκής/απεμπλοκής

συστήματος μετάδοσης............................12

6.4 ρύθμιση ύψους κοπής ...............................13

6.5 Κουμπί έκτακτης ανάγκης ........................13

6.6 Βοηθητική πρίζα για αξεσουάρ USB ........13

6.7 Σύστημα ηχητικής σηματοδότησης .........14

6.8 Μοχλός ανατροπής κάδου περισυλλογής

(εάν προβλέπεται, μόνο για μοντέλα με οπίσθια περισυλλογή) ...............................14

6.9 Πληκτρολόγιο ............................................14

6.10 Λειτουργία Bluetooth (αν προβλέπεται) ...19

7. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ..........................20

7.1 Προκαταρκτικές ενέργειες .......................20

7.2 Έλεγχοι ασφαλείας ..................................20

7.3 Χρήση σε επικλινή εδάφη ........................22

7.6 Διακοπή λειτουργίας .................................24

7.7 Μετά τη χρήση ..........................................24

8.3 Αντιδονητικοί τροχίσκοι ............................27

8.6 Παξιμάδια και βίδες στερέωσης ...............28

9. ΕΚΤΑΚΤΗ ΣΥΝΤΗΡΗΣΗ ....................................28

9.1 Προειδοποιήσεις ασφαλείας ....................28

9.2 Συγκρότημα συστημάτων κοπής /

συστήματα κοπής .....................................28

9.3 Αντικατάσταση μπροστινών /

πίσω τροχών .............................................29

9.4 Αντικατάσταση λαμπτήρων led ................30

10. ΑΠΟΘΗΚΕΥΣΗ ..................................................30

11. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ ........................30

16.1 Κιτ για ψιλοτεμαχισμό...............................36

16.2 Φορτιστής μπαταρίας

16.4 Κάλυμμα προστασίας ...............................36

16.5 Σετ προστατευτικού οπίσθιας αποβολής 36

16.6 Χιοναλυσίδες 18’’ ......................................36

16.7 Τροχοί για λάσπη / χιόνι 18" ......................36

16.10 Συλλέκτης φύλλων και χλόης ..................36

16.11 Εκχιονιστικό με λάμα ................................36EL - 2

1.1 ΠΏΣ ΝΑ ΔΙΑΒΑΣΕΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ

Στο κείμενο του εγχειριδίου, μερικές παράγραφοι που περιέχουν σημαντικές πληροφορίες για την ασφάλεια και τη λειτουργία του μηχανήματος, υποδεικνύονται με διαφορετικό τρόπο, η σημασία των οποίων είναι η εξής:

Η μη συμμόρφωση με την προειδοποίηση οδηγεί σε επικείμενη κατάσταση κινδύνου η οποία, εάν δεν αποφευχθεί, προκαλεί άμεσο θάνατο ή σοβαρή ή μόνιμη ζημιά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη συμμόρφωση με την προειδοποίηση οδηγεί σε πιθανή κατάσταση κινδύνου η οποία, εάν δεν αποφευχθεί, μπορεί να προκαλέσει θάνατο ή σοβαρή ζημιά στην υγεία.

Η μη συμμόρφωση με την προειδοποίηση οδηγεί σε πιθανή κατάσταση κινδύνου η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει μικρότερες ζημιές στο μηχάνημα.

Παρέχει οδηγίες που αναφέρονται στη χρήση μιας συμπεριφοράς που είναι απαραίτητη για την αντιμετώπιση πρακτικών που δεν σχετίζονται με σωματικό τραυματισμό. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Παρέχει μια οδηγία που αναφέρεται σε συγκεκριμένες διαδικασίες που πρέπει να ακολουθούνται σε περίπτωση καταστάσεων που θέτουν σε κίνδυνο την ανθρώπινη υγεία ή την ασφάλεια των μηχανών.

Παρέχει πρόσθετες πληροφορίες στις οδηγίες των προηγούμενων μηνυμάτων ασφαλείας. Οι παράγραφοι σε πλαίσιο με γκρίζες τελείες αναφέρονται σε προαιρετικά χαρακτηριστικά που δεν υπάρχουν σε όλα τα μοντέλα στα οποία αναφέρεται το παρόν εγχειρίδιο. Ελέγξτε εάν το χαρακτηριστικό αφορά το μοντέλο σας. Όλες οι αναφορές "εμπρός", "πίσω", "δεξιά" και "αριστερά", αναφέρονται στη θέση με τον χειριστή καθισμένο.

Οι εικόνες στο παρόν εγχειρίδιο οδηγιών είναι αριθμημένες 1, 2, 3, κ.ο.κ. Τα εξαρτήματα επισημαίνονται στις εικόνες με τα γράμματα A, B, C κ.ο.κ. Μια παραπομπή στο εξάρτημα C της εικόνας 2 εμφανίζεται στο κείμενο ως: "Βλ. εικ. 2.C" ή απλώς "(Εικ. 2.C)". Οι εικόνες είναι ενδεικτικές. Στην πραγματικότητα τα εξαρτήματα μπορεί να διαφέρουν από τα εικονιζόμενα.

Το εγχειρίδιο διαιρείται σε κεφάλαια και παραγράφους. Ο τίτλος της παραγράφου "2.1 Εκπαίδευση" είναι υπότιτλος του "2. Κανόνες ασφαλείας". Οι αναφορές σε τίτλους ή παραγράφους εμφανίζονται με τη συντόμευση κεφ. ή παρ. και τον αντίστοιχο αριθμό. Παράδειγμα: “κεφ. 2” ή “παρ. 2.1”

2. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

2.1 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις προειδοποιήσεις για την ασφάλεια, τις οδηγίες, τις εικόνες και τις προδιαγραφές που παρέχονται με το μηχάνημα. Η μη τήρηση των οδηγιών που αναφέρονται παρακάτω μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό. Φυλάξτε όλες τις προειδοποιήσεις και οδηγίες για μελλοντική αναφορά. Ο όρος “ηλεκτρικό εργαλείο” που αναφέρεται στις προειδοποιήσεις αφορά το μηχάνημά σας με τροφοδοσία από το ηλεκτρικό δίκτυο (με καλώδιο) ή με τροφοδοσία από μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια της ζώνης εργασίας

a) Διατηρείτε καθαρή και με καλό φωτισμό τη ζώνη εργασίας. Οι ακατάστατες περιοχές ή με χαμηλό φωτισμό διευκολύνουν την εμφάνιση ατυχημάτων. b) Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εκρήξιμες ατμόσφαιρες, για παράδειγμα παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες πουEL - 3 μπορεί να προκαλέσουν την ανάφλεξη της σκόνης ή των αναθυμιάσεων. c) Κρατήστε τα παιδιά και τους παρευρισκόμενους μακριά όταν χρησιμοποιείτε ηλεκτρικό εργαλείο. Οι περισπασμοί μπορεί να σας κάνουν να χάσετε τον έλεγχο.

2) Ηλεκτρική ασφάλεια

a) Το φις του καλωδίου του φορτιστή μπαταρίας πρέπει να είναι συμβατό με την πρίζα ρεύματος. Ποτέ μην τροποποιείτε την πρίζα. Μη χρησιμοποιείτε αντάπτορες με καλώδιο φορτιστή μπαταρίας με γείωση. Τα μη τροποποιημένα φις και κατάλληλα για την πρίζα μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Το φις του ηλεκτρικού εργαλείου πρέπει να είναι συμβατό με την πρίζα ρεύματος. Ποτέ μην τροποποιείτε την πρίζα. Μη χρησιμοποιείτε προσαρμογείς με ηλεκτρικά εργαλεία που διαθέτουν γείωση. Τα μη τροποποιημένα φις και κατάλληλα για την πρίζα μειώνουν τον κίνδυνο ηλεκτροπληξίας. c) Αποφύγετε την επαφή του σώματος με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, κουζίνες, ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνει όταν το σώμα έρχεται σε επαφή με γειωμένες επιφάνειες. d) Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ή σε βρεγμένα περιβάλλοντα. Το νερό που διεισδύει στο εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. e) Ποτέ μην τραβάτε το καλώδιο του φορτιστή μπαταρίας για να αφαιρέσετε το βύσμα. Κρατήστε το καλώδιο του φορτιστή μπαταρίας μακριά από θερμότητα, λάδι, διαλύτες, αιχμηρά αντικείμενα, αιχμηρά άκρα ή κινούμενα μέρη. Ένα κατεστραμμένο ή μπερδεμένο καλώδιο αυξάνει τον κίνδυνο ηλεκτροπληξίας. f) Μην χρησιμοποιείτε άσκοπα το καλώδιο. Μην χρησιμοποιείτε το καλώδιο για να μεταφέρετε το εργαλείο, να το τραβήξετε ή να το αποσυνδέσετε από την πρίζα. Κρατήστε το καλώδιο μακριά από τη θερμότητα, λάδι, αιχμηρά άκρα ή κινούμενα μέρη. Ένα κατεστραμμένο ή μπερδεμένο καλώδιο αυξάνει τον κίνδυνο ηλεκτροπληξίας. g) Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης κατάλληλο για εξωτερική χρήση. Η χρήση καλωδίου επέκτασης κατάλληλου για εξωτερική χρήση μειώνει τον κίνδυνο ηλεκτροπληξίας. h) Εάν δεν μπορείτε να αποφύγετε τη χρήση ηλεκτρικού εργαλείου σε υγρό περιβάλλον, χρησιμοποιήστε πρίζα που προστατεύεται από έναν διαφορικό διακόπτη (RCD-Residual Current Device). Η χρήση ενός RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

i) Συνδέστε το φορτιστή μπαταρίας

μόνο σε πρίζες με την τάση και τη συχνότητα του δικτύου που αναγράφονται στην πινακίδα.

Υγρασία και ηλεκτρισμός δεν είναι συμβατά:

• Ο χειρισμός και η σύνδεση των ηλεκτρικών καλωδίων πρέπει να γίνονται με στεγνές συνθήκες.

• Ποτέ μην φέρνετε σε επαφή μια ηλεκτρική πρίζα ή ένα καλώδιο με μια βρεγμένη ζώνη (λακκούβα με νερό ή βρεγμένο χόρτο).

• Αν είναι απαραίτητο, χρησιμοποιήστε προεκτάσεις με ενσωματωμένες στεγανές πρίζες και με έγκριση τύπου, που διατίθενται στο εμπόριο.

• Η εγκατάσταση μιας πρίζας ρεύματος για επαναφόρτιση, συνδεδεμένη με το ηλεκτρικό δίκτυο του κτιρίου, πρέπει να πραγματοποιείται από ειδικευμένο ηλεκτρολόγο και να προστατεύεται επαρκώς από διαφορικό διακόπτη (RCD-Residual Current Device), με ρεύμα αποσύνδεσης σύμφωνα με τους ισχύοντες κανονισμούς.

• Η λανθασμένη σύνδεση μπορεί να προκαλέσει βραχυκύκλωμα, σοβαρό τραυματισμό, ακόμη και θάνατο.

• Για να αποφύγετε διακοπές στην παροχή ηλεκτρικής ενέργειας κατά την επαναφόρτιση:

• βεβαιωθείτε ότι η συνολική παροχή του ηλεκτρικού συστήματος είναι επαρκής.

• Συνδέστε το μηχάνημα σε μια πρίζα ρεύματος επαρκούς αμπεράζ.

• αποφύγετε την ταυτόχρονη χρήση άλλου ηλεκτρικού εξοπλισμού υψηλής απορρόφησης.

3) Ασφάλεια προσωπικού

a) Να είστε προσεκτικοί, να ελέγχετε τι κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό τραυματισμό. b) Χρησιμοποιήστε ατομικά μέσα προστασίας. Να φοράτε πάντα προστατευτικά γυαλιά. Η χρήση διατάξεων προστασίας όπως μάσκες προστασίας από τη σκόνη, αντιολισθητικά παπούτσια, προστατευτικά γιλέκα ή ωτοασπίδες, μειώνει τους προσωπικούς τραυματισμούς. c) Αποφύγετε τις ακούσιες εκκινήσεις.EL - 4 Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση "OFF" πριν τοποθετήσετε το φις, πριν πιάσετε ή μεταφέρετε το ηλεκτρικό εργαλείο. Η μεταφορά του ηλεκτρικού εργαλείου με το δάκτυλο στον διακόπτη ή η σύνδεσή του στην πρίζα με τον διακόπτη στη θέση “ON” ευνοεί τα ατυχήματα. d) Αφαιρέστε κάθε κλειδί ή εργαλείο ρύθμισης πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή εργαλείο που παραμένει σε επαφή με ένα περιστρεφόμενο μέρος του μηχανήματος μπορεί να προκαλέσει τραυματισμό. e) Μη σκύβετε. Διατηρείτε πάντα επαρκή υποστήριξη και ισορροπία. Αυτό επιτρέπει καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε απρόσμενες καταστάσεις. f) Να ντύνεστε με τον κατάλληλο τρόπο. Μη φοράτε φαρδιά ρούχα και κοσμήματα. Διατηρείτε τα μαλλιά και τα ρούχα μακριά από τα κινούμενα μέρη. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη. g) Εάν υπάρχουν συσκευές που πρέπει να συνδεθούν σε εγκαταστάσεις για την εξαγωγή και τη συλλογή σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένες και χρησιμοποιούνται σωστά. Η χρήση αυτών των συσκευών μπορεί να μειώσει τους κινδύνους που σχετίζονται με τη σκόνη. h) Μην αφήσετε την εξοικείωση που αποκτήσατε από τη χρήση του μηχανήματος να σας επιτρέψει να είστε εφησυχασμένοι και να αγνοήσετε τις αρχές ασφαλείας του ηλεκτρικού εργαλείου. Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει σοβαρό τραυματισμό σε δευτερόλεπτα.

4) Χρήση και προστασία του

ηλεκτρικού εργαλείου a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιήστε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία. Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια, με την ταχύτητα για την οποία σχεδιάστηκε. b) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο αν ο διακόπτης δεν μπορεί να το θέσει σε λειτουργία ή να το σταματήσει. Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται με το ’διακόπτη είναι επικίνδυνο και απαιτεί επισκευή. c) Μη χρησιμοποιείτε το μηχάνημα εάν ο κλειδοδιακόπτης δεν μπορεί να το εκκινήσει ή να το σταματήσει κανονικά. Ένα μηχάνημα που δεν μπορεί να ενεργοποιηθεί από τον κλειδοδιακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί σε κέντρο σέρβις. d) Αφαιρέστε το κλειδί ανάφλεξης πριν κάνετε οποιεσδήποτε ρυθμίσεις, αλλάξετε αξεσουάρ ή πριν αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο τυχαίας εκκίνησης του ηλεκτρικού εργαλείου. e) Αποθηκεύστε τα μη χρησιμοποιημένα ηλεκτρικά εργαλεία μακριά από παιδιά και μην επιτρέπετε σε άτομα που δεν είναι εξοικειωμένα με το ίδιο το εργαλείο και αυτές τις οδηγίες να χρησιμοποιούν το μηχάνημα. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα για τα χέρια των χρηστών που δεν είναι εκπαιδευμένοι. f) Φροντίστε για τη συντήρηση των ηλεκτρικών εργαλείων και των εξαρτημάτων. Βεβαιωθείτε ότι τα κινούμενα μέρη είναι ευθυγραμμισμένα και κινούνται ελεύθερα, ότι δεν υπάρχουν σπασμένα μέρη και τυχόν άλλες συνθήκες που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση ζημιάς, το ηλεκτρικό εργαλείο πρέπει να επισκευάζεται πριν το χρησιμοποιήσετε. Πολλά ατυχήματα προκαλούνται από ελλειπή συντήρηση. g) Να διατηρείτε ακονισμένα και καθαρά τα εργαλεία κοπής. Η σωστή συντήρηση των εργαλείων κοπής, με αιχμηρές άκρες, τα καθιστά λιγότερο επιρρεπή σε μπλοκαρίσματα και είναι πιο εύκολο να ελεγχθούν. h) Χρησιμοποιήστε το ηλεκτρικό εργαλείο και τα σχετικά εξαρτήματα σύμφωνα με τις παρεχόμενες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τον τύπο της εργασίας που πρόκειται να γίνει. Η χρήση ηλεκτρικού εργαλείου για λειτουργίες άλλες από αυτές που προβλέπονται μπορεί να προκαλέσει επικίνδυνες καταστάσεις.

i) Διατηρείτε τις λαβές και τις επιφάνειες

πιασίματος στεγνές, καθαρές και απαλλαγμένες από ίχνη λαδιού και γράσου. Οι ολισθηρές λαβές και επιφάνειες πιασίματος δεν σας επιτρέπουν να μετακινείτε και να ελέγχετε με ασφάλεια το εργαλείο σε απρόσμενες καταστάσεις.

5) Χρήση και προφυλάξεις κατά τη

χρήση εργαλείων με μπαταρία a) Για τη φόρτιση της μπαταρίας χρησιμοποιήστε μόνο φορτιστές που προτείνονται από τον κατασκευαστή. Ένας φορτιστής κατάλληλος για έναν τύπο πακέτου μπαταριών μπορεί να δημιουργήσει κίνδυνο πυρκαγιάς, ηλεκτροπληξίας, υπερθέρμανσης ή διαρροής διαβρωτικού υγρού μπαταρίας όταν χρησιμοποιείται με άλλη μπαταρία.EL - 5 b) Χρησιμοποιήστε μόνο τις ειδικές μπαταρίες που προβλέπονται για το εργαλείο σας. Η χρήση οποιουδήποτε άλλου πακέτου μπαταριών μπορεί να δημιουργήσει κίνδυνο τραυματισμού και πυρκαγιάς. c) Όταν η μπαταρία δεν χρησιμοποιείται, πρέπει να φυλάσσεται μακριά από άλλα μεταλλικά αντικείμενα όπως συρραπτικά, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που θα μπορούσαν να προκαλέσουν βραχυκύκλωμα των επαφών. Το βραχυκύκλωμα ανάμεσα στις επαφές της μπαταρίας μπορεί να προκαλέσει αναφλέξεις ή πυρκαγιές. d) Μια μπαταρία σε κακή κατάσταση μπορεί να προκαλέσει διαρροή υγρού. Αποφύγετε την επαφή με το υγρό. Σε περίπτωση τυχαίας επαφής, ξεπλύνετε με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια, συμβουλευτείτε έναν γιατρό. Η διαρροή υγρού από τη μπαταρία μπορεί να προκαλέσει ερεθισμό ή εγκαύματα στο δέρμα. e) Μη χρησιμοποιείτε κατεστραμμένη ή τροποποιημένη μπαταρία ή εργαλείο. Οι κατεστραμμένες ή τροποποιημένες μπαταρίες μπορούν να παρουσιάσουν απρόβλεπτη συμπεριφορά με αποτέλεσμα πυρκαγιά, έκρηξη ή κίνδυνο τραυματισμού. f) Μην εκθέτετε τη μπαταρία ή το εργαλείο σε φωτιά ή υπερβολική θερμοκρασία. Η έκθεση σε φωτιά ή θερμοκρασίες άνω των 70 °C μπορεί να προκαλέσει έκρηξη. g) Ακολουθήστε όλες τις οδηγίες φόρτισης και μην επαναφορτίζετε το πακέτο μπαταρίας ή το εργαλείο πέραν του εύρους θερμοκρασίας που καθορίζεται στις οδηγίες. Η ακατάλληλη φόρτιση ή η φόρτιση σε θερμοκρασίες εκτός του καθορισμένου εύρους μπορεί να καταστρέψει την μπαταρία και να αυξήσει τον κίνδυνο πυρκαγιάς. h) Μην επαναφορτίζετε το πακέτο μπαταρίας σε μέρη όπου υπάρχουν ατμοί, εύφλεκτες ουσίες ή υπερβολικά υγρούς χώρους. Εάν ένα υγρό περιβάλλον δεν μπορεί να αποφευχθεί, χρησιμοποιήστε μια πρίζα που προστατεύεται από διαφορικό διακόπτη (RCD-Residual Current Device), για να μειώσετε τον κίνδυνο ηλεκτροπληξίας.

i) Μην αποθηκεύετε το καλώδιο

του φορτιστή μπαταριών σε μέρη που το φθάνουν τα παιδιά.

6) Τεχνική υποστήριξη

a) Πηγαίνετε να επισκευάσετε το ηλεκτρικό εργαλείο σε εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Αυτό επιτρέπει τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. b) Μην κάνετε επισκευές στη μπαταρία. Οι εργασίες επισκευής πρέπει να πραγματοποιούνται από τον κατασκευαστή ή από εξειδικευμένο κέντρο σέρβις.

3. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΓΙΑ ΤΗΝ

ΑΣΦΑΛΕΙΑ ΤΟΥ ΧΛΟΟΚΟΠΤΙΚΟΥ ΜΕ ΟΔΗΓΟ ΚΑΘΙΣΜΕΝΟ

• Εξοικειωθείτε με τους λεβιέδες και τη χρήση του μηχανήματος. Μάθετε να σταματάτε γρήγορα το μηχάνημα.

• Μην επιτρέπετε ποτέ να χρησιμοποιείται το μηχάνημα από παιδιά ή από άτομα που δεν είναι εξοικειωμένα με τις οδηγίες. Οι τοπικοί νομοθεσία ενδέχεται να ορίζει ελάχιστη ηλικία για τον χρήστη.

• Μη μεταφέρετε παιδιά ή άλλους επιβάτες.

• Να θυμάστε ότι ο χρήστης είναι υπεύθυνος για τα ατυχήματα και τα απρόοπτα που μπορεί να συμβούν σε άλλα άτομα ή στην ιδιοκτησία τους. Είναι ευθύνη του χειριστή η εκτίμηση των πιθανών κινδύνων του εδάφους στο οποίο πρέπει να εργασθεί, καθώς και η λήψη όλων των αναγκαίων μέτρων για τη δική του ασφάλεια και την ασφάλεια των άλλων, ιδιαίτερα σε επικλινή, ανώμαλα, ολισθηρά ή ασταθή εδάφη.

• Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του μηχανήματος, επομένως πρέπει να το συνοδεύει πάντα σε περίπτωση προσωρινής ή οριστικής παραχώρησής του.

3.2 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ

Μέσα ατομικής προστασίας (ΜΑΠ)

• Φοράτε κατάλληλο ρουχισμό, ανθεκτικά υποδήματα εργασίας με αντιολισθητικές σόλες και μακριά παντελόνια. Μη χρησιμοποιείτε το μηχάνημα ξυπόλυτοι ή με ανοιχτά πέδιλα. Φοράτε ωτοασπίδες.

• Η χρήση προστατευτικών ακοής μπορεί να μειώσει την ικανότητα να ακούσετε ενδεχόμενες προειδοποιήσεις (κραυγές ή συναγερμούς). Προσέξτε ιδιαίτερα όσα συμβαίνουν γύρω από την περιοχή εργασίας.

• Μη χρησιμοποιείτε κασκόλ, ποδιές, μενταγιόν, βραχιόλια, ιματισμό με αιωρούμενα μέρη, ή με κορδόνια και γραβάτες που κρέμονται ή είναι φαρδιά και μπορούν να μπερδευτούν στο μηχάνημα ή σε αντικείμενα και υλικά στο χώρο εργασίας.

• Δένετε τα μακριά μαλλιά. Περιοχή εργασία / Μηχανήματος Ελέγξτε προσεκτικά την περιοχή εργασίας και απομακρύνετε οτιδήποτε θα μπορούσε ναEL - 6 εκτιναχτεί από το μηχάνημα ή να προκαλέσει ζημιά στη διάταξη κοπής/περιστρεφόμενα όργανα (πέτρες, κλαδιά, σύρματα, κόκαλα, κ.λπ.).

• Μην χρησιμοποιείτε το μηχάνημα σε εκρήξιμες ατμόσφαιρες, παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Οι ηλεκτρικές επαφές ή η μηχανική τριβή μπορούν να δημιουργήσουν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

• Εργαστείτε μόνο με το φως της ημέρας ή με καλό τεχνητό φως και υπό συνθήκες καλής ορατότητας.

• Απομακρύνετε τους ανθρώπους, τα παιδιά και τα ζώα από την περιοχή εργασίας. Είναι απαραίτητο τα παιδιά να επιβλέπονται από έναν άλλο ενήλικα.

• Αποφύγετε την εργασία πάνω σε βρεγμένη χλόη, υπό βροχή και υπό τον κίνδυνο καταιγίδας, ειδικά αν υπάρχει πιθανότητα να πέσουν κεραυνοί.

• Αποφεύγετε τις ανωμαλίες του εδάφους (προεξοχές, βαθουλώματα), προσέχετε ιδιαίτερα τα επικλινή εδάφη, τους κρυφούς κινδύνους και ενδεχόμενα εμπόδια που θα μπορούσαν να μειώσουν την ορατότητα.

• Δώστε πολύ προσοχή κοντά σε κρημνούς, ορύγματα ή τάφρους. Το μηχάνημα μπορεί να ανατραπεί εάν ένας τροχός βρεθεί έξω από το άκρο του ορύγματος ή εάν τα άκρα υποχωρήσουν.

• Προσοχή στα επικλινή εδάφη όπου απαιτείται ιδιαίτερη προσοχή για να αποφύγετε την ανατροπή ή την απώλεια ελέγχου του μηχανήματος. Οι κυριότερες αιτίες της απώλειας ελέγχου του μηχανήματος είναι:

• Έλλειψη πρόσφυσης των τροχών.

• Υπερβολική ταχύτητα.

• Απότομες αλλαγές κατεύθυνσης.

• Ανεπαρκές φρενάρισμα.

• Μηχάνημα ακατάλληλο για χρήση.

• Έλλειψη γνώσης των επιπτώσεων που μπορεί να προκύψουν από τις συνθήκες του εδάφους.

• Χρήση του μηχανήματος ως όχημα ρυμούλκησης.

• Όταν κάνετε χρήση του μηχανήματος κοντά στον δρόμο, να προσέχετε την κυκλοφορία.

Τα μηχανήματα που καλύπτονται από αυτό το εγχειρίδιο δεν έχουν σχεδιαστεί για χρήση ως όχημα ρυμούλκησης. Συμπεριφορές

• Κατά την οδήγηση και την εργασία, να μην αποσπάται η προσοχή σας και να παραμένετε συγκεντρωμένοι.

• Προσέξτε όταν κινήστε με την όπισθεν ή προς τα πίσω. Κοιτάζετε πίσω σας πριν ξεκινήσετε και κατά τη διάρκεια της όπισθεν για να βεβαιωθείτε ότι δεν υπάρχουν εμπόδια.

• Προσέξτε όταν χρησιμοποιείτε παρελκόμενα που μπορεί να επηρεάσουν τη σταθερότητα του μηχανήματος, ιδίως σε επικλινή εδάφη.

• Διατηρείτε πάντα χέρια και πόδια μακριά από το σύστημα κοπής, τόσο κατά την εκκίνηση του κινητήρα όσο και κατά τη χρήση του μηχανήματος.

• Κρατήστε τα χέρια και τα πόδια μακριά από το στήριγμα του καθίσματος. Υπάρχει κίνδυνος τραυματισμού από σύνθλιψη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το εργαλείο κοπής συνεχίζει να περιστρέφεται για λίγα δευτερόλεπτα ακόμα και μετά την αποσύμπλεξη ή μετά το σβήσιμο του κινητήρα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όταν υπάρχουν περισσότερα συστήματα κοπής, δώστε μεγάλη προσοχή καθώς η περιστροφή ενός συστήματος μπορεί να προκαλέσει και την περιστροφή των υπολοίπων. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Σε περίπτωση θραύσης ή ατυχημάτων κατά τη διάρκεια της εργασίας, απενεργοποιήστε άμεσα τον κινητήρα και απομακρύνετε το μηχάνημα με τρόπο που να μην προκαλέσει άλλα ατυχήματα. Σε περίπτωση ατυχημάτων με τραυματισμούς, εφαρμόστε άμεσα τις καταλληλότερες διαδικασίες πρώτων βοηθειών για την περίσταση και επικοινωνήστε με ένα νοσοκομείο για την κατάλληλη θεραπεία. Αφαιρέστε σχολαστικά ενδεχόμενα θραύσματα που μπορεί να προκαλέσουν ζημιές ή τραυματισμούς σε ανθρώπους ή ζώα, εάν μείνουν χωρίς επιτήρηση. Περιορισμοί χρήσης

• Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένα, ελαττωματικά ή λάθος τοποθετημένα προστατευτικά (κάδος περισυλλογής, προστατευτικό πλευρικής ή οπίσθιας αποβολής)

• Μη χρησιμοποιείτε το μηχάνημα εάν τα εξαρτήματα/εργαλεία δεν έχουν τοποθετηθεί στα προβλεπόμενα σημεία.

• Μην απενεργοποιείτε, αφαιρείτε ή τροποποιείτε τα υπάρχοντα συστήματα ασφαλείας/μικροδιακόπτες.

• Μην υποβάλετε το μηχάνημα σε υπερβολική καταπόνηση και μη χρησιμοποιείτε ακατάλληλα μηχανήματα για βαριές εργασίες. Η χρήση κατάλληλου μηχανήματος μειώνει τους κινδύνους και βελτιώνει την ποιότητα της εργασίας.

• Το μηχάνημα δεν επιτρέπεται να κινείται σε δημόσιους δρόμους. Η χρήση του (σύμφωνα με τον Κώδικα Οδικής Κυκλοφορίας) πρέπει να γίνεται αποκλειστικά και μόνο σε δρόμους που δεν κυκλοφορούν άλλα οχήματα.EL - 7

3.4 ΣΥΝΤΗΡΗΣΗ, ΑΠΟΘΗΚΕΥΣΗ

Η τακτική συντήρηση και η σωστή αποθήκευση προστατεύουν την ασφάλεια του μηχανήματος και τις επιδόσεις του.

• Μη χρησιμοποιείτε ποτέ το μηχάνημα με φθαρμένα ή ελαττωματικά εξαρτήματα. Τα ελαττωματικά εξαρτήματα πρέπει να αντικαθίστανται και όχι να επισκευάζονται.

• Κατά τις διαδικασίες ρύθμισης του μηχανήματος, δώστε προσοχή για την αποφυγή παγίδευσης των δακτύλων ανάμεσα στο κινούμενο σύστημα κοπής και τα σταθερά μέρη του μηχανήματος.

• Πηγαίνετε να επισκευάσετε το μηχάνημα σε εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Αυτό επιτρέπει τη διατήρηση της ασφάλειας του μηχανήματος.

• Μην κάνετε επισκευές στη μπαταρία. Οι εργασίες επισκευής πρέπει να πραγματοποιούνται από τον κατασκευαστή ή από εξειδικευμένο κέντρο σέρβις. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Το επίπεδο θορύβου και κραδασμών που αναγράφεται στις παρούσες οδηγίες, είναι οι μέγιστες τιμές χρήσης του μηχανήματος. Η χρήση μη ισορροπημένου εργαλείου κοπής, η υπερβολική ταχύτητα κίνησης και η απουσία συντήρησης συμβάλλουν σημαντικά στις εκπομπές θορύβου και στη δημιουργία κραδασμών. Κατά συνέπεια, είναι αναγκαίο να ληφθούν προληπτικά μέτρα για την εξάλειψη των πιθανών ζημιών λόγω της υψηλής στάθμης θορύβου και των κραδασμών; Φροντίστε για τη συντήρηση του μηχανήματος και φοράτε ωτοασπίδες, κάνοντας διαλείμματα κατά τη διάρκεια της εργασίας.

Για τη μείωση του κινδύνου πυρκαγιάς, μην αφήνετε τα γεμάτα με υλικά δοχεία σε εσωτερικούς χώρους.

3.5 ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Η προστασία του περιβάλλοντος πρέπει να αποτελεί μια σημαντική και πρωταρχική πλευρά στη χρήση του μηχανήματος, προς όφελος της πολιτισμένης συμβίωσης και του περιβάλλοντος στο οποίο ζούμε.

• Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση υλικών συσκευασίας, ελαττωματικών εξαρτημάτων και οποιουδήποτε στοιχείου μπορεί να μολύνει το περιβάλλον. Αυτά τα απορρίμματα δεν πρέπει να διατίθενται με τα οικιακά απορρίμματα, αλλά πρέπει να συγκεντρώνονται χωριστά και να παραδίδονται στα ειδικά κέντρα συλλογής, που θα φροντίσουν για την ανακύκλωση των υλικών.

• Τηρείτε αυστηρά την τοπική νομοθεσία για τη διάθεση των υλικών προς απόρριψη.

• Εάν αποφασίσετε να μην χρησιμοποιήσετε ξανά το μηχάνημα, μην το εγκαταλείπετε στο περιβάλλον, αλλά απευθυνθείτε σε εξουσιοδοτημένο κέντρο ανακύκλωσης σύμφωνα με την ισχύουσα νομοθεσία. Οι ηλεκτρικές συσκευές δεν πρέπει να διατίθενται με τα οικιακά απορρίμματα. Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΚ σχετικά με τα απορρίμματα ηλεκτρικών και ηλεκτρονικών συσκευών και τους εθνικούς κανονισμούς για την εφαρμογή της, οι ηλεκτρικές συσκευές που έχουν ολοκληρώσει τον κύκλο ζωής τους πρέπει να συγκεντρώνονται χωριστά με σκοπό τη φιλική προς το περιβάλλον ανακύκλωσή τους. Αν οι ηλεκτρικές συσκευές απορριφθούν σε χωματερή ή στο έδαφος, οι βλαβερές ουσίες μπορεί να φτάσουν στον υδροφόρο ορίζοντα και να διεισδύσουν στην τροφική αλυσίδα προκαλώντας βλάβες στην υγεία και την ευημερία σας. Για λεπτομερέστερες πληροφορίες σχετικά με τη διάθεση του προϊόντος, απευθυνθείτε στον αρμόδιο φορέα για τη διάθεση των οικιακών απορριμμάτων ή στον Αντιπρόσωπο. Στο τέλος της ωφέλιμης ζωής τους, απορρίψτε τις μπαταρίες με τη δέουσα προσοχή και σύμφωνα με τους ισχύοντες τοπικούς κανονισμούς. Η μπαταρία περιέχει υλικά που είναι επικίνδυνα για εσάς και για το περιβάλλον. Αυτή πρέπει να αφαιρείται και να διατίθεται χωριστά σε ένα κέντρο που δέχεται μπαταρίες ιόντων λιθίου. Η διαφοροποιημένη συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών, επιτρέπει την ανακύκλωση των υλικών και την επαναχρησιμοποίηση. Η επαναχρησιμοποίηση των ανακυκλωμένων υλικών εμποδίζει τη μόλυνση του περιβάλλοντος και μειώνει τη ζήτηση πρώτων υλών.

4. ΓΝΏΡΙΜΙΑ ΜΕ ΤΟ ΜΗΧΑΝΗΜΑ

4.1 ΠΕΡΙΓΡΑΦΗ ΜΗΧΑΝΗΜΑΤΟΣ ΚΑΙ

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Αυτό το μηχάνημα είναι μια χλοοκοπτική μηχανή με εποχούμενο χειριστή. Το μηχάνημα είναι εξοπλισμένο με έναν ηλεκτροκινητήρα που κινεί το σύστημα κοπής και έναν ηλεκτροκινητήρα που ελέγχει την κίνηση. Το μηχάνημα είναι εξοπλισμένο με κίνηση στους πίσω τροχούς. Ο χειριστής είναι σε θέση να οδηγήσει το μηχάνημα και να ενεργοποιήσει τα κύρια χειριστήρια μένοντας πάντα καθισμένος στη θέση οδήγησης.EL - 8 Τα συστήματα ασφαλείας που είναι τοποθετημένα στο μηχάνημα προβλέπουν την ακινητοποίηση του κινητήρα και του συστήματος κοπής μέσα σε λίγα δευτερόλεπτα (παρ. 7.2.2).

4.1.1 Προβλεπόμενη χρήση

Αυτό το μηχάνημα είναι σχεδιασμένο και κατασκευασμένο για την κοπή της χλόης. Ειδικότερα, τα μοντέλα:

• MP 84 Li 48 Series V1/V2 και MP 98 Li 48 Series V3 μπορείτε να κάνετε τα εξής:

1. κοπή της χλόης και συλλογή

στον κάδο περισυλλογής,

2. κοπή της χλόης και εκφόρτωση στο

έδαφος από πίσω (εάν προβλέπεται);

3. να κόψετε τη χλόη, να την ψιλοκόψετε

και να την εναποθέσετε στο έδαφος (λειτουργία "mulching") (αν προβλέπεται). Με τα μοντέλα:

• SD 98 Li 48 Series V1/V2 e SD 108 Li 48 Series V3 μπορείτε να κάνετε τα εξής:

1. να κόψετε τη χλόη και να την

αδειάσετε από το πλάι,

2. να κόψετε τη χλόη, να την ψιλοκόψετε

και να την εναποθέσετε στο έδαφος (λειτουργία "mulching") (αν προβλέπεται). Η χρήση ειδικών εξαρτημάτων, που παρέχονται από τον κατασκευαστή ως γνήσιος εξοπλισμός ή πωλούνται ξεχωριστά, επιτρέπει την εκτέλεση αυτής της εργασίας σε διάφορες καταστάσεις λειτουργίας, που αναφέρονται στο παρόν εγχειρίδιο ή στις οδηγίες που συνοδεύουν τα επιμέρους εξαρτήματα. Ομοίως, η δυνατότητα εφαρμογής πρόσθετων εξαρτημάτων (εφόσον παρέχονται από τον κατασκευαστή) μπορεί να επεκτείνει την προβλεπόμενη χρήση, ανάλογα με τα όρια και τις προϋποθέσεις που ορίζονται στις οδηγίες που συνοδεύουν αυτό το εξάρτημα.

4.1.2 Ακατάλληλη χρήση

Οποιαδήποτε άλλη χρήση, εκτός από την προβλεπόμενη χρήση, μπορεί να είναι επικίνδυνη και να προκαλέσει ζημιά σε άτομα ή/και αντικείμενα. Ως ακατάλληλη χρήση (ενδεικτικά και όχι περιοριστικά) εννοείται:

• Να μεταφέρετε με το μηχάνημα άλλα άτομα, παιδιά ή ζώα, καθώς υπάρχει κίνδυνος πτώσης και σοβαρού τραυματισμού ή δημιουργία συνθηκών μη ασφαλούς οδήγησης.

• Η χρήση του μηχανήματος πάνω σε ασταθή, ολισθηρά, παγωμένα, πετρώδη ή ανώμαλα εδάφη, λακκούβες με νερό που δεν επιτρέπουν την αξιολόγηση της σύστασης του εδάφους,

• Η χρήση του συστήματος κοπής σε περιοχές χωρίς χλόη;

• η χρήση του μηχανήματος για το μάζεμα φύλλων ή υπολειμμάτων.

Η ακατάλληλη χρήση του μηχανήματος έχει ως αποτέλεσμα την ακύρωση της εγγύησης και οποιασδήποτε ευθύνης του κατασκευαστή, καθιστώντας υπεύθυνο το χρήστη για τις υποχρεώσεις που προκύπτουν από ζημιές ή τραυματισμό του χρήστη ή τρίτων.

Το μηχάνημα αυτό προορίζεται για χρήση από τους καταναλωτές, ήτοι από μη επαγγελματίες χειριστές. Προορίζεται για "ερασιτεχνική χρήση" και πρέπει να χρησιμοποιείται από έναν μόνο χειριστή.

4.2 ΣΗΜΑΝΣΗ ΑΣΦΑΛΕΙΑΣ

Στο μηχάνημα εμφανίζονται διάφορα σύμβολα (εικ. 2 ). Σκοπός τους είναι να υπενθυμίζουν στο χειριστή τη συμπεριφορά που πρέπει να τηρεί για την προσεκτική και ασφαλή χρήση του. Σημασία των συμβόλων:

Πριν χρησιμοποιήσετε το μη- χάνημα διαβάστε τις οδηγίες.

Πριν κάνετε οποιαδήποτε εργασία συντήρησης ή επισκευής, βγάλτε το κλειδί και διαβάστε τις οδηγίες. ΚΙΝΔΥΝΟΣ ΕΚΤΟΞΕΥΣΗΣ ΑΝΤΙΚΕΙΜΕΝΏΝ Μην εργάζεστε χωρίς να έχετε τοποθετήσει το προ- στατευτικό οπίσθιας αποβο- λής ή τον κάδο περισυλλο- γής. (μόνο για μοντέλα με οπίσθια περισυλλογή) ΚΙΝΔΥΝΟΣ ΕΚΤΟΞΕΥΣΗΣ ΑΝΤΙΚΕΙΜΕΝΏΝ Μην εργάζεστε χωρίς να έχετε τοποθετήσει τον πλευ- ρικό εκτροπέα αποβολής. (μόνο για μοντέλα με πλευ- ρική αποβολή) ΚΙΝΔΥΝΟΣ ΕΚΤΟΞΕΥΣΗΣ ΑΝΤΙΚΕΙΜΕΝΏΝ Κατά τη χρήση, κρατάτε τα άτομα μακριά από την περι- οχή εργασίας.EL - 9 ΚΙΝΔΥΝΟΣ ΑΝΑΤΡΟΠΗΣ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ Μην χρησιμοποιείτε αυτό το μηχάνημα σε εδάφη με κλίση μεγαλύτερη από 10°. ΚΙΝΔΥΝΟΣ ΣΥΝΘΛΙΨΗΣ Βεβαιωθείτε ότι τα παιδιά παραμένουν μακριά από το μηχάνημα όταν λειτουργεί. ΚΙΝΔΥΝΟΣ ΚΟΨΙΜΑΤΟΣ Συστήματα κοπής σε κίνηση. Μη βάζετε χέρια ή πόδια εντός του χώρου όπου βρί- σκονται τα συστήματα κοπής. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Οι κατεστραμμένες ή δυσανάγνωστες αυτοκόλλητες ετικέτες πρέπει να αντικαθίστανται. Ζητήστε τις νέες ετικέτες από το εξουσιοδοτημένο Σέρβις.

4.3 ΕΤΙΚΕΤΑ ΠΡΟΣΔΙΟΡΙΣΜΟΥ

Στην ετικέτα αναγνώρισης περιλαμβάνονται τα παρακάτω στοιχεία (εικ. 1):

1. Στάθμη ηχητικής ισχύος.

2. Σήμα συμμόρφωσης CE.

4. Τύπος μηχανήματος.

6. Όνομα και διεύθυνση του Κατασκευαστή.

7. Κωδικός προϊόντος.

8. Μέγ. ταχύτητα λειτουργίας κινητήρα.

10. Βαθμός ηλεκτρικής προστασίας.

11. Ονομαστική ένταση.

12. Χωρητικότητα μπαταρίας.

Αντιγράψτε τα στοιχεία αναγνώρισης του μηχανήματος στον ειδικό χώρο της ετικέτας, στο πίσω μέρος του εξωφύλλου. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Χρησιμοποιείτε τα στοιχεία αναγνώρισης που αναγράφονται στην ετικέτα αναγνώρισης προϊόντος κάθε φορά που απευθύνεστε στο εξουσιοδοτημένο Σέρβις.

Το παράδειγμα της δήλωσης συμμόρφωσης βρίσκεται στις τελευταίες σελίδες του εγχειριδίου.

4.4 ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

Το μηχάνημα αποτελείται από τα ακόλουθα βασικά εξαρτήματα, στα οποία αντιστοιχούν οι παρακάτω λειτουργίες (Εικ.1 ): A. Συγκρότημα συστημάτων κοπής: είναι το σύστημα που αποτελείται από την προστασία, που περικλείει τα περιστρεφόμενα συστήματα κοπής, και από τα συστήματα κοπής. B. Συστήματα κοπής: είναι τα εξαρτήματα που σκοπό έχουν την κοπή της χλόης. Τα πτερύγια που υπάρχουν στα άκρα διευκολύνουν τη μεταφορά της κομμένης χλόης προς το κανάλι αποβολής. C. Πλευρικός εκτροπέας αποβολής: Είναι μια προστασία ασφαλείας και εμποδίζει τυχόν αντικείμενα που συλλέγονται από τα συστήματα κοπής να πεταχτούν μακριά από το μηχάνημα (μόνο για μοντέλα με πλευρική αποβολή). D. Κανάλι αποβολής: είναι το στοιχείο σύνδεσης ανάμεσα στο συγκρότημα των συστημάτων κοπή και τον κάδο περισυλλογής (μόνο για τα μοντέλα με οπίσθια περισυλλογή). E. Κάδος περισυλλογής: εκτός από τη λειτουργία περισυλλογής της κομμένης χλόης, αποτελεί ένα στοιχεία ασφάλειας, εμποδίζοντας τυχόν αντικείμενα που συλλέγονται από τα συστήματα κοπής να πεταχτούν μακριά από το μηχάνημα (μόνο για μοντέλα με οπίσθια περισυλλογή). F. Προστασία οπίσθιας αποβολής (διατίθεται κατόπιν παραγγελίας): τοποθετείται στη θέση του κάδου περισυλλογής για να εμποδίζει τυχόν αντικείμενα που έχουν περισυλλέξει τα συστήματα κοπής να εκτοξευθούν μακριά από το μηχάνημα (μόνο για τα μοντέλα με οπίσθια περισυλλογή). G. Κάθισμα οδηγού: είναι η θέση εργασίας του χειριστή και διαθέτει αισθητήρα που εντοπίζει την παρουσία του για την επέμβαση των διατάξεων ασφαλείας. H. Κινητήρας δίσκων: παρέχει κίνηση στα συστήματα κοπής.

I. Κινητήρας μετάδοσης κίνησης:

παρέχει κίνηση στους τροχούς. J. Μπαταρία: παρέχει ενέργεια στους κινητήρες και σε όλα τα ηλεκτρικά εξαρτήματα του μηχανήματος. K. Μπροστινός προφυλακτήρας: προστατεύει το εμπρός μέρος του μηχανήματος. L. Τιμόνι: ελέγχει το στρίψιμο των μπροστινών τροχών. M. Πληκτρολόγιο: διεπαφή που ομαδοποιεί τα βασικά χειριστήρια για τη χρήση του μηχανήματος.EL - 10

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι κανόνες ασφαλείας που πρέπει να τηρούνται περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους. Μη χρησιμοποιείτε το μηχάνημα πριν ολοκληρώσετε τις διαδικασίες που προβλέπει το κεφάλαιο “ΣΥΝΑΡΜΟΛΟΓΗΣΗ”. Για λόγους αποθήκευσης και μεταφοράς, μερικά εξαρτήματα του μηχανήματος δεν συναρμολογούνται απευθείας στο εργοστάσιο, αλλά πρέπει να τοποθετηθούν μετά την αφαίρεση της συσκευασίας. Η αποσυσκευασία και η ολοκλήρωση της συναρμολόγησης πρέπει να γίνονται πάνω σε επίπεδη και σταθερή επιφάνεια με επαρκή χώρο για τη μετακίνηση του μηχανήματος και των υλικών συσκευασίας, χρησιμοποιώντας πάντα τα κατάλληλα εργαλεία.

5.1 ΕΞΑΡΤΗΜΑΤΑ ΓΙΑ ΣΥΝΑΡΜΟΛΟΓΗΣΗ

Η συσκευασία περιέχει τα εξαρτήματα για συναρμολόγηση που αναφέρονται στον ακόλουθο πίνακα:

1 Τιμόνι 2 Κάλυμμα του ταμπλό και εξαρτήματα τοποθέτησης του τιμονιού 3 Κάθισμα οδηγού 4 Φορτιστής μπαταρίας 5 Μπροστινός προφυλακτήρας 6 Αντιδονητικοί τροχίσκοι 7 Τσάντα με σχετικές βίδες στερέωσης και σχετικές οδηγίες ( μόνο για μοντέλα με οπίσθιας περισυλλογής)

Κάτω πλευρά της πίσω πλάκας, τα στηρίγματα του κάδου και τα σχετικά εξαρτήματα συμπλήρωσης και συναρ- μολόγησης (μόνο για τα μοντέλα με οπίσθια περισυλλογή)

Πλευρικός εκτροπέας αποβολής (μόνο για τα μοντέλα με πλευρική αποβολή) 10 Πλευρικές ενισχύσεις του συγκροτήματος συστημάτων κοπής ( μόνο για μοντέλα με πλευρική αποβολή, εάν προβλέπεται). 11 Φάκελος με: - εγχειρίδια οδηγιών και έγγραφα - βίδες συναρμολόγησης του καθίσματος - εξαρτήματα τοποθέτησης του πλευ- ρικού εκτροπέα αποβολής (μόνο για τα μοντέλα με πλευρική αποβολή) - 2 κλειδιά μίζας

Σετ θήκης κινητού τηλεφώνου (αν προβλέπεται).

1. Ανοίξτε τη συσκευασία προσεκτικά

για να μη χαθούν εξαρτήματα

2. Συμβουλευθείτε το φυλλάδιο στο εσωτερικό της

συσκευασίας και τις παρούσες οδηγίες χρήσης.

3. Βγάλτε από το κιβώτιο όλα τα μη

συναρμολογημένα εξαρτήματα.

4. Αφαιρέστε το μηχάνημα από τη συσκευασία

τηρώντας τις παρακάτω προφυλάξεις:

• Τοποθετήστε τα συστήματα κοπής στην υψηλότερη θέση (παρ. 6.4) για να μην τα καταστρέψετε κατά την κάθοδο του μηχανήματος από την παλέτα.

• Τοποθετήστε τον μοχλό απεμπλοκής της πίσω μετάδοσης σε θέση απεμπλοκής (παρ. 6.3).

• Κατεβάστε το μηχάνημα από την παλέτα.

5.2 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΤΙΜΟΝΙΟΥ

1. Τοποθετήστε το μηχάνημα σε οριζόντια θέση

και ευθυγραμμίστε τους εμπρός τροχούς.

2. Τοποθετήστε το μουαγιέ (εικ. 3.A) στον άξονα

(εικ. 3.B), φροντίζοντας ο πείρος (εικ. 3.C) να τοποθετηθεί σωστά στην υποδοχή του μουαγιέ.

3. Τοποθετήστε το καπάκι του ταμπλό

(εικ. 3.D) κουμπώνοντας τα πέντε άγκιστρα στις αντίστοιχες έδρες.

4. Τοποθετήστε το τιμόνι (εικ. 3.E) στο

μουαγιέ (εικ. 3.A) έτσι ώστε οι ακτίνες να είναι γυρισμένες προς το κάθισμα. 5a. Μόνο για τιμόνι τύπου “I” - Εισαγάγετε τον αποστάτη (εικ. 3.F) και στερεώστε το τιμόνι με τις βίδες (εικ. 3.G) που παρέχονται, με την υποδεικνυόμενη σειρά. 5b. Μόνο για τιμόνι τύπου “II” - Στερεώστε το τιμόνι με τις βίδες (εικ. 3.F, 3.G) που παρέχονται, με την υποδεικνυόμενη σειρά. 6a. Μόνο για τιμόνι τύπου “I” - Εφαρμόστε το καπάκι του τιμονιού (εικ. 3.H) και κουμπώστε το στην αντίστοιχη έδρα. 6b. Μόνο για τιμόνι τύπου “II” - Εφαρμόστε τη βάση κινητού (εικ. 3.H) και κουμπώστε το στην αντίστοιχη έδρα.

5.3 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ

Συναρμολογήστε το κάθισμα (εικ. 4.A) στην πλάκα (εικ. 4.B) χρησιμοποιώντας τις βίδες (εικ. 4.C).

5.4 ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΜΠΡΟΣΤΙΝΟΥ

ΠΡΟΦΥΛΑΚΤΗΡΑ 1a. Μόνο για προφυλακτήρα τύπου “I” - Συναρμολογήστε τον προφυλακτήρα εμπρός (εικ. 5.A) στην κάτω πλευρά του πλαισίου (εικ. 5.B) χρησιμοποιώντας τις τέσσερις βίδες (εικ. 5.C). 1b. Μόνο για προφυλακτήρα τύπου “II”EL - 11

1. Συναρμολογήστε τα δύο στηρίγματα (εικ.

5.A) και (εικ. 5.B) στην κάτω πλευρά του πλαισίου (εικ. 5.C) τηρώντας την κατεύθυνση συναρμολόγησης που υποδεικνύεται στην εικόνα: R = δεξιά, L = αριστερά.

2. Σφίξτε καλά τις βίδες (εικ. 5.D).

3. Στερεώστε τον μπροστινό προφυλακτήρα

(εικ. 5.E) στα στηρίγματα (εικ. 5.A) και (εικ. 5.B) με τις βίδες (εικ. 5.F) και τα παξιμάδια (εικ. 5.G).

5.5 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΠΛΕΥΡΙΚΟΥ

ΕΚΤΡΟΠΕΑ ΑΠΟΒΟΛΗΣ (ΜΟΝΟ ΓΙΑ ΤΑ ΜΟΝΤΕΛΑ ΜΕ ΠΛΕΥΡΙΚΗ ΑΠΟΒΟΛΗ)

1. Από το εσωτερικό του πλευρικού εκτροπέα

αποβολής (εικ. 6.Α), τοποθετήστε το ελατήριο (εικ. 6.Β) εισάγοντας το άκρο (εικ. 6.Β.1) στην οπή και γυρίζοντάς το έτσι ώστε τόσο το ελατήριο (εικ. 6.Β) όσο και το άκρο (εικ. 6.Β.2) να μπουν σωστά στις αντίστοιχες υποδοχές.

2. Τοποθετήστε τον πλευρικό εκτροπέα

αποβολής (εικ. 6.Α) σε αντιστοιχία με τα στηρίγματα (εικ. 6.C) των συστημάτων κοπής και, με τη βοήθεια ενός κατσαβιδιού, γυρίστε το δεύτερο άκρο (εικ. 6.B.2) του ελατηρίου (εικ. 6.B) έτσι ώστε να βρεθεί στο εξωτερικό του πλευρικού εκτροπέα αποβολής.

3. Εισάγετε τον πείρο (εικ. 6.D) στις οπές των

στηριγμάτων (εικ. 6.C) και του πλευρικού εκτροπέα αποβολής, περνώντας τον μέσα από τις σπείρες του ελατηρίου (εικ. 6.B) μέχρι να βγει εντελώς το διάτρητο άκρο από το εσωτερικό στήριγμα.

4. Εισάγετε την κοπίλια (εικ. 6.E) στην οπή (εικ.

6.D.1) του πείρου (εικ. 6.D) και γυρίστε τον πείρο όσο αρκεί για να διπλώσετε τα δύο άκρα (εικ. 6.E.1) της κοπίλιας, (με τη βοήθεια μιας πένσας), έτσι ώστε να μην μπορεί να βγει και να προκαλέσει την έξοδο του πείρου (εικ. 6.D). ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βεβαιωθείτε ότι το ελατήριο λειτουργεί σωστά, διατηρώντας σταθερά τον πλευρικό εκτροπέα αποβολής κατεβασμένο και ότι ο πείρος είναι σωστά τοποθετημένος, χωρίς πιθανότητα κατά λάθος εξόδου. Βεβαιωθείτε ότι το προστατευτικό πλευρικής εκφόρτωσης (Εικ. 7.A) είναι κατεβασμένο και μπλοκαρισμένο από το μοχλό ασφαλείας (Εικ. 7.B).

Πριν από την αποσυναρμολόγηση ή τη συντήρηση του εκτροπέα, θυμηθείτε να σπρώξετε το μοχλό ασφαλείας (εικ. 8.B) και να σηκώσετε το προστατευτικό πλευρικής εκφόρτωσης (εικ. 8.A) για να επιτραπεί η αποσυναρμολόγηση.

Για να αποσυναρμολογήσετε τον εκτροπέα, πραγματοποιήστε τις ενέργειες με αντίστροφη σειρά από ότι στη συναρμολόγηση.

5.6 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΠΛΕΥΡΙΚΏΝ

ΕΝΙΣΧΥΣΕΏΝ ΤΟΥ ΣΥΓΚΡΟΤΗΜΑΤΟΣ ΣΥΣΤΗΜΑΤΏΝ ΚΟΠΗΣ (ΜΟΝΟ ΓΙΑ ΜΟΝΤΕΛΑ ΜΕ ΠΛΕΥΡΙΚΗ ΑΠΟΒΟΛΗ, ΕΑΝ ΠΡΟΒΛΕΠΕΤΑΙ). Ολοκληρώστε τη συναρμολόγηση του συγκροτήματος των συστημάτων κοπής τοποθετώντας τις πλευρικές ενισχύσεις στο προφίλ του συγκροτήματος των συστημάτων κοπής χρησιμοποιώντας τις αντίστοιχες βίδες (εικ. 9)

5.7 ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΣΥΜΠΛΗΡΏΣΗ ΤΗΣ

ΠΙΣΏ ΠΛΑΚΑΣ (ΜΟΝΟ ΓΙΑ ΜΟΝΤΕΛΑ ΜΕ ΟΠΙΣΘΙΑ ΠΕΡΙΣΥΛΛΟΓΗ)

1. Συναρμολογήστε τα κάτω ελάσματα

(εικ. 10.A) και (εικ. 10.B), τηρώντας την κατεύθυνση συναρμολόγησης που υποδεικνύεται στην εικόνα, στερεώστε τα με τις βίδες (εικ. 10.C) και τα παξιμάδια (εικ. 10.D), σφίγγοντας μέχρι τέρμα.

2. Αφαιρέστε τις δύο βίδες (εικ. 10.H), που

θα χρησιμοποιηθούν στη συνέχεια.

3. Τοποθετήστε την κάτω πλευρά (εικ.

10.E) της πίσω πλάκας και στερεώστε την στα κάτω ελάσματα με τις βίδες (εικ. 10.F) και τα παξιμάδια (εικ. 10.G), χωρίς να τα σφίξετε εντελώς.

4. Ολοκληρώστε τη στερέωση της

κάτω πλευράς (εικ. 10.E) της πίσω πλάκας βιδώνοντας μέχρι τέρμα τις δύο κεντρικές βίδες (εικ. 10.H) που είχατε προηγουμένως αφαιρέσει και τις τέσσερις επάνω βίδες (εικ. 10.I)

5. Σφίξτε μέχρι τέρμα τα δύο κάτω

παξιμάδια (εικ. 10.G).

6. Τοποθετήστε τον λεβιέ (εικ. 10.J) του

σηματοδότη κάδου περισυλλογής (εικ. 10.K) και ωθήστε προς τα κάτω μέχρι να κουμπώσει.

7. Συναρμολογήστε τα δύο κάτω ελάσματα

(εικ. 10.L) και (εικ. 10.M), τηρώντας την κατεύθυνση συναρμολόγησης που υποδεικνύεται στην εικόνα, στερεώστε τα με τις βίδες (εικ. 10.N) και τις ελαστικές ροδέλες (εικ. 10.O), σφίγγοντας μέχρι τέρμα.EL - 12

5.8 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΟΥ ΚΑΔΟΥ

ΠΕΡΙΣΥΛΛΟΓΗΣ (ΜΟΝΟ ΓΙΑ ΜΟΝΤΕΛΑ ΜΕ ΟΠΙΣΘΙΑ ΠΕΡΙΣΥΛΛΟΓΗ) (ΜΟΝΟ ΓΙΑ ΤΥΠΟ ΜΟΝΤΕΛΏΝ “III”)

1. Χρησιμοποιήστε τα κουμπιά ανοίγματος/

κλεισίματος του κάδου περισυλλογής (εικ. 13.U, V) για να ευθυγραμμίσετε τον λεβιέ στα δύο έκκεντρα (εικ. 11.A) με τα στηρίγματα (εικ. 11.B) του συλλέκτη γρασιδιού.

Για να πραγματοποιήσετε την ευθυγράμμιση και στη συνέχεια να ρυθμίσετε χειροκίνητα τη θέση του μοχλού δύο έκκεντρων (εικ. 11.A), είναι απαραίτητο να κρατήσετε πατημένο το κουμπί ανοίγματος (εικ. 13.U) ή κλεισίματος (εικ. 13.V) του σάκου περισυλλογής.

2. Συνδέστε τον κάδο περισυλλογής (εικ. 16.A)

στα στηρίγματα (εικ. 16.B) και κεντράρετε σε σχέση με την πίσω πλάκα. Το κεντράρισμα εξασφαλίζεται χρησιμοποιώντας το δεξιό υποστήριγμα ως πλευρικό στήριγμα.

3. Κλείστε τον κάδο περισυλλογής (εικ. 11.C)

κρατώντας πατημένο το κουμπί κλεισίματος του κάδου περισυλλογής (εικ. 13.V).

Για την αφαίρεση του κάδου περισυλλογής (εικ. 11.C), σηκώστε τον με τρόπο ώστε να διατηρείται μια απόσταση από την πλάκα περίπου 10 ÷ 15 cm, όπως φαίνεται στην εικ. 11.

6. ΧΕΙΡΙΣΤΗΡΙΑ ΕΛΕΓΧΟΥ

6.1 ΔΙΑΚΟΠΤΗΣ ΜΕ ΚΛΕΙΔΙ

Αυτό το χειριστήριο με κλειδί έχει τη λειτουργία γενικού διακόπτη, ενεργοποιώντας ή απενεργοποιώντας το κύκλωμα ανάφλεξης του μηχανήματος. Ο κλειδοδιακόπτης (εικ. 12.A) έχει 2 θέσεις:

τροφοδοσίας είναι απενεργοποιημένο και το μηχάνημα σβήνει. Δεν μπορεί να ενεργοποιηθεί καμία λειτουργία

2. Το κλειδί έχει εισαχθεί πλήρως.

μηχάνημα είναι έτοιμο για ανάφλεξη.

Το πεντάλ κίνησης (Εικ. 12.F) ενεργοποιεί την κίνηση στους τροχούς και ρυθμίζει την ταχύτητα του μηχανήματος, τόσο προς τα εμπρός όσο και προς τα πίσω.

το πεντάλ προς τα εμπρός, το μηχάνημα κινείται προς τα εμπρός. Αυξάνοντας την πίεση στο πεντάλ αυξάνεται σταδιακά και η ταχύτητα του μηχανήματος.

πατώντας το πεντάλ προς τα πίσω, το μηχάνημα κινείται με την όπισθεν. Μειώνοντας την πίεση στο πεντάλ μειώνεται σταδιακά και η ταχύτητα του μηχανήματος.

όταν αφήσετε το πεντάλ, ενεργοποιείται αυτόματα ένα βοηθητικό φρένο που επιβραδύνει και σταματά το μηχάνημα, αποτρέποντας οποιαδήποτε κίνηση μέχρι να πατηθεί ξανά το πεντάλ κίνησης.

Το πεντάλ κίνησης απενεργοποιείται όταν ο χειριστής απομακρυνθεί από το κάθισμα.

6.3 ΜΟΧΛΟΣ ΕΜΠΛΟΚΗΣ/ΑΠΕΜΠΛΟΚΗΣ

ΣΥΣΤΗΜΑΤΟΣ ΜΕΤΑΔΟΣΗΣ Ο μοχλός εμπλοκής/απεμπλοκής του συστήματος μετάδοσης (εικ. 12.H) σας επιτρέπει να μετακινήσετε το μηχάνημα χειροκίνητα, χωρίς να το ενεργοποιήσετε. Αυτό το χειριστήριο έχει δύο θέσεις, που υποδεικνύονται από τα ακόλουθα σύμβολα:

Σύστημα μετάδοσης κομπλαρισμένο: μετακινήστε τον μοχλό (εικ. 12.H) στην οριζόντια θέση (A). Ο χειρισμός του μηχανήματος μπορεί να γίνει κανονικά με την εκκίνηση.

Αποσύμπλεξη συστήματος μετάδοσης: μετακινήστε το μοχλό (εικ. 12.H) προς τα κάτω (B). Το μηχάνημα μπορεί να μετακινηθεί με το χέρι χωρίς εκκίνηση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μετακινήστε το μηχάνημα χειροκίνητα μόνο σε επίπεδο έδαφος.EL - 13 ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Ο μοχλός εμπλοκής/απεμπλοκής δεν πρέπει ποτέ να βρίσκεται σε ενδιάμεση θέση. Αυτή η κατάσταση υπερθερμαίνει και καταστρέφει το σύστημα μετάδοσης.

6.4 ΡΥΘΜΙΣΗ ΥΨΟΥΣ ΚΟΠΗΣ

6.4.1 Μοχλός ρύθμισης (μόνο για

μοντέλα τύπου “I” και “II”) Μέσω αυτού του μοχλού (εικ. 12.G) πραγματοποιείται το ανέβασμα και το κατέβασμα του συγκροτήματος συστημάτων κοπής που μπορεί να τοποθετηθεί σε 7 διαφορετικά ύψη κοπής. Οι επτά θέσεις του μοχλού υποδεικνύονται από το «1» έως το «7» πάνω στη σχετική πινακίδα και αντιστοιχούν σε ισάριθμα ύψη κοπής που κυμαίνονται από 3 έως 8 εκατ. Για να μετακινηθείτε από τη μία θέση στην άλλη, ο μοχλός πρέπει να μετακινηθεί πλάγια και να επανατοποθετηθεί σε μία από τις εγκοπές παύσης.

6.4.2 Κουμπιά ρύθμισης (μόνο για

μοντέλα τύπου “III”) Με αυτά τα κουμπιά πραγματοποιείται το ανέβασμα (εικ. 13.S) και το κατέβασμα (εικ. 13.T) του συγκροτήματος συστημάτων κοπής που μπορεί να τοποθετηθεί σε 7 διαφορετικά ύψη κοπής. Οι επτά θέσεις υποδεικνύονται γραφικά στην οθόνη (εικ. 13.W) και αντιστοιχούν στον ίδιο αριθμό υψών κοπής μεταξύ 3 και 8 cm. Για να μετακινηθείτε από τη μια θέση στην άλλη, πατήστε τα κουμπιά ρύθμισης (εικ. 13.S, εικ. 13.T) μέχρι να φτάσετε στην επιθυμητή θέση. Εναλλακτικά, κρατώντας πατημένο ένα από τα δύο κουμπιά ρύθμισης, μπορείτε να αλλάζετε συνεχώς το ύψος του συγκροτήματος κοπής μέχρι την επιθυμητή θέση.

Εάν το κλειδί έχει εισαχθεί πλήρως (εικ. 12.A), το πάτημα του κουμπιού όπισθεν (εικ. 13.C) μαζί με τα κουμπιά ανεβάσματος (εικ. 13.S) ή κατεβάσματος (εικ. 13.Τ) μπορείτε να ανυψώσετε ή να χαμηλώστε το συγκρότημα συστημάτων κοπής ακόμα και όταν ο οδηγός δεν κάθεται πάνω στο μηχάνημα.

6.5 ΚΟΥΜΠΙ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

Το κουμπί έκτακτης ανάγκης (Εικ. 12.B) επιτρέπει στο μηχάνημα να σταματήσει αμέσως σε περίπτωση ανάγκης. Το κουμπί έχει δύο θέσεις:

του κουμπιού έκτακτης ανάγκης σταματά τους κινητήρες των συστημάτων κοπής και ελέγχου κίνησης.

2. Απενεργοποιημένο:

το κουμπί έκτακτης ανάγκης δεξιόστροφα για να το απενεργοποιήσετε και να επαναφέρετε όλες τις λειτουργίες. Για να ξεκινήσετε το μηχάνημα επαναλάβετε τη διαδικασία εκκίνησης με το κλειδί (παρ. 7.4).

Με ενεργοποιημένο το κουμπί έκτακτης ανάγκης δεν είναι δυνατή η εκκίνηση του μηχανήματος.

Το κουμπί έκτακτης ανάγκης δεν πρέπει ποτέ να χρησιμοποιείται ως συνηθισμένη μέθοδος διακοπής λειτουργίας του μηχανήματος.

6.6 ΒΟΗΘΗΤΙΚΗ ΠΡΙΖΑ ΓΙΑ ΑΞΕΣΟΥΑΡ USB

Αυτή η πρίζα (εικ. 12.Ι) μπορεί να φορτίσει συσκευές USB. Η λειτουργία του είναι μόνο για φόρτιση. Η πρίζα δεν διαθέτει λειτουργία επικοινωνίας με τη συνδεδεμένη συσκευή USB. Η πρίζα ενεργοποιείται μόνο όταν το κλειδί (12.Α) είναι πλήρως τοποθετημένο. Μην φορτίζετε το εξάρτημα που είναι συνδεδεμένο στην υποδοχή USB σε συνθήκες βροχής, υγρές συνθήκες ή σε συνθήκες υψηλής θερμοκρασίας με άμεση έκθεση στο ηλιακό φως. Η χρήση στις προαναφερθείσες συνθήκες οδηγεί σε απώλεια της εγγύησης και ο Κατασκευαστής δεν αναλαμβάνει καμία ευθύνη σε περίπτωση προβλημάτων. Μην ανοίγετε την τάπα της θύρας USB σε συνθήκες βροχής ή σε περιοχές με σκόνη. Ο Κατασκευαστής δεν αναλαμβάνει καμία ευθύνη σε περίπτωση βλάβης του εξαρτήματος που συνδέεται στην υποδοχή USB ή απώλειας δεδομένων κατά τη χρήση του.EL - 14

• Η εκπομπή ενός διπλού ηχητικού σήματος υποδηλώνει την έλλειψη του κάδου περισυλλογής. Ελέγξτε την παρουσία ή τη σωστή συναρμολόγηση του κάδου περισυλλογής (μόνο για μοντέλα με οπίσθια περισυλλογή).

• Η εκπομπή ενός συνεχούς ηχητικού σήματος υποδεικνύει ότι ο κάδος περισυλλογής είναι γεμάτος. Φροντίστε να τον αδειάσετε (βλ. παρ.

7.5.4) (μόνο για μοντέλα με οπίσθια περισυλλογή).

• Η εκπομπή ενός μόνο ηχητικού σήματος υποδηλώνει την έλλειψη συναίνεσης για κοπή με όπισθεν. Δείτε το εικονίδιο εικ. 13. C.

• Η εκπομπή ενός διακοπτόμενου ηχητικού σήματος υποδηλώνει ότι το κλειδί έχει εισαχθεί αλλά το μηχάνημα δεν έχει ξεκινήσει μέσα σε λίγα λεπτά από την εισαγωγή του.

Αυτός ο μοχλός, ο οποίος μπορεί να αφαιρεθεί από την έδρα του, επιτρέπει την ανατροπή του κάδου περισυλλογής για άδειασμα, μειώνοντας την προσπάθεια που απαιτείται από τον χειριστή (εικ. 12.E).

Ανάλογα με το μοντέλο, το μηχάνημά σας μπορεί να εξοπλιστεί με μία από τις εκδόσεις του πληκτρολογίου (εικ. 12.C, εικ. 12.D e εικ. 12.L) που περιγράφεται παρακάτω:

Με το κλειδί τοποθετημένο πλήρως, αυτό το κουμπί (εικ. 13.A) θέτει σε λειτουργία το μηχάνημα και ενεργοποιεί όλες τις λειτουργίες.

Εάν πληρούνται όλες οι προϋποθέσεις ασφαλείας, ανάβει το εικονίδιο "READY" (εικ. 13.Κ) και το μηχάνημα είναι έτοιμο για χρήση (βλέπε παρ. 7.4).

Πατώντας το κουμπί εικ. 13.B τα συστήματα κοπής συμπλέκονται/ αποσυμπλέκονται.

• Όταν ενεργοποιηθούν τα συστήματα κοπής, τίθενται σε λειτουργία μετά από μερικά δευτερόλεπτα.

• Αποσυμπλέκοντας τα συστήματα κοπής, ενεργοποιείται ταυτόχρονα ένα φρένο που αναστέλλει την περιστροφή μέσα σε μερικά δευτερόλεπτα.

Εάν τα συστήματα κοπής συμπλεχθούν χωρίς να τηρούνται οι προβλεπόμενες συνθήκες ασφαλείας, το μηχάνημα σβήνει ή δεν μπορεί να τεθεί σε λειτουργία (βλ. παρ. 7.2.2).

Κρατώντας πατημένο το κουμπί εικ. 13.C παρέχεται έγκριση για κοπή με την όπισθεν. Για κοπή με την όπισθεν, συμπλέξτε τα συστήματα κοπής και ταυτόχρονα κρατήστε πατημένο το κουμπί.

Η αδυναμία έγκρισης για την κοπή με όπισθεν επισημαίνεται με ένα μόνο ηχητικό σήμα.

πατώντας το κουμπί εικ. 13.D ανάβουν/ σβήνουν οι προβολείς. Με τους προβολείς αναμμένους, ανάβει το εικονίδιο εικ. 13.L.

Το εικονίδιο εικ. 13.E, εάν ανάψει, υποδεικνύει μη συμμόρφωση με τους όρους ασφαλείας ή πιθανή δυσλειτουργία του μηχανήματος (βλ. κεφ. 15).

Οι λυχνίες LED εικ. 13.F συνήθως υποδεικνύουν το επίπεδο φόρτισης των μπαταριών του μηχανήματος, αλλά συγκεκριμένοι συνδυασμοί της κατάστασης φωτισμού τους παρέχουν πληροφορίες σχετικά με δυσλειτουργίες του μηχανήματος (βλ. κεφ. 15).EL - 15 Εικονίδιο "Έτοιμο" Το εικονίδιο εικ. 13.K ανάβει όταν το μηχάνημα είναι ενεργοποιημένο και έτοιμο για χρήση. Εικονίδιο "Bluetooth" Το εικονίδιο εικ. 13.M ανάβει όταν το μηχάνημα και η συσκευή ανταλλαγής δεδομένων είναι συνδεδεμένα. Εικονίδιο ελεγκτών υπερθέρμανσης ή/και κινητήρα Το εικονίδιο εικ. 13.Ν υποδεικνύει υπερθέρμανση των ηλεκτρικών εξαρτημάτων. Δείτε κεφ. 15. Εικονίδιο μοχλού εμπλοκής/ απεμπλοκής συστήματος

Το εικονίδιο εικ. 13.O ενεργοποιείται όταν η μετάδοση δεν είναι ενεργοποιημένη (βλέπε παρ. 6.3 και κεφ. 15). Εικονίδιο παρουσίας χειριστή επάνω στο μηχάνημα Το εικονίδιο εικ. 13.P ανάβει όταν ο χειριστής απουσιάζει από το κάθισμα (βλέπε παρ. 7.2.2). Εικονίδιο κουμπιού έκτακτης ανάγκης Το εικονίδιο εικ. 13.Q ανάβει αν είναι ενεργοποιημένο το κουμπί έκτακτης ανάγκης (βλέπε παρ. 6.5).

6.9.2 Πληκτρολόγιο (τύπος “IΙ”) εικ. 13

Κουμπί εκκίνησης μηχανήματος Με το κλειδί τοποθετημένο πλήρως, αυτό το κουμπί (εικ. 13.A) θέτει σε λειτουργία το μηχάνημα και ενεργοποιεί όλες τις λειτουργίες.

Εάν πληρούνται όλες οι προϋποθέσεις ασφαλείας, ανάβει το εικονίδιο "READY" (εικ. 13.Κ) και το μηχάνημα είναι έτοιμο για χρήση (βλέπε παρ. 7.4). Χειριστήριο σύμπλεξης/ αποσύμπλεξης των συστημάτων κοπής Πατώντας το κουμπί εικ. 13.B τα συστήματα κοπής συμπλέκονται/ αποσυμπλέκονται.

• Όταν ενεργοποιηθούν τα συστήματα κοπής, τίθενται σε λειτουργία μετά από μερικά δευτερόλεπτα.

• Αποσυμπλέκοντας τα συστήματα κοπής, ενεργοποιείται ταυτόχρονα ένα φρένο που αναστέλλει την περιστροφή μέσα σε μερικά δευτερόλεπτα.

Εάν τα συστήματα κοπής συμπλεχθούν χωρίς να τηρούνται οι προβλεπόμενες συνθήκες ασφαλείας, το μηχάνημα σβήνει ή δεν μπορεί να τεθεί σε λειτουργία (βλ. παρ. 7.2.2). Κουμπί έγκρισης κοπής με την όπισθεν Κρατώντας πατημένο το κουμπί εικ. 13.C παρέχεται έγκριση για κοπή με την όπισθεν. Για κοπή με την όπισθεν, συμπλέξτε τα συστήματα κοπής και ταυτόχρονα κρατήστε πατημένο το κουμπί.

Η αδυναμία έγκρισης για την κοπή με όπισθεν επισημαίνεται με ένα μόνο ηχητικό σήμα. Κουμπί ανάμματος προβολέων πατώντας το κουμπί εικ. 13.D ανάβουν/ σβήνουν οι προβολείς. Με τους προβολείς αναμμένους, ανάβει το εικονίδιο εικ. 13.L.EL - 16 Κουμπί "CRUISE CONTROL" Πατώντας το κουμπί εικ. 13.G ενεργοποιείται/ απενεργοποιείται η λειτουργία “CRUISE CONTROL”. Το Cruise Control είναι ένα χειριστήριο που σας επιτρέπει να διατηρείτε την επιθυμητή ταχύτητα με κίνηση προς τα εμπρός, χωρίς να χρειάζεται να κρατάτε πατημένο το πεντάλ κίνησης.

• Πατώντας το κουμπί “CRUISE CONTROL” (εικ. 13.G) ενώ προχωράτε, το μηχάνημα διατηρεί την ταχύτητα που επιτεύχθηκε εκείνη τη στιγμή, χωρίς να χρειάζεται να πατάτε το πεντάλ κίνησης (εικ. 12.F). Όταν η λειτουργία είναι ενεργή, ανάβει στο πληκτρολόγιο το εικονίδιο εικ. 13. Ι.

Με όπισθεν η λειτουργία "CRUISE CONTROL" δεν μπορεί να ενεργοποιηθεί.

Σε ανηφόρες ή κατηφόρες, η ταχύτητα μπορεί να διαφέρει από αυτήν που έχει οριστεί σε επίπεδο έδαφος. Για την απενεργοποίηση του συστήματος και την αποκατάσταση του χειριστηρίου ταχύτητας κίνησης μέσω του πεντάλ κίνησης (εικ. 12.F) αρκεί:

• Πιέστε το κουμπί (Εικ. 13.G.

• Πιέστε το πεντάλ κίνησης (Εικ. 12.F). Κουμπί επιλογέα ταχύτητας συστήματος κοπής Με αυτό το κουμπί (εικ. 13.Η) μπορείτε να επιλέξετε 3 διαφορετικές ταχύτητες περιστροφής του συστήματος κοπής.

1. ECO: Η ταχύτητα περιστροφής

του συστήματος κοπής μειώνεται προκειμένου να παραταθεί η αυτονομία της μπαταρίας. Όταν η λειτουργία είναι ενεργή, ανάβει το εικονίδιο "φύλλο" (εικ. 13.J).

Δεν συνιστάται η χρήση αυτής της λειτουργίας σε επιβαρυμένες συνθήκες κοπής (κοπή με πυκνό, ψηλό, υγρό γρασίδι).

2. ΚΑΝΟΝΙΚΗ: Τυπική ταχύτητα

περιστροφής του συστήματος κοπής για χρήση σε κανονικές συνθήκες κοπής γρασιδιού

3. BOOST: Η ταχύτητα περιστροφής

του συστήματος κοπής αυξάνεται για κοπή χόρτου σε δύσκολες συνθήκες (πυκνό, ψηλό, υγρό γρασίδι). Όταν η λειτουργία είναι ενεργή, ανάβει το εικονίδιο "περιστρεφόμενου δίσκου" (εικ. 13.J). Η αυτονομία της μπαταρίας μειώνεται. Εικονίδιο προσοχής Το εικονίδιο εικ. 13.E, εάν ανάψει, υποδεικνύει μη συμμόρφωση με τους όρους ασφαλείας ή πιθανή δυσλειτουργία του μηχανήματος (βλ. κεφ. 15). Led μπαταρίας Οι λυχνίες LED εικ. 13.F συνήθως υποδεικνύουν το επίπεδο φόρτισης των μπαταριών του μηχανήματος, αλλά συγκεκριμένοι συνδυασμοί της κατάστασης φωτισμού τους παρέχουν πληροφορίες σχετικά με δυσλειτουργίες του μηχανήματος (βλ. κεφ. 15). Εικονίδιο "Έτοιμο" Το εικονίδιο εικ. 13.K ανάβει όταν το μηχάνημα είναι ενεργοποιημένο και έτοιμο για χρήση. Εικονίδιο "Bluetooth" Το εικονίδιο εικ. 13.M ανάβει όταν το μηχάνημα και η συσκευή ανταλλαγής δεδομένων είναι συνδεδεμένα.EL - 17 Εικονίδιο ελεγκτών υπερθέρμανσης ή/και κινητήρα Το εικονίδιο εικ. 13.Ν υποδεικνύει υπερθέρμανση των ηλεκτρικών εξαρτημάτων. Δείτε κεφ. 15. Εικονίδιο μοχλού εμπλοκής/ απεμπλοκής συστήματος

Το εικονίδιο εικ. 13.O ενεργοποιείται όταν η μετάδοση δεν είναι ενεργοποιημένη (βλέπε παρ. 6.3 και κεφ. 15). Εικονίδιο παρουσίας χειριστή επάνω στο μηχάνημα Το εικονίδιο εικ. 13.P ανάβει όταν ο χειριστής απουσιάζει από το κάθισμα (βλέπε παρ. 7.2.2). Εικονίδιο κουμπιού έκτακτης ανάγκης Το εικονίδιο εικ. 13.Q ανάβει αν είναι ενεργοποιημένο το κουμπί έκτακτης ανάγκης (βλέπε παρ. 6.5). ECO εικονίδιο Το εικονίδιο εικ. 13.J ανάβει όταν είναι επιλεγμένη η λειτουργία κοπής ECO. Εικονίδιο BOOST Το εικονίδιο εικ. 13.R ανάβει όταν είναι επιλεγμένη η λειτουργία κοπής BOOST.

6.9.3 Πληκτρολόγιο (τύπος “IΙΙ”) εικ. 13

Κουμπί εκκίνησης μηχανήματος Με το κλειδί τοποθετημένο πλήρως, αυτό το κουμπί (εικ. 13.A) θέτει σε λειτουργία το μηχάνημα και ενεργοποιεί όλες τις λειτουργίες.

Εάν πληρούνται όλες οι προϋποθέσεις ασφαλείας, το λευκό τμήμα του κυκλικού στοιχείου της οθόνης ανάβει (εικ. 13III.F, 13III.Y, 13III.Z) και εμφανίζεται η κατάσταση της μπαταρίας (13.F e 13.Y), το ύψος κοπής (13,W) και οι ενεργές λειτουργίες. Το μηχάνημα είναι έτοιμο για χρήση (βλέπε παρ. 7.4). Χειριστήριο σύμπλεξης/ αποσύμπλεξης των συστημάτων κοπής Πατώντας το κουμπί εικ. 13.B τα συστήματα κοπής συμπλέκονται/ αποσυμπλέκονται.

• Όταν ενεργοποιηθούν τα συστήματα κοπής, τίθενται σε λειτουργία μετά από μερικά δευτερόλεπτα.

• Αποσυμπλέκοντας τα συστήματα κοπής, ενεργοποιείται ταυτόχρονα ένα φρένο που αναστέλλει την περιστροφή μέσα σε μερικά δευτερόλεπτα.

Εάν τα συστήματα κοπής συμπλεχθούν χωρίς να τηρούνται οι προβλεπόμενες συνθήκες ασφαλείας, το μηχάνημα σβήνει ή δεν μπορεί να τεθεί σε λειτουργία (βλ. παρ. 7.2.2). Κουμπί έγκρισης κοπής με την όπισθεν Κρατώντας πατημένο το κουμπί εικ. 13.C παρέχεται έγκριση για κοπή με την όπισθεν. Για κοπή με την όπισθεν, συμπλέξτε τα συστήματα κοπής και ταυτόχρονα κρατήστε πατημένο το κουμπί.

Η αδυναμία έγκρισης για την κοπή με όπισθεν επισημαίνεται με ένα μόνο ηχητικό σήμα. Κουμπί ανάμματος προβολέων Πατώντας το κουμπί εικ. 13.D ανάβουν/ σβήνουν οι προβολείς. Με τους προβολείς αναμμένους, ανάβει το εικονίδιο εικ. 13.L.EL - 18 Κουμπί "CRUISE CONTROL" Πατώντας το κουμπί εικ. 13.G ενεργοποιείται/ απενεργοποιείται η λειτουργία “CRUISE CONTROL”. Το Cruise Control είναι ένα χειριστήριο που σας επιτρέπει να διατηρείτε την επιθυμητή ταχύτητα με κίνηση προς τα εμπρός, χωρίς να χρειάζεται να κρατάτε πατημένο το πεντάλ κίνησης.

• Πατώντας το κουμπί “CRUISE CONTROL” (εικ. 13.G) ενώ προχωράτε, το μηχάνημα διατηρεί την ταχύτητα που επιτεύχθηκε εκείνη τη στιγμή, χωρίς να χρειάζεται να πατάτε το πεντάλ κίνησης (εικ. 12.F). Όταν η λειτουργία είναι ενεργή, ανάβει στο πληκτρολόγιο το εικονίδιο εικ. 13. Ι.

Με όπισθεν η λειτουργία "CRUISE CONTROL" δεν μπορεί να ενεργοποιηθεί.

Σε ανηφόρες ή κατηφόρες, η ταχύτητα μπορεί να διαφέρει από αυτήν που έχει οριστεί σε επίπεδο έδαφος. Για την απενεργοποίηση του συστήματος και την αποκατάσταση του χειριστηρίου ταχύτητας κίνησης μέσω του πεντάλ κίνησης (εικ. 12.F) αρκεί:

• Πιέστε το κουμπί (Εικ. 13.G.

• Πιέστε το πεντάλ κίνησης (Εικ. 12.F). Κουμπί επιλογέα ταχύτητας συστήματος κοπής Με αυτό το κουμπί (εικ. 13.Η) μπορείτε να επιλέξετε 3 διαφορετικές ταχύτητες περιστροφής του συστήματος κοπής.

1. ECO: Η ταχύτητα περιστροφής

του συστήματος κοπής μειώνεται προκειμένου να παραταθεί η αυτονομία της μπαταρίας. Όταν η λειτουργία είναι ενεργή, ανάβει το εικονίδιο "φύλλο" (εικ. 13.J).

Δεν συνιστάται η χρήση αυτής της λειτουργίας σε επιβαρυμένες συνθήκες κοπής (κοπή με πυκνό, ψηλό, υγρό γρασίδι).

2. ΚΑΝΟΝΙΚΗ: Τυπική ταχύτητα

περιστροφής του συστήματος κοπής για χρήση σε κανονικές συνθήκες κοπής γρασιδιού

3. BOOST: Η ταχύτητα περιστροφής

του συστήματος κοπής αυξάνεται για κοπή χόρτου σε δύσκολες συνθήκες (πυκνό, ψηλό, υγρό γρασίδι). Όταν η λειτουργία είναι ενεργή, ανάβει το εικονίδιο "περιστρεφόμενου δίσκου" (εικ. 13.J). Η αυτονομία της μπαταρίας μειώνεται. Κουμπιά ρύθμισης ύψους κοπής Με αυτά τα κουμπιά πραγματοποιείται το ανέβασμα (εικ. 13.S) και το κατέβασμα (εικ. 13.T) του συγκροτήματος συστημάτων κοπής που μπορεί να τοποθετηθεί σε 7 διαφορετικά ύψη κοπής. Βλέπε παράγραφο 6.4.2. Κουμπιά ανοίγματος/κλεισίματος του κάδου περισυλλογής Με τα κουμπιά αυτά μπορείτε να ανοίξετε (εικ. 13.U) και να κλείσετε (εικ.13.V) τον κάδο περισυλλογής. Βλέπε παράγραφο 7.5.4. Εικονίδιο προσοχής Το εικονίδιο εικ. 13.E, εάν ανάψει, υποδεικνύει μη συμμόρφωση με τους όρους ασφαλείας ή πιθανή δυσλειτουργία του μηχανήματος (βλ. κεφ. 15).EL - 19 Led μπαταρίας Οι λυχνίες LED εικ. 13.F συνήθως υποδεικνύουν το επίπεδο φόρτισης των μπαταριών του μηχανήματος, αλλά συγκεκριμένοι συνδυασμοί της κατάστασης φωτισμού τους παρέχουν πληροφορίες σχετικά με δυσλειτουργίες του μηχανήματος (βλ. κεφ. 15). Εικονίδιο "Bluetooth" Το εικονίδιο εικ. 13.M ανάβει όταν το μηχάνημα και η συσκευή ανταλλαγής δεδομένων είναι συνδεδεμένα. Εικονίδιο ελεγκτών υπερθέρμανσης ή/και κινητήρα Το εικονίδιο εικ. 13.Ν υποδεικνύει υπερθέρμανση των ηλεκτρικών εξαρτημάτων. Δείτε κεφ. 15. Εικονίδιο μοχλού εμπλοκής/ απεμπλοκής συστήματος

Το εικονίδιο εικ. 13.O ενεργοποιείται όταν η μετάδοση δεν είναι ενεργοποιημένη (βλέπε παρ. 6.3 και κεφ. 15). Εικονίδιο παρουσίας χειριστή επάνω στο μηχάνημα Το εικονίδιο εικ. 13.P ανάβει όταν ο χειριστής απουσιάζει από το κάθισμα (βλέπε παρ. 7.2.2). Εικονίδιο κουμπιού έκτακτης ανάγκης Το εικονίδιο εικ. 13.Q ανάβει αν είναι ενεργοποιημένο το κουμπί έκτακτης ανάγκης (βλέπε παρ. 6.5). ECO εικονίδιο Το εικονίδιο εικ. 13.J ανάβει όταν είναι επιλεγμένη η λειτουργία κοπής ECO. Εικονίδιο BOOST Το εικονίδιο εικ. 13.R ανάβει όταν είναι επιλεγμένη η λειτουργία κοπής BOOST. Εικονίδιο κάδου περισυλλογής Το εικονίδιο εικ. 13.X υποδεικνύει ότι ο κάδος περισυλλογής είναι ανυψωμένος και ότι πρέπει να κλείσει πριν συνεχίσετε την εργασία σας. Εικονίδιο ύψους κοπής Το εικονίδιο της εικ. 13.W χωρίζεται γραφικά σε τρία τμήματα, το καθένα από τα οποία δείχνει διαφορετικά ύψη κοπής. Digit ποσοστού φόρτισης

Τα digit εικ. 13.Y δείχνουν το ποσοστό φόρτισης της μπαταρίας.

Εάν το μηχάνημα εμφανίσει ανωμαλία, τα ψηφία παρέχουν έναν αριθμητικό κωδικό σφάλματος που προσδιορίζει την ανωμαλία.

Εάν είναι απαραίτητο, δώστε τον αριθμητικό κωδικό σφάλματος στο Εξουσιοδοτημένο Κέντρο Σέρβις. Δείκτης απορρόφησης ρεύματος Ο δείκτης εικ. 13.Ζ. υποδεικνύει το τρέχον επίπεδο απορρόφησης της μπαταρίας από το μηχάνημα.

Για να αυξήσετε τη διάρκεια ζωής της μπαταρίας, ρυθμίστε το ύψος κοπής και την ταχύτητα προς τα εμπρός του μηχανήματος έτσι ώστε η απορρόφηση της μπαταρίας να παραμένει στην πράσινη περιοχή του δείκτη.

6.10 ΛΕΙΤΟΥΡΓΙΑ BLUETOOTH

(ΑΝ ΠΡΟΒΛΕΠΕΤΑΙ) Η λειτουργία Bluetooth επιτρέπει άμεση ασύρματη σύνδεση μεταξύ του μηχανήματος και μιας συσκευής σε μικρή απόσταση. Η κατάλληλη εφαρμογή για την ανταλλαγή δεδομένων πρέπει να εγκατασταθεί στη συσκευή:

1. κατεβάστε την εφαρμογή χρησιμοποιώντας

τον κωδικό QR που φαίνεται στην εικ. 43

2. ακολουθήστε τις οδηγίες.

Η σύνδεση bluetooth ενεργοποιείται αυτόματα κατά την εκκίνηση του μηχανήματος και η επιτυχής σύνδεση με τη συσκευή επιβεβαιώνεται με το άναμμα του εικονιδίου εικ. 13.Μ. Βεβαιωθείτε ότι η σύνδεση με τη συσκευή/ την εφαρμογή είναι ενεργή.EL - 20

7. ΧΡΗΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι κανόνες ασφαλείας που πρέπει να τηρούνται περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους.

7.1 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ

Πριν ξεκινήσετε την εργασία, απαιτούνται μια σειρά ελέγχων και ενεργειών που εξασφαλίζουν την αποδοτική και ασφαλή εκτέλεση της εργασίας.

7.1.1 Έλεγχος της μπαταρίας

Πριν χρησιμοποιήσετε το μηχάνημα για πρώτη φορά μετά την αγορά, φορτίστε πλήρως τη μπαταρία (παρ. 8.2.2). Πριν από κάθε χρήση, ελέγξτε την κατάσταση φόρτισης της μπαταρίας (εικ. 13.F).

7.1.2 Ρύθμιση του καθίσματος

Για να αλλάξετε τη θέση του καθίσματος, χαλαρώστε τις τέσσερις βίδες στερέωσης (εικ. 14.Α) και σύρετέ το κατά μήκος των σχισμών στη βάση. Μόλις βρείτε τη θέση, σφίξτε πλήρως τις τέσσερις βίδες (εικ. 14.Α).

7.1.3 Πίεση των ελαστικών

Η σωστή πίεση των ελαστικών αποτελεί απαραίτητη συνθήκη για την τέλεια ευθυγράμμιση των συστημάτων κοπής και συνεπώς την ομοιόμορφη κοπή της χλόης.

1. Ξεβιδώστε τα καπάκια προστασίας.

2. Συνδέστε τις βαλβίδες σε παροχή

πεπιεσμένου αέρα με μανόμετρο (εικ. 15).

3. Ρυθμίστε την πίεση στις τιμές που αναγράφονται

στον πίνακα “Τεχνικά Χαρακτηριστικά”.

7.1.4 Προετοιμασία του

μηχανήματος για εργασία

Αυτό το μηχάνημα επιτρέπει την κοπή της χλόης με ποικίλους τρόπους. Πριν ξεκινήσετε την εργασία είναι σκόπιμο να προετοιμάσετε το μηχάνημα αναλόγως με τον επιθυμητό τρόπο κοπής. a. Προετοιμασία για την κοπή και την πλευρική αποβολή της χλόης στο έδαφος (μόνο για τα μοντέλα με πλευρική αποβολή): Να βεβαιώνεστε πάντα ότι το εσωτερικό ελατήριο του εκτροπέα (εικ. 6.A) και ο μοχλός ασφαλείας (εικ. 7.B, 8.B) λειτουργούν σωστά, διατηρώντας το σταθερά σε χαμηλωμένη θέση. b. Προεγκατάσταση για την κοπή και τη συλλογή του γρασιδιού στον κάδο περισυλλογής (μόνο για μοντέλα με οπίσθια περισυλλογή “I” και “II”) Συνδέστε τον κάδο περισυλλογής (εικ. 16.A) στα στηρίγματα (εικ. 16.B) και κεντράρετε τον σε σχέση με την πίσω πλάκα. Το κεντράρισμα εξασφαλίζεται χρησιμοποιώντας το δεξιό υποστήριγμα ως πλευρικό στήριγμα. Βεβαιωθείτε ότι ο κάτω σωλήνας του στομίου του κάδου περισυλλογής προσαρμόζει στον ειδικό γάντζο ασφάλισης (εικ. 16.C). c. Προεγκατάσταση για την κοπή και τη συλλογή του γρασιδιού στον κάδο περισυλλογής (μόνο για μοντέλα με οπίσθια περισυλλογή τύπου “III”) Βλέπε παρ. 5.8. d. Προεγκατάσταση για την κοπή και την πίσω αποβολή γρασιδιού στο έδαφος (μόνο για τα μοντέλα με οπίσθια περισυλλογή) Εάν θέλετε να εργαστείτε χωρίς τον κάδο περισυλλογής, διατίθεται, κατόπιν παραγγελίας, κιτ προστασίας από την οπίσθια αποβολή (εικ. 17, παρ. 16.5), το οποίο πρέπει να στερεωθεί στην πίσω πλάκα σύμφωνα με τις σχετικές οδηγίες. e. Προετοιμασία για κοπή και ψιλοτεμαχισμό

Σε περίπτωση που θέλετε να κόψετε το γρασίδι, να το ψιλοκόψτε και να το αφήσετε στον χορτοτάπητα, διατίθεται κατόπιν παραγγελίας ένα κιτ "ψιλοτεμαχισμού" (παρ. 16.1) το οποίο πρέπει να στερεωθεί όπως υποδεικνύεται στις σχετικές οδηγίες.

7.1.5 Τοποθέτηση αντιδονητικών τροχίσκων

Σκοπός των αντιδονητικών τροχίσκων είναι να μειώνουν τον κίνδυνο ξεριζώματος του χλοοτάπητα λόγω επαφής του άκρου των συστημάτων κοπής με ανώμαλο έδαφος. Τοποθετήστε τους τροχίσκους όπως αναφέρεται (παρ. 8.3).

7.2 ΕΛΕΓΧΟΙ ΑΣΦΑΛΕΙΑΣ

Εκτελέστε τους ακόλουθους ελέγχους και βεβαιωθείτε ότι τα αποτελέσματα αντιστοιχούν στις υποδείξεις των πινάκων. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Εκτελείτε πάντα τους ελέγχους ασφαλείας πριν τη χρήση.EL - 21 Κατάσταση Ενέργεια Αποτέλεσμα Χειριστής καθισμένος. Πεντάλ κίνησης σε θέση νεκράς (πεντάλ ελεύθερο). Κουμπί έκτακτης ανάγκης απενεργοποιημένο. Εισάγετε μέχρι τέρμα το κλειδί. Το μηχάνημα είναι έτοιμο για την ανάφλεξη. Μηχανή αναμμένη ή σε κίνηση. Ο χειριστής σηκώνεται από το κάθισμα. Όλες οι υπηρεσίες απενεργοποιούνται. Το εικονίδιο εικ. 13.Ε αναβοσβήνει και ανάβει το εικονίδιο εικ. 13.Ρ. Χειριστής καθισμένος. Πεντάλ κίνησης σε θέση πορείας εμπρός ή πίσω. Προσπάθησε να ενεργοποιήσετε το μηχάνημα. Τα εικονίδια εικ. 13.Ε και εικ. 13.Ο παραμένουν αναμμένα, οι λυχνίες LED της μπαταρίας 1, 2, 4 και 5 αναβοσβήνουν. Πληκτρολόγιο τύπου “I” και “II” Πληκτρολόγιο τύπου “III” Κουμπί έκτακτης ανάγκης ενεργοποιημένο. Δοκιμάστε να ενεργοποιήσετε το μηχάνημα. Το μηχάνημα ανάβει. Το εικονίδιο εικ. 7.Ε αναβοσβήνει και ανάβει το εικονίδιο εικ. 7.Q. Η κίνηση και τα συστήματα κοπής δεν λειτουργούν. Συστήματα κοπής συμπλεγμένα Η όπισθεν ενεργοποιείται χωρίς να κρατάτε πατημένο το κουμπί έγκρισης κοπής με όπισθεν. Τα συστήματα κοπής αποσυμπλέκονται. Συστήματα κοπής συμπλεγμένα. Σηκώστε τον κάδο περισυλλογής ή αφαιρέστε το προστατευτικό οπίσθιας αποβολής (μόνο για μοντέλα με οπίσθια περισυλλογή). Τα συστήματα κοπής αποσυμπλέκονται. Μηχάνημα αναμμένο ή σε κίνηση. Το πεντάλ κίνησης απελευθερώνεται. Το μηχάνημα επιβραδύνει και ακινητοποιείται.

7.2.1 Έλεγχος γενικής ασφαλείας

Αντικείμενο Αποτέλεσμα Μπαταρία Καμία ζημιά στο περίβλημα και στο καπάκι. Προστατευτικό πίσω εξάτμισης, κάδου περισυλλογής (μόνο για μοντέλα με οπίσθια περισυλλογή). Σε καλή κατάσταση. Καμία βλάβη. Σωστά τοποθετημένα. Προστατευτικό πλευρικής αποβολής (μόνο για τα μοντέλα με πλευρική αποβολή). Σε καλή κατάσταση. Καμία βλάβη. Σωστά τοποθετημένη. Ηλεκτρικά καλώδια. Ανέπαφη μόνωση. Καμία μηχανική βλάβη. Αντικείμενο Αποτέλεσμα Ενεργοποιήστε το μηχάνημα εμπρός και πίσω και αφήστε το πεντάλ κίνησης. Το μηχάνημα επιβραδύνει και ακινητοποιείται. Διατάξεις ασφαλείας Επεμβαίνουν όπως περιγράφεται στην παρ. 7.2.2

7.2.2 Έλεγχος των διατάξεων ασφαλείας

Οι διατάξεις ασφαλείας επεμβαίνουν σύμφωνα με δύο κριτήρια: A. για να αποτρέψουν την εκκίνηση του ηλεκτροκινητήρα εάν δεν τηρούνται όλες οι συνθήκες ασφαλείας, B. για να ακινητοποιήσουν τον ηλεκτροκινητήρα εάν πάψει να υφίσταται έστω και μία συνθήκη ασφαλείας.EL - 22 Κατάσταση Ενέργεια Αποτέλεσμα Μηχάνημα αναμμένο ή σε κίνηση. Δοκιμαστική οδήγηση. Χωρίς ανώμαλους κραδασμούς, χωρίς ασυνήθιστους ήχους, σωστή λειτουργία του τιμονιού, χειριστήρια και πεντάλ.

Εάν κάποιο από τα αποτελέσματα διαφέρει από αυτό που αναφέρεται στους πίνακες, μην χρησιμοποιείτε το μηχάνημα. Απευθυνθείτε στο Σέρβις για τον αναγκαίο έλεγχο και την επισκευή.

Έχετε πάντα υπόψη σας ότι τα συστήματα ασφαλείας δεν επιτρέπουν την εκκίνηση του κινητήρα όταν δεν τηρούνται οι συνθήκες ασφαλείας. Σε αυτές τις περιπτώσεις, μόλις αποκατασταθεί η έγκριση εκκίνησης, αφαιρέστε το κλειδί πριν ξεκινήσετε ξανά το μηχάνημα.

7.3 ΧΡΗΣΗ ΣΕ ΕΠΙΚΛΙΝΗ ΕΔΑΦΗ

Τηρείτε τους περιορισμούς που αναγράφονται στον πίνακα “Τεχνικά Χαρακτηριστικά” και στην “εικ. 18”, ανεξαρτήτως φοράς κίνησης. Nα θυμάστε ότι δεν υπάρχει σίγουρη κλίση. Στα επικλινή εδάφη να κινείστε με ιδιαίτερη προσοχή. Για να αποφύγετε ανατροπή ή απώλεια ελέγχου του μηχανήματος:

• Μην κόβετε τη χλόη ποτέ εγκάρσια της κλίσης του εδάφους. Στους επικλινείς χλοοτάπητες πρέπει να κινείστε προς τα πάνω/προς τα κάτω και ποτέ πλάγια, σε κίνηση προς τα εμπρός, δίνοντας ιδιαίτερη προσοχή στις αλλαγές κατεύθυνσης και στο ότι οι επάνω τροχοί δεν συναντούν εμπόδια (πέτρες, κλαδιά, ρίζες κ.λπ.) που θα μπορούσαν να προκαλέσουν πλευρική ολίσθηση , ανατροπή ή απώλεια ελέγχου του μηχανήματος.

• Μη σταματάτε ή ξεκινάτε απότομα σε ανηφόρα ή κατηφόρα.

• Κομπλάρετε απαλά και με μεγάλη προσοχή το σύστημα μετάδοσης για να αποφευχθεί η ανατροπή του μηχανήματος.

• Μειώστε την ταχύτητα:

• πριν από κάθε αλλαγή κατεύθυνσης και στις κλειστές στροφές;

• προτού αντιμετωπίσετε μια κλίση, ειδικά κατηφορικά, προκειμένου να διασφαλίσετε μια ασφαλή απόσταση φρεναρίσματος.

• Μη βάζετε ποτέ την όπισθεν για να μειώσετε την ταχύτητα στην κατηφόρα: μπορεί να προκαλέσει την απώλεια ελέγχου του οχήματος, ιδιαίτερα σε ολισθηρά εδάφη.

Για να εκκινήσετε το μηχάνημα:

1. Βεβαιωθείτε ότι το σύστημα μετάδοσης

έχει ενεργοποιηθεί (παρ. 6.3).

2. Καθίστε στη θέση του οδηγού.

3. Τοποθετήστε πλήρως το κλειδί (εικ. 12.Α).

a. Για μοντέλα τύπου “I” και “II”:

4. Περιμένετε να πραγματοποιηθεί ο ηλεκτρικός

έλεγχος του μηχανήματος, κατά τον οποίο ανάβουν τα εικονίδια στο πληκτρολόγιο.

5. Πιέστε το μπουτόν εκκίνησης (εικ. 13.A).

6. Περιμένετε μέχρι να ανάψει το εικονίδιο

"Έτοιμο" (εικ. 13.Κ) με σταθερό φως. b. Για μοντέλα τύπου “III”:

4. Περιμένετε να πραγματοποιηθεί ο

ηλεκτρικός έλεγχος του μηχανήματος, κατά τον οποίο ανάβουν τα εικονίδια που υπάρχουν στην κεντρική κυκλική περιοχή του πληκτρολογίου (εικ. 13III.F, 13III.Y, 13III.Z).

5. Πιέστε το μπουτόν εκκίνησης (εικ. 13.A).

6. Περιμένετε να ανάψουν τα εικονίδια κατάστασης

μπαταρίας (13.F και 13.Y), ύψους κοπής (13.W) και οι άλλες ενεργές λειτουργίες.

Στο τέλος του ηλεκτρικού ελέγχου οι προβολείς ανάβουν για μια στιγμή.

7.5.1 Κίνηση και μετακινήσεις

Κατά τις μετακινήσεις:

1. απενεργοποιήστε τα συστήματα κοπής (εικ. 13.B),

2. τοποθετήστε τα συστήματα κοπής

στην υψηλότερη θέση,

3. πιέστε το πεντάλ κίνησης για να κάνετε

το μηχάνημα να κινηθεί προς την επιθυμητή κατεύθυνση και να επιτύχετε την επιθυμητή ταχύτητα μειώνοντας την πίεση στο ίδιο το πεντάλ.

4. μεταβείτε στην περιοχή εργασίας.

Η ενεργοποίηση της κίνησης πρέπει να πραγματοποιείται σύμφωνα με τις λεπτομέρειες που περιγράφονται (παρ. 6.2), ώστε να αποφευχθεί η πρόκληση απότομης εκκίνησης του τροχού και η απώλεια ελέγχου του οχήματος, ιδίως στις πλαγιές.EL - 23

Η σύμπλεξη της όπισθεν πρέπει να γίνεται εν στάση.

7.5.2 Κοπή της χλόης

1. Φέρτε το συγκρότημα των συστημάτων

κοπής στη θέση εργασίας (παρ. 6.4).

2. Συμπλέξτε τα συστήματα κοπής (εικ. 13.B),

μόνο στον χλοοτάπητα, αποφεύγοντας τη σύμπλεξη των συστημάτων κοπής σε έδαφος με χαλίκια ή σε πολύ υψηλή χλόη.

3. Ξεκινήστε την κίνηση και αρχίστε την κοπή στη

με τη χλόη προοδευτικά και με ιδιαίτερη προσοχή.

4. Προσαρμόστε την ταχύτητα κίνησης και το ύψος

κοπής (παρ. 6.4) ανάλογα με την κατάσταση του γκαζόν (ύψος, πυκνότητα και υγρασία της χλόης) και την ποσότητα της κομμένης χλόης.

Η ταχύτητα προώθησης μειώνεται εάν το όριο φόρτισης της μπαταρίας είναι κάτω από 40% (παρ. 8.2.2).

Η εμφάνιση του γκαζόν θα είναι καλύτερη αν η κοπή γίνεται στο ίδιο ύψος και εναλλακτικά στις δύο κατευθύνσεις (εικ. 20).

Για να κινηθείτε προς τα πίσω με τα συστήματα κοπής συμπλεγμένα, πρέπει να πιέσετε και να κρατήσετε πατημένο το κουμπί έγκρισης κοπής με την όπισθεν (παρ. 13.C) για να μην προκαλέσετε την ακινητοποίηση του κινητήρα. Αποσυμπλέξτε τα συστήματα κοπής και ανεβάστε τα στην υψηλότερη θέση:

• Όταν μετακινήστε από μία ζώνη εργασίας σε άλλη

• Όταν διασχίζετε περιοχές χωρίς χλόη

• Κάθε φορά που πρέπει να περάσετε ένα εμπόδιο.

7.5.3 Συμβουλές για τη σωστή

διατήρηση του γκαζόν

• Για να διατηρηθεί πράσινο και τρυφερό το γκαζόν, πρέπει να κόβεται τακτικά. Το γκαζόν μπορεί να περιέχει χλόη διαφόρων ειδών. Με συχνές κοπές αναπτύσσονται περισσότερο τα είδη με πολλές ρίζες και σχηματίζουν ένα πυκνό στρώμα χλόης. Αντιθέτως, εάν οι κοπές είναι λιγότερο συχνές, αναπτύσσεται κυρίως τα άγρια και ψηλά είδη (τριφύλλι, μαργαρίτες κλπ.).

• Η χλόη θα πρέπει να κόβεται με το γκαζόν στεγνό.

• Τα συστήματα κοπής πρέπει να είναι ανέπαφα και καλά τροχισμένα, ώστε η κοπή να είναι ακριβής χωρίς ανωμαλίες που προκαλούν το κιτρίνισμα των κορυφών.

• Η συχνότητα του κουρέματος πρέπει να είναι ανάλογη με την ανάπτυξη της χλόης, χωρίς να αφήνετε το γκαζόν να μεγαλώσει υπερβολικά.

• Στις θερμότερες και ξηρότερες εποχές του χρόνου, είναι σκόπιμο να αφήνετε τη χλόη ελαφρώς ψηλότερη, για να περιορίσετε την αποξήρανση του εδάφους.

• Το ιδανικό ύψος της χλόης ενός καλά περιποιημένου γκαζόν είναι περίπου 4-5 cm και, με μια μόνο κοπή, δεν πρέπει να κόβεται πάνω από το ένα τρίτο του συνολικού ύψους. Εάν η χλόη είναι πολύ υψηλή τότε θα πρέπει να την κόψετε με δύο περάσματα σε απόσταση μιας ημέρας, το πρώτο με τα συστήματα κοπής στην υψηλότερη θέση και ενδεχομένως με μειωμένο ίχνος και το δεύτερο στο επιθυμητό ύψος.

• Η εμφάνιση του χλοοτάπητα θα είναι καλύτερη εάν οι κοπές γίνουν εναλλάξ προς τις δύο κατευθύνσεις (εικ. 20).

• Εάν το κανάλι αποβολής μπουκώνει από τη χλόη, θα ήταν καλό να ελαττώσετε την ταχύτητα του μηχανήματος επειδή μπορεί να είναι υπερβολική σε σχέση με την κατάσταση του γκαζόν. Εάν το πρόβλημα παραμένει, τότε ή τα συστήματα κοπής δεν είναι καλά τροχισμένα ή τα πτερύγια είναι φθαρμένα.

• Προσέχετε πολύ κατά την κοπή της χλόης κοντά σε θάμνους ή χαμηλά κράσπεδα που θα μπορούσαν να χαλάσουν την ευθυγράμμιση και να προξενήσουν ζημιά στα άκρα του καλύμματος των συστημάτων κοπής και στα ίδια τα συστήματα κοπής.

7.5.4 Άδειασμα του κάδου περισυλλογής

(μόνο για τα μοντέλα με οπίσθια περισυλλογή)

Το άδειασμα του κάδου περισυλλογής γίνεται μόνο με τα συστήματα κοπής αποσυμπλεγμένα. Σε αντίθετη περίπτωση θα έσβηνε ο κινητήρας.

Μην αφήνετε τον κάδο περισυλλογής να γεμίσει υπερβολικά, για να μην βουλώσει το κανάλι αποβολής. Ένα συνεχές ηχητικό σήμα ειδοποιεί ότι ο κάδος περισυλλογής είναι πλήρης. Προχωρήστε ως εξής:

1. Αποσυμπλέξτε τα συστήματα κοπής

(εικ. 13.B) και το σήμα διακόπτεται.

2. Ακινητοποιήστε το μηχάνημα.EL - 24

a. Για μοντέλα τύπου “I” και “II”:

3. Βγάλτε τον μοχλό (εικ. 21.A - αν

προβλέπεται) ή πιάστε την πίσω χειρολαβή (εικ. 21.A1) και ανατρέψτε τον κάδο περισυλλογής για να τον αδειάσετε.

4. Προχωρήστε με το μηχάνημα κατά περίπου 1 m.

5. Κλείστε ξανά τον κάδο περισυλλογής με

τρόπο ώστε να παραμείνει αγκιστρωμένος στο γάντζο ασφάλισης (εικ. 21.B). b. Για μοντέλα τύπου “III”:

3. Πατήστε για περίπου 1 δ. το κουμπί ανοίγματος

κάδου (εικ. 13.U) για να τον ανοίξετε εντελώς και να τον αδειάσετε. Εναλλακτικά, το κουμπί ανοίγματος του κάδου μπορεί να κρατηθεί πατημένο μέχρι να επιτευχθεί το άνοιγμα που απαιτείται για το άδειασμα. Όταν αφήσετε το κουμπί, ο κάδος θα παραμείνει στη θέση που έχετε φτάσει.

4. Προχωρήστε με το μηχάνημα κατά περίπου 1 m.

5. Πατήστε και κρατήστε πατημένο το

κουμπί κλεισίματος του κάδου (εικ. 13.V) για να κλείσει τελείως.

Εάν το κλειδί έχει εισαχθεί πλήρως (εικ. 12.A), με το πάτημα του κουμπιού όπισθεν (εικ. 13.C) μαζί με τα κουμπιά ανοίγματος (εικ. 13.U) ή κλεισίματος (εικ. 13.V) μπορείτε να ανοίξετε ή να κλείσετε τον κάδο περισυλλογής ακόμα και όταν ο οδηγός δεν κάθεται πάνω στο μηχάνημα.

7.5.5 Καθαρισμός του καναλιού

αποβολής (μόνο για τα μοντέλα με οπίσθια περισυλλογή) Εάν η χλόη είναι πολύ ψηλή ή βρεγμένη και η ταχύτητα κίνησης πολύ υψηλή, είναι πιθανόν να βουλώσει το κανάλι αποβολής. Σε περίπτωση που βουλώσει πρέπει να κάνετε όσα περιγράφονται στην παρ. 8.4.2.

7.5.6 Τέλος της κοπής

Μετά το τέλος της κοπής:

1. αποσυμπλέξτε τα συστήματα κοπής,

2. εκτελέστε τη διαδρομή επιστροφής

με τα συστήματα κοπής στην υψηλότερη θέση (παρ. 6.4).

7.6 ΔΙΑΚΟΠΗ ΛΕΙΤΟΥΡΓΙΑΣ

Για να ακινητοποιήσετε το μηχάνημα:

1. Αφήστε το πεντάλ κίνησης για να

σταματήσετε την οδήγηση.

2. Σβήστε το μηχάνημα βγάζοντας το κλειδί.

Για να εξοικονομήσετε ισχύ μπαταρίας, μην αφήνετε το κλειδί στη θέση "κίνηση" όταν το μηχάνημα δεν χρησιμοποιείται.

1. Αφήστε τον κινητήρα να κρυώσει

πριν τοποθετήσετε το μηχάνημα σε οποιοδήποτε περιβάλλον.

2. Εκτελέστε τον καθαρισμό (παρ. 8.4).

3. Βεβαιωθείτε ότι δεν υπάρχουν λασκαρισμένα

ή ελαττωματικά εξαρτήματα. Εάν χρειάζεται, αντικαταστήστε τα ελαττωματικά εξαρτήματα και σφίξτε τις βίδες και τα μπουλόνια που ενδεχομένως έχουν λασκάρει ή απευθυνθείτε στο εξουσιοδοτημένο Σέρβις.

4. Τοποθετήστε το μηχάνημα κοντά σε μια

πρίζα και επαναφορτίστε τις μπαταρίες (παρ. 8.2.2), για να το έχετε σε πλήρη απόδοση κατά την επόμενη χρήση. Κάθε φορά που αφήνετε αφύλακτο το μηχάνημα, εγκαταλείπετε τη θέση του οδηγού ή παρκάρετε το μηχάνημα:

1. Ακινητοποιήστε το μηχάνημα.

2. Τοποθετήστε το συγκρότημα συστημάτων

κοπής στη θέση ελάχιστου ύψους (1).

3. Βεβαιωθείτε ότι όλα τα κινούμενα

μέρη έχουν σταματήσει πλήρως.

4. Αφαιρέστε το κλειδί ανάφλεξης.

Αφήνετε πάντα το μηχάνημα σε σκιασμένο χώρο ή σε προστατευμένο περιβάλλον, σε θερμοκρασία κάτω των + 35 °C

8. ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ

Οι κανόνες ασφαλείας που πρέπει να τηρούνται περιγράφονται στο κεφ. 2. Τηρείτε αυστηρά τις οδηγίες αυτές για να αποφύγετε σοβαρούς κινδύνους. Πριν ξεκινήσετε οποιονδήποτε έλεγχο, καθαρισμό ή επέμβαση συντήρησης/ρύθμιση στο μηχάνημα:

1. αποσυμπλέξτε το σύστημα κοπής,

2. ακινητοποιήστε το μηχάνημα,

3. Βεβαιωθείτε ότι όλα τα κινούμενα

μέρη έχουν σταματήσει πλήρως;

4. αφαιρέστε το κλειδί,EL - 25

Ποτέ μην αφήνετε το κλειδί τοποθετημένο ή κοντά σε παιδιά ή ακατάλληλα άτομα.

5. διαβάστε τις αντίστοιχες οδηγίες,

6. Φοράτε κατάλληλη ενδυμασία, γάντια

εργασίας και γυαλιά προστασίας Η συχνότητα και ο τύπος της εργασίας συνοψίζονται στον "Πίνακα εργασιών συντήρησης". Σκοπός του πίνακα είναι να σας βοηθήσει να διατηρείτε σε καλή και ασφαλή κατάσταση το μηχάνημά σας. Στον πίνακα αναφέρονται οι κύριες επεμβάσεις και οι προβλεπόμενοι χρόνοι για κάθε μία από αυτές. Η επέμβαση πρέπει να γίνεται όταν επέλθει η πρώτη προθεσμία. Η χρήση μη γνήσιων ανταλλακτικών και εξαρτημάτων ή/και που έχουν τοποθετηθεί λανθασμένα μπορεί να έχει αρνητικές συνέπειες για τη λειτουργία και την ασφάλεια του μηχανήματος. Ο κατασκευαστής δεν φέρει καμία ευθύνη σε περίπτωση βλάβης, ατυχήματος ή τραυματισμού εξαιτίας της χρήσης αυτών των προϊόντων. Τα γνήσια ανταλλακτικά διατίθενται από τα εξουσιοδοτημένα συνεργεία και καταστήματα.

8.2.1 Αυτονομία της μπαταρίας

Η αυτονομία των μπαταριών (και επομένως της επιφάνειας του γκαζόν που μπορεί υποβληθεί σε επεξεργασία πριν από την επαναφόρτιση) εξαρτάται κυρίως από: A. Παράγοντες εργασίας, που παράγουν μεγαλύτερη ενεργειακή απαίτηση (π.χ. κοπή με πυκνό, ψηλό, υγρό γρασίδι). B. Συμπεριφορά του χειριστή, ο οποίος πρέπει να αποφεύγει:

• συχνά σβησίματα και επανεκκινήσεις κατά τη διάρκεια της εργασίας,

• πολύ χαμηλό ύψος κοπής σε σχέση με την κατάσταση της χλόης.

• Πολύ υψηλή ταχύτητα κίνησης σε σχέση με τη χλόη για κούρεμα. C. Περιβαλλοντικοί παράγοντες, όπως υψηλή θερμοκρασία περιβάλλοντος, πάνω από + 35 °C. Για τη βελτιστοποίηση της αυτονομίας της μπαταρίας είναι πάντα σκόπιμο:

• Να κουρεύετε τη χλόη όταν είναι στεγνή.

• Να κουρεύετε τη χλόη συχνά έτσι ώστε να μη φτάνει σε μεγάλο ύψος.

• Να ρυθμίζετε μεγαλύτερο ύψος κοπής όταν η χλόη είναι πολύ υψηλή και να ακολουθεί δεύτερο πέρασμα με μικρότερο ύψος.

• Μην χρησιμοποιείτε το μηχάνημα στη λειτουργία “mulching” με πολύ υψηλά χόρτα.

• Κόψτε το γρασίδι σε θερμοκρασία μεταξύ +5 και + 35 °C.

• Χρησιμοποιήστε τη λειτουργία “Eco” (παρ. 6.9.2, παρ. 6.9.3).

8.2.2 Φόρτιση της μπαταρίας

Η ενέργεια που απαιτείται για τη λειτουργία του μηχανήματος εξασφαλίζεται από μια μπαταρία που απαιτεί προσεκτική συντήρηση προκειμένου να διασφαλιστεί η απόδοση και η μεγάλη διάρκεια ζωής της. Η μπαταρία του μηχανήματός σας πρέπει να φορτίζεται οπωσδήποτε:

• Πριν χρησιμοποιήσετε το μηχάνημα για πρώτη φορά μετά την αγορά.

• Με την επίτευξη του ελάχιστου ορίου φόρτισης (εικ. 13.F).

• Πριν από οποιαδήποτε παρατεταμένη περίοδο αδράνειας του μηχανήματος

• Τουλάχιστον μία φορά τον μήνα κατά την αποθήκευση.

• πριν τη χρήση μετά από μεγάλη χρονική περίοδο εκτός χρήσης.

Όταν η μπαταρία δεν είναι συνδεδεμένη στο δίκτυο μέσω του κατάλληλου φορτιστή, η φόρτιση της μπαταρίας μειώνεται ακόμη και αν το μηχάνημα δεν χρησιμοποιείται. Εάν οι μπαταρίες υποστούν βαθιά εκφόρτιση, θα μπορούσαν να υποστούν σοβαρή ζημιά σε σημείο να τις καταστήσουν άχρηστες. Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από μια μπαταρία που δεν φορτίζεται τακτικά.

Η φόρτιση πρέπει να πραγματοποιείται αποκλειστικά μέσω του φορτιστή μπαταρίας (εικ. 23.A). Άλλα συστήματα φόρτισης μπορεί να προκαλέσουν ανεπανόρθωτες βλάβες στην μπαταρία.

Η μπαταρία πρέπει να επαναφορτίζεται σε περιβάλλον προστατευμένο από κακές καιρικές συνθήκες, υπό σκιά, σε θερμοκρασία μεταξύ +5 και + 35 °C.

Η μπαταρία μπορεί να φορτιστεί ανά πάσα στιγμή, ακόμα και εν μέρει, χωρίς κίνδυνο καταστροφής. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Μην εκτελείτε εργασίες συντήρησης ή καθαρισμού κατά τη διάρκεια φόρτισης των μπαταριών.EL - 26 Για να φορτίσετε την μπαταρία:

• Φέρτε το μηχάνημα σε μια γειωμένη πρίζα (για να αποφύγετε τη χρήση προεκτάσεων) και αφαιρέστε το κλειδί.

• Σηκώστε το καπάκι της υποδοχής φόρτισης (εικ. 22.Α).

• Συνδέστε τον παρεχόμενο φορτιστή μπαταρίας στην πρίζα φόρτισης (εικ. 23.Α) με τον κατάλληλο σύνδεσμο που στερεώνει το αντίστοιχο βύσμα (εικ. 23.Β).

• Συνδέστε τον φορτιστή μπαταρίας στην πρίζα τοποθετώντας το αντίστοιχο βύσμα (εικ. 24). Για την επαναφόρτιση της μπαταρίας, παρέχεται μια πρίζα με διαφορικό ασφαλείας (εικ. 25.Α), αν προβλέπεται, στην οποία πρέπει να συνδεθεί το καλώδιο φόρτισης (εικ. 25.Ε). Η πρίζα με διαφορικό ασφαλείας πρέπει να είναι συνδεδεμένη στην πρίζα δικτύου και πρέπει να πραγματοποιείται η δοκιμή λειτουργίας:

1. Πατήστε το κουμπί "ΕΠΑΝΑΦΟΡΑ"

(εικ. 25.Β) για να ενεργοποιήσετε τη λειτουργία. Η ενδεικτική λυχνία πρέπει να είναι "ON" (εικ. 25.C).

2. Πατήστε το κουμπί "TEST" (εικ. 25.D)

για να πραγματοποιήσετε τη δοκιμή λειτουργίας. Η ενδεικτική λυχνία πρέπει να είναι "OFF" (εικ. 25.C).

Εάν η δοκιμή λειτουργίας δεν είναι επιτυχής, η πρίζα του διαφορικού διακόπτη δεν πρέπει να χρησιμοποιηθεί. Εάν ο έλεγχος λειτουργίας ολοκληρωθεί με επιτυχία, μπορείτε να την χρησιμοποιήσετε και να προχωρήσετε στη φάση φόρτισης. Η πλήρης φόρτιση διαρκεί περίπου 2-8,5 ώρες (ανάλογα με τη μπαταρία και τον φορτιστή μπαταρίας), κατά τη διάρκεια των οποίων τα led επισήμανσης (εικ. 13.F) αναβοσβήνουν προοδευτικά. Όταν επιτευχθεί κάθε μεμονωμένο όριο φόρτισης, το αντίστοιχο LED παραμένει σταθερά αναμμένο, ενώ τα άλλα συνεχίζουν να αναβοσβήνουν. Η μπαταρία δεν μπορεί να διατηρηθεί υπό φόρτιση επ' αόριστο.

Είναι δυνατό να σταματήσετε τη φόρτιση της μπαταρίας όταν το επίπεδο φόρτισης είναι μεταξύ των LED 1 και 4. Μην διακόπτετε τη φάση φόρτισης όταν αναβοσβήνει το LED 5, αλλά περιμένετε να ανάψει σταθερά. Όταν όλα τα LED είναι σταθερά αναμμένα, η μπαταρία είναι 100% φορτισμένη.

Οι χρόνοι φόρτισης της μπαταρίας θα μπορούσαν να αυξηθούν εάν το μηχάνημα έχει χρησιμοποιηθεί σε επιβαρυμένες συνθήκες εργασίας, με επακόλουθη ένδειξη υπερθέρμανσης της μπαταρίας (κεφ. 15).

Σε περίπτωση εντελώς αποφορτισμένης μπαταρίας, τα LED σηματοδότησης παραμένουν σβηστά μέχρι να επιτευχθεί το ελάχιστο όριο φόρτισης.

Όταν το επίπεδο φόρτισης πέσει κάτω από το όριο του 10%, αρχίζει να αναβοσβήνει το πρώτο LED μπαταρίας. Τα συστήματα κοπής απενεργοποιούνται και πρέπει να επιστρέψετε και να προχωρήσετε σε φόρτιση της μπαταρίας. Όταν ολοκληρωθεί η φόρτιση, το σύστημα φόρτισης μειώνει την παροχή ρεύματος αρκετά ώστε να διατηρεί και να αναπληρώνει τη φόρτιση της μπαταρίας στις βέλτιστες τιμές.

Εάν με τον φορτιστή μπαταρίας συνδεδεμένο στο τρακτέρ, τα 5 LED εικ. 13. αναβοσβήνουν ταυτόχρονα, αυτό σημαίνει ότι η φόρτιση δεν βρίσκεται σε εξέλιξη. Ελέγξτε τη σύνδεση φορτιστή μπαταρίας/ηλεκτρικού δικτύου.EL - 27

4. σφίξτε μέχρι τέρμα το παξιμάδι (εικ. 27.B).

Μετά από κάθε χρήση, αρχίστε τον καθαρισμό ακολουθώντας τις παρακάτω οδηγίες.

8.4.1 Καθαρισμός του μηχανήματος

• Καθαρίζετε το εξωτερικό του μηχανήματος πλένοντας τα πλαστικά μέρη του αμαξώματος με ένα σφουγγάρι χρησιμοποιώντας νερό και απορρυπαντικό, προσέχοντας να μην πάει νερό στον κινητήρα, στη μπαταρία, στα εξαρτήματα του ηλεκτρικού συστήματος.

• Για να μειώσετε τον κίνδυνο πυρκαγιάς, κρατήστε τον κινητήρα και τη θήκη της μπαταρίας καθαρά από υπολείμματα γρασιδιού, φύλλα ή υπερβολικό γράσο.

• Σηκώστε το καπό και καθαρίστε με πεπιεσμένο αέρα τυχόν υπολείμματα βρωμιάς ή χόρτου που συσσωρεύονται στο επάνω μέρος της μπαταρίας.

• Κρατήστε το πληκτρολόγιο απαλλαγμένο από βρωμιά και υπολείμματα.

Ποτέ μην χρησιμοποιείτε νερό σε υψηλή πίεση ή διαβρωτικά υγρά για το πλύσιμο του αμαξώματος και των ηλεκτροκινητήρων.

8.4.2 Καθαρισμός του καναλιού

αποβολής (μόνο για τα μοντέλα με οπίσθια περισυλλογή) Σε περίπτωση που βουλώσει το κανάλι αποβολής:

1. αφαιρέστε τον κάδο περισυλλογής ή το

προστατευτικό οπίσθιας αποβολής,

2. αφαιρέστε τη χλόη που συγκεντρώθηκε από την

πλευρά του ανοίγματος αποβολής του καναλιού.

8.4.3 Καθαρισμός του κάδου (μόνο

για τα μοντέλα με οπίσθια περισυλλογή τύπου “I” και “II”)

1. Αδειάστε τον κάδο περισυλλογής (παρ. 7.5.4).

2. Ανακινήστε και καθαρίστε τον από τα

υπολείμματα χλόης και χώματος..

3. Τοποθετήστε ξανά τον κάδο και πλύνετε

το εσωτερικό του συστήματος κοπής (παρ.

8.4.4-a) και στη συνέχεια αφαιρέστε τον κάδο,

αδειάστε τον, ξεβγάλτε τον και τοποθετήστε τον έτσι ώστε να στεγνώσει γρήγορα.

8.4.4 Καθαρισμός του κάδου (μόνο

για τα μοντέλα με οπίσθια περισυλλογή τύπου “III”)

1. Αδειάστε τον κάδο περισυλλογής (παρ. 7.5.4).

Η κατανάλωση ενέργειας για τη συντήρηση της φόρτισης είναι εξαιρετικά χαμηλή και οικονομικά αμελητέα.

Κατά τη φόρτιση, όλες οι λειτουργίες του μηχανήματος είναι απενεργοποιημένες, ακόμη και όταν το κλειδί έχει εισαχθεί πλήρως.

Η μπαταρία που είναι τοποθετημένη στο μηχάνημα έχει σχεδιαστεί και κατασκευαστεί για αυτόν τον τύπο χρήσης, επομένως: - Μην αποσυνδέετε ή αφαιρείτε τις μπαταρίες από τις

- Μην αντικαθιστάτε τις μπαταρίες με μη γνήσιες - Μην πραγματοποιείτε παρεμβάσεις που δεν περιγράφονται σε αυτό το εγχειρίδιο. Σε περίπτωση αμφιβολίας, επικοινωνήστε με τον αντιπρόσωπό σας.

8.3 ΑΝΤΙΔΟΝΗΤΙΚΟΙ ΤΡΟΧΙΣΚΟΙ

Οι διαφορετικές θέσεις συναρμολόγησης των τροχίσκων επιτρέπουν να διατηρηθεί μια απόσταση ασφαλείας “H” ανάμεσα στο άκρο του συγκροτήματος συστημάτων κοπής και το έδαφος (εικ. 26.A, εικ. 27.A). Ρυθμίστε τη θέση των αντιδονητικών τροχίσκων αναλόγως με την ανωμαλία του εδάφους. ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Αυτή η λειτουργία πρέπει να εκτελείται πάντα και στους δύο τροχίσκους, τοποθετώντας τους στο ίδιο ύψος, με το μηχάνημα σβηστό. a. Για μοντέλα με πλευρική αποβολή Για να αλλάξετε θέση:

1. ξεβιδώστε και τραβήξτε έξω τη βίδα (εικ. 26.B),

2. επανατοποθετήστε τον τροχίσκο (εικ. 26.A)

με τον αποστάτη (εικ. 26.C) στην αντίστοιχη οπή στην επιθυμητή απόσταση,

3. σφίξτε τη βίδα μέχρι τέρμα (εικ.

26.B) στο παξιμάδι (εικ. 26.D). b. Για τα μοντέλα με οπίσθια περισυλλογή Για να αλλάξετε θέση:

1. ξεβιδώστε το παξιμάδι (εικ. 27.B) και

τραβήξτε έξω τον πείρο (εικ. 27.C),

2. τοποθετήστε ξανά τον τροχίσκο (εικ.

27.A) στην επιθυμητή θέση,

3. επανατοποθετήστε τον πείρο (εικ.

27.C), φροντίζοντας ώστε η κεφαλή του πείρου (εικ. 27.C) είναι γυρισμένη προς το εσωτερικό του μηχανήματος,EL - 28

2. Αφαιρέστε τον κάδο περισυλλογής (παρ. 5.8).

3. Ανακινήστε και καθαρίστε τον από τα

υπολείμματα χλόης και χώματος..

4. Αφαιρέστε τον κάδο περισυλλογής (παρ. 5.8).

5. Κλείστε τον κάδο περισυλλογής (παρ. 5.8)

και προχωρήστε σε πλύσιμο του εσωτερικού του συστήματος κοπής (παρ. 8.4.4-a).

6. Αποσυναρμολογήστε τον κάδο περισυλλογής

(παρ. 5.8) και ξεπλύνετε προσεκτικά.

8.4.5 Καθαρισμός των συστημάτων κοπής

Προχωρήστε σε σχολαστικό καθαρισμό του συγκροτήματος των συστημάτων κοπής για να αφαιρέσετε τυχόν υπολείμματα γρασιδιού ή άλλα υπολείμματα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατά τον καθαρισμό του συγκροτήματος των συστημάτων κοπής, κρατήστε ανθρώπους ή ζώα μακριά από τη γύρω περιοχή. a. Καθαρισμός του εσωτερικού Το εσωτερικό πλύσιμο του συστήματος κοπής και του καναλιού αποβολής πρέπει να γίνεται σε σταθερό έδαφος, με:

• τον κάδο περισυλλογής ή το προστατευτικό οπίσθιας αποβολής τοποθετημένα (μόνο για τα μοντέλα με οπίσθια περισυλλογή),

• τον πλευρικό εκτροπέα αποβολής τοποθετημένο (μόνο για τα μοντέλα με πλευρική αποβολή),

• το χειριστή καθισμένο,

• το σύνολο των συστημάτων κοπής στη χαμηλότερη θέση,

• το μοχλό ταχυτήτων στο νεκρό,

• τα συστήματα κοπής συμπλεγμένα.

• Εναλλακτικά, συνδέστε έναν σωλήνα για το νερό στα ειδικά ρακόρ (εικ. 28.A, εικ. 29.A), αφήνοντας το νερό να τρέξει για μερικά λεπτά στο καθένα, με τα συστήματα κοπής σε λειτουργία. b. Καθαρισμός του εξωτερικού ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Στο πάνω μέρος του συστήματος κοπής δεν πρέπει να συγκεντρώνονται ακαθαρσίες και υπολείμματα ξερής χλόης, ώστε να διατηρείται η ιδανική απόδοση και η ασφάλεια του μηχανήματος. Για τον καθαρισμό στο πάνω μέρος των συστημάτων κοπής:

• Κατεβάστε το συγκρότημα συστημάτων κοπής,

• φυσήξτε με ριπές αέρα υπό πίεση (εικ. 30).

Αντικείμενο Ενέργεια

Καθαρίστε με πεπιεσμένο αέρα.

Λιπάνετε τα σημεία ανύψωσης με λάδι (εικ. 31). Τροχοί αξόνων Αφαιρέστε τους τροχούς. Λιπάνετε τους άξονες με γράσο (εικ. 39).

8.6 ΠΑΞΙΜΑΔΙΑ ΚΑΙ ΒΙΔΕΣ ΣΤΕΡΕΏΣΗΣ

• Τα παξιμάδια και οι βίδες πρέπει να είναι καλά σφιγμένα, ώστε να είστε σίγουροι ότι το μηχάνημα λειτουργεί με ασφάλεια.

9. ΕΚΤΑΚΤΗ ΣΥΝΤΗΡΗΣΗ

9.1 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Πρέπει να επικοινωνήσετε αμέσως με τον Αντιπρόσωπό σας ή με ένα εξειδικευμένο Κέντρο εάν διαπιστωθούν ανωμαλίες στη λειτουργία: - της θέσης νεκράς του πεντάλ κίνησης (βοηθητικό

- της εμπλοκής και της παύσης των συστημάτων

- της ενεργοποίησης του συστήματος μετάδοσης κατά την κίνηση προς τα εμπρός ή με την όπισθεν.

9.2 ΣΥΓΚΡΟΤΗΜΑ ΣΥΣΤΗΜΑΤΏΝ

ΚΟΠΗΣ / ΣΥΣΤΗΜΑΤΑ ΚΟΠΗΣ

9.2.1 Ευθυγράμμιση συστημάτων κοπής

Η σωστή ρύθμιση των συστημάτων κοπής είναι απαραίτητη για το ομοιόμορφο κούρεμα του γκαζόν (εικ. 19). Σε περίπτωση ανώμαλης κοπής, ελέγξτε την πίεση των ελαστικών (παρ. 7.1.3). Εάν αυτό δεν αρκεί για να επιτευχθεί η ομοιόμορφη κοπή, απευθυνθείτε στην Αντιπροσωπεία για τη ρύθμιση της ευθυγράμμισης του συστήματος κοπής.

9.2.2 Συστήματα κοπής

Όταν το σύστημα κοπής δεν είναι καλά τροχισμένο, ξεριζώνει τη χλόη και προκαλεί κιτρίνισμα του γκαζόν.EL - 29 ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Αντικαθιστάτε πάντα και τα δύο συστήματα κοπής, στραβά ή φθαρμένα, μαζί με τις βίδες τους, ώστε να διατηρήσετε την ισορροπία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όλες οι ενέργειες που αφορούν τα συστήματα κοπής (αφαίρεση, τρόχισμα, ζυγοστάθμιση, επισκευή, τοποθέτηση ή/και αντικατάσταση) είναι εργασίες που απαιτούν ειδικές γνώσεις καθώς και τη χρήση ειδικού εξοπλισμού. Για λόγους ασφαλείας θα πρέπει συνεπώς να εκτελούνται από εξειδικευμένο συνεργείο.

Χρησιμοποιείτε πάντα γνήσια συστήματα κοπής με τον κωδικό που αναφέρεται στον πίνακα “Τεχνικά Χαρακτηριστικά”.

Λόγω της εξέλιξης του προϊόντος, τα συστήματα κοπής που αναφέρονται στον πίνακα "Τεχνικά Χαρακτηριστικά" μπορεί με την πάροδο του χρόνου να αντικατασταθούν από διαφορετικά συστήματα με ανάλογα χαρακτηριστικά ανταλλαξιμότητας και ασφάλειας στη λειτουργία.

9.3 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΜΠΡΟΣΤΙΝΏΝ

9.3.1 Προκαταρκτικές ενέργειες

Χρησιμοποιήστε κατάλληλη συσκευή ανύψωσης. Πριν αρχίσετε την αντικατάσταση των τροχών, εκτελέστε αυτές τις ενέργειες:

1. Τοποθετήστε το μηχάνημα σε σταθερό

και επίπεδο έδαφος που εξασφαλίζει τη σταθερότητα του μηχανήματος.

2. Ακινητοποιήστε το μηχάνημα,

3. Αφαιρέστε το κλειδί,

4. Τοποθετήστε τη συσκευή ανύψωσης στο

σημείο ανύψωσης κοντά στον τροχό προς αντικατάσταση (παρ. 9.3.2, παρ. 9.3.3).

5. Βεβαιωθείτε ότι η συσκευή ανύψωσης

είναι απόλυτα κάθετη στο έδαφος.

9.3.2 Επιλογή και τοποθέτηση του

γρύλου στους πίσω τροχούς Τοποθετήστε ξύλινες σφήνες (εικ. 32.A) στη βάση του τροχού (εικ. 32.B) που βρίσκεται στην πλευρά του τροχού που θα αντικαταστήσετε (εικ. 32.C). Για τα μοντέλα με οπίσθια περισυλλογή:

• Το μέγιστο ύψος του κλειστού γρύλου πρέπει να είναι 110 mm. (εικ. 33).

• Τοποθετήστε το γρύλο κάτω από την πίσω πλάκα (εικ. 34.A), σε απόσταση 180 mm. από το πλαϊνό άκρο (εικ. 33). Για μοντέλα με πλευρική αποβολή:

• Το μέγιστο ύψος του κλειστού γρύλου πρέπει να είναι 110 mm. (εικ. 35).

• Τοποθετήστε το γρύλο κάτω από τον πίσω άξονα, στο σημείο που δείχνει η εικόνα (εικ. 36.A).

Ο γρύλος που τοποθετείται με τον τρόπο που περιγράφεται στην παρούσα παράγραφο καθιστά δυνατή την ανύψωση μόνο του τροχού προς αντικατάσταση.

9.3.3 Επιλογή και τοποθέτηση του γρύλου

στους μπροστινούς τροχούς

1. Τοποθετήστε ξύλινες σφήνες (εικ. 37.A) στη βάση

του τροχού (εικ. 37.B) που βρίσκεται πίσω από τον τροχό που θα αντικαταστήσετε (εικ. 37.C).

2. Το μέγιστο ύψος του κλειστού γρύλου

πρέπει να είναι 110 mm.

3. Τοποθετήστε στον γρύλο (εικ. 38.Α) ένα

τετράγωνο κομμάτι ξύλου (εικ. 38.Β) με ένα τμήμα περίπου 10 x 10 cm.

Το πάχος του ξύλου εμποδίζει την πρόκληση ζημιάς στον μπροστινό άξονα.

4. Κατά τη διάρκεια αυτής της φάσης, διατηρήστε

το πάχος ισορροπημένο στον γρύλο με τη βοήθεια του ενός χεριού. Σηκώστε τον γρύλο με τρόπο ώστε το κάλυμμα να στηρίζεται στο πλαίσιο και τα δομικά μέρη (εικ. 38.C).

Ο γρύλος που τοποθετείται έτσι καθιστά δυνατή την ανύψωση ολόκληρου του μπροστινού άξονα.EL - 30

9.3.4 Αντικατάσταση του τροχού

ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Βεβαιωθείτε ότι, κατά την ανύψωση, το μηχάνημα παραμένει σταθερό και ακίνητο. Αν παρατηρήσετε κάτι ανώμαλο, κατεβάστε αμέσως τον γρύλο, ελέγξτε και λύστε τυχόν προβλήματα και σηκώστε ξανά.

1. Αφαιρέστε το κάλυμμα (εικ. 39.Α).

2. Σηκώστε όσο αρκεί για να

αφαιρέσετε άνετα τον τροχό.

3. Με ένα κατσαβίδι βγάλτε την ασφάλεια (εικ.

39.Β) και τη ροδέλα του άξονα (εικ. 39.C).

4. Αφαιρέστε τον τροχό προς αντικατάσταση.

5. Επαλείψτε τον άξονα (εικ. 39.D) με γράσο.

6. Τοποθετήστε τη ρεζέρβα.

7. Τοποθετήστε προσεκτικά τη ροδέλα

και την ελαστική ασφάλεια.

Βεβαιωθείτε ότι οι πίσω τροχοί έχουν το ίδιο ύψος (εικ. 40.A) και ότι η διαφορά της εξωτερικής διαμέτρου μεταξύ των δύο τροχών (εικ. 40.B) δεν είναι μεγαλύτερη από 8-10 mm. Αν συμβαίνει αυτό, για να αποφύγετε ανώμαλη κοπή, πρέπει να ρυθμίσετε την ευθυγράμμιση των συστημάτων κοπής απευθυνόμενοι σε ένα εξουσιοδοτημένο συνεργείο.

9.3.5 Επισκευή ή αντικατάσταση

των ελαστικών Τα ελαστικά είναι τύπου “Tubeless” και κατά συνέπεια κάθε αντικατάσταση ή επισκευή μετά από μία βλάβη πρέπει να γίνεται από ειδικευμένο συνεργείο, με τον προβλεπόμενο γι' αυτά τα ελαστικά τρόπο.

9.4 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΛΑΜΠΤΗΡΏΝ LED

Ξεβιδώστε το δακτύλιο (εικ. 41.Α) και αφαιρέστε τη φίσα (εικ. 41.Β). Αποσυναρμολογήστε το φωτιστικό LED (εικ. 41.C), που στηρίζεται από τις βίδες (εικ. 41.D).

9.4.2 LED ΤΥΠΟΥ II (μπαγιονέτ)

Οι λαμπτήρες είναι τύπου μπαγιονέτ και το ντουί αφαιρείται περιστρέφοντας αριστερόστροφα με μία πένσα (Εικ. 42)

Για αποθήκευση του μηχανήματος μεγαλύτερη των 30 ημερών:

1. Αφαιρέστε το κλειδί ασφαλείας.

2. Καθαρίστε καλά το μηχάνημα.

3. Βεβαιωθείτε ότι το μηχάνημα δεν παρουσιάζει

βλάβες. Αν απαιτείται, απευθυνθείτε στο εξουσιοδοτημένο Σέρβις.

4. Αποθήκευση του μηχανήματος:

• με τα συστήματα κοπής κατεβασμένα

• σε στεγνό περιβάλλον,

• προστατευμένο από τις δυσμενείς καιρικές συνθήκες, στη σκιά, σε συνιστώμενη θερμοκρασία μεταξύ 0 και + 40 °C.

• Ενδεχομένως σκεπασμένο με ένα κάλυμμα;

• σε σημείο στο οποίο δεν έχουν πρόσβαση τα παιδιά,

• βεβαιωθείτε ότι έχετε αφαιρέσει κλειδιά ή εργαλεία που χρησιμοποιήσατε για τη συντήρηση.

Η μπαταρία πρέπει να φορτίζεται πλήρως τουλάχιστον μία φορά το μήνα και πάντα πριν από την επανέναρξη της δραστηριότητας. Κατά την επανεκκίνηση του μηχανήματος, ρυθμίστε το όπως υποδεικνύεται στο κεφάλαιο "7. Χρηση του μηχανηματοσ”.

11. ΜΕΤΑΚΙΝΗΣΗ ΚΑΙ ΜΕΤΑΦΟΡΑ

• Πριν μετακινήσετε το μηχάνημα:

1. αποσυμπλέξτε το σύστημα κοπής,

2. τοποθετήστε τα συστήματα κοπής

στην υψηλότερη θέση,

3. σβήστε το μηχάνημα και αφαιρέστε

το κλειδί ανάφλεξης;

4. αποσυμπλέξτε το σύστημα

μετάδοσης (παρ.6.3).

• Όταν μεταφέρετε το μηχάνημα με ένα όχημα ή ρυμουλκούμενο:

• χρησιμοποιήστε ράμπα πρόσβασης με κατάλληλη αντοχή, πλάτος και μήκος,

• φορτώστε το μηχάνημα με τον κινητήρα σβηστό, αφαιρώντας το κλειδί εκκίνησης από την υποδοχή του στο μηχάνημα, χωρίς οδηγό και μόνο σπρώχνοντας, με τη βοήθεια επαρκή αριθμού ατόμων,

• κατεβάστε τα συστήματα κοπής,

• τοποθετήστε το ώστε να μην αποτελεί κίνδυνο,

• συμπλέξτε το σύστημα μετάδοσης (παρ.6.3).

• Ασφαλίστε το γερά στο όχημα μεταφοράς με σχοινιά ή αλυσίδες για να αποφύγετε την ανατροπή με πιθανή πρόκληση ζημιάς.EL - 31 ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Εάν αισθάνεστε ότι δεν μπορείτε να εκτελέσετε χειρισμό ή μεταφορά υπό συνθήκες ασφάλειας, επικοινωνήστε με το Κέντρο Σέρβις.

12. ΣΕΡΒΙΣ ΚΑΙ ΕΠΙΣΚΕΥΕΣ

Το παρόν εγχειρίδιο παρέχει όλες τις αναγκαίες οδηγίες για το χειρισμό του μηχανήματος και για μια σωστή βασική συντήρηση που εκτελείται από το χρήστη. Όλες οι επεμβάσεις ρύθμισης και συντήρησης που δεν περιγράφονται στο παρόν εγχειρίδιο πρέπει να εκτελούνται από την Αντιπροσωπεία ή από εξειδικευμένο συνεργείο που διαθέτει τις αναγκαίες γνώσεις και τον εξοπλισμό για τη σωστή εκτέλεση των εργασιών, διατηρώντας τον αρχικό βαθμό ασφαλείας του μηχανήματος. Οι επεμβάσεις σε μη εξειδικευμένα συνεργεία και χωρίς τον κατάλληλο εξοπλισμό έχουν ως αποτέλεσμα την ακύρωση κάθε είδους Εγγύησης και κάθε υποχρέωσης ή ευθύνης του Κατασκευαστή.

• Τα εξουσιοδοτημένα συνεργεία αναλαμβάνουν τις επισκευές και τη συντήρηση υπό εγγύηση.

• Τα εξουσιοδοτημένα συνεργεία παρέχουν πάντοτε γνήσια ανταλλακτικά. Τα γνήσια ανταλλακτικά και εξαρτήματα έχουν μελετηθεί ειδικά για τα μηχανήματα.

• Τα μη γνήσια ανταλλακτικά και εξαρτήματα δεν είναι εγκεκριμένα. Η χρήση μη γνήσιων ανταλλακτικών και εξαρτημάτων μπορεί να επηρεάσει την ασφάλεια του μηχανήματος και απαλλάσσει τον κατασκευαστή από κάθε υποχρέωση ή ευθύνη.

• Συνιστάται να απευθύνεστε στο εξουσιοδοτημένο συνεργείο μια φορά το χρόνο για τη συντήρηση και τον έλεγχο των διατάξεων ασφαλείας.

Οι όροι της εγγύησης καλύπτουν μόνο τους καταναλωτές, δηλαδή τους μη επαγγελματίες χρήστες. Η εγγύηση καλύπτει όλα τα ελαττώματα ποιότητας των υλικών και της κατασκευής, τα οποία βεβαιώνονται από την Αντιπροσωπεία ή από εξουσιοδοτημένο συνεργείο κατά την περίοδο ισχύος της εγγύησης. Η εφαρμογή της εγγύησης περιορίζεται στην επισκευή ή στην αντικατάσταση του ελαττωματικού εξαρτήματος. Η εφαρμογή της εγγύησης προϋποθέτει την τακτική συντήρηση του μηχανήματος. Ο χρήστης οφείλει να τηρεί σχολαστικά όλες τις οδηγίες του παρόντος εγχειριδίου. Η εγγύηση δεν καλύπτει βλάβες από:

• Ελλιπή γνώση των συνοδευτικών εγγράφων (Εγχειρίδιο οδηγιών).

• Επαγγελματική χρήση.

• Εξωτερικούς παράγοντες (κεραυνούς, χτυπήματα, παρουσία ξένων σωσμάτων στο εσωτερικό του μηχανήματος) ή ατυχήματα.

• Ακατάλληλη χρήση και συναρμολόγηση ή μη επιτρεπόμενη από τον Κατασκευαστή.

• Μετατροπή του μηχανήματος.

• Χρήση μη γνήσιων ανταλλακτικών (προσαρμοσμένα ανταλλακτικά).

• Χρήση μη παρεχόμενων ή μη εγκεκριμένων από τον κατασκευαστή εξαρτημάτων. Η εγγύηση επίσης δεν καλύπτει:

• Τις εργασίες τακτικής/έκτακτης συντήρησης (περιγράφονται στο εγχειρίδιο οδηγιών).

• Η φυσιολογική φθορά των αναλώσιμων υλικών με συστήματα κοπής, τροχοί, μπουλόνια ασφαλείας και καλωδιώσεις.

• Αισθητική φθορά του μηχανήματος λόγω χρήσης.

• Τα υποστηρίγματα των συστημάτων κοπής.

• Τα παρεπόμενα έξοδα που ενδεχομένως συνδέονται με την ενεργοποίηση της εγγύησης, όπως η μεταφορά στο χρήστη, η μεταφορά του μηχανήματος στην Αντιπροσωπεία, η μίσθωση εξοπλισμού για την αντικατάσταση ή η κλήση άλλης εταιρείας για τις εργασίες συντήρησης. Ο χρήστης προστατεύεται από την οικεία εθνική νομοθεσία. Τα δικαιώματα του αγοραστή που προβλέπει η εθνική νομοθεσία δεν περιορίζονται σε καμία περίπτωση από την παρούσα εγγύηση.EL - 32

Τα πλαίσια δίπλα σας επιτρέπουν να σημειώσετε την ημερομηνία ή τον αριθμό των ωρών λειτουργίας κατά την οποία πραγματοποιήθηκε η παρέμβαση.

Έλεγχος όλων των συνδέσεων Πριν από κάθε

Έλεγχος πίεσης των ελαστικών Πριν από κάθε

παρ. 7.1.3 Έλεγχοι ασφαλείας / Έλεγχος χειριστηρίων Πριν από κάθε

παρ. 7.2 Έλεγχος του μοχλού απελευθέρωσης του συστήματος μετάδοσης Πριν από κάθε

παρ. 6.3 Συναρμολόγηση/Έλεγχος προστατευτικών στην έξοδο Πριν από κάθε

παρ. 5.5 Φόρτιση μπαταρίας Πριν από κάθε χρήση Μετά από κάθε χρήση Πριν την αποθήκευση παρ. 8.2 Γενικός καθαρισμός και έλεγχος

παρ. 8.4 Έλεγχος για ενδεχόμενες ζημιές στο μηχάνημα. Αν απαιτείται, απευθυνθείτε στο εξουσιοδοτημένο Σέρβις.

Έλεγχος στερέωσης και τρόχισμα των συστημάτων κοπής 25 * Αντικατάσταση συστημάτων κοπής 100 * Γενική λίπανση 25 παρ. 8.5 **

• Επέμβαση που πρέπει να γίνει από την Αντιπροσωπεία ή από ένα Εξειδικευμένο Κέντρο. ** Η γενική λίπανση όλων των σημείων λίπανσης πρέπει να εκτελείται επίσης κάθε φορά που προβλέπεται αποθήκευση για μεγάλο χρονικό διάστημα.

1. Το μηχάνημα δεν ανάβει. Μπαταρία άδεια. Φορτίστε την μπαταρία (παρ. 8.2.2).

2. Ανώμαλη κοπή Το ακόνισμα των

Απευθυνθείτε με εξουσιοδοτημένο κέντρο σέρβις. Εξουσιοδοτημένο. Tαχύτητα προώθησης μεγαλύτερη σε σχέση με το ύψος της χλόης για κοπή. Το συγκρότημα του συστήματος κοπής είναι γεμάτο γρασίδι. Μειώστε την ταχύτητα προσθιοκίνησης ή/και αυξήστε το ύψος κοπής. Περιμένετε να στεγνώσει το γρασίδι. Καθαρίστε το συγκρότημα του συστήματος κοπής.EL - 33 Πρόβλημα Αιτία Διόρθωση

3. Μη φυσιολογικές δονήσεις

κατά τη χρήση. Μη ισορροπημένα συστήματα κοπής. Χαλαρά συστήματα κοπής. Χαλαρά μέρη. Οποιαδήποτε ζημιά Απευθυνθείτε με εξουσιοδοτημένο κέντρο σέρβις εξουσιοδοτημένο για τη διεξαγωγή ελέγχων, αντικαταστάσεων και επισκευών.

4. Το εικονίδιο εικ. 13.E παραμένει

αναμμένο και οι λυχνίες LED μπαταρίας 2 και 5 αναβοσβήνουν. Πληκτρολόγιο τύπου “I” και “II” Πληκτρολόγιο τύπου “III” Υπερφόρτωση ρεύματος μπαταρίας λόγω:

1. Υπερβολικά επιβαρυμένες

συνθήκες εργασίας. Μειώστε την ταχύτητα προσθιοκίνησης. Αυξήστε το ύψος κοπής.

2. Πολύ απότομη κλίση. Μειώστε την ταχύτητα προσθιοκίνησης και ελέγξτε

την κλίση του εδάφους στην οποία εργάζεστε.

5. Το εικονίδιο εικ. 13.N

αναβοσβήνει. Όλες οι άλλες ενδείξεις στο πληκτρολόγιο (εικονίδια/LED) παραμένουν σε λειτουργία και ορατές. Προ-συναγερμός υπερβολικής θερμοκρασίας της μπαταρίας, του κινητήρα κίνησης ή/και των κινητήρων των συστημάτων κοπής για:

1. Υπερβολικά επιβαρυμένες

συνθήκες εργασίας. Μειώστε την ταχύτητα προσθιοκίνησης. Αυξήστε το ύψος κοπής.

6. Τα εικονίδια εικ. 13.Ε και εικ.

13.Ν παραμένουν αναμμένα, οι λυχνίες LED της μπαταρίας 2 και 4 αναβοσβήνουν. Πληκτρολόγιο τύπου “I” και “II” Πληκτρολόγιο τύπου “III” Υπερβολική θερμοκρασία/ μειωμένη θερμοκρασία της μπαταρίας λόγω: Σβήστε το μηχάνημα, περιμένετε τουλάχιστον 5 λεπτά και στη συνέχεια επανεκκινήστε το.

1. Υπερβολικά επιβαρυμένες

συνθήκες εργασίας. Μειώστε την ταχύτητα προσθιοκίνησης. Αυξήστε το ύψος κοπής.

2. Ακατάλληλες συνθήκες

περιβάλλοντος. Εργαστείτε σε περιβάλλον με θερμοκρασία κατάλληλη για τις συνθήκες λειτουργίας του μηχανήματος.

7. Το εικονίδιο εικ. 13.E παραμένει

αναμμένο και οι λυχνίες LED μπαταρίας 1, 4 και 5 αναβοσβήνουν. Πληκτρολόγιο τύπου “I” και “II” Πληκτρολόγιο τύπου “III” Τρέχουσα υπερφόρτωση ρεύματος στα συστήματα κοπής λόγω:

1. Υπερβολικά επιβαρυμένες

συνθήκες εργασίας. Μειώστε την ταχύτητα προσθιοκίνησης. Αυξήστε το ύψος κοπής.

2. Εμπόδια που εμποδίζουν

την περιστροφή των συστημάτων κοπής. Αφαιρέστε τα εμπόδια.

3. Το συγκρότημα των

συστημάτων κοπής είναι γεμάτη χόρτο. Καθαρίστε το συγκρότημα συστημάτων κοπής.EL - 34 Πρόβλημα Αιτία Διόρθωση

8. Τα εικονίδια εικ. 13.Ε και εικ.

13.Ν παραμένουν αναμμένα, οι λυχνίες LED της μπαταρίας 1 και 3 αναβοσβήνουν. Πληκτρολόγιο τύπου “I” και “II” Πληκτρολόγιο τύπου “III” Υπερβολική θερμοκρασία των κινητήρων των συστημάτων κοπής λόγω: Σβήστε το μηχάνημα, περιμένετε τουλάχιστον 5 λεπτά και στη συνέχεια επανεκκινήστε το. Υπερβολικά επιβαρυμένες συνθήκες εργασίας. Μειώστε την ταχύτητα προσθιοκίνησης. Αυξήστε το ύψος κοπής.

9. Το εικονίδιο εικ. 13.E παραμένει

αναμμένο και οι λυχνίες LED μπαταρίας 1, 3 και 5 αναβοσβήνουν. Πληκτρολόγιο τύπου “I” και “II” Πληκτρολόγιο τύπου “III” Κόλλημα των κινητήρων των συστημάτων κοπής λόγω:

1. Υπερβολικά επιβαρυμένες

συνθήκες εργασίας. Μειώστε την ταχύτητα προσθιοκίνησης. Αυξήστε το ύψος κοπής.

2. Εμπόδια που εμποδίζουν

την περιστροφή των συστημάτων κοπής. Αφαιρέστε τα εμπόδια.

3. Το συγκρότημα των

συστημάτων κοπής είναι γεμάτη χόρτο. Καθαρίστε το συγκρότημα συστημάτων κοπής.

10. Τα εικονίδια εικ. 13.Ε και εικ.

13.Ν παραμένουν αναμμένα, οι λυχνίες LED της μπαταρίας 1, 2 και 4 αναβοσβήνουν. Πληκτρολόγιο τύπου “I” και “II” Πληκτρολόγιο τύπου “III” Υπερβολική θερμοκρασία του κινητήρα κίνησης λόγω: Απενεργοποιήστε το μηχάνημα και περιμένετε τουλάχιστον 5 λεπτά πριν επαναλάβετε τη διαδικασία έναρξης.

1. Κινητήρας κίνησης

Μειώστε την ταχύτητα προσθιοκίνησης.

2. Πολύ απότομη κλίση. Μειώστε την ταχύτητα και ελέγξτε την κλίση

του εδάφους στην οποία εργάζεστε.

3. Παρουσία υπερβολικής

λάσπης στους τροχούς. Βεβαιωθείτε ότι οι τροχοί δεν έχουν μπλοκάρει και ενδεχομένως καθαρίστε τους.

11. Τα εικονίδια εικ. 13.Ε και εικ.

13.Ο παραμένουν αναμμένα, οι λυχνίες LED της μπαταρίας 1, 2, 4 και 5 αναβοσβήνουν. Πληκτρολόγιο τύπου “I” και “II” Πληκτρολόγιο τύπου “III” Το μηχάνημα τίθεται σε λειτουργία με το πεντάλ έλξης μη ελεύθερο (όχι σε θέση νεκράς). Απενεργοποιήστε το μηχάνημα και επαναλάβετε τη διαδικασία εκκίνησης μόνο αφού ελέγξετε ότι το πεντάλ κίνησης βρίσκεται στη θέση νεκράς (πεντάλ ελεύθερο).EL - 35

Για μηχανήματα εξοπλισμένα με πληκτρολόγιο τύπου "III", μαζί με τον συνδυασμό σφάλματος των LED, εμφανίζεται ένας αριθμητικός κωδικός σφάλματος στα ψηφία ποσοστού φόρτισης μπαταρίας (εικ. 13.Y). Εάν είναι απαραίτητο, δώστε τον αριθμητικό κωδικό σφάλματος στο Εξουσιοδοτημένο Κέντρο Σέρβις.

Για περαιτέρω προβλήματα που δεν αναφέρονται στον πίνακα, επικοινωνήστε αμέσως με ένα Εξουσιοδοτημένο Κέντρο Σέρβις. Πρόβλημα Αιτία Διόρθωση

12. Τα εικονίδια εικ. 13.Ε και

εικ. 13.Ο παραμένουν αναμμένα και οι λυχνίες LED της μπαταρίας 1, 2, 3 και 5 αναβοσβήνουν. Πληκτρολόγιο τύπου “I” και “II” Πληκτρολόγιο τύπου “III” Μοχλός εμπλοκής/ απεμπλοκής του συστήματος μετάδοσης σε θέση απεμπλοκής συστήματος μετάδοσης. Ελέγξτε τη θέση του μοχλού εμπλοκής/απεμπλοκής του συστήματος μετάδοσης και, ενδεχομένως, επιστρέψτε τον στη θέση εμπλοκής μετάδοσης. Εάν το πρόβλημα παραμένει, επικοινωνήστε με ένα Κέντρο σέρβις.

13. Οι λυχνίες LED της μπαταρίας

εικ. 13. F ανάβουν και σβήνουν διαδοχικά, από αριστερά προς τα δεξιά και αντίστροφα. Σφάλμα επικοινωνίας μεταξύ ηλεκτρονικών μονάδων στο μηχάνημα. Απενεργοποιήστε το μηχάνημα και επαναλάβετε τη διαδικασία εκκίνησης. Εάν το πρόβλημα παραμένει, επικοινωνήστε με ένα Κέντρο σέρβις.EL - 36

Ψιλοκόβει την κομμένη χλόη και την αφήνει στο γκαζόν (εικ. 44.A1, εικ. 44.A2).

16.2 ΦΟΡΤΙΣΤΗΣ ΜΠΑΤΑΡΙΑΣ

(ΓΡΗΓΟΡΗ ΦΟΡΤΙΣΗ) Φορτιστής μπαταρίας που επιτρέπει τη μείωση του χρόνου φόρτισης της μπαταρίας. Η λίστα των εγκεκριμένων φορτιστών μπαταριών για αυτό το μηχάνημα βρίσκεται στον πίνακα "Τεχνικά Χαρακτηριστικά". Επιτρέπει τη διατήρηση της μπαταρίας σε καλή κατάσταση στις περιόδους που δεν χρησιμοποιείται το μηχάνημα, εξασφαλίζοντας την ιδανική φόρτιση και μεγαλύτερη διάρκεια ζωής για την μπαταρία (εικ. 44.Β).

16.3 ΚΙΤ ΡΥΜΟΥΛΚΗΣΗΣ

Για να ρυμουλκήσετε ένα μικρό ρυμουλκούμενο (εικ. 44.C).

16.4 ΚΑΛΥΜΜΑ ΠΡΟΣΤΑΣΙΑΣ

Προστατεύει το μηχάνημα από τη σκόνη όταν δεν χρησιμοποιείται (εικ. 44.D).

16.5 ΣΕΤ ΠΡΟΣΤΑΤΕΥΤΙΚΟΥ

ΟΠΙΣΘΙΑΣ ΑΠΟΒΟΛΗΣ Για χρήση στη θέση του κάδου περισυλλογής, όταν δεν συλλέγονται τα χόρτα (εικ. 44.C) (μόνο για μοντέλα με οπίσθια περισυλλογή).

16.6 ΧΙΟΝΑΛΥΣΙΔΕΣ 18’’

Βελτιώνουν την πρόσφυση στους πίσω τροχούς σε εδάφη χιονισμένα και επιτρέπουν τη χρήση των εξαρτημάτων εκχιονισμού (εικ. 44.F).

16.7 ΤΡΟΧΟΙ ΓΙΑ ΛΑΣΠΗ / ΧΙΟΝΙ 18"

Βελτιώνουν τις επιδόσεις κίνησης σε χιόνι και σε λάσπη (εικ. 44.G).

Για τη μεταφορά εργαλείων ή αντικειμένων, στα επιτρεπόμενα όρια φορτίου (εικ. 44.H).

Για τη διασκόρπιση αλατιού ή λιπασμάτων (εικ. 44.I).

16.10 ΣΥΛΛΕΚΤΗΣ ΦΥΛΛΏΝ ΚΑΙ ΧΛΟΗΣ

Για τη συλλογή φύλλων σε χορταριασμένες επιφάνειες (εικ. 44.J).

16.11 ΕΚΧΙΟΝΙΣΤΙΚΟ ΜΕ ΛΑΜΑ

Για τον εκχιονισμό και τη συσσώρευση του αφαιρούμενου χιονιού στα πλαϊνά (εικ. 44.K).EN - 1
