LIETOŠANAS INSTRUKCIJA Tornado 598e STIGA

LV Sēžot vadāma zālienu plaujmašina, akumulatora barošanas avots LIETOŠANAS INSTRUKCIJA

UZMANĪBU: pirms aparāta lietošanai rūpīgi izlasiet doto instrukciju.

LATVIEŠU - Instrukciju tulkojums no origināl valodas ....LV

[4] Maks. dzinēja griešanās ātrums

[5] Akumulators

[5a] Litija jons (Li-on)

[6] Akumulatora jauda

[7] Akumulatoru lādētājs

[8] Uzlādes maksimālais ilgums

[9] Vilces motora jauda

[10] Asmeņu motora jauda

[11] Frekvenču joslas, kurās radioiekārtas darbojas

[12] Frekvenču joslās, kurās darbojas radioiekārtas, maksimālā pārraidītā signāla jauda.

[13] Priekšējās riepas

[14] Aizmugurējās riepas

[15] Priekšējo riepu spiediens

[16] Aizmugurējo riepu spiediens

[17]Masa(*)

[18] Minimālais nenop|autās zāles rādiuss

[19] P|aušanas augstums

[20] P|aušanas platums

[21] Kustības ātrums (aptuvens), uz priekšu

[22] Kustības ātrums (aptuvens), atpakalgaitas

[23] Maksimālais pieļaujamais slīpums

[24] Izmēri

[25] Garums

[26] Garums ar maisu (garums bez maisa)

[27] Platums

[28] Platums ar sāniskās izmešanas deflektoru (Platums bez sāniskās izmešanas deflektora)

[29] Augstums

[30] Griezējierīces kods

[31] Skañas spiediena līmenis

[32] Mērījumu klūda

[33] Izmērītais skaņas intensitātes līmenis

[34] Garantētais skanas intensitātes līmenis

[35] Vibrāciju līmenis vadītāja vietā

[36] Stūres vibrāciju līmenis

[44] Piederumi pēc pieprasījuma

[44.A1, 42.A2] Mulčēšanas komplekts

[44.B] Akumulatoru lādētājs

[44.C] Vilkšanas komplekts

[44.D] Pārvalks

[44.E] Aizmugurējās izmešanas aizsarga komplekts (tik MP serijos)

[44.F] Sniega kēdes

[44.G] Dub|u/sniega riteni

[44.H] Piekabe

[44.1] Izkliedētājs

[44.J] Lapu un zāles savācējs

[44.K] Sniega tīrītājs ar vērstuvi

[43] Papildu ligzda usb piederumiem

[43.A] Uzlādes (izejas USB) spriegums un strāva

[43.B] tips

[43.C] Ražotāja nosaukums un adrese

* Precīza vērtība ir norādīta mašīnas identifikācijas datu plāksnītē.

[1] MK - ТЕХНИЧКИ ПОДАТОЦИ

3.1 Apmācība....5
3.2 Sagatavošanas darbi.... 5
3.3 Izmantošanas laikā....5
3.4 Tehniskā apkope un uzglabāšana ..... 6
3.5 Apkārtējās vides aizsardzība....7

1. PĀRZINIET MAŠĪNU....7

4.1 Mašīnas apraksts un paredzētais lietojums....7
4.2 Drošības zīmes 8
4.3 Identifikācijas etikete 9
4.4 Galvenās sastāvdaļas ...... 9

1. MONTAŽA....9

5.1 Montāžas sastāvdaļas.... 10
5.2 Stūres montāža 10
5.3 Sēdekla montāža.... 10
5.4 Priekšējā bufera montāža.... 10
5.5 Sāniskās izmešanas deflektora montāža (tikai modeliem ar sānisko izmešanu)....10
5.6 Griezējierīču bloka sānu stiprinājumu montāža (tikai modelos ar sānisko izmešanu, ja tāda paredzēta) ...... 11
5.7 Aizmugurējās plāksnes montāža un pabeigšana (tikai modeliem ar aizmugurējo savākšanu)....11
5.8 Savākšanas maisa montāža (tikai modelos ar aizmugurējo savākšanu) (tikai “III” tipa modeliem) 11

1. VADĪBAS IERĪCES 12

6.1 Atslēgas pārslēgs.... 12
6.2 Vilkmes pedālis 12
6.3 Transmisijas ieslēgšanas/izslēgšanas svira....12
6.4 Griešanas augstuma regulēšana..... 12
6.5 Avārijas poga.... 13
6.6 Papildu kontaktligzda USB piederumiem .... 13
6.7 Akustiskā signāla ierīce.... 13
6.8 Savākšanas maisa apgāšanas svira (ja paredzēta, tikai modelos ar aizmugurējo savākšanu)....13
6.9 Pogu panelis....14
6.10 Bluetooth funkcija (ja paredzēta) ..... 19

1. MAŠINAS IZMANTOŠANA 19

7.1 Sagatavošanas darbi.... 19
7.2 Drošības pārbaudes....20
7.3 Lietošana uz slīpām virsmām ...... 22
7.4 ledarbināšana 22
7.5 Darbs....22

7.6 Apturēšana....24
7.7 Pēc izmantošanas 24

8.1 Vispārēja informācija 24
8.2 Akumulators 25
8.3 Zāles segas aizsardzības ritenīši..... 27
8.4 Tīrīšana 27
8.5 Ellošana 28
8.6 Nostiprinātājuzgriežni un skrūves ..... 28

1. ĀRKĀRTAS TEHNISKĀ APKOPE...... 28

9.1 Drošības ieteikumi....28
9.2 Griezējierīču bloks / griezējierīces ..... 28
9.3 Priekšējo / aizmugurējo riteņu maina. 29
9.4 LED spuldžu maina 30

1. UZGLABĀŠANA....30

2. PĀRVIETOŠANA UN TRANSPORTĒŠANA 30

3. APKOPE UN REMONTS....31
4. GARANTIJAS SEGUMS 31
5. TEHNISKAS APKOPES TABULA 32
6. TRAUCĒJUMMEKLĒŠANA 32
7. PIEDERUMI....36

16.1 Mulčēšanas komplekts 36
16.2 Akumulatora lādētājs (ātra uzlāde) .... 36
16.3 VILKŠANAS KOMPLEKTS....36
16.4 Pārvalks.... 36
16.5 Aizmugurējās izmešanas aizsarga komplekts 36
16.6 Sniega kēdes 18"....36
16.7 Dublu/sniega riteni 18" .... 36
16.8 Piekabe 36
16.9 Izkliedētājs 36
16.10 Lapu un zāles savācējs.... 36
16.11 Sniega tīrītājs ar vērstuvi 36

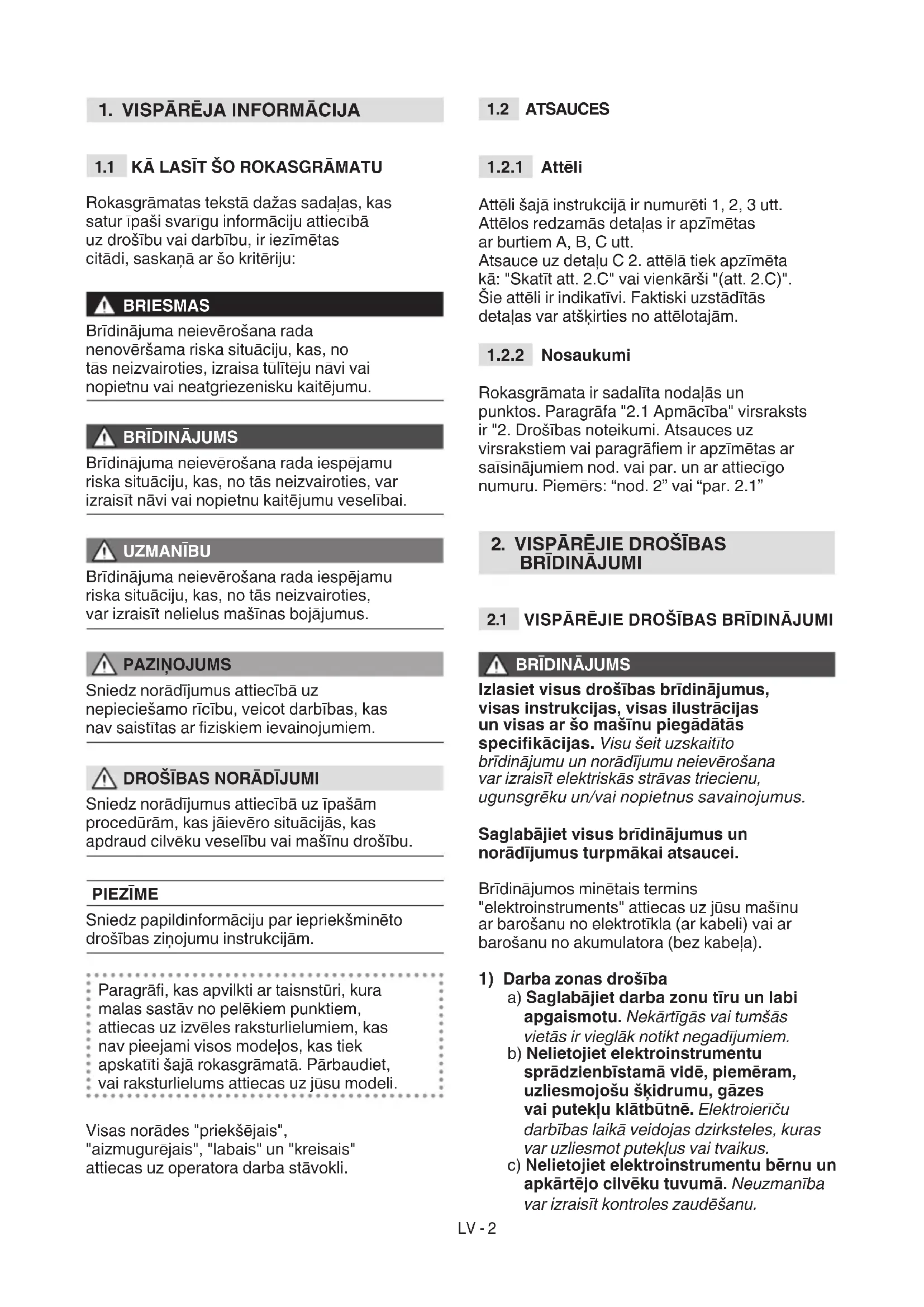

1. VISPĀRĒJA INFORMĀCIJA

1.1 KĀ LASĪT ŠO ROKASGRĀMATU

Rokasgrāmatas tekstā dažas sadaļas, kas satur īpaši svarīgu informāciju attiecībā uz drošību vai darbību, ir iezīmētas citādi, saskaņā ar šo kritēriju:

BRIESMAS

Brīdinājuma neievērošana rada nenovēršama riska situāciju, kas, no tās neizvairoties, izraisa tūlītēju nāvi vai nopietnu vai neatgriezenisku kaitējumu.

BRĪDINĀJUMS

Brīdinājuma neievērošana rada iespējamu riska situāciju, kas, no tās neizvairoties, var izraisīt nāvi vai nopietnu kaitējumu veselībai.

UZMANIBU

Brīdinājuma neievērošana rada iespējamu riska situāciju, kas, no tās neizvairoties, var izraisīt nelielus mašīnas bojājumus.

PAZINOJUMS

Sniedz norādījumus attiecībā uz nepieciešamo rīcību, veicot darbības, kas nav saistītas ar fiziskiem ievainojumiem.

DROŠĪBAS NORĀDĪJUMI

Sniedz norādījumus attiecībā uz īpašām procedūrām, kas jāievēro situācijās, kas apdraud cilvēku veselību vai mašīnu drošību.

PIEZIME

Sniedz papildinformāciju par iepriekšminēto drošības ziņojumu instrukcijām.

Paragrāfi, kas apvilkti ar taisnstūri, kura malas sastāv no pelēkiem punktiem, attiecas uz izvēles raksturlielumiem, kas nav pieejami visos modelos, kas tiek apskatīti šajā rokasgrāmatā. Pārbaudiet, vai raksturlielums attiecas uz jūsu modeli.

Visas norādes "priekšējais", "aizmugurējais", "labais" un "kreisais" attiecas uz operatora darba stāvokli.

1.2 ATSAUCES

1.2.1 Attēli

Attēli šajā instrukcijā ir numurēti 1, 2, 3 utt. Attēlos redzamās detaļas ir apzīmētas ar burtiem A, B, C utt.

Atsauce uz detaļu C 2. attēlā tiek apzīmēta kā: "Skatīt att. 2.C" vai vienkārši "(att. 2.C)". Šie attēli ir indikatīvi. Faktiski uzstādītās detaļas var atšķirties no attēlotajām.

1.2.2 Nosaukumi

Rokasgrāmata ir sadalīta nodalās un punktos. Paragrāfa "2.1 Apmācība" virsraksts ir "2. Drošības noteikumi. Atsauces uz virsrakstiem vai paragrāfiem ir apzīmētas ar saīsinājumiem nod. vai par. un ar attiecīgo numuru. Piemērs: "nod. 2" vai "par. 2.1"

2. VISPĀRĒJIE DROŠĪBAS BRĪDINĀJUMI

2.1 VISPĀRĒJIE DROŠĪBAS BRĪDINĀJUMI

BRĪDINĀJUMS

Izlasiet visus drošības brīdinājumus, visas instrukcijas, visas ilustrācijas un visas ar šo mašinu piegādātās specifikācijas. Visu šeit uzskaitīto brīdinājumu un norādījumu neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgrēku un/vai nopietnus savainojumus.

Saglabājiet visus brīdinājumus un norādījumus turpmākai atsaucei.

Brīdinājumos minētais termins "elektroinstruments" attiecas uz jūsu mašīnu ar barošanu no elektrotīkla (ar kabeli) vai ar barošanu no akumulatora (bez kabeļa).

1) Darba zonas drošiba

a) Saglabājiet darba zonu tīru un labi apgaismotu. Nekārtīgās vai tumšās vietās ir vieglāk notikt negadījumiem.
b) Nelietojiet elektroinstrumentu sprādzienbīstamā vidē, piemēram, uzliesmojošu škidrumu, gāzes vai putekļu klātbūtnē. Elektroierīču darbības laikā veidojas dzirksteles, kuras var uzliesmot puteklus vai tvaikus.
c) Nelietojiet elektroinstrumentu bērnu un apkārtējo cilvēku tuvumā. Neuzmanība var izraisīt kontroles zaudēšanu.

2) Elektrodrošiba

a) Akumulatora lādētāja kabeļa kontaktdakšai ir jābūt saderīgai ar strāvas kontaktligzdu. Nekad nepārveidojiet kontaktdakšu. Nelietojiet adapteri ar iezemētu akumulatora lādētāja kabeli. Nemodificētas un kontaktligzdai pielāgotas kontaktdakšas mazina elektrošoka risku.
b) Elektroinstrumenta kontaktdakšai jābūt saderīgai ar strāvas kontaktligzdu.

Nekad nepārveidojiet kontaktdakšu. Neizmantojiet adapterus ar sazemētām elektroierīcēm. Nemodificētas un kontaktligzdai pielāgotas kontaktdakšas mazina elektrošoka risku.

c) Izvairieties no nonākšanas saskarē ar iezemētām virsmām, tādām kā caurules, radiatori, krāsnis un ledusskapi. Ja kermenis saskaras ar masu vai sazemējumu, palielinās risks saņemt strāvas triecienu.
d) Nepakļaujiet elektroinstrumentus lietum vai mitrai videi. Ja elektroinstrumentā iekļūst ūdens, palielinās elektriskā trieciena risks.
e) Nevelciet akumulatora lādētāja kabeli, lai izņemtu kontaktdakšu. Aizsargājiet akumulatora lādētāja kabeli no karstuma, eļļas, šķīdinātājiem, asiem priekšmetiem, asām malām vai kustīgajām daļām. Bojāts vai savīts vads palielina elektrisko triecienu risku.
f) Nelietojiet vadu nepiemērotā veidā. Nelietojiet vadu instrumenta pārnēsāšanai, vilkšanai vai tā atvienošanai no kontaktligzdas. Turiet vadu prom no karstuma, eļļas asām malām vai kustīgām daļām. Bojāts vai savīts vads palielina elektrisko triecienu risku.
g) Izmantojot elektroinstrumentu ārpus telpām, izmantojiet pagarinātāju, kas piemērots ārpustelpu lietošanai. Izmantojot pagarinātāju, kas piemērots ārpustelpu lietošanai, tiek samazināts elektriskās strāvas trieciena risks.
h) Ja nav iespējams izvairīties no elektroinstrumenta izmantošanas mitrā vidē, izmantojiet tādu elektrības kontaktligzdu, kas ir aizsargāta ar paliekošās strāvas slēdzi (RCD-Residual Current Device). Izmantojot RCD, tiek samazināts elektriskās strāvas trieciena risks.
i) Pievienojiet akumulatora lādētāju tikai kontaktligzdām ar tīkla spriegumu un frekvenci, kas norādīta uz datu plāksnītes.

BRIESMAS

Mitrums un elektrība nav saderīgi:

• Elektrisko kabelu manipulacija un pievienošana jāveic sausā veidā.
• Nekad nepaklaujiet elektrības kontaktligzdu vai kabeli saskarei ar slapju vietu (pelke vai mitra zeme).
• Ja nepieciešams, izmantojiet pagarinātājus ar noslēgtām un apstiprinātām integrālām kontaktligzdām, kas pieejamas tirgū.
• Uzlādes strāvas kontaktligzdas instalācija, kas pieslēgta ēkas elektrotīklam, jāveic kvalificētam elektriķim un tai jābūt pietiekami aizsargātai ar diferenciālo slēdzi (RCD-Residual Current Device), ar atbrīvošanas strāvu, kas atbilst spēkā esošajiem noteikumiem.
• Nepareizs savienojums var izraisīt nopietnus savainojumus, pat ieskaitot nāvi.

- Lai izvairītos no elektroenerģijas piegādes traucējumiem lādēšanas laikā:

• pārbaudīt, vai elektroenerģijas sistēmas kopējā jauda ir atbilstoša.
• pievienojiet mašīnu kontaktligzdai ar pietiekamu strāvas stiprumu.
• izvairieties no citu augstas absorbcijas elektroiekārtu vienlaicīgas lietošanas.

3) Personīgā drošība

a) Esiet piesardzīgi, pārbaudiet, ko jūs darāt, un izmantojiet veselo saprātu mašīnas izmantošanas laikā. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotiku, alkohola vai zāļu ietekmē. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus miesas bojājumus.
b) Lietojiet individuālos aizsardzības līdzekļus. Vienmēr valkājiet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piemēram, pretputekļu maskas, neslīdoši drošības apavi, aizsargkiveres vai austiņas samazina miesas bojājumus.
c) Izvairieties no netišas iedarbināšanas. Pirms ievietojat kontaktdakšu, satverat vai pārnēsājat elektroinstrumentu, pārliecinieties, vai slēdzis atrodas “OFF” stāvoklī. Pārnēsājot elektroinstrumentu ar pirkstu uz slēdža vai pievienojiet to kontaktligzdai ar slēdzi "ON" stāvoklī, ir vieglāk notikt negadījumiem.
d) Pirms elektroinstrumenta ieslēgšanas noņemiet katru atslēgu vai rīku, kas paredzēts regulēšanai.

Atslēga vai instruments, kas paliek saskarē ar rotējošu mašīnas daļu, var izraisīt miesas bojājumus.

e) Neliecieties pāri. Vienmēr uzturiet atbilstošu atbalstu un līdzsvaru. Tas ľauj labāk kontrolēt elektroinstrumentu neparedzētās situācijās.

f) Valkājiet pienācīgu apgērbu. Nevalkājiet valīgu apgērbu vai rotaslietas. Sargājiet matus unapgērbus no kustīgajām daļām. Kustīgās detaļas var aizķert valīgu apgērbu, rotaslietas vai garus matus.

g) Ja ir tādas ierīces, kas jāpieslēdz iekārtām putekļu iztīrīšanai un savākšanai, pārliecinieties, vai tās ir pievienotas un tiek izmantotas atbilstošā veidā. Šo ierīču izmantošana var samazināt ar putekliem saistīto risku.

h) Nepiełaujiet, lai mašinas lietošanas laikā iegūto zināšanu dēļ rastos pārāk liela pārliecība un tādējādi netiktu ievēroti elektroinstrumenta drošības principi. Neuzmanīga rīcība sekundes daļas laikā var izraisīt nopietnus savainojumus.

4) Elektroinstrumenta lietošana un aizsardzība

a) Nepārslogojiet elektroinstrumentu. Izmantojiet darbam piemērotu elektroinstrumentu. Atbilstošs elektroinstruments darbu veiks labāk un drošākā tādā, tādā ātrumā, kādam tas paredzēts.

b) Nelietojiet elektroinstrumentu, ja ar slēdzi to nevar iedarbināt vai apturēt. Elektroinstruments, ko nav iespējams iedarbināt ar slēdzi, ir bīstams un ir jāremontē.

c) Neizmantojiet mašīnu, ja atslēgas slēdzi nevar regulāri ieslēgt vai apturēt. Mašīna, kuru nevar darbināt ar atslēgas slēdzi, ir bīstama un tā jāremontē servisa centrā.

d) Pirms jebkādu regulēšanas darbu veikšanas piederumu maiņas vai pirms elektroinstrumenta novietošanas uzglabāšanai izņemiet aizdedzes atslēgu. Šie preventīvie drošības pasākumi samazina elektroinstrumenta nejaušas iedarbināšanas risku.

e) Uzglabājiet neizmantojamos elektroinstrumentus bērniem nepieejamā vietā un neļaujiet mašīnu izmantot cilvēkiem, kuri nav pazīstami ar instrumentu un šīm instrukcijām. Neapmācītu lietotāju rokās elektroinstrumenti ir bīstami.

f) Parūpējieties, lai elektroinstrumentiem un piederumiem tiktu veikta apkope. Pārliecinieties, vai kustīgās daļas ir saskaņotas un brīvas kustības

laikā, vai nav bojātu detaļu un citu nosacījumu, kas varētu ietekmēt elektroinstrumenta darbību. Bojājumu gadījumā elektroinstruments pirms lietošanas ir jāsaremontē. Daudzi negadījumi tiek izraisīti nepietiekamas apkopes dēl.

g) Saglabājiet plaušanas detaļas asas un tīras. Plaušanas detaļu pienācīga apkope, ar asām griešanas malām padara tās mazāk pakļautas traucējumiem un ir vieglāk kontrolējamas.

h) Izmantojiet elektroinstrumentu un tā piederumus saskaņā ar pievienotajām instrukcijām, paturot prātā darba apstākļus un veicamā darba veidu. Elektroinstrumenta izmantošana tam neparedzētām darbībām var izraisīt bīstamas situācijas.

i) Raugieties, lai rokturi un satveres virsmas būtu sausas, tīras un bez eļļas un smērvielu paliekām. Slideni rokturi un satveres virsmas neparedzētās situācijās neļauj droši pārvietot un vadīt instrumentu.

5) Bezvadu instrumentu lietošana un piesardzība lietošanā

a) Akumulatora uzlādēšanai izmantojiet tikai ražotāja rekomendējamos akumulatoru lādētājus. Lādētājs, kas piemērots viena veida akumulatoru pakai, var izraisīt ugunsgrēka, elektriskās strāvas trieciena, pārkaršanas vai kodīga akumulatora škīdruma nopūdes risku, ja to lieto kopā ar citu akumulatoru paku.

b) Lietojiet tikai jūsu elektroierīcei speciāli paredzētos akumulatorus. Jebkāda cita akumulatora lietošana var radīt traumu vai ugunsgrēku risku.

c) Kad akumulatoru paka netiek izmantota, tā jāuzglabā atseviški no citiem metāla priekšmetiem, piemēram, saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem sīkiem metāla priekšmetiem, kas varētu izraisīt kontaktu īssavienojumu. Akumulatora spailu īssavienojums var izraisīt uzliesmošanos vai ugunsgrēku.

d) Akumulators sliktā stāvoklī var izraisīt škidruma noplūdi. Izvairieties no saskares ar škidrumu. Nejaušas saskares gadījumā noskalojiet ar ūdeni. Ja škidrums nonācis acīs, konsultējieties ar ārstu. No akumulatora izplūstošais škidrums var izraisīt ādas kairinājumu vai apdegumus.

e) Neizmantojiet bojātu vai pārveidotu akumulatoru vai instrumentu. Bojātu

vai pārveidotu akumulatoru darbība var būt neparedzama, izraisot ugunsgrēku, eksploziju vai savainošanās risku.

f) Nepakļaujiet akumulatoru vai instrumentu uguns vai pārmērīgas temperatūras iedarbībai. Uguns vai par 70°C augstākas temperatūras iedarbība var izraisīt eksploziju.

g) levērojiet visas uzlādes instrukcijas un neuzlādējiet akumulatoru paku vai mašīnu ārpus instrukcijās norādītā temperatūras diapazona. Nepareiza uzlāde vai temperatūra ārpus norādītā diapazona var sabojāt akumulatoru un palielināt ugunsgrēka risku.

h) Neuzlādējiet akumulatoru paku vietās, kur ir tvaiki, uzliesmojošas vielas vai pārmērīgi mitrās telpās. Ja nav iespējams izvairīties no mitrās vides, izmantojiet kontaktligzdu, ko aizsargā diferenciālais slēdzis (RCD-Residual Current Device), lai samazinātu elektriskā trieciena risku.

i) Glabājiet akumulatora lādētāja vadu bērniem nepieejamā vietā.

6) Atbalsts

a) Elektroinstrumentu drīkst remontēt kvalificēts personāls, izmantojot tikai originālās rezerves daļas. Tas Įauj saglabāt elektroinstrumenta drošību.

b) Neveiciet akumulatora remontu. Remonts jāveic ražotājam vai specializētam servisa centram.

3. ZĀLES PLĀVĒJA AR SĒDOŠU VADĪTĀJU DROŠĪBAS BRĪDINĀJUMI

3.1 APMĀCĪBA

• lepazīstieties ar mašīnas vadības orgāniem un ar to pareizu izmantošanu. lemācieties ātri apturēt mašīnu.
• Nekādā gadījumā neļaujiet lietot mašīnu bērniem vai cilvēkiem, kuri nav nepieciešamā līmenī iepazinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais mašīnas operatora vecums.
• Nepārvadājiet bērnus vai citus pasažierus.
• Atcerieties, ka lietotājs ir atbildīgs par negadījumiem un nejaušiem mantas bojājumiem, kuros ir iesaistītas trešās personas vai to manta. Lietotāja pienākums ir novērtēt darba vietā pastāvošos potenciālos riskus, kā arī veikt visus pasākumus, kas nepieciešami savas un citu personu drošības garantēšanai, it

īpaši strādājot uz slīpām, nelīdzenām, slidenām vai nestabilām virsmām.

- Šī rokasgrāmata ir neatņemama mašīnas sastāvdaļa, tāpēc tajā minētais jāievēro vienmēr, mašīnu nododot citai personali īslaicīgi vai pavisam.

3.2 SAGATAVOŠANAS DARBI

Individuālās aizsardzības līdzekļi (IAL)

• Valkājiet aizsargapgērbu, izturīgus darba apavus ar neslīdošu zoli un garas bikses. Strādājot ar mašīnu, nedrīkst iet ar basām kājām vai valkāt vaļējas sandales. Ir obligāti jāizmanto dzirdes orgānu aizsargaustiņas.
• Dzirdes orgānu aizsargu izmantošana var samazināt spēju dzirdēt dažāda veida brīdinājumus (kliedzienus vai sirēnas). īpaši uzmanīgi sekojiet tam, kas notiek apkārt darba zonai.
• Nevalkājiet šalles, halātus, kaklarotas, aproces, apgērbu ar valīgām daļām vai auklām, kā arī kaklasaites un apgērbus ar daļām, kuras var iestrēgt mašīnā vai darba vietā esošajos priekšmetos.
• Sasieniet garus matus.

Darba zona / Mašina

Rūpīgi pārbaudiet visu darba zonu un novāciet visus priekšmetus, kurus mašina var uzmest, vai kuri var sabojāt griezējierīci/rotējošās daļas (akmenus, zarus, metāla vadus, kaulus u.c.).

3.3 IZMANTOŠANAS LAIKĀ

Darbavieta

• Neizmantojiet mašīnu sprādzienbīstamā vidē, uzliesmojošu šķidrumu, gāzes vai putekļu klātbūtnē. Elektriskie kontakti vai mehāniskā berze var radīt dzirksteles, kas var aizdedzināt putekļus vai tvaikus.
• Strādājiet tikai dienas gaismā vai ar labu mākslīgo apgaismojumu un labas redzamības apstāklos.
• Darba zonu aizsargāt no personām, bērniem un dzīvniekiem. Bērni ir jāpieskata otrai pieaugušai personali.
• Nestrādājiet mitrā zālē, lietū vai, ja pastāv negaisa un it īpaši zibens risks.
• Pievērsiet īpašu uzmanību virsmas nelīdzenumiem (ciņi, grāvji), slīpām virsmām, sleptām bīstamības avotiem un škēršļu esamībai, kuri var ierobežot redzamību.
• Esiet loti uzmanīgs, atrodoties krauju, bedru vai dambju tuvumā. Ja ritenis pārkaras pāri malai vai tā nobrūk, mašina var apgāzties.
• Rīkojieties ar īpašu piesardzību, strādājot uz slīpām virsmām, lai izvairītos no apgāšanās

vai kontroles zaudēšanas pār mašīnu.

Galvenie kontroles zaudēšanas iemesli ir šādi:

• Nepietiekoša riteņu sakere.
• Pārmērīgs ātrums.
• Pēkšnas virziena izmainas.
• Nepietiekoša bremzēšana.
• Mašina neatbilst izmantošanas veidam.
• Nepietiekošas zināšanas par to, pie kādām sekām var novest zemes stāvoklis.
• Mašīnas izmantošana vilcēja veidā.
• Uzmanieties no celu satiksmes, izmantojot mašinu ielas tuvumā.

PAZINOJUMS

Mašīnas, uz kurām attiecas šī rokasgrāmata, nav paredzētas izmantošanai vilcēja veidā.

Rīcība

• Braukšanas un darba laikā nenovērsiet uzmanību un saglabājiet nepieciešamo koncentrāciju.
• Pārvietojoties atpakalgaitā, esiet uzmanīgs. Skatieties atpakal pirms sākt pārvietoties atpakal un pārvietošanās laikā, lai pārliecinātos, ka aiz jums nav škēršlu.
• Esiet uzmanīgi, lietojot zāles savācējus un citus piederumus, kas var ietekmēt mašīnas stabilitāti, it īpaši uz slīpām virsmām.
• Vienmēr turiet rokas un kājas tālu no griezējierīces, gan iedarbināšanas, gan darba laikā.
• Turiet rokas un kājas prom no sēdekļa balsta. Risks gūt nopietnus savainojumus.

BRĪDINĀJUMS

Griezējelements turpina griezties dažas sekundes arī pēc tā atslēgšanas vai pēc dzinēja izslēgšanas.

BRĪDINĀJUMS

Pievērsiet uzmanību griezējierīču blokam, kurā ir vairāk nekā viena griezējierīce, jo vienas griezējierīces rotēšana var izraisīt citu griezējierīču rotēšanu.

DROŠĪBAS NORĀDĪJUMI

Ja darba laikā rodas bojājumi vai negadījumi, nekavējoties apturiet dzinēju un attāliniet mašīnu, lai neradītu jaunus bojājumus; operatora vai citu personu savainošanās gadījumā nekavējoties sniedziet situācijai atbilstošo pirmo palīdzību un vērsieties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cilvēkus vai dzīvniekus gadījumā, ja jūs tos nepamanāt.

Lietošanas ierobežojumi

• Nekādā gadījumā neizmantojiet mašīnu, ja aizsargi ir bojāti, nav uzstādīti vai nav pareizi izvietoti (savākšanas maiss, sāniskās izmešanas aizsargs, aizmugurējās izmešanas aizsargs)
• Neizmantojiet mašīnu, ja piederumi/instrumenti nav uzstādīti paredzētajās vietās.
• Neizslēdziet, neatvienojiet, nenoņemiet un nemodificējiet uzstādītās drošības sistēmas/mikroslēdžus.
• Nepakļaujiet mašīnu pārmērīgai slodzei un neizmantojiet mašīnu, kas nav piemērota smagu darbu veikšanai; atbilstošās mašīnas izmantošana samazina riskus un uzlabo darba kvalitāti.
• Mašina nav apstiprināta izmantošanai uz publiskiem celiem. Šī mašina ir jāizmanto (saskaņā ar celu satiksmes noteikumiem) tikai privātās zonās, kuras ir slēgtas transporta satiksmei.

3.4

TEHNISKĀ APKOPE UN UZGLABĀŠANA

Regulāri veiciet tehnisko apkopi un pareizi uzglabājiet mašīnu, lai tās drošība un raksturlielumi nesamazinātos.

Tehniskā apkope

• Nekādā gadījumā nelietojiet mašīnu, ja tās detaļas ir nodilušas vai bojātas. Bojātas vai nodilušas detaļas ir nepieciešams nomainīt, nevis labot.
• Mašīnas regulēšanas laikā īpašu uzmanību pievērsiet tam, lai pirksti neiekļūtu starp kustīgo plaušanas ierīci un mašīnas nekustīgām dalām.
• Mašīnu drīkst remontēt tikai kvalificēts personāls, kas izmanto tikai oriģinālās rezerves daļas. Tas lauj uzturēt mašīnas drošību.
• Neveiciet akumulatora remontu. Remonts jäveic ražotājam vai specializētam servisa centram.

DROŠĪBAS NORĀDĪJUMI

Trokšņa un vibrācijas līmenis, kas norādīts šajā instrukcijā, atbilst maksimālajām vērtībām, kas sasniedzamas mašīnas izmantošanas laikā. Nelīdzsvarota plaušanas elementa izmantošana, pārmērīgs kustības ātrums un tehniskās apkopes neveikšana būtiski ietekmē trokšņa līmeni un vibrācijas. Tāpēc ir jāveic piesardzības pasākumi, lai novērstu iespējamus bojājumus, kas var rasties pārmērīga trokšņa vai vibrāciju radītas pārslodzes dēļ; veiciet mašīnas tehnisko apkopi, izmantojiet prettrokšņa austiņas, darba laikā taisiet pauzes.

Uzglabāšana

Lai samazinātu ugunsgrēka risku, neatstājiet telpā tvertnes ar atkritumiem.

3.5 APKÄRTËJÄS VIDES AIZSARDZİBA

Mašīnas īpašniekam ir jārūpējas par vides aizsardzību, izturoties ar cienų pret sabiedrību un vidi, kurā dzīvojam.

• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, bojāto daļu vai citu vidi piesārņojošo materiālu pārstrādi; šos atkritumus nedrīkst izmest sadzīves atkritumu konteineros un tie ir jānogādā uz speciāliem savākšanas centriem, kas nodrošina atkritumu utilizāciju.
• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz atkritumu utilizāciju.
• Kad mašina vairs nav derīga ekspluatācijai, nemetiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vietējās likumdošanas prasībām.

Neizmetiet elektriskās iekārtas kopā ar sadzīves atkritumiem. Saskaṇā ar Eiropas Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem un par to īstenošanu saskaņā ar nacionālo likumdošanu, vecas elektriskās iekārtas ir jānodod atsevišķi, lai tās varētu pārstrādāt videi draudzīgā veidā. Izmetot elektriskās iekārtas izgāztuvē vai dabā, kaitīgas vielas var sasniegt gruntsūdeņus un iekļauties pārtikas ķēdē, pasliktinot jūsu veselību un labsajūtu. Papildu informācijas saņemšanai par šī izstrādājuma utilizāciju sazinieties ar kompetentu sadzīves atkritumu pārstrādes iestādi vai ar vietējo izplatītāju.

Pēc akumulatoru kalpošanas mūža beigām utilizējiet tos, ievērojot piesardzību un atbilstoši vietējiem noteikumiem. Akumulators satur gan jums, gan videi bīstamas vielas. Tas ir jāizņem un jānodod škirotai pāstrādei uzņēmumā, kas nodarbojas ar litija jonu akumulatoru utilizāciju.

Izlietoto izstrādājumu un iepakojumu škirotā vākšana ľauj pārstrādāt un atkārtoti izmantot materiālus. Pārstrādāto materiālu atkārtota izmantošana ľauj izvairīties no vides piesārņošanas un na pieprasījumu pēc izejvielām.

4. PĀRZINIET MAŠĪNU

4.1 MAŠINAS APRAKSTS UN PAREDZETAIS LIETOJUMS

Šī mašina ir sēžot vadāma zālienu plaujmašina.

Mašīna ir aprīkota ar elektrisko dzinēju, kas darbina griezējierīci, un ar elektrisko dzinēju, kas regulē vilci. Mašīna ir aprīkota ar aizmugurējo ritenu piedziņu.

Operators var vadīt mašinu un darbināt galvenās vadības ierīces, visu laiku sēžot vadītāja sēdeklī.

Mašinā uzstādītās drošības ierīces nodrošina dzinēja un plaušanas ierīces apturēšanu dažu sekunžu laikā (par. 7.2.2).

4.1.1 Paredzētais izmantošanas veids

Šī mašina ir izstrādāta un izgatavota zāles plaušanai.

Jo īpaši modeli:

• MP 84 Li 48 Series V1/V2 un MP 98 Li 48 Series V3 var:
1. plaut zāli un savākt to savākšanas maisā;
2. plaut zāli un izmest to zemē no aizmugurējās daļas (ja tas ir paredzēts);
3. plaut zāli, sasmalcināt to un izkliedēt uz zemes (tā saucamā "mulčēšana"), (ja tas ir paredzēts).
Modeli:

• SD 98 Li 48 Series V1/V2 e SD 108 Li 48 Series V3 var:

1. plaut zāli un izmest to uz sāniem;
2. plaut zāli, sasmalcināt to un izkliedēt uz zemes (tā saucamā "mulčēšana"), (ja tas ir paredzēts).

Noteiktu piederumu izmantošana, kurus ražotājs piedāvā kā standartaprīkojumu vai atseviški nopērkamu aprīkojumu, ľauj veikt šo darbu, izmantojot dažādas metodes, kas aprakstītas šajā rokasgrāmatā vai instrukcijās, kas tiek piegādātas kopā ar piederumiem. Līdzīgā veidā, iespēja uzstādīt papildpiederumus (ja tos ir paredzējis ražotājs) var paplašināt paredzēto izmantojumu un citas funkcijas, atbilstoši ierobežojumiem un nosacījumiem, kas norādīti ar piederuma instrukcijā.

4.1.2 Nepareiza lietošana

Mašīnas izmantošana jebkādiem citiem mērķiem, kas nav paredzēti, var būt bīstama un var radīt ievainojumus un/vai bojāt mantu. Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns):

• citu personu, bērnu vai dzīvnieku pārvadāšana mašīnā, jo viņi var izkrist un gūt nopietnas traumas vai traucēt drošā veidā vadīt mašīnu;
• kravu stumšana;
• braukšana ar mašinu pa nestabilu, slidenu, apledojušu, akmeņainu vai nelīdzenu virsmu, kā arī pa dubļu peļkēm un staignājiem, kas traucē novērtēt virsmas stāvokli;
• plaušanas ierīces ieslēgšana vietās bez zāles;
• mašīnas izmantošana lapu vai gružu savākšanai.

PAZINOJUMS

Nepareiza mašīnas lietošana noved pie garantijas zaudēšanas un jebkādas ražotāja atbildības samazināšanas, uzliekot ar zaudējumiem vai miesas bojājumiem saistīto izdevumu segšanu lietotājam vai trešajām personām.

4.1.3 Lietotāja tips

Šī mašina ir paredzēta patērētājiem, jeb neprofesionāliem lietotājiem. Tā ir paredzēta “hobija lietošanai”, un to drīkst izmantot viens operators.

4.2 DROŠĪBAS ZĪMES

Uz mašīnas ir atrodami dažādi simboli (2. att.). To uzdevums ir atgādināt operatoram rīcību, kas jāievēro, lai to izmantotu uzmanīgi un ar nepieciešamo piesardzību. Simbolu nozīme:

UZMANIBU

Pirms mašinas lietošanas izlasīt instrukcijas.

UZMANIBU

Pirms jebkādu apkopes vai remonta darbu veikšanas izņemt atslēgu un izlasīt instrukcijas.

PRIEKŠMETU UZMEŠANAS RISKS

Nestrādājiet, ja aizmugurējās izmešanas aizsargs vai savākšanas maiss nav uzstādīts. (tikai modelos ar aizmugurējo savākšanu)

PRIEKŠMETU UZMEŠANAS RISKS

Nestrādājiet, ja nav uzstādīts sāniskās izmešanas deflektors. (tikai modelos ar sānisko izmešanu)

PRIEKŠMETU UZMEŠANAS RISKS

Lietošanas laikā personām jāuzturas tālu ārpus darba zonas.

MAŠINAS APGĀŠANĀS RISKS

Nelietot šo mašīnu uz nogā-zēm, kas pārsniedz 10°.

SASPIEŠANAS RISKS

Pārliecinieties, ka bērni atrodas drošā attālumā no mašīnas, kad tā ir darbībā.

SAGRIEŠANĀS BRIESMAS

Plaušanas ierīce pārvietojas. Nelikt rokas vai kājas plaušanas ierīces korpusā.

DROŠĪBAS NORĀDĪJUMI

Bojātas vai jau nesalasāmas uzlimējamās etiketes ir jānomaina. Pasūtiet jaunas uzlīmes autorizētajā servisa centrā.

4.3 IDENTIFIKĀCIJAS ETIKEYETE

Identifikācijas marķējums parāda šādus datus (att. 1):

1. Trokšna jaudas līmenis.
2. CE atbilstības markējums.
3. Izgatavošanas gads.
4. Mašinas tips.
5. Sērijas numurs.
6. Ražotāja nosaukums un adrese.
7. Artikula kods.
8. Maksimālais dzinēja griešanās ātrums.
9. Svars kilogramos.
10. Elektriskās aizsardzības pakāpe.
11. Nominālspregums.
12. Akumulatora jauda.

Pierakstiet mašīnas identifikācijas datus attiecīgajos laukos tabulā, kas atrodama uz aizmugurējā vāka.

DROŠĪBAS NORĀDĪJUMI

Izmantojiet uz izstrādājuma identifikācijas etiketes norādītos identifikācijas datus katru reizi, sazinoties ar pilnvaroto servisa centru.

PIEZIME

Atbilstības deklarācijas piemērs ir atrodams rokasgrāmatas pēdējās lappusēs.

4.4 GALVENAS SASTAVDALAS

Mašina sastāv no šādām galvenajām sastāvdaļām, kurām ir šādas funkcijas (1. att.):

A. Griezējierīču bloks: šis bloks sastāv no korpusa, kurā ir ietvertas rotējošās plaušanas ierīces, un no plaušanas ierīcēm.
B. Griezējierīces: tās ir zāles plaušanai paredzētie elementi; galos esošās lāpstinās veicina nopļautās zāles virzīšanu izmešanas kanālā.
C. Sāniskās izmešanas deflektors: tas ir drošības aizsargs un novērš, ka visi griezējierīces savāktie priekšmeti tiek izmesti lielā attālumā no mašīnas. (tikai modelos ar sānisko izmešanu).
D. Izmešanas kanāls: savienotājelements starp griezējierīču bloku un savākšanas maisu (tikai modelos ar aizmugurējo savākšanu).

E. Savākšanas maiss: tā funkcija ir ne tikai savākt nopļauto zāli, bet tas ir drošības elements, kas neļauj aizmest tālu no mašīnas objektus, ko savākušas griezējierīces (tikai modelos ar aizmugurējo izmešanu).

F. Aizmugurējās izmešanas aizsargs (ir pieejams pēc pasūtījuma): to uzstāda maisa vietā, tas nelauj priekšmetiem, kas nonāk saskarē ar griezējierīcēm, tikt uzmestiem lielā attālumā no mašīnas (tikai modelos ar aizmugurējo savākšanu).

G. Vadītāja sēdeklis: tas ir operatora darba vieta un tas ir aprīkots ar devēju, kas nosaka vai operators ir savā vietā, tas tiek izmantots drošības ierīču iedarbināšanai.

H. Asmeņu motors: nodrošina griezējierīču piedziņu.

I. Transmisijas motors: nodrošina riteņu kustību.

J. Akumulators: piegādā energiju motoriem un visiem mašīnas elektriskajiem komponentiem.

K. Priekšējais buferis: nodrošina mašīnas priekšējo daļu aizsardzību.

L. Stūre: ľauj pagriezt priekšējos ritenus.

M. Pogu panelis: saskarne, kurā apvienotas galvenās mašīnas izmantošanas vadības ierīces.

5. MONTĀŽA

BRĪDINĀJUMS

levērojamie drošības noteikumi ir aprakstīti nod. 2. Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām. Nelietojiet mašīnu, pirms nav veikti visi nodaļā “MONTĀŽA” norādītie pasākumi.

Uzglabāšanas un transportēšanas iemeslu dēl dažas mašīnas sastāvdaļas nav samontētas uzreiz rūpnīcā, bet tās ir jāsamontē pēc iepakojuma noņemšanas.

Izpakošana un montāža ir jāpabeidz uz līdzenas un cietas virsmas. Ir jābūt pietiekoši daudz vietas gan mašīnas, gan iepakojuma pārvietošanai, lietojot tikai piemērotus piederumus.

5.1 MONTĀŽAS SASTĀVDALAS

lepakojumā ir iekļauti montāžas sastāvdaļas, kas uzskaitīti nākamajā tabulā:

	Apraksts
1 Stūre
2 Instrumentu paneļa vāks un detaļas stūres stiprināšanai
3 Vadītāja sēdeklis
4 Aku mulatoru lādētājs
5 Priekšējais buferis
6 Zāles segas aizsardzības ritenīši
7 Maiss ar atbilstošo montāžas skrūvju komplektu un attiecīgām instrukcijām (tikai modelos ar aizmugurējo izmešanu)
8 Aizmugurējās plāksnes apakšdaļa, maisa aizsargi un atbilstošie komplektā- cijas un montāžas piederumi (tikai modeļos ar aizmugurējo savākšanu)
9 Sāniskās izmešanas deflektors (tikai modeliem ar sānisko izmešanu)
10 Griezējieriču bloka sānu stiprinājumi (tikai modelos ar sānisko izmešanu, ja tāda paredzēta).
11 Maiss ar:- rokasgrāmatām un dokumentāciju- sēdekļa montāžas skrūvju komplektu- piederumi sāniskās izmešanas deflek- tora montāžai (tikai modeliem ar sānisko izmešanu)- 2 iedarbināšanas atslēgas
12 Mobilā tālruņa turētāja komplekts (ja tas ir paredzēts)

5.1.1 Izpakošana

1. Uzmanīgi atveriet iepakojumu, lai nepazaudētu sastāvdaļas
2. Izlasiet kastē esošo dokumentāciju, tai skaitā šo instrukciju.
3. Izņemiet no kastes visas sastāvdaļas, kas vēl nav saliktas.
4. Izņemiet mašīnu no iepakojuma, ievērojot šādus piesardzības pasākumus:
5. uzstādiet griezējierīces bloku visaugstākajā pozīcijā (par. 6.4), lai izvairītos no tā bojājuma, kad mašina tiks nolaista no atbalsta paliktņa;
6. novietojiet aizmugurējās transmisijas atblokēšanas sviru atblokētā pozīcijā (par. 6.3);
7. nolaidiet mašinu no atbalsta paliktna.

5.2 STÜRES MONTÄŽA

1. Novietojiet mašinu uz līdzenas virsmas un izlīdziniet priekšējos riteņus.
2. Uzstādiet pāreju (att. 3.A)uz vārpstas (att. 3.B), raugoties, lai tapa (att. 3.C) tiktu pareizi ievietota pārejas vietā.
3. Pievienojiet stūres pārsegu (att. 3.D) ievietojot piecus savienojumus atbilstošajās ligzdās līdz klikšķim.
4. Uzstādiet stūri (att. 3.E) uz pārejas (att. 3.A) tā, lai spieki būtu vērsti pret sēdekli.
   5a. Tikai “I” tipa stūrei- levietojiet starpliku (att. 3.F) un piestipriniet stūri, izmantojot komplektācijā iekļautās skrūves (att. 3.G) norādītajā secībā.
   5b. Tikai "Il" tipa stūrei - Piestipriniet stūri, izmantojot komplektācijā iekļautās skrūves (att. 3.F, 3.G) norādītajā secībā.
   6a. Tikai “I” tipa stūrei - Pievienojiet stūres pārsegu (att. 3.F), ievietojot to attiecīgajā vietā līdz klikškim.
   6b. Tikai "Il" tipa stūrei - Pievienojiet mobilā tālruṇa turētāju (att. 3.H), nospiežot to savā vietnē.

5.3 SĒDEKŁA MONTĀŽA

Montējiet sēdekli (att. 4.A) uz plāksnes (att. 4.B), izmantojot skrūves (att. 4.C).

5.4 PRIEKŠEJĀ BUFERA MONTĀŽA

1a. Tikai “I” tipa buferiem - Montējiet priekšējos buferus (att. 5.A.) uz šasijas apakšējās daļas (att. 5.B) ar četrām skrūvēm (att. 5.C.).

1b. Tikai "II" tipa buferiem

1. Uzstādiet divus balstus (att. 5.A) un (att. 5.B) šasijas apakšējā dalā (att 5.C), ievērojot uzstādīšanas kārtību, kas norādīta attēlā: R= pa labi; L= pa kreisi.
2. līdz galam pieskrūvējiet skrūves(5.D att.).
3. Piestipriniet priekšējos buferus (att. 5.E) uz balstiem (att. 5.A) un (att. 5.B), izmantojot skrūves (att. 5.F) un uzgriežņus (att. 5.G).

5.5 SÄNISKÄS IZMEŠANAS DEFLEKTORA MONTÄŽA (TIKAI MODELİEM AR SÄNISKO IZMEŠANU)

1. Sāniskās izmešanas deflektora (att. 6.A) iekšpusē uzstādiet atsperi (att. 6.B), iespraužot galu (att. 6.B.1) atverē un pagriežot to tādā veida, lai atspere (att. 6.B) un gals (att. 6.B.2) būtu labi novietoti atbilstošajās ligzdās.

2. Uzstādiet sāniskās izmešanas deflektoru (att. 6.A) pie griezējierīču bloka balstiem (att. 6.C) un ar skrūvgrieža palīdzību pagrieziet otru atsperes (att. 6.B) galu (att. 6.B.2) tā, lai tas izietu ārā no sāniskās izmešanas deflektora.

3. lespraudiet tapu (att. 6.D) balstu (att. 6.C) un sāniskās izmešanas deflektora atverēs tā, lai tā ieietu atsperes (att. 6.B) spirālu iekšpusē un pilnīgi izietu ārā no iekšējā perforētā gala.
4. levietojiet škelttapu (att. 6.E) tapas (att. 6.D) atverē (att. 6.D.1) un pagrieziet tapu, lai varētu ielocīt škelttapas divus galus (att. 6.E.1) (ar knaibļu palīdzību), lai tā nevarētu izkrist un izraisīt tapas (att. 6.D) iziešanu.

BRĪDINĀJUMS

Pārliecinieties, ka atspere darbojas pareizi, stabili turot sāniskās izmešanas deflektoru nolaistā stāvoklī, un, ka tapa ir labi iesprausta un tā nevar nejauši iziet ārā. Pārliecinieties, vai sānu izmešanas aizsargs (att. 7.A) ir nolaists un noblokēts ar drošības sviru (att. 7.B).

UZMANIBU

Pirms deflektora izjaukšanas vai apkopes atcerieties, ka ir jānospiež drošības svira (att. 8.B) un paceliet sānu izmešanas aizsargu (att. 8.A.), lai to varētu izjaukt.

PIEZIME

Lai no jauna samontētu pārsegu, veiciet darbības pretējā secībā demontāžai.

5.6 GRIEZĒJIERĪČU BLOKA SĀNU STIPRINĀJUMU MONTĀŽA (TIKAI MODEŁOS AR SĀNISKO IZMEŠANU, JĀ TĀDA PAREDZĒTA)

Pabeidziet griezējierīču bloka montāžu, uzstādot sānu stiprinājumus uz griezējierīču bloka profila, izmantojot attiecīgās skrūves (att. 9)

5.7

AIZMUGURĒJĀS PLĀKSNES MONTĀŽA UN PABEIGŠANA (TIKAI MODEŁIEM AR AIZMUGURĒJO SAVĀKŠANU)

1. Uzstādiet divus apakšējos kronšteinus (att. 10.A) un (att. 10.B), ievērojot montāžas virzienu, kas norādīts attēlā, piestipriniet tos ar skrūvēm (att. 10.C) un uzgriežņiem (att. 10.D), pievelkot tos līdz galam.
2. Nonemiet divas skrūves (att. 10.H), kas tiks izmantotas vēlāk.
3. Uzstādiet aizmugurējās plāksnes apakšējo daļu (att. 10.E) un nostipriniet to pie apakšējiem kronšteiniem ar skrūvēm (att. 10.F) un uzgriežņiem (att. 10.G), pilnībā nepievelkot tos.
4. Pabeidziet aizmugurējās plāksnes apakšējās daļas stiprinājumu (att. 10.E), pilnībā pievelkot divas iepriekš izņemtās centrālās skrūves (att. 10.H) un četras augšējās skrūves (att. 10.I)
5. Pilnībā pievelciet divus apakšējos uzgriežņus (att. 10.G).
6. levietojiet pilna savākšanas maisa signalizētāja sviru (att. 10.J) turētājā (att. 10.K) un nospiediet to uz leju, līdz dzirdat klikški.
7. Uzstādiet divus savākšanas maisa balstus (att. 10.L) un (att. 10.M), ievērojot attēlā norādīto montāžas virzienu, un pieskrūvējiet tos ar skrūvēm (att. 10.N) un elastīgajām paplāksnēm (att. 10.O), pievelkot tās līdz galam.

5.8

SAVAKŠANAS MAISA MONTAZA (TIKAI MODELOS AR AIZMUGURÉJO SAVAKŠANU) (TIKAI "III" TIPA MODELEIEM)

1. Izmantojiet savākšanas maisa atvēršanas/aizvēršanas pogas (att. 13.U, V) lai izlīdzinātu sviru ar diviem izcilņiem (att. 11.A) ar zāles savācēja balstiem (att. 11.B).

PIEZIME

Lai veiktu izlīdzināšanu un pēc tam manuāli noregulētu sviras stāvokli ar diviem izcilņiem (att. 11.A), ir nepieciešams turēt nospiestu savākšanas maisa atvēršanas (att. 13.U) vai aizvēršanas (att. 13.V) pogu.

1. Piestiprināt savākšanas maisu (att. 16.A.) pie balstiem (att. 16.B.) un nocentrējiet attiecībā pret aizmugurējo plāksnīti. Centrēšana tiek nodrošināta, izmantojot labās puses balstu kā sānu balstu.
2. Aizveriet savākšanas maisu (att. 11.C), turot nospiestu savākšanas maisa aizvēršanas pogu (att. 13.V).

PIEZIME

Lai izņemtu savākšanas maisu (att. 11.C), paceliet to tā, lai saglabātu attālumu no plāksnes aptuveni 10 ÷ 15 cm, kā parādīts att. 11.

6. VADĪBAS IERĪCES

6.1 ATSLEGAS PÄRSLEGS

Šī atslēgas vadīkla darbojas kā vispārējs slēdzis, iespējojot vai atspējojot mašīnas aizdedzes kēdi. Slēdzim ar atslēgu (att. 12.A) ir 2 pozīcijas:

1. Atslēga izņemta. Barošanas kēde ir atspējota un mašīna izslēdzas. Neviena funkcija nav aktivizējama
2. Atslēga ir pilnībā ievietota. Mašina ir gatava iedarbināšanai.

6.2 VILKMES PEDĀLIS

Vilces pedālis (12.F att.) aktivizē riteņu vilci un pielāgo mašīnas ātrumu gan priekšgaitas, gan, braucot uz priekšu, gan atpakalgaitā.

1. Priekšgaita: nospiežot pedāli uz priekšu, mašīna pārvietojas uz priekšu. Palielinot spiedienu uz pedāļa, pakāpeniski palielinās mašīnas ātrums.
2. Atpaka ^lgaita : nospiežot pedāli atpaka ^l , mašīna pārvietojas atpaka ^lgaitā . Samazinot spiedienu uz pedā ^la , mašīna pakāpeniski samazina ātrumu.
3. Parkošana: kad pedālis tiek atlaists, tiek automātiski aktivizēta darba bremze, kas palēnina un aptur mašīnu, novēršot jebkādu kustību, ja vilkmes pedālis tiek nospiests no jauna.

PIEZIME

Vilkmes pedālis ir deaktivizēts, ja operators atstāj sēdekli.

6.3 TRANSMISIJAS IESLĘGŠANAS/IZSLĘGŠANAS SVIRA

Transmisijas ieslēgšanas/izslēgšanas svira (12.H att.) lauj mašīna pārvietot manuāli, neieslēdzot to.

Šai vadības ierīcei ir divas pozīcijas, kuras norādītas ar šādiem simboliem:

1. Transmisija ieslēgta: pārvietojiet sviru (att. 12.H) horizontālā stāvoklī (A). Mašīnu var pārvietot normāli, to iedarbinot.

1. Transmisija izslēgta: pārvietojiet sviru (att. 12.H) uz leju (B). Mašīnu var pārvietot manuāli, to neiedarbinot.

BRĪDINĀJUMS

Pārvietojiet mašīnu manuāli tikai uz līdzenas zemes.

DROŠĪBAS NORĀDĪJUMI

leslēgšanas/izslēgšanas svira nedrīkst būt starpstāvoklī. Šis stāvoklis pārkarsē un bojā pārnesumkārbu.

6.4

GRIEŠANAS AUGSTUMA REGULĒŠANA

6.4.1

Regulēšanas svira (tikai "I" e "II" tipa modelos)

Ar šo sviru (att. 12.G) tiek veikta griezējierīču bloka pacelšana un nolaišana, ko var pozicionēt 7 dažādos plaušanas augstumos.

Septiņas pozīcijas ir apzīmētas ar cipariem no "1" līdz "7" uz attiecīgas plāksnītes, atbilstoši septiņiem dažādiem plaušanas augstumiem no 3 līdz 8 cm.

Lai pārslēgtos no vienas pozīcijas uz otru, svira ir jāpārvieto sāniski un jāievieto vienā no pieturas atzīmēm.

6.4.2 Regulēšanas pogas (tikai "III" tipa modelos)

Ar šīm pogām tiek veikta griezējierīču bloka pacelšana (att. 13.S) un nolaišana (att. 13.T), ko var pozicionēt 7 dažādos plaušanas augstumos.

Septiņas pozīcijas ir grafiski apzīmētas ar cipariem displejā (att. 13.W) un atbilst septiņiem dažādiem plaušanas augstumiem no 3 līdz 8 cm.

Lai pārslēgtos no vienas pozīcijas uz citu, nospiediet regulēšanas pogas (att. 13.S, att. 13.T), līdz tiek sasniegta vēlamā pozīcija. Pretējā gadījumā, turot nospiestu vienu no divām regulēšanas pogām, ir iespējams nepārtraukti mainīt griezējierīču bloka augstumu līdz vajadzīgajai pozīcijai.

PIEZIME

Ja svira ir pilnībā nospiesta (att. 12.A), nospiežot atpakalgaitas pogu (att. 13.C) kopā ar pacelšanas (att. 13.S) vai nolaišanas (att. 13.T) pogām ir iespējams pacelt vai nolaist griezējierīču bloku pat tad, ja vadītājs nesēž mašinā.

6.5 AVĀRIJAS POGA

Avārijas poga (att. 12.B) Įauj avārijas gadījumā nekavējoties apturēt mašīnu. Pogai ir divas pozīcijas:

1. Aktivizēta: nospiežot avārijas pogu, tiek apturēti griezējierīču un vilces vadības ierīču motori.

1. Deaktivizēta: pagrieziet avārijas pogu pulkstenrādītāja virzienā, lai to deaktivizētu un atjaunotu visas funkcijas. Lai iedarbinātu mašīnu, atkārtojiet iedarbināšanas procedūru ar atslēgu (par. 7.4).

PIEZIME

Ja avārijas poga ir aktivizēta, mašīna nevar tikt iedarbināta.

PAZINOJUMS

Avārijas pogu nekad nedrīkst izmantot kā mašīnas parastas apturēšanas metodi.

6.6 PAPILDU KONTAKTLIGZDA USB PIEDERUMIEM

No šīs kontaktligzdas (12.1 att.) var uzlādēt USB ierīces. Tai ir vienīgi uzlādes funkcija. Kontaktligzdai nav saziņas funkcijas ar pievienoto USB ierīci.

Ligzda ir zem sprieguma tikai tad, kad atslēga (12.A att.) ir pilnībā ievietota.

Neuzlādējiet USB ligzdai pievienoto piederumu lietainā laikā, mitros vai paaugstinātas temperatūras apstāklos, atrodoties tiešā saules staru iedarbībā. Lietošana minētajos apstāklos noved pie garantijas zaudēšanas un problēmu gadījumā atbrīvo ražotāju no jebkādas atbildības.

Neatveriet USB ligzdas vāciņu lietainā laikā vai putekļainā vietā.

Ražotājs neuzņemas nekādu atbildību USB ligzdai pievienotā piederuma bojājuma gadījumā vai ja tā lietošanas laikā tiek zaudēti dati.

6.7 AKUSTISKĀ SIGNĀLA IERĪCE

• Divu skañas signālu izdošana norāda uz savākšanas maisa neesamību. Pārbaudiet savākšanas maisa esamību vai pareizu montāžu (tikai modelos ar aizmugurējo savākšanu).
• Nepārtraukta skaņas signāla izdošana norāda, ka savākšanas maiss ir pilns. Iztukšojiet to (sk. par. 7.5.4) (tikai modelos ar aizmugurējo savākšanu).
• Viena skaņas signāla izdošana norāda uz atļaujas trūkumu plaušanai atpakalgaitā. Skat ikonu att. 13.C.
• Intermitējoša skaņas signāla raidīšana norāda, ka atslēga ir ievietota, bet mašīna nav iedarbināta dažu minūšu laikā pēc tās ievietošanas.

6.8 SAVĀKŠANAS MAISA APGĀŠANAS SVIRA (JA PAREDZĒTA, TIKAI MODELOS AR AIZMUGURĒJO SAVĀKŠANU)

Šī svira, kuru var noņemt no sēdekļa, ľauj savākšanas maisu apgāzt, lai to iztukšotu, tādējādi samazinot operatora piepūli (att. 12.E).

6.9 POGU PANELIS

Atkaribā no modela mašina var būt aprikota ar vienu no tālāk aprakstītajām pogu panela (att. 12.C, att. 12.D un att. 12.L) versijām:

6.9.1 Pogu panelis ("I" tips) att. 13

Mašīnas iedarbināšanas poga

Līdz galam ievietojot atslēgu, šī poga (att. 13.A) iedarbina mašīnu un iespējo visas funkcijas.

PIEZIME

Ja ir ievēroti visi drošības nosacījumi, iedegas ikona "READY" (13.K att.) un mašina ir gatava lietošanai (skat. par. 7.4).

Griezējierīču ieslēgšanas/ apturēšanas poga

Nospiežot pogu att. 13.B griezējierīces tiek ieslēgtas/apturētas.

• leslēdzot griezējierīces, tās sāk darboties pēc dažām sekundēm.
• Izslēdzot griezējierīces, vienlaicīgi tiek iedarbinātas bremzes, kas blokē to griešanos pēc dažām sekundēm.

PIEZIME

Ja griezējieriču ieslēgšanas laikā netiek ievēroti drošības nosacījumi, mašīna izslēgsies vai to nevarēs iedarbināt (skat. par. 7.2.2).

Plaušanas atpakalgaitā atlaujas poga

Turot nospiestu pogu att. 13.C tiek dota atlauja plaušanai atpakalgaitā. Lai veiktu plaušanu atpakalgaitā, ieslēdziet griezējierīces un vienlaicīgi turiet nospiestu pogu.

PIEZIME

Par trūkstošu atļauju pļaušanai atpakaļgaitā signalizē viens skaņas signāls.

Lukturu ieslēgšanas poga

Nospiežot pogu att. 13.D tiek ieslēgti/izslēgti LED lukturi. leslēdzot lukturus, iedegas ikona att. 13.L.

Ikona "Uzmanību"

Ja ikona att. 13.E, ir iedegta, tas norāda uz drošības nosacījumu neievērošanu vai iespējamu mašīnas darbības traucējumu (skat. nod. 15).

Akumulatora LED

LED gaismas att. 13.F parasti norāda mašīnas akumulatoru uzlādes līmeni, bet noteiktas to gaismu kombinācijas sniedz informāciju par mašīnas darbības traucējumiem (skat. nod. 15).

Ikona "Ready"

Ikona 13.K att. iedegas, kad mašina ir ieslēgta un ir lietošanas gatavībā.

Ikona "Bluetooth"

Ikona 13.M att. iedegas, kad mašina ir savienota ar datu apmaiņas ierīci.

Kontrolleru un / vai motora pārkaršanas ikona

Ikona 13.N att. norāda uz elektrisko komponentu pārkaršanu. Skat. nod. 15.

Transmisijas ieslēgšanas/izslēgšanas ikona

Ikona 13.O att. iedegas, kad transmisija nav ieslēgta (skat. par. 6.3 un nod. 15).

Operatora klātbūtnes mašinā ikona

Ikona 13.P att. iedegas, ja operators neatrodas sēdeklī (skat. par. 7.2.2).

Avārijas pogas ikona

Ikona 13.Q att. iedegas, ja ir aktivizēta avārijas poga (skat. par. 6.5).

6.9.2 Pogu panelis ("II" tips) att. 13

Mašīnas iedarbināšanas poga

Līdz galam ievietojot atslēgu, šī poga (att. 13.A) iedarbina mašīnu un iespējo visas funkcijas.

PIEZIME

Ja ir ievēroti visi drošības nosacījumi, iedegas ikona “READY” (att. 13.K) un mašina ir gatava lietošanai (skat. nod. 7.4).

Griezējieriču ieslēgšanas/ apturēšanas poga

Nospiežot pogu att. 13.B griezējierīces tiek ieslēgtas/apturētas.

• leslēdzot griezējierīces, tās sāk darboties pēc dažām sekundēm.
• Izslēdzot griezējierīces, vienlaicīgi tiek iedarbinātas bremzes, kas blokē to griešanos pēc dažām sekundēm.

PIEZIME

Ja griezējieriču ieslēgšanas laikā netiek ievēroti drošības nosacījumi, mašīna izslēgsies vai to nevarēs iedarbināt (skat. par. 7.2.2).

Plaušanas atpakalgaitā atlaujas poga

Turot nospiestu pogu att. 13.C tiek dota atlauja plaušanai atpakalgaitā. Lai veiktu plaušanu atpakalgaitā, ieslēdziet griezējierīces un vienlaicīgi turiet nospiestu pogu.

PIEZIME

Par trūkstošu atļauju pļaušanai atpakaļgaitā signalizē viens skaņas signāls.

Lukturu ieslēgšanas poga

Nospiežot pogu att. 13.D tiek ieslēgti/izslēgti LED lukturi. leslēdzot lukturus, iedegas ikona att. 13.L.

Poga "CRUISE CONTROL" (KRUIZA KONTROLE)

Nospiežot pogu att. 13.G tiek aktivizēta/deaktivizēta funkcija "CRUISE CONTROL" (KRUĪZA KONTROLE). Cruise Control (kruīza kontrole) ir komanda, kas Įauj saglabāt vēlamo ātrumu, braucot uz priekšu, nenospiežot vilces pedāli.

• Nospiežot pogu “CRUISE CONTROL” (KRUIZA KONTROLE) (13.G att.), braucot uz priekšu, mašina uztur šajā laikā sasniegto ātrumu bez nepieciešamības izmantot vilces pedāli (12.F att.). Kad funkcija ir aktīva, pogu panelī iedegas ikona 13.I att.

PIEZIME

Atpakalgaitā nav iespējams aktivizēt funkciju “CRUISE CONTROL” (KRUIZA KONTROLE).

PIEZIME

Braucot posmos augšup vai lejup, ātrums var mainīties attiecībā pret to, kas iestatīts braucot pa līdzenu virsmu.

Lai ierīci izslēgtu un atiestatītu vadības ierīci ātruma palielināšanai ar vilkmes pedāli (12.F att.), pietiek:

• nospiest pogu att. 13.G. vai
• nospiest vilces pedāli (12.F att).

Griezējierīces režīma izvēles poga

Ar šo pogu (13.H att.) Ir iespējams izvēlēties 3 dažādus griezējierīces griešanās ātrumus.

1. ECO: Griezējierīces griešanās ātrums tiek samazināts, tādējādi pagarinot akumulatora darbības laiku. Kad šī funkcija ir aktīva, iedegas ikona “lapa” (13.J att.).

UZMANİBU

Neiesakām izmantot funkciju šajā režīmā, strādājot smagos plaušanas apstāklos (blīvas, augstas, mitras zāles plaušana).

1. NORMAL: griezējierīces standarta griešanās ātrums izmantošanai normālos zāles plaušanas apstāklos
2. BOOST: Griezējierīces griešanās ātrums zāles plaušanai smagos plaušanas apstāklos (blīva, augsta, mitra zāle) tiek palielināts. Kad šī funkcija ir aktīva, iedegas ikona “rotējošais asmens” (13.R att.). Akumulatora darbības laiks tiek samazināts.

Ikona "Uzmanību"

Ja ikona att. 13.E, ir iedegta, tas norāda uz drošības nosacījumu neievērošanu vai iespējamu mašīnas darbības traucējumu (skat. nod. 15).

Akumulatora LED

LED gaismas att. 13.F parasti norāda mašīnas akumulatoru uzlādes līmeni, bet noteiktas to gaismu kombinācijas sniedz informāciju par mašīnas darbības traucējumiem (skat. nod. 15).

Ikona "Ready"

Ikona 13.K att. iedegas, kad mašina ir ieslēgta un ir lietošanas gatavībā.

Ikona "Bluetooth"

Ikona 13.M att. iedegas, kad mašina ir savienota ar datu apmainas ierīci.

Kontrolleru un / vai motora pārkaršanas ikona

Ikona 13.N att. norāda uz elektrisko komponentu pārkaršanu. Skat. nod. 15.

Transmisijas ieslēgšanas/izslēgšanas ikona

Ikona 13.O att. iedegas, kad transmisija nav ieslēgta (skat. par. 6.3 un nod. 15).

Operatora klātbūtnes mašinā ikona

Ikona 13.P att. iedegas, ja operators neatrodas sēdeklī (skat. par. 7.2.2).

Avārijas pogas ikona

Ikona 13.Q att. iedegas, ja ir aktivizēta avārijas poga (skat. par. 6.5).

Ikona ECO

Ikona 13.J att. iedegas, kad ir izvēlēts ECO plaušanas režīms.

Ikona BOOST

Ikona 13.R att. iedegas, kad ir izvēlēts BOOST plaušanas režīms.

6.9.3 Pogu panelis ("III" tips) att. 13

Mašīnas iedarbināšanas poga

Līdz galam ievietojot atslēgu, šī poga (att. 13.A) iedarbina mašīnu un iespējo visas funkcijas.

PIEZIME

Ja ir izpildīti visi drošības nosacījumi, displeja apļveida elementa baltā daļa iedegas (att. 13III.F, 13III.Y, 13III.Z) un tiek parādīts akumulatora statuss (13.F un 13.Y), pļaušanas augstums (13.W) un aktīvās funkcijas. Mašīna ir gatava lietošanai (skatiet nod. 7.4).

Griezējieriču ieslēgšanas/ apturēšanas poga

Nospiežot pogu att. 13.B griezējierīces tiek ieslēgtas/apturētas.

• leslēdzot griezējierīces, tās sāk darboties pēc dažām sekundēm.
• Izslēdzot griezējierīces, vienlaicīgi tiek iedarbinātas bremzes, kas blokē to griešanos pēc dažām sekundēm.

PIEZIME

Ja griezējieriču ieslēgšanas laikā netiek ievēroti drošības nosacījumi, mašīna izslēgsies vai to nevarēs iedarbināt (skat. par. 7.2.2).

Plaušanas atpakalgaitā atlaujas poga

Turot nospiestu pogu att. 13.C tiek dota atlauja plaušanai atpakalgaitā. Lai veiktu plaušanu atpakalgaitā, ieslēdziet griezējierīces un vienlaicīgi turiet nospiestu pogu.

PIEZIME

Par trūkstošu atļauju pļaušanai atpakaļgaitā signalizē viens skaņas signāls.

Lukturu ieslēgšanas poga

Nospiežot pogu att. 13.D tiek ieslēgti/izslēgti LED lukturi. leslēdzot lukturus, iedegas ikona att. 13.L.

Poga "CRUISE CONTROL" (KRUIZA KONTROLE)

Nospiežot pogu att. 13.G tiek aktivizēta/deaktivizēta funkcija "CRUISE CONTROL" (KRUĪZA KONTROLE). Cruise Control (kruīza kontrole) ir komanda, kas Įauj saglabāt vēlamo ātrumu, braucot uz priekšu, nenospiežot vilces pedāli.

• Nospiežot pogu “CRUISE CONTROL” (KRUIZA KONTROLE) (13.G att.), braucot uz priekšu, mašina uztur šajā laikā sasniegto ātrumu bez nepieciešamības izmantot vilces pedāli (12.F att.). Kad funkcija ir aktīva, pogu panelī iedegas ikona 13.I att.

PIEZIME

Atpakalgaitā nav iespējams aktivizēt funkciju “CRUISE CONTROL” (KRUIZA KONTROLE).

PIEZIME

Braucot posmos augšup vai lejup, ātrums var mainīties attiecībā pret to, kas iestatīts braucot pa līdzenu virsmu.

Lai ierīci izslēgtu un atiestatītu vadības ierīci ātruma palielināšanai ar vilkmes pedāli (12.F att.), pietiek:

• nospiest pogu att. 13.G. vai
• nospiest vilces pedāli (12.F att).

Griezējierīces režīma izvēles poga

Ar šo pogu (13.H att.) Ir iespējams izvēlēties 3 dažādus griezējierīces griešanās ātrumus.

1. ECO: Griezējierīces griešanās ātrums tiek samazināts, tādējādi pagarinot akumulatora darbības laiku. Kad šī funkcija ir aktīva, iedegas ikona “lapa” (13.J att.).

UZMANİBU

Neiesakām izmantot funkciju šajā režīmā, strādājot smagos plaušanas apstāklos (blīvas, augstas, mitras zāles plaušana).

1. NORMAL: griezējierīces standarta griešanās ātrums izmantošanai normālos zāles plaušanas apstāklos
2. BOOST: Griezējierīces griešanās ātrums zāles plaušanai smagos plaušanas apstāklos (blīva, augsta, mitra zāle) tiek palielināts. Kad šī funkcija ir aktīva, iedegas ikona “rotējošais asmens” (13.R att.). Akumulatora darbības laiks tiek samazināts.

Plaušanas augstuma regulēšanas pogas

Ar šīm pogām tiek veikta griezējierīču bloka pacelšana (att. 13.S) un nolaišana (att. 13.T), ko var pozicionēt 7 dažādos plaušanas augstumos. Skatīt paragrāfu 6.4.2.

Savākšanas maisa atvēršanas/aizvēršanas pogas

Ar šīm pogām iespējams atvērt (att. 13.U) un aizvērt (att. 13.V) savākšanas maisu. Skatīt paragrāfu 7.5.4.

Ikona "Uzmanību"

Ja ikona att. 13.E, ir iedegta, tas norāda uz drošības nosacījumu neievērošanu vai iespējamu mašīnas darbības traucējumu (skat. nod. 15).

Akumulatora LED

LED gaismas att. 13.F parasti norāda mašīnas akumulatoru uzlādes līmeni, bet noteiktas to gaismu kombinācijas sniedz informāciju par mašīnas darbības traucējumiem (skat. nod. 15).

Ikona "Bluetooth"

Ikona 13.M att. iedegas, kad mašina ir savienota ar datu apmainas ierīci.

Kontrolleru un / vai motora pārkaršanas ikona

Ikona 13.N att. norāda uz elektrisko komponentu pārkaršanu. Skat. nod. 15.

Transmisijas ieslēgšanas/izslēgšanas ikona

Ikona 13.O att. iedegas, kad transmisija nav ieslēgta (skat. par. 6.3 un nod. 15).

Operatora klātbūtnes mašinā ikona

Ikona 13.P att. iedegas, ja operators neatrodas sēdeklī (skat. par. 7.2.2).

Avārijas pogas ikona

Ikona 13.Q att. iedegas, ja ir aktivizēta avārijas poga (skat. par. 6.5).

Ikona ECO

Ikona 13.J att. iedegas, kad ir izvēlēts ECO plaušanas režīms.

Ikona BOOST

Ikona 13.R att. iedegas, kad ir izvēlēts BOOST plaušanas režīms.

Savākšanas maisa ikona

Ikona att. 13.X norāda, ka savākšanas maiss ir pacelts, un pirms darba atsākšanas tas atkal ir jāaizver.

Griešanas augstuma ikona

Ikona att. 13.W ir grafiski sadalīta septiņās sadaļās, no kurām katra norāda atšķirīgu plaušanas augstumu.

Akumulatora uzlādes skaitliskais procents

Cipars att 13.Y parādās akumulatora uzlādes procentuālais daudzums.

PIEZIME

Ja iekārta uzrāda klūmi, cipari norāda ciparu klūdas kodu, kas identificē klūmi.

UZMANIBU

Ja nepieciešams, paziņojiet klūdas skaitlisko kodu pilnvarotajam servisa centram.

Strāvas absorbcijas indikators

Indikators att. 13.Z. norāda pašreizējo akumulatora absorbcijas līmeni mašinā.

PIEZIME

Lai palielinātu akumulatora darbības laiku, noregulējiet mašīnas plaušanas augstumu un kustības ātrumu tā, lai akumulatora absorbcija tiktu saglabāta indikatora zaļajā zonā.

6.10 BLUETOOTH FUNKCIJA (JA PAREDZETA)

Bluetooth funkcija nodrošina tiešu bezvadu savienojumu starp mašīnu un ierīci nelielā attālumā. Ierīcē ir jāieinstalē atbilstoša datu apmaiņai paredzēta lietotne:

1. lejupielādējiet lietotni, izmantojot QR kodu, kas redzams 43. att.

2. sekojiet instrukcijām.

Bluetooth savienojums tiek aktivizēts automātiski, līdzko mašīna tiek iedarbināta un ir izveidots veiksmīgs savienojums ar ierīci, ko apstiprina ikonas iedegšanās 13.M att.

Pārbaudiet, vai savienojums ar ierīci/lietotni ir aktīvs.

7. MAŠINAS IZMANTOŠANA

BRĪDINĀJUMS

levērojamie drošības noteikumi ir aprakstīti nod. 2. Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām.

7.1 SAGATAVOŠANAS DARBI

Pirms darba uzsākšanas ir jāveic virkne pārbaužu un darbību, lai pārliecinātos, ka darbs tiek veikts efektīvi un maksimālajos drošības apstāklos.

7.1.1 Akumulatora pārbaude

Pirms mašīnas lietošanas pirmo reizi pēc iegādes pilnībā uzlādējiet akumulatoru (par. 8.2.2).

Pirms katras lietošanas pārbaudiet akumulatora uzlādes stāvokli (att. 13.F).

7.1.2 Sēdekļa regulēšana

Lai mainītu sēdekļa pozīciju, atskrūvējiet četras stiprinājuma skrūves (14.A att.) un bīdiet to gar balsta atverēm. Kad pozīcija ir atrasta, pievelciet četras skrūves līdz galam (14.A att.).

7.1.3 Spiediens riepās

Pareizs riepu spiediens ir svarīgs nosacījums griezējierīču bloka ideālai izlīdzināšanai un, līdz ar to, zāliena vienmērīgai plaušanai.

1. Atskrūvējiet aizsargvāciņus.
2. Savienojiet ventilus ar saspiesta gaisa avotu, kas aprikots ar manometru (15. att.).
3. Noregulējiet spiedienu saskaṇā ar tabulā "Tehniskie dati" norādītajām vērtībām.

7.1.4 Mašinas sagatavošana darbam

PIEZIME

Šī mašina lauj plaut zālienu dažādos veidos; pirms darba sākuma iesakām sagatavot mašinu saskaṇā ar vēlamo plaušanas metodi.

a. Sagatavošana plaušanai ar zāles sānisko izmešanu uz zemes (tikai modeliem ar sānisko izmešanu): Vienmēr pārliecināties, lai deflektora iekšējās atsperes (att. 6.B) un drošības svira (att. 7.B, 8.B) vienmēr darbotos pareizi, noturot to stabili nolaistā stāvoklī.

b. Sagatavošana zāles plaušanai un aizmugures izkraušanai (tikai “I” un “II” tipa modelos ar aizmugurējo savākšanu) Piestipriniet savākšanas maisu (att. 16.A) pie balstiem (att. 16.B) un centrējiet to attiecībā pret aizmugurējo plāksni. Centrēšana tiek nodrošināta, izmantojot labās puses balstu kā sānu balstu.

Pārliecinieties, ka savākšanas maisa atveres apakšējā caurule ir pieākēta pie atbilstošas sprostcilpas (att. 16.C).

c. Mašīnas sagatavošana plaušanai un zāles savākšanai savākšanas maisā (tikai “Ill” tipa modelos ar aizmugurējo savākšanu) Skatīt par. 5.8.

d. Sagatavošana zāles plaušanai un aizmugures izkraušanai (tikai modelos ar aizmugurējo savākšanu)

Ja vēlaties strādāt bez savākšanas maisa, ir pieejams pēc pieprasījuma aizmugurējās izmešanas aizsarga komplekts (att. 17; par. 16.5), kas ir jāpiestiprina pie aizmugurējās plāksnes, kā norādīts atbilstošajā instrukcijā.

e. Sagatavošana zāles plaušanai un sasmalcināšanai

Gadījumā, ja jūs vēlaties nopļaut zāli, sasmalcināt to un atstāt uz zāliena, var pasūtīt "mulčēšanas" komplektu (par. 16.1), kas ir jāpiestiprina, kā norādīts attiecīgajā instrukcijā.

7.1.5 Zāles segas aizsardzības ritenīšu izvietošana

Zāles segas aizsardzības ritenīši tiek izmantoti zāles segas bojāšanas riska samazināšanai, griezējierīču bloka malai saskaroties ar nelīdzenu zemes virsmu. Uzstādiet ritenīšus, kā norādīts (par. 8.3).

7.2 DROŠĪBAS PĀRBAUDES

Veiciet šādas drošības pārbaudes un pārliecinieties, ka rezultāti atbilst datiem tabulās.

DROŠĪBAS NORĀDĪJUMI

Pirms izmantošanas vienmēr veiciet drošības pārbaudes.

7.2.1 Vispārēja drošības pārbaude

Poz. Rezultāts
Akumulators Nav korpusa vai vāka bojājumu.
Aizmugurējās izmešanas aizsargs, savākšanas maiss (tikai modelos ar aizmugurējo savākšanu).	Bez bojājumiem. Nav bojājumu. Pareizi uzstādīti.
Sāniskās izmešanas aizsargs (tikai modeliem ar sānisko izmešanu).	Bez bojājumiem. Nav bojājumu. Pareizi uzstādīts.
Elektrības vadi. Uz visas izolācijas nav bojājumu. Nav nekādu mehānisku bojājumu.

Poz. Rezultāts
Pabrauciet ar mašīnu uz priekšu un atpakal un atlaidiet transmisijas pedāli.	Mašīna palēninās un apstājas.
Drošības ierīces Darbojas,	kā aprakstīts par. 7.2.2

7.2.2 Drošības ierīču pārbaude

Drošības ierīces darbojas saskaņā ar diviem kritērijiem:

A. elektriskā dzinēja iedarbināšanas blokēšana, ja nav ievēroti visi drošības nosacījumi;
B. elektriskā dzinēja apturēšana, ja neizpildās kaut viens drošības nosacījums.

Stāvoklis Darbība Rezultāts
Operators sēž.Vilces pedālis neitrālāstāvoklī (pedālis atlaists).Avārijas poga deaktivizēta.	levietojiet atslēgu līdz galam. Mašīna irgatava iedarbināšanai.
Mašīna iedarbināta vaiatrodas kustībā.	Operators pieceļas no sēdekļa. Visasfunkcijas tiek deaktivizētas.Ikona 13.E att. mirgo uniedegas ikona 13.P att.
Operators sēž.Vilces pedālis pozīcijā braukšanaiuz priekšu vai atpakalgaitā.	Mēģinietiedarbināt mašīnu.	Ikonas 13.E att. un 13.O att. paliekieslēgtas, mirgo akumulatoraLED gaismas 1, 2, 4 un 5.Pogu panelis “I” un “II” tipsPogu panelis “III” tips
Avārijas poga ir aktivizēta. Mēģiniet iedarbināt mašīnu. Mašīna iedarbojas. Ikona 7.E att.mirgo un iedegas ikona 7.Q att.Vilces un griezējierīces nedarbojas.
Griezējierīces ir ieslēgtas Tiek aktivizēta atpakalgaita,nenospiežot plaušanasatpakalgaitā atļaujas pogu.	Griezējierīces izslēdzas.
Griezējierīces ir ieslēgtas. Paceliet savākšanas maisu vainoņemiet aizmugurējās izmešanasaizsargu (tikai modeliem araizmugurējo savākšanu).	Griezējierīces izslēdzas.
Stāvoklis Darbība Rezultāts
Mašīna iedarbināta un atrodas kustībā.	Atlaidiet vilces pedāli. Mašīna palēninās un apstājas.
Mašīna iedarbināta un atrodas kustībā.	Izmēginājuma brauciens. Neviena neparasta vibrācija, neparasta skaņa, stūres pareiza darbība, vadīklas un pedāļi.

BRIESMAS

Ja jebkurš no rezultātiem atšķirsies no tabulās norādītās informācijas, mašīnu nedrīkst izmantot. Vērsieties servisa centrā, lai veiktu pārbaudes un remontu.

PIEZIME

Nemiet vērā, ka drošības ierīces neļauj iedarbināt elektrisko dzinēju, ja netiek ievēroti drošības nosacījumi. Šādos gadījumos, no jauna dodot atļauju palaišanai, izņemiet atslēgu, pirms atkal ieslēdzat mašīnu.

7.3 LIETOŠANA UZ SLĪPĀM VIRSMĀM

levērojiet ierobežojumus, kas norādīti "Tehnisko datu" tabulā un 18. att., neatkarīgi no braukšanas virziena.

Atcerieties, ka nav "drošas" slīpas virsmas. Pārvietošanās uz slīpām virsmām prasa īpašu uzmanību. Lai izvairītos no apgāšanās vai kontroles zaudēšanas pār mašīnu:

• Nekad neplaujiet škērsām slīpai virsmai. Pa slīpiem zālieniem jāpārvietojas augšup/lejup, nedrīkst pārvietoties škērsām, braucot uz priekšu, pievēršot lielu uzmanību braukšanas virziena izmainām, lai augšējie riteni nesadurtos ar škēršliem (akmeņiem, zariem, saknēm utt.), kas var izraisīt sānslīdi, apgāšanos vai kontroles zaudēšanu pār mašīnu.
• Neapstājieties un nesāciet kustību asi, braucot augšup vai lejup.
• Laideni un loti uzmanīgi ieslēdziet vilkmi, lai izvairītos no mašīnas priekšējās dalas pacelšanas.
• Samaziniet ātrumu:
• katru reizi pirms braukšanas virziena maiņas un asos pagriezienos;
• pirms braukšanas pa slīpu virsmu, it īpaši lejup, lai nodrošinātu drošu bremzēšanas celu.
• Nekādā gadījumā neieslēdziet atpakalgaitu, lai samazinātu ātrumu braucot lejup: tas var izraisīt kontroles zaudēšanu pār mašīnu, it īpaši uz slidenām virsmām.

7.4 IEDARBINĀŠANA

Lai mašīnu iedarbinātu:

1. Pārliecinieties, vai ir iedarbināta pārnesumkārba (6.3. sad.).
2. Apsēdieties vadītāja sēdeklī.
3. levietojiet atslēgu līdz galam (12.A att.).
   a. "I" un "II" tipa modelos:
4. Pagaidiet, līdz tiek veikta mašīnas elektriskā pārbaude, kuras laikā uz pogu panela iedegas ikonas.
5. Nospiediet iedarbināšanas pogu (13.A att.).
6. Pagaidiet, līdz ikona “Ready” (13.K att.) iedegas ar nepārtrauktu gaismu.
   b. "III" tipa modelos:
7. Pagaidiet, līdz tiek veikta mašīnas elektriskā pārbaude, kuras laikā iedegas ikonas, kas atrodas spiedpogu paneļa centrālajā aplveida zonā (att. 13III.F, 13III.Y, 13III.Z).
8. Nospiediet iedarbināšanas pogu (13.A att.).
9. Pagaidiet, līdz tiek izgaismotas akumulatora statusa ikonas (13.F un 13.Y), plaušanas augstums (13.W) un pārējās aktivās funkcijas.

PIEZIME

Elektropārbaudes beigās uz brīdi iedegas priekšējie lukturi.

7.5 DARBS

7.5.1 Kustības virziens un pārvietošanās

Pārvietošanās laikā:

1. izslēdziet griezējierīces (att. 13.B);
2. pārvietojiet griezējierīču bloku visaugstākajā pozīcijā;
3. nospiediet vilces pedāli, lai pārvietotu mašīnu vēlamajā braukšanas virzienā un sasniegtu vajadzīgo ātrumu, pakāpeniski palielinot spiedienu uz pedāļa.
4. pārvietojiet to uz darba zonu.

BRIESMAS

Vilkmes ieslēgšanai jānotiek tā, kā aprakstīts rokasgrāmatā (par. 6.2), lai izvairītos no tā, ka pārāk strauja ieslēgšana izraisa ātruma uzņemšanu un kontroles zaudēšanu pār transportlīdzekli, īpaši uz slīpām virsmām.

PIEZIME

leslēdzot atpakalgaitu, mašīnai jābūt nekustīgai.

7.5.2 Zāles plaušana

1. Novietojiet plaušanas ierīces komplektu darba stāvoklī (6.4. sad.).
2. leslēdziet griezējierīces (att. 13.B) tikai tad, kad atrodaties uz zāliena, neieslēdziet tās virs grants virsmām vai virs vietām ar loti augstu zāli.
3. Uzsāciet kustību un apaugušās zonas plaušanu pakāpeniski un ar īpašu uzmanību.
4. Pielāgojiet kustības ātrumu un plaušanas augstumu (6.4. sad.) zāliena stāvoklim (zāles augstums, biezums un mitrums) un nonemamās zāles daudzumam.

PAZINOJUMS

Ātrums, ar kādu notiek braukšana uz priekšu, samazinās, ja akumulatora uzlādes līmenis ir zemāks par 40 % (par. 8.2.2).

PIEZIME

Zāliena izskats būs labāks, ja griešana tiks veikta vienmēr tajā pašā augstumā un pēc kārtas divos virzienos (att. 20.).

PIEZIME

Lai varētu braukt atpakalgaitā ar ieslēgtām griezējierīcēm, plaušanas atpakalgaitas atļaujas poga (13.C att.) ir jānospiež un jātur nospiestā stāvoklī, lai dzinējs netiktu apturēts.

Izslēdziet griezējierīces un pārvietojiet griezējierīču bloku visaugstākajā pozīcijā:

• Pārvietojot mašīnu starp darba zonām
• Škērsojot virsmas bez zāles
• Katru reizi, kad jäpārvar škērslis.

7.5.3 Padomi zāliena uzturēšanai koptā stāvoklī

• Lai saglabātu smuku, zaļu un mīkstu zālienu, tas ir regulāri jāpļauj. Zālienā var augt dažāda tipa zāle. Ja pļaušanu veic regulāri, pārsvarā aug zāles ar spēcīgām saknēm un tās veido izturīgu zāles segu; un otrādi, ja pļaušanu neveic bieži, galvenokārt attīstās augstas un meža zāles (āboliņš, margrietiņas utt.).
• Vienmēr ir ieteicams plaut zāli, kad zāliens ir sauss.
• Plaušanas ierīcēm jābūt veselām un labi uzasinātām, lai plaušana būtu tīra un taisna un, lai zāles gali neklūtu dzelteni.
• Płaušanas biežumam jāatbilst zāles augšanai, nepielaujot, lai starp plaušanām zāle izaugtu pārāk augsta.
• Kad laiks ir silts un sauss, ir rekomendēts turēt zāli nedaudz augstāku, lai samazinātu augsnes žūšanu.
• Optimāls labi kopta zāliena zāles augstums ir apmēram 4-5 cm un vienas plaušanas laikā nav ieteicams plaut vairāk par kopēja augstuma vienu trešdaļu. Ja zāle ir ľoti augsta ir labāk veikt plaušanu divos piegājienos ar vienas dienas atstarpi; pirmā plaušana jāveic, uzstādot griezējierīces maksimālajā augstumā un atbilstošajā gadījumā ar samazinātu tvērumu, otrā plaušana jāveic vēlamajā augstumā.
• Zāliens izskatīsies labāk, ja plaušana tiks veikta pārmaiņus abos virzienos (20. att.).
• Ja izmešanas kanāls bieži aizsprostojas ar zāli, ir ieteicams samazināt braukšanas ātrumu, jo tas var būt pārāk liels attiecībā pret zāliena stāvokli; ja problēma paliek, tās iemesls, iespējams, ir slikti uzasinātas griezējierīces vai deformēts lāpstīņu profils.
• Pievērsiet īpašu uzmanību plaušanai pie krūmiem un zemām apmalēm, kas var izjaukt griezējierīču bloka izlīdzinājumu un sabojāt bloka malu un griezējierīces.

7.5.4 Savākšanas maisa iztukšošana (tikai modelos ar aizmugurējo savākšanu))

PIEZIME

Savākšanas maisa iztukšošanas laikā griezējierīcēm jābūt izslēgtām; pretējā gadījumā dzinējs izslēgsies.

PIEZIME

Nepieļaujiet, lai savākšanas maiss pārpildītos, lai izvairītos no izmešanas kanāla aizsprostojuma.

Ar nepārtrauktu skaņas signāla palīdzību tiek paziņots par savākšanas maisa uzpildīšanos. Rīkojieties, kā aprakstīts turpmāk:

1. Izslēdziet griezējierīces (att. 13.B), rezultātā signāls izslēgsies.
2. Apturiet mašinu.
   a. "I" un "II" tipa modelos:
3. Izvelciet sviru (att. 21.A - ja ir paredzēta) vai satveriet aizmugurējo rokturi (att. 21.A1) un apgāziet savākšanas maisu, lai to iztukšotu.
4. Nobrauciet ar mašīnu apmēram 1 m.
5. Atkal aizveriet savākšanas maisu, lai tas paliktu piestiprināts pie sprostcilpas (att. 21.B).
   b. "III" tipa modelos:
6. Nospiediet maisa atvēršanas pogu (att. 13.U) apmēram 1 s, lai to pilnībā atvērtu un iztukšotu; pretējā gadījumā maisa atvēršanas pogu var turēt nospiestu, līdz tiek sasniegta iztukšošanai nepieciešamā atvēršana. Atlaižot pogu, maiss paliks sasniegtajā pozīcijā.
7. Nobrauciet ar mašīnu apmēram 1 m.
8. Turiet nospiestu maisa aizvēršanas pogu (att. 13.V), lai to pilnībā aizvērtu.

PIEZIME

Ja svira ir pilnībā nospiesta (att. 12.A), nospiežot atpakalgaitas pogu (att. 13.C) kopā ar atvēršanas (att. 13.U) vai aizvēršanas (att. 13.V) pogām savākšanas maisu ir iespējams atvērt vai aizvērt pat tad, kad vadītājs nesēž mašīnā.

7.5.5 Izmešanas kanāla tīrīšana (tikai modelos ar aizmugurējo savākšanu)

Plaujot loti augstu vai mitru zali un pārāk liels kustības ātrums var izraisīt izmešanas kanāla aizsprostojumu. Aizsprostošanās gadījumā veiciet norādījumus, kuri ir aprakstīti par. 8.4.2.

7.5.6 Plaušanas pabeigšana

Pēc plaušanas pabeigšanas:

1. izslēdziet griezējierīces;
2. brauciet atpakał, pacełot griezējierīču bloku visaugstākajā pozīcijā (par. 6.4).

7.6 APTURĒŠANA

Lai apturētu mašīnu:

1. Atlaidiet vilces pedāli, lai kustību apturētu.

2. Izslēdziet mašīnu, izņemot atslēgu.

PIEZIME

Lai taupītu akumulatora energiju, neatstājiet atslēgu "darba" pozīcijā, kad iekārta netiek lietota.

7.7 PĒC IZMANTOŠANAS

1. Laujiet mašinai atdzist, pirms to novietojat jebkādā telpā.
2. Veiciet tīrīšanu (par. 8.4).
3. Pārbaudiet, vai nav valīgas vai bojātas detaļas. Ja nepieciešams, jānomaina bojātās detaļas un jāpieskrūvē valīgās skrūves un bultskrūves, vai arī jāsazinās ar pilnvaroto palīdzības dienestu.
4. Novietojiet mašīnu pie elektrības kontaktligzdas un uzlādējiet akumulatoru (par. 8.2.2), lai tā būtu pilnībā efektīva nākamās lietošanas laikā.

Vienmēr, kad mašīna ir atstāta bez uzraudzības, kad jūs atstājat vadītāja sēdekli vai novietojat mašīnu stāvēšanai:

1. Apturiet mašīnu;
2. Pārvietojiet griezējierīču bloku viszemākajā pozīcijā (1);
3. Pārliecinieties, ka visas kustīgās daļas ir pilnīgi apstājušās;
4. Iznemiet aizdedzes atslēgu;

UZMANIBU

Mašīnu vienmēr atstājiet ēnainā vietā vai aizsargātā vidē, temperatūrā zem + 35 °C

levērojamie drošības noteikumi ir aprakstīti nod. 2. Rūpīgi ievērojiet šo norādījumus, lai izvairītos no nopietniem riskiem vai bīstamām situācijām.

Pirms jebkāda veida mašīnas pārbaužu, tīrīšanas vai tehniskās apkopes/remontdarbu veikšanas:

1. izslēdziet griezējierīci;
2. apturiet mašinu;
3. pārliecinieties, ka visas kustīgās daļas ir pilnīgi apstājušās;
4. iznemiet atslēgu;

BRIESMAS

Nekad neatstājiet atslēgu ievietotu vai bērniem vai nepiederošām personām pieejamā vietā.

1. izlasiet attiecīgo instrukciju;
2. Izmantojiet piemērotu apgērbu, darba cimdus un aizsargbrilles

lejaukšanās biežums un veidi ir apkopoti "Apkopes tabulā". Šīs tabulas mērķis ir palīdzēt jums saglabāt jūsu mašīnas efektivitāti un drošību. Tajā ir norādīti galvenie apkopes darbi un to veikšanas biežums. Veiciet operācijas atbilstoši pirmajam norādītajam termiņam. Neoriģinālu un/vai nepareizi uzstādītu rezerves daļu un piederumu izmantošana var negatīvi ietekmēt mašīnas darbību un drošību. Ražotājs neuzņemas nekādu atbildību par bojājumiem, negadījumiem vai traumām, kuras izraisīja minētie izstrādājumi. Oriģinālās rezerves daļas ir pieejamas autorizētajos servisa centros un pie dīleriem.

8.2 AKUMULATORS

8.2.1 Akumulatora darbības ilgums autonomā režīmā

Akumulatora autonomiju (un līdz ar to arī ko var apstrādāt pirms uzlādes veikšanas) galvenokārt nosaka:

A. Darba faktori, kas rada lielāku energijas patēriņu (piem., blīvas, augstas, mitras zāles plaušana).
B. Operatora rīcības, kuram ir jāizvairās no:
- mašīnas biežas ieslēgšanas un izslēgšanas darba laikā;
- pārāk zema plaušanas augstuma attiecībā pret zāles stāvokli;
- pārāk liela pārvietošanas ātruma attiecībā pret plaujamās zāles daudzumu.

C. Vides faktori, piem., augsta apkārtējās vides temperatūra virs + 35 °C.

Lai optimizētu akumulatora darbības laiku un vienmēr ir piemēroti:

• plaut zāli, kamēr zāliens ir sauss;
• bieži plaut zāli, lai tās augstums neklūtu pārāk liels;
• ja zāle ir ľoti augsta, iestatiet augstāku plaušanas augstumu un pēc tam vēlreiz nopļaujiet zāli, iestatot zemāku augstumu;
• nelietot mašīnu kā mulčēšanas mašīnu ar ľoti garu zāli.
• plaut zāli temperatūrā no +5 līdz + 35°C.
• Izmantojiet funkciju "Eco" (par. 6.9.2, par. 6.9.3).

8.2.2 Akumulatora uzlāde

Enerğijas daudzumu, kas nepieciešams mašinas darbināšanai, nodrošina akumulators, kam nepieciešama rūpīga tehniskā apkope, lai garantētu tā efektivitāti un ilgu kalpošanas laiku. Jūsu mašīnas akumulators ir obligāti jāuzlādē šādos gadījumos:

• Pirms mašinas pirmās lietošanas reizes pēc iegādes.
• Kad tiek sasniegts minimālais uzlādes līmenis (13. F att.).
• Ikreiz pirms ilgas mašīnas dīkstāves
• Vismaz reizi mēnesī uzglabāšanas laikā.
• Pirms nodošanas ekspluatācijā pēc ilgstošas dīkstāves.

UZMANIBU

Ja akumulators nav pievienots strāvas avotam, izmantojot atbilstošu lādētāju, akumulatoru uzlādes līmenis samazinās pat tad, ja mašīna netiek lietota. Ja akumulators tiek pakļauts dzilai izlādei, tas var tikt nopietni bojāts, līdz punktam, kad tas klūst nelietojams. Garantija neattiecas uz bojājumiem, kas radušies akumulatora dēļ, kas nav regulāri uzlādēts.

UZMANIBU

Lādēšana jāveic tikai ar akumulatoru lādētāja kabeli (att. 23.A). Citas uzlādēšanas sistēmas var neatgriezeniski sabojāt akumulatoru.

UZMANIBU

Akumulatora uzlādēšana jāveic aizsargātā vidē, ēnā, temperatūrā no +5 un + 35°C.

PIEZIME

Akumulatoru var uzlādēt jebkurā brīdī, tai skaitā daļēji, bez akumulatora sabojāšanas riska.

DROŠĪBAS NORĀDĪJUMI

Akumulatora uzlādēšanas laikā nedrīkst veikt apkopes vai tīrīšanas darbības.

Lai uzlādētu akumulatoru:

• pārvietojiet mašīnu pie iezemētas kontaktligzdas (lai izvairītos no pagarinājumu izmantošanas) un izņemiet atslēgu;
• Paceliet sēdekli;
• Paceliet uzlādes ligzdas vāciņu (22.A att.);
• Pieslēdziet komplektā iekļauto akumulatora lādētāju uzlādes kontaktligzdai (att. 23.A) ar atbilstošu attiecīgā savienotāja (att. 23.B) bajonetietveres fiksatoru;
• Pieslēdziet akumulatora lādētāju elektrotīklam, ievietojot attiecīgo kontaktdakšu (24. att.).

Lai uzlādētu akumulatoru, komplektā ir iekļauta kontaktligzda ar paliekošās strāvas slēdzi (25.A att.), kurai jāpievieno lādēšanas kabelis (25.E att.).

Kontaktligzda ar drošības diferenciālo slēdzi jāpieslēdz elektrotīkla kontaktligzdai un jāveic funkciju tests:

1. Nospiediet pogu "RESET" (ATIESTATIT) (25.B att.), lai aktivizētu darbību. Gaismas indikatorlampiṇai jābūt "ON" (ieslēgtai) (25.C att.).
2. Nospiediet pogu "TEST" (TESTS) (25.D att.), lai palaistu funkciju testu. Gaismas indikatorlampinai jābūt "OFF" (izslēgtai) (25.C att.).

BRIESMAS

Ja funkciju pārbaude beidzas ar negatīvu rezultātu, kontaktligzdu ar paliekošās strāvas slēdzi nedrīkst izmantot. Ja funkciju pārbaude ir veiksmīgi pabeigta, varat to izmantot un turpināt ar uzlādes fāzi.

Pilnīga uzlāde aizņem apmēram 2-8,5 stundas (atkarībā no akumulatora un akumulatora lādētāja), kuru laikā signāldiodes (att. 13.F) mirgo pakāpeniski. Sasniedzot katru konkrēto uzlādes līmeni, attiecīgā LED gaisma paliek, degot nepārtraukti, bet pārējās turpina mirgot. Akumulators var saglabāt uzlādi uz nenoteiktu laiku.

Uzlādes stāvoklis (SOC)	Gaismas diodes ieslēgša-nās (“I” un “II” tips)	Gaismas diodes ie-slēgšanās (“III” tips)
SOC >80 %
60% ≤ SOC < 80%
40% ≤ SOC < 60%
20% ≤ SOC < 40%
10% ≤ SOC < 20%

UZMANIBU

Akumulatora uzlādi var pārtraukt, ja uzlādes līmenis ir starp LED 1 un 4. Nepārtrauciet uzlādes fāzi, kad mirgo LED 5, bet pagaidiet, līdz tā deg vienmērīgi. Kad visas gaismas diodes deg vienmērīgi, akumulators ir 100% uzlādēts.

PAZINOJUMS

Ja mašina tiek izmantota smagos darba apstaklos, akumulatora uzlādes laiks var palielināties, un signāls norāda uz akumulatora pārkaršanu (nod. 15).

PAZINOJUMS

Pilnīgi izlādēta akumulatora gadījumā signāla LED gaismas paliek izslēgtas, līdz tiek sasniegts minimālais uzlādes līmenis.

PIEZIME

Uzlādes līmenim nokrītoties zem 10 %, sāk mirgot pirmā akumulatora LED gaisma. Griezējierīces ir atvienotas, un akumulators ir atkārtoti jāievada un jāuzlādē.

Kad uzlāde ir pabeigta, lādēšanas sistēma samazina strāvas daudzumu, kas ir pietiekams, lai uzturētu un papildinātu akumulatora uzlādi līdz optimālajām vērtībām.

PAZINOJUMS

Ja akumulatora lādētājs ir pievienots vilcējam un vienlaicīgi mirgo 5 LED gaismas 13.F att., tas nozīmē, ka uzlāde netiek veikta. Pārbaudiet lādētāja/elektrotīkla savienojumu.

PIEZIME

Enerğijas patēriņš uzlādes uzturēšanai ir ārkārtīgi zems un ekonomiski niecīgs.

PIEZIME

Uzlādes laikā visas mašīnas funkcijas ir atspējotas, arī ievietojot atslēgu līdz galam.

UZMANIBU

Mašinai pievienotā akumulatora konstrukcija ir izstrādāta un veidota šāda veida lietošanai, un tādēl:

• neatvienojiet un neiznemiet akumulatorus no to korpusiem;
• neaizstājiet akumulatorus ar citiem, kas nav oriğinālie;
• neveiciet darbības, kas nav aprakstītas šajā rokasgrāmatā.
  Ja rodas problēmas ar akumulatoriem, sazinieties ar izplatītāju.

8.3 ZĀLES SEGAS AIZSARDZĪBAS RITENĪŠI

Dažādas ritenīšu montēšanas pozīcijas ľauj saglabāt drošu attālumu “H” starp griezējierīču bloka malu un zemi (att. 26.A; att. 27.A). Noregulējiet zāles segas aizsardzības ritenīšus atbilstoši apvidus nelīdzenumam.

DROŠĪBAS NORĀDĪJUMI

Šī darbība vienmēr ir jāveic abiem riteniem, uzstādot tos vienādā augstumā, kad mašina izslēgta.

a. Modeliem ar sānisko izmešanu

Lai izmainītu pozīciju:

1. atskrūvējiet un nonemiet skrūvi (att. 26.B);
2. no jauna novietojiet riteni (att. 26.A) ar starpliku (att. 26.C) atverē, kas atbilst vēlamajam attālumam;
3. līdz galam pievelciet skrūvi (att. 26.B) uzgrieznī (att. 26.D).

b. Modeliem ar aizmugurējo savākšanu

Lai izmainītu pozīciju:

1. atskrūvējiet uzgriezni (att. 27.B) un nonemiet tapu (att. 27.C);
2. pārvietojiet riteni (att. 27.A.) vēlamajā stāvoklī;
3. no jauna uzlieciet tapu (att. 27.C), pārliecinoties, ka tapas galva (att. 27.C) ir pagriezta pret mašīnas iekšpusi;
4. pilnībā pievelciet uzgriezni (att. 27.B).

8.4 TİRİŞANA

Katru reizi pēc izmantošanas veiciet tīrīšanu, ievērojot šādus norādījumus.

8.4.1 Mašinas tīrīšana

- Iztīriet mašinas ārējo virsmu, noslaukot virsbūves plastmasas daļas, izmantojot ar ūdeni un mazgāšanas līdzekli slapinātu

lupatu, pievēršot uzmanību tam, lai nenoslapinātu dzinēju, elektroiekārtas daļas.

• Lai samazinātu ugunsgrēka risku, sekojiet, lai uz dzinēja, uz izplūdes trokšņa slāpētāja un akumulatora nodalījumā nebūtu zāles, lapu vai smērvielu atlieku.
• Paceliet pārsegu un notīriet ar saspiestu gaisu visus netīrumus vai zāles paliekas, kas uzkrājas uz akumulatora bloka.
• Turiet pogu paneli tīru no netīrumiem un gružiem.

UZMANIBU

Virsbūves un elektrodzinēju mazgāšanai nekad neizmantojiet ūdeni no augstspiediena mazgātāja vai agresīvus šķidrumus.

8.4.2 Izmešanas kanāla tīrīšana (tikai modelos ar aizmugurējo savākšanu)

Izmešanas kanāla aizsprostošanās gadījumā jārīkojas šādi:

1. noņemiet savākšanas maisu vai aizmugurējās izmešanas aizsargu;
2. izņemiet zāli no kanāla izmešanas atveres puses.

8.4.3 Maisa tīrīšana (tikai modelos ar aizmugurējo savākšanu)

1. Iztukšojiet savākšanas maisu (par. 7.5.4).
2. Pakratiet, lai atbrīvotu to no zāles un zemes.
3. Uzstādiet maisu atpakal un izmazgājiet griezējierīču bloka iekšpusi (par. 8.4.4-a), pēc tam maiss ir jānoņem, jāiztukšo, jānoskalo un jāuzstāda atpakal, lai tas ātrāk nožūtu.

8.4.4 Maisa tīrīšana (tikai modeļos ar "III" tipa aizmugurējo savākšanu)

1. Iztukšojiet savākšanas maisu (par. 7.5.4).
2. Noņemiet savākšanas maisu (par. 5.8).
3. Pakratiet, lai atbrīvotu to no zāles un zemes.
4. Uzstādiet no jauna savākšanas maisu (par. 5.8).
5. Aizveriet savākšanas maisu (par. 5.8) un izmazgājiet griezējierīci no iekšpuses (par. 8.4.4-a).
6. Noņemiet savākšanas maisu (par. 5.8) un uzmanīgi izskalojiet to.

8.4.5 Griezējierīču bloka tīrīšana

Rūpīgi notīriet griezējierīču bloku, nonemot zāles paliekas vai gružus.

BRĪDINĀJUMS

Tīrīšanas laikā sekojiet tam, lai tuvumā neatrastos cilvēki vai dzīvnieki.

a. lekšējās daļas tīrīšana

Griezējierīces bloka iekšpuses un izmešanas kanāla mazgāšana jāveic uz cietas virsmas un jāievēro šādi norādījumi:

• jābūt uzstādītam savākšanas maisam vai aizmugurējās izmešanas aizsargam (tikai modeļos ar aizmugurējo savākšanu);
• jābūt uzstādītam sāniskās izmešanas deflektoram (tikai modelos ar sānisko izmešanu);
• operatoram jāsēž;
• griezējierīču bloks viszemākajā pozīcijā;
  • transmisijai jābūt neitrālajā stāvoklī;
• griezējierīcēm jābūt ieslēgtām.

- Pretējā gadījumā pievienojiet ūdens cauruli atbilstošajiem veidgabaliem (att. 28.A; att. 29.A), lejot ūdeni dažas minūtes katrā, kad griezējierīces ir kustībā.

b. Ārējās daļas tīrīšana

DROŠĪBAS NORĀDĪJUMI

Ir jāseko tam, lai griezējierīču bloka augšējā dalā neuzkrātos netīrumi un sausas zāles paliekas, lai uzturētu mašīnu optimālā efektivitātes un drošības līmenī.

Griezējierīču bloka augšējās daļas tīrīšanai:

• pilnībā nolaidiet lejā griezējierīču bloku;
• pūtiet ar saspiesta gaisa strūklu (att. 30.).

8.5 ELLOŠANA

Poz. Darbība
Stūrespārnese	Tīrīt ar saspiestu gaisu.
Griezējieričubloks	leellojiet pacelšanas vietas ar ellu (31. att.).
Riteņu asis Nonemiet ritenus. leziediet asis ar smērvielu (39. att.).

8.6 NOSTIPRINĀTĀJUZGRIEŽNI UN SKRŪVES

- Sekojiet tam, lai uzgriežni un skrūves būtu pievilkti, lai mašina visu laiku atrastos drošā darbības stāvoklī.

9. ĀRKĀRTAS TEHNISKĀ APKOPE

9.1 DROŠĪBAS IETEIKUMI

DROŠĪBAS NORĀDĪJUMI

Ir nekavējoties jāsazinās ar vietējo izplatītāju vai specializēto servisa centru, ja ir konstatētas klūmes šādu mezglu darbībā:

• vilces pedāla neitrālā pozīcija (darba bremze);
• griezējierīču ieslēgšana un apturēšana;
• priekšgaitas vai atpakalgaitas vilkmes ieslēgšana.

9.2 GRIEZĚJIERIČU BLOKS / GRIEZĚJIERÍCES

9.2.1 Griezējierīču bloka izlīdzināšana

Griezējieriču bloka pareiza regulēšana ir loti svarīga zāliena vienmērīgai plaušanai (att. 19). Gadījumā, ja zāliens tiek plauts nevienmērīgi, pārbaudiet riepu spiedienu (par. 7.1.3). Ja ar to nepietiek, lai nodrošinātu vienmērīgu zāliena plaušanu, sazinieties ar vietējo izplatītāju, lai izlīdzinātu griezējieriču bloku.

9.2.2 Griezējierīces

Slikti uzasināta griezējierīce izrauj zāli un izraisa zāliena dzeltēšanu.

DROŠĪBAS NORĀDĪJUMI

Vienmēr mainiet griezējierīces pa pāriem, ja tās ir bojātas, deformētas vai nodilušas, kopā ar to skrūvēm, lai saglabātu līdzsvaru.

BRĪDINĀJUMS

Visas ar griezējierīcēm veicamās darbības (noņemšana, asināšana, balansēšana, remonts, atkārtota uzstādīšana un/vai maiņa) ir svarīgas operācijas, kuru veikšanai ir nepieciešamas speciālas iemaņas un atbilstošs aprīkojums; tāpēc drošības nolūkos tās vienmēr ir jāveic specializētajos servisa centros.

UZMANIBU

Izmantojiet tikai ori'ginālās griezējierīces ar kodu, kurš ir atrodams "Tehnisko datu" tabulā.

PIEZIME

Nemot vērā izstrādājuma attīstību, tehnisko datu tabulā norādītās griezējierīces ar laiku var tikt nomainītas ar citām ierīcēm ar līdzīgiem raksturlielumiem un drošības līmeni.

9.3

PRIEKŠEJO / AIZMUGURÉJO RITENU MAINA

9.3.1

Sagatavošanas darbi

BRIESMAS

Izmantojiet piemērotu pacelšanas ierīci.

Pirms riteņu maiņas veiciet šīs operācijas:

1. Novietojiet mašīnu uz cietas un līdzenas virsmas, kura nodrošina mašīnas stabilitāti.
2. Apturiet mašīnu;
3. Iznemiet atslēgu;
4. Novietojiet pacelšanas ierīci pacelšanas punktā pie riteņa, kuru ir paredzēts nomainīt (par. 9.3.2; par. 9.3.3).
5. Pārbaudiet, vai pacelšanas ierīce ir novietota pilnīgi perpendikulāri zemei.

9.3.2

Domkrata izvēle un izvietošana zem aizmugurējiem riteniem

Novietojiet koka kīlus (32.A att.) zem tā riteņa (32.B att.), kurš atrodas uz tās pašas ass, uz kuras atrodas ritenis, kuru ir paredzēts nomainīt (att. 32.C).

Modeliem ar aizmugurējo savākšanu:

• Maksimālais iespējamais domkrata augstums aizvērtā stāvoklī ir 110 mm. (33. att.).
• Novietojiet domkratu zem aizmugurējās plāksnes (34.A att.), 180 mm attālumā no sānu malas (33. att.).

Modeliem ar sānisko izmešanu:

• Maksimālais iespējamais domkrata augstums aizvērtā stāvoklī ir 110 mm. (35. att.).
• Novietojiet domkratu zem aizmugurējās ass, attēlā norādītajā punktā (att. 36.A).

PIEZIME

Domkrats, kas novietots tā, kā ir aprakstīts šajā nodalā, ľauj pacelt tikai to riteni, kurš ir jānomaina.

9.3.3

Domkrata izvēle un novietošana zem priekšējiem riteniem

1. Novietojiet koka kīlus (37.A att.) zem tā riteņa (37.B att.), kurš atrodas aiz riteņa, kuru ir paredzēts nomainīt (37.C att.).
2. Maksimālais iespējamais domkrata augstums aizvērtā stāvoklī ir 110 mm.
3. Novietojiet uz domkrata (38.A att.) kvadrätveida koka starpliku (38.B att.) ar aptuveni 10 x 10 cm škērsgriezumu.

UZMANIBU

Koka starplika novērš priekšējās ass bojājumus.

1. Šajā fāzē ar vienas rokas palīdzību pieturiet starpliku līdzsvarā uz domkrata. Paceliet domkratu, raugoties, lai starplika balstītos pret rāmi un konstrukcijas daļām (38.C att.).

PIEZIME

Šādi novietotais domkrats ľauj pacelt visu priekšējo asi.

9.3.4

Riteña maina

DROŠĪBAS NORĀDĪJUMI

Pārliecinieties, ka pacelšanas laikā mašīna paliek stabila un nekustīga. Ja ir konstatēti jebkāda veida traucējumi, nekavējoties nolaidiet domkratu, pārbaudiet un novērsiet problēmas, ja tādas ir, un atkārtoti paceliet mašīnu.

1. Nonemiet vāku (39.A att.).

2. Paceliet tikai tik augstu, cik ir nepieciešams riteņa ērtai izņemšanai.

3. Ar skrūvgrieža palīdzību izņemiet elastīgo gredzenu (39.B att.) un atbalstpaplāksni (39.C att.).

4. Nonemiet riteni, kurš ir jānomaina.
5. leziediet asi (39.D att.) ar smērvielu.
6. Uzstādiet rezerves riteni.
7. Uzmanīgi uzstādiet atpakal atbalstpaplāksni un elastīgo gredzenu.

PIEZIME

Pārbaudiet, vai aizmugurējiem riteniem ir vienāds augstums (40.A att.) un vai ārējo diametru starpība abiem riteniem (40.B att.) nepārsniedz 8-10 mm. Pretējā gadījumā, lai izvairītos no nevienmērīgas plaušanas, pilnvarotajā servisā ir jāizlīdzina griezējierīču bloks.

9.3.5 Riepu remonts un nomaiņa

Tiek izmantotas "bezkameras" tipa riepas, tāpēc pēc riepas pārduršanas tā jāmaina vai jālabo specializētajā riepu servisā, saskaṇā ar šī tipa riepai paredzēto remonta metodi.

Atskrūvējiet gredzenu (att. 41.A) un atvienojiet savienotāju (att. 41.B). Izņemiet gaismas diožu spuldzi (att. 41.C), kura ir piestiprināta ar skrūvēm (att. 41.D).

9.4.2 LED II TIPS (ar bajonetietveri)

Spuldzes ir iespraustas patronā, kuru var atskrūvēt, griežot to pretēji pulksteņrādītāja virzienam ar knaibļu palīdzību (att. 42)

10. UZGLABĀŠANA

Ja ir paredzēts, ka mašīna tiks uzglabāta ilgāk par 30 dienām:

1. Iznemiet aizdedzes atslēgu.
2. Rūpīgi iztīriet mašīnu.

3. Pārbaudiet, vai mašinā nav bojājumu. Nepieciešamības gadījumā sazinieties ar pilnvaroto tehniskā atbalsta centru.

4. Novietojiet mašīnu uzglabāšanā:
   • ar nolaistu griezējierīces bloku

5. sausā vidē;
6. aizsargātu pret sliktiem laika apstākļiem, ēnā un ieteicamajā temperatūrā no 0 līdz + 40 °C;
7. ja vien iespējams, pārklājiet ar audumu;

• bērniem nepieejamā vietā;
- pārliecinieties, ka no tās ir izņemtas visas atslēgas un tehniskajai apkopei izmantojamie instrumenti.

UZMANIBU

Akumulators pilnībā jāuzlādē vismaz reizi mēnesī un vienmēr pirms darbības atsākšanas.

No jauna izmantojot mašīnu, sagatavojiet to, kā norādīts 7. nodalā. "Mašīnas izmantošana".

11. PĀRVIETOŠANA UN TRANSPORTĒŠANA

• Mašīnas pārvietošanas laikā jāievēro šādi norādījumi:
• izslēdziet griezējierīci;
• pārvietojiet griezējierīču bloku visaugstākajā pozīcijā;
• izslēdziet mašīnu un izņemiet aizdedzes atslēgu;

• atslēdziet transmisiju (par. 6.3).

• Transportējot mašīnu transportlīdzeklī vai piekabē, jāievēro šādi norādījumi:

• izmantojiet izturīgas, piemērota platuma un garuma iebraukšanas rampas;
• mašīnas iekraušanas laikā elektrodzinējam jābūt izslēgtam, iedarbināšanas atslēgai jābūt izņemtai no mašīnas ligzdas, vadītājs nedrīkst tajā atrasties un to drīkst tikai stumt, pieaicinot atbilstošu cilvēku skaitu;
• nolaidiet griezējierīces bloku;
• novietojiet to tādā veidā, lai tā nevienam neradītu bīstamību;
• ieslēdziet transmisiju (par. 6.3);
• cieši piestipriniet to pie transportlīdzekļa, izmantojot troses vai kēdes, lai izvairītos no apgāšanās ar iespējamu bojājuma nodarīšanu.

DROŠĪBAS NORĀDĪJUMI

Ja jūtat, ka nevarat veikt pārvietošanu vai transportēšanu drošos apstāklos, sazinieties ar servisa centru.

12. APKOPE UN REMONTS

Šajā rokasgrāmatā ir sniegti visi mašīnas vadībai un pareizai lietotāja veicamajai pamata tehniskajai apkopei nepieciešamie norādījumi. Visi regulēšanas un tehniskās apkopes darbi, kas nav aprakstīti šajā rokasgrāmatā, ir jāveic pie dīlera vai specializētajā servisa centrā, kura darbiniekiem ir zināšanas un iekārtas, kuras nepieciešamas, šo darbu pareizai veikšanai, saglabājot mašīnas pirmatnējo drošības līmeni un sākotnējo stāvokli. Ja darbus veic nepiemērotajās darbnīcās, vai tos veic nekvalificēts personāls, jebkāda veida garantija tiek anulēta, kā arī ražotājs tiek atbrīvots no jebkādām saistībām vai atbildības.

• Tikai autorizētie servisa centri drīkst veikt garantijas remontu un tehnisko apkopi.
• Autorizëtie servisa centri izmanto tikai originālās rezerves daļas. Originālās rezerves daļas un piederumi ir izstrādāti speciāli šīm mašīnām.
• Neoriğinālas rezerves daļas un piederumus nedrīkst izmantot; neoriğinālu rezerves daļu un piederumu izmantošanas gadījumā mašīnas drošības līmenis samazinās un Ražotājs tiek atbrīvots no jebkāda veida pienākumiem vai atbildības.
• lesakām vienu reizi gadā nogādāt mašīnu autorizētajā servisa centrā, lai veiktu tehnisko apkopi, remontu un drošības ierīču pārbaudi.

13. GARANTIJAS SEGUMS

Garantijas noteikumi attiecas tikai uz patērētājiem, proti uz neprofesionāliem lietotājiem.

Garantija attiecas uz visiem materiāla kvalitātes un ražošanas defektiem, kurus garantijas

darbības laikā ir apliecinājis izplatītājs vai specializētais servisa centrs. Garantijas piemērošana tiek ierobežota ar remontu vai detaļas nomaiņu, kura ir atzīta par defektīvu. Garantijas piemērošanas priekšnosacījums ir mašīnas pareiza tehniskā apkope.

Lietotājam ir uzmanīgi jāievēro visi norādījumi, kas izklāstīti pievienotajā dokumentācijā.

Garantija neattiecas uz bojājumiem, kas radušies šādu iemeslu dēl:

• Lietotājs nav iepazinies ar pievienoto dokumentāciju (ekspluatācijas rokasgrāmatu).
  • Profesionāla izmantošana.
• Neuzmanība, nolaidība.
• Ārējais iemesls (zibens trieciens, trieciens, nepiederošu priekšmetu esamība mašīnas iekšpusē) vai negadījums.
• Nepareizs vai ražotāja neatļautais lietošanas veids vai montāža.
• Nepareizi veikta tehniskā apkope.
• Mašīnas modifikācija.
• Neoriğinālu rezerves daļu (pielāgotu daļu) izmantošana.
• Ar mašinu nepiegādātu vai ražotāja apstiprinātu piederumu lietošana.
  Turklāt garantija nesedz:
• Plānotās/ārkārtas tehniskās apkopes operācijas (tādas, kuras ir aprakstītas ekspluatācijas rokasgrāmatā).
• Tādu patērējamo materiālu kā griezējierīču, riteņu, lukturu, drošības bultskrūvju un vadu normālu nodilumu.
• Normālu nodilumu.
• Mašīnas estētiskā stāvokļa pasliktināšanu izmantošanas dēļ.
  • Griezējierīču balstus
• Papildu izmaksas, kas saistītas ar garantijas īstenošanu, tādas kā noklūšana līdz lietotājam, mašīnas transportēšana līdz izplatītājam, maiņas aprīkojuma noma vai ārējā uzņēmuma piesaistīšana tehniskās apkopes darbu veikšanai.

Lietotāja tiesības aizsargā attiecīgajā valstī spēkā esošie likumi. Šī garantija nekādā veidā neierobežo nacionālajā likumdošanā noteiktās pircēja tiesības.

14. TEHNISKÄS APKOPES TABULA

Blakus esošajos lodziņos varat atzīmēt darbības datumu vai stundu skaitu, kurā tika veikta iejaukšanās.

Operācija Periodiskums	(stundas)	Paveikts (datums vai stundas) Piezīmes
Visu stiprinājumu pārbaude	Pirms katras lietošanas reizes
Riteņu spiediena pārbaude	Pirms katras lietošanas reizes					par. 7.1.3
Drošības pārbaude / Vadības ieriču pārbaude	Pirms katras lietošanas reizes					par. 7.2
Transmisijas atbrīvošanas sviras pārbaude	Pirms katras lietošanas reizes					par. 6.3
Montāža/Aizsargu pārbaude pie izvades	Pirms katras lietošanas reizes					par. 5.5
Akumulatora uzlādēšana	Pirms katras lietošanas reizesPēc katras lietošanas reizesPirms nodošanas uzglabāšanai					par. 8.2
Vispārēja tīrīšana un pārbaude	Pēc katras lietošanas reizes					par. 8.4
Mašīnas bojājumu pārbaude.Nepieciešamības gadījumā sazinieties ar pilnvaroto tehniskā atbalsta centru.	Pēc katras lietošanas reizes
Griezējierīču stiprinājuma un asinājuma pārbaude	25					*
Griezējierīču maiņa	100 *
Vispārīga e||ošana	25 par. 8.5 **

* Operācija, kas jāuztic vietējam izplatītājam vai specializētajam servisa centram.
**Turklāt, visu šarnīrsavienojumu vispārēja ieellošana jāveic
katru reizi pirms mašīnas ilgstošas dīkstāves.

15. TRAUCĒJUMMEKLĒŠANA

Traucējums Cēlonis	Līdzeklis
1. Mašīnu neizdodas iedarbināt.	Akumulators izlādējies. Uzlādējiet akumulatoru (8.2.2. sad.).
2. Nevienmērīga pļaušana Pļaušanas	ias ierīču asums tiek samazināts.	Sazināties ar servisa centrupilnvarotu.
	Kustības ātrums ir pārāk liels attiecībā pret pļaujamas zāles augstumu.Griezējierīces bloks ir pilns ar zāli.	Samaziniet braukšanas ātrumu un/vai palielinātu pļaušanas augstumu.Uzgaidiet, līdz zāle ir sausa.Iztīriet pļaušanas ierīces komplektu.
Traucējums Cēlonis Līdzeklis
3. Anomālas vibrācijas lietošanas laikā.	Plaušanas ierīces nav līdzsvarotas.Plaušanas ierīces valīgas.Valīgas daļas.Iespējami bojājumi	Sazināties ar servisa centru kas pilnvarots veikt pārbaudes, nomaiņu vai remontu.
4. Ikona 13.E att. paliek ieslēgta un mirgo akumulatora LED gaismas 2 un 5.Pogu panelis “I” un “II” tipsPogu panelis “III” tips	Akumulatora strāvas pārslodze sekojošu iemeslu dēļ:
	1. Pārāk smagi darba apstākļi.	Samaziniet braukšanas ātrumu.
		Palieliniet plaušanas augstumu.
	2. Pārāk liels slīpums.	Samaziniet braukšanas ātrumu un pārbaudiet pamatnes, uz kuras darbojaties, slīpumu.
5. Ikona 13.N att. mirgo. Visas pārējās norādes pogu paneli (ikonas/ LED gaismas) turpina darboties un ir redzamas.	Iepriekšējs brīdinājums par akumulatora, vilces motora un/vai griezējierīču motoru pārkaršanu, sekojošu iemeslu dēļ:
	1. Smagi darba apstākļi. S	amaziniet braukšanas ātrumu.
		Palieliniet plaušanas augstumu.
6. Ikonas 13.E att. un 13.N att. paliek ieslēgtas un mirgo akumulatora LED gaismas 2 un 4.Pogu panelis “I” un “II” tips Pogu panelis “III” tips	Akumulatora pārkaršana/pārāk zema temperatūra sekojošu iemeslu dēļ:	Izslēdziet mašīnu, pagaidiet vismaz 5 minūtes un pēc tam ieslēdziet to no jauna.
	1. Smagi darba apstākļi. S	amaziniet braukšanas ātrumu.
		Palieliniet plaušanas augstumu.
	2. Nepiemēroti vides apstākļi.	Strādājiet vidē ar temperatūru, kas ir piemērota mašīnas darba apstākļiem.
7. Ikona 13.E att. paliek ieslēgta un mirgo akumulatora LED gaismas 1, 4 un 5.Pogu panelis “I” un “II” tipsPogu panelis “III” tips	Griezējierīču strāvas pārslodze sekojošu iemeslu dēļ:
	1. Smagi darba apstākļi. S	amaziniet braukšanas ātrumu.
		Palieliniet plaušanas augstumu.
	2. Aizsērējumi, kas traucē griezējierīcēm griezties.	Noņemiet aizsērējumus.
	3. Griezējierīču bloks ir pilns ar zāli.	Iztīriet griezējierīču bloku.
8. Ikonas 13.E att. un 13.N att. paliek ieslēgtas un mirgo akumulatora LED gaismas 1 un 3.Pogu panelis “I” un “II” tips Pogu panelis “III” tips	Griezējieriču motoru pārkaršana sekojošu iemeslu dēļ:	Izslēdziet mašīnu, pagaidiet vismaz 5 minūtes un pēc tam ieslēdziet to no jauna.
	Smagi darba apstākļi. Samaziniet braukšanas ātrumu.	Palieliniet plaušanas augstumu.
9. Ikona 13.E att. paliek ieslēgta un mirgo akumulatora LED gaismas 1, 3 un 5.Pogu panelis “I” un “II” tipsPogu panelis “III” tips	Griezējieriču motoru apstāšanās sekojošu iemeslu dēļ:
	1. Smagi darba apstākļi. S	amaziniet braukšanas ātrumu.
		Palieliniet plaušanas augstumu.
	2. Aizsērējumi, kas traucē griezējierīcēm griezties.	Noņemiet aizsērējumus.
	3. Griezējieriču bloks ir pilns ar zāli.	Iztīriet griezējieriču bloku.
10. Ikonas 13.E att. un 13.N att. paliek ieslēgtas un mirgo akumulatora LED gaismas 1, 2 un 4.Pogu panelis “I” un “II” tips Pogu panelis “III” tips	Vilces motora pārkaršana sekojošu iemeslu dēļ:	Izslēdziet mašīnu un pagaidiet vismaz 5 minūtes pirms atkārtotas iedarbināšanas procedūras.
	1. Vilces motors darbojas ar pārāk lielu slodzi.	Samaziniet braukšanas ātrumu.
	2. Pārāk liels slīpums.	Samaziniet ātrumu un pārbaudiet nogāzes, uz kuras darbojaties, slīpumu.
	3. Pārmērīgs dubļu daudzums uz riteņiem.	Pārbaudiet, vai riteni nav iestrēguši un nepieciešamības gadījumā iztīriet tos.
11. Ikonas 13.E att. un 13.O att. paliek ieslēgtas, mirgo akumulatora LED gaismas 1, 2, 4 un 5.Pogu panelis “I” un “II” tips Pogu panelis “III” tips	Mašīna tiek iedarbināta, neatlaižot vilces pedāli (neatrodoties neitrālā stāvoklī).	Izslēdziet mašīnu un atkārtojiet iedarbināšanas procedūru tikai pēc pārliecināšanās, ka vilces pedālis atrodas neitrālā stāvoklī (pedālis ir atlaists).

Traucējums Cēlonis Līdzeklis
12. Ikonas 13.E att. un 13.Oatt. paliek ieslēgtas, mirgo akumulatora LED gaismas 1, 2, 3 un 5.Pogu panelis “I” un “II” tips Pogu panelis “III” tips			Transmisijas ieslēgšanas/izslēgšanas svira atrodas izslēgtā transmisijas stāvoklī.
			Ja problēma vēl aizvien pastāv, sazinieties ar servisa centru.
13. Akumulatora LED gaismas 13.F att. ieslēdzas un izslēdzas viena pēc otras no kreisās puses uz labo pusi un otrādi.			Saziņas klūda starp borta elektroniskajiem moduļiem.
			Izslēdziet mašīnu un atkārtojiet iedarbināšanas procedūru.
			Ja problēma vēl aizvien pastāv, sazinieties ar servisa centru.

PIEZIME

Mašinām, kas aprīkotas ar "III" tipa spiedpogu paneli, kopā ar LED klūdu kombināciju akumulatora uzlādes procentuālā ciparu laukā tiek parādīts skaitlisks klūdas kods (att. 13.Y). Ja nepieciešams, paziņojiet klūdas skaitlisko kodu pilnvarotajam servisa centram.

PIEZIME

Tādu traucējumu gadījumā, kas tabulā nav norādīti, nekavējoties sazinieties ar pilnvaroto servisa centru.

16. PIEDERUMI

16.1 MULČEŠANAS KOMPLEKTS

Sīki sasmalcina nopļauto zāli un atstāj to uz zāliena (att. 44.A1; att. 44.A2).

16.2 AKUMULATORA LĀDĒTĀJS (ĀTRA UZLĀDE)

Akumulatora lādētājs, kas Įauj samazināt akumulatora uzlādes laiku. Šai mašīnai apstiprināto akumulatoru lādētāju saraksts ir atrodams "Tehnisko datu" tabulā. Įauj uzturēt akumulatoru labā stāvoklī dīkstāves laikā, nodrošinot optimālu uzlādes līmeni un ilgāku kalpošanas laiku (att. 44.B).

16.3 VILKŠANAS KOMPLEKTS

Nelielas piekabes vilkšanai (att. 44.C).

16.4 PĀRVALKS

Aizsargā mašīnu no putekliem, kamēr tā netiek izmantota (att. 44.D).

16.5 AIZMUGURĒJĀS IZMEŠANAS AIZSARGA KOMPLEKTS

Jāizmanto savākšanas maisu vietā, ja zāle nav novākta (att. 44.E) (tikai modeļos ar aizmugurējo savākšanu).

16.6 SNIEGA KĒDES 18"

Uzlabots aizmugures riteņu piestiprinājums sniega segumiem un Įauj izmantot sniega aizsargus (att. 44.F).

16.7 DUBLU/SNIEGA RITENI 18"

Uzlabo sniega un dublu vilces efektivitāti (att. 44.G).

16.8 PIEKABE

Instrumentu vai garu priekšmetu pārvadāšanai pieļaujamās slodzes robežās (att. 44.I).

16.9 IZKLIEDETAJS

Lai izplatītu sāli vai mēslojumu (att. 44.J).

16.10 LAPU UN ZĀLES SAVĀCĒJS

Lapu un zāles savākšanai uz apaugušām virsmām (att. 44.E).

16.11 SNIEGA TİRİTÄJS AR VÜRSTUVI

Sniega, kas uzkrājies sānos saplacināšanai un nonemšanai (att. 44.K).

ИНДЕКС
