NÁVOD K OBSLUZE Tornado 598e STIGA

UPOZORNĚNÍ: před použitím stroje si pozorně přečtěte tento návod k použití.

DA Havetraktor, batteridrevet BRUGSANVISNING

UPOZORNENIE: pred použitím stroja si pozorne prečítajte tento návod.

SL Traktorska kosilnica, napajanje z baterijo PRIROČNIK ZA UPÓRABO

POZOR: preden uporabite stroj, pazljivo preberite priročnik z navodili.

SR Traktorska kosačica (traktorčić), na bateriju PRIRUČNIK SA UPÚTSTVIMÁ

ČESKY - Překlad původního návodu k používání ...... CS

[2] Napájecí napětí MAX

[3] Napájecí napětí NOMINAL

[4] Maximální rychlost činnosti motoru

[5] Akumulátor

[5a] Lithium-iontový akumulátor (Li-Ion)

[8] Maximální výdrž nabití

[9] Výkon motoru pohonu

[10] Výkon motoru nožů

[11] Kmitočtové pásmo (kmitočtová pásma), v němž (v nichž) rádiové zařízení pracuje

[12] Maximální radiofrekvenční výkon vysílaný v kmitočtovém pásmu (v kmitočtových pásmech), v němž (v nichž) je rádiové zařízení provozováno

[13] Přední pneumatiky

[14] Zadní pneumatiky

[15] Tlak huštění předních pneumatik

[16] Tlak huštění zadních pneumatik

[17] Hmotnost (*)

[18] Minimální poloměr neposečené trávy

[19] Výška sekání

[20] Šířka sekání

[21] Rychlost postupu (indikativní) při postupu napřed

[22] Rychlost postupu (indikativní) při couvání

[23] Maximální povolené naklonění

[24] Rozměry

[25] Délka

[26] Délka s košem (Délka bez koše)

[27] Šířka

[28] Šířka vychylovače bočního výhozu (Šířka bez vychylovače bočního výhozu)

[29] Výška

[30] Kód sekacího zařízení

[31] Úroveň akustického tlaku

[32] Nepřesnost měření

[33] Úroveň naměřeného akustického výkonu

[34] Úroveň zaručeného akustického výkonu

[35] Úroveň vibrací na místě řidiče

[36] Úroveň vibraci na volantu

[44] Příslušenství na požádaní

[44.A1, 42.A2] Sada pro mulčování

[44.B] Nabíječka akumulátoru

[44.C] Sada tažného zařízení

[44.D] Krycí plachta

[44.E] Sada ochranného krytu zadního výhozu (jen pro modely řady MP)

[44.F] Sněhové řetězy

[44.G] Kola do bláta / sněhu

[44.H] Přívěs

[44.1] Posypávač

[44.J] Sběrač listí a trávy

[44.K] Sněhová radlice

[43] POMOCNÁ ZÁSUVKA PRO USB PŘÍSLUŠENSTVÍ

[43.A] Nabíjecí napětí a proud (výstup USB)

[43.B] Typ

[43.C] Název a adresa Výrobce

* Ohledně uvedeného údaje vycházejte z hodnoty uvedené na identifikačním štítku stroje.

[1] DA - TEKNISKE DATA

[9] Výkon trakčného motora

[10] Výkon motora nožov

[31] Úroveň akustického tlaku

[32] Nepresnost merania

[33] Úroveň nameraného akustického výkonu

[34] Úroveň zaručeného akustického výkonu

[35] Úroveň vibrácií na mieste vodiča

[36] Úroveň vibrácií na volante

[44.J] Zberač lístia a trávy

[44.K] Snehová radlica

[43] POMOCNÁ ZÁSUVKA PRE USB PRÍSLUŠENSTVO

[43.A] Nabíjacie napätie a prúd (výstup USB)

[43.B] Typ

[43.C] Názov a adresa Výrobcu

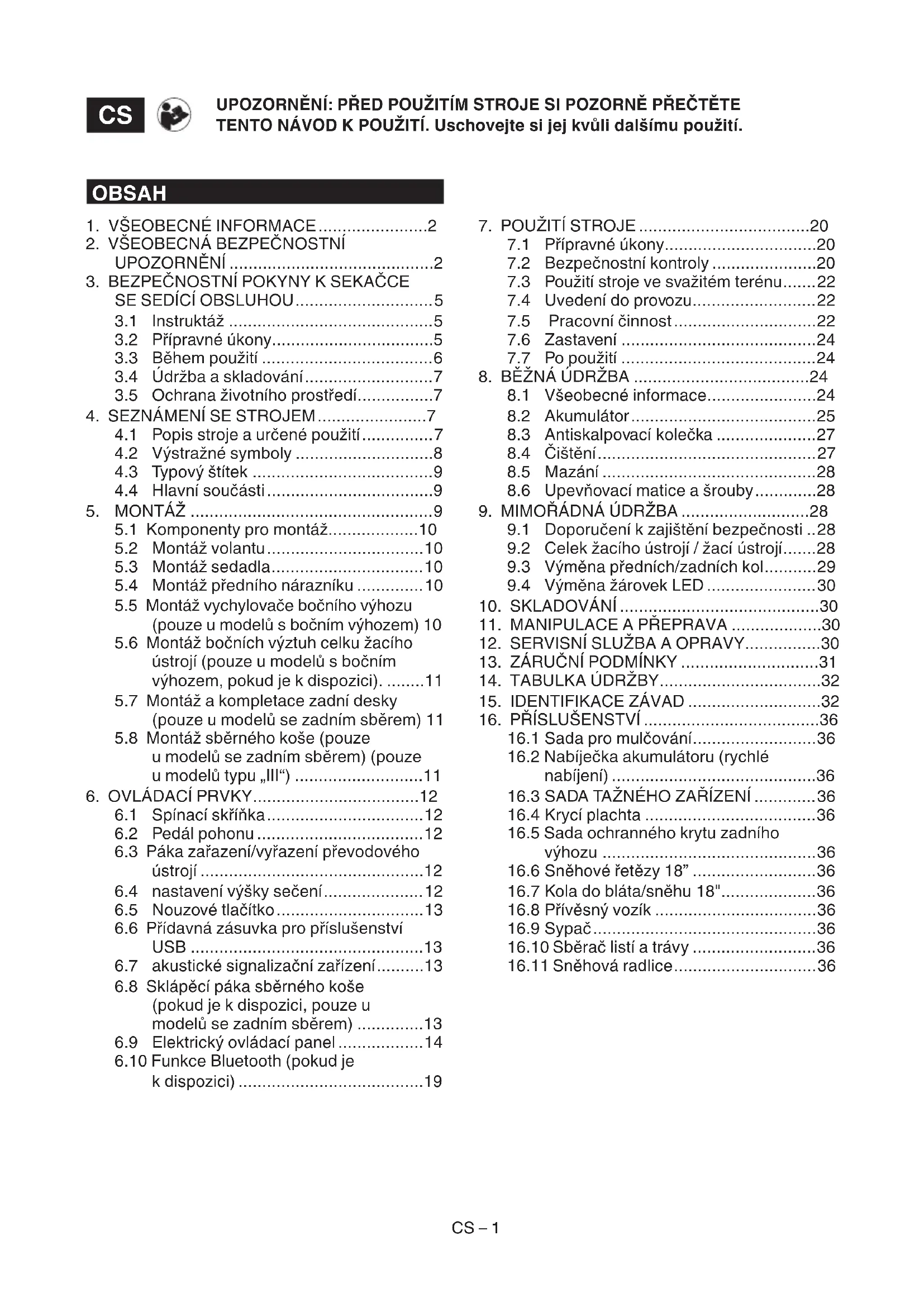

3.1 Instruktáž 5
3.2 Přípravné úkony....5
3.3 Během použití 6
3.4 Údržba a skladování....7
3.5 Ochrana životního prostředí......7

1. SEZNÁMENÍ SE STROJEM....7

4.1 Popis stroje a určené použití....7
4.2 Výstražné symboly .....8
4.3 Typový štítek .....9
4.4 Hlavní součásti....9

1. MONTÁŽ 9

5.1 Komponenty pro montáž....10
5.2 Montáž volantu....10
5.3 Montáž sedadla....10
5.4 Montáž predního nárazníku ..... 10
5.5 Montáž vychylovače bočního výhozu (pouze u modelů s bočním výhozem) 10
5.6 Montáž bočních výztuh celku žacího ústrojí (pouze u modelů s bočním výhozem, pokud je k dispozici). .....11
5.7 Montáž a kompletace zadní desky (pouze u modelů se zadním sběrem) 11
5.8 Montáž sběrného koše (pouze u modelů se zadním sběrem) (pouze u modelů typu „III“)....11

1. OVLÁDACÍ PRVKY....12

6.1 Spínací skříňka....12
6.2 Pedál pohonu 12
6.3 Páka zařazení/vyřazení převodového ústrojí 12
6.4 nastavení výšky sečení....12
6.5 Nouzové tlačítko....13
6.6 Přídavná zásuvka pro příslušenství USB 13
6.7 akustické signalizační zařízení......13
6.8 Sklápěcí páka sběrného koše (pokud je k dispozici, pouze u modelů se zadním sběrem) ......13
6.9 Elektrický ovládací panel .....14
6.10 Funkce Bluetooth (pokud je k dispozici)....19

7.1 Přípravné úkony....20
7.2 Bezpečnostní kontroly .....20
7.3 Použití stroje ve svažitém terénu.....22
7.4 Uvedení do provozu....22
7.5 Pracovní činnost....22
7.6 Zastavení 24
7.7 Po použití 24

1. BĚŽNÁ ÚDRŽBA .....24

8.1 Všeobecné informace....24
8.2 Akumulátor....25
8.3 Antiskalpovací kolečka 27
8.4 Čištění......27
8.5 Mazání 28
8.6 Upevňovací matice a šrouby....28

1. MIMOŘÁDNÁ ÚDRŽBA .....28

9.1 Doporučení k zajištění bezpečnosti ..28
9.2 Celek žacího ústrojí / žací ústrojí.....28
9.3 Výměna předních/zadních kol......29
9.4 Výměna žárovek LED 30

1. SKLADOVÁNÍ 30

2. MANIPULACE A PŘEPRAVA .....30

3. SERVISNÍ SLUŽBA A OPRAVY....30
4. ZÁRUČNÍ PODMÍNKY 31
5. TABULKA ÚDRŽBY....32
6. IDENTIFIKACE ZÁVAD 32
7. PŘÍSLUŠENSTVÍ ......36

16.1 Sada pro mulčování....36
16.2 Nabíječka akumulátoru (rychlé nabíjení) 36
16.3 SADA TAŽNÉHO ZAŘÍZENÍ .....36
16.4 Krycí plachta 36
16.5 Sada ochranného krytu zadního výhozu 36
16.6 Sněhové řetězy 18"....36
16.7 Kola do bláta/sněhu 18"......36
16.8 Přívěsný vozík ......36
16.9 Sypač....36
16.10 Sběrač listí a trávy ......36
16.11 Sněhová radlice....36

1. VŠEOBECNÉ INFORMACE

1.1 JAK ČÍST NÁVOD

V textu návodu se nacházejí některé odstavce, které mají zvláštní význam vzhledem k bezpečnosti nebo funkčnosti; stupeň důležitosti je označen symboly, jejichž význam je následující:

NEBEZPEČÍ

Nedodržení varování vede k bezprostřední rizikové situaci, která, pokud se jí nevyhnete, způsobí okamžitou smrt nebo vážné nebo trvalé poškození.

VAROVÁNÍ

Nedodržení varování vede k potenciální rizikové situaci, která, pokud se jí nevyhnete, může způsobit smrt nebo vážné poškození zdraví.

UPOZORNĚNÍ

Nedodržení varování vede k potenciální rizikové situaci, která, pokud se jí nevyhnete, může způsobit menší poškození stroje.

OZNÁMENÍ

Poskytuje poučení, které se týká chování nezbytného pro řešení praktik, které nesouvisejí s fyzickým zraněním.

BEZPEČNOSTNÍ POKYNY

Poskytují pokyny, které odkazují na konkrétní postupy, které je třeba dodržovat v případě situací, které ohrožují lidské zdraví nebo bezpečnost strojů.

POZNÁMKA

Poskytuje dodatečné informace k pokynům z předchozích bezpečnostních zpráv.

Zvýrazněné odstavce s rámečkem tvořeným šedými tečkovanými čarami označují charakteristiky volitelného příslušenství, které není součástí všech modelů dokumentovaných v tomto návodu. Zkontrolujte, zda je konkrétní charakteristika součástí příslušného modelu.

Všechny výrazy „přední“, „zadní“, „pravý“ a „levý“ se vztahují k pozici operátora.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v tomto návodu jsou očíslovány 1, 2, 3 apod.

Součásti uvedené na obrázcích jsou označeny písmeny A, B, C atd.

Odkaz na součást C na obrázku 2 je uveden formou nápisu: „Viz obr. 2.C“ nebo jednoduše „(obr. 2.C)“.

Uvedené obrázky jsou pouze orientační. Skutečné díly se mohou lišit od zobrazených.

1.2.2 Názvy

Návod je rozdělen do kapitol a odstavců. Název odstavce „2.1 Instruktáž“ je pod názvem „2. Bezpečnostní pokyny“. Odkazy na názvy a odstavce jsou uvedeny prostřednictvím zkratky kap. nebo odst. a příslušného čísla. Příklad: „kap. 2“ nebo „odst. 2.1“.

2. VŠEOBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

2.1 VŠEOBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

VAROVÁNÍ

Přečtěte si všechna bezpečnostní upozornění i pokyny, prohlédněte si všechny obrázky a seznamte se specifikacemi, které jsou se zařízením dodávány. Nedodržení pokynů uvedených níže může mít za následek zásah elektrickým proudem, požár a/nebo vážná poškození zdraví.

Uchovejte všechna upozornění a pokyny pro budoucí použití.

Pojem „elektrické nářadí“ uvedený v části výstražných upozornění se vztahuje k vašemu zařízení s napájením z elektrické sítě (pomocí kabelu) nebo z akumulátoru (bez kabelu).

1) Bezpečnost pracovního prostoru

a) Pracovní prostor udržujte čistý a dobře osvětlený. V neuspořádaných nebo špatně osvětlených prostorách dochází snadno k nehodám.
b) Elektrické nářadí nepoužívejte ve výbušných prostředích, například tam, kde se vyskytují hořlavé

kapaliny, plyny nebo prach. Elektrické nářadí způsobuje vznik jisker, které mohou zapálit prach nebo výpary.

c) Při používání elektrického nářadí se držte v bezpečné vzdálenosti od dětí a dalších osob. Rozptylování může způsobit ztrátu kontroly.

2) Elektrická bezpečnost

a) Zástrčka kabelu nabíječky akumulátorů musí být kompatibilní s elektrickou zásuvkou. Zástrčku nikdy neupravujte. Na kabel nabíječky akumulátorů, opatřený uzemněním, nepoužívejte adaptéry. Neupravené zástrčky, vhodné do příslušné zásuvky, snižují riziko zásahu elektrickým proudem.

b) Zástrčka elektrického nástroje musí být kompatibilní s elektrickou zásuvkou. Zástrčku nikdy neupravujte. Nepoužívejte adaptéry u elektrického nářadí, které je opatřeno uzemněním. Neupravené zástrčky, vhodné do příslušné zásuvky, snižují riziko zásahu elektrickým proudem.

c) Zabraňte styku těla s ukostřenými nebo uzemněnými povrchy, jako jsou trubky, radiátory, sporáky, chladničky. Riziko zásahu elektrickým proudem se zvyšuje v případě ukostření nebo uzemnění těla.

d) Elektrické nářadí nevystavujte dešti nebo vlhkému prostředí. Voda, která pronikne do elektrického nářadí, zvyšuje riziko zásahu elektrickým proudem.

e) Pro vyažení zástrčky nikdy netahejte za kabel nabíječky akumulátorů. Kabel nabíječky akumulátorů chraňte před teplem, olejem, ředidly, řeznými předměty, ostrými hranami nebo pohybujícími se částmi. Poškozený nebo zachycený kabel zvyšuje riziko zásahu elektrickým proudem.

f) Nepoužívejte kabel nevhodným způsobem. Nepoužívejte kabel k prénášení stroje, netahejte za něj, a to ani pri odpojování ze zásuvky. Chraňte kabel pred teplem, olejem, ostrými hranami nebo pohyblivými částmi. Poškozený nebo zachycený kabel zvyšuje riziko zásahu elektrickým proudem.

g) Při používání elektrického nářadí venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.

h) Pokud se nelze vyhnout použití elektrického nářadí ve vlhkém prostředí, použijte zásuvku chráněnou proudovým chráničem (RCD – Residual Current Device). Použití RCD snižuje riziko úrazu elektrickým proudem.

i) Nabíječku připojujte pouze do zásuvek se síťovým napětím a frekvencí, které odpovídají údajům na štítku.

NEBEZPEČÍ

Vlhkost a elektrina nejsou kompatibilní:

• Manipulace a připojení elektrických kabelů musí být provedeny za sucha.
• Nikdy nedávejte do kontaktu elektrickou zásuvku nebo kabel s vlhkou zónou (kaluž nebo vlhký terén).
• V případě potřeby použijte prodlužovací kabely s integrovanými vodotěsnými a homologovanými zásuvkami, jež jsou běžně v prodeji.
• Elektrická zásuvka určená k dobíjení, připojená k elektrické síti objektu, musí být provedena kvalifikovaným elektrikářem a náležitě chráněna proudovým chráničem (RCD – Residual Current Device), jehož vypínací proud odpovídá platným normám.
• Nesprávné připojení může způsobit zkraty, vážná zranění, včetně smrti.

- Aby nedošlo k přerušení dodávky elektrického proudu během dobíjení:

• Zkontrolujte, zda je celkový proud elektrického systému odpovídající.
• Připojte stroj k zásuvce dostatečné proudové hodnoty.
• Nepoužívejte současně jiné elektrické přístroje s vysokou spotřebou.

3) Osobní bezpečnost

a) Bud'te obezřetní, věnujte pozornost tomu, co děláte, a při práci s elektrickým nářadím používejte zdravý rozum. Elektrické nářadí nepoužívejte, pokud jste unavení nebo pod vlivem omamných látek, alkoholu či léků. Okamžik nepozornosti během používání elektrického nářadí může mít za následek vážná poškození zdraví.

b) Používejte osobní ochranné prostředky. Vždy používejte ochranné brýle. Používání osobních ochranných prostředků, jako jsou respirátory proti prachu, bezpečnostní protiskluzová obuv, ochranné přilby nebo chrániče sluchu, snižuje riziko zranění osob.

c) Vyvarujte se náhodnému zapnutí. Před zapojením, uchopením nebo prénášením elektrického nářadí se ujistěte, že je vypínač v poloze „OFF“. Přenášení elektrického nářadí s prstem na spínači nebo jeho zapojení s vypínačem v poloze „ON“ usnadňuje nehody.

d) Před zapnutím elektrického nářadí odstraňte všechny klíče nebo seřizovací nástroje. Klíč či nástroje, dostanou-li se do kontaktu s rotující částí zařízení, mohou přivodit zranění osob.

e) Neopírejte se. Vždy udržujte odpovídající oporu a rovnováhu. Máte tak lepší kontrolu nad elektrickým nářadím v nečekaných situacích.

f) Vhodně se oblékejte. Nenoste volný oděv či šperky. Dbejte na to, aby se vaše vlasy a oděvy nedostaly do blízkosti pohybujících se částí. Volné oděvy, šperky či dlouhé vlasy se mohou zachytit v pohybujících se částech.

g) Pokud jsou k dispozici zařízení, která mají být připojena pro účely odsávání a sbírání prachu, ujistěte se, že jsou náležitě připojena a správně používána. Používání těchto zařízení může snížit rizika spojená s působením prachu.

h) Nedopustte, abyste podlehli pocitu, že už se pri používání zařízení cítíte jistí, a ignorovali pak bezpečnostní zásady pro používání elektrického nářadí. Nedbalost může způsobit vážná zranění ve zlomku sekundy.

4) Použití a ochrana elektrického nářadí

a) Elektrické nářadí nepřetěžujte. Používejte elektrické nářadí, které je vhodné k typu prováděné pracovní činnosti. Pomocí vhodného elektrického nářadí provedete práci kvalitněji a bezpečněji při rychlosti, na kterou bylo navrženo.

b) Nepoužívejte elektrické nářadí, pokud je není možné spustit nebo zastavit pomocí vypínače. Elektrické nářadí, které nelze uvést do chodu pomocí spínače, může být nebezpečné a vyžaduje opravu.

c) Nepoužívejte stroj v případě, že jej spínačem s klíčem nelze správně spustit nebo vypnout. Stroj, který nelze spustit spínačem s klíčem, je nebezpečný a musí být opraven v servisním středisku.

d) Vyjměte klíč ze zapalování před jakýmkoli seřizováním, výměnou příslušenství nebo před uložením

elektrického nářadí. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.

e) Elektrické nářadí, které se nepoužívá, ukládejte mimo dosah dětí a nedovolte, aby jej použily osoby, které nejsou obeznámeny jak se samotným nářadím, tak s těmito pokyny. Elektrické nářadí se stává nebezpečným v rukou uživatelů, kteří nejsou k jeho používání náležitě zaučení.

f) Dbejte na údržbu elektrického nářadí a příslušenství. Kontrolujte, zda jsou pohyblivé části vzájemně srovnané, zda je jejich pohyb volný, zda díly nejsou poškozené a zda nenastal jakýkoli jiný stav, jenž by mohl mít vliv na chod elektrického nářadí. V případě poškození elektrického nářadí je třeba jej před použitím opravit. Mnoho nehod je způsobeno nedostatečnou údržbou zařízení.

g) Žací prvky udržujte ostré a čisté. Náležitě udržované řezací prvky, s ostrými řeznými hranami, mají menší tendenci uvíznout a lze je snadněji kontrolovat.

h) Elektrické nářadí a odpovídající příslušenství používejte v souladu s přiloženými pokyny a s ohledem na pracovní podmínky a typ prováděné práce. Použití elektrického nářadí k provádění jiných než stanovených úkonů může vést k nebezpečným situacím.

i) Rukojeti a všechny uchopovací plochy udržujte suché, čisté a beze stop oleje a tuku. Jsou-li rukojeti a uchopovací plochy kluzké, není možné nářadím bezpečně pohybovat a ovládat ho v nečekaných situacích.

5) Použití a uživatelská opatření pro používání akumulátorových nářadí

a) Pro nabití akumulátoru používejte výhradně nabíječky akumulátorů doporučené výrobcem. Nabíječka, která je vhodná pro jeden typ akumulátorového packu, může při použití s jiným packem představovat riziko požáru, úrazu elektrickým proudem, přehřátí nebo úniku korozivní kapaliny z akumulátoru.

b) Používejte pouze specifické akumulátory určené pro vaše nářadí. Použití jakékoli jiné sestavy akumulátorů může způsobit riziko zranění a požáru.

c) Pokud se sestava akumulátorů nepoužívá, musí být umístěna dál od jiných kovových předmětů, jako jsou svorky, mince, klíče, hřebíky, šrouby nebo jiné malé kovové předměty, které by mohly způsobit zkrat kontaktů. Zkrat mezi kontakty akumulátoru může způsobit hoření nebo požár.

d) Z akumulátoru ve špatném stavu může vytékat kapalina. Vyhněte se kontaktu s touto kapalinou. V případě, že dojde k náhodnému kontaktu, opláchněte postižené místo vodou. V případě, že dojde k zasažení očí touto kapalinou, porad'te se s lékařem. Kapalina uniklá z akumulátoru může vyvolat podráždění nebo poleptání pokožky.

e) Nepoužívejte akumulátor nebo nářadí, které vykazuje známky poškození nebo provádění úprav. Poškozené nebo upravené akumulátory mohou zareagovat nečekaně, čímž představují riziko požáru, výbuchu či zranění.

f) Akumulátorový pack nebo nářadí nevystavujte ohni nebo vysokým teplotám. Vystavení ohní či teplotě přesahující 70 °C může vést k explozi.

g) Dodržujte všechny pokyny pro dobíjení a nedobíjejte sestavu akumulátorů nebo stroj mimo rozmezí teplot stanovené v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo specifikovaný rozsah může akumulátor poškodit a zvýšit riziko požáru.

h) Nedobíjejte sestavu akumulátorů v místech s výskytem výparů, hořlavých látek nebo v nadměrně vlhkých prostorách. Pokud se nelze vyhnout vlhkému prostředí, použijte elektrickou zásuvku chráněnou proudovým chráničem (RCD – Residual Current Device) ke snížení rizika zásahu elektrickým proudem.

i) Neuchovávejte kabel nabíječky akumulátorů v dosahu dětí.

6) Servis

a) Opravy elektrického nářadí svěřte kvalifikovanému personálu a používejte pouze originální náhradní díly. Tak bude zachována bezpečnost elektrického nářadí.

b) Akumulátor neopravujte. Opravy musí provádět výrobce nebo specializovaný servis.

3. BEZPEČNOSTNÍ POKYNY K SEKAČCE SE SEDÍCÍ OBSLUHOU

3.1 INSTRUKTÁŽ

• Seznamte se s ovládacími prvky stroje a s jeho vhodným použitím. Naučte se rychle zastavit stroj.
• Nikdy nepřipustte, aby stroj používaly děti nebo osoby, které nejsou dokonale seznámeny s pokyny. Zákony v jednotlivých zemích upřesňují minimální předepsaný věk pro uživatele.
• Nepřevážejte děti ani jiné spolujezdce.
• Pamatujte, že uživatel nese odpovědnost za nehody a nepředvídané události způsobené jiným osobám nebo na jejich majetku. Uživatel je povinen posoudit možná rizika terénu, na kterém pracuje, a přijmout veškerá nezbytná opatření k zajištění své bezpečnosti a bezpečnosti ostatních, zejména na svazích, nerovném, kluzkém nebo nestabilním terénu.
• Tento návod k obsluze je nedílnou součástí stroje, proto je nutné se jím vždy řídit v případě dočasného nebo trvalého přenesení stroje.

3.2 PŘÍPRAVNÉ ÚKONY

Osobní ochranné prostředky (OOP)

• Používejte vhodný oděv, odolnou pracovní protiskluzovou obuv a dlouhé kalhoty. Nepracujte bosí nebo v otevřených sandálech. Používejte chrániče sluchu.
• Použití chráničů sluchu může snížit schopnost zaslechnout případná varování (křík nebo alarm). Věnujte maximální pozornost dění v pracovním prostoru.
• Nemějte na sobě šály, pláště, náhrdelníky, náramky, oděv s volnými částmi nebo oděv se šňůrkami nebo kravatou i jakékoliv visící nebo volné doplňky všeobecně, protože by se mohly zachytit do stroje nebo do předmětů a materiálů, které se nacházejí na pracovišti.
• Svažte si dlouhé vlasy.

Pracovní prostor / stroj

Důkladně prohlédněte celý pracovní prostor a odstraňte z něj vše, co by mohlo být vymrštěno strojem nebo co by mohlo poškodit žací ústrojí / otáčející se součásti (kameny, větve, železné dráty, kosti atd.).

3.3 BĚHEM POUŽITÍ

Pracovní prostor

• Nepoužívejte stroj v prostředí s rizikem výbuchu, za přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické kontakty nebo mechanické tření mohou vytvářet jiskry, které mohou zapálit prach nebo výpary.
• Pracujte pouze pri denním světle nebo pri dobrém umělém osvětlení.
• Vzdalte osoby, děti a zvířata z pracovního prostoru. Je potřeba, aby byly děti pod dohledem dospělé osoby.
• Nepracujte, když je tráva mokrá, za deště a při riziku bouřek, zejména když je pravděpodobný výskyt blesků.
• Věnujte mimořádnou pozornost nepravidelnostem terénu (hrboly, příkopy), svahům, skrytým nebezpečím a přítomnosti případných překážek, které by mohly omezovat viditelnost.
• Věnujte velkou pozornost blízkosti srázů, příkopů nebo mezí. Pokud jedno z kol zajede za okraj, nebo když dojde k poklesnutí okraje, stroj se může převrátit.
• Věnujte pozornost svažitému terénu, který vyžaduje mimořádnou pozornost, aby se zabránilo převrácení nebo ztrátě kontroly nad strojem. Hlavní důvody ztráty kontroly nad strojem jsou:
• Nedostatečná přilnavost kol.
• Nadměrná rychlost.
• Prudké změny směru.
• Nevhodný způsob brzdění.
• Použití stroje pro nevhodný účel.
• Nedostatek znalostí o důsledcích, které mohou být způsobeny terénními podmínkami.
• Použití stroje jako tažného vozidla.
• Při použití stroje blízko silnice dávejte pozor na provoz.

OZNÁMENÍ

Stroje, na které se vztahuje tento návod k obsluze, nejsou určeny k použití jako tažná vozidla.

Chování

• Během jízdy a během pracovní činnosti se nerozptylujte a zůstaňte náležitě soustředění.
• Věnujte pozornost použití zpětného chodu nebo pohybu dozadu. Před zpětným chodem i během něj se ohlédněte za sebe, abyste se ujistili, že se tam nenacházejí překážky.

• Věnujte pozornost použití příslušenství, které by mohlo narušit stabilitu stroje, zejména na svazích.

• Pokaždé udržujte ruce a nohy v bezpečné vzdálenosti od řezacího zařízení a při uvádění stroje do činnosti i během jeho použití.

• Udržujte ruce a nohy v bezpečné vzdálenosti od nosiče sedadla. Hrozí riziko zranění sevřením.

VAROVÁNÍ

Žací ústrojí se nadále otáčí po dobu několika sekund i po jeho vyřazení z provozu nebo po vypnutí motoru.

VAROVÁNÍ

Věnujte pozornost celku žacího ústrojí s více než jedním žacím prvkem, protože jedno otáčející se žací ústrojí může způsobit otáčení ostatních.

BEZPEČNOSTNÍ POKYNY

V případě poruchy nebo nehody během pracovní činnosti okamžitě zastavte motor a přesuňte stroj, aby nedošlo k dalším škodám; v případě nehod s ublížením na zdraví třetím osobám okamžitě uveďte do praxe postupy první pomoci nejvhodnější pro danou situaci a obraťte se na zdravotní středisko ohledně potřebného ošetření.

Odstraňte jakoukoli případnou suť, která by mohla způsobit škody a ublížení na zdraví osob nebo zvířat ponechaných bez dozoru.

Omezení použití

• Stroj nikdy nepoužívejte, pokud jsou ochranné kryty poškozené, chybí nebo nejsou správně nasazené (sběrný koš, ochranný kryt bočního výhozu nebo ochranný kryt zadního výhozu).
• Nepoužívejte stroj, když příslušenství/nástroje není/nejsou nainstalováno/nainstalovány v určených místech.
• Nevypínejte, nevyřazujte a nedemontujte přítomné bezpečnostní prvky/mikrospínače ani je nevyřazujte z činnosti.
• Nevystavujte stroj nadměrnému namáhání a nepoužívejte nevhodný stroj pro těžkou práci; použití vhodného stroje snižuje rizika a zlepšuje kvalitu práce.
• Tento stroj není homologován pro použití na veřejných komunikacích. K jeho použití může docházet (ve smyslu Dopravních předpisů) jenom na soukromých pozemcích, uzavřených pro veřejnou dopravu.

3.4 ÚDRŽBA A SKLADOVÁNÍ

Provádění pravidelné údržby a správného skladování zajišťuje zachování bezpečnosti stroje a úrovně jeho výkonnosti.

Údržba

• Nikdy nepoužívejte stroj, který má opotřebované nebo poškozené součásti. Vadné nebo opotřebované součásti musí být nahrazeny a nikdy nesmí být opravovány.
• Během úkonů seřizování stroje věnujte pozornost tomu, abyste zabránili uvíznutí prstů mezi pohybujícím se žacím ústrojím a pevnými součástmi stroje.
• Opravy stroje svěřte kvalifikovanému personálu a používejte pouze originální náhradní díly. Tak bude zachována bezpečnost stroje.
• Akumulátor neopravujte. Opravy musí provádět výrobce nebo specializovaný servis.

BEZPEČNOSTNÍ POKYNY

Úrovně hluku a vibrací, uvedené v tomto návodu, představují maximální hodnoty použití stroje. Použití nevyváženého sekacího prvku, příliš vysoká rychlost pohybu a chybějící údržba výrazně ovlivňují akustické emise a vibrate. Proto je třeba přijmout preventivní opatření pro odstranění možných škod způsobených vysokým hlukem a namáháním v důsledku vibrací; zajistěte údržbu stroje, používejte chrániče sluchu a během pracovní činnosti dělejte přestávky.

Skladování

Za účelem omezení rizika požáru nenechávejte nádoby s odpadovými materiály uvnitř místnosti.

3.5 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme.

• Pečlivě dodržujte místní předpisy pro likvidaci obalových materiálů, poškozených dílů nebo jakýchkoli předmětů s výrazným dopadem na životní prostředí; Tento odpad by neměl být vhazován do koše, ale je nutné jej oddělit a odevzdat do příslušných sběrných středisek, která zajistí recyklaci materiálů.
• Důsledně dodržujte místní předpisy týkající se likvidace zbytkového materiálu.

- Při vyřazení stroje z provozu jej nenechávejte volně v přírodě, ale obraťte se na sběrné středisko v souladu s platnými místními předpisy.

Neodhazujte elektrická zařízení do domovního odpadu. Podle evropské směrnice 2012/19/EU o odpadu tvořeném elektrickými a elektronickými zařízeními a její aplikace v podobě národních norem musí být elektrická zařízení po skončení své životnosti odevzdána do sběru odděleně za účelem jejich ekokompatibilní recyklace. Když se elektrická zařízení likvidují na smetišti nebo volně v přírodě, škodlivé látky mohou proniknout do podzemních vod a dostat se do potravinového řetězce, čímž mohou poškodit vaše zdraví a narušit životní pohodu. Pro získání podrobnějších informací o likvidaci tohoto výrobku se obraťte na kompetentní organizaci, zabývající se ekologickou likvidací domovního odpadu, nebo na vašeho Prodejce.

Po skončení životnosti akumulátorů proved'te jejich likvidaci s náležitou péčí a v souladu s místními předpisy. Akumulátor obsahuje materiál, který je nebezpečný pro vás i pro životní prostředí. Je třeba jej demontovat a zlikvidovat samostatně ve sběrném středisku, které likviduje také lithium-iontové akumulátory.

Separovaný sběr použitých výrobků a obalů umožňuje recyklaci materiálů a jejich opětovné použití. Opětovné použití recyklovaných materiálů pomáhá předcházet znečištění životního prostředí e poptávku po prvotních surovinách.

4. SEZNÁMENÍ SE STROJEM

4.1 POPIS STROJE A URČENÉ POUŽITÍ

Jedná se o sekačku se sedící obsluhou.

Stroj je vybaven elektromotorem, který aktivuje žací ústrojí, a elektromotorem, který ovládá pohon.

Stroj je vybaven pohonem zadních kol.

Obsluha může řídit stroj a používat hlavní ovládací prvky za podmínky, že sedí na místě řidiče.

Bezpečnostní prvky namontované na stroji zajišťují zastavení motoru a žacího ústrojí v průběhu několika sekund (odst. 7.2.2).

4.1.1 Určené použití

Tento stroj byl navržen a vyroben pro sekání trávy.

Zejména modely:

• MP 84 Li 48 Series V1/V2 a MP 98 Li 48 Series V3 mohou vykonávat:
1. sečení trávy a její sběr do sběrného koše;
2. sečení trávy a její výhoz dozadu (umožňuje-li to výbava);
3. sečení trávy, její rozsekání nadrobno a ponechání na terénu (efekt mulčování – umožňuje-li to výbava). Modely:

• SD 98 Li 48 Series V1/V2 a SD 108 Li 48 Series V3 mohou vykonávat:

1. sečení trávy a její výhoz do boku;
2. sečení trávy, její rozsekání nadrobno a ponechání na terénu (efekt mulčování – umožňuje-li to výbava).

Použití speciálního příslušenství, které je určeno výrobcem jako originální výbava, nebo příslušenství, které lze zakoupit samostatně, umožňuje provést tuto pracovní činnost v různých provozních režimech, které jsou ilustrovány v tomto návodu, nebo v pokynech, které jsou dodávány spolu s konkrétním příslušenstvím. Rovněž možnost aplikace přídavného příslušenství (je-li určeno výrobcem) může rozšířit použití na další funkce v rámci limitů a podmínek uvedených v pokynech, které jsou dodávány spolu s daným příslušenstvím.

Jakékoli jiné použití, které se liší od výše uvedených použití, může být nebezpečné a může způsobit ublížení na zdraví osob a/nebo vést ke škodám na majetku. Do nevhodného použití patří (například, ale nejen):

• přeprava dalších osob na stroji, dětí nebo zvířat, které by mohly spadnout a způsobit si tak vážná zranění nebo ohrozit bezpečnost jízdy;
• tlačení nákladu;
• používání stroje pro přejezd po nestabilních, kluzkých, zamrzlých, kamenitých nebo nerovných terénech, kalužích nebo bažinách, které neumožňují vyhodnocení konzistence terénu;
• aktivace žacího ústrojí na úsecích bez travního porostu;
• používání stroje pro sběr listí nebo nečistot.

OZNÁMENÍ

Nevhodné použití stroje bude mít za následek propadnutí záruky a odmítnutí jakékoli odpovědnosti ze strany výrobce, přičemž všechny náklady vyplývající ze škod nebo ublížení na zdraví samotného uživatele nebo třetích osob ponese uživatel.

4.1.3 Druhy uživatelů

Tento stroj je určen k použití ze strany spotřebitelů, tedy neprofesionální obsluhy. Je určen pro „hobby použití“ a musí být používán jednou osobou.

4.2 VÝSTRAŽNÉ SYMBOLY

Na stroji jsou uvedeny různé symboly (obr. 2). Jejich funkcí je připomenout obsluze chování, které je třeba dodržovat, aby jej používala s potřebnou pozorností a opatrností.

Význam jednotlivých symbolů:

UPOZORNĚNÍ

Před použitím stroje si pře- čtěte pokyny.

UPOZORNĚNÍ

Před provedením jakéhokoli úkonu údržby či opravy vyjměte klíč a přečtěte si pokyny.

NEBEZPEČÍ VYMRŠTĚNÍ PŘEDMĚTŮ

Nepracujte bez namontovaného ochranného krytu zadního výhozu nebo sběrného koše. (pouze u modelů se zadním sběrem)

NEBEZPEČÍ VYMRŠTĚNÍ PŘEDMĚTŮ

Nepracujte bez namontovaného vychylovače bočního výhozu. (pouze u modelů s bočním výhozem)

NEBEZPEČÍ VYMRŠTĚNÍ PŘEDMĚTŮ

Během používání nepovolte přístup osob do pracovního prostoru.

NEBEZPEČÍ PŘEVRÁCENÍ STROJE

Stroj nepoužívejte na svazích se sklonem větším než 10°.

NEBEZPEČÍ STLAČENÍ

Ujistěte se, že děti zůstávají v dostatečné vzdálenosti od stroje, když je v provozu.

NEBEZPEČÍ POŘEZÁNÍ

Žací ústrojí v pohybu. Nikdy nevkládejte ruce ani nohy do prostoru uložení žacího ústrojí.

BEZPEČNOSTNÍ POKYNY

Poškozené výstražné štítky nebo výstražné štítky, které již nejsou čitelné, je třeba vyměnit. Požádejte o nové štítky ve vašem autorizovaném servisním středisku.

4.3 TYPOVÝ ŠTÍTEK

Na identifikačním štítku jsou uvedeny následující údaje (obr. 1):

1. Hladina akustického výkonu.
2. Označení shody ES (CE).
3. Rok výroby.
4. Typ stroje.
5. Výrobní číslo.
6. Název a adresa výrobce.
7. Kód výrobku.
8. Maximální rychlost chodu motoru.
9. Hmotnost v kg.
10. Stupeň elektrické ochrany.
11. Jmenovité napětí.
12. Kapacita akumulátoru.

Identifikační údaje stroje přepište do příslušných polí na štítku uvedeném na zadní straně obalu.

BEZPEČNOSTNÍ POKYNY

Identifikační údaje uvedené na identifikačním štítku výrobku uvádějte pokaždé, když se obrátíte na autorizovanou dílnu.

POZNÁMKA

Příklad prohlášení o shodě se nachází na posledních stranách návodu.

4.4 HLAVNÍ SOUČÁSTI

Stroj se skládá z několika základních částí, které plní následující funkce (obr. 1):

A. Celek žacího ústrojí: celek tvořený ochranným krytem, pod kterým se nachází rotační žací ústrojí a žací prvky.
B. Žací ústrojí: prvky určené k sekání trávy; lopatky umístěné na jejich koncích

napomáhají k nasměrování posečené trávy směrem k vyhazovacímu kanálu.

C. Vychylovač bočního výhozu: jedná se o bezpečnostní ochranu zabraňující tomu, aby byly předměty, které byly případně nasbírány žacím ústrojím, vymrštěny ze stroje (pouze u modelů s bočním výhozem).

D. Vyhazovací kanál: spojovací prvek mezi celkem žacího ústrojí a sběrným košem (pouze u modelů se zadním sběrem).

E. Sběrný koš: kromě funkce sběru posečené trávy plní i bezpečnostní funkci tím, že zabraňuje vymrštění předmětů, které byly případně nasbírány žacím ústrojím, daleko od stroje. (pouze u modelů se zadním sběrem).

F. Ochranný kryt zadního výhozu (k dispozici na prání): může být namontován na místo sběrného koše a zabraňuje vymrštění cizích předmětů, které byly zachyceny žacím ústrojím, daleko od stroje (pouze u modelů se zadním sběrem).

G. Sedadlo řidiče: pracovní místo obsluhy; je vybaveno senzorem detekujícím přítomnost obsluhy na sedadle pro účely aktivace bezpečnostních zařízení.

H. Motor nožů: uvádí do pohybu žací ústrojí.

I. Motor převodovky: zajišťuje pohyb kol.

J. Akumulátor: dodává energii motorům a všem elektrickým komponentám stroje.

K. Přední nárazníky: chrání přední části stroje.

L. Volant: slouží k ovládání natočení předních kol.

M. Elektrický ovládací panel: rozhraní, které sdružuje hlavní příkazy pro práci se strojem.

5. MONTÁŽ

VAROVÁNÍ

Bezpečnostní pokyny, které je třeba dodržet, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. Nepoužívejte stroj dříve, než provedete pokyny uvedené v kapitole „MONTÁŽ“.

Z důvodu skladování a přepravy nejsou některé součásti stroje smontovány přímo v továrně, ale musí být smontovány po vyjmutí z obalu.

Rozbalení a dokončení montáže musí být provedeno na rovné a pevné ploše s dostatečným prostorem pro manipulaci se strojem a s obaly a za použití vhodného nářadí.

5.1 KOMPONENTY PRO MONTÁŽ

V obalu se nacházejí také komponenty pro montáž, uvedené v následující tabulce:

	Popis
1 Volant
2 Kryt přístrojové deskya komponenty montáže volantu
3 Sedadlo řidiče
4 Nabíječka
5 Přední nárazníky
6 Antiskalpovací kolečka
7 Vak s příslušnými montážními šroubya odpovídajícím návodem (pouzeu modelů se zadním sběrem)
8 Spodní část zadní desky, držáky na vaka na související doplňkové a montážnípříslušenství (pouze u modelů se zadnímsběrem)
9 Vychylovač bočního výhozu (pouzeu modelů s bočním výhozem)
10 Boční výztuhy celku žacíhoústrojí (pouze u modelů s bočnímvýhozem, pokud je k dispozici).
11 Saček obsahující:– návod a dokumenty;– šrouby pro montáž sedadla;– výbavu pro montáž vychylovače boč-ního výhozu (pouze u modelů s bočnímvýhozem);– 2 klíče zapalování;
12 Sada držáků mobilního telefonu (je-lisoučástí)

5.1.1 Rozbalení

1. Opatrně otevřete obal a dávejte pozor, abyste nepoztráceli součásti.
2. Přečtěte si dokumentaci, která se nachází v krabici, včetně tohoto návodu.
3. Vyjměte z krabice všechny nenamontované součásti.
4. Sejměte obal stroje za dodržení níže uvedených opatření:
5. přestavte žací ústrojí do maximální výšky (odst. 6.4) tak, aby se zabránilo jeho poškození při sjezdu stroje z podkladní palety;
6. uved'te uvolňovací páku zadní převodovky do odemčené polohy (odst. 6.3);
7. sjed'te se strojem z podkladní palety.

5.2 MONTÁŽ VOLANTU

1. Umístěte stroj na vodorovnou plochu a srovnejte přední kola po směru jízdy.
2. Namontujte náboj (obr. 3.A) na hřídel (obr. 3.B), a ujistěte se, že trn (obr. 3.C) je správně zasunut do místa náboje.
3. Nasad'te kryt volantu (obr. 3.D) nacvaknutím úchytek do příslušných uložení.
4. Namontujte volant (obr. 3.E) na náboj (obr. 3.A) tak, aby paprsky směřovaly k sedadlu.
   5a. Pouze pro volant typu "I" - Vložte vymezovač (obr. 3.F) a upevněte volant pomocí dodaných šroubů (obr. 3.G) v uvedeném pořadí.
   5b. Pouze pro volant typu "II" - Upevněte volant pomocí dodaných šroubů (obr. 3.F, 3.G) v uvedeném pořadí.
   6a. Pouze pro volant typu "I" - Nasad'te kryt volantu (obr. 3.H) nacvaknutím úchytek do příslušných uložení.
   6b. Pouze pro volant typu "II" - Připevněte držák mobilního telefonu (obr. 3.H) nacvaknutím úchytek do příslušných uložení.

5.3 MONTÁŽ SEDADLA

Namontujte sedadlo (obr. 4.A) na desku (obr. 4.B) pomocí šroubů (obr. 4.C).

5.4 MONTÁŽ PŘEDNÍHO NÁRAZNÍKU

1a. Pouze pro nárazníky typu "I" - Namontujte přední nárazníky (obr. 5.A) na spodní stranu podvozku (obr. 5.B) pomocí čtyř šroubů (obr. 5.C).

1b. Pouze pro nárazníky typu "II"

1. Namontujte dva držáky (obr. 5.A) a (obr. 5.B) na spodní stranu podvozku (obr. 5.C) respektujte směr montáže vyznačený na obrázku: R = pravý; L = levý.
2. dotáhněte šrouby na doraz (obr. 5.D).
3. Připevněte přední nárazníky (obr. 5.E) na držáky (obr. 5.A) a (obr. 5.B) pomocí šroubů (obr. 5.F) a matic (obr. 5.G).

5.5 MONTÁŽ VYCHYLOVAČE BOČNÍHO VÝHOZU (POUZE U MODELŮ S BOČNÍM VÝHOZEM)

1. Zevnitř vychylovače bočního výhozu (obr. 6.A) namontujte pružinu (obr. 6.B) zasunutím koncové části (obr. 6.B.1) do otvoru a jejím otočením tak, aby pružina

(obr. 6.B.) i koncová část (obr. 6.B.2) byly řádně uloženy v příslušném uložení.

1. Umístěte vychylovač bočního výhozu (obr. 6.A) do místa držáků (obr. 6.C) celku žacího ústrojí a pomocí šroubováku otočte druhou koncovou část (obr. 6.B.2) pružiny (obr. 6.B) tak, aby se dostala na vnější stranu vychylovače bočního výhozu.
2. Zasuňte čep (obr. 6.D) do otvorů v držácích (obr. 6.C) a ve vychylovači bočního výhozu tak, aby procházel vnitřkem závitů pružiny (obr. 6.B), až do úplného vysunutí děrované koncové části s otvory z držáku, který se nachází nejvíce na vnitřní straně.
3. Zasuňte závlačku (obr. 6.E) do otvoru (obr. 6.D.1) čepu (obr. 6.D) a otočte čep natolik, aby bylo možné ohnout dvě koncové části (obr. 6.E.1) závlačky (pomocí kleští), aby se nemohly vyvléct a způsobit vysunutí čepu (obr. 6.D).

VAROVÁNÍ

Ujistěte se, že pružina pracuje správně a udržuje vychylovač bočního výhozu stabilně ve spodní poloze a že je čep správně zasunutý bez možnosti náhodného vysunutí. Ujistěte se, že je kryt bočního výhozu (obr. 7.A) se nachází ve spodní poloze a je zajištěn pojistnou pákou (obr. 7.B).

UPOZORNĚNÍ

Před prováděním demontáže či údržby vychylovače nezapomeňte zatlačit pojistnou páku (obr. 8.B) a vytáhnout ochranný prvek bočního výhozu nahoru (obr. 8A), aby bylo možné jej odmontovat.

POZNÁMKA

Při demontáži vychylovače provádějte kroky v obráceném pořadí než při montáži.

5.6 MONTÁŽ BOČNÍCH VÝZTUH CELKU ŽACÍHO ÚSTROJÍ (POUZE U MODELŮ S BOČNÍM VÝHOZEM, POKUD JE K DISPOZICI).

Dokončete montáž celku žacího ústrojí namontováním bočních výztuh na profil celku žacího ústrojí pomocí příslušných šroubů (obr. 9)

5.7 MONTÁŽ A KOMPLETACE ZADNÍ DESKY (POUZE U MODELŮ SE ZADNÍM SBĚREM)

1. Namontujte dva spodní držáky (obr. 10.A) a (obr. 10.B), dodržujte směr montáže uvedený na obrázku, upevněte je šrouby (obr. 10.C) a maticemi (obr. 10.D) a úplně je utáhněte.
2. Odstraňte dva šrouby (obr. 10.H), které budou použity později.
3. Namontujte spodní část (obr. 10.E) zadní desky a připevněte ji ke spodním držákům pomocí šroubů (obr. 10.F) a matic (obr. 10.G), aniž byste je úplně utáhli.
4. Dokončete upevnění spodní části (obr. 10.E) zadní desky úplným utažením dvou středových šroubů (obr. 10.H), které jste předtím odstranili, a čtyř horních šroubů (obr. 10.I)
5. Zcela utáhněte dvě spodní matice (obr. 10.G).
6. Zasuňte páku (obr. 10.J) indikátoru plného sběrného koše na její místo (obr. 10.K) a zatlačte ji dolů, dokud neuslyšíte cvaknutí.
7. Namontujte dva spodní držáky sběrného koše (obr. 10.L) a (obr. 10.M), dodržujte směr montáže uvedený na obrázku a upevněte je šrouby (obr. 10.N) a maticemi (obr. 10.O) a úplně je utáhněte.

5.8 MONTÁŽ ŠBĚRNÉHO KOŠE (POUZE U MODELŮ SE ZADNÍM ŠBĚREM) (POUZE U MODELŮ TYPU „III“)

1. Pomocí tlačítek pro otevření/zavření sběrného koše (obr. 13.U, V) vyrovnejte dvouvačkovou páku (obr. 11.A) s držáky (obr. 11.B) sběrače trávy.

POZNÁMKA

Chcete-li provést vyrovnání a poté ručně upravit polohu dvouvačkové páky (obr. 11.A), je nutné držet stisknuté tlačítko otevírání (obr. 13.U) nebo zavírání (obr. 13.V) sběrného koše.

1. Zahákněte sběrný koš (obr. 16.A) na držáky (obr. 16.B) a vycentrujte jej vzhledem k zadní desce. Centrování je zajištěno použitím pravého držáku jako boční podpěry.

2. Uzavřete sběrný koš (obr. 11.C) přidržením tlačítka uzavření sběrného koše (obr. 13.V).

POZNÁMKA

Chcete-li sběrný koš (obr. 11.C) vyjmout, zvedněte jej tak, aby byla zachována vzdálenost od desky asi 10–15 cm, jak je znázorněno na obr. 11.

6. OVLÁDACÍ PRVKY

6.1 SPÍNACÍ SKŘÍŇKA

Tento klíčový ovladač plní funkci hlavního vypínače tím, že aktivuje nebo deaktivuje zapalovací obvod stroje. Spínací skříňka (obr. 12.A) má 2 polohy:

1. Klíč odpojen. Napájecí obvod je deaktivován a stroj se vypne. Žádnou funkci nelze aktivovat.
2. Plně zasunutý klíč. Stroj je připraven ke spuštění.

6.2 PEDÁL POHONU

Pedál pohonu (obr. 12.F) aktivuje pohon kol a reguluje rychlost stroje jak při pojezdu vpřed, tak i vzad.

1. Pojezd vpřed: stiskem pedálu vpřed jede stroj dopředu. Zvýšení tlaku na pedál má za následek postupné zvýšení rychlosti stroje.
2. Pojezd vzad: stiskem pedálu vzad jede stroj dozadu. Snížení tlaku na pedál má za následek postupné snížení rychlosti stroje.
3. Zastavení: při puštění pedálu se automaticky zapne provozní brzda, jež stroj zpomalí a zastaví a zabrání jakémukoli jeho pohybu, dokud není znovu stisknut pedál pohonu.

POZNÁMKA

Pedál pohonu se deaktivuje v okamžiku, kdy obsluha opustí sedadlo.

6.3 PÁKA ZAŘAZENÍ/VYŘAZENÍ PŘEVODOVÉHO ÚSTROJÍ

Páka zařazení/vyřazení převodového ústrojí (obr. 12.H) umožňuje ruční přemístění stroje bez nutnosti jeho zapnutí. Toto ovládání páky má dvě polohy označené následujícími symboly:

1. Zapnutý převod: přesuňte páku (obr. 12.H) do vodorovné polohy (A). Strojem lze pohybovat normálně po spuštění.

1. Vyřazený převod: přesuňte páku (obr. 12.H) směrem dolů (B). Se strojem lze pohybovat ručně, bez nutnosti jeho spuštění.

VAROVÁNÍ

Se strojem pohybujte ručně pouze na rovném povrchu.

BEZPEČNOSTNÍ POKYNY

Páka zařazení/vyřazení se nikdy nesmí nacházet v mezilehlé poloze. Za takového stavu se přehřívá a poškozuje převodové ústrojí.

6.4 NASTAVENÍ VÝŠKY SEČENÍ

6.4.1 Nastavovací páka (jen pro modely typů „I“ a „II“)

Pomocí této páky (obr. 12.G) se provádí zdvihání a spouštění celku žacího ústrojí, které lze nastavit do 7 různých výšek sečení.

Sedm poloh, na příslušném štítku označených „1“ až „7“, odpovídá nastavení různých výšek sečení v rozmezí od 3 do 8 cm.

Chcete-li přejít z jedné polohy do druhé, musí být páka přesunuta do strany a přemístěna do jednoho ze zarážkových výřezů.

6.4.2 Nastavovací tlačítka (jen pro modely typu „III“)

Pomocí těchto tlačítek se provádí zdvihání (obr. 13.S) a spouštění (obr. 13.T) celku žacího ústrojí, které lze nastavit do 7 různých výšek sečení.

Sedm pozic je graficky označeno na displeji (obr. 13.W) a odpovídá stejnému počtu výšek sečení mezi 3 a 8 cm.

Chcete-li přejít z jedné polohy do druhé, stiskněte nastavovací tlačítka (obr. 13.S, obr. 13.T), dokud nedosáhnete požadované polohy. Alternativně lze přidržením jednoho ze dvou nastavovacích tlačítek plynule měnit výšku celku žací sestavy až do požadované polohy.

POZNÁMKA

Pokud je klíč zcela zasunutý (obr. 12.A), stisknutím tlačítka zpětného chodu (obr. 13.C) spolu s tlačítky zvedání (obr. 13.S) či spouštění (obr. 13.T) je možné zvednout nebo spustit celek žacího ústrojí, i když řidič nesedí ve stroji.

6.5 NOUZOVÉ TLAČÍTKO

Nouzové tlačítko(obr. 12.B) umožňuje stroj okamžitě zastavit v případě nouzového stavu. Tlačítko má dvě polohy:

1. Aktivované: stisknutím nouzového tlačítka se zastaví motory žacích ústrojí a pohonných zařízení.

1. Deaktivované: otáčením nouzového tlačítka ve směru hodinových ručiček jej deaktivujete a obnovíte všechny funkce . Stroj spustíte opakováním postupu spuštění pomocí klíče (odst. 7.4).

POZNÁMKA

Při aktivovaném nouzovém tlačítku není možné stroj spustit.

OZNÁMENÍ

Nouzové tlačítko by nikdy nemělo být používáno jako obvyklý způsob zastavení stroje.

6.6 PŘÍDAVNÁ ZÁSUVKA PRO PŘÍSLUŠENSTVÍ USB

Tato zásuvka (obr. 12.I) může nabíjet zařízení USB. Její funkcí je pouze dobíjení. Zásuvka nemá žádnou komunikační funkci s připojeným zařízením USB.

Zásuvka je pod napětím pouze v případě, že je klíč (obr. 12.A) zcela zasunutý.

Příslušenství připojené k zásuvce USB nenabíjejte za deště, vlhka nebo za vysokých teplot s přímým slunečním zářením. Používání za těchto podmínek ruší platnost záruky a zbavuje výrobce jakékoli odpovědnosti v případě problémů.

Neotevírejte krytku USB zástrčky v deštivých podmínkách nebo na prašných místech.

Výrobce odmítá veškerou odpovědnost v případě poškození příslušenství připojeného k zásuvce USB nebo ztráty dat během jeho používání.

6.7 AKUSTICKÉ SIGNALIZAČNÍ ZAŘÍZENÍ

• Vydávání dvojitého zvukového signálu signalizuje nepřítomnost sběrného koše. Zkontrolujte přitomnost nebo správnou montáž sběrného koše (pouze u modelů se zadním sběrem).
• Nepřetržitý zvukový signál signalizuje, že je sběrný koš plný. Vyprázdněte jej (viz odst. 7.5.4) (pouze u modelů se zadním sběrem).
• Vydávání jednoho akustického signálu signalizuje, že sekání ve zpětném směru není povoleno. Viz ikona obr. 13.C.
• Vydávání přerušovaného zvukového signálu znamená, že klíč je zasunutý, ale stroj nebyl spuštěn během několika minut po jeho vložení.

6.8 SKLÁPĚCÍ PÁKA SBĚRNÉHO KOŠE (POKUD JE K DISPOZICI, POUZE U MODELŮ SE ZADNÍM SBĚREM)

Tato páka, kterou lze vyjmout z jejího umístění, umožňuje převrácení sběrného koše za účelem vyprázdnění, čímž se snižuje námaha obsluhy (obr. 12.E).

6.9 ELEKTRICKÝ OVLÁDACÍ PANEL

V závislosti na modelu může být váš stroj vybaven jednou z variant ovládacího panelu (obr. 12.C, obr. 12.D a obr. 12.L) popsaných níže:

6.9.1 Elektrický ovládací panel (typ „I“) obr. 13

Tlačítko spuštění stroje

Když je klíč zcela zasunutý, toto tlačítko (obr. 13.A) zapíná stroj a uvádí do chodu všechny funkce.

POZNÁMKA

Pokud jsou splněny všechny bezpečnostní podmínky, rozsvítí se ikona „READY“ (obr. 13.K) a stroj je připraven k použití (viz odst. 7.4).

Tlačítko zařazení a vyřazení žacího ústrojí

Stisknutím tlačítka obr. 13.B bude žací ústrojí zařazeno/vyřazeno.

• Když jsou žací ústrojí zařazena, začnou pracovat po několika sekundách.
• Současně s vyřazením žacího ústrojí je aktivována brzda, jež během několika sekund zastaví jeho rotaci.

POZNÁMKA

Jestliže při zařazení žacího ústrojí nejsou dodrženy příslušné bezpečnostní podmínky, stroj se vypne nebo nemůže být nastartován (viz odst. 7.2.2).

Tlačítko povolení sekání při zpětném chodu

Podržením stisknutého tlačítka obr. 13.C je udělen souhlas k sekání při zpětném chodu. Chcete-li provést sekání při zpětném chodu, zapněte žací ústrojí a současně podržte stisknuté tlačítko.

POZNÁMKA

Nepovolení sekání při zpětném chodu je signalizováno jediným zvukovým signálem.

Tlačítko spínače světel

Stisknutím tlačítka obr. 13.D se zapínají/vypínají světla. Při zapnutém světle svítí ikona obr. 13.L.

Ikona Pozor

Ikona obr. 13.E, pokud svítí, signalizuje nedodržení bezpečnostních podmínek nebo možnou poruchu stroje (viz kapitolu 15).

Akumulátor LED

LED obr. 13.F běžně indikují úroveň nabití akumulátorů stroje, ale různé kombinace jejich rozsvícení poskytují informace o poruchách stroje (viz kapitolu 15).

Ikona „Ready“

Ikona obr. 13.K se rozsvítí, když je stroj zapnutý a je připraven k použití.

Ikona „Bluetooth“

Ikona obr. 13.M se rozsvítí, když stroj a zařízení pro výměnu dat jsou připojeny.

Ikona přehřátí řídicí jednotky a/nebo motoru

Ikona obr. 13.N signalizuje přehřátí elektrických součástí. Viz kap. 15.

Ikona páky zařazení/vyřazení převodového ústrojí

Ikona obr. 13.O se rozsvítí, pokud není zařazena převodovka (viz odst. 6.3 a kap. 15).

Ikona obr. 13.P se rozsvítí, když operátor není na sedadle (viz odstavec 7.2.2).

Ikona nouzového tlačítka

Ikona obr. 13.Q se rozsvítí, když je aktivováno nouzové tlačítko (viz odstavec 6.5).

6.9.2 Elektrický ovládací panel (typ „II“) obr. 13

Tlačítko spuštění stroje

Když je klíč zcela zasunutý, toto tlačítko (obr. 13.A) zapíná stroj a uvádí do chodu všechny funkce.

POZNÁMKA

Pokud jsou splněny všechny bezpečnostní podmínky, rozsvítí se ikona „READY“ (obr. 13.K) a stroj je připraven k použití (viz kap. 7.4).

Tlačítko zařazení a vyřazení žacího ústrojí

Stisknutím tlačítka obr. 13.B bude žací ústrojí zařazeno/vyřazeno.

• Když jsou žací ústrojí zařazena, začnou pracovat po několika sekundách.
• Současně s vyřazením žacího ústrojí je aktivována brzda, jež během několika sekund zastaví jeho rotaci.

POZNÁMKA

Jestliže při zařazení žacího ústrojí nejsou dodrženy příslušné bezpečnostní podmínky, stroj se vypne nebo nemůže být nastartován (viz odst. 7.2.2).

Tlačítko povolení sekání při zpětném chodu

Podržením stisknutého tlačítka obr. 13.C je udělen souhlas k sekání při zpětném chodu. Chcete-li provést sekání při zpětném chodu, zapněte žací ústrojí a současně podržte stisknuté tlačítko.

POZNÁMKA

Nepovolení sekání při zpětném chodu je signalizováno jediným zvukovým signálem.

Tlačítko spínače světel

Stisknutím tlačítka obr. 13.D se zapínají/vypínají světla. Při zapnutém světle svítí ikona obr. 13.L.

Tlačítko „CRUISE CONTROL“

Stisknutím tlačítka obr. 13.G se aktivuje/deaktivuje funkce „CRUISE CONTROL“. Cruise Control je příkaz, který vám umožňuje udržovat požadovanou rychlost při zařazeném rychlostním stupni, aniž byste museli držet sešlápnutý pedál pohonu.

- Stisknutím tlačítka „CRUISE CONTROL“ (obr. 13.G) při pohybu vpřed si stroj udrží dosaženou rychlost v daném okamžiku, aniž by bylo nutné aktivovat pedál pohonu (obr. 12.F). Je-li funkce aktivní, rozsvítí se na ovládacím panelu ikona obr. 13.I.

POZNÁMKA

Funkci „CRUISE CONTROL“ nelze aktivovat při zpětném chodu.

POZNÁMKA

Při jízdě do kopce nebo z kopce se může rychlost lišit od rychlosti nastavené na rovině.

Pro odpojení zařízení a obnovení řízení rychlosti pojezdu pomocí pedálu pohonu (obr. 12.F) stačí:

• stisknout tlačitko obr. 13.G, nebo
• stisknout pedál pohonu (obr. 12.F).

Tlačítko volby režimu žacího ústrojí

Pomocí tohoto tlačítka (obr. 13.H) Ize zvolit 3 různé rychlosti otáčení žacího ústrojí.

1. EKO: Rychlost otáčení žacího ústrojí je snížena, aby se prodloužila výdrž akumulátoru. Pokud je funkce aktivní, rozsvítí se ikona „list“ (obr. 13.J).

UPOZORNĚNÍ

Tuto funkci nedoporučujeme používat v náročných podmínkách pro sečení (sekání husté, vysoké, mokré trávy).

1. NORMÁLNÍ: standardní rychlost otáčení žacího ústrojí pro použití sekání trávy v běžných podmínkách.
2. BOOST: Rychlost otáčení žacího ústrojí se zvýší pro sekání trávy v těžkých podmínkách (hustá, vysoká, mokrá tráva). Pokud je funkce aktivní, rozsvítí se ikona „rotační nůž“ (obr. 13.R). Výdrž akumulátoru se zkracuje.

Ikona Pozor

Ikona obr. 13.E, pokud svítí, signalizuje nedodržení bezpečnostních podmínek nebo možnou poruchu stroje (viz kapitolu 15).

Akumulátor LED

LED obr. 13.F běžně indikují úroveň nabití akumulátorů stroje, ale různé kombinace jejich rozsvícení poskytují informace o poruchách stroje (viz kapitolu 15).

Ikona „Ready“

Ikona obr. 13.K se rozsvítí, když je stroj zapnutý a je připraven k použití.

Ikona „Bluetooth“

Ikona obr. 13.M se rozsvítí, když stroj a zařízení pro výměnu dat jsou připojeny.

Ikona přehřátí řídící jednotky a/nebo motoru

Ikona obr. 13.N signalizuje přehřátí elektrických součástí. Viz kap. 15.

Ikona páky zařazení/vyřazení převodového ústrojí

Ikona obr. 13.O se rozsvítí, pokud není zařazena převodovka (viz odst. 6.3 a kap. 15).

Ikona obr. 13.P se rozsvítí, když operátor není na sedadle (viz odstavec 7.2.2).

Ikona nouzového tlačítka

Ikona obr. 13.Q se rozsvítí, když je aktivováno nouzové tlačítko (viz odstavec 6.5).

Ikona ECO

Ikona obr. 13.J se rozsvítí, když je zvolen režim sekání ECO.

Ikona BOOST

Ikona obr. 13.R se rozsvítí, když je zvolen režim sekání BOOST.

6.9.3 Elektrický ovládací panel (typ „III“) obr. 13

Tlačítko spuštění stroje

Když je klíč zcela zasunutý, toto tlačitko (obr. 13.A) zapíná stroj a uvádí do chodu všechny funkce.

POZNÁMKA

Pokud jsou splněny všechny bezpečnostní podmínky, rozsvítí se bílá část kruhového prvku displeje (obr. 13III.F, 13III.Y, 13III.Z) a zobrazí se stav baterie (13.F a 13.Y), výška sečení (13.W) a aktivní funkce. Stroj je připraven k použití (viz kap. 7.4).

Tlačítko zařazení a vyřazení žacího ústrojí

Stisknutím tlačítka obr. 13.B bude žací ústrojí zařazeno/vyřazeno.

• Když jsou žací ústrojí zařazena, začnou pracovat po několika sekundách.
• Současně s vyřazením žacího ústrojí je aktivována brzda, jež během několika sekund zastaví jeho rotaci.

POZNÁMKA

Jestliže při zařazení žacího ústrojí nejsou dodrženy příslušné bezpečnostní podmínky, stroj se vypne nebo nemůže být nastartován (viz odst. 7.2.2).

Tlačítko povolení sekání při zpětném chodu

Podržením stisknutého tlačítka obr. 13.C je udělen souhlas k sekání při zpětném chodu. Chcete-li provést sekání při zpětném chodu, zapněte žací ústrojí a současně podržte stisknuté tlačítko.

POZNÁMKA

Nepovolení sekání při zpětném chodu je signalizováno jediným zvukovým signálem.

Tlačítko spínače světel

Stisknutím tlačítka obr. 13.D se zapínají/vypínají světla.

Při zapnutém světle svítí ikona obr. 13.L.

Tlačítko „CRUISE CONTROL“

Stisknutím tlačítka obr. 13.G se aktivuje/deaktivuje funkce „CRUISE CONTROL“. Cruise Control je příkaz, který vám umožňuje udržovat požadovanou rychlost při zařazeném rychlostním stupni, aniž byste museli držet sešlápnutý pedál pohonu.

- Stisknutím tlačítka „CRUISE CONTROL“ (obr. 13.G) při pohybu vpřed si stroj udrží dosaženou rychlost v daném okamžiku, aniž by bylo nutné aktivovat pedál pohonu (obr. 12.F). Je-li funkce aktivní, rozsvítí se na ovládacím panelu ikona obr. 13.I.

POZNÁMKA

Funkci „CRUISE CONTROL“ nelze aktivovat při zpětném chodu.

POZNÁMKA

Při jízdě do kopce nebo z kopce se může rychlost lišit od rychlosti nastavené na rovině.

Pro odpojení zařízení a obnovení řízení rychlosti pojezdu pomocí pedálu pohonu (obr. 12.F) stačí:

• stisknout tlačitko obr. 13.G, nebo
• stisknout pedál pohonu (obr. 12.F).

Tlačítko volby režimu žacího ústrojí

Pomocí tohoto tlačítka (obr. 13.H) Ize zvolit 3 různé rychlosti otáčení žacího ústrojí.

1. EKO: Rychlost otáčení žacího ústrojí je snížena, aby se prodloužila výdrž akumulátoru. Pokud je funkce aktivní, rozsvítí se ikona „list“ (obr. 13.J).

UPOZORNĚNÍ

Tuto funkci nedoporučujeme používat v náročných podmínkách pro sečení (sekání husté, vysoké, mokré trávy).

1. NORMÁLNÍ: standardní rychlost otáčení žacího ústrojí pro použití sekání trávy v běžných podmínkách.
2. BOOST: Rychlost otáčení žacího ústrojí se zvýší pro sekání trávy v těžkých podmínkách (hustá, vysoká, mokrá tráva). Pokud je funkce aktivní, rozsvítí se ikona „rotační nůž“ (obr. 13.R). Výdrž akumulátoru se zkracuje.

Tlačítka nastavení výšky sečení

Pomocí těchto tlačítek se provádí zdvihání (obr. 13.S) a spouštění (obr. 13.T) celku žacího ústrojí, které lze nastavit do 7 různých výšek sečení. Viz odst 6.4.2.

Tlačítka pro otevření/ zavření sběrného koše

Těmito tlačítky je možné otevřít (obr. 13.U) a zavřít (obr. 13.V) sběrný vak. Viz odst 7.5.4.

Ikona Pozor

Ikona obr. 13.E, pokud svítí, signalizuje nedodržení bezpečnostních podmínek nebo možnou poruchu stroje (viz kapitolu 15).

Akumulátor LED

LED obr. 13.F běžně indikují úroveň nabití akumulátorů stroje, ale různé kombinace jejich rozsvícení poskytují informace o poruchách stroje (viz kapitolu 15).

Ikona „Bluetooth“

Ikona obr. 13.M se rozsvítí, když stroj a zařízení pro výměnu dat jsou připojeny.

Ikona přehřátí řídicí jednotky a/nebo motoru

Ikona obr. 13.N signalizuje přehřátí elektrických součástí. Viz kap. 15.

Ikona páky zařazení/vyřazení převodového ústrojí

Ikona obr. 13.O se rozsvítí, pokud není zařazena převodovka (viz odst. 6.3 a kap. 15).

Ikona obr. 13.P se rozsvítí, když operátor není na sedadle (viz odstavec 7.2.2).

Ikona nouzového tlačítka

Ikona obr. 13.Q se rozsvítí, když je aktivováno nouzové tlačítko (viz odstavec 6.5).

Ikona ECO

Ikona obr. 13.J se rozsvítí, když je zvolen režim sekání ECO.

Ikona BOOST

Ikona obr. 13.R se rozsvítí, když je zvolen režim sekání BOOST.

Ikona sběrného koše

Ikona obr. 13.X značí, že je sběrný vak zvednutý a že je nutné jej před pokračováním v práci opět uzavřít.

Ikona výšky sečení

Ikona obr. 13.W je graficky rozdělena do sedmi sekcí, z nichž každá označuje jinou výšku sečení.

Číselné procento nabití akumulátoru

Číslice obr. 13.Y označují procento nabití akumulátoru.

POZNÁMKA

Pokud by stroj vykazoval anomálii, číslice poskytují číselný chybový kód identifikující anomálii.

UPOZORNĚNÍ

V případě potřeby poskytněte autorizovanému servisnímu středisku číselný kód chyby.

Indikátor absorpce elektrické energie

Indikátor obr. 13.Z. ukazuje úroveň absorpce elektrického proudu z akumulátoru strojem.

POZNÁMKA

Chcete-li prodloužit životnost akumulátoru, upravte výšku sečení a pojezdovou rychlost stroje tak, aby absorpce z akumulátoru byla udržována v zelené oblasti indikátoru.

6.10 FUNKCE BLUETOOTH (POKUD JE K DISPOZICI)

Funkce Bluetooth umožňuje přímé bezdrátové připojení na krátkou vzdálenost mezi strojem a zařízením. V zařízení musí být nainstalována příslušná aplikace pro výměnu dat:

1. Stáhněte si aplikaci pomocí QR kódu zobrazeného na obr. 43.

2. Postupujte podle pokynů.

Připojení Bluetooth se aktivuje automaticky při spuštění stroje a připojení k zařízení je potvrzeno ikonou na obr. 13.

Zkontrolujte, zda je připojení k zařízení/aplikaci aktivní.

7. POUŽITÍ STROJE

VAROVÁNÍ

Bezpečnostní pokyny, které je třeba dodržet, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím.

7.1 PŘÍPRAVNÉ ÚKONY

Před zahájením pracovní činnosti je nezbytné provést některé kontrolní a jiné úkony pro zajištění maximální účinnosti a bezpečnosti práce.

7.1.1 Kontrola akumulátoru

Před prvním použitím stroje po jeho zakoupení provedte kompletní dobití akumulátoru (odst. 8.2.2).

Před každým použitím ověřte stav nabití akumulátoru (obr. 13.F).

7.1.2 Nastavení sedadla

Chcete-li změnit polohu sedadla, povolte čtyři upevňovací šrouby (obr. 14.A) a posuňte jej podél otvorů na držáku. Po nalezení polohy zcela utáhněte čtyři šrouby (obr. 14.A).

7.1.3 Tlak v pneumatikách

Správný tlak vzduchu v pneumatikách je nezbytnou podmínkou k zabezpečení dokonalého vyrovnání celku žacího ústrojí a tím k dosažení rovnoměrného posečení trávníku.

1. Odšroubujte ochranné krytky.
2. Připojte ventily k přívodu stlačeného vzduchu vybavenému tlakoměrem (obr. 15).
3. Nastavte tlak na hodnoty uvedené v tabulce „Technické parametry“.

7.1.4 Příprava stroje pro pracovní činnost

POZNÁMKA

Tento stroj umožňuje provést sekání trávníku různými způsoby; před zahájením pracovní činnosti je vhodné připravit stroj podle toho, jak hodláte provést sekání.

a. Příprava pro sečení a boční výhoz trávy (pouze u modelů s bočním výhozem): Vždy se ujistěte, že vnitřní pružina vychylovače výhozu (obr. 6.B) a pojistná páka (obr. 7.B, 8.B) jsou plně funkční a ponechávejte je stále ve spodní poloze.
b. Predispozice pro sekání a sběr trávy do sběrného koše (pouze u modelů se zadním sběrem typů „I“ a „II“)

Zahákněte sběrný koš (obr. 16.A) na držáky (obr. 16.B) a vycentrujte jej vzhledem k zadní desce. Centrování je zajištěno použitím pravého držáku jako boční podpěry. Ujistěte se, že dojde k zajištění spodní trubky ústí sběrného koše příslušnou západkou (obr. 16.C).

c. Predispozice pro sekání a sběr trávy do sběrného koše (pouze u modelů se zadním sběrem typu „III“) Viz odst. 5.8.
d. Predispozice pro sekání a zadní výhoz trávy na zem (pouze u modelů se zadním sběrem)

Pokud chcete pracovat bez sběrného koše, je na požádání k dispozici sada krytů zadního výhozu (obr. 17; odst. 16.5) které se připevní na zadní desku podle příslušných pokynů.

e. Predispozice k sekání a rozsekání trávy na drobno

Pokud má být tráva posečena, rozsekána nadrobno a ponechána na trávníku, je jako volitelné příslušenství k dispozici sada pro mulčování (obr. 16.1), která se připevní podle příslušných pokynů.

7.1.5 Nastavení polohy antiskalpovacích koleček

Úkolem antiskalpovacích koleček je snížit riziko vytrhávání travního porostu, způsobeného dřením okraje celku žacího ústrojí o nerovný terén. Umístěte antiskalpovací kolečka uvedeným způsobem (odst. 8.3).

7.2 BEZPEČNOSTNÍ KONTROLY

Proved'te bezpečnostní kontroly a zkontrolujte, zda výsledky odpovídají informacím uvedeným v tabulkách.

BEZPEČNOSTNÍ POKYNY

Bezpečnostní kontroly proved'te před každým použitím.

7.2.1 Celková bezpečnostní kontrola

Předmět Výsledek
Akumulátor Žádné poškozeníkrytu, víka.
Ochranný kryt zadníhovýhozu, sběrného koše(pouze u modelů sezadním sběrem).	Neporušené. Žádnépoškození. Jsounamontovány správně.
Ochranný kryt bočníhovýhozu (pouze u modelůs bočním výhozem).	Neporušené. Žádnépoškození. Jenamontován správně.
Elektrické kabely.	Neporušenáa kompletní izolace.Žádné mechanicképoškození.

Předmět Výsledek
Rozjed’te stroj dopředu a dozadu a pusťte pedál pohonu.	Stroj zpomalí a zastaví se.
Bezpečnostní prvky	Zasahují způsobem popsaným v odst. 7.2.2

7.2.2 Kontrola bezpečnostních prvků

Bezpečnostní zařízení působí podle dvou kritérií:

A. pokud nejsou dodrženy všechny bezpečnostní podmínky, zabrání nastartování elektromotoru;

B. při nedodržení kterékoli bezpečnostní podmínky zastaví elektromotor.

Stav Úkon Výsledek
Obsluha sedí na místě.Pedál pohonu v neutrálnípoloze (uvolněný pedál).Nouzové tlačítko deaktivované.	Zasuňte klíč na doraz. Stroj je připraven	ke spuštění.
Stroj zapnutý nebo v pohybu.	Obsluha se zvedne ze sedadla.	Všechny funkce se deaktivují.Ikona obr. 13.E bliká a rozsvítíse ikona obr. 13.P.
Obsluha sedí na místě.Pedál pohonu v polozevpřed nebo vzad.	Zkustezapnout stroj.	Ikony obr. 13.E a obr. 13.Ozůstávají rozsvícené, LEDakumulátoru 1, 2, 4 a 5 blikají.Elektrický ovládací panel typ „I“a „II“Elektrický ovládací panel typ „III“
Nouzové tlačítko aktivované. Zkuste	zapnout stroj. Stroj se zapne. Ikona obr.	7.Ebliká a rozsvítí se ikona obr. 7.Q.Pohon a žací ústrojí nefungují.
Zařazené žací ústrojí Zpětný chod se	aktivuje bezpodržení tlačítka pro povolenísečení zpětným chodem.	Žací ústrojí se nezařadí.
Zařazené žací ústrojí. Zvedněte sběrný koš nebo sejměteochranný kryt zadního výhozu (pouzeu modelů se zadním sběrem).		Žací ústrojí se nezařadí.
Stroj zapnutý a v pohybu. Pedál pohonu se uvolní. Stroj zpomalí a zastaví se.
Stroj zapnutý a v pohybu. Zkušební jízda. Žádné anomální vibrace,		anomální zvuky, správný chodřízení, ovládání a pedálů.

NEBEZPEČÍ

Pokud se některý z výsledků liší od výsledků uvedených v tabulkách, stroj nepoužívejte. Obratte se na středisko servisní služby za účelem provedení potřebných kontrol a případné opravy.

POZNÁMKA

Mějte vždy na paměti, že bezpečnostní zařízení zabráni spuštění elektromotoru, pokud nejsou dodrženy všechny bezpečnostní podmínky. V takových případech po obnovení povolení ke spuštění vyjměte klíč a teprve poté stroj znovu spustte.

7.3 POUŽITÍ STROJE VE SVAŽITÉM TERÉNU

Dodržujte limity uvedené v Tabulce „Technické parametry“ a na „obr. 18“, bez ohledu na směr jízdy.

Pamatujte, že neexistuje „bezpečný“ svah. Jízda ve svažitém terénu vyžaduje zvýšenou pozornost. Aby se zabránilo převrácení stroje nebo ztrátě kontroly nad strojem:

• na svahu nikdy nesečte v příčném směru. Trávníky na svazích je třeba přejíždět ve směru nahoru/dolů, jízdou vpřed, a nikdy ne napříč. Věnujte velkou pozornost změnám směru a také tomu, aby výše položená kola nepřejížděla přes překážky (skály, větve, kořeny atd.), které by mohly způsobit boční sklouznutí, převrácení nebo jinou příčinu ztráty kontroly nad strojem.
• Nezastavujte a nerozjíždějte se prudce při jízdě do kopce nebo z kopce.
• Pohon je třeba zařazovat plynule a mimořádně opatrně, aby se zabránilo převrácení stroje.
• Snižte rychlost:
• před jakoukoli změnou směru a v ostrých zatáčkách;
• před jízdou ve svahu, zejména při jízdě směrem dolů, abyste zajistili bezpečnou brzdnou dráhu.

- Nikdy nezařazujte zpětný chod z důvodu snížení rychlosti při jízdě z kopce: mohlo by to mít za následek ztrátu kontroly nad strojem, zvláště pak na kluzkých terénech.

7.4 UVEDENÍ DO PROVOZU

Pro spuštění stroje:

1. Kontrolujte, zda je zařazen převod (odst. 6.3).
2. Sedněte si na místo řidiče.
3. Zcela zasuňte klíč (obr. 12.A).

1. Vyčkejte, až bude provedena elektrická kontrola stroje, během které se rozsvítí ikony na ovládacím panelu.

2. Stiskněte tlačítko zapnutí (obr. 13.A).

3. Vyčkejte, až se ikona „Ready“ (obr. 13.K) rozsvítí stálým světlem.

1. Počkejte na provedení elektrické kontroly stroje, během níž se rozsvítí ikony uvnitř středové kruhové oblasti elektrického ovládacího panelu (obr. 13III.F, 13III.Y, 13III.Z).

2. Stiskněte tlačítko zapnutí (obr. 13.A).

3. Počkejte, až se rozsvítí ikony stavu akumulátoru (13.F a 13.Y), výšky sečení (13.W) a dalších aktivních funkcí.

POZNÁMKA

Na konci elektrické kontroly se na okamžik rozsvítí světla.

7.5.1 Pohyb stroje a přesuny

Během přesunů:

1. odpojte žací ústrojí (obr. 13.B);
2. zvedněte celek žacího ústrojí do nejvyšší polohy;
3. stiskněte pedál pohonu pro rozjezd stroje požadovaným směrem

a postupným dalším stiskem pedálu dosáhněte požadované rychlosti;

1. přejděte do pracovního prostoru.

NEBEZPEČÍ

Pohon je nutno zařazovat předepsaným způsobem (odst. 6.2), aby se předešlo prudkému rozjezdu, který může způsobit zvednutí stroje na zadní kola a ztrátu kontroly nad vozidlem, zejména ve svažitém terénu.

POZNÁMKA

Zařazení zpětného chodu musí proběhnout při úplně zastaveném stroji.

7.5.2 Sečení trávy

1. Nastavte celek žacího ústrojí do pracovní polohy (odst. 6.4).
2. Zařazujte žací ústrojí (obr. 13.B) pouze na travnatém porostu, nikdy nezařazujte žací ústrojí na štěrkovitých terénech nebo v příliš vysoké trávě.
3. Pojezd a sečení travního porostu zahajte postupně a velmi opatrně.
4. Rychlost pojezdu a výšku sečení (odst. 6.4) přizpůsobte podmínkám trávníku (výška, hustota a vlhkost trávy) a množství odstraňované trávy.

OZNÁMENÍ

Pokud je prahová hodnota nabití akumulátoru nižší než 40 % (odst. 8.2.2), rychlost jízdy vpřed se sníží.

POZNÁMKA

vzhled trávníku bude lepší, pokud bude sečení prováděno stále ve stejné výšce a střídavě ve dvou směrech (obr. 20).

POZNÁMKA

Aby byl možný zpětný chod se zařazeným žacím ústrojím, aniž by došlo k zastavení motoru, je třeba stisknout a držet stisknuté tlačítko povolení sekání při zpětném chodu (odst. 13.C).

Vyřad'te žací ústrojí a přestavte celek žacího ústrojí do nejvyšší polohy:

• během přesunů mezi jednotlivými pracovními prostory;
• při překonávání netravnatých povrchů;
• pokaždé, když je třeba překonat překážku.

7.5.3 Rady pro udržení pěkného vzhledu trávníku

• Aby si trávník zachoval pěkný vzhled a aby zůstal zelený a měkký, je třeba jej pravidelně sekat. Trávník může být tvořen rostlinami různých druhů. Při častém sečení budou lépe růst traviny s hustými kořeny, tvořící hustý travní pokryv; naopak při méně častém sečení dojde k výraznějšímu růstu vysokých a plevelných rostlin (jetel, kopretiny apod.).
• Trávu je třeba sekat, když je trávník dokonale suchý.
• Žací ústrojí musí být neporušené a správně naostřené, aby bylo možné dosáhnout rovného střihu bez roztřepení stébel trávy, které vede k zežloutnutí jejich konců.
• Pravidelnost sečení musí být úměrná růstu trávy, aby tráva mezi po sobě následujícími sečemi nevyrostla příliš.
• V období většího sucha a tepla je vhodné udržovat trávu o něco vyšší, aby se tak předešlo vysychání trávníku.
• Optimální výška trávy u dokonale udržovaného trávníku je 4–5 cm a jedním sečením by neměla být odstraněna více než jedna třetina celkové výšky. Pokud je tráva příliš vysoká, je lepší provést sečení nadvakrát s denní přestávkou; poprvé se žacími ústrojími v nejvyšší poloze a případně se sníženou brázdou a podruhé již v požadované výšce.
• Vzhled trávníku bude lepší, pokud bude sečení prováděno střídavě v obou směrech (obr. 20).
• Pokud má vyhazovací kanál tendenci zahltit se trávou, je vhodné snížit rychlost pojezdu, protože je zřejmě příliš vysoká s ohledem na stav trávníku; důvodem přetrvání problému mohou být špatně naostřené nože nebo deformace profilu lopatek.
• Věnujte velkou pozornost sečení v blízkosti keřů a nízkých obrubníků, které by mohly poškodit souběžnost a okraj celku žacího ústrojí i jeho jednotlivých prvků.

7.5.4 Vyprázdnění sběrného koše ((pouze u modelů se zadním sběrem)

POZNÁMKA

Vyprázdnění sběrného koše lze provádět pouze při vyřazeném žacím ústrojí v opačném případě by došlo k zastavení motoru.

POZNÁMKA

Nedovolte, aby se sběrný koš naplnil příliš; vyhnete se tak zahlcení vyhazovacího kanálu.

Nepřetržitý akustický signál oznamuje naplnění sběrného koše.

Postupujte níže uvedeným způsobem:

1. Vyřad'te žací ústrojí (obr. 13.B) a dojde k přerušení signálu.
2. Zastavte stroj.
   a. Pro modely typu „I“ a „II“:
3. Vytáhněte páku (obr. 21.A – je-li k dispozici) nebo uchopte zadní rukojeť (obr. 21.A1) a převraťte sběrný koš, abyste jej vyprázdnili.
4. Popojed'te se strojem asi 1 m.
5. Zavřete sběrný koš tak, aby zůstal zaháknutý do západky (obr. 21.B).
   b. Pro modely typu „III“:
6. Stiskněte tlačítko pro otevření sběrného koše (obr. 13.U) po dobu asi 1 s, abyste jej úplně otevřeli a vyprázdnili; alternativně lze tlačítko pro otevření sběrného koše držet stisknuté, dokud není dosaženo otvoru potřebného pro vyprázdnění. Po uvolnění tlačítka zůstane sběrný koš v dosažené poloze.
7. Popojed'te se strojem asi 1 m.
8. Stisknutím a podržením tlačítka k zavření sběrného koše (obr. 13.V) jej úplně zavřete.

POZNÁMKA

Pokud je klíč zcela zasunutý (obr. 12.A), stisknutím tlačítka zpětného chodu (obr. 13.C) spolu s tlačítky otevření (obr. 13.U) nebo zavření (obr. 13.V) je možné otevřít nebo zavřít sběrný koš, i když řidič nesedí ve stroji.

7.5.5 Čištění vyhazovacího kanálu (pouze u modelů se zadním sběrem)

Při sečení příliš vysoké anebo mokré trávy a při současném pojezdu vysokou rychlostí může dojít k zahlcení vyhazovacího kanálu. V případě ucpání je třeba postupovat podle popisu uvedeného v odst. 8.4.2.

7.5.6 Ukončení sečení

Po ukončení sečení:

1. vyřad'te žací ústrojí;
2. uskutečněte zpáteční jízdu s celkem žacího ústrojí v maximální výškové poloze (odst. 6.4).

7.6 ZASTAVENÍ

Pro zastavení stroje:

1. Pro vypnutí stroje pustte pedál pohonu.
2. Vypněte stroj vyjmutím klíče.

POZNÁMKA

Chcete-li zachovat nabití akumulátoru, nenechávejte klíček v poloze „jízda“, pokud prístroj nepouživáte.

7.7 PO POUŽITÍ

1. Před umístěním do jakéhokoli prostředí nechte stroj vychladnout.
2. Proved'te vyčištění (odst. 8.4).
3. Zkontrolujte, zda žádné součásti nejsou uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky nebo se obraťte na autorizované servisní středisko.
4. Umístěte stroj do blízkosti zásuvky a dobijte akumulátor (odst. 8.2.2) tak, aby byl plně připraven na další použití.

Kdykoli necháte stroj bez dozoru, jestliže místo řízení opustíte nebo stroj zaparkujete:

1. zastavte stroj;
2. uved'te celek žacího ústrojí do nejnižší polohy (1);
3. ujistěte se, že jsou všechny pohybující se součásti úplně zastavené;
4. vyjměte klíček ze zapalování.

UPOZORNĚNÍ

Stroj vždy ponechávejte ve stínu nebo na chráněném místě při teplotě nižší než +35 °C.

8. BĚŽNÁ ÚDRŽBA

8.1 VŠEOBECNÉ INFORMACE

NEBEZPEČÍ

Bezpečnostní pokyny, které je třeba dodržet, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím.

Před provedením jakékoli kontroly, čištění nebo údržby/seřizování na stroji:

1. vyřadit žací ústrojí;

2. zastavte stroj;

3. ujistěte se, že jsou všechny pohybující se součásti úplně zastavené;

4. vyjměte klíč.

NEBEZPEČÍ

Nikdy nenechávejte klíč zasunutý nebo v dosahu dětí nebo nezpůsobilých osob.

1. přečtěte si příslušné pokyny;
2. používejte vhodný oděv, pracovní rukavice a ochranné brýle.

Frekvence a typy zásahů jsou shrnuty v „Tabulce údržby“. Níže uvedená tabulka má za úkol vám pomoci při udržování účinnosti a bezpečnosti vašeho stroje. Jsou v ní uvedeny základní úkony a interval, po kterém má být každý z nich proveden. Proveďte příslušný úkon podle toho, který ze dvou termínů pro provedení údržby nastane jako první. Použití neoriginálních náhradních dílů a příslušenství a/nebo jejich nesprávná montáž by mohly mít negativní dopad na činnost a na bezpečnost stroje. Výrobce odmítá jakoukoli odpovědnost v případě nehody, ublížení na zdraví osob a škod na majetku, způsobených uvedenými výrobky. Originální náhradní díly jsou dodávány dílnami servisní služby a autorizovanými prodejci.

8.2 AKUMULÁTOR

8.2.1 Výdrž akumulátoru

Autonomie akumulátoru (a tedy i plocha trávníku, kterou lze před opětovným nabitím opracovat), je podmíněna především:

A. pracovními faktory, které produkují větší energetické nároky (např. sečení husté, vysoké a vlhké trávy).
B. Chování obsluhy, kterému by se bylo třeba vyhnout:

- časté zapínání a vypínání v průběhu pracovní činnosti;

- příliš nízká výškou sečení s ohledem na stav trávníku;

- příliš vysoká rychlost pojezdu s ohledem na odstraňované množství trávy.

C. Faktory prostředí, jako je vysoká okolní teplota nad +35 °C.

• sekat trávu, když je trávník suchý;

• sekat trávu často, aby nedosáhla příliš vysoké výšky;

• nastavit větší výšku sečení v případě, že je tráva velmi vysoká, a provést druhý přejezd s nižší výškou;

• nepoužívat stroj na mulčování v případě příliš vysoké trávy;
• sekat trávu při teplotě mezi +5 a + 35 °C.
• Použijte funkci „Eco“ (odst. 6.9.2, odst. 6.9.3).

8.2.2 Nabití akumulátoru

Energie potřebná pro chod stroje je dodávána akumulátorem, jenž k zajištění účinnosti a dlouhé životnosti vyžaduje pečlivou údržbu.

Akumulátor vašeho stroje musí být bezpodmínečně nabitý:

• Před prvním použitím stroje po jeho zakoupení.
• Po dosažení minimálního prahu nabití (obr. 13.F).
• Před jakoukoli delší dobou nečinnosti stroje.
• Alespoň jednou za měsíc během uskladnění.
• Před uvedením do provozu po delším období nečinnosti.

UPOZORNĚNÍ

Pokud není akumulátor připojen k síti pomocí příslušné nabíječky, klesá nabití akumulátorů i v případě, že stroj není používán. Případné extrémní vybití akumulátorů může vést k jejich vážnému poškození či dokonce nepoužitelnosti. Záruka se nevztahuje na škody způsobené nesprávným nabíjením akumulátoru.

UPOZORNĚNÍ

Dobíjení musí probíhat výhradně pomocí nabíječky akumulátoru (obr. 23.A). Jiné systémy nabíjení by mohly akumulátor trvale poškodit.

UPOZORNĚNÍ

Dobíjení akumulátoru musí být prováděno v prostředí chráněném proti povětrnostním vlivům, ve stínu, při teplotě v rozmezí +5 až +35 °C.

POZNÁMKA

Akumulátor můžete nabíjet kdykoli, a to i částečně, bez rizika poškození.

⚠ BEZPEČNOSTNÍ POKYNY

Během dobíjení akumulátorů neprovádějte úkony údržby nebo čištění.

Pro dobití akumulátoru:

• Najed'te strojem do blízkosti elektrické zásuvky s uzemněním (tak, aby nebylo nutné použít prodlužovací kabely) a vyjměte klíč;
  • Zvedněte sedadlo;
  • Zvedněte víčko nabíjecí zásuvky (obr. 22.A);
• Připojte dodanou nabíječku k nabíjecí zásuvce (obr. 23.A) pomocí bajonetového upevnění příslušného konektoru (obr. 23.B);
• Připojte nabíječku k elektrické sítizasunutím příslušné zástrčky (obr. 24).

K dobití akumulátoru je dodávána zásuvka s bezpečnostním diferenciálním spínačem (obr. 25.A), pokud je k dispozici, ke které musí být připojen nabíjecí kabel (obr. 25.E).

Zásuvku s proudovým chráničem je třeba zapojit do síťové zásuvky a poté musí být proveden funkční test:

1. Pro zapnutí stiskněte tlačítko „RESET“ (obr. 25.B). Světelná kontrolka musí být „ON“ (obr. 25.C).
2. Stisknutím tlačítka „TEST“ (obr. 25.D) proved'te test funkčnosti. Světelná kontrolka musí být „OFF“ (obr. 25.C).

NEBEZPEČÍ

Pokud je funkční test neúspěšný, zásuvka s diferenciálním spínačem se nesmí používat. Pokud je funkční test úspěšný, je možné ji použít a provést dobíjení.

Úplné nabití trvá cca 2–8,5 hodiny (v závislosti na akumulátoru a nabíječce), během kterých postupně blikají signalizační LED (obr. 13.F). Po dosažení každého jednotlivého prahu nabíjení zůstane příslušná LED trvale rozsvícená, zatímco ostatní LED nadále blikají. Akumulátor může být nabíjen po neomezenou dobu.

Stav nabití (SOC)	Rozsvícení LED (typ „I“ a „II“)	Rozsvícení LED (typ „III“)
SOC > 80 %
60 % ≤ SOC < 80 %
40 % ≤ SOC < 60 %
20 % ≤ SOC < 40 %

Stav nabití (SOC)	Rozsvícení LED (typ „I“ a „II“)	Rozsvícení LED (typ „III“)
10 % ≤ SOC < 20 %

UPOZORNĚNÍ

Nabíjení akumulátoru je možné přerušit, když je úroveň nabití mezi LED 1 a 4. Nepřerušujte nabíjecí fázi, když LED 5 bliká, ale počkejte, až bude svítit trvale. Když všechny LED trvale svítí, akumulátor je nabitý na 100 %.

OZNÁMENÍ

Doba nabíjení akumulátoru se může prodloužit, pokud byl stroj provozován v náročných pracovních podmínkách, což vede k varování před přehřátím akumulátoru (kap. 15).

OZNÁMENÍ

V případě zcela vybitého akumulátoru zůstávají kontrolky LED zhasnuté, dokud není dosaženo minimální hranice nabití.

POZNÁMKA

Když úroveň nabití klesne pod 10 %, začne blikat první LED akumulátoru.

Žací ústrojí se odpojí a akumulátor je třeba znovu zapojit a dobít.

Po dokončení dobíjení sníží systém přívod proudu na úroveň, jež dostačuje k udržení a doplnění nabití akumulátoru na optimální hodnotu.

OZNÁMENÍ

Pokud při připojení nabíječky k traktoru bliká současně 5 LED (obr. 13.F), znamená to, že nabíjení neprobíhá. Zkontrolujte připojení nabíječky k elektrické síti.

POZNÁMKA

Spotřeba energie pro udržení nabití je extrémně nízká a ekonomicky zanedbatelná.

POZNÁMKA

Během dobíjení jsou všechny funkce stroje deaktivovány, i když je klíč zcela zasunut.

UPOZORNĚNÍ

Akumulátor osazený na stroji byl navržen a vyroben pro tento typ použití, a proto:
– neodpojujte a nevyjímejte akumulátory z příslušného uložení;
– nenahrazujte akumulátory jinými, neoriginálními;
– neprovádějte zákroky, jež nejsou popsány v tomto návodu.
V případě problémů s akumulátory se obraťte na svého prodejce.

8.3 ANTISKALPOVACÍ KOLEČKA

Díky různým montážním polohám koleček lze zachovat bezpečnostní prostor „H“ mezi okrajem celku žacích ústrojí a terénem (obr. 26.A; obr. 27.A). Nastavte polohu antiskalpovacích koleček podle nerovností terénu.

BEZPEČNOSTNÍ POKYNY

Tato operace musí být vždy provedena na obou kolech, která musí být umístěna ve stejné výšce, s vypnutým strojem.

a. Pro modely s bočním výhozem

Pro změnu polohy:

1. vyšroubujte a vyjměte šroub (obr. 26.B);
2. přemístěte kolečko (obr. 26.A) s distanční vložkou (obr. 26.C) do otvoru odpovídající požadované vzdálenosti;
3. úplně utáhněte šroub (obr. 26.B) do matice (obr. 26.D).

b. Pro modely se zadním sběrem

Pro změnu polohy:

1. odšroubujte matici (obr. 27.B) a vyjměte čep (obr. 27.C);
2. nasad'te kolečko (obr. 27.A) do požadované polohy;
3. znovu namontujte čep (obr. 27.C) a ujistěte se, že hlava čepu (obr. 27.C) směruje dovnitř stroje;
4. matici zcela utáhněte (obr. 27.B).

8.4 ČIŠTĚNÍ

Po každém použití proved'te vyčištění podle níže uvedených pokynů.

8.4.1 Čištění stroje

- Očistěte vnější část stroje tak, že přejedete po plastových částech karoserie houbou namočenou ve vodě s čisticím prostředkem; zabraňte přitom namočení

elektrického motoru, akumulátoru a komponent elektrického systému.

• Ke snížení rizika požáru udržujte motor a uložení akumulátoru bez zbytků trávy, listí a přebytečného maziva.
• Zvedněte kapotu a vyčistěte stlačeným vzduchem veškeré nečistoty nebo zbytky trávy, které se nahromadí na horní části akumulátoru.
• Udržujte ovládací panel bez nečistot a odpadů.

UPOZORNĚNÍ

K mytí karoserie a elektromotorů nikdy nepoužívejte vysokotlakou vodu nebo agresivní kapaliny.

8.4.2 Čištění vyhazovacího kanálu (pouze u modelů se zadním sběrem)

V případě ucpání vyhazovacího kanálu je třeba:

1. sejmout sběrný koš nebo ochranný kryt zadního výhozu;
2. odstranit nahromaděnou trávu směrem od výstupního otvoru vyhazovacího kanálu.

8.4.3 Čištění koše (pouze u modelů se zadním sběrem typu „I“ a „II“)

1. Sběrný koš vyprázdněte (odst. 7.5.4).
2. Vyklepejte z něj zbytky trávy a hlíny.
3. Nasad'te sběrný koš zpět a umyjte vnitřek celku žacího ústrojí (odst. 8.4.4-a). Po dokončení mytí je třeba sejmout sběrný koš, vyprázdnit jej, opláchnout a odložit, aby se urychlilo vyschnutí.

8.4.4 Čištění koše (pouze u modelů se zadním sběrem typu „III“)

1. Sběrný koš vyprázdněte (odst. 7.5.4).
2. Vyjměte sběrný koš (odst. 5.8).
3. Vyklepejte z něj zbytky trávy a hlíny.
4. Namontujte zpět sběrný koš (obr. 5.8).
5. Zavřete sběrný koš (par. 5.8) a pokračujte v mytí vnitřku žacího ústrojí (odst. 8.4.4-a).
6. Odmontujte sběrný koš (odst. 5.8) a pečlivě jej opláchněte.

8.4.5 Čištění celku žacího ústrojí

Pokračujte v důkladném čištění celku žacího ústrojí, abyste odstranili veškeré zbytky trávy nebo nečistoty.

VAROVÁNÍ

Během čištění celku žacího ústrojí vzdalte osoby nebo zvířata z okolního prostoru.

a. Čištění vnitřní části

Umytí vnitřku celku žacího ústrojí a vyhazovacího kanálu musí proběhnout na pevné podlaze za níže uvedených podmínek:

• namontovaný sběrný koš nebo ochranný kryt zadního výhozu (pouze u modelů se zadním sběrem);
• namontovaný vychylovač bočního výhozu (pouze u modelů s bočním výhozem);
• sedící obsluha;
• celek žacího ústrojí v nejnižší poloze;
• převodovka v neutrálu;
• zařazená žací ústrojí.

- Střídavě připojte vodní hadici k jednotlivým přípojkám (obr. 28.A, obr. 29.A), do každé pustte na několik minut vodu při spuštěném žacím ústrojí.

b. Čištění vnější části

BEZPEČNOSTNÍ POKYNY

Pro zachování optimální úrovně účinnosti a bezpečnosti stroje se na horní části celku žacího ústrojí nesmí nehromadit nečistoty a zbytky vysušené trávy.

Pro vyčištění horní části celku žacího ústrojí:

• zcela spustte celek žacího ústrojí;
• vyfoukejte proudem stlačeného vzduchu (obr. 30).

8.5 MAZÁNÍ

Předmět Úkon
Řízení Vyčistěte	stlačeným vzduchem.
Celek žacího ústrojí	Zvedací body namažte olejem (obr. 31).
Nápravy kol Demontujte kola. Namažte nápravy mazivem (obr. 39).

8.6 UPEVŇOVACÍ MATICE A ŠROUBY

- Udržujte dotažení matic a šroubů, abyste si mohli být stále jisti bezpečným fungováním stroje.

9. MIMOŘÁDNÁ ÚDRŽBA

9.1 DOPORUČENÍ K ZAJIŠTĚNÍ BEZPEČNOSTI

BEZPEČNOSTNÍ POKYNY

V případě jakýchkoli nesrovnalostí v provozu musíte neprodleně kontaktovat svého prodejce nebo specializované centrum:

– neutrální poloha pedálu pohonu (provozní brzda);
- zařazení a zastavení žacího ústrojí;
- zařazení pohonu pro pojezd vpřed nebo vzad.

9.2 CELEK ŽACÍHO ÚSTROJÍ / ŽACÍ ÚSTROJÍ

9.2.1 Vyrovnání celku žacího ústrojí

Pro dosažení rovnoměrně posečeného trávníku je nezbytné správné seřízení celku žacího ústrojí (obr. 19). V případě nerovnoměrného sečení zkontrolujte tlak v pneumatikách (obr. 7.1.3). Pokud by to nestačilo k dosažení rovnoměrného sečení, obraťte se na svého prodejce pro seřízení celku žacího ústrojí.

9.2.2 Žací ústrojí

Špatně nabroušené žací ústrojí způsobuje vytrhávání trávy a zežloutnutí trávníku.

BEZPEČNOSTNÍ POKYNY

Poškozené, ohnuté nebo opotřebované žací ústrojí nechte vždy vyměnit jako celek spolu s příslušnými šrouby, aby bylo zachováno vyvážení.

VAROVÁNÍ

Všechny úkony týkající se sekacích zařízení (demontáž, ostření, vyvažování, oprava, zpětná montáž a/nebo výměna) představují velice náročné práce, které vyžadují specifické znalosti a použití příslušného vybavení; z bezpečnostních důvodů je proto zapotřebí, aby byly pokaždé provedeny ve specializovaném středisku.

UPOZORNĚNÍ

Vždy používejte originální žací ústrojí označené kódem uvedeným v tabulce „Technické parametry“.

POZNÁMKA

Vzhledem k vývoji výrobku by mohla být žací ústrojí uvedená v tabulce „Technické parametry“ mezitím nahrazena jinými s obdobnými vlastnostmi vzájemné zaměnitelnosti a bezpečnosti provozu.

9.3 VÝMĚNA PŘEDNÍCH/ZADNÍCH KOL

9.3.1 Přípravné úkony

NEBEZPEČÍ

Použijte vhodné zvedací zařízení.

Před samotnou výměnou kol proved'te tyto úkony:

1. Umístěte stroj na pevný a rovný povrch, který zaručuje stabilitu stroje.
2. Zastavte stroj.
3. Vyjměte klíč.
4. Umístěte zvedák do zvedacího bodu nejblíže ke kolu určenému k výměně (odst. 9.3.2; odst. 9.3.3).
5. Zkontrolujte, zda je zvedák dokonale kolmý vůči terénu.

9.3.2 Volba a umístění zvedáku na zadní kola

Pod kolo (obr. 32.B) nacházející se vedle kola určeného k výměně (obr. 32.C) umístěte dřevěné klíny (obr. 32.A).

Pro modely se zadním sběrem:

• Maximální možná výška složeného zvedáku je 110 mm (obr. 33).
• Umístěte zvedák pod zadní desku (obr. 34.A) do vzdálenosti 180 mm od bočního okraje (obr. 33).

Pro modely s bočním výhozem:

• Maximální možná výška složeného zvedáku je 110 mm (obr. 35).
• Umístěte zvedák pod zadní nápravu, v místě vyznačeném na obrázku (obr. 36.A).

POZNÁMKA

Zvedák umístěný způsobem popsaným v tomto odstavci umožňuje zvednout pouze kolo určené k výměně.

9.3.3 Volba a umístění zvedáku na přední kola

1. Umístěte dřevěné klíny (obr. 37.A) pod kolo (obr. 37.B) nacházející se za kolem určeným k výměně (obr. 37.C).
2. Maximální možná výška složeného zvedáku je 110 mm.
3. Na zvedák (obr. 38.A) položte hranatý kus dřeva (obr. 38.B) o průřezu asi 10 × 10 cm.

UPOZORNĚNÍ

Tloušťka dřeva zabraňuje poškození přední nápravy.

1. Během této fáze udržujte podložku na zvedáku v rovnováze pomocí jedné ruky. Zvedněte zvedák tak, aby se podložka opírala o rám a konstrukční díly (obr. 38.C).

POZNÁMKA

Takto umístěný zvedák umožňuje zvednout celou přední nápravu.

9.3.4 Výměna kola

BEZPEČNOSTNÍ POKYNY

Při zvedání se ujistěte, že je stroj stabilní a nehýbe se. Pokud si všimnete něčeho neobvyklého, okamžitě zvedák spustě na zkontrolujte a odstraňte případné problémy. Teprve poté stroj znovu zvedněte.

1. Sejměte kryt (obr. 39.A).
2. Stroj zvedněte do takové výšky, aby bylo možné kolo pohodlně sejmout.
3. Pomocí šroubováku vyjměte pružný kroužek (obr. 39.B) a opěrnou podložku (obr. 39.C).
4. Sejměte kolo určené k výměně.
5. Osu (obr. 39.D) ošetřete mazivem.
6. Namontujte náhradní kolo.
7. Pečlivě nasad'te zpět opěrnou podložku a pojistný kroužek.

POZNÁMKA

Zkontrolujte, zda se zadní kola nacházejí ve stejné výšce (obr. 40.A) a zda rozdíl vnějšího průměru obou kol (obr. 40.B) nepřesahuje 8–10 mm. Pokud k tomu dojde, je třeba provést vyrovnání celku žacího ústrojí v autorizované dílně, aby se zabránilo nepravidelnému sečení.

9.3.5 Oprava nebo výměna pneumatik

Pneumatiky jsou bez duše, typu „Tubeless“, a proto výměnu nebo opravu případného defektu musí provést odborník v pneuservisu podle postupu určeného pro daný typ pláště.

9.4 VÝMĚNA ŽÁROVEK LED

9.4.1 LED TYP I

Odšroubujte objímku (obr. 41.A) a odstraňte konektor (obr. 41.B). Odmontujte LED osvětlovací zařízení (obr. 41.C) připevněné šrouby (obr. 41.D).

9.4.2 LED TYP II (bajonetový typ)

Žárovky jsou bajonetově osazeny do objímky, která se vyjme otáčením proti směru hodinových ručiček pomocí klešti (obr. 42).

10. SKLADOVÁNÍ

Pokud má být stroj uskladněn po dobu delší než 30 dnů:

1. Vyjměte klíček ze zapalování.
2. Důkladně vyčistěte stroj.

3. Zkontrolujte, zda stroj neutrpěl škody. V případě potřeby se obraťte na autorizované servisní středisko.

4. Stroj skladujte:

5. se spuštěným celkem žacího ústrojí;

6. na suchém místě;
7. v prostředí chráněném proti povětrnostním vlivům, ve stínu, při doporučené teplotě v rozmezí 0 až +40 °C;
8. podle možností přikrytý plachtou;
9. na místě, kam nemají přístup děti;
10. před uskladněním stroje se ujistěte, že jste vyjmuli klíče a odložili nářadí použité při údržbě.

UPOZORNĚNÍ

Je nezbytné provést kompletní dobití akumulátoru alespoň jednou za měsíc a vždy před obnovením činnosti.

Při opětovném uvedení stroje do provozu, jej nastavte podle popisu v kapitole „7. Použití stroje“.

11. MANIPULACE A PŘEPRAVA

• Při manipulaci se strojem je třeba:
• vyřadit žací ústrojí;
• zvedněte celek žacího ústrojí do nejvyšší polohy;
• zastavit stroj a vyjmout klíč zapalování;
• odpojit převodovku (odst. 6.3).

- Při přepravě stroje na kamionu nebo přívěsu je třeba:

• použít dostatečně odolné, široké a dlouhé přístupové rampy;
• stroj nakládat s vypnutým elektromotorem, s vyjmutým klíčem zapalování z jeho místa na stroji, bez řidiče, tlačením, za použití odpovídajícího počtu osob;
• spustit celek žacího ústrojí;
• umístit stroj tak, aby nepředstavoval pro nikoho nebezpečí;
• zapojit převodovku (odst. 6.3);
• pevně jej zajistit k přepravnímu prostředku pomocí lan nebo řetězů, abyste zabránili jeho převrácení a případnému poškození.

BEZPEČNOSTNÍ POKYNY

Pokud se domníváte, že nejste schopni se strojem bezpečně manipulovat nebo jej přepravovat, obraťte se na servisní středisko.

12. SERVISNÍ SLUŽBA A OPRAVY

Tento návod poskytuje veškeré pokyny, potřebné pro obsluhu stroje a pro správnou základní údržbu, kterou může provádět uživatel. Všechny úkony seřizování a údržby, které nejsou popsány v tomto návodu, musí být provedeny vaším prodejcem nebo specializovaným střediskem, které disponuje znalostmi a vybavením, které je nutné pro správné provedení potřebných prací při současném zachování původní bezpečnostní úrovně stroje. Úkony prováděné u neautorizovaných subjektů nebo úkony prováděné nekvalifikovaným

personálem mají za následek propadnutí jakékoli formy záruky a zprošťují výrobce jakékoli povinnosti či odpovědnosti.

• Opravy a údržbu v záruce mohou provádět výhradně autorizované servisní dílny.
• Autorizované servisní dílny používají výhradně originální náhradní díly. Originální náhradní díly a příslušenství byly vyvinuty specificky pro dané stroje.
• Neoriginální náhradní díly a příslušenství nejsou schváleny; použití neoriginálních náhradních dílů a příslušenství může ohrozit bezpečnost stroje a zbavuje Výrobce jakékoli povinnosti nebo odpovědnosti.
• Doporučuje se svěřit stroj jednou ročně autorizované servisní dílně za účelem provedení údržby, servisu a kontroly bezpečnostních zařízení.

13. ZÁRUČNÍ PODMÍNKY

Záruční podmínky jsou určeny výhradně pro spotřebitele, tj. neprofesionální uživatele.

Záruka se vztahuje na všechny vady materiálů a výroby, které byly potvrzeny během záručního období vaším prodejcem nebo specializovaným střediskem. Aplikace záruky je omezena na opravu nebo výměnu komponentu, který je považován za vadný. Aplikace záruky je podmíněna pravidelnou údržbou stroje.

Uživatel bude muset pozorně sledovat všechny pokyny dodané v přiložené dokumentaci. Záruka se nevztahuje na škody způsobené:

• Neseznámením se s přiloženou dokumentací (Návod k použití).
  • Profesionálním použitím.
• Nepozorností, nedbalostí.
• Externí příčinou (blesk, nárazy, přítomnost cizích těles uvnitř stroje) nebo nehodou.
• Použitím a montáží, které jsou nevhodné nebo nejsou dovolené výrobcem.
• Nedostatečnou údržbou.
• Změnou stroje.
• Použitím neoriginálních náhradních dílů (přizpůsobitelné díly).
• použitím příslušenství, které nebylo dodáno nebo schváleno výrobcem.
  Záruka se dále nevztahuje na:
• Úkony řádné/mimořádné údržby (popsané v návodu).
• Běžné opotřebení spotřebních materiálů, jako jsou žací ústrojí, kola, pojistné šrouby a kabely.
• Běžné opotřebení.
• Zhoršení stavu stroje estetického charakteru, způsobené jeho použitím.
• Držáky žacích ústrojí
• Pomocné náklady případně související s aktivací záruky, jako je například přesun k uživateli, přeprava stroje k prodejci, pronájem náhradních zařízení nebo přivolání externí firmy pro provedení všech prací údržby.

Uživatel je chráněn vlastními národními zákony. Práva kupujícího vyplývající z vlastních národních zákonů nejsou nijak omezena touto zárukou.

14. TABULKA ÚDRŽBY

Kolonky vedle vám umožňují zaznamenat datum nebo počet provozních hodin, během nichž byl zásah proveden.

Úkon údržby Interval	(hodiny)	Provedeno (datum nebo hodiny) Poznámky
Kontrola všech upevnění	Před každým použitím
Kontrola tlaku v pneumatikách	Před každým použitím odst. 7.1.3
Bezpečnostní kontroly / Ověření funkčnosti ovládacích prvků	Před každým použitím odst. 7.2
Kontrola uvolňovací páky převodovky	Před každým použitím odst. 6.3
Montáž/kontrola ochran na výstupu	Před každým použitím odst. 5.5
Nabití akumulátoru	Před každým použitímPo každém použitíPřed uskladněním						odst. 8.2
Celkové vyčištění a kontrola	Po každém použití odst. 8.4
Kontrola případných škod, které se vyskytují na stroji.V případě potřeby se obraťte na autorizované servisní středisko.	Po každém použití
Kontrola upevnění a naostření žacího ústrojí	25 *
Výměna žacího ústrojí	100 *
Celkové mazání	25 odst. 8.5 **

* Úkon, který musí být proveden vaším prodejcem nebo specializovaným střediskem.

** Základní mazání všech kloubových spojů by mělo být prováděno kromě již uvedených termínů vždy tehdy, když se předpokládá období dlouhodobé nečinnosti stroje.

15. IDENTIFIKACE ZÁVAD

Závada Příčina Řešení
1. Stroj se nezapíná.	Vybitý akumulátor.	Dobijte akumulátor (odst. 8.2.2).
2. Nerovnoměrné sečení	Nabroušení žacího ústrojí je zhoršené.	Obraťte se na servisní autorizované středisko.
	Příliš velká rychlost vzhledem k výšce sečené trávy.Celek žacího ústrojí je plný trávy.	Snižte rychlost pojezdu a/nebo zvětšete výšku sečení.Vyčkejte, dokud tráva nevyschne.Vyčistěte celek žacího ústrojí.
3. Anomální vibrace během používání.	Nevyvážené žací ústrojí.Povolené žací ústrojí.Povolené součásti.Případná poškození.	Obraťte se na servisní autorizované středisko na provedení kontrol, výměn nebo oprav.
Závada Příčina	Řešení
4. Ikona obr. 13.E zůstane svítit a LED akumulátoru 2 a 5 blikají.Elektrický ovládací panel typ „I“ a „II“Elektrický ovládací panel typ „III“	Proudové přetížení z akumulátoru pro:
	1. Pracovní podmínky jsou příliš náročné.	Snižte rychlost pojezdu.
		Zvětšete výšku sečení.
	2. Příliš prudký svah. Snižte rychlost pojezdu a zkontrolujte sklon terénu, na kterém pracujete.
5. Ikona obr. 13.N bliká. Všechny ostatní indikace na ovládacím panelu (ikony/LED) zůstávají funkční a viditelné.	Předběžné varování před přehřátím akumulátoru, hnacího motoru a/nebo motorů žacích ústrojí pro:
	1. Pracovní podmínky jsou příliš náročné.	Snižte rychlost pojezdu.
		Zvětšete výšku sečení.
6. Ikony obr. 13.E a obr. 13.N zůstávají rozsvícené a LED akumulátoru 2 a 4 blikají.Elektrický ovládací panel typ „I“ a „II“Elektrický ovládací panel typ „III“	Teplota akumulátoru je příliš vysoká/nízká pro:	Vypněte stroj, počkejte alespoň 5 minut a poté jej znovu nastartujte.
	1. Pracovní podmínky jsou příliš náročné.	Snižte rychlost pojezdu.
		Zvětšete výšku sečení.
	2. Nevhodné podmínky prostředí.	Pracujte v prostředí s teplotou vhodnou pro provozní podmínky stroje.
7. Ikona obr. 13.E zůstane svítit a LED akumulátoru 1, 4 a 5 blikají.Elektrický ovládací panel typ „I“ a „II“Elektrický ovládací panel typ „III“	Proudové přetížení žacích ústrojí pro:
	1. Pracovní podmínky jsou příliš náročné.	Snižte rychlost pojezdu.
		Zvětšete výšku sečení.
	2. Překážky bránící otáčení žacích ústrojí.	Odstraňte překážky.
	3. Celek žacího ústrojí je plný trávy.	Vyčistěte celek žacích ústrojí.
8. Ikony obr. 13.E a obr. 13.N zůstávají rozsvícené a LED akumulátoru 1 a 3 blikají.Elektrický ovládací panel typ „I“ a „II“ Elektrický ovládací panel typ „III“	Přehřátí motorů žacích ústrojí pro:	Vypněte stroj, počkejte alespoň 5 minut a poté jej znovu nastartujte.
	Pracovní podmínky jsou příliš náročné.	Snižte rychlost pojezdu.
		Zvětšete výšku sečení.
9. Ikona obr. 13.E zůstane svítit a LED akumulátoru 1, 3 a 5 blikají.Elektrický ovládací panel typ „I“ a „II“Elektrický ovládací panel typ „III“	Zastavení motorů žacích ústrojí pro:
	1. Pracovní podmínky jsou příliš náročné.	Snižte rychlost pojezdu.
		Zvětšete výšku sečení.
	2. Překážky bránící otáčení žacích ústrojí.	Odstraňte překážky.
	3. Celek žacího ústrojí je plný trávy.	Vyčistěte celek žacích ústrojí.
10. Ikony obr. 13.E a obr. 13.N zůstávají rozsvícené a LED akumulátoru 1, 2 a 4 blikají.Elektrický ovládací panel typ „I“ a „II“ Elektrický ovládací panel typ „III“	Příliš vysoká teplota motoru pohonu pro:	Vypněte stroj a počkejte alespoň 5 minut, než zopakujete postup spuštění.
	1. Motor pohonu pod zatížením.	Snižte rychlost pojezdu.
	2. Příliš prudký svah. Snižte rychlost a zkontrolujte sklon terénu, na kterém pracujete.
	3. Nadměrné množství bláta na kolech.	Zkontrolujte, zda kola nejsou zablokovaná a případně je očistěte.
11. Ikony obr. 13.E a obr. 13.O zůstávají rozsvícené, LED akumulátoru 1, 2, 4 a 5 blikají.Elektrický ovládací panel typ „I“ a „II“Elektrický ovládací panel typ „III“	Stroj je nastartován s neuvolněným pedálem pohonu (není v pozici neutrálu).	Stroj vypněte a startování opakujte až poté, kdy zkontrolujete, zda je pedál pohonu v neutrální poloze (pedál uvolněn).
12. Ikony obr. 13.E a obr. 13.O zůstávají rozsvícené a LED akumulátoru 1, 2, 3 a 5 blikají.Elektrický ovládací panel typ „I“ a „II“Elektrický ovládací panel typ „III“	Páka zařazení/vyřazení převodovky v poloze vypnuto.	Zkontrolujte polohu páky zařazení/ vyřazení převodovky a v případě potřeby ji vraťte do zařazené polohy.
		Pokud problém přetrvává, obraťte se na servisní středisko.
13. LED akumulátoru obr. 13.F se rozsvěcují a zhasínají postupně zleva doprava a naopak.	Chyba komunikace mezi elektronickými moduly stroje.	Vypněte stroj a zopakujte postup spouštění.
		Pokud problém přetrvává, obraťte se na servisní středisko.

POZNÁMKA

U strojů vybavených elektrickým ovládacím panelem typu „III“ se spolu s chybovou kombinací LED zobrazí číselný chybový kód v procentech nabití akumulátoru (obr. 13.Y). V případě potřeby poskytněte autorizovanému servisnímu středisku číselný kód chyby.

POZNÁMKA

V případě jiných závad, které nejsou uvedeny v tabulce, se neprodleně obraťte na autorizované servisní středisko.

16. PŘÍSLUŠENSTVÍ

16.1 SADA PRO MULČOVÁNÍ

Jemně rozseká posečenou trávu a nechá ji na trávníku (obr. 44.A1; obr. 44.A2).

16.2 NABÍJEČKA AKUMULÁTORU (RYCHLÉ NABÍJENÍ)

Nabíječka akumulátoru, která zkracuje dobu nabíjení akumulátoru. Seznam nabíječek akumulátorů homologovaných pro tento stroj je uveden v tabulce „Technické parametry“. Umožňuje udržovat vysokou účinnost akumulátoru v období dlouhodobé nečinnosti stroje, zajišťuje jeho optimální nabití a prodlužuje jeho životnost (obr. 44.B).

16.3 SADA TAŽNÉHO ZAŘÍZENÍ

Pro tažení malého přívěsu (obr. 44.C).

16.4 KRYCÍ PLACHTA

Chrání stroj před prachem v období, kdy je stroj mimo provoz (obr. 44.D).

16.5 SADA OCHRANNÉHO KRYTU ZADNÍHO VÝHOZU

Používá se místo sběrného koše v případě, že se tráva nesbírá (obr. 44.E) (Pouze pro modely se zadním sběrem).

16.6 SNĚHOVÉ ŘETĚZY 18"

Zvyšují přilnavost zadních kol v zasněženém terénu a umožňují použití sněhových radlic (obr. 44.F).

16.7 KOLA DO BLÁTA/SNĚHU 18"

Zlepšují trakční výkon na sněhu a blátě (obr. 44.G).

16.8 PŘÍVĚSNÝ VOZÍK

K přepravě nástrojů nebo jiných předmětů, při dodržení maximálního povoleného zatížení (obr. 44.H).

16.9 SYPAČ

K rozhozu soli nebo hnojiv (obr. 44.I).

16.10 SBĚRAČ LISTÍ A TRÁVY

Ke sběru listí a trávy z travnatých povrchů (obr. 44.J).

16.11 SNĚHOVÁ RADLICE

K odhrnování a bočnímu hromadění odklízeného sněhu (obr. 44.K).

INDHOLDSFORTEGNELSE

1. GENERELLE OPLYSNINGER....2
2. GENERELLE SIKKERHEDSADVARSLER..2
3. SIKKERHEDSADVARSLER FOR PLÄNEKLIPPER MED F∅RERSÆDE ..... 5

4.1 Opis stroja a zamýšl'ané použitie...... 7
4.2 Výstražné symboly 8
4.3 Typový štítok 9
4.4 Hlavné časti....9

1. MONTÁŽ....9

7.1 Prípravné úkony....20
7.2 Bezpečnostné kontroly 20
7.3 Použitie stroja na svahoch 22
7.4 Uvedenie do činnosti 22

1) Bezpečnost na pracovisku

2) Bezpečnost' elektrických zariadení

• V záujme neprerušeného dodávania elektrického prúdu počas nabíjania:

- Pripojte stroj k zásuvke s dostatočnou prúdovou intenzitou.

3) Osobná bezpečnost'

i) Kábel nabíjačky uchovávajte mimo dosahu detí.

6) Servis

4.1.3 Okruh používatel'ov

Pred použitím stroja si prečítajte návod.

UPOZORNENIE

Vytiahnite kl'úč a oboznámte sa s návodom pred vykonaním akéhokol'vek úkonu údržby alebo opravy.

NEBEZPEČENSTVO VYMR-ŠTENIA PREDMETOV

I. Motor prevodu: dodáva pohyb kolesám.

1. Jazda dopredu. Stlačením pedála dopredu sa stroj začne pohybovať dopredu. Zvýšenie tlaku na pedál má za následok postupné zvýšenie rýchlosti stroja.

1. Aktivované: Stlačením núdzového tlačidla sa zastavia motory kosiacich zariadení a ovládača chodu.

6.9.1 Tlačidlový panel (typ „I“) obr. 13

Tlačidlo uvedenia stroja do chodu

6.9.2 Tlačidlový panel (typ „II“) obr. 13

Tlačidlo uvedenia stroja do chodu

• stlačit tlačidlo (obr. 13.G) alebo
• zašliapnuť na plynový pedál (obr. 12.F).

Tlačidlo vol'by režimu kosiaceho zariadenia

6.9.3 Tlačidlový panel (typ „III“) obr. 13

Tlačidlo uvedenia stroja do chodu

Pri spätnom chode nie je možné aktivovat funkciu „CRUISE CONTROL“.

POZNÁMKA

Ikona na obr. 13.W je graficky rozdelená na sedem sekcií, každá z nich označuje odlišnú výšku kosenia.

Ukazovatel' prúdového odberu

Ukazovatel' obr. 13.Z. označuje úroveň prúdového odberu akumulátora zo strany stroja.

POZNÁMKA

1. Stiahnite aplikáciu s pomocou QR kódu na obr. 43.

2. Postupujte podl'a pokynov.

Pred každým použitím skontrolujte stav nabitia akumulátora (obr. 13.F).

7.1.2 Nastavenie sedadla

7.1.3 Tlak v pneumatikách

7.2.1 Celková bezpečnostná kontrola

Dodržujte limity uvedené v Tabul'ke „Technické parametre“ a na obr. 18, bez ohl'adu na smer jazdy.

Po ukončení kosenia:

1. Uvol'nite plynový pedál, aby ste zastavili jazdu.

2. Vypnite stroj vybraním kl'úča.

POZNÁMKA

8.2.1 Výdrž akumulátora

Pre optimalizáciu výdrže akumulátora je vždy vhodné:

Nevykonávajte úkony údržby a čistenia počas nabíjania akumulátorov.

• spustite montážny celok kosiacich zariadení dole;
• fúkajte stlačený vzduch (obr. 30).

8.5 MAZANIE

• Maximálna možná výška zdviháka je 110 mm. (obr. 35).
• Umiestnite zdvihák pod zadnú nápravu, v mieste vyznačenom na obrázku (obr. 36.A).

POZNÁMKA

9.4.2 LED TYP II (s objímkou s bajonetovým závitom)

Úkon Interval	(hodiny)	vykonaný (Dátum alebo hodiny) Poznámky
Kontrola všetkých upevnení	Pred každým použitím
Kontrola tlaku v pneumatikách	Pred každým použitím					ods. 7.1.3
Bezpečnostné kontroly / Overenie funkčnosti ovládacích prvkov	Pred každým použitím					ods. 7.2
Kontrola páky odblokovania prevodu	Pred každým použitím					ods. 6.3
Montáž/Kontrola ochranných krytov na výstupe	Pred každým použitím					ods. 5.5
Nabitie akumulátora	Pred každým použitímPo každom použitíPred skladovaním					ods. 8.2
Celkové vyčistenie a kontrola	Po každom použití					ods. 8.4
Kontrola prípadného poškodenia stroja. V prípade potreby sa obráťte na autorizované servisné stredisko.	Po každom použití
Kontrola upevnenia a naostrenia kosiacich zariadení	25					*
Výmena kosiacich zariadení	100 *
Celkové mazanie	25 ods. 8.5 **
