NÁVOD NA OBSLUHU Tornado 598e STIGA

CS Sekačka se sedíci obsluhou, akumulátorový pohon NAVOD K POUZITI

SLOVENSKY - Preklad pôvodného návodu na použitie SK

[11] Frekvenčné pásmo resp. pásma, v ktorých rádiové zariadenie pracuje

[12] Maximálny vysokofrekvenčný výkon prenášaný vo frekvenčnom pásme, resp. pásmach, v ktorých rádiové zariadenie pracuje.

[13] Predné pneumatiky

[14] Zadné pneumatiky

[15] Tlak hustenia predných pneumatík

[16] Tlak hustenia zadných pneumatík

[17] Hmotnost (*)

[18] Minimálny akčný rádius otáčania

[19] Výška kosenia

[20] Šírka orezávania

[21] Rýchlost' posunu (orientačná), pri posune vpred

[22] Rýchlost posunu (orientačná), pri spätnom chode

[23] Maximálny povolený náklon

[24] Rozmery

[25] Dížka

[26] Dížka s košom (dížka bez koša)

[27] Šírka

[28] Šírka vychyl'ovača bočného vyhadzovania (Šírka bez vychyl'ovača bočného vyhadzovania)

[29] Výška

[30] Kód kosiaceho zariadenia

[44] Prídavné zariadenia na požiadanie

[44.A1, 42.A2] Súprava pre mulčovanie

[44.C] Súprava t'ažného zariadenia

[44.D] Krycia plachta

[44.E] Súprava ochranného krytu zadného vyhadzovania (výlučne pre sériu MP)

[44.F] Snehové retaze

[44.G] Kolesá do blata / snehu

[44.H] Príves

[44.1] Posypávač

* Ohľadne uvedeného parametra vychádzajte z hodnoty uvedenej na identifikačnom štítku stroja.

[1] SL - TEHNIČNI PODATKI

4.1.2 Nevhodné použití

Ikona prítomnosti operátora ve stroji

Ikona prítomnosti operátora ve stroji

Ikona prítomnosti operátora ve stroj

Pro optimalizaci autonomie akumulátoru je vždy vhodné:

3.1 Inštruktáž....5
3.2 Prípravné úkony....5
3.3 Počas použitia 5
3.4 Údržba a skladovanie 6
3.5 Ochrana životného prostredia ..... 7

1. OBOZNÁMENIE SA SO STROJOM......7

5.1 Jednotlivé časti pre montáž.... 10
5.2 Montáž volantu 10
5.3 Montáž sedadla.... 10
5.4 Montáž predného nárazníka...... 10
5.5 Montáž vychyľovača bočného vyhadzovania (len pri modeloch s bočným vyhadzovaním).... 10
5.6 Montáž bočných výstuží celku kosiacich zariadení (len pri modeloch s bočným vyhadzovaním, ak je súčasťou) 11
5.7 Montáž a zostavenie zadnej dosky (len pre modely so zadným zberom)....11
5.8 Montáž zberného koša (len pre modely so zadným zberom) (len pre modely typu „III“). 11

1. OVLÁDACIE PRVKY 12

6.1 Prepínač s klúčom.... 12
6.2 Plynový pedál....12
6.3 Páka zaradenia / vyradenia prevodu 12
6.4 Nastavenie výšky kosenia 12
6.5 Núdzové tlačidlo.... 13
6.6 Pomocná zásuvka pre príslušenstvo USB....13
6.7 zariadenie pre zvukový signál...... 13
6.8 Páka preklopenia zberného koša (len pri modeloch so zadným zberom)....14
6.9 Tlačidlový panel.... 14
6.10 Funkcia Bluetooth (ak je súčasťou).... 19

1. POUŽITIE STROJA 20

7.5 Pracovná činnosť 22
7.6 Zastavenie....24
7.7 Po použití....24

1. BEŽNÁ ÚDRŽBA....24

8.1 Všeobecné informácie....24
8.2 Akumulátor 25
8.3 antiskalpovacie kolieska 27
8.4 Čistenie 27
8.5 Mazanie....28
8.6 Upevňovacie matice a skrutky ..... 28

1. MIMORIADNA ÚDRŽBA 28

9.1 Odporúčania na zaistenie bezpečnosti....28
9.2 Celok kosiacich zariadení / kosiace zariadenia....28
9.3 Výmena predných / zadných kolies ... 29
9.4 Výmena LED žiaroviek 30

1. SKLADOVANIE 30

2. MANIPULÁCIA A PREPRAVA 30

3. SERVISNÁ SLUŽBA A OPRAVY 31
4. ZÁRUČNÉ PODMIENKY....31
5. TABULKA ÚDRŽBY....32
6. IDENTIFIKÁCIA PORÚCH 32
7. PRÍSLUŠENSTVO....36

16.1 Súprava pre „mulčovanie“...... 36
16.2 Nabíjačka (rýchlonabíjanie) ...... 36
16.3 SÚPRAVA ŤAŽNÉHO ZARIADENIA....36
16.4 Krycia plachta.... 36
16.5 Súprava ochranného krytu zadného vyhadzovania ....36
16.6 Snehové reťaze 18"....36
16.7 Kolesá do blata / snehu 18"...... 36
16.8 Prívesný vozík.... 36
16.9 Posypávač 36
16.10 Zberač lístia a trávy.... 36
16.11 Snehová radlica.... 36

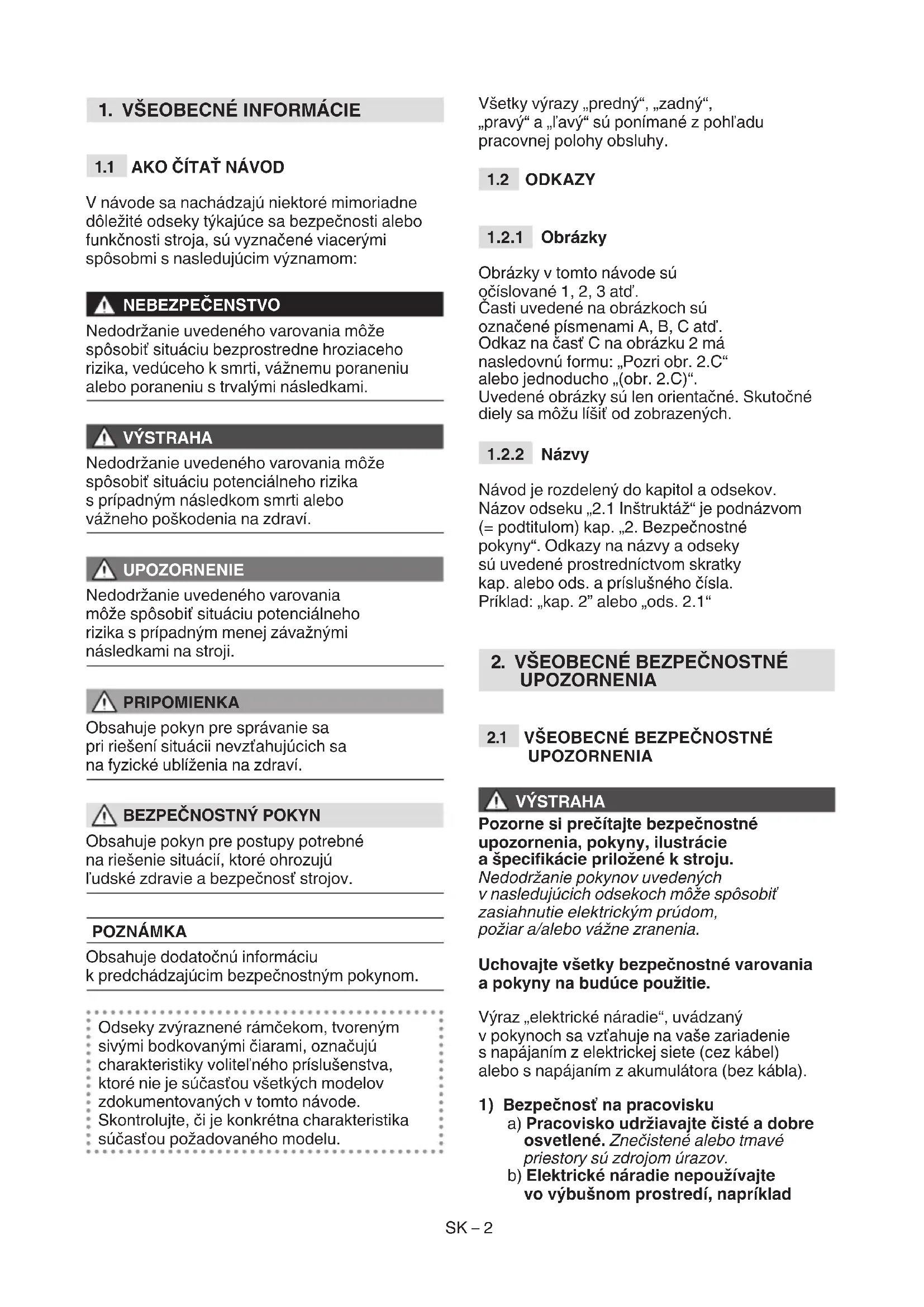

1. VŠEOBECNÉ INFORMÁCIE

1.1 AKO ČÍTAŤ NÁVOD

V návode sa nachádzajú niektoré mimoriadne dôležité odseky týkajúce sa bezpečnosti alebo funkčnosti stroja, sú vyznačené viacerými spôsobmi s nasledujúcim významom:

NEBEZPEČENSTVO

Nedodržanie uvedeného varovania môže spôsobit situáciu bezprostredne hroziaceho rizika, vedúceho k smrti, vážnemu poraneniu alebo poraneniu s trvalými následkami.

VÝSTRAHA

Nedodržanie uvedeného varovania môže spôsobit situáciu potenciálneho rizika s prípadným následkom smrti alebo vážneho poškodenia na zdraví.

UPOZORNENIE

Nedodržanie uvedeného varovania môže spôsobit situáciu potenciálneho rizika s prípadným menej závažnými následkami na stroji.

PRIPÓMIENKA

Obsahuje pokyn pre správanie sa pri riešení situácii nevzt'ahujúcich sa na fyzické ublíženia na zdraví.

BEZPEČNOSTNÝ POKYN

Obsahuje pokyn pre postupy potrebné na riešenie situácií, ktoré ohrozujú l'udské zdravie a bezpečnosť strojov.

POZNÁMKA

Obsahuje dodatočnú informáciu k predchádzajúcim bezpečnostným pokynom.

Odseky zvýraznené rámčekom, tvoreným sivými bodkovanými čiarami, označujú charakteristiky volitelného príslušenstva, ktoré nie je súčasťou všetkých modelov zdokumentovaných v tomto návode. Skontrolujte, či je konkrétna charakteristika súčasťou požadovaného modelu.

Všetky výrazy „predný“, „zadný“, „pravý“ a „l'avý“ sú ponímané z pohl'adu pracovnej polohy obsluhy.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v tomto návode sú očíslované 1, 2, 3 atd'. Časti uvedené na obrázkoch sú označené písmenami A, B, C atd'. Odkaz na časť C na obrázku 2 má nasledovnú formu: „Pozri obr. 2.C“ alebo jednoducho „(obr. 2.C)“. Uvedené obrázky sú len orientačné. Skutočné diely sa môžu líšit od zobrazených.

1.2.2 Názvy

Návod je rozdelený do kapitol a odsekov. Názov odseku „2.1 Inštruktáž“ je podnázvom (= podtitulom) kap. „2. Bezpečnostné pokyny“. Odkazy na názvy a odseky sú uvedené prostredníctvom skratky kap. alebo ods. a príslušného čísla. Príklad: „kap. 2“ alebo „ods. 2.1“

2. VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA

2.1 VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA

VÝSTRAHA

Pozorne si prečítajte bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie priložené k stroju. Nedodržanie pokynov uvedených v nasledujúcich odsekoch môže spôsobit' zasiahnutie elektrickým prúdom, požiar a/alebo vážne zranenia.

Uchovajte všetky bezpečnostné varovania a pokyny na budúce použitie.

Výraz „elektrické náradie“, uvádzaný v pokynoch sa vzťahuje na vaše zariadenie s napájaním z elektrickej siete (cez kábel) alebo s napájaním z akumulátora (bez kábla).

a) Pracovisko udržiavajte čisté a dobre osvetlené. Znečistené alebo tmavé priestory sú zdrojom úrazov.
b) Elektrické náradie nepoužívajte vo výbušnom prostredí, napríklad

v prítomnosti horl'avých kvapalín, plynov alebo prachov. Ked' je elektrické náradie v činnosti, tvoria sa iskry, ktoré môžu zapálit' prach alebo výpary.

c) Počas používania elektrického náradia držte deti a iné prítomné osoby v bezpečnej vzdialenosti. Rozptyľovanie môže spôsobit’ stratu kontroly.

a) Zástrčka nabíjačky musí byť kompatibilná so zásuvkou na elektrický prúd. Nikdy zástrčku neupravujte. Nepoužívajte adaptéry s káblom nabíjačky vybavenej uzemnením. Zástrčky, ktoré neboli nijako upravované a ktoré sú vhodné pre danú zásuvku, znižujú riziko zásahu elektrickým prúdom.

b) Zástrčka elektrického náradia musí byť kompatibilná so zásuvkou na elektrický prúd. Nikdy zástrčku neupravujte. Nepoužívajte adaptéry s elektrickým náradím vybaveným uzemnením. Zástrčky, ktoré neboli nijako upravované a ktoré sú vhodné pre danú zásuvku, znižujú riziko zásahu elektrickým prúdom.

c) Zabráňte kontaktu tela s povrchmi použitými ako kostra alebo uzemnenie, napr. rúrky, radiátory, sporáky, chladničky. Riziko zásahu elektrickým prúdom sa zvyšuje, ak je telo v kontakte s kostrou alebo uzemnením.

d) Nevystavujte elektrické náradie dažďu alebo vlhkému prostrediu. Voda, ktorá preníkne do elektrického náradia zvyšuje riziko zasiahnutia elektrickým prúdom.

e) Pri odpájaní zástrčky nikdy neťahajte za kábel. Kábel nabíjačky držte d'aleko od zdrojov tepla, od oleja, ostrých hrán a od pohybujúcich sa častí. Poškodený alebo zauzlený kábel zvyšuje riziko zásahu elektrickým prúdom.

f) Nepoužívajte kábel nevhodným spôsobom. Nepoužívajte kábel na prepravu, t'ahanie ani odpojenie nástrojov zo zásuvky. Udržujte kábel d'aleko od zdrojov tepla, od oleja, ostrých hrán a od pohybujúcich sa častí. Poškodený alebo zauzlený kábel zvyšuje riziko zásahu elektrickým prúdom.

g) Pri používaní elektrického náradia v exteriéri používajte predlžovací kábel vhodný na vonkajšie použitie. Použitie predlžovacieho kábla vhodného na vonkajšie použitie znižuje riziko zásahu elektrickým prúdom.

h) Ak nie je možné vyhnút sa používaniu elektrického náradia vo vlhkom prostredí, použite zásuvku s prúdovým chráničom (RCD-Residual Current Device). Použitie prúdového chrániča RCD znižuje riziko zásahu elektrickým prúdom.

i) Pripájajte nabíjačku len do zásuviek s napätím a frekvenciou zodpovedajúcimi údaju uvedenému na štítku.

NEBEZPEČENSTVO

Vlhkost' nie je kompatibilná s elektrinou:

- Manipulácia s elektrickými káblami a ich zapájanie sa musia vykonávať v suchom stave.

- Nikdy nedopustte kontakt elektrickej zásuvky ani kábla z vlhkou oblastou (kaluž, alebo vlhký terén).

- V prípade potreby používajte predlžovačky s integrálnymi vodotesnými homologizovanými zásuvkami, ktoré sú dostupné v predajnej sieti.

- Príprava elektrickej zásuvky na nabíjanie pripojenej na elektrickú sieť budovy musí byť vykonaná kvalifikovaným elektrikárom a musí byť vhodne chránená prúdovým chráničom (RCD-Residual Current Device) s odpájacím prúdom v súlade s platnými predpismi.

- Nesprávne pripojenie môže spôsobit skraty, vážne zranenia osób vrátane smrtel'ných následkov.

- Preverte vhodnosť celkového zaťaženia elektroinštalácie.

- Vyhnite sa súčasnému používaniu elektrických zariadení s vysokým prúdovým odberom.

a) Dávajte pozor a majte pod kontrolou všetko, čo sa deje a pri používaní elektrického náradia používajte zdravý rozum. Elektrické náradie nepatrí do rúk unaveným osobám alebo osobám pod vplyvom omamných látok, alkoholu alebo liekov. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit vážne zranenie osób.

b) Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie ochranných prostriedkov ako sú protiprachové masky, protišmyková obuv, ochranné prilby alebo slúchadlá na ochranu sluchu znižuje pravdepodobnosť úrazov.

c) Zabráňte náhodnému spusteniu zariadenia. Pred zapojením zástrčky, pred uchopením alebo prepravou elektrického náradia sa uistite, že vypínač sa nachádza v polohe „OFF“. Prenášanie elektrického

náradia s prstom na vypínači alebo jeho zapojenie do elektrickej siete s vypínačom v polohe „ON“ je zdrojom nehôd.

d) Pred zapnutím elektrického naradia odstráňte všetky kl'úče a nastavovacie nástroje. Ak ostane kl'úč alebo nastavovací nástroj v kontakte s rotujúcou časťou stroja, môže dôjst' k zraneniam osôb.

e) Nenakláňajte sa. Vždy stojte pevne a telo držte vo vyrovnanej polohe. Umožní vám to lepšiu kontrolu elektrického náradia v nečakaných situáciách.

f) Používajte vhodný odev. Nepoužívajte volné oblečenie a šperky. Vlasy a odev držte v bezpečnej vzdialenosti od pohyblivých častí. Volné odevy, šperky alebo dlhé vlasy sa môžu zachytit do pohyblivých častí.

g) Ak sú k dispozícii prídavné zariadenia na odsávanie a odvádzanie prachu, uistite sa, že budú pripojené a používané správnym spôsobom. Používanie týchto zariadení znižuje riziká spojené s výskytom prachu.

h) Nedovol'te, aby rutina v používaní zariadenia spôsobila, že budete so sebou spokojní a začnete ignorovať zásady bezpečnosti pri práci s elektrickým náradím. Neopatrné konanie môže v okamihu spôsobit' vážne zranenie.

4) Používanie a ochrana elektrického náradia

a) Nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na danú prácu. Vhodné elektrické náradie odvedie svoju prácu pri navrhnutej rýchlosti lepšie a bezpečnejšie.

b) Nepoužívajte elektrické náradie, ak ho nie je možné vypínačom uviest do činnosti alebo ho zastaviť. Elektrické náradie, ktoré sa nedá zapnút pomocou vypínača, je nebezpečné a musí sa opraviť.

c) Nepoužívajte stroj, ak sa ho s pomocou prepínača s kl'účom nedá riadne spustiť alebo zastavit'. Stroj, ktorý nie je možné uviest do chodu s pomocou prepínača s kl'účom, je nebezpečný a musí byt opravený v servisnom stredisku.

d) Pred akýmkol'vek nastavovaním, výmenou výbavy alebo odložením elektrického náradia z neho vyberte kl'úč zapal'ovania. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.

e) Nepoužívané elektrické náradie odložte z dosahu detí a nedovol'te používať stroj osobám, ktoré ho nepoznajú

a nie sú oboznámené s týmito pokynmi. Elektrické náradie je v rukách nezaškolených používatel'ov nebezpečné.

f) Dbajte na údržbu elektrického náradia a jeho výbavy. Skontrolujte, či sú pohyblivé časti vyrovnané a či sa môžu vol'ne pohybovať, či žiadna časť nie je poškodená a či nenastala žiadna okolnosť, ktorá akýmkol'vek spôsobom môže ovplyvnit funkčnosť elektrického náradia. V prípade poškodenia sa musí elektrické náradie opraviť, až potom sa môže znova používať. Mnohé nehody sú spôsobené nedostatočnou údržbou.

g) Rezné nástroje udržiavajte ostré a čisté. Správna údržba rezných nástrojov s dostatočne nabrúsenými čepel'ami zabezpečuje menšiu pravdepodobnosť zaseknutia a l'ahšiu ovládatel'nosť.

h) Elektrické náradie a jeho výbavu používajte v súlade s dodanými pokynmi, vždy berte ohľad na pracovné podmienky a typ činnosti, ktorú máte vykonat'. Používanie elektrického náradia na iné činnosti, než sú predpokladané môže spôsobit' vznik nebezpečných situácií.

i) Držiaky a povrchy uchopenia udržiavajte v čistote, suché a bez stôp oleja alebo maziva. Klzké držiaky a povrchy uchopenia neumožňujú bezpečný pohyb a ovládanie náradia v nepredvídatel'ných situáciách.

5) Používanie a bezpečnostné opatrenia pri používaní akumulátorového náradia

a) Na nabíjanie akumulátora používajte len nabíjačky akumulátorov odporúčané výrobcom. Nabíjačka akumulátorov vhodná na daný typ akumulátora môže pri používaní s iným akumulátorom spôsobit' vzník rizika požiaru, zasiahnutia elektrickým prúdom, prehriatia alebo vytekania žieravého elektrolytu.

b) Používajte len akumulátory určené na vaše zariadenie. Používanie iného akumulátora môže spôsobit vzník rizika poranení a požiaru.

c) Ked' sa akumulátor nepoužíva, je potrebné držať ho v bezpečnej vzdialenosti od iných kovových predmetov ako sú svorky, mince, kl'úče, klince, skrutky alebo malé kovové predmety, ktoré by pri náhodnom kontakte mohli spôsobit' skrat. Skratovanie kontaktov akumulátora môže spôsobit' vznietenie alebo požiar.

d) Z akumulátora v zlom stave môže začať vytekať elektrolyt. Zabráňte kontaktu s elektrolytom. V prípade náhodného kontaktu opláchnite

zasiahnutú oblast' vodou. V prípade zasiahnutia očí elektrolytom vyhl'adajte lekársku pomoc. Vytečený elektrolyt z akumulátora môže spôsobit' podráždenie kože alebo popáleniny.

e) Nepoužívajte poškodený alebo upravovaný akumulátor alebo náradie. Poškodené alebo upravované akumulátory môžu predstavovať nepredvídatel'nú reakciu s následným vznikom požiaru, výbuchu alebo poranenia.

f) Nevystavujte akumulátor alebo náradie plameňom alebo vysokej teplote. Vystavenie akumulátora pôsobeniu plameňa alebo teploty nad 70 °C môže byť príčinou výbuchu.

g) Dodržujte všetky pokyny pri nabíjaní a nenabíjajte akumulator alebo náradie pri inej teplote ako je teplotný rozsah podl’a pokynov. Nesprávne nabíjanie alebo teploty presahujúce uvedený teplotný rozsah môžu byť príčinou poškodenia akumulátora a zvýšeného rizika vzniku požiaru.

h) Nenabíjajte akumulátory na miestach, kde sa nachádzajú pary, horľavé látky alebo vo vel’mi vlhkom prostredí. Ak nie je možné vyhnúť vlhkému prostrediu, použite zásuvku s prúdovým chráničom (RCD-Residual Current Device, aby ste znížili riziko zásahu elektrickým prúdom.

a) Elektrické náradie nechajte opravit kvalifikovanému pracovníkovi s použitím výhradne originálnych náhradných dielov. To zaručí bezpečnosť elektrického náradia.

b) Nikdy nevykonávajte opravy akumulátora. Opravy môže vykonávať výrobca alebo špecializované servisné stredisko.

3. BEZPEČNOŠTNÉ UPOZORNENIA PRE KOSAČKU SO SEDIACOU OBSLUHOU

3.1 INŠTRUKTÁŽ

• Oboznámte sa s ovládacími prvkami stroja a so správnym spôsobom jeho použitia. Naučte sa rýchlo zastaviť stroj.
• Nikdy nedovol'te, aby stroj použivali deti alebo osoby, ktoré nie sú dokonale oboznámené s pokynmi na jeho používanie. Miestne zákony môžu určit minimálny vek používatel'a.

• Neprevážajte deti alebo iné osoby.

• Majte na pamäti, že používatel' je zodpovedný za nehody a nepredvídané udalosti voči iným osobám a ich majetku. Zhodnotenie možných rizík pri práci na zvolenom teréne je v kompetencii používatel'a, ktorý je tiež zodpovedný za prijatie všetkých dostupných opatrení na zaistenie vlastnej bezpečnosti a tiež bezpečnosti iných osób, zvlášť na svahoch, nerovnom, klzkom a nestabilnom teréne.

• Tento návod je integrálnou súčasťou stroja, preto k nemu musí byť priložený vždy v prípade dočasného alebo trvalého odstúpenia stroja iným osobám.

3.2 PRÍPRAVNÉ ÚKONY

Osobné ochranné prostriedky (OOP)

• Používajte vhodný odev, odolnú pracovnú protišmykovú obuv a dlhé nohavice. Nepracujte so strojom bosí alebo v otvorených sandáloch. Používajte chrániče sluchu.
• Použitie chráničov sluchu môže znížit schopnosť začut’ prípadné varovania (krik alebo alarm). Venujte maximálnu pozornosť dianiu v pracovnom priestore.
• Nemajte na sebe šály, plášte, náhrdelníky, náramky, odev s vol'nými časťami alebo odev so šnúrkami alebo kravatou a akékol'vek visiace alebo vol'né doplnky všeobecne, pretože by sa mohli zachytit do stroja alebo do predmetov a materiálov, ktoré sa nachádzajú na pracovisku.
• Dlhé vlasy si zviažte.

Pracovný priestor / Stroj

Dôkladne prezrite celú pracovnú plochu a odložte z nej všetko, čo by mohlo byť vymrštené strojom, alebo by mohlo poškodit kosiace zariadenie/otáčajúce sa súčasti (kamene, vetvy, železné drôty, kosti atd').

3.3 POČAS POUŽITIA

Pracovný priestor

• Nepoužívajte stroj v prostredí s rizikom výbuchu v prostredí s horľavými kvapalinami, plynmi alebo prachom. Elektrické kontakty alebo mechanické trenie môžu vytvárať iskry, ktoré môžu zapáliť prach či výpary.
• Pracujte len pri dennom svetle alebo pri dobrom umelom osvetlení.
• Zabezpečte, aby sa v pracovnom priestore nenachádzali osoby, deti a zvieratá. Je potrebné, aby boli deti pod dohl'adom dospelej osoby.

• Vyhýbajte sa práci s mokrou trávou, počas dažd'a a ak existuje nebezpečenstvo búrky, hlavne s pravdepodobnosťou bleskov.

• Venujte mimoriadnu pozornosť nepravidelnostiam terénu (hrbole, priekopy), svahom, skrytým nebezpečenstvám a prítomnosti prípadných prekážok, ktoré by mohli obmedzovať viditel'nosť.

• Venujte vel'kú pozornosť blízkosti zrázov, priekop alebo medzí. Ked' jedno z kolies prejde za okraj, alebo ked' okraj poklesne, stroj sa môže prevrátiť.
• Venujte pozornosť svahovitému terénu, ktorý vyžaduje mimoriadnu pozornosť, aby sa zabránilo prevráteniu alebo strate kontroly nad strojom. Hlavné dôvody straty kontroly nad strojom sú:
• Nedostatočná pril'navosť kolies.
• Príliš vysoká rýchlost.
• Prudké zmeny smeru.
• Nevhodný spôsob brzdenia.
• Nevhodné použitie stroja.
• Nedostatočné znalosti o možných dôsledkoch jazdy pri zlých podmienkach terénu.
• Použitie stroja v úlohe t'ažného vozidla.
• Pri použití stroja blízko pri ceste dávajte pozor na premávku.

PRIPOMIENKA

Stroje v tomto návode nie sú konštruované ako t'ažné vozidlá.

Pravidlá správania sa

• Počas jazdy a počas pracovnej činnosti sa nerozptyl'ujte a zostaněte náležite sústredení.
• Bud'te opatrní pri použití spätného chodu alebo pohybe dozadu. Pred spätným chodom i počas neho sa presvedčte, či v ceste nestoja žiadne prekážky.
• Venujte pozornosť použitiu príslušenstva, ktoré by mohlo narušiť stabilitu stroja, hlavne na svahoch.
• Udržujte ruky a chodidlá neustále v dostatočnej vzdialenosti od kosiaceho zariadenia, a to počas štartovania i počas použitia stroja.
• Udržujte ruky a chodidlá v dostatočnej vzdialenosti od podstavca sedadla. Hrozí riziko poranenia pomliaždením.

VÝSTRAHA

Kosiace zariadenie sa otáča ešte pár sekúnd po jeho vyradení alebo po vypnutí motora.

VÝSTRAHA

Venujte pozornosť montážnemu celku kosiaceho zariadenia s viac ako jedným

kosiacim zariadením, pretože jedno otáčajúce sa kosiace zariadenie môže spôsobit' otáčanie ostatných kosiacich zariadení.

BEZPEČNOSTNÝ POKYN

V prípade porúch alebo nehody počas pracovnej činnosti okamžite zastavte motor a zabezpečte oddialenie stroja tak, aby sa zabránilo d'alším škodám; v prípade nehôd s následkom ublíženia na zdraví vám alebo tretím osobám okamžite uplatnite postupy prvej pomoci, ktoré sú najvhodnejšie pre danú situáciu a obrátte sa na Zdravotné zariadenie pre potrebné ošetrenie. Odstráňte akúkol'vek sutinu, ktorá by mohla spôsobit' škody a poraniť osoby alebo zvieratá, ponechané bez dozoru.

Obmedzenia použitia

• Nikdy nepoužívajte stroj, ked' sú poškodené ochranné kryty, ked' chýbajú alebo ked' nie sú správne umiestnené (zberný kôš, ochranný kryt bočného vyhadzovania alebo ochranný kryt zadného vyhadzovania).
• Nepoužívajte stroj ked' príslušenstvo/nástroje nie sú namontované v určených miestach.
• Nevykonávajte neoprávnené zásahy, nevypínajte, neodstraňujte bezpečnostné prvky/mikrospínače, ani ich nevyraďujte z činnosti.
• Nevystavujte stroj nadmernému namáhaniu, nevykonávajte s malým strojom náročné práce; použitie vhodného stroja znižuje riziká a zlepšuje kvalitu práce.
• Tento stroj nie je homologizovaný pre použitie na verejných komunikáciách. Môže byť používaný (v zmysle Dopravných predpisov) iba na súkromných pozemkoch, mimo verejnej dopravy.

ÚDRŽBA A SKLADOVANIE

Vykonávanie pravidelnej údržby a správneho skladovania zaistuje zachovanie bezpečnosti stroja a úrovne jeho výkonnosti.

Údržba

• Nikdy nepoužívajte stroj, ktorý ma opotrebované alebo poškodené časti. Chybné alebo opotrebované časti musia byť nahradené a nikdy nesmú byť opravované.
• Počas nastavovania stroja si dávajte pozor, aby vám neuviazli prsty medzi pohybujúce sa kosiace zariadenie a pevné časti stroja.
• Stroj dajte opraviť kvalifikovanému personálu s použitím výhradne originálnych náhradných dielov. Dodržaním tohto pokynu sa zvyšuje bezpečnosť stroja.

- Nikdy nevykonávajte opravy akumulátora. Opravy môže vykonávať výrobca alebo špecializované servisné stredisko.

BEZPEČNOSTNÝ POKYN

Úrovne hluku a vibrácií, uvedené v tomto návode, predstavujú maximálne prípustné hodnoty počas použitia stroja. Nevyvážený rezací prvok, príliš vysoká rýchlost pohybu a nedostatočná údržba výrazne ovplyvňujú akustické emisie a vibrácie. Preto je potrebné prijať preventívne opatrenia na odstránenie možných škôd, spôsobených vysokým hlukom a namáhaním v dôsledku vibrácií; vykonávajte pravidelnú údržbu stroja, používajte chrániče sluchu a popri pracovnej činnosti si doprajte oddych.

Skladovanie

Kvôli zníženiu rizika požiaru nenechávajte nádoby s odpadovými materiálmi vnútri miestnosti.

Ochrana životného prostredia musí byt zásadným hl'adiskom a prioritou pri použivaní stroja v záujme slušného občianskeho spolunažívania a prostredia, v ktorom žijeme.

• Dôkladne dodržujte miestne normy pre likvidáciu obalov, opotrebovaných súčastí alebo akýchkol'vek látok s vážnym dopadom na životné prostredie; tieto odpadky nesmú byť odhodené do bežného odpadu, ale musia byť separované a odovzdané do príslušných zberných stredísk, ktoré zabezpečia recykláciu materiálov.
• Dôsledne dodržujte miestne predpisy pre likvidáciu odpadového materiálu.
• Pri vyrad'ovaní stroja z prevádzky ho nenechávajte vol'ne v prírode, ale obráťte sa na zberné stredisko v súlade s platnými miestnymi predpismi.

Nelikvidujte elektrické zariadenia spolu s domovým odpadom. Podl'a Európskej Smernice 2012/19/EÚ o elektrickom a elektronickom odpade a jej znenia v súlade s národnými normami musia byt elektrické zariadenia po skončení svojej životnosti odovzdané do separovaného zberu kvôli ich ekologicky kompatibilnej recyklácii. Ked' sa elektrické zariadenia likvidujú na smetisku alebo vol'ne v prírode, škodlivé látky môžu preniknút do podzemných vôd a dostať sa do potravinového reťazca, čím môžu poškodiť vaše zdravie a kvalitu života. Na získanie podrobnejších informácií o likvidácii tohto výrobku sa obrátte na kompetentnú organizáciu

zaoberajúcu sa domovým odpadom, alebo na vášho predajcu.

Po skončení životnosti akumulátorov ich zlikvidujte, venujte im náležitú pozornosť rešpektujte pritom platnú miestnu legislatívu. Akumulátor obsahuje materiál, ktorý je nebezpečný pre vás aj pre okolie. Je potrebné ho odopnúť a zlikvidovat samostatne v zbernom stredisku, ktoré likviduje aj akumulátory s iónmi lítia.

Separovaný zber použitých výrobkov a obalov umožňuje recykláciu materiálov a ich opätovné použitie. Opätovné použitie recyklovaných materiálov pomáha predchádzať znečisteniu životného prostredia a znižuje dopyt po prvotných surovinách.

4. OBOZNÁMENIE SA SO STROJOM

4.1 OPIS STROJA A ZAMÝŠLANÉ POUŽITIE

Stroj je kosačka so sediacou obsluhou.

Stroj je vybavený elektrickým motorom,
ktorý uvádza do činnosti kosiace
zariadenie a elektrickým motorom,
ktorý zabezpečuje pohon.
Stroj je vybavený zadným náhonom.

Používatel' je schopný obsluhovať stroj a používať hlavné ovládacie prvky tak, že vždy zostane sedieť na mieste vodiča.

Bezpečnostné prvky namontované na stroji za- isťujú zastavenie motora a kosiaceho zariadenia v priebehu niekol’kých sekúnd. (ods. 7.2.2).

4.1.1 Zamýšl'ané použitie

Tento stroj bol navrhnutý a vyrobený na kosenie trávy.

Osobitne modely:

• MP 84 Li 48 Series V1/V2 a MP 98 Li 48 Series V3 môžu vykonávat:
1. kosenie trávy a jej zber do zberného koša;
2. kosenie trávy a jej zadné vyhadzovanie na zem (ak je súčasťou);
3. kosenie trávy, jej posekanie nadrobno a jej ponechanie na teréne (mulčovanie – ak je súčasťou).

Modely:

• SD 98 Li 48 Series V1/V2 e SD 108 Li 48 Series V3 môžu vykonávať:
• kosenie trávy a jej bočné vyhadzovanie;
• kosenie trávy, jej posekanie nadrobno a jej ponechanie na teréne (mulčovanie – ak je súčasťou).

Použitie špeciálneho príslušenstva, ktoré je určené výrobcom ako originálna výbava, alebo použitie volitelného príslušenstva, umožňuje vykonať túto pracovnú činnosť v rôznych prevádzkových režimoch, ktoré sú ilustrované v tomto návode, alebo v pokynoch, ktoré sú dodávané spolu s konkrétnym príslušenstvom. Taktiež aplikácia prídavného zriadenia (ak je odporúčané Výrobcom) môže rozšířit použitie o d’alšie funkcie v rámci obmedzení a podmienok uvedených v pokynoch, ktoré sú dodávané spolu s daným príslušenstvom.

4.1.2 Nesprávne použitie

Akékol'vek iné použitie ako vyššie opísané môže byť nebezpečné a spôsobit škody na zdraví osôb a/alebo na majetku. Za nevhodné použitie sa považuje (napríklad, ale nielen):

• vozenie iných l'udí, detí alebo zvierat na stroji, pretože by mohli spadnút a spôsobit si vážne zranenia alebo ohroziť bezpečnosť jazdy;
• používanie stroja na tlačenie nákladov;
• prechádzanie strojom po nestabilných klzkých, zamrznutých, skalnatých alebo nesúvislých terénoch, mlákach alebo mokradiach, kde nie je možné zhodnotiť pevnosť terénu;
• uvedenie kosiaceho zariadenia do činnosti na miestach bez trávnatého porastu;
• používanie stroja na zber lístia lebo sutiny.

PRIPOMIENKA

Nesprávne použitie stroja má za následok zrušenie záruky a odmietnutie akejkol'vek zodpovednosti zo strany výrobcu, pričom všetky následky za škody alebo za ublíženie na zdraví samotného používatel'a alebo tretích osôb bude znášať používatel'.

Tento stroj je určený pre spotrebitel'ov – neprofesionálnych používatel'ov. Je určený pre „hobby“ použitie a musí byt používaný len jednou osobou.

4.2 VÝSTRAŽNÉ SYMBOLY

Na stroji sú uvedené rôzne symboly (obr. 2). Ich funkciou je pripomenút obsluhe správanie, ktoré je potrebné dodržiavať, aby ho používala s potrebnou pozornosťou a opatrnosťou. Význam jednotlivých symbolov:

UPOZORNENIE

Nepracujte bez namonto- vaného ochranného krytu zadného vyhadzovania alebo zberného koša. (len pri mode- loch so zadným zberom)

NEBEZPEČENSTVO VYMR-ŠTENIA PREDMETOV

Nepracujte bez namontovaného vychyl'ovača bočného vyhadzovania. (len pre modely s bočným vyhadzovaním)

NEBEZPEČENSTVO VYMR-ŠTENIA PREDMETOV

Počas používania stroja udržujte osoby mimo pracovného priestoru.

NEBEZPEČENSTVO PRE- VRÁTENIA STROJA

Nepoužívajte stroj na svahoch so sklonom väčším ako 10°.

NEBEZPEČENSTVO POMLIAŽDENIA

Uistite sa, že deti sa nachá-dzajú d'aleko od stroja počas chodu motora.

NEBEZPEČENSTVO PORE-ZANIA

Kosiace zariadenia v pohybe. Nevkladajte ruky ani chodidlá do vnútorných priestorov kosiacich zariadení.

BEZPEČNOSTNÝ POKYN

Nalepovacie štítky, ktoré sú poškodené alebo už nečitatel'né, je nutné vymenit. Požiadajte o nové štítky vo vašom autorizovanom servisnom stredisku.

4.3 TYPOVÝ ŠTÍTOK

Identifikačný štítok obsahuje nasledovné údaje (obr. 1):

1. Úroveň akustického výkonu.
2. Označenie zhody „CE“ (ES).
3. Rok výroby.
4. Typ stroja.
5. Výrobné číslo.
6. Názov a adresa výrobcu.
7. Kód výrobku.
8. Maximálna rýchlost' motora.
9. Hmotnost' v kg.
10. Trieda elektrickej ochrany.
11. Nominálne napätie.
12. Kapacita akumulátora.

Identifikačné údaje stroja prepíšte do príslušných políčok na štítku uvedenom na zadnej strane obalu.

BEZPEČNOSTNÝ POKYN

Vždy, ked' sa obrátite na autorizovanú dielňu, používajte identifikačné údaje uvedené na identifikačnom štítku výrobku.

POZNÁMKA

Príklad vyhlásenia o zhode sa nachádza na poslednej strane návodu.

4.4 HLAVNÉ ČASTI

Stroj sa skladá z nasledujúcich hlavných častí,
ktorým zodpovedajú nasledujúce funkcie (obr. 1):

A. Montážny celok kosiacich zariadení: ide o celok tvorený ochranným krytom, pod ktorým sa nachádza rotačné kosiace zariadenie.
B. Kosiace zariadenia: sú to prvky určené na kosenie trávy; lopatky umiestnené na ich koncoch napomáhajú k nasmerovaniu pokosenej trávy smerom k vyhadzovaciemu kanálu.
C. Vychyl'ovač bočného vyhadzovania: ide o bezpečnostný ochranný kryt zabraňujúci vymršteniu cudzích predmetov, ktoré boli prípadne zachytené kosiacim zariadením, d'aleko za stroj (len pri modeloch s bočným vyhadzovaním).
D. Vyhadzovací kanál: je spojovací prvok medzi kosiacimi zariadeniami a zberným košom (len pri modeloch so zadným zberom).
E. Zberný kôš: okrem funkcie zberu pokosenej trávy je aj bezpečnostným

prvkom zabraňujúcim vymršteniu cudzích predmetov, ktoré boli prípadne zachytené kosiacim zariadením, d'aleko za stroj ((len pri modeloch so zadným zberom).

F. Ochranný kryt zadného vyhadzovania (k dispozícii ako volitel'né príslušenstvo): môže byť namontovaný namiesto zberného koša a zabraňovať tak vymršťovaniu cudzích predmetov, ktoré boli prípadne zachytené kosiacim zariadením, d'aleko za stroj (len pri modeloch so zadným zberom).

G. Sedadlo vodiča: je to pracovné miesto pre obsluhu a je vybavené senzorom, ktorý signalizuje prítomnosť vodiča, kvôli aktivovaniu príslušných bezpečnostných zariadení.

H. Motor nožov: dodáva pohyb kosiacim zariadeniam.

J. Akumulátor: dodáva energiu pre motory a všetky elektrické komponenty stroja.

K. Predný nárazník: poskytuje ochranu predným častiam stroja.

L. Volant: slúži na ovládanie natočenia predných kolies.

M. Tlačidlový panel : rozhranie, na ktorom sa nachádzajú všetky hlavné ovládače na používanie stroja.

5. MONTÁŽ

VÝSTRAHA

Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú opísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu. Nepoužívajte stroj skôr, ako vykonáte všetky úkony uvedené v odseku „MONTÁŽ“.

Zo skladovacích a prepravných dôvodov nie je stroj kompletne zmontovaný priamo vo výrobnom závode. Pre jeho uvedenie do prevádzky je potrebné jednotlivé časti rozbaliť a namontovať.

Stroj musí byť rozbalený a zmontovaný na rovnej a pevnej ploche, s dostatočným priestorom pre manipuláciu so strojom a s obalmi a s použitím vhodného náradia.

5.1 JEDNOTLIVÉ ČASTI PRE MONTÁŽ

V obale sa nachádzajú aj komponenty pre montáz, uvedené v zozname, v nasledujúcej tabul'ke:

	Opis
1 Volant
2 Kryt palubnej dosky a komponenty montáže volantu
3 Sedadlo vodiča
4 Nabíjačka
5 Predný nárazník
6 Antskalpovacie kolieska
7 Kôš s príslušným montážnym spojovacím materiálom a pokynmi k nemu (len pre modely so zadným zberom)
8 Spodná časť zadnej dosky, podpery koša a príslušenstvo na skompletovanie a montáž (len pre modely so zadným zberom)
9 Vychyl’ovač bočného vyhadzovania (len pri modeloch s bočným vyhadzovaním)
10 Bočné výstuže celku kosiacich zariadení (len pri modeloch so zadným vyhadzovaním, ak je súčasťou).
11 Vrecko s:- návodom a dokumentami- spojovacím materiálom pre montáž sedadla- výbava pre montáž vychyl’ovača bočného vyhadzovania (len pri modeloch s bočným vyhadzovaním)- 2 kl’úče zapal’ovania
12 Súprava držiaka na mobil (ak je súčasťou).

5.1.1 Rozbalenie

1. Opatrne otvorte obal a venujte pozornosť zabráneniu straty jednotlivých častí.
2. Prečítajte si dokumentáciu, ktorá sa nachádza v škatuli, vrátane tohto návodu.
3. Vyberte zo škatule všetky nenamontované časti.
4. Vyberte stroj z obalu za dodržania nižšie uvedených opatrení:

- Premiestnite kosiace zariadenia do maximálnej výšky (ods. 6.4), aby sa zabránilo jeho poškodeniu pri zostupe stroja zo základnej palety.

• Zarad'te odist'ovaciu páku zadného prevodu do polohy „odblokovaná“ (ods. 6.3).
• Spustte stroj zo základovej palety.

5.2 MONTÁŽ VOLANTU

1. Umiestnite stroj na vodorovní plochu a vyrovnajte predné kolesá.
2. Nasad'te náboj (obr. 3.A) na hriadel' (obr. 3.B), dbajte pri tom, aby trň (obr. 3.C) správne zapadol na miesto na náboji.
3. Nasad'te kryt palubnej dosky (obr. 3.D) tak, aby zaklapli jednotlivé spoje.
4. Namontujte volant (obr. 3.E) na náboj (obr. 3.A) tak, aby jeho lúče smerovali k sedadlu.
   5a. Len pre volant typu „I“ – Vložte dištančný prvok (obr. 3.F) a zaistite volant prostredníctvom dodávaného spojovacieho materiálu (obr. 3.G) v uvedenom poradí.
   5b. Len pre volant typu „II“ – Upevnite volant a zaistite volant prostredníctvom dodávaného spojovacieho materiálu (obr. 3.F, 3.G) v nasledovnom poradí.
   6a. Len pre volant typu „I“ – Nasad'te kryt volantu (obr. 3.H) tak, aby zaklapol na svoje miesto.
   6b. Len pre volant typu „II“ – Nasad'te držiak na mobil (obr. 3.H) tak, aby zaklapol na svoje miesto.

5.3 MONTÁŽ SEDADLA

Namontujte sedadlo (obr. 4.A) na dosku (obr. 4.B) s použitím skrutiek (obr. 4.C).

5.4 MONTÁŽ PREDNÉHO NÁRAZNÍKA

1a. Len pre nárazníky typu „I“ – Namontujte predný nárazník (obr. 5.A) na spodnú časť rámu (obr. 5.B) s použitím štyroch skrutiek (obr. 5.C).
1b. Len pre nárazník typu „Il“

1. Namontujte oba držiaky (obr. 5.A) a (obr. 5.B) na spodnú časť rámu (obr. 5.C), dodržte smer montáže označený na obrázku: R = vpravo; L = vl'avo.
2. Dotiahnite na doraz skrutky (obr. 5.D).
3. Upevnite predný nárazník (obr. 5.E) na držiaky (obr. 5.A) a (obr. 5.B) prostredníctvom skrutiek (obr. 5.F) a matíc (obr. 5.G).

5.5 MONTÁŽ VYCHYLOVAČA BOČNÉHO VYHADZOVANIA (LEN PRI MODELOCH S BOČNÝM VYHADZOVANÍM)

1. Zvnútra vychyl'ovača bočného vyhadzovania (obr. 6.A) namontujte pružinu (obr. 6.B) zasunutím koncovej časti (obr. 6.B.1) do otvoru a jej pootočením tak, aby boli pružina

(obr. 6.B) i koncová časť (obr. 6.B.2) riadne uložené v príslušných miestach uloženia.

1. Umiestnite vychyl'ovač bočného vyhadzovania (obr. 6.A) do polohy podl'a držiakov (obr. 6.C) montážneho celku kosiacich zariadení a pomocou skrutkovača otočte druhú koncovú časť (obr. 6.B.2) pružiny (obr. 6.B) tak, aby sa dostala na vonkajšiu stranu vychyl'ovača bočného vyhadzovania.
2. Zasuňte čap (obr. 6.D) do otvorov v držiakoch (obr. 6.C) a vo vychyľovači bočného vyhadzovania tak, aby prechádzal vnútrom závitov pružiny (obr. 6.B), až do úplného vysunutia dierovanej koncovej časti s otvormi z najvnútornejšieho držiaka.
3. Zasuňte závlačku (obr. 6.E) do otvoru (obr. 6.D.1) na čape (obr. 6.D) a otočte čap o potrebný uhol do polohy, v ktorej bude možné ohnúť dve koncové časti (obr. 6.E.1) závlačky (pomocí klieští), aby sa nemohli vyvliect' a spôsobit' vysunutie čapu (obr. 6.D).

VÝSTRAHA

Uistite sa, že pružina pracuje správne, stabilným pridržaním vychyl'ovača bočného vyhadzovania v zníženej polohe, a že je čap dostatočne zasunutý, bez možnosti náhodného vysunutia. Uistite sa, že ochranný kryt bočného vyhadzovania (obr. 7.A) v zníženej polohe a že je zaistený bezpečnostnou pákou (obr. 7.B).

UPOZORNENIE

Pred demontážou alebo vykonaním úkonov údržby vychyl'ovača zatlačte bezpečnostnú páku (obr. 8.B) a zdvihnite ochranný kryt bočného vyhadzovania (obr. 8.A) tak, aby bolo možné vykonať demontáž.

POZNÁMKA

Pri demontáži vychyl'ovača vykonajte úkony v opačnom poradí ako pri montáži.

5.6 MONTÁŽ BOČNÝCH VÝSTUŽÍ CELKU KOSIACICH ZARIADENÍ (LEN PRI MODELOCH S BOČNÝM VYHADZOVANÍM, AK JE SÚČASTOU)

Skompletujte montáž celku kosiacich zariadení, namontujte bočné výstuže na profil celku kosiacich zariadení prostredníctvom príslušných skrutiek (obr. 9)

5.7 MONTÁŽ A ZOSTAVENIE ZADNEJ DOSKY (LEN PRE MODELY SO ZADNÝM ZBEROM)

1. Namontujte dve spodné lišty (obr. 10.A) a (obr. 10.B), rešpektujte pritom smer montáže na obrázku, upevnite ich skrutkami (obr. 10.C) a maticami (obr. 10.D) tak, že ich pevne na doraz utiahnete.
2. Odstráňte dve skrutky (obr. 10.H), ktoré budú následne použité.
3. namontujte spodnú časť (obr. 10.E) zadnej dosky a upevnite ju k spodným lištám prostredníctvom skrutiek (obr. 10.F) a matíc (obr. 10.G) tak, aby ste ich úplne nedotiahli.
4. Ukončite upevňovanie spodnej časti (obr. 10.E) zadnej dosky tak, že zaskrutkujete dve stredné skrutky, ktoré ste predtým odstránili napevno (obr. 10.H) a takisto štyri horné skrutky (obr. 10.I)
5. Utiahnite na doraz dve spodné matice (obr. 10.G).
6. Vložte páku (obr. 10.J) signalizátora plného zberného koša na jeho miesto (obr. 10.K) a posuňte ho nadol až kým nepocítite, že zapadol na miesto.
7. Namontujte dva držiaky zberného koša (obr. 10.L) a (obr. 10.M), rešpektujte pritom smer montáže označený na obrázku, upevnite ich skrutkami (obr. 10.N) a elastickými podložkami (obr. 10.O) tak, že ich utiahnete na doraz.

5.8 MONTÁŽ ZBERNÉHO KOŠA (LEN PRE MODELY SO ZADNÝM ZBEROM) (LEN PRE MODELY TYPU „III“)

1. Použite tlačidlá zdvihnutia/spustenia zberného koša (obr. 13.U, V) pre narovnanie dvojzubej páky (obr. 11.A) s držiakmi (obr. 11.B) zberača trávy.

POZNÁMKA

Pre vykonanie narovnania, teda ručného nastavenia polohy dvojzubej páky (obr. 11.A), je potrebné držať stlačené tlačidlo zdvihnutia (obr. 13.U) alebo spustenia (obr. 13.V) zberného koša.

1. Pripojte zberný kôš (obr. 16.A) na držiaky (obr. 16.B) a vycentrujte ho vzhľadom na zadnú dosku. Správne vycentrovanie dosiahnete pri použití pravého držiaka ako bočnej opory.

2. Spustite zberný kôš (obr. 11.C) držaním stlačeného tlačidla na spustenie zberného koša (obr. 13.V).

POZNÁMKA

Pre odstránenie zberného koša (obr. 11.C), ho zdvihnite takým spôsobom, aby bola vzdialenost od dosky približne 10 – 15 cm, ako je znázornené na obr. 11.

6. OVLÁDACIE PRVKY

6.1 PREPÍNAČ S KLÚČOM

Tento ovládač s kl'účom má funkciu hlavného vypínača, zapína a vypína okruh zapal'ovania stroja.

Prepínač s klúčom (obr.12.A) má 2 polohy:

1. Vyradený kl'úč. Napájací okruh je vyradený a stroj sa vypne. Nie je možné aktivovať žiadnu jeho funkciu

2. Kl'úč vložený na doraz. Stroj je pripravený na zapnutie.

6.2 PLYNOVÝ PEDÁL

Plynovým pedálom sa (obr. 12 F) sa uvádzajú do činnosti kolesá stroja a reguluje sa jeho rýchlost pri jazde dopredu aj pri spätnom chode.

1. Spätný chod: Stlačením pedála dozadu sa stroj začne pohybovať spätným chodom. Zníženie tlaku na pedál stroja má za následok postupné zníženie rýchlosti stroja.

2. Zastavenie: Po uvol'není pedála sa automaticky zaradí prevádzková brzda, ktorá spomalí a zastaví stroj a zabráni mu v pohybe, až kým nepríde k opätovnému stlačeniu plynového pedála.

POZNÁMKA

Plynový pedál sa deaktivuje, ked' obsluha opustí sedadlo.

6.3 PÁKA ZARADENIA / VYRADENIA PREVODU

Páka zaradenia / vyradenia prevodu (obr. 12.H) umožňuje manuálne premiestnenie stroja bez jeho zapnutia. Tento ovládač má dve polohy, označené nasledovnými symbolmi:

1. Zaradený prevod: Posuňte páku (obr. 12.H) do vodorovnej polohy (A). Stroj sa môže normálne pohybovať prostredníctvom 'uvedenia do chodu.

1. Vyradený prevod: Posuňte páku (obr. 12.H) smerom nadol (B). Stroj môže byť manuálne premiestnený bez uvedenia do chodu.

VÝSTRAHA

Premiestňujte stroj manuálne len na rovnom povrchu.

BEZPEČNOSTNÝ POKYN

Páka zaradenia / vyradenia sa nesmie nikdy nachádzať v stredovej polohe. V takom stave sa prehrieva a poškodzuje prevod.

6.4 NASTAVENIE VÝŠKY KOSENIA

6.4.1 Páka pre nastavenie (len pre modely typu „I“ a „II“)

Prostredníctvom páky (obr. 12.G) sa vykonáva zdvihnutie alebo spustenie kosiacich zariadení, ktoré môžu byť nastavené do 7 rôznych polôh výšky kosenia.

Páka má sedem polôh označených na príslušnom štítku od „1“ do „7“, ktoré zodpovedajú počtu nastavení výšky kosenia v rozmedzí od 3 do 8 cm.

Pri prechode od jednej polohy k druhej je potrebné posunúť páku nabok a umiestnit’ ju naspát do jedného z príslušných zaistovacích zárezov.

6.4.2 Tlačidlá nastavenia (len pre modely typu „III“)

Prostredníctvom týchto tlačidiel sa vykonáva zdvihnutie (obr. 13.S) a spustenie (obr. 13.T) celku kosiacich zariadení, ktorý je možné nastaviť na 7 rôznych výšok kosenia.

Sedem polôh je graficky označených na displeji (obr. 13.W) a zodpovedajú rovnakému počtu výšok kosenia v rozmedzí od 3 do 8 cm.

Pri prechádzaní od jednej polohy k druhej stláčajte tlačidlá nastavenia (obr. 13.S, obr. 13.T), až kým nedosiahnete požadovanú polohu. Prípadne je možné pridržiavaním jedného z tlačidiel nastavenia plynule menit výšku celku kosiacich zariadení až do dosiahnutia požadovanej polohy.

POZNÁMKA

Ak je klúč zasunutý na doraz (obr. 12.A), stlačením tlačidla spätného chodu (obr. 13.C) súčasne s tlačidlami pre zdvihnutie (obr. 13.S) alebo pre spustenie (obr. 13.T), je možné zdvíhať a spúšťať celok kosiacich aj v prípade, že vodič nesedí na sedadle pre obsluhu.

6.5 NÚDZOVÉ TLAČIDLO

Núdzové tlačidlo(obr. 12.B) umožňuje okamžité zastavenie stroja v prípade núdze. Tlačidlo má dve polohy:

1. Deaktivované: Pre deaktiváciu a obnovenie všetkých funkcií stroja otočte núdzovým tlačidlom v smere pohybu hodinových ručičiek i. Pre uvedenie stroja do chodu zopakujte postup jeho zapnutia prostredníctvom klúča (ods. 7.4).

POZNÁMKA

pri stlačenom núdzovom tlačidle nie je možné stroj uviest do chodu.

PRIPOMIENKA

Núdzové tlačidlo nemôže byť nikdy použité ako bežný spôsob zastavenia stroja.

6.6 POMOCNÁ ZÁSUVKA PRE PRÍSLUŠENSTVO USB

Z tejto zásuvky (obr. 12.I) je možné nabíjať zariadenia s USB. jej funkcia je len nabíjanie. nedisponuje funkciou komunikácie s pripojeným zariadením USB.

Zásuvka je pod napätím, len ak je kl'úč (obr. 12.A) úplne zasunutý.

Nepripájajte príslušenstvo do zásuvky USB v podmienkach dažďa, vlhkosti alebo pri vysokej teplote s vystavením priamemu slnečnému žiareniu. Pri použití za uvedených podmienok zaniká záruka a výrobca nenesie zodpovednosť za vzniknuté problémy.

Neotvárajte uzáver USB zásuvky v prípade dažďa alebo v prašnom prostredí.

Výrobca nezodpovedá za poškodenie príslušenstva pripojeného do zásuvky USB alebo za stratu dát počas jej používania.

6.7 ZARIADENIE PRE ZVUKOVÝ SIGNÁL

• Dvojitý zvukový signál označuje chýbajúci zberný kôš. Skontrolujte prítomnosť a správne namontovanie zberného koša (len pri modeloch so zadným zberom).
• Nepretržitý zvukový signál označuje plný zberný kôš. Zabezpečte jeho vyprázdnenie (pozri ods. 7.5.4) (len pri modeloch so zadným zberom).
• Jednoduchý zvukový signál znamená, že nebol zadaný podmieňovací signál kosenia pri spätnom chode. Pozri ikonu obr. 13.C.
• Prerušovaný opakovaný zvukový signál znamená, že je kl'úč vložený, ale stroj sa po niekoľkých minútach od jeho vloženia neuviedol do chodu.

6.8 PÁKA PREKLOPENIA ZBERNÉHO KOŠA (LEN PRI MODELOCH SO ZADNÝM ZBEROM)

Túto páku je možné vytiahnuť z jej miesta a umožňuje preklopiť zberný kôš na jeho vyprázdnenie, čím sa zmenšuje námaha vynakladaná obsluhou (obr. 12.E).

6.9 TLAČIDLOVÝ PANEL

Váš stroj môže byť vybavený v závislosti od konkrétneho modelu, jednou z verzií tlačidlového panelu (obr. 12.C, obr. 12.D a obr. 12.L) ktorých opis nasleduje:

S kl'účom zasunutým na doraz sa týmto tlačidlom (obr. 13.A) zapína stroj a všetky funkcie.

POZNÁMKA

Ak sú splnené všetky požiadavky na bezpečnosť, rozsvieti sa ikona „READY“ (obr. 13.K) a stroj je pripravený na použitie (pozri ods. 7.4).

Tlačidlo zaradenia a vyradenia kosiacich zariadení

Stlačením tlačidla obr. 13.B sa zaradia/vyradia kosiace zariadenia.

• Kosiace zariadenia sa stanú funkčnými behom niekol'kých sekúnd po zaradení.
• Vyradením kosiacich zariadení sa súčasne aktivuje brzda, ktorá zastaví ich rotáciu behom niekolýkých sekúnd.

POZNÁMKA

Ak pri zaradení kosiacich zariadení nie sú dodržané príslušné bezpečnostné podmienky, dôjde k vypnutiu stroja alebo k zabráneniu jeho opätovného naštartovania (pozri ods. 7.2.2).

Tlačidlo podmieňovacieho signálu kosenia pri spätnom chode

Pridržaním tohto tlačidla stlačeného obr. 13.C sa zadáva podmieňovací signál kosenia pri spätnom chode. Pre vykonanie kosenia pri spätnom chode zarad'te kosiace súčasne držte tlačidlo stlačené.

POZNÁMKA

Chýbajúci podmieňovací signál kosenia pri spätnom chode je signalizovaný jednoduchým zvukovým signálom.

Tlačidlo zapnutia svetlometov

Stlačením tlačidla obr. 13.D sa zapnú/vypnú svetlomety. Pri zapnutých svetlometoch sa rozsvieti ikona obr. 13.L.

Ikona „Výstraha“

Ak je rozsvietená ikona obr. 13.E, označuje nedodržanie bezpečnostných pokynov a možné nesprávne fungovanie stroja (pozri kap. 15).

LED akumulátora

LED stupienky obr. 13.F normálne označujú úroveň nabitia akumulátorov stroja, no osobitné kombinácie ich rozsvietenia informujú o nesprávnom fungovaní stroja (pozri kap. 15).

Ikona „Ready“

Ikona obr. 13.K sa rozsvieti, ked' je stroj zapnutý a pripravený na činnosť.

Ikona „Bluetooth“

Ikona obr. 13.M sa rozsvieti, ked' je stroj prepojený so zariadením na výmenu dát.

Ikona prehriatia ovládača a/alebo motora

Ikona obr. 13.N označuje prehriatie elektrických komponentov. Pozri kap. 15.

Ikona zaradenia/vyradenia prevodovej páky

Ikona obr. 13.O sa rozsvieti, ked' nie je zaradený prevod (pozri ods. 6.3 a kap. 15).

Ikona prítomnosti obsluhy na palube

Ikona obr. 13.P sa rozsvieti v prípade absencie operátora na sedadle (pozri ods. 7.2.2).

Ikona núdzového tlačidla

Ikona obr. 13.Q sa rozsvieti v prípade aktivovaného núdzového tlačidla (pozri ods. 6.5).

S kl'účom zasunutým na doraz sa týmto tlačidlom (obr. 13.A) zapína stroj a všetky funkcie.

POZNÁMKA

Ak sú splnené všetky požiadavky na bezpečnosť, rozsvieti sa ikona „READY“ (obr. 13.K) a stroj je pripravený na použitie (pozri kap. 7.4).

Tlačidlo zaradenia a vyradenia kosiacich zariadení

Stlačením tlačidla obr. 13.B sa zaradia/vyradia kosiace zariadenia.

• Kosiace zariadenia sa stanú funkčnými behom niekol'kých sekúnd po zaradení.
• Vyradením kosiacich zariadení sa súčasne aktivuje brzda, ktorá zastaví ich rotáciu behom niekolýkých sekúnd.

POZNÁMKA

Ak pri zaradení kosiacich zariadení nie sú dodržané príslušné bezpečnostné podmienky, dôjde k vypnutiu stroja alebo k zabráneniu jeho opätovného naštartovania (pozri ods. 7.2.2).

Tlačidlo podmieňovacieho signálu kosenia pri spätnom chode

Pridržaním tohto tlačidla stlačeného obr. 13.C sa zadáva podmieňovací signál kosenia pri spätnom chode.

Pre vykonanie kosenia pri spätnom chode zarad'te kosiace súčasne držte tlačidlo stlačené.

POZNÁMKA

Chýbajúci podmieňovací signál kosenia pri spätnom chode je signalizovaný jednoduchým zvukovým signálom.

Tlačidlo zapnutia svetlometov

Stlačením tlačidla obr. 13.D sa zapnú/vypnú svetlomety.

Pri zapnutých svetlometoch sa rozsvieti ikona obr. 13.L.

Tlačidlo „CRUISE CONTROL“

Stlačením tlačidla obr. 13.G sa aktivuje/deaktivuje funkcia „CRUISE CONTROL“. Cruise Control je ovládač, ktorý umožňuje udržiavať požadovanú rýchlosť jazdy vpred bez toho, aby bolo nutné držať stlačený plynový pedál.

- Stlačením tlačidla „CRUISE CONTROL“ (obr. 13.G) počas jazdy vpred udržuje stroj momentálnu rýchlosť dosiahnutú v daný moment, bez nutnosti tlačit na plynový pedál (obr 12.F). Počas doby aktivovania tejto funkcie sa na tlačidlovom paneli rozsvieti ikona obr. 13.I.

POZNÁMKA

Pri spätnom chode nie je možné aktivovať funkciu „CRUISE CONTROL“.

POZNÁMKA

Na úsekoch so stúpaním alebo klesaním sa môže rýchlosť líšit od tej, ktorá bola nastavená počas jazdy na rovine.

Pre vyradenie tohto zariadenia a obnovenie ovládania rýchlosti jazdy vpred prostredníctvom plynového pedála (obr. 12.F) je potrebné:

Prostredníctvom tohto tlačidla (obr. 13.H) je možné zvolit 3 rôzne režimy rotácie kosiaceho zariadenia.

1. ECO: Znižuje sa režim rotácie kosiaceho zariadenia tak, aby sa predlížila výdrž akumulátora. Pri aktivovanej funkcii sa rozsvieti ikona „list“ (obr. 13.J).

UPOZORNENIE

Neodporúčame používať tento režim pri náročných podmienkach kosenia trávy (kosenie hustej trávy, vysokej a mokrej trávy).

1. NORMAL: Štandardný režim rotácie kosiaceho zariadenia pri bežných podmienkach kosenia.
2. BOOST: Zvyšuje sa režim rotácie kosiaceho zariadenia pri náročných podmienkach kosenia trávy (kosenie hustej trávy, vysokej a mokrej trávy). Pri aktivovanej funkcii sa rozsvieti ikona „rotujúceho noža“ (obr. 13.R). Znižuje sa výdrž akumulátora.

Ikona „Výstraha“

Ak je rozsvietená ikona obr. 13.E, označuje nedodržanie bezpečnostných pokynov a možné nesprávne fungovanie stroja (pozri kap. 15).

LED akumulátora

LED stupienky obr. 13.F normálne označujú úroveň nabitia akumulátorov stroja, no osobitné kombinácie ich rozsvietenia informujú o nesprávnom fungovaní stroja (pozri kap. 15).

Ikona „Ready“

Ikona obr. 13.K sa rozsvieti, ked' je stroj zapnutý a pripravený na činnosť.

Ikona „Bluetooth“

Ikona obr. 13.M sa rozsvieti, ked' je stroj prepojený so zariadením na výmenu dát.

Ikona prehriatia ovládača a/alebo motora

Ikona obr. 13.N označuje prehriatie elektrických komponentov. Pozri kap. 15.

Ikona zaradenia/vyradenia prevodovej páky

Ikona obr. 13.O sa rozsvieti, ked' nie je zaradený prevod (pozri ods. 6.3 a kap. 15).

Ikona prítomnosti obsluhy na palube

Ikona obr. 13.P sa rozsvieti v prípade absencie operátora na sedadle (pozri ods. 7.2.2).

Ikona núdzového tlačidla

Ikona obr. 13.Q sa rozsvieti v prípade aktivovaného núdzového tlačidla (pozri ods. 6.5).

Ikona ECO

Ikona obr. 13.J sa rozsvieti, ak je zvolený režim kosenia ECO.

Ikona BOOST

Ikona obr. 13.R sa rozsvieti, ak je zvolený režim kosenia BOOST.

S kl'účom zasunutým na doraz sa týmto tlačidlom (obr. 13.A) zapína stroj a všetky funkcie.

POZNÁMKA

Ak sú splnené všetky požiadavky na bezpečnosť, rozsvieti sa biela časť kruhového prvku na displeji (obr. 13III.F, 13III.Y, 13III.Z) a zobrazia sa stav akumulátora (13.F a 13.Y), výška kosenia (13.W) a aktívne funkcie. Stroj je pripravený na použitie (pozri kap. 7.4).

Tlačidlo zaradenia a vyradenia kosiacich zariadení

Stlačením tlačidla obr. 13.B sa zaradia/vyradia kosiace zariadenia.

• Kosiace zariadenia sa stanú funkčnými behom niekol'kých sekúnd po zaradení.
• Vyradením kosiacich zariadení sa súčasne aktivuje brzda, ktorá zastaví ich rotáciu behom niekolýkých sekúnd.

POZNÁMKA

Ak pri zaradení kosiacich zariadení nie sú dodržané príslušné bezpečnostné podmienky, dôjde k vypnutiu stroja alebo k zabráneniu jeho opätovného naštartovania (pozri ods. 7.2.2).

Tlačidlo podmieňovacieho signálu kosenia pri spätnom chode

Pridržaním tohto tlačidla stlačeného obr. 13.C sa zadáva podmieňovací signál kosenia pri spätnom chode. Pre vykonanie kosenia pri spätnom chode zarad'te kosiace súčasne držte tlačidlo stlačené.

POZNÁMKA

Chýbajúci podmieňovací signál kosenia pri spätnom chode je signalizovaný jednoduchým zvukovým signálom.

Tlačidlo zapnutia svetlometov

Stlačením tlačidla obr. 13.D sa zapnú/vypnú svetlomety. Pri zapnutých svetlometoch sa rozsvieti ikona obr. 13.L.

Tlačidlo „CRUISE CONTROL“

Stlačením tlačidla obr. 13.G sa aktivuje/deaktivuje funkcia „CRUISE CONTROL“. Cruise Control je ovládač, ktorý umožňuje udržiavať požadovanú rýchlosť jazdy vpred bez toho, aby bolo nutné držať stlačený plynový pedál.

- Stlačením tlačidla „CRUISE CONTROL“ (obr. 13.G) počas jazdy vpred udržuje stroj momentálnu rýchlosť dosiahnutú v daný moment, bez nutnosti tlačit na plynový pedál (obr 12.F). Počas doby aktivovania tejto funkcie sa na tlačidlovom paneli rozsvieti ikona obr. 13.I.

POZNÁMKA

Na úsekoch so stúpaním alebo klesaním sa môže rýchlosť líšit od tej, ktorá bola nastavená počas jazdy na rovine.

Pre vyradenie tohto zariadenia a obnovenie ovládania rýchlosti jazdy vpred prostredníctvom plynového pedála (obr. 12.F) je potrebné:

• stlačiť tlačidlo (obr. 13.G) alebo
• zašliapnuť na plynový pedál (obr. 12.F).

Tlačidlo vol'by režimu kosiaceho zariadenia

Prostredníctvom tohto tlačidla (obr. 13.H) je možné zvolit 3 rôzne režimy rotácie kosiaceho zariadenia.

1. ECO: Znižuje sa režim rotácie kosiaceho zariadenia tak, aby sa predlížila výdrž akumulátora. Pri aktivovanej funkcii sa rozsvieti ikona „list“ (obr. 13.J).

UPOZORNENIE

Neodporúčame používať tento režim pri náročných podmienkach kosenia trávy (kosenie hustej trávy, vysokej a mokrej trávy).

1. NORMAL: Štandardný režim rotácie kosiaceho zariadenia pri bežných podmienkach kosenia.
2. BOOST: Zvyšuje sa režim rotácie kosiaceho zariadenia pri náročných podmienkach kosenia trávy (kosenie hustej trávy, vysokej a mokrej trávy). Pri aktivovanej funkcii sa rozsvieti ikona „rotujúceho noža“ (obr. 13.R). Znižuje sa výdrž akumulátora.

Tlačidlá nastavenia výšky kosenia

Prostredníctvom týchto tlačidiel sa vykonáva zdvihnutie (obr. 13.S) a spustenie (obr. 13.T) celku kosiacich zariadení, ktorý je možné nastaviť na 7 rôznych výšok kosenia. Pozri ods. 6.4.2.

Tlačidlá zdvihnutia/ spustenia zberného koša

Prostredníctvom týchto tlačidiel je možné vykonať úkon zdvihnutia (obr. 13.U) a spustenia (obr.13.V) zberného koša. Pozri ods. 7.5.4.

Ikona „Výstraha“

Ak je rozsvietená ikona obr. 13.E, označuje nedodržanie bezpečnostných pokynov a možné nesprávne fungovanie stroja (pozri kap. 15).

LED akumulátora

LED stupienky obr. 13.F normálne označujú úroveň nabitia akumulátorov stroja, no osobitné kombinácie ich rozsvietenia informujú o nesprávnom fungovaní stroja (pozri kap. 15).

Ikona „Bluetooth“

Ikona obr. 13.M sa rozsvieti, ked' je stroj prepojený so zariadením na výmenu dát.

Ikona prehriatia ovládača a/alebo motora

Ikona obr. 13.N označuje prehriatie elektrických komponentov. Pozri kap. 15.

Ikona zaradenia/vyradenia prevodovej páky

Ikona obr. 13.O sa rozsvieti, ked' nie je zaradený prevod (pozri ods. 6.3 a kap. 15).

Ikona prítomnosti obsluhy na palube

Ikona obr. 13.P sa rozsvieti v prípade absencie operátora na sedadle (pozri ods. 7.2.2).

Ikona núdzového tlačidla

Ikona obr. 13.Q sa rozsvieti v prípade aktivovaného núdzového tlačidla (pozri ods. 6.5).

Ikona ECO

Ikona obr. 13.J sa rozsvieti, ak je zvolený režim kosenia ECO.

Ikona BOOST

Ikona obr. 13.R sa rozsvieti, ak je zvolený režim kosenia BOOST.

Ikona zberného koša

Ikona obr. 13.X označuje, že je zberný kôš zdvihnutý a pred opätovným začiatkom práce je nutné ho zatvorit.

Ikona pre nastavenie výšky kosenia

Digitálne zobrazenie stavu nabitia akumulátora

Digitálne zobrazenie na obr. 13.Y označuje percento nabitia akumulátora.

POZNÁMKA

V prípade výskytu anomálií sa na digitálnom zobrazení objaví identifikačný numerický kód príslušnej anomálie.

UPOZORNENIE

V prípade potreby oznámte numerický kód prislúchajúci k chybe autorizovanému servisnému centru.

Pre zvýšenie výdrže akumulátora nastavte výšku kosenia a rýchlost pojazdu stroja tak, aby prúdový odber akumulátora ostal v zelenej zóne ukazovatel'a.

Funkcia Bluetooth umožňuje priame bezdrôtové spojenie stroja s iným zariadením na krátku vzdialenosť. Je nevyhnutné, aby na zariadení bola inštalovaná príslušná aplikácia pre výmenu dát:

Pripojenie bluetooth sa automaticky aktivuje pri spustení stroja a realizované pripojenie sa potvrdí rozsvietením ikony obr. 13.M.

Skontrolujte, či je prepojenie zariadenia s aplikáciou aktívne.

7. POUŽITIE STROJA

VÝSTRAHA

Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú opísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

7.1 PRÍPRAVNÉ ÚKONY

Pred začiatkom pracovnej činnosti je nevyhnutné vykonať niektoré kontrolné a iné úkony pre zaistenie maximálnej bezpečnosti a účinnosti práce.

7.1.1 Kontrola akumulátora

Po kúpe stroja pred jeho prvým použitím plne nabite akumulátor (ods. 8.2.2).

Pre zmenu polohy sedadla je potrebné uvoľniť štyri upevňovacie skrutky (obr. 14.A) a posunúť ho po drážkach podstavca. Po nájdení požadovanej polohy dôkladne utiahnite štyri skrutky (obr. 14.A).

Správny tlak vzduchu v pneumatikách je nevyhnutnou podmienkou na zabezpečenie dokonalého vyrovnania montážneho celku kosiacich zariadení, a tým aj na dosiahnutie rovnomerného kosenia trávnika.

1. Odskrutkujte ochranné krytky.
2. Pripojte ventily k prívodu stlačeného vzduchu, vybavenému tlakomerom (obr. 15).
3. Nastavte tlak na hodnoty uvedené v tabul'ke „Technické parametre“.

7.1.4 Príprava stroja pre pracovnú činnosť

POZNÁMKA

Tento stroj umožňuje kosenie trávnikov rôznymi spôsobmi; pred začiatkom pracovnej činnosti je vhodné pripraviť stroj podl’a toho, aký spôsob kosenia chcete použiť.

a. Nastavenie na kosenie a bočné vyhadzovanie trávy (len pri modeloch

s bočným vyhadzovaním):

Vždy sa uistite, že vnútorná pružina vychyľovača (obr. 6.B) a bezpečnostná páka (obr. 7.B, 8.B) fungujú správnym spôsobom tak, aby ho stabilne udržiavali v zníženej polohe.

b. Nastavenie na kosenie a zber trávy do zberného koša (len pre modely so zadným zberom typu „I“ a „II“)

Pripojte zberný kôš (obr. 16.A) na držiaky (obr. 16.B) a vycentrujte ho vzhľadom na zadnú dosku. Správne vycentrovanie dosiahnete pri použití pravého držiaka ako bočnej opory. Uistite sa, či je dolná rúrka ústia zberného koša zachytená o príslušnú západku (obr. 16.C).

c. Nastavenie na kosenie a zber trávy do zberného koša (len pre modely so zadným zberom typu „III“) pozri ods. 5.8.

d. Nastavenie na kosenie a zber trávy do zberného koša (len pre modely so zadným zberom)

V prípade, že si želáte pracovať bez zberného koša, je k dispozícii na požiadanie súprava ochranného krytu zadného vyhadzovania (obr. 17; ods. 16.5) ktorá musí byť upevnená o zadnú dosku, tak ako je znázornené v príslušných pokynoch.

e. Príprava na kosenie trávy a jej posekanie nadrobno

V prípade, že si želáte pokosit, nadrobno posekať a nechat ležať trávu na trávniku, je k dispozícii súprava pre mulčovanie (obr. 16.1), ktorú je potrebné upevnit podľa príslušných pokynov.

7.1.5 Nastavenie polohy antiskalpovacích koliesok

Úlohou antiskalpovacích koliesok je znížiť riziko vytrhávania trávneho porastu, spôsobené l'ahkým zavadením okraja montážneho celku kosiacich zariadení o nerovný terén. Umiestnite kolieska uvedeným spôsobom (ods. 8.3).

7.2 BEZPEČNOSTNÉ KONTROLY

Vykonajte nasledujúce bezpečnostné kontroly a overte, či výsledky zodpovedajú údajom uvedeným v tabuľkách.

BEZPEČNOSTNÝ POKYN

Bezpečnostné kontroly vykonajte pred každým použitím.

Predmet Výsledok
Akumulátor Žiadne poškodenieich obalu ani krytu.
Ochranný kryt zadného vyhadzovania, zberný kôš (len pre modely so zadným zberom).	Neporušené. Žiadne poškodenie. Sú namontované správne.
Ochranný kryt bočného vyhadzovania (len pre modely s bočným vyhadzovaním).	Neporušený. Žiadne poškodenie. Je namontovaný správne.
Elektrické káble. Nedotknutákompletná izolácia.Žiadne mechanické poškodenie.
Jazdite so strojom dopredu a dozadu a uvol'nite plynový pedál.	Stroj spomalí a zastaví sa.

Predmet Výsledok
Bezpečnostné prvky Zasah	ujú spôsobom opísaným v ods. 7.2.2

7.2.2 Kontrola bezpečnostných prvkov

Bezpečnostné zariadenia reagujú podl'a dvoch kritérií:

A. zabránenie naštartovaniu elektrického motora, ak nie sú dodržané všetky bezpečnostné podmienky;
B. zastavenie elektrického motora pri nedodržaní ktorejkol'vek z bezpečnostných podmienok.

Stav Úkon Výsledok
Sediaca obsluha.Plynový pedál v polohe neutrál (uvoľnený pedál).Núdzové tlačidlo deaktivované.	Zasuňte kl’úč na doraz. Stroj je pripravený na zapnutie.
Stroj je zapnutý alebo sa pohybuje. Obsluha vstane zo sedadla. Všetky funkcie sa deaktivujú.Ikona obr. 13.E bliká a rozsvieti sa ikona obr. 13.P.
Sediaca obsluha.Plynový pedál v polohe jazda dopredu alebo spätný chod.	Skústezapnúť stroj.	Ikony obr. 13.E a obr. 13.Oostanú rozsvietené, LEDakumulátora 1, 2, 4 a 5 blikajú.Tlačidlový panel typu „I“ a „II“Tlačidlový panel typu „III“
Núdzové tlačidlo aktivované. Skúste zapnúť stroj. Stroj sa zapne. Ikona obr. 7.E blikáa rozsvieti sa ikona obr. 7.Q. Pohon a kosiace zariadenia nefungujú.
Kosiace zariadenia sú zaradené. Aktivujte spätný chod bez držaniastlačeného tlačidla podmieňovaciehosignálu kosenia pri spätnom chode.		Kosiace zariadenia sa vyradia.
Kosiace zariadenia sú zaradené. Nadvihnite zberný kôš alebo zložtekryt zadného vyhadzovania (len pre modely so zadným zberom).		Kosiace zariadenia sa vyradia.
Stav Úkon Výsledok
Stroj je zapnutý a pohybuje sa. Uvol'nite	plynový pedál. Stroj spomalí a zastaví	sa.
Stroj je zapnutý a pohybuje sa. Skúšobné riadenie. Žiadna neobvyklá vibrácia,	žiadenneobvyklý zvuk, správne fungovanieriadenia, ovládačov a pedálov.

NEBEZPEČENSTVO

Ked' sa ktorýkol'vek z výsledkov odlišuje od informácií uvedených v nasledujúcich tabul'kách, stroj nepoužívajte. Obrátte sa na servisné stredisko kvôli vykonaniu potrebných kontrol a prípadnej opravy.

POZNÁMKA

Vždy majte na pamäti, že pri nedodržaní bezpečnostných podmienok bezpečnostné zariadenia zabránia naštartovaniu elektrického motora. V takýchto prípadoch pri obnovení podmieňovacieho signálu k spusteniu stroja pred jeho opätovný spustením vyberte klůč.

7.3 POUŽITIE STROJA NA SVAHOCH

Pamätajte, že neexistuje „bezpečný“ svah. Jazda na svahu vyžaduje zvýšenú pozornosť. Aby ste zabránili prevráteniu stroja alebo strate kontroly nad strojom:

• Na svahu nikdy nekoste v priečnom smere. Trávniky na svahoch je potrebné prechádzať jazdením dopredu v smere hore/ dole a nikdy nie naprieč. Venujte vel'kú pozornosť zmenám smeru a tiež tomu, aby vyššie položené kolesá neprechádzali cez prekážky (skaly, konáre, korene, atď.), ktoré by mohli spôsobit bočné pokíznutie, stratu kontroly nad strojom alebo prevrátenie.
• Nezastavujte a nerozbiehajte sa prudko pri jazde do kopca alebo z kopca.
• Náhon je potrebné zarad'ovať plynule a mimoriadne opatrne, aby sa zabránilo prevráteniu stroja.
• Znížte rýchlost:

- pred akoukol'vek zmenou smeru a v úzkych zatáčkach;

- pred prekonaním svahu, osobitne pri klesaní tak, aby ste zabezpečili priestor pre bezpečné brzdenie.

- Nikdy nezaraďujte spätný chod kvôli zníženiu rýchlosti pri jazde z kopca: mohlo

by to mať za následok stratu kontroly nad strojom, hlavne na klzkých terénoch.

7.4 UVEDENIE DO ČINNOSTI

Pre spustenie stroja:

1. Skontrolujte, či je zaradený prevod (ods. 6.3).
2. Sadnite si na miesto vodiča.
3. Zasuňte kl'úč na doraz (obr. 12.A).
   a. Pre modely typu „I“ a „II“:
4. Počkajte, kým sa vykoná elektrická kontrola stroja, počas ktorej sa rozsvietia ikony na tlačidlovom paneli.
5. Stlačte tlačidlo spustenia stroja (obr. 13.A).
6. Počkajte, kým sa ikona „Ready“ (obr. 13.K) trvalo rozsvieti.
   b. Pre modely typu „III“:
7. Počkajte, kým sa vykoná elektrická kontrola stroja, počas ktorej sa rozsvietia ikony v strednej kruhovej časti na tlačidlovom paneli.(obr. 13III.F, 13III.Y, 13III.Z).
8. Stlačte tlačidlo spustenia stroja (obr. 13.A).
9. Počkajte, kým sa rozsvietia ikony stavu akumulátora (13.F a 13.Y), výšky kosenia (13.W) a d'alšie aktívne funkcie.

POZNÁMKA

Na konci kontroly sa na chvíl'u rozsvietia svetlomety.

1. Vyrad'te kosiace zariadenia (obr. 13.B).
2. Zdvihnite montážny celok kosiacich zariadení do najvyššej polohy.
3. Zošliapnite plynový pedál pre jazdu požadovaným smerom a stupňovaním tlaku na pedál dosiahnete požadovanú rýchlosť.
4. Presuňte sa do pracovnej oblasti.

NEBEZPEČENSTVO

Zaradene náhonu musí prebehnút popísaným spôsobom (ods. 6.2), aby ste

sa vyhli prevráteniu a strate kontroly nad strojom, k čomu by mohlo dôjst pri príliš prudkom zaradení, osobitne na svahoch.

POZNÁMKA

Zaradenie spätného chodu je potrebné vykonávať až po úplnom zastavení stroja.

7.5.2 Kosenie trávy

1. Zdvihnite celok kosiacich zariadení do pracovnej polohy (ods. 6.4).
2. Zarad'te kosiace zariadenia (obr. 13.B) len na trávnatom poraste a neuvádzajte ich do činnosti na štrkovitých terénoch a v príliš vysokej tráve.
3. Začínajte jazdu vpred a kosenie zatrávneného úseku postupne a s osobitnou opatrnosťou.
4. Prispôsobte rýchlosť pohybu a výšku kosenia (ods. 6.4) podmienkam trávnika (výška, hustota a vlhkost' trávy) a množstvu odstraňovanej trávy.

PRIPOMIENKA

Rýchlost’ jazdy sa znižuje, ak sa úroveň nabitia akumulátora nachádza pod 40 % (ods. 8.2.2).

POZNÁMKA

Pokosená lúka bude lepšie vyzerať, ak bude kosenie vykonávané vždy v rovnakej výške a striedaním dvoch smerov (obr. 20).

POZNÁMKA

Aby bol možný spätný chod so zaradenými kosiacimi zariadeniami bez toho, aby došlo k zastaveniu motora, je potrebné stlačit a držat stlačené tlačidlo podmieňovacieho príkazu pre kosenie pri spätnom chode (obr. 13.C).

Vyrad'te kosiace zariadenia a premiestnite montážny celok kosiacich zariadení do najvyššej polohy:

• počas presunov medzi jednotlivými pracovnými priestormi;
• pri prekonávaní netrávnatých povrchov;
• zakaždým, ked' je potrebné prekonať prekážku.

7.5.3 Rady pre udržanie pekného vzhľadu trávnika

- Aby si trávnik zachoval pekný vzhľad, a aby zostal zelený a mäkký, je potrebné ho pravidelne kosiť. Trávnik môže byť

tvorený rôznymi rastlinami. Pri častom kosení budú lepšie rást' rastliny s početnými koreňmi, ktoré tvoria pevnú prikrývku; ked' bude kosenie naopak menej časté, dôjde k prevažnému rastu vysokých rastlín a buriny (ďatelina, margaréty atd').

• Je vhodné kosiť trávu, ked' je trávnik dokonale suchý.
• Kosiace zariadenia nesmú byť poškodené a musia byť správne naostrené, aby bolo možné dosiahnuť presné kosenie bez rozstrapkania stebiel trávy, čo by malo za následok zažltnutie ich koncov.
• Pravidelnost kosenia musí byt úmerná rastu trávy, aby tráva medzi dvoma koseniami príliš nevyrástla.
• V teplejších a suchších obdobiach je vhodné udržovať trávu o niečo vyššiu, aby trávnik nevysychal.
• Optimálna výška trávy pri dokonale udržiavanom trávniku je 4 – 5 cm a jedným kosením by nemala byť odstránená viac než jedna tretina celkovej výšky. Ak je tráva príliš vysoká, je lepšie ju kosiť na dvakrát, s dennou prestávkou; prvýkrát s kosiacimi zariadeniami v najvyššej polohe a druhýkrát už s kosiacimi zariadeniami v požadovanej výške.
• Trávnik bude vyzerať lepšie, ak bude vždy pokosený striedavo v dvoch smeroch (obr. 20).
• Ked' má vyhadzovací kanál tendenciu zahltiť sa trávou, je vhodné znížiť rýchlost' jazdy, pretože je pravdepodobne príliš vysoká s ohľadom na stav trávnika; ked' uvedený problém pretrváva, mohli by byť dôvodom nesprávne naostrené nože alebo deformácia profilu lopatiek.
• Venujte zvýšenú pozornosť koseniu v blízkosti kríkov a nízkych obrubníkov, ktoré by mohli poškodit rovnobežnosť a okraj montážneho celku kosiacich zariadení i samotných kosiacich zariadení.

7.5.4 Vyprázdnenie zberného koša (len pri modeloch so zadným zberom)

POZNÁMKA

Zberný kôš je možné vyprázdnit iba pri vyradených kosiacich zariadeniach; v opačnom prípade by došlo k zastaveniu motora.

POZNÁMKA

Nedovol'te aby sa zberný kôš naplnil príliš, zabránite tým upchatiu vyhadzovacieho kanálu.

Na naplnenie zberného koša vás upozorní neprerušovaný akustický signál. Postupujte nižšie uvedeným spôsobom:

1. Vyrad'te kosiace zariadenia (obr. 13.B) a signál sa preruší.
2. Zastavte stroj.
   a. Pre modely typu „I“ a „II“:
3. Vytiahnite páku (obr. 21.A - ak je súčasťou) alebo uchopte zadnú rukováť (obr. 21.A1) a preklopte zberný kôš na jeho vyprázdnenie.
4. Vykonajte so strojom jazdu približne 1 m dopredu.
5. Spustite zberný kôš tak, aby ostal uchytený na háku západky (obr. 21.B).
   b. Pre modely typu „III“:
6. Stlačte na približne 1 sekundu tlačidlo zdvihnutia koša (obr. 13.U) na účel jeho kompletného otvorenia a vyprázdnenia; prípadne je možné držať stlačené tlačidlo zdvihnutia koša dovtedy, kým nedôjde k otvoreniu potrebnému pre jeho vyprázdnenie. Po pustení tlačidla ostane kôš v polohe, ktorú dosiahol.
7. Vykonajte so strojom jazdu približne 1 m dopredu.
8. Držte stlačené tlačidlo spustenia koša (obr. 13.V) na jeho úplné uzavretie.

POZNÁMKA

Ak je kl'úč zastrčený na doraz (obr. 12.A), stlačením tlačidla spätného chodu (obr. 13.C) súčasne s tlačidlami pre zdvihnutie (obr. 13.S) alebo pre spustenie (obr. 13.V), je možné zdvíhať a spúšťať zberný kôš aj v prípade, že vodič nesedí na sedadle pre obsluhu.

7.5.5 Čistenie vyhadzovacieho kanálu (len pri modeloch so zadným zberom)

Pri kosení príliš vysokej trávy alebo mokrej trávy, a pri súčasnom prejazde vysokou rýchlostou, môže dôjst' k upchatiu vyhadzovacieho kanálu. V prípade upchatia je potrebné postupovať podľa opisu uvedeného v ods. 8.4.2.

7.5.6 Ukončenie kosenia

1. vyrad'te kosiace zariadenia;
2. na spiatočnej ceste postupujte s montážnym celkom kosiacich zariadení v polohe maximálnej výšky (ods. 6.4).

7.6 ZASTAVENIE

Pre zastavenie stroja:

V záujme ochrany nabitia akumulátora nenechávajte kl'úč v polohe „chod“, ked’ sa stroj nepoužíva.

7.7 PO POUŽITÍ

1. Pred umiestnením stroja v akomkol'vek prostredí ho nechajte vychladnút.
2. Vyčistite ho (ods. 8.4).
3. Skontrolujte, či žiadne súčasti nie sú uvol'nené alebo poškodené. V prípade potreby vymeňte poškodené komponenty a dotiahnite povolené skrutky a svorníky alebo sa obrátte na autorizované servisné stredisko.
4. Umiestnite stroj v blízkosti elektrickej zásuvky a nabite akumulátory (ods. 8.2.2) tak, aby boli pre najbližšie použitie pripravené na plný výkon.

Vždy ked' ponecháte stroj bez dozoru, opustite miesto vodiča alebo stroj zaparkujte:

1. Zastavte stroj.
2. Uved'te celok kosiacich zariadení do najnižšej polohy (1).
3. Uistite sa, že sú všetky pohyblivé časti úplne zastavené.
4. Vyberte bezpečnostný klúč;

UPOZORNENIE

Stroj vždy ponechajte v tieni alebo v krytom priestore s teplotou nie vyššou ako +35 °C

8. BEŽNÁ ÚDRŽBA

8.1 VŠEOBECNÉ INFORMÁCIE

NEBEZPEČENSTVO

Bezpečnostné pokyny, ktoré je potrebné dodržiavať, sú opísané v kap. 2. Dôsledne dodržiavajte uvedené pokyny, aby ste sa vyhli vážnym rizikám a nebezpečenstvu.

Pred vykonaním akejkoľvek kontroly, čistenia alebo údržby/nastavenia stroja:

1. Vyrad'te kosiace zariadenia.

2. Zastavte stroj.

3. Uistite sa, že sú všetky pohyblivé časti úplne zastavené.
4. Vyberte kl'úč.

NEBEZPEČENSTVO

Nikdy nenechávajte kl'úč zasunutý alebo v dosahu detí či nepovolaných osôb.

1. Prečítajte si príslušné pokyny.
2. Používajte vhodný odev, pracovné rukavice a ochranné okuliare.

Frekvencie a typy zásahov sú zhrnuté v „Tabul’ke údržby“. Informácie v tabul’ke majú pomôct zachovať účinnosť a bezpečnostnú úroveň vášho stroja. Sú v nej zhrnuté základné úkony s uvedením intervalu, s ktorým má byť každý z nich vykonaný. Vykonajte príslušný úkon podľa toho, ktorý z dvoch termínov ne vykonanie údržby nastane ako prvý. Použitie neoriginálnych náhradných dielov a príslušenstva a/alebo ich nesprávna montáz by mohli mať negatívny dopad na činnosť a na bezpečnosť stroja. Výrobca odmieta akúkol’vek zodpovednosť v prípade nehody, ublíženia na zdraví osôb a škôd na majetku, spôsobených uvedenými výrobkami. Originálne náhradné diely sú dodávané dielňami servisnej služby a autorizovanými predajcami.

8.2 AKUMULÁTOR

Výdrž akumulátora (a teda aj plocha trávnika, ktorý je možné pokosit' pred d'alším nabíjaním) je podmienená najmä:

A. pracovnými faktormi, ktoré si vyžadujú vyššiu spotrebu energie (napr. kosenie hustej trávy, vysokej a mokrej trávy).
B. Nevhodné správanie obsluhy:

• Časté zapínanie a vypínanie stroja počas pracovnej činnosti.
• Príliš nízka výška kosenia s ohl'adom na stav trávnika.
• Príliš vysoká rýchlost’ jazdy s ohľadom na odstraňované množstvo trávy.

C. Faktormi prostredia, ako vysoká teplota prevyšujúca +35 °C.

• kosit' trávu vtedy, ked' je trávnik suchý;
• kosit' trávu často, aby nebola príliš vysoká;

• nastaviť väčšiu výšku kosenia, ked' je tráva vel'mi vysoká a druhý krát kosiť s menšou výškou;

• nepoužívajte stroj pri funkcii „mulčovanie“ vo vel’mi vysokej tráve;

• kosit' trávu pri teplote v rozmedzí +5 až + 35 °C.
• Vždy použite funkciu „Eco“ (ods. 6.9.2, par. 6.9.3).

8.2.2 Nabitie akumulátora

Energiu potrebnú pre fungovanie stroja zabezpečuje akumulátor, ktorý vyžaduje dôkladnú údržbu zaistujúcu jeho výkon a dlhodobú výdrž.

Akumulátor vášho stroja musí byť bezpodmienečne nabitý:

• Pred prvým použitím stroja po zakúpení.
• Po dosiahnutí minimálnej úrovne nabitia (obr. 13.F).
• Pred každým dlhším obdobím nečinnosti stroja.
• Aspoň raz mesačne počas skladovania.
• Pred každým uvedením do prevádzky po dlhšej dobe nečinnosti.

UPOZORNENIE

Ked' nie je akumulátor pripojený do siete prostredníctvom príslušnej nabíjačky, úroveň nabitia akumulátorov sa znižuje, aj ked' stroj nie je používaný. Úplné vybitie akumulátorov môže spôsobit' ich t'ažké poškodenie až na úroveň ich nepoužitel'nosti. Záruka nepokrýva škody spôsobené akumulátormi, ktoré neboli pravidelne dobíjané.

UPOZORNENIE

Nabitie musí byť vykonané výlučne s pomocou nabíjačky (obr. 23.A). Iné systémy by mohli trvalo poškodiť akumulátor.

UPOZORNENIE

Nabíjanie sa musí vykonávať v priestoroch krytých pred nepriaznivým počasím, v tieni, pri teplote medzi +5 a +35 °C.

POZNÁMKA

Akumulátor možno nabíjať kedykol'vek, aj čiastočne, bez rizika jeho poškodenia.

BEZPEČNOSTNÝ POKYN

Pri nabíjaní akumulátora:

• Priblížte sa so strojom k elektrickej zásuvke vybavenej uzemnením (ta, aby ste sa vyhli použitiu predlžovačiek) a odstráňte kl'úč.
  • Nadvihnite sedadlo.
• Nadvihnite uzáver nabíjacej zásuvky (obr. 22.A).
• Pripojte dodávanú nabíjačku do nabíjacej zásuvky (obr. 23.A) s použitím príslušnej upevňovacej objímky konektora (obr. 23.B).
  • Vložením príslušnej zástrčky pripojte nabíjačku k sietovej zásuvke (obr. 24).

Pre nabitie akumulátora, ak je súčasťou príslušenstva, sa dodáva zásuvka s diferenciálnym prúdovým chráničom (obr. 25.A), ku ktorému sa pripája napájací kábel (obr. 25.E).

Zásuvka s diferenciálnym prúdovým chráničom musí byť pripojená na sieťovú zásuvku a musí byť vykonaný test jej funkčnosti:

1. Stlačte tlačidlo „RESET“ (obr. 25.B) pre aktiváciu. Rozsvieti sa svetelná kontrolka „ON“ (obr. 25.C).
2. Stlačte tlačidlo „TEST“ (obr. 25.D) pre vykonanie testu funkčnosti. Svetelná kontrolka musí byť „OFF“ (obr. 25.C).

NEBEZPEČENSTVO

Ak test vyjde s negativnym výsledkom, zásuvka s diferenciálnym prúdovým chráničom sa nesmie používať. Ak test vyjde s pozitivnym výsledkom, zásuvku je možné používať a pokračovať v procese nabíjania.

Kompletné dobitie trvá približne 2 – 8,5 hod. (podl'a typu akumulátora a nabíjačky), počas ktorých sa signalizačné LED kontrolky (obr. 13.F) blikajú postupne po sebe. Po dosiahnutí jednotlivých stupňov nabitia ostane príslušná LED rozsvietená a zvyšné nad'alej blikajú. Akumulátor sa môže nabíjať neobmedzene dlho.

Stav nabitia (SOC)	Zapnutie LED (typ „I“ a „II“)	Zapnutie LED (typ „III“)
SOC >80 %

Stav nabitia (SOC)	Zapnutie LED (typ „I“ a „II“)	Zapnutie LED (typ „III“)
60 % ≤ SOC < 80 %
40 % ≤ SOC < 60 %
20 % ≤ SOC < 40 %
10 % ≤ SOC < 20 %

UPOZORNENIE

Nabíjanie akumulátora je možné prerušit, ked' je úroveň nabitia akumulátora od 1 do 4. Neprerušujte fázu nabíjania ked' LED 5 bliká, ale počkajte kým sa trvalo rozsvieti. Ked' sú všetky LED kontrolky trvalo rozsvietené, akumulátor je nabitý na 100 %.

PRIPOMIENKA

Časy nabíjania akumulátora sa môžu zvýšiť v prípade, že stroj bol používaný v ťažkých pracovných podmienkach, s následným prehriatím akumulátora (kap.15).

PRIPOMIENKA

V prípade úplne vybitého akumulátora ostanú LED kontrolky zhasnuté až do dosiahnutia minimálnej úrovne nabitia.

POZNÁMKA

Ked' sa úroveň nabitia dostane pod 10 %, začne blikat' prvá kontrolka akumulátora. Kosiace zariadenia sa vyradia a je nutný urýchlený návrat a nabitie akumulátorov.

Po dokončení nabíjania systém zníži prívod prúdu na množstvo potrebné pre udržanie a dobitie akumulátora na optimálne hodnoty.

PRIPÖMIENKA

Ak 5 LED kontroliek obr. 13.F pri nabíjačke pripojenej k traktoru súčasne bliká, znamená to, že nabíjanie sa nevykonáva. Skontrolujte pripojenie nabíjačka/elektrická sieť.

POZNÁMKA

Spotreba energie na pri udržiavaní nabitia je extrémne nízka a ekonomicky zanedbatel'ná.

POZNÁMKA

Počas nabíjania sú všetky funkcie stroja deaktivované aj v prípade, že je zasunutý kl'úč na doraz.

UPOZORNENIE

Akumulátor namontovaný na stroji bol projektovaný a vyrobený pre tento typ použitia a preto:

• neodpájajte a nevyberajte akumulátory z miest ich uloženia;
• nevymieňajte ich za iné, ktoré nie sú originálne;
• nevykonávajte zásahy, ktoré nie sú popísané v tomto návode.
  V prípade problémov v súvislosti s akumulátormi kontaktujte svojho predajcu.

8.3 ANTISKALPOVACIE KOLIESKA

Rôzne polohy pri montáži kolies umožňujú udržať bezpečný priestor „H“ medzi okrajom celku kosiacich zariadení a úrovňou terénu (obr.26.A; obr. 27.A). Nastavte polohu antiskalpovacích koliesok podľa nerovností terénu.

BEZPEČNOSTNÝ POKYN

Tento úkon sa vykonáva na oboch kolesách nastavovaných na rovnakú výšku v stave vypnutého stroja.

a. Pre modely s bočným vyhadzovaním

Pre zmenu polohy:

1. odskrutkujte a vyvlečte skrutku (obr. 26.B);
2. umiestnite koliesko (obr. 26.A) s dištančným prvkom (obr. 26.C) do otvoru zodpovedajúcemu požadovanej vzdialenosti;
3. utiahnite napevno skrutku (obr. 26.B) v matici (obr. 26.D).

b. Pre modely so zadným zberom

Pre zmenu polohy:

1. odskrutkujte maticu (obr. 27.B) a vyvlečte čap (obr. 27.C);
2. umiestnite koliesko (obr. 27.A) do požadovanej polohy;
3. namontujte späť čap (obr. 27.C), dbajte pri tom aby hlava čapu (obr. 27.C) bola obrátená dovnútra stroja;
4. utiahnite maticu napevno (obr. 27.B).

8.4 ČISTENIE

Po každom použití vykonajte vyčistenie podl'a nižšie uvedených pokynov.

8.4.1 Čistenie stroja

• Očistite vonkajšiu časť stroja tak, že prejdete po plastových častiach karosérie mäkkou špongiou namočenou vo vode s čistiacim prostriedkom a zabráňte pritom namočeniu elektrických motorov, akumulátora a komponentov elektroinštalácie.
• Na zníženie rizika požiaru udržujte motor a miesto jeho uloženia v čistote zbavený zvyškov trávy, lístia alebo prebytočného mazacieho tuku.
• Zdvihnite kryt a pomocou stlačeného vzduchu očistite prípadné zvyšky nečistoty a trávy, ktoré sa nahromadili nad akumulátorom.
• Udržujte tlačidlový panel bez špiny a nečistôt.

UPOZORNENIE

Pri umývaní karosérie a elektrických motorov nikdy nepoužívajte vodu pod vysokým tlakom ani agresívne čistiace prostriedky.

8.4.2 Čistenie vyhadzovacieho kanálu (len pri modeloch so zadným zberom)

V prípade upchatia vyhadzovacieho kanálu:

1. odložte zberný kôš alebo ochranný kryt zadného vyhadzovania;
2. odstráňte nahromadenú trávu, smerom od výstupného otvoru vyhadzovacieho kanálu.

8.4.3 Čistenie koša (len pre modely so zadným zberom typu „I“ a „II“)

1. Vyprázdnite zberný kôš (ods. 7.5.4).
2. Vyklepte ho, aby ste ho očistili od zvyškov trávy a od hliny.
3. Nasad'te spät' zberný kôš a umyte vnútro montážneho celku kosiacich zariadení (ods. 8.4.4-a). Po ukončení umývania je potrebné vybrať zberný kôš, vyprázdnit' ho, opláchnut' a odložiť tak, aby sa urýchlilo jeho vyschnutie.

8.4.4 Čistenie koša (len pre modely so zadným zberom typu „III“)

1. Vyprázdnite zberný kôš (ods. 7.5.4).

2. Odstráňte zberný kôš (ods. 5.8).

3. Vyklepte ho, aby ste ho očistili od zvyškov trávy a od hliny.

4. Namontujte späť zberný kôš (ods. 5.8).
5. Spustite zberný kôš (ods. 5.8) a pokračujte umytím vnútorného priestoru kosiaceho zariadenia (ods. 8.4.4-a).
6. Odmontujte zberný kôš (ods. 5.8) a dôkladne ho opláchnite.

8.4.5 Čistenie montážneho celku kosiacich zariadení

Dôkladne vyčistite celok kosiacich zariadení a zbavte ho všetkých zvyškov trávy a nečistôt.

VÝSTRAHA

Počas čistenia celku kosiacich zariadení udržujte osoby aj zvieratá v dostatočnej vzdialenosti.

a. Čistenie vnútornej časti

Umytie vnútra montážneho celku kosiacich zariadení a vyhadzovacieho kanálu musí prebehnút na pevnej podlahe za nižšie uvedených podmienok:

• namontovaný zberný kôš alebo ochranný kryt zadného vyhadzovania (len pre modely so zadným zberom);
• namontovaný vychyľovač bočného vyhadzovania (len pri modeloch s bočným vyhadzovaním);
• sediaca obsluha;
• celok kosiacich zariadení je v najnižšej polohe;
• prevodovka nastavená v neutrále;
• zaradené kosiace zariadenia.

- Pripojte prípadne hadicu na vodu k príslušným pripojeniam (obr. 28.A; obr. 29.A), nechajte prúdiť vodu niekol’ko minút do každého z nich, s kosiacimi zariadeniami v pohybe.

Kvôli udržaniu optimálnej úrovne účinnosti a bezpečnosti stroja je potrebné zabezpečit, aby sa na hornej časti montážneho celku kosiacich zariadení nezhromažďovali úlomky a zvyšky vysušenej trávy.

Pre vyčistenie hornej časti montážneho celku kosiacich zariadení:

Predmet Úkon
Volant Vyčistite	pomocoustlačeného vzduchu.
Montážny celokkosiacich zariadení	Namažte zdvižné body olejom (obr. 31).
Osi kolies Odmontujte kolesá.	Namažte osi mazivom (obr. 39).

8.6 UPEVŇOVACIE MATICE A SKRUTKY

- Udržujte skrutky a matice dotiahnuté, aby ste mohli byť stále istí bezpečnou činnosťou stroja.

9. MIMORIADNA ÚDRŽBA

9.1 ODPORÚČANIA NA ZAISTENIE BEZPEČNOSTI

BEZPEČNOSTNÝ POKYN

V prípade zistenia porúch činnosti nasledovných častí je potrebné sa okamžite obrátiť na vášho predajcu alebo na špecializované stredisko: - poloha neutrálu plynového pedála (prevádzková brzda); - zaradenie a zastavenie kosiacich zariadení; - zaradenie náhonu pre pohyb dopredu alebo pre spätný chod.

9.2 CELOK KOSIACICH ZARIADENÍ / KOSIACE ZARIADENIA

9.2.1 Vyrovnanie montážneho celku kosiacich zariadení

Pre rovnomerné pokosenie trávnika je potrebné správne nastaviť montážny celok kosiacich zariadení (obr. 19). V prípade nerovnomerného kosenia skontrolujte tlak v pneumatikách (odsek 7.1.3). Ak toto nie je postačujúce pre dosiahnutie uspokojivého výsledku, je potrebné sa obrátiť na vášho Predajcu kvôli vyrovnaniu montážneho celku kosiacich zariadení.

9.2.2 Kosiace zariadenia

Zle nabrúsené kosiace zariadenie vytrháva trávu, a tým spôsobuje zažltnutie trávnika.

BEZPEČNOSTNÝ POKYN

Kosiace zariadenie, ktoré je poškodené, ohnuté alebo opotrebované, vymeňte vždy ako celok aj so skrutkami, aby bolo zachované vyváženie.

VÝSTRAHA

Všetky úkony, týkajúce sa kosiacich zariadení (demontáž, ostrenie, vyváženie, opravu, spätná montáž a/alebo výmena) predstavujú vel'mi náročné práce, ktoré vyžadujú špecifické znalosti a použitie vhodného náradia, z bezpečnostných dôvodov je preto potrebné, aby boli vždy vykonané v Špecializovanom stredisku.

UPOZORNENIE

Vždy používajte originálne kosiace zariadenia označené kódom uvedeným v tabul'ke „Technické parametre“.

POZNÁMKA

Vzhl'adom na vývoj výrobku by mohli byt' kosiace zariadenia uvedené v tabul'ke „Technické parametre“ medzitým vymenené za iné s obdobnými vlastnosťami, so vzájomnou zamenitel'nosťou a bezpečnosťou prevádzky.

9.3

VÝMENA PREDNÝCH / ZADNÝCH KOLIES

9.3.1

Prípravné úkony

NEBEZPEČENSTVO

Používajte vždy vhodné zdvíhacie zariadenie.

Pred samotnou výmenou kolies vykonajte tieto úkony:

1. Umiestnite stroj na pevný a rovný povrch, ktorý zaručuje stabilitu stroja.
2. Zastavte stroj.
3. Vyberte kl'úč.
4. Umiestnite zdvíhacie zariadenie do najbližšieho zdvíhacieho bodu, do blízkosti kolesa určeného na výmenu (ods. 9.3.2; ods.9.3.3).
5. Skontrolujte, či je zdvíhacie zariadenie dokonale kolmé voči terénu.

9.3.2

Vol'ba a umiestnenie zdviháka na zadné kolesá

K spodnej časti kolesa (obr. 32.A), ktoré sa nachádza vedl'a kolesa určeného na výmenu (obr. 32.C), umiestnite drevené kliny (obr. 32.A).

Pre modely so zadným zberom:

• Maximálna možná výška zdviháka je 110 mm. (obr. 33).
• Umiestnite zdvihák pod zadnú dosku (obr. 34.A) vo vzdialenosti 180 mm od bočného okraja (obr. 33).

Pre modely s bočným vyhadzovaním:

Zdvihák, umiestnený spôsobom opísaným v tomto odseku, umožňuje zdvihnúť len koleso určené na výmenu.

9.3.3

Vol'ba a umiestnenie zdviháka na predné kolesá

1. Umiestnite drevené kliny (obr. 37.A) k spodnej časti kolesa (obr. 37.B), ktoré sa nachádza za kolesom, určeným na výmenu (obr. 37.C).
2. Maximálna možná výška zdviháka je 110 mm.
3. Umiestnite na zdvihák (obr. 38.A) štvorhrannú drevenú podložku (obr. 38.B) s rozmermi v priereze cca 10 × 10 cm.

UPOZORNENIE

Drevená podložka zabráni poškodeniu prednej osi.

1. Počas tejto fázy držte podložku rovnovážne na zdviháku, pomáhajte si pri tom rukou. Dvíhajte zdvihákom tak, aby drevená podložka podopierala rám a ostatné konštrukčné prvky (obr. 38.C).

POZNÁMKA

Takto umiestnený zdvihák umožňuje zdvihnúť celú prednú nápravu.

9.3.4 Výmena kolesa

BEZPEČNOSTNÝ POKYN

Pri dvíhaní sa ubezpečte, že stroj zostáva v stabilnej polohe a že je zastavený. Ked' si všimnete niečo neobvyklé, okamžite spustte dolu zdvihák a skontrolujte a odstránte prípadné problémy. Až potom stroj znovu zdvihnite.

1. Vyvlečte kryt (obr. 39.A).
2. Stroj dvíhajte do takej výšky, aby bolo možné pohodlné vybrať koleso.
3. Pomocou skrutkovača vytiahnite elastický krúžok (obr. 39.B) a opornú podložku (obr. 39.C).
4. Vyvlečte koleso určené na výmenu.
5. Rozotrite po osi (obr. 39.D) mazivo.
6. Namontujte náhradné koleso.
7. Dôkladne namontujte späť opornú podložku a elastický krúžok.

POZNÁMKA

Skontrolujte, či sa zadné kolesá nachádzajú v rovnakej výške (obr. 40.A), a či rozdiel vonkajšieho priemeru obidvoch kolies (obr. 40.B) nepresahuje 8 – 10 mm. Ked' k tomu dôjde, je potrebné vykonať vyrovnanie montážneho celku kosiacich zariadení v autorizovanej dielni, aby sa zabránilo nepravidelnému koseniu.

9.3.5 Oprava alebo výmena pneumatík

Pneumatiky sú bez duše typu „Tubelless“, a preto výmenu alebo opravu prípadného defektu musí vykonať odborník v pneuservise podľa postupu určeného pre daný typ plášťa.

9.4 VÝMENA LED ŽIAROVIEK

9.4.1 LED TYP I

Odskrutkujte ochrannú objímku (obr.

Žiarovky sú uchytené v objímkach pomocou bajonetového závitu, a je možné ich z neho uvoľniť ich pootočením proti smeru hodinových ručičiek pomocou klieští (obr. 42).

10. SKLADOVANIE

Ked' má byt stroj skladovaný dlhšie ako 30 dní:

1. Vyberte kl'úč zapal'ovania.
2. Dôkladne vyčistite stroj.

3. Skontrolujte, či stroj nie je poškodený. V prípade potreby sa obráťte na autorizované servisné stredisko.

4. Stroj skladujte:

5. so spusteným montážnym celkom kosiacich zariadení;
   • v suchom prostredí;

6. chránený pred nepriazňou počasia, v tieni, pri teplote v rozmedzí 0 až +40 °C;
7. podl'a možností prikrytý plachtou;
8. na mieste, ktoré nie je prístupné deťom;
9. pred uskladnením stroja sa uistite, že ste odložili kl'úče alebo náradie použité pri údržbe.

UPOZORNENIE

Je potrebné vždy kompletne nabiť akumulátor aspoň raz do mesiaca a vždy per opätovným uvedením do pracovnej činnosti.

Vo chvíli uvedenia stroja do chodu ho nastavte ako je uvedené v kapitole „7. Použitie stroja“.

11. MANIPULÁCIA A PREPRAVA

- Pri manipulácii so strojom postupujte nižšie uvedeným spôsobom:

1. Vyrad'te kosiace zariadenia.
2. Zdvihnite montážny celok kosiacich zariadení do najvyššej polohy.
3. Vypnite stroj a vyberte kl'úč zapal'ovania.
4. Vyrad'te prevod (ods. 6.3).

- Pri preprave stroja na kamióne alebo prívese je potrebné:

• Použit' prístupové rampy, ktoré sú odolné, dostatočne široké a dlhé.
• Nakladat stroj s vypnutým elektrickým motorom, s klúčom zapal'ovania vybratým z jeho uloženia, bez vodiča a výhradne jeho posúvaním za použitia primeraného počtu osôb.
• Spustit' montážny celok kosiacich zariadení.
• Umiestniť stroj tak, aby nepredstavoval pre nikoho nebezpečenstvo.
• Zaradit prevod (ods. 6.3).
• Riadne ho pripevnit k prepravnému prostriedku lanami alebo reťazami, aby sa zabránilo jeho prevráteniu a možnému poškodeniu.

BEZPEČNOSTNÝ POKYN

Pokial' by ste nemali istotu v zabezpečení bezpečného premiestnenia a prepravy stroja, obráťte sa na servisné centrum.

12. SERVISNÁ SLUŽBA A OPRAVY

Tento návod poskytuje všetky pokyny, potrebné pre obsluhu stroja a pre správnu základnú údržbu, ktorú môže vykonávať používatel’. Všetky úkony údržby a nastavovania, ktoré nie sú opísané v tomto návode, musia byť vykonávané vaším predajcom alebo špecializovaným strediskom, ktoré disponuje potrebnými znalosťami a vybavením, potrebným na správne vykonanie uvedených úkonov, pri dodržaní pôvodnej bezpečnostnej úrovne stroja. Úkony vykonávané v neautorizovaných dielňach alebo úkony vykonávané nekvalifikovaným personálom budú mať za následok ukončenie platnosti Záruky a zrušenie akejkoľvek povinnosti alebo zodpovednosti Výrobcu.

• Opravy a údržbu v záruke môžu vykonávať len autorizované servisné dielne.
• Autorizované servisné dielne používajú výhradne originálne náhradné diely. Originálne náhradné diely a príslušenstvo boli vyvinuté špecificky pre dané stroje.
• Nie sú povolené neoriginálne náhradné diely a príslušenstvo; Použitie neoriginálnych náhradných dielov a príslušenstva ohrozuje bezpečnosť stroja a zbavuje výrobcu akejkoľvek povinnosti alebo zodpovednosti.
• Odporúča sa zveriť stroj raz ročne autorizovanej servisnej dielni kvôli vykonaniu údržby, servisu a kontroly bezpečnostných zariadení.

13. ZÁRUČNÉ PODMIENKY

Záručné podmienky sú určené výhradne pre spotrebitel'ov, t. j. neprofesionálnych používatel'ov. Záruka sa vzťahuje na všetky chyby materiálov a výrobné chyby, ktoré boli potvrdené počas záručnej doby vašim Predajcom alebo Špecializovaným strediskom. Záručné podmienky sú obmedzené na opravu alebo výmenu komponentu, ktorý je považovaný za chybný. Záručné podmienky sú podmienené pravidelnou údržbou stroja. Používatel' musí pozorne sledovať všetky pokyny dodané v priloženej dokumentácii. Záruka sa nevztahuje na škody spôsobené:

• Neoboznámením sa so sprievodnou dokumentáciou (návod).
  • Profesionálnym použitím.
• Nepozornostou a nedbanlivostou.
• Externou príčinou (blesk, nárazy, prítomnosť cudzích telies vo vnútri stroja) alebo nehodou.
• Použitím a montážou, ktoré sú nevhodné alebo nie sú dovolené výrobcom.
• Nedostatočnou údržbou.
• Zmenou stroja.
• Použitím neoriginálnych náhradných dielov (prispôsobené diely).
• Použitím príslušenstva, ktoré nebolo dodané alebo schválené výrobcom.
  Táto záruka sa nevztahuje na:
• Úkony riadnej/mimoriadnej údržby (opísané v návode).
• Bežné opotrebovanie spotrebných materiálov, ako sú kosiace zariadenia, kolesá, svetlomety, poistné skrutky a káble.
• Bežné opotrebovanie.
• Zhoršenie estetického vzhľadu stroja, spôsobené jeho použitím.
• Držiaky kosiacich zariadení.
• Pomocné náklady prípadne súvisiace s aktiváciou záruky, ako je napríklad presun k používatel'ovi, preprava stroja obchodnému zástupcovi, prenájom náhradných zariadení alebo privolanie externej firmy na vykonanie všetkých prác údržby.

Používatel' je chránený zákonmi platnými v danej krajine. Práva kupujúceho vyplývajúce z vlastných národných zákonov nie sú žiadnym spôsobom obmedzené touto zárukou.

14. TABUL'KA ÚDRŽBY

Okienka v tabul'ke umožňujú zaznamenať dátum alebo počet hodín prevádzky, po uplynutí bol vykonaný zásah.

** Úkon, ktorý musí byť vykonaný vaším predajcom alebo špecializovaným strediskom.
** Základné mazanie všetkých klbových spojov by malo byť vykonávané okrem už uvedených termínov vždy, ked' sa predpokladá dlhodobá nečinnosť stroja.

15. IDENTIFIKÁCIA PORÚCH

Problém Príčina Riešenie
1. Stroj sa nezapína.	Vybitý akumulátor.	Nabite akumulátor (ods. 8.2.2).
2. Nerovnomerné kosenie.	Kosiace zariadenia nie sú dostatočne nabrúsené.	Obráťte sa na autorizované servisné centrum.
	Príliš vysoká rýchlost’ jazdy vzhľadom na zvolenú výšku kosenia.Celok kosiacich zariadení je naplnený trávou.	Znížte rýchlost’ jazdy a/alebo zvýšte výšku kosenia.Počkajte, kým tráva vyschne.Vyčistite celok kosiacich zariadení.
Problém Príčina	Riešenie
3. Atypická vibrácia počas používania.	Kosiace zariadenia sú nevyvážené.Kosiace zariadenia sú uvoľnené.Uvoľnené časti.Prípadné poškodenia.	Obráťte sa na autorizované na účel kontroly, výmeny a opráv.
4. Ikona obr. 13.E ostane rozsvietená a LED akumulátora 2 a 5 blikajú.Tlačidlový panel typu „I“ a „II“Tlačidlový panel typu „III“	Prúdová preťaženosť akumulátora z dôvodu:
	1. Príliš náročné pracovné podmienky.	Znížte rýchlosť jazdy.
		Zvýšte výšku kosenia.
	2. Príliš prudký svah.	Znížte rýchlosť jazdy a skontrolujte náklon terénu, na ktorom vykonávate pracovnú činnosť.
5. Ikona obr. 13.N bliká. Všetky ostatné signalizačné prvky na tlačidlovom paneli (ikony/LED) ostávajú funkčné a viditel'né.	Varovný poplach prehriatia akumulátora, trakčného motora a / alebo motorov kosiacich zariadení z dôvodu:
	1. Príliš náročné pracovné podmienky.	Znížte rýchlosť jazdy.
		Zvýšte výšku kosenia.
6. Ikony obr. 13.E a obr. 13.N ostanú rozsvietené, LED akumulátora 2 a 4 blikajú.Tlačidlový panel typu „I“ a „II“ Tlačidlový panel typu „III“	Prehriatie / prílišné schladenie akumulátora z dôvodu:	Vypnite stroj, počkajte aspoň 5 minút a opăť ho uved’te do chodu.
	1. Príliš náročné pracovné podmienky.	Znížte rýchlosť jazdy.
		Zvýšte výšku kosenia.
	2. Nevhodné podmienky prostredia.	Pracujte v prostredí vhodnom pre prevádzku stroja.
7. Ikona obr. 13.E ostane rozsvietená a LED akumulátora 1, 4 a 5 blikajú.Tlačidlový panel typu „I“ a „II“Tlačidlový panel typu „III“	Prúdová preťaženosť kosiacich zariadení z dôvodu:
	1. Príliš náročné pracovné podmienky.	Znížte rýchlosť jazdy.
		Zvýšte výšku kosenia.
	2. Upchatie zabraňujúce otáčaniu kosiacich zariadení.	Odstráňte prekážky.
	3. Celok kosiacich zariadení je naplnený trávou.	Vyčistite montážny celok kosiacich zariadení.
8. Ikony obr. 13.E e obr. 13.N ostávajú rozsvietené a LED akumulátora 1 a 3 blikajú.Tlačidlový panel typu „I“ a „II“ Tlačidlový panel typu „III“	Prehriatie motorov kosiacich zariadení z dôvodu:	Vypnite stroj, počkajte aspoň 5 minút a opăť ho uved’te do chodu.
	Príliš náročné pracovné podmienky.	Znížte rýchlost’ jazdy.
		Zvýšte výšku kosenia.
9. Ikona obr. 13.E ostané rozsvietená a LED akumulátora 1, 3 a 5 blikajú.Tlačidlový panel typu „I“ a „II“Tlačidlový panel typu „III“	Preťaženie motorov kosiacich zariadení z dôvodu:
	1. Príliš náročné pracovné podmienky.	Znížte rýchlost’ jazdy.
		Zvýšte výšku kosenia.
	2. Upchatie zabraňujúce otáčaniu kosiacich zariadení.	Odstráňte prekážky.
	3. Celok kosiacich zariadení je naplnený trávou.	Vyčistite montážny celok kosiacich zariadení.
10. Ikony obr. 13.E e obr. 13.N ostávajú rozsvietené a LED akumulátora 1, 2 a 4 blikajú.Tlačidlový panel typu „I“ a „II“ Tlačidlový panel typu „III“	Prehriatie trakčného motora z dôvodu:	Vypnite stroj a počkajte aspoň 5 minút, než zopakujete uvedenie do chodu.
	1. Trakčný motor je namáhaný.	Znížte rýchlost’ jazdy.
	2. Príliš prudký svah.	Znížte rýchlost’ jazdy a skontrolujte náklon svahu, na ktorom vykonávate pracovnú činnosť.
	3. Na kolesách sa uchytilo privel’ké množstvo blata.	Skontrolujte, či kolesá nie sú zablokované a v prípade potreby ich vyčistite.
11. Ikony obr. 13.E a obr. 13.O ostanú rozsvietené, LED akumulátora 1, 2, 4 a 5 blikajú.Tlačidlový panel typu „I“ a „II“ Tlačidlový panel typu „III“	Stroj sa spustil s neuvol’neným plynovým pedálom (nie v polohe neutrál).	Vypnite stroj a zopakujte postup uvedenia do chodu až po preverení, že plynový pedál je v polohe neutrál (pedál uvoľnený).
12. Ikony obr. 13.E a obr. 13.O ostanú rozsvietené, LED akumulátora 1, 2, 3 a 5 blikajú.Tlačidlový panel typu „I“a „II“Tlačidlový panel typu „III“	Páka zaradenia/ vyradenia prevodu v polohe vyradeného prevodu.	Skontrolujte polohu páky zaradenia/ vyradenia prevodu a prípadne ju opat' nastavte do polohy zaradenia.
		Ak problém pretrváva, obráťte sa na servisnú službu.
13. LED akumulátora obr. 13.F sa rozsvecujú a zhasínajú zľava doprava a naopak, postupne po sebe.	Chyba v komunikácii medzi elektronickými modulmi na palube.	Vypnite stroj a zopakujte postup uvedenia do chodu.
		Ak problém pretrváva, obráťte sa na servisnú službu.

POZNÁMKA

Pri strojoch s tlačidlovým panelom typu „III“ sa v kombinácii chybového hlásenia prostredníctvom LED na digitálnom paneli percentuálneho stavu nabitia akumulátora (obr. 13.Y) zobrazuje numerický kód príslušnej chyby. V prípade potreby oznámte numerický kód prislúchajúci k chybe autorizovanému servisnému centru.

POZNÁMKA

Pre riešenie iných problémov, ktoré nie sú obsiahnuté v tabul'ke, okamžite kontaktujte autorizované servisné centrum.

16. PRÍSLUŠENSTVO

16.1 SÚPRAVA PRE „MULČOVANIE“

Jemne rozdrobí pokosenú trávu a nechá ju na trávniku (obr. 44.A1; obr. 44.A2).

16.2 NABÍJAČKA (RÝCHLONABÍJANIE)

Nabíjačka, ktorá umožňuje skrátiť čas nabíjania akumulátora. Zoznam akumulátorov homologovaných pre tento stroj je uvedený v tabul’ke „Technické parametre“. Umožňuje udržiavať vysokú účinnosť akumulátora v období dlhodobej nečinnosti stroja, zaistuje jeho optimálne nabitie a predlžuje jeho životnosť (obr. 44.B).

16.3 SÚPRAVA ŤAŽNÉHO ZARIADENIA

Pre t'ahanie malého prívesu (obr. 44.C).

16.4 KRYCIA PLACHTA

Chráni stroj pred prachom, ked' sa nepoužíva (obr. 44.D).

16.5 SÚPRAVA OCHRANNÉHO KRYTU ZADNÉHO VYHADZOVANIA

Používa sa namiesto zberného koša, ked' sa tráva nezbiera (obr. 44.C). (len pre modely so zadným zberom).

16.6 SNEHOVÉ REŠAZE 18"

Zlepšujú pril'navosť zadných kolies na zasnežených úsekoch a umožňujú používanie príslušenstva – snehových radlíc (obr. 44.F).

16.7 KOLESÁ DO BLATA / SNEHU 18"

Zlepšujú t'ažný výkon na snehu a v blate (obr. 44.G).

16.8 PRÍVESNÝ VOZÍK

Používa sa na prevoz nástrojov a vysokých predmetov, v rámci povolených hraničných hodnôt nákladu (obr. 44.H).

16.9 POSYPÁVAČ

Používa sa pri posype sol'ou a hnojivami (obr. 44.I).

16.10 ZBERAČ LÍSTIA A TRÁVY

Slúži na zber lístia a trávy na trávnatom povrchu (obr. 44.J).

16.11 SNEHOVÁ RADLICA

Slúži na odhrnutie a nakopenie odstráneného snehu nabok (obr. 44.K).

KAZALO

1. SPLOŠNE INFORMACIJE ...... 2
2. SPLOŠNA VARNOSTNA OPOZORILA ..... 2
3. VARNOSTNA OPOZORILA ZA TRAKTORSKO KOSILNICO....5
