MANUAL DE UTILIZARE Tornado 598e STIGA

Mașină pe baterii de tuns iarba cu șofer la volan

MANUAL DE INSTRUCŢIUNI

ATENŢIE: înainte de a utiliza maşina, citiţi cu atenţie manualul de faţă.

ROMÂN - Traducerea manualului fabricantului

• Para o dado especíco, consulte a etiqueta de identicação da máquina.[1] RO - DATE TEHNICE [2] Tensiunea de alimentare MAX [3] Tensiunea de alimentare NOMINAL [4] Viteza max. de funcţionare a motorului [5] Baterie [6] Capacitatea bateriei [7] Încărcător de baterie [8] Durata maximă a încărcării [9] Puterea motorului de tracţiune [10] Puterea motorului lamelor [11] Banda (benzile) de frecvenţe în care funcţionează echipa- mentul radio [12] Puterea maximă de radiofrecvenţă transmisă în banda (ben- zile) de frecvenţe în care funcţionează echipamentul radio. [13] Pneuri faţă [14] Pneuri spate [15] Presiune roţi faţă [16] Presiune roţi spate [17] Masă (*) [18] Raza minimă de iarbă netăiată [19] Înălţime de tăiere [20] Lăţime de tăiere [21] Viteza de deplasare la mersul înainte [22] Viteza de deplasare la mersul cu spatele [23] Înclinaţia maximă admisă [24] Dimensiuni [25] Lungime [26] Lungime cu sac (lungime fără sac) [27] Lăţime [28] Lăţime cu deector de evacuare laterală (Lăţime fără deec- tor de evacuare laterală) [29] Înălţime [30] Codul dispozitivului de tăiere [31] Nivel de presiune acustică [32] Nesiguranţă în măsurare [33] Nivel de putere acustică măsurat [34] Nivel de putere acustică garantat [35] Nivel de vibraţii la locul conducătorului [36] Nivel de vibraţii la volan [44] Accesorii la cerere [44.A1, 42A2] Kit pentru „mulching” [44.B] Încărcător [44.C] Kit de remorcare [44.D] Prelată pentru acoperire [44.E] Set de protecţie pentru evacuare posterioară (numai pentru seriile MP) [44.F] Lanţuri de zăpadă [44.G] Roţi de noroi / zăpadă [44.H] Remorcă [44.I] Distribuitor [44.J] Colector de frunze și iarbă [44.K] Utilaj de deszăpezire cu lamă

[43] PRIZĂ AUXILIARĂ PENTRU ACCESORII USB

[43.A] Tensiune şi curent de încărcare (Ieşire USB) [43.B] Tipul [43.C] Numele și adresa fabricantului

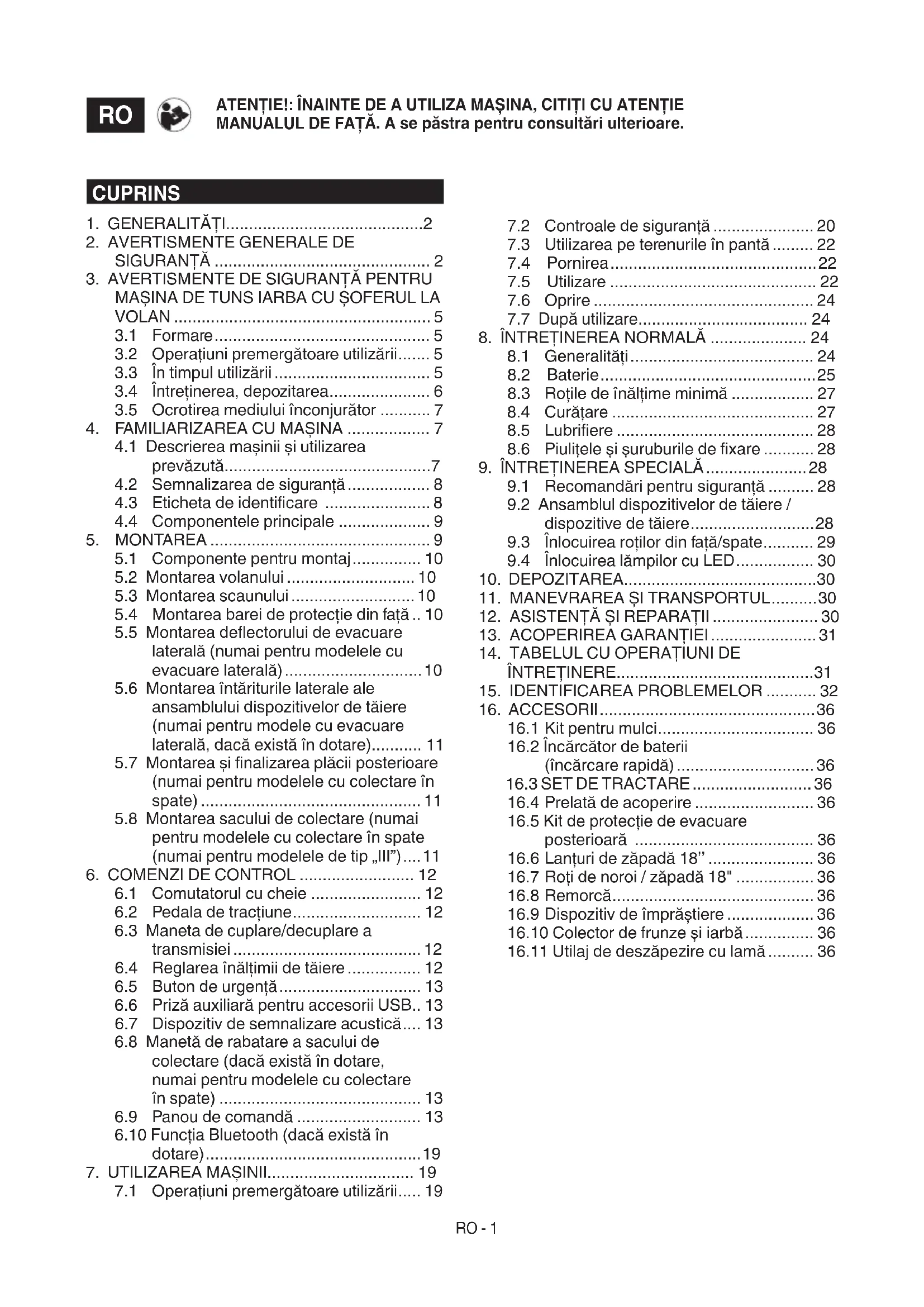

3.2 Operaţiuni premergătoare utilizării ....... 5

3.3 În timpul utilizării .................................. 5

3.4 Întreţinerea, depozitarea ...................... 6

3.5 Ocrotirea mediului înconjurător ........... 7

4. FAMILIARIZAREA CU MAȘINA .................. 7

4.1 Descrierea mașinii și utilizarea

prevăzută ............................................. 7

5.1 Componente pentru montaj ............... 10

5.2 Montarea volanului ............................ 10

5.3 Montarea scaunului ........................... 10

5.4 Montarea barei de protecţie din faţă .. 10

5.5 Montarea deectorului de evacuare

laterală (numai pentru modelele cu evacuare laterală) .............................. 10

5.6 Montarea întăriturile laterale ale

ansamblului dispozitivelor de tăiere (numai pentru modele cu evacuare laterală, dacă există în dotare)........... 11

5.7 Montarea și nalizarea plăcii posterioare

(numai pentru modelele cu colectare în spate) ................................................ 11

5.8 Montarea sacului de colectare (numai

pentru modelele cu colectare în spate (numai pentru modelele de tip „III”) .... 11

6. COMENZI DE CONTROL ......................... 12

6.1 Comutatorul cu cheie ........................ 12

6.4 Reglarea înălţimii de tăiere ................ 12

6.5 Buton de urgenţă ............................... 13

6.6 Priză auxiliară pentru accesorii USB .. 13

6.7 Dispozitiv de semnalizare acustică .... 13

6.8 Manetă de rabatare a sacului de

colectare (dacă există în dotare, numai pentru modelele cu colectare în spate) ............................................ 13

6.9 Panou de comandă ........................... 13

6.10 Funcţia Bluetooth (dacă există în

7.1 Operaţiuni premergătoare utilizării ..... 19

7.2 Controale de siguranţă ...................... 20

7.3 Utilizarea pe terenurile în pantă ......... 22

7.7 După utilizare..................................... 24

8.3 Roţile de înălţime minimă .................. 27

8.6 Piuliţele și șuruburile de xare ........... 28

9. ÎNTREŢINEREA SPECIALĂ ...................... 28

9.1 Recomandări pentru siguranţă .......... 28

9.2 Ansamblul dispozitivelor de tăiere /

dispozitive de tăiere ........................... 28

9.3 Înlocuirea roţilor din faţă/spate ........... 29

9.4 Înlocuirea lămpilor cu LED ................. 30

16.2 Încărcător de baterii

(încărcare rapidă) .............................. 36

16.3 SET DE TRACTARE .......................... 36

16.4 Prelată de acoperire .......................... 36

16.7 Roţi de noroi / zăpadă 18" ................. 36

16.8 Remorcă ............................................ 36

16.9 Dispozitiv de împrăștiere ................... 36

16.10 Colector de frunze și iarbă ............... 36

16.11 Utilaj de deszăpezire cu lamă .......... 36RO - 2

În acest manual, paragrafele care conţin informaţii deosebit de importante pentru siguranţă și funcţionare, sunt evidenţiate în funcţie de criteriile de mai jos: PERICOL Nerespectarea avertismentului conduce la o situaţie de pericol iminent care, dacă nu este evitată, va duce la moarte instantanee sau la daune grave sau permanente. AVERTISMENT Nerespectarea avertismentului conduce la o situaţie de pericol potenţial care, dacă nu este evitată, poate duce la deces sau la afectarea gravă a sănătăţii. ATENŢIE Nerespectarea avertismentului conduce la o situaţie de pericol potenţial care, dacă nu este evitată, poate duce la deteriorarea ușoară a mașinii. AVERTISMENT Acesta oferă instrucţiuni care se referă la adoptarea unei conduite obligatorii pentru a face faţă practicilor care nu sunt legate de vătămări corporale.

INSTRUCŢIUNE DE SIGURANŢĂ

Conţine o instrucţiune care se referă la procedurile specice care trebuie urmate în cazul în care apar situaţii care pun în pericol sănătatea umană sau siguranţa mașinilor. NOTĂ Oferă o informaţie suplimentară faţă de instrucţiunile din mesajele de securitate anterioare. Paragrafele evidenţiate de un chenar gri cu marginea punctată se referă la dotări opţionale care nu sunt prezente pe toate modelele din acest manual. Vericaţi dacă funcţia respectivă este prezentă pe propriul dvs. model. Toate indicaţiile precum „faţă”, „spate”, „dreapta” și „stânga” se raportează la poziţia de lucru a operatorului.

Figurile din aceste instrucţiuni de utilizare sunt numerotate cu 1, 2, 3 etc. Componentele indicate în guri sunt marcate cu literele A, B, C etc. O referinţă la componenta C din gura 2 este indicată prin cuvintele: „Vezi g. 2.C” sau, pur și simplu, „(Fig. 2.C)”. Figurile sunt orientative. Piesele efective pot diferite faţă de cele reprezentate.

Manual este împărţit în capitole și paragrafe. Titlul paragrafului „2.1 Formare” este un subtitlu al capitolului „2. Norme de siguranţă”. Referinţele la titluri sau paragrafe sunt indicate prin abrevierea cap. sau par. și numărul corespunzător. Exemplu: „cap. 2” sau „par. 2.1”

DE SIGURANŢĂ AVERTISMENT Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile și specicaţiile furnizate împreună cu mașina. Nerespectarea instrucțiunilor enumerate în continuare poate provoca electrocutare, incendii și/sau vătămări grave. Păstraţi toate avertismentele și instrucţiunile pentru consultarea ulterioară. Termenul „unealtă electrică” menţionat în avertismente se referă la utilajul dvs. cu alimentare de la reţeaua electrică (prin cablu) au cu alimentare de la baterie (fără cablu).

1) Siguranţa în zona de lucru

a) Menţineţi zona de lucru curată și bine iluminată. Mediile dezordonate sau întunecate cresc riscul de accidente. b) Nu utilizaţi scula electrică în medii explozive, de exemplu cu lichide, gaze sau pulberi inamabile. Sculele electrice provoacă scântei care pot incendia praful sau vaporii.RO - 3 c) Ţineţi copiii și trecătorii la distanţă când utilizaţi o unealtă electrică. Distragerile pot cauza pierderea controlului.

2) Siguranţa electrică

a) Ștecherul cablului încărcătorului de baterii trebuie să e compatibil cu priza de curent. Nu modicaţi niciodată ștecărul. Nu utilizaţi adaptoare cu cablul încărcătorului de baterii prevăzut cu împământare. Ștecărele nemodicate și adaptate la priză reduc riscul de electrocutare. b) Ștecărul uneltei electrice trebuie să e compatibil cu priza de curent. Nu modicaţi niciodată ștecărul. Nu utilizaţi adaptoare la uneltele electrice dotate cu împământare. Ștecărele nemodicate și adaptate la priză reduc riscul de electrocutare. c) Evitaţi contactul corpului cu suprafeţele legate la masă sau la pământ, de exemplu: ţevi, calorifere, aragazuri, frigidere. Riscul de electrocutare crește în situația în care corpul este legat la masă sau la pământ. d) Nu expuneţi uneltele electrice la ploaie sau medii ude. Apa care pătrunde într-o unealtă electrică crește riscul de electrocutare. e) Nu trageţi niciodată de cablul încărcătorului pentru a scoate ștecherul. Ţineţi cablul încărcătorului departe de sursele de căldură, de ulei, solvenţi, lucruri tăioase, muchii ascuţite sau componente aate în mișcare. Un cablu deteriorat sau blocat crește riscul de electrocutare. f) Nu utilizaţi cablul în mod inadecvat. Nu folosiţi cablul pentru a transporta scula, pentru a o trage sau scoate din priză. Ţineţi cablul departe de sursele de căldură, de ulei, de muchii ascuţite sau de componente aate în mișcare. Un cablu deteriorat sau blocat crește riscul de electrocutare. g) Atunci când utilizaţi scula electrică în aer liber, folosiţi un cablu prelungitor adecvat pentru utilizare în exterior. Utilizarea unui cablu prelungitor adecvat pentru utilizare în exterior reduce riscul de electrocutare. h) În cazul în care nu se poate evita utilizarea unei scule electrice într-un mediu umed, utilizaţi o priză protejată de un întrerupător diferenţial (RCD- Residual Current Device). Utilizarea unui RCD reduce riscul de electrocutare.

i) Conectaţi încărcătorul numai la prizele

cu tensiunea și frecvenţa de reţea indicate pe plăcuţa de identicare. PERICOL Umiditatea și electricitatea nu sunt compatibile:

• Manipularea și conectarea cablurilor electrice trebuie să e efectuate într-un mediu uscat.

• Evitaţi întotdeauna contactul dintre o priză electrică sau un cablu și zonele umede (bălţi sau teren umed).

• Dacă este necesar, utilizaţi cabluri de prelungire disponibile în comerţ cu prize integrate etanșe și aprobate.

• Instalarea unei prize de curent pentru încărcare, conectată la reţeaua electrică a clădirii, trebuie să e realizată de un electrician calicat și protejată în mod corespunzător cu un dispozitiv diferenţial (RCD-Residual Current Device), cu un curent de declanșare în conformitate cu reglementările în vigoare.

• Conectările incorecte pot provoca scurtcircuite, accidente grave sau mortale.

• Pentru a evita întreruperile în alimentarea cu energie electrică în timpul încărcării:

• asiguraţi-vă că instalaţia electrică are o capacitate totală adecvată.

• conectaţi mașina la o priză de curent cu amperaj sucient.

• evitaţi utilizarea simultană a altor echipamente electrice cu consum mare de energie.

3) Siguranţa personală

a) Rămâneţi atenţi, ţineţi sub control activităţile și utilizaţi simţul practic atunci când utilizaţi o unealtă electrică. Nu utilizaţi unealta electrică dacă sunteţi obosit sau sub inuenţa drogurilor, alcoolului sau medicamentelor. O clipă de neatenție când utilizați o unealtă electrică poate provoca vătămări corporale grave. b) Utilizaţi echipamente individuale de protecţie. Purtaţi întotdeauna ochelari de protecţie. Utilizarea unor echipamente de protecție cum sunt măștile antipraf, încălțămintea antiaderentă, căștile de protecție sau protecțiile auditive reduce riscul de vătămări corporale. c) Evitaţi pornirile accidentale. Asiguraţi- vă că întrerupătorul se aă pe poziţia „OFF” („OPRIT”) înainte de a conecta ștecherul, se a prinde de scula electrică sau de a o transporta. Transportarea unei scule electrice cu degetul pe întrerupător sau conectarea acesteia la priză cu întrerupătorul pe poziția „ON” („PORNIT”) facilitează producerea accidentelor. d) Îndepărtaţi toate cheile sau uneltele de reglare înainte de a porni unealta electrică. Cheile sau uneltele careRO - 4 rămân în contact cu o piesă rotativă a mașinii pot cauza vătămări corporale. e) Nu vă aplecaţi. Menţineţi-vă echilibrul și sprijiniţi-vă în mod adecvat. Astfel, veți controla mai bine unealta electrică în caz de situații neașteptate. f) Îmbrăcaţi-vă în mod adecvat. Nu purtaţi îmbrăcăminte largă sau bijuterii. Ţineţi- vă părul și îmbrăcămintea la distanţă de părţile în mișcare. Îmbrăcămintea largă, bijuteriile sau părul lung se pot prinde în componentele în mișcare. g) Dacă există dispozitive de conectat la instalaţii pentru extragerea și colectarea prafului, asiguraţi-vă că sunt conectate și utilizate în mod adecvat. Utilizarea acestor dispozitive poate reduce riscurile asociate prafului. h) Nu permiteţi ca obișnuinţa în utilizarea utilajului să vă afecteze vigilenţa astfel încât să ignoraţi principiile de siguranţă legate de utilizarea uneltei electrice. Operarea neglijentă poate cauza vătămări grave într-o fracțiune de secundă.

4) Utilizarea și îngrijirea uneltei electrice

a) Nu supraîncărcaţi unealta electrică. Utilizaţi scula electrică potrivită pentru activitatea de efectuat. Unealta electrică potrivită va efectua lucrarea mai bine și într-un mod mai sigur, la viteza pentru care a fost proiectată. b) Nu folosiţi unealta electrică dacă întrerupătorul nu poate porni sau opri unealta. Sculele electrice care nu pot acționate de la întrerupător sunt periculoase și trebuie să e reparate. c) Nu utilizaţi mașina dacă întrerupătorul cu cheie nu o poate porni sau opri în mod corespunzător. O mașină care nu poate acționată cu ajutorul comutatorului cu cheie este periculos și trebuie reparat la un centru de service. d) Scoateţi cheia de contact înainte de a face orice reglaje, de a schimba accesoriile sau înainte de a depozita scula electrică. Aceste măsuri de precauție pentru siguranță reduc riscul de pornire accidentală a uneltei electrice. e) Depozitaţi sculele electrice nefolosite în afara razei de acţiune a copiilor și nu permiteţi utilizarea utilajului de către persoane care nu sunt familiarizate cu scula și cu aceste instrucţiuni. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiți. f) Respectaţi cerinţele de întreţinere pentru uneltele electrice și accesorii. Vericaţi dacă piesele mobile sunt aliniate și au mișcare liberă, dacă nu există piese defecte, precum și orice alte condiţii care ar putea afecta funcţionarea sculei electrice. În caz de deteriorări, unealta electrică trebuie reparată înainte de a o utiliza. Multe incidente sunt cauzate de întreținerea insucientă. g) Menţineţi organele de tăiere ascuţite și curate. Întreținerea adecvată a organelor de tăiere, cu tăișurile bine ascuțite, va reduce riscul de blocare a acestora și le va mări manevrabilitatea. h) Utilizaţi unealta și accesoriile aferente conform instrucţiunilor furnizate, ţinând cont de condiţiile de lucru și de tipul de activitate de efectuat. Utilizarea unei unelte electrice pentru operațiuni diferite de cele prevăzute poate provoca situații periculoase.

i) Menţineţi mânerele și suprafeţele

de prindere uscate, curate și fără urme de ulei și grăsime. Mânerele și suprafețele de prindere alunecoase nu permit manevrarea și controlul în siguranță al uneltei în situații neprevăzute.

5) Utilizare și măsuri de precauţie la

utilizarea uneltelor cu baterie a) Pentru a încărca bateriile, utilizaţi doar un încărcător de baterii recomandat de producător. Un încărcător potrivit pentru un tip de acumulator poate crea risc de incendiu, electrocutare, supraîncălzire sau scurgeri de lichid coroziv din baterie dacă este utilizat cu alt acumulator. b) Utilizaţi exclusiv bateriile specice recomandate pentru aparatul dumneavoastră. Utilizarea oricărui alt acumulator poate provoca risc de vătămare și incendiu. c) Când acumulatorul nu este utilizat, trebuie să îl ţineţi la distanţă de obiecte metalice precum agrafe, monede, chei, cuie, șuruburi sau alte mici obiecte metalice care pot provoca scurtcircuitarea contactelor. Scurtcircuitarea contactelor bateriei poate duce la combustie sau incendii. d) Bateriile în stare necorespunzătoare pot prezenta scurgeri de lichid. Evitaţi contactul cu lichidul. În caz de contact accidental, clătiţi cu apă. În caz de contact cu ochii, consultaţi un medic. Lichidul scurs din baterie poate provoca iritații ale pielii sau arsuri. e) Nu utilizaţi baterii sau unelte deteriorate sau modicate. Bateriile deteriorate sau modicate pot avea un comportament imprevizibil, putând astfel provoca incendiu, explozie sau vătămări corporale.RO - 5 f) Nu expuneţi acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperatură de peste 70 °C poate cauza explozie. g) Respectaţi toate instrucţiunile de încărcare și încărcaţi acumulatorul sau unealta doar în intervalul de temperatură menţionat în instrucţiuni. Încărcarea necorespunzătoare sau la o temperatură în afara intervalului specicat poate deteriora bateria și mări riscul de incendiu. h) Nu încărcaţi acumulatorul în locuri cu vapori, substanţe inamabile sau în spaţii excesiv de umede. În cazul în care nu se poate evita un mediu umed, utilizaţi o priză protejată de un întrerupător diferenţial (RCD-Residual Current Device) pentru a reduce riscul de șoc electric.

i) Nu depozitaţi cablul încărcătorului

la îndemâna copiilor.

a) Unealta trebuie reparată de personal calicat, utilizând numai piese de schimb originale. Astfel se va garanta siguranța uneltei electrice. b) Nu efectuaţi operaţiuni de reparaţie asupra bateriei. Lucrările de reparații trebuie efectuate de către producător sau de către un centru de service specializat.

• Familiarizaţi-vă cu comenzile și modul adecvat de folosire a mașinii. Deprindeţi-vă să opriţi rapid mașina.

• Nu lăsaţi niciodată copiii sau persoanele care nu și-au însușit instrucţiunile să folosească mașina. Legile locale pot stabili vârsta minimă la care utilizatorul poate folosi mașina.

• Nu transportaţi copii sau alţi pasageri.

• Nu uitaţi că utilizatorul este responsabil pentru accidentele și incidentele care pot apărea în cazul altor persoane sau al bunurilor acestora. Utilizatorul are responsabilitatea de a evalua riscurile potenţiale ale terenului pe care lucrează și de a lua toate măsurile de precauţie necesare pentru a asigura siguranţa sa și a celorlalţi, în special pe pante, pe teren accidentat, alunecos sau instabil.

• Acest manual constituie parte integrantă a mașinii, deci trebuie să facă obligatoriu parte din dotarea acesteia în cazul unui transfer temporar sau permanent.

• Purtaţi îmbrăcăminte adecvată, încălţăminte de protecţie rezistentă cu tălpi antialunecare și pantaloni lungi. Nu activaţi mașina cu picioarele goale sau cu sandale. Purtaţi căști de protecţie pentru auz.

• Utilizarea protecţiilor auditive poate reduce capacitatea de a auzi anumite avertismente (strigăte sau alarme). Fiţi deosebit de atenţi la ceea ce se întâmplă în jurul zonei de lucru.

• Nu purtaţi eșarfe, halate, lanţuri, brăţări, îmbrăcăminte cu părţi uturânde, cu șiret ori cu cravată, sau orice alt accesoriu atârnat sau larg, care s-ar putea agăţa de organele mașinii aate în mișcare sau de alte obiecte sau materiale de la locul de muncă.

• Părul lung trebuie purtat legat. Zona de lucru / Mașina Vericaţi minuţios zona de lucru și îndepărtaţi tot ce ar putea expulzat de mașină sau ce ar putea deteriora dispozitivul de tăiere/organele rotative (pietre, ramuri, sârmă, oase etc.).

• Nu utilizaţi mașina în zone cu risc de explozie, în apropierea lichidelor inamabile, a gazului și a prafului. Contactele electrice și frecările mecanice pot crea scântei care pot incendia praful și vaporii.

• Lucraţi numai la lumina zilei sau cu un bun sistem de iluminare și în condiţii de vizibilitate bună.

• Nu permiteţi apropierea persoanelor, copiilor și animalelor de zona de lucru. Copiii trebuie să e supravegheaţi de un alt adult.

• Evitaţi să lucraţi pe iarbă umedă, pe ploaie și în condiţii de risc de furtună, în special în cazul în care există risc de fulgere.

• Acordaţi o atenţie deosebită neregularităţilor terenului (movile, denivelări), la terenurile în pantă, la pericolele ascunse și eventualelor obstacole care ar putea limita vizibilitatea.

• Fiţi deosebit de atenţi în apropierea râpelor, șanţurilor sau terasamentelor. Mașina se poate răsturna dacă o roată trece peste margine sau dacă aceasta cedează.

• Aveţi grijă pe terenurile în pantă, unde este necesară o atenţie sporită pentru a evita răsturnarea sau pierderea controlului asupraRO - 6 mașinii. Cauzele principale care pot duce la pierderea controlului mașinii sunt:

• Aderenţa redusă a roţilor.

• Schimbări bruște de direcţie.

• Utilizarea necorespunzătoare scopului pentru care a fost construită.

• Lipsa de cunoștinţe cu privire la efectele care pot rezulta din condiţiile solului.

• Utilizarea mașinii ca vehicul de tractare.

• Atunci când utilizaţi mașina aproape de drum, ţi atenţi la trac. AVERTISMENT Mașinile care fac obiectul acestui manual nu sunt proiectate pentru a utilizate ca vehicule de tractare. Norme de comportament

• În timpul conducerii și a activităţii, nu vă distrageţi atenţia și ţi în permanenţă concentraţi.

• Fiţi atenţi la deplasarea înapoi sau în marșarier. Uitaţi-vă înapoi înainte și în timp ce folosiţi marșarierul pentru a vă asigura că nu sunt obstacole.

• Aveţi grijă atunci când utilizaţi accesorii care pot afecta stabilitatea mașinii, în special pe pante.

• Ţineţi întotdeauna mâinile și picioarele la distanţă de dispozitivul de tăiere, atât la punerea în funcţiune a mașinii, cât și în timpul utilizării acesteia.

• Ţineţi mâinile și picioarele la distanţă de suportul scaunului. Există un risc de rănire prin strivire. AVERTISMENT Elementul de tăiere continuă să se rotească timp de câteva secunde, chiar și după decuplare sau după oprirea motorului. AVERTISMENT Fiţi atenţi la ansamblul dispozitivelor de tăiere care nu conţin un singur dispozitiv de tăiere, deoarece rotirea unui astfel de dispozitiv poate determina rotaţia celorlalte.

INSTRUCŢIUNE DE SIGURANŢĂ

În cazul unor defectări sau accidente în timpul funcţionării, opriţi imediat motorul și ţineţi mașina la distanţă pentru a nu cauza alte stricăciuni; în caz de accident în care este rănit operatorul sau alte persoane, demaraţi imediat procedura de prim ajutor cea mai potrivită situaţiei respective și apelaţi la un centru de prim ajutor pentru acordarea îngrijirilor necesare. Scoateţi cu grijă eventualele resturi care ar putea provoca daune sau leziuni persoanelor sau animalelor în cazul în care acestea vor rămâne nesupravegheate. Limitări de utilizare

• Nu folosiţi niciodată mașina dacă protecţiile sunt deteriorate, dacă lipsesc sau dacă nu sunt poziţionate corect (sacul de colectare, protecţia de evacuare laterală, protecţia de evacuare posterioară).

• Nu utilizaţi mașina dacă accesoriile sau sculele nu sunt instalate în punctele prevăzute.

• Nu dezarmaţi, nu dezactivaţi, nu îndepărtaţi și nu umblaţi la sistemele de securitate/ microîntrerupătoarele de pe mașină.

• Nu supuneţi mașina la eforturi excesive și nu utilizaţi o mașină nepotrivită pentru lucrări grele; utilizarea unei mașini cu putere adecvată reduce riscurile și ameliorează calitatea muncii prestate.

• Mașina nu este omologată pentru a putea circula pe drumurile publice. Utilizarea sa (conform normelor de circulaţie rutieră) poate avea loc numai în zone limitate, pe care nu circulă mașini.

3.4 ÎNTREŢINEREA, DEPOZITAREA

Efectuarea unei întreţineri periodice și a unei depozitări corecte menţine siguranţa mașinii și a nivelului de performanţă. Întreţinerea

• Nu folosiţi mașina dacă are piese uzate sau deteriorate. Piesele deteriorate sau uzate trebuie să e înlocuite și nu reparate.

• În timpul operaţiilor de reglare a mașinii, aveţi grijă să nu vă prindeţi degetele între dispozitivul de tăiere aat în mișcare și părţile xe ale mașinii.

• Mașina poate reparată doar de personal calicat, folosind numai piese de schimb originale. Acest lucru permite menţinerea siguranţei mașinii.

• Nu efectuaţi operaţiuni de reparaţie asupra bateriei. Lucrările de reparaţii trebuie efectuate de către producător sau de către un centru de service specializat.

INSTRUCŢIUNE DE SIGURANŢĂ

Nivelul de zgomot și de vibraţii din instrucţiunile de faţă reprezintă valorile maxime de utilizare a mașinii. Utilizarea unui element de tăiere neechilibrat, viteza excesivă de mișcare sau neefectuarea întreţinerii inuenţează semnicativ producerea de emisii sonore și de vibraţii. Prin urmare, trebuie să adoptaţi măsuri de prevenire pentru eliminarea posibilelor daune datorate unui zgomot ridicat și solicitărilor produse de vibraţii;RO - 7 efectuaţi întreţinerea mașinii, purtaţi căști de protecţie și luaţi pauze în timpul sesiunii de lucru. Depozitarea Pentru a reduce riscul de incendiu, nu lăsaţi containerele cu deșeuri într-o încăpere.

3.5 OCROTIREA MEDIULUI ÎNCONJURĂTOR

Ocrotirea mediului înconjurător reprezintă un aspect important și prioritar atunci când utilizăm mașina, spre beneciul unei coabitări civilizate și a mediului în care trăim.

• Respectaţi cu stricteţe normele în vigoare la nivel local pentru eliminarea ambalajelor, uleiurilor, benzinei, bateriilor, ltrelor, părţilor deteriorate sau a oricărui alt element ce ar putea afecta mediul înconjurător; aceste deșeuri nu vor aruncate în lada de gunoi, ci vor separate și duse la centrele de colectare autorizate, care se vor ocupa de reciclarea materialelor în cauză.

• Respectaţi cu stricteţe normele în vigoare la nivel local pentru eliminarea deșeurilor rezultate.

• Când mașina nu mai este utilizabilă, nu o lăsaţi în mediul înconjurător ci contactaţi un centru de colectare, conform normelor în vigoare la nivel local. Nu aruncaţi aparaturile electrice împreună cu deșeurile menajere. Conform Directivei Europene 2012/19/UE cu privire la eliminarea deșeurilor care provin de la aparaturile electrice și electronice și la implementarea acesteia în legislaţia naţională, aparaturile electrice scoase din uz trebuie să e colectate separat, pentru a putea refolosite în mod eco-compatibil. În cazul în care echipamentele electrice sunt aruncate într-un depozit de deșeuri sau pe sol, substanţele nocive pot ajunge în apele subterane și pot intra în lanţul alimentar, dăunând sănătăţii și calităţii vieţii dumneavoastră. Pentru informaţii mai detaliate cu privire la eliminarea acestui produs, contactaţi Instituţia competentă în eliminarea deșeurilor menajere sau Vânzătorul de la care l-aţi achiziţionat. La sfârșitul duratei lor de viaţă utilă, eliminaţi bateriile cu atenţia cuvenită și în conformitate cu reglementările locale. Bateria conţine materiale periculoase pentru dumneavoastră și pentru mediu. Aceasta trebuie să e îndepărtată și eliminată separat, într-o structură care acceptă bateriile cu ioni de litiu. Colectarea separată a produselor și a ambalajelor utilizate permite reciclarea materialelor și reutilizarea acestora. Reutilizarea materialelor reciclate ajută la prevenirea poluării mediului și reduce cererea de materii prime.

Aceasta este o mașină de tuns iarba cu conducător pe scaun. Mașina este echipată cu un motor electric care acţionează dispozitivul de tăiere și cu un motor electric care acţionează tracţiunea. Mașina este dotată cu tracţiune spate. Utilizatorul poate să conducă mașina și să acţioneze comenzile principale aându-se în permanenţă la volan. Dispozitivele de siguranţă montate pe mașină pre- văd oprirea motorului și a dispozitivului de tăiere în câteva secunde. (par. 7.2.2).

4.1.1 Utilizarea prevăzută

Această mașină a fost proiectată și fabricată pentru a tăia iarba. În special, modelele:

• MP 84 Li 48 Series V1/V2 și MP 98 Li 48 Series V3 pot:

1. să taie iarba și să o adune în sacul de colectare;

2. să taie iarba și să o descarce la sol prin partea

din spate (dacă opţiunea există în dotare);

3. să taie iarba, să o mărunţească și să o

depoziteze pe teren (efect de „mulci”) (dacă opţiunea există în dotare). Modelele:

• SD 98 Li 48 Series V1/V2 și SD 108 Li 48 Series V3 pot:

1. să taie iarba și să o descarce lateral;

2. să taie iarba, să o mărunţească și să o

depoziteze pe teren (efect de „mulci”) (dacă opţiunea există în dotare). Anumite accesorii speciale, prevăzute de Constructor ca echipament original sau care pot achiziţionate separat, permit desfășurarea acestei operaţii în funcţie de mai multe modalităţi de operare, descrise în acest manual sau în instrucţiunile care însoţesc accesoriile separate. Totodată, posibilitatea de aplicare a accesoriilor suplimentare (dacă sunt prevăzute de Constructor) poate extinde utilizarea prevăzută și altor funcţii, conform limitelor și condiţiilor indicate în instrucţiunile care însoţesc aceste echipamente.RO - 8

4.1.2 Utilizarea necorespunzătoare

Orice altă utilizare, alta decât cea prevăzută, poate periculoasă și poate provoca daune persoanelor și/sau bunurilor. Sunt considerate utilizări necorespunzătoare (fără a se limita însă la următoarele exemple):

transportarea pe mașină a unor persoane, copii sau animale deoarece ar putea cădea și s-ar putea răni grav sau ar putea împiedica o conducere sigură a mașinii;

• împingerea sarcinilor;

utilizarea mașinii pe terenuri instabile, alunecoase, acoperite cu gheaţă, pietriș sau accidentate, prin noroi și băltoace care împiedică evaluarea suprafeţei terenului;

acţionarea dispozitivului de tăiere pe suprafeţe fără iarbă;

utilizarea mașinii pentru colectarea frunzelor sau deșeurilor. AVERTISMENT Utilizarea necorespunzătoare a mașinii atrage după sine anularea garanţiei și declinarea oricărei responsabilităţi din partea Fabricantului, utilizatorul trebuind să suporte consecinţele pentru daunele sau vătămarea personală ori a terţilor.

4.1.3 Tipologia utilizatorilor

Această mașină este destinată folosirii de către consumatori, adică de operatori neprofesioniști. Acesta este destinat "utilizării ca hobby" și trebuie să e utilizat de un singur operator.

4.2 SEMNALIZAREA DE SIGURANŢĂ

Pe mașină apar diverse simboluri (g. 2

Acestea au rolul de a-i aminti operatorului ce comportament trebuie să adopte pentru a o utiliza cu atenţia și grija necesare. Semnicaţia simbolurilor: ATENŢIE Citiţi instrucţiunile înainte de a utiliza mașina. ATENŢIE Scoateţi cheia din contact și citiţi instrucţiunile înainte de a efectua orice operaţiune de întreţinere sau reparaţie.

PERICOL DE EJECTARE A

OBIECTELOR Nu lucraţi fără a montat pro- tecţia de evacuare posterioară sau sacul de colectare. (doar pentru modelele cu sistem de colectare în spate)

PERICOL DE EJECTARE A

OBIECTELOR Nu operaţi fără să montat de- ectorul de evacuare laterală. (numai pentru modelele cu eva- cuare laterală)

PERICOL DE EJECTARE A

OBIECTELOR Asiguraţi-vă că orice persoane se aă la distanţă de zona de lucru pe parcursul utilizării.

Nu utilizaţi mașina în pante mai mari de 10°.

Asiguraţi-vă că nu există copii în apropiere atunci când mașina este pornită.

Dispozitive de tăiere în mișcare. Nu vă puneţi mâinile sau picioa- rele în interiorul carcasei dispo- zitivului de tăiere.

INSTRUCŢIUNE DE SIGURANŢĂ

Etichetele adezive deteriorate sau care nu mai pot citite trebuie înlocuite. Solicitaţi alte etichete la centrul de asistenţă autorizat din zona dvs.

4.3 ETICHETA DE IDENTIFICARE

Eticheta de identicare conţine următoarele date (g. 1):RO - 9

1. Nivelul puterii acustice.

2. Marcă de conformitate CE.

3. Anul de fabricaţie.

5. Numărul de serie.

6. Numele și adresa fabricantului.

8. Viteza max. de funcţionare a motorului.

10. Grad de protecţie electrică.

11. Tensiune nominală.

12. Capacitatea bateriei.

Transcrieţi datele de identicare a mașinii în spaţiile corespunzătoare ale etichetei de pe spatele capacului.

INSTRUCŢIUNE DE SIGURANŢĂ

Folosiţi datele de identicare de pe eticheta de identicare a produsului de ecare dată când contactaţi atelierul autorizat. NOTĂ Exemplul declaraţiei de conformitate se aă în ultimele pagini ale manualului.

4.4 COMPONENTELE PRINCIPALE

Mașina este alcătuită din următoarele componente principale, care au funcţiile descrise în continuare (g.1

A. Ansamblul dispozitivelor de tăiere este: ansamblul format din carter, care încorporează dispozitivele de tăiere rotative, și din dispozitivele de tăiere. B. Dispozitive de tăiere: sunt elementele care realizează efectiv tăierea ierbii; aripile de la capete facilitează dirijarea ierbii tăiate spre canalul de evacuare. C. Deector pentru evacuarea laterală: este o protecţie de siguranţă care împiedică proiectarea la distanţă a eventualelor obiecte strânse de dispozitivul de tăiere (numai pentru modelele cu evacuare laterală). D. Canal de evacuare: este elementul de legătură dintre ansamblul dispozitivelor de tăiere și sacul de colectare (doar pentru modelele cu sistem de colectare în spate). E. Sac de colectare: în plus faţă de funcţia de colectare a ierbii tăiate, acesta constituie un element de siguranţă, care împiedică proiectarea la distanţă a eventualelor obiecte strânse de dispozitivul de tăiere (numai pentru modelele cu sistem de colectare în spate). F. Protecţia pentru evacuare posterioară (disponibilă la cerere): montată în locul sacului de colectare, împiedică proiectarea la distanţă a eventualelor obiecte strânse de dispozitivele de tăiere (doar pentru modelele cu sistem de colectare în spate). G. Scaunul șoferului: este locul de unde utilizatorul comandă mașina; este dotat cu un senzor care sesizează prezenţa operatorului, acest lucru ind util pentru cuplarea dispozitivelor de siguranţă.. H. Motor pentru lame: asigură mișcarea dispozitivelor de tăiere.

I. Motor de transmisie: asigură

mișcarea roţilor. J. Baterie: asigură alimentarea motoarelor și a tuturor componentelor electrice ale mașinii. K. Bară de protecţie faţă: asigură protecţia părţilor din faţă ale mașinii. L. Volanul: efectuează virajul roţilor din faţă. M. Panou de comandă: interfaţă care grupează principalele comenzi de utilizare a mașinii.

AVERTISMENT Normele de siguranţă care trebuie respectate sunt descrise în cap. 2. Respectaţi cu stricteţe aceste indicaţii pentru a nu vă confrunta cu riscuri grave sau cu pericole.. Nu folosiţi mașina mai înainte de a efectuat toate indicaţiile din secţiunea „MONTAJ”. Din motive de depozitare și transport, unele componente ale mașinii nu sunt asamblate direct în fabrică, ci trebuie montate după ce sunt scoase din ambalaj. Despachetarea și nalizarea operaţiunilor de montare se va efectua pe o suprafaţă plată și solidă, având sucient spaţiu pentru manipularea mașinii și a ambalajelor, și utilizând unelte adecvate.RO - 10

5.1 COMPONENTE PENTRU MONTAJ

În ambalaj sunt incluse componentele pentru montaj enumerate în tabelul de mai jos: Descriere 1 Volanul 2 Carter de bord și componente pentru montarea volanului 3 Scaunul șoferului 4 Încărcător 5 Bară de protecţie faţă 6 Roţile de înălţime minimă 7 Sac cu șuruburile de montare aferente și instrucţiunile aplicabile (numai pentru modelele cu colectare în spate) 8 Partea inferioară a plăcii posterioare, su- porturile sacului și accesoriile aferente de nalizare și montare (numai pentru mode- lele cu sistem de colectare în spate) 9 Deector de evacuare laterală (numai pen- tru modelele cu evacuare laterală) 10 Întăriri laterale ale ansamblului dispozitivelor de tăiere (numai pentru modele cu evacuare laterală, dacă există în dotare). 11 Plic cu: - manualele de instrucţiune și documentele aferente - șuruburile pentru montarea scaunului - dotare montare deector de evacuare la- terală (numai pentru modelele cu evacuare laterală) - 2 chei de pornire 12 Kit de suport pentru telefonul mobil (dacă există în dotare)

1. Deschideţi cutia cu grijă, ind atenţi

să nu pierdeţi componentele

2. Consultaţi documentele din cutie,

inclusiv aceste instrucţiuni.

3. Scoateţi din cutie toate elementele nemontate.

4. Scoateţi mașina din ambalaj ţinând cont

de măsurile de precauţie de mai jos:

• aduceţi ansamblul dispozitivelor de tăiere la înălţime maximă (par. 6.4) pentru a nu-l deteriora atunci când coborâţi mașina de pe paletul de bază;

• aduceţi maneta de blocare a transmisiei spate în poziţia de deblocare (par. 6.3);

• coborâţi mașina de pe paletul de bază.

5.2 MONTAREA VOLANULUI

1. Puneţi mașina în plan și aliniaţi-i roţile din faţă.

2. Introduceţi butucul (g. 3.A) pe arbore

(g. 3.B), având grijă ca știftul (g. 3.C) să e introdus corect în locașul butucului.

3. Aplicaţi capacul planșei de bord

(g. 3.D), înclichetând cele cinci cleme în locașurile aferente.

4. Montaţi volanul (g. 3.E) pe butuc (g. 3.A),

astfel încât spiţele să e orientate spre scaun. 5a. Doar pentru volanul de tip „I” - Introduceţi distanţierul (g. 3.F) și xaţi volanul cu ajutorul șuruburilor (g. 3.G) din dotare, în ordinea indicată. 5b. Numai pentru volanul de tip „II” - Fixaţi volanul cu ajutorul șuruburilor (g. 3.F, 3.G) din dotare, în ordinea indicată. 6a. Numai pentru volanul de tip „I” - Aplicaţi capacul volanului (g. 3.H), introducându-l în locașul respectiv, până se aude un clic. 6b. Numai pentru volanul de tip „II” - Aplicaţi suportul pentru telefonul mobil (g. 3.H), introducându-l în locașul respectiv până când se aude un clic.

5.3 MONTAREA SCAUNULUI

Montaţi scaunul (g. 4.A) pe placă (g. 4.B), utili- zând șuruburile (g. 4.C).

1a. Numai pentru bara de protecție de tip „I” - Montaţi bara de protecţie faţă (g. 5.A) pe partea inferioară a cadrului (g. 5.B), utilizând cele patru șuruburi (g. 5.C). 1b. Numai pentru tipul de bară de protecție „II”

1. Montaţi cele două suporturi (g. 5.A) și

(g. 5.B) pe partea inferioară a cadrului (g 5.C) respectând sensul de montare indicat în gură: R= dreapta; L= stânga.

2. strângeţi complet șuruburile (g. 5.D).

3. Fixaţi bara de protecţie din faţă (g. 5.E) pe

suporturile (g. 5.A) și (g. 5.B) cu ajutorul șuruburilor (g. 5.F) și piuliţelor (g. 5.G).

1. Din interiorul deectorului pentru

evacuare laterală (g. 6.A), montaţi arcul (g. 6.B) introducând capătul (g. 6.B.1) în oriciu și rotindu-l astfel încât atât arcul (g.6.B), cât și capătul (g. 6.B.2) să intre bine în locașurile aferente.RO - 11

2. Poziţionaţi deectorul pentru evacuare laterală

(g. 6.A) în dreptul suporturilor (g. 6.C) ansamblului dispozitivelor de tăiere și, cu o șurubelniţă, rotiţi al doilea capăt (g. 6.B.2) al arcului (g. 6.B) astfel încât să îl aduceţi în afara deectorului pentru evacuare laterală.

3. Introduceţi știftul (g. 6.D) în oriciile

suporturilor (g. 6.C) și ale deectorului pentru descărcare laterală, trecându-l prin mijlocul spirelor arcului (g. 6.B), până la ieșirea completă a capătului cu găuri de pe suportul aat în poziţia cea mai interioară.

4. Introduceţi cuiul spintecat (g. 6.E) în oriciul

(g. 6D.1) al știftului (g. 6.D) și rotiţi știftul atât cât este necesar pentru a putea îndoi ambele capete (g. 6.E.1) ale cuiului spintecat (cu un clește), astfel încât să nu poată ieși și să determine ieșirea știftului (g. 6.D). AVERTISMENT Asiguraţi-vă că arcul funcţionează în mod corect, menţinând deectorul pentru descărcare laterală în poziţie coborâtă, stabilă, și că știftul este bine introdus și nu poate ieși în mod accidental. Asiguraţi-vă că protecţia de evacuare laterală (g. 7.A) este coborâtă și blocată cu maneta de siguranţă (g. 7.B). ATENŢIE Înainte de demontarea sau de întreţinerea deectorului, nu uitaţi să împingeţi maneta de siguranţă (g. 8.B) și să ridicaţi protecţia de evacuare laterală (g. 8.A) pentru a permite demontarea. NOTĂ Pentru a demonta deectorul, urmaţi pașii pentru montare în ordine inversă.

CU EVACUARE LATERALĂ, DACĂ EXISTĂ ÎN DOTARE) Finalizaţi montarea ansamblului dispozitivelor de tăiere montând întăriturile laterale pe prolul ansamblului dispozitivelor de tăiere cu ajutorul șuruburilor aferente (g. 9)

1. Montaţi cele două console inferioare

(g. 10.A) și (g. 10.B), respectând sensul de montare indicat în gură, xaţi- le cu șuruburile (g. 10.C) și piuliţele (g. 10.D), strângându-le până la capăt.

2. Scoateţi cele două șuruburi (g. 10.H),

care vor utilizate ulterior.

3. Montaţi partea inferioară (g. 10.E) a plăcii

posterioare și xaţi-o pe consolele inferioare cu ajutorul șuruburilor (g. 10.F) și piuliţelor (g. 10.G), fără a le strânge complet.

4. Finalizaţi xarea părţii inferioare (g. 10.E)

a plăcii posterioare, înșurubând până la capăt cele două șuruburi centrale (g. 10.H) îndepărtate anterior și cele patru șuruburi superioare (g. 10.I)

5. Strângeţi până la capăt cele două

dispozitivului de semnalizare al sacului de colector plin în locașul (g. 10.K) și împingeţi-o în jos, până se aude un clic.

7. Montaţi cele suporturi ale sacului de

colectare (g. 10.L) și (g. 10.M), respectând sensul de montare indicat în gură, xaţi-le cu șuruburile (g. 10.N) și șaibele elastice (g. 10.O), strângându-le până la capăt.

1. Utilizaţi butoanele de deschidere/închidere

a sacului de colectare (g. 13.U, V) pentru a alinia maneta cu două came (g. 11.A) cu suporturile (g. 11.B) colectorului de iarbă. NOTĂ Pentru a efectua alinierea și apoi regla manual poziţia manetei cu două came (g. 11.A), trebuie să ţineţi apăsat butonul de deschidere (g. 13.U) sau de închidere (g. 13.V) a sacului de colectare.

2. Fixaţi sacul de colectare (g. 16.A) pe

suporturi (g. 16.B) și centraţi-l în raport cu placa posterioară. Centrarea este asigurată utilizând suportul din dreapta ca suport lateral.

3. Închideţi sacul de colectare (g. 11.C)

ţinând apăsat butonul de închidere a sacului de colectare (g. 13.V).RO - 12 NOTĂ Pentru a îndepărta sacul de colectare (g. 11.C), ridicaţi-l astfel încât să menţineţi o distanţă a plăcii de aproximativ 10- 15 cm, așa cum se indică în g. 11.

Această comandă cu cheie acţionează ca un întrerupător principal, activând sau dezactivând circuitul de pornire al mașinii. Comutatorul cu cheie (g. 12.A) are 2 poziţii:

1. Cheie dezactivată. Circuitul de alimentare

este dezactivat și mașina se oprește. Nu poate activată nicio funcţie

2. Cheia este introdusă complet. Mașina

este pregătită pentru pornire.

6.2 PEDALA DE TRACŢIUNE

Pedala de tracţiune (Fig. 12.F) activează tracţiunea roţilor și reglează viteza mașinii, atât la deplasarea înainte, cât și în marșarier.

1. Direcţia de mers în faţă: la

apăsarea pedalei înainte, mașina se deplasează în faţă. Mărind forţa de apăsare pe pedală, se mărește progresiv și viteza mașinii.

2. Deplasare înapoi:

la apăsarea pedalei în sens invers, mașina de deplasează înapoi. Prin reducerea presiunii asupra pedalei , mașina scade treptat viteza.

3. Staţionarea: atunci când

pedala este eliberată, se aplică automat o frână de serviciu, care încetinește și oprește deplasarea mașinii până când pedala de tracţiune este apăsată din nou. NOTĂ Pedala de tracţiune se dezactivează atunci când operatorul se ridică de pe scaun.

Maneta de cuplare/decuplare a transmisiei(Fig. 12.H) permite deplasarea manuală a mașinii, fără a o porni. Această comandă are două poziţii, indicate de următoarele simboluri:

1. Transmisie cuplată:

mutaţi maneta (Fig. 12.H) în poziţie orizontală (A). Mașina poate deplasată în mod normal prinpornire.

2. Transmisie deconectată:

deplasaţi maneta (g. 12.H) în jos (B). Mașina poate operată manual fără a pornită. AVERTISMENT Deplasaţi mașina manual numai pe un teren plan.

INSTRUCŢIUNE DE SIGURANŢĂ

Maneta de cuplare/decuplare nu trebuie să se ae niciodată în poziţie intermediară. Această stare supraîncălzește și deteriorează transmisia.

6.4 REGLAREA ÎNĂLŢIMII DE TĂIERE

6.4.1 Manetă de reglare (numai pentru

modelele de tip „I” și „II”) Prin intermediul acestei manete (g. 12.G) se comandă ridicarea și coborârea ansamblului dispozitivelor de tăiere, care poate amplasat la 7 înălţimi de tăiere diferite. Cele șapte poziţii sunt indicate pe plăcuţa corespunzătoare cu numere de la „1” la „7”, care corespund diferitelor înălţimi de tăiere cuprinse între 3 și 8 cm. Pentru a trece de la o poziţie la alta, deplasaţi pârghia în lateral și repoziţionaţi-o într-una dintre gradaţiile de oprire.

6.4.2 Butoane de reglare (numai

pentru modelele de tip „III”) Prin intermediul acestor butoane se comandă ridicarea (g. 13.S) și coborârea (g. 13.T) ansamblului dispozitivelor de tăiere, care poate amplasat la 7 înălţimi de tăiere diferite.RO - 13 Cele șapte poziţii sunt indicate grac pe ecran (g. 13.W) și corespund diferitelor înălţimi de tăiere cuprinse între 3 și 8 cm. Pentru a trece de la o poziţie la alta, trebuie să apăsaţi pe butoanele de reglare (g. 13.S, g. 13.T) până când ajungeţi la poziţia dorită. În mod alternativ, ţinând apăsat unul dintre cele două butoane de reglare, se poate modica înălţimea ansamblului de tăiere în mod continuu, până la poziţia dorită. NOTĂ În cazul în care cheia este introdusă până la capăt (g. 12.A), apăsând butonul de marșarier (g. 13.C) împreună cu butoanele de ridicare (g. 13.S) sau coborâre (g. 13.T), ansamblul dispozitivelor de tăiere poate ridicat sau coborât chiar și atunci când conducătorul nu este la bord.

6.5 BUTON DE URGENŢĂ

Butonul de urgenţă (Fig. 12.B ) vă permite să opriţi imediat mașina în caz de urgenţă. Butonul are două poziţii:

1. Activat: apăsarea butonului

de urgenţă oprește motoarele dispozitivelor de tăiere și de control al tracţiunii.

2. Dezactivat: rotiţi butonul de urgenţă

în sensul acelor de ceasornic pentru a-l dezactiva și pentru a restabili toate funcţiile. Pentru a porni mașina, repetaţi procedura de pornire cu cheie (par. 7.4). NOTĂ Cu butonul de urgenţă activat, mașina nu poate pornită. AVERTISMENT Butonul de urgenţă nu trebuie utilizat niciodată ca metodă obișnuită de oprire a mașinii.

6.6 PRIZĂ AUXILIARĂ PENTRU

ACCESORII USB Această priză (g. 12.I) poate încărca dispozitive USB. Funcţia sa este doar de a reîncărca. Priza nu are nicio funcţie de comunicare cu dispozitivul USB conectat. Priza este alimentată numai atunci când cheia (12.A) este introdusă complet. Nu încărcaţi accesoriul conectat la priza USB în condiţii de ploaie, umezeală sau temperaturi ridicate, cu expunere directă la lumina soarelui. Utilizarea în aceste condiţii va invalida garanţia și va exonera producătorul de orice răspundere în caz de probleme. Nu deschideţi căpăcelul portului USB în zone umede sau prăfuite. Producătorul nu își asumă nicio răspundere în cazul deteriorării accesoriului conectat la portul USB sau al pierderii de date în timpul utilizării acestuia.

• Emiterea unui semnal sonor dublu indică absenţa sacului de colectare. Vericaţi prezenţa sau montarea corectă a sacului de colectare (numai pentru modelele cu colectare în spate).

• Un semnal sonor continuu indică faptul că sacul de colectare este plin. Goliţi (consultaţi par. 7.5.4) (numai pentru modelele cu colectare în spate).

• Un singur semnal sonor indică faptul că nu este permisă tăierea în marșarier. A se vedea pictograma g. 13.

• Emiterea unui semnal sonor indică faptul că cheia este introdusă, însă mașina nu a fost pornită în câteva minute de la introducerea ei.

CU COLECTARE ÎN SPATE) Această manetă, care poate extrasă din locașul său, permite rabatarea sacului de colectare în vederea golirii, reducând efortul pentru operator (g. 12.E).

6.9 PANOU DE COMANDĂ

În funcţie de model, mașina dumneavoastră poate echipată cu una dintre versiunile de panou de comandă (g .12.C, g. 12.D și g. 12.L) descrise mai jos:RO - 14

6.9.1 Comandă manuală (tipo “I”) g. 13

Butonul de pornire a mașinii Cu cheia introdusă complet, acest buton (g. 13.A) pornește mașina și activează toate funcţiile. NOTĂ Dacă sunt îndeplinite toate condiţiile de siguranţă, pictograma „READY” („PREGĂTIT”) (g. 13.K) se aprinde și mașina este gata de utilizare (a se vedea par. 7.4). Butonul de cuplare/decuplare a dispozitivelor de tăiere Prin apăsarea butonului g. 13.B , dispozitivele de tăiere sunt cuplate/deconectate.

• Atunci când dispozitivele de tăiere sunt cuplate, acestea devin operaţionale după câteva secunde.

• Atunci când dispozitivele de tăiere sunt dezactivate, se aplică în același timp o frână pentru a opri rotaţia după câteva secunde. NOTĂ În cazul în care dispozitivele de tăiere sunt cuplate fără a se respecta condiţiile de siguranţă, mașina se oprește sau nu poate pornită (a se vedea par. 7.2.2). Buton de consimţământ pentru tăiere la deplasarea înapoi Apăsaţi și menţineţi apăsat butonul g .13.C pentru a activa tăierea la deplasarea înapoi. Pentru a efectua tăierea la deplasarea înapoi, cuplaţi dispozitivele de tăiere și ţineţi apăsat simultan butonul. NOTĂ Imposibilitatea de a permite tăierea inversă este indicată printr-un singur semnal sonor. Buton de aprindere a farurilor Apăsând pe butonul g. 13.D se aprind/sting farurile. Atunci când farurile sunt pornite, pictograma din g. 13.L se aprinde. Pictograma Atenţie Dacă este aprinsă, pictograma g .13.E indică nerespectarea condiţiilor de siguranţă sau o posibilă defecţiune a mașinii (a se vedea cap. 15). LED-ul bateriei LED-urile din g .13.F indică în mod normal nivelul de încărcare a bateriilor mașinii, dar anumite combinaţii ale stării de iluminare a acestora oferă informaţii despre defecţiunile mașinii (a se vedea cap. 15). Pictograma „Ready” Pictograma Fig. 13.K se aprinde atunci când aparatul este pornit și gata de utilizare. Pictograma „Bluetooth” Pictograma g. 13.M se aprinde atunci când mașina și dispozitivul de schimb de date sunt conectate. Pictograma de supratemperatură a controlerelor și/sau a motorului Pictograma g. 13.N indică supraîncălzirea componentelor electrice. A se vedea cap. 15. Pictograma manetei de cuplare/ decuplare a transmisiei Pictograma din g. 13.O se aprinde atunci când transmisia nu este cuplată (a se vedea par. 6.3 și cap. 15). Pictograma de prezenţă a operatorului la bord Pictograma din g. 13.P se aprinde dacă operatorul nu se aă pe scaun (a se vedea par. 7.2.2). Pictograma butonului de urgenţă Pictograma din g. 13.Q se aprinde dacă este activat butonul de urgenţă (a se vedea par. 6.5).RO - 15

6.9.2 Panoul de comandă (tip „II”) g. 13

Butonul de pornire a mașinii Cu cheia introdusă complet, acest buton (g. 13.A) pornește mașina și activează toate funcţiile. NOTĂ Dacă sunt îndeplinite toate condiţiile de siguranţă, pictograma „READY” („PREGĂTIT”) (g. 13.K) se aprinde și mașina este gata de funcţionare (a se vedea cap. 7.4). Butonul de cuplare/decuplare a dispozitivelor de tăiere Prin apăsarea butonului g. 13.B , dispozitivele de tăiere sunt cuplate/deconectate.

• Atunci când dispozitivele de tăiere sunt cuplate, acestea devin operaţionale după câteva secunde.

• Atunci când dispozitivele de tăiere sunt dezactivate, se aplică în același timp o frână pentru a opri rotaţia după câteva secunde. NOTĂ În cazul în care dispozitivele de tăiere sunt cuplate fără a se respecta condiţiile de siguranţă, mașina se oprește sau nu poate pornită (a se vedea par. 7.2.2). Buton de consimţământ pentru tăiere la deplasarea înapoi Apăsaţi și menţineţi apăsat butonul g .13.C pentru a activa tăierea la deplasarea înapoi. Pentru a efectua tăierea la deplasarea înapoi, cuplaţi dispozitivele de tăiere și ţineţi apăsat simultan butonul. NOTĂ Imposibilitatea de a permite tăierea inversă este indicată printr-un singur semnal sonor. Buton de aprindere a farurilor Apăsând pe butonul g. 13.D se aprind/sting farurile. Atunci când farurile sunt pornite, pictograma din g. 13.L se aprinde. Butonul „CRUISE CONTROL” Prin apăsarea butonului g. 13.G se activează/dezactivează funcţia „CRUISE CONTROL”. „Cruise Control” este o comandă care vă permite să menţineţi viteza dorită în marșarier, fără a nevoie să ţineţi apăsată pedala de tracţiune.

• Dacă apăsaţi butonul ”CRUISE CONTROL" (g. 13.G) în timpul mersului înainte, mașina va menţine viteza atinsă în acel moment, fără a nevoie să acţionaţi pedala de tracţiune (g. 12.F). Atunci când funcţia este activă, pictograma g. 13.I se aprinde pe panoul de comandă. NOTĂ Funcţia „CRUISE CONTROL” nu poate activată în marșarier. NOTĂ Pe porţiuni în urcare sau în coborâre, viteza poate diferită de cea stabilită pentru teren orizontal. Pentru a dezactiva dispozitivul și a restabili comanda vitezei de avans prin intermediul pedalei de tracţiune (g. 12.F) este sucient:

• să apăsaţi butonul g. 13. sau

• să apăsaţi pedala de tracţiune (Fig. 12.F).RO - 16 Butonul de selectare a regimului dispozitivului de tăiere Cu ajutorul acestui buton (Fig. 13.H), pot selectate 3 viteze diferite de rotaţie a dispozitivului de tăiere.

1. ECO: Viteza de rotaţie a

dispozitivului de tăiere este redusă pentru a prelungi durata de viaţă a bateriei. Atunci când funcţia este activă, pictograma „frunză” se aprinde (g. 13.J). ATENŢIE Utilizarea în acest mod nu este recomandată în condiţii de tăiere severe (tăiere de iarbă densă, înaltă, umedă).

2. NORMAL: viteza standard

de rotaţie a dispozitivului de tăiere pentru utilizare în condiţii normale de tăiere a ierbii

3. BOOST: Viteza de rotaţie a

dispozitivului de tăiere este mărită pentru a tăia iarba în condiţii grele (iarbă densă, înaltă, umedă). Atunci când funcţia este activă, pictograma „lama rotativă” se aprinde (Fig. 13.R). Durata de viaţă a bateriei este redusă. Pictograma Atenţie Dacă este aprinsă, pictograma g .13.E indică nerespectarea condiţiilor de siguranţă sau o posibilă defecţiune a mașinii (a se vedea cap. 15). LED-ul bateriei LED-urile din g .13.F indică în mod normal nivelul de încărcare a bateriilor mașinii, dar anumite combinaţii ale stării de iluminare a acestora oferă informaţii despre defecţiunile mașinii (a se vedea cap. 15). Pictograma „Ready” Pictograma Fig. 13.K se aprinde atunci când aparatul este pornit și gata de utilizare. Pictograma „Bluetooth” Pictograma g. 13.M se aprinde atunci când mașina și dispozitivul de schimb de date sunt conectate. Pictograma de supratemperatură a controlerelor și/sau a motorului Pictograma g. 13.N indică supraîncălzirea componentelor electrice. A se vedea cap. 15. Pictograma manetei de cuplare/ decuplare a transmisiei Pictograma din g. 13.O se aprinde atunci când transmisia nu este cuplată (a se vedea par. 6.3 și cap. 15). Pictograma de prezenţă a operatorului la bord Pictograma din g. 13.P se aprinde dacă operatorul nu se aă pe scaun (a se vedea par. 7.2.2). Pictograma butonului de urgenţă Pictograma din g. 13.Q se aprinde dacă este activat butonul de urgenţă (a se vedea par. 6.5). Pictograma ECO Pictograma Fig. 13.J se aprinde atunci când este selectat modul de tăiere ECO. Pictograma BOOST Pictograma Fig. 13.R se aprinde atunci când este selectat modul de tăiere BOOST.

6.9.3 Panou de comandă (tipul „I”) g. 13

Butonul de pornire a mașinii Cu cheia introdusă complet, acest buton (g. 13.A) pornește mașina și activează toate funcţiile. NOTĂ Dacă sunt respectate toate condiţiile se siguranţă, se iluminează partea albă a elementului circular al așajului (g. 13III.F, 13III.Y, 13III.Z) și se așează starea bateriei (13.F și 13.Y), înălţimea de tăiere (13.W) și funcţiile active. Mașina este gata de funcţionare (a se vedea cap. 7.4).RO - 17 Butonul de cuplare/decuplare a dispozitivelor de tăiere Prin apăsarea butonului g. 13.B , dispozitivele de tăiere sunt cuplate/deconectate.

• Atunci când dispozitivele de tăiere sunt cuplate, acestea devin operaţionale după câteva secunde.

• Atunci când dispozitivele de tăiere sunt dezactivate, se aplică în același timp o frână pentru a opri rotaţia după câteva secunde. NOTĂ În cazul în care dispozitivele de tăiere sunt cuplate fără a se respecta condiţiile de siguranţă, mașina se oprește sau nu poate pornită (a se vedea par. 7.2.2). Buton de consimţământ pentru tăiere la deplasarea înapoi Apăsaţi și menţineţi apăsat butonul g .13.C pentru a activa tăierea la deplasarea înapoi. Pentru a efectua tăierea la deplasarea înapoi, cuplaţi dispozitivele de tăiere și ţineţi apăsat simultan butonul. NOTĂ Imposibilitatea de a permite tăierea inversă este indicată printr-un singur semnal sonor. Buton de aprindere a farurilor Apăsând pe butonul g. 13.D se aprind/sting farurile. Atunci când farurile sunt pornite, pictograma din g. 13.L se aprinde. Butonul „CRUISE CONTROL” Prin apăsarea butonului g. 13.G se activează/dezactivează funcţia „CRUISE CONTROL”. „Cruise Control” este o comandă care vă permite să menţineţi viteza dorită în marșarier, fără a nevoie să ţineţi apăsată pedala de tracţiune.

• Dacă apăsaţi butonul ”CRUISE CONTROL" (g. 13.G) în timpul mersului înainte, mașina va menţine viteza atinsă în acel moment, fără a nevoie să acţionaţi pedala de tracţiune (g. 12.F). Atunci când funcţia este activă, pictograma g. 13.I se aprinde pe panoul de comandă. NOTĂ Funcţia „CRUISE CONTROL” nu poate activată în marșarier. NOTĂ Pe porţiuni în urcare sau în coborâre, viteza poate diferită de cea stabilită pentru teren orizontal. Pentru a dezactiva dispozitivul și a restabili comanda vitezei de avans prin intermediul pedalei de tracţiune (g. 12.F) este sucient:

• să apăsaţi butonul g. 13. sau

• să apăsaţi pedala de tracţiune (Fig. 12.F).RO - 18 Butonul de selectare a regimului dispozitivului de tăiere Cu ajutorul acestui buton (Fig. 13.H), pot selectate 3 viteze diferite de rotaţie a dispozitivului de tăiere.

1. ECO: Viteza de rotaţie a

dispozitivului de tăiere este redusă pentru a prelungi durata de viaţă a bateriei. Atunci când funcţia este activă, pictograma „frunză” se aprinde (g. 13.J). ATENŢIE Utilizarea în acest mod nu este recomandată în condiţii de tăiere severe (tăiere de iarbă densă, înaltă, umedă).

2. NORMAL: viteza standard

de rotaţie a dispozitivului de tăiere pentru utilizare în condiţii normale de tăiere a ierbii

3. BOOST: Viteza de rotaţie a

dispozitivului de tăiere este mărită pentru a tăia iarba în condiţii grele (iarbă densă, înaltă, umedă). Atunci când funcţia este activă, pictograma „lama rotativă” se aprinde (Fig. 13.R). Durata de viaţă a bateriei este redusă. Butoane de reglare a înălţimii de tăiere Prin intermediul acestor butoane se comandă ridicarea (g. 13.S) și coborârea (g. 13.T) ansamblului dispozitivelor de tăiere, care poate amplasat la 7 înălţimi de tăiere diferite. Consultaţi paragraful 6.4.2 . Butoane de deschidere/închidere a sacului de colectare Cu ajutorul acestor butoane se poate deschide (g. 13.U) și închide (g.13.V) sacul de colectare. Consultaţi paragraful 7.5.4. Pictograma Atenţie Dacă este aprinsă, pictograma g .13.E indică nerespectarea condiţiilor de siguranţă sau o posibilă defecţiune a mașinii (a se vedea cap. 15). LED-ul bateriei LED-urile din g .13.F indică în mod normal nivelul de încărcare a bateriilor mașinii, dar anumite combinaţii ale stării de iluminare a acestora oferă informaţii despre defecţiunile mașinii (a se vedea cap. 15). Pictograma „Bluetooth” Pictograma g. 13.M se aprinde atunci când mașina și dispozitivul de schimb de date sunt conectate. Pictograma de supratemperatură a controlerelor și/sau a motorului Pictograma g. 13.N indică supraîncălzirea componentelor electrice. A se vedea cap. 15. Pictograma manetei de cuplare/ decuplare a transmisiei Pictograma din g. 13.O se aprinde atunci când transmisia nu este cuplată (a se vedea par. 6.3 și cap. 15). Pictograma de prezenţă a operatorului la bord Pictograma din g. 13.P se aprinde dacă operatorul nu se aă pe scaun (a se vedea par. 7.2.2). Pictograma butonului de urgenţă Pictograma din g. 13.Q se aprinde dacă este activat butonul de urgenţă (a se vedea par. 6.5). Pictograma ECO Pictograma Fig. 13.J se aprinde atunci când este selectat modul de tăiere ECO. Pictograma BOOST Pictograma Fig. 13.R se aprinde atunci când este selectat modul de tăiere BOOST. Pictograma sacului de colectare Pictograma din g. 13.X indică faptul că sacul de colectare este ridicat și că este necesar să-l închideţi înainte de a relua munca. Pictograma înălţimii de tăiere Pictograma din g. 13.W este împărţită grac în șapte secţiuni, ecare dintre acestea indicând o înălţime de tăiere diferită.RO - 19 Procent de încărcare a bateriei Numerele din g. 13.Y indică procentul de încărcare a bateriei. NOTĂ Atunci când mașina prezintă o anomalie, numerele furnizează un cod numeric de eroare, care identică anomalia. ATENŢIE Dacă este necesar, furnizaţi codul numeric de eroare Centrului de asistenţă autorizat. Indicator de consum curent Indicatorul din g. 13.Z. indică nivelul de consum din curentul bateriei de către mașină. NOTĂ Pentru a crește durata bateriei, reglaţi înălţimea de tăiere și viteza de înaintare a mașinii, astfel încât consumul de energie din baterie să se menţină în zona verde a indicatorului.

6.10 FUNCŢIA BLUETOOTH (DACĂ

EXISTĂ ÎN DOTARE) Funcţia Bluetooth permite conectarea directă fără r între aparat și un dispozitiv aat la o distanţă scurtă. Aplicaţia corespunzătoare pentru schimbul de date trebuie să e instalată pe dispozitiv:

1. descărcaţi aplicaţia cu ajutorul

codului QR prezentat în g. 43.

2. urmaţi instrucţiunile.

Conexiunea Bluetooth este activată automat la pornirea aparatului, iar conexiunea cu dispozitivul este conrmată prin iluminarea pictogramei din g. 13. Vericaţi dacă conexiunea cu dispozitivul/aplicaţia este activă.

7. UTILIZAREA MAȘINII

AVERTISMENT Normele de siguranţă care trebuie respectate sunt descrise în cap. 2. Respectaţi cu stricteţe aceste indicaţii pentru a nu vă confrunta cu riscuri grave sau cu pericole..

7.1 OPERAŢIUNI PREMERGĂTOARE

UTILIZĂRII Înainte de utilizarea mașinii, este necesar să efectuaţi o suită de controale și operaţii pregătitoare, pentru a vă asigura că munca se va desfășura în mod protabil și în deplină siguranţă.

7.1.1 Vericarea bateriei

Înainte de a utiliza mașina pentru prima dată după cumpărare, încărcaţi complet bateria (par. 8.2.2). Înainte de ecare utilizare, vericaţi starea de încărcare a bateriei (g. 13.F).

7.1.2 Reglarea scaunului

Pentru a schimba poziţia scaunului, slăbiţi cele patru șuruburi de xare (g. 14.A) și glisaţi scaunul de-a lungul fantelor din suport. După ce aţi găsit poziţia, strângeţi cele patru șuruburi (g. 14.A).

7.1.3 Presiunea pneurilor

Una din condiţiile esenţiale pentru a asigura planaritatea perfectă a ansamblului dispozitivelor de tăiere este ca pneurile să e umate în mod corect; acest lucru va garanta tunderea uniformă a gazonului.

1. Deșurubaţi căpăcelele de protecţie.

2. Introduceţi pe ventile priza unui aparat de aer

comprimat dotat cu manometru (g.15).

3. Reglaţi presiunea la valorile indicate

în tabelul "Date tehnice".

7.1.4 Pregătirea mașinii pentru funcţionare

NOTĂ Această mașină permite tunderea gazonului în diferite moduri; înainte de a începe să o utilizaţi, reglaţi-o în funcţie de modul în care doriţi să tundeţi iarba.RO - 20

Pregătire pentru tăierea și evacuarea laterală a ierbii, pe sol (doar pentru modelele cu evacuare laterală): Asiguraţi-vă întotdeauna că arcul interior al deectorului (g. 6.B) și maneta de siguranţă (g. 7.B, 8.B) funcţionează corect, menţinându-le stabile în poziţie coborâtă. b. Pregătire pentru tăierea și colectarea ierbii în sacul de colectare (doar pentru modelele cu colectare în spate de tip „I” și „II”) Fixaţi sacul de colectare (g. 16.A) pe suporturi (g. 16.B) și centraţi-l în raport cu placa posterioară. Centrarea este asigurată utilizând suportul din dreapta ca suport lateral. Asiguraţi-vă că tubul inferior al gurii sacului de colectare intră bine pe cârligul de oprire (g. 16.C). c. Pregătire pentru tăierea și colectarea ierbii în sacul de colectare (doar pentru modelele cu colectare în spate de tip „III”) Consultaţi par. 5.8. d. Pregătire pentru tăierea și evacuarea posterioară pe sol a ierbii (doar pentru modelele cu colectare în spate) În cazul în care doriţi să lucraţi fără sacul de colectare, este disponibil la cerere un kit de protecţie a evacuării posterioare (g. 17; cap. 16.5), care trebuie montat pe placa din spate, conform indicaţiilor din instrucţiunile aferente. e. Congurarea pentru tăierea și mărunţirea ierbii Dacă doriţi să tăiaţi iarba, să o mărunţiţi și să o lăsaţi pe gazon, este disponibil un kit opţional pentru „mulcire” (par. 16.1), care trebuie atașat conform instrucţiunilor.

7.1.5 Poziţionarea roţilor de înălţime minimă

Funcţia roţilor de înălţime minimă este aceea de a reduce riscul de smulgere a covorului de iarbă, cauzat de târârea ansamblului dispozitivelor de tăiere pe terenurile neregulate. Poziţionaţi roţile conform indicaţiei (par. 8.3).

Efectuaţi următoarele controale de siguranţă și vericaţi dacă rezultatele corespund tabelului.

INSTRUCŢIUNE DE SIGURANŢĂ

Efectuaţi întotdeauna controalele de siguranţă înainte de folosire.RO - 21 Stare Acţiune Rezultat Operator așezat. Pedala de tracţiune în poziţie neutră (pedala eliberată). Butonul de urgenţă este dezactivat. Introduceţi cheia până la capăt. Mașina este pregătită pentru pornire. Mașină pornită sau în mișcare. Operatorul se ridică de pe scaun. Toate serviciile sunt dezactivate. Pictograma din g. 13.E luminează intermitent și se aprinde pictograma din g. 13.P. Operator așezat. Pedala de acţionare în poziţia înainte sau înapoi. Încercaţi să porniţi mașina. Pictogramele din g. 13.E și g. 13.O rămân aprinse, iar LED-urile bateriei 1, 2, 4 și 5 luminează intermitent. Panou de comandă de tip „I” și „II” Panou de comandă de tip „III” Buton de urgenţă activat. Încercaţi să porniţi mașina. Mașina se pornește. Pictograma g. 7.E clipește și pictograma g. 7.Q se aprinde. Tracţiunea și dispozitivele de tăiere nu funcţionează. Dispozitive de tăiere cuplate Funcţia de mers înapoi este activată fără a ţine apăsat butonul pentru activarea tăierii în marșarier. Dispozitivele de tăiere se dezactivează.

7.2.1 Control de siguranţă generală

Subiect Rezultat Baterie Nu prezintă deteriorări ale carcasei sau ale capacului. Kit de protecţie pentru evacuarea posterioară, sac de colectare (doar pentru modelele cu sistem de colectare în spate). Integre. Nicio daună. Montate corect. Protecţie pentru evacuarea laterală (numai pentru modelele cu evacuare laterală). Intactă. Nicio daună. Montată corect. Cabluri electrice. Întreaga izolaţie intactă. Nicio daună mecanică. Acţionaţi mașina înainte și înapoi și eliberaţi pedala de tracţiune. Mașina decelerează și se oprește. Dispozitive de siguranţă Acţionează potrivit indicaţiilor de la par. 7.2.2

7.2.2 Vericarea dispozitivelor de siguranţă

Dispozitivele de protecţie acţionează în două direcţii: A. împiedică pornirea motorului electric dacă nu sunt respectate toate condiţiile de siguranţă; B. opresc motorul electric dacă chiar și o singură condiţie de siguranţă nu este îndeplinită.RO - 22 Stare Acţiune Rezultat Dispozitive de tăiere cuplate. Ridicaţi sacul de colectare sau îndepărtaţi protecţia de descărcare din spate (numai pentru modelele cu colectare din spate). Dispozitivele de tăiere se dezactivează. Mașină pornită și în mișcare. Pedala de tracţiune este eliberată. Mașina decelerează și se oprește. Stare Acţiune Rezultat Mașină pornită și în mișcare. Ghid de probă. Nici o vibraţie anormală, nici un sunet anormal, funcţionarea corectă a direcţiei, a comenzilor și a pedalelor. PERICOL Dacă un singur rezultat nu este corespunzător cu rezultatele din tabele, se interzice folosirea mașinii. Contactaţi un centru de asistenţă pentru controalele aferente și pentru reparaţie. NOTĂ Ţineţi cont întotdeauna că dispozitivele de siguranţă împiedică pornirea motorului electric dacă nu sunt îndeplinite toate condiţiile de siguranţă. În astfel de cazuri, după ce a fost restabilit consimţământul de pornire, deconectaţi cheia înainte de a porni din nou mașina.

7.3 UTILIZAREA PE TERENURILE ÎN PANTĂ

Respectaţi limitele indicate în tabelul „Date tehnice” și în g. 18, indiferent de sensul de mers. Amintiţi-vă că nicio pantă nu este lipsită de pericole. Întreţinerea terenurilor în pantă necesită o deosebită atenţie. Pentru a evita răsturnarea sau pierderea controlului mașinii:

• Nu tundeţi iarba în sens transversal pe pantă. Gazonul aat pe un teren în pantă trebuie să e parcurs în sens perpendicular (urcare sau coborâre) și niciodată transversal, în sens de deplasare înainte, acordând o deosebită atenţie la schimbarea direcţiei și la roţi, care nu trebuie să se lovească de obstacole în amonte (ramuri, pietre etc.) pentru că acestea pot cauza alunecarea laterală, răsturnarea mașinii sau pierderea controlului asupra acesteia.

• Nu opriţi și nu porniţi mașina brusc nici la coborârea pantei cât nici la urcare.

• Cuplaţi tracţiunea ușor și cu o grijă deosebită pentru a evita cabrarea mașinii.

• înainte de orice schimbare de direcţie, precum și în curbele înguste;

• înainte de o pantă, în special pe o pantă descendentă, pentru a asigura o distanţă de frânare sigură.

• Nu introduceţi niciodată schimbătorul în marșarier pentru a reduce viteza la coborâre: acest lucru ar putea determina pierderea controlului asupra vehiculului, mai ales pe terenuri alunecoase.

PORNIREA Pentru a porni mașina:

1. Vericaţi dacă transmisia este cuplată (par. 6.3).

2. Așezaţi-vă la locul de condus.

3. Introduceţi cheia până la capăt (g. 12.A).

a. Pentru modelele de tip „I” și II”:

4. Așteptaţi să se efectueze vericarea

electrică a mașinii, în timpul căreia se aprind pictogramele de pe panoul de comandă.

5. Apăsaţi butonul de pornire (g. 13.A).

6. Așteptaţi până când pictograma „Ready”

(g. 13.K) se aprinde cu lumină xă. b. Pentru modelele de tip „III”:

4. Așteptaţi efectuarea vericării electrice

a mașinii, în timpul căreia se aprind pictogramele din zona circulară a tabloului de comandă (g. 13III.F, 13III.Y, 13III.Z).

5. Apăsaţi butonul de pornire (g. 13.A).

6. Așteptaţi ca pictogramele de stare a bateriei

(13.F și 13.Y), pentru înălţimea de tăiere (13.W) și pentru celelalte funcţii să se ilumineze. NOTĂ La sfârșitului vericării electrice, farurile se vor aprinde pentru scurt timp.

7.5.1 Deplasarea și transferurile

În timpul deplasării:

1. decuplaţi dispozitivele de tăiere (g. 13.B);

2. ridicaţi ansamblul dispozitivelor de

tăiere până în punctul maxim;RO - 23

3. apăsaţi pedala de tracţiune pentru a face ca

mașina să se deplaseze în direcţia dorită și să atingă viteza dorită apăsând gradual pedala.

4. deplasaţi-vă în zona de lucru.

PERICOL Cuplarea tracţiunii trebuie să aibă loc prin modalităţile descrise (par. 6.2), pentru a evita ca o cuplare prea bruscă să ducă la cabrarea mașinii și la pierderea controlului asupra sa, în special în pantă. NOTĂ Cuplarea marșarierului se face numai de pe loc.

7.5.2 Tunderea ierbii

1. Aduceţi ansamblul echipamentului de

tăiere în poziţia de lucru (par. 6.4).

2. Cuplaţi dispozitivele de tăiere (g. 13.B) numai

pe covorul de iarbă, evitând să le cuplaţi pe terenuri îngheţate sau cu iarbă foarte mare.

3. Începeţi să avansaţi și să tăiaţi în zona cu iarbă

obligatoriu în mod treptat și cu o atenţie deosebită.

4. Adaptaţi viteza de înaintare și înălţimea

de tăiere (par. 6.4) la condiţiile terenului (înălţimea, densitatea și umiditatea ierbii) și la cantitatea de iarbă îndepărtată. AVERTISMENT Viteza de înaintare scade dacă pragul de încărcare a bateriei este sub 40% (par. 8.2.2). NOTĂ Aspectul terenului va îmbunătăţit dacă tăierile vor efectuate întotdeauna la aceeași înălţime și, alternativ, în cele două direcţii (g. 20). NOTĂ Pentru a putea merge înapoi cu dispozitivele de tăiere cuplate, trebuie să apăsaţi și să ţineţi apăsat butonul de pornire pentru tuns în marșarier (g. 13.C) pentru a nu cauza oprirea motorului. Decuplaţi dispozitivele de tăiere și ridicaţi ansamblul dispozitivelor de tăiere până în punctul maxim:

• La ecare schimbare a locaţiei de muncă

• La traversarea unor zone neierboase

• De ecare dată când este nevoie să depășiţi un obstacol.

7.5.3 Sfaturi utile pentru menţinerea

unui gazon aspectuos

• Pentru a avea un gazon aspectuos, verde și moale, este necesar să tundeţi iarba la intervale regulate. Gazonul poate alcătuit din mai multe tipuri de iarbă. Tăind iarba des, ierburile care au multe rădăcini și care formează deci o manta ierboasă solidă cresc; altminteri, dacă tundeţi iarba rar, se dezvoltă mai mult buruienile sau alte plante (trifoiul, margaretele, etc).

• De preferat este să se tundă iarba dacă gazonul este uscat.

• Dispozitivele de tăiere trebuie să e în stare bună și bine ascuţite pentru ca tunsul să e neted și drept (altminteri, vârful se poate îngălbeni).

• Frecvenţa cu care tăiaţi iarba trebuie să e raportată la creșterea ierbii; evitaţi intervalele prea lungi.

• Vara este oportun să ţineţi iarba mai înaltă, pentru ca terenul să nu e usuce excesiv.

• Înălţimea ideală a unui gazon bine îngrijit este de 4-5 cm; la o trecere a mașinii nu ar trebui să tundeţi mai mult de o treime din înălţimea totală. Dacă iarba este prea înaltă, se recomandă să se taie în două etape, la distanţă de o zi; prima etapă, cu dispozitivele de tăiere ridicate la înălţimea maximă și eventual la siaj redus, iar în a doua etapă, la înălţimea dorită.

• Aspectul gazonului va mai bun dacă tăierile se fac alternativ în ambele direcţii (Fig. 20).

• În cazul în care canalul de evacuare se înfundă cu iarbă, reduceţi viteza de avansare, deoarece probabil aceasta este prea mare faţă de condiţiile de lucru; dacă problema persistă, o altă cauză poate ascuţirea proastă a dispozitivelor de tăiere sau deformarea marginii aripioarelor.

• Fiţi foarte atenţi când tundeţi iarba din jurul tușurilor sau marginilor trotuarelor joase care pot modica paralelismul și deteriora marginea ansamblului dispozitivelor de tăiere, precum și dispozitivele de tăiere.

7.5.4 Golirea sacului (doar pentru

modelele cu colectare în spate) NOTĂ Sacul de colectare a ierbii poate golit numai atunci când dispozitivele de tăiere sunt dezactivate; în caz contrar, motorul se oprește. NOTĂ Nu așteptaţi ca sacul de colectare să se umple prea mult pentru a evita înfundarea canalului de evacuare.RO - 24 Un semnal acustic continuu indică umplerea sacului de colectare. Procedaţi după cum urmează:

1. Decuplaţi dispozitivele de tăiere (g.

13.B); semnalul se întrerupe.

a. Pentru modelele de tip „I” și II”:

3. Scoateţi maneta (g. 21.A - dacă există în

dotare) sau prindeţi mânerul posterior (g. 21. A1) și rabataţi sacul de colectare pentru a-l goli.

4. Înaintaţi cu mașina aproximativ 1 m.

5. Închideţi sacul de colectare astfel încât să

rămână agăţat de cârligul de xare (Fig. 21.B).

3. Apăsaţi timp de aproximativ 1 s pe butonul

de deschidere a sacului (g. 13.U) pentru a-l deschide complet și a-l goli; alternativ, ţineţi apăsat butonul de deschidere a sacului până când ajungeţi la deschiderea necesară pentru golire. La eliberarea butonului, sacul va rămâne în poziţia în care a ajuns.

4. Înaintaţi cu mașina aproximativ 1 m.

5. Ţineţi apăsat butonul de închidere a

sacului (g. 13.V) pentru a-l închide. NOTĂ În cazul în care cheia este introdusă până la capăt (g. 12.A), apăsând butonul de marșarier (g. 13.C) împreună cu butoanele de deschidere (g. 13.U) sau închidere (g. 13.V), sacul de colectare poate deschis sau închis chiar și atunci când conducătorul nu este la bord.

7.5.5 Curăţarea canalului de evacuare

(doar pentru modelele cu sistem de colectare în spate) Iarba foarte mare sau umedă ca și viteza de avansare excesivă pot cauza înfundarea canalului de evacuare. În caz de colmatare, este necesar să urmaţi instrucţiunile descrise la par. 8.4.2.

7.5.6 Terminarea tăierii

După terminarea tunderii:

1. decuplaţi dispozitivele de tăiere;

2. efectuaţi traseul de întoarcere cu

ansamblul dispozitivului de tăiere în poziţia de înălţime maximă (punctul 6.4).

Pentru a opri mașina:

1. Eliberaţi pedala de tracţiune

pentru a opri deplasarea.

2. Scoateţi cheia pentru a porni mașina.

NOTĂ Pentru a păstra bateria încărcată, nu lăsaţi cheia în poziţia de „deplasare” atunci când mașina nu este utilizată.

1. Lăsaţi mașina să se răcească înainte de

a o poziţiona într-un spaţiu anume.

2. Efectuaţi curăţarea (par. 8.4).

3. Asiguraţi-vă că nu există elemente slăbite

sau deteriorate. Dacă este nevoie, înlocuiţi componentele deteriorate și strângeţi eventualele șuruburi și buloane slăbite sau contactaţi centrul de asistenţă autorizat.

4. Așezaţi mașina lângă o priză de curent

și reîncărcaţi bateria (par. 8.2.2), astfel încât aceasta să e în stare de funcţionare deplină la următoarea utilizare. De ecare dată când lăsaţi mașina nesupravegheată, când părăsiţi volanul sau când parcaţi:

2. Așezaţi ansamblul dispozitivelor de

tăiere în poziţia cea mai joasă (1);

3. Asiguraţi-vă că toate părţile în

mișcare s-au oprit complet;

4. Scoateţi cheia de pornire;

ATENŢIE Lăsaţi întotdeauna mașina într-o zonă umbrită sau într-un loc adăpostit, la o temperatură mai mică de +35°C

PERICOL Normele de siguranţă care trebuie respectate sunt descrise în cap. 2. Respectaţi cu stricteţe aceste indicaţii pentru a nu vă confrunta cu riscuri grave sau cu pericole.. Înainte de a efectua orice vericare, curăţare sau intervenţie de întreţinere/reglare pe mașină:

1. decuplaţi dispozitivul de tăiere;

3. asiguraţi-vă că toate părţile în

mișcare s-au oprit complet;

4. scoateţi cheia;RO - 25

PERICOL Nu lăsaţi niciodată cheia în contact sau la îndemâna copiilor sau a persoanelor necorespunzătoare.

5. citiţi instrucţiunile corespunzătoare;

6. Purtaţi îmbrăcăminte potrivită, mănuși

de lucru și ochelari de protecţie Intervalele de timp la care trebuie efectuate aceste intervenţii sunt prezentate în „Tabelul cu operaţiuni de întreţinere”. Tabelul de mai jos are scopul de a vă ajuta să păstraţi ecienţa și siguranţa mașinii dvs. Aici sunt indicate principalele intervenţii de întreţinere și intervalele de execuţie pentru ecare din ele. Efectuaţi acţiunea aferentă în funcţie de prima scadenţă care are loc. Utilizarea pieselor de schimb și a accesoriilor neoriginale și/sau montate incorect poate avea efecte negative asupra funcţionării și siguranţei mașinii. Constructorul nu își asumă nicio răspundere în caz de daune, accidente sau vătămări cauzate de aceste produse. Piesele de schimb originale sunt furnizate la atelierele de asistenţă și la revânzătorii autorizaţi.

Autonomia bateriei (și, astfel, suprafaţa de pajiște care poate tunsă înainte de încărcare) este condiţionată în principal de: A. Factori de lucru care produc un necesar mai mare de energie (de ex.,tăierea ierbii dense, înalte și umede). B. Modul de utilizare al operatorului, care ar trebui să evite:

• pornirile și opririle frecvente din timpul sesiunii de lucru;

• o înălţime de tăiere prea joasă în raport cu înălţimea ierbii;

• o viteză de avans prea ridicată pentru cantitatea de iarbă de îndepărtat. C. Factori de mediu, cum ar o temperatură ambiantă ridicată, mai mare de +35°C. Pentru a optimiza autonomia bateriei, este întotdeauna indicat să procedaţi astfel:

• tăierea ierbii când gazonul este uscat;

• tăierea ierbii în mod frecvent astfel încât aceasta să nu atingă o înălţime prea mare;

• reglarea unei înălţimi de tăiere mai mare când iarba este prea înaltă și efectuarea unei a doua treceri la o înălţime mai joasă;

• să nu utilizaţi mașina în funcţia „mulci” când iarba este foarte înaltă.

• tăiaţi iarba la o temperatură cuprinsă între +5 și +35 °C.

• Utilizaţi funcţia „Eco” (par. 6.9.2, par. 6.9.3).

8.2.2 Reîncărcarea bateriei

Energia necesară pentru funcţionarea mașinii este asigurată de o baterie care necesită o întreţinere precisă pentru a garanta ecienţa și o durată lungă. Bateria mașinii dvs trebuie să e încărcată în mod obligatoriu:

• Înainte de a utiliza mașina prima dată după cumpărare.

• La atingerea pragului minim de încărcare (g. 13.F).

• Înainte de orice perioadă prelungită de inactivitate a mașinii

• Cel puţin o dată pe lună în timpul depozitării.

• Înainte de a utiliza mașina, după o perioadă lungă de nefolosire. ATENŢIE Atunci când bateria nu este conectată la reţeaua electrică prin intermediul încărcătorului de baterie, curentul din baterie scade chiar dacă mașina nu este utilizată. Dacă bateriile sunt foarte descărcate, acestea pot grav deteriorate până la punctul de a inutilizabile. Garanţia nu acoperă daunele cauzate de bateria care nu este încărcată în mod regulat. ATENŢIE Încărcarea trebuie să e efectuată exclusiv cu încărcătorul de baterie (g. 23.A). Alte sisteme de încărcare pot deteriora bateria în mod ireparabil. ATENŢIE Încărcarea bateriilor trebuie efectuată într-un mediu protejat de intemperii, la umbră, la o temperatură cuprinsă între +5 și + 35 °C. NOTĂ Bateria poate reîncărcată oricând, chiar și parţial, fără riscul de a se deteriora.

INSTRUCŢIUNE DE SIGURANŢĂ

Nu efectuaţi operaţiuni de întreţinere sau de curăţare în timpul încărcării bateriilor. Pentru a reîncărca bateria:

• Apropiaţi mașina de o priză electrică cu împământare (pentru a evita utilizarea prelungitoarelor) și scoateţi cheia;

• Ridicaţi capacul prizei de încărcare (g. 22.A);

• Conectaţi încărcătorul furnizat (g. 23.A) la priza de încărcare cu ajutorul baionetei de xare a conectorului respectiv (g. 23.B);

• Conectaţi încărcătorul la priza de reţea prin introducerea ștecherului corespunzător (g. 24).RO - 26 Pentru reîncărcarea bateriei, se furnizează o priză cu întrerupător diferenţial (g. 25.A), dacă este prevăzută, la care trebuie conectat cablul de încărcare (g. 25.E). Priza cu întrerupător diferenţial de siguranţă trebuie conectată la priza de reţea și trebuie efectuat un test de funcţionare:

1. Apăsaţi butonul „RESET” („RESETARE”)

(g. 25.B) pentru a activa modul de funcţionare. Indicatorul luminos trebuie să e pe „ON” („PORNIT”) (g. 25.C).

2. Apăsaţi butonul „TEST” (Fig. 25.D)

pentru a efectua testul de funcţionare. Indicatorul luminos trebuie să e pe „OFF” („OPRIT”) (g. 25.C). PERICOL În cazul în care testul de funcţionare se încheie cu un rezultat negativ, priza cu întrerupător de circuit de dispersie la pământ nu trebuie utilizată. Dacă testul de funcţionare este nalizat cu succes, acesta poate utilizat și se poate trece la faza de încărcare. Încărcarea completă durează aproximativ 2-8,5 ore (în funcţie de baterie și de încărcătorul de baterie), timp în care LED-urile de semnalizare (g. 13.F) luminează intermitent progresiv. Când se atinge ecare prag de încărcare individual, LED-ul respectiv rămâne aprins permanent, în timp ce celelalte continuă să clipească. Bateria poate ţinută la încărcat pe termen nelimitat. Starea de încărcare (SOC) Aprinderea LED-urilor (tipul „I” și „II”) Aprinderea LED-urilor (tipul „III”) SOC > 80% 60% ≤ SOC < 80% 40% ≤ SOC < 60% 20% ≤ SOC < 40% 10% ≤ SOC < 20% ATENŢIE Este posibil să opriţi încărcarea bateriei atunci când nivelul de încărcare este între LED-urile 1 și 4. Nu întrerupeţi încărcarea când LED-ul 5 luminează intermitent, ci așteptaţi ca acesta să se rămână aprins continuu. Când toate LED-urile sunt aprinse continuu, bateria este încărcată 100%. AVERTISMENT Timpii de încărcare a bateriei pot crește dacă mașina a fost utilizată în condiţii de lucru dicile, cu un avertisment de supratemperatură a bateriei (cap. 15). AVERTISMENT În cazul unei baterii complet descărcate, LED-urile indicatoare rămân stinse până când se atinge pragul minim de încărcare. NOTĂ Atunci când nivelul de încărcare scade sub 10%, primul led al bateriei începe să clipească. Dispozitivele de tăiere se decuplează și bateria trebuie reintrodusă și încărcată. După nalizarea încărcării, sistemul de reîncărcare reduce alimentarea la o cantitate de curent sucientă pentru a menţine și completa încărcarea bateriei la valori optime. AVERTISMENT Dacă, în timp ce încărcătorul de baterii este conectat la tractor și cele 5 LED-uri din gura 13.F luminează intermitent în același timp, înseamnă că încărcarea nu este în curs. Vericaţi conexiunea încărcător/reţea electrică. NOTĂ Consumul de energie pentru menţinerea încărcării este extrem de scăzut și neglijabil din punct de vedere economic. NOTĂ În timpul încărcării, toate funcţiile mașinii sunt dezactivate, chiar dacă cheia este introdusă complet. ATENŢIE Bateria montată pe mașină a fost proiectată și construită pentru acest tip de utilizare și, prin urmare:RO - 27

• Ridicaţi capota și curăţaţi cu aer comprimat eventualele resturi de murdărie sau iarbă care se acumulează deasupra acumulatorului.

• Păstraţi panoul de comandă fără murdărie sau reziduuri. ATENŢIE Nu utilizaţi niciodată apă la înaltă presiune și nici lichide agresive pentru a spăla caroseria și motoarele electrice.

8.4.2 Curăţarea canalului de evacuare

(doar pentru modelele cu sistem de colectare în spate) În caz de înfundare a canalului de evacuare, procedaţi astfel:

1. îndepărtaţi sacul de colectare

sau protecţia de evacuare posterioară;

2. eliminaţi iarba acumulată, începând

dinspre gura de evacuare a canalului.

8.4.3 Curăţarea sacului (doar pentru

modelele cu colectare în spate de tip „I” și „II”)

1. Goliţi sacul de colectare (par. 7.5.4).

2. Scuturaţi-l pentru a-l curăţa de

resturile de iarbă și pământ.

3. Montaţi sacul la loc și spălaţi interiorul

dispozitivului de tăiere (par. 8.4.4-a), după care sacul va trebui să e îndepărtat, golit, clătit și depozitat astfel încât să se usuce rapid.

8.4.4 Curăţarea sacului (doar

pentru modelele cu colectare în spate de tip „III”)

3. Scuturaţi-l pentru a-l curăţa de

resturile de iarbă și pământ.

4. Montaţi la loc sacul de colectare (par. 5.8).

5. Închideţi sacul de colectare (par. 5.8) și spălaţi

interiorul dispozitivului de tăiere (par. 8.4.4-a).

6. Demontaţi sacul de colectare (par.

5.8) și clătiţi-l cu atenţie.

8.4.5 Curăţarea ansamblului

dispozitivelor de tăiere Curăţaţi temeinic ansamblul dispozitivelor de tăiere pentru a îndepărta orice resturi de iarbă tăiată sau reziduuri. - nu deconectaţi și nu scoateţi bateriile din locașurile lor; - nu înlocuiţi bateriile cu altele care nu sunt originale; - nu efectuaţi lucrări care nu sunt descrise în acest manual. În cazul în care aveţi probleme cu bateriile, trebuie să vă adresaţi vânzătorului de la care aţi cumpărat mașina.

ROŢILE DE ÎNĂLŢIME MINIMĂ Diferitele poziţii de montare a roţilor permit menţinerea unui spaţiu de siguranţă „H” între marginea ansamblului dispozitivelor de tăiere și teren (g. 26.A; g. 27.A). Reglaţi poziţia roţilor de înălţime minimă în funcţie de neregularităţile terenului.

INSTRUCŢIUNE DE SIGURANŢĂ

Această operaţie trebuie efectuată întotdeauna pe ambele roţi, poziţionându- le la aceeași înălţime, cu mașina oprită. a. Pentru modelele cu evacuare laterală Pentru schimbarea poziţiei:

1. deșurubaţi și scoateţi șurubul (g. 26.B);

2. montaţi la loc roata (g. 26.A) cu distanţierul (g.

26.C) în oriciul corespunzător distanţei dorite;

3. strângeţi complet șurubul (g.

26.B) în piuliţă (g. 26.D). b. Pentru modelele cu colectare în spate Pentru schimbarea poziţiei:

1. deșurubaţi piuliţa (g. 27.B) și

scoateţi știftul (g. 27.C);

2. montaţi la loc roata (g. 27.A) în poziţia dorită;

3. montaţi la loc știftul (g. 27.C), cu capul știftului

CURĂŢARE După ecare utilizare, efectuaţi curăţarea respectând instrucţiunile următoare.

8.4.1 Curăţarea mașinii

• Curăţaţi exteriorul mașinii, ștergând părţile din plastic ale caroseriei cu un burete îmbibat în apă și detergent, având grijă să nu ajungă apă la motoarele electrice, la baterie și la componentele sistemului electric.

• Pentru a reduce riscul de incendiu, menţineţi motorul și compartimentul bateriei fără resturi de iarbă, frunze sau unsoare în exces.RO - 28 AVERTISMENT În timpul curăţării ansamblului dispozitivelor de tăiere, îndepărtaţi persoanele sau animalele din zona înconjurătoare. a. Curăţarea părţii interioare Spălarea părţii interiore a ansamblului dispozitivelor de tăiere și a canalului de evacuare trebuie să e efectuată pe o suprafaţă plană, cu:

• sacul de colectare sau protecţia de descărcare posterioară montate (doar pentru modelele cu colectare în spate);

• deectorul de evacuare laterală montat (numai pentru modelele cu evacuare laterală);

• ansamblul dispozitivelor de tăiere în poziţia cea mai de jos;

• transmisia în punctul neutru;

• dispozitivele de tăiere cuplate.

• Conectaţi alternativ un tub de apă la racordurile aferente (g. 28.A; g. 29.A), lăsând să curgă apă timp de câteva minute la ecare, cu dispozitivele de tăiere în mișcare. b. Curăţarea părţii exterioare

INSTRUCŢIUNE DE SIGURANŢĂ

Este necesar ca pe partea superioară a ansamblului dispozitivelor de tăiere să nu se acumuleze resturi și reziduuri de iarbă uscată, pentru a menţine un nivel optim de eficienţă și siguranţă a mașinii. Pentru curăţarea părţii superioare a ansamblului dispozitivelor de tăiere procedaţi astfel:

• coborâţi complet ansamblul dispozitivelor de tăiere;

Subiect Acţiune Coloana de direcţie Curăţaţi cu aer comprimat. Ansamblul dispozitivelor de tăiere este Lubriaţi cu ulei punctele de ridicare (Fig. 31). Osiile roţilor Scoateţi roţile. Lubriaţi osiile cu unsoare (Fig. 39).

8.6 PIULIŢELE ȘI ȘURUBURILE DE FIXARE

• Menţineţi piuliţele și șuruburile strânse pentru a siguri că mașina este întotdeauna în condiţii sigure de funcţionare.

Trebuie să vă adresaţi imediat vânzătorului de la care aţi achiziţionat mașina sau unui centru specializat dacă observaţi orice nereguli de funcţionare: - poziţia neutră a pedalei de tracţiune (frână de serviciu); - cuplării și opririi dispozitivelor de tăiere; - cuplării tracţiunii de înaintare sau de marșarier.

9.2.1 Alinierea ansamblului

dispozitivelor de tăiere Buna reglare a ansamblului dispozitivelor de tăiere este un factor esenţial pentru a obţine un gazon tuns în mod uniform (g. 19). În caz de tăiere neregulată, controlaţi presiunea aerului în pneuri (par. 7.1.3). Dacă acest aspect, nu este sucient pentru a obţine o tăiere uniformă, contactaţi distribuitorul de la care aţi achiziţionat mașina, pentru reglarea alinierii ansamblului dispozitivelor de tăiere.

9.2.2 Dispozitive de tăiere

Un dispozitiv de tăiere prost ascuţit smulge iarba, ceea ce duce la îngălbenirea gazonului.

INSTRUCŢIUNE DE SIGURANŢĂ

Pentru menţinerea stării de echilibru, înlocuiţi întotdeauna dispozitivele de tăiere deteriorate, strâmbe sau uzate și șuruburile acestora. AVERTISMENT Toate operaţiile referitoare la dispozitivele de tăiere (demontare, ascuţire, echilibrare, reparare, montare și/sau înlocuire) sunt activităţi care necesită competenţe adecvate și implică folosirea unor unelte speciale; din motive de securitate este necesar ca acestea să se efectueze la un centru specializat.RO - 29 ATENŢIE Utilizaţi doar dispozitive de tăiere originale, care conţin codul indicat în tabelul „Date tehnice”. NOTĂ Datorită faptului că produsul este în continuă evoluţie, dispozitivele de tăiere menţionate în tabelul "Date tehnice" vor putea înlocuite în timp cu altele având caracteristici de interschimbare și siguranţă similare.

9.3 ÎNLOCUIREA ROŢILOR DIN FAŢĂ/SPATE

9.3.1 Operaţiuni premergătoare utilizării

PERICOL Utilizaţi un dispozitiv de ridicare adecvat. Mai înainte de a efectua intervenţiile de schimbare a roţilor, efectuaţi următoarele operaţiuni:

1. Așezaţi mașina pe o suprafaţă solidă și

plană pentru a-i garanta stabilitatea.

4. Așezaţi dispozitivul de ridicare la punctul de

ridicare din apropierea roţii care urmează să e înlocuită (punctul 9.3.2.; par. 9.3.3).

5. Vericaţi dacă dispozitivul de ridicare

este perfect perpendicular pe sol.

9.3.2 Selectarea și poziţionarea

cricului pe roţile din spate Amplasaţi pene de lemn (g. 32.A) la baza roţii (g. 32.B), care se aă în dreptul roţii de înlocuit (g. 32.C). Pentru modelele cu colectare în spate:

• Înălţimea maximă posibilă a cricului închis este de 110 mm. (g. 33).

• Poziţionaţi cricul sub placa din spate (g. 34.A), la 180 mm de marginea laterală (g. 33). Pentru modelele cu evacuare laterală:

• Înălţimea maximă posibilă a cricului închis este de 110 mm. (g. 35).

• Așezaţi cricul sub puntea din spate, în punctul indicat în gură (g. 36.A). NOTĂ Cricul poziţionat în modul descris în acest paragraf permite ridicarea numai a roţii care urmează să e înlocuită.

9.3.3 Selectarea și poziţionarea

cricului pe roţile din faţă

1. Amplasaţi pene de lemn (g. 37.A) la

baza roţii (g. 37.B), care se aă în spatele roţii de înlocuit (g. 37.C).

2. Înălţimea maximă posibilă a cricului

închis este de 110 mm.

3. Așezaţi pe cric (g. 38.A) o pană de

lemn pătrată (g. 38.B) cu o secţiune de aproximativ 10 x 10 cm. ATENŢIE Pana de lemn previne deteriorarea osiei din faţă.

4. În timpul acestei faze, menţineţi pana în

echilibru pe cric, cu ajutorul unei mâini. Ridicaţi cricul astfel încât pana să se sprijine pe cadru și pe părţile structurale (Fig. 38.C). NOTĂ Cricul astfel poziţionat face posibilă ridicarea întregii osii din faţă.

9.3.4 Înlocuirea roţii

INSTRUCŢIUNE DE SIGURANŢĂ

Asiguraţi-vă că mașina rămâne stabilă și nemișcată în timpul ridicării. Dacă observaţi ceva anormal, coborâţi imediat cricul, vericaţi și remediaţi orice problemă și ridicaţi-l din nou.

1. Desletaţi capacul (g. 39.A).

2. Ridicaţi sucient pentru a putea

extrage roata fără efort.

3. Cu ajutorul unei șurubelniţe,

scoateţi inelul elastic (g. 39.B) și șaiba de presiune (g. 39.C).

4. Desprindeţi roata care trebuie înlocuită.

5. Ungeţi osia (g. 39.D) cu unsoare.

6. Montaţi roata de schimb.

7. Așezaţi cu atenţie la loc șaiba de

presiune și inelul elastic. NOTĂ Asiguraţi-vă că roţile din spate se aă la aceeași înălţime (g. 40.A) și că diferenţa de diametru exterior dintre cele două roţi (g. 40.B) nu este mai mare de 8-10 mm. În caz contrar, pentru a evita efectuarea de tăieri neregulate, trebuie să efectuaţi reglarea alinierii ansamblului dispozitivelor de tăiere la un atelier de service autorizat.RO - 30

9.3.5 Repararea sau înlocuirea pneurilor

Anvelopele sunt de tip „Tubeless” și de aceea orice înlocuire sau reparaţie a unei găuriri trebuie să e efectuată de un atelier de reparaţii specializat, conform procedurii adecvate.

Deșurubaţi piuliţa inelară (g. 41.A) și îndepărtaţi conectorul (g. 41.B). Demontaţi lampa cu LED (g. 41.C) xată cu șuruburile (g. 41.D).

9.4.2 LED TIP „II” (cu baionetă)

Lămpile sunt de tip baionetă și introduse pe suport, care se scoate rotindu-l în sens antiorar, cu un clește (Fig. 42)

DEPOZITAREA Dacă mașina trebuie depozitată o perioadă mai mare de 30 de zile:

1. Scoateţi cheia din contact.

2. Curăţaţi atent mașina.

3. Asiguraţi-vă că mașina nu este

deteriorată. Dacă este cazul, contactaţi centrul de asistenţă autorizat.

4. Depozitaţi mașina:

• cu ansamblul dispozitivelor de tăiere coborât

• într-un mediu uscat;

• la adăpost de intemperii, la umbră, la o temperatură recomandată între 0 și +40°C;

• acoperită, pe cât posibil, cu o prelată;

• într-un loc la care nu au acces copiii;

• asigurându-vă că aţi îndepărtat cheile sau sculele folosite pentru întreţinere. ATENŢIE Bateria trebuie încărcată complet cel puţin o dată pe lună și întotdeauna înainte de reluarea activităţii. La repunerea în funcţiune a mașinii, conguraţi-o așa cum potrivit descrierii din capitolul "7. Utilizarea mașinii”.

11. MANEVRAREA ȘI TRANSPORTUL

• La manevrarea mașinii, trebuie să procedaţi astfel:

1. decuplaţi dispozitivul de tăiere;

2. ridicaţi ansamblul dispozitivelor de

tăiere până în punctul maxim;

3. opriţi mașina și scoateţi cheia din contact;

4. decuplaţi transmisia (par. 6.3).

• La transportarea mașinii cu un autovehicul sau o remorcă, trebuie procedaţi astfel:

• utilizaţi rampe de acces având o rezistenţă, lăţime și înălţime corespunzătoare;

• încărcaţi mașina cu motorul electric oprit, cu cheia de contact scoasă din locașul său de pe mașină, fără șofer, prin împingere, folosind un număr corespunzător de persoane;

• coborâţi ansamblul dispozitivelor de tăiere;

• așezaţi-o într-un mod în care să nu reprezinte pericol pentru nimeni;

• cuplaţi transmisia (punctul 6.3);

• blocaţi-o ferm de mijlocul de transport cu ajutorul frânghiilor sau al lanţurilor pentru a evita răsturnarea, care poate duce la defectarea mașinii.

INSTRUCŢIUNE DE SIGURANŢĂ

Dacă consideraţi că nu sunteţi în măsură să manipulaţi sau să transportaţi mașina în condiţii de siguranţă, contactaţi centrul de service.

12. ASISTENŢĂ ȘI REPARAŢII

Acest manual furnizează toate informaţiile necesare pentru condusul mașinii și pentru o întreţinere de bază corectă, care poate efectuată de utilizator. Toate intervenţiile de întreţinere și reglare care nu au fost descrise în acest manual se vor efectua numai de vânzătorul de la care aţi achiziţionat mașina sau la un centru specializat, care dispune de cunoștinţele și instrumentele necesare în scopul executării corecte a operaţiilor păstrând intactă siguranţa originală a mașinii. Operaţiile executate în centrele neautorizate sau neadecvate sau de persoane necalicate anulează orice formă de garanţie, și declină orice sarcină sau responsabilitate din partea Fabricantului.

• Doar atelierele de service autorizate au dreptul de a efectua reparaţiile și întreţinerea în garanţie.

• Atelierele de asistenţă tehnică autorizate folosesc exclusiv piese de schimb originale. Piesele de schimb și accesoriile originale au fost proiectate special pentru acest tip de mașini.

• Piesele de schimb și accesoriile neoriginale nu sunt aprobate; utilizarea de piese de schimb și de accesorii neoriginale nu asigură siguranţa mașinii, exonerând constructorul de toate obligaţiile sau responsabilităţile.

• Se recomandă să duceţi mașina o dată pe an la un centru de asistenţă tehnică autorizat pentru întreţinerea, asistenţa și controlul dispozitivelor de siguranţă.RO - 31

13. ACOPERIREA GARANŢIEI

Condiţiile de garanţie sunt strict pentru consumatori, adică pentru operatori neprofesioniști. Garanţia acoperă toate defectele de fabricaţie și de calitate a materialelor care au fost constatate în timpul perioadei de garanţie de către revânzător sau de un centru specializat. Aplicarea garanţiei se limitează la repararea sau la înlocuirea componentei defecte. Aplicarea garanţiei depinde de întreţinerea periodică a mașinii. Utilizatorul va trebui să urmeze cu atenţie toate instrucţiunile furnizate în documentele anexate. Garanţia nu acoperă daunele cauzate de:

• Neînsușirea instrucţiunilor din documentele însoţitoare (Manualul de instrucţiuni).

• Utilizare profesională.

• Neatenţie, neglijenţă.

• Cauze externe (fulgerări, șocuri, prezenţă de corpuri străine înăuntrul mașinii) sau accidente.

• Utilizarea și asamblarea necorespunzătoare sau nepermise de producător.

• O întreţinere incorectă.

• Utilizarea de accesorii nefurnizate sau neaprobate de fabricant. De asemenea, garanţia nu acoperă:

• Operaţiunile de întreţinere periodică/extraordinară (descrise în manualul de instrucţiuni).

• Uzura normală a consumabilelor, cum ar dispozitivele de tăiere, roţile, farurile, șuruburile de siguranţă și cablurile.

• Deteriorarea estetică a mașinii datorate utilizării.

• Suporturile dispozitivelor de tăiere

• Cheltuielile ocazionale care pot legate de activarea garanţiei, cum ar transferul la sediul utilizatorului, transportul mașinii la vânzător, închirierea de echipamente pentru schimb sau apelarea la o companie externă pentru toate lucrările de întreţinere. Utilizatorul este protejat de legile din ţara sa. Drepturile cumpărătorului prevăzute de legile din ţara sa nu sunt în niciun fel limitate de această garanţie.

TABELUL CU OPERAŢIUNI DE ÎNTREŢINERE Căsuţele alăturate vă permit să notaţi data sau numărul de ore de funcţionare în timpul cărora a fost efectuată intervenţia. Intervenţie Frecvenţă (ore) Executat (data sau ora) Obser- vaţii Vericarea tuturor elementelor de xare Înainte de ecare folosire Vericarea presiunii pneurilor Înainte de ecare folosire par. 7.1.3 Controale de siguranţă/ Vericarea comenzilor Înainte de ecare folosire par. 7.2 Comanda manetei de eliberare a transmisiei Înainte de ecare folosire par. 6.3 Montarea/vericarea protecţiilor la ieșire Înainte de ecare folosire par. 5.5 Alimentator pentru baterie Înainte de ecare folosire La sfârșitul ecărei utilizări Înainte de depozitare par. 8.2 Curăţare generală și control La sfârșitul ecărei utilizări par. 8.4

• Operaţiune care trebuie efectuată de către vânzătorul de la care aţi achiziţionat mașina sau la un centru specializat. ** Se recomandă ca lubrierea generală să e efectuată înainte de ecare depozitare pe timp îndelungat a mașinii.RO - 32 Intervenţie Frecvenţă (ore) Executat (data sau ora) Obser- vaţii Vericarea eventualelor defecţiuni ale mașinii. Dacă este cazul, contactaţi centrul de asistenţă autorizat. La sfârșitul ecărei utilizări Vericarea xării și ascuţirii dispozitivelor de tăiere 25 * Înlocuirea dispozitivelor de tăiere 100 * Lubriere generală 25 par. 8.5 **

• Operaţiune care trebuie efectuată de către vânzătorul de la care aţi achiziţionat mașina sau la un centru specializat. ** Se recomandă ca lubrierea generală să e efectuată înainte de ecare depozitare pe timp îndelungat a mașinii.

1. Mașina nu pornește. Baterie descărcată. Reîncărcaţi bateria (par. 8.2.2).

2. Tăiere neregulată Ascuţime insucientă a

dispozitivelor de tăiere. Contactaţi un centru de asistenţă autorizat. Viteza de avans ridicată faţă de înălţimea de tăiere a ierbii. Ansamblul dispozitivului de tăiere este plin de iarbă. Reduceţi viteza de înaintare și/sau măriţi înălţimea de tăiere. Așteptaţi ca iarba să se usuce. Curăţaţi ansamblul dispozitivului de tăiere.

3. Vibraţii anormale în

timpul utilizării. Dispozitive de tăiere neechilibrate. Dispozitive de tăiere destrânse. Părţi slăbite. Posibile daune Contactaţi un centru de asistenţă autorizat pentru a efectua vericări, înlocuiri sau reparaţii.

4. Pictograma din g. 13.E

rămâne aprinsă, iar LED-urile 2 și 5 ale bateriei luminează intermitent. Panou de comandă de tip „I” și „II” Panou de comandă de tip „III” Suprasarcină de curent de la baterie din cauza următoarelor:

1. Condiţiile de muncă

sunt prea dicile. Reduceţi viteza de înaintare. Măriţi înălţimea de tăiere.

2. Pantă prea abruptă. Reduceţi viteza de avans și vericaţi

panta terenului pe care lucraţi.RO - 33 Inconvenient Cauză Soluţie

5. Pictograma g. 13.N clipește.

Toate celelalte indicaţii de pe panoul de comandă (pictograme/leduri) rămân funcţionale și vizibile. Prealarmă indicând supratemperatura bateriei, a motorului de tracţiune și/sau a motoarelor dispozitivelor de tăiere pentru:

muncă dicile. Reduceţi viteza de înaintare. Măriţi înălţimea de tăiere.

6. Pictogramele din g. 13.E și

g. 13.N rămân aprinse, iar LED-urile 2 și 4 ale bateriei luminează intermitent. Panou de comandă de tip „I” și „II” Panou de comandă de tip „III” Temperatură prea ridicată sau prea scăzută a bateriei din cauza următoarelor: Opriţi mașina, așteptaţi cel puţin 5 minute și apoi reporniţi-o.

muncă dicile. Reduceţi viteza de înaintare. Măriţi înălţimea de tăiere.

2. Condiţii de mediu

necorespunzătoare. Lucraţi într-un mediu cu o temperatură adecvată pentru condiţiile de funcţionare a mașinii.

7. Pictograma din g. 13.E

rămâne aprinsă, iar LED-urile 1, 4 și 5 ale bateriei luminează intermitent. Panou de comandă de tip „I” și „II” Panou de comandă de tip „III” Suprasarcină de curent la dispozitivele de tăiere din cauza următoarelor:

muncă dicile. Reduceţi viteza de înaintare. Măriţi înălţimea de tăiere.

2. Blocaje care împiedică

rotaţia dispozitivelor de tăiere. Îndepărtaţi obstacolele.

dispozitivelor de tăiere este plin de iarbă. Curăţaţi ansamblul dispozitivelor de tăiere.

8. Pictogramele din g. 13.E și

g. 13.N rămân aprinse, iar LED-urile 1 și 3 ale bateriei luminează intermitent. Panou de comandă de tip „I” și „II” Panou de comandă de tip „III” Supraîncălzirea motoarelor dispozitivelor de tăiere din cauza următoarelor: Opriţi mașina, așteptaţi cel puţin 5 minute și apoi reporniţi-o. Condiţii de muncă dicile. Reduceţi viteza de înaintare. Măriţi înălţimea de tăiere.RO - 34 Inconvenient Cauză Soluţie

9. Pictograma din g. 13.E

rămâne aprinsă, iar LED-urile 1, 3 și 5 ale bateriei luminează intermitent. Panou de comandă de tip „I” și „II” Panou de comandă de tip „III” Blocarea motoarelor dispozitivelor de tăiere din cauza următoarelor:

muncă dicile. Reduceţi viteza de înaintare. Măriţi înălţimea de tăiere.

2. Blocaje care împiedică

rotaţia dispozitivelor de tăiere. Îndepărtaţi obstacolele.

dispozitivelor de tăiere este plin de iarbă. Curăţaţi ansamblul dispozitivelor de tăiere.

10. Pictogramele din g. 13.E

și g. 13.N rămân aprinse, iar LED-urile bateriei 1, 2 și 4 luminează intermitent. Panou de comandă de tip „I” și „II” Panou de comandă de tip „III” Supraîncălzirea motorului de tracţiune din cauza următoarelor: Opriţi mașina și așteptaţi cel puţin 5 minute înainte de a repeta procedura de pornire.

1. Motor de tracţiune

sub sarcină. Reduceţi viteza de înaintare.

2. Pantă prea abruptă. Reduceţi viteza și vericaţi panta pe care lucraţi.

3. Noroi excesiv pe roţi. Asiguraţi-vă că roţile nu sunt blocate și

curăţaţi-le dacă este necesar.

11. Pictogramele din g. 13.E și

g. 13.O rămân aprinse, iar LED-urile bateriei 1, 2, 4 și 5 luminează intermitent. Panou de comandă de tip „I” și „II” Panou de comandă de tip „III” Mașina este pornită cu pedala de tracţiune neeliberată (nu este în punctul mort). Opriţi mașina și repetaţi procedura de pornire numai după ce aţi vericat dacă pedala de tracţiune se aă în poziţia neutră (pedala eliberată).RO - 35 NOTĂ Pentru mașinile echipate cu panou de comandă de tip „III”, împreună cu combinaţia de LED-uri pentru indicarea erorii, se așează un cod de eroare numeric cu cifrele procentului de încărcare a bateriei (g. 13.Y). Dacă este necesar, indicaţi codul numeric de eroare Centrului de asistenţă autorizat. NOTĂ Pentru alte defecţiuni care nu sunt enumerate în tabel, vă rugăm să contactaţi imediat un centru de service autorizat. Inconvenient Cauză Soluţie

12. Pictogramele din g. 13.E și

g. 13.O rămân aprinse, iar LED-urile bateriei 1, 2, 3 și 5 luminează intermitent. Panou de comandă de tip „I” și „II” Panou de comandă de tip „III” Maneta de cuplare/ decuplare a transmisiei este în poziţia de transmisie decuplată. Vericaţi poziţia manetei de cuplare/decuplare a transmisiei și, dacă este cazul, readuceţi-o în poziţia de transmisie angajată. Dacă problema persistă, contactaţi un centru de service.

13. LED-urile bateriei g.

13.F se aprind și se sting în progresie, de la stânga la dreapta, și invers. Eroare de comunicare între modulele electronice de la bord. Opriţi mașina și repetaţi procedura de pornire. Dacă problema persistă, contactaţi un centru de service.RO - 36

Mărunţește n iarba tăiată și o lasă pe gazon ((g. 44.A1; g. 44.A2).

16.2 ÎNCĂRCĂTOR DE BATERII

(ÎNCĂRCARE RAPIDĂ) Încărcător de baterii care permite reducerea timpului de încărcare a bateriei. Lista încărcătoarelor de baterii aprobate pentru acest aparat poate găsită în tabelul „Date tehnice”. Permite păstrarea nivelului de încărcare a bateriei și ecienţa sa pe perioadele de nefolosire, garantând o încărcare optimă și o mai mare durată de viaţă a bateriei (g. 44.B).

Protejează mașina de praf atunci când nu este folosită (g. 44.D).

16.5 KIT DE PROTECŢIE DE

EVACUARE POSTERIOARĂ Se utilizează în locul sacului de colectare atunci când nu se colectează iarba (g. 44.C) (numai pentru modelele cu colectare în spate).

16.6 LANŢURI DE ZĂPADĂ 18’’

Îmbunătăţesc aderenţa roţilor din spate pe secţiuni acoperite cu zăpadă și permit utilizarea utilajelor de deszăpezire (g. 44.F).

16.7 ROŢI DE NOROI / ZĂPADĂ 18"

Îmbunătăţesc performanţele de tracţiune pe zăpadă și noroi (g. 44.G).

Pentru transportul uneltelor sau al altor obiecte, în limitele de sarcină permise (g. 44.H).

16.9 DISPOZITIV DE ÎMPRĂȘTIERE

Pentru a împrăștia sare sau îngrășăminte (g. 44.I).

16.10 COLECTOR DE FRUNZE ȘI IARBĂ

Pentru colectarea frunzelor și a ierbii de pe suprafeţe cu iarbă (g. 44.J).
