NAUDOJIMO INSTRUKCIJA Tornado 598e STIGA

Balninė vejapjovė su sėdinčiu operatoriumi , maitinimas akumuliatoriumi NAUDOJIMO INSTRUKCIJOS DĖMESIO: prieš naudojant įrenginį, atidžiai perskaityti šį naudotojo vadovą.

LIETUVIŠKAI - Originalių instrukcijų vertimas

[2] Maitinimo įtampa MAX [3] Maitinimo įtampa NOMINAL [4] Maksimalus variklio veikimo greitis [5] Akumuliatorius [5a] Ličio jonų (Li-on) [6] Akumuliatoriaus talpa [7] Akumuliatoriaus įkroviklis [8] Didžiausia įkrovimo trukmė [9] Traukos variklio galia [10] Ašmenų variklio galia [11] Dažnių juosta (-os), kurioje (-iose) veikia radijo įrenginiai [12] Didžiausia radijo dažnių galia, perduodama toje (tose) dažnių juostoje (-ose), kurioje (-iose) veikia radijo įrenginiai [13] Priekinės padangos [14] Užpakalinės padangos [15] Priekinių padangų oro slėgis [16] Užpakalinių padangų oro slėgis [17] Svoris (*) [18] Mažiausias nenupjautos žolės spindulys [19] Pjovimo aukštis [20] Pjovimo plotis [21] Važiavimo greitis (apytikris), priekine eiga [22] Važiavimo greitis (apytikris), atbuline eiga [23] Maksimalus leistinas pokrypis [24] Matmenys [25] Ilgis [26] Ilgis su maišu (ilgis be maišo) [27] Plotis [26] Plotis su šoninio išmetimo deektoriumi (Plotis be šoninio išmetimo deektoriaus) [28] Aukštis [29] Pjovimo įtaiso kodas [30] Garso slėgio lygis [31] Matavimo paklaida [32] Išmatuotas garso galios lygis [33] Garantuotas garso galios lygis [35] Vibracijų lygis, sėdynė [36] Vibracijų lygis, vairas [44] Priedai, kuriuos galima užsisakyti [44.A1, 42.A2] Rinkinys mulčiavimui [44.B] Akumuliatoriaus įkroviklis [44.C] Rinkinys vilkimui [44.D] Apdangalas [44.E] Galinio išmetimo apsaugos įtaiso rinkinys (tikai MP sērija) [44.F] Sniego grandinės [44.G] Ratai purvui / sniegui [44.H] Priekaba [44.I] Barstytuvas [44.J] Lapų ir žolės surinktuvas [44.K] Peilinis sniego valytuvas

[43] PAGALBINIS LIZDAS USB PRIEDAMS

[43.A] Įkrovos įtampa ir srovė (išėjimas USB) [43.B] tipas [43.C] Gamintojo adresas ir pavadinimas

a. Pro modely typu „I“ a „II“:

a. Pro modely typu „I“ a „II“:

3.4 Techninė priežiūra, sandėliavimas ....... 6

4.1 Mašinos aprašymas ir numatytasis

4.3 Identikacinė etiketė ........................... 9

4.4 Pagrindinės sudedamosios dalys ........ 9

5.3 Sėdynės montavimas ........................ 10

5.4 Priekinio buferio surinkimas ............... 10

5.5 Šoninio išmetimo deektoriaus

surinkimas (tik modeliams su šoniniu išmetimu) ........................................... 10

5.6 Pjovimo įtaisų bloko šoninių sutvirtinimų

montavimas (tik modeliams su šoniniu išmetimu, jei numatyta) ...................... 11

5.7 Galinės plokštės montavimas ir

6.3 Pavarų perjungimo / išjungimo svirtis . 12

6.4 Pjovimo aukščio reguliavimas ............ 12

6.7 Akustinės signalizacijos įtaisas .......... 13

7.3 Naudojimas nuokalnėse .................... 22

8.6 Sutvirtinimo varžtai ir veržlės ............. 28

9.2 Pjovimo įtaisų blokas / pjovimo įtaisai 28

9.3 Priekinių / galinių ratų pakeitimas....... 29

9.4 Šviesos diodų lempų pakeitimas ....... 30

16.5 Galinio išmetimo apsaugos

komplektas ....................................... 36

16.6 Sniego grandinės 18’’ ........................ 36

16.10 Lapų ir žolės surinktuvas ................. 36

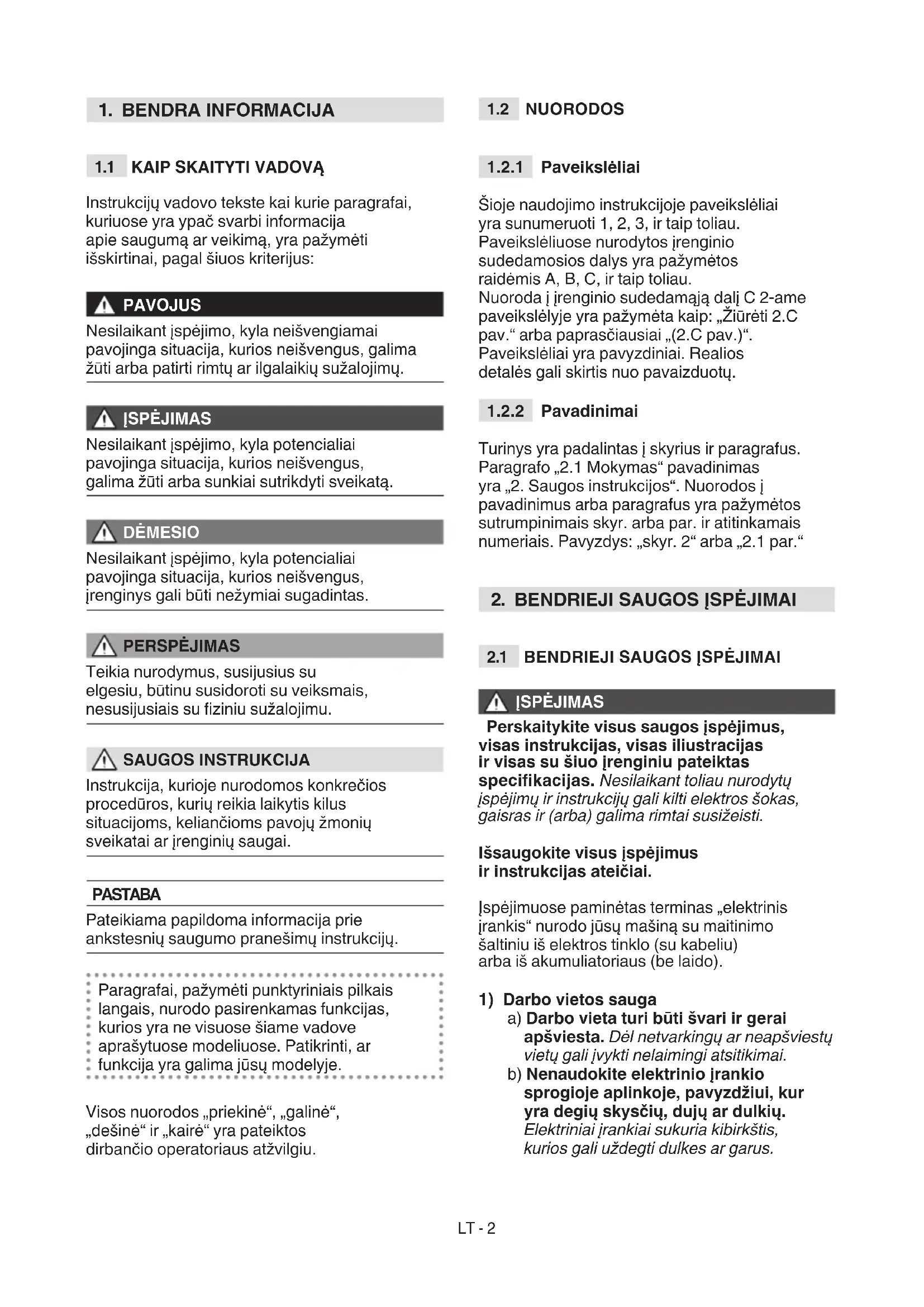

Instrukcijų vadovo tekste kai kurie paragrafai, kuriuose yra ypač svarbi informacija apie saugumą ar veikimą, yra pažymėti išskirtinai, pagal šiuos kriterijus: PAVOJUS Nesilaikant įspėjimo, kyla neišvengiamai pavojinga situacija, kurios neišvengus, galima žūti arba patirti rimtų ar ilgalaikių sužalojimų. ĮSPĖJIMAS Nesilaikant įspėjimo, kyla potencialiai pavojinga situacija, kurios neišvengus, galima žūti arba sunkiai sutrikdyti sveikatą. DĖMESIO Nesilaikant įspėjimo, kyla potencialiai pavojinga situacija, kurios neišvengus, įrenginys gali būti nežymiai sugadintas. PERSPĖJIMAS Teikia nurodymus, susijusius su elgesiu, būtinu susidoroti su veiksmais, nesusijusiais su ziniu sužalojimu. SAUGOS INSTRUKCIJA Instrukcija, kurioje nurodomos konkrečios procedūros, kurių reikia laikytis kilus situacijoms, keliančioms pavojų žmonių sveikatai ar įrenginių saugai. PASTABA Pateikiama papildoma informacija prie ankstesnių saugumo pranešimų instrukcijų. Paragrafai, pažymėti punktyriniais pilkais langais, nurodo pasirenkamas funkcijas, kurios yra ne visuose šiame vadove aprašytuose modeliuose. Patikrinti, ar funkcija yra galima jūsų modelyje. Visos nuorodos „priekinė“, „galinė“, „dešinė“ ir „kairė“ yra pateiktos dirbančio operatoriaus atžvilgiu.

Šioje naudojimo instrukcijoje paveikslėliai yra sunumeruoti 1, 2, 3, ir taip toliau. Paveikslėliuose nurodytos įrenginio sudedamosios dalys yra pažymėtos raidėmis A, B, C, ir taip toliau. Nuoroda į įrenginio sudedamąją dalį C 2-ame paveikslėlyje yra pažymėta kaip: „Žiūrėti 2.C pav.“ arba paprasčiausiai „(2.C pav.)“. Paveikslėliai yra pavyzdiniai. Realios detalės gali skirtis nuo pavaizduotų.

Turinys yra padalintas į skyrius ir paragrafus. Paragrafo „2.1 Mokymas“ pavadinimas yra „2. Saugos instrukcijos“. Nuorodos į pavadinimus arba paragrafus yra pažymėtos sutrumpinimais skyr. arba par. ir atitinkamais numeriais. Pavyzdys: „skyr. 2“ arba „2.1 par.“

ĮSPĖJIMAS Perskaitykite visus saugos įspėjimus, visas instrukcijas, visas iliustracijas ir visas su šiuo įrenginiu pateiktas specikacijas. Nesilaikant toliau nurodytų įspėjimų ir instrukcijų gali kilti elektros šokas, gaisras ir (arba) galima rimtai susižeisti. Išsaugokite visus įspėjimus ir instrukcijas ateičiai. Įspėjimuose paminėtas terminas „elektrinis įrankis“ nurodo jūsų mašiną su maitinimo šaltiniu iš elektros tinklo (su kabeliu) arba iš akumuliatoriaus (be laido).

1) Darbo vietos sauga

a) Darbo vieta turi būti švari ir gerai apšviesta. Dėl netvarkingų ar neapšviestų vietų gali įvykti nelaimingi atsitikimai. b) Nenaudokite elektrinio įrankio sprogioje aplinkoje, pavyzdžiui, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai sukuria kibirkštis, kurios gali uždegti dulkes ar garus.LT - 3 c) Naudojant įrenginį, vaikai ir pašaliniai asmenys turi laikytis atokiau. Dėl išsiblaškymo galima prarasti įrenginio kontrolę.

a) Akumuliatoriaus įkroviklio laido kištukas turi būti suderinamas su lizdu. Niekada nekeiskite kištuko. Nenaudokite adapterių su akumuliatoriaus įkroviklio laidu su įžeminimo jungtimi. Originalūs ir prie lizdo pritaikyti kištukai sumažina elektros smūgio riziką. b) Elektrinio įrankio kištukas turi būti suderinamas su lizdu. Niekada nekeiskite kištuko. Nenaudokite adapterių su įžemintais elektriniais įrankiais. Originalūs ir prie lizdo pritaikyti kištukai sumažina elektros smūgio riziką. c) Vengti kūno kontaktų su įžemintais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės, šaldytuvai. Elektros šoko rizika padidėja, jei kūnas yra įžemintas. d) Saugokite elektrinius įrankius nuo lietaus ar drėgnos aplinkos. Į įrenginį patekęs vanduo padidina elektros smūgio riziką. e) Norėdami ištraukti kištuką, niekada netraukite akumuliatoriaus įkroviklio kabelio. Laikykite akumuliatoriaus įkroviklio laidą atokiau nuo šilumos, alyvos, tirpiklių, aštrių daiktų, aštrių briaunų ar judančių dalių. Sugadintas arba susipynęs kabelis padidina elektros smūgio pavojų. f) Nenaudokite laido netinkamai. Nenaudokite laido įrankiui nešti, traukti ar atjungti nuo lizdo. Laikykite laidą atokiau nuo šilumos, alyvos, aštrių briaunų ar judančių dalių. Sugadintas arba susipynęs kabelis padidina elektros smūgio pavojų. g) Naudodami elektrinį įrankį lauke, naudokite ilgintuvą, kuris tinkamas naudoti lauke. Naudojant lauke tinkamą naudoti ilgintuvą, sumažėja elektros smūgio pavojus. h) Jei negalima išvengti elektrinio įrankio naudojimo drėgnoje aplinkoje, naudokite kištukinį lizdą, apsaugotą įžeminimo nuotėkio jungikliu (RCD – liekamosios srovės įtaisas). Naudojant RCD sumažinamas elektros smūgio pavojus.

i) Akumuliatoriaus įkroviklį prijungti tik

prie plokštelėje nurodytos elektros tinklo įtampos ir dažnio lizdų. PAVOJUS Drėgmė ir elektra nesuderinama:

• Elektros laidų tvarkymas ir prijungimas turi būti atliekamas sausoje vietoje.

• Niekada neleisti susiliesti elektros lizdui ar kabeliui su drėgnu paviršiumi (bala ar drėgnas dirvožemis).

• Jei reikia, naudoti ilgintuvus su integruotais vandeniui nelaidžiais ir patvirtintais kištukais, prieinamus rinkoje.

• Prie pastato elektros tinklo prijungto įkrovimo lizdo paruošimą turi atlikti kvalikuotas elektrikas, lizdas turi būti tinkamai apsaugotas diferencialu (RCD - liekamosios srovės įtaisu), kurio išleidimo srovė atitinka galiojančius teisės aktus.

• Netinkama jungtis gali sukelti trumpą sujungimą, rimtai sužeisti, taip pat mirtinai.

• Kad būtų išvengta elektros srovės tiekimo pertrūkių įkrovimo metu:

• patikrinti, ar bendras elektros sistemos pajėgumas yra pakankamas.

• prijungti įrenginį prie elektros lizdo su pakankama srovės galia.

• vengti tuo pačiu metu naudoti kitą didelės absorbcijos elektros įrangą.

a) Būti atidiems, tikrinti, kas yra daroma, naudotis sveika nuovoka naudojant elektrinį įrenginį. Nenaudokite elektrinio įrankio pavargę ar apsvaigę nuo narkotikų, alkoholio ar vaistų. Neatidus darbas su įrenginiu gali sukelti rimtų sužalojimų. b) Naudokite asmens apsaugos priemones. Visada dėvėti apsauginius akinius. Asmens apsaugos priemonių, tokių kaip kaukės nuo dulkių, neslidūs apsauginiai batai, šalmai arba ausinės klausai apsaugoti, naudojimas sumažina sužalojimus. c) Venkite netyčinio paleidimo. Prieš įjungdami, imdami ar nešdami elektrinį įrankį įsitikinkite, kad jungiklis yra „OFF“ padėtyje. Elektrinio įrankio perkėlimas ranka ant jungiklio ar jo prijungimas prie lizdo, kai jungiklis yra „ON“ padėtyje, sukelia nelaimingus atsitikimus. d) Prieš įjungdami elektrinį įrankį, išimkite visus raktus ar reguliavimus įrankius. Raktas ar įrankis, susilietęs su besisukančia mašinos detale, gali sužeisti asmenį. e) Nesilenkti. Visada išlaikyti tinkamą atramą ir pusiausvyrą. Tai leidžia geriau valdyti elektrinį įrankį netikėtose situacijose.LT - 4 f) Tinkamai apsirengti. Nedėvėti laisvų drabužių ar papuošalų. Plaukus ir drabužius laikykite atokiau nuo judančių dalių. Laisvus drabužius, juvelyrinius dirbinius ar ilgus plaukus gali įtraukti judančios dalys. g) Jei yra įrenginių, kuriuos reikia prijungti prie sistemų dulkėms pašalinti ir surinkti, įsitikinkite, kad jie yra tinkamai prijungti ir naudojami. Šių prietaisų naudojimas gali sumažinti su dulkėmis susijusią riziką. h) Nors ir įgijote žinių naudojantis mašina, neatsipalaiduokite ir paisykite elektrinio įrankio saugos principų. Neatsargus veiksmas gali sukelti rimtų sužalojimų vos per sekundę.

4) Elektrinio įrankio naudojimas ir apsauga

a) Neperkraukite elektrinio įrankio. Naudokite darbui tinkantį elektrinį įrankį. Tinkamas elektrinis įrankis atliks darbą geriau ir saugiau tokiu greičiu, kuriam jis buvo sukurtas. b) Nenaudoti elektros prietaiso, jeigu jungiklis negali jo paleisti arba sustabdyti. Elektros prietaisas, kurio negalima paleisti jungikliu, yra pavojingas ir turi būti taisomas. c) Nenaudoti įrenginio, jei raktinis komutatorius negali jo normaliai paleisti ar sustabdyti. Įrenginys, kurio negalima valdyti raktiniu komutatoriumi, yra pavojingas ir turi būti suremontuotas aptarnavimo centre. d) Prieš atlikdami bet kokius pakeitimus, keisdami priedus arba prieš elektrinio įrankio saugojimą, išimkite paleidimo raktą. Šios prevencinės saugos priemonės sumažina atsitiktinio elektrinio įrenginio paleidimo riziką. e) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje ir neleiskite žmonėms, kurie nėra susipažinę su pačiu įrankiu ir šiomis instrukcijomis, naudotis įrenginiu. Elektriniai įrankiai yra pavojingi nepatyrusių vartotojų rankose. f) Rūpinkitės elektrinių įrankių ir priedų priežiūra. Patikrinkite, ar judančios dalys yra suderintos ir gali laisvai judėti, ar nėra sugadintų dalių ir jokių kitų sąlygų, galinčių turėti įtakos elektros įrankio veikimui. Pažeidus elektrinį įrankį prieš jį naudojant reikia pataisyti. Daug nelaimingų atsitikimų kyla dėl netinkamos priežiūros. g) Išlaikyti pjovimo elementus aštrius ir švarius. Dėl tinkamos pjovimo dalių priežiūros, kai išlaikomi su aštriomis pjovimo briaunomis, jie mažiau kliūna ir yra lengviau valdomi. h) Naudoti įrenginį ir atitinkamus priedus pagal pateiktas instrukcijas, atsižvelgiant į darbo sąlygas ir atliekamo darbo pobūdį. Naudojant įrenginį kitoms nei numatytoms operacijoms, gali kilti pavojingų situacijų.

i) Laikyti rankenas ir visus sukibimo

paviršius sausus, švarius ir be alyvos bei tepalų pėdsakų. Slidžios rankenos ir slidūs sukibimo paviršiai neleidžia saugiai valdyti įrankio nenumatytose situacijose.

5) Akumuliatoriumi varomų įrenginių

naudojimas ir atsargumo priemonės a) Norėdami įkrauti akumuliatorių, naudokite tik gamintojo rekomenduojamą akumuliatoriaus įkroviklį. Įkroviklis, tinkantis vieno tipo akumuliatoriams, gali sukelti gaisro, elektros šoko, perkaitimo ar korozinio akumuliatoriaus skysčio nutekėjimo pavojų, jei naudojamas su kitu akumuliatorių paketu. b) Naudoti tik jūsų įrenginiui numatytą akumuliatorių. Bet kokio kito akumuliatoriaus naudojimas gali sukelti sužalojimų ir gaisro pavojų. c) Kai akumuliatorius nenaudojamas, laikykite atokiau nuo kitų metalinių daiktų, tokių kaip kabės, monetos, raktai, vinys, varžtai ar kiti maži metaliniai daiktai, kurie gali sukelti kontaktų trumpąjį jungimą. Trumpasis akumuliatoriaus kontaktų jungimas gali sąlygoti dūmus arba liepsną. d) Akumuliatorius gali prarasti šiek tiek skysčio, jei yra prastos būklės. Venkite sąlyčio su skysčiu. Atsitiktinai patekus, nuplaukite vandeniu. Jei skystis pateko į akis, kreipkitės į gydytoją. Skystis, ištekėjęs iš akumuliatoriaus, gali sukelti odos sudirginimą ar nudegimus. e) Nenaudokite pažeisto ar pakeisto akumuliatoriaus ar įrankio. Pažeisti arba modikuoti akumuliatoriai gali veikti nenuspėjamai, dėl to gali kilti gaisras, sprogimas ar sužeidimų rizika. f) Saugokite akumuliatorių ar įrankį nuo ugnies ar per didelės temperatūros. Ugnies arba temperatūros, didesnės nei 70 °C, poveikis gali sukelti sprogimą. g) Laikytis visų įkrovimo instrukcijų ir nekrauti akumuliatoriaus pakuotės ar įrenginio už instrukcijose nurodyto temperatūros intervalo ribų. Netinkamas įkrovimas ar įkrovimas užLT - 5 nurodyto diapazono ribų gali sugadinti akumuliatorių ir padidinti gaisro pavojų. h) Neįkrauti akumuliatoriaus vietose, kur yra garų, degių medžiagų ar per daug drėgnose patalpose. Jei nėra galimybės išvengti drėgnoje aplinkoje, naudoti elektros lizdą, apsaugotą diferencialo jungikliu (RCD - liekamosios srovės įtaisu), siekiant sumažinti elektros smūgio pavojų.

i) Negalima laikyti akumuliatoriaus

įkroviklio laido vaikams pasiekiamoje vietoje.

6) Techninė priežiūra

a) Elektrinį įrankį turi remontuoti kvalikuotas personalas ir naudoti tik originalias atsargines dalis. Taip bus galima užtikrinti elektrinio įrenginio saugumą. b) Akumuliatoriaus neremontuokite. Remonto darbus turi atlikti gamintojas arba specializuotas techninės priežiūros centras.

• Susipažinti su įrenginio valdymo įtaisais ir su tinkamu jo naudojimu. Išmokti skubiai sustabdyti įrenginį.

• Niekada neleisti, kad įrenginiu naudotųsi vaikai arba asmenys, kurie nėra kaip reikiant susipažinę su instrukcijomis. Vietiniai įstatymai gali riboti mašinos naudojimo amžių.

• Nevežti vaikų arba kitų keleivių.

• Prisiminti, kad operatorius ar įrenginio naudotojas yra atsakingas už nelaimingus atsitikimus bei žalą, padarytą kitiems asmenims arba jų turtui. Naudotojas privalo įvertinti galimą riziką, susijusią su vietove, kurioje dirba, ir imtis visų būtinų atsargumo priemonių, užtikrinančių jo paties ir kitų asmenų saugumą, ypač dirbant šlaituose, šiurkščioje, slidžioje ar nestabilioje dirvoje.

• Vadovas yra neatsiejama įrenginio dalis, todėl juo būtina vadovautis visais atvejais, kai įrenginys laikinai ar visam laikui perduodamas naudoti.

3.2 PARUOŠIAMIEJI DARBAI

Asmeninės apsaugos priemonės (AAP)

• Dėvėti tinkamą aprangą, avėti darbinę avalynę neslidžiais padais ir dėvėti ilgas kelnes. Nepaleisti įrenginio basomis kojomis ar avint atvirą avalynę. Naudoti klausos apsaugos priemones.

• Klausos apsaugos priemonių naudojimas gali sumažinti gebėjimą išgirsti galimus įspėjimus (šauksmus arba garsinius signalinius įtaisus). Atkreipti ypatingą dėmesį į tai, kas vyksta aplink darbo teritorijoje.

• Nedėvėti šalikų, marškinių, grandinėlių, apyrankių, rūbų su besiplaikstančiomis detalėmis, raišteliais ar kaklaraiščiais bei kitų kabančių ar plačių aksesuarų, kurie galėtu įsipainioti į įrenginį ar į darbo vietoje esančius daiktus ir medžiagas.

• Surišti ilgus plaukus. Darbo teritorija / Įrenginys Kruopščiai apžiūrėti visą darbo lauką ir pašalinti viską, ką įrenginys galėtų nusviesti arba kas galėtų sugadinti jo pjovimo įtaisą / besisukančias detales (akmenis, šakas, vielą, kaulus ir t.t.).

• Nenaudokite mašinos sprogimo rizikos zonose, ten kur yra degių skysčių, dujų ar dulkių. Dėl elektros kontaktų ir mechaninės trinties gali susidaryti kibirkštys, kurios gali uždegti dulkes ar garus.

• Dirbti tik dienos šviesoje arba prie gero dirbtinio apšvietimo ir gero matomumo sąlygomis.

• Kiti asmenys, vaikai ir gyvūnai privalo būti toliau nuo darbo lauko. Būtina, kad vaikus prižiūrėtų kitas suaugęs asmuo.

• Nedirbti ant šlapios vejos, lyjant lietui ar artinantis audrai, ypač kai yra žaibavimo tikimybė.

• Atkreipti ypatingą dėmesį į žemės paviršiaus nelygumus (kalnelius, griovius), šlaitus, nematomus pavojus bei galimas kliūtis, kurie galėtų riboti matomumą.

• Atkreipti ypatingą dėmesį dirbant netoli daubų, griovių arba pylimų. Įrenginys gali apvirsti, jei ratas peržengia šlaito kraštą arba jei šlaito kraštas ima byrėti.

• Būti atsargiems dirbant šlaituose, kur reikalingas ypatingas dėmesys, tokiu būdu bus išvengta apvirtimų arba įrenginio kontrolės praradimo rizikos. Pagrindinės kontrolės praradimo priežastys:

• Nepakankamas ratų sukibimas.

• Per didelis greitis.

• Staigūs krypties pakeitimai.

• Žinių trūkumas apie poveikį, susijusį su dirvos sąlygomis, ypač dirbant šlaituose.LT - 6

• Įrenginio, kaip velkančiosios transporto priemonės, naudojimas.

• Atkreipti dėmesį į eismą, kai įrenginys yra naudojamas šalia kelio. PERSPĖJIMAS Vadove aprašyti įrenginiai nėra skirti naudoti kaip velkančiosios transporto priemonės. Elgesys

• Vairavimo ir darbo metu neišsiblaškyti ir išlaikyti reikiamą dėmesį.

• Būti ypatingai atidiems apsisukant ar važiuojant atbuline eiga. Prieš apsisukant ir apsisukimo metu žiūrėti sau už nugaros, tokiu būdu įsitikinant, jog nėra kliūčių.

• Atkreipti ypatingą dėmesį, kai naudojami surinkimo maišai ir priedai, kurie gali turėti įtakos įrenginio stabilumui, ypač dirbant nuokalnėse.

• Rankas ir pėdas visada laikyti atokiau nuo pjovimo įtaiso, tiek įrenginio paleidimo, tiek jo naudojimo metu.

• Rankas ir pėdas laikyti atokiau nuo sėdynės atramos. Kyla sutraiškymo traumų rizika. ĮSPĖJIMAS Pjovimo elementas toliau sukasi keletą sekundžių po jo atjungimo arba po variklio išjungimo. ĮSPĖJIMAS Atkreipti dėmesį į pjovimo įtaisų bloką su keliais pjovimo įtaisais, nes besisukantis pjovimo įtaisas gali sąlygoti kitų pjovimo įtaisų sukimąsi. SAUGOS INSTRUKCIJA Gedimų arba nelaimingų atsitikimų darbo metu atveju, nedelsiant išjungti variklį ir patraukti įrenginį taip, kad nebūtų padaryta dar didesnė žala; nelaimingų atsitikimų, susijusių su asmens ar trečiosios šalies sužalojimais atveju, nedelsiant atlikti tinkamiausius pirmosios pagalbos veiksmus ir kreiptis į sveikatos priežiūros įstaigą tolesniam gydymui. Kruopščiai pašalinti galimas sankaupas, kurios galėtų padaryti žalos arba sužaloti asmenis ar be priežiūros paliktus gyvūnus. Naudojimo apribojimai

• Niekada nenaudoti įrenginio, jei apsaugos įtaisai yra pažeisti, netaisyklingai sumontuoti, ar jų iš viso nėra (surinkimo maišas, šoninio išmetimo apsaugos įtaisas, galinio išmetimo apsaugos įtaisas)

• Nenaudoti įrenginio, jei priedai / įrankiai nėra įdiegti tam numatytose vietose.

• Neišjunginėti, nekeisti, negadinti ar nenuiminėti esamų apsauginių sistemų / mikrojungiklių.

• Saugoti įrenginį nuo pernelyg didelių apkrovų ir nenaudoti nepritaikyto įrenginio sunkių darbų atlikimui; tinkamo įrenginio naudojimas sumažina riziką ir pagerina darbo kokybę.

• Įrenginys nėra aprobuotas naudojimui viešuose keliuose. Jo naudojimas (pagal Kelių transporto kodeksą) turi būti vykdomas išskirtinai privačiose teritorijose, uždarose nuo eismo.

3.4 TECHNINĖ PRIEŽIŪRA,

SANDĖLIAVIMAS Periodiška techninė priežiūra ir taisyklingas sandėliavimas padeda išlaikyti įrenginio saugumą ir jo veiksmingumo lygį. Techninė priežiūra

• Niekada nenaudoti įrenginio su susidėvėjusiomis arba susigadinusiomis dalimis. Pažeistos ar susidėvėjusios detalės turi būti pakeistos ir niekada netaisomos.

• Įrenginio reguliavimo operacijų metu, atkreipti dėmesį, kad pirštai nepatektų tarp judančio pjovimo įtaiso ir stacionarių įrenginio dalių.

• Įrenginį turi remontuoti kvalikuoti darbuotojai, naudojantys tik originalias atsargines dalis. Taip bus galima užtikrinti įrenginio saugumą.

• Akumuliatoriaus neremontuokite. Remonto darbus turi atlikti gamintojas arba specializuotas techninės priežiūros centras. SAUGOS INSTRUKCIJA Šioje instrukcijoje nurodytas triukšmo ir vibracijų lygis yra šio įrenginio maksimalios naudojimo vertės. Išbalansuoto pjovimo naudojimas, pernelyg didelis eigos greitis, techninės priežiūros stoka daro didelę įtaką triukšmo emisijai ir vibracijoms. Dėl šios priežasties būtina imtis prevencinių priemonių, kurios padėtų pašalinti galimus nuostolius, atsirandančius dėl per didelio triukšmo ir dėl vibracijų; reikia pasirūpinti įrenginio technine priežiūra, dėvėti apsaugines ausines, darbo metu daryti pertraukas. Sandėliavimas Norint sumažinti gaisro riziką, nepalikti konteinerių su surinktomis atliekomis uždaroje patalpoje.LT - 7

3.5 APLINKOS APSAUGA

Naudojant įrenginį, aplinkos apsauga turi būti svarbus ir prioritetinis aspektas, pilietinės visuomenės ir aplinkos, kurioje gyvename naudai.

• Kruopščiai laikytis vietinių teisės aktų, susijusių su pakavimo medžiagų, sugadintų detalių arba kitų elementų, sąlygojančių stiprų neigiamą poveikį aplinkai, šalinimu; šios atliekos neturi būti metamos į šiukšlių dėžę, bet turi būti atskirtos ir perduotos į specializuotus surinkimo punktus, kuriuose bus pasirūpinta jų perdirbimu.

• Kruopščiai laikytis vietinių teisės aktų šalinant pjovimo metu susidarančias atliekas.

• Įrenginio nebenaudojimo atveju, jo nepalikti aplinkoje, bet, vadovaujantis vietiniais teisės aktais, kreiptis į specializuotą atliekų surinkimo punktą. Elektrinių prietaisų nešalinti kartu su buitinėmis atliekomis. Pagal Europos Direktyvos 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir jos įgyvendinimo suderinus su nacionaliniais teisės aktais nuostatas, nebeeksploatuojami elektriniai prietaisai turi būti rūšiuojami atskirai, kad galėtų būti panaudojami pakartotinai aplinkai nekenksmingu būdu. Jei elektros įranga yra šalinama sąvartyne ar dirvoje, kenksmingos medžiagos gali patekti į požeminį vandenį ir patekti į maisto grandinę. Taip bus pakenkta jūsų sveikatai ir gerovei. Dėl išsamesnės informacijos apie šio gaminio šalinimą kreiptis į įstaigą, atsakingą už buitinių atliekų perdirbimą arba į gaminio pardavėją. Eksploatavimo laikotarpio pabaigoje būtina tinkamai šalinti akumuliatorius ir taip rūpintis mus supančia aplinka. Akumuliatoriuje yra medžiagų, kurios kelia pavojų jums ir aplinkai. Jos turi būti atskirtos ir pašalintos atskirai specializuotame centre, kuris priima ličio jonų baterijas. Naudotų produktų ir jų pakuotės rūšiavimas sudaro sąlygas medžiagų perdirbimui ir pakartotiniam jų panaudojimui. Pakartotinis perdirbtų medžiagų panaudojimas padeda išvengti aplinkos taršos ir sumažina žaliavų poreikį.

NUMATYTASIS NAUDOJIMAS Šis įrenginys yra vejapjovė su sėdinčiu operatoriumi. Įrenginyje yra elektros variklis, kuris suka pjovimo įtaisą, ir elektros variklis, kuris valdo trauką. Įrenginyje įrengta galinė pavara. Operatorius gali vairuoti įrenginį ir įjungti pagrindinius valdymo įtaisus išlikdamas atsisėdęs vairuotojo vietoje. Įrenginyje sumontuoti apsaugos įtaisai numato variklio ir pjovimo įtaiso sustojimą per kelias se- kundes ( 7.2.2 par.).

4.1.1 Numatyta naudojimo paskirtis

Šis įrenginys buvo suprojektuotas ir pagamintas žolės pjovimui. Visų pirma, modeliai:

• MP 84 Li 48 Series V1/V2 e MP 98 Li 48 Series V3 gali:

1. pjauti žolę ir surinkti ją į surinkimo maišą;

2. pjauti žolę ir išpilti ją ant žemės iš

galinės pusės (jei numatyta);

3. pjauti žolę, ją susmulkinti ir paskleisti

ant dirvos paviršiaus (mulčiavimo funkcija) (jei numatyta). Modeliai:

• SD 98 Li 48 Series V1/V2 e SD 108 Li 48 Series V3 gali:

1. pjauti žolę ir išpilti ją iš šoninės pusės;

2. pjauti žolę, ją susmulkinti ir paskleisti

ant dirvos paviršiaus (mulčiavimo funkcija) (jei numatyta). Specialių priedų naudojimas, kuriuos Gamintojas numatė kaip originalią tiekiamą įrangą arba kaip atskirai įsigyjamus priedus, suteikia galimybę atlikti šį darbą skirtingais darbo režimais, kurie yra aprašyti šiame instrukcijų vadove arba atskirų priedų instrukcijų vadovuose. Be to, papildomų priedų pritaikymo galimybė (jei numatyta Gamintojo) gali praplėsti naudojimo paskirtį papildomomis funkcijomis, atsižvelgiant į apribojimus, nurodytus pačių priedų instrukcijų vadovuose.LT - 8

4.1.2 Netinkamas naudojimas

Bet koks kitas naudojimas, kitoks nei nurodyta aukščiau, gali būti pavojingas ir sukelti žalą asmenims ir (arba) daiktams. Netinkamu naudojimu laikoma (kaip, pavyzdžiui, tačiau ne tik):

• vežti ant įrenginio kitus asmenis, vaikus arba gyvūnus, kurie galėtų nukristi ir sunkiai susižeisti arba trukdyti saugiam vairavimui;

• naudoti įrenginį važiavimui ant nestabilios, slidžios, apledėjusios, akmeningos ar nelygios žemės, balų ar pelkėtų vietų, kuriose neįmanoma nustatyti dirvožemio struktūros;

• paleisti pjovimo įtaisą nežolėtose vietose;

• naudoti įrenginį lapų arba šiukšlių surinkimui. PERSPĖJIMAS Netinkamas mašinos naudojimas iš karto nutraukia garantiją ir atleidžia Gamintoją nuo bet kokios atsakomybės. Vartotojas tampa atsakingu už bet kokios žalos sau ar trečiajai šaliai padengimą.

4.1.3 Naudotojo tipas

Ši mašina skirta naudoti vartotojams, t. y. neprofesionaliems naudotojams. Skirta mėgėjiškam naudojimui ir turi būti naudojama tik vieno operatoriaus.

4.2 SAUGOS ŽENKLŲ SISTEMA

Ant įrenginio yra pavaizduoti įvairūs simboliai (2 pav. ). Jų paskirtis yra priminti operatoriui, kaip jis turi elgtis, kad įrenginys būtų naudojamas atsargiai ir saugiai. Simbolių reikšmės: DĖMESIO Prieš naudojantis įrenginiu perskaityti instrukcijas. DĖMESIO Prieš atliekant bet kokias priežiūros ar remonto operacijas, ištraukti raktą ir skaityti instrukcijas.

DAIKTŲ IŠMETIMO PAVO-

JUS Negalima dirbti, jeigu nėra sumontuotas galinio išmetimo apsaugos įtaisas arba surin- kimo maišas. (tik modeliams su galiniu surinkimu).

DAIKTŲ IŠMETIMO PAVO-

JUS Nedirbkite, jei nėra sumontuo- tas šoninio išmetimo deekto- rius. (tik modeliams su šoniniu išmetimu)

DAIKTŲ IŠMETIMO PAVO-

JUS Darbo metu žmonės turi laiky- tis už darbo zonos ribų. ĮRENGINIO APSIVERTIMO PAVOJUS Nenaudoti šio įrenginio, jei nuolydis didesnis nei 10°.

PAVOJUS Užtikrinti, kad vaikai yra sau- giu atstumu nuo įrenginio, kai jis veikia.

Pjovimo įtaisai veikia. Nekišti rankų ar kojų į pjovimo įtaiso vidų. SAUGOS INSTRUKCIJA Pažeistos arba neįskaitomos lipnios etiketės turi būti pakeistos naujomis. Užsakyti naujas etiketes artimiausiame įgaliotajame techninės priežiūros centre.LT - 9

4.3 IDENTIFIKACINĖ ETIKETĖ

Identikacinėje etiketėje pateikiama tokia informacija (1 pav.):

6. Gamintojo adresas ir pavadinimas.

8. Maksimalus variklio darbo greitis.

10. Elektros įrenginių apsaugos laipsnis.

Perrašyti įrenginio identikacinius duomenis atitinkamuose etiketės, esančios viršelio užpakalinėje pusėje, laukuose. SAUGOS INSTRUKCIJA Kaskart kreipiantis į įgaliotąjį techninės priežiūros centrą, naudoti identikacinius duomenis, pateiktus identikacinėje gaminio etiketėje. PASTABA Atitikties deklaracijos pavyzdys yra šio vadovo paskutiniuose puslapiuose.

SUDEDAMOSIOS DALYS Įrenginys susideda iš tokių pagrindinių sudedamųjų dalių, kurios atlieka šias funkcijas (1 pav. ): A. Pjovimo įtaisų blokas: tai blokas, susidedantis iš gaubto, kuris dengia besisukančius pjovimo įtaisus, bei patys pjovimo įtaisai. B. Pjovimo įtaisai: tai elementai, skirti žolės pjovimui; jų kraštuose esantys sparneliai padeda nukreipti nupjautą žolę išmetimo kanalo link. C. Šoninio išmetimo deektorius: apsaugos įtaisas, kuris neleidžia, kad bet kokie pjovimo įtaisų sugriebti daiktai būtų išmesti iš įrenginio(tik modeliams su šoniniu išmetimu). D. Išmetimo kanalas: tai jungiamasis elementas tarp pjovimo įtaisų bloko ir surinkimo maišo (tik modeliams su galiniu surinkimu). E. Surinkimo maišas: be nupjautos žolės surinkimo funkcijos, taip pat yra saugos elementas, užkertantis kelią bet kokiems pjovimo įtaiso surinktiems objektams būti išmestiems toli nuo įrenginio (tik modeliams su galiniu surinkimu). F. Galinio išmetimo apsaugos įtaisas (galimas užsakius): montuojamas surinkimo maišo vietoje, neleidžia pjovimo įtaisų surinktiems daiktams būti nusviestiems toli nuo įrenginio (tik modeliams su galiniu surinkimu). G. Vairuotojo sėdynė: tai operatoriaus darbo vieta, ji yra aprūpinta jutikliu, kuris aptinka duomenis, reikalingus saugos įtaisų įsijungimui. H. Ašmenų variklis: leidžia judėti pjovimo įtaisams.

I. Transmisijos variklis:

užtikrina ratų judėjimą. J. Akumuliatorius: tiekia energiją varikliams ir visoms įrenginio elektrinėms sudedamosioms dalims. K. Priekinis buferis: apsaugo priekines įrenginio detales. L. Vairas: valdo priekinių ratų pasukimus. M. Mygtukų skydelis: sąsaja, kurioje sutelktos pagrindinės įrenginio naudojimo komandos.

ĮSPĖJIMAS Būtina laikytis saugos reikalavimų, aprašytų skyr. 2. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus. Nenaudoti įrenginio, kol nėra baigti darbai, aprašyti skyriuje „SURINKIMAS“. Sandėliavimo ir transportavimo sumetimais, kai kurios įrenginio sudėtinės dalys nėra surinktos tiesiogiai gamykloje, todėl jos turi būti sumontuotos nuėmus pakuotę bei laikantis šių nurodymų. Išpakavimas ir baigiamieji surinkimo darbai turi būti atliekami ant lygaus ir tvirto paviršiaus, kur būtų pakankamai vietos įrenginio ir jo pakuotės judėjimui, visada naudojant tinkamus įrankius.LT - 10

5.1 SURINKIMUI SKIRTOS

SUDEDAMOSIOS DALYS Pakuotėje yra surinkimui skirtos sudedamosios dalys, išvardintos šioje lentelėje: Aprašymas 1 Vairas 2 Prietaisų skydo gaubtas ir vairo surinkimo komponentai 3 Vairuotojo sėdynė 4 Įkroviklis 5 Priekinis buferis 6 Atraminiai ratukai 7 Maišas su montavimo įranga ir instrukcijomis (tik modeliams su galiniu surinkimu) 8 Apatinė galinės plokštės dalis, maišo atramos ir atitinkami surinkimo bei mon- tavimo priedai (tik modeliams su galiniu surinkimu) 9 Šoninio išmetimo deektorius (tik mode- liams su šoniniu išmetimu) 10 Pjovimo įtaisų bloko šoniniai sutvirtinimai (tik modeliams su šoniniu išmetimu, jei numatyta). 11 Maišas su: - naudojimo instrukcijomis ir dokumentais - sėdynės surinkimo varžtai - šoninio išmetimo deektoriaus surinki- mo elementai (tik modeliams su šoniniu išmetimu) - 2 užvedimo raktai 12 Mobiliojo telefono laikiklio rinkinys (jei numatyta)

1. Atsargiai išardyti pakuotę stengiantis

nepamesti sudedamųjų detalių.

2. Peržiūrėti dėžėje esančius dokumentus,

taip pat šią instrukciją.

3. Ištraukti iš dėžės visas nesumontuotas

4. Išimti įrenginį iš pakuotės laikantis

šių atsargumo priemonių:

• pakelti maksimaliu aukščiu pjovimo įtaisų bloką ( 6.4 par.), tokiu būdu bus išvengta jo pažeidimų nukeliant įrenginį nuo padėklo pagrindo;

• perkelti galinės pavaros atblokavimo svirtį į atblokavimo padėtį (6.3 par.);

• nukelti įrenginį nuo padėklo pagrindo.

5.2 VAIRO MONTAVIMAS

1. Įrenginį pastatyti tiesiai ir

(3.B pav.), užtikrindami, kad kaištis (3.C pav.) būtų tinkamai įstatytas į stebulės lizdą.

3. Uždėkite vairo dangtį (3.D pav.) ir užksuokite

penkis kablius jiems skirtose vietose.

4. Sumontuokite vairą (3.E pav.) ant

stebulės (3.A pav.) taip, kad stipinai būtų nukreipti į sėdynę. 5a. Tik „I“ tipo vairui – įdėkite tarpinę (3.F pav.) ir pritvirtinkite vairą pridedamais varžtais (3.G pav.) nurodyta eilės tvarka. 5b. Tik „II“ tipo vairui – pritvirtinkite vairą pridedamais varžtais (3.F, 3.G pav.) nurodyta eilės tvarka. 6a. Tik „I“ tipo vairui – pritvirtinkite vairo dangtį (3.H pav.), užksuodami jam skirtoje vietoje. 6b. Tik „II“ tipo vairui – pritvirtinkite mobiliojo telefono laikiklį (3.H pav.), užksuodami jam skirtoje vietoje.

5.3 SĖDYNĖS MONTAVIMAS

Sumontuokite sėdynę (4.A pav.) ant plokštės (4.B pav.) naudodami varžtus (4.C pav.).

5.4 PRIEKINIO BUFERIO SURINKIMAS

1a. Tik „I“ tipo buferiams – surinkite priekinį buferį (5.A pav.) apatinėje rėmo dalyje (5.B pav.), naudodami keturis varžtus (5.C pav.). 1b. Tik „II“ tipo buferiams

1. Sumontuokite du laikiklius (5.A pav.)

ir (5.B pav.) rėmo apačioje (5.C pav.) atsižvelgiantį į paveikslėlyje parodytą montavimo kryptį: R = dešinė; L = kairė.

2. iki galo priveržkite varžtus (5.D pav.).

3. Pritvirtinkite priekinį buferį (5.E pav.) prie

laikiklių (5.A pav.) ir (5.B pav.) naudodami varžtus (5.F pav.) ir veržles (5.G pav.).

1. Iš vidinės šoninio išmetimo deektoriaus

pusės (6.A pav.) sumontuoti spyruoklę (6.B pav.) įvedant galą (6.B.1 pav.) į angą ir sukant taip, kad tiek spyruoklė (6.B pav.), tiek galas (6.B.2 pav.) būtų gerai įstatyti į atitinkamas jiems skirtas vietas.

2. Šoninio išmetimo deektorių (6.A pav.)

padėti prie pjovimo įtaisų bloko laikiklių (6.C pav.) ir veržliarakčio pagalba sukti antrą spyruoklės (6.B pav.) galą (6.B.2LT - 11 pav.) taip, kad jis atsirastų šoninio išmetimo deektoriaus išorėje.

3. Įterpti kaištį (6.D pav.) į laikiklių (6.C

pav.) ir į šoninio išmetimo deektoriaus angas, perkišant jį spyruoklės įvijų viduje (6.B pav.) iki tol, kol perforuotas jo galas visiškai išlįs iš vidinio laikiklio.

4. Įstatyti vielokaištį (6.E pav.) į kaiščio (6.D

pav.) angą (6.D.1 pav.) ir pasukti kaištį tiek, kad būtų galima užlenkti du vielokaiščio galus (6.E.1 pav.) (naudojant reples) tokiu būdu, kad jis negalėtų išsimauti ir neleistų kaiščiui išslysti (6.D pav.). ĮSPĖJIMAS Užsitikrinti, kad spyruoklė taisyklingai veiktų, stabiliai išlaikydama šoninio išmetimo deektorių nuleistoje padėtyje ir kad kaištis būtų gerai įvestas, be galimybės atsitiktinai iškristi iš savo vietos. Įsitikinti, kad šoninio išleidimo apsauga (7.A pav.) yra nuleista ir užrakinta saugos svirtimi (7.B pav.). DĖMESIO Prieš išmontuodami arba atlikdami deektoriaus techninę priežiūrą, nepamirškite pastumti saugos svirtį (8.B pav.) ir pakelti šoninio išleidimo apsaugą (8.A pav.), kad būtų galima išmontuoti. PASTABA Norint išmontuoti deektorių, atlikti atvirkštine tvarka montavimo etapus.

IŠMETIMU, JEI NUMATYTA) Užbaikite pjovimo įtaisų mazgo surinkimą pritvirtindami šoninius sutvirtinimus prie pjovimo įtaisų mazgo prolio naudodami atitinkamus varžtus (9 pav.)

(10.A pav.) ir (10.B pav.), laikydamiesi paveikslėlyje nurodytos montavimo krypties, pritvirtinkite juos varžtais (10.C pav.) ir veržlėmis (10.D pav.) ir priveržkite iki galo.

2. Išsukite du varžtus (10.H pav.),

kurie bus naudojami vėliau.

3. Sumontuokite galinės plokštės apatinę dalį

(10.E pav.) ir pritvirtinkite ją prie apatinių laikiklių varžtais (10.F pav.) ir veržlėmis (10.G pav.), tačiau visiškai jų neužveržkite.

4. Užbaikite tvirtinti galinės plokštės apatinę

dalį (10.E pav.), priverždami iki galo prieš tai pašalintus du centrinius varžtus (10.H pav.) ir keturis viršutinius varžtus (10.I pav.)

6. Įstatykite pilno maišo įspėjamojo įtaiso

svirtį (10.J pav.) į korpusą (10.K pav.) ir stumkite žemyn, kol ji užsiksuos.

7. Sumontuokite du apatinius surinkimo

maišo laikiklius (10.L pav.) ir (10.M pav.), laikydamiesi paveikslėlyje nurodytos montavimo krypties, pritvirtinkite juos varžtais (10.N pav.) ir spyruoklinėmis poveržlėmis (10.O pav.) ir priveržkite iki galo.

1. Dviejų kumštelių svirtį (11.A pav.) sulygiuokite

su žolės surinktuvo laikikliais (11.B pav.) naudodami surinkimo maišo atidarymo / uždarymo mygtukus (13.U, V pav.). PASTABA Norint atlikti suderinimą ir rankiniu būdu sureguliuoti dviejų kumštelių svirties (11.A pav.) padėtį, reikia laikyti nuspaustą surinkimo maišo atidarymo (13.U pav.) arba uždarymo (13.V pav.) mygtuką.

2. Užkabinkite surinkimo maišą (16.A pav.) ant

laikiklių (16.B pav.) ir išcentruokite jį galinės plokštės atžvilgiu. Centravimas užtikrinamas naudojant dešinį laikiklį kaip šoninę atramą.LT - 12

3. Uždarykite surinkimo maišą (11.C pav.)

paspausdami ir palaikydami surinkimo maišo uždarymo mygtuką (13.V pav.). PASTABA Norėdami išimti surinkimo maišą (11.C pav.), pakelkite jį taip, kad nuo plokštės liktų maždaug 10 ÷ 15 cm, kaip parodyta 11 pav.

Šis raktinis komutatorius veikia kaip bendras jungiklis, įjungiantis arba išjungiantis įrenginio paleidimo grandinę. Raktinis komutatorius (12.A pav.) turi 2 padėtis:

1. Raktas išjungtas. Maitinimo grandinė

išjungiama ir įrenginys išsijungia. Nė viena funkcija negali būti aktyvinta

2. Raktas įstatytas visiškai.

Įrenginys paruoštas paleidimui.

Traukos pedalas (12.F pav.) aktyvinta ratų trakciją ir reguliuoja įrenginio greitį tiek važiuojant į priekį, tiek ir atgal.

1. Priekinė eiga: paspaudžiant

pedalą pirmyn, įrenginys juda į priekį. Didinant slėgį pedalui , palaipsniui didinamas įrenginio greitis.

paspaudus pedalą atgal, įrenginys juda atgal. Mažinant slėgį pedalui , palaipsniui mažinamas įrenginio greitis.

3. Rankinis stabdys: kai

paleidžiamas pedalas, automatiškai įjungiamas darbinis stabdys, kuris lėtina ir sustabdo įrenginį, užkirsdamas kelią bet kokiam judėjimui tol, kol traukos pedalas dar kartą bus paspaustas. PASTABA Kai operatorius palieka savo vietą, traukos pedalas išsijungia.

Pavarų perjungimo / išjungimo svirtis (12.H pav.) leidžia rankiniu būdu perkelti įrenginį, jo neįjungus. Ši komanda turi dvi padėtis, žymimas simboliais:

1. Įvesta pavarų dėžė: perkelkite

svirtį (12.H pav.) į horizontalią padėtį (A). Įrenginys gali būti perkeliamas įprastai paleidžiant.

2. Transmisija atjungta:

perkelkite svirtį (12.H pav.) žemyn (B). Įrenginys gali būti perkeliamas rankiniu būdu, nepaleidžiant variklio. ĮSPĖJIMAS Rankiniu būdu perkelti įrenginį tik lygiu paviršiumi. SAUGOS INSTRUKCIJA Įjungimo / išjungimo svirtis niekada neturi būti tarpinėje padėtyje. Tokia sąlyga perkaitina ir žaloja transmisiją.

ir „II“ tipo modeliams) Naudojant šią svirtį (12.G pav.) yra vykdomas pakėlimas ir nuleidimas pjovimo įtaisų bloko, kuris gali būti išdėstytas 7 skirtingais pjovimo aukščiais. Šios septynios padėtys yra nurodytos nuo «1» iki «7» atitinkamoje plokštelėje; jos atitinka įvairius pjovimo aukščius nuo 3 iki 8 cm. Norėdami pakeisti vieną padėtį į kitą, pastumkite svirtį į šoną ir įstatykite ją į vieną iš stabdymo įpjovų.

6.4.2 Reguliavimo mygtukai (tik

„III“ tipo modeliams) Naudojant šiuos mygtukus yra vykdomas pakėlimas (13.S pav.) ir nuleidimas (13.T pav.) pjovimo įtaisų bloko, kuris gali būti išdėstytas 7 skirtingais pjovimo aukščiais.LT - 13 Septynios padėtys vaizduojamos graškai ekrane (13.W pav.) ir atitinka pjovimo aukštį nuo 3 iki 8 cm. Norėdami pereiti iš vienos padėties į kitą, spauskite reguliavimo mygtukus (13.S pav., 13.T pav.), kol pasieksite norimą padėtį. Arba, laikant nuspaustą vieną iš dviejų reguliavimo mygtukų, pjovimo bloko aukštį galima nepertraukiamai keisti iki norimos padėties. PASTABA Jei raktas iki galo įkištas (12.A pav.), paspaudus atbulinės eigos mygtuką (13.C pav.) kartu su pakėlimo (13.S pav.) arba nuleidimo (13.T pav.) mygtukais pjovimo įtaisų blokas bus pakeltas arba nuleistas net tada, kai vairuotojo nebus kabinoje.

6.5 AVARINIS MYGTUKAS

Avarinis mygtukas (12.B pav.) leidžia nedelsiant sustabdyti įrenginį avarijos atveju. Mygtukas yra dviejų padėčių:

1. Įjungta: paspaudus avarinį

mygtuką sustabdomi pjovimo ir pavaros valdymo įtaisų varikliai.

2. Išjungta: pasukite avarinį mygtuką

pagal laikrodžio rodyklę, kad jį išjungtumėte ir atkurtumėte visas funkcijas. Norėdami paleisti įrenginį, pakartokite paleidimo procedūrą naudodami raktą (7.4 par.). PASTABA Įrenginio negalima paleisti, jei avarinis mygtukas įjungtas. PERSPĖJIMAS Avarinis mygtukas niekada neturėtų būti naudojamas kaip įprastas įrenginio sustabdymo būdas.

6.6 PAPILDOMAS LIZDAS USB PRIEDAMS

Šiuo lizdu (12.I pav.) galima įkrauti USB įrenginius. Jo funkcija yra tik įkrauti. Lizdas neturi ryšio su prijungtu USB įrenginiu funkcijos. Kištukiniame lizde įtampa yra tik tuomet, kai raktas (12.A pav.) yra visiškai įstatytas. Neįkraukite prie USB lizdo prijungto priedo lietingomis, drėgnomis ar aukštos temperatūros sąlygomis, kai jį tiesiogiai veikia saulės spinduliai. Naudojimas tokiomis sąlygomis panaikina garantiją ir atleidžia gamintoją nuo bet kokios atsakomybės iškilus problemų. Neatidarykite USB lizdo dangtelio lyjant lietui arba dulkėtose vietose. Gamintojas neprisiima jokios atsakomybės už prie USB lizdo prijungto priedo sugadinimą ar duomenų praradimą jo naudojimo metu.

• Dvigubo garso signalo skleidimas rodo, kad nėra surinkimo maišo. Patikrinkite, ar yra surinkimo maišas arba ar teisingai sumontuotas (tik modeliuose su galiniu surinkimu).

• Nepertraukiamas garsinis signalas rodo, kad surinkimo maišas yra pilnas. Ištuštinkite jį (žr. 7.5.4 skyrių) (tik modeliuose su galiniu surinkimu).

• Viengubo garso signalo skleidimas rodo, kad negalimas pjovimas atbuline eiga. Žr. piktogramą 13.C pav.

• Pertraukiamas garsinis signalas nurodo, kad raktas yra įstatytas, tačiau per kelias minutes nuo jo įstatymo įrenginys nebuvo įjungtas.

GALINIU SURINKIMU) Šia svirtimi, kurią galima nuimti nuo sėdynės, galima apversti surinkimo maišą, kad jis būtų ištuštintas, ir taip sumažinti operatoriaus pastangas (12.E pav.).LT - 14

6.9 MYGTUKŲ SKYDELIS

Atsižvelgiant į modelį, jūsų įrenginyje gali būti sumontuotas vienas iš toliau aprašytų (12.C pav., 12.D pav.ir 12.L pav.) mygtukų skydelių:

6.9.1 Mygtukų skydelis („I“ tipo) 13 pav.

Įrenginio paleidimo mygtukas Iki galo įstačius raktą, šis mygtukas (13.A pav.) įjungia įrenginį ir visas funkcijas. PASTABA Jei įvykdytos visos saugos sąlygos, užsidega piktograma „READY“ (13.K pav.) ir įrenginį galima naudoti (žr. 7.4 par.). Pjovimo įtaisų įjungimo ir (arba) išjungimo mygtukas Paspaudus mygtuką 13.B pav. pjovimo įtaisai įjungiami ir (arba) išjungiami.

• Įjungus pjovimo įtaisus, jie pradeda veikti po kelių sekundžių.

• Išjungus pjovimo įtaisus, tuo pat metu yra aktyvinamas stabdys, kuris sustabdo sukimąsi per kelias sekundes. PASTABA Jei pjovimo įtaisai yra įjungiami nesilaikant numatytų saugumo sąlygų, įrenginys užgęsta arba negali būti paleidžiamas (žiūrėti 7.2.2 par.). Pjovimo atbuline eiga patvirtinimo mygtukas Paspaudus ir laikant nuspaustą mygtuką 13.C pav. leidžiama pjauti atbuline eiga. Norėdami atlikti pjovimą atbuline eiga, įjunkite pjovimo įtaisus ir tuo pat metu laikykite nuspaudę mygtuką. PASTABA Jei neleidžiama pjauti atbuline eiga, apie tai pranešama vienu garsiniu signalu. Žibintų uždegimo mygtukas Paspaudus mygtuką 13.D pav. įjungiami ir išjungiami žibintai. Kai žibintai įjungti, užsidega piktograma 13.L pav. Dėmesio piktograma Jei piktograma 13.E pav. šviečia, vadinasi, nesilaikoma saugos sąlygų arba galimas įrenginio gedimas (žr. 15 skyrių). Akumuliatoriaus šviesos diodai Šviesos diodai 13.F pav. paprastai rodo įrenginio akumuliatorių įkrovos lygį, tačiau tam tikri jų apšvietimo būsenos deriniai suteikia informacijos apie įrenginio gedimus (žr. 15 skyrių). Piktograma „Ready“ Kai įrenginys įjungtas ir paruoštas naudoti, užsidega 13.K pav. piktograma. Piktograma „Bluetooth“ Kai įrenginys ir duomenų mainų įrenginys yra sujungti, užsidega 13.M pav. piktograma. Valdiklių ir (arba) variklio perkaitimo piktograma 13.N pav. piktograma rodo elektrinių komponentų perkaitimą. Žr. 15 skyr. Pavarų įjungimo ir (arba) išjungimo svirties piktograma 13.O pav. piktograma užsidega, kai transmisija neįjungta (žr.

6.3 par. ir 15 skyrių).

Operatoriaus buvimo piktograma Jei operatorius nesėdi ant sėdynės, užsidega piktograma 13.P pav. (žr. 7.2.2 par.). Avarinio mygtuko piktograma Jei įjungtas avarinis mygtukas, užsidega piktograma 13.Q pav. (žr. 6.5 par.).LT - 15

6.9.2 Mygtukų skydelis („II“ tipo) 13 pav.

Įrenginio paleidimo mygtukas Iki galo įstačius raktą, šis mygtukas (13.A pav.) įjungia įrenginį ir visas funkcijas. PASTABA Jei įvykdytos visos saugos sąlygos, užsidega piktograma „READY“ (13.K pav.) ir įrenginį galima naudoti (žr. skyr. 7.4). Pjovimo įtaisų įjungimo ir (arba) išjungimo mygtukas Paspaudus mygtuką 13.B pav. pjovimo įtaisai įjungiami ir (arba) išjungiami.

• Įjungus pjovimo įtaisus, jie pradeda veikti po kelių sekundžių.

• Išjungus pjovimo įtaisus, tuo pat metu yra aktyvinamas stabdys, kuris sustabdo sukimąsi per kelias sekundes. PASTABA Jei pjovimo įtaisai yra įjungiami nesilaikant numatytų saugumo sąlygų, įrenginys užgęsta arba negali būti paleidžiamas (žiūrėti 7.2.2 par.). Pjovimo atbuline eiga patvirtinimo mygtukas Paspaudus ir laikant nuspaustą mygtuką 13.C pav. leidžiama pjauti atbuline eiga. Norėdami atlikti pjovimą atbuline eiga, įjunkite pjovimo įtaisus ir tuo pat metu laikykite nuspaudę mygtuką. PASTABA Jei neleidžiama pjauti atbuline eiga, apie tai pranešama vienu garsiniu signalu. Žibintų uždegimo mygtukas Paspaudus mygtuką 13.D pav. įjungiami ir išjungiami žibintai. Kai žibintai įjungti, užsidega piktograma 13.L pav. Mygtukas „GREIČIO PALAIKYMAS“ Paspaudus mygtuką 13.G pav. įjungiama ir (arba) išjungiama funkcija „GREIČIO PALAIKYMAS“. „Greičio palaikymas“ yra valdiklis, leidžiantis išlaikyti norimą greitį važiuojant į priekį, nespaudžiant traukos pedalo.

• Paspaudus „GREIČIO PALAIKYMO“ įrenginio (13.G pav.) valdiklį, kai vyksta judėjimas priekine pavara, įrenginys išlaiko tuo metu pasiektą greitį, be būtinybės minti traukos pedalą (12.F pav.). Kai funkcija aktyvi, valdymo skydelyje užsidega piktograma 13.I pav. PASTABA

funkcijos negalima įjungti važiuojant atbuline eiga. PASTABA Kylant į kalną arba leidžiantis nuo kalno, greitis gali skirtis nuo nustatyto lygioje vietoje. Siekiant išjungti prietaisą ir iš naujo nustatyti važiavimo greičio kontrolę paspaudus traukos pedalą (12.F pav.), pakanka:

• paspausti mygtuką 13.G pav. arba

• paspausti traukos pedalą (12.F pav.).LT - 16 Pjovimo įtaiso režimo pasirinkimo mygtukas Šiuo mygtuku (13.H pav.) galima pasirinkti 3 skirtingus pjovimo įrenginio sukimosi greičius.

1. „ECO“: Pjovimo įrenginio

sukimosi greitis sumažinamas, kad ilgiau veiktų akumuliatorius. Kai funkcija aktyvi, užsidega „lapo“ piktograma (13.J pav.). DĖMESIO Nerekomenduojama naudoti šios funkcijos sudėtingomis pjovimo sąlygomis (pjaunant tankią, aukštą, drėgną veją).

2. „NORMAL“: standartinis

pjovimo įtaiso sukimosi greitis, naudojamas įprastomis žolės pjovimo sąlygomis

3. „BOOST“: Pjovimo įtaiso

sukimosi greitis padidinamas pjaunant veją sudėtingomis sąlygomis (pjaunant tankią, aukštą, drėgną veją). Kai funkcija aktyvi, užsidega „besisukančio peilio“ piktograma (13.R pav.). Sutrumpėja akumuliatoriaus veikimo laikas. Dėmesio piktograma Jei piktograma 13.E pav. šviečia, vadinasi, nesilaikoma saugos sąlygų arba galimas įrenginio gedimas (žr. 15 skyrių). Akumuliatoriaus šviesos diodai Šviesos diodai 13.F pav. paprastai rodo įrenginio akumuliatorių įkrovos lygį, tačiau tam tikri jų apšvietimo būsenos deriniai suteikia informacijos apie įrenginio gedimus (žr. 15 skyrių). Piktograma „Ready“ Kai įrenginys įjungtas ir paruoštas naudoti, užsidega 13.K pav. piktograma. Piktograma „Bluetooth“ Kai įrenginys ir duomenų mainų įrenginys yra sujungti, užsidega 13.M pav. piktograma. Valdiklių ir (arba) variklio perkaitimo piktograma 13.N pav. piktograma rodo elektrinių komponentų perkaitimą. Žr. 15 skyr. Pavarų įjungimo ir (arba) išjungimo svirties piktograma 13.O pav. piktograma užsidega, kai transmisija neįjungta (žr.

6.3 par. ir 15 skyrių).

Operatoriaus buvimo piktograma Jei operatorius nesėdi ant sėdynės, užsidega piktograma 13.P pav. (žr. 7.2.2 par.). Avarinio mygtuko piktograma Jei įjungtas avarinis mygtukas, užsidega piktograma 13.Q pav. (žr. 6.5 par.). „ECO“ piktograma Jei pasirinktas „ECO“ pjovimo režimas, užsidega piktograma 13.J pav. „BOOST“ piktograma Jei pasirinktas „BOOST“ pjovimo režimas, užsidega piktograma 13.J pav.

6.9.3 Mygtukų skydelis („III“ tipo) 13 pav.

Įrenginio paleidimo mygtukas Iki galo įstačius raktą, šis mygtukas (13.A pav.) įjungia įrenginį ir visas funkcijas. PASTABA Jei įvykdytos visos saugos sąlygos, užsidega ekrano apskritojo elemento (13III.F, 13III.Y, 13III.Z pav.) baltoji dalis ir rodoma akumuliatoriaus būklė (13.F ir 13.Y), pjovimo aukštis (13.W) ir aktyvios funkcijos. Įrenginį galima naudoti (žr. skyr. 7.4).LT - 17 Pjovimo įtaisų įjungimo ir (arba) išjungimo mygtukas Paspaudus mygtuką 13.B pav. pjovimo įtaisai įjungiami ir (arba) išjungiami.

• Įjungus pjovimo įtaisus, jie pradeda veikti po kelių sekundžių.

• Išjungus pjovimo įtaisus, tuo pat metu yra aktyvinamas stabdys, kuris sustabdo sukimąsi per kelias sekundes. PASTABA Jei pjovimo įtaisai yra įjungiami nesilaikant numatytų saugumo sąlygų, įrenginys užgęsta arba negali būti paleidžiamas (žiūrėti 7.2.2 par.). Pjovimo atbuline eiga patvirtinimo mygtukas Paspaudus ir laikant nuspaustą mygtuką 13.C pav. leidžiama pjauti atbuline eiga. Norėdami atlikti pjovimą atbuline eiga, įjunkite pjovimo įtaisus ir tuo pat metu laikykite nuspaudę mygtuką. PASTABA Jei neleidžiama pjauti atbuline eiga, apie tai pranešama vienu garsiniu signalu. Žibintų uždegimo mygtukas Paspaudus mygtuką 13.D pav. įjungiami ir išjungiami žibintai. Kai žibintai įjungti, užsidega piktograma 13.L pav. Mygtukas „GREIČIO PALAIKYMAS“ Paspaudus mygtuką 13.G pav. įjungiama ir (arba) išjungiama funkcija „GREIČIO PALAIKYMAS“. „Greičio palaikymas“ yra valdiklis, leidžiantis išlaikyti norimą greitį važiuojant į priekį, nespaudžiant traukos pedalo.

• Paspaudus „GREIČIO PALAIKYMO“ įrenginio (13.G pav.) valdiklį, kai vyksta judėjimas priekine pavara, įrenginys išlaiko tuo metu pasiektą greitį, be būtinybės minti traukos pedalą (12.F pav.). Kai funkcija aktyvi, valdymo skydelyje užsidega piktograma 13.I pav. PASTABA

funkcijos negalima įjungti važiuojant atbuline eiga. PASTABA Kylant į kalną arba leidžiantis nuo kalno, greitis gali skirtis nuo nustatyto lygioje vietoje. Siekiant išjungti prietaisą ir iš naujo nustatyti važiavimo greičio kontrolę paspaudus traukos pedalą (12.F pav.), pakanka:

• paspausti mygtuką 13.G pav. arba

• paspausti traukos pedalą (12.F pav.).LT - 18 Pjovimo įtaiso režimo pasirinkimo mygtukas Šiuo mygtuku (13.H pav.) galima pasirinkti 3 skirtingus pjovimo įrenginio sukimosi greičius.

1. „ECO“: Pjovimo įrenginio

sukimosi greitis sumažinamas, kad ilgiau veiktų akumuliatorius. Kai funkcija aktyvi, užsidega „lapo“ piktograma (13.J pav.). DĖMESIO Nerekomenduojama naudoti šios funkcijos sudėtingomis pjovimo sąlygomis (pjaunant tankią, aukštą, drėgną veją).

2. „NORMAL“: standartinis

pjovimo įtaiso sukimosi greitis, naudojamas įprastomis žolės pjovimo sąlygomis

3. „BOOST“: Pjovimo įtaiso

sukimosi greitis padidinamas pjaunant veją sudėtingomis sąlygomis (pjaunant tankią, aukštą, drėgną veją). Kai funkcija aktyvi, užsidega „besisukančio peilio“ piktograma (13.R pav.). Sutrumpėja akumuliatoriaus veikimo laikas. Pjovimo aukščio reguliavimo mygtukai Naudojant šiuos mygtukus yra vykdomas pakėlimas (13.S pav.) ir nuleidimas (13.T pav.) pjovimo įtaisų bloko, kuris gali būti išdėstytas 7 skirtingais pjovimo aukščiais. Žiūrėti 6.4.2 par. Surinkimo maišo atidarymo / uždarymo mygtukai Šiais mygtukais galima atidaryti (13.U pav.) ir uždaryti (13.V pav.) surinkimo maišą. Žiūrėti 7.5.4 par. Dėmesio piktograma Jei piktograma 13.E pav. šviečia, vadinasi, nesilaikoma saugos sąlygų arba galimas įrenginio gedimas (žr. 15 skyrių). Akumuliatoriaus šviesos diodai Šviesos diodai 13.F pav. paprastai rodo įrenginio akumuliatorių įkrovos lygį, tačiau tam tikri jų apšvietimo būsenos deriniai suteikia informacijos apie įrenginio gedimus (žr. 15 skyrių). Piktograma „Bluetooth“ Kai įrenginys ir duomenų mainų įrenginys yra sujungti, užsidega 13.M pav. piktograma. Valdiklių ir (arba) variklio perkaitimo piktograma 13.N pav. piktograma rodo elektrinių komponentų perkaitimą. Žr. 15 skyr. Pavarų įjungimo ir (arba) išjungimo svirties piktograma 13.O pav. piktograma užsidega, kai transmisija neįjungta (žr.

6.3 par. ir 15 skyrių).

Operatoriaus buvimo piktograma Jei operatorius nesėdi ant sėdynės, užsidega piktograma 13.P pav. (žr. 7.2.2 par.). Avarinio mygtuko piktograma Jei įjungtas avarinis mygtukas, užsidega piktograma 13.Q pav. (žr. 6.5 par.). „ECO“ piktograma Jei pasirinktas „ECO“ pjovimo režimas, užsidega piktograma 13.J pav. „BOOST“ piktograma Jei pasirinktas „BOOST“ pjovimo režimas, užsidega piktograma 13.J pav. Surinkimo maišo piktograma Piktograma 13.X pav. rodo, kad surinkimo maišas yra pakeltas ir kad prieš tęsiant darbą jį reikia vėl uždaryti. Pjovimo aukščio piktograma Piktograma 13.W pav. yra graškai suskirstyta į septynias sekcijas, kurių kiekviena žymi skirtingą pjovimo aukštį.LT - 19

Skaičiai 13.Y pav. rodo akumuliatoriaus įkrovos procentinę dalį. PASTABA Jei įrenginys sugenda, skaitmenys nurodo skaitmeninį klaidos kodą, identikuojantį gedimą.

Prireikus, įgaliotajam techninės priežiūros centrui pateikti klaidos kodo numerį.

Indikatorius 13.Z pav. rodo akumuliatoriaus srovės, kurią sugeria įrenginys, lygį. PASTABA Norėdami pailginti akumuliatoriaus veikimo laiką, reguliuokite pjovimo aukštį ir važiavimo pirmyn greitį taip, kad akumuliatoriaus absorbcija išliktų žalioje indikatoriaus zonoje.

„Bluetooth“ funkcija užtikrina tiesioginį belaidį ryšį tarp įrenginio ir įtaiso nedideliu atstumu. Įrenginyje turi būti įdiegta atitinkama keitimosi duomenimis programa:

1. atsisiųskite programėlę naudodami

43 pav. pavaizduotą QR kodą.

2. vykdykite nurodymus.

„Bluetooth“ ryšys įjungiamas automatiškai, kai įjungiamas įrenginys, o ryšys su įtaisu patvirtinamas piktograma 13.M pav. Patikrinkite, ar ryšys su prietaisu ir (arba) programa yra aktyvus.

Būtina laikytis saugos reikalavimų, aprašytų skyr. 2. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.

Prieš pradedant darbą, būtina atlikti visą eilę patikrinimų ir operacijų, tokiu būdu bus užtikrintas efektyvus darbas saugiomis sąlygomis.

7.1.1 Akumuliatoriaus patikrinimas

Prieš naudojant įrenginį pirmąjį kartą po jo įsigijimo, visiškai įkrauti akumuliatorių (8.2.2 skyrius). Prieš kiekvieną naudojimą patikrinti akumuliatoriaus įkrovimo lygį (13.F pav.).

Norėdami pakeisti sėdynės padėtį, atsukite keturis tvirtinimo varžtus (14.A pav.) ir pastumkite sėdynę išilgai atramos griovelių. Nustatę padėtį, priveržkite keturis varžtus (14.A pav.).

Tinkamas padangų slėgis yra pagrindinė sąlyga norint išgauti nepriekaištingą pjovimo įtaisų bloko sulygiavimą, o tuo pačiu ir tolygų vejos pjovimą.

1. Atsukti apsauginius gaubtus.

2. Prijungti vožtuvėlius prie suslėgtojo oro

išleidimo angos su manometru (15 pav.).

3. Nureguliuoti slėgį pagal Techninių

duomenų lentelėje pateiktus dydžius.

PASTABA Šis įrenginys leidžia atlikti vejos pjovimą įvairiais būdais; prieš pradedant darbą, patariama paruošti įrenginį pagal norimą atlikti pjovimo būdą.

Visada įsitikinti, kad vidinė deektoriaus spyruoklė (6.B pav.) ir saugos svirtis (7.B, 8.B pav.) veikia tinkamai, išlaikydamos jį pastoviai nuleistoje padėtyje.LT - 20 b. Žolės pjovimo ir surinkimo į surinkimo maišą galimybė (tik „I“ ir „II“ modeliuose su galiniu surinkimu).Užkabinkite surinkimo maišą (16.A pav.) ant laikiklių (16.B pav.) ir išcentruokite jį galinės plokštės atžvilgiu. Centravimas užtikrinamas naudojant dešinį laikiklį kaip šoninę atramą. Įsitikinti, jog surinkimo maišo angos apatinis vamzdis užsikabina už atitinkamo blokuojančio kabliuko (16.C pav.). c. Žolės pjovimo ir surinkimo į surinkimo maišą galimybė (tik „III“ tipo modeliuose su galiniu surinkimu).Žiūrėti 5.8. par. d. Žolės pjovimo ir galinio žolės išmetimo ant žemės galimybė (tik modeliuose su galiniu surinkimu) Jei norite dirbti be surinkimo maišo, galima įsigyti papildomą apsaugos nuo galinio išmetimo rinkinį (17 pav.; 16.5 skyr.), kuris turi būti pritvirtintas prie galinės plokštės, kaip nurodyta atitinkamoje instrukcijoje. e. Žolės pjovimo ir smulkinimo įranga Jei norima pjauti žolę, ją smulkiai susmulkinti ir palikti paskleistą ant vejos, galima užsisakyti mulčiavimo komplektą (16.1 par.), kuris turi būti pritvirtintas laikantis atitinkamų nurodymų.

7.1.5 Atraminių ratukų padėtis

Atraminių ratukų funkcija yra sumažinti velėnos plėšymo riziką, kylančią dėl pjovimo įtaisų bloko krašto vilkimosi dirbant nelygiuose paviršiuose. Parinkti ratukų padėtį kaip nurodyta ( 8.3 par.).

Atlikti žemiau aprašytus saugos patikrinimus bei įsitikinti, ar patikrinimo rezultatai atitinka lentelių duomenis.LT - 21 Būklė Veiksmas Rezultatas Operatorius sėdi. Važiavimo pedalas neutralioje padėtyje (pedalas atleistas). Avarinis mygtukas išjungtas. Įvesti iki galo raktą. Įrenginys paruoštas paleidimui. Įrenginys įjungtas ar juda. Operatorius pakyla nuo sėdynės. Visos funkcijos išjungiamos. Piktograma 13.E pav. mirksi ir užsidega piktograma 13.P. pav. Operatorius sėdi. Pavaros pedalas priekinės arba atbulinės eigos padėtyje. Bandyti įjungti įrenginį. Piktogramos 13.E ir 13.O pav. lieka šviesti, akumuliatoriaus šviesos diodai 1, 2, 4 ir 5 mirksi. „I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis Avarinis mygtukas aktyvuotas. Bandyti įjungti įrenginį. Įrenginys įsijungia. Piktograma 7.E pav. mirksi ir užsidega piktograma 7.Q pav. Traukos ir pjovimo įtaisai neveikia. Pjovimo įtaisai įjungti. Atbulinė eiga valdoma nelaikant nuspausto atbulinės eigos pjovimo leidimo mygtuko. Pjovimo įtaisai išsijungia. Pjovimo įtaisai įjungti. Pakeliamas surinkimo maišas arba nuimamas galinio išmetimo apsaugos įtaisas (tik modeliams su galiniu surinkimu). Pjovimo įtaisai išsijungia. SAUGOS INSTRUKCIJA Prieš naudojimą visada atlikti saugos patikrinimus.

7.2.1 Bendras saugos patikrinimas

Objektas Rezultatas Akumuliatorius Korpusas ir dangtelis nepažeisti. Galinio išmetimo apsaugos rinkinys, surinkimo maišas (tik modeliams su galiniu surinkimu). Vientisi. Jokių pažeidimų. Sumontuoti taisyklingai. Šoninio išmetimo apsaugos rinkinys (tik modeliams su šoniniu išmetimu). Vientisi. Jokių pažeidimų. Sumontuotas taisyklingai. Objektas Rezultatas Elektros kabeliai. Visa izoliacija nepriekaištinga. Jokių mechaninių pažeidimų. Paleisti įrenginį pirmine ir atgaline eiga ir atleisti traukos pedalą. Įrenginys sulėtėja ir sustoja. Saugos įtaisai Veikia kaip nurodyta

7.2.2 Saugos įtaisų patikrinimas

Saugos įtaisai suveikia pagal du kriterijus: A. sutrukdo elektrinio variklio užsivedimui, jeigu nėra laikomasi visų saugumo sąlygų; B. sustabdo variklį, jeigu trūksta nors vienos saugumo sąlygos.LT - 22 Būklė Veiksmas Rezultatas Įrenginys įjungtas ir juda. Atleidžiamas traukos pedalas. Įrenginys sulėtėja ir sustoja. Įrenginys įjungtas ir juda. Bandomasis važiavimas. Nėra neįprastų vibracijų, nėra jokių neįprastų garsų, vairas, valdikliai ir pedalai veikia tinkamai. PAVOJUS Jei bet kuris vienas iš rezultatų skiriasi nuo lentelėje pateiktų duomenų, įrenginio eksploatuoti negalima. Kreiptis į specializuotą techninio aptarnavimo centrą apžiūrai ir remonto darbams. PASTABA Visuomet prisiminti, kad saugos įtaisai užkerta kelią elektrinio variklio paleidimui, jei yra netenkinamos saugos sąlygos. Tokiais atvejais, atkūrę paleidimo leidimą, prieš vėl paleisdami įrenginį, ištraukite raktą.

7.3 NAUDOJIMAS NUOKALNĖSE

Nepaisant eigos krypties, laikytis apribojimų, nurodytų Techninių duomenų lentelėje ir 18 pav. Prisiminti, jog "saugių" šlaitų nebūna. Dirbant nuokalnėse reikalingas ypatingas dėmesys. Norint išvengti apsivertimų arba įrenginio kontrolės praradimo:

• Niekada nepjauti skersai šlaito. Nuožulnioje vejoje važiuoti pakilimo / nusileidimo kryptimi ir niekada skersai, atkreipiant ypatingą dėmesį į krypties pakeitimą bei kliūtis ties ratais (akmenis, šakas, šaknis ir t. t.), kurios galėtų sąlygoti šoninį paslydimą, apsivertimą arba įrenginio kontrolės praradimą.

• Įkalnėje arba nuokalnėje negalima staigiai sustoti arba vėl imti judėti.

• Švelniai ir su ypatingu dėmesiu įvesti trauką, tokiu būdu bus išvengta įrenginio apvirtimo.

• prieš bet kokį krypties pakeitimą ar ties staigiais posūkiais;

• prieš pradėdami važiuoti šlaitu, ypač nuokalnėje, kad užtikrintumėte saugų stabdymo kelią..

• Niekada neįvedinėti atbulinės eigos greičio sumažinimui nuokalnėje: tai gali sąlygoti įrenginio kontrolės praradimą, ypač dirbant ant slidžių paviršių.

2. Atsisėsti į vairuotojo vietą.

3. Įvesti raktą iki galo (12 pav.).

a. „I“ ir „II“ tipo modeliams:

4. Palaukite, kol bus atliktas įrenginio

elektrinis patikrinimas, kurio metu mygtukų skydelyje užsidegs piktogramos.

5. Paspausti įjungimo mygtuką (13.A pav.).

6. Palaukti, kol piktograma „Ready“ (13.K

pav.) užsidegs pastovia šviesa. b. „III“ tipo modeliams:

4. Palaukite, kol bus atliktas įrenginio

elektros patikrinimas, kurio metu užsidegs piktogramos centrinėje apskritoje mygtukų skydelio srityje (13III.F, 13III.Y, 13III.Z pav.).

5. Paspausti įjungimo mygtuką (13.A pav.).

6. Palaukite, kol užsidegs akumuliatoriaus

būsenos (13.F ir 13.Y), pjovimo aukščio (13.W) ir kitų aktyvių funkcijų piktogramos. PASTABA Pasibaigus elektrinei patikrai, žibintai akimirkai įsižiebia.

7.5.1 Eiga ir pervažiavimai

1. išjungti pjovimo įtaisus (13.B pav.);

2. nustatyti pjovimo įtaisų bloką

3. paspausti traukos pedalą norint, kad

įrenginys judėtų norima važiavimo kryptimi ir pasiektų pageidaujamą greitį, palaipsniui didinant pedalo spaudimą.

4. keliauti į darbo vietą.

PAVOJUS Traukos įterpimas turi vykti aprašytu būdu (6.2 par.), nes pernelyg staigus įjungimas gali sukelti staigų pakilimą arba transporto priemonės kontrolės praradimą, ypač šlaituose.LT - 23 PASTABA Atbulinės eigos pavara turi būti įvedama stovint.

7.5.2 Žolės pjovimas

1. Nustatyti pjovimo įtaisų bloką į

darbinę padėtį (6.4 par.).

2. Įvesti pjovimo įtaisus (13.B pav.)

tik ant velėnos, vengiant jų įvedimo žvyruotoje dirvoje arba pievoje, kur žolė yra pernelyg aukšta.

3. Pradėti judėti ir pjauti žolėtas vietas

reikia labai palaipsniui ir ypatingai atsargiai.

4. Nustatyti padavimo greitį ir pjovimo

aukštį (6.4 par.), atsižvelgiant į vejos būklę (žolės aukštis, tankis ir drėgmė) ir į nupjautos žolės kiekį. PERSPĖJIMAS Jei akumuliatoriaus įkrovos riba yra mažesnė nei 40 % (8.2.2 par.), važiavimo pirmyn greitis sumažėja. PASTABA Vejos išvaizda bus geresnė, jeigu pjūviai visuomet bus atliekami tame pačiame aukštyje ir paeiliui abiem kryptimis (20 pav.). PASTABA Norint važiuoti atgaline eiga su įjungtais pjovimo įtaisais, būtina nuspausti ir laikyti paspaudus sutikimo pjovimui atgaline eiga mygtuką (13.C pav.), tokiu būdu nebus sustabdytas variklis. Atjungti pjovimo įtaisus ir nustatyti pjovimo įtaisų bloką į maksimalų aukštį:

• Pervažiuojant iš vienos darbo zonos į kitą

• Važiuojant per nežolėtas teritorijas

• Kiekvieną kartą, kai reikia aplenkti kliūtį.

7.5.3 Patarimai gražios vejos palaikymui

• Norint išlaikyti puikios išvaizdos žalią ir minkštą veją, būtina, kad ji būtų pjaunama reguliariai. Veja gali būti sudaryta iš skirtingo tipo žolių. Dažnai pjaunant, smarkiau auga žolės, kurios vysto šaknis ir suformuoja standžią velėną; priešingu atveju, jei pjaunama rečiau, plinta aukštos ir laukinės žolės (dobilai, ramunės ir t.t.).

• Visada geriausia pjauti žolę, kai veja yra sausa.

• Pjovimo įtaisai turi būti nepažeisti ir gerai išgaląsti, tokiu būdu pjovimas bus lygus ir be išsipešiojimų, kurie sąlygoja viršūnių pageltimą.

• Pjovimo dažnis turi būti susijęs su žolės augimu, vengiant, kad tarp dviejų pjovimų žolė užaugtų per aukšta.

• Karštais ir sausais periodais patartina išlaikyti kiek aukštesnę žolę, tokiu būdu dirva mažiau išdžius.

• Gražiai sutvarkytos vejos optimalus aukštis yra maždaug 4-5 cm, vienu pjovimu nereikėtų trumpinti daugiau nei trečdalio viso aukščio. Labai aukštos žolės atveju, pjovimą geriau atlikti per du praėjimus, vienos dienos atstumu; pirmiausia praeiti pjovimo įtaisus nustačius didžiausiame aukštyje ir sumažinus apsukas, o antrąjį kartą – norimu aukščiu.

• Vejos išvaizda bus geresnė, jei pjūviai bus atliekami pakaitomis abiem kryptimis (20 pav.).

• Jei išmetimo kanalas yra linkęs užsikimšti žole, gerai būtų sumažinti greitį, nes jis gali būti per didelis pagal apdirbamos vejos sąlygas; jeigu problema kartojasi, galimos priežastys yra prastai išgaląsti pjovimo įtaisai arba deformuotas sparnelių prolis.

• Būti atidiems pjaunant ties krūmais ir netoli žemų apvadų, kurie galėtų pakenkti pjovimo įtaisų bloko sulygiavimui bei pjovimo įtaisų kraštams.

7.5.4 Surinkimo maišo ištuštinimas (tik

modeliams su galiniu surinkimu) PASTABA Surinkimo maišo ištuštinimas yra atliekamas tik išjungus pjovimo įtaisus; priešingu atveju, variklis sustos. PASTABA Neleisti surinkimo maišui persipildyti, taip bus išvengta išmetamojo kanalo užsikimšimo. Apie surinkimo maišo prisipildymą praneša nepertraukiamas garsinis signalas. Atlikti tokius žemiau aprašytus veiksmus:

1. Atjungti pjovimo įtaisus (13.B

pav.) ir signalas nutrūks.

2. Sustabdyti įrenginį.

a. „I“ ir „II“ tipo modeliams:

3. Ištraukti svirtį (21.A pav., jei numatyta)

arba paimti už galinės rankenos (21. A1 pav.) ir pakreipti surinkimo maišą, kad jį būtų galima ištuštinti.

4. Su įrenginiu pajudėti į priekį maždaug 1 m.LT - 24

5. Uždaryti surinkimo maišą taip, kad

liktų užsikabinęs už blokuojančio kabliuko (21.B pav.). b. „III“ tipo modeliams:

3. Paspausti maišo atidarymo mygtuką

(13.U pav.) maždaug 1 sek., kad maišas visiškai atsidarytų ir būtų ištuštintas; arba maišo atidarymo mygtuką galima laikyti nuspaustą tol, kol bus atidaryta ištuštinimui reikalinga anga. Atleidus mygtuką, maišas lieka pasirinktoje padėtyje.

4. Su įrenginiu pajudėti į priekį maždaug 1 m.

5. Paspausti ir palaikyti maišo uždarymo

mygtuką (13.V pav.), kad maišas būtų visiškai uždarytas. PASTABA Jei raktas iki galo įkištas (12.A pav.), paspaudus atbulinės eigos mygtuką (13.C pav.) kartu su atidarymo (13.U pav.) arba uždarymo (13.V pav.) mygtukais surinkimo maišas bus atidarytas arba uždarytas net tada, kai vairuotojo nebus kabinoje.

7.5.5 Išmetimo kanalo išvalymas (tik

modeliams su galiniu surinkimu) Labai aukštos arba šlapios žolės pjovimas, kartu su per dideliu judėjimo greičiu, gali sąlygoti išmetimo kanalo užsikimšimą. Užsikimšimo atveju, reikia atlikti 8.4.2.skyr. aprašytus veiksmus.

1. atjungti pjovimo įtaisus;

2. grįžti atgal nustačius pjovimo įtaisų bloką

į maksimalaus aukščio padėtį (6.4. par.).

Norint sustabdyti įrenginį:

1. Norint sustabdyti įrenginį, reikia

atleisti traukos pedalą.

2. Išjungti įrenginį ištraukiant raktą.

PASTABA Norėdami išsaugoti akumuliatoriaus įkrovą, nepalikite rakto įjungimo padėtyje, kai įrenginys nenaudojamas.

1. Prieš statant įrenginį į bet kokią

patalpą, palaukti, kol variklis atvės.

2. Atlikti valymo darbus (8.4 par.).

3. Patikrinti, ar nėra atsilaisvinusių arba

sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotąjį techninio aptarnavimo centrą.

4. Pastatyti įrenginį prie elektros lizdo ir

įkrauti akumuliatorių (8.2.2 par.), kad būtų visiškai įkrautas kito naudojimo metu. Kiekvieną kartą paliekant įrenginį be priežiūros arba pasitraukus iš vairuotojo vietos arba statant įrenginį:

1. Sustabdyti įrenginį;

2. Nustatyti pjovimo įtaisų bloką

į minimalų aukštį (1);

3. Įsitikinti, ar visos judančios detalės

yra visiškai sustojusios;

4. Ištraukti užvedimo raktą;

DĖMESIO Įrenginį visada palikite pavėsyje arba apsaugotoje vietoje, žemesnėje nei +35 °C temperatūroje.

PAVOJUS Būtina laikytis saugos reikalavimų, aprašytų skyr. 2. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus. Prieš atliekant bet kokius įrenginio patikrinimo, valymo arba techninės priežiūros / sureguliavimo darbus:

1. išjungti pjovimo įtaisą;

2. sustabdyti įrenginį;

3. įsitikinti, ar visos judančios detalės

yra visiškai sustojusios;

PAVOJUS Niekada nepalikite rakto įstatyto arba vaikams ar pašaliniams asmenims pasiekiamoje vietoje.LT - 25

5. perskaityti atitinkamus nurodymus;

6. Dėvėti tinkamą aprangą, naudoti darbines

pirštines ir apsauginius akinius Darbų tipai ir jų dažnumas yra apibendrinti „Priežiūros darbų lentelėje“. Ši lentelė padės išlaikyti jūsų įrenginio efektyvumą ir saugumą. Joje nurodyti pagrindiniai techninės priežiūros darbai ir jų periodiškumas. Atlikti atitinkamus veiksmus prieš baigiantis numatytam terminui. Neoriginalių detalių ir priedų naudojimas ar jų netaisyklingas sumontavimas gali turėti neigiamą poveikį įrenginio veiksmingumui ir saugumui. Gamintojas atsiriboja nuo bet kokios atsakomybės dėl žalos, nelaimingų atsitikimų ir sužeidimų, kuriuos sąlygoja šių produktų naudojimas. Originalias atsargines detales tiekia techninio aptarnavimo centrai ar įgaliotieji platintojai.

8.2.1 Akumuliatoriaus veikimo trukmė

Akumuliatoriaus veikimo trukmė (ir vejos plotas, kurį galima apdirbti iki įkrovimo) daugiausia priklauso nuo: A. darbo veiksnių, kuriems reikia daugiau energijos (pvz., pjaunant tankią, aukštą ir drėgną žolę). B. operatoriaus elgesio, kurio jis turėtų vengti:

• dažnų paleidimų ir išjungimų darbo metu;

• pernelyg žemo pjovimo aukščio, palyginus su vejos sąlygomis;

• pernelyg didelio greičio palyginus su norimos pašalinti žolės kiekiu. C. aplinkos veiksnių, pavyzdžiui, aukšta aplinkos temperatūra, viršijanti +35 °C. Norint optimizuoti akumuliatoriaus veikimo trukmę, visada patartina:

• pjauti žolę, kai veja yra sausa;

• pjauti žolę dažnai, tokiu būdu ji niekada nepasieks pernelyg didelio aukščio;

• nustatyti didesnį pjovimo aukštį, kai žolė labai aukšta ir atlikti pjovimą antrą kartą žemesniu aukščiu;

• kai žolė labai aukšta nenaudoti mulčiavimo funkcijos.

• žolę pjauti esant temperatūrai nuo +5 iki +35 °C.

• Naudoti „Eco“ funkciją (6.9.2, 6.9.3 par.).

8.2.2 Akumuliatoriaus įkrovimas

Energiją, reikalingą įrenginiui valdyti, užtikrina akumuliatorius, kuris reikalauja kruopštaus techninio aptarnavimo, kad būtų užtikrintas jo efektyvumas ir ilgas tarnavimo laikas. Jūsų įrenginio akumuliatorius turi būti būtinai įkrautas:

• Prieš pirmąjį kartą naudojant įrenginį po jo įsigijimo.

• Pasiekus minimalų įkrovimo lygį (13.F pav.).

• Prieš bet kokį ilgesnį įrenginio neveikimo laikotarpį

• Sandėliavimo metu – bent kartą per mėnesį.

• Prieš pradedant naudoti po ilgo nenaudojimo periodo. DĖMESIO Kai akumuliatorius nėra prijungtas prie tinklo naudojant atitinkamą įkroviklį, akumuliatorių įkrovimo lygis sumažėja net jei įrenginys nenaudojamas. Jei akumuliatoriai buvo visiškai išsikrovę, jie gali būti rimtai pažeisti ir tapti netinkamais naudojami. Garantija nepadengia nuostolių atsiradusių dėl nereguliariai įkraunamo akumuliatoriaus. DĖMESIO Įkrauti galima tik naudojant įkroviklį (23.A pav.). Kitokios įkrovimo sistemos gali nepataisomai sugadinti akumuliatorių. DĖMESIO Akumuliatorių įkrauti reikia pavėsingoje vietoje, apsaugotoje nuo atmosferos reiškinių, rekomenduojamoje temperatūroje nuo +5 iki +35 °C. PASTABA Akumuliatorius gali būti įkraunamas bet kuriuo metu, net ir iš dalies, be jokios rizikos jį sugadinti. SAUGOS INSTRUKCIJA Akumuliatoriaus įkrovimo metu negalima atlikti techninės priežiūros ar jo valyti. Norint įkrauti akumuliatorių:

• Priartinti įrenginį prie elektros lizdo, su įžeminimu (kad nereikėtų naudoti prailgintuvų) ir pašalinti raktą;

• Pakelti įkrovimo lizdo dangtelį (22.A pav.);

• Prijungti tiekiamą įkroviklį prie įkrovimo lizdo (23.A pav.) naudojant atitinkamos jungties bajonetinį tvirtinimą (23.B pav.);

• Prijungti įkroviklį prie elektros tinklo lizdo įkišant atitinkamą kištuką (24 pav.).LT - 26 Akumuliatoriaus įkrovimui kartu tiekiamas lizdas su saugos diferencialo jungikliu (25.A pav.), jei numatyta, prie kurio prijungiamas įkrovimo kabelis (25.E pav.). Lizdas su saugos diferencialo jungikliu turi būti prijungtas prie elektros lizdo ir turi būti atliktas veikimo patikrinimo testas:

1. Norint aktyvinti veikimą, paspausti

iš naujo nustatymo mygtuką (25. B pav.). Indikatoriaus lemputė turi būti ĮJUNGTA (25.C pav.).

2. Norint atlikti veikimo testą, paspausti

testo mygtuką (25.D pav.). Indikatoriaus lemputė turi būti IŠJUNGTA (25.C pav.). PAVOJUS Negalima naudoti lizdo su diferencialo jungikliu, jei veikimo testas baigiasi neigiamu rezultatu. Jei veikimo testas baigiasi teigiamu rezultatu, jį galima naudoti ir pradėti įkrovimą. Visiškas įkrovimas trunka maždaug 2–8,5 valandos (atsižvelgiant į akumuliatorių ir įkroviklį), per tą laiką indikatorių šviesos diodai (13.F pav.) palaipsniui mirksi. Kai pasiekiama kiekviena atskira įkrovos riba, atitinkamas šviesos diodas nuolat šviečia, o kiti toliau mirksi. Akumuliatorius gali būti įkraunamas neribotą laiką. Įkrovos būsena (SOC) Šviesos diodų lempų įjungimas („I“ ir „II“ tipas) Šviesos diodų lempų įjungimas („III“ tipas) SOC > 80 % 60 % ≤ SOC < 80 % 40 % ≤ SOC < 60 % 20 % ≤ SOC < 40 % 10 % ≤ SOC < 20 % DĖMESIO Akumuliatoriaus įkrovimą galima nutraukti, kai įkrovimo lygis yra tarp 1 ir 4 šviesos diodų lempų. Nenutraukite įkrovimo etapo, kai mirksi 5 šviesos diodų lempa, bet palaukite, kol pradės šviesti tolygiai. Kai visos šviesos diodų lempos šviečia nuolat, akumuliatorius įkrautas 100 %. PERSPĖJIMAS Akumuliatoriaus įkrovimo laikas gali pailgėti, jei įrenginys buvo eksploatuojamas sunkiomis darbo sąlygomis, todėl gali būti įspėjama apie akumuliatoriaus perkaitimą (15 skyr.). PERSPĖJIMAS Jei akumuliatorius visiškai išsikrovęs, indikatorių šviesos diodai lieka išjungti, kol pasiekiama minimali įkrovos riba. PASTABA Kai įkrovos lygis nukrenta žemiau 10 %, pradeda mirksėti pirmoji akumuliatoriaus šviesos diodų lemputė. Pjovimo įtaisai atjungiami ir akumuliatorių reikia įkrauti. Baigus įkrauti, įkrovimo sistema sumažina srovės kiekį, kurio pakanka palaikyti ir papildyti akumuliatoriaus įkrovą iki optimalių verčių. PERSPĖJIMAS Jei prijungus akumuliatoriaus įkroviklį prie įrenginio 5 šviesos diodai 13.F pav. mirksi vienu metu, įkrovimas nevyksta. Patikrinti įkroviklio ir maitinimo šaltinio jungtį. PASTABA Energijos sąnaudos įkrovimui išlaikyti yra labai mažos ir ekonomiškai nereikšmingos. PASTABA Įkrovimo metu visos įrenginio funkcijos yra išjungtos, net jei raktas įstatytas iki galo.LT - 27 išlaikyti laisvą nuo žolės ir lapų liekanų bei tepalo pertekliaus.

• Pakelti variklio dangtį ir suslėgtuoju oru išvalyti ant akumuliatoriaus susikaupusį purvą ar žolę.

• Saugoti mygtukų skydelį nuo nešvarumų ir šiukšlių. DĖMESIO Niekada nenaudokite aukšto slėgio vandens ar agresyvių skysčių kėbului ir elektros varikliams plauti.

8.4.2 Išmetimo kanalo išvalymas (tik

modeliams su galiniu surinkimu) Išmetimo kanalo užsikimšimo atveju reikia:

1. nuimti surinkimo maišą arba galinio

išmetimo apsaugos įtaisą;

2. pašalinti susikaupusią žolę, pradedant

nuo išmetimo kanalo angos.

1. Ištuštinti surinkimo maišą (7.5.4 par.).

2. Jį išpurtyti, tokiu būdu bus pašalinti

žolės ar žemės likučiai.

3. Vėl sumontuoti maišą ir pradėti pjovimo

įtaisų bloko vidaus valymo darbus ( 8.4.4- a par.), kuriuos pabaigus, maišas turės būti nuimtas, ištuštintas, praskalautas ir padėtas taip, kad jis galėtų greitai išdžiūti.

1. Ištuštinti surinkimo maišą (7.5.4 par.).

2. Pašalinti surinkimo maišą (5.8 par.).

3. Jį išpurtyti, tokiu būdu bus pašalinti

žolės ar žemės likučiai.

4. Vėl sumontuoti surinkimo maišą (5.8 par.).

5. Uždaryti surinkimo maišą (5.8 par.) ir

išplauti pjovimo įtaiso vidų (8.4.4-a par.).

6. Išmontuoti surinkimo maišą

(5.8 par.) ir kruopščiai jį išplauti.

8.4.5 Pjovimo įtaisų bloko valymas

Kruopščiai išvalyti pjovimo įrangos mazgą, kad būtų pašalinta nupjauta žolė ar šiukšlės. ĮSPĖJIMAS Pjovimo įtaisų bloko valymo metu patraukti pašalinius asmenis arba gyvūnus iš aplinkinės teritorijos

DĖMESIO Akumuliatorius, sumontuotas ant įrenginio, buvo suprojektuotas ir pagamintas tokio tipo naudojimui ir todėl: – negalima atjungti arba išimti akumuliatorių iš jų korpusų; - negalima pakeisti akumuliatorių neoriginaliais; - negalima atlikti jokių intervencijų, neaprašytų šiame vadove. Kilus problemoms su akumuliatoriais, reikia susisiekti su Pardavėju.

ATRAMINIAI RATUKAI Skirtingos ratukų montavimo padėtys leidžia išlaikyti saugią erdvę „H“ tarp pjovimo įtaisų bloko briaunos ir žemės (26.A pav.; 27.A pav.). Sureguliuoti atraminių ratukų padėtį atsižvelgiant į dirvos nelygumus. SAUGOS INSTRUKCIJA Šis darbas visada turi būti atliekamas ant abiejų ratų, juos pastatant viename aukštyje ir išjungus įrenginį. a. Modeliams su šoniniu išmetimu Padėties pakeitimui:

1. atsukti ir nuimti varžtą (26.B pav.);

2. perstatykite ratą (26.A pav.) su tarpine (26.C

pav.) angoje, atitinkančioje norimą atstumą;

3. priveržti iki galo varžtą (26.B

pav.) veržlėje (26.D pav.). b. Tik modeliams su galiniu surinkimu Padėties pakeitimui:

1. atsukti veržlę (27.B pav.) ir

nuimti kaištį (27.C pav.);

2. perstatyti ratuką (27.A pav.) į norimą padėtį;

3. iš naujo sumontuoti kaištį (27.C pav.)

ir įsitikinti, kad kaiščio galvutė (27.C pav.) yra nukreipta į įrenginio vidų;

4. užveržti veržlę (27.B pav.).

Po kiekvieno naudojimo atlikti valymo darbus, laikantis šių nurodymų.

8.4.1 Įrenginio valymas

• Nuvalyti įrenginio išorę plastikines kėbulo dalis pravalant kempine, suvilgyta vandeniu bei valymo priemone, atkreipiant dėmesį, kad nebūtų sudrėkinti elektriniai varikliai, akumuliatorius ir elektroninės plokštės dalys.

• Siekiant sumažinti gaisro pavojų, variklį ir akumuliatoriaus ertmęLT - 28 a. Vidinės dalies valymas Pjovimo įtaisų bloko ir išmetimo kanalo vidinis valymas turi būti atliekamas ant tvirtos grindų dangos su:

• sumontuotu surinkimo maišu arba galinio išmetimo apsaugos įtaisu (tik modeliams su galiniu surinkimu);

• sumontuotu šoninio išmetimo deektoriumi (tik modeliams su šoniniu išmetimu);

• sėdinčiu operatoriumi;

• pjovimo įtaiso bloką nustačius žemiausioje padėtyje;

• įvesta laisvąja pavara;

• įvestais pjovimo įtaisais.

• Prijungti paeiliui vandens žarną prie atitinkamų jungiamųjų detalių (28.A pav.; 29.A pav.), leidžiant vandeniui keletą minučių įtekėti į kiekvieną, su judančiais pjovimo įtaisais. b. Išorinės dalies valymas SAUGOS INSTRUKCIJA Svarbu, kad ant viršutinės pjovimo įtaisų bloko dalies nesusikauptų nuosėdos ir sausos žolės liekanos, taip bus išlaikomas optimalus efektyvumas ir įrenginio saugumas. Pjovimo įtaisų bloko viršutinės dalies valymui reikia:

• nuleisti pjovimo įtaisų bloką;

• pūsti suslėgtojo oro srove (30 pav.).

Objektas Veiksmas Vairas Išvalyti suspaustu oru. Pjovimo įtaisų blokas Tepti kėlimo taškus alyva (31 pav.). Ratų ašys Nuimti ratus. Sutepti ašis su tepalu (39 pav.).

8.6 SUTVIRTINIMO VARŽTAI IR VERŽLĖS

• Norint užsitikrinti įrenginio saugų darbą, pasirūpinti, kad veržlės ir varžtai būtų prisukti.

SAUGOS INSTRUKCIJA Pasireiškus šiems veikimo sutrikimams, patariama nedelsiant kreiptis į Pardavėją arba į specializuotą techninės priežiūros centrą: - neutrali traukos pedalo (darbinio stabdžio) padėtis; - pjovimo įtaisų įvedimo ir sustabdymo; - traukos įvedimo važiuojant priekine arba atbuline eiga.

9.2.1 Pjovimo įtaisų bloko sulygiavimas

Geras pjovimo agregato sureguliavimas yra esminis veiksnys siekiant tolygiai nupjautos vejos (19 pav.). Netolygaus pjovimo atveju, patikrinti padangų slėgį ( 7.1.3 par.). Jei to nepakaks lygaus pjovimo išgavimui, reikia susisiekti su Pardavėju dėl pjovimo įtaisų bloko sulygiavimo reguliavimo.

9.2.2 Pjovimo įtaisai

Prastai pagaląstas pjovimo įtaisas drasko žolę ir dėl to veja pageltonuoja. SAUGOS INSTRUKCIJA Visuomet pakeisti sugadintą, sulankstytą arba susidėvėjusį pjovimo įtaisą, kartu su varžtais, kad būtų išlaikyta pusiausvyra. ĮSPĖJIMAS Visos operacijos, susijusios su pjovimo įtaisais (išmontavimas, galandimas, subalansavimas, remontas, sumontavimas ir / arba pakeitimas) yra labai atsakingi darbai, reikalaujantys specinių žinių ir tam tikros įrangos panaudojimo; saugumo sumetimais šias operacijas reikia visada atlikti specializuotame techninio aptarnavimo centre. DĖMESIO Visada naudoti originalius pjovimo įtaisus, kurių kodai yra nurodyti „Techninių duomenų lentelėje“.LT - 29 PASTABA Turint omeny gaminio raidą, Techninių duomenų lentelėje paminėti pjovimo įtaisai laikui bėgant gali būti pakeičiami kitais, pasižyminčiais analogiškomis saugaus veikimo ir pakeičiamumo savybėmis.

9.3.1 Paruošiamieji darbai

PAVOJUS Naudokite tinkamą kėlimo įtaisą. Prieš atliekant ratų pakeitimo darbus, atlikti šias operacijas:

1. Pastatyti įrenginį ant tvirto ir

lygaus paviršiaus, kuris galėtų užtikrinti įrenginio stabilumą.

2. Sustabdyti įrenginį;

4. Pastatyti keltuvą į kėlimo tašką, netoli

norimo pakeisti rato (9.3.2 par.; 9.3.3 par.).

5. Patikrinti, ar keltuvas yra tiksliai

9.3.2 Keltuvo pasirinkimas ir jo

nustatymas galiniams ratams Įstatyti medinius pleištus (32.A pav.) prie rato pagrindo (32.B pav.), esančio norimo pakeisti rato šone (32.C pav.). Tik modeliams su galiniu surinkimu:

• Maksimalus uždaro keltuvo aukštis yra 110 mm. (33 pav.).

• Pastatyti keltuvą po apatine plokšte (34.A pav.) 180 mm nuo šoninio krašto (33 pav.). Modeliams su šoniniu išmetimu:

• Maksimalus uždaro keltuvo aukštis yra 110 mm. (35 pav.).

• Pastatyti keltuvą po galine ašimi, paveikslėlyje nurodytame taške (36.A pav.). PASTABA Keltuvas, pastatytas, kaip aprašyta šiame paragrafe, gali pakelti tik vieną norimą pakeisti ratą.

9.3.3 Keltuvo pasirinkimas ir jo

nustatymas priekiniams ratams

1. Įstatyti medinius pleištus (37.A pav.)

3. Ant keltuvo (38.A pav.) uždėkite

kvadratinį medinį lakštą (38.B pav.), kurio skerspjūvis yra maždaug 10 x 10 cm. DĖMESIO Medienos lakštas apsaugo priekinę ašį nuo pažeidimų.

4. Šio etapo metu viena ranka palaikykite

lakšto balansą ant keltuvo. Pakelti keltuvą taip, kad lakštas remtųsi į rėmą ir konstrukcines dalis (38.C pav.). PASTABA Taip pastatytas keltuvas leidžia pakelti visą priekinę ašį.

9.3.4 Rato pakeitimas

SAUGOS INSTRUKCIJA Užsitikrinti, kad pakėlimo metu įrenginys išliktų stabilus ir nejudėtų. Pastebėjus ką nors neįprasta, nedelsiant nuleisti keltuvą, patikrinti ir išspręsi galimas problemas ir vėl pakelti.

1. Nuimti dangtelį (39.A pav.).

3. Atsuktuvo pagalba nuimti elastinį žiedą

(39.B pav.) ir atraminę poveržlę (39.C pav.).

4. Nuimti norimą pakeisti ratą.

5. Sutepti ašį (39.D pav.) tepalu.

6. Sumontuoti atsarginį ratą.

7. Vėl atidžiai įstatyti atraminę

poveržlę ir elastinį žiedą. PASTABA Patikrinti, ar galiniai ratai yra tame pačiame aukštyje (40.A pav.) ir ar išorinio skersmens skirtumas tarp dviejų ratų (40.B pav.) neviršija 8–10 mm. Jei taip atsitinka, reikia atlikti pjovimo įtaisų bloko suderinimo reguliavimą įgaliotame techninio aptarnavimo centre, taip bus išvengta netolygaus pjovimo.LT - 30

9.3.5 Padangų taisymas arba pakeitimas

Padangos yra „Tubeless“ tipo, todėl kiekvienas pakeitimas arba taisymas jų pradūrimo atveju turi vykti specializuotame padangų centre, taikant šiam padangos tipui numatytus metodus.

Atsukti žiedą (41.A pav.) ir nuimti jungtį (41.B pav.). Išmontuoti LED apšvietiklį (41.C pav.), pritvirtintą varžtais (41.D pav.).

9.4.2 II TIPO ŠVIESOS DIODŲ LEMPOS

(su bajonetiniu tvirtinimu) Lempos jungiamuoju kaiščiu yra įdėtos į lempos laikiklį, kuris išsiima sukant jį prieš laikrodžio rodyklę naudojant žnyples (42 pav.)

Kai įrenginys turi būti sandėliuojamas ilgiau nei 30 dienų:

1. Ištraukti uždegimo raktą.

2. Kruopščiai nuvalyti įrenginį.

3. Patikrinti, ar įrenginys nėra sugadintas.

Jei reikia, kreiptis į įgaliotąjį techninės priežiūros centrą.

4. Sandėliuoti įrenginį:

• su nuleistu pjovimo įtaisų bloku

• vietoje, apsaugotoje nuo atmosferos reiškinių, rekomenduojamoje temperatūroje nuo 0 iki + 40 °C;

• jei įmanoma, įrenginį apdengti brezentu;

• vaikams neprieinamoje vietoje;

• įsitikinti, kad raktai ar techninei priežiūrai naudoti įrankiai yra ištraukti. DĖMESIO Akumuliatoriaus turi būti visiškai įkrautas bent kartą per mėnesį ir visada prieš atnaujinant veiklą. Vėl pradedant naudoti įrenginį, nustatykite jį taip, kaip aprašyta skyriuje „7. Įrenginio naudojimas“.

• Kai įrenginys yra perkeliamas, reikia:

1. išjungti pjovimo įtaisą;

2. nustatyti pjovimo įtaisų bloką

3. išjungti įrenginį ir ištraukti paleidimo raktą;

4. išjungti transmisiją (6.3 par.).

• Kai įrenginys yra vežamas transporto priemonėje arba priekaboje, reikia:

• naudoti tinkamo atsparumo, pločio ir ilgio įlipimo rampas;

• įkelti įrenginį su išjungtu varikliu bei iš įrenginio ištrauktu paleidimo raktu, be vairuotojo; įrenginį stumti, tai turi atlikti pakankamas žmonių skaičius;

• visiškai nuleisti pjovimo įtaisų bloką;

• įrenginį pastatyti taip, kad jis niekam nekeltų pavojaus;

• įjungti transmisiją (6.3 par.);

• tvirtai pritvirtinti prie transporto priemonės lynais ar grandinėmis, tokiu būdu bus išvengta apvirtimo ir apgadinimo. SAUGOS INSTRUKCIJA Jei manote, kad negalite saugiai tvarkyti ar transportuoti, kreipkitės į techninės priežiūros centrą.

12. TECHNINĖ PRIEŽIŪRA

IR REMONTAS Šiame vadove pateikiama visa informacija, kurios reikia įrenginio darbui ir teisingai pagrindinei techninei priežiūrai, kurią atlieka pats įrenginio naudotojas. Visas šiame vadove neaprašytas techninės priežiūros ir reguliavimo operacijas turi atlikti įrenginio Pardavėjas arba Specializuotas techninės priežiūros centras, turintys atitinkamų žinių ir reikiamos įrangos taisyklingam darbų atlikimui, išlaikant pradinį saugumo lygį ir originalų įrenginio stovį. Netinkamose struktūrose arba nekvalikuotų asmenų atlikti darbai sąlygoja bet kokios formos Garantijos nutraukimą ir atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės.

• Tik įgaliotos techninio aptarnavimo dirbtuvės gali atlikti garantinius remonto ir techninės priežiūros darbus.

• Įgaliotos techninio aptarnavimo dirbtuvės naudoja tik originalias atsargines dalis. Originalios atsarginės detalės ir priedai yra specialiai sukurti šiems įrenginiams.

• Neoriginalios atsarginės detalės ir priedai nėra patvirtinti; neoriginalių atsarginių detalių ir priedų naudojimas kelia pavojų įrenginio saugumui ir atleidžia gamintoją nuo bet kokių įsipareigojimų ar atsakomybės.

• Patariama vieną kartą per metus įrenginį patikėti įgaliotoms techninio aptarnavimoLT - 31 dirbtuvėms techninės priežiūros, aptarnavimo ir saugos įtaisų patikrinimo darbų atlikimui.

13. GARANTIJOS TAIKYMO SĄLYGOS

Garantinės sąlygos yra skirtos tik naudotojams, tai yra neprofesionaliems operatoriams. Garantija padengia visus medžiagų ir gamybos defektus, kuriuos garantiniu periodu patvirtina jūsų įrenginio Pardavėjas arba specializuotas techninio aptarnavimo centras. Garantijos pritaikymas apsiriboja remonto darbais arba defektuotos sudedamosios dalies pakeitimu. Garantijos taikymas priklauso nuo įrenginio taisyklingos techninės priežiūros. Naudotojas turės kruopščiai laikytis visų įrenginio dokumentuose pateiktų nurodymų. Garantija nepadengia nuostolių atsiradusių dėl:

• Nesusipažinimo su pateiktais dokumentais (Instrukcijų vadovais).

• Profesionalaus naudojimo.

• Neatsargumo, aplaidumo.

• Išorinių priežasčių (žaibo, smūgių, svetimkūnių įrenginio viduje) arba nelaimingų atsitikimų.

• Netinkamo ir neleistino ar neleidžiamo gamintojo naudojimo.

• Nepakankamos techninės priežiūros.

• Įrenginio pakeitimų.

• Neoriginalių atsarginių dalių (pritaikomų detalių) naudojimo.

• Gamintojo nepatvirtintų ir netiekiamų priedų naudojimo. Be to garantija nepadengia:

• Eilinės (specialiosios) techninės priežiūros operacijų (aprašytų naudojimo instrukcijoje).

• Paprastas naudojamų reikmenų, tokių kaip pjaustymo įtaisai, ratai, saugos varžtai ir laidai, nusidėvėjimas.

• Įprastinio susidėvėjimo.

• Estetinio įrenginio susidėvėjimo dėl eksploatacijos.

• Pjovimo įtaisų atramų

• Bet kokių papildomų išlaidų, susijusių su garantijos taikymo pradžia, tokių kaip įrenginio perdavimas naudotojui, jo transportavimas pas platintoją, pakaitinės įrangos nuoma arba išlaidų, susijusių su kreipimusi į kitą įmonę dėl techninės priežiūros darbų atlikimo. Naudotoją gina nacionaliniai teisės aktai. Ši garantija jokiais būdais neapriboja pirkėjo teisių, kurias numato nacionaliniai teisės aktai.LT - 32

14. TECHNINĖS PRIEŽIŪROS LENTELĖ

Šalia esančiuose langeliuose galima pažymėti intervencijos atlikimo datą arba darbo valandų skaičių. Intervencija Periodiškumas (valandos) Įvykdyta (data arba valandos) Pastabos Visų pritvirtinimų patikrinimas Prieš kiekvieną naudojimą Padangų slėgio patikrinimas Prieš kiekvieną naudojimą

Saugos kontrolė / Valdymo įtaisų patikrinimas Prieš kiekvieną naudojimą

Pavarų dėžės atrakinimo svirties valdymas Prieš kiekvieną naudojimą

Išėjimo apsaugų montavimas / patikrinimas Prieš kiekvieną naudojimą

Akumuliatoriaus įkrova Prieš kiekvieną naudojimą Po kiekvieno naudojimo Prieš sandėliavimą

Bendras valymas ir kontrolė Po kiekvieno naudojimo

Galimų įrenginio pažeidimų patikrinimas. Jei reikia, kreiptis į įgaliotąjį techninės priežiūros centrą. Po kiekvieno naudojimo Pjovimo įtaisų pritvirtinimo ir pagalandimo patikrinimas 25 * Pjovimo įtaisų pakeitimas 100 * Bendras sutepimas 25 8.5 par. **

• Operacija, kuri turi būti atlikta pas Pardavėją arba specializuotame techninės priežiūros centre. ** Bendras visų sujungimų sutepimas turi būti atliekamas ir kiekvieną kartą, kai numatomas ilgesnis įrenginio nenaudojimas.

Gedimas Priežastis Taisymas

1. Įrenginys neįsijungia. Akumuliatorius

išsikrovęs. Įkrauti akumuliatorių (8.2.2 par.).

2. Nereguliarus pjūvis Pjovimo įtaisų

galandinimas sumažėjęs. Kreiptis į techninės priežiūros centrą Įgaliotą. Per didelis eigos greitis, palyginti su pjaunamos žolės aukščiu. Pjovimo įtaiso blokas yra pilnas žolės. Sumažinti judėjimo į priekį greitį ir (arba) padidinti pjovimo aukštį. Palaukti, kol žolė išdžius. Išvalyti pjovimo įtaiso bloką.LT - 33 Gedimas Priežastis Taisymas

3. Neįprasta vibracija

naudojimo metu. Pjovimo įtaisai nesubalansuoti. Pjovimo įtaisai atsilaisvinę. Atsilaisvinusios dalys. Galimi pažeidimai Kreiptis į techninės priežiūros centrą dėl patikrinimo, pakeitimo ar remonto.

4. Piktograma 13.E pav. lieka

šviesti, o akumuliatoriaus šviesos diodai 2 ir 5 mirksi. „I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis Akumuliatoriaus srovės perkrova:

1. Pernelyg sudėtingos

darbo sąlygos. Sumažinti judėjimo į priekį greitį. Padidinti pjovimo aukštį.

2. Per status šlaitas. Sumažinti judėjimo į priekį greitį ir patikrinti

apdorojamos vietovės nuolydį.

5. Mirksi piktograma 13.N

pav. Visi kiti mygtukų skydelio rodmenys (piktogramos ir šviesos diodų lemputės) išlieka funkcionalūs ir matomi. Akumuliatoriaus, traukos variklio ir (arba) pjovimo įrenginio variklių išankstinis įspėjimas apie per aukštą temperatūrą:

darbo sąlygos. Sumažinti judėjimo į priekį greitį. Padidinti pjovimo aukštį.

6. Piktogramos 13.E ir

13.N pav. lieka šviesti, akumuliatoriaus šviesos diodai 2 ir 4 mirksi. „I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis Akumuliatoriaus temperatūros viršijimas ir (arba) nukritimas: Išjungti įrenginį, palaukti bent 5 minutes ir vėl jį įjungti.

darbo sąlygos. Sumažinti judėjimo į priekį greitį. Padidinti pjovimo aukštį.

netinkamos. Dirbti aplinkoje, kurios temperatūra atitinka įrenginio darbo sąlygas.

7. Piktograma 13.E pav. lieka

šviesti, o akumuliatoriaus šviesos diodai 1, 4 ir 5 mirksi. „I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis Srovės perkrova pjovimo įtaisams:

darbo sąlygos. Sumažinti judėjimo į priekį greitį. Padidinti pjovimo aukštį.

trukdo suktis pjovimo įtaisams. Pašalinti kliūtis.

3. Pjovimo įtaisų blokas

yra pilnas žolės. Išvalyti pjovimo įtaisų bloką.LT - 34 Gedimas Priežastis Taisymas

8. Piktogramos 13.E ir

13.N pav. lieka šviesti, akumuliatoriaus šviesos diodai 1 ir 3 mirksi. „I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis Pjovimo įtaisų variklių perkaitimas: Išjungti įrenginį, palaukti bent 5 minutes ir vėl jį įjungti. Sudėtingos darbo sąlygos. Sumažinti judėjimo į priekį greitį. Padidinti pjovimo aukštį.

9. Piktograma 13.E pav. lieka

šviesti, o akumuliatoriaus šviesos diodai 1, 3 ir 5 mirksi. „I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis Pjovimo įtaisų variklių sustabdymas:

darbo sąlygos. Sumažinti judėjimo į priekį greitį. Padidinti pjovimo aukštį.

trukdo suktis pjovimo įtaisams. Pašalinti kliūtis.

3. Pjovimo įtaisų blokas

yra pilnas žolės. Išvalyti pjovimo įtaisų bloką.

10. Piktogramos 13.E ir

13.N pav. lieka šviesti, akumuliatoriaus šviesos diodai 1, 2 ir 4 mirksi. „I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis Traukos variklio perkaitimas: Išjungti įrenginį ir palaukti bent 5 minutes prieš pakartojant paleidimo procedūrą.

1. Apkrautas traukos

variklis. Sumažinti judėjimo į priekį greitį.

2. Per status šlaitas. Sumažinti judėjimo greitį ir patikrinti

apdorojamos vietovės nuolydį.

ant ratų. Patikrinti, ar ratai nėra užblokuoti. Jei taip, juos nuvalyti.

11. Piktogramos 13.E ir

13.O pav. lieka šviesti, akumuliatoriaus šviesos diodai 1, 2, 4 ir 5 mirksi. „I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis Įrenginys paleidžiamas neatleidus traukos pedalo (ne neutralioje padėtyje). Išjungti įrenginį ir pakartoti paleidimo procedūrą tik įsitikinus, kad traukos pedalas yra neutralioje padėtyje (pedalas atleistas).LT - 35 PASTABA Įrenginiuose, kuriuose įrengtas „III“ tipo mygtukų skydelis, kartu su šviesos diodų lempų klaidos kombinacija rodomas skaitmeninis klaidos kodas akumuliatoriaus įkrovos procento skaitmenyse (13.Y pav.). Prireikus, įgaliotajam techninės priežiūros centrui pateikti klaidos kodo numerį. PASTABA Dėl kitų lentelėje nenurodytų gedimų nedelsdami kreipkitės į įgaliotąjį techninės priežiūros centrą. Gedimas Priežastis Taisymas

12. Piktogramos 13.E ir

13.O pav. lieka šviesti, akumuliatoriaus šviesos diodai 1, 2, 3 ir 5 mirksi. „I“ ir „II“ tipo mygtukų skydelis „III“ tipo mygtukų skydelis Pavarų dėžės įjungimo ir (arba) išjungimo svirtis yra išjungtos pavarų dėžės padėtyje. Patikrinti transmisijos įjungimo ir (arba) išjungimo svirties padėtį ir, jei reikia, grąžinti ją į įjungtos transmisijos padėtį. Jei problema išlieka, kreipkitės į techninės priežiūros centrą.

13. Akumuliatoriaus šviesos

diodai 13.F pav. įsijungia ir išsijungia palaipsniui iš kairės į dešinę ir atvirkščiai. Ryšio klaida tarp įmontuotų elektroninių modulių. Išjungti įrenginį ir pakartoti paleidimo procedūrą. Jei problema išlieka, kreipkitės į techninės priežiūros centrą.LT - 36

Susmulkina nupjautą žolę ir palieka ją ant vejos (44.A1 pav.; 44.A2 pav.).

16.2 AKUMULIATORIAUS ĮKROVIKLIS

(GREITASIS ĮKROVIMAS) Akumuliatoriaus įkroviklis, sutrumpinantis akumuliatoriaus įkrovimo laiką. Šiam įrenginiui patvirtintų įkroviklių sąrašas yra pateiktas lentelėje „Techniniai duomenys“. Leidžia išlaikyti akumuliatorių veiksmingą nenaudojimo laikotarpiu, užtikrindamas optimalų įkrovos lygį ir ilgesnį akumuliatoriaus naudojimo laiką (44.B pav.).

Apsaugo įrenginį nuo dulkių, kai jis nėra naudojamas (44.D pav.).

16.5 GALINIO IŠMETIMO

APSAUGOS KOMPLEKTAS Naudoti vietoj surinkimo maišo, kai žolė yra nesurenkama (44.E pav.) (Tik modeliuose su galiniu surinkimu).

16.6 SNIEGO GRANDINĖS 18’’

Pagerina galinių ratų sukibimą su sniego danga ir leidžia naudoti sniego valymo įrangą (44.F pav.).

16.7 RATAI PURVUI / SNIEGUI 18"

Pagerinti traukos našumą važiuojant sniegu ir purvu (44.G pav.).

Transportuoti įrankius ar kitus objektus leidžiamos apkrovos ribose (44.H pav.).

Lapams ir žolei surinkti nuo žolės paviršių (44.J pav.).

a. Pre modely typu „I“ a „II“:

a. Pre modely typu „I“ a „II“:
