ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HTR Lavor

ΜΗΧΆΝΗΜΑ ΚΑΘΑΡΙΣΜΟΎ ΜΕ ΥΨΗΛΉ ΠΊΕΣΗ blz

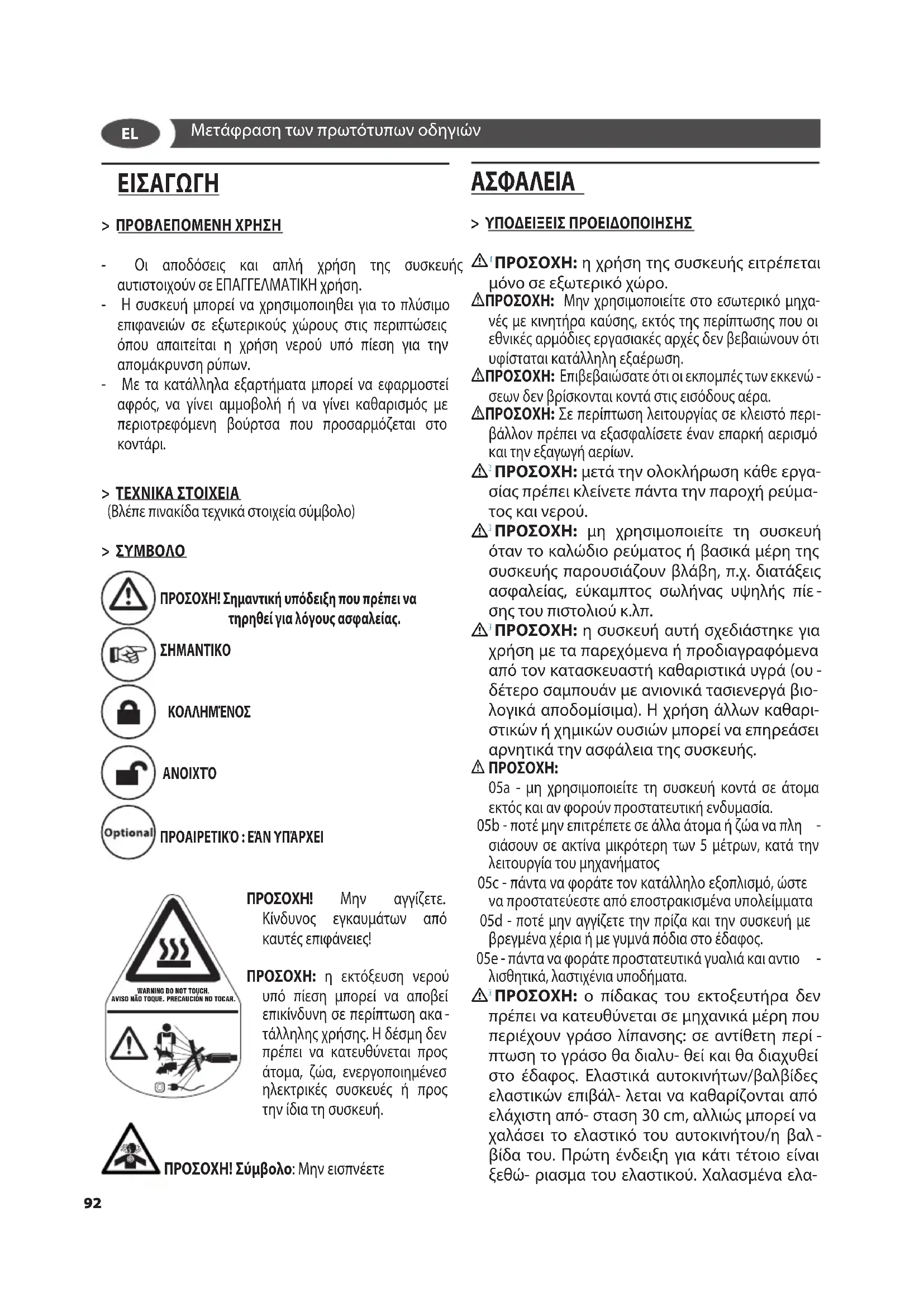

91ΕΙΣΑΓΩΓΗ > ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ - Οι αποδόσεις και απλή χρήση της συσκευής αυτιστοιχούν σε ΕΠΑΓΓΕΛΜΑΤΙΚΗ χρήση. - Η συσκευή μπορεί να χρησιμοποιηθει για το πλύσιμο επιφανειών σε εξωτερικούς χώρους στις περιπτώσεις όπου απαιτείται η χρήση νερού υπό πίεση για την απομάκρυνση ρύπων. - Με τα κατάλληλα εξαρτήματα μπορεί να εφαρμοστεί αφρός, να γίνει αμμοβολή ή να γίνει καθαρισμός με περιοτρεφόμενη βούρτσα που προσαρμόζεται στο

> ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ (Βλέπε πινακίδα τεχνικά στοιχεία σύμβολο)

ΠΡΟΣΟΧΗ! Σημαντική υπόδειξη που πρέπει να τηρηθεί για λόγους ασφαλείας.

ΠΡΟΑΙΡΕΤΙΚΌ : ΕΆΝ ΥΠΆΡΧΕΙ WARNING DO NOT TOUCH.AVISO NÃO TOQUE. PRECAUCIÓN NO TOCAR. ΠΡΟΣΟΧΗ! Μην αγγίζετε. Κίνδυνος εγκαυμάτων από καυτές επιφάνειες! ΠΡΟΣΟΧΗ: η εκτόξευση νερού υπό πίεση μπορεί να αποβεί επικίνδυνη σε περίπτωση ακα

τάλληλης χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται προς άτομα, ζώα, ενεργοποιημένεσ ηλεκτρικές συσκευές ή προς την ίδια τη συσκευή. ΠΡΟΣΟΧΗ! Σύμβολο: Μην εισπνέετε

> ΥΠΟΔΕΙΞΕΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ

ΠΡΟΣΟΧΗ: η χρήση της συσκευής ειτρέπεται μόνο σε εξωτερικό χώρο.

• ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε στο εσωτερικό μηχα- νές με κινητήρα καύσης, εκτός της περίπτωσης που οι εθνικές αρμόδιες εργασιακές αρχές δεν βεβαιώνουν ότι υφίσταται κατάλληλη εξαέρωση.

• ΠΡΟΣΟΧΗ: Επιβεβαιώσατε ότι οι εκπομπές των εκκενώ

σεων δεν βρίσκονται κοντά στις εισόδους αέρα.

• ΠΡΟΣΟΧΗ: Σε περίπτωση λειτουργίας σε κλειστό περι

βάλλον πρέπει να εξασφαλίσετε έναν επαρκή αερισμό και την εξαγωγή αερίων.

ΠΡΟΣΟΧΗ: μετά την ολοκλήρωση κάθε εργα- σίας πρέπει κλείνετε πάντα την παροχή ρεύμα- τος και νερού.

ΠΡΟΣΟΧΗ: μη χρησιμοποιείτε τη συσκευή όταν το καλώδιο ρεύματος ή βασικά μέρη της συσκευής παρουσιάζουν βλάβη, π.χ. διατάξεις ασφαλείας, εύκαμπτος σωλήνας υψηλής πίε

σης του πιστολιού κ.λπ.

ΠΡΟΣΟΧΗ: η συσκευή αυτή σχεδιάστηκε για χρήση με τα παρεχόμενα ή προδιαγραφόμενα από τον κατασκευαστή καθαριστικά υγρά (ου

δέτερο σαμπουάν με ανιονικά τασιενεργά βιο- λογικά αποδομίσιμα). Η χρήση άλλων καθαρι- στικών ή χημικών ουσιών μπορεί να επηρεάσει αρνητικά την ασφάλεια της συσκευής.

05a - μη χρησιμοποιείτε τη συσκευή κοντά σε άτομα εκτός και αν φορούν προστατευτική ενδυμασία. 05b - ποτέ μην επιτρέπετε σε άλλα άτομα ή ζώα να πλη

σιάσουν σε ακτίνα μικρότερη των 5 μέτρων, κατά την λειτουργία του μηχανήματος 05c - πάντα να φοράτε τον κατάλληλο εξοπλισμό, ώστε να προστατεύεστε από εποστρακισμένα υπολείμματα 05d - ποτέ μην αγγίζετε την πρίζα και την συσκευή με βρεγμένα χέρια ή με γυμνά πόδια στο έδαφος. 05e - πάντα να φοράτε προστατευτικά γυαλιά και αντιο

λισθητικά, λαστιχένια υποδήματα.

ΠΡΟΣΟΧΗ: ο πίδακας του εκτοξευτήρα δεν πρέπει να κατευθύνεται σε μηχανικά μέρη που περιέχουν γράσο λίπανσης: σε αντίθετη περί

πτωση το γράσο θα διαλυ- θεί και θα διαχυθεί στο έδαφος. Ελαστικά αυτοκινήτων/βαλβίδες ελαστικών επιβάλ- λεται να καθαρίζονται από ελάχιστη από- σταση 30 cm, αλλιώς μπορεί να χαλάσει το ελαστικό του αυτοκινήτου/η βαλ

βίδα του. Πρώτη ένδειξη για κάτι τέτοιο είναι ξεθώ- ριασμα του ελαστικού. Χαλασμένα ελα- Μετάφραση των πρωτότυπων οδηγιών

92καλέσει πρόωρες φθορές ή θραύσεις με συνέ- πεια την ακύρωση της εγγύησης.

ΠΡΟΣΟΧΗ: Το προϊόν δεν πρέπει να χρησιμο- ποιείται από παιδιά ή άτομα με μειωμένες φυσι- κές ή αντιληπτικές ή νοητικές ικανότητες ή που δεν έχουν επαρκή εμπειρία και γνώση, δεδομέ

νου ότι δεν εκπαιδεύτηκαν ή καταρτίστηκαν

ΠΡΟΣΟΧΗ: Τα παιδιά, ακόμη και υπό έλεγ-χο, δεν πρέπει να παίζουν με το προϊόν.

ΠΡΟΣΟΧΗ: Μη βάζετε σε λειτουργία την υδροπλυστική πριν ξετυλίξετε το σωλήνα υψη

ΠΡΟΣΟΧΗ: Τυλίγετε και ξετυλίγετε το σωλή- να προσεκτικά έτσι ώστε να μην ανατραπεί η υδροπλυστική.

ΠΡΟΣΟΧΗ: Όταν ξετυλίγετε ή τυλίγετε το σω- λήνα το μηχάνημα πρέπει να είναι σβηστό και ο σωλήνας χωρίς πίεση (εκτός λειτουργίας).

ΠΡΟΣΟΧΗ: Κίνδυνος έκρηξης. Μην ψεκάζεται εύφλεκτα υγρά.

ΠΡΟΣΟΧΗ: Για να εξασφαλίσετε την ασφάλεια του μηχανήματος, χρησιμοποιείστε μόνο αυθε

ντικά ανταλλακτικά που παρέχει ο κατασκευα- στής ή εγκεκριμένα από αυτόν.

ΠΡΟΣΟΧΗ: Μη στρέφετε τη δέσμη πάνω σας ή σε άλλα άτομα για να καθαρίσετε υποδήματα ή ενδύματα.

ΠΡΟΣΟΧΗ: Μην επιτρέπετε τη χρήση της συσκευής από παιδιά ή μη εκπαιδευμένα άτομα.

24* ΠΡΟΣΟΧΗ: Το νερό που περνά μέσα από τις δια- τάξεις αναρροής δεν θεωρείται πόσιμο.

ΠΡΟΣΟΧΗ: Απενεργοποιείτε πάντα τη συσκευή και αποσυνδέετε το βύσμα από την πρίζα μετά το πέρας της εργασίας ή την εναλλαγή της συσκευής σε άλλη λειτουργία και κατά τις εργασίες συντή

ρησης και επισκευής..

ΠΡΟΣΟΧΗ: Οι μη κατάλληλες επεκτάσεις μπορεί να είναι επικίνδυνες. Εάν χρησιμοποιείτε καλώδιο επέκτασης, αυτό θα πρέπει να είναι κατάλληλο για χρήση σε εξωτερικούς χώρους, ενώ το βύσμα και η πρίζα θα πρέπει να διαθέτουν υδατοστε

γή κατασκευή, ή οι συνδέσεις θα πρέπει να είναι στεγνές, μακριά από το έδαφος, ενώ θα πρέπει να χρησιμοποιείτε ένα εξέλικτρο καλωδίου έτσι ώστε η πρίζα να βρίσκεται σε απόσταση τουλάχι

στον 60 mm από το έδαφος.

ΠΡΟΣΟΧΗ: Σε περίπτωση χρήσης καλωδίου προ- έκτασης η πρίζα και το φις πρέπει να είναι αδιά-

ΠΡΟΣΟΧΗ: Κατά τη χρήση του μηχανήματος καθαρισμού υψηλής πίεσης, μπορεί να δημιουρ

γηθούν αερολύματα. Η εισπνοή αερολυμάτων στικά αυτοκινήτων/βαλβίδες ελαστικών μπο- ρεί να κοστίσουν ανθρώπινες ζωές.

ΠΡΟΣΟΧΗ: η εκτόξευση νερού υπό πίεση μπορεί να αποβεί επικίνδυνη σε περίπτωση ακατάλληλης χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται προς άτομα, ζώα, ενεργοποιη

μένεσ ηλεκτρικές συσκευές ή προς την ίδια τη

ΠΡΟΣΟΧΗ: οι εύκαμπτοι σωλήνες υψηλής πίεσης, τα εξαρτήματα και οι συνδέσεις είναι σημαντικά για την ασφάλεια της συσκευής. Χρησιμοποιείτε μόνο εύκαμπτους σωλήνες, εξαρτήματα και συνδέσεις σύμφωνα με τις προδιαγραφές του κατασκευαστη (είναι πολύ σημαντικό να διατηρούνται τα εξαρτήματα αυτά ακέραια, γι΄ αυτό αποφύγετε ακατάλληλη χρήση και προστατέψτε τα από κάμψη, χτυπή

ματα και γδαρσίματα).

ΠΡΟΣΟΧΗ: συσκευές χωρίς T.S . - Αυτό- ματο Σύστημα Διακοπής: δεν πρέπει να λειτουργούν με ενεργοποιημένο πιστόλι για περισσότερα από 2 λεπτά. Η θερμο- κρασία του νερού που επιστρέφει στο κύ- κλωμα αυξάνεται σημαντι

κά και μπορεί να προκαλέσει σοβαρές ζημίες στην αντλία.

ΠΡΟΣΟΧΗ: συσκευές με T.S. - Αυτόμα- το Σύστημα Διακοπής: δεν πρέπει να αφή- νετε τη συσκευή στον τρόπο λειτουργίας αναμονής για περισσότερα από 5 λε

ΠΡΟΣΟΧΗ: απενεργοποιείτε τελείως τη συ- σκευή (γενικός διακόπτης στη θέση (0)OFF) όταν αυτή παραμένει χωρίς επίβλεψη.

ΠΡΟΣΟΧΗ: κάθε μηχανή υπόκειται σε τελικό έλεγχο σε συνθήκες χρήσης. Για το λόγο αυτό είναι φυσιολογικό να υπάρχουν στο εσωτερικό μερικές σταγόνες νερού.

ΠΡΟΣΟΧΗ: προσέξτε να μην προκληθούν βλάβες στο καλώδιο της συσκευής. Αναθέ- στε σε εξουσιοδοτημένο τμήμα εξυπηρέ- τησης πελατών/ηλεκτρολόγο την άμεση αντικατά

σταση του καλωδίου σύνδεσης.

ΠΡΟΣΟΧΗ: η μηχανή περιέχει υγρά υπό πίεση. κρατήστε σταθερά το πιστόλι ψεκασμού για να προλάβετε τη δύναμη αντίδρασης από την έξοδο του υλικού. Χρησιμοποιήστε μόνο το ακροφύσιο υψηλής πίεσης που παραδίδεται μαζί με τη μηχανή.

ΠΡΟΣΟΧΗ: ο εύκαμπτος σωλήνας υψη- λής πίεσης σχεδιάστηκε έτσι ώστε να είναι ανθε

κτικός σε υψηλές πίεσεις. Για την αποφυγή βλα- βών πρέπει να χρησι- μοποιείται με ιδιαίτερη προσοχή. Ακα- τάλληλη χρήση μπορεί να προ

93μπορεί να είναι επικίνδυνη για την υγεία.

ΠΡΟΣΟΧΗ: Ενδέχεται να χρειάζονται αναπνευ- στικές μάσκες κλάσης FFP 2 ή αντίστοιχων προ- διαγραφών, ανάλογα με το περιβάλλον καθαρι-

• ΠΡΟΣΟΧΗ: Απαγορεύεται αυστηρά να χρησιμοποιήσε- τε τη μηχανή σε περιβάλλοντα ή ζώνες ταξινομημένες δυνητικά εκρηκτικές.

ΠΡΟΣΟΧΗ: Όταν η συσκευή είναι σε λειτουργία, η μονάδα δεν πρέπει να είναι στην περιοχή με λίγο αέρα. Μην καλύπτετε τη συσκευή.

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε τη συσκευή στη βροχή και να μην ο νερό πάνω από τη συσκευή.

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε τη συσκευή σε εύφλεκτες επιφάνειες.

- ΜΗΝ ΑΓΓΙΖΕΤΕ ΤΗ ΣΥΣΚΕΥΗ ΜΕ ΒΡΕΓΜΕΝΑ ΧΕΡΙΑ ΚΑΙ ΓΥΜΝΑ ΠΟΔΙΑ - ΜΗ ΤΡΑΒΆΤΕ ΠΟΤΈ ΤΗ ΤΟ ΗΛΕΚΤΡΙΚΌ ΚΑΛΏΔΙΟ. ΓΙΑ ΝΑ ΔΙΑΧΩΡΊΣΕΤΕ ΤΟ ΒΎΣΜΑ ΑΠΌ ΤΗΝ ΠΡΊΖΑ. - ΕΆΝ ΤΟ ΗΛΕΚΤΡΙΚΌ ΡΕΎΜΑ ΣΤΑΜΑΤΆ, ΣΠΕΓΝΕΡΕ ΤΟ ΔΙΑΚΌΠΤΗ ΡΕΎΜΑΤΟΣ (0)(OFF) ΓΙΑ ΤΗΝ ΑΣΦΆΛΕΙΑ. > ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ:

ΠΡΟΣΟΧΗ:το πιστόλι είναι εξοπλισμένο με διάταξη φραγής ασφαλείας. Είναι ση- μαντικό να ενεργοποιεί

τε αυτή τη διάταξη φραγής ασφαλείας κάθε φορά που διακό- πτεται η χρήση της συσκευής προκειμέ- νου να αποφευχθεί τυχαίο άνοιγμά της. - Διατάξεις ασφαλείας: πιστόλι ψεκασμού με διάταξη φραγής ασφαλείας, μηχανή με προστασία έναντι ηλε

κτρικής υπερφόρ- τισης (KL. 1), αντλία με βαλβίδα πα- ρακα- μπτήριας διόδου ή διάταξη αναστολής. - Το πλήκτρο ασφαλείας στο πιστόλι δεν προβλέπεται για την ασφαλιση του μο- χλού κατά τη διάρκεια της εργασί

ας, αλλά για την αποφυγή τυχαίου ανοίγματοσ.

ΠΡΟΣΟΧΗ: Η συσκευη διαθετει μια διαταξη προστασι- ας του μοτερ: σε περιπτωση παρεμβασης της διαταξης περιμενετε μερικα λεπτα ή εναλλακτικα αποσυνδεστε και συνδεστε και παλι τη συσκευη στο ηλεκτρικο δικτυο. Αν επαναληφθει το προβλημα ή δεν αναψει, μεταφερε

τε τη συσκευη στο πλησιεστερο κεντρο τεχνικης υπο-

ΠΡΟΣΟΧΗ: Η συσκευή πρέπει να είναι τοποθετημένη σε ένα οριζόντιο επίπεδο με τρόπο σταθερό και ασφαλή. > ΤΡΟΦΟΔΟΣΙΑ ΝΕΡΟΥ Σύνδεση στην παροχή νερού ΠΡΟΣΟΧΗ: (ΣΥΜΒΟΛΑ) Η πλυστική μηχανή μπορεί δεν να συνδεθεί απ’ ευθείας στο δημόσιο δίκτυο διανο

μής του ΠΌΣΙΜΟ νερού Η πλυστική μηχανή μπορεί να συνδεθεί απ’ ευθείας στο δημόσιο δίκτυο διανομής του ΠΌΣΙΜΟ νερού μόνο αν στη σωλήνωση τροφοδοσίας έχει εγκατασταθεί μια διάταξη κατά της αναρροής με εκκένωση σύμφωνα με τις ισχύου

σες προδιαγραφές. Βεβαιωθείτε ότι ο σωλήνας είναι τουλά- χιστον Ø 13mm και ενισχυμένος.

ΠΡΟΣΟΧΗ: Το νερό που περνά μέσα από τις διατάξεις αναρροής δεν θεωρείται πόσιμο. ΠΡΟΣΟΧΗ: Απορροφάτε μόνο νερό φιλτραρισμένο ή καθαρό. Η στρόφιγγα λήψης νερού πρέπει να εξασφαλί

ζει μια παροχή στο διπλάσιο της μέγιστης παροχής της

- Ελάχιστη παροχή: 30 l/ min. - Μέγιστη θερμοκρασία του νερού εισόδου: 40°C - Μέγιστη πίεση του νερού εισόδου: 1Mpa Τοποθετήστε την πλυστική μηχανή το πλησιέστερο δυνα

τόν στο δίκτυο ύδρευσης για τον εφοδιασμό. Η μη τήρηση των παραπάνω προϋποθέσεων προκαλεί σοβαρές μηχανικές ζημιές στην αντλία καθώς και την έκπτωση της εγγύησης. Τροφοδοσία από τις σωληνώσεις του νερού - Συνδέστε έναν εύκαμπτο σωλήνα τροφοδοσίας (δεν περιλαμβάνεται στον εξοπλισμό) στο ρακόρ για το νερό της συσκευής και στην τροφοδοσία του νερού. - Ανοίξτε τη στρόφιγγα. Τροφοδοσία του νερού από ένα ανοιχτό ρεζερβουάρ - Ξεβιδώστε το ρακόρ για την τροφοδοσία του νερού. - Βιδώστε το σωλήνα αναρρόφησης με φίλτρο (δεν περι

λαμβάνεται στον εξοπλισμό) στο ρακόρ για το νερό της

- Βυθίστε το φίλτρο στο ρεζερβουάρ. - Απαερώστε τη συσκευή πριν τη χρήση. - Ξεβιδώστε τον εύκαμπτο σωλήνα υψηλής πίεσης από το ρακόρ της υψηλής πίεσης της συσκευής. - Ανάψτε τη συσκευή και λειτουργήστε την μέχρι το νερό να βγαίνει χωρίς φυσαλίδες από το ρακόρ υψηλής

- Σβήστε τη συσκευή και ξαναβιδώστε τον εύκαμπτο σωλήνα υψηλής πίεσης. ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ - Η ηλεκτρική σύνδεση της συσκευής πρέπει να συμμορ-

94- Ο καπναγωγός πρέπει να έχει καπάκι που θα εμποδίζει

την είσοδο βρόχινου νερού από το άνω άκρο, χωρίς προφανώς να αποτρέπει την έξοδο των καπνών. - Το τμήμα Α της καπνοδόχου πρέπει να είναι τριπλάσιο από την έξοδο της καπνοδόχου της μηχανής Β και σε απόσταση τουλάχιστον 20 cm. Θα πρέπει επίσης να τονιστεί η σημασία των παραπάνω σημείων για να περιοριστεί κατά το μέγιστο η πτώση συμπυκνώματος στη μηχανή. Το νερό που συμπυκνώνεται στην καπνοδόχο και διεισδύει στη μηχανή είναι πολύ διαβρωτικό για το λέβητα και για τη σερπαντίνα. Περιέχει θειικό οξύ και συμπύκνωμα σε θερμοκρασία έως 180 °C περίπου. Θα πρέπει να προσπαθήσετε να αποφύγετε τη συμπύκνωση, αλλά σε κάθε περίπτωση η συμπύκνωση δεν πρέπει να εισχωρήσει στη μηχανή. Η μη τήρηση αυτών των οδηγιών μπορεί να προκαλέσει ζημιά στη μηχανή σε σύντομο χρονικό διάστημα. ΤΜΗΜΑ ΚΑΠΝΑΓΩΓΟΥ ΛΗΨΗΣ: 3 φορές της ελάχιστης περιοχής της καπνοδόχου Διάμετρος σωλήνα = 150 mm ΔΙΑΤΟΜΗ ΚΑΠΝΑΓΩΓΟΥ ΛΗΨΗΣ ΓΙΑ 2 ΛΕΒΗΤΕΣ: 6 φορές της ελάχιστης περιοχής της καπνοδόχου Διάμετρος σωλήνα = 225 mm ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ > ΑΠΟΣΥΣΚΕΥΑΣΙΑ (βλέπετε εικ. B) Αφαιρείτε τους άνω και κάτω γάντζους που στερεώνουν το χαρτόνι στη παλέτα. Βγάζετε το κλουβί από χαρτόνι, ακουμπάτε δύο τροχούς της μηχανής στο έδαφος και βγάζετε τη παλέτα. > ΠΕΡΙΓΡΑΦΗ (βλέπετε εικ. A)

Διακόπτης ηλεκτρικής αντλίας

Ρυθμιστής απορρυπαντικού

Προειδοποιητικές λυχνίες(OPTIONAL)

Έξοδος νερού υψηλής πίεσης

Είσοδος νερού + φίλτρο

Σωλήνας υψηλής πίεσης

Συνδετικό εύκαμπτου σωλήνα

φώνεται με το πρότυπο IEC 60364-1. Απευθυνθείτε σε έναν ΕΠΑΓΓΕΛΜΑΤΙΑ ΗΛΕΚΤΡΟΛΟΓΟ

- συνδέσει ένα φις σύμφωνα με τους κανονισμούς που ισχύουν στη χώρα που θα εγκατασταθεί η μηχανή, εάν το καλώδιο τροφοδοσίας δεν το διαθέτει και η συσκευή δεν προορίζεται για μόνιμη σύνδεση στο σύστημα τρο

φοδοσίας ηλεκτρικού ρεύματος Προτού συνδέσετε τη συσκευή, βεβαι- ωθείτε ότι τα στοιχεία στην πινακίδα τύπου συμφωνούν με αυτά του ηλεκτρικού δικτύου και ότι η πρίζα είναι ασφαλισμένη μέσω ενός διακόπτη προστασίας διαρροής προς γη με ευαισθησία απόκρισης κάτω από 0.03 A - 30 ms. - Αν η πρίζα και το φις της συσκευής δεν ταιριάζουν με

ταξύ τους, αναθέστε σε εκπαιδευμένο εξειδικευμένο προσωπικό την αντικατάσταση της πρίζας με άλλη κα

- Μη χρησιμοποιείτε τη συσκευή σε θερμοκρασίες κάτω από 0ΓC εάν είναι εξοπλισμένη με εύκαμπτο σωλήνα από PVC (H VV-F).

ΠΡΟΣΟΧΗ: Οι μη κατάλληλες επεκτάσεις μπορεί να είναι επικίνδυνες. Εάν χρησιμοποιείτε καλώδιο επέκτασης, αυτό θα πρέπει να είναι κατάλληλο για χρήση σε εξωτερικούς χώρους, ενώ το βύσμα και η πρίζα θα πρέπει να διαθέτουν υδατοστε

γή κατασκευή, ή οι συνδέσεις θα πρέπει να είναι στεγνές, μακριά από το έδαφος, ενώ θα πρέπει να χρησιμοποιείτε ένα εξέλικτρο καλωδίου έτσι ώστε η πρίζα να βρίσκεται σε απόσταση τουλάχι

στον 60 mm από το έδαφος.

ΠΡΟΣΟΧΗ: Σε περίπτωση χρήσης καλωδίου προ- έκτασης η πρίζα και το φις πρέπει να είναι αδιά-

230-240V 400-415V 3G 2,5 mm2 4G 2,5 mm2 max 20 m max 30 m ΔΙΑΤΑΞΗ ΤΗΣ ΚΑΠΝΟΔΟΧΟΥ ΣΕ ΚΛΕΙΣΤΟΥΣ ΧΩΡΟΥΣ (βλ. εικ. M)

• ΠΡΟΣΟΧΗ: Σε περίπτωση λειτουργίας σε κλειστό περιβάλλον πρέπει να εξασφαλίσετε έναν επαρκή αερισμό και την εξαγωγή αερίων. Ορισμένες φορές είναι απαραίτητο να χρησιμοποιηθεί καμινάδα για την εκκένωση των προϊόντων καύσης του πλυστικού υψηλής πίεσης. Αυτό το πρόβλημα δεν υπάρχει αν το μηχάνημα χρησιμοποιείται σε εξωτερικούς χώρους, αλλά αν η εγκατάσταση γίνει σε κλειστό χώρο, πρέπει να ακολουθήσετε τις παρακάτω προειδοποιήσεις: - Η ανάπτυξη του καπναγωγού πρέπει πάντα να είναι ανοδική, κατά προτίμηση κάθετη και κατά προτίμηση όχι μεγαλύτερη από 5 m.

Απορρυπαντικού δεξαμενή

Δοχείο μαλακτικού υγρού. Προειδοποιητικές ⑥ Προειδοποιητικές λυχνίες DIESEL (OPTIONAL) ⑥ A: Πράσινη προειδοποιητική λυχνία ανάμματος διακόπτη ηλεκτρικής αντλίας ⑥ B: Προειδοποιητική λυχνία ελέγχου διαρροών - αναβοσβήνει όταν ενεργοποιήται επανειλημμένα σε μικρό χρονικό διάστημα το μοχλό του πιστολιού ή όταν υπάρχει μια διαρροή στο κύκλωμα υψηλής πίεσης. Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής βοήθειας για την επισκευή της

- μένει αναμμένη όταν αφήνετε τη μηχανή σε κατάσταση αναμονής (stand-by) για ένα χρονικό διάστημα πάνω από 20 λεπτά. Σβήνετε και ανάβετε και πάλι το διακόπτη της ηλεκτρικής αντλίας. ⑥ C: Προειδοποιητική λυχνία καυστήρα - αναβοσβήνει όταν αδειάζει η δεξαμενή του πετρελαίου και σταματάει τον καυστήρα. Ανεφοδιάζετε. (εάν υπάρχει) Αυτόματο Σύστημα Διακοπής Μηχανήματα εφοδιασμένα με Total Stop και χαμηλή τάση, με έξυπνο σβήσιμο: Όταν το μηχάνημα είναι σε λειτουργία, αφήνοντας το μο

χλό του πιστολιού, μετά από περίπου 15 δευτερόλεπτα, ο κινητήρας σταματά αυτόματα, αποτρέποντας την φθορά των εξαρτημάτων κατά τη διάρκεια της παράκαμψης της αντλίας (κινητήρας σε κατάσταση αναμονής). Πιέζοντας το μοχλό του πιστολιού, ο κινητήρας επανεκκι

ΠΡΟΣΟΧΗΗ μην αφήνετε σε κατάσταση αναμονής για περισσότερο από 5 λεπτά. Στην περίπτωση κατά την οποία το μηχάνημα παραμένει σε κατάσταση αναμονής για χρονικό διάστημα που υπερ

βαίνει τα 20 λεπτά, το μηχάνημα απενεργοποιείται αυτό- ματα και εντελώς: πράγματι, πιέζοντας το μοχλό του πιστο- λιού το μηχάνημα ΔΕΝ τίθεται σε λειτουργία. Έτσι, αν θέλετε να θέσετε σε λειτουργία το μηχάνημα θα πρέπει να γυρίσετε το διακόπτη στη θέση (0) "OFF" και στη συνέχεια (Ι) "ON". Στο τέλος της εργασίας γυρίστε το διακόπτη στη θέση "OFF". Ενεργοποιήστε το πιστολέτο, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση. ΕΆΝ Η ΜΗΧΑΝΉ ΈΧΕΙ ΈΝΑΝ ΡΥΘΜΙΣΤΉ ΠΊΕΣΗΣ: - με τη πίεση ρυθμισμένη στο ελάχιστο το Total Stop (Αυτόματο Σύστημα Αναστολής) μπορεί να μη παρέμβει. Αποφεύγετε να λειτουργήσετε τη μηχανή με τρόπο by- pass για πάνω από 1 λεπτό. - αποφεύγετε ενεργοποιήσεις με ψηλή συχνότητα του μοχλού του πιστολιού (γιατί μπορούν να συμβούν δυσλειτουργίες). > ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΕΚΚΙΝΗΣΗ (βλέπετε εικ. A) ΕΦΟΔΙΑΣΜΟΣ (Diesel δεξαμενή) Ενδείξεις τύπου πετρελαίου που πρέπει να χρησιμοποιηθεί: Diesel για αυτοκίνηση και χωρις πρόσθετα. Γεμίστε το ρεζερβουάρ με καύσιμο που υποδεικνύεται από την πινακίδα τεχνικών χαρακτηριστικών (Diesel). Αποφύγετε να αδειάσει το ρεζερβουάρ κατά τη λειτουργία για να μη χαλάσει η αντλία του πετρελαίου.

ΠΡΟΣΟΧΗΗ χρήση καυσίμων ακατάλληλων μπορεί να προκαλέσει κίνδυνο. ΕΦΟΔΙΑΣΜΟΣ (Απορρυπαντικού δεξαμενή) Γεμίστε το ρεζερβουάρ του απορρυπαντικού με προϊόντα προτεινόμενα κατάλληλα για τον τύπο πλυσίματος που θα

• ΠΡΟΣΟΧΗΗ χρησιμοποιείτε μόνο υγρά απορρυπαντικά, αποφύγετε απολύτως όξινα προϊόντα ή πολύ αλκαλικά. Σας συμβουλεύουμε να χρησιμοποιείτε τα προϊόντα μας που μελετήθηκαν ακριβώς για τη χρήση τους με τις υδρο-πλυστικές

> ΕΓΚΑΤΑΣΤΑΣΗ (βλέπε εικ. CDEFG) - Βεβαιωθείτε ότι ο διακόπτης είναι σε θέση (0) OFF και Είσοδος νερού + φίλτρο. - Συναρμολογηση του Συνδετικό εύκαμπτου σωλήνα - Συνδέστε έναν εύκαμπτο σωλήνα τροφοδοσίας (δεν περιλαμβάνεται στον εξοπλισμό) στο ρακόρ για το νερό της συσκευής και στην τροφοδοσία του νερού Ø 13 mm (1/2”). - Συναρμολογηση του Σωλήνας υψηλής πίεσης να Έξοδος νερού υψηλής πίεση (OUTLET). - συνδέστε το σωλήνα υψηλής πίεσης στο πιστόλι - Ανοίξτε τη στρόφιγγα <40°C. ΠΡΟΣΟΧΗ: Απορροφάτε μόνο νερό φιλτραρισμένο ή

96στροφα). Η ανάμιξη του απορρυπαντικού με το νερό γίνεται αυτό

ματα με τη διέλευση του νερού. Η ποσότητα απορροφού- μενου απορρυπαντικού εξαρτάται από την τεθείσα ποσό- τητα στον επιλογέα ρύθμισης απορρυπαντικού.

ΠΡΟΣΟΧΗ: χρησιμοποιείτε μόνο υγρά απορρυπαντικά, αποφεύγετε απολύτως τα όξινα ή πολύ αλκαλικά προϊόντα. Σας συμβουλεύουμε να χρησιμοποιείτε τα προϊόντα μας που έχουν μελετηθεί ακριβώς για τη χρήση με υδρο-πλυστικές μηχανές. > ΑΝΑΡΡΟΦΗΣΗ ΤΟΥ ΑΠΟΡΡΥΠΑΝΤΙΚΟΥ υψηλή πίεση (ΠΡΟΑΙΡΕΤΙΚΑ) υψηλη πιεση. (εικ. I) - Η αναρρόφηση του απορρυπαντικού γίνεται αυτόματα όταν ανοίγετε τον κρουνό. - Η ανάμιξη του απορρυπαντικού με το νερό γίνεται αυτόματα με τη διέλευση του νερού. Η ποσότητα απορροφούμενου απορρυπαντικού εξαρτάται από την τεθείσα ποσότητα στον επιλογέα ρύθμισης απορρυπαντικού.

ΠΡΟΣΟΧΗ: χρησιμοποιείτε μόνο υγρά απορρυπαντικά, αποφεύγετε απολύτως τα όξινα ή πολύ αλκαλικά προϊόντα. Σας συμβουλεύουμε να χρησιμοποιείτε τα προϊόντα μας που έχουν μελετηθεί ακριβώς για τη χρήση με υδρο-πλυστικές μηχανές. Απενεργοποίηση της συσκευής

Κίνδυνος πρόκλησης εγκαυμάτων από καυτό νερό! Ύστερα από τη λειτουργία με καυτό νερό ή ατμό, η συσκευή πρέπει να λειτουργήσει για τουλάχιστον δύο λεπτά με κρύο νερό, με ανοιχτό πιστολέτο για να κρυώσει.

Ρυθμίστε το διακόπτη της συσκευής στη θέση „0/ OFF“.

Κλείστε την προσαγωγή νερού.

Ανοίξτε το πιστολέτο χειρός.

Ενεργοποιήστε για λίγο (περίπου 5 δευτερόλεπτα) την αντλία με το διακόπτη της συσκευής.

Αποσυνδέετε το βύσμα του ρευματολήπτη από την πρίζα μόνο με στεγνά χέρια.

Αποσυνδέστε την παροχή νερού.

Ενεργοποιήστε το πιστολέτο, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκεται υπό

Ασφαλίστε το πιστολέτο χειρός. Φύλαξη της συσκευής

Εισάγετε το σωλήνα ψεκασμού στο στήριγμα του - να Κατάργηση το χειρόφρενο να που υπάρχει στο πιστόλι για να ανοίγματα va νερό, να απελευθερώσει τις φυσαλίδες αέρα. - και μοντάρετε τον εκτοξευτήρα σε Πιστόλι. - και μοντάρετε τον Ακροφύσιο σε εκτοξευτήρα . - και συνδέστε τη συσκευή σε μια κατάλληλη ηλεκτρική

ΡΥΘΜΙΣΗ 1ης ΕΚΚΙΝΗΣΗΣ Για την πρώτη φορά ή μετά από μια περίοδο παρατετα

μένης αχρησίας πρέπει να συνδέσετε για μερικά λεπτά το σωλήνα απορρόφησης για να βγουν από την αποστολή εν

δεχόμενες ακαθαρσίες έτσι που να μη βουλώσει το ακρο- φύσιο του πιστολιο.

- Σε περίπτωση λειτουργίας σε κλειστό περιβάλλον πρέπει να εξασφαλίσετε έναν επαρκή αερισμό και την εξαγωγή αερίων. - Θέστε σε κίνηση τη μηχανή πατώντας το διακόπτη, και την ίδια στιγμή, πατήστε τη σκανδάλη. Για να πλύνετε με ζεστό νερό - περιστρέψτε το διακόπτη καυστήρα και επιλέξτε την επιθυμητή θερμοκρασία. Για να αναμίξετε το απορρυπαντικό ή το απολυμαντικό στον πίδακα νερού, ανοίξτε το ρυθμιστή στην επιθυμητή ποσότητα όπως υποδεικνύεται στο κεφάλαιο «ΑΠΟΡΡΟΦΗΣΗ ΤΟΥ ΑΠΟΡΡΥΠΑΝΤΙΚΟΥ».

• ΠΡΟΣΟΧΗ: Σε περίπτωση λειτουργίας σε κλειστό περιβάλλον πρέπει να εξασφαλίσετε έναν επαρκή αερισμό και την εξαγωγή αερίων. > ΧΡΉΣΗ ΜΕ ΘΕΡΜΟΣΤΆΤΗ ΠΟΥ ΠΆΝΩ ΑΠΌ 100 ° C. Κατά την εργασία με θερμοκρασίες άνω των 100 ° C, θα πρέπει να κάνει αυτά τα βήματα: - Η πίεση δεν πρέπει να υπερβαίνει τα 32 bar. - Μπορείτε να ρυθμίσετε την πίεση μέσω του διακόπτη τοποθετημένο στην αντλία παράκαμψης. - Εγκαταστήστε το γάδο ακροφύσιο ατμού. 3.749.0183 (ΠΡΟΑΙΡΕΤΙΚΑ, ΠΟΥ ΔΕΝ ΠΑΡΕΧΟΝΤΑΙ). > ΑΝΑΡΡΟΦΗΣΗ ΤΟΥ ΑΠΟΡΡΥΠΑΝΤΙΚΟΥ Χαμηλή πίεση (ΠΡΟΑΙΡΕΤΙΚΑ) υψηλη/χαμηλη πιεση. (εικ. I) Η ρυθμιζόμενη κεφαλή επιτρέπει να επιλέξετε την εκτόξευση χαμηλής ή υψηλής πίεσης. Η επιλογή της πίεσης γίνεται στρέφοντας τη ρυθμιζόμενη

Για να αυξήσετε τη πίεση στρέφετε τη ρυθμιζόμενη κεφα

λή δεξιόστροφα, για να μειώσετε τη πίεση την στρέφετε αριστερόστροφα . Η αναρρόφηση του απορρυπαντικού γίνεται αυτόματα όταν η ρυθμιζόμενη κεφαλή του σωλήνα εκτόξευσης στρέφεται για τη λειτουργία χαμηλής πίεσης (αριστερό

Ξετυλίξτε το σωλήνα υψηλής πίεσης και το καλώδιο ηλεκτρικής σύνδεσης και αναρτήστε τα στα στηρίγματα. Συσκευή με λαστιχένιο κύλινδρο:

Πριν από το τύλιγμα, τοποθετήστε τεντωμένο τον εύκαμπτο σωλήνα υψηλής πίεσης.

Στρέψτε το χειροστρόφαλο δεξιόστροφα (κατεύθυνση βέλους). Υπόδειξη: Μην κάμπτετε τον ελαστικό σωλήνα υψηλής πίεσης και τον ηλεκτρικό αγωγό. - Διατηρείτε τη συσκευή και τα εξαρτήματα σε ένα στεγνό, ασφαλές μέρος, μακριά από τα παιδιά. - Αποθηκεύετε τη συσκευή σε χώρο στον οποίο δεν επικρατεί παγετός. - Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

ΣΗΜΑΝΤΙΚΟ: πριν διενεργήσετε οποιαδήποτε συντήρηση στην υδρο-πλυστική μηχανή εκτονώστε την πίεση, διακόψτε την ηλεκτρική και υδατική

ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ ΛΑΔΙΟΥ ΑΝΤΛΙΑΣ Ελέγξτε περιοδικά τη στάθμη του λαδιού. Η αλλαγή του λαδιού αρχικά πρέπει να γίνεται μετά από 50 ώρες εργασίας, ακολούθως κάθε 500 ώρες. Συνιστάται λάδι SAE 20/30 , 15W-40, 20W-40. ΕΛΕΓΧΟΣ ΦΙΛΤΡΟΥ ΑΠΟΡΡΟΦΗΣΗΣ ΝΕΡΟΥ Επιθεωρείτε και καθαρίζετε περιοδικά το φίλτρο απορρόφησης νερού (εικ. 11) που βρίσκεται στο ρακόρ εισόδου. Είναι σημαντικό για να αποφύγετε βουλώματα και να διακυβευτεί η καλή λειτουργία της αντλίας. ΚΑΘΑΡΙΣΜΟΣ ΦΙΛΤΡΟΥ ΠΕΤΡΕΛΑΙΟΥ Ελέγξτε περιοδικά το φίλτρο πετρελαίου (εικ. 12), αν είναι φθαρμένο ή πολύ λερωμένο αντικαταστήστε το. ΗΛΕΚΤΡΙΚΟΣ ΚΙΝΗΤΗΡΑΣ Αν υπάρχει κάποια ανωμαλία στη λειτουργία του κινητήρα αυτός σταματάει. Περιμένετε 5-10 λεπτά πριν τον ξαναθέ

σετε σε κίνηση. Αν η ανωμαλία επιμένει συμβουλευτείτε το κεφάλαιο “ΠΡΟΒΛΗΜΑΤΑ ΚΑΙ ΛΥΣΕΙΣ”. Αν πάραυτα δεν καταφέρετε να απομακρύνετε το πρόβλημα διακόψτε τη χρήση και απευθυνθείτε σε ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης. ΗΛΕΚΤΡΙΚΟ ΚΑΛΩΔΙΟ

• ΠΡΟΣΟΧΗΗ Προσέχετε να μη χαλάσετε το ηλεκτρικό καλώδιο. Φροντίσετε η εξουσιοδοτημένη υπηρεσία τεχνικής βοήθειας πελατών/ο ειδικευμένος ηλεκτρολόγος να σας αντικαταστήσουν αμέσως το χαλασμένο καλώδιο τροφοδότησης. > ΑΦΑΛΑΤΩΣΗ Η επεξεργασία απασβέστωσης πρέπει να εκτελεστεί περι

οδικά με ειδικά προϊόντα. Η περιοδικότητα εξαρτάται από τη σκληρότητα του νερού. Σε ένα βαρέλι νερού τουλάχι

στον 30 λίτρων αδειάζετε το προϊόν σε αναλογία ενός λί- τρου κάθε 15 λίτρα νερού. Αποσυνδέετε το πιστόλι από το σωλήνα υψηλής πίεσης, βουτάτε την ελεύθερη άκρη του σωλήνα στο βαρέλι, έτσι ώστε να σχηματίσετε ένα κλειστό κύκλωμα και έτσι ώστε το μηχάνημα εκτόξευσης πίδακα ύδατος υψηλής πίεσης αναρροφήσει το προϊόν για τουλά

χιστον 10 λεπτά. Σας συμβουλεύουμε η άκρη του σωλήνα παροχής να αδειάζει σε ένα σακούλι από πανί ή δικτυωτό για να αποφύγετε να ξαναμπεί στο κύκλωμα το αφαιρε

μένο ασβεστόλιθο. Κατόπιν επαναφέρετε τη κανονική σύνδεση και ξεπλένετε με άφθονο κρύο νερό. Σας συμβου

λεύουμε να φροντίσετε ώστε η διαδικασία εκτελεστεί από προσωπικό της δικής μας υπηρεσίας τεχνικής βοήθειας από την στιγμή που το απασβεστοποιητικό προϊόν μπορεί να προκαλέσει την φθορά των εξαρτημάτων. Για τη διάθε

ση του απασβεστοποιητικού ακολουθήστε τους ισχύοντας

Δοχείο μαλακτικού υγρού. (Optional-ΕΆΝ ΥΠΆΡΧΕΙ) Η διεργασία αφαλάτωσης διενεργείται περιοδικά με ειδικά προϊόντα. Η περιοδικότητα εξαρτάται από την σκληρότητα του νερού. Προτείνεται η διαδικασία να διενεργηθεί από προσωπικό της δικής μας τεχνικής υποστήριξης διότι το αφαλατικό προϊόν μπορεί να προκαλέσει φθορά στα εξαρ

τήματα. Για τη διάθεση του αφαλατικού τηρείτε τους ισχύ- οντες κανονισμούς. - Γεμίζετε το δοχείο του μαλακτικού με δικά μας προϊόντα (πάντως μη διαβρωτικά) η δοσολογία είναι ρυθμισμένη σε μια μέση τιμή, οι Υπηρεσίες Τεχνικής Βοήθειας μπορούν να προσαρμόσουν τη ρύθμιση στις τοπικές

• ΠΡΟΣΟΧΗ: Για όλες τις διαδικασίες συντήρησης του λέβητα, της αντλίας υψηλής πίεσης και της μηχανής πρέπει να απευθυνθείτε σε επαγγελματικά ειδικευμένο προσωπικό ή σε ένα από τα δικά μας εξουσιοδοτημένα κέντρα τεχνικής βοήθειας. - Το καθάρισμα του λέβητα πρέπει να γίνεται περιοδικά κάθε 180 ÷ 200 ώρες εργασίας σύμφωνα με την ακόλουθη διαδικασία:

98δεν εμπίπτει ο καθαρισμός που μπορεί να χρειαστεί για τα λειτουργικά εξαρτήματα. Η εγγύηση για επιδιορθώσεις περιλαμβάνει την αντικατάσταση ελαττωματικών εξαρτημάτων (εκτός από τη συσκευασία και την αποστολή). Η εγγύηση παύει να ισχύει όταν η συσκευή επιδιορθώνεται ή ανοίγεται από μη εξουσιοδοτημένα τρίτα άτομα. Στην εγγύηση δεν περιλαμβάνεται η αντικατάσταση της συσκευής ή η επέκταση του χρόνου εγγύησης μετά την εμφάνιση μιας βλάβης. Ο κατασκευαστής δεν ευθύνεται για οποιεσδήποτε βλάβες σε πρόσωπα ή αντικείμενα που προκαλούνται από εσφαλμένη εγκατάσταση ή ακατάλληλη χρήση της συσκευής. ΠΡΟΣΟΧΗ! Ελαττώματα όπως βουλωμένα ακροφύσια, μηχα- νές μπλοκαρισμένες λόγω υπολειμμάτων αλάτων, χαλασμένα αξεσουάρ (π.χ. σωλήνας διπλωμένος) ή/και μηχανές που δεν παρουσιάζουν ελαττώματα ΔΕΝ ΚΑΛΥΠΤΟΝΤΑΙ ΑΠΟ ΕΓΓΥΗΣΗ.

Με την ιδιότητα του ιδιοκτήτη μιας ηλεκτρικής ή ηλε- κτρονικής συσκευής, ο νόμος (σύμφωνα με την οδη- γία ΕE 2012/19/ΕΚ τις 27 Ιανουαρίου του 2003 σχετικά με τα απορρίμματα ηλεκτρικών και ηλεκτρονικών συ- σκευών και τις εθνικές νομοθεσίες των Κρατών μέλων ΕΕ που έχουν πραγματοποιήσει αυτή την οδηγία) σας απαγορεύει να εξαλείψετε αυτό το προϊόν ή τα δικά του ηλεκτρικά αξεσουάρ /ηλεκτρονικά ως οικιακά αστικά στερεά απορρίμματα και σας επιβάλλει αντιθέτως να το απορρίψετε στα κατάλληλα κέντρα συλλογής. Είναι δυνατό να εξαλείψετε το προϊόν κατευθείαν στον αντιπρόσωπο αγοράζοντας ένα καινούριο προϊόν, ισοδύ- ναμο εκείνου που πρέπει να εξαλείψετε. Εγκαταλείποντας το προϊόν στο περιβάλλον θα μπορούσαν να προκληθούν σοβα- ρές ζημιές στο ίδιο το περιβάλλον και στην υγεία των ανθρώ- πων. Το σύμβολο της φιγούρας απεικονίζει τον κάδο αστικών απορριμμάτων και απαγορεύεται αυστηρά να τοποθετήσετε τη συσκευή μέσα σε αυτά τα δοχεία. Η μη συμμόρφωση στις ενδείξεις της οδηγίας 2012/19/EΚ και στα εκτελεστικά διατάγ- ματα των διάφορων κοινοτικών Κρατών τιμωρείται διοικητι-

> ΠΡΟΒΛΗΜΑΤΑ ΚΑΙ ΛΥΣΕΙΣ Πριν οποιαδήποτε επέμβαση στη μηχανή βγάζετε την ηλε

κτρική τροφοδότηση, την τροφοδότηση δικτύου ύδρευ- σης και εξάγετε τη πίεση. Ενεργείτε συστηματικά για την ανίχνευση βλαβών σύμφωνα με τον ακόλουθο διάγραμμα· εάν παρά αυτό δεν καταφέρνετε να αφαιρέσετε τη δυ

σκολία, ζητήστε την επέμβαση της Υπηρεσίας Τεχνικής

Ενεργοποιώντας το διακόπτη ανάφλεξης η μηχανή δεν ξεκινάει - Αποσυναρμολογείτε τη φλάντζα στηρίγματος του ακροφυσίου και των ηλεκτροδίων (κεφαλή καυστήρα). - Καθαρίζετε με πεπιεσμένο αέρα το φίλτρο του ακροφυσίου και ελέγχετε τη θέση των ηλεκτροδίων. - Αφαιρείτε το κάλυμμα του λέβητα, καθαρίζετε τον

- Κατόπιν αφαιρείτε το εσωτερικό κάλυμμα με το χέρι. - Ξεβιδώνετε τα παξιμάδια μπλοκαρίσματος της σερπαντίνας και εξάγετε τη σερπαντίνα από το λέβητα. - Με τη σιδερένια βούρτσα καθαρίζετε τη σερπαντίνα. - Αναρροφάτε τα υπολείμματα του λέβητα. - Συναρμολογείτε πάλι το σύνολο ακολουθώντας τις διαδικασίες με την αντίστροφη σειρά.

ΠΡΟΣΟΧΗΗ Το ειδικευμένο προσωπικό πρέπει να εκτελεί περιοδικά το συνολικό έλεγχο και την ρύθμιση της καύσης, όπως προβλέπει ο νόμος. > ΗΛΕΚΤΡΙΚΟ ΔΙΑΓΡΑΜΜΑ Βλέπετε τις εικόνες, σελ. 7-8. > ΣΧΕΔΙΟ ΥΔΡΕΥΣΗΣ Βλέπετε τις εικόνες, σελ. 7-8. > ΕΠΙΣΚΕΥΕΣ - ΑΝΤΑΛΛΑΚΤΙΚΑ Για ενδεχόμενα προβλήματα που δεν αναφέρονται στο παρόν εγχειρίδιο ή σπασίματα της μηχανής παρακαλείσθε να επικοινωνήσετε με ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης για τη σχετική επισκευή ή για την ενδεχόμενη αντικατάσταση αυθεντικών ανταλλακτικών. Χρησιμοποιείτε αποκλειστικά αυθεντικά ανταλλακτικά. > ΟΡΟΙ ΕΓΓΥΗΣΗΣ Όλες οι συσκευές μας έχουν υποστεί αυστηρές δοκιμές και καλύπτονται από εγγύηση για κατασκευαστικά ελαττώματα σύμφωνα με την ισχύουσα νομοθεσία (τουλάχιστον 12 μήνες). Η εγγύηση ισχύει από την ημερομηνία αγοράς. Σε περίπτωση που στείλετε μία συσκευή καθαρισμού υψηλής πίεσης ή εξαρτήματά της για επισκευή τότε πρέπει να συμπεριλάβετε στην αποστολή και ένα αντίγραφο της απόδειξης. Η παροχή εγγυήσεων προϋποθέτει: - ότι ελαττώματα οφείλονται σε σφάλματα υλι- κού ή κατασκευής. - ότι τηρήθηκαν επακριβώς οι οδηγίες του εγχειριδίου λειτουργίας. - ότι οι επισκευές εκτελέστηκαν μόνο από εκπαιδευμένο προσωπικό σέρβις. - ότι χρησιμοποιήθηκαν μόνο γνήσια εξαρτήματα. - ότι το προϊόν δεν υπέστη κανενός είδους χτύπημα, πτώση και δεν εκτέθηκε σε παγετό. - ότι χρησιμοποιήθηκε μόνο καθαρό νερό. - ότι η συσκευή δε χρησιμοποιήθηκε σε κατάστημα ενοικίασης συσκευών ή για άλλους εμπορικούς σκοπούς. Από την εγγύηση αποκλείονται: - τα κινούμενα μέρη που υπόκεινται σε φθορά - Ο σωλήνας υψηλής πίεσης και προαιρετικά αξεσουάρ. - Τυχαίες ζημίες και ζημίες που προκαλούνται από τη μεταφορά, από αμέλεια ή εσφαλμένο χειρισμό, εσφαλμένη και ανορθόδοξη χρήση και εγκατάσταση που δεν πληρούν τις προδιαγραφές των οδηγιών λειτουργίας. - Στην εγγύηση

99Αιτιες - Ο ρευματολήπτης δεν είναι καλά τοποθετημένος στη πρίζα. - Καμένες ασφάλειες του πίνακα

Λύσεις - Ελέγχετε προσεχτικά τη πρίζα και το ηλεκτρικό καλώδιο. - Τις ελέγχετε και τις αλλάζετε. Ο κινητήρας βουίζει αλλά δεν ξεκινάει Αιτιες - Λείπει μια φάση (για τα τριφασικά μοντέλα). - Χαμηλή τάση. - Μπλοκαρισμένη αντλία υψηλής πίεσης. Λύσεις - Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. - Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. - Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Ο κινητήρας σταματάει ξαφνικά ή μετά από μερικά λεπτά Αιτιες - Ο διακόπτης ασφαλείας κινητήρα ενεγοποιήθηκε εξ΄αιτίας της ανεπαρκής τάσης δικτύου. Λύσεις - Ελέγχετε την τιμή της τάσης δικτύου. - Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Με το σωλήνα εκτόξευσης ανοιχτό η πίεση ανεβαίνει και κατεβαίνει Αιτιες - Βουλωμένο ή παραμορφωμένο ακροφύσιο.

Σερπαντίνα του λέβητα ή σωλήνας εκτόξευσης βουλωμένοι από το ασβεστόλιθο. Λύσεις - Το καθαρίζετε ή το αντικαταστείτε. - Αφαιρείτε τα άλατα. Υπερβολικές ταλαντώσεις στη παροχή Αιτιες - Συσσωρευτής πίεσης ξέφορτος. - Φθαρμένες ή βρόμικες βαλβίδες. Λύσεις - Ελέγχετε την πίεση στο συσσωρευτή.

Ελέγχετε και/ή αντικαταστείτε. Η αντλία λειτουργεί αλλά δεν φτάνει τις καθορισμένες πιέσεις Αιτιες - Η αντλία αναρροφεί αέρα. - Φθαρμένες βαλβίδες. - Φθαρμένη υποδοχή της βαλβίδας

- Ακατάλληλο ή φθαρμένο ακροφύσιο. - Φθαρμένες τσιμούχες

Ελέγχετε τους σωλήνες αναρρόφησης και βεβαιωθείτε ότι είναι καλά στεγανοποιημένοι.

Ελέγχετε και/ή αντικαταστείτε.

Ελέγχετε και/ή αντικαταστείτε. - Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. - Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. Ανώμαλες διακυμάνσεις πίεσης Αιτιες - Βαλβίδες αναρρόφησης και/ή παροχής

- Παρουσία ξένων σωμάτων στις βαλβίδες που διακινδυνεύουν τη λειτουργία. - Αναρρόφηση αέρα. - Φθαρμένες τσιμούχες. Λύσεις - Ελέγχετε και/ή αντικαταστείτε. - Ελέγχετε και καθαρίζετε τις βαλβίδες. - Ελέγχετε τους σωλήνες αναρρόφησης. - Ελέγχετε και/ή αντικαταστείτε τις τσιμούχες. Πτώση της πίεσης Αιτιες - Φθαρμένο ακροφύσιο. - Βαλβίδες αναρρόφησης και/ή παροχής χαλασμένες ή εξαντλημένες. - Παρουσία ξένων σωμάτων στις βαλβίδες που διακινδυνεύουν τη λειτουργία. - Φθαρμένη υποδοχή της βαλβίδας ρύθμισης. - Φθαρμένες τσιμούχες. Λύσεις - Αλλάζετε το ακροφύσιο. - Ελέγχετε και/ή αντικαταστείτε τις βαλβίδες. - Ελέγχετε και καθαρίζετε τις βαλβίδες. - Ελέγχετε και/ή αντικαταστείτε την υποδοχή της βαλβίδας ρύθμισης. - Αντικαταστείτε τις τσιμούχες.

Αιτιες - Αναρρόφηση αέρα. - Ελατήρια βαλβίδας αναρρόφησης και/ή παροχής χαλασμένα ή εξαντλημένα. - Παρουσία ξένων σωμάτων στις βαλβίδες αναρρόφησης και/ή παροχής. - Φθαρμένα κουζινέτα.

Υπερβολικές θερμοκρασίες του αντλημένου

Λύσεις - Ελέγχετε τους σωλήνες αναρρόφησης και βεβαιωθείτε ότι είναι καλά στεγανοποιημένοι. - Αντικαταστείτε τα ελατήρια βαλβίδας. - Ελέγχετε και καθαρίζετε τις βαλβίδες αναρρόφησης και παροχής. - Αντικαταστείτε τα κουζινέτα. - Μειώνετε τη θερμοκρασία του αντλημένου

100Παρουσία νερού στο λάδι Αιτιες - Στεγανοποιητικό δακτύλιο πλευράς κάρτερ

- Ψηλό ποσοστό υγρασίας του αέρα. - Εντελώς φθαρμένες τσιμούχες. Λύσεις - Ελέγχετε και/ή αντικαταστείτε το στεγανοποιητικό δακτύλιο. - Αλλάζετε το λάδι με συχνότητες διπλές σε σχέση με εκείνει ορισμένες. - Αντικαταστείτε τις τσιμούχες. Διεισδύσεις νερού από απορρύψεις μεταξύ κάρτερ και κεφαλής Αιτιες - Φθαρμένες τσιμούχες. - Φθαρμένο έμβολο. - Φθαρμένη τσιμούχα τάπας εμβόλου.

Αντικαταστείτε τις τσιμούχες - Αντικαταστείτε το έμβολο. - Αντικαταστείτε την τσιμούχα της τάπας

Διεισδύσεις λαδιού από απορρύψεις μεταξύ κεφαλής και κάρτερ

- Στεγανοποιητικά δακτύλια πλευράς κάρτερ

- Αντικαταστείτε τα στεγανοποιητικά

Ενεργοποιώντας τον διακόπτη του καυστήρα δεν ανάβει ο λέβητας Αιτιες - Έλλειψη πετρελαίου. - Βουλωμένο φίλτρο πετρελαίου. - Μπλοκαρισμένη ή καμένη αντλία πετρελαίου. - Χαλασμένος θερμοστάτης. - Ανεπαρκής εκφόρτιση ανάφλεξης ή εντελώς

- Τα ηλεκτρόδια δεν είναι στη σωστή

- Ελέγχετε τη στάθμη στη δεξαμενή και ελέγχετε την καθαριότητα του άκαμπτου σωληνάριου αναρρόφησης. - Αντικαταστείτε το φίλτρο γραμμής. - Το αντικαταστείτε. - Το αντικαταστείτε. - Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης. - Ελέγχετε τη θέση τους. - Την αντικαταστείτε. Το νερό δεν είναι αρκετό ζεστό

- Ανεπαρκής απόδοση του λέβητα. - Σερπαντίνα του λέβητα βουλωμένη από το ασβεστόλιθο.

- Καθαρίζετε το φίλτρο του ακροφυσίου του

- Καθαρίζετε το φίλτρο πετρελαίου. - Ελέγχετε τη πίεση της αντλίας πετρελαίου. - Αφαιρείτε τα άλατα. Υπερβολικός καπνός από την

- Μη σωστή καύση. - Καύσιμο αλλοιωμένο με προσμείξεις ή

- Καθαρίζετε το φίλτρο πετρελαίου. - Καθαρίζετε το λέβητα. - Αδειάζετε τη δεξαμενή και τη καθαρίζετε προσεχτικά. - Καθαρίζετε το φίλτρο πετρελαίου. Ανεπαρκής αναρρόφηση απορρυπαντικού

- Εξαντλημένο απορρυπαντικό. - Καθαλάτωση κολλημένη στην επιφάνεια του εγχυτήρα. - Σερπαντίνα, σωλήνας ή σωλήνας εκτόξευσης βουλωμένοι.

- Γεμίζετε το βαρέλι με απορρυπαντικό. - Καθαρίζετε. - Καθαρίζετε ή αφαιρείτε τα άλατα.

Η συσκευή προσδιορίζεται στον αριθ.27 του συνημμένου
